sensor TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

99
2

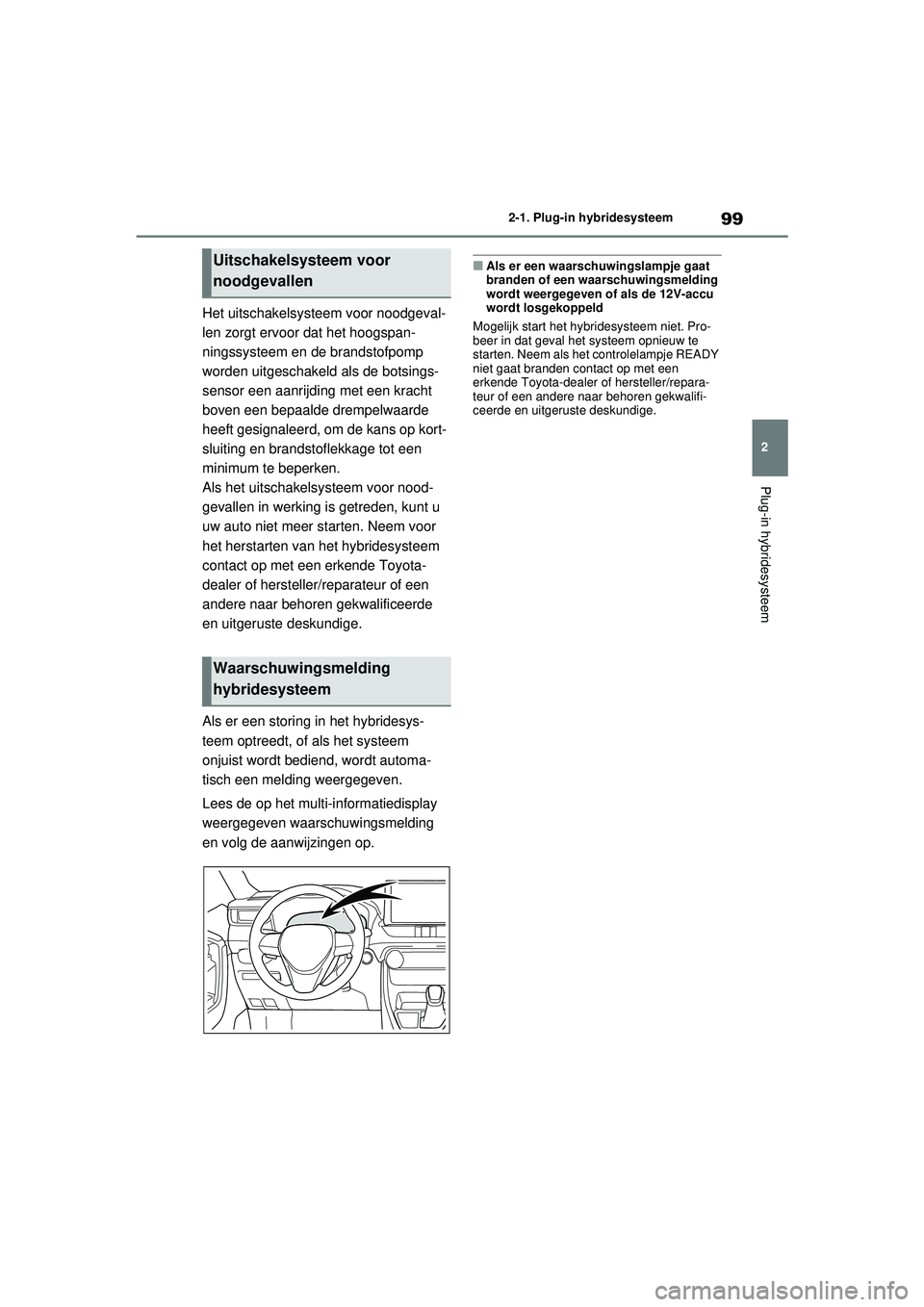

2-1. Plug-in hybridesysteem
Plug-in hybridesysteem
Het uitschakelsystee
m voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op kort-
sluiting en brandstoflekkage tot een
minimum te beperken.
Als het uitschakel systeem voor nood-
gevallen in werking is getreden, kunt u
uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesys-
teem optreedt, of als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dat geval het systeem opnieuw te
starten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 99 Wednesday, February 3, 2021 2:42 PM

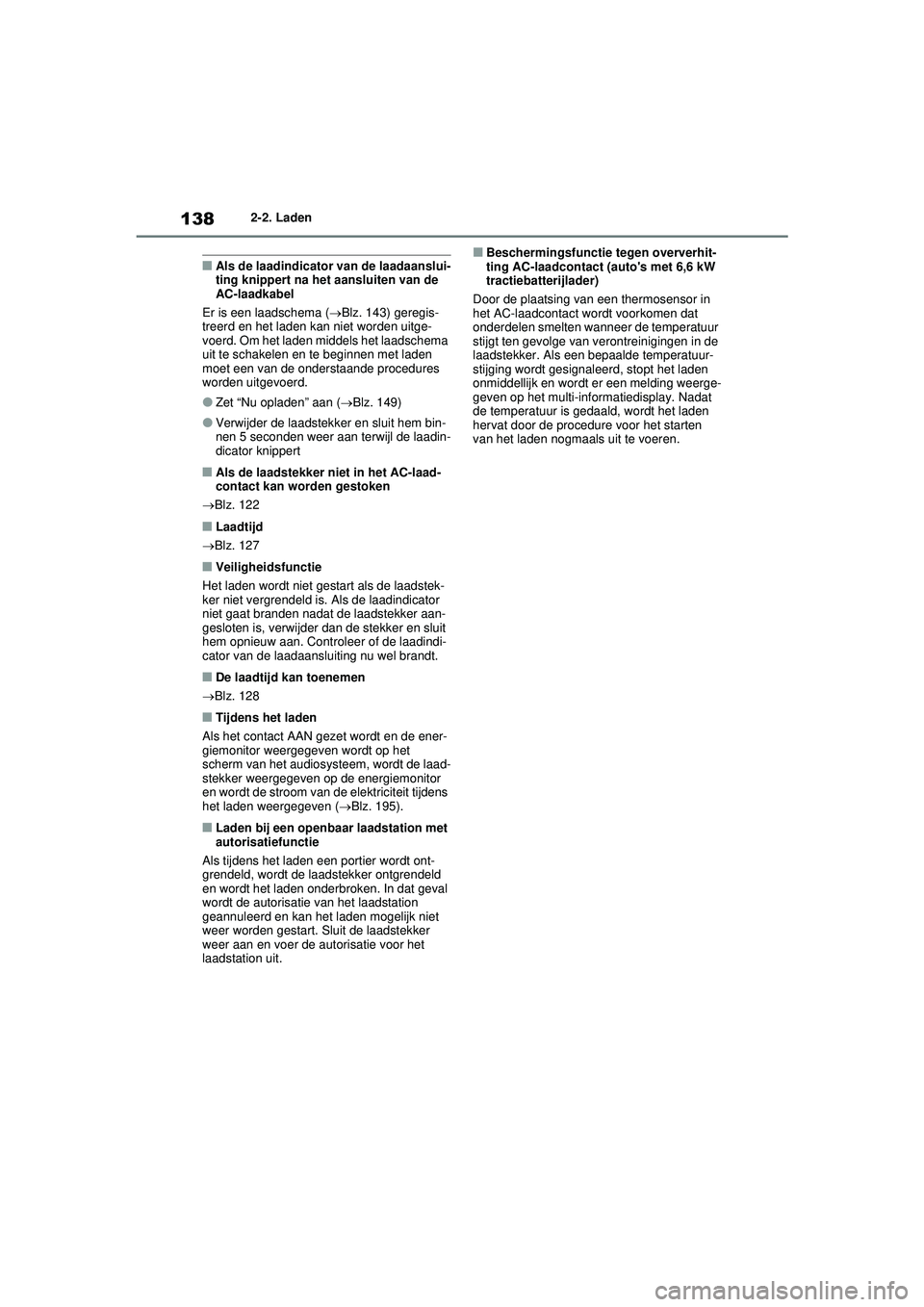

1382-2. Laden
■Als de laadindicator van de laadaanslui-
ting knippert na het aansluiten van de
AC-laadkabel
Er is een laadschema ( Blz. 143) geregis-
treerd en het laden kan niet worden uitge-
voerd. Om het laden middels het laadschema
uit te schakelen en te beginnen met laden
moet een van de onderstaande procedures
worden uitgevoerd.
●Zet “Nu opladen” aan ( Blz. 149)
●Verwijder de laadstekker en sluit hem bin-
nen 5 seconden weer aan terwijl de laadin-
dicator knippert
■Als de laadstekker niet in het AC-laad-
contact kan worden gestoken
 Blz. 122
■Laadtijd
 Blz. 127
■Veiligheidsfunctie
Het laden wordt niet gestart als de laadstek-
ker niet vergrendeld is. Als de laadindicator
niet gaat branden nadat de laadstekker aan-
gesloten is, verwijder dan de stekker en sluit
hem opnieuw aan. Controleer of de laadindi-
cator van de laadaansluiting nu wel brandt.
■De laadtijd kan toenemen
 Blz. 128
■Tijdens het laden
Als het contact AAN gezet wordt en de ener-
giemonitor weergegeven wordt op het
scherm van het audiosysteem, wordt de laad-
stekker weergegeven op de energiemonitor
en wordt de stroom van de elektriciteit tijdens
het laden weergegeven ( Blz. 195).
■Laden bij een openbaar laadstation met
autorisatiefunctie
Als tijdens het laden een portier wordt ont-
grendeld, wordt de laadstekker ontgrendeld
en wordt het laden onderbroken. In dat geval
wordt de autorisatie van het laadstation
geannuleerd en kan het laden mogelijk niet
weer worden gestart. Sluit de laadstekker
weer aan en voer de autorisatie voor het
laadstation uit.
■Beschermingsfunctie tegen oververhit-
ting AC-laadcontact (auto's met 6,6 kW
tractiebatterijlader)
Door de plaatsing van een thermosensor in
het AC-laadcontact wordt voorkomen dat
onderdelen smelten wanneer de temperatuur
stijgt ten gevolge van verontreinigingen in de
laadstekker. Als een bepaalde temperatuur-
stijging wordt gesignaleerd, stopt het laden
onmiddellijk en wordt er een melding weerge-
geven op het multi-informatiedisplay. Nadat
de temperatuur is gedaald, wordt het laden
hervat door de procedure voor het starten
van het laden nogmaals uit te voeren.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 138 Wednesday, February 3, 2021 2:42 PM

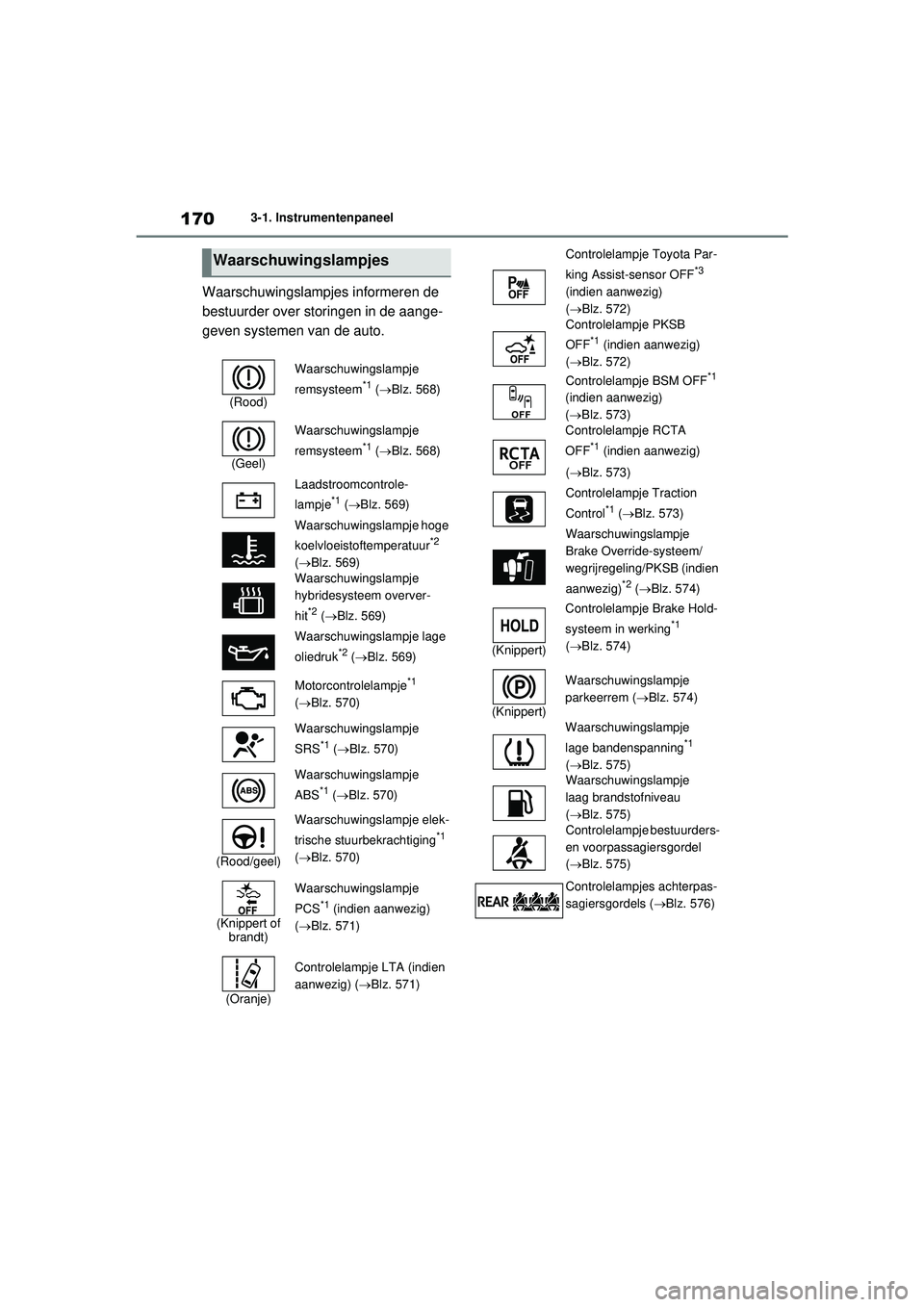

1703-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem
*1 (
 Blz. 568)
(Geel) Waarschuwingslampje
remsysteem
*1 (
 Blz. 568)
Laadstroomcontrole-
lampje
*1 (  Blz. 569)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 569)
Waarschuwingslampje
hybridesysteem overver-
hit
*2 (  Blz. 569)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 569)
Motorcontrolelampje
*1
(  Blz. 570)
Waarschuwingslampje
SRS
*1 (  Blz. 570)
Waarschuwingslampje
ABS
*1 (  Blz. 570)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
(  Blz. 570)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
(  Blz. 571)
(Oranje) Controlelampje LTA (indien
aanwezig) (
Blz. 571)
Controlelampje Toyota Par-
king Assist-sensor OFF*3
(indien aanwezig)
(  Blz. 572)
Controlelampje PKSB
OFF
*1 (indien aanwezig)
(  Blz. 572)
Controlelampje BSM OFF
*1
(indien aanwezig)
(  Blz. 573)
Controlelampje RCTA
OFF
*1 (indien aanwezig)
(  Blz. 573)
Controlelampje Traction
Control
*1 (  Blz. 573)
Waarschuwingslampje
Brake Override-systeem/
wegrijregeling/PKSB (indien
aanwezig)
*2 (  Blz. 574)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
(  Blz. 574)
(Knippert) Waarschuwingslampje
parkeerrem (
Blz. 574)
Waarschuwingslampje
lage bandenspanning
*1
(  Blz. 575)
Waarschuwingslampje
laag brandstofniveau
(  Blz. 575)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 575)
Controlelampjes achterpas-
sagiersgordels ( Blz. 576)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 170 Wednesday, February 3, 2021 2:42 PM

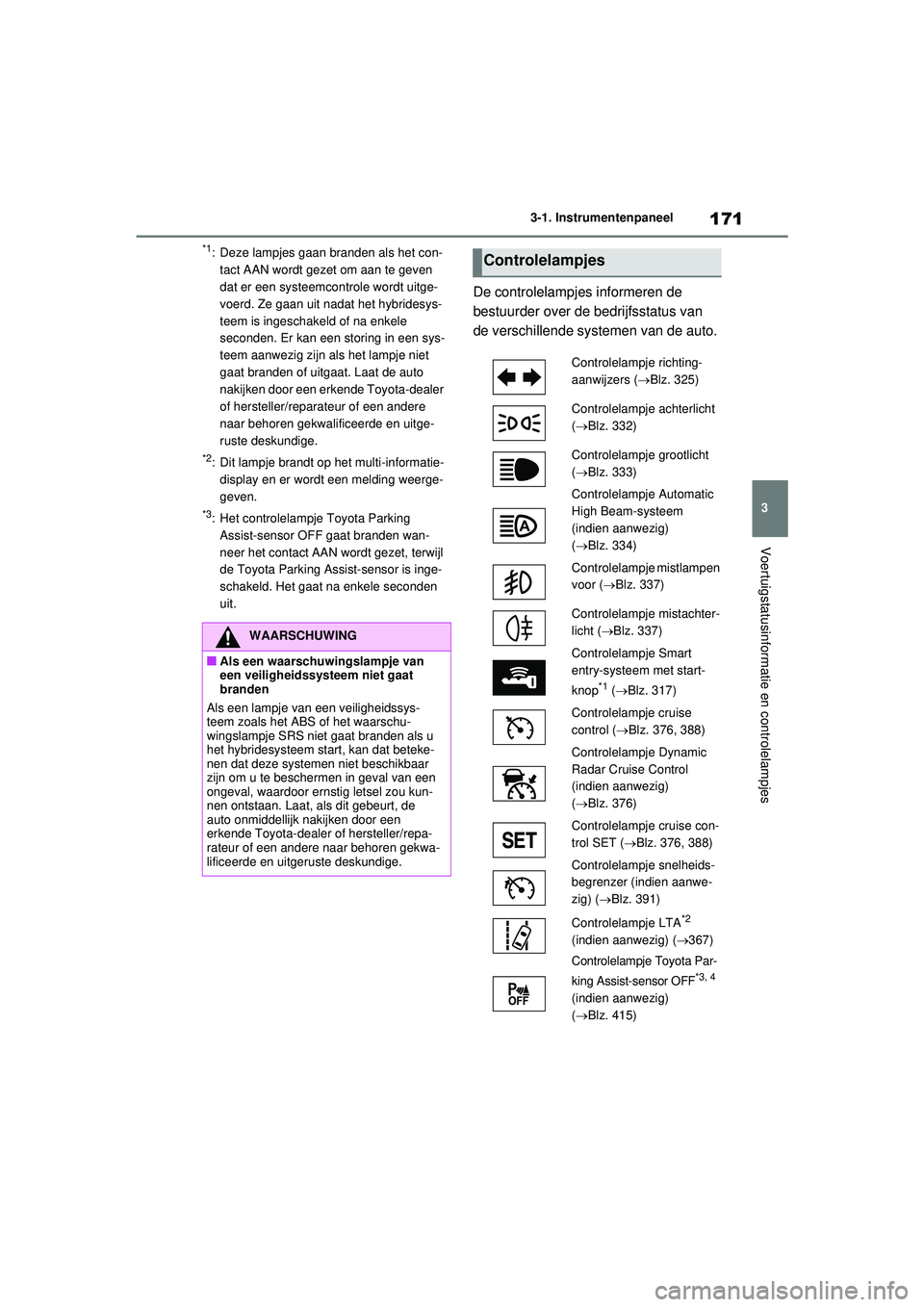

171
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Deze lampjes gaan branden als het con-
tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschak eld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als het lampje niet
gaat branden of uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie- display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen in geval van een
ongeval, waardoor ernstig letsel zou kun-
nen ontstaan. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( Blz. 325)
Controlelampje achterlicht
(  Blz. 332)
Controlelampje grootlicht
(  Blz. 333)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
(  Blz. 334)
Controlelampje mistlampen
voor ( Blz. 337)
Controlelampje mistachter-
licht ( Blz. 337)
Controlelampje Smart
entry-systeem met start-
knop
*1 (  Blz. 317)
Controlelampje cruise
control ( Blz. 376, 388)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
(  Blz. 376)
Controlelampje cruise con-
trol SET ( Blz. 376, 388)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( Blz. 391)
Controlelampje LTA
*2
(indien aanwezig) ( 367)
Controlelampje Toyota Par-
king Assist-sensor OFF
*3, 4
(indien aanwezig)
(  Blz. 415)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 171 Wednesday, February 3, 2021 2:42 PM

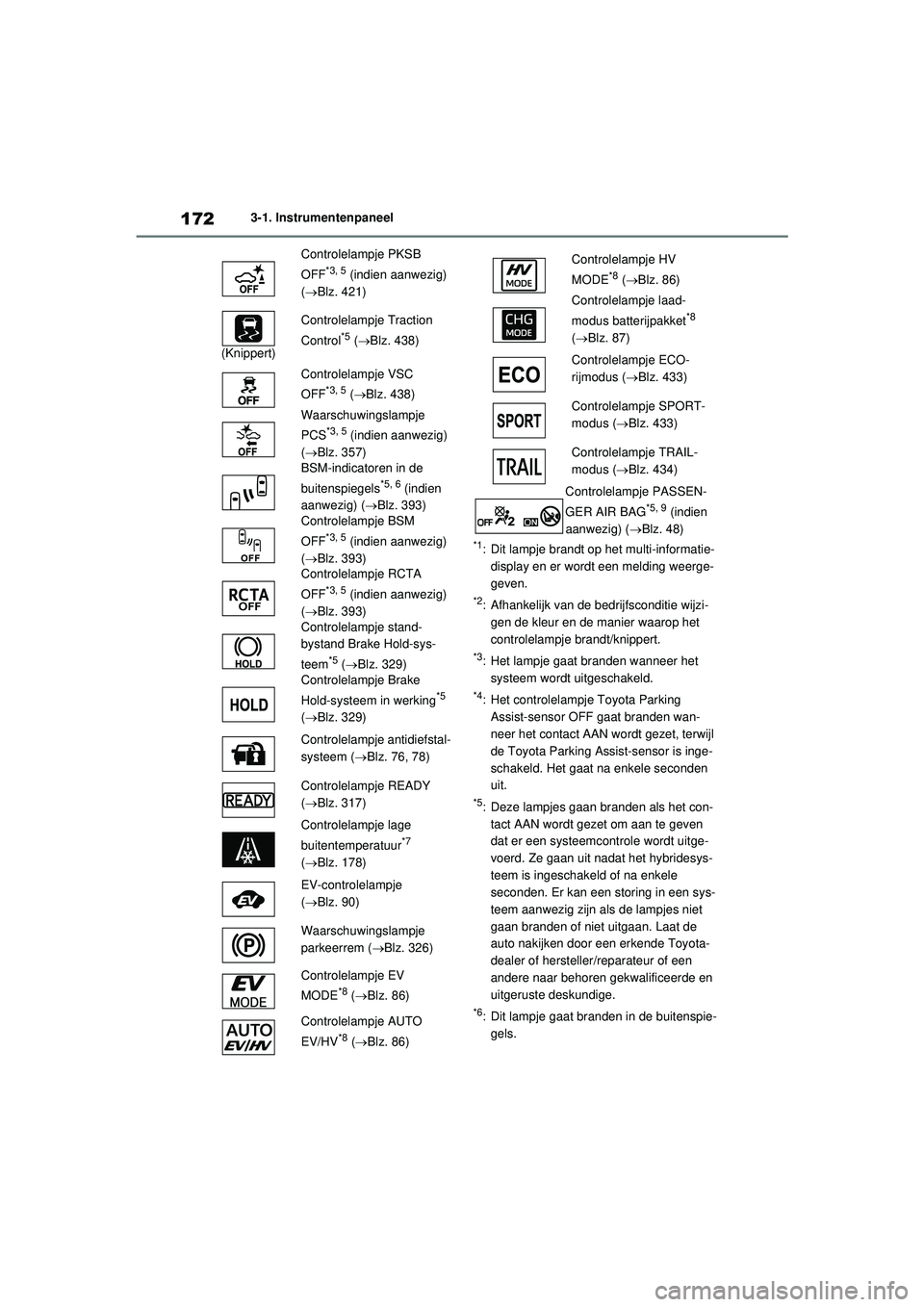

1723-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als de lampjes niet
gaan branden of niet uitgaan. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
(  Blz. 421)
(Knippert) Controlelampje Traction
Control
*5 (
 Blz. 438)
Controlelampje VSC
OFF
*3, 5 (  Blz. 438)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
(  Blz. 357)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( Blz. 393)
Controlelampje BSM
OFF
*3, 5 (indien aanwezig)
(  Blz. 393)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
(  Blz. 393)
Controlelampje stand-
bystand Brake Hold-sys-
teem
*5 (  Blz. 329)
Controlelampje Brake
Hold-systeem in werking
*5
(  Blz. 329)
Controlelampje antidiefstal-
systeem ( Blz. 76, 78)
Controlelampje READY
(  Blz. 317)
Controlelampje lage
buitentemperatuur
*7
(  Blz. 178)
EV-controlelampje
(  Blz. 90)
Waarschuwingslampje
parkeerrem ( Blz. 326)
Controlelampje EV
MODE
*8 (  Blz. 86)
Controlelampje AUTO
EV/HV
*8 (  Blz. 86)
Controlelampje HV
MODE*8 ( Blz. 86)
Controlelampje laad-
modus batterijpakket
*8
(  Blz. 87)
Controlelampje ECO-
rijmodus ( Blz. 433)
Controlelampje SPORT-
modus ( Blz. 433)
Controlelampje TRAIL-
modus ( Blz. 434)
Controlelampje PASSEN-
GER AIR BAG
*5, 9 (indien
aanwezig) ( Blz. 48)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 172 Wednesday, February 3, 2021 2:42 PM

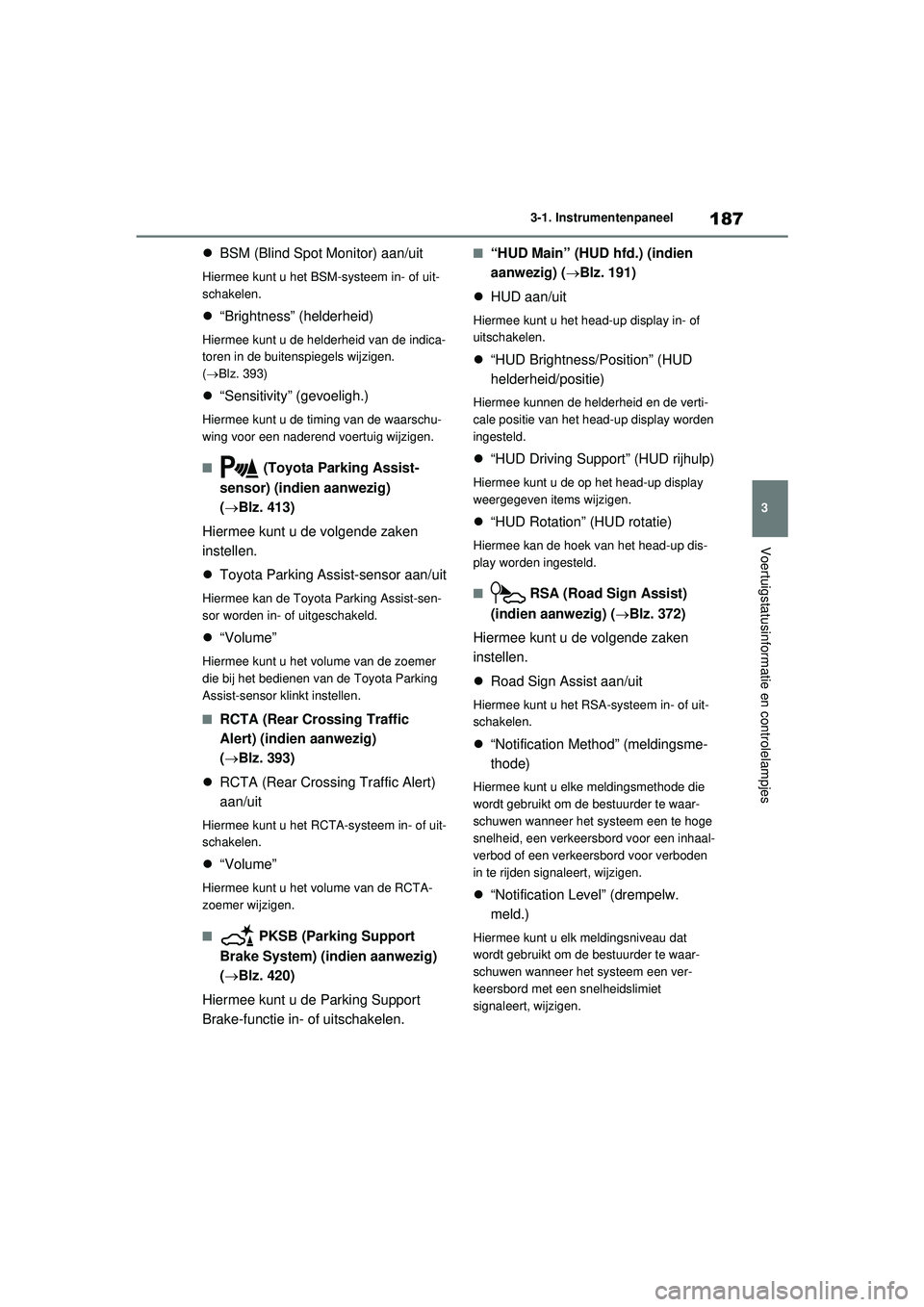

187
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

BSM (Blind Spot Monitor) aan/uit
Hiermee kunt u het BSM-systeem in- of uit-
schakelen.
“Brightness” (helderheid)
Hiermee kunt u de helderheid van de indica-
toren in de buitenspiegels wijzigen.
( Blz. 393)
 “Sensitivity” (gevoeligh.)
Hiermee kunt u de timing van de waarschu-
wing voor een naderend voertuig wijzigen.
■ (Toyota Parking Assist-
sensor) (indien aanwezig)
(Blz. 413)
Hiermee kunt u de volgende zaken
instellen.
 Toyota Parking Assist-sensor aan/uit
Hiermee kan de Toyota Parking Assist-sen-
sor worden in- of uitgeschakeld.
“Volume”
Hiermee kunt u het volume van de zoemer
die bij het bedienen van de Toyota Parking
Assist-sensor klinkt instellen.
■RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
(Blz. 393)
 RCTA (Rear Crossing Traffic Alert)
aan/uit
Hiermee kunt u het RCTA-systeem in- of uit-
schakelen.
“Volume”
Hiermee kunt u het volume van de RCTA-
zoemer wijzigen.
■ PKSB (Parking Support
Brake System) (indien aanwezig)
(Blz. 420)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
■“HUD Main” (HUD hfd.) (indien
aanwezig) ( Blz. 191)
 HUD aan/uit
Hiermee kunt u het head-up display in- of
uitschakelen.
“HUD Brightness/Position” (HUD
helderheid/positie)
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
“HUD Driving Support” (HUD rijhulp)
Hiermee kunt u de op het head-up display
weergegeven items wijzigen.
“HUD Rotation” (HUD rotatie)
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
■ RSA (Road Sign Assist)
(indien aanwezig) ( Blz. 372)
Hiermee kunt u de volgende zaken
instellen.
 Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in- of uit-
schakelen.
“Notification Method” (meldingsme-
thode)
Hiermee kunt u elke meldingsmethode die
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een te hoge
snelheid, een verkeersbord voor een inhaal-
verbod of een verkeersbord voor verboden
in te rijden signaleert, wijzigen.
“Notification Level” (drempelw.
meld.)
Hiermee kunt u elk meldingsniveau dat
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 187 Wednesday, February 3, 2021 2:42 PM

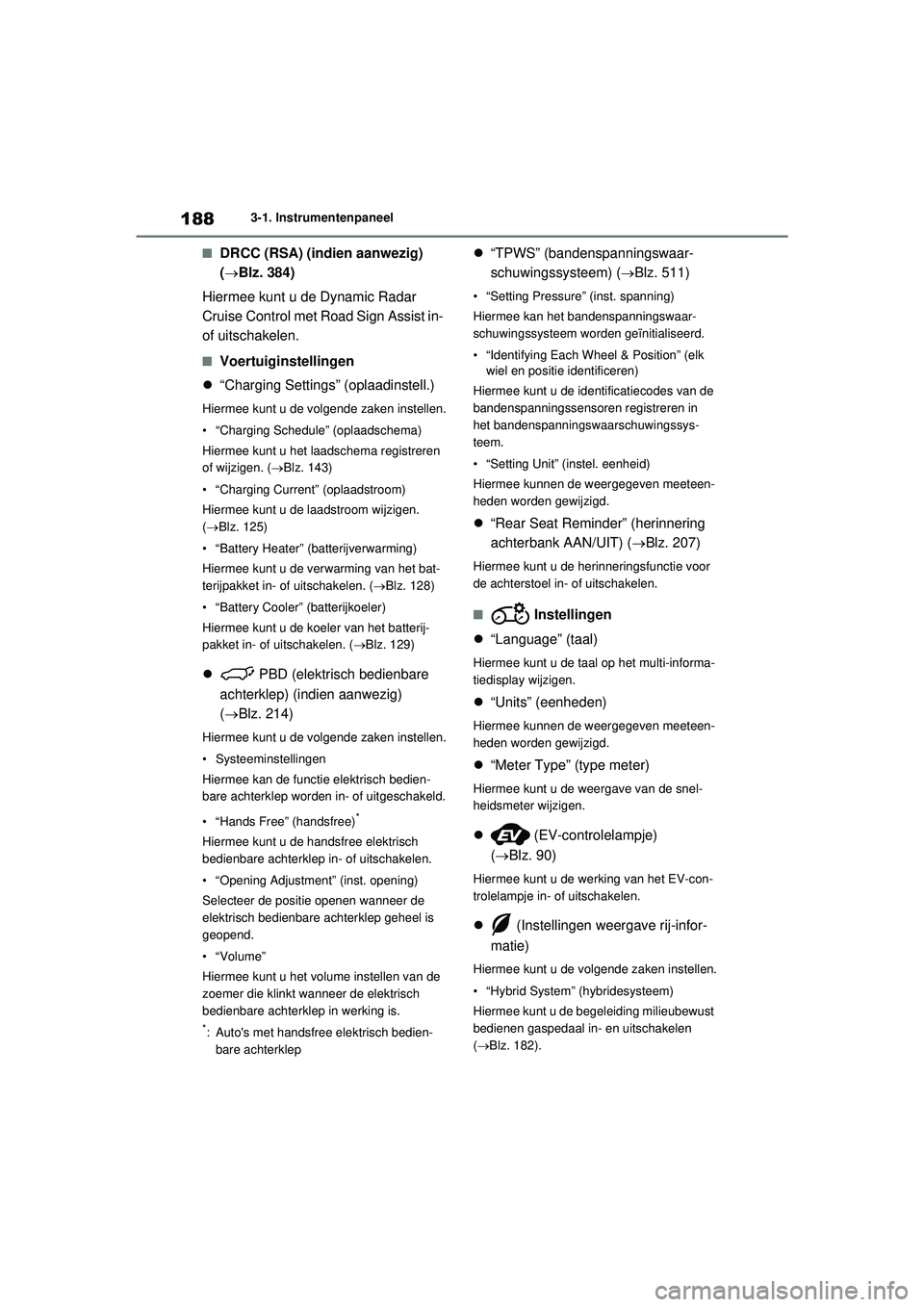

1883-1. Instrumentenpaneel
■DRCC (RSA) (indien aanwezig)
(Blz. 384)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist in-
of uitschakelen.
■Voertuiginstellingen
 “Charging Settings” (oplaadinstell.)
Hiermee kunt u de volgende zaken instellen.
• “Charging Schedule” (oplaadschema)
Hiermee kunt u het laadschema registreren
of wijzigen. ( Blz. 143)
• “Charging Current” (oplaadstroom)
Hiermee kunt u de laadstroom wijzigen.
(  Blz. 125)
• “Battery Heater” (batterijverwarming)
Hiermee kunt u de verwarming van het bat-
terijpakket in- of uitschakelen. ( Blz. 128)
• “Battery Cooler” (batterijkoeler)
Hiermee kunt u de koeler van het batterij-
pakket in- of uitschakelen. ( Blz. 129)
 PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(Blz. 214)
Hiermee kunt u de volgende zaken instellen.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld.
• “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree elektrisch
bedienbare achterklep in- of uitschakelen.
• “Opening Adjustment” (inst. opening)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) ( Blz. 511)
• “Setting Pressure” (inst. spanning)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Identifying Each Wheel & Position” (elk
wiel en positie identificeren)
Hiermee kunt u de identificatiecodes van de
bandenspanningssensoren registreren in
het bandenspanningswaarschuwingssys-
teem.
• “Setting Unit” (instel. eenheid)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
 “Rear Seat Reminder” (herinnering
achterbank AAN/UIT) ( Blz. 207)
Hiermee kunt u de herinneringsfunctie voor
de achterstoel in- of uitschakelen.
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (EV-controlelampje)
(Blz. 90)
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de volgende zaken instellen.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal in- en uitschakelen
(  Blz. 182).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 188 Wednesday, February 3, 2021 2:42 PM

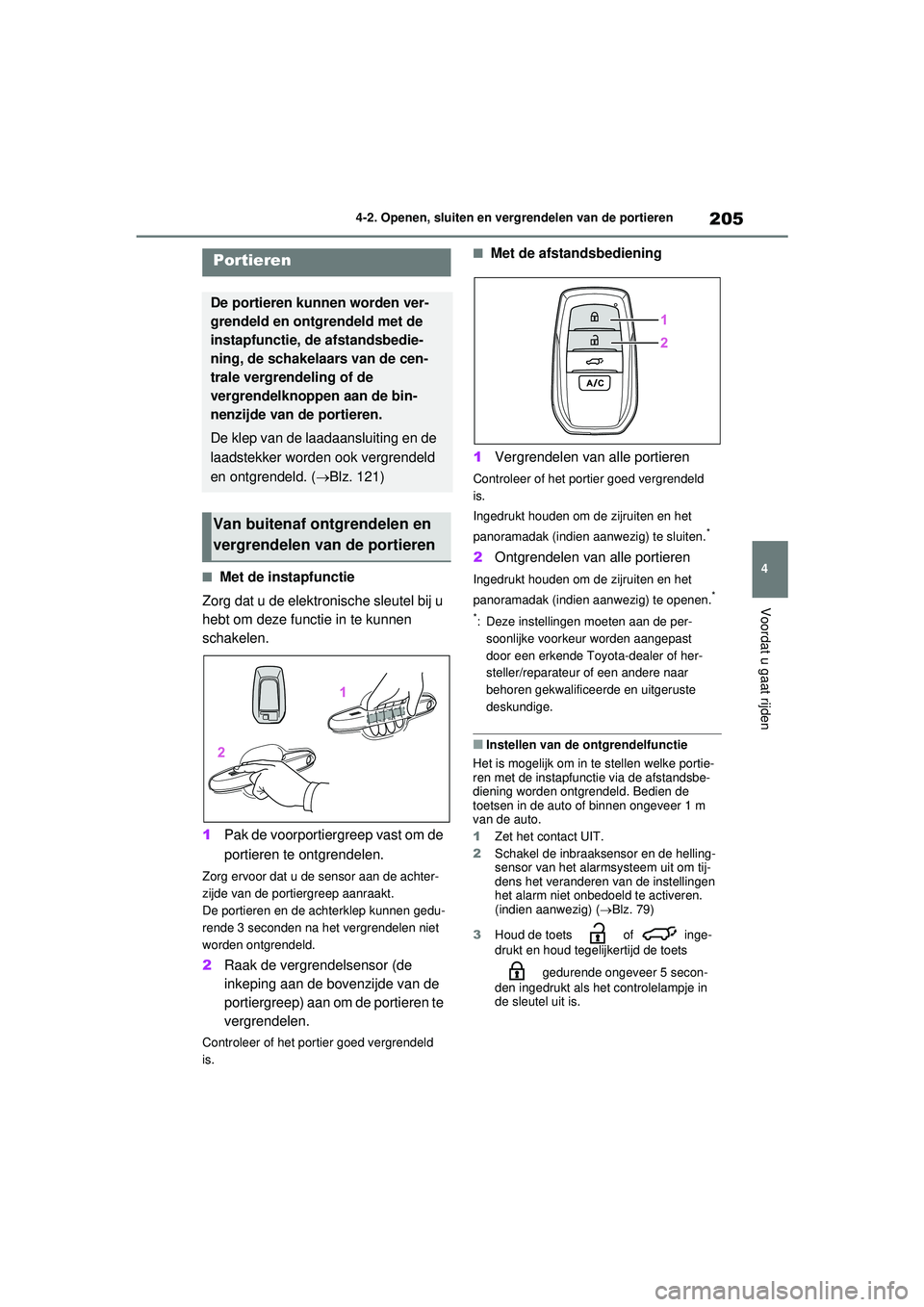

205
4
4-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
4-2.Openen, sluiten en vergrendelen van de portieren
■Met de instapfunctie
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om de
portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
portiergreep) aan om de portieren te
vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Met de afstandsbediening
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te sluiten.
*
2Ontgrendelen van alle portieren
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te openen.*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Instellen van de ontgrendelfunctie
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld. Bedien de
toetsen in de auto of binnen ongeveer 1 m
van de auto.
1 Zet het contact UIT.
2 Schakel de inbraaksensor en de helling-
sensor van het alarmsysteem uit om tij-
dens het veranderen van de instellingen
het alarm niet onbedoeld te activeren.
(indien aanwezig) ( Blz. 79)
3 Houd de toets of inge-
drukt en houd tegelijkertijd de toets
gedurende ongeveer 5 secon-
den ingedrukt als het controlelampje in
de sleutel uit is.
Portieren
De portieren kunnen worden ver-
grendeld en ontgrendeld met de
instapfunctie, de afstandsbedie-
ning, de schakelaars van de cen-
trale vergrendeling of de
vergrendelknoppen aan de bin-
nenzijde van de portieren.
De klep van de laadaansluiting en de
laadstekker worden ook vergrendeld
en ontgrendeld. ( Blz. 121)
Van buitenaf ontgrendelen en
vergrendelen van de portieren
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 205 Wednesday, February 3, 2021 2:42 PM

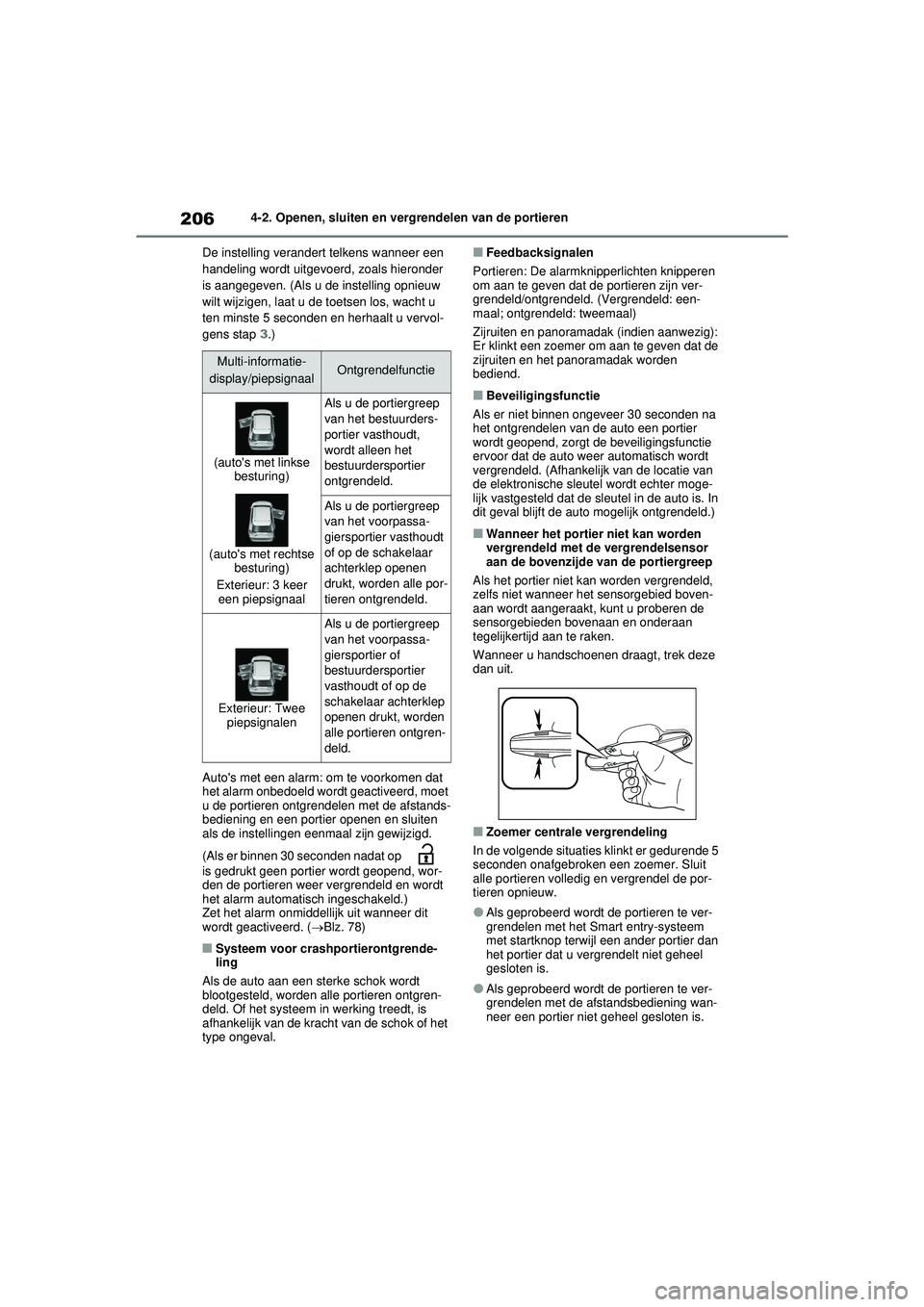

2064-2. Openen, sluiten en vergrendelen van de portieren
De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 3 .)
Auto's met een alarm: om te voorkomen dat
het alarm onbedoeld wordt geactiveerd, moet
u de portieren ontgrendelen met de afstands-
bediening en een portier openen en sluiten
als de instellingen eenmaal zijn gewijzigd.
(Als er binnen 30 seconden nadat op
is gedrukt geen portier wordt geopend, wor-
den de portieren weer vergrendeld en wordt
het alarm automatisch ingeschakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. ( Blz. 78)
■Systeem voor crashportierontgrende-
ling
Als de auto aan een sterke schok wordt
blootgesteld, worden alle portieren ontgren-
deld. Of het systeem in werking treedt, is
afhankelijk van de kracht van de schok of het
type ongeval.
■Feedbacksignalen
Portieren: De alarmknipperlichten knipperen
om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
Zijruiten en panoramadak (indien aanwezig):
Er klinkt een zoemer om aan te geven dat de
zijruiten en het panoramadak worden
bediend.
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld. (Afhankelijk van de locatie van
de elektronische sleutel wordt echter moge-
lijk vastgesteld dat de sleutel in de auto is. In
dit geval blijft de auto mogelijk ontgrendeld.)
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
aan de bovenzijde van de portiergreep
Als het portier niet kan worden vergrendeld,
zelfs niet wanneer het sensorgebied boven-
aan wordt aangeraakt, kunt u proberen de
sensorgebieden bovenaan en onderaan
tegelijkertijd aan te raken.
Wanneer u handschoenen draagt, trek deze
dan uit.
■Zoemer centrale vergrendeling
In de volgende situaties klinkt er gedurende 5
seconden onafgebroken een zoemer. Sluit
alle portieren volledig en vergrendel de por-
tieren opnieuw.
●Als geprobeerd wordt de portieren te ver-
grendelen met het Smart entry-systeem
met startknop terwijl een ander portier dan
het portier dat u vergrendelt niet geheel
gesloten is.
●Als geprobeerd wordt de portieren te ver-
grendelen met de afstandsbediening wan-
neer een portier niet geheel gesloten is.
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vasthoudt
of op de schakelaar
achterklep openen
drukt, worden alle por-
tieren ontgrendeld.
Exterieur: Twee piepsignalen
Als u de portiergreep
van het voorpassa-
giersportier of
bestuurdersportier
vasthoudt of op de
schakelaar achterklep
openen drukt, worden
alle portieren ontgren-
deld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 206 Wednesday, February 3, 2021 2:42 PM

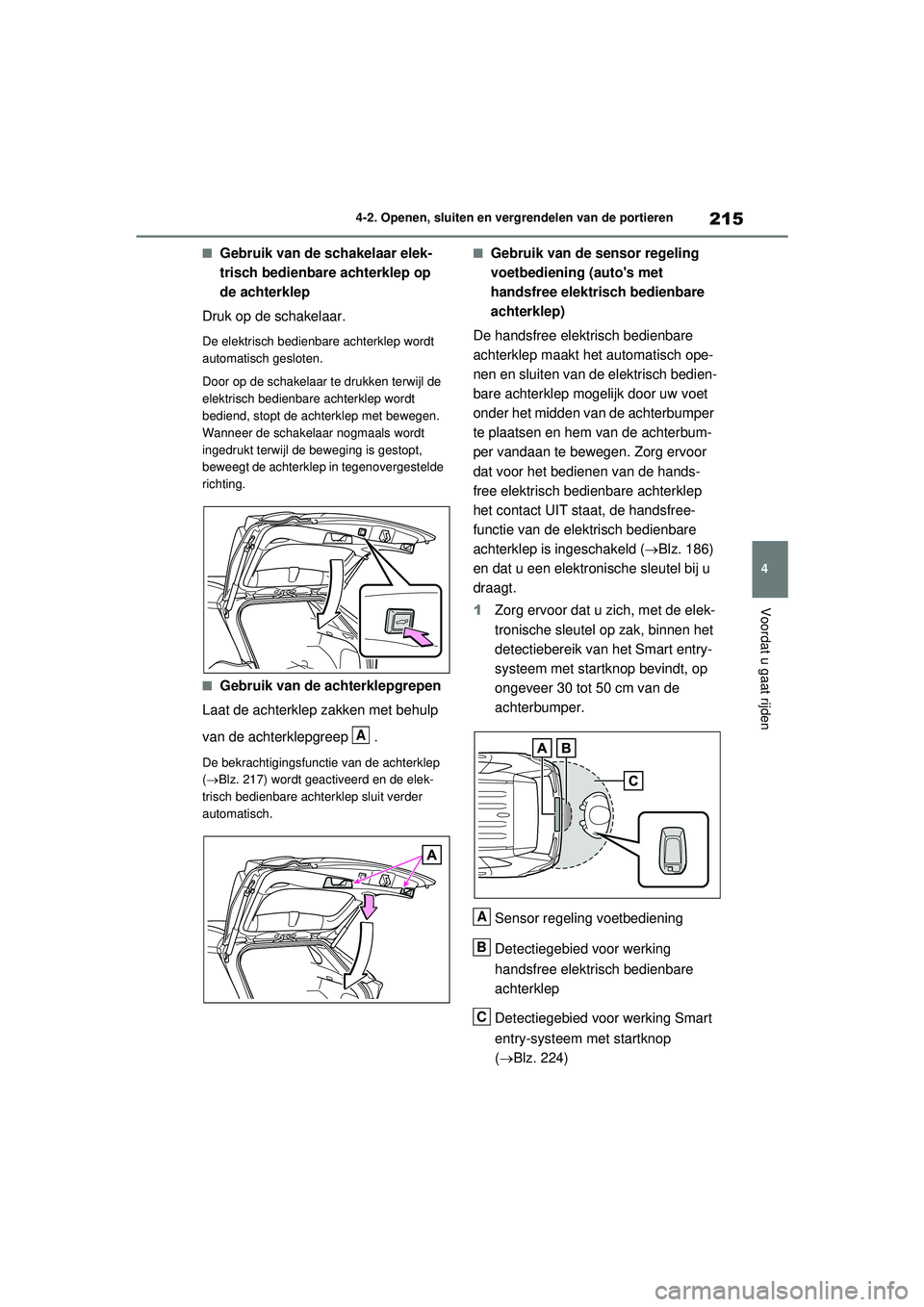

215
4
4-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep wordt
automatisch gesloten.
Door op de schakelaar te drukken terwijl de
elektrisch bedienbare achterklep wordt
bediend, stopt de achterklep met bewegen.
Wanneer de schakelaar nogmaals wordt
ingedrukt terwijl de beweging is gestopt,
beweegt de achterklep in tegenovergestelde
richting.
■Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep .
De bekrachtigingsfuncti e van de achterklep
(  Blz. 217) wordt geactiveerd en de elek-
trisch bedienbare achter klep sluit verder
automatisch.
■Gebruik van de sensor regeling
voetbediening (auto's met
handsfree elektrisch bedienbare
achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep mogelijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bewegen. Zorg ervoor
dat voor het bedienen van de hands-
free elektrisch bedienbare achterklep
het contact UIT staat, de handsfree-
functie van de elektrisch bedienbare
achterklep is ingeschakeld ( Blz. 186)
en dat u een elektronische sleutel bij u
draagt.
1 Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart entry-
systeem met startk nop bevindt, op
ongeveer 30 tot 50 cm van de
achterbumper.
Sensor regeling voetbediening
Detectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
Detectiegebied voor werking Smart
entry-systeem met startknop
(Blz. 224)
A
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 215 Wednesday, February 3, 2021 2:42 PM
