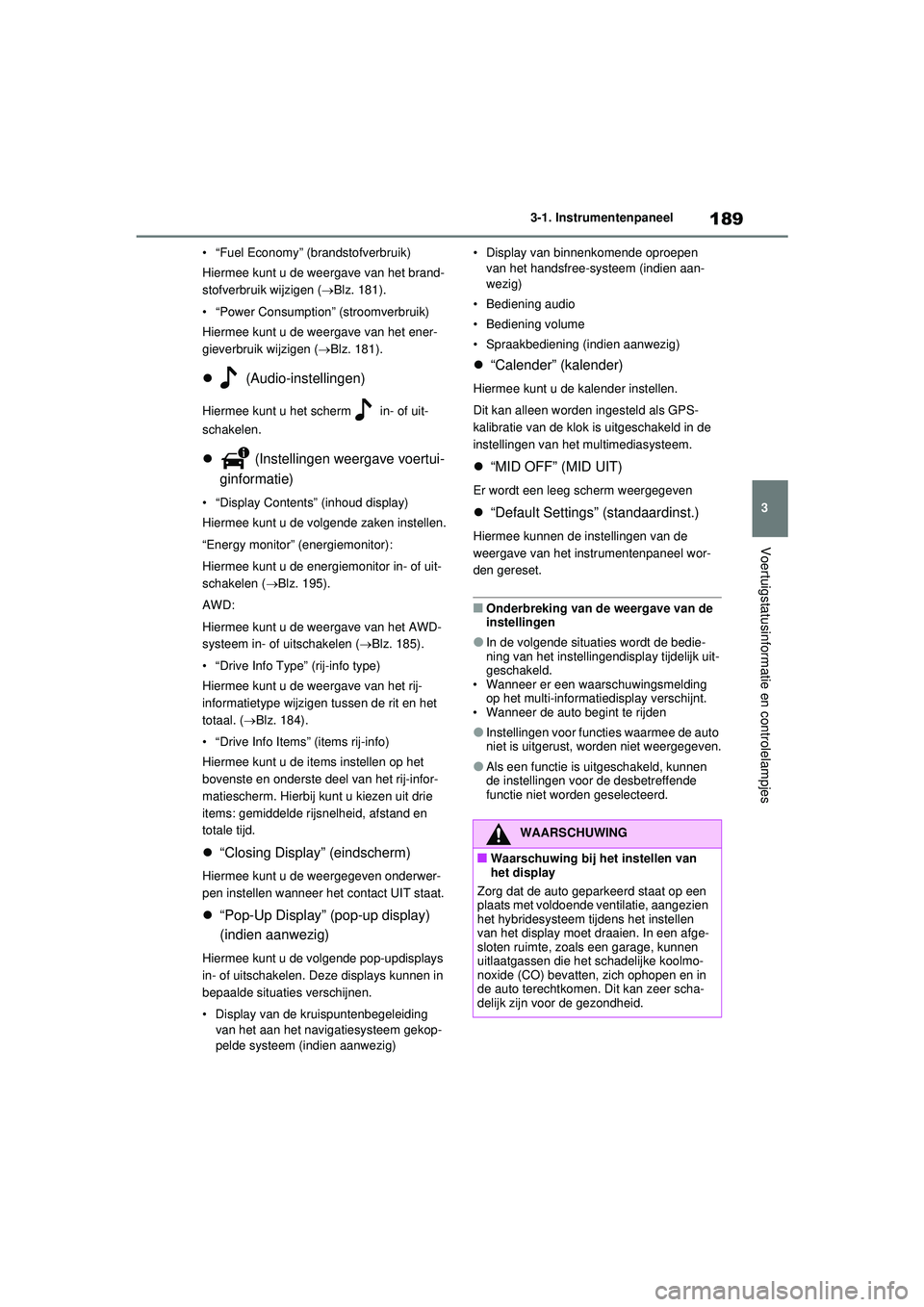

189
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
• “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van het brand-
stofverbruik wijzigen (
Blz. 181).
• “Power Consumption” (stroomverbruik)
Hiermee kunt u de weergave van het ener-
gieverbruik wijzigen ( Blz. 181).
 (Audio-instellingen)
Hiermee kunt u het scherm in- of uit-
schakelen.
 (Instellingen weergave voertui-
ginformatie)
• “Display Contents” (inhoud display)
Hiermee kunt u de volgende zaken instellen.
“Energy monitor” (energiemonitor):
Hiermee kunt u de energiemonitor in- of uit-
schakelen ( Blz. 195).
AWD:
Hiermee kunt u de weergave van het AWD-
systeem in- of uitschakelen ( Blz. 185).
• “Drive Info Type” (rij-info type)
Hiermee kunt u de weergave van het rij-
informatietype wijzigen tussen de rit en het
totaal. ( Blz. 184).
• “Drive Info Items” (items rij-info)
Hiermee kunt u de items instellen op het
bovenste en onderste deel van het rij-infor-
matiescherm. Hierbij kunt u kiezen uit drie
items: gemiddelde rijsnelheid, afstand en
totale tijd.
 “Closing Display” (eindscherm)
Hiermee kunt u de weergegeven onderwer-
pen instellen wanneer het contact UIT staat.
“Pop-Up Display” (pop-up display)
(indien aanwezig)
Hiermee kunt u de volgende pop-updisplays
in- of uitschakelen. Deze displays kunnen in
bepaalde situaties verschijnen.
• Display van de kruispuntenbegeleiding
van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig) • Display van binnenkomende oproepen
van het handsfree-systeem (indien aan-
wezig)
• Bediening audio
• Bediening volume
• Spraakbediening (indien aanwezig)
 “Calender” (kalender)
Hiermee kunt u de kalender instellen.
Dit kan alleen worden ingesteld als GPS-
kalibratie van de klok is uitgeschakeld in de
instellingen van het multimediasysteem.
 “MID OFF” (MID UIT)
Er wordt een leeg scherm weergegeven
“Default Settings” (standaardinst.)
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset.
■Onderbreking van de weergave van de
instellingen
●In de volgende situaties wordt de bedie-
ning van het instellingendisplay tijdelijk uit-
geschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedisplay verschijnt.
• Wanneer de auto begint te rijden
●Instellingen voor functies waarmee de auto
niet is uitgerust, worden niet weergegeven.
●Als een functie is uitgeschakeld, kunnen
de instellingen voor de desbetreffende
functie niet worden geselecteerd.
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem tijdens het instellen
van het display moet draaien. In een afge-
sloten ruimte, zoals een garage, kunnen
uitlaatgassen die het schadelijke koolmo-
noxide (CO) bevatten, zich ophopen en in
de auto terechtkomen. Dit kan zeer scha-
delijk zijn voor de gezondheid.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 189 Wednesday, February 3, 2021 2:42 PM

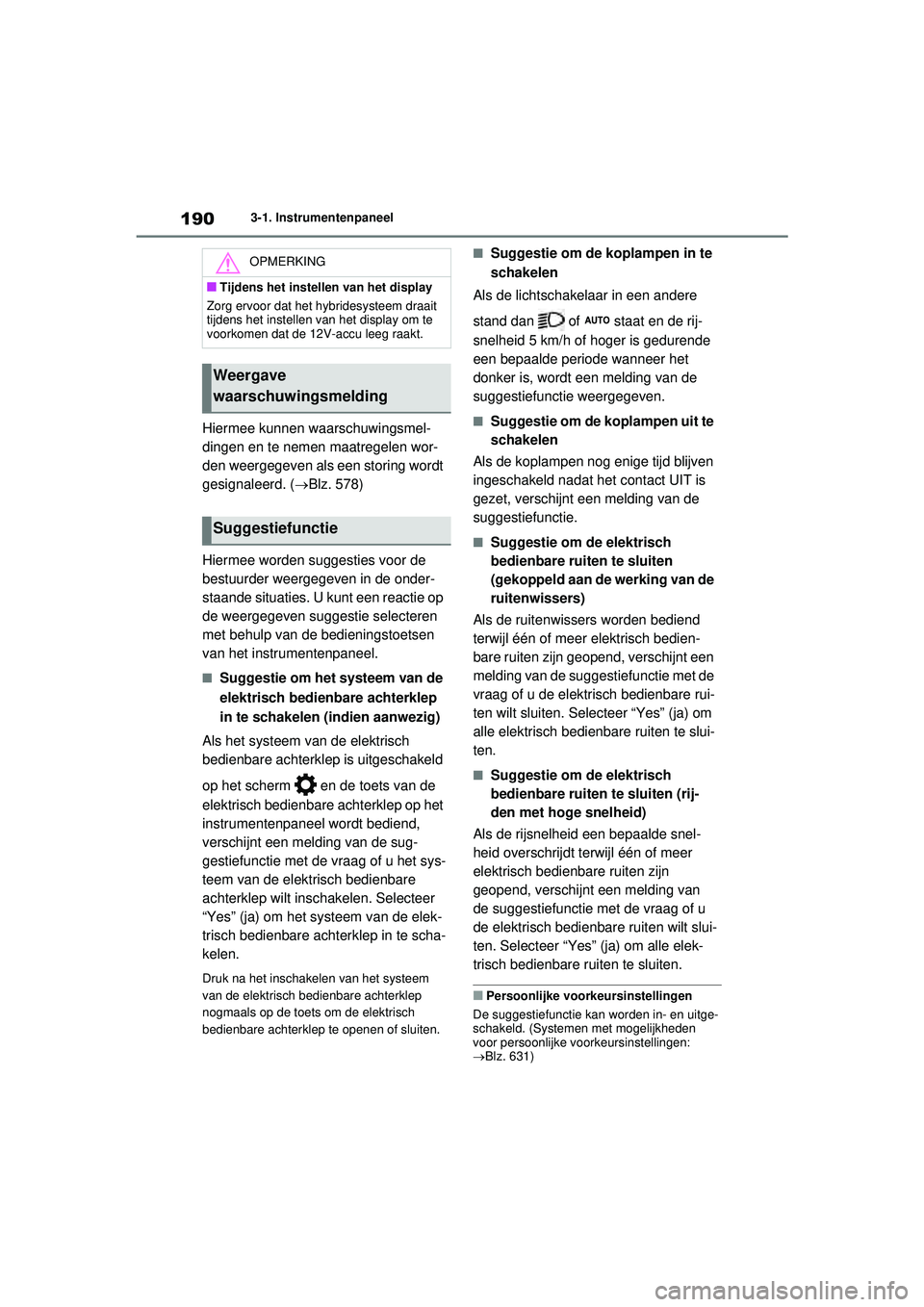

1903-1. Instrumentenpaneel
Hiermee kunnen waarschuwingsmel-
dingen en te nemen maatregelen wor-
den weergegeven als een storing wordt
gesignaleerd. (Blz. 578)
Hiermee worden suggesties voor de
bestuurder weergegeven in de onder-
staande situaties. U kunt een reactie op
de weergegeven suggestie selecteren
met behulp van de bedieningstoetsen
van het instrumentenpaneel.
■Suggestie om het systeem van de
elektrisch bedienbare achterklep
in te schakelen (indien aanwezig)
Als het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld
op het scherm en de toets van de
elektrisch bedienbare achterklep op het
instrumentenpaneel wordt bediend,
verschijnt een melding van de sug-
gestiefunctie met de vraag of u het sys-
teem van de elektrisch bedienbare
achterklep wilt inschakelen. Selecteer
“Yes” (ja) om het systeem van de elek-
trisch bedienbare achterklep in te scha-
kelen.
Druk na het inschakelen van het systeem
van de elektrisch bedienbare achterklep
nogmaals op de toets om de elektrisch
bedienbare achterklep te openen of sluiten.
■Suggestie om de koplampen in te
schakelen
Als de lichtschakelaar in een andere
stand dan of staat en de rij-
snelheid 5 km/h of hoger is gedurende
een bepaalde periode wanneer het
donker is, wordt een melding van de
suggestiefunctie weergegeven.
■Suggestie om de koplampen uit te
schakelen
Als de koplampen nog enige tijd blijven
ingeschakeld nadat het contact UIT is
gezet, verschijnt een melding van de
suggestiefunctie.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten
(gekoppeld aan de werking van de
ruitenwissers)
Als de ruitenwissers worden bediend
terwijl één of meer elektrisch bedien-
bare ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare rui-
ten wilt sluiten. Selecteer “Yes” (ja) om
alle elektrisch bedienbare ruiten te slui-
ten.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten (rij-
den met hoge snelheid)
Als de rijsnelheid een bepaalde snel-
heid overschrijdt terwijl één of meer
elektrisch bedienbare ruiten zijn
geopend, verschijnt een melding van
de suggestiefunctie met de vraag of u
de elektrisch bedienbare ruiten wilt slui-
ten. Selecteer “Yes” (ja) om alle elek-
trisch bedienbare ruiten te sluiten.
■Persoonlijke voorkeursinstellingen
De suggestiefunctie kan worden in- en uitge-
schakeld. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen:
 Blz. 631)
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait
tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
Weergave
waarschuwingsmelding
Suggestiefunctie
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 190 Wednesday, February 3, 2021 2:42 PM

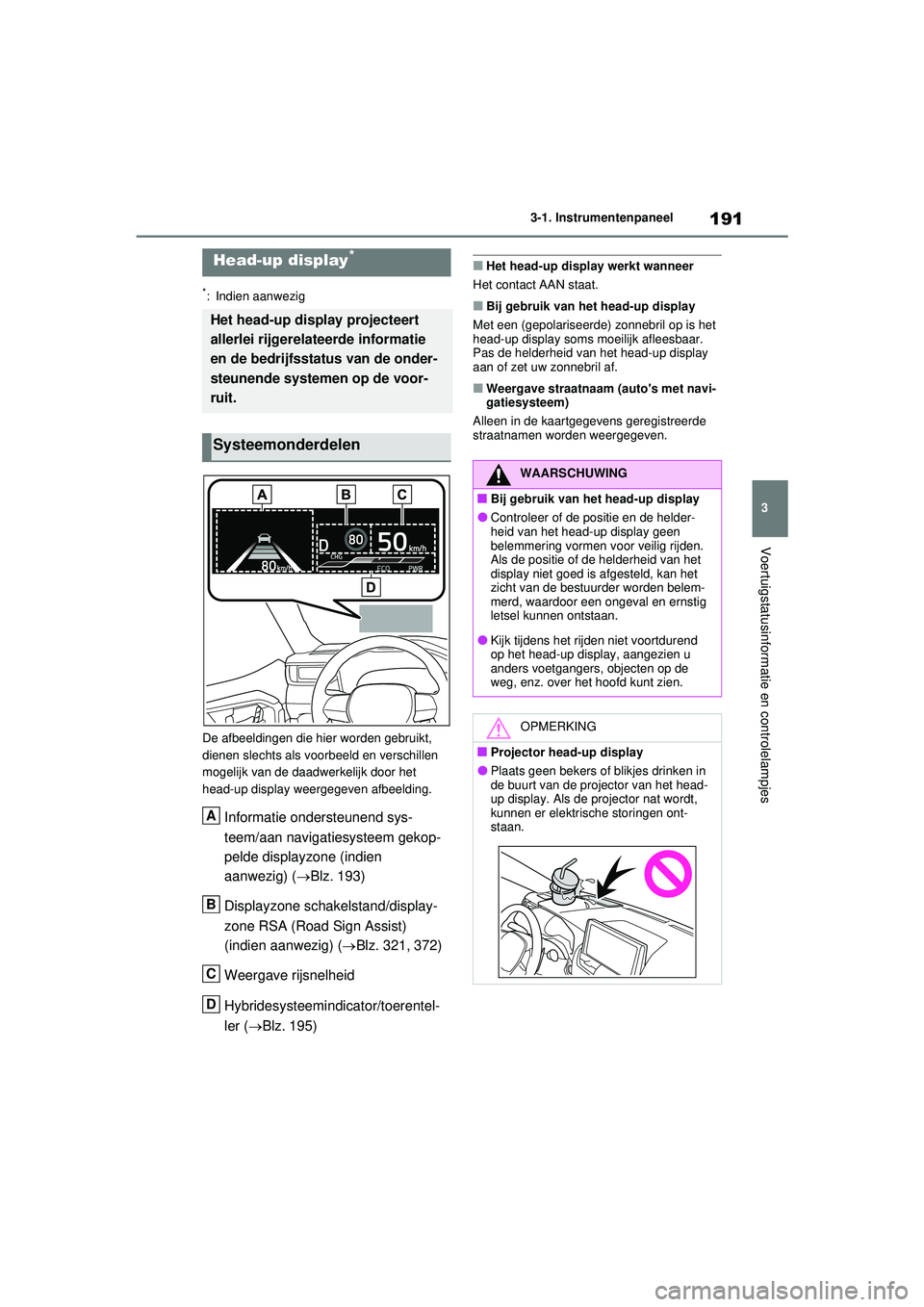

191
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt,
dienen slechts als voorbeeld en verschillen
mogelijk van de daadw erkelijk door het
head-up display weergegeven afbeelding.
Informatie ondersteunend sys-
teem/aan navigat iesysteem gekop-
pelde displayzone (indien
aanwezig) (Blz. 193)
Displayzone schakelstand/display-
zone RSA (Road Sign Assist)
(indien aanwezig) ( Blz. 321, 372)
Weergave rijsnelheid
Hybridesysteemindicator/toerentel-
ler (Blz. 195)
■Het head-up display werkt wanneer
Het contact AAN staat.
■Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
■Weergave straatnaam (auto's met navi-
gatiesysteem)
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
Head-up display*
Het head-up display projecteert
allerlei rijgerelateerde informatie
en de bedrijfsstatus van de onder-
steunende systemen op de voor-
ruit.
Systeemonderdelen
A
B
C
D
WAARSCHUWING
■Bij gebruik van het head-up display
●Controleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, waardoor een ongeval en ernstig
letsel kunnen ontstaan.
●Kijk tijdens het ri jden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING
■Projector head-up display
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 191 Wednesday, February 3, 2021 2:42 PM

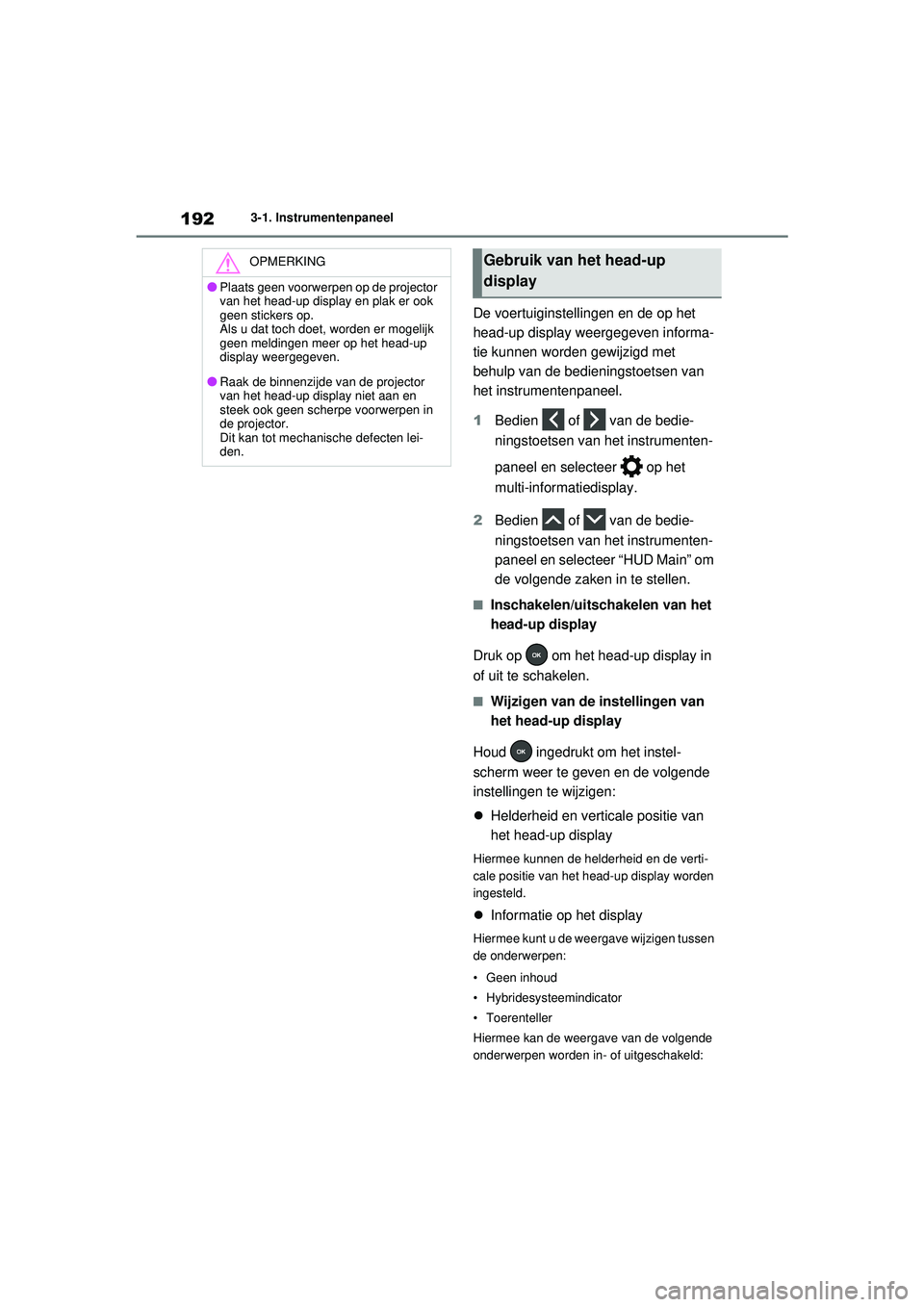

1923-1. Instrumentenpaneel
De voertuiginstellingen en de op het
head-up display weergegeven informa-
tie kunnen worden gewijzigd met
behulp van de bedieningstoetsen van
het instrumentenpaneel.
1Bedien of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer op het
multi-informatiedisplay.
2 Bedien of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “HUD Main” om
de volgende zaken in te stellen.
■Inschakelen/uitschakelen van het
head-up display
Druk op om het head-up display in
of uit te schakelen.
■Wijzigen van de instellingen van
het head-up display
Houd ingedrukt om het instel-
scherm weer te geven en de volgende
instellingen te wijzigen:
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Informatie op het display
Hiermee kunt u de weergave wijzigen tussen
de onderwerpen:
• Geen inhoud
• Hybridesysteemindicator
• Toerenteller
Hiermee kan de weergave van de volgende
onderwerpen worden in- of uitgeschakeld:
OPMERKING
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
Gebruik van het head-up
display
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 192 Wednesday, February 3, 2021 2:42 PM

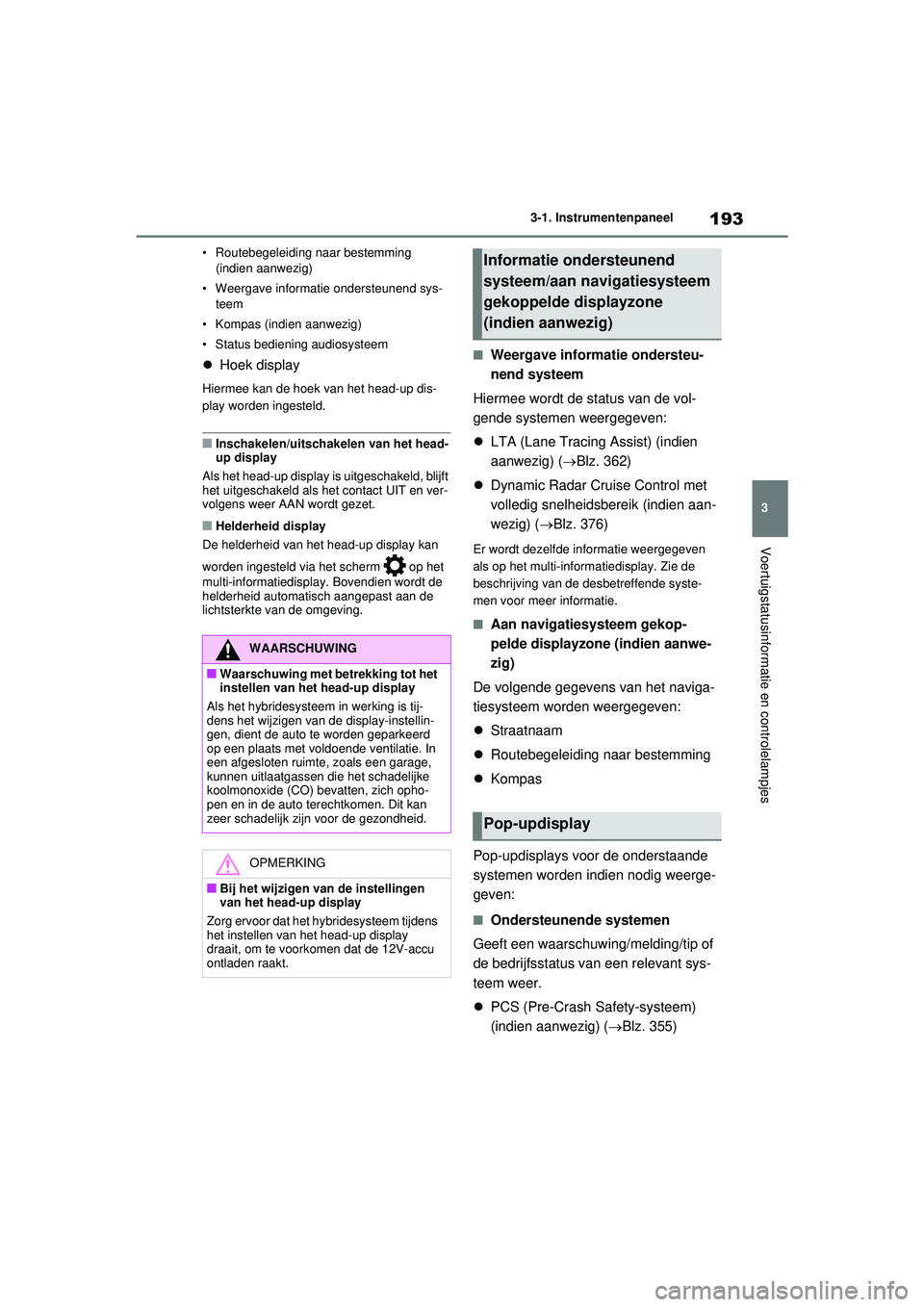

193
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
• Routebegeleiding naar bestemming
(indien aanwezig)
• Weergave informatie ondersteunend sys- teem
• Kompas (indien aanwezig)
• Status bediening audiosysteem
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
■Inschakelen/uitschakelen van het head-
up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
■Helderheid display
De helderheid van het head-up display kan
worden ingesteld via het scherm op het
multi-informatiedisplay. Bovendien wordt de
helderheid automatisch aangepast aan de
lichtsterkte van de omgeving.
■Weergave informatie ondersteu-
nend systeem
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 LTA (Lane Tracing Assist) (indien
aanwezig) ( Blz. 362)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien aan-
wezig) ( Blz. 376)
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay. Zie de
beschrijving van de desbetreffende syste-
men voor meer informatie.
■Aan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas
Pop-updisplays voor de onderstaande
systemen worden i ndien nodig weerge-
geven:
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(indien aanwezig) ( Blz. 355)
WAARSCHUWING
■Waarschuwing met betrekking tot het
instellen van het head-up display
Als het hybridesysteem in werking is tij-
dens het wijzigen van de display-instellin-
gen, dient de auto te worden geparkeerd
op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage,
kunnen uitlaatgassen die het schadelijke
koolmonoxide (CO) bevatten, zich opho-
pen en in de auto terechtkomen. Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Bij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat het hybridesysteem tijdens
het instellen van het head-up display
draait, om te voorkomen dat de 12V-accu
ontladen raakt.
Informatie ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone
(indien aanwezig)
Pop-updisplay
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 193 Wednesday, February 3, 2021 2:42 PM

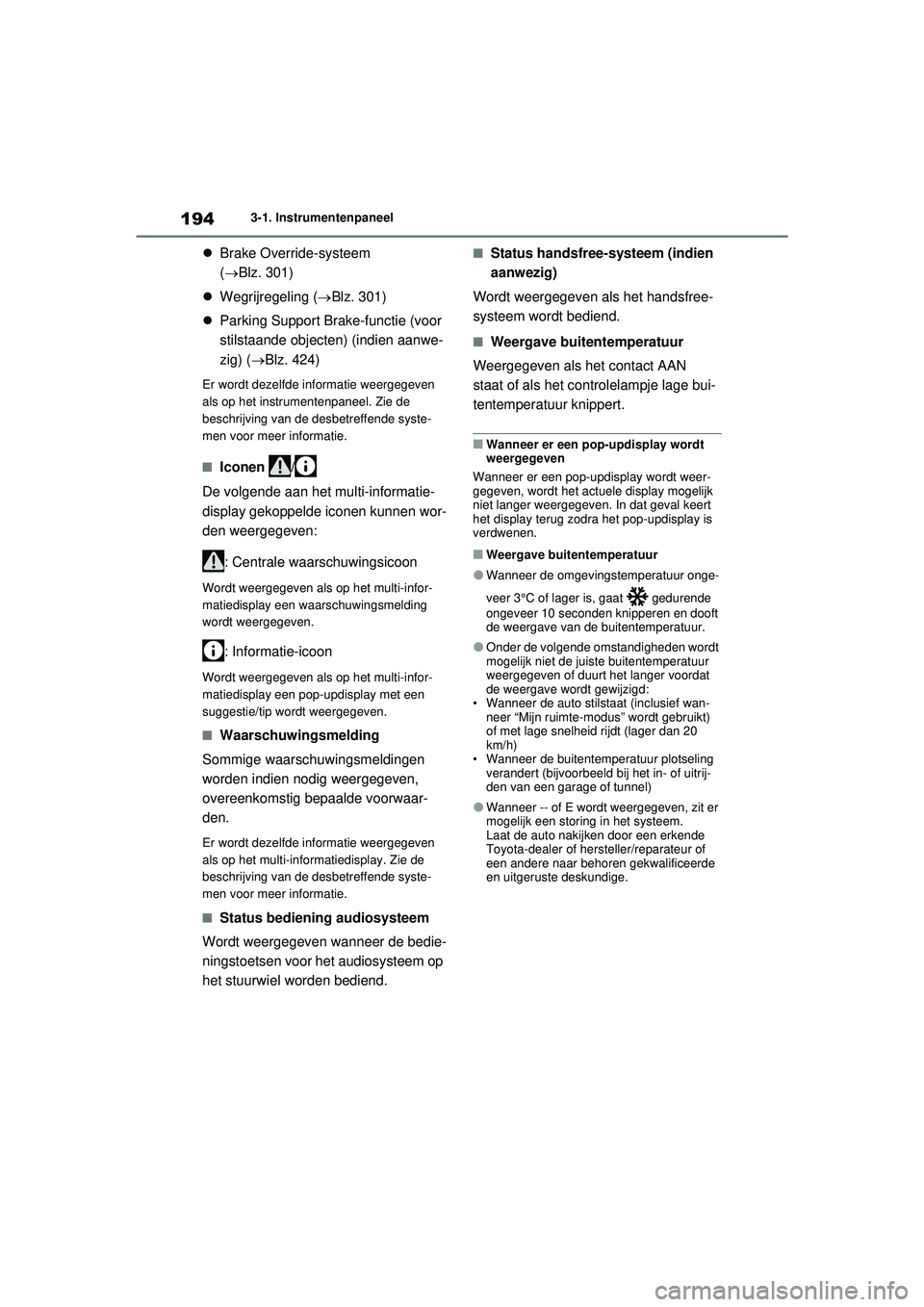

1943-1. Instrumentenpaneel
Brake Override-systeem
(Blz. 301)
 Wegrijregeling ( Blz. 301)
 Parking Support Brake-functie (voor
stilstaande objecten) (indien aanwe-
zig) ( Blz. 424)
Er wordt dezelfde informatie weergegeven
als op het instrumentenpaneel. Zie de
beschrijving van de desbetreffende syste-
men voor meer informatie.
■Iconen /
De volgende aan het multi-informatie-
display gekoppelde iconen kunnen wor-
den weergegeven:
: Centrale waarschuwingsicoon
Wordt weergegeven als op het multi-infor-
matiedisplay een waarschuwingsmelding
wordt weergegeven.
: Informatie-icoon
Wordt weergegeven als op het multi-infor-
matiedisplay een pop-updisplay met een
suggestie/tip wordt weergegeven.
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay. Zie de
beschrijving van de desbetreffende syste-
men voor meer informatie.
■Status bediening audiosysteem
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het handsfree-
systeem wordt bediend.
■Weergave buitentemperatuur
Weergegeven als het contact AAN
staat of als het controlelampje lage bui-
tentemperatuur knippert.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
■Weergave buitentemperatuur
●Wanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur.
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat (inclusief wan- neer “Mijn ruimte-modus” wordt gebruikt)
of met lage snelheid rijdt (lager dan 20
km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 194 Wednesday, February 3, 2021 2:42 PM

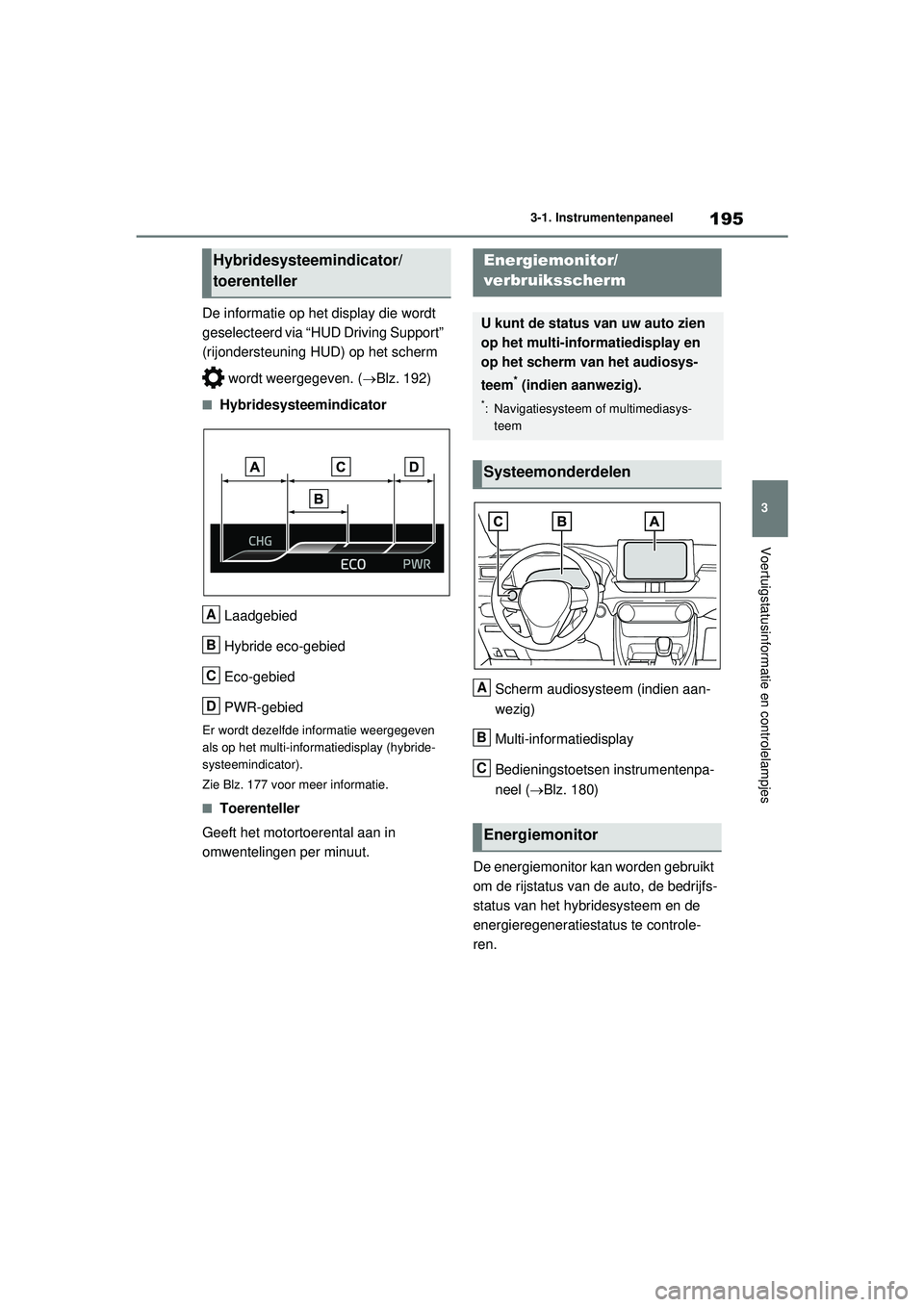

195
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De informatie op het display die wordt
geselecteerd via “HUD Driving Support”
(rijondersteuning HUD) op het scherm
wordt weergegeven. ( Blz. 192)
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
PWR-gebied
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay (hybride-
systeemindicator).
Zie Blz. 177 voor meer informatie.
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut. Scherm audiosysteem (indien aan-
wezig)
Multi-informatiedisplay
Bedieningstoetsen instrumentenpa-
neel (
Blz. 180)
De energiemonitor kan worden gebruikt
om de rijstatus van de auto, de bedrijfs-
status van het hybridesysteem en de
energieregeneratiestatus te controle-
ren.
Hybridesysteemindicator/
toerenteller
A
B
C
D
Energiemonitor/
verbruiksscherm
U kunt de status van uw auto zien
op het multi-informatiedisplay en
op het scherm van het audiosys-
teem
* (indien aanwezig).
*: Navigatiesysteem of multimediasys- teem
Systeemonderdelen
Energiemonitor
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 195 Wednesday, February 3, 2021 2:42 PM

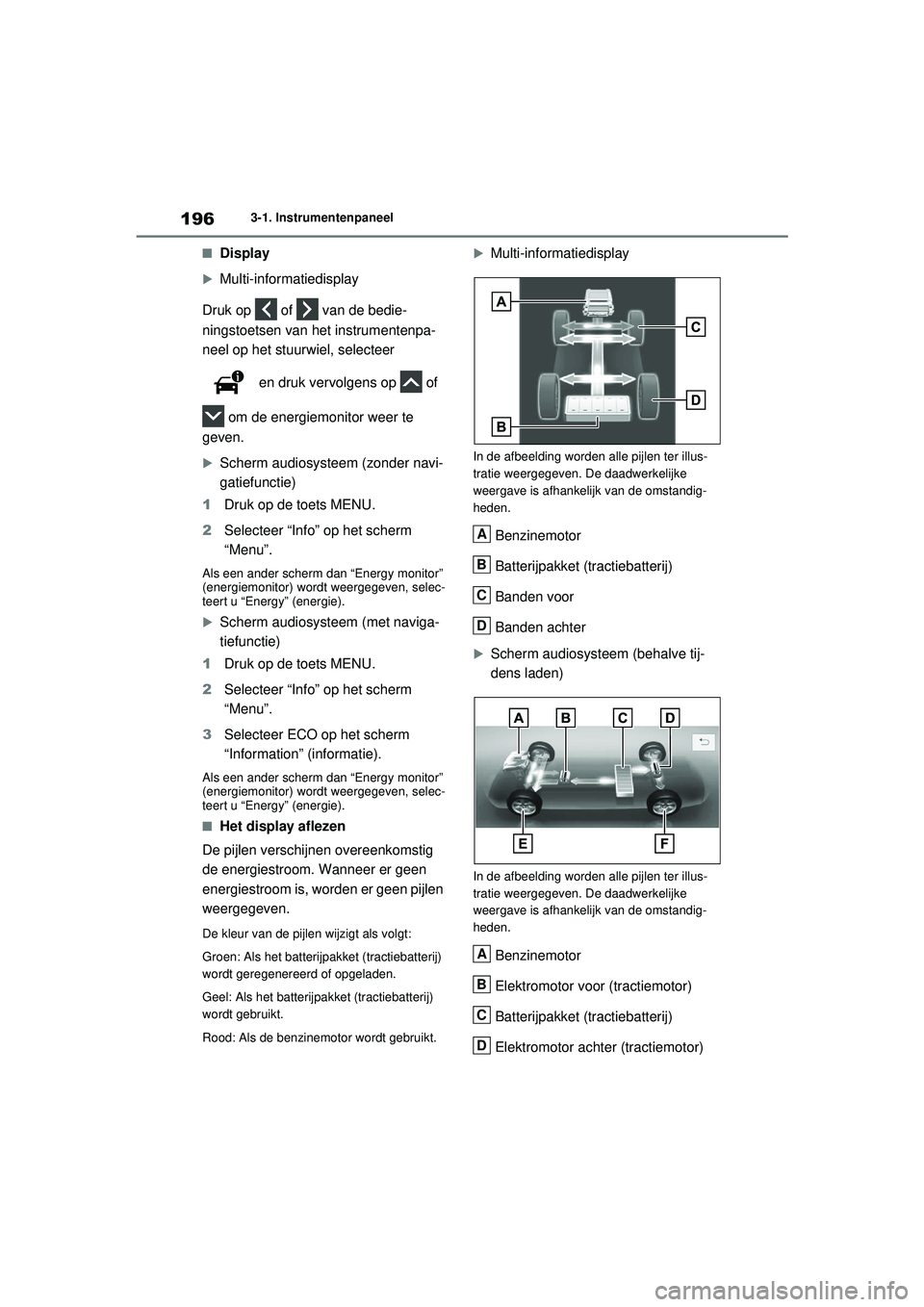

1963-1. Instrumentenpaneel
■Display
Multi-informatiedisplay
Druk op of van de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel, selecteer
en druk vervolgens op of
om de energiemonitor weer te
geven.
Scherm audiosysteem (zonder navi-
gatiefunctie)
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Energy monitor”
(energiemonitor) wordt weergegeven, selec-
teert u “Energy” (energie).

Scherm audiosysteem (met naviga-
tiefunctie)
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer ECO op het scherm
“Information” (informatie).
Als een ander scherm dan “Energy monitor”
(energiemonitor) wordt weergegeven, selec-
teert u “Energy” (energie).
■Het display aflezen
De pijlen verschijnen overeenkomstig
de energiestroom. Wanneer er geen
energiestroom is, worden er geen pijlen
weergegeven.
De kleur van de pijlen wijzigt als volgt:
Groen: Als het batterijpakket (tractiebatterij)
wordt geregenereerd of opgeladen.
Geel: Als het batterijpakket (tractiebatterij)
wordt gebruikt.
Rood: Als de benzinemotor wordt gebruikt. 
Multi-informatiedisplay
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Banden voor
Banden achter
Scherm audiosysteem (behalve tij-
dens laden)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Elektromotor voor (tractiemotor)
Batterijpakket (tractiebatterij)
Elektromotor achter (tractiemotor)
A
B
C
D
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 196 Wednesday, February 3, 2021 2:42 PM

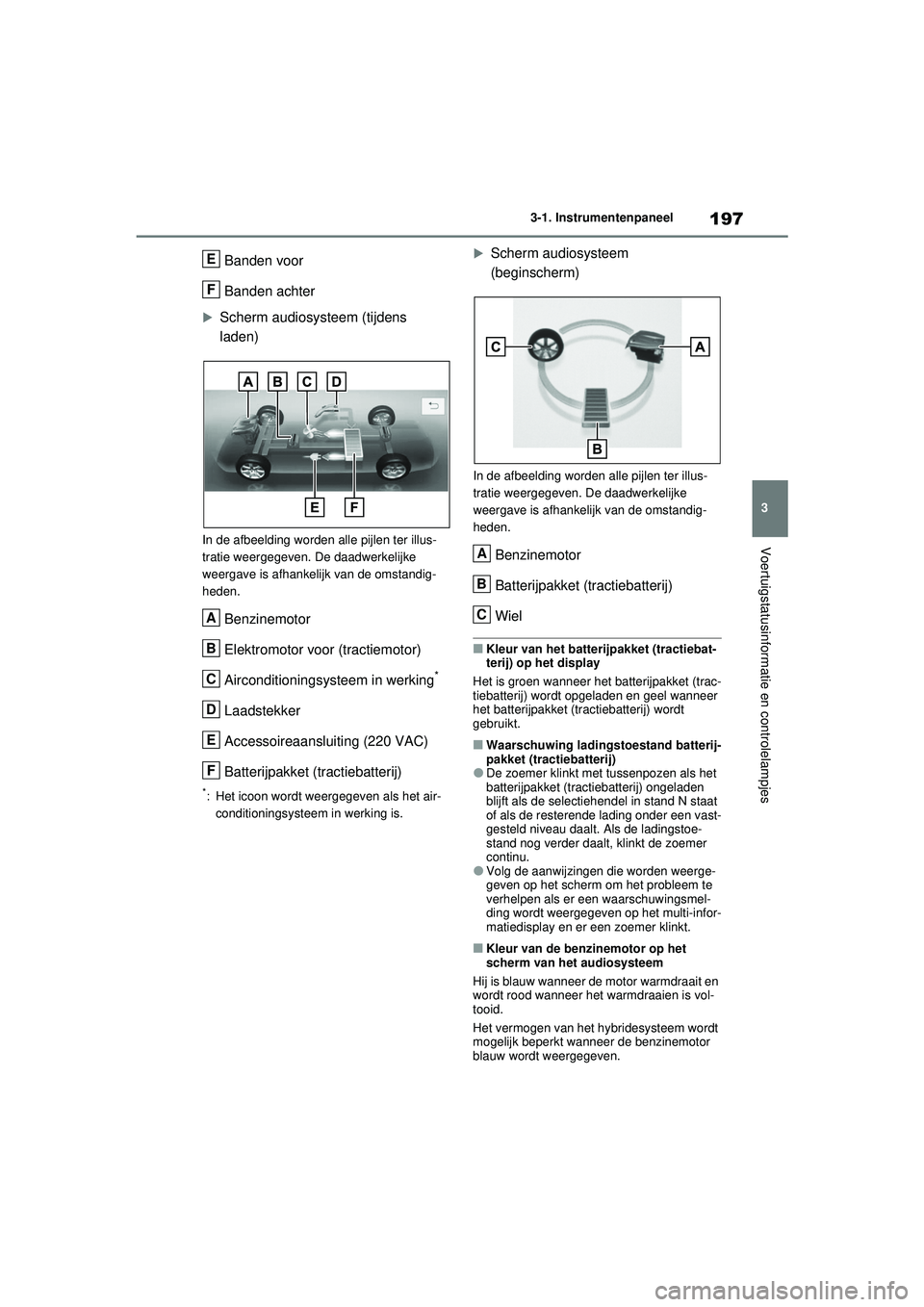

197
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Banden voor
Banden achter
Scherm audiosysteem (tijdens
laden)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Elektromotor voor (tractiemotor)
Airconditioningsysteem in werking
*
Laadstekker
Accessoireaansluiting (220 VAC)
Batterijpakket (tractiebatterij)
*: Het icoon wordt weergegeven als het air-
conditioningsysteem in werking is. 
Scherm audiosysteem
(beginscherm)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Wiel
■Kleur van het batterijpakket (tractiebat-
terij) op het display
Het is groen wanneer het batterijpakket (trac-
tiebatterij) wordt opgeladen en geel wanneer
het batterijpakket (tractiebatterij) wordt
gebruikt.
■Waarschuwing ladingstoestand batterij-
pakket (tractiebatterij)
●De zoemer klinkt met tussenpozen als het
batterijpakket (tractiebatterij) ongeladen
blijft als de selectiehendel in stand N staat
of als de resterende lading onder een vast-
gesteld niveau daalt. Als de ladingstoe-
stand nog verder daalt, klinkt de zoemer
continu.
●Volg de aanwijzingen die worden weerge-
geven op het scherm om het probleem te
verhelpen als er een waarschuwingsmel-
ding wordt weergegeven op het multi-infor-
matiedisplay en er een zoemer klinkt.
■Kleur van de benzinemotor op het
scherm van het audiosysteem
Hij is blauw wanneer de motor warmdraait en
wordt rood wanneer het warmdraaien is vol-
tooid.
Het vermogen van het hybridesysteem wordt
mogelijk beperkt wanneer de benzinemotor
blauw wordt weergegeven.
E
F
A
B
C
D
E
F
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 197 Wednesday, February 3, 2021 2:42 PM

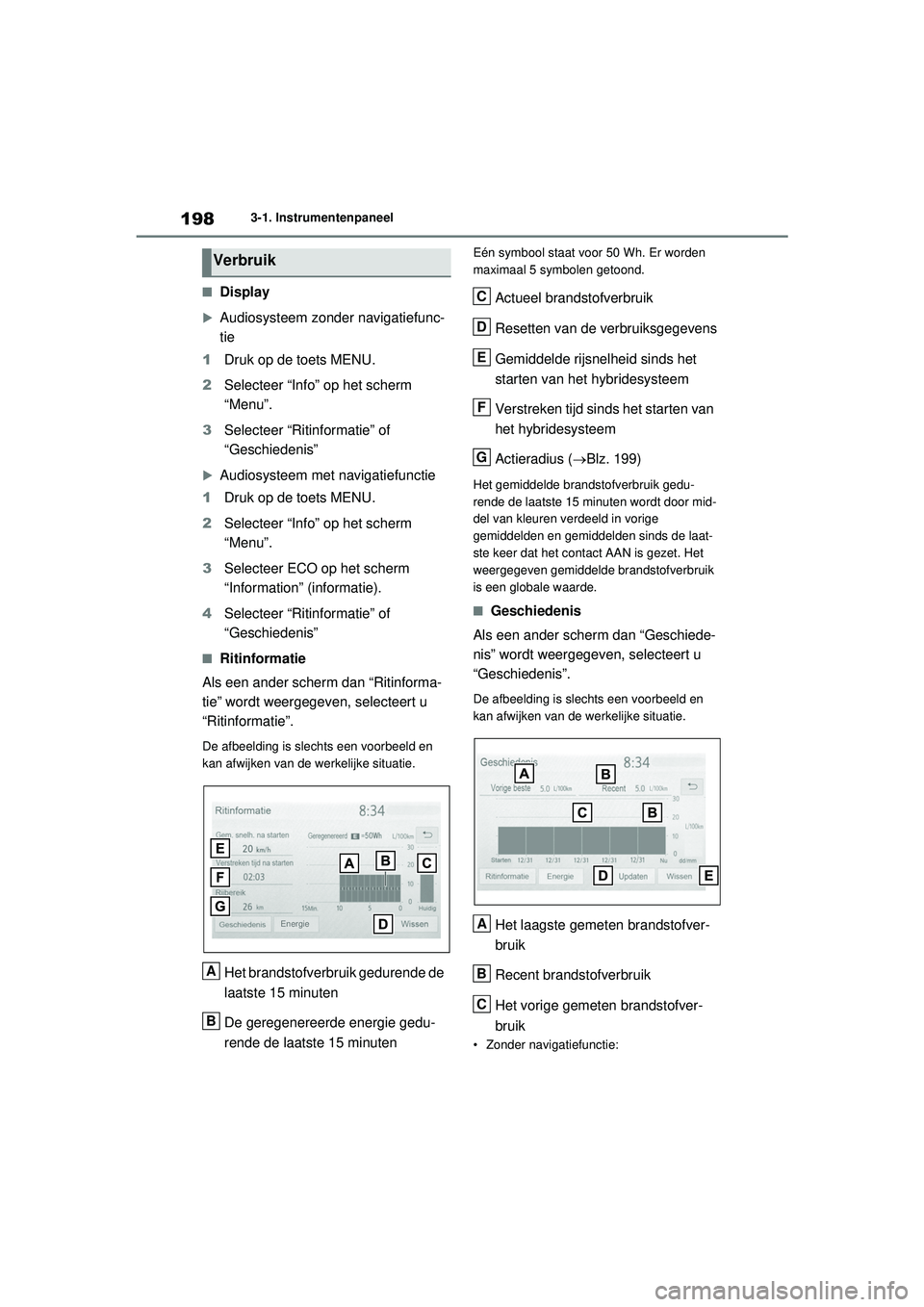

1983-1. Instrumentenpaneel
■Display
Audiosysteem zonder navigatiefunc-
tie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer “Ritinformatie” of
“Geschiedenis”
Audiosysteem met navigatiefunctie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer ECO op het scherm
“Information” (informatie).
4 Selecteer “Ritinformatie” of
“Geschiedenis”
■Ritinformatie
Als een ander scherm dan “Ritinforma-
tie” wordt weergegeven, selecteert u
“Ritinformatie”.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Het brandstofverbruik gedurende de
laatste 15 minuten
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 50 Wh. Er worden
maximaal 5 symbolen getoond.
Actueel brandstofverbruik
Resetten van de verbruiksgegevens
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem
Verstreken tijd sinds het starten van
het hybridesysteem
Actieradius ( Blz. 199)
Het gemiddelde brandstofverbruik gedu-
rende de laatste 15 minuten wordt door mid-
del van kleuren verdeeld in vorige
gemiddelden en gemiddelden sinds de laat-
ste keer dat het contact AAN is gezet. Het
weergegeven gemiddelde brandstofverbruik
is een globale waarde.
■Geschiedenis
Als een ander scherm dan “Geschiede-
nis” wordt weergegeven, selecteert u
“Geschiedenis”.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Het vorige gemeten brandstofver-
bruik
• Zonder navigatiefunctie:
Verbruik
Energie
A
B
C
D
E
F
G
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 198 Wednesday, February 3, 2021 2:42 PM
