TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

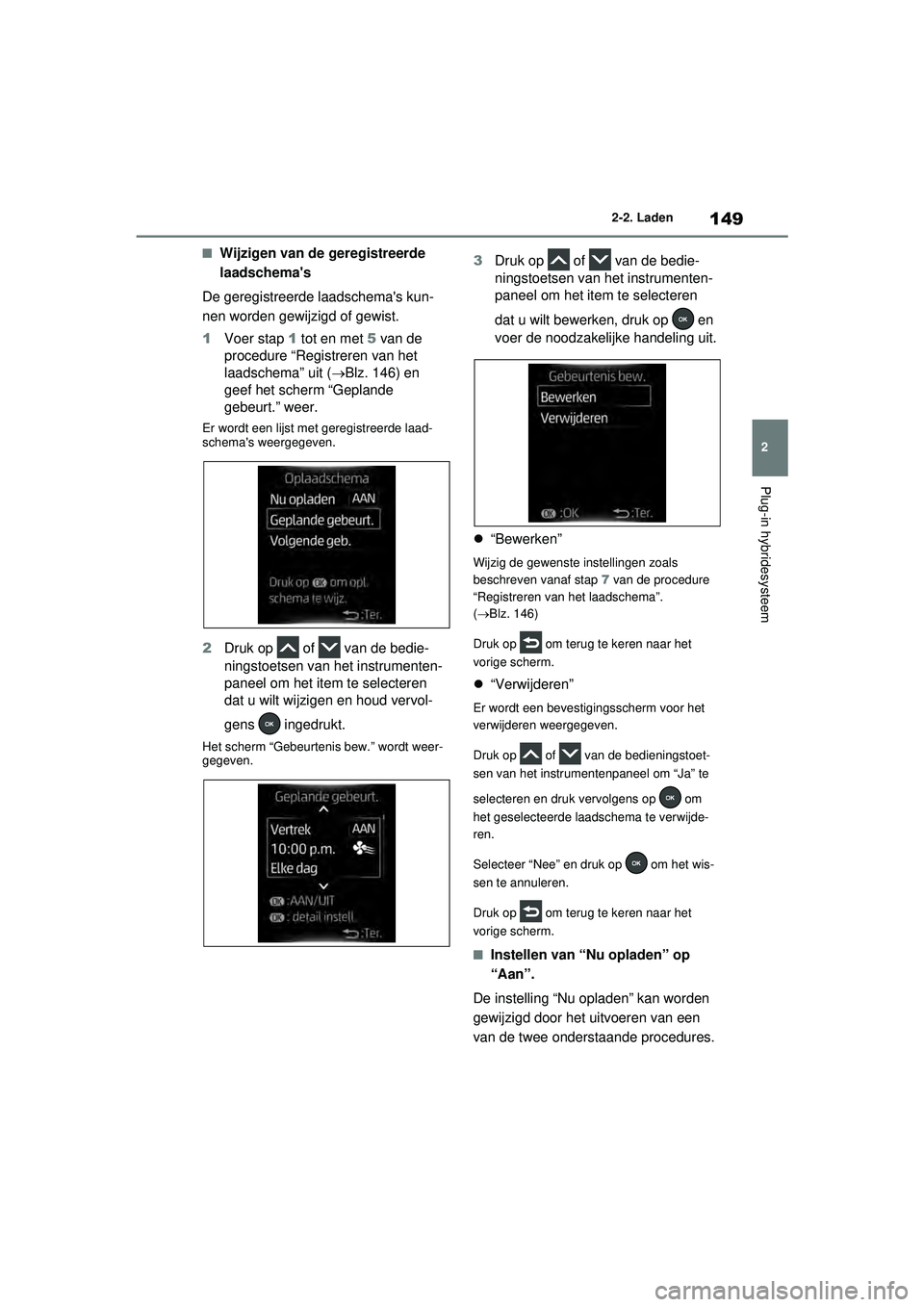

149
2
2-2. Laden
Plug-in hybridesysteem
■Wijzigen van de geregistreerde
laadschema's
De geregistreerde laadschema's kun-
nen worden gewijzigd of gewist.
1 Voer stap 1 tot en met 5 van de
procedure “Registreren van het
laadschema” uit ( Blz. 146) en
geef het scherm “Geplande
gebeurt.” weer.
Er wordt een lijst met geregistreerde laad-
schema's weergegeven.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u wilt wijzigen en houd vervol-
gens ingedrukt.
Het scherm “Gebeurtenis bew.” wordt weer-
gegeven.
3Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u wilt bewerken, druk op en
voer de noodzakelijke handeling uit.
 “Bewerken”
Wijzig de gewenste instellingen zoals
beschreven vanaf stap 7 van de procedure
“Registreren van het laadschema”.
(  Blz. 146)
Druk op om terug te keren naar het
vorige scherm.
 “Verwijderen”
Er wordt een bevestigingsscherm voor het
verwijderen weergegeven.
Druk op of van de bedieningstoet-
sen van het instrumentenpaneel om “Ja” te
selecteren en druk vervolgens op om
het geselecteerde laadschema te verwijde-
ren.
Selecteer “Nee” en druk op om het wis-
sen te annuleren.
Druk op om terug te keren naar het
vorige scherm.
■Instellen van “Nu opladen” op
“Aan”.
De instelling “Nu opladen” kan worden
gewijzigd door het uitvoeren van een
van de twee onderstaande procedures.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 149 Wednesday, February 3, 2021 2:42 PM

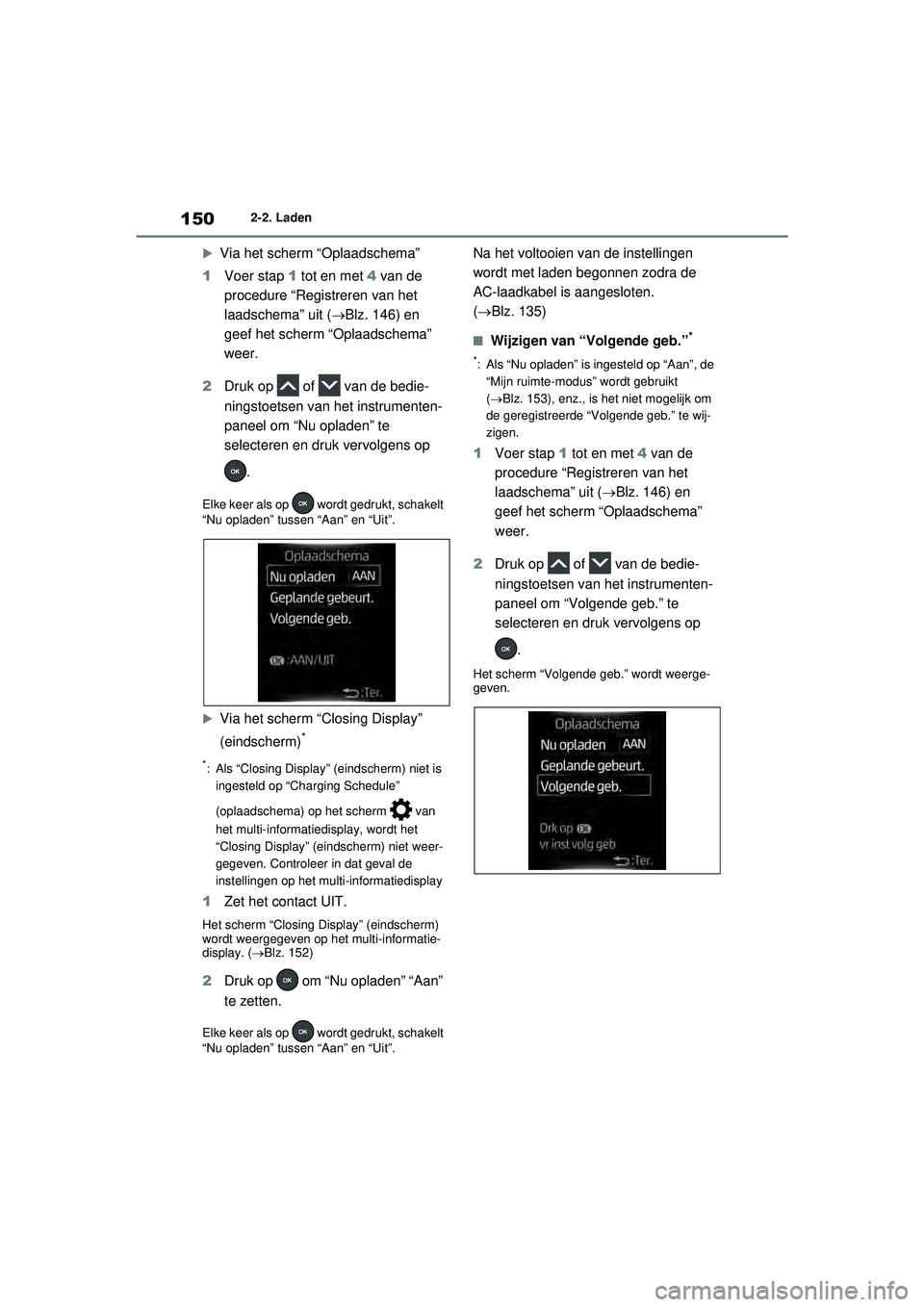

1502-2. Laden

Via het scherm “Oplaadschema”
1 Voer stap 1 tot en met 4 van de
procedure “Registreren van het
laadschema” uit ( Blz. 146) en
geef het scherm “Oplaadschema”
weer.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Nu opladen” te
selecteren en druk vervolgens op
.
Elke keer als op wordt gedrukt, schakelt
“Nu opladen” tussen “Aan” en “Uit”.

Via het scherm “Closing Display”
(eindscherm)
*
*: Als “Closing Display” (eindscherm) niet is ingesteld op “Charging Schedule”
(oplaadschema) op het scherm van
het multi-informatiedisplay, wordt het
“Closing Display” (eindscherm) niet weer-
gegeven. Controleer in dat geval de
instellingen op het multi-informatiedisplay
1 Zet het contact UIT.
Het scherm “Closing Display” (eindscherm)
wordt weergegeven op het multi-informatie-
display. ( Blz. 152)
2Druk op om “Nu opladen” “Aan”
te zetten.
Elke keer als op wordt gedrukt, schakelt
“Nu opladen” tussen “Aan” en “Uit”.
Na het voltooien van de instellingen
wordt met laden begonnen zodra de
AC-laadkabel is aangesloten.
(Blz. 135)
■Wijzigen van “Volgende geb.”*
*: Als “Nu opladen” is ingesteld op “Aan”, de
“Mijn ruimte-modus” wordt gebruikt
( Blz. 153), enz., is het niet mogelijk om
de geregistreerde “Volgende geb.” te wij-
zigen.
1 Voer stap 1 tot en met 4 van de
procedure “Registreren van het
laadschema” uit ( Blz. 146) en
geef het scherm “Oplaadschema”
weer.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Volgende geb.” te
selecteren en druk vervolgens op
.
Het scherm “Volgende geb.” wordt weerge-
geven.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 150 Wednesday, February 3, 2021 2:42 PM

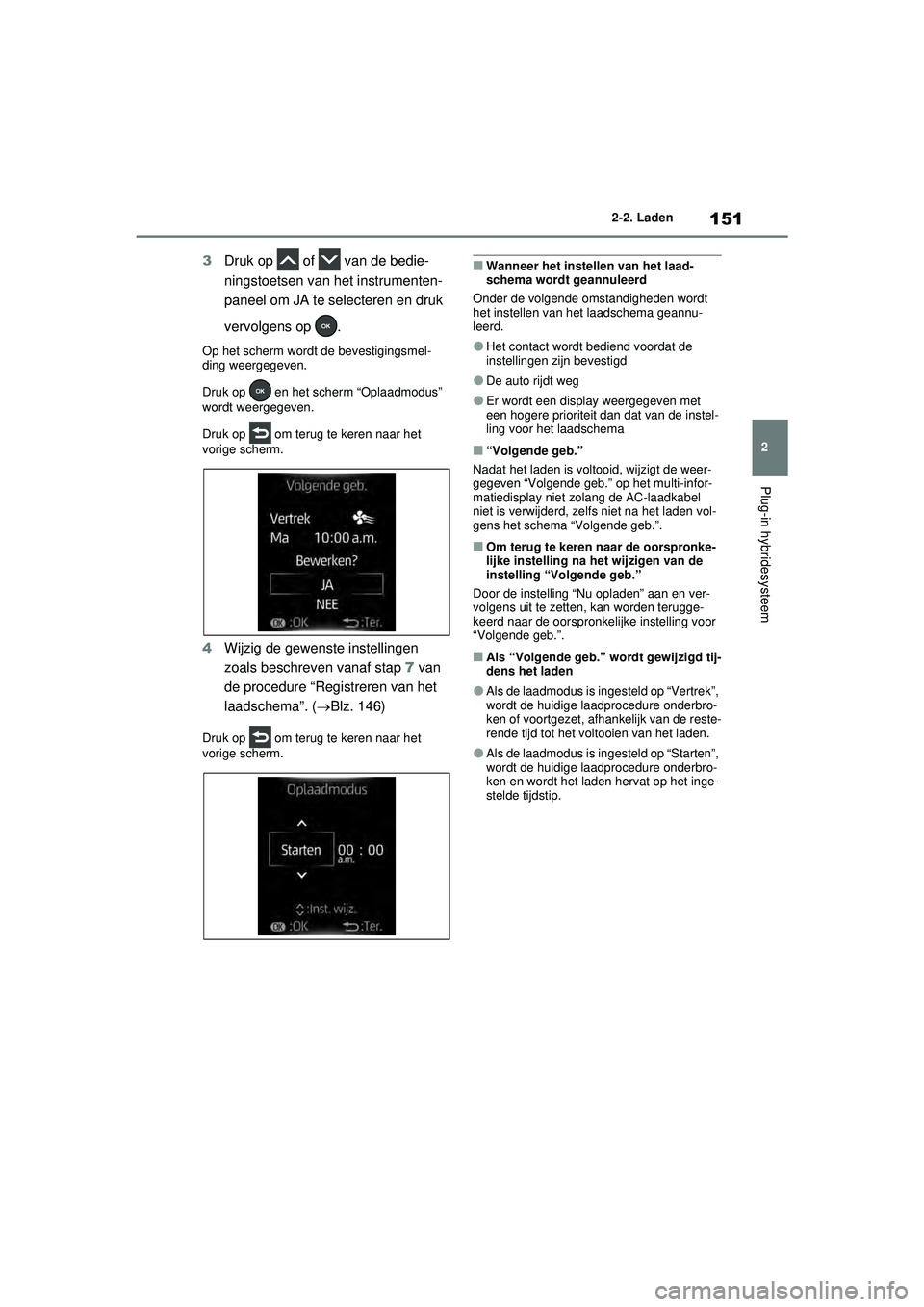

151
2
2-2. Laden
Plug-in hybridesysteem
3
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om JA te selecteren en druk
vervolgens op .
Op het scherm wordt de bevestigingsmel-
ding weergegeven.
Druk op en het scherm “Oplaadmodus”
wordt weergegeven.
Druk op om terug te keren naar het
vorige scherm.
4Wijzig de gewenste instellingen
zoals beschreven vanaf stap 7 van
de procedure “Registreren van het
laadschema”. ( Blz. 146)
Druk op om terug te keren naar het
vorige scherm.
■Wanneer het instellen van het laad-
schema wordt geannuleerd
Onder de volgende omstandigheden wordt
het instellen van het laadschema geannu-
leerd.
●Het contact wordt bediend voordat de
instellingen zijn bevestigd
●De auto rijdt weg
●Er wordt een display weergegeven met
een hogere prioriteit dan dat van de instel-
ling voor het laadschema
■“Volgende geb.”
Nadat het laden is voltooid, wijzigt de weer-
gegeven “Volgende geb.” op het multi-infor-
matiedisplay niet zolang de AC-laadkabel
niet is verwijderd, zelfs niet na het laden vol-
gens het schema “Volgende geb.”.
■Om terug te keren naar de oorspronke-
lijke instelling na het wijzigen van de
instelling “Volgende geb.”
Door de instelling “Nu opladen” aan en ver-
volgens uit te zetten, kan worden terugge-
keerd naar de oorspronkel ijke instelling voor
“Volgende geb.”.
■Als “Volgende geb.” wordt gewijzigd tij-
dens het laden
●Als de laadmodus is ingesteld op “Vertrek”,
wordt de huidige laadprocedure onderbro-
ken of voortgezet, afhankelijk van de reste-
rende tijd tot het voltooien van het laden.
●Als de laadmodus is ingesteld op “Starten”,
wordt de huidige laadprocedure onderbro-
ken en wordt het laden hervat op het inge-
stelde tijdstip.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 151 Wednesday, February 3, 2021 2:42 PM

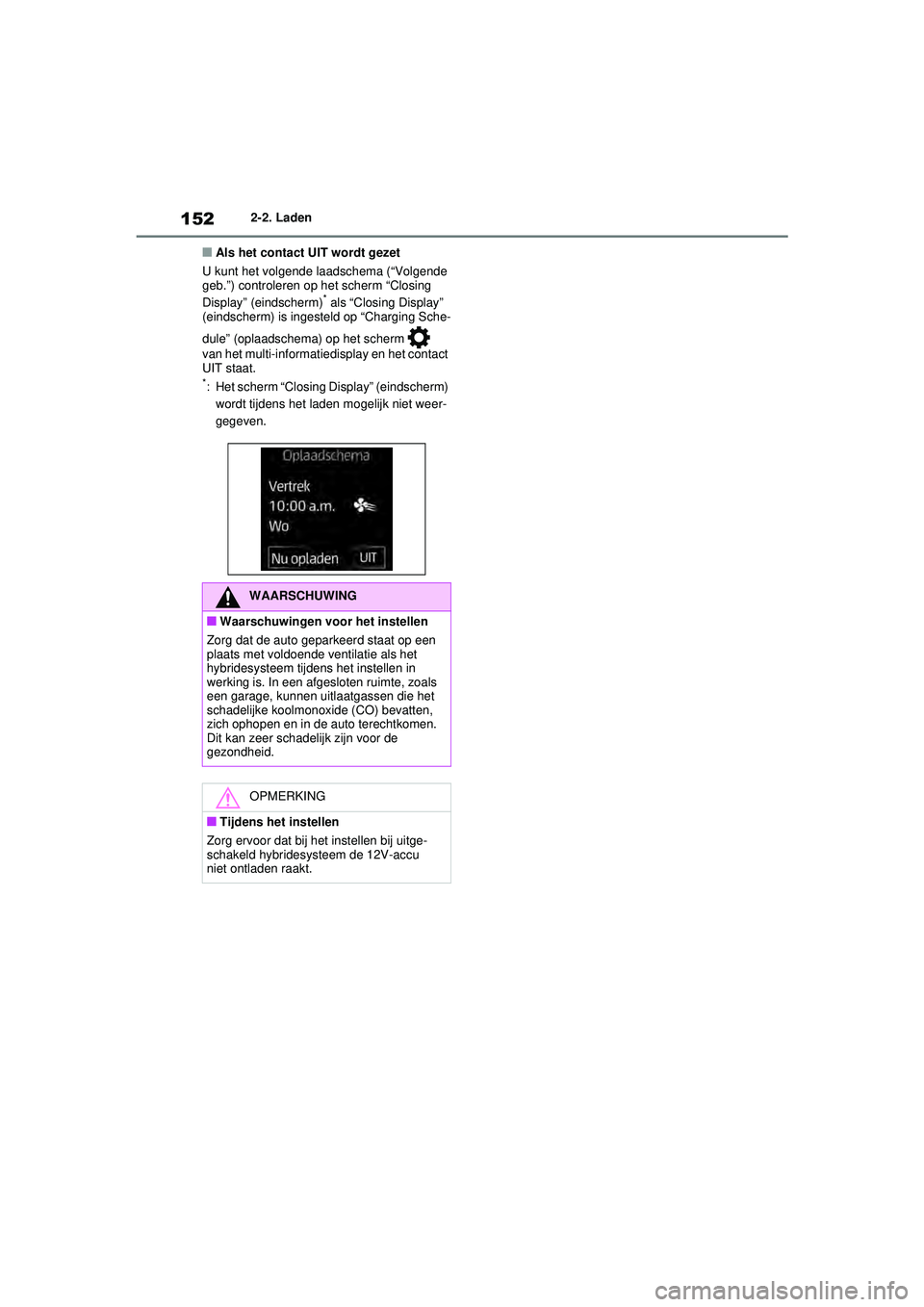

1522-2. Laden
■Als het contact UIT wordt gezet
U kunt het volgende laadschema (“Volgende
geb.”) controleren op het scherm “Closing
Display” (eindscherm)
* als “Closing Display”
(eindscherm) is ingeste ld op “Charging Sche-
dule” (oplaadschema) op het scherm
van het multi-informatiedisplay en het contact
UIT staat.
*: Het scherm “Closing Display” (eindscherm) wordt tijdens het laden mogelijk niet weer-
gegeven.
WAARSCHUWING
■Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tijdens het instellen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan zeer schadelijk zijn voor de
gezondheid.
OPMERKING
■Tijdens het instellen
Zorg ervoor dat bij het instellen bij uitge-
schakeld hybridesysteem de 12V-accu
niet ontladen raakt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 152 Wednesday, February 3, 2021 2:42 PM

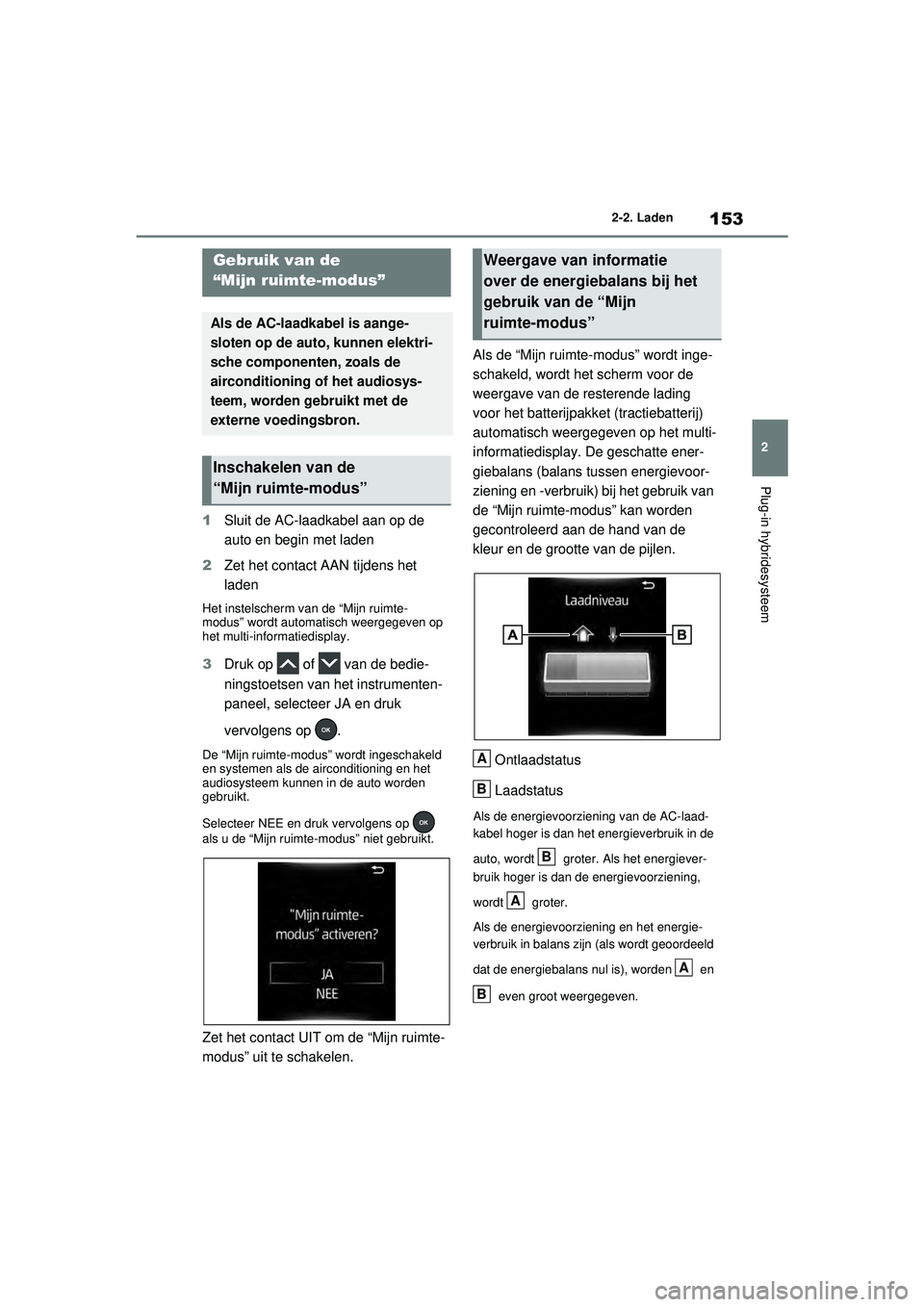

153
2
2-2. Laden
Plug-in hybridesysteem
1
Sluit de AC-laadkabel aan op de
auto en begin met laden
2 Zet het contact AAN tijdens het
laden
Het instelscherm van de “Mijn ruimte-
modus” wordt automatisch weergegeven op
het multi-informatiedisplay.
3Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer JA en druk
vervolgens op .
De “Mijn ruimte-modus” wordt ingeschakeld
en systemen als de airconditioning en het
audiosysteem kunnen in de auto worden
gebruikt.
Selecteer NEE en druk vervolgens op
als u de “Mijn ruimte-modus” niet gebruikt.
Zet het contact UIT om de “Mijn ruimte-
modus” uit te schakelen. Als de “Mijn ruimte-modus” wordt inge-
schakeld, wordt het scherm voor de
weergave van de resterende lading
voor het batterijpakket (tractiebatterij)
automatisch weergegeven op het multi-
informatiedisplay. De geschatte ener-
giebalans (balans tussen energievoor-
ziening en -verbruik) bij het gebruik van
de “Mijn ruimte-modus” kan worden
gecontroleerd aan de hand van de
kleur en de grootte van de pijlen.
Ontlaadstatus
Laadstatus
Als de energievoorziening van de AC-laad-
kabel hoger is dan het energieverbruik in de
auto, wordt groter. Als het energiever-
bruik hoger is dan de energievoorziening,
wordt groter.
Als de energievoorziening en het energie-
verbruik in balans zijn (als wordt geoordeeld
dat de energiebalans nul is), worden en even groot weergegeven.
Gebruik van de
“Mijn ruimte-modus”
Als de AC-laadkabel is aange-
sloten op de auto, kunnen elektri-
sche componenten, zoals de
airconditioning of het audiosys-
teem, worden gebruikt met de
externe voedingsbron.
Inschakelen van de
“Mijn ruimte-modus”
Weergave van informatie
over de energiebalans bij het
gebruik van de “Mijn
ruimte-modus”
A
B
B
A
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 153 Wednesday, February 3, 2021 2:42 PM

1542-2. Laden
■Als een portier wordt ontgrendeld bij
het gebruik van de “Mijn ruimte-modus”
De laadstekker wordt ontgrendeld, het laden
wordt onderbroken en de “Mijn ruimte-
modus” wordt uitgeschakeld. Sluit de AC-
laadkabel weer aan en schakel de “Mijn
ruimte-modus” in ( Blz. 153) om de “Mijn
ruimte-modus” weer te gebruiken. Als u
gebruikmaakt van de “M ijn ruimte-modus” bij
een openbaar laadstation, moet de proce-
dure voor het beginnen met laden met behulp
van de lader mogelijk opnieuw worden uitge-
voerd vóór het inschakelen van de “Mijn
ruimte-modus”.
■Weergave op het instrumentenpaneel
tijdens het laden
Als tijdens het laden ongeveer 100 seconden
verstreken zijn nadat het contact AAN is
gezet en de “Mijn ruimte-modus” niet is inge-
schakeld, gaat het contact automatisch UIT.
■Bij gebruik van de “Mijn ruimte-modus”
De volgende zaken kunnen zich voordoen.
●Als de resterende lading in het batterijpak-
ket (tractiebatterij) de onderlimiet bereikt,
wordt de airconditioning automatisch uitge-
schakeld.
In dat geval kan de airconditioning niet
worden gebruikt totdat de resterende
lading in het batterijpakket (tractiebatterij)
toeneemt. Zet het contact UIT en schakel
de “Mijn ruimte-modus” in als de reste-
rende lading van het batterijpakket (tractie-
batterij) weer op peil is.
●Als de buitentemperatuur laag is, is het
vermogen van de verwarming mogelijk
beperkt doordat de werking van de aircon-
ditioning beperkt is.
●Er worden mogelijk waarschuwings- en
controlelampjes, zoals het waarschuwings-
lampje elektrische stuurbekrachtiging en
het motorcontrolelampje (geel) ingescha-
keld, maar dat duidt niet op een storing.
Tevens worden de koplampen ingescha-
keld als de omgeving donker is.
(  Blz. 332)
■Wanneer er een laadschema is geregis-
treerd
Als de “Mijn ruimte-modus” wordt ingescha-
keld terwijl het laadschema stand-by staat,
worden laadschema's genegeerd en wordt
met laden begonnen.
■Als de “Mijn ruimte-modus” wordt
gebruikt terwijl het batterijpakket (trac-
tiebatterij) volledig geladen is.
Als het contact AAN wordt gezet terwijl het
batterijpakket (tractiebatterij) volledig gela-
den is en de laadstekker die energie levert,
aangesloten is, wordt “Charging Port Lid is
Open” (klep oplaadpoort is open) weergege-
ven op het multi-informatiedisplay. Druk in
dat geval op van de bedieningstoetsen
van het instrumentenpaneel om het instel-
scherm van de “Mijn ruimte-modus” weer te
geven en selecteer vervolgens “Mijn ruimte-
modus”.
Als de “Mijn ruimte-modus” wordt gebruikt
terwijl het batterijpakket (tractiebatterij) volle-
dig geladen is, wordt de energie van het bat-
terijpakket (tractiebatterij) mogelijk verbruikt.
In dat geval wordt er mogelijk opnieuw gela-
den.
■Wanneer er een melding met betrekking
tot de “Mijn ruimte-modus” wordt weer-
gegeven
Volg de volgende correctieprocedures als er
een melding wordt weergegeven op het
multi-informatiedisplay terwijl de “Mijn ruimte-
modus” wordt gebruikt of wordt geprobeerd
deze in te schakelen.
●“Traction battery is too low for “My Room
Mode”” (lading tractiebatterij te laag voor
“Mijn ruimte-modus”)
Er is niet voldoende resterende lading in het
batterijpakket (tractiebatterij) om de “Mijn
ruimte-modus” in te schakelen.
Wacht totdat de lading van het batterijpakket
(tractiebatterij) toeneemt en schakel vervol-
gens de “Mijn ruimte-modus” in.
●““My Room Mode” has stopped due to low
traction battery” (“Mijn ruimte-modus” is
uitgeschakeld ten gevolge van ontladen
tractiebatterij)
De resterende lading in het batterijpakket
(tractiebatterij) is onvoldoende.
Schakel de “Mijn ruimte-modus” uit en laad
het batterijpakket (tractiebatterij).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 154 Wednesday, February 3, 2021 2:42 PM

155
2
2-2. Laden
Plug-in hybridesysteem
●“My Room Mode” will stop when traction
battery is too low Reduce power usage to
continue using “My Room Mode”” (“Mijn
ruimte-modus wordt uitgeschakeld als
lading tractiebatterij te laag is, beperk
energieverbruik om “Mijn ruimte-modus” te
blijven gebruiken)
Het energieverbruik in de auto is hoger dan
de energie waarmee het batterijpakket (trac-
tiebatterij) wordt geladen en de resterende
lading van het batterijpakke t (tractiebatterij) is
te laag.
*
• De “Mijn ruimte-modus” wordt uitgescha- keld, tenzij het energieverbruik in de auto
wordt verlaagd.
• Schakel, om de “Mijn ruimte-modus” te blij- ven gebruiken, systemen als de airconditi-
oning en het audiosysteem uit om de
resterende lading van het batterijpakket
(tractiebatterij) te verhogen.
*: De status van de energiebalans tijdens het
gebruik van de “Mijn ruimte-modus” kan
worden gecontroleerd op het scherm voor
de weergave van de resterende lading
voor het batterijpakket (tractiebatterij) dat
wordt weergegeven op het multi-informa-
tiedisplay.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de “Mijn ruimte-
modus”
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kunnen er ernstige gezondheids-
problemen ontstaan.
●Laat nooit kinderen, hulpbehoevenden
of dieren in de auto achter. Het systeem
wordt mogelijk automatisch uitgescha-
keld, zodat de temperatuur in de auto
kan stijgen of dalen, wat kan resulteren
in een zonnesteek, uitdroging of onder-
koeling. Systemen, zoals de ruitenwis-
sers, kunnen ook worden gebruikt,
hetgeen kan leiden tot onbedoelde wer-
king en ongevallen.
●Controleer vóór gebruik zorgvuldig of de
omgeving van de auto veilig is.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 155 Wednesday, February 3, 2021 2:42 PM

1562-2. Laden
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure uit.
■Het controlelampje Power op het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsyst eem) gaat niet branden, zelfs niet
als de stekker is aangesloten op een externe voedingsbron.
Wanneer de normale procedure voor opladen niet kan
worden uitgevoerd
Als het laden niet start, ook al is de normale procedure gevolgd, controleer
dan elk van de onderstaande items.
Als er een waarschuwingsmelding verschijnt op het multi-informatiedisplay, raad-
pleeg dan ook Blz. 160.
Wanneer de normale procedure voor opladen niet kan worden
uitgevoerd
Waarschijnlijke oorzaakCorrectieprocedure
De stekker is niet goed aangesloten op de
contactdoosControleer of de stekker goed is aangesloten
op de contactdoos.
De elektriciteit is uitgevallenVoer de laadprocedure nogmaals uit als er
weer elektriciteit beschikbaar is.
De op afstand bedienbare schakelaar is uitge-
schakeldSchakel de op afstand bedienbare schake-
laar, indien aanwezig, in.
De zekering in het gebouw is doorgeslagen en
de elektriciteit is uitgevallen
Controleer of de zekering in orde is en, als dat
het geval is, of de auto geladen kan worden
via een andere contactdoos.
Als laden mogelijk is, kan de eerste contact-
doos defect zijn. Neem contact op met de
beheerder of een elektricien.
Kortsluiting tussen het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat
laadsysteem) en de stekkerStop onmiddellijk met laden en neem contact
op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 156 Wednesday, February 3, 2021 2:42 PM

157
2
2-2. Laden
Plug-in hybridesysteem
■Het waarschuwingslampje storing van het CCID (Charging Circuit Interrup-
ting Device, onderbrekingsapparaat laadsysteem) knippert.
■De laadindicator van de laadaansluiting gaat niet branden, ook al is de
laadstekker aangesloten.
Waarschijnlijke oorzaakCorrectieprocedure
Lekstroomdetectiefunctie of zelfdiagnosefunc-
tie in werking en voeding onderbroken
Als de spanning te laag is, kan het waarschu-
wingslampje storing gaan knipperen als er
interferentie is. Voer een resetprocedure uit
en sluit aan op een geschikte voedingsbron.
(
 Blz. 113)
Als het laden niet start, stop dan onmiddellijk
met laden en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Waarschijnlijke oorzaakCorrectieprocedure
De stekker zit niet goed in de contactdoosControleer of de stekker goed is aangesloten
op de contactdoos.
De laadstekker is niet goed aangesloten op
het AC-laadcontact
Controleer de aansluitstatus van de laadstek-
ker.
 Plaats de laadstekker bij het aansluiten
goed.
 Controleer na het aansluiten van de laad-
stekker of de laadindicator van de laadaan-
sluiting gaat branden.
Als de laadindicator van de laadaansluiting
niet gaat branden, zelfs niet wanneer de laad-
stekker goed is aangesloten, kan er sprake
zijn van een storing in het systeem. Stop
onmiddellijk met laden en neem contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Het batterijpakket (tractiebatterij) is al volledig
geladenAls het batterijpakket (tractiebatterij) volledig
geladen is, wordt de laadprocedure niet uitge-
voerd.
De lader werkt nietNeem contact op met de beheerder als er een
probleem is met de lader.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 157 Wednesday, February 3, 2021 2:42 PM

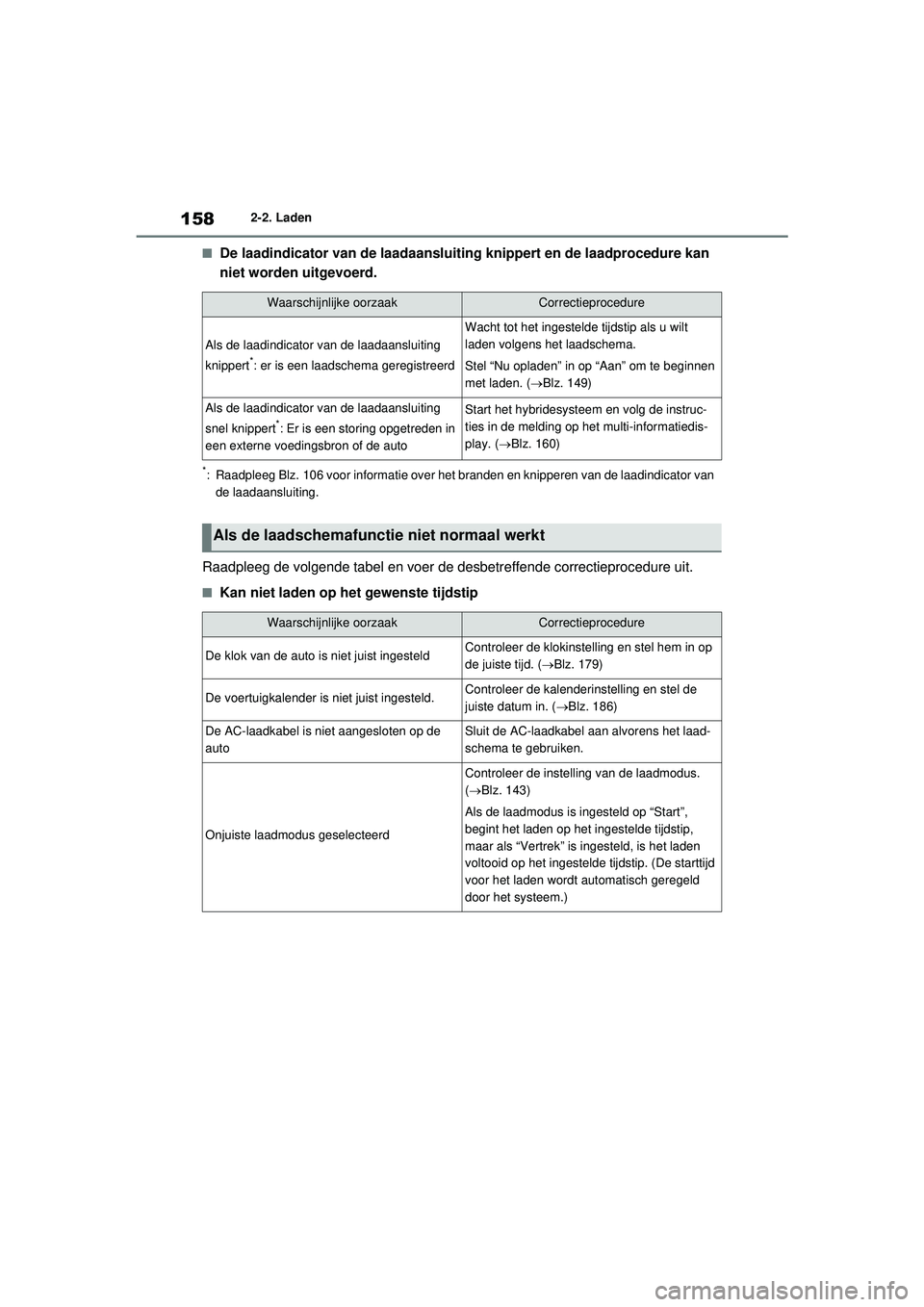

1582-2. Laden
■De laadindicator van de laadaansluiting knippert en de laadprocedure kan
niet worden uitgevoerd.
*: Raadpleeg Blz. 106 voor informatie over het branden en knipperen van de laadindicator van
de laadaansluiting.
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure uit.
■Kan niet laden op het gewenste tijdstip
Waarschijnlijke oorzaakCorrectieprocedure
Als de laadindicator van de laadaansluiting
knippert*: er is een laadschema geregistreerd
Wacht tot het ingestelde tijdstip als u wilt
laden volgens het laadschema.
Stel “Nu opladen” in op “Aan” om te beginnen
met laden. ( Blz. 149)
Als de laadindicator van de laadaansluiting
snel knippert*: Er is een storing opgetreden in
een externe voedingsbron of de auto
Start het hybridesysteem en volg de instruc-
ties in de melding op het multi-informatiedis-
play. ( Blz. 160)
Als de laadschemafunctie niet normaal werkt
Waarschijnlijke oorzaakCorrectieprocedure
De klok van de auto is niet juist ingesteldControleer de klokinstelling en stel hem in op
de juiste tijd. ( Blz. 179)
De voertuigkalender is niet juist ingesteld.Controleer de kalenderinstelling en stel de
juiste datum in. ( Blz. 186)
De AC-laadkabel is niet aangesloten op de
autoSluit de AC-laadkabel aan alvorens het laad-
schema te gebruiken.
Onjuiste laadmodus geselecteerd
Controleer de instelling van de laadmodus.
( Blz. 143)
Als de laadmodus is ingesteld op “Start”,
begint het laden op het ingestelde tijdstip,
maar als “Vertrek” is ingesteld, is het laden
voltooid op het ingestelde tijdstip. (De starttijd
voor het laden wordt automatisch geregeld
door het systeem.)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 158 Wednesday, February 3, 2021 2:42 PM
