TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

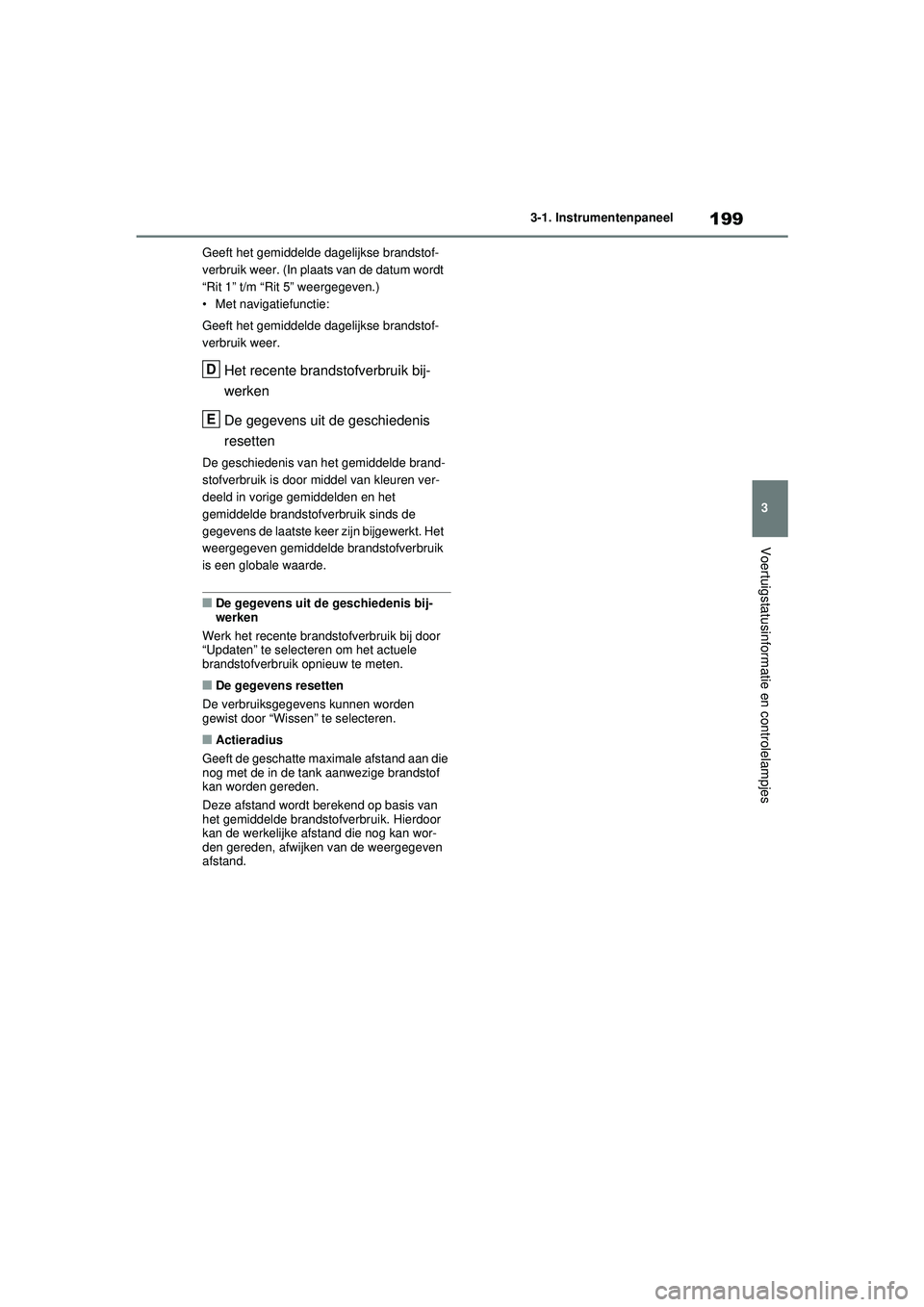

199
3
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Geeft het gemiddelde dagelijkse brandstof-
verbruik weer. (In plaats van de datum wordt
“Rit 1” t/m “Rit 5” weergegeven.)
• Met navigatiefunctie:
Geeft het gemiddelde dagelijkse brandstof-
verbruik weer.
Het recente brandstofverbruik bij-
werken
De gegevens uit de geschiedenis
resetten
De geschiedenis van het gemiddelde brand-
stofverbruik is door middel van kleuren ver-
deeld in vorige gemiddelden en het
gemiddelde brandstofverbruik sinds de
gegevens de laatste keer zijn bijgewerkt. Het
weergegeven gemiddelde brandstofverbruik
is een globale waarde.
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Updaten” te selecteren om het actuele
brandstofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” te selecteren.
■Actieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
D
E
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 199 Wednesday, February 3, 2021 2:42 PM

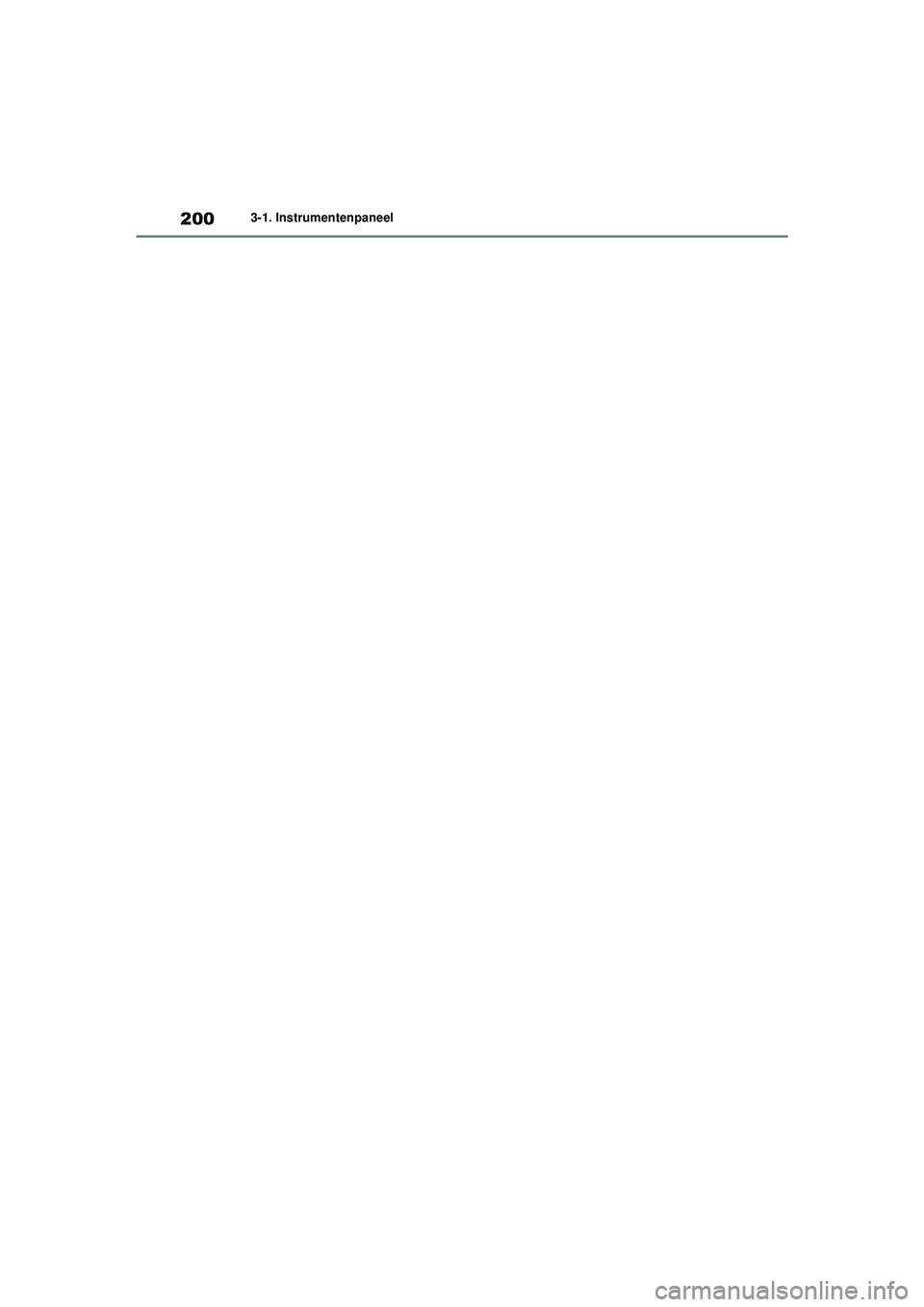

2003-1. Instrumentenpaneel
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 200 Wednesday, February 3, 2021 2:42 PM

4

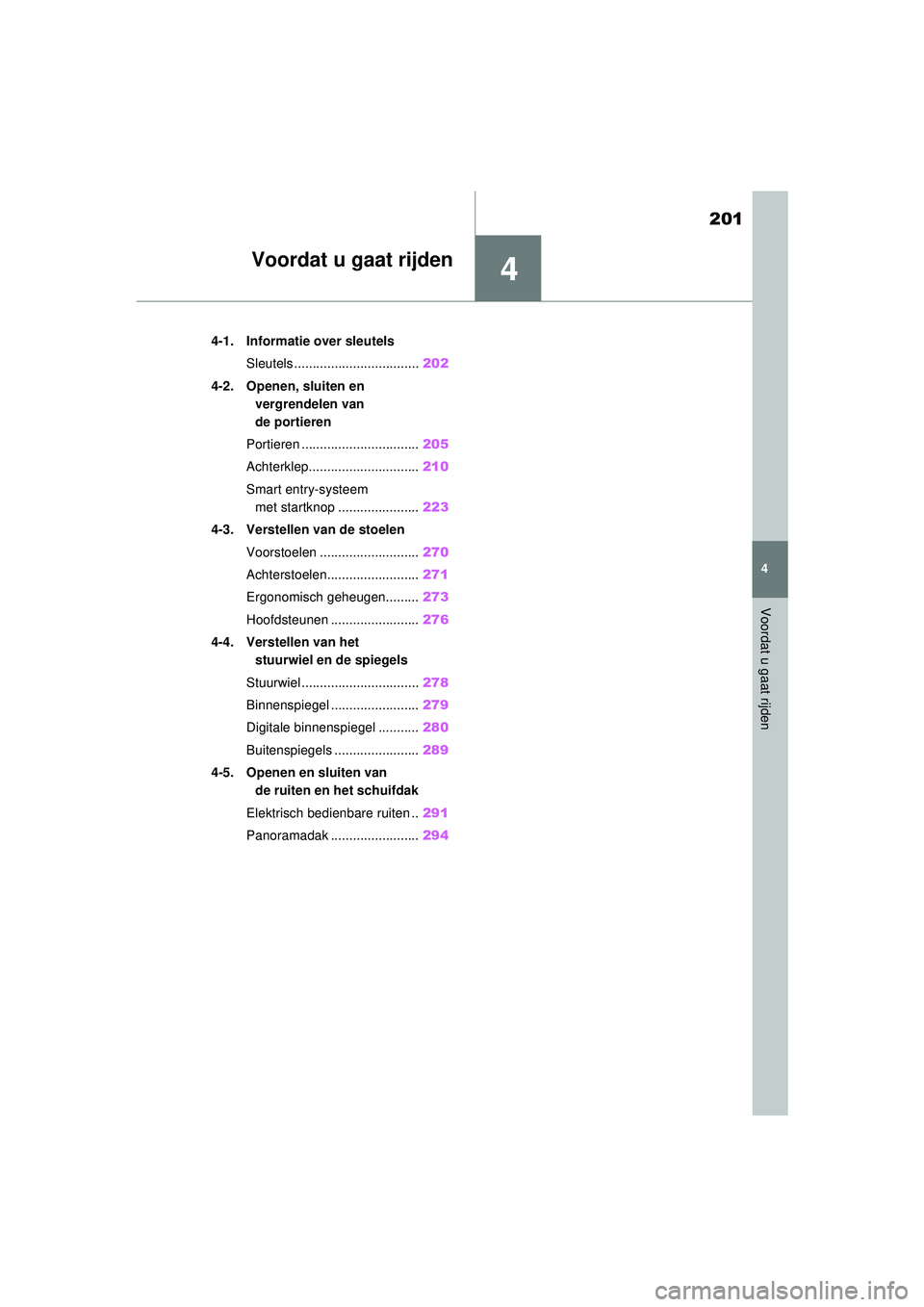

201
4
Voordat u gaat rijden
Voordat u gaat rijden
4-1. Informatie over sleutelsSleutels .................................. 202
4-2. Openen, sluiten en vergrendelen van
de portieren
Portieren ................................ 205
Achterklep.............................. 210
Smart entry-systeem met startknop ...................... 223
4-3. Verstellen van de stoelen
Voorstoelen ........................... 270
Achterstoelen......................... 271
Ergonomisch geheugen......... 273
Hoofdsteunen ........................ 276
4-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ................................ 278
Binnenspiegel ........................ 279
Digitale binnenspiegel ........... 280
Buitenspiegels ....................... 289
4-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten .. 291
Panoramadak ........................ 294
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 201 Wednesday, February 3, 2021 2:42 PM

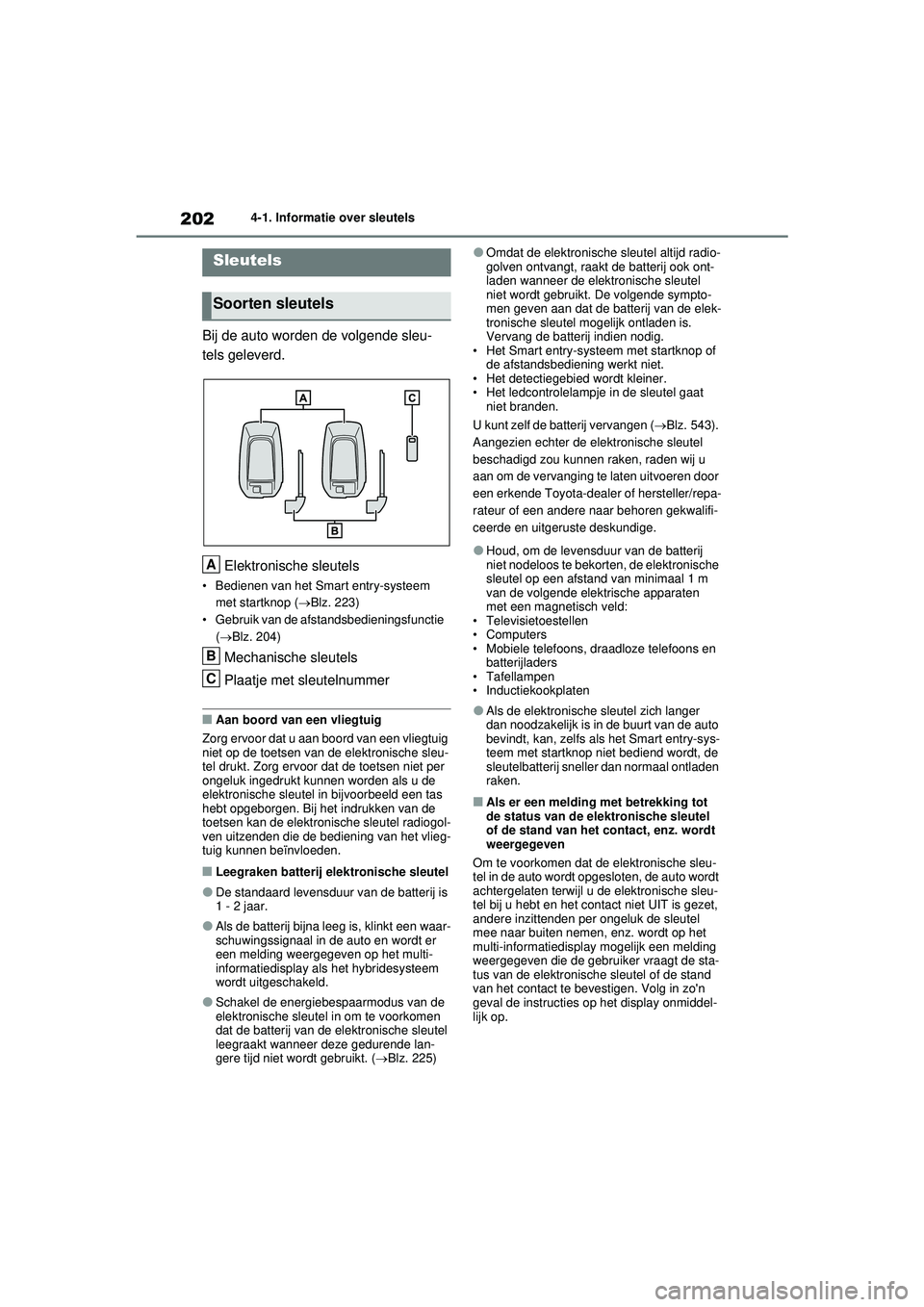

2024-1. Informatie over sleutels
4-1.Informatie over sleutels
Bij de auto worden de volgende sleu-
tels geleverd.Elektronische sleutels
• Bedienen van het Smart entry-systeem met startknop ( Blz. 223)
• Gebruik van de afstandsbedieningsfunctie ( Blz. 204)
Mechanische sleutels
Plaatje met sleutelnummer
■Aan boord van een vliegtuig
Zorg ervoor dat u aan boord van een vliegtuig
niet op de toetsen van de elektronische sleu-
tel drukt. Zorg ervoor dat de toetsen niet per
ongeluk ingedrukt kunnen worden als u de
elektronische sleutel in bijvoorbeeld een tas
hebt opgeborgen. Bij het indrukken van de
toetsen kan de elektronische sleutel radiogol-
ven uitzenden die de bediening van het vlieg-
tuig kunnen beïnvloeden.
■Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is
1 - 2 jaar.
●Als de batterij bijna leeg is, klinkt een waar-
schuwingssignaal in de auto en wordt er
een melding weergegeven op het multi-
informatiedisplay als het hybridesysteem
wordt uitgeschakeld.
●Schakel de energiebespaarmodus van de
elektronische sleutel in om te voorkomen
dat de batterij van de elektronische sleutel
leegraakt wanneer deze gedurende lan-
gere tijd niet wordt gebruikt. ( Blz. 225)
●Omdat de elektronische sl eutel altijd radio-
golven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel
niet wordt gebruikt. De volgende sympto-
men geven aan dat de batterij van de elek-
tronische sleutel mogelijk ontladen is.
Vervang de batterij indien nodig.
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
U kunt zelf de batterij vervangen ( Blz. 543).
Aangezien echter de el ektronische sleutel
beschadigd zou kunnen raken, raden wij u
aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Houd, om de levensduur van de batterij
niet nodeloos te bekor ten, de elektronische
sleutel op een afstand van minimaal 1 m
van de volgende elektrische apparaten
met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Tafellampen
• Inductiekookplaten
●Als de elektronische sleutel zich langer
dan noodzakelijk is in de buurt van de auto
bevindt, kan, zelfs als het Smart entry-sys-
teem met startknop niet bediend wordt, de
sleutelbatterij sneller dan normaal ontladen
raken.
■Als er een melding met betrekking tot
de status van de elektronische sleutel
of de stand van het contact, enz. wordt
weergegeven
Om te voorkomen dat de elektronische sleu-
tel in de auto wordt opgesloten, de auto wordt
achtergelaten terwijl u de elektronische sleu-
tel bij u hebt en het contact niet UIT is gezet,
andere inzittenden per ongeluk de sleutel
mee naar buiten nemen, enz. wordt op het
multi-informatiedisplay mogelijk een melding
weergegeven die de gebruiker vraagt de sta-
tus van de elektronische sleutel of de stand
van het contact te bevestigen. Volg in zo'n
geval de instructies op het display onmiddel-
lijk op.
Sleutels
Soorten sleutels
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 202 Wednesday, February 3, 2021 2:42 PM

203
4
4-1. Informatie over sleutels
Voordat u gaat rijden
■Als “Key Battery Low Replace Key Bat-
tery” (Batterij van sleutel zwak. Vervang
batterij.) wordt weergegeven op het
multi-informatiedisplay
De batterij van de elektronische sleutel is
(bijna) leeg. Vervang de batterij van de elek-
tronische sleutel. ( Blz. 543)
■Batterij vervangen
 Blz. 543
■Bevestiging van het aantal geregis-
treerde sleutels
Het aantal al geregistreerde sleutels kan wor-
den bevestigd. Neem voor meer informatie
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als “A New Key has been Registered
Contact Your Dealer for Details” (Er is
een nieuwe sleutel geregistreerd. Neem
contact op met dealer voor meer infor-
matie.) wordt weergegeven op het
multi-informatiedisplay
Deze melding wordt weergegeven elke keer
dat het bestuurdersportier wordt geopend als
de portieren van buitenaf worden ontgren-
deld gedurende ongeveer 10 dagen nadat er
een nieuwe elektronische sleutel is geregis-
treerd.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de melding wordt weergege-
ven, maar u geen nieuwe elektronische sleu-
tel hebt geregistreerd, om te controleren of er
een onbekende elektronische sleutel (anders
dan de sleutels die u in uw bezit hebt) is
geregistreerd.
OPMERKING
■Voorkomen van beschadiging van de
sleutel
●Laat de sleutels niet vallen, stel ze niet
bloot aan sterke schokken en buig ze
niet.
●Stel de sleutels niet langdurig bloot aan
hoge temperaturen.
●Voorkom dat de sleutels nat worden en
reinig ze niet in een ultrasoon reini-
gingsbad of iets dergelijks.
●Bevestig geen metaalhoudende of mag-
netische voorwerpen aan de sleutels en
houd de sleutels uit de buurt van derge-
lijke voorwerpen.
●Haal de sleutels niet uit elkaar.
●Plak geen stickers o.i.d. op het opper-
vlak van de elektronische sleutel.
●Houd de sleutels uit de buurt van appa-
raten die magnetische velden opwek-
ken, bijvoorbeeld te levisietoestellen,
audiosystemen en inductiekookplaten.
●Houd de sleutels uit de buurt van medi-
sche apparatuur, zoals laagfrequente
therapeutische uitrusting en therapeuti-
sche apparaten met microgolven, en
zorg ervoor dat u de sleutels niet bij u
draagt als u medische hulp ontvangt.
■De elektronische sleutel bij u dragen
Houd de elektronische sleutel altijd ten
minste 10 cm uit de buurt van ingescha-
kelde elektrische apparaten. Radiogolven
die worden uitgezonden door elektrische
apparaten die zich minder dan 10 cm van
de elektronische sleutel vandaan bevin-
den, kunnen de correcte werking van de
sleutel hinderen.
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
 Blz. 604
■Wanneer u een elektronische sleutel
verliest
 Blz. 603
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 203 Wednesday, February 3, 2021 2:42 PM

2044-1. Informatie over sleutels
De elektronische sleutels zijn voorzien
van de volgende afstandsbediening:Vergrendelen van alle portieren
(Blz. 205)
Sluiten van de zijruiten
*1 en het
panoramadak
*1, 2 (  Blz. 205)
Ontgrendelen van alle portieren
( Blz. 205)
Openen van de zijruiten
*1 en het
panoramadak
*1, 2 (  Blz. 205)
Openen en sluiten van de elektrisch
bedienbare achterklep
*2
( Blz. 214)
Bediening van de op afstand
bedienbare airconditioning
( Blz. 460)
*1: Deze instellingen moeten aan de per-
soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*2: Indien aanwezig
Schuif het ontgrendelknopje opzij
om de mechanische sleutel uit de elek-
tronische sleutel te verwijderen.
De mechanische sleutel kan maar in één
richting ingestoken worden, aangezien
slechts één zijde van de sleutel van een
groef is voorzien. Als u de sleutel niet in de
slotcilinder kunt steken, draait u de sleutel
om en probeert u het opnieuw.
Bewaar de mechanische sleutel na gebruik
in de elektronische sleutel. Zorg dat u de
mechanische sleutel en de elektronische
sleutel bij u hebt. Als de batterij van de elek-
tronische sleutel leeg is of de instapfunctie
niet goed werkt, bent u op de mechanische
sleutel aangewezen. ( Blz. 604)
■Wanneer u de sleutel van de auto moet
achterlaten bij een parkeerwachter
Vergrendel indien nodig het dashboardkastje.
(  Blz. 469)
Verwijder de mechanische sleutel voor eigen
gebruik en geef alleen de elektronische sleu-
tel aan de parkeerwachter.
■Als u uw mechanische sleutels verliest
 Blz. 603
■Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
Afstandsbediening
A
B
C
D
E
F
Gebruik van de mechanische
sleutel
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 204 Wednesday, February 3, 2021 2:42 PM

205
4
4-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
4-2.Openen, sluiten en vergrendelen van de portieren
■Met de instapfunctie
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om de
portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
portiergreep) aan om de portieren te
vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Met de afstandsbediening
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te sluiten.
*
2Ontgrendelen van alle portieren
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te openen.*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Instellen van de ontgrendelfunctie
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld. Bedien de
toetsen in de auto of binnen ongeveer 1 m
van de auto.
1 Zet het contact UIT.
2 Schakel de inbraaksensor en de helling-
sensor van het alarmsysteem uit om tij-
dens het veranderen van de instellingen
het alarm niet onbedoeld te activeren.
(indien aanwezig) ( Blz. 79)
3 Houd de toets of inge-
drukt en houd tegelijkertijd de toets
gedurende ongeveer 5 secon-
den ingedrukt als het controlelampje in
de sleutel uit is.
Portieren
De portieren kunnen worden ver-
grendeld en ontgrendeld met de
instapfunctie, de afstandsbedie-
ning, de schakelaars van de cen-
trale vergrendeling of de
vergrendelknoppen aan de bin-
nenzijde van de portieren.
De klep van de laadaansluiting en de
laadstekker worden ook vergrendeld
en ontgrendeld. ( Blz. 121)
Van buitenaf ontgrendelen en
vergrendelen van de portieren
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 205 Wednesday, February 3, 2021 2:42 PM

2064-2. Openen, sluiten en vergrendelen van de portieren
De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 3 .)
Auto's met een alarm: om te voorkomen dat
het alarm onbedoeld wordt geactiveerd, moet
u de portieren ontgrendelen met de afstands-
bediening en een portier openen en sluiten
als de instellingen eenmaal zijn gewijzigd.
(Als er binnen 30 seconden nadat op
is gedrukt geen portier wordt geopend, wor-
den de portieren weer vergrendeld en wordt
het alarm automatisch ingeschakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. ( Blz. 78)
■Systeem voor crashportierontgrende-
ling
Als de auto aan een sterke schok wordt
blootgesteld, worden alle portieren ontgren-
deld. Of het systeem in werking treedt, is
afhankelijk van de kracht van de schok of het
type ongeval.
■Feedbacksignalen
Portieren: De alarmknipperlichten knipperen
om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
Zijruiten en panoramadak (indien aanwezig):
Er klinkt een zoemer om aan te geven dat de
zijruiten en het panoramadak worden
bediend.
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld. (Afhankelijk van de locatie van
de elektronische sleutel wordt echter moge-
lijk vastgesteld dat de sleutel in de auto is. In
dit geval blijft de auto mogelijk ontgrendeld.)
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
aan de bovenzijde van de portiergreep
Als het portier niet kan worden vergrendeld,
zelfs niet wanneer het sensorgebied boven-
aan wordt aangeraakt, kunt u proberen de
sensorgebieden bovenaan en onderaan
tegelijkertijd aan te raken.
Wanneer u handschoenen draagt, trek deze
dan uit.
■Zoemer centrale vergrendeling
In de volgende situaties klinkt er gedurende 5
seconden onafgebroken een zoemer. Sluit
alle portieren volledig en vergrendel de por-
tieren opnieuw.
●Als geprobeerd wordt de portieren te ver-
grendelen met het Smart entry-systeem
met startknop terwijl een ander portier dan
het portier dat u vergrendelt niet geheel
gesloten is.
●Als geprobeerd wordt de portieren te ver-
grendelen met de afstandsbediening wan-
neer een portier niet geheel gesloten is.
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vasthoudt
of op de schakelaar
achterklep openen
drukt, worden alle por-
tieren ontgrendeld.
Exterieur: Twee piepsignalen
Als u de portiergreep
van het voorpassa-
giersportier of
bestuurdersportier
vasthoudt of op de
schakelaar achterklep
openen drukt, worden
alle portieren ontgren-
deld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 206 Wednesday, February 3, 2021 2:42 PM

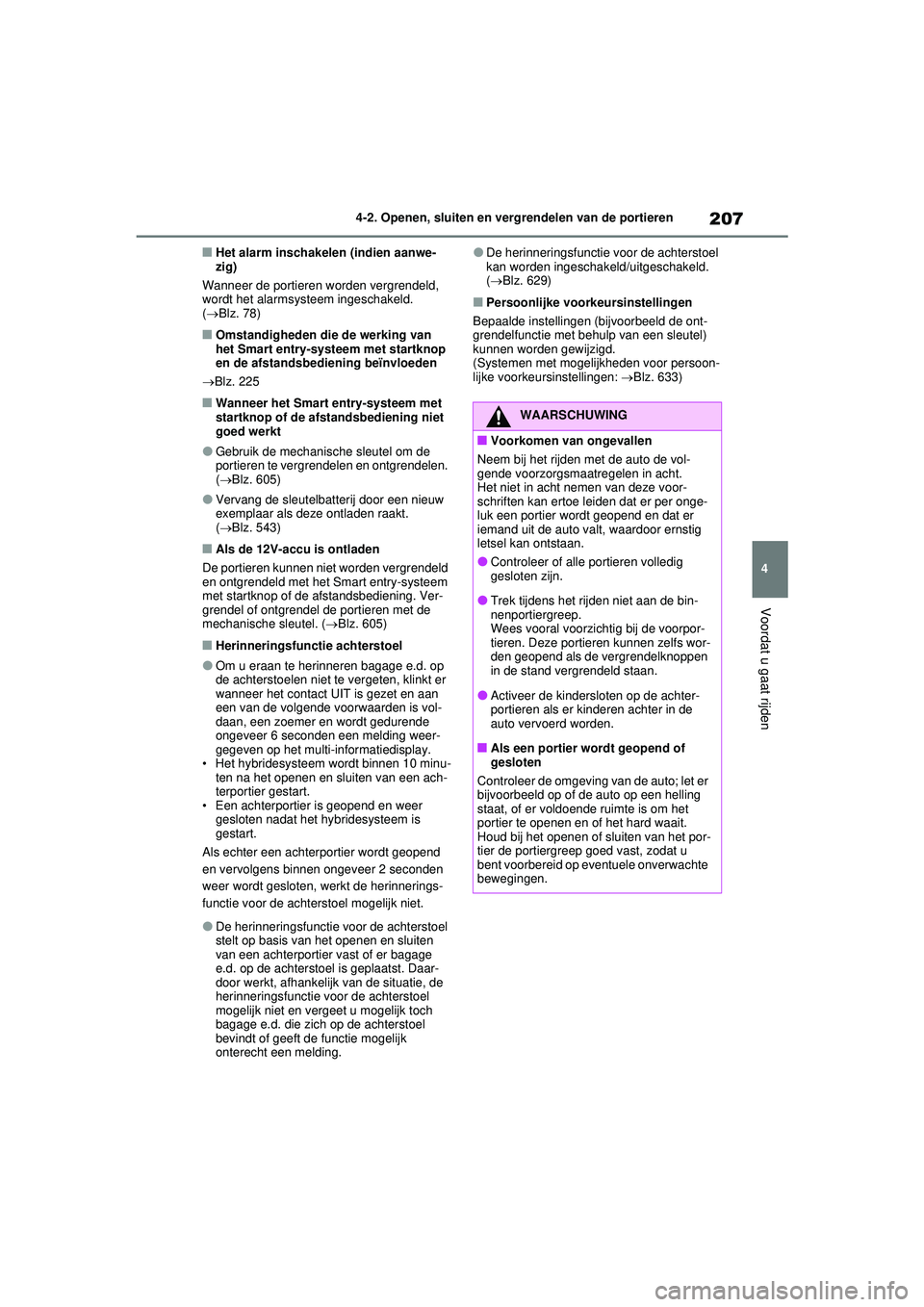

207
4
4-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Het alarm inschakelen (indien aanwe-
zig)
Wanneer de portieren worden vergrendeld,
wordt het alarmsysteem ingeschakeld.
(  Blz. 78)
■Omstandigheden die de werking van
het Smart entry-systeem met startknop
en de afstandsbediening beïnvloeden
 Blz. 225
■Wanneer het Smart entry-systeem met
startknop of de afstandsbediening niet
goed werkt
●Gebruik de mechanische sleutel om de
portieren te vergrendelen en ontgrendelen.
( Blz. 605)
●Vervang de sleutelbatterij door een nieuw
exemplaar als deze ontladen raakt.
( Blz. 543)
■Als de 12V-accu is ontladen
De portieren kunnen niet worden vergrendeld
en ontgrendeld met het Smart entry-systeem
met startknop of de afstandsbediening. Ver-
grendel of ontgrendel de portieren met de
mechanische sleutel. ( Blz. 605)
■Herinneringsfunctie achterstoel
●Om u eraan te herinneren bagage e.d. op
de achterstoelen niet te vergeten, klinkt er
wanneer het contact UIT is gezet en aan
een van de volgende voorwaarden is vol-
daan, een zoemer en wordt gedurende
ongeveer 6 seconden een melding weer-
gegeven op het multi-informatiedisplay.
• Het hybridesysteem wordt binnen 10 minu- ten na het openen en sluiten van een ach-
terportier gestart.
• Een achterportier is geopend en weer gesloten nadat het hybridesysteem is
gestart.
Als echter een achterportier wordt geopend
en vervolgens binnen ongeveer 2 seconden
weer wordt gesloten, werkt de herinnerings-
functie voor de acht erstoel mogelijk niet.
●De herinneringsfunctie voor de achterstoel
stelt op basis van het openen en sluiten
van een achterportier vast of er bagage
e.d. op de achterstoel is geplaatst. Daar-
door werkt, afhankelijk van de situatie, de
herinneringsfunctie voor de achterstoel
mogelijk niet en vergeet u mogelijk toch
bagage e.d. die zich op de achterstoel
bevindt of geeft de functie mogelijk
onterecht een melding.
●De herinneringsfunctie voor de achterstoel
kan worden ingeschakeld/uitgeschakeld.
( Blz. 629)
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de ont-
grendelfunctie met behulp van een sleutel)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 633)
WAARSCHUWING
■Voorkomen van ongevallen
Neem bij het rijden met de auto de vol-
gende voorzorgsmaatregelen in acht.
Het niet in acht nemen van deze voor-
schriften kan ertoe leiden dat er per onge-
luk een portier wordt geopend en dat er
iemand uit de auto valt, waardoor ernstig
letsel kan ontstaan.
●Controleer of alle portieren volledig
gesloten zijn.
●Trek tijdens het rijden niet aan de bin-
nenportiergreep.
Wees vooral voorzichtig bij de voorpor-
tieren. Deze portieren kunnen zelfs wor-
den geopend als de vergrendelknoppen
in de stand vergrendeld staan.
●Activeer de kindersloten op de achter-
portieren als er kinderen achter in de
auto vervoerd worden.
■Als een portier wordt geopend of
gesloten
Controleer de omgeving van de auto; let er
bijvoorbeeld op of de auto op een helling
staat, of er voldoende ruimte is om het
portier te openen en of het hard waait.
Houd bij het openen of sluiten van het por-
tier de portiergreep goed vast, zodat u
bent voorbereid op eventuele onverwachte
bewegingen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 207 Wednesday, February 3, 2021 2:42 PM

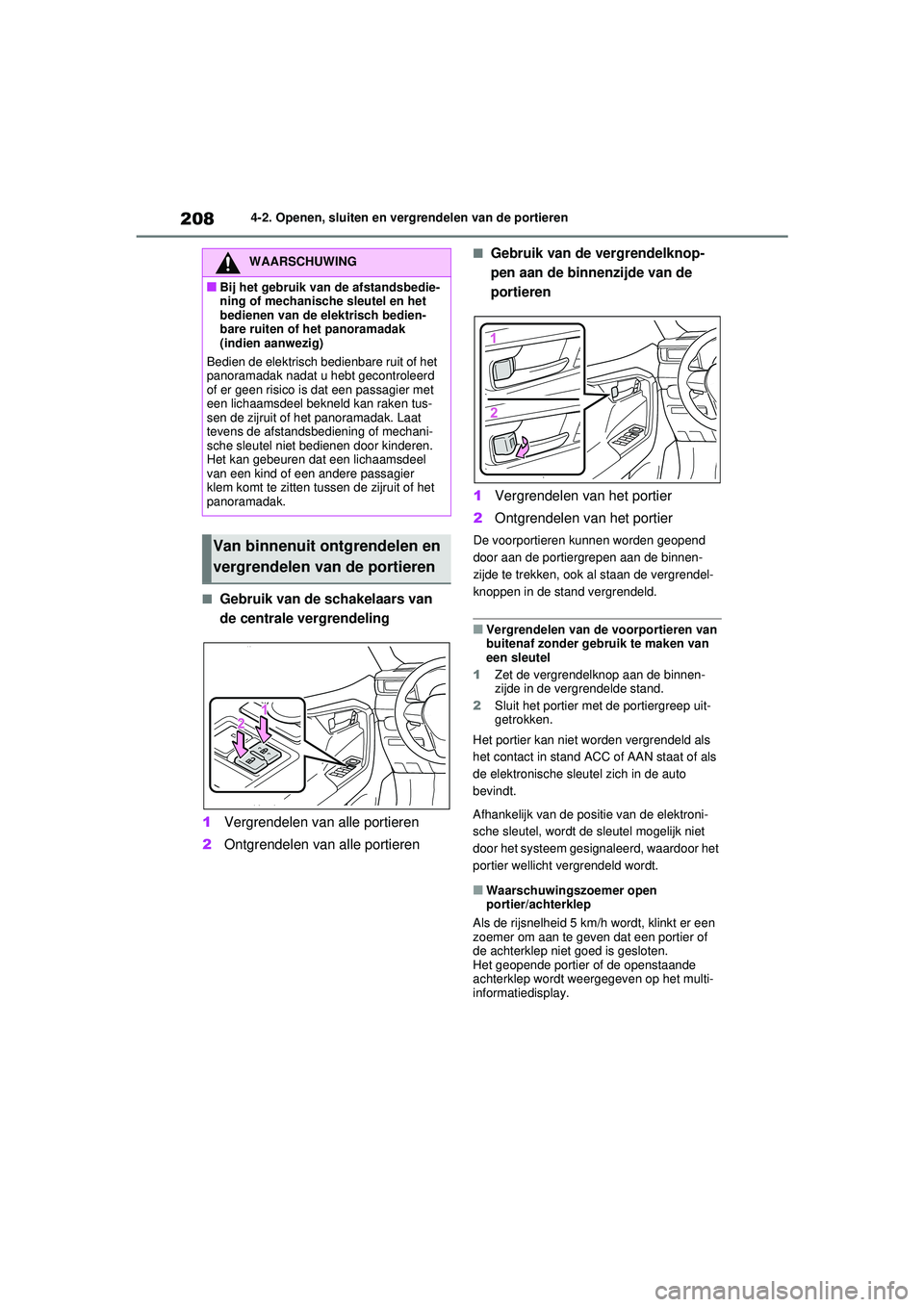

2084-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de schakelaars van
de centrale vergrendeling
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Gebruik van de vergrendelknop-
pen aan de binnenzijde van de
portieren
1 Vergrendelen van het portier
2 Ontgrendelen van het portier
De voorportieren kunnen worden geopend
door aan de portiergrepen aan de binnen-
zijde te trekken, ook al staan de vergrendel-
knoppen in de stand vergrendeld.
■Vergrendelen van de voorportieren van
buitenaf zonder gebruik te maken van
een sleutel
1 Zet de vergrendelknop aan de binnen-
zijde in de vergrendelde stand.
2 Sluit het portier met de portiergreep uit-
getrokken.
Het portier kan niet worden vergrendeld als
het contact in stand ACC of AAN staat of als
de elektronische sleutel zich in de auto
bevindt.
Afhankelijk van de positie van de elektroni-
sche sleutel, wordt de sleutel mogelijk niet
door het systeem gesignaleerd, waardoor het
portier wellicht vergrendeld wordt.
■Waarschuwingszoemer open
portier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er een
zoemer om aan te geven dat een portier of
de achterklep niet goed is gesloten.
Het geopende portier of de openstaande
achterklep wordt weergegeven op het multi-
informatiedisplay.
WAARSCHUWING
■Bij het gebruik van de afstandsbedie-
ning of mechanische sleutel en het
bedienen van de elektrisch bedien-
bare ruiten of het panoramadak
(indien aanwezig)
Bedien de elektrisch bedienbare ruit of het
panoramadak nadat u hebt gecontroleerd
of er geen risico is dat een passagier met
een lichaamsdeel bekneld kan raken tus-
sen de zijruit of het panoramadak. Laat
tevens de afstandsbediening of mechani-
sche sleutel niet bedienen door kinderen.
Het kan gebeuren dat een lichaamsdeel
van een kind of een andere passagier
klem komt te zitten tussen de zijruit of het
panoramadak.
Van binnenuit ontgrendelen en
vergrendelen van de portieren
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 208 Wednesday, February 3, 2021 2:42 PM
