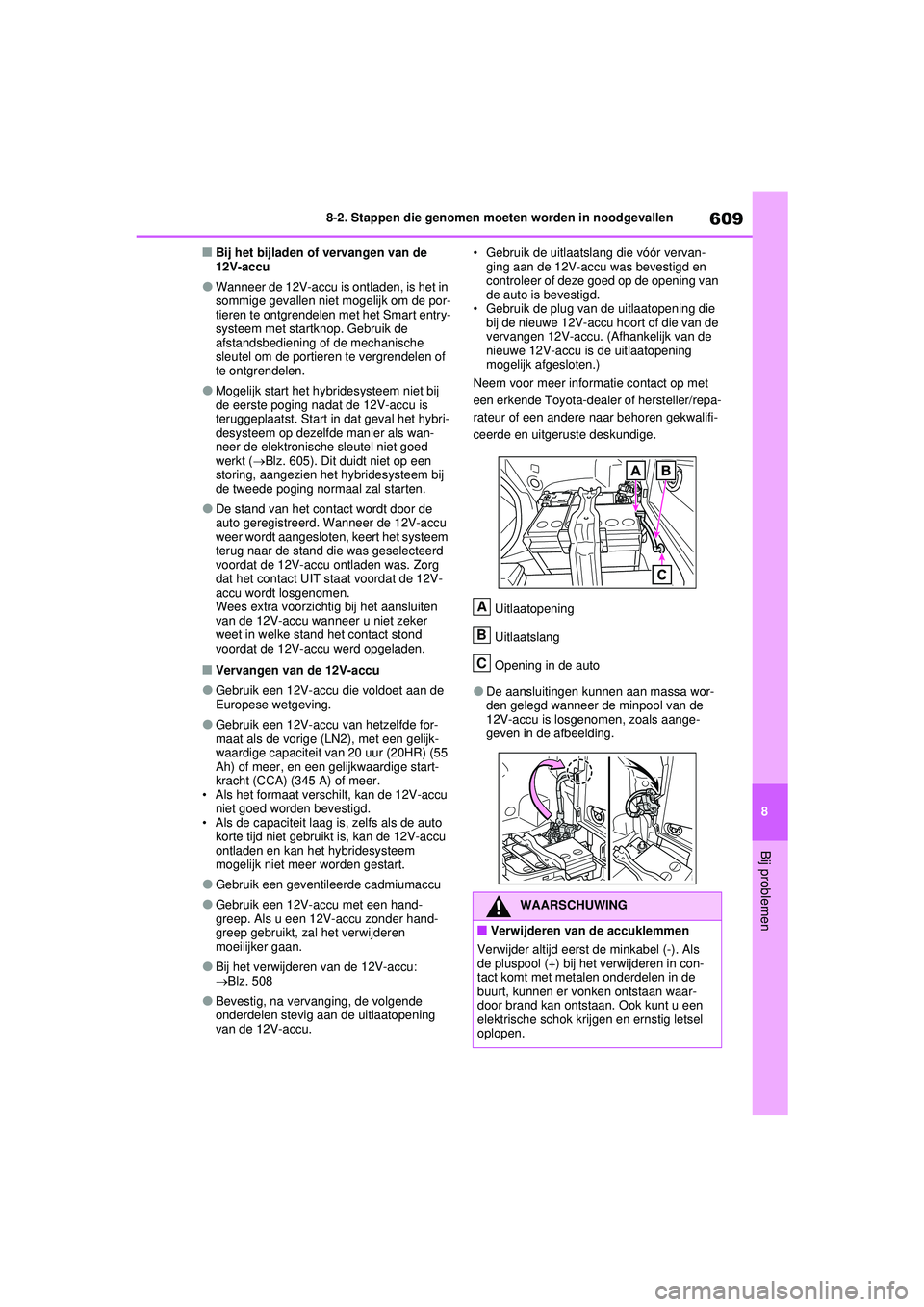

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Bij het bijladen of vervangen van de
12V-accu
●Wanneer de 12V-accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start het hybr
idesysteem niet bij
de eerste poging nadat de 12V-accu is
teruggeplaatst. Start in dat geval het hybri-
desysteem op dezelfde manier als wan-
neer de elektronische sleutel niet goed
werkt ( Blz. 605). Dit duidt niet op een
storing, aangezien het hybridesysteem bij
de tweede poging normaal zal starten.
●De stand van het contact wordt door de
auto geregistreerd. Wanneer de 12V-accu
weer wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de 12V-accu ontladen was. Zorg
dat het contact UIT staat voordat de 12V-
accu wordt losgenomen.
Wees extra voorzich tig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
■Vervangen van de 12V-accu
●Gebruik een 12V-accu die voldoet aan de
Europese wetgeving.
●Gebruik een 12V-accu van hetzelfde for-
maat als de vorige (LN2), met een gelijk-
waardige capaciteit van 20 uur (20HR) (55
Ah) of meer, en een gelijkwaardige start-
kracht (CCA) (345 A) of meer.
• Als het formaat verschilt, kan de 12V-accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de 12V-accu
ontladen en kan het hybridesysteem
mogelijk niet meer worden gestart.
●Gebruik een geventileerde cadmiumaccu
●Gebruik een 12V-accu met een hand-
greep. Als u een 12V-accu zonder hand-
greep gebruikt, zal het verwijderen
moeilijker gaan.
●Bij het verwijderen van de 12V-accu:
Blz. 508
●Bevestig, na vervanging, de volgende
onderdelen stevig aan de uitlaatopening
van de 12V-accu. • Gebruik de uitlaatslang die vóór vervan-
ging aan de 12V-accu was bevestigd en
controleer of deze goed op de opening van
de auto is bevestigd.
• Gebruik de plug van de uitlaatopening die bij de nieuwe 12V-accu hoort of die van de
vervangen 12V-accu. (Afhankelijk van de
nieuwe 12V-accu is de uitlaatopening
mogelijk afgesloten.)
Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitlaatopening
Uitlaatslang
Opening in de auto
●De aansluitingen kunnen aan massa wor-
den gelegd wanneer de minpool van de
12V-accu is losgenomen, zoals aange-
geven in de afbeelding.
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krij gen en ernstig letsel
oplopen.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 609 Wednesday, February 3, 2021 2:42 PM

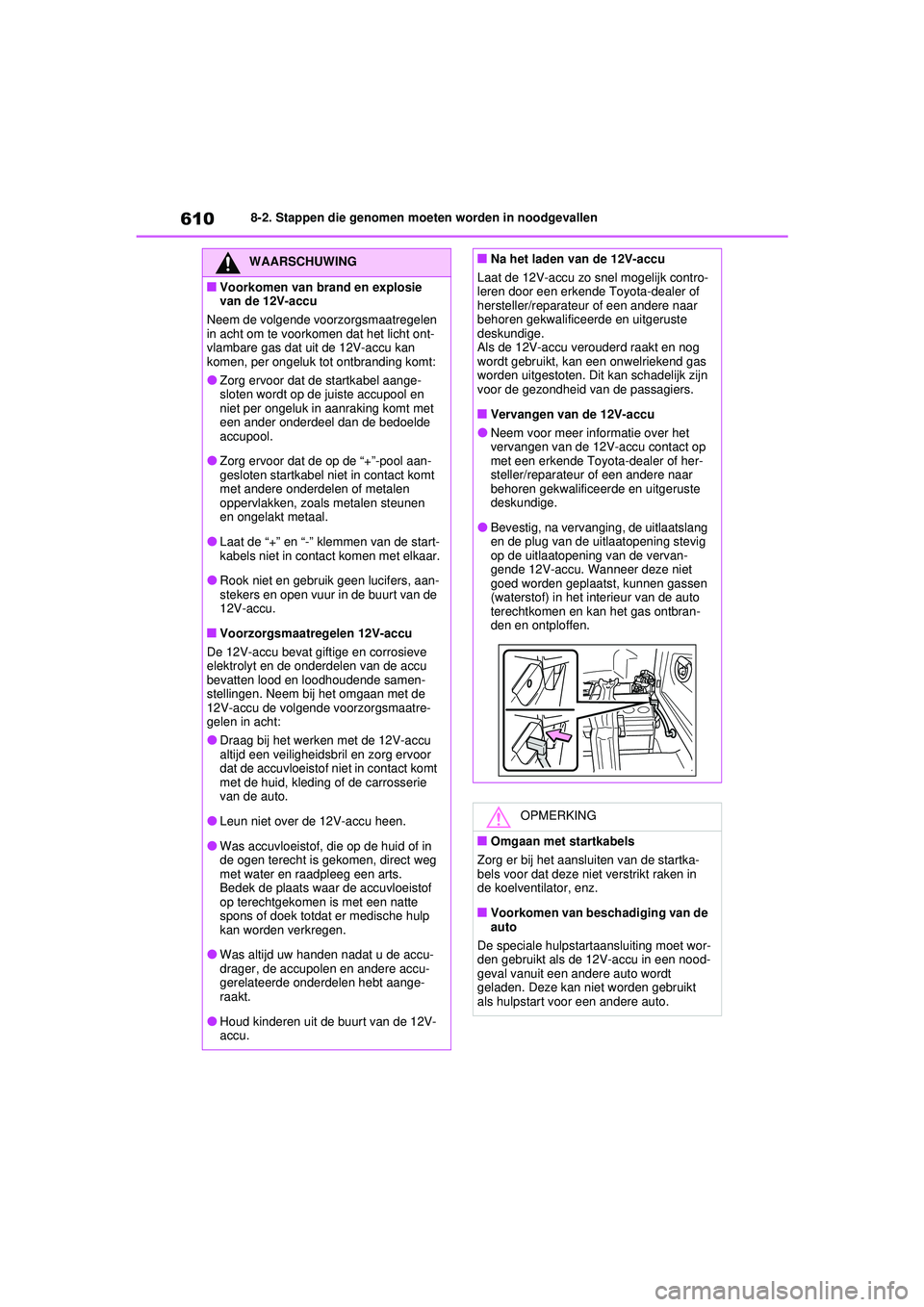

6108-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Voorkomen van brand en explosie
van de 12V-accu
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de 12V-accu kan
komen, per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
12V-accu.
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samen-
stellingen. Neem bij het omgaan met de
12V-accu de volgende voorzorgsmaatre-
gelen in acht:
●Draag bij het werken met de 12V-accu
altijd een veiligheidsbril en zorg ervoor
dat de accuvloeistof niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de 12V-accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof
op terechtgekomen is met een natte
spons of doek totdat er medische hulp
kan worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de 12V-
accu.
■Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de 12V-accu verouderd raakt en nog
wordt gebruikt, kan een onwelriekend gas
worden uitgestoten. Dit kan schadelijk zijn
voor de gezondheid van de passagiers.
■Vervangen van de 12V-accu
●Neem voor meer informatie over het
vervangen van de 12V-accu contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Bevestig, na vervanging, de uitlaatslang
en de plug van de uitlaatopening stevig
op de uitlaatopening van de vervan-
gende 12V-accu. Wanneer deze niet
goed worden geplaatst, kunnen gassen
(waterstof) in het interieur van de auto
terechtkomen en kan het gas ontbran-
den en ontploffen.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator, enz.
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 610 Wednesday, February 3, 2021 2:42 PM

611
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als het waarschuwingslampje
hoge koelvloeistoftemperatuur
gaat branden of knipperen of als
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temp.
motorkoelvloei-
stof hoog. Stop op een veilige
plaats. Zie handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als uw auto oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 Het waarschuwingslampje voor
een hoge koelvloeistoftempera-
tuur ( Blz. 170) gaat branden of
knipperen of he t hybridesysteem
levert merkbaar minder vermo-
gen. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt
ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temp. motorkoelvloei-
stof hoog. Stop op een veilige
plaats. Zie handleiding) of “Hybrid
System Overheated Output Power
Reduced” (Hybri desysteem over-
verhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op
het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 611 Wednesday, February 3, 2021 2:42 PM

6128-2. Stappen die genomen moeten worden in noodgevallen
4Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogel ijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6 Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Als dit moeilijk te controleren
is, stel dan de temperatuurtoets in op LO en
zet de schakelaar A/C aan en uit. Schakel
vervolgens de airconditioning nog een aan-
tal keer in en uit. (De ventilator werkt moge-
lijk niet bij temperaturen beneden het
vriespunt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual” (Temp.
motorkoelvloeistof hoog. Stop op
een veilige plaats. Zie handleiding)
wordt weergegeven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 612 Wednesday, February 3, 2021 2:42 PM

613
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

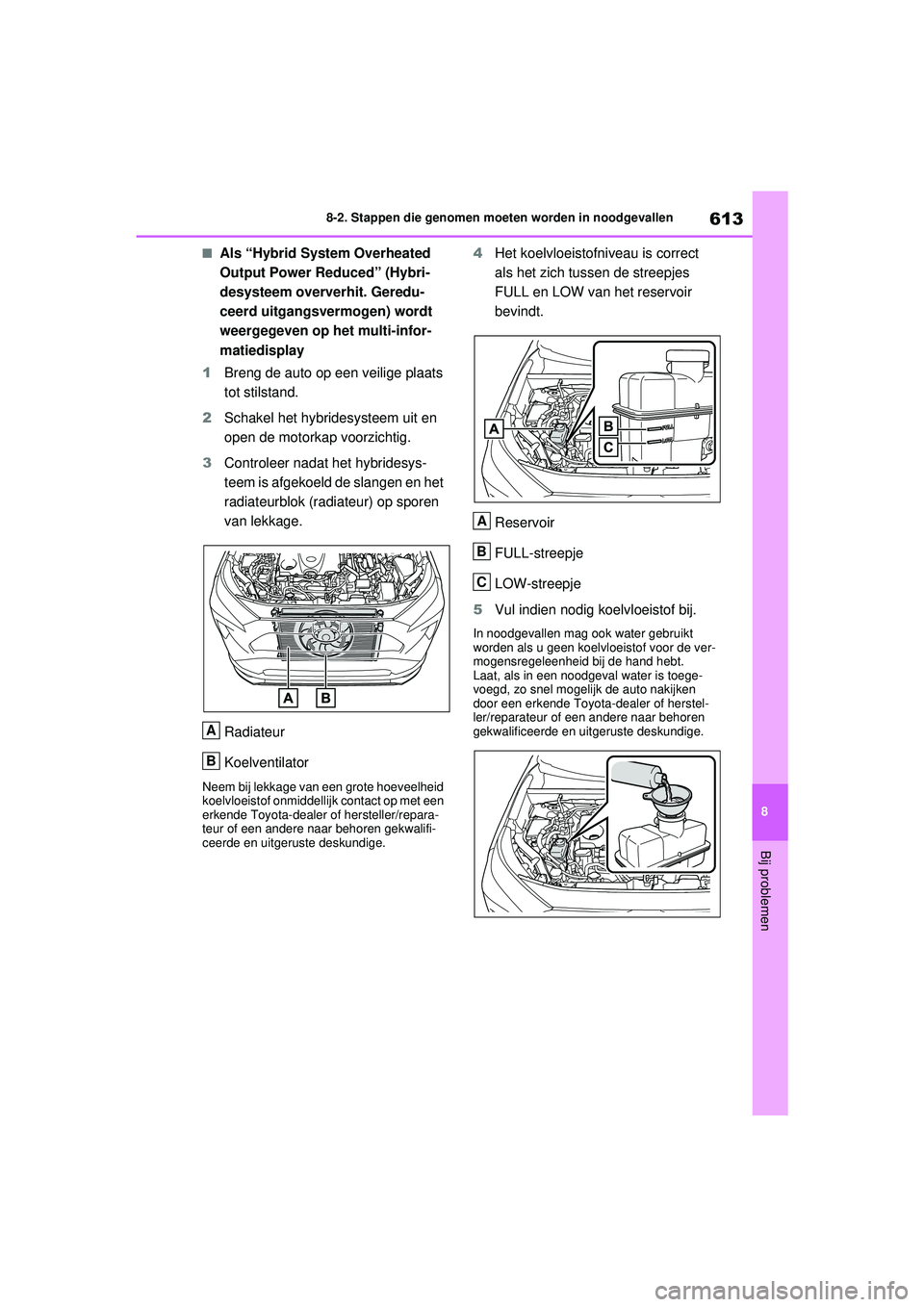

■Als “Hybrid System Overheated
Output Power Reduced” (Hybri-
desysteem oververhit. Geredu-
ceerd uitgangsvermogen) wordt
weergegeven op het multi-infor-
matiedisplay
1 Breng de auto op een veilige plaats
tot stilstand.
2 Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3 Controleer nadat het hybridesys-
teem is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddell ijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof voor de ver-
mogensregeleenheid bij de hand hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogelijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
A
B
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 613 Wednesday, February 3, 2021 2:42 PM

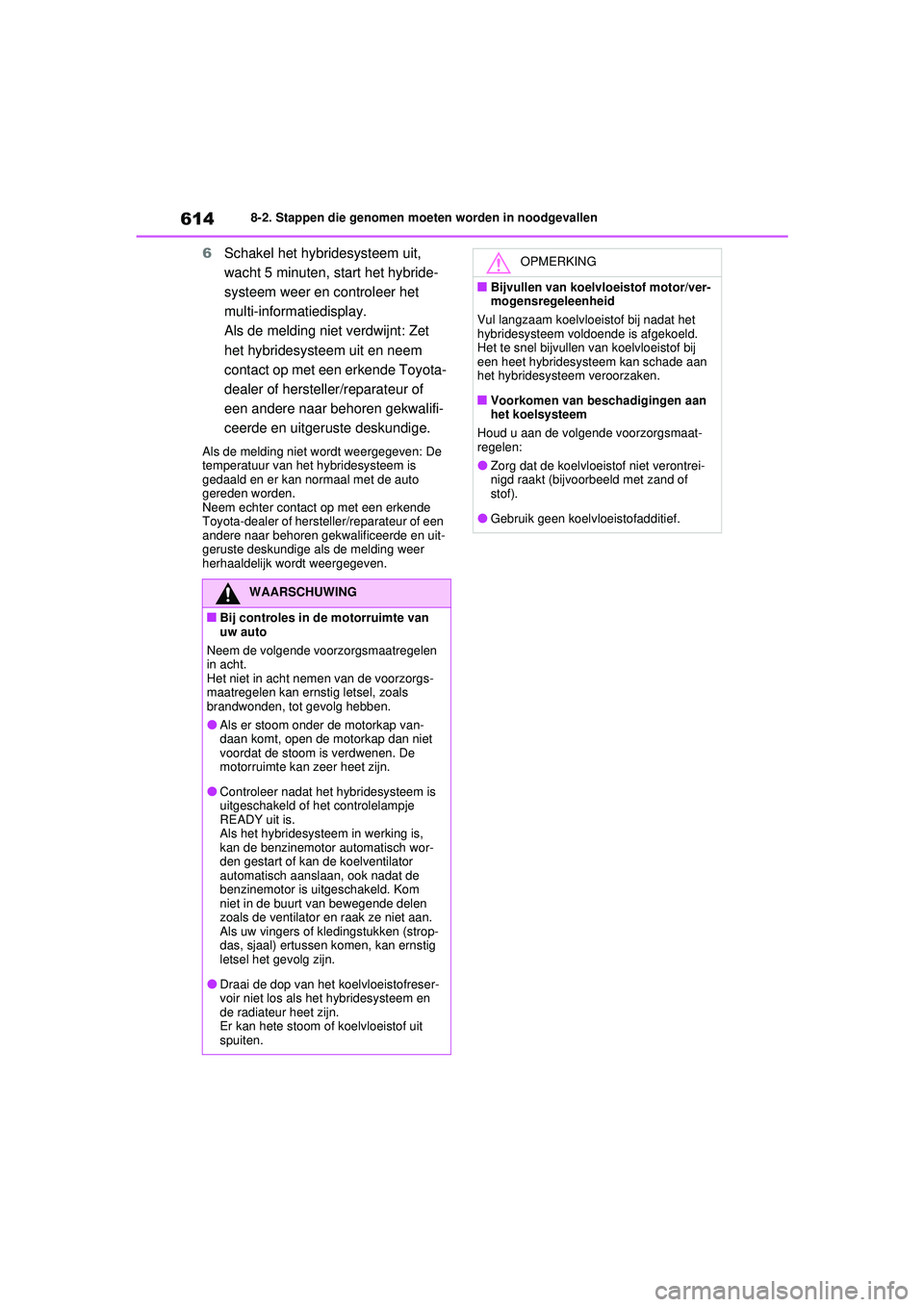

6148-2. Stappen die genomen moeten worden in noodgevallen
6Schakel het hybridesysteem uit,
wacht 5 minuten, start het hybride-
systeem weer en controleer het
multi-informatiedisplay.
Als de melding niet verdwijnt: Zet
het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven: De
temperatuur van het hybridesysteem is
gedaald en er kan normaal met de auto
gereden worden.
Neem echter contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding weer
herhaaldelijk wordt weergegeven.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Controleer nadat het hybridesysteem is
uitgeschakeld of het controlelampje
READY uit is.
Als het hybridesysteem in werking is,
kan de benzinemotor automatisch wor-
den gestart of kan de koelventilator
automatisch aanslaan, ook nadat de
benzinemotor is uitgeschakeld. Kom
niet in de buurt van bewegende delen
zoals de ventilator en raak ze niet aan.
Als uw vingers of kledingstukken (strop-
das, sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
●Draai de dop van het koelvloeistofreser-
voir niet los als het hybridesysteem en
de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit
spuiten.
OPMERKING
■Bijvullen van koelvloeistof motor/ver-
mogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade aan
het hybridesysteem veroorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof).
●Gebruik geen koelvloeistofadditief.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 614 Wednesday, February 3, 2021 2:42 PM

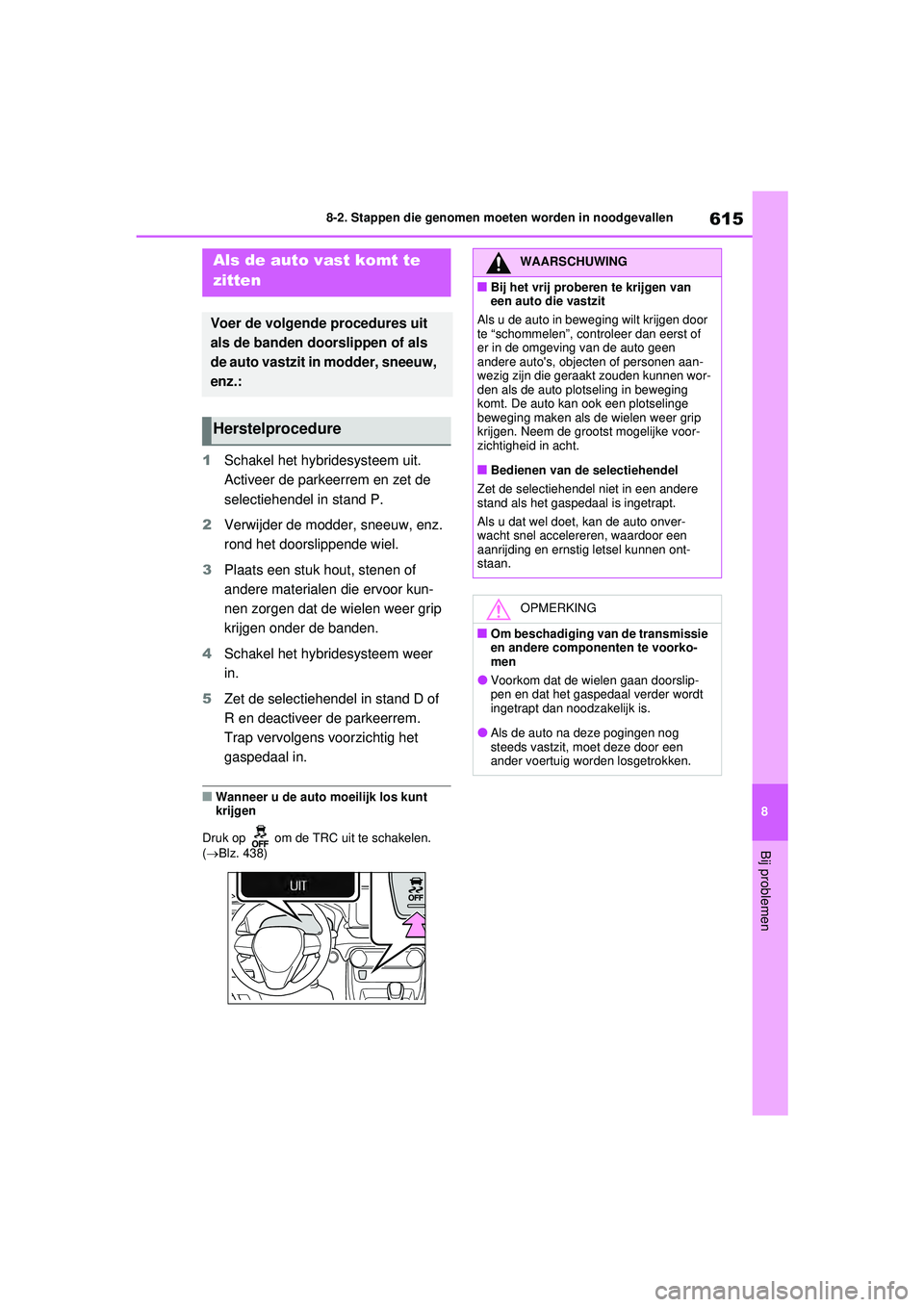

615
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Schakel het hybridesysteem uit.
Activeer de parkeerrem en zet de
selectiehendel in stand P.
2 Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3 Plaats een stuk hout, stenen of
andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip
krijgen onder de banden.
4 Schakel het hybridesysteem weer
in.
5 Zet de selectiehendel in stand D of
R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het
gaspedaal in.
■Wanneer u de auto moeilijk los kunt
krijgen
Druk op om de TRC uit te schakelen.
(  Blz. 438)
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Om beschadiging van de transmissie
en andere componenten te voorko-
men
●Voorkom dat de wielen gaan doorslip-
pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 615 Wednesday, February 3, 2021 2:42 PM

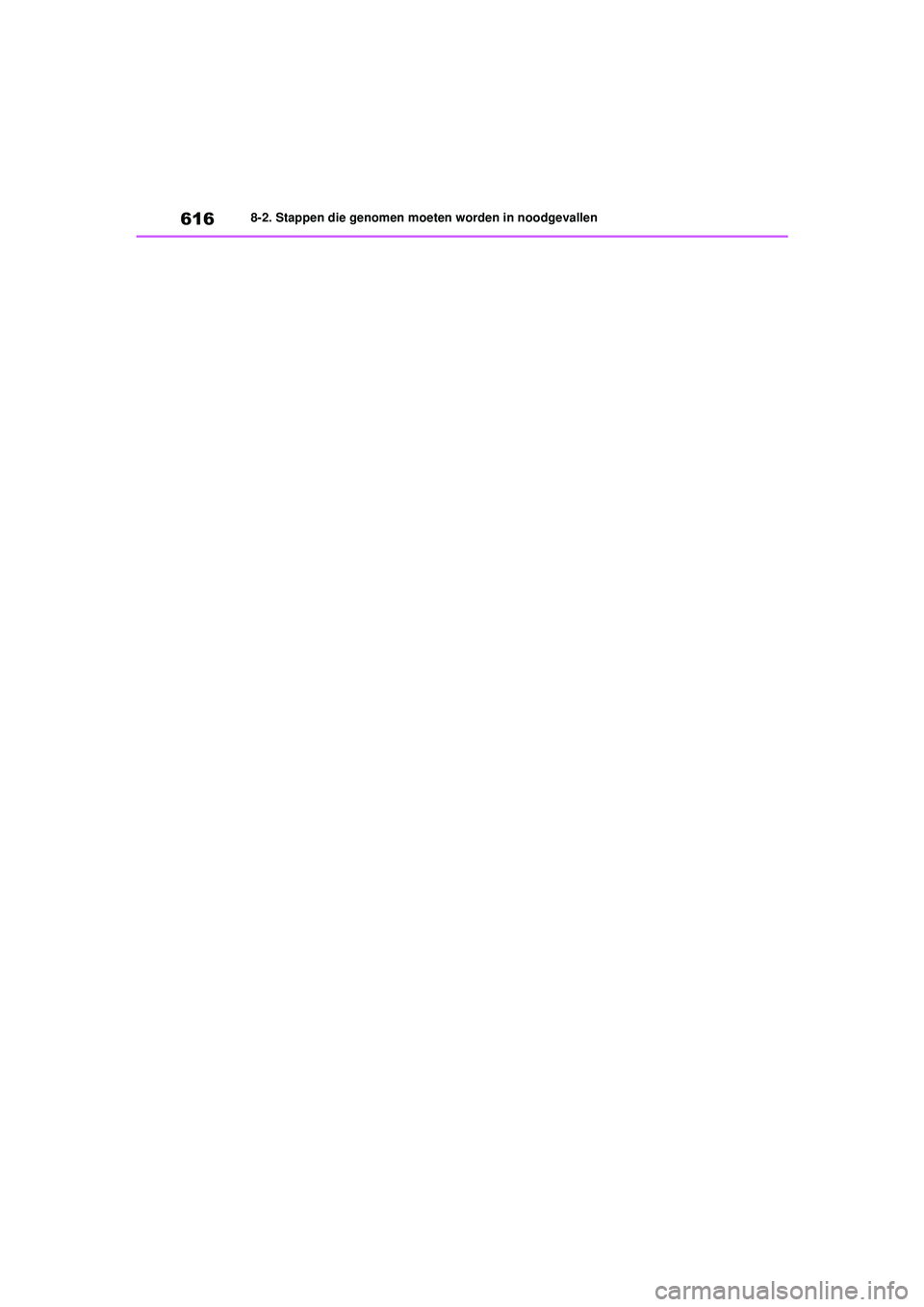

6168-2. Stappen die genomen moeten worden in noodgevallen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 616 Wednesday, February 3, 2021 2:42 PM

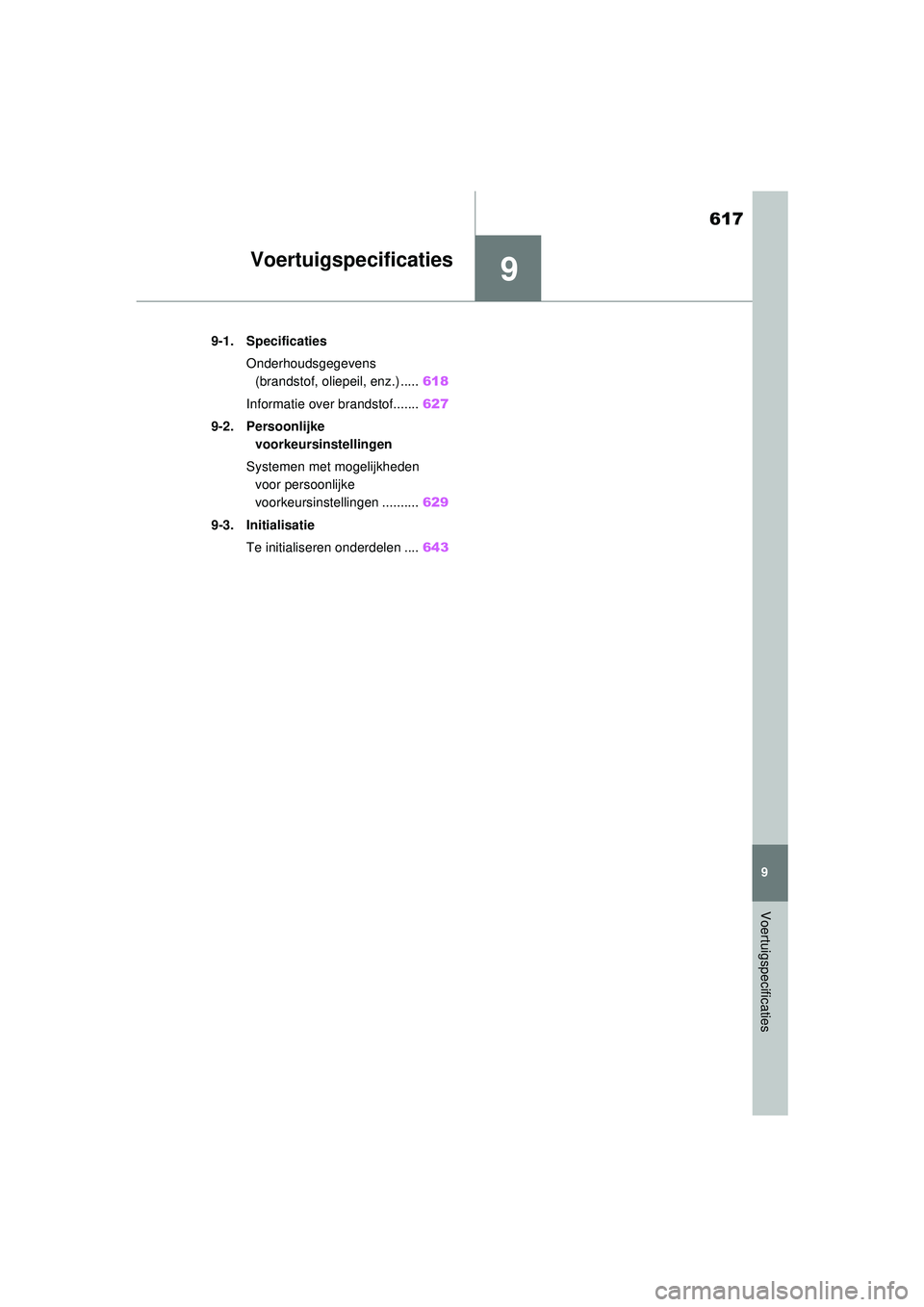

9
617
9
Voertuigspecificaties
Voertuigspecificaties
9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 618
Informatie over brandstof....... 627
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 629
9-3. Initialisatie
Te initialiseren onderdelen .... 643
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 617 Wednesday, February 3, 2021 2:42 PM

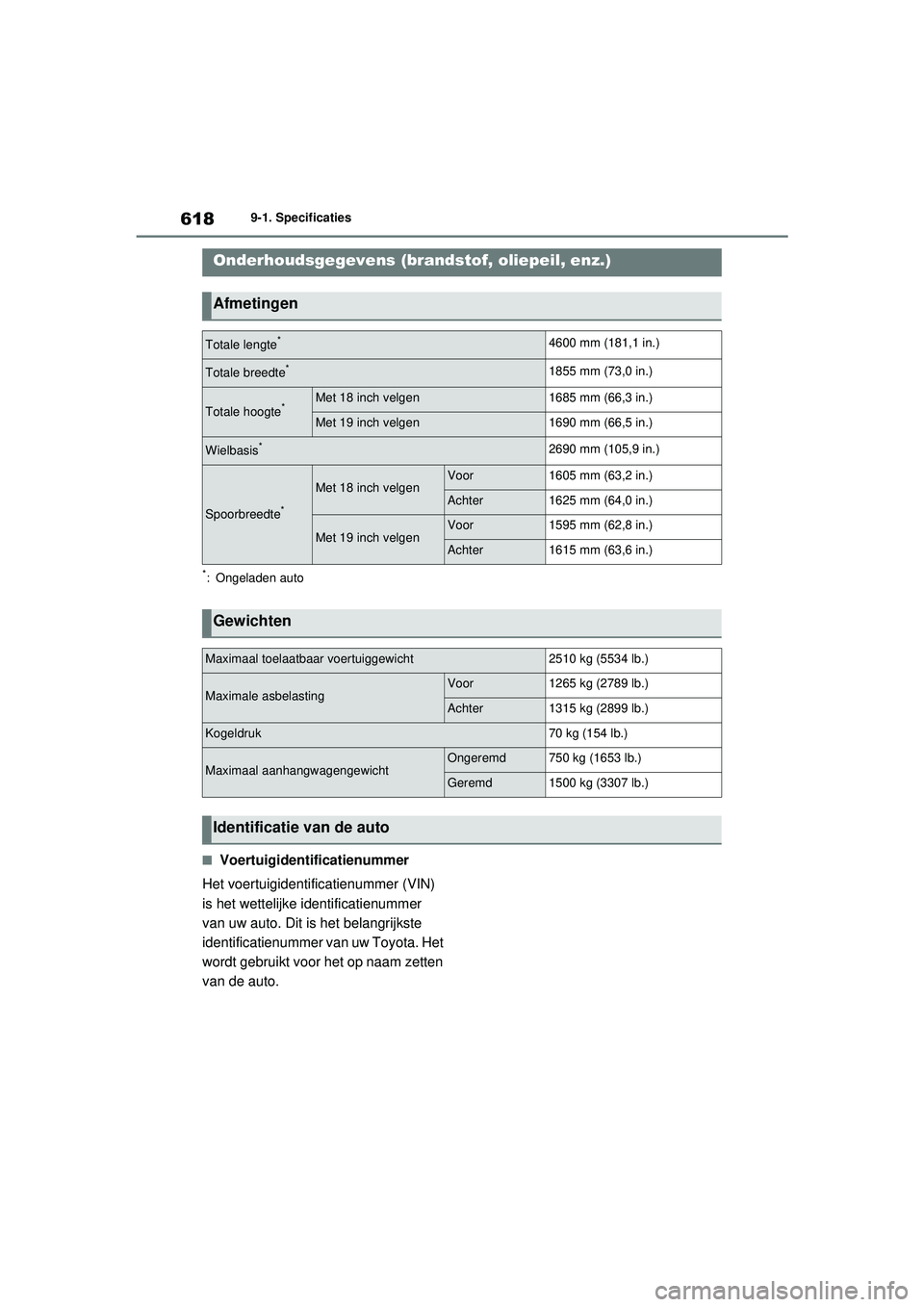

6189-1. Specificaties
9-1.Specificaties
*: Ongeladen auto
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*4600 mm (181,1 in.)
Totale breedte*1855 mm (73,0 in.)
Totale hoogte*Met 18 inch velgen1685 mm (66,3 in.)
Met 19 inch velgen1690 mm (66,5 in.)
Wielbasis*2690 mm (105,9 in.)
Spoorbreedte*
Met 18 inch velgenVoor1605 mm (63,2 in.)
Achter1625 mm (64,0 in.)
Met 19 inch velgenVoor1595 mm (62,8 in.)
Achter1615 mm (63,6 in.)
Gewichten
Maximaal toelaatbaar voertuiggewicht2510 kg (5534 lb.)
Maximale asbelastingVoor1265 kg (2789 lb.)
Achter1315 kg (2899 lb.)
Kogeldruk70 kg (154 lb.)
Maximaal aanhangwagengewichtOngeremd750 kg (1653 lb.)
Geremd1500 kg (3307 lb.)
Identificatie van de auto
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 618 Wednesday, February 3, 2021 2:42 PM
