8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Blind Spot Monitor Unavailable” (Blind Spot Monitor niet beschikbaar) ( Blz. 394,
578)
• “RCTA Unavailable” (RCTA niet beschik- baar) ( Blz. 394, 578)
• “Engine Coolant Temp High” (Temp. motorkoelvloeistof hoog) ( Blz. 611)
• “Exhaust Filter Full” (filter uitlaatgassys- teem vol) ( Blz. 436)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Plug-in charging system malfunction” (sto- ring plug-inlaadsysteem)
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Charging System Malfunction” (storing laadsysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sto- ring tractiebatterijsysteem)
• “Accelerator System Malfunction” (storing gaspedaalsysteem)
• “Smart Entry & Start System Malfunction” (storing Smart Key-systeem)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (oliedruk laag)
• “Braking Power Low” (remkracht laag)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan de auto zonder brandstof
zijn komen te staan. Breng de auto op een
veilige plaats tot stilstand en vul brandstof
bij als het brandstofniveau laag is.
• “Hybrid System Stopped” (hybridesysteem is gestopt)
• “Engine Stopped” (motor is gestopt)
●Als “Maintenance required for DCDC con-
verter cooling parts See Owner’s Manual”
(Onderhoud vereist voor koeling DC/DC-
omvormer. Zie handleiding) wordt weerge-
geven, zit het filter mogelijk verstopt, is de
ventilatieopening mogel ijk geblokkeerd of
zit er mogelijk een gat in het kanaal. Voer
daarom de onderstaande correctieproce-
dure uit.
• Als de ventilatieopening of het filter van de DC/DC-converter vuil is, voer dan de pro-
cedures op Blz. 536 uit om ze schoon te
maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van de DC/DC-converter niet vuil
zijn, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Als “12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” (Storing 12 volt-accu-
laadsysteem. Stop op een veilige plaats.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in
het laadsysteem van de auto. Zet de auto
aan de kant zodra dit veilig kan.
Terwijl de melding wordt weergegeven, wordt
de werking van de airconditioning, enz.
mogelijk gedeeltelijk beper kt om het energie-
verbruik van de 12V-accu te verlagen.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 611
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 579 Wednesday, February 3, 2021 2:42 PM

5808-2. Stappen die genomen moeten worden in noodgevallen
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd.
Schakel naar P om opnieuw te starten.)
wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
■Als “Shift to P when Parked” (schakel
naar stand P na parkeren) wordt weer-
gegeven
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Shift is in N Release Accelerator
Before Shifting” (Schakelstand is in N.
Laat gaspedaal los voor het schakelen)
wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt en de selectiehen-
del in stand N staat. Laat het gaspedaal los
en zet de selectiehendel in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in als voertuig is
gestopt. Hybridesysteem kan oververhit
raken) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt om de auto op een
helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren, kan het
hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het rempedaal
in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Automatische uitschakeling con-
tact om batterij te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Bedien de volgende keer dat u het hybride-
systeem start het hybridesysteem gedurende
ongeveer 5 minuten om de 12V-accu op te
laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Vul bij of
ververs) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 353, 568)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Radar Cruise
Control tijdelijk niet beschikbaar. Zie
handleiding) (indien aanwezig) wordt
weergegeven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (i ndien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost. (Oorza-
ken en oplossingen: Blz. 353)
■Als “Radar Cruise Control Unavailable”
(Radar Cruise Control tijdelijk niet
beschikbaar) wordt weergegeven
(indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indi en aanwezig) kan tij-
delijk niet gebruikt worden. Gebruik het
systeem wanneer dit weer beschikbaar is.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 580 Wednesday, February 3, 2021 2:42 PM

581
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingszoemer
 Blz. 576
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
 Blz. 577
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
stroomverbruik. Werking A/C en ver-
warming beperkt) wordt regelmatig
weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Maintenance required For Trac-
tion Battery At Your Dealer” (Onder-
houd van tractiebatterij bij dealer
vereist) wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Wanneer u door blijft rijden zonder het
batterijpakket (tractiebatterij) te laten
nakijken, kan het hybridesysteem niet
worden gestart.
●Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
hybridesysteem niet gestart kan wor-
den.
Als uw auto een lekke
band heeft (auto's zonder
een reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparati evloeistof. De
bandenreparatievloeistof kan
slechts één keer worden gebruikt
voor de tijdelijke reparatie van één
band, waarbij de spijker of schroef
in het loopvlak moet blijven zit-
ten.) Afhankelijk van de beschadi-
ging van de lekke band kan hij
mogelijk niet gerepareerd worden
met de bandenreparatieset.
( Blz. 582)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 581 Wednesday, February 3, 2021 2:42 PM

5828-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)

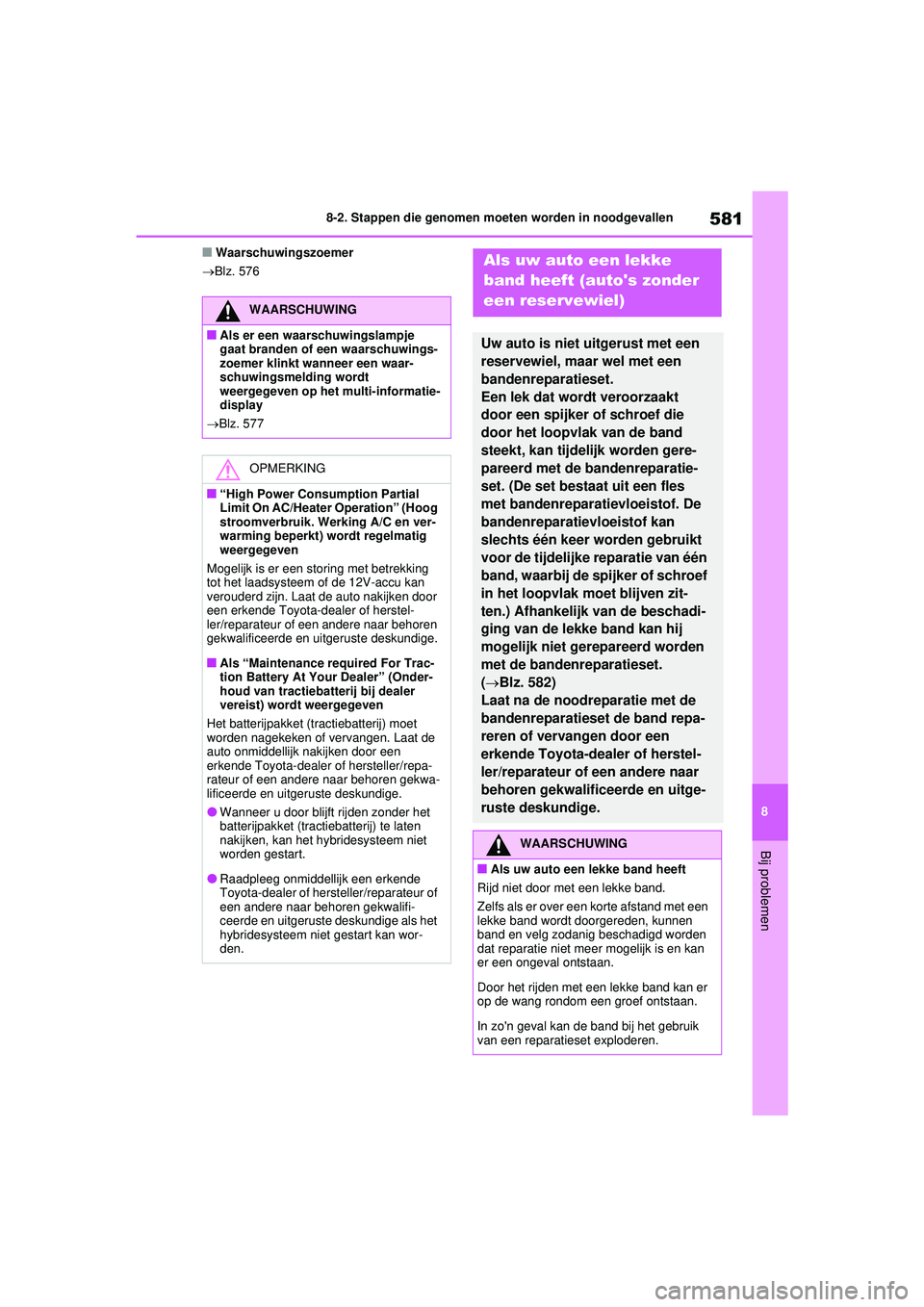

(Blz. 80)
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
(Blz. 560)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(Blz. 214)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar , zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in of
beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de beschadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
Voordat u de band repareert
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 582 Wednesday, February 3, 2021 2:42 PM

583
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Krik (indien aanwezig)*1, 2
Bandenreparatieset
Sleepoog
Krikslinger (indien aanwezig)
Wielmoersleutel (indien aanwezig)
*1: Verwijderen van de krik (
Blz. 590)
*2: Gebruik van de krik ( Blz. 596)
■Fles
Sticker

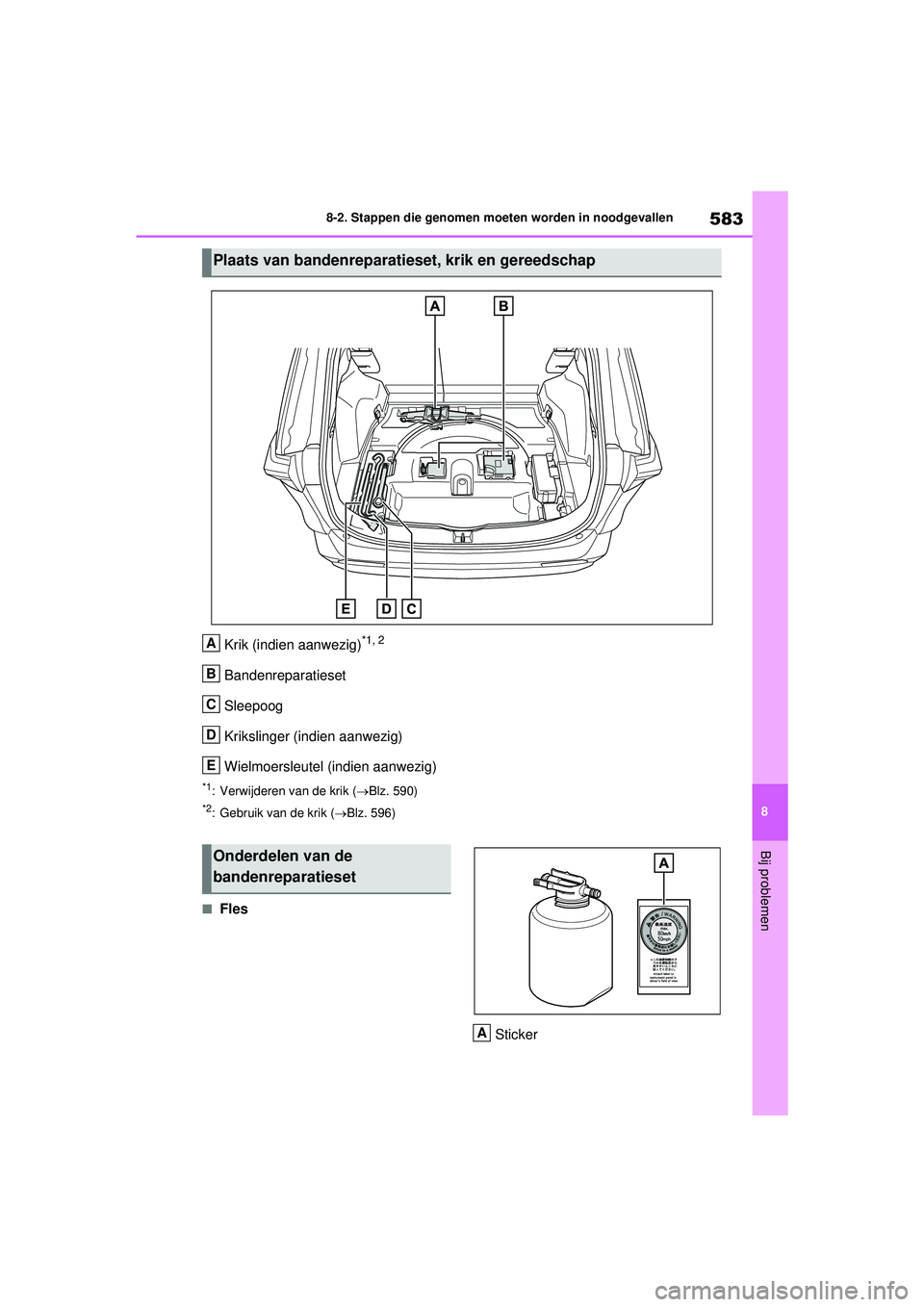

Plaats van bandenreparatieset, krik en gereedschap
A
B
C
D
E

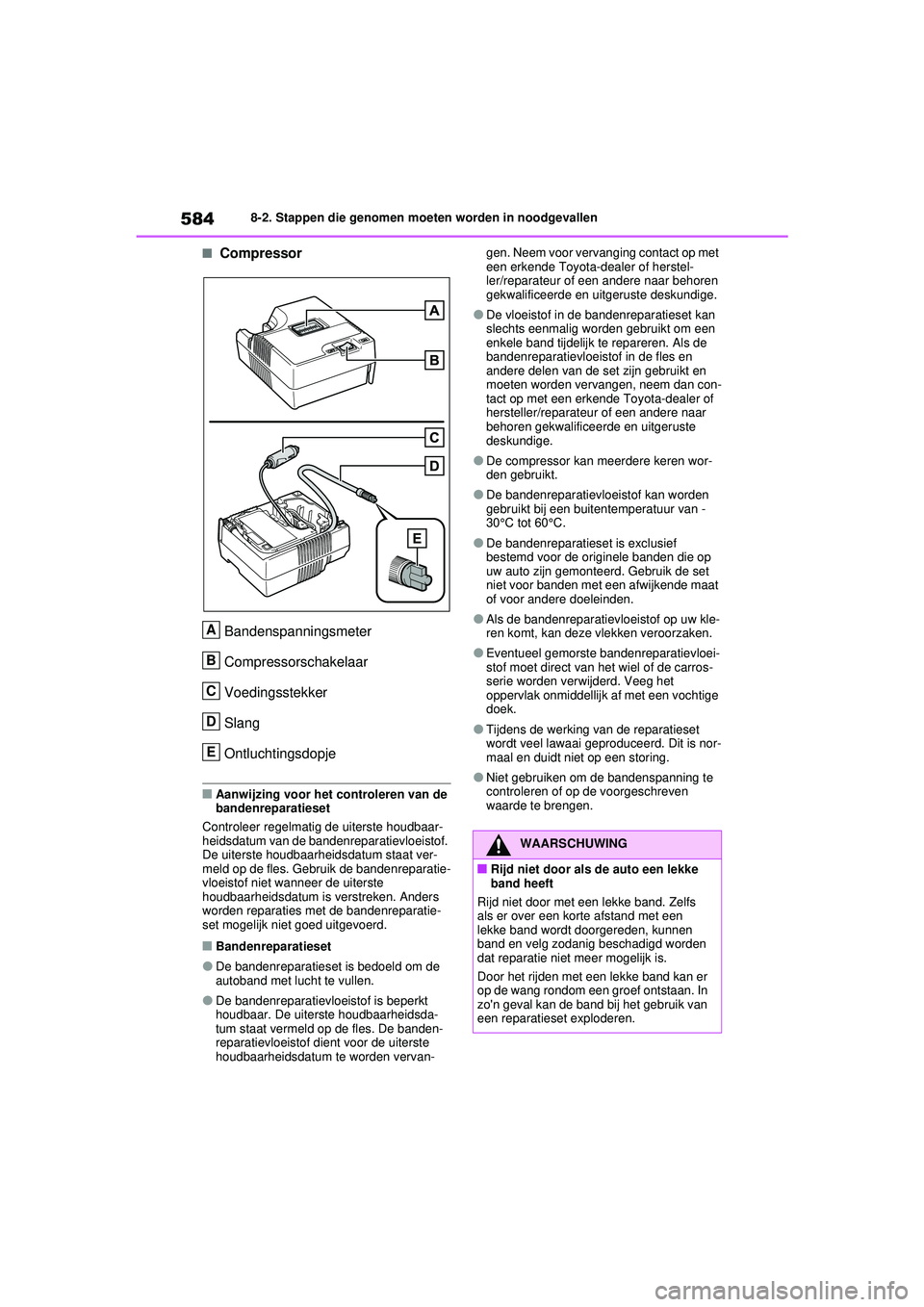

Onderdelen van de
bandenreparatieset
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 583 Wednesday, February 3, 2021 2:42 PM

5848-2. Stappen die genomen moeten worden in noodgevallen
■CompressorBandenspanningsmeter
Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan- gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en
moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●De compressor kan meerdere keren wor-
den gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
A
B
C
D
E
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 584 Wednesday, February 3, 2021 2:42 PM

585
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

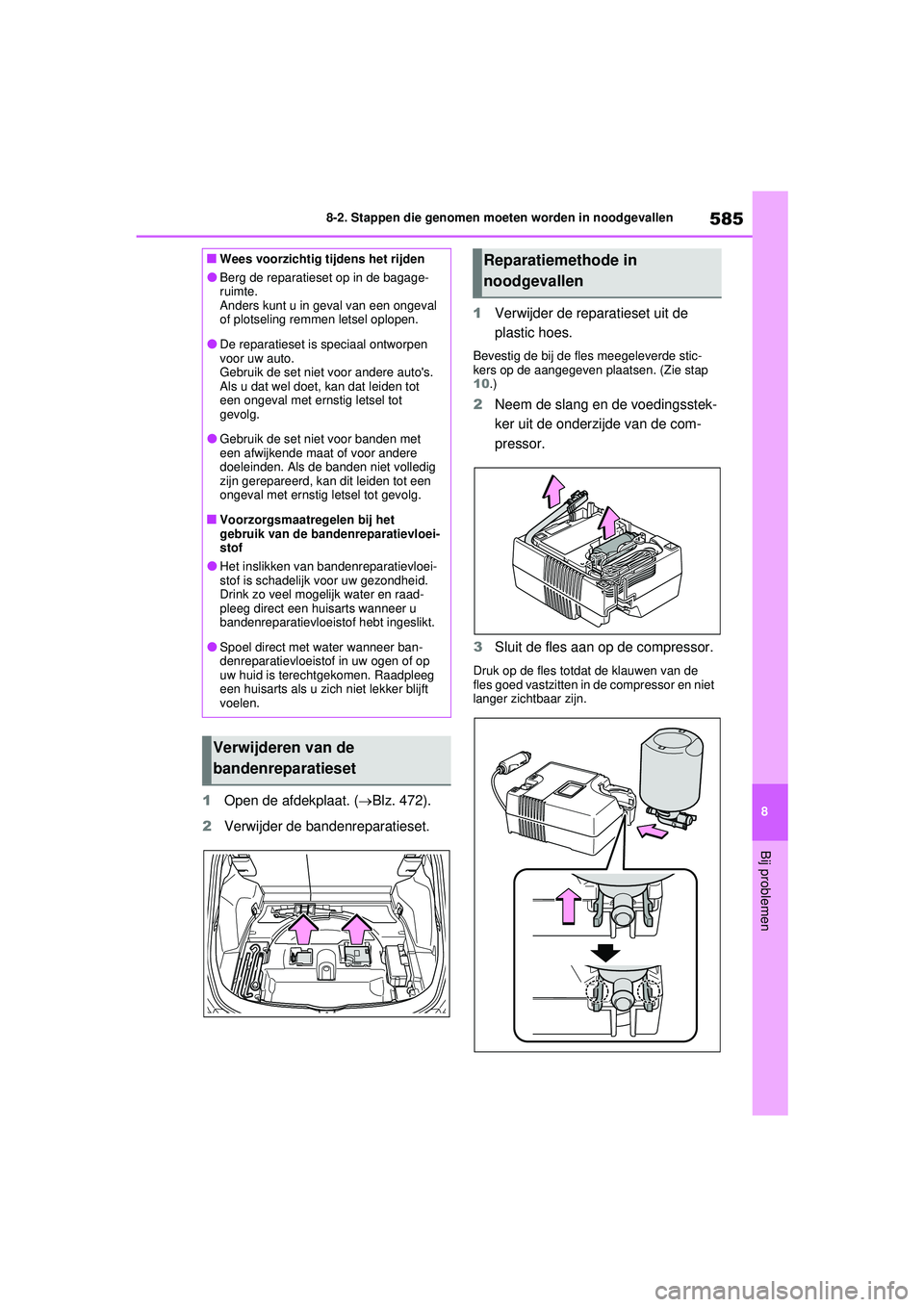

1
Open de afdekplaat. ( Blz. 472).
2 Verwijder de bandenreparatieset. 1
Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie stap
10.)
2Neem de slang en de voedingsstek-
ker uit de onderzijde van de com-
pressor.
3 Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en niet
langer zichtbaar zijn.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 585 Wednesday, February 3, 2021 2:42 PM

5868-2. Stappen die genomen moeten worden in noodgevallen

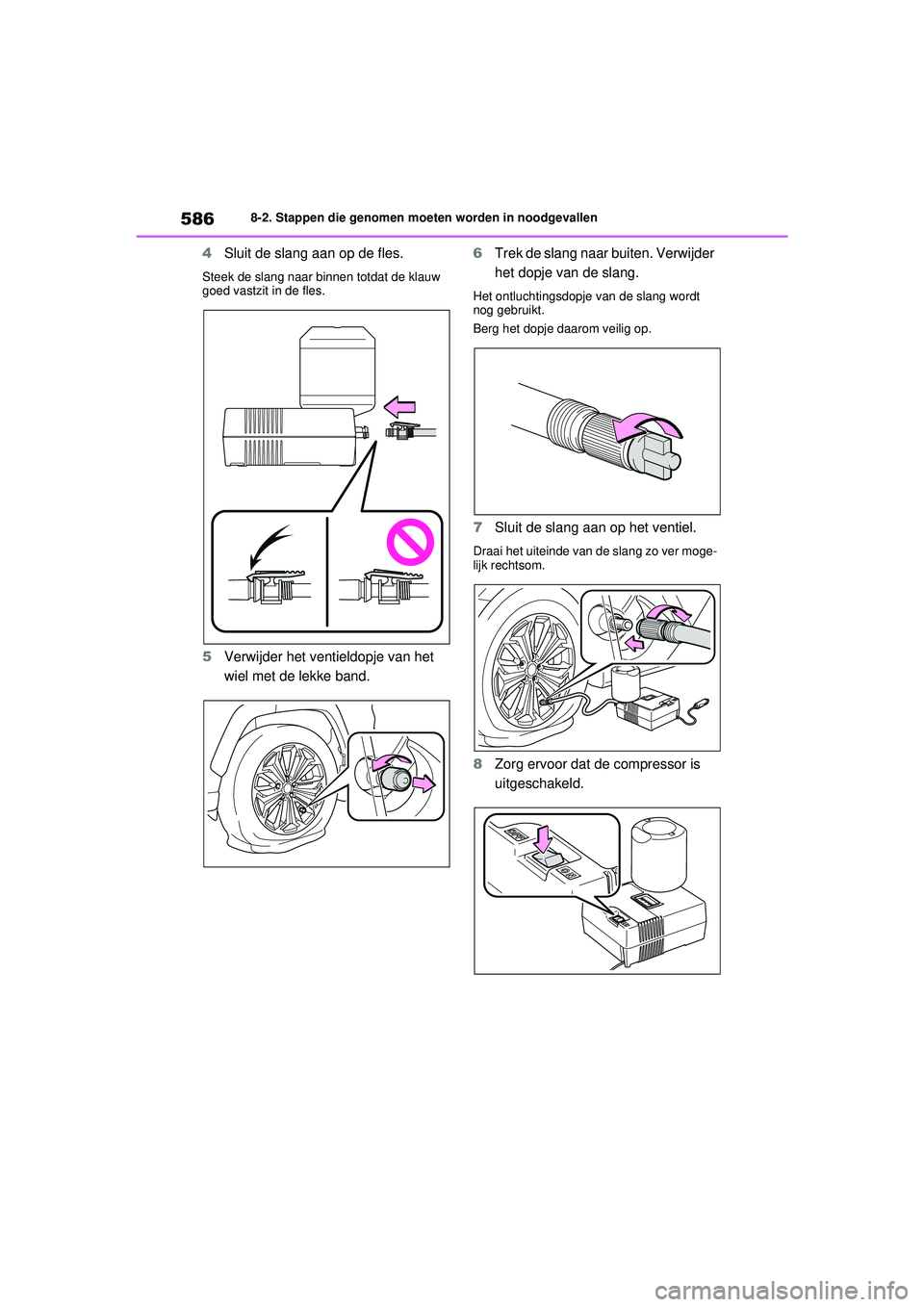

4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de klauw
goed vastzit in de fles.
5Verwijder het ventieldopje van het
wiel met de lekke band. 6
Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
7Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 586 Wednesday, February 3, 2021 2:42 PM

587
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

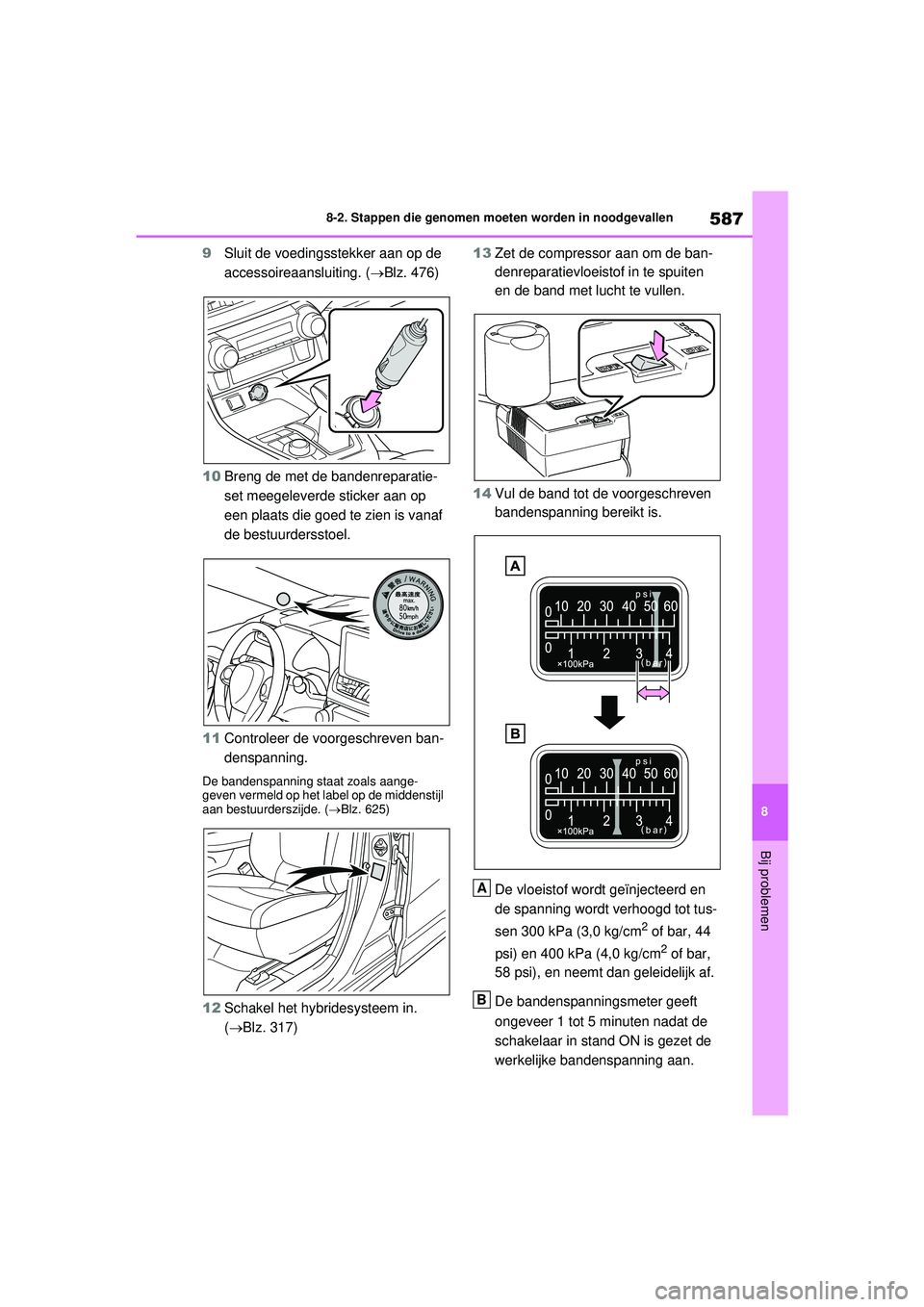

9
Sluit de voedingsstekker aan op de
accessoireaansluiting. (Blz. 476)
10 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
11 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de middenstijl
aan bestuurderszijde. ( Blz. 625)
12 Schakel het hybridesysteem in.
(Blz. 317) 13
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
14 Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot tus-
sen 300 kPa (3,0 kg/cm
2 of bar, 44
psi) en 400 kPa (4,0 kg/cm
2 of bar,
58 psi), en neemt dan geleidelijk af.
De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 587 Wednesday, February 3, 2021 2:42 PM

5888-2. Stappen die genomen moeten worden in noodgevallen
Zet de compressor uit en controleer de ban-
denspanning. Zorg dat de band niet te hard
wordt opgepompt en vul de band met lucht
tot de voorgeschreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20
minuten worden opgepompt (afhankelijk van
de buitentemperatuur). Als de bandenspan-
ning na 25 minuten nog steeds lager is dan
voorgeschreven, is de band te veel bescha-
digd om nog gerepareerd te worden. Scha-
kel de compressor uit en neem contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de ban-
denspanning de voorgeschreven waarde
overschrijdt. ( Blz. 590, 625)

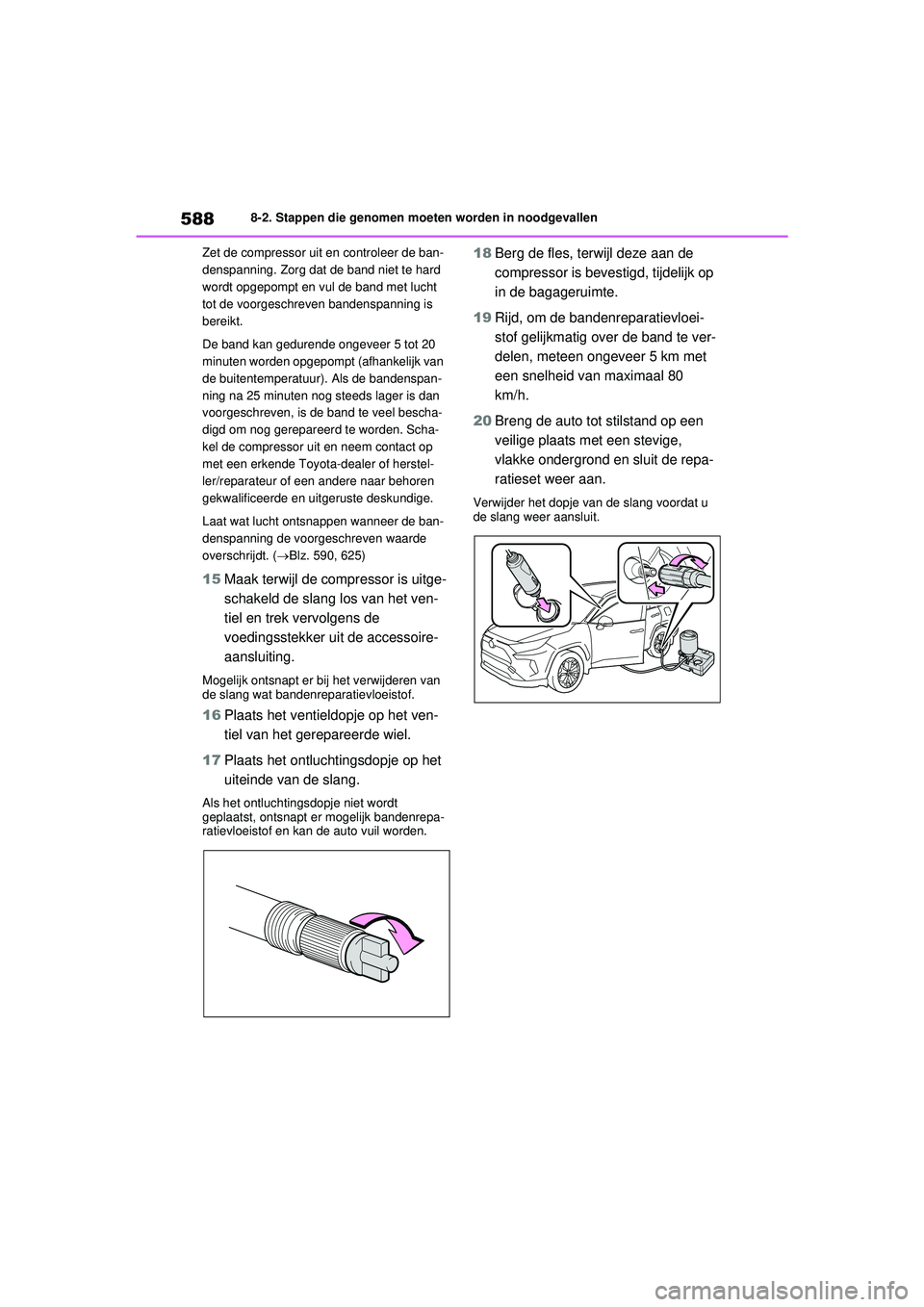

15 Maak terwijl de compressor is uitge-
schakeld de slang los van het ven-
tiel en trek vervolgens de
voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
16Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
17 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
18Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op
in de bagageruimte.
19 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voordat u
de slang weer aansluit.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 588 Wednesday, February 3, 2021 2:42 PM
