8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (behalve 235/55R19 banden)
Vervang een van de achterwielen van de auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband door het wiel dat van de achterzijde afkomstig is.
3 Monteer sneeuwkettingen op de voorwielen.

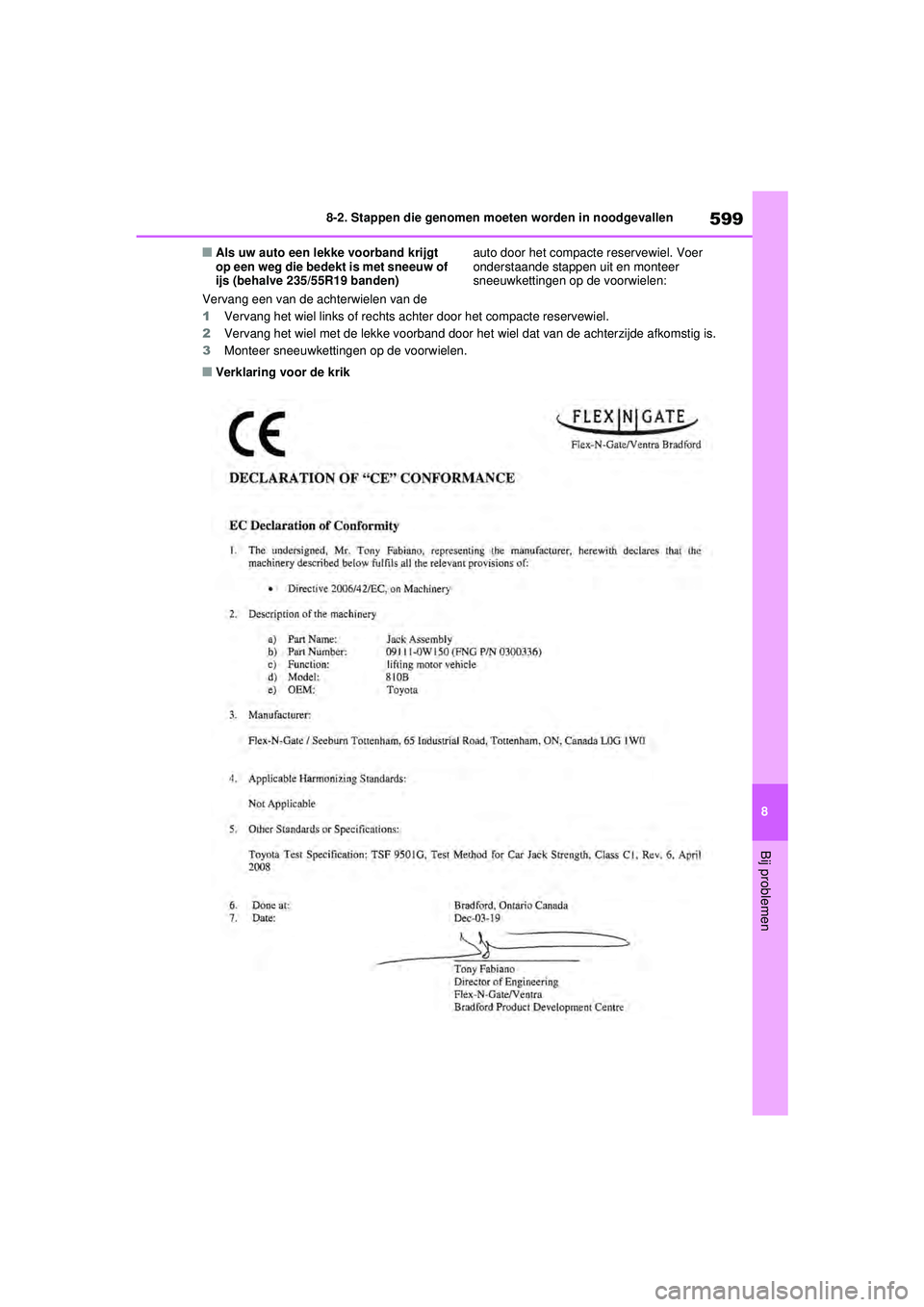

■Verklaring voor de krik
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 599 Wednesday, February 3, 2021 2:42 PM

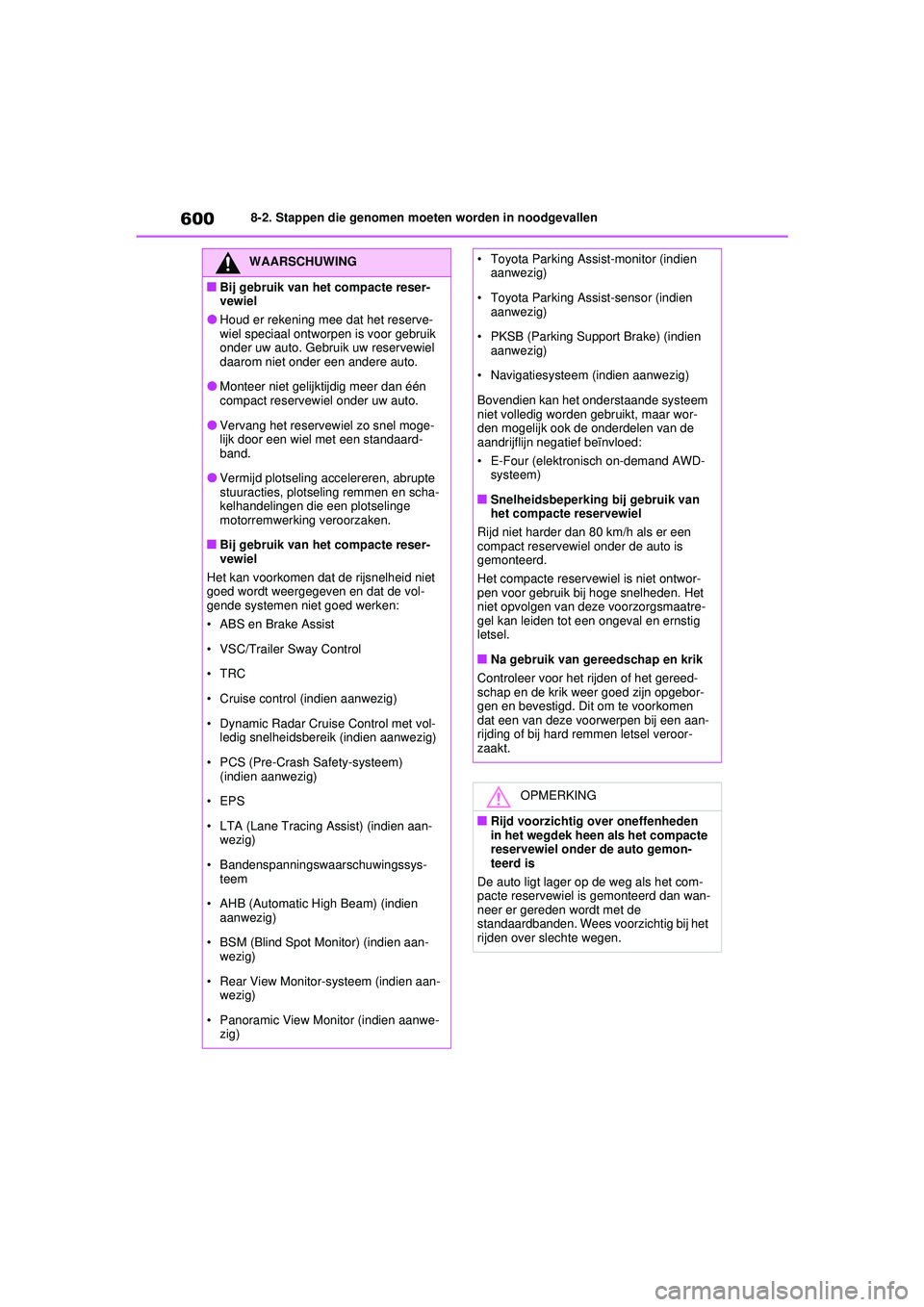

6008-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Bij gebruik van het compacte reser-
vewiel
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Bij gebruik van het compacte reser-
vewiel
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de
aandrijflijn negatief beïnvloed:
• E-Four (elektronisch on-demand AWD- systeem)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 600 Wednesday, February 3, 2021 2:42 PM

601
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Een van de onderstaande punten kan
het probleem veroorzaken:

De AC-laadkabel is mogelijk aange-
sloten op de auto. ( Blz. 135)
 De elektronische sleutel werkt
mogelijk niet goed. ( Blz. 604)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank. ( Blz. 342)
 Er kan een storing aanwezig zijn in
de startblokkering. (Blz. 76)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesystee m te starten.
(Blz. 602)
 De kans bestaat dat de temperatuur
van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer -
30°C). (Blz. 318)
OPMERKING
■Rijden met sneeuwkettingen en het
compacte reservewiel
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgerus te deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het
volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct uitge-
voerd ( Blz. 317)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 601 Wednesday, February 3, 2021 2:42 PM

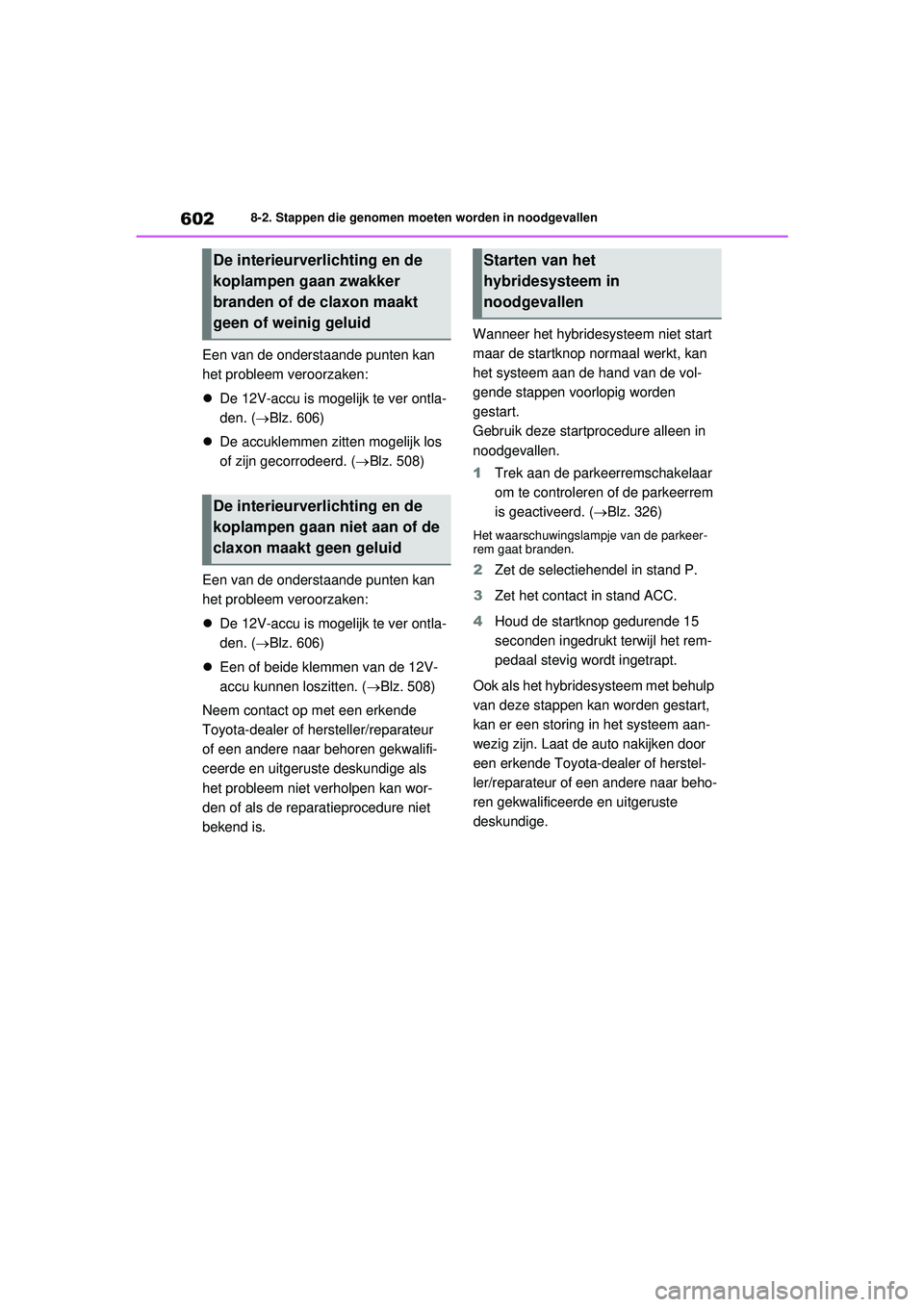

6028-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 606)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( Blz. 508)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 606)
 Een of beide klemmen van de 12V-
accu kunnen loszitten. ( Blz. 508)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het probleem niet verholpen kan wor-
den of als de reparatieprocedure niet
bekend is. Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1
Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 326)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem aan-
wezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
De interieurverlichting en de
koplampen gaan niet aan of de
claxon maakt geen geluid
Starten van het
hybridesysteem in
noodgevallen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 602 Wednesday, February 3, 2021 2:42 PM

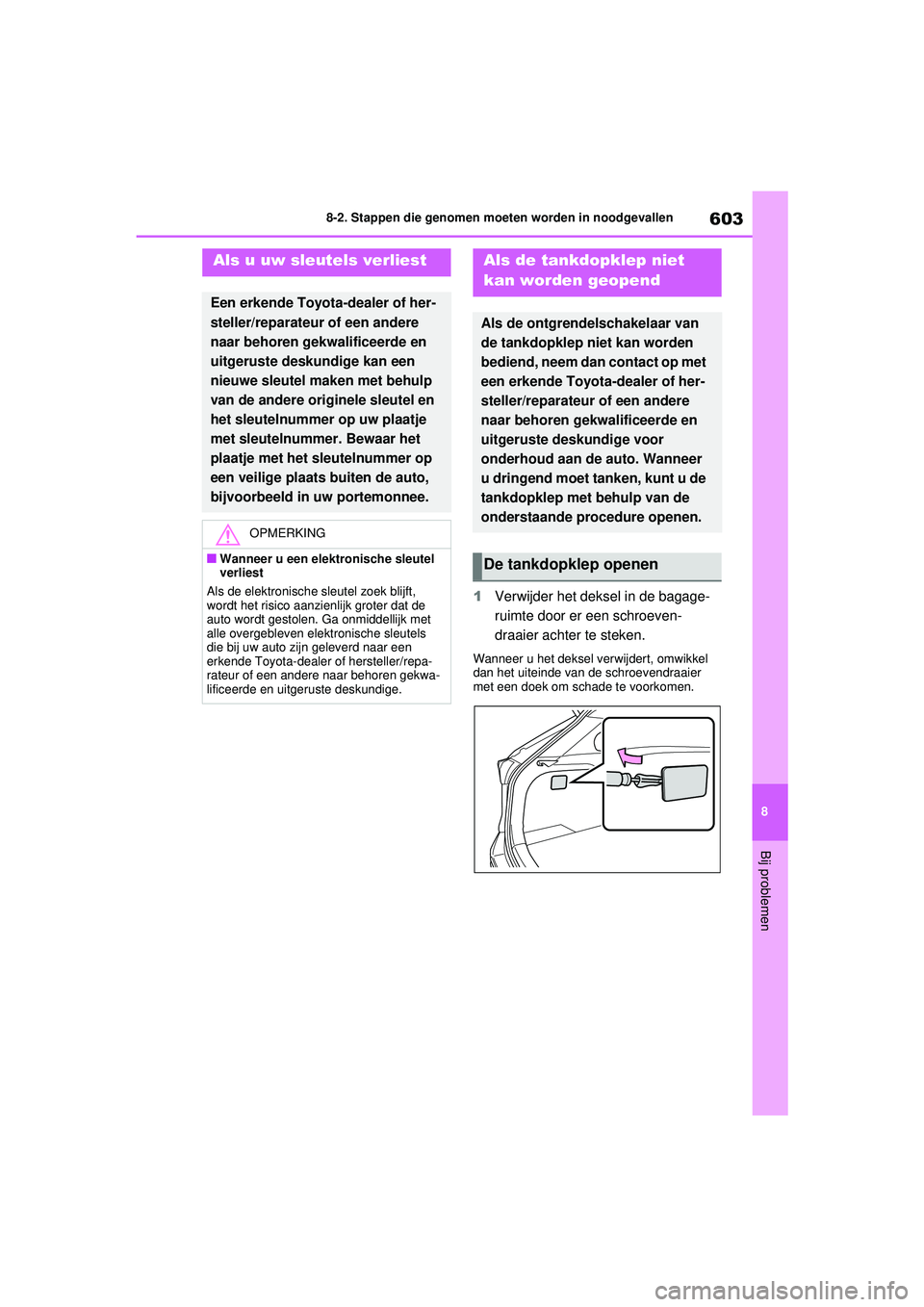

603
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder het deksel in de bagage-
ruimte door er een schroeven-
draaier achter te steken.
Wanneer u het deksel verwijdert, omwikkel
dan het uiteinde van de schroevendraaier
met een doek om schade te voorkomen.
Als u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe sleutel maken met behulp
van de andere originele sleutel en
het sleutelnummer op uw plaatje
met sleutelnummer. Bewaar het
plaatje met het sl eutelnummer op
een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Als de tankdopklep niet
kan worden geopend
Als de ontgrendelschakelaar van
de tankdopklep niet kan worden
bediend, neem dan contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige voor
onderhoud aan de auto. Wanneer
u dringend moet tanken, kunt u de
tankdopklep met behulp van de
onderstaande procedure openen.
De tankdopklep openen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 603 Wednesday, February 3, 2021 2:42 PM

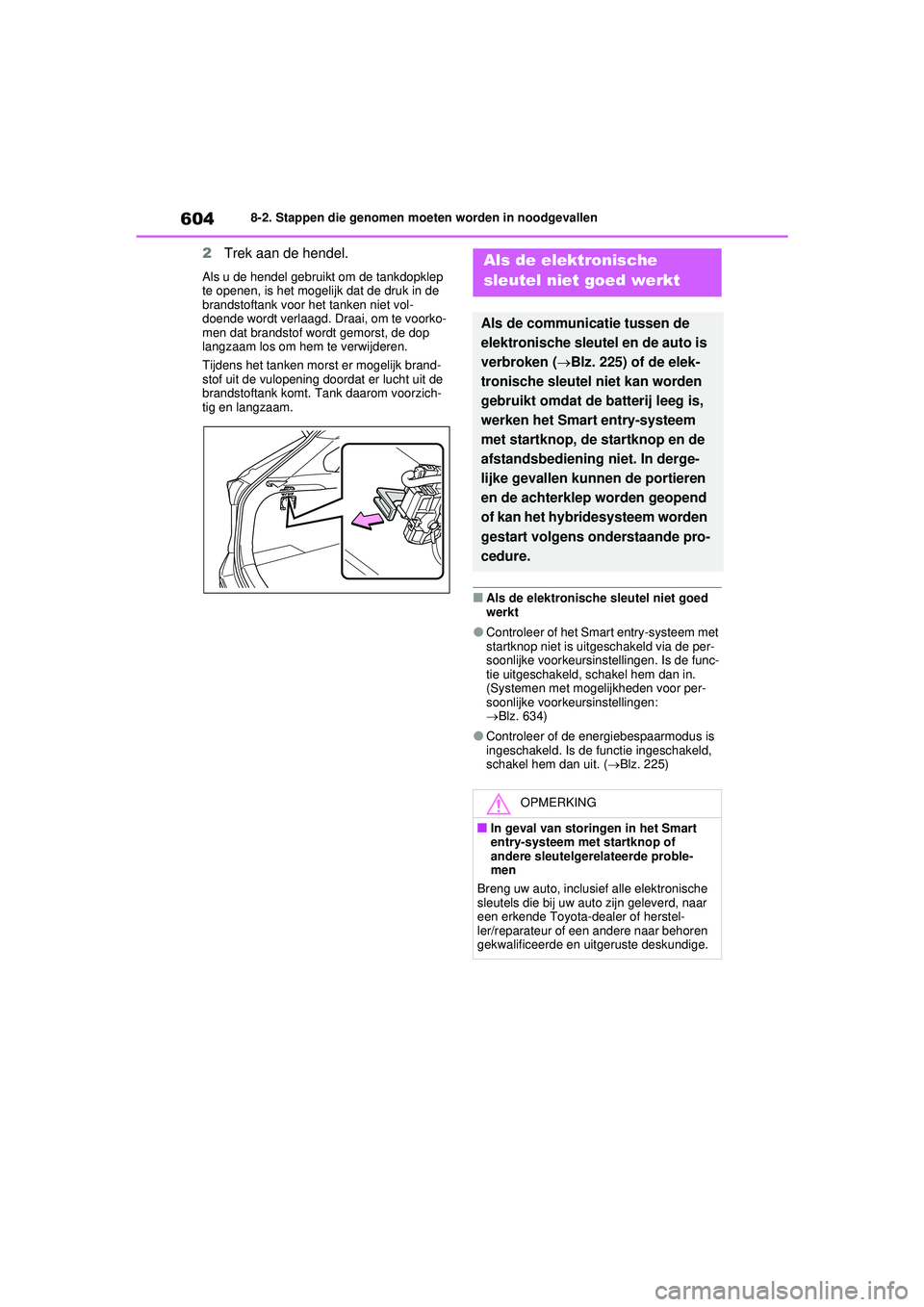

6048-2. Stappen die genomen moeten worden in noodgevallen
2Trek aan de hendel.
Als u de hendel gebruikt om de tankdopklep
te openen, is het mogelijk dat de druk in de
brandstoftank voor het tanken niet vol-
doende wordt verlaagd. Draai, om te voorko-
men dat brandstof wordt gemorst, de dop
langzaam los om hem te verwijderen.
Tijdens het tanken morst er mogelijk brand-
stof uit de vulopening doordat er lucht uit de
brandstoftank komt. Tank daarom voorzich-
tig en langzaam.
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uit geschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voork eursinstellingen:
 Blz. 634)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( Blz. 225)
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 225) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop, de startknop en de
afstandsbediening niet. In derge-
lijke gevallen kunnen de portieren
en de achterklep worden geopend
of kan het hybridesysteem worden
gestart volgens onderstaande pro-
cedure.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde proble-
men
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 604 Wednesday, February 3, 2021 2:42 PM

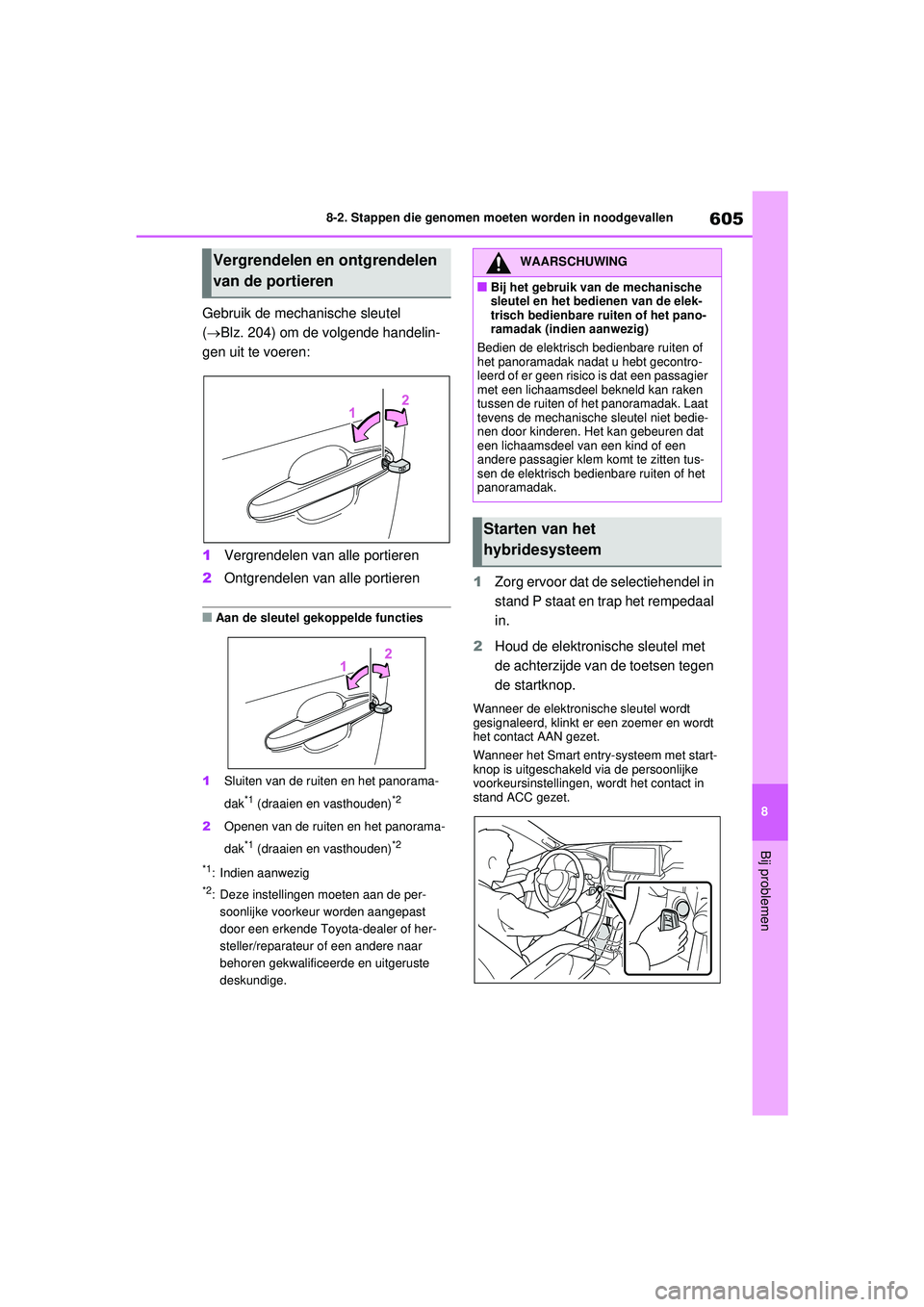

605
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Gebruik de mechanische sleutel
(Blz. 204) om de volgende handelin-
gen uit te voeren:
1
Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluiten van de ruiten en het panorama-
dak
*1 (draaien en vasthouden)*2
2Openen van de ruiten en het panorama-
dak
*1 (draaien en vasthouden)*2
*1
: Indien aanwezig
*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1 Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2 Houd de elektronische sleutel met
de achterzijde van de toetsen tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
Vergrendelen en ontgrendelen
van de portierenWAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het pano-
ramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten of
het panoramadak nadat u hebt gecontro-
leerd of er geen risico is dat een passagier
met een lichaamsdeel bekneld kan raken
tussen de ruiten of het panoramadak. Laat
tevens de mechanische sleutel niet bedie-
nen door kinderen. Het kan gebeuren dat
een lichaamsdeel van een kind of een
andere passagier klem komt te zitten tus-
sen de elektrisch bedienbare ruiten of het
panoramadak.
Starten van het
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 605 Wednesday, February 3, 2021 2:42 PM

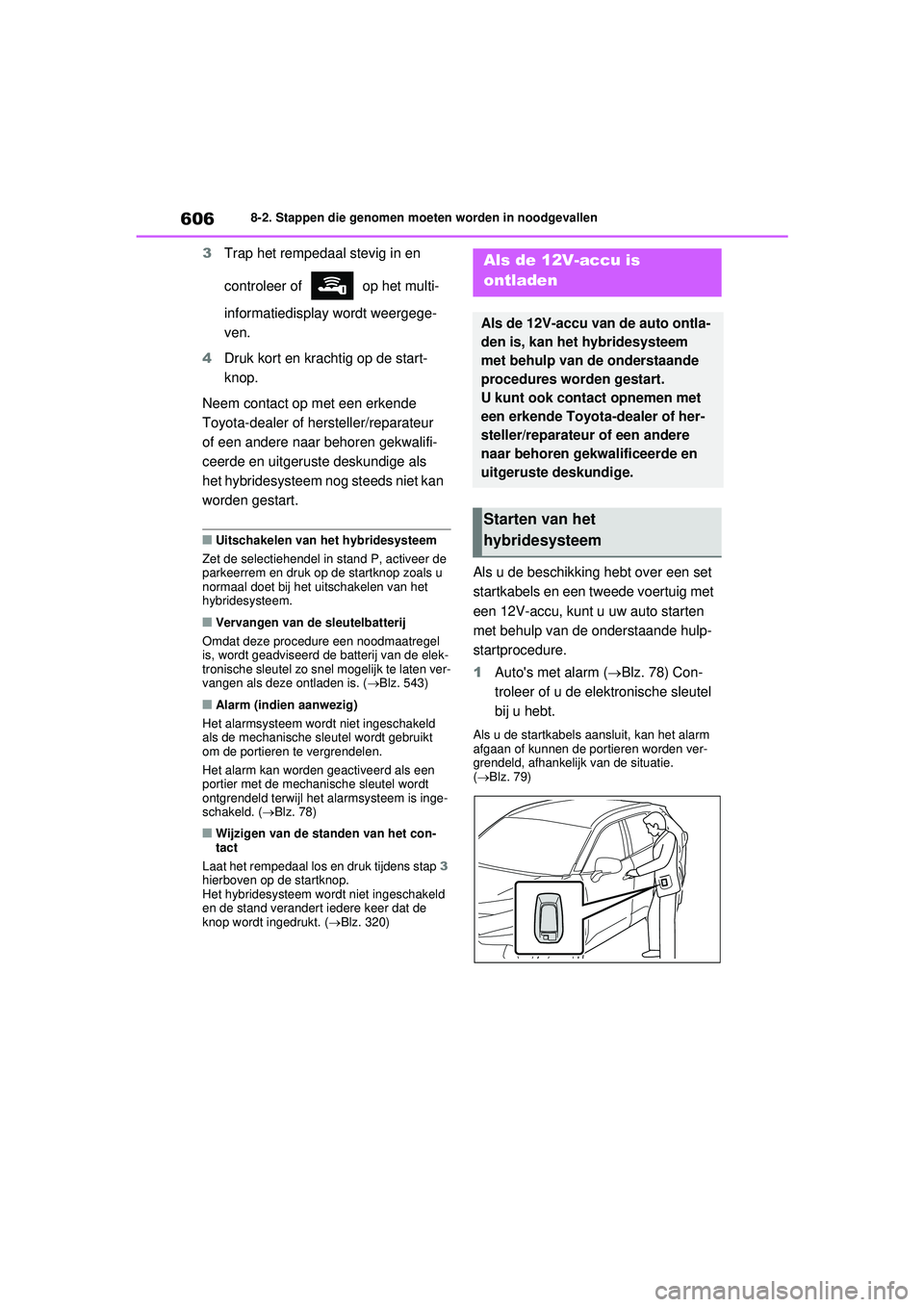

6068-2. Stappen die genomen moeten worden in noodgevallen
3Trap het rempedaal stevig in en
controleer of op het multi-
informatiedisplay wordt weergege-
ven.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het hybridesysteem nog steeds niet kan
worden gestart.
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van het
hybridesysteem.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( Blz. 543)
■Alarm (indien aanwezig)
Het alarmsysteem word t niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( Blz. 78)
■Wijzigen van de standen van het con-
tact
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld
en de stand verandert iedere keer dat de
knop wordt ingedrukt. ( Blz. 320)
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1 Auto's met alarm ( Blz. 78) Con-
troleer of u de elektronische sleutel
bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
(  Blz. 79)
Als de 12V-accu is
ontladen
Als de 12V-accu van de auto ontla-
den is, kan het hybridesysteem
met behulp van de onderstaande
procedures worden gestart.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Starten van het
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 606 Wednesday, February 3, 2021 2:42 PM

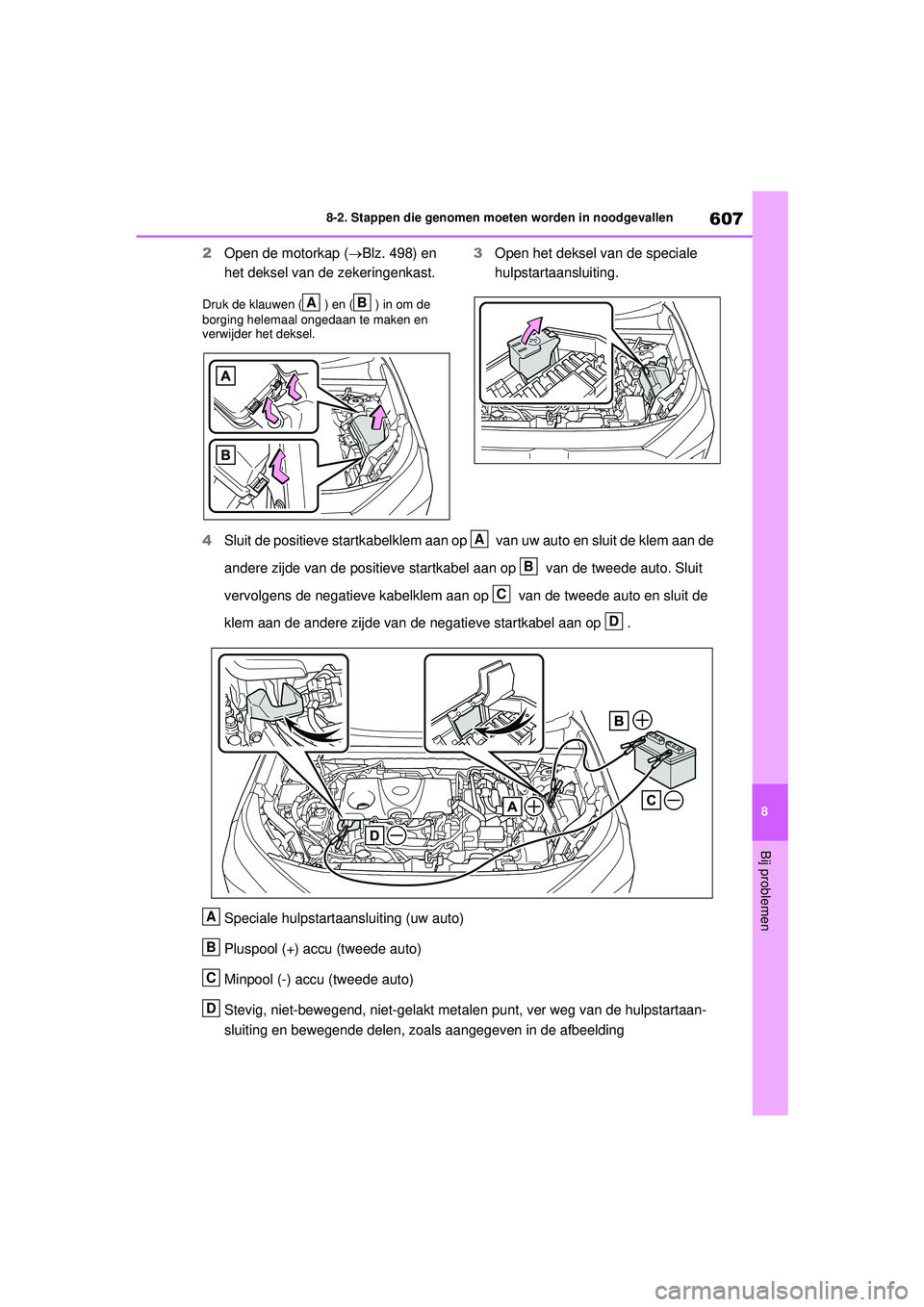

607
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
2
Open de motorkap (Blz. 498) en
het deksel van de zekeringenkast.
Druk de klauwen ( ) en ( ) in om de
borging helemaal ongedaan te maken en
verwijder het deksel.
3Open het deksel van de speciale
hulpstartaansluiting.
4 Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve startkabel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelklem aan op van de tweede auto en sluit de
klem aan de andere zijde van de negatieve startkabel aan op .
Speciale hulpstartaansluiting (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metale n punt, ver weg van de hulpstartaan-
sluiting en bewegende delen, zoals aangegeven in de afbeelding
AB
A
B
C
D
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 607 Wednesday, February 3, 2021 2:42 PM

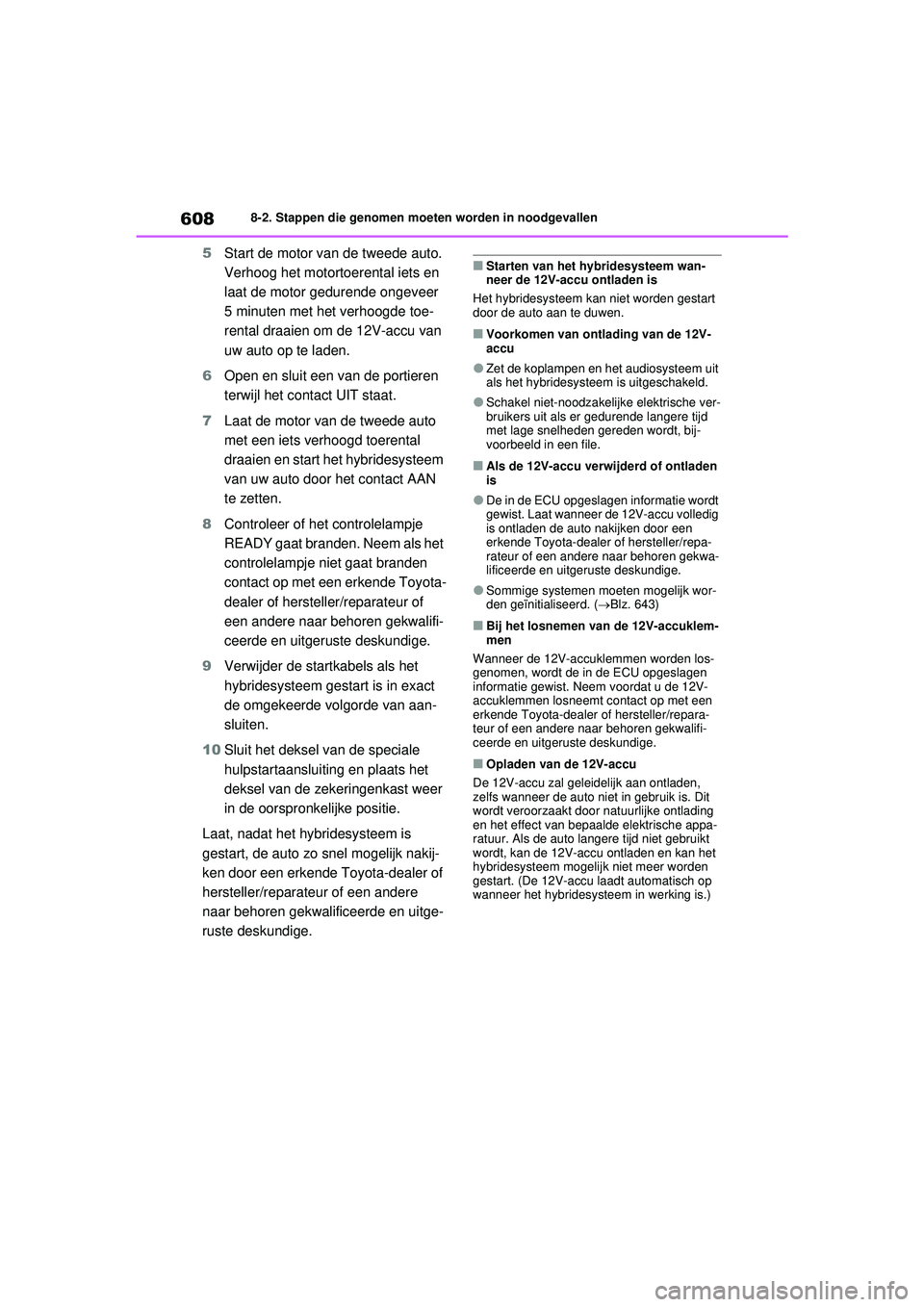

6088-2. Stappen die genomen moeten worden in noodgevallen
5Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de 12V-accu van
uw auto op te laden.
6 Open en sluit een van de portieren
terwijl het contact UIT staat.
7 Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN
te zetten.
8 Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
9 Verwijder de startkabels als het
hybridesysteem gestart is in exact
de omgekeerde volgorde van aan-
sluiten.
10 Sluit het deksel van de speciale
hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer
in de oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.■Starten van het hybridesysteem wan-
neer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart
door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-
accu
●Zet de koplampen en het audiosysteem uit
als het hybridesysteem is uitgeschakeld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( Blz. 643)
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de 12V-
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen en kan het
hybridesysteem mogeli jk niet meer worden
gestart. (De 12V-accu laadt automatisch op
wanneer het hybridesysteem in werking is.)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 608 Wednesday, February 3, 2021 2:42 PM
