TOYOTA RAV4 PHEV 2021 Instrukcja obsługi (in Polish)

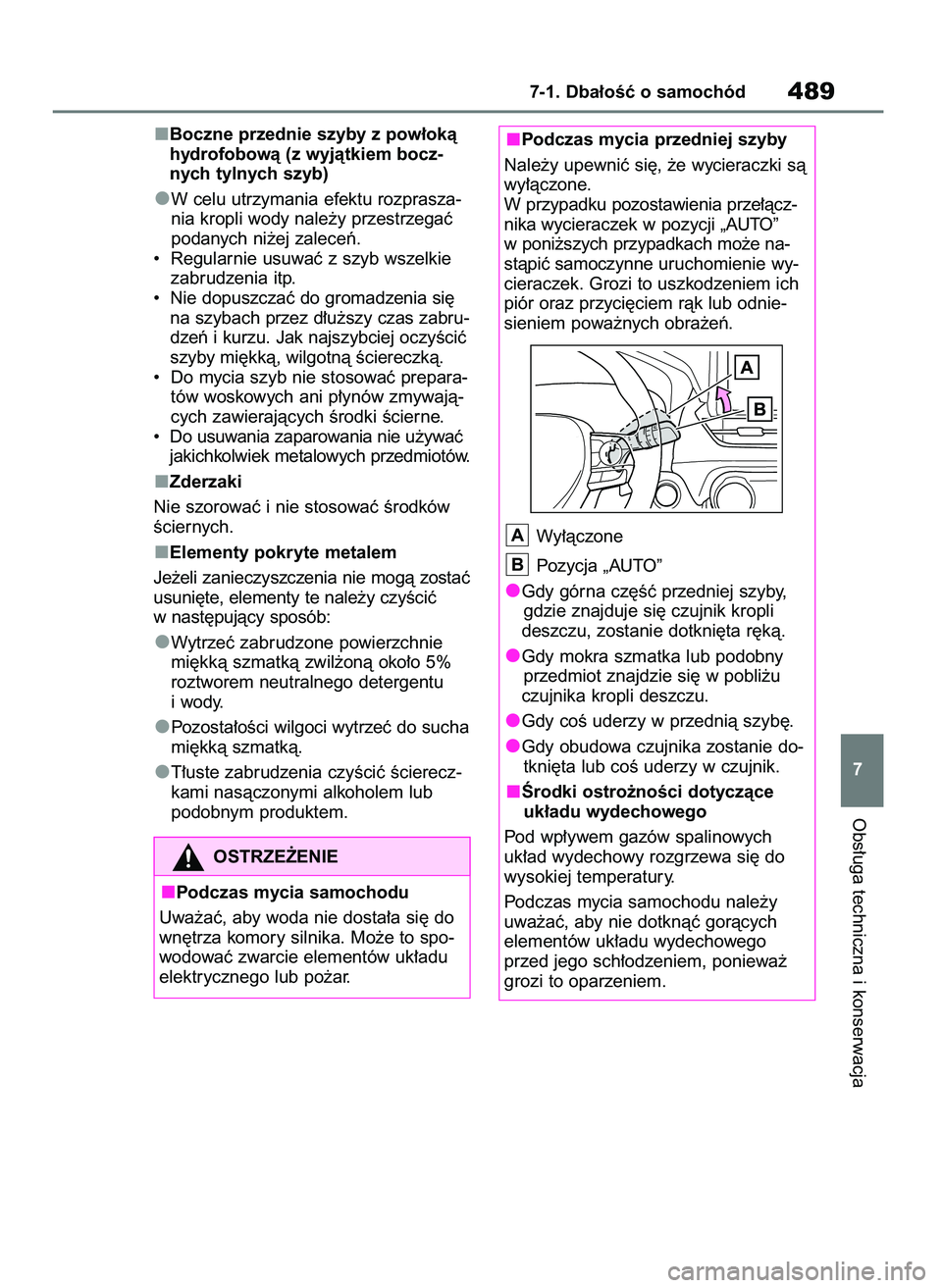

Boczne przednie szyby z pow∏okà
hydrofobowà (z wyjàtkiem bocz-
nych tylnych szyb)
W celu utrzymania efektu rozprasza-
nia kropli wody nale˝y przestrzegaç
podanych ni˝ej zaleceƒ.
• Regularnie usuwaç z szyb wszelkie
zabrudzenia itp.
• Nie dopuszczaç do gromadzenia si´
na szybach przez d∏u˝szy czas zabru-
dzeƒ i kurzu. Jak najszybciej oczyÊciç
szyby mi´kkà, wilgotnà Êciereczkà.
• Do mycia szyb nie stosowaç prepara-
tów woskowych ani p∏ynów zmywajà-
cych zawierajàcych Êrodki Êcierne.
• Do usuwania zaparowania nie u˝ywaç
jakichkolwiek metalowych przedmiotów.
Zderzaki
Nie szorowaç i nie stosowaç Êrodków
Êciernych.
Elementy pokryte metalem
Je˝eli zanieczyszczenia nie mogà zostaç
usuni´te, elementy te nale˝y czyÊciç
w nast´pujàcy sposób:
Wytrzeç zabrudzone powierzchnie
mi´kkà szmatkà zwil˝onà oko∏o 5%
roztworem neutralnego detergentu
iwody.
Pozosta∏oÊci wilgoci wytrzeç do sucha
mi´kkà szmatkà.
T∏uste zabrudzenia czyÊciç Êcierecz-
kami nasàczonymi alkoholem lub
podobnym produktem.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód489
7
OSTRZE˚ENIE
Podczas mycia samochodu
Uwa˝aç, aby woda nie dosta∏a si´ do
wn´trza komory silnika. Mo˝e to spo-
wodowaç zwarcie elementów uk∏adu
elektrycznego lub po˝ar.
Podczas mycia przedniej szyby
Nale˝y upewniç si´, ˝e wycieraczki sà
wy∏àczone.
W przypadku pozostawienia prze∏àcz-
nika wycieraczek w pozycji „AUTO”
w poni˝szych przypadkach mo˝e na-
stàpiç samoczynne uruchomienie wy-
cieraczek. Grozi to uszkodzeniem ich
piór oraz przyci´ciem ràk lub odnie-
sieniem powa˝nych obra˝eƒ.
Wy∏àczone
Pozycja „AUTO”
Gdy górna cz´Êç przedniej szyby,
gdzie znajduje si´ czujnik kropli
deszczu, zostanie dotkni´ta r´kà.
Gdy mokra szmatka lub podobny
przedmiot znajdzie si´ w pobli˝u
czujnika kropli deszczu.
Gdy coÊ uderzy w przednià szyb´.
Gdy obudowa czujnika zostanie do-
tkni´ta lub coÊ uderzy w czujnik.
Ârodki ostro˝noÊci dotyczàce
uk∏adu wydechowego
Pod wp∏ywem gazów spalinowych
uk∏ad wydechowy rozgrzewa si´ do
wysokiej temperatury.
Podczas mycia samochodu nale˝y
uwa˝aç, aby nie dotknàç goràcych
elementów uk∏adu wydechowego
przed jego sch∏odzeniem, poniewa˝
grozi to oparzeniem.
B
A
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 489

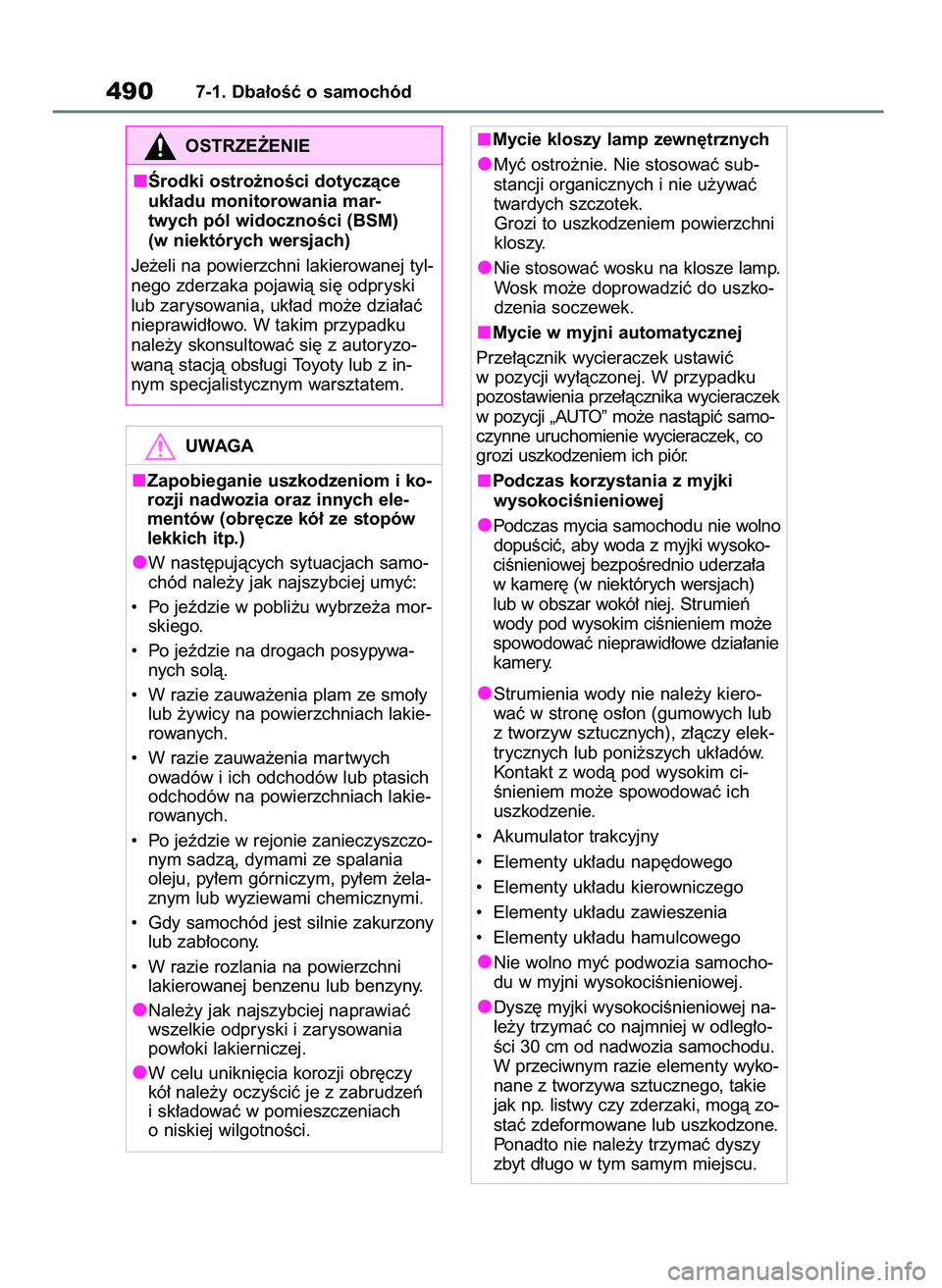

4907-1. Dba∏oÊç o samochód
Mycie kloszy lamp zewn´trznych
Myç ostro˝nie. Nie stosowaç sub-
stancji organicznych i nie u˝ywaç
twardych szczotek.
Grozi to uszkodzeniem powierzchni
kloszy.
Nie stosowaç wosku na klosze lamp.
Wosk mo˝e doprowadziç do uszko-
dzenia soczewek.
Mycie w myjni automatycznej
Prze∏àcznik wycieraczek ustawiç
w pozycji wy∏àczonej. W przypadku
pozostawienia prze∏àcznika wycieraczek
w pozycji „AUTO” mo˝e nastàpiç samo-
czynne uruchomienie wycieraczek, co
grozi uszkodzeniem ich piór.
Podczas korzystania z myjki
wysokociÊnieniowej
Podczas mycia samochodu nie wolno
dopuÊciç, aby woda z myjki wysoko-
ciÊnieniowej bezpoÊrednio uderza∏a
w kamer´ (w niektórych wersjach)
lub w obszar wokó∏ niej. Strumieƒ
wody pod wysokim ciÊnieniem mo˝e
spowodowaç nieprawid∏owe dzia∏anie
kamery.
Strumienia wody nie nale˝y kiero-
waç w stron´ os∏on (gumowych lub
z tworzyw sztucznych), z∏àczy elek-
trycznych lub poni˝szych uk∏adów.
Kontakt z wodà pod wysokim ci-
Ênieniem mo˝e spowodowaç ich
uszkodzenie.
• Akumulator trakcyjny
• Elementy uk∏adu nap´dowego
• Elementy uk∏adu kierowniczego
• Elementy uk∏adu zawieszenia
• Elementy uk∏adu hamulcowego
Nie wolno myç podwozia samocho-
du w myjni wysokociÊnieniowej.
Dysz´ myjki wysokociÊnieniowej na-
le˝y trzymaç co najmniej w odleg∏o-
Êci 30 cm od nadwozia samochodu.
W przeciwnym razie elementy wyko-
nane z tworzywa sztucznego, takie
jak np. listwy czy zderzaki, mogà zo-
staç zdeformowane lub uszkodzone.
Ponadto nie nale˝y trzymaç dyszy
zbyt d∏ugo w tym samym miejscu.
UWAGA
Zapobieganie uszkodzeniom i ko-
rozji nadwozia oraz innych ele-
mentów (obr´cze kó∏ ze stopów
lekkich itp.)
W nast´pujàcych sytuacjach samo-
chód nale˝y jak najszybciej umyç:
• Po jeêdzie w pobli˝u wybrze˝a mor-
skiego.
• Po jeêdzie na drogach posypywa-
nych solà.
• W razie zauwa˝enia plam ze smo∏y
lub ˝ywicy na powierzchniach lakie-
rowanych.
• W razie zauwa˝enia mar twych
owadów i ich odchodów lub ptasich
odchodów na powierzchniach lakie-
rowanych.
• Po jeêdzie w rejonie zanieczyszczo-
nym sadzà, dymami ze spalania
oleju, py∏em górniczym, py∏em ˝ela-
znym lub wyziewami chemicznymi.
• Gdy samochód jest silnie zakurzony
lub zab∏ocony.
• W razie rozlania na powierzchni
lakierowanej benzenu lub benzyny.
Nale˝y jak najszybciej naprawiaç
wszelkie odpryski i zarysowania
pow∏oki lakierniczej.
W celu unikni´cia korozji obr´czy
kó∏ nale˝y oczyÊciç je z zabrudzeƒ
i sk∏adowaç w pomieszczeniach
o niskiej wilgotnoÊci.
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
uk∏adu monitorowania mar-
twych pól widocznoÊci (BSM)
(w niektórych wersjach)
Je˝eli na powierzchni lakierowanej tyl-
nego zderzaka pojawià si´ odpryski
lub zarysowania, uk∏ad mo˝e dzia∏aç
nieprawid∏owo. W takim przypadku
nale˝y skonsultowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub z in-
nym specjalistycznym warsztatem.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 490

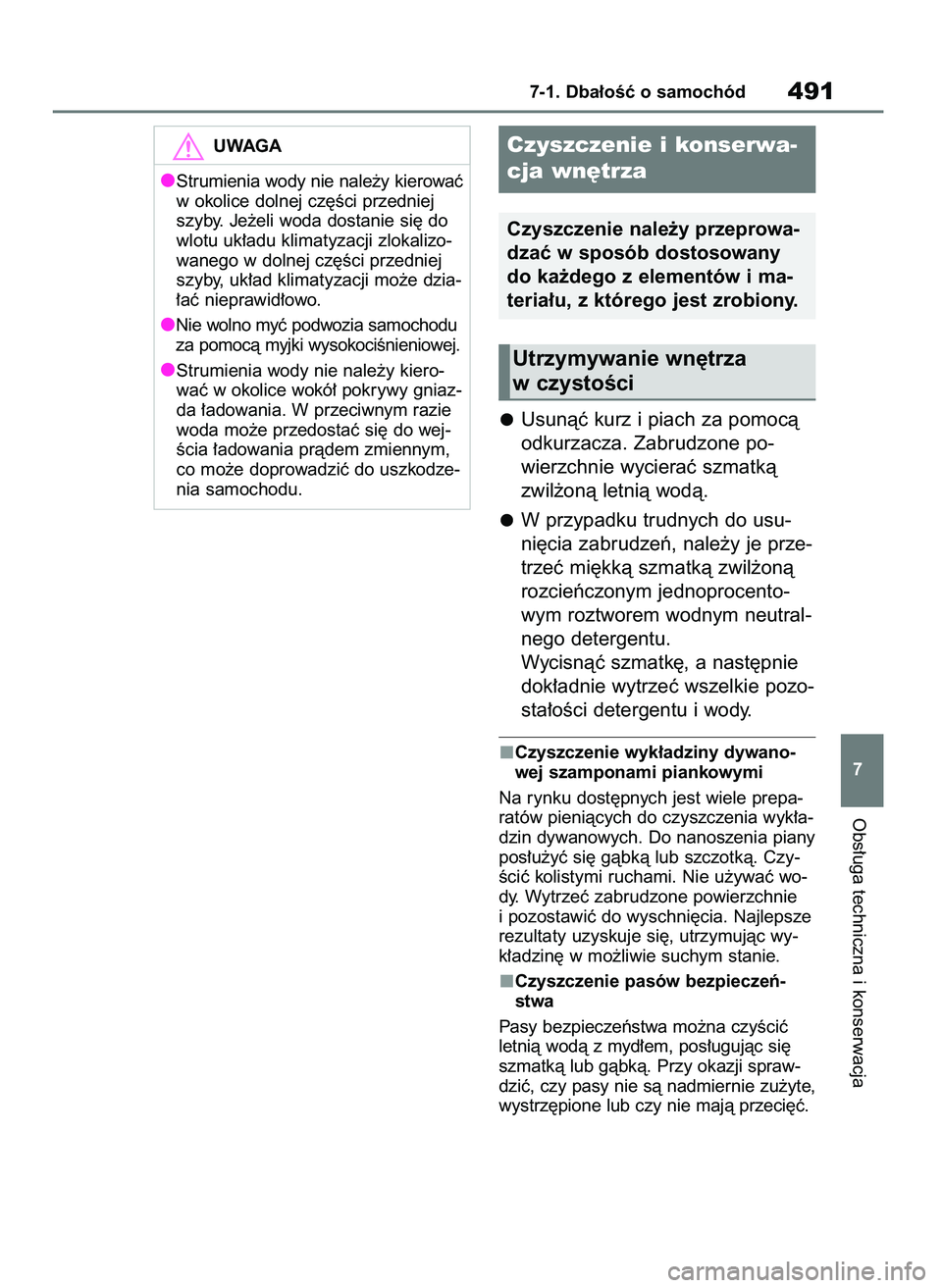

Usunàç kurz i piach za pomocà
odkurzacza. Zabrudzone po-
wierzchnie wycieraç szmatkà
zwil˝onà letnià wodà.
W przypadku trudnych do usu-
ni´cia zabrudzeƒ, nale˝y je prze-
trzeç mi´kkà szmatkà zwil˝onà
rozcieƒczonym jednoprocento-
wym roztworem wodnym neutral-
nego detergentu.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç wszelkie pozo-
sta∏oÊci detergentu i wody.
Czyszczenie wyk∏adziny dywano-
wej szamponami piankowymi
Na rynku dost´pnych jest wiele prepa-
ratów pieniàcych do czyszczenia wyk∏a-
dzin dywanowych. Do nanoszenia piany
pos∏u˝yç si´ gàbkà lub szczotkà. Czy-
Êciç kolistymi ruchami. Nie u˝ywaç wo-
dy. Wytrzeç zabrudzone powierzchnie
i pozostawiç do wyschni´cia. Najlepsze
rezultaty uzyskuje si´, utrzymujàc wy-
k∏adzin´ w mo˝liwie suchym stanie.
Czyszczenie pasów bezpieczeƒ-
stwa
Pasy bezpieczeƒstwa mo˝na czyÊciç
letnià wodà z myd∏em, pos∏ugujàc si´
szmatkà lub gàbkà. Przy okazji spraw-
dziç, czy pasy nie sà nadmiernie zu˝yte,
wystrz´pione lub czy nie majà przeci´ç.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód491
7
Czyszczenie i konserwa-
cja wn´trza
Czyszczenie nale˝y przeprowa-
dzaç w sposób dostosowany
do ka˝dego z elementów i ma-
teria∏u, z którego jest zrobiony.
Utrzymywanie wn´trza
w czystoÊci
UWAGA
Strumienia wody nie nale˝y kierowaç
w okolice dolnej cz´Êci przedniej
szyby. Je˝eli woda dostanie si´ do
wlotu uk∏adu klimatyzacji zlokalizo-
wanego w dolnej cz´Êci przedniej
szyby, uk∏ad klimatyzacji mo˝e dzia-
∏aç nieprawid∏owo.
Nie wolno myç podwozia samochodu
za pomocà myjki wysokociÊnieniowej.
Strumienia wody nie nale˝y kiero-
waç w okolice wokó∏ pokrywy gniaz-
da ∏adowania. W przeciwnym razie
woda mo˝e przedostaç si´ do wej-
Êcia ∏adowania pràdem zmiennym,
co mo˝e doprowadziç do uszkodze-
nia samochodu.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 491

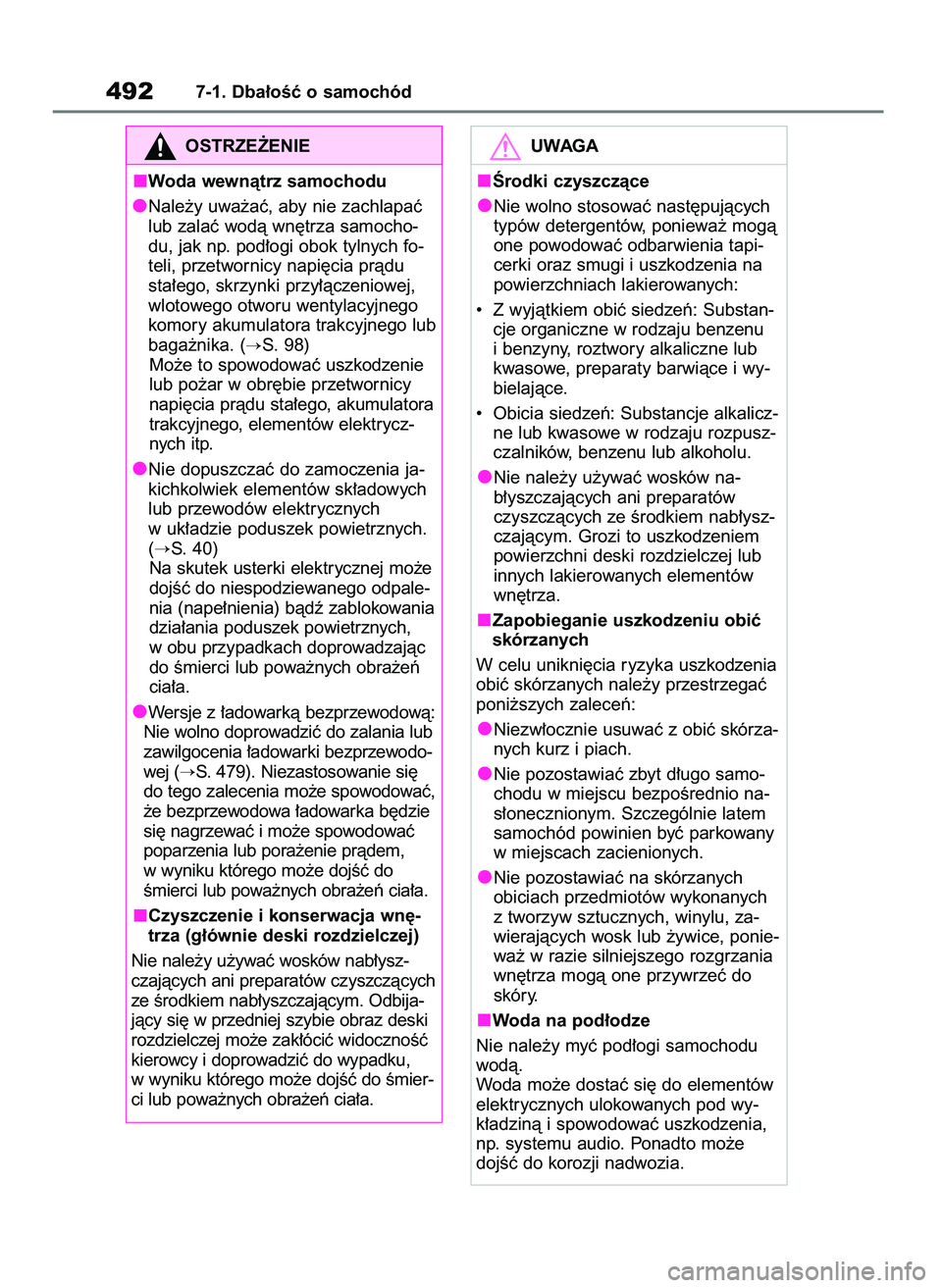

4927-1. Dba∏oÊç o samochód
UWAGA
Ârodki czyszczàce
Nie wolno stosowaç nast´pujàcych
typów detergentów, poniewa˝ mogà
one powodowaç odbarwienia tapi-
cerki oraz smugi i uszkodzenia na
powierzchniach lakierowanych:
• Z wyjàtkiem obiç siedzeƒ: Substan-
cje organiczne w rodzaju benzenu
i benzyny, roztwory alkaliczne lub
kwasowe, preparaty barwiàce i wy-
bielajàce.
• Obicia siedzeƒ: Substancje alkalicz-
ne lub kwasowe w rodzaju rozpusz-
czalników, benzenu lub alkoholu.
Nie nale˝y u˝ywaç wosków na-
b∏yszczajàcych ani preparatów
czyszczàcych ze Êrodkiem nab∏ysz-
czajàcym. Grozi to uszkodzeniem
powierzchni deski rozdzielczej lub
innych lakierowanych elementów
wn´trza.
Zapobieganie uszkodzeniu obiç
skórzanych
W celu unikni´cia ryzyka uszkodzenia
obiç skórzanych nale˝y przestrzegaç
poni˝szych zaleceƒ:
Niezw∏ocznie usuwaç z obiç skórza-
nych kurz i piach.
Nie pozostawiaç zbyt d∏ugo samo-
chodu w miejscu bezpoÊrednio na-
s∏onecznionym. Szczególnie latem
samochód powinien byç parkowany
w miejscach zacienionych.
Nie pozostawiaç na skórzanych
obiciach przedmiotów wykonanych
z tworzyw sztucznych, winylu, za-
wierajàcych wosk lub ˝ywice, ponie-
wa˝ w razie silniejszego rozgrzania
wn´trza mogà one przywrzeç do
skóry.
Woda na pod∏odze
Nie nale˝y myç pod∏ogi samochodu
wodà.
Woda mo˝e dostaç si´ do elementów
elektrycznych ulokowanych pod wy-
k∏adzinà i spowodowaç uszkodzenia,
np. systemu audio. Ponadto mo˝e
dojÊç do korozji nadwozia.OSTRZE˚ENIE
Woda wewnàtrz samochodu
Nale˝y uwa˝aç, aby nie zachlapaç
lub zalaç wodà wn´trza samocho-
du, jak np. pod∏ogi obok tylnych fo-
teli, przetwornicy napi´cia pràdu
sta∏ego, skrzynki przy∏àczeniowej,
wlotowego otworu wentylacyjnego
komory akumulatora trakcyjnego lub
baga˝nika. (
S. 98)
Mo˝e to spowodowaç uszkodzenie
lub po˝ar w obr´bie przetwornicy
napi´cia pràdu sta∏ego, akumulatora
trakcyjnego, elementów elektrycz-
nych itp.
Nie dopuszczaç do zamoczenia ja-
kichkolwiek elementów sk∏adowych
lub przewodów elektrycznych
w uk∏adzie poduszek powietrznych.
(
S. 40)
Na skutek usterki elektrycznej mo˝e
dojÊç do niespodziewanego odpale-
nia (nape∏nienia) bàdê zablokowania
dzia∏ania poduszek powietrznych,
w obu przypadkach doprowadzajàc
do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Wersje z ∏adowarkà bezprzewodowà:
Nie wolno doprowadziç do zalania lub
zawilgocenia ∏adowarki bezprzewodo-
wej (
S. 479). Niezastosowanie si´
do tego zalecenia mo˝e spowodowaç,
˝e bezprzewodowa ∏adowarka b´dzie
si´ nagrzewaç i mo˝e spowodowaç
poparzenia lub pora˝enie pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Czyszczenie i konserwacja wn´-
trza (g∏ównie deski rozdzielczej)
Nie nale˝y u˝ywaç wosków nab∏ysz-
czajàcych ani preparatów czyszczàcych
ze Êrodkiem nab∏yszczajàcym. Odbija-
jàcy si´ w przedniej szybie obraz deski
rozdzielczej mo˝e zak∏óciç widocznoÊç
kierowcy i doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do Êmier-
ci lub powa˝nych obra˝eƒ cia∏a.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 492

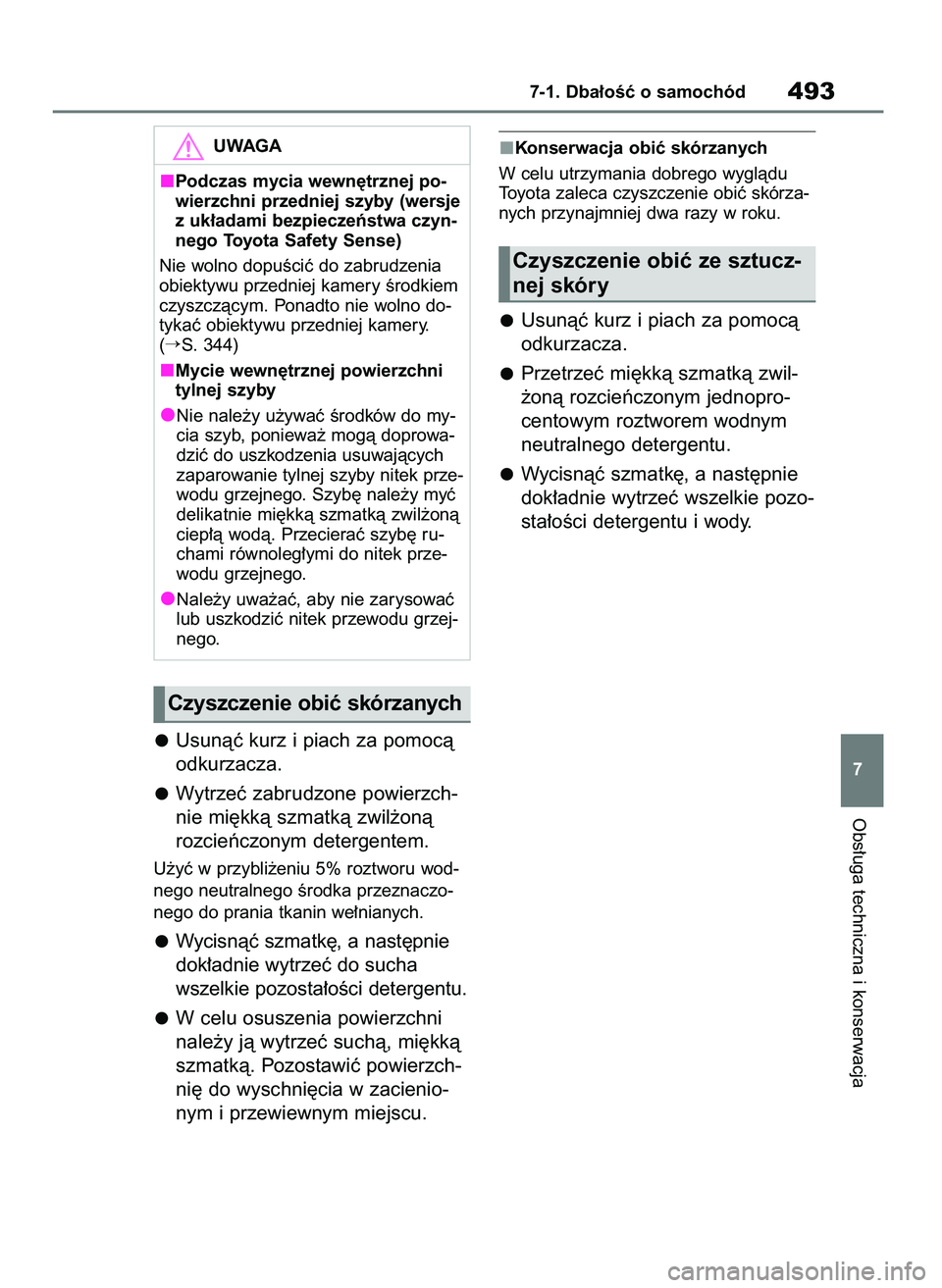

Usunàç kurz i piach za pomocà
odkurzacza.
Wytrzeç zabrudzone powierzch-
nie mi´kkà szmatkà zwil˝onà
rozcieƒczonym detergentem.
U˝yç w przybli˝eniu 5% roztworu wod-
nego neutralnego Êrodka przeznaczo-
nego do prania tkanin we∏nianych.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç do sucha
wszelkie pozosta∏oÊci detergentu.
W celu osuszenia powierzchni
nale˝y jà wytrzeç suchà, mi´kkà
szmatkà. Pozostawiç powierzch-
ni´ do wyschni´cia w zacienio-
nym i przewiewnym miejscu.
Konserwacja obiç skórzanych
W celu utrzymania dobrego wyglàdu
Toyota zaleca czyszczenie obiç skórza-
nych przynajmniej dwa razy w roku.
Usunàç kurz i piach za pomocà
odkurzacza.
Przetrzeç mi´kkà szmatkà zwil-
˝onà rozcieƒczonym jednopro-
centowym roztworem wodnym
neutralnego detergentu.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç wszelkie pozo-
sta∏oÊci detergentu i wody.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód493
7
Czyszczenie obiç ze sztucz-
nej skóry
Czyszczenie obiç skórzanych
UWAGA
Podczas mycia wewn´trznej po-
wierzchni przedniej szyby (wersje
z uk∏adami bezpieczeƒstwa czyn-
nego Toyota Safety Sense)
Nie wolno dopuÊciç do zabrudzenia
obiektywu przedniej kamery Êrodkiem
czyszczàcym. Ponadto nie wolno do-
tykaç obiektywu przedniej kamery.
(
S. 344)
Mycie wewn´trznej powierzchni
tylnej szyby
Nie nale˝y u˝ywaç Êrodków do my-
cia szyb, poniewa˝ mogà doprowa-
dziç do uszkodzenia usuwajàcych
zaparowanie tylnej szyby nitek prze-
wodu grzejnego. Szyb´ nale˝y myç
delikatnie mi´kkà szmatkà zwil˝onà
ciep∏à wodà. Przecieraç szyb´ ru-
chami równoleg∏ymi do nitek prze-
wodu grzejnego.
Nale˝y uwa˝aç, aby nie zarysowaç
lub uszkodziç nitek przewodu grzej-
nego.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 493

Gdzie dokonywaç przeglàdów
i napraw?
W celu utrzymania mo˝liwie najwy˝szej
sprawnoÊci samochodu zalecane jest po-
wierzanie wszelkich napraw, przeglàdów
i czynnoÊci serwisowych autoryzowanej
stacji obs∏ugi Toyoty lub odpowiednio
przygotowanym i wyposa˝onym specjali-
stom. CzynnoÊci serwisowe, przeglàdy
i ewentualne naprawy wykonywane w ra-
mach gwarancji najlepiej zlecaç autory-
zowanej stacji obs∏ugi Toyoty, która u˝yje
wy∏àcznie oryginalnych cz´Êci zamien-
nych Toyoty. War to te˝ korzystaç z us∏ug
autoryzowanych stacji obs∏ugi Toyoty
w przypadku obs∏ug serwisowych
i wszelkich napraw nieobj´tych gwaran-
cjà producenta samochodu, poniewa˝
stacje te sà wyspecjalizowane w obs∏u-
dze samochodów marki Toyota, a ich wy-
soce wykwalifikowani pracownicy potrafià
poradziç sobie z wszelkimi problemami,
jakie mogà zdarzyç si´ w trakcie eksplo-
atacji tego samochodu.
Autoryzowane stacje obs∏ugi Toyoty lub
inne odpowiednio przygotowane i wy-
posa˝one specjalistyczne warsztaty ze
wzgl´du na to, ˝e posiadajà du˝e do-
Êwiadczenie w obs∏udze samochodów
Toyota, rzetelnie i za rozsàdnà cen´
wykonajà wszelkie niezb´dne przeglàdy
i obs∏ugi okresowe tego samochodu.
Przeglàdy okresowe powinny byç
przeprowadzane w terminach okre-
Êlonych w planie obs∏ugi okresowej.
Szczegó∏owy zakres i terminarz obs∏ugi
okresowej podany jest w ksià˝ce gwaran-
cyjnej samochodu „Serwis i Gwarancja”.
Jakie czynnoÊci serwisowe mogà
zostaç wykonane we w∏asnym za-
kresie?
Wiele punktów obs∏ugi okresowej jest
∏atwych do wykonania dla osoby o pew-
nych zdolnoÊciach mechanicznych,
dysponujàcej kilkoma podstawowymi
narz´dziami samochodowymi.
Nale˝y jednak zwróciç uwag´ na to, ˝e
niektóre czynnoÊci obs∏ugowe wymaga-
jà u˝ycia specjalistycznych narz´dzi
oraz posiadania wysokich umiej´tnoÊci.
Dlatego nale˝y je zlecaç wykwalifikowa-
nym mechanikom. Nawet gdy u˝ytkow-

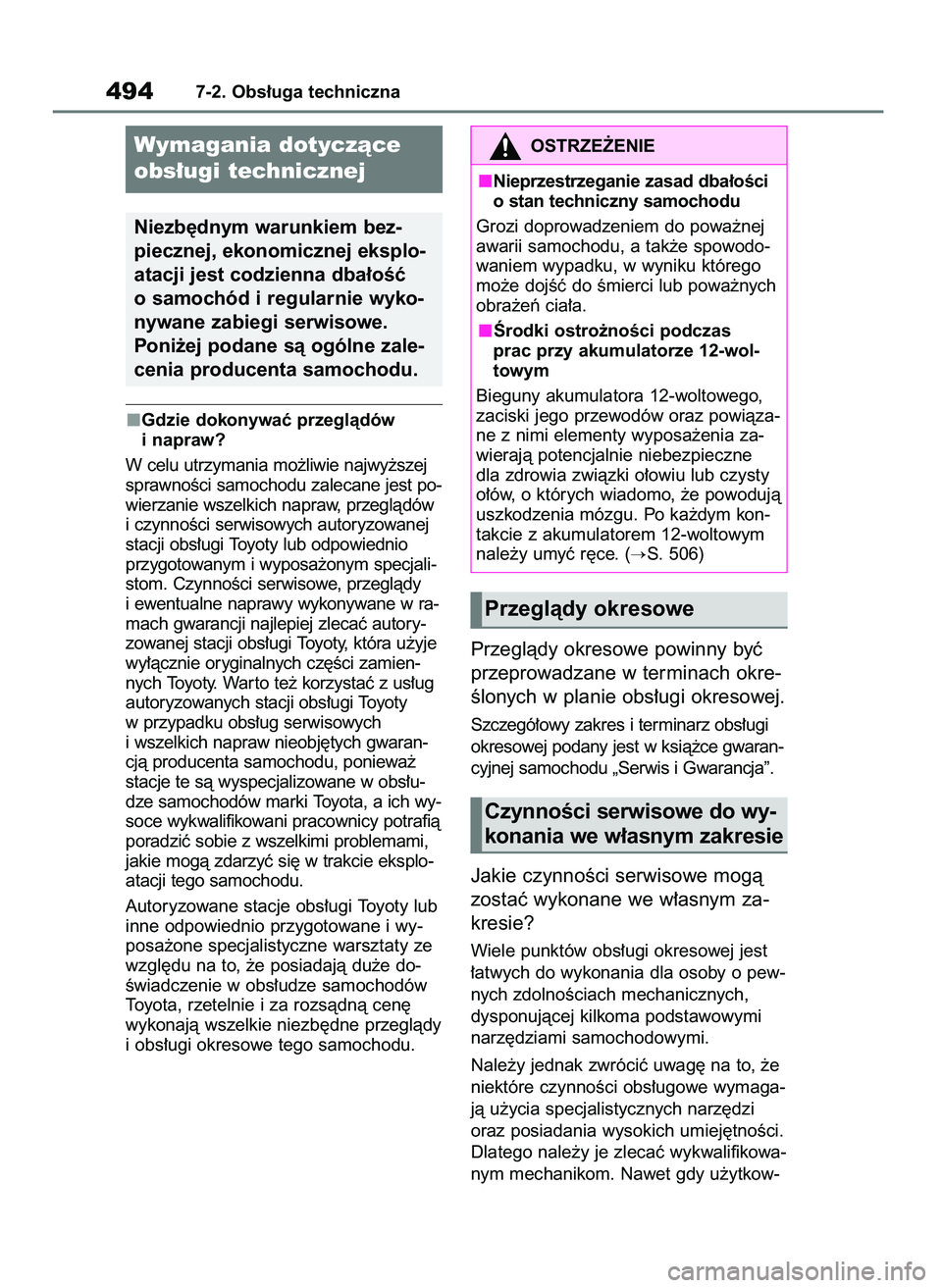

4947-2. Obs∏uga techniczna
Wymagania dotyczàce
obs∏ugi technicznej
Niezb´dnym warunkiem bez-
piecznej, ekonomicznej eksplo-
atacji jest codzienna dba∏oÊç
o samochód i regularnie wyko-
nywane zabiegi serwisowe.
Poni˝ej podane sà ogólne zale-
cenia producenta samochodu.
OSTRZE˚ENIE
Nieprzestrzeganie zasad dba∏oÊci
o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej
awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci podczas
prac przy akumulatorze 12-wol-
towym
Bieguny akumulatora 12-woltowego,
zaciski jego przewodów oraz powiàza-
ne z nimi elementy wyposa˝enia za-
wierajà potencjalnie niebezpieczne
dla zdrowia zwiàzki o∏owiu lub czysty
o∏ów, o których wiadomo, ˝e powodujà
uszkodzenia mózgu. Po ka˝dym kon-
takcie z akumulatorem 12-woltowym
nale˝y umyç r´ce. (
S. 506)
Przeglàdy okresowe
CzynnoÊci serwisowe do wy-
konania we w∏asnym zakresie
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 494

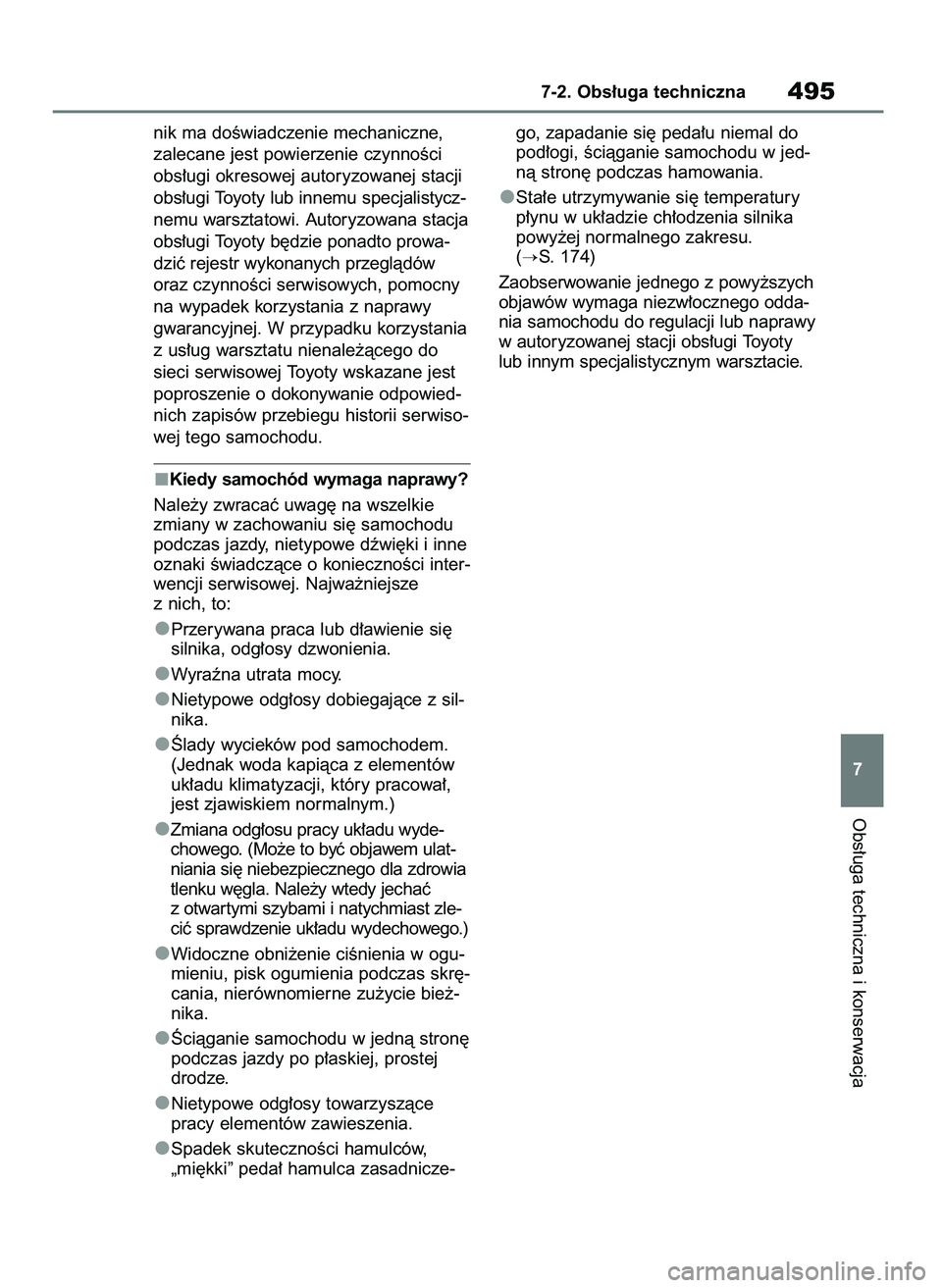

nik ma doÊwiadczenie mechaniczne,
zalecane jest powierzenie czynnoÊci
obs∏ugi okresowej autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi. Autoryzowana stacja
obs∏ugi Toyoty b´dzie ponadto prowa-
dziç rejestr wykonanych przeglàdów
oraz czynnoÊci serwisowych, pomocny
na wypadek korzystania z naprawy
gwarancyjnej. W przypadku korzystania
z us∏ug warsztatu nienale˝àcego do
sieci serwisowej Toyoty wskazane jest
poproszenie o dokonywanie odpowied-
nich zapisów przebiegu historii serwiso-
wej tego samochodu.
Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie
zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne
oznaki Êwiadczàce o koniecznoÊci inter-
wencji serwisowej. Najwa˝niejsze
z nich, to:
Przerywana praca lub d∏awienie si´
silnika, odg∏osy dzwonienia.
Wyraêna utrata mocy.
Nietypowe odg∏osy dobiegajàce z sil-
nika.
Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏,
jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wyde-
chowego. (Mo˝e to byç objawem ulat-
niania si´ niebezpiecznego dla zdrowia
tlenku w´gla. Nale˝y wtedy jechaç
z otwar tymi szybami i natychmiast zle-
ciç sprawdzenie uk∏adu wydechowego.)
Widoczne obni˝enie ciÊnienia w ogu-
mieniu, pisk ogumienia podczas skr´-
cania, nierównomierne zu˝ycie bie˝-
nika.
Âciàganie samochodu w jednà stron´
podczas jazdy po p∏askiej, prostej
drodze.
Nietypowe odg∏osy towarzyszàce
pracy elementów zawieszenia.
Spadek skutecznoÊci hamulców,
„mi´kki” peda∏ hamulca zasadnicze-go, zapadanie si´ peda∏u niemal do
pod∏ogi, Êciàganie samochodu w jed-
nà stron´ podczas hamowania.
Sta∏e utrzymywanie si´ temperatury
p∏ynu w uk∏adzie ch∏odzenia silnika
powy˝ej normalnego zakresu.
(
S. 174)
Zaobserwowanie jednego z powy˝szych
objawów wymaga niezw∏ocznego odda-
nia samochodu do regulacji lub naprawy
w autoryzowanej stacji obs∏ugi Toyoty
lub innym specjalistycznym warsztacie.
Obs∏uga techniczna i konserwacja
7-2. Obs∏uga techniczna495
7
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 495

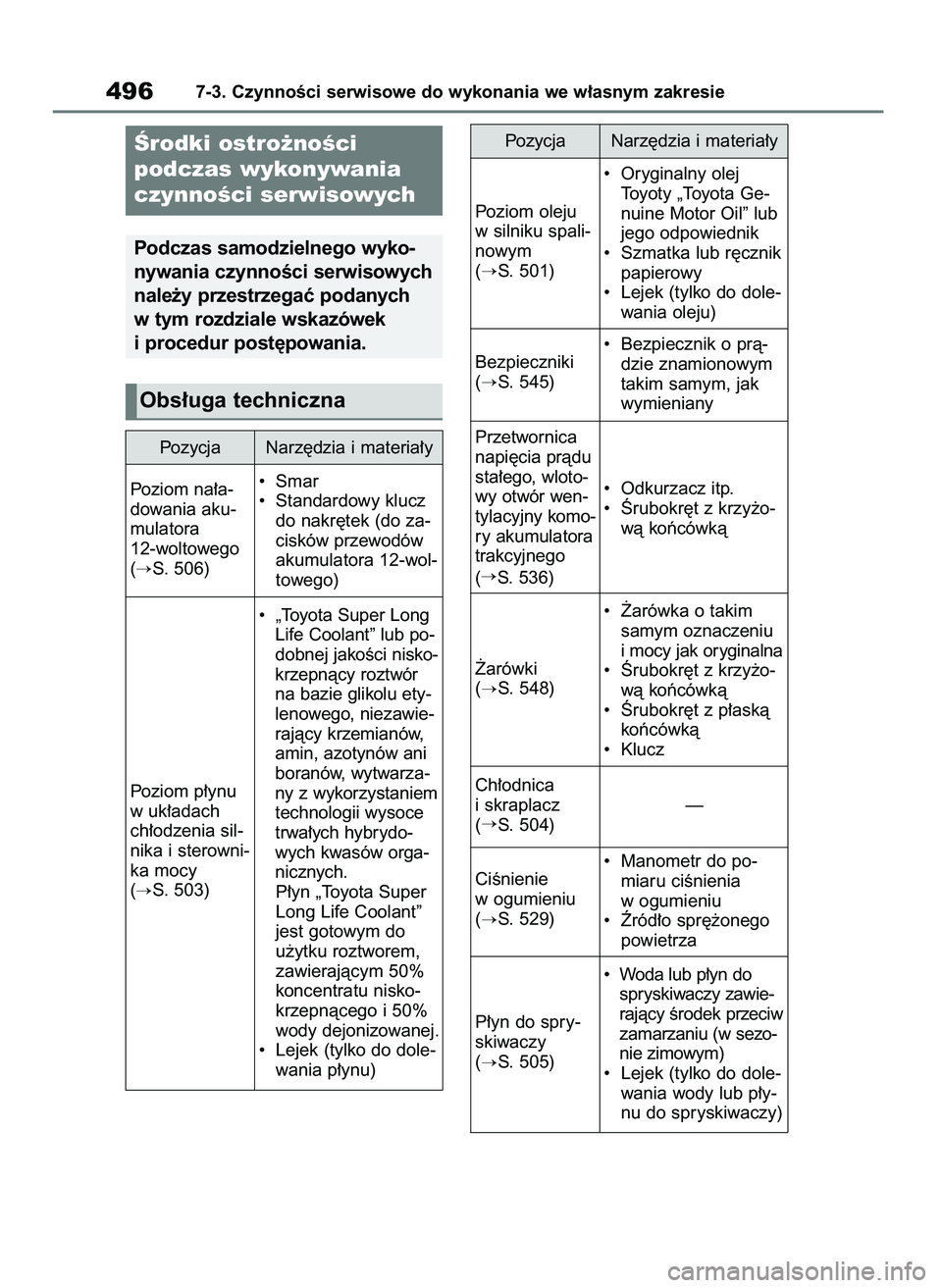

4967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ârodki ostro˝noÊci
podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wyko-
nywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych
w tym rozdziale wskazówek
i procedur post´powania.
Obs∏uga techniczna
Pozycja Narz´dzia i materia∏yPozycja Narz´dzia i materia∏y
Poziom na∏a-
dowania aku-
mulatora
12-woltowego
(
S. 506)• Smar
• Standardowy klucz
do nakr´tek (do za-
cisków przewodów
akumulatora 12-wol-
towego)Poziom oleju
w silniku spali-
nowym
(
S. 501)• Oryginalny olej
Toyoty „Toyota Ge-
nuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik
papierowy
• Lejek (tylko do dole-
wania oleju)
Bezpieczniki
(
S. 545)• Bezpiecznik o prà-
dzie znamionowym
takim samym, jak
wymieniany
Przetwornica
napi´cia pràdu
sta∏ego, wloto-
wy otwór wen-
tylacyjny komo-
ry akumulatora
trakcyjnego
(
S. 536)• Odkurzacz itp.
• Ârubokr´t z krzy˝o-
wà koƒcówkà
˚arówki
(
S. 548)• ˚arówka o takim
samym oznaczeniu
i mocy jak oryginalna
• Ârubokr´t z krzy˝o-
wà koƒcówkà
• Ârubokr´t z p∏askà
koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 504)—
CiÊnienie
w ogumieniu
(
S. 529)• Manometr do po-
miaru ciÊnienia
w ogumieniu
• èród∏o spr´˝onego
powietrza
P∏yn do spry-
skiwaczy
(
S. 505)• Woda lub p∏yn do
spryskiwaczy zawie-
rajàcy Êrodek przeciw
zamarzaniu (w sezo-
nie zimowym)
• Lejek (tylko do dole-
wania wody lub p∏y-
nu do spryskiwaczy) Poziom p∏ynu
w uk∏adach
ch∏odzenia sil-
nika i sterowni-
ka mocy
(
S. 503)• „Toyota Super Long
Life Coolant” lub po-
dobnej jakoÊci nisko-
krzepnàcy roztwór
na bazie glikolu ety-
lenowego, niezawie-
rajàcy krzemianów,
amin, azotynów ani
boranów, wytwarza-
ny z wykorzystaniem
technologii wysoce
trwa∏ych hybrydo-
wych kwasów orga-
nicznych.
P∏yn „Toyota Super
Long Life Coolant”
jest gotowym do
u˝ytku roztworem,
zawierajàcym 50%
koncentratu nisko-
krzepnàcego i 50%
wody dejonizowanej.
• Lejek (tylko do dole-
wania p∏ynu)
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 496

Obs∏uga techniczna i konserwacja

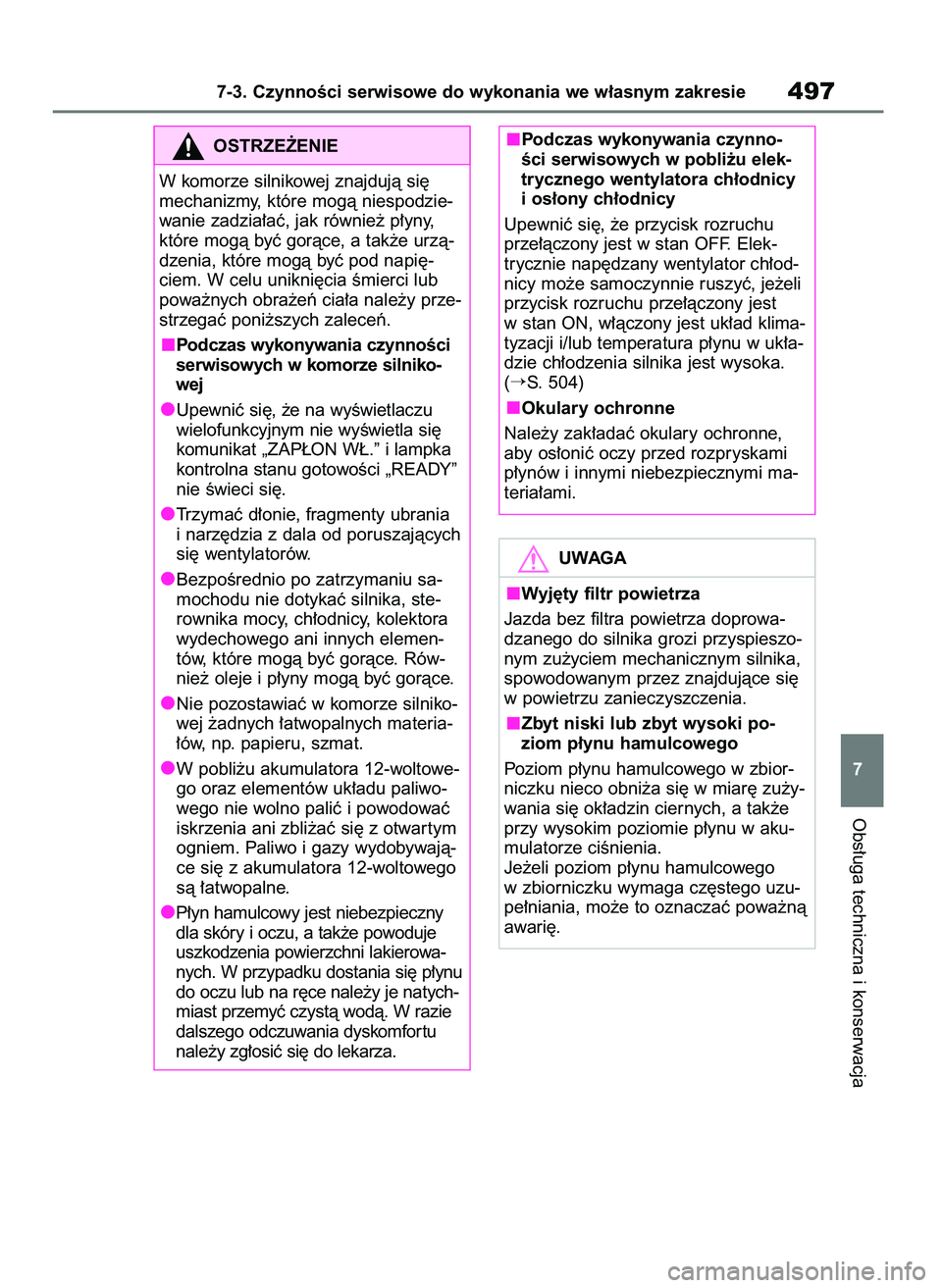

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7
OSTRZE˚ENIE
W komorze silnikowej znajdujà si´
mechanizmy, które mogà niespodzie-
wanie zadzia∏aç, jak równie˝ p∏yny,
które mogà byç goràce, a tak˝e urzà-
dzenia, które mogà byç pod napi´-
ciem. W celu unikni´cia Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci
serwisowych w komorze silniko-
wej
Upewniç si´, ˝e na wyÊwietlaczu
wielofunkcyjnym nie wyÊwietla si´
komunikat „ZAP¸ON W¸.” i lampka
kontrolna stanu gotowoÊci „READY”
nie Êwieci si´.
Trzymaç d∏onie, fragmenty ubrania
i narz´dzia z dala od poruszajàcych
si´ wentylatorów.
BezpoÊrednio po zatrzymaniu sa-
mochodu nie dotykaç silnika, ste-
rownika mocy, ch∏odnicy, kolektora
wydechowego ani innych elemen-
tów, które mogà byç goràce. Rów-
nie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silniko-
wej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u akumulatora 12-woltowe-
go oraz elementów uk∏adu paliwo-
wego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym
ogniem. Paliwo i gazy wydobywajà-
ce si´ z akumulatora 12-woltowego
sà ∏atwopalne.
P∏yn hamulcowy jest niebezpieczny
dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowa-
nych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natych-
miast przemyç czystà wodà. W razie
dalszego odczuwania dyskomfor tu
nale˝y zg∏osiç si´ do lekarza.Podczas wykonywania czynno-
Êci serwisowych w pobli˝u elek-
trycznego wentylatora ch∏odnicy
i os∏ony ch∏odnicy
Upewniç si´, ˝e przycisk rozruchu
prze∏àczony jest w stan OFF. Elek-
trycznie nap´dzany wentylator ch∏od-
nicy mo˝e samoczynnie ruszyç, je˝eli
przycisk rozruchu prze∏àczony jest
w stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏a-
dzie ch∏odzenia silnika jest wysoka.
(
S. 504)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne,
aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi ma-
teria∏ami.
UWAGA
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowa-
dzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika,
spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki po-
ziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbior-
niczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e
przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego
w zbiorniczku wymaga cz´stego uzu-
pe∏niania, mo˝e to oznaczaç powa˝nà
awari´.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 497

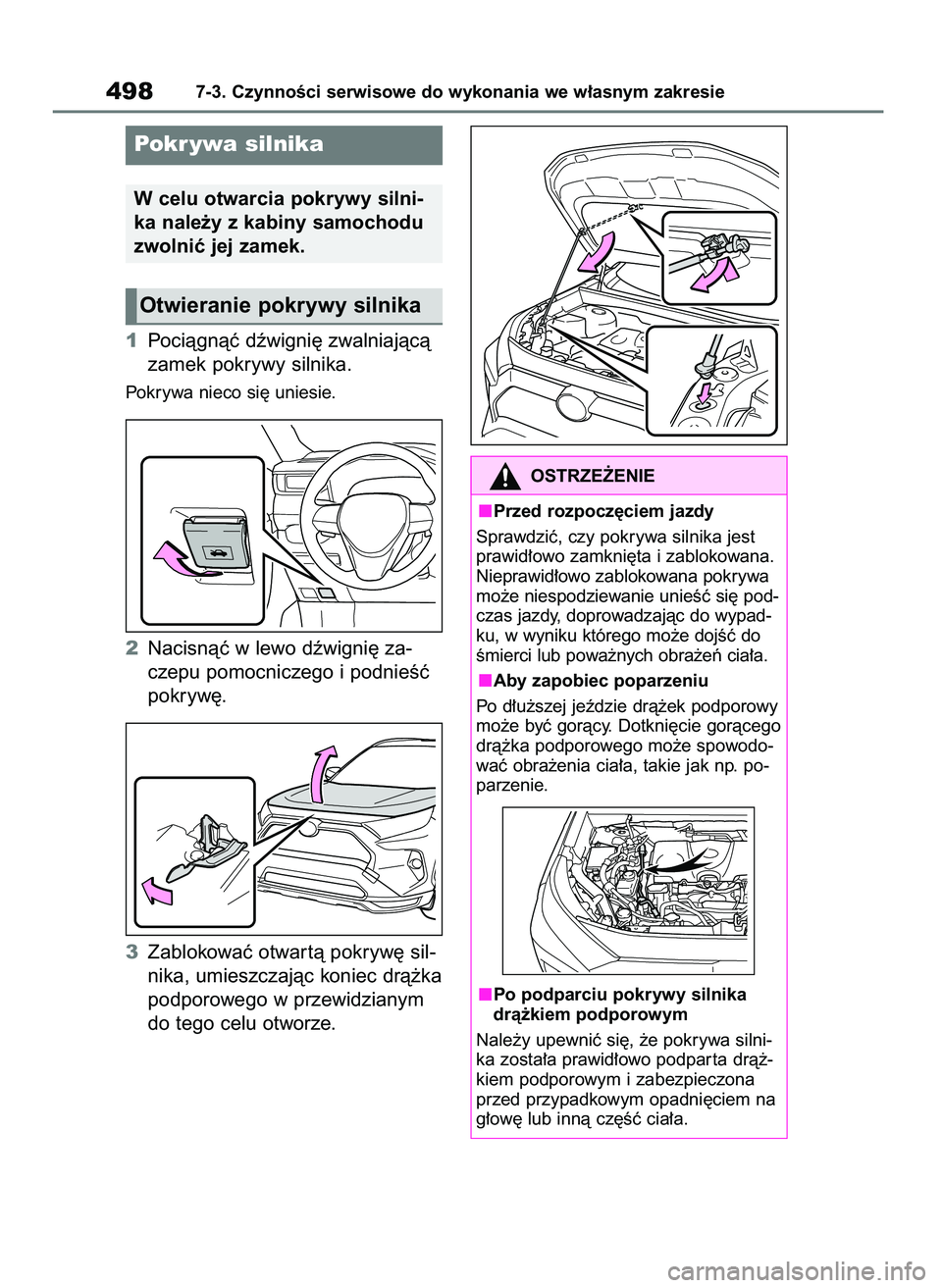

1Pociàgnàç dêwigni´ zwalniajàcà
zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
2Nacisnàç w lewo dêwigni´ za-
czepu pomocniczego i podnieÊç
pokryw´.
3Zablokowaç otwar tà pokryw´ sil-
nika, umieszczajàc koniec drà˝ka
podporowego w przewidzianym
do tego celu otworze.
4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silni-
ka nale˝y z kabiny samochodu
zwolniç jej zamek.
Otwieranie pokrywy silnika
OSTRZE˚ENIE
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest
prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa
mo˝e niespodziewanie unieÊç si´ pod-
czas jazdy, doprowadzajàc do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Aby zapobiec poparzeniu
Po d∏u˝szej jeêdzie drà˝ek podporowy
mo˝e byç goràcy. Dotkni´cie goràcego
drà˝ka podporowego mo˝e spowodo-
waç obra˝enia cia∏a, takie jak np. po-
parzenie.
Po podparciu pokrywy silnika
drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silni-
ka zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona
przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 498
