179
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
ments est activé, le fait d’appuyer
sur le contacteur et de le maintenir
enfoncé permet de régler la lumino-
sité des éclairages du combiné
d’instruments.
QRéglage de luminosité du combiné d’instruments
Les niveaux de luminosité du combiné d’ins-
truments lorsque les feux arrière sont allu- més et lorsqu’ils sont éteints peuvent être réglés séparément. Cependant, lorsque la
zone environnante est lumineuse (jour, etc.), le fait d’allumer les feux arrière ne modifie pas la luminosité du combiné d’instruments.
Vous pouvez régler la montre de bord à
l’aide du système de navigation/multi-
média.
Reportez-vous au “Système de naviga-
tion et de multimédia Manuel du pro-
priétaire” ou au “Manuel multimédia du
propriétaire”.
Les informations suivantes s’affichent
sur l’écran multifonction.
Informations relatives aux systèmes
d’aide à la conduite
Affiche les panneaux reconnus lorsque le
système RSA (si le véhicule en est équipé)
est actif. ( P.377)
Affiche une image lorsque les systèmes sui-
vants sont activés et qu’une icône de menu
autre que est sélectionnée :
• LTA (aide au maintien de la trajectoire) (si
le véhicule en est équipé) ( P.367)
• Régulateur de vitesse dynamique à radar
à plage de vitesses intégrale (si le véhi-
cule en est équipé) ( P.382)
• Régulateur de vitesse (si le véhicule en
est équipé) ( P.394)
Réglage de la montre de bord
Ecran multifonction
L’écran multifonction est utilisé
pour afficher les informations
concernant la consommation de
carburant et divers types d’infor-
mations relatives à la conduite.
L’écran multifonction peut égale-
ment être utilisé pour modifier les
réglages de l’affichage et d’autres
paramètres.
Contenus d’affichage
A

1803-1. Combiné d’instruments
• Limiteur de vitesse (si le véhicule en est
équipé) (P.397)
Zone d’affichage des informations
Diverses informations peuvent être affichées
en sélectionnant une icône de menu.
De plus, un avertissement ou un affichage
contextuel de suggestion/d’avertissement
s’affiche dans certains cas.
Icônes de menu (P.181)
QL’écran multifonction s’affiche lorsque
Le contacteur d’alimentation est en position
ON.
QLors du changement de mode de
conduite
OLa couleur d’arrière-plan de l’écran multi-
fonction change en fonction du mode de
conduite sélectionné. (P.441)
OLa couleur d’arrière-plan de l’écran multi-
fonction change en fonction du mode de
conduite sélectionné ou lorsque le mode
Trail est activé. (P.441, 442)
QEcran à cristaux liquides
De petites taches ou des taches lumineuses
peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cris-
taux liquides et n’empêche pas l’utilisation
ultérieure de l’écran.
Les contacteurs de commande du
compteur permettent d’utiliser l’écran
multifonction.Défilement de l’écran
*/permutation
de l’affichage
*/déplacement du cur-
seur
Appuyer : Entrée/Réglage
Appuyer et maintenir enfoncé : Réi-
nitialisation/affichage d’éléments
personnalisables
Retour à l’écran précédent
Affichage des appels émis/reçus et
de l’historique (si le véhicule en est
équipé)
Associé au système mains libres,
l’appel émis ou reçu s’affiche. Pour
plus de détails sur le système mains
libres, reportez-vous au “Système
de navigation et de multimédia
Manuel du propriétaire” ou au
“Manuel multimédia du proprié-
taire”.
*: Sur les écrans où vous pouvez faire défi-
ler l’écran et permuter l’affichage, une
barre de défilement ou une icône ronde
indiquant le nombre d’écrans enregistrés
s’affiche.
Modification de l’affichage
B
CA
B
C
D

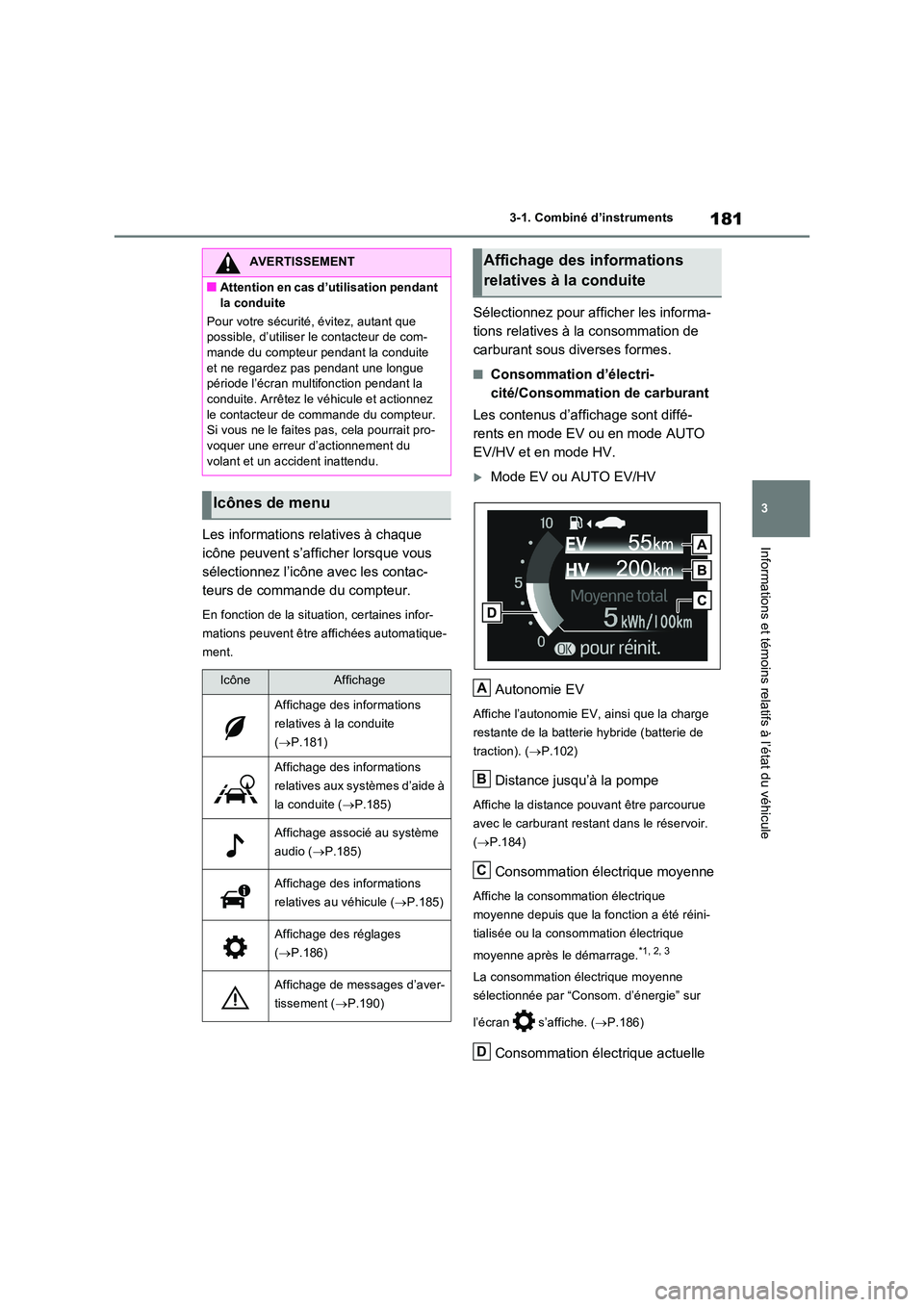

181
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhiculeLes informations relatives à chaque
icône peuvent s’afficher lorsque vous
sélectionnez l’icône avec les contac-
teurs de commande du compteur.
En fonction de la situation, certaines infor-
mations peuvent être affichées automatique-
ment.
Sélectionnez pour afficher les informa-
tions relatives à la consommation de
carburant sous diverses formes.
QConsommation d’électri-
cité/Consommation de carburant
Les contenus d’affichage sont diffé-
rents en mode EV ou en mode AUTO
EV/HV et en mode HV.
Mode EV ou AUTO EV/HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). ( P.102)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
( P.184)
Consommation électrique moyenne
Affiche la consommation électrique
moyenne depuis que la fonction a été réini-
tialisée ou la consommation électrique
moyenne après le démarrage.*1, 2, 3
La consommation électrique moyenne
sélectionnée par “Consom. d’énergie” sur
l’écran s’affiche. ( P.186)
Consommation électrique actuelle
AVERTISSEMENT
QAttention en cas d’utilisation pendant
la conduite
Pour votre sécurité, évitez, autant que possible, d’utiliser le contacteur de com-mande du compteur pendant la conduite
et ne regardez pas pendant une longue période l’écran multifonction pendant la conduite. Arrêtez le véhicule et actionnez
le contacteur de commande du compteur. Si vous ne le faites pas, cela pourrait pro-voquer une erreur d’actionnement du
volant et un accident inattendu.
Icônes de menu
IcôneAffichage
Affichage des informations
relatives à la conduite
( P.181)
Affichage des informations
relatives aux systèmes d’aide à
la conduite ( P.185)
Affichage associé au système
audio ( P.185)
Affichage des informations
relatives au véhicule ( P.185)
Affichage des réglages
( P.186)
Affichage de messages d’aver-
tissement ( P.190)
Affichage des informations
relatives à la conduite
A
B
C
D

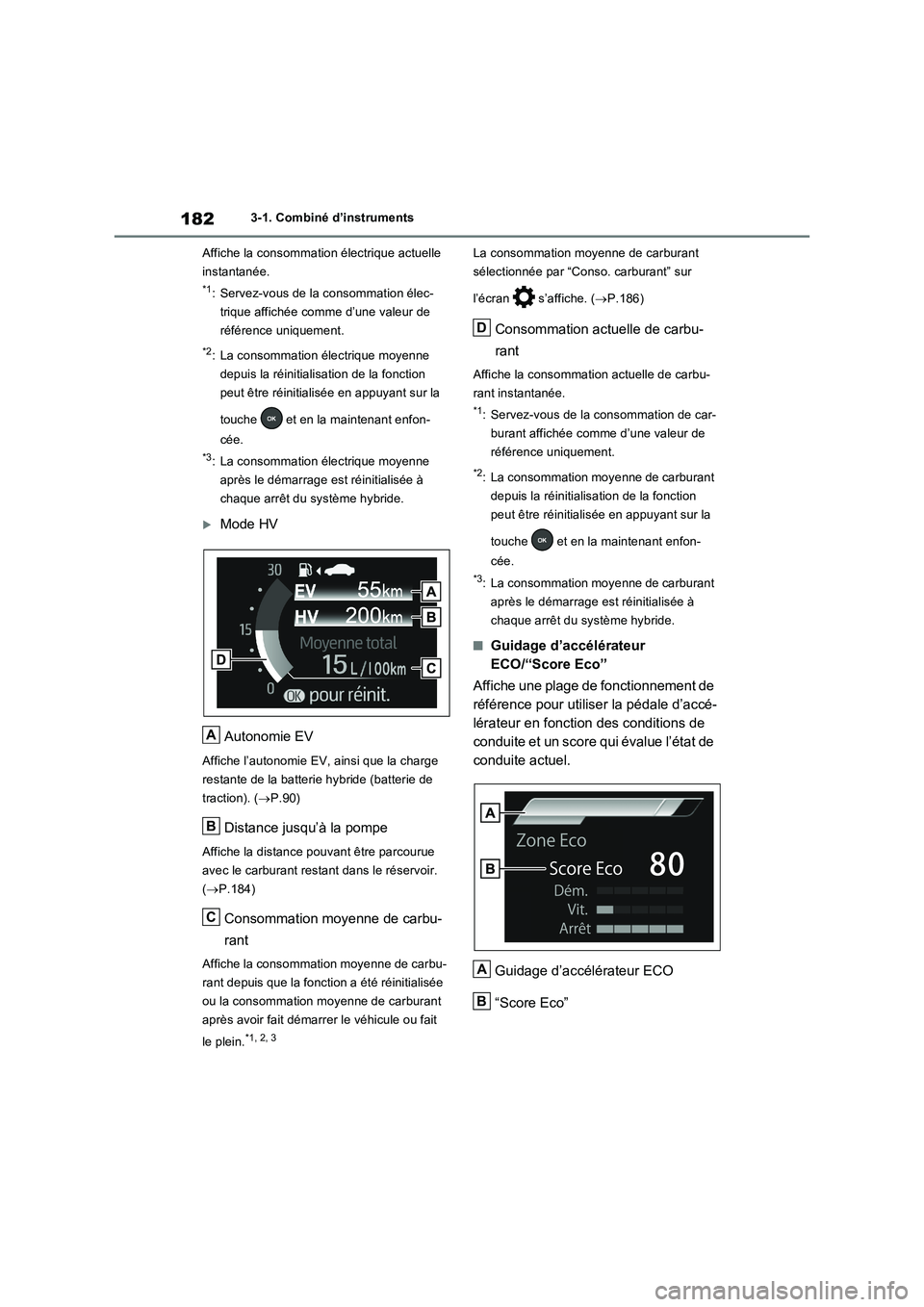

1823-1. Combiné d’instruments
Affiche la consommation électrique actuelle
instantanée.
*1: Servez-vous de la consommation élec-
trique affichée comme d’une valeur de
référence uniquement.
*2: La consommation électrique moyenne
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation électrique moyenne
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
Mode HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). (P.90)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
(P.184)
Consommation moyenne de carbu-
rant
Affiche la consommation moyenne de carbu-
rant depuis que la fonction a été réinitialisée
ou la consommation moyenne de carburant
après avoir fait démarrer le véhicule ou fait
le plein.
*1, 2, 3
La consommation moyenne de carburant
sélectionnée par “Conso. carburant” sur
l’écran s’affiche. (P.186)
Consommation actuelle de carbu-
rant
Affiche la consommation actuelle de carbu-
rant instantanée.
*1: Servez-vous de la consommation de car-
burant affichée comme d’une valeur de
référence uniquement.
*2: La consommation moyenne de carburant
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation moyenne de carburant
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
QGuidage d’accélérateur
ECO/“Score Eco”
Affiche une plage de fonctionnement de
référence pour utiliser la pédale d’accé-
lérateur en fonction des conditions de
conduite et un score qui évalue l’état de
conduite actuel.
Guidage d’accélérateur ECO
“Score Eco”
A
B
C
D
A
B

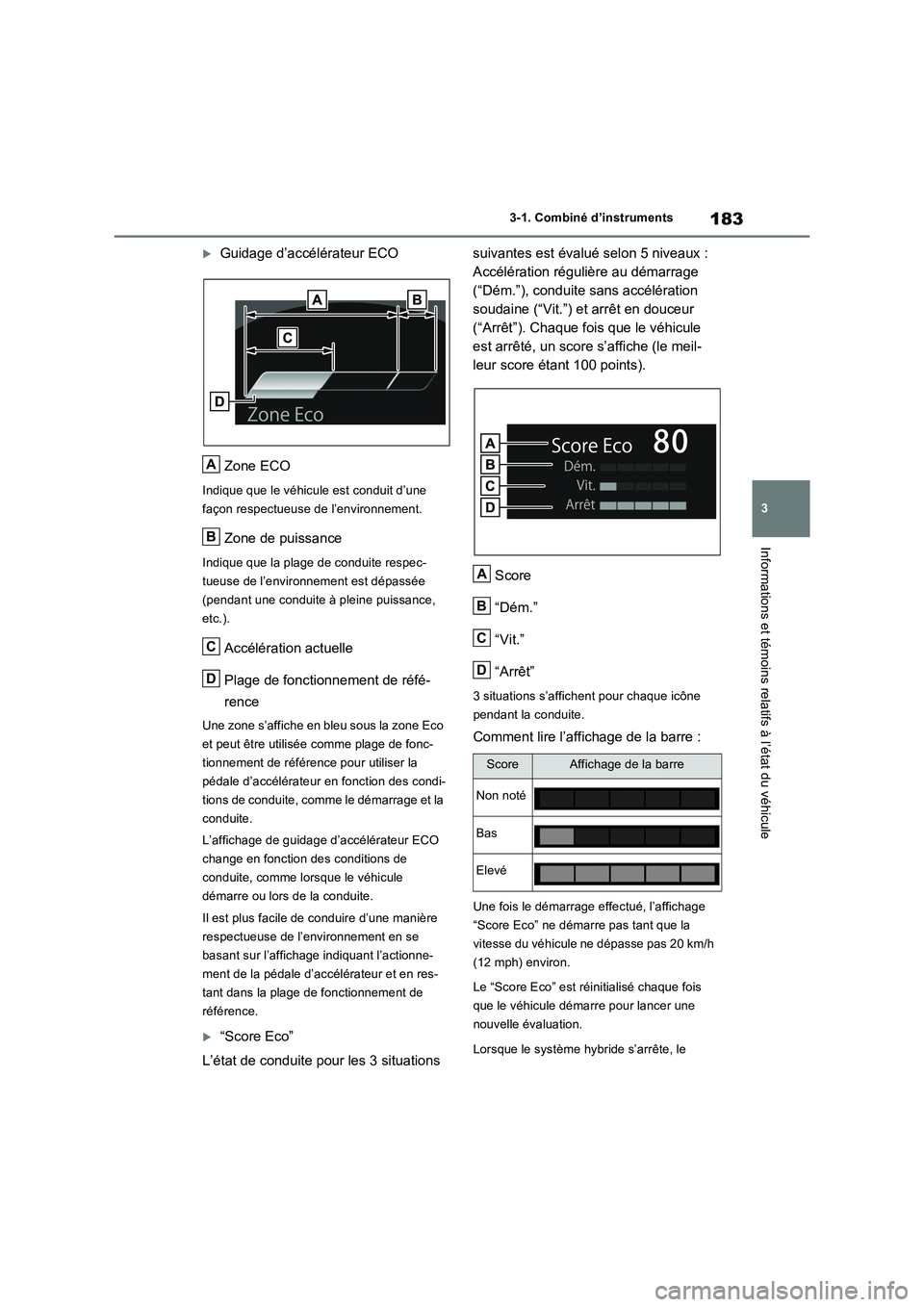

183
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Guidage d’accélérateur ECO
Zone ECO
Indique que le véhicule est conduit d’une
façon respectueuse de l’environnement.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.).
Accélération actuelle
Plage de fonctionnement de réfé-
rence
Une zone s’affiche en bleu sous la zone Eco
et peut être utilisée comme plage de fonc-
tionnement de référence pour utiliser la
pédale d’accélérateur en fonction des condi-
tions de conduite, comme le démarrage et la
conduite.
L’affichage de guidage d’accélérateur ECO
change en fonction des conditions de
conduite, comme lorsque le véhicule
démarre ou lors de la conduite.
Il est plus facile de conduire d’une manière
respectueuse de l’environnement en se
basant sur l’affichage indiquant l’actionne-
ment de la pédale d’accélérateur et en res-
tant dans la plage de fonctionnement de
référence.
“Score Eco”
L’état de conduite pour les 3 situations suivantes est évalué selon 5 niveaux :
Accélération régulière au démarrage
(“Dém.”), conduite sans accélération
soudaine (“Vit.”) et arrêt en douceur
(“Arrêt”). Chaque fois que le véhicule
est arrêté, un score s’affiche (le meil-
leur score étant 100 points).
Score
“Dém.”
“Vit.”
“Arrêt”
3 situations s’affichent pour chaque icône
pendant la conduite.
Comment lire l’affichage de la barre :
Une fois le démarrage effectué, l’affichage
“Score Eco” ne démarre pas tant que la
vitesse du véhicule ne dépasse pas 20 km/h
(12 mph) environ.
Le “Score Eco” est réinitialisé chaque fois
que le véhicule démarre pour lancer une
nouvelle évaluation.
Lorsque le système hybride s’arrête, le
A
B
C
D
ScoreAffichage de la barre
Non noté
Bas
Elevé
A
B
C
D

1843-1. Combiné d’instruments

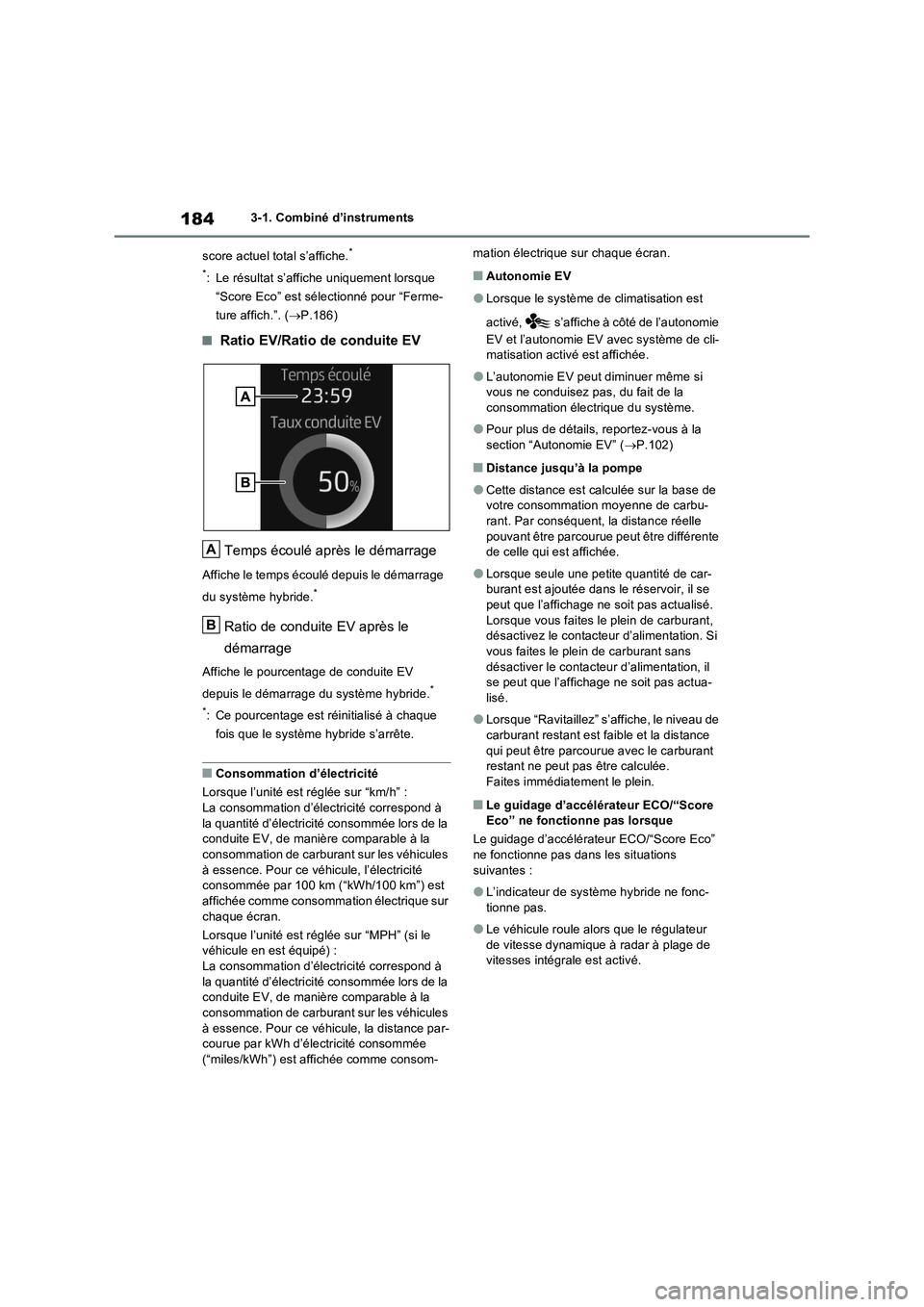

score actuel total s’affiche.
*
*
: Le résultat s’affiche uniquement lorsque
“Score Eco” est sélectionné pour “Ferme-
ture affich.”. (P.186)
QRatio EV/Ratio de conduite EV
Temps écoulé après le démarrage
Affiche le temps écoulé depuis le démarrage
du système hybride.
*
Ratio de conduite EV après le
démarrage
Affiche le pourcentage de conduite EV
depuis le démarrage du système hybride.
*
*
: Ce pourcentage est réinitialisé à chaque
fois que le système hybride s’arrête.
QConsommation d’électricité
Lorsque l’unité est réglée sur “km/h” :
La consommation d’électricité correspond à
la quantité d’électricité consommée lors de la
conduite EV, de manière comparable à la
consommation de carburant sur les véhicules
à essence. Pour ce véhicule, l’électricité
consommée par 100 km (“kWh/100 km”) est
affichée comme consommation électrique sur
chaque écran.
Lorsque l’unité est réglée sur “MPH” (si le
véhicule en est équipé) :
La consommation d’électricité correspond à
la quantité d’électricité consommée lors de la
conduite EV, de manière comparable à la
consommation de carburant sur les véhicules
à essence. Pour ce véhicule, la distance par-
courue par kWh d’électricité consommée
(“miles/kWh”) est affichée comme consom-mation électrique sur chaque écran.
QAutonomie EV
OLorsque le système de climatisation est
activé, s’affiche à côté de l’autonomie
EV et l’autonomie EV avec système de cli-
matisation activé est affichée.
OL’autonomie EV peut diminuer même si
vous ne conduisez pas, du fait de la
consommation électrique du système.
OPour plus de détails, reportez-vous à la
section “Autonomie EV” (P.102)
QDistance jusqu’à la pompe
OCette distance est calculée sur la base de
votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle
pouvant être parcourue peut être différente
de celle qui est affichée.
OLorsque seule une petite quantité de car-
burant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant,
désactivez le contacteur d’alimentation. Si
vous faites le plein de carburant sans
désactiver le contacteur d’alimentation, il
se peut que l’affichage ne soit pas actua-
lisé.
OLorsque “Ravitaillez” s’affiche, le niveau de
carburant restant est faible et la distance
qui peut être parcourue avec le carburant
restant ne peut pas être calculée.
Faites immédiatement le plein.
QLe guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco”
ne fonctionne pas dans les situations
suivantes :
OL’indicateur de système hybride ne fonc-
tionne pas.
OLe véhicule roule alors que le régulateur
de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
A
B

185
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
QAffichage des informations rela-
tives aux systèmes d’aide à la
conduite
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
LTA (aide au maintien de la trajec-
toire)
* (P.367)
Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale
*
(P.382)
Régulateur de vitesse
* (P.394)
Limiteur de vitesse
* (P.397)
*: Si le véhicule en est équipé
QAffichage associé au système de
navigation (si le véhicule en est
équipé)
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
Indication du trajet à suivre
Affichage de la boussole
Sélectionnez pour pouvoir sélectionner
une source audio ou une plage sur
l’écran.
QInformations relatives à la
conduite
Deux éléments qui sont sélectionnés à
l’aide du réglage “Infos conduite” (vitesse moyenne, distance et durée
totale) peuvent être affichés verticale-
ment.
Les informations affichées changent en
fonction du réglage “Type info cond.”
(depuis le démarrage du système ou
entre les réinitialisations). (P.186)
Utilisez les informations affichées comme
une valeur de référence uniquement.
Les éléments suivants s’afficheront.
“Après départ”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis le démar-
rage du système hybride
*
• “Distance” : Affiche la distance parcourue
depuis le démarrage du système hybride*
• “Temps écoulé” : Affiche le temps écoulé
depuis le démarrage du système hybride*
*
: Ces éléments sont réinitialisés à chaque
arrêt du système hybride.
“Après réinit.”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis que l’affi-
chage a été réinitialisé
*
• “Distance” : Affiche la distance parcourue
depuis que l’affichage a été réinitialisé*
• “Temps écoulé” : Affiche le temps écoulé
depuis que l’affichage a été réinitialisé*
*
: Pour procéder à la réinitialisation, affichez
l’élément désiré, puis appuyez sur la
touche et maintenez-la enfoncée.
QContrôleur d’énergie
P.196
QPression des pneus
P.519
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
audio
Affichage des informations
relatives au véhicule

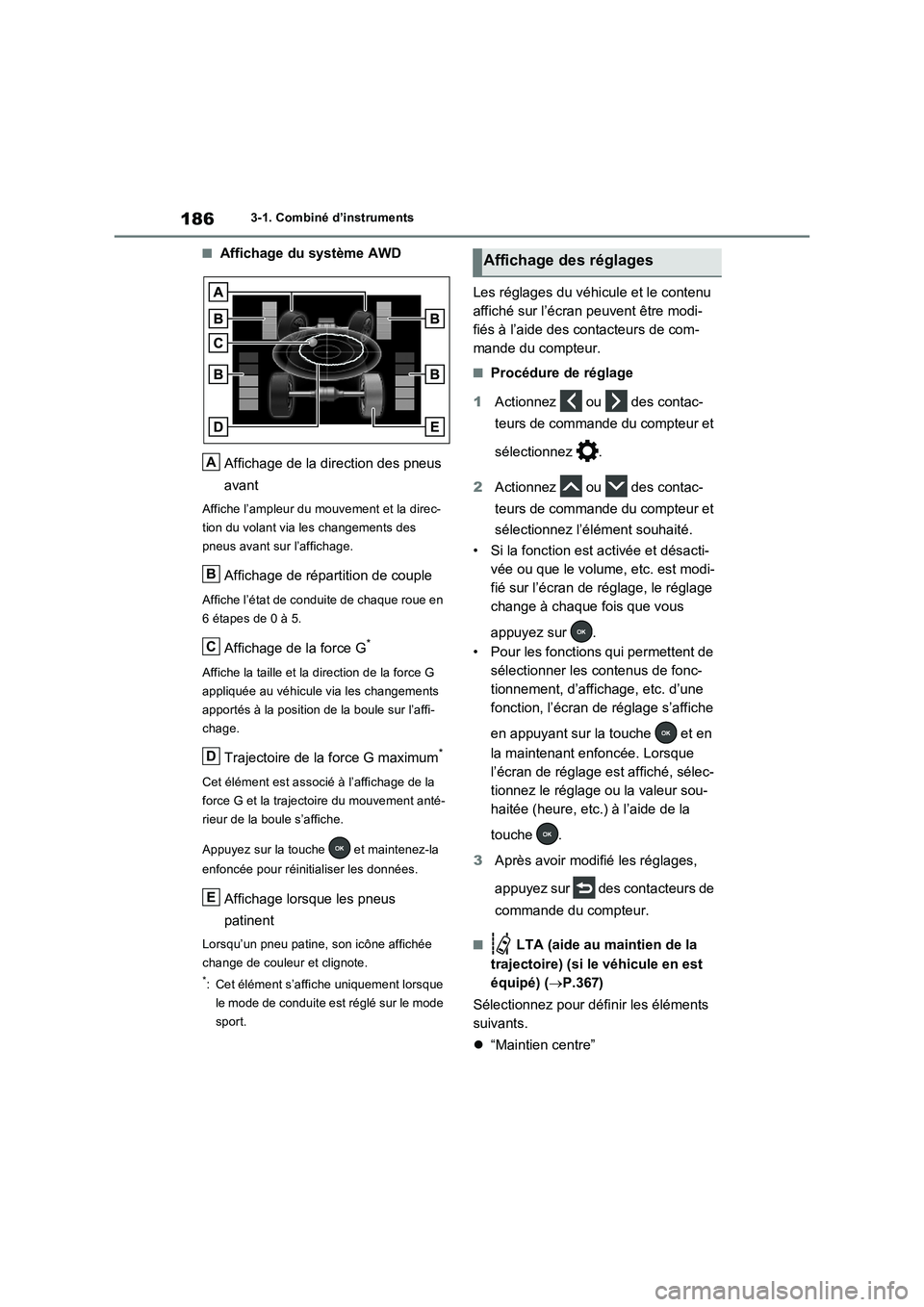

1863-1. Combiné d’instruments
QAffichage du système AWD
Affichage de la direction des pneus
avant
Affiche l’ampleur du mouvement et la direc-
tion du volant via les changements des
pneus avant sur l’affichage.
Affichage de répartition de couple
Affiche l’état de conduite de chaque roue en
6 étapes de 0 à 5.
Affichage de la force G*
Affiche la taille et la direction de la force G
appliquée au véhicule via les changements
apportés à la position de la boule sur l’affi-
chage.
Trajectoire de la force G maximum*
Cet élément est associé à l’affichage de la
force G et la trajectoire du mouvement anté-
rieur de la boule s’affiche.
Appuyez sur la touche et maintenez-la
enfoncée pour réinitialiser les données.
Affichage lorsque les pneus
patinent
Lorsqu’un pneu patine, son icône affichée
change de couleur et clignote.
*: Cet élément s’affiche uniquement lorsque
le mode de conduite est réglé sur le mode
sport.
Les réglages du véhicule et le contenu
affiché sur l’écran peuvent être modi-
fiés à l’aide des contacteurs de com-
mande du compteur.
QProcédure de réglage
1Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez .
2Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez l’élément souhaité.
• Si la fonction est activée et désacti-
vée ou que le volume, etc. est modi-
fié sur l’écran de réglage, le réglage
change à chaque fois que vous
appuyez sur .
• Pour les fonctions qui permettent de
sélectionner les contenus de fonc-
tionnement, d’affichage, etc. d’une
fonction, l’écran de réglage s’affiche
en appuyant sur la touche et en
la maintenant enfoncée. Lorsque
l’écran de réglage est affiché, sélec-
tionnez le réglage ou la valeur sou-
haitée (heure, etc.) à l’aide de la
touche .
3Après avoir modifié les réglages,
appuyez sur des contacteurs de
commande du compteur.
Q LTA (aide au maintien de la
trajectoire) (si le véhicule en est
équipé) (P.367)
Sélectionnez pour définir les éléments
suivants.
“Maintien centre”
A
B
C
D
E
Affichage des réglages

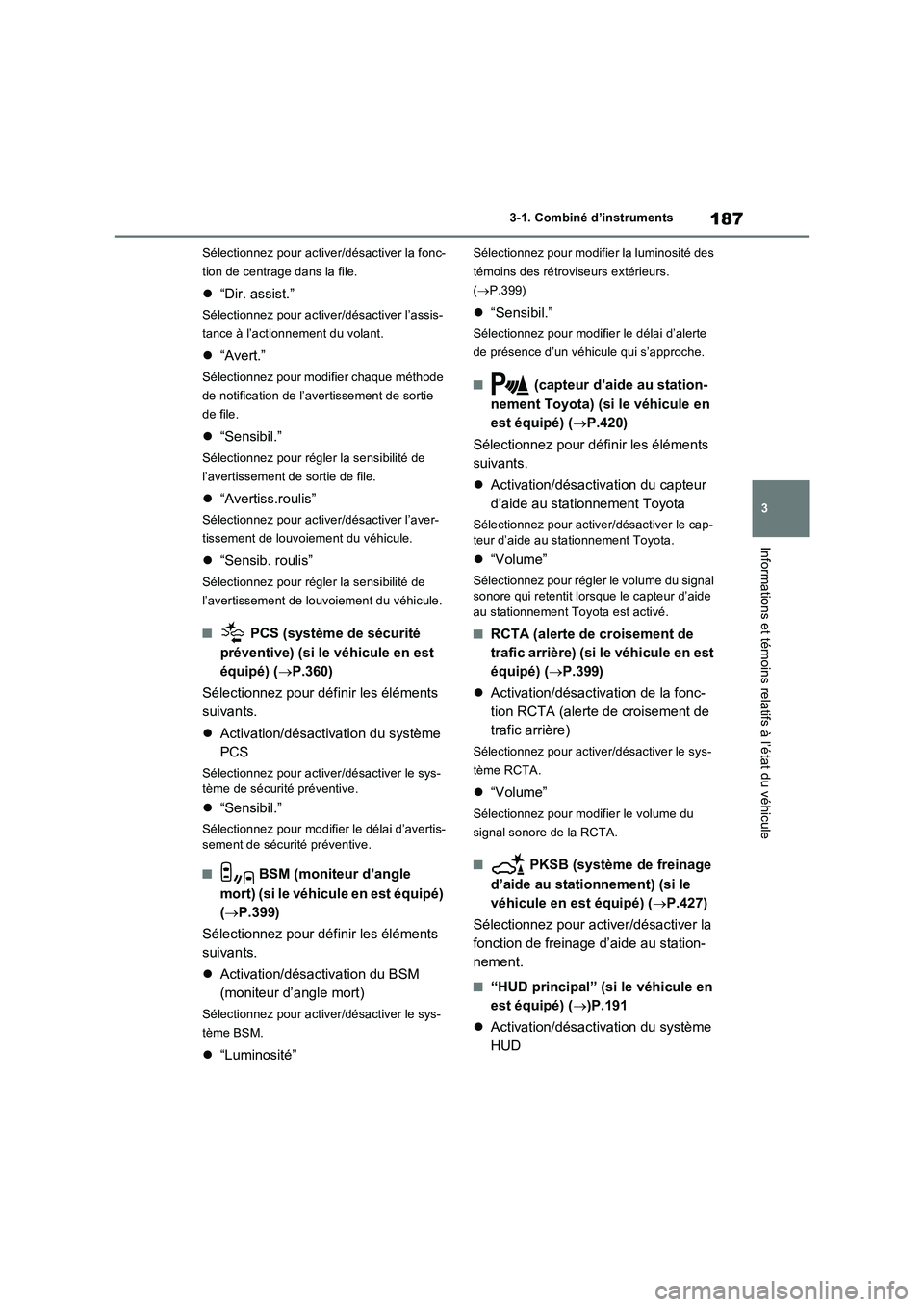

187
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Sélectionnez pour activer/désactiver la fonc-
tion de centrage dans la file.
“Dir. assist.”
Sélectionnez pour activer/désactiver l’assis-
tance à l’actionnement du volant.
“Avert.”
Sélectionnez pour modifier chaque méthode
de notification de l’avertissement de sortie
de file.
“Sensibil.”
Sélectionnez pour régler la sensibilité de
l’avertissement de sortie de file.
“Avertiss.roulis”
Sélectionnez pour activer/désactiver l’aver-
tissement de louvoiement du véhicule.
“Sensib. roulis”
Sélectionnez pour régler la sensibilité de
l’avertissement de louvoiement du véhicule.
Q PCS (système de sécurité
préventive) (si le véhicule en est
équipé) (P.360)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du système
PCS
Sélectionnez pour activer/désactiver le sys-
tème de sécurité préventive.
“Sensibil.”
Sélectionnez pour modifier le délai d’avertis-
sement de sécurité préventive.
Q BSM (moniteur d’angle
mort) (si le véhicule en est équipé)
(P.399)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du BSM
(moniteur d’angle mort)
Sélectionnez pour activer/désactiver le sys-
tème BSM.
“Luminosité”
Sélectionnez pour modifier la luminosité des
témoins des rétroviseurs extérieurs.
(P.399)
“Sensibil.”
Sélectionnez pour modifier le délai d’alerte
de présence d’un véhicule qui s’approche.
Q (capteur d’aide au station-
nement Toyota) (si le véhicule en
est équipé) (P.420)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du capteur
d’aide au stationnement Toyota
Sélectionnez pour activer/désactiver le cap-
teur d’aide au stationnement Toyota.
“Volume”
Sélectionnez pour régler le volume du signal
sonore qui retentit lorsque le capteur d’aide
au stationnement Toyota est activé.
QRCTA (alerte de croisement de
trafic arrière) (si le véhicule en est
équipé) (P.399)
Activation/désactivation de la fonc-
tion RCTA (alerte de croisement de
trafic arrière)
Sélectionnez pour activer/désactiver le sys-
tème RCTA.
“Volume”
Sélectionnez pour modifier le volume du
signal sonore de la RCTA.
Q PKSB (système de freinage
d’aide au stationnement) (si le
véhicule en est équipé) (P.427)
Sélectionnez pour activer/désactiver la
fonction de freinage d’aide au station-
nement.
Q“HUD principal” (si le véhicule en
est équipé) ()P.191
Activation/désactivation du système
HUD

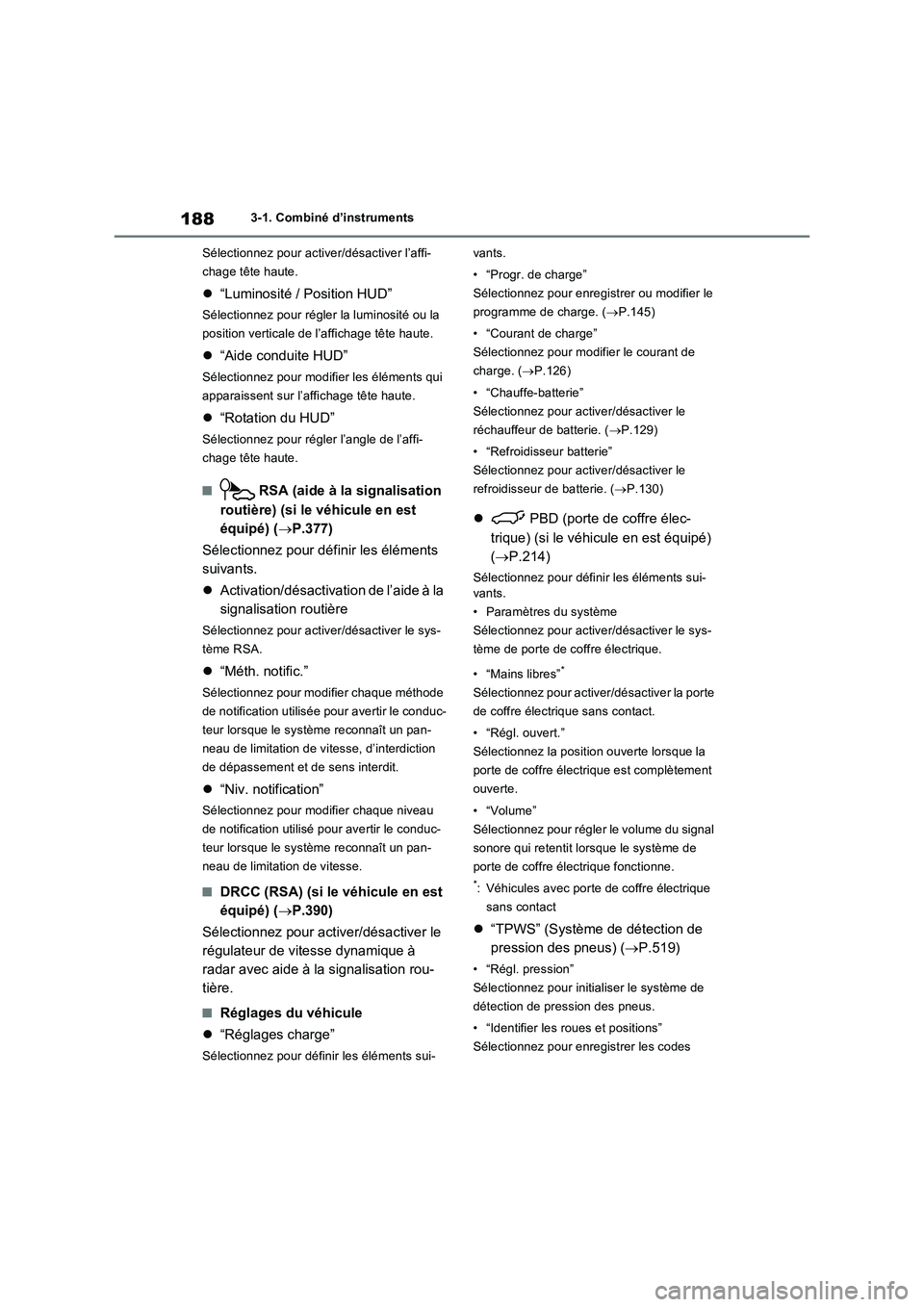

1883-1. Combiné d’instruments
Sélectionnez pour activer/désactiver l’affi-
chage tête haute.
“Luminosité / Position HUD”
Sélectionnez pour régler la luminosité ou la
position verticale de l’affichage tête haute.
“Aide conduite HUD”
Sélectionnez pour modifier les éléments qui
apparaissent sur l’affichage tête haute.
“Rotation du HUD”
Sélectionnez pour régler l’angle de l’affi-
chage tête haute.
Q RSA (aide à la signalisation
routière) (si le véhicule en est
équipé) (P.377)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation de l’aide à la
signalisation routière
Sélectionnez pour activer/désactiver le sys-
tème RSA.
“Méth. notific.”
Sélectionnez pour modifier chaque méthode
de notification utilisée pour avertir le conduc-
teur lorsque le système reconnaît un pan-
neau de limitation de vitesse, d’interdiction
de dépassement et de sens interdit.
“Niv. notification”
Sélectionnez pour modifier chaque niveau
de notification utilisé pour avertir le conduc-
teur lorsque le système reconnaît un pan-
neau de limitation de vitesse.
QDRCC (RSA) (si le véhicule en est
équipé) (P.390)
Sélectionnez pour activer/désactiver le
régulateur de vitesse dynamique à
radar avec aide à la signalisation rou-
tière.
QRéglages du véhicule
“Réglages charge”
Sélectionnez pour définir les éléments sui-vants.
• “Progr. de charge”
Sélectionnez pour enregistrer ou modifier le
programme de charge. (P.145)
• “Courant de charge”
Sélectionnez pour modifier le courant de
charge. (P.126)
• “Chauffe-batterie”
Sélectionnez pour activer/désactiver le
réchauffeur de batterie. (P.129)
• “Refroidisseur batterie”
Sélectionnez pour activer/désactiver le
refroidisseur de batterie. (P.130)
 PBD (porte de coffre élec-
trique) (si le véhicule en est équipé)
(P.214)
Sélectionnez pour définir les éléments sui-
vants.
• Paramètres du système
Sélectionnez pour activer/désactiver le sys-
tème de porte de coffre électrique.
• “Mains libres”
*
Sélectionnez pour activer/désactiver la porte
de coffre électrique sans contact.
• “Régl. ouvert.”
Sélectionnez la position ouverte lorsque la
porte de coffre électrique est complètement
ouverte.
•“Volume”
Sélectionnez pour régler le volume du signal
sonore qui retentit lorsque le système de
porte de coffre électrique fonctionne.
*: Véhicules avec porte de coffre électrique
sans contact
“TPWS” (Système de détection de
pression des pneus) (P.519)
• “Régl. pression”
Sélectionnez pour initialiser le système de
détection de pression des pneus.
• “Identifier les roues et positions”
Sélectionnez pour enregistrer les codes
