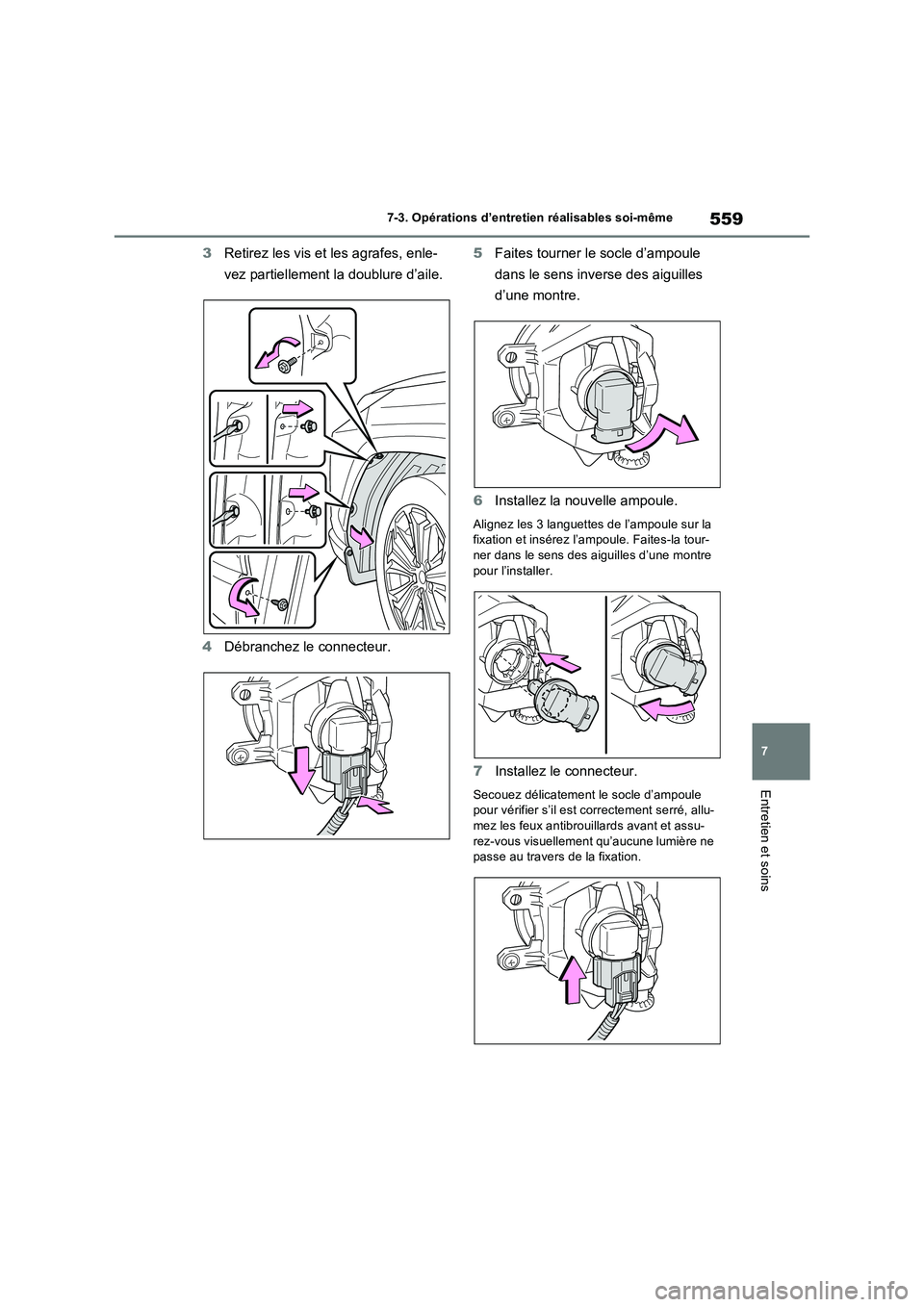

7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
3Retirez les vis et les agrafes, enle-
vez partiellement la doublure d’aile.
4Débranchez le connecteur.5Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
6Installez la nouvelle ampoule.
Alignez les 3 languettes de l’ampoule sur la
fixation et insérez l’ampoule. Faites-la tour-
ner dans le sens des aiguilles d’une montre
pour l’installer.
7Installez le connecteur.
Secouez délicatement le socle d’ampoule
pour vérifier s’il est correctement serré, allu-
mez les feux antibrouillards avant et assu-
rez-vous visuellement qu’aucune lumière ne
passe au travers de la fixation.

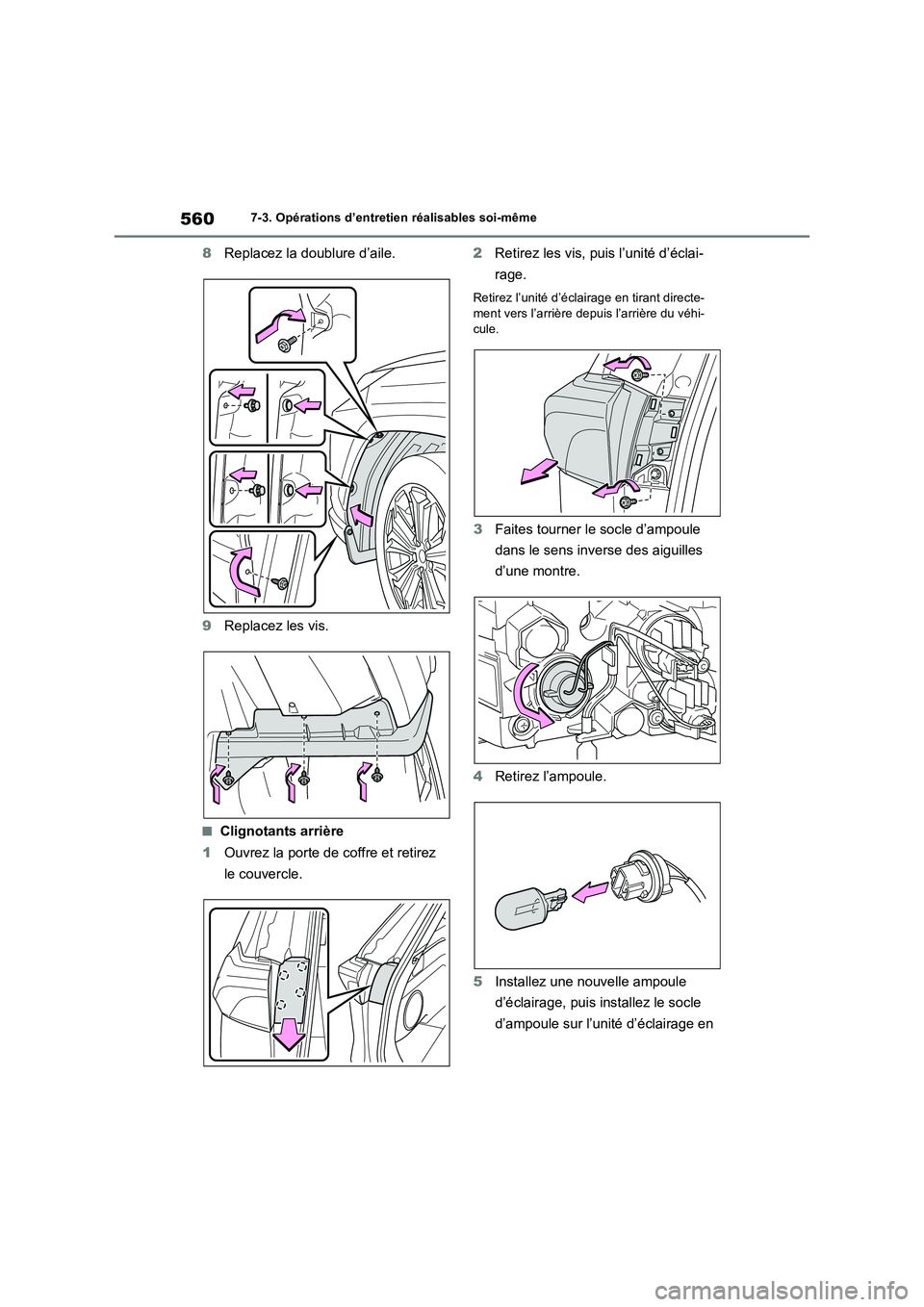

5607-3. Opérations d’entretien réalisables soi-même
8Replacez la doublure d’aile.
9Replacez les vis.
QClignotants arrière
1Ouvrez la porte de coffre et retirez
le couvercle.2Retirez les vis, puis l’unité d’éclai-
rage.
Retirez l’unité d’éclairage en tirant directe-
ment vers l’arrière depuis l’arrière du véhi-
cule.
3Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
4Retirez l’ampoule.
5Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en

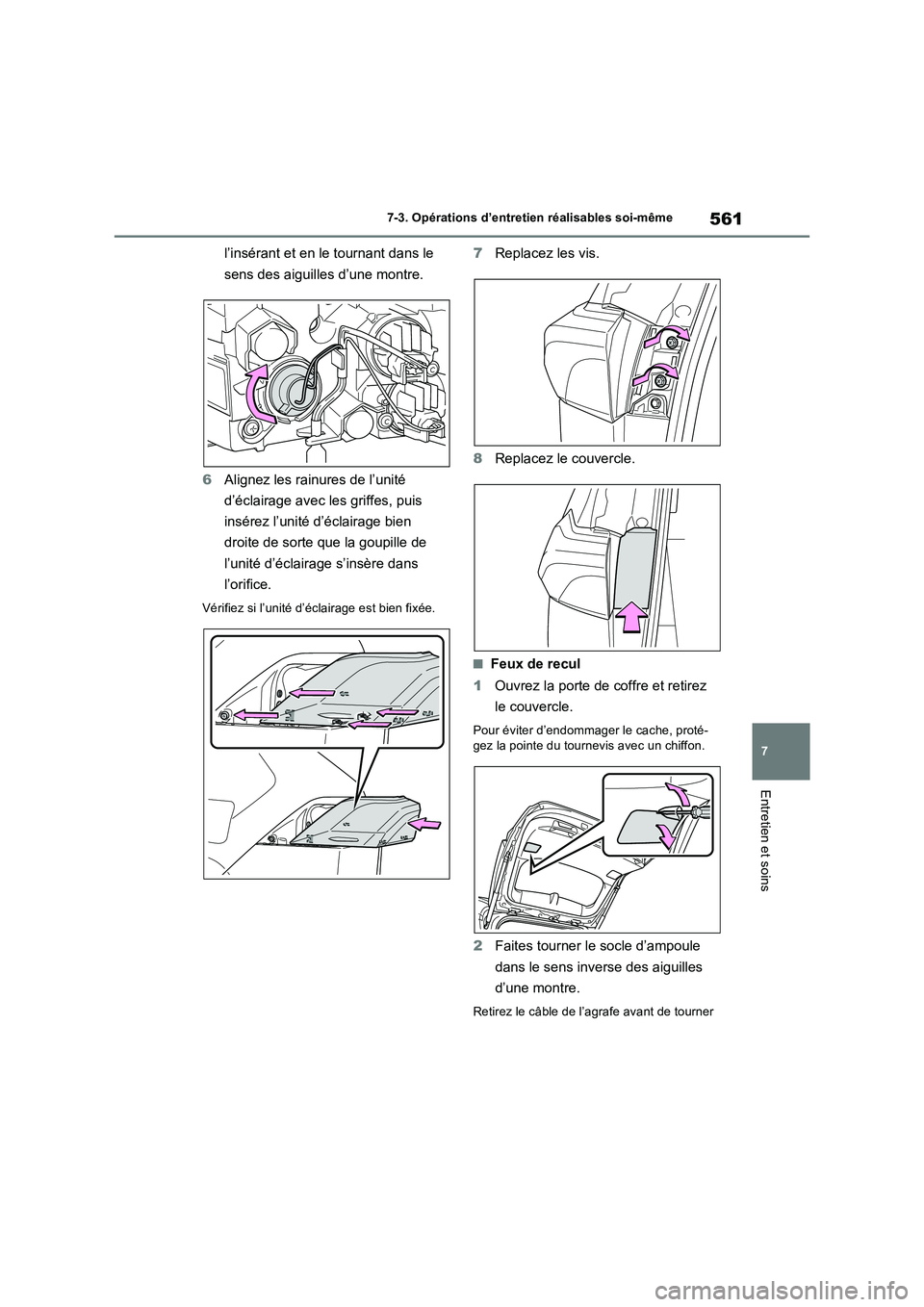

561
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
6Alignez les rainures de l’unité
d’éclairage avec les griffes, puis
insérez l’unité d’éclairage bien
droite de sorte que la goupille de
l’unité d’éclairage s’insère dans
l’orifice.
Vérifiez si l’unité d’éclairage est bien fixée.
7Replacez les vis.
8Replacez le couvercle.
QFeux de recul
1Ouvrez la porte de coffre et retirez
le couvercle.
Pour éviter d’endommager le cache, proté-
gez la pointe du tournevis avec un chiffon.
2Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner

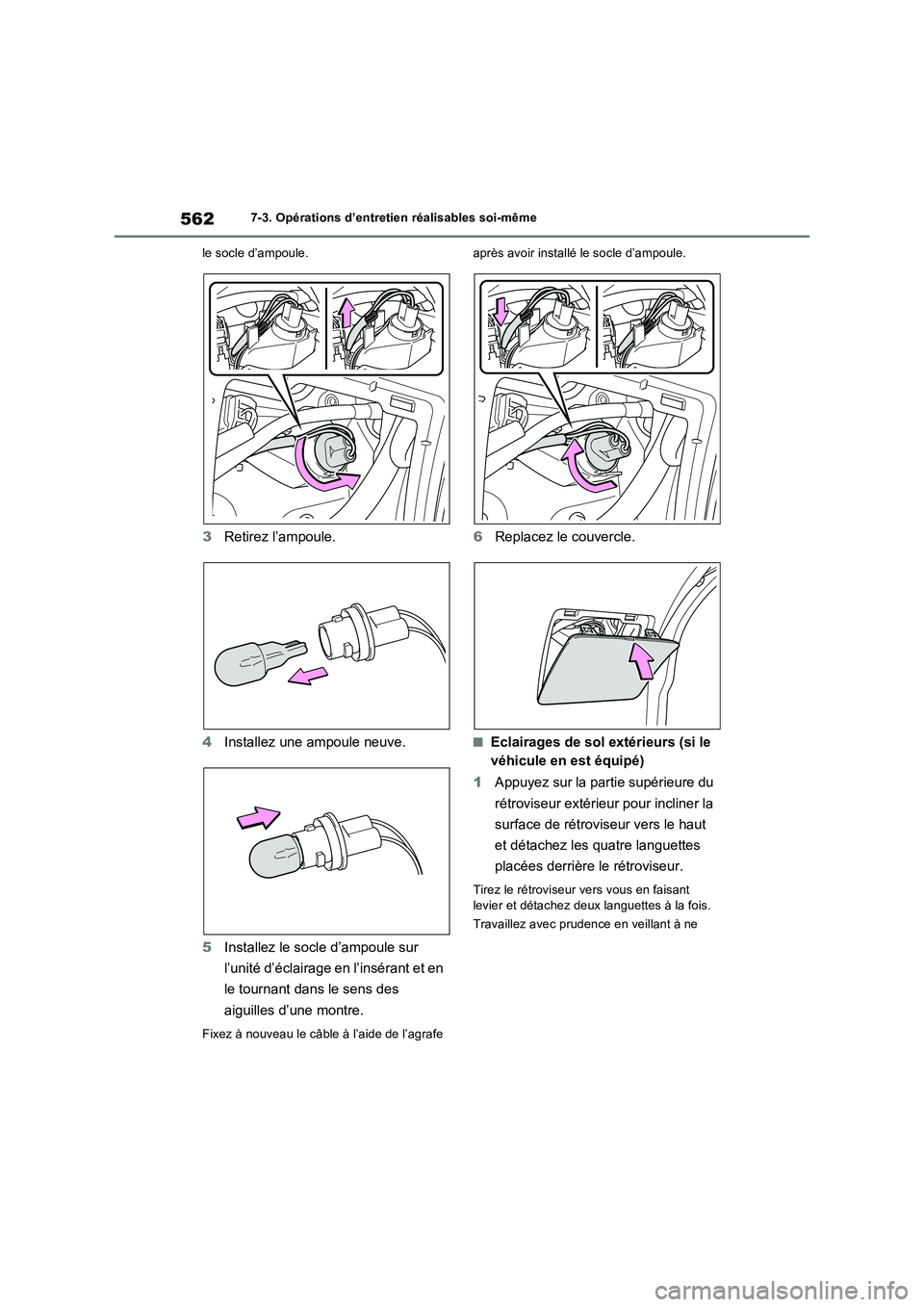

5627-3. Opérations d’entretien réalisables soi-même
le socle d’ampoule.
3Retirez l’ampoule.
4Installez une ampoule neuve.
5Installez le socle d’ampoule sur
l’unité d’éclairage en l’insérant et en
le tournant dans le sens des
aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe après avoir installé le socle d’ampoule.
6Replacez le couvercle.
QEclairages de sol extérieurs (si le
véhicule en est équipé)
1Appuyez sur la partie supérieure du
rétroviseur extérieur pour incliner la
surface de rétroviseur vers le haut
et détachez les quatre languettes
placées derrière le rétroviseur.
Tirez le rétroviseur vers vous en faisant
levier et détachez deux languettes à la fois.
Travaillez avec prudence en veillant à ne

563

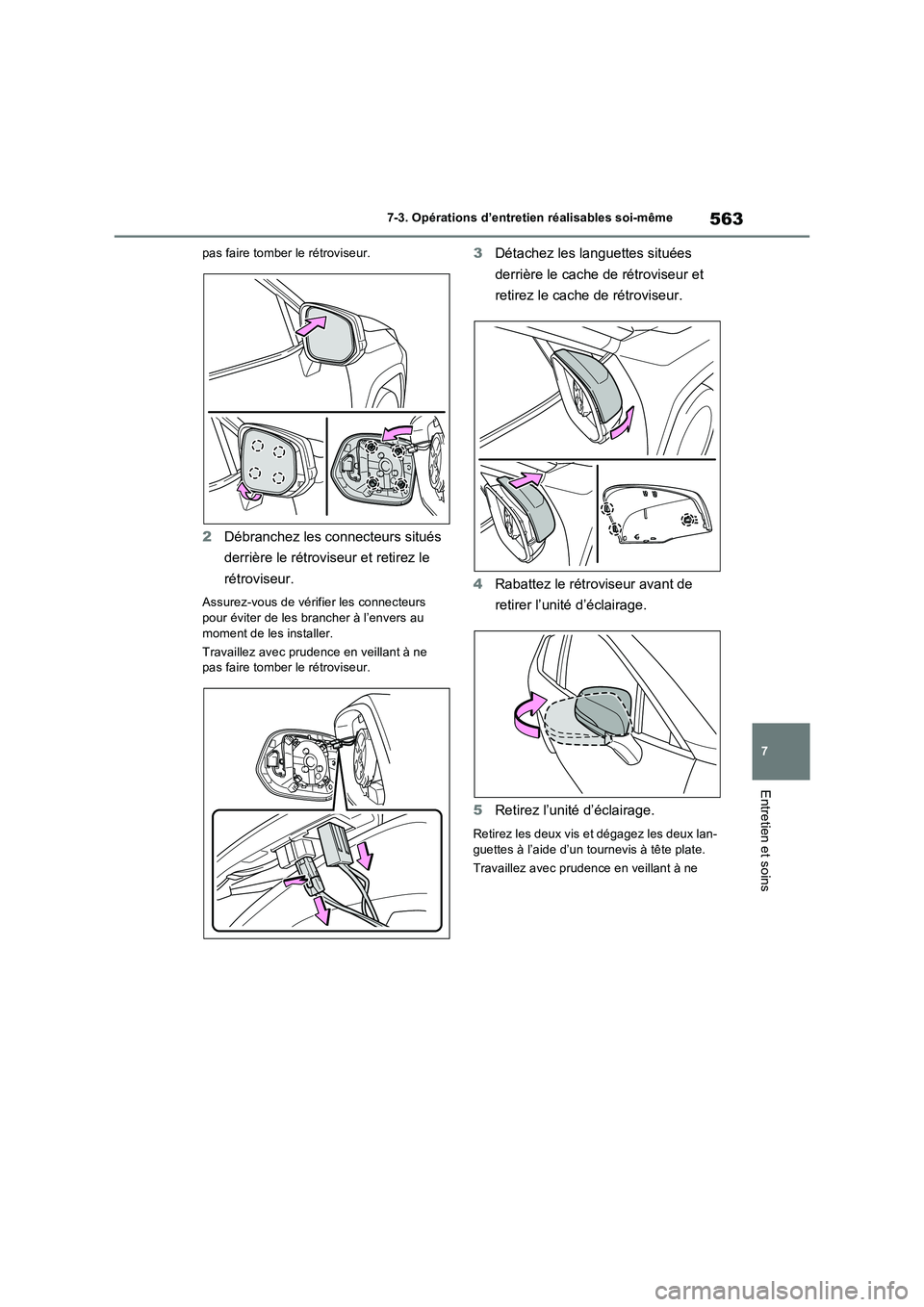

7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
pas faire tomber le rétroviseur.
2Débranchez les connecteurs situés
derrière le rétroviseur et retirez le
rétroviseur.
Assurez-vous de vérifier les connecteurs
pour éviter de les brancher à l’envers au
moment de les installer.
Travaillez avec prudence en veillant à ne
pas faire tomber le rétroviseur.
3Détachez les languettes situées
derrière le cache de rétroviseur et
retirez le cache de rétroviseur.
4Rabattez le rétroviseur avant de
retirer l’unité d’éclairage.
5Retirez l’unité d’éclairage.
Retirez les deux vis et dégagez les deux lan-
guettes à l’aide d’un tournevis à tête plate.
Travaillez avec prudence en veillant à ne

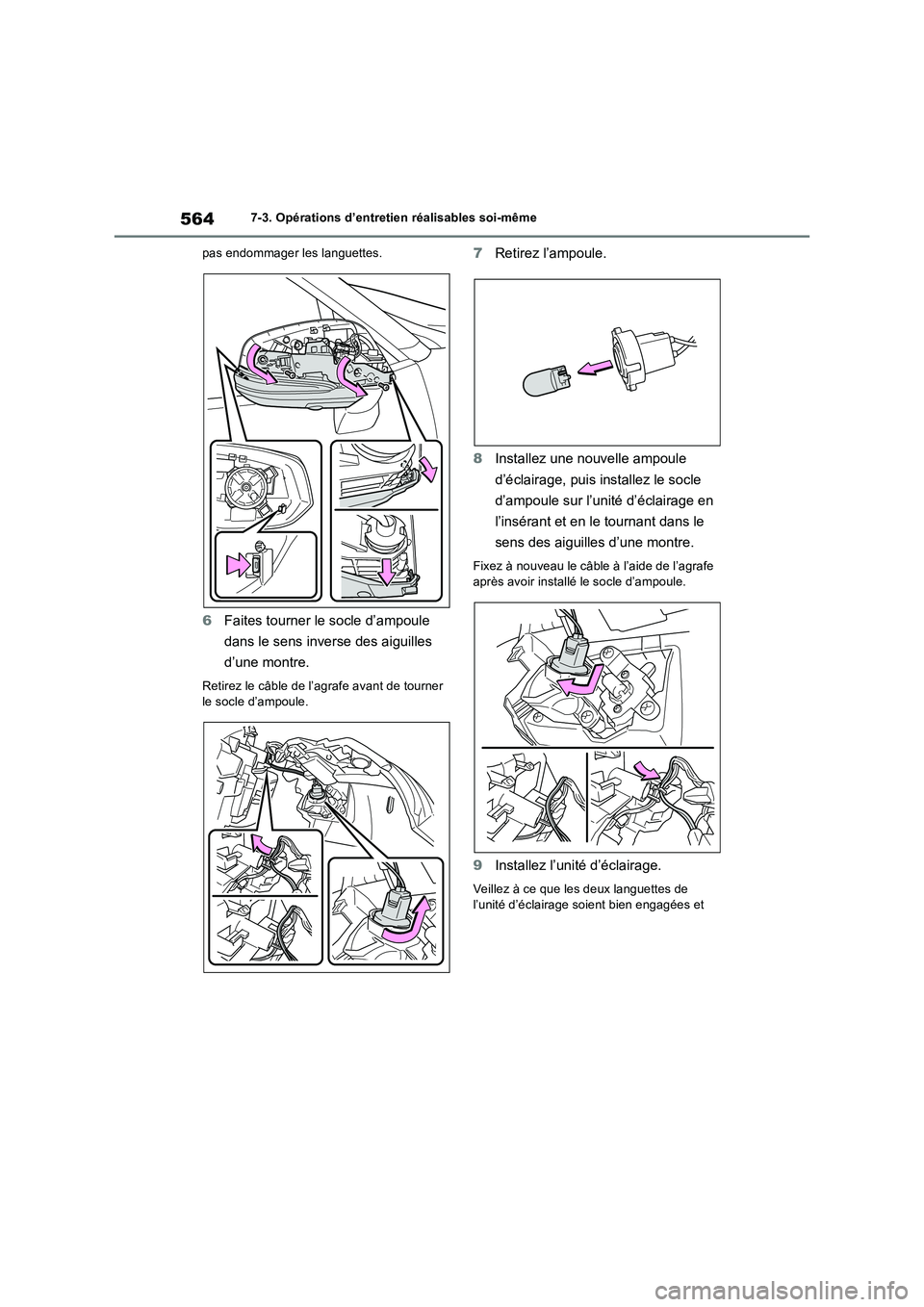

5647-3. Opérations d’entretien réalisables soi-même
pas endommager les languettes.
6Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner
le socle d’ampoule.
7Retirez l’ampoule.
8Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe
après avoir installé le socle d’ampoule.
9Installez l’unité d’éclairage.
Veillez à ce que les deux languettes de
l’unité d’éclairage soient bien engagées et

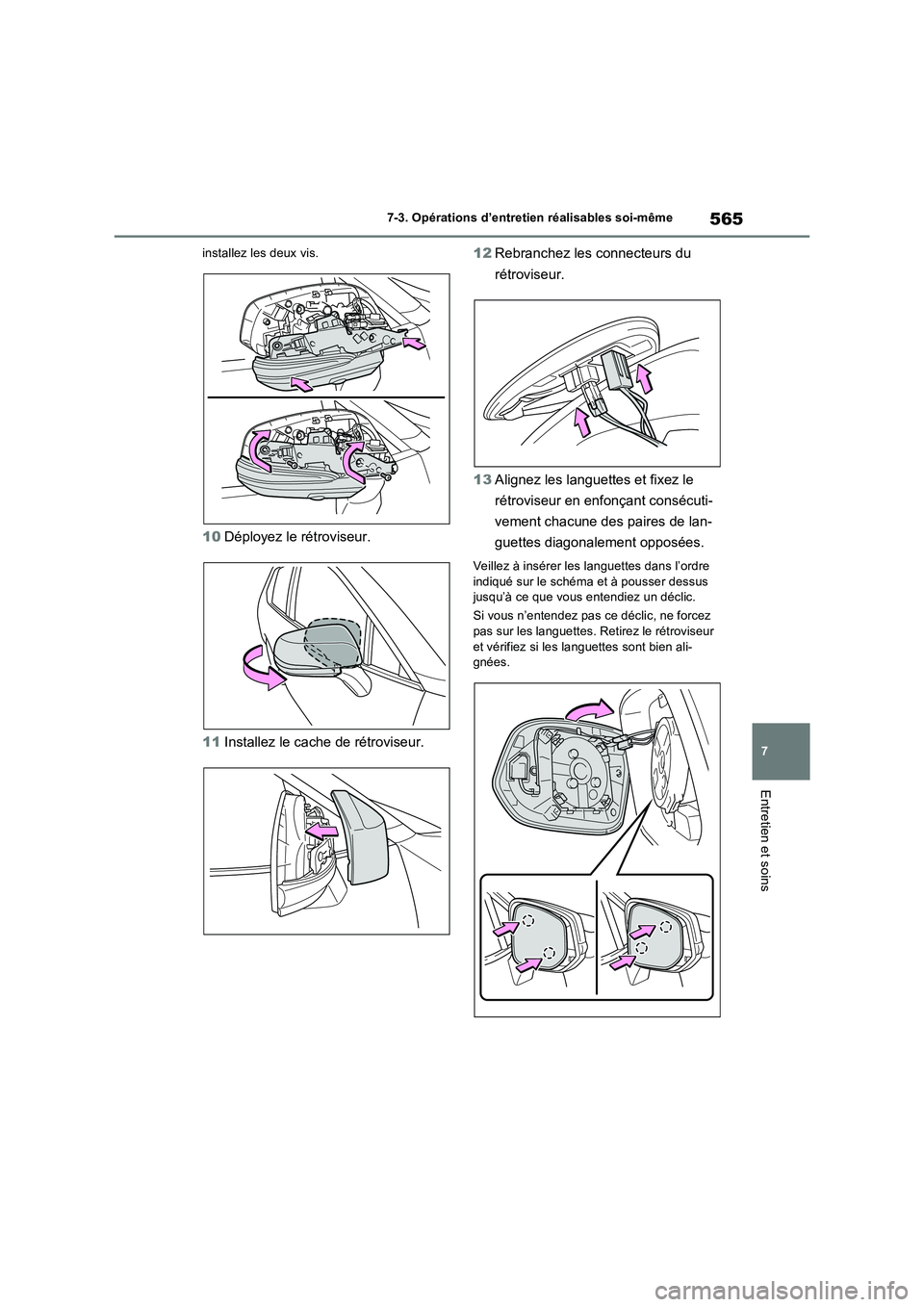

565
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
installez les deux vis.
10Déployez le rétroviseur.
11Installez le cache de rétroviseur.12Rebranchez les connecteurs du
rétroviseur.
13Alignez les languettes et fixez le
rétroviseur en enfonçant consécuti-
vement chacune des paires de lan-
guettes diagonalement opposées.
Veillez à insérer les languettes dans l’ordre
indiqué sur le schéma et à pousser dessus
jusqu’à ce que vous entendiez un déclic.
Si vous n’entendez pas ce déclic, ne forcez
pas sur les languettes. Retirez le rétroviseur
et vérifiez si les languettes sont bien ali-
gnées.

5667-3. Opérations d’entretien réalisables soi-même

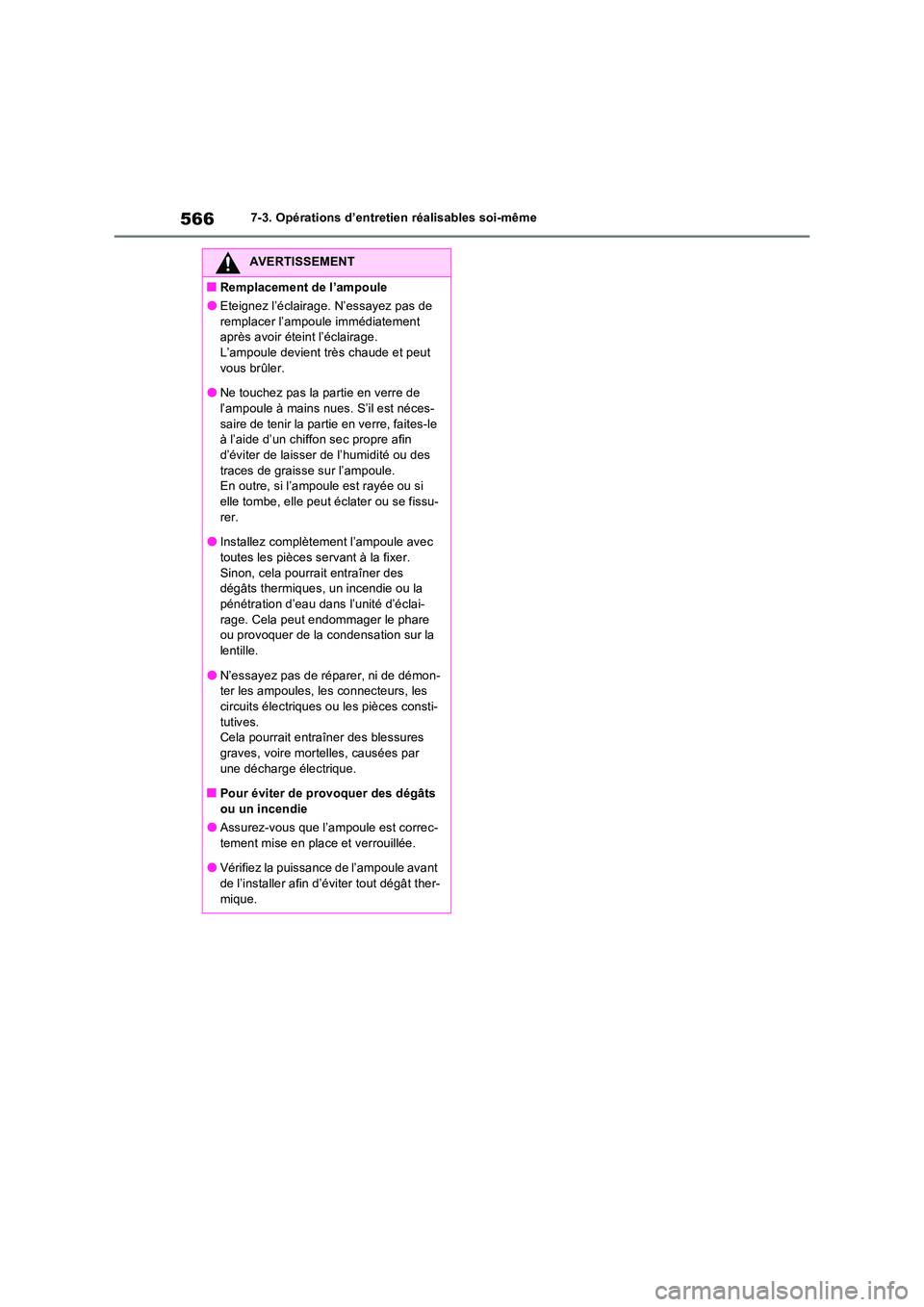

AVERTISSEMENT
QRemplacement de l’ampoule
OEteignez l’éclairage. N’essayez pas de
remplacer l’ampoule immédiatement après avoir éteint l’éclairage. L’ampoule devient très chaude et peut
vous brûler.
ONe touchez pas la partie en verre de l’ampoule à mains nues. S’il est néces-
saire de tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de laisser de l’humidité ou des
traces de graisse sur l’ampoule. En outre, si l’ampoule est rayée ou si elle tombe, elle peut éclater ou se fissu-
rer.
OInstallez complètement l’ampoule avec toutes les pièces servant à la fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration d’eau dans l’unité d’éclai-
rage. Cela peut endommager le phare ou provoquer de la condensation sur la lentille.
ON’essayez pas de réparer, ni de démon-ter les ampoules, les connecteurs, les circuits électriques ou les pièces consti-
tutives. Cela pourrait entraîner des blessures
graves, voire mortelles, causées par une décharge électrique.
QPour éviter de provoquer des dégâts
ou un incendie
OAssurez-vous que l’ampoule est correc- tement mise en place et verrouillée.
OVérifiez la puissance de l’ampoule avant
de l’installer afin d’éviter tout dégât ther- mique.

8

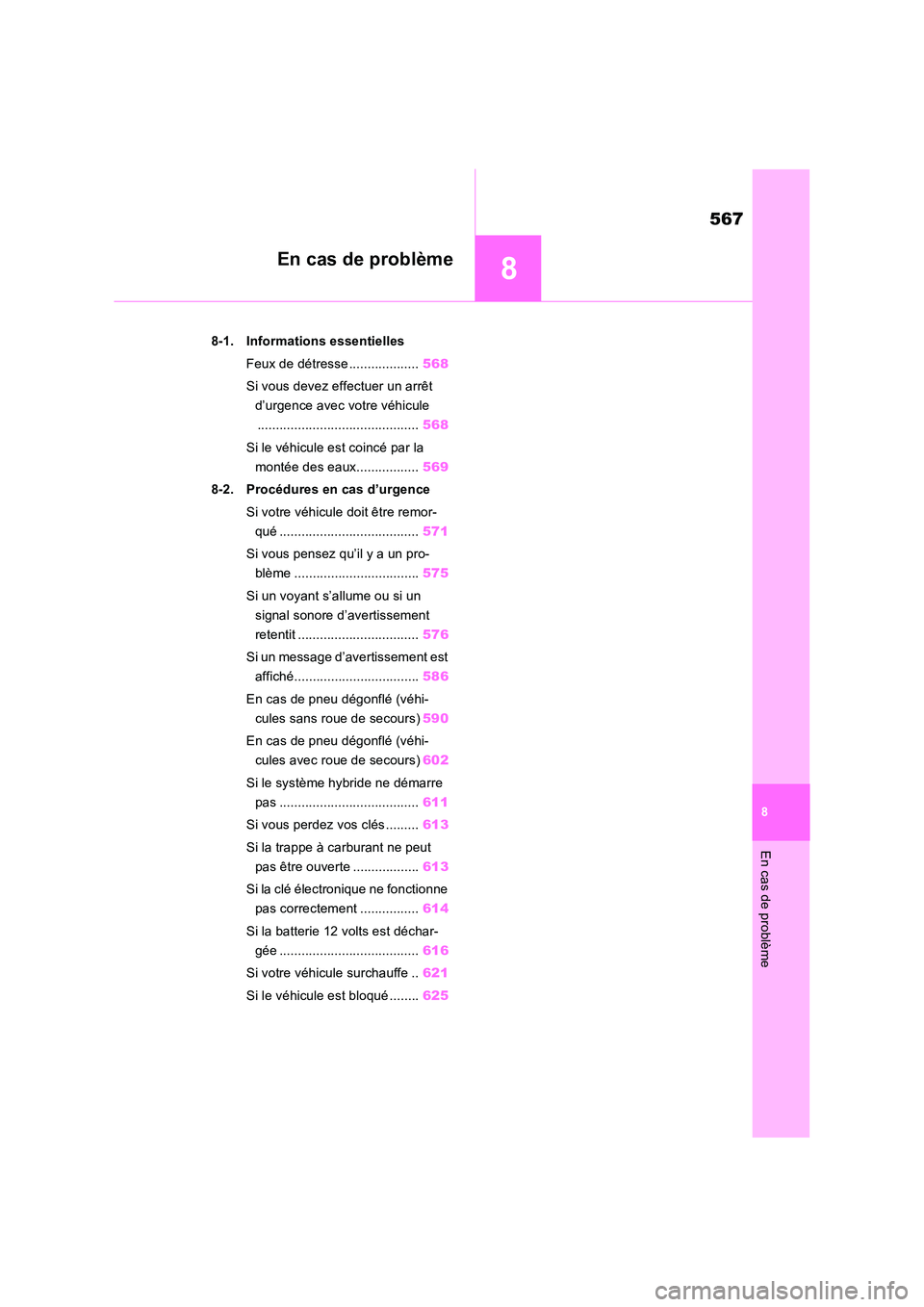

567
8
En cas de problème
En cas de problème
8-1. Informations essentielles
Feux de détresse ................... 568
Si vous devez effectuer un arrêt
d’urgence avec votre véhicule
............................................ 568
Si le véhicule est coincé par la
montée des eaux................. 569
8-2. Procédures en cas d’urgence
Si votre véhicule doit être remor-
qué ...................................... 571
Si vous pensez qu’il y a un pro-
blème .................................. 575
Si un voyant s’allume ou si un
signal sonore d’avertissement
retentit ................................. 576
Si un message d’avertissement est
affiché.................................. 586
En cas de pneu dégonflé (véhi-
cules sans roue de secours) 590
En cas de pneu dégonflé (véhi-
cules avec roue de secours) 602
Si le système hybride ne démarre
pas ...................................... 611
Si vous perdez vos clés ......... 613
Si la trappe à carburant ne peut
pas être ouverte .................. 613
Si la clé électronique ne fonctionne
pas correctement ................ 614
Si la batterie 12 volts est déchar-
gée ...................................... 616
Si votre véhicule surchauffe .. 621
Si le véhicule est bloqué ........ 625

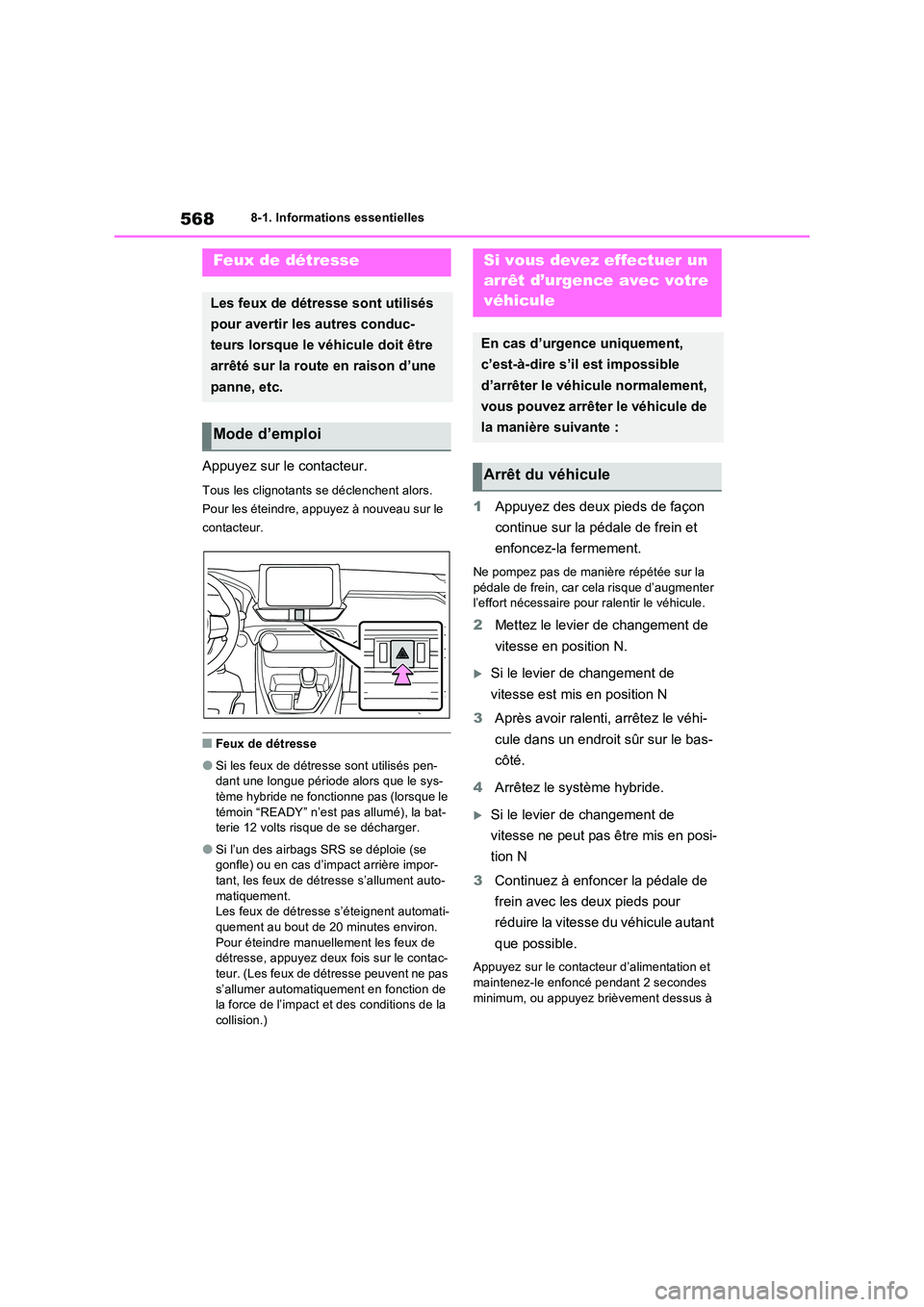

5688-1. Informations essentielles
8-1.In formations e ssen tielles
Appuyez sur le contacteur.
Tous les clignotants se déclenchent alors.
Pour les éteindre, appuyez à nouveau sur le
contacteur.
QFeux de détresse
OSi les feux de détresse sont utilisés pen- dant une longue période alors que le sys-tème hybride ne fonctionne pas (lorsque le
témoin “READY” n’est pas allumé), la bat- terie 12 volts risque de se décharger.
OSi l’un des airbags SRS se déploie (se gonfle) ou en cas d’impact arrière impor-tant, les feux de détresse s’allument auto-
matiquement. Les feux de détresse s’éteignent automati-quement au bout de 20 minutes environ.
Pour éteindre manuellement les feux de détresse, appuyez deux fois sur le contac-teur. (Les feux de détresse peuvent ne pas
s’allumer automatiquement en fonction de la force de l’impact et des conditions de la collision.)
1 Appuyez des deux pieds de façon
continue sur la pédale de frein et
enfoncez-la fermement.
Ne pompez pas de manière répétée sur la
pédale de frein, car cela risque d’augmenter l’effort nécessaire pour ralentir le véhicule.
2 Mettez le levier de changement de
vitesse en position N.
Si le levier de changement de
vitesse est mis en position N
3 Après avoir ralenti, arrêtez le véhi-
cule dans un endroit sûr sur le bas-
côté.
4 Arrêtez le système hybride.
Si le levier de changement de
vitesse ne peut pas être mis en posi-
tion N
3 Continuez à enfoncer la pédale de
frein avec les deux pieds pour
réduire la vitesse du véhicule autant
que possible.
Appuyez sur le contacteur d’alimentation et maintenez-le enfoncé pendant 2 secondes
minimum, ou appuyez brièvement dessus à
Feux de détresse
Les feux de détresse sont utilisés
pour avertir les autres conduc-
teurs lorsque le véhicule doit être
arrêté sur la route en raison d’une
panne, etc.
Mode d’emploi
Si vous devez effectuer un
arrêt d’urgence avec votre
véhicule
En cas d’urgence uniquement,
c’est-à-dire s’il est impossible
d’arrêter le véhicule normalement,
vous pouvez arrêter le véhicule de
la manière suivante :
Arrêt du véhicule
