7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins

5307-3. Opérations d’entretien réalisables soi-même

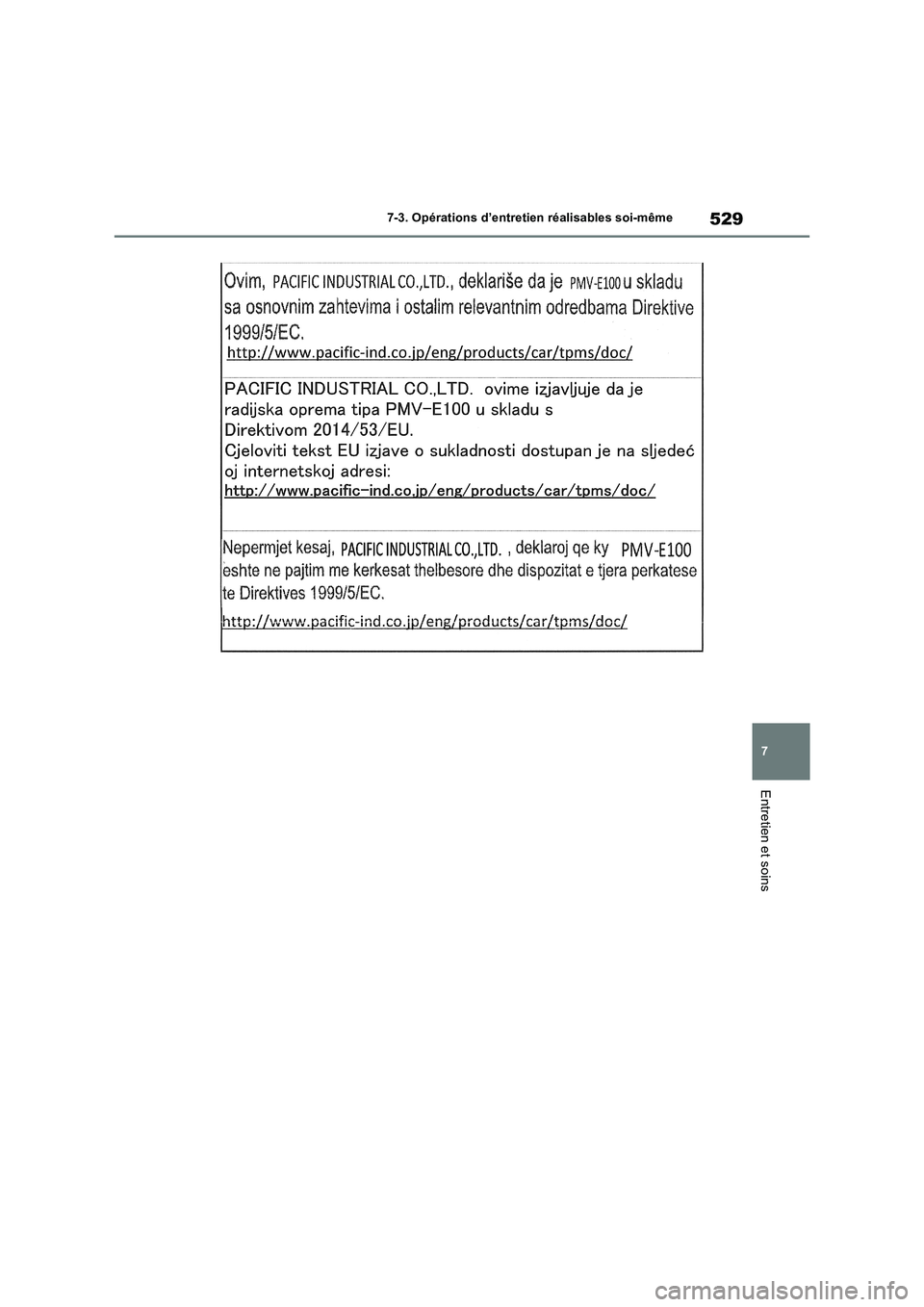

Pour les véhicules commercialisés en Ukraine
Pour les véhicules commercialisés en Serbie
Lors du remplacement des pneus ou
des roues, des valves et des émetteurs de pression des pneus doivent égale-
ment être installés.
Lorsque des valves et des émetteurs
de pression des pneus neufs sont ins-
tallés, de nouveaux codes d’identifica-
tion doivent être enregistrés dans
l’ordinateur de détection de pression
Installation des valves et des
émetteurs de pression des
pneus

531
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins

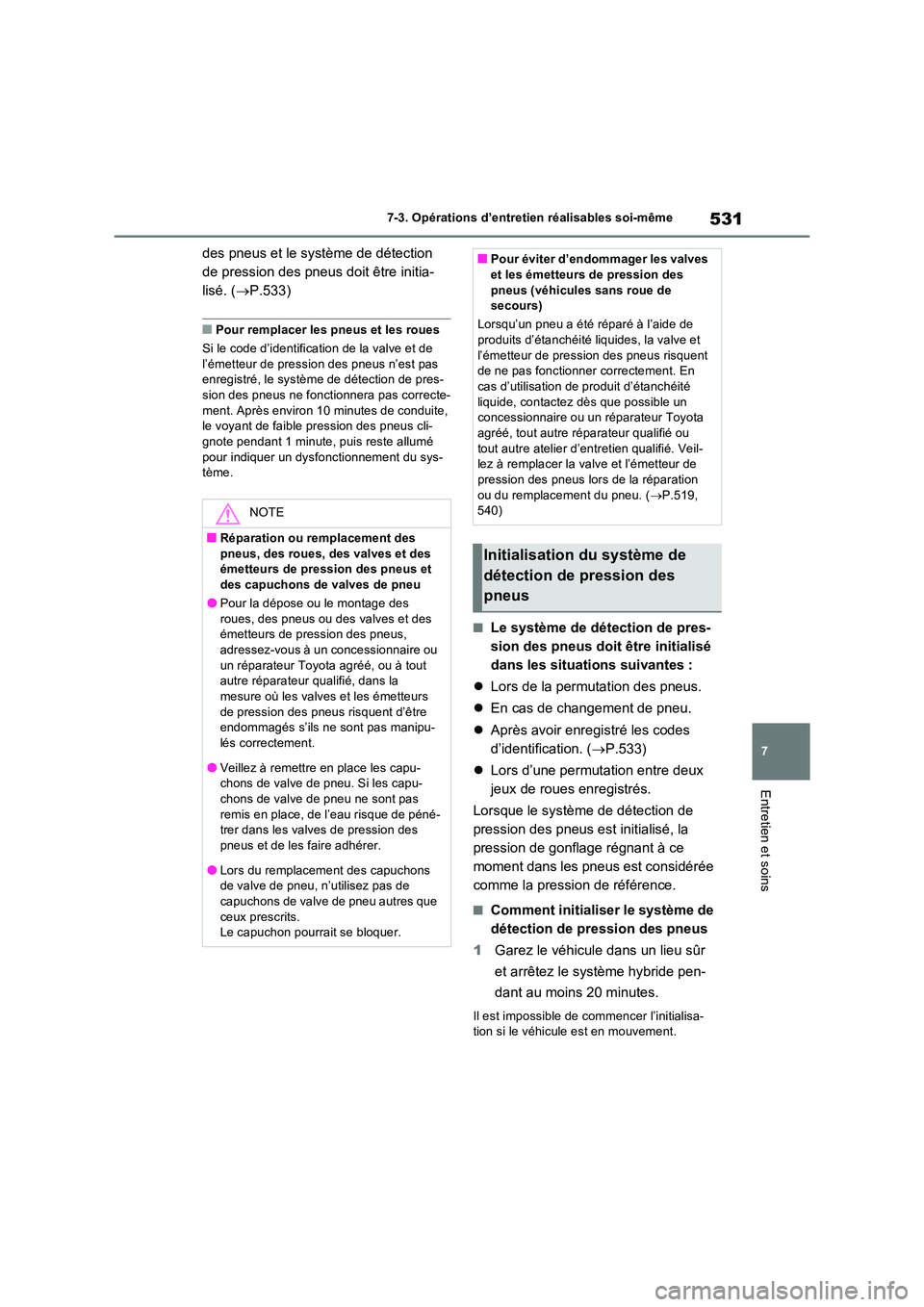

des pneus et le système de détection
de pression des pneus doit être initia-
lisé. ( P.533)
QPour remplacer les pneus et les roues
Si le code d’identification de la valve et de
l’émetteur de pression des pneus n’est pas enregistré, le système de détection de pres-sion des pneus ne fonctionnera pas correcte-
ment. Après environ 10 minutes de conduite, le voyant de faible pression des pneus cli- gnote pendant 1 minute, puis reste allumé
pour indiquer un dysfonctionnement du sys- tème.
QLe système de détection de pres-
sion des pneus doit être initialisé
dans les situations suivantes :
 Lors de la permutation des pneus.
 En cas de changement de pneu.
 Après avoir enregistré les codes
d’identification. ( P.533)
 Lors d’une permutation entre deux
jeux de roues enregistrés.
Lorsque le système de détection de
pression des pneus est initialisé, la
pression de gonflage régnant à ce
moment dans les pneus est considérée
comme la pression de référence.
QComment initialiser le système de
détection de pression des pneus
1 Garez le véhicule dans un lieu sûr
et arrêtez le système hybride pen-
dant au moins 20 minutes.
Il est impossible de commencer l’initialisa- tion si le véhicule est en mouvement.
NOTE
QRéparation ou remplacement des
pneus, des roues, des valves et des émetteurs de pression des pneus et des capuchons de valves de pneu
OPour la dépose ou le montage des
roues, des pneus ou des valves et des émetteurs de pression des pneus, adressez-vous à un concessionnaire ou
un réparateur Toyota agréé, ou à tout autre réparateur qualifié, dans la mesure où les valves et les émetteurs
de pression des pneus risquent d’être endommagés s’ils ne sont pas manipu-lés correctement.
OVeillez à remettre en place les capu-chons de valve de pneu. Si les capu-chons de valve de pneu ne sont pas
remis en place, de l’eau risque de péné- trer dans les valves de pression des pneus et de les faire adhérer.
OLors du remplacement des capuchons de valve de pneu, n’utilisez pas de capuchons de valve de pneu autres que
ceux prescrits. Le capuchon pourrait se bloquer.
QPour éviter d’endommager les valves et les émetteurs de pression des
pneus (véhicules sans roue de secours)
Lorsqu’un pneu a été réparé à l’aide de produits d’étanchéité liquides, la valve et
l’émetteur de pression des pneus risquent de ne pas fonctionner correctement. En cas d’utilisation de produit d’étanchéité
liquide, contactez dès que possible un concessionnaire ou un réparateur Toyota agréé, tout autre réparateur qualifié ou
tout autre atelier d’entretien qualifié. Veil- lez à remplacer la valve et l’émetteur de pression des pneus lors de la réparation
ou du remplacement du pneu. ( P.519, 540)
Initialisation du système de
détection de pression des
pneus

5327-3. Opérations d’entretien réalisables soi-même

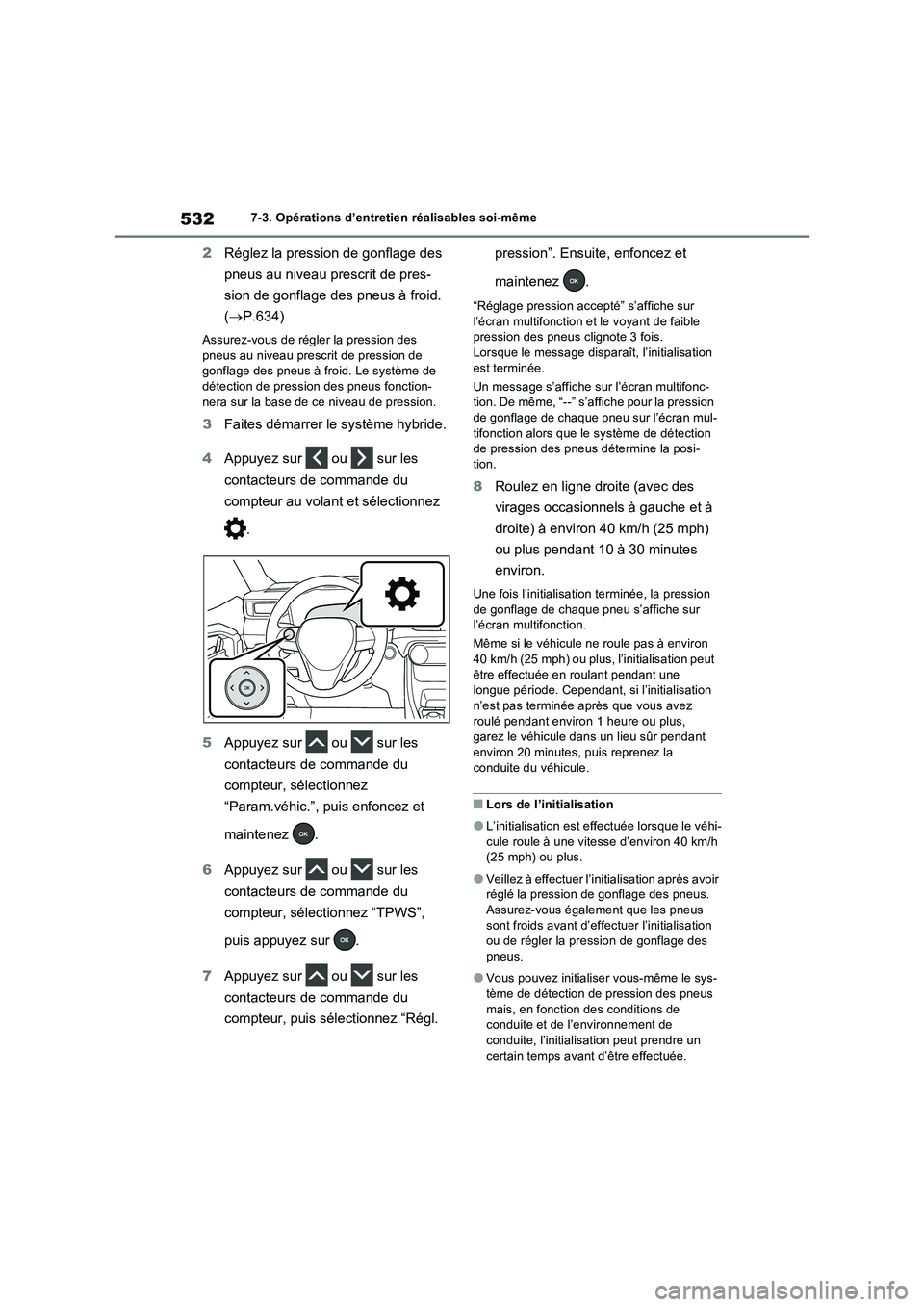

2Réglez la pression de gonflage des
pneus au niveau prescrit de pres-
sion de gonflage des pneus à froid.
(P.634)
Assurez-vous de régler la pression des
pneus au niveau prescrit de pression de
gonflage des pneus à froid. Le système de
détection de pression des pneus fonction-
nera sur la base de ce niveau de pression.
3Faites démarrer le système hybride.
4Appuyez sur ou sur les
contacteurs de commande du
compteur au volant et sélectionnez
.
5Appuyez sur ou sur les
contacteurs de commande du
compteur, sélectionnez
“Param.véhic.”, puis enfoncez et
maintenez .
6Appuyez sur ou sur les
contacteurs de commande du
compteur, sélectionnez “TPWS”,
puis appuyez sur .
7Appuyez sur ou sur les
contacteurs de commande du
compteur, puis sélectionnez “Régl. pression”. Ensuite, enfoncez et
maintenez .
“Réglage pression accepté” s’affiche sur
l’écran multifonction et le voyant de faible
pression des pneus clignote 3 fois.
Lorsque le message disparaît, l’initialisation
est terminée.
Un message s’affiche sur l’écran multifonc-
tion. De même, “--” s’affiche pour la pression
de gonflage de chaque pneu sur l’écran mul-
tifonction alors que le système de détection
de pression des pneus détermine la posi-
tion.
8Roulez en ligne droite (avec des
virages occasionnels à gauche et à
droite) à environ 40 km/h (25 mph)
ou plus pendant 10 à 30 minutes
environ.
Une fois l’initialisation terminée, la pression
de gonflage de chaque pneu s’affiche sur
l’écran multifonction.
Même si le véhicule ne roule pas à environ
40 km/h (25 mph) ou plus, l’initialisation peut
être effectuée en roulant pendant une
longue période. Cependant, si l’initialisation
n’est pas terminée après que vous avez
roulé pendant environ 1 heure ou plus,
garez le véhicule dans un lieu sûr pendant
environ 20 minutes, puis reprenez la
conduite du véhicule.
QLors de l’initialisation
OL’initialisation est effectuée lorsque le véhi-
cule roule à une vitesse d’environ 40 km/h
(25 mph) ou plus.
OVeillez à effectuer l’initialisation après avoir
réglé la pression de gonflage des pneus.
Assurez-vous également que les pneus
sont froids avant d’effectuer l’initialisation
ou de régler la pression de gonflage des
pneus.
OVous pouvez initialiser vous-même le sys-
tème de détection de pression des pneus
mais, en fonction des conditions de
conduite et de l’environnement de
conduite, l’initialisation peut prendre un
certain temps avant d’être effectuée.

533
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins

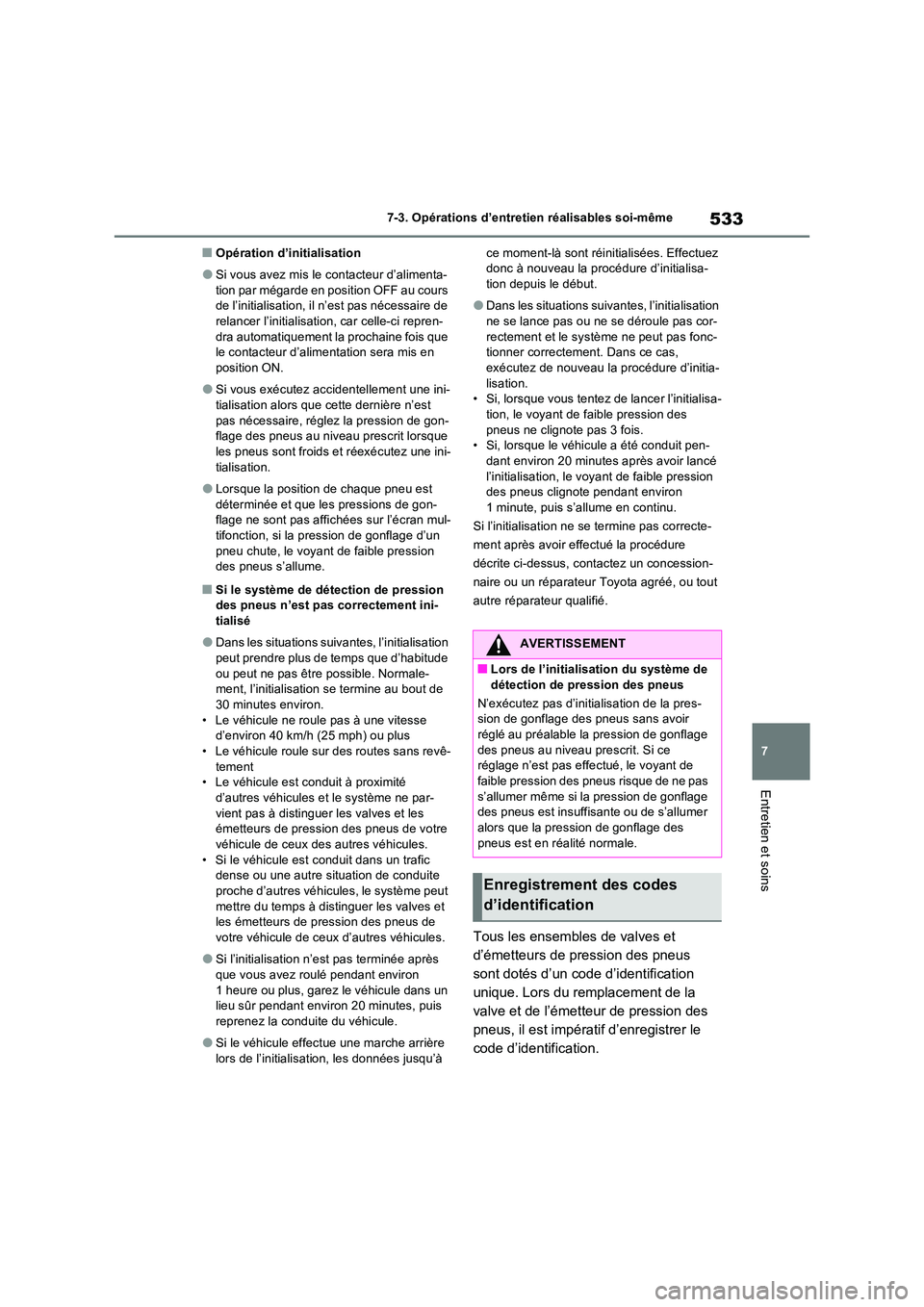

QOpération d’initialisation
OSi vous avez mis le contacteur d’alimenta-
tion par mégarde en position OFF au cours de l’initialisation, il n’est pas nécessaire de relancer l’initialisation, car celle-ci repren-
dra automatiquement la prochaine fois que le contacteur d’alimentation sera mis en position ON.
OSi vous exécutez accidentellement une ini-tialisation alors que cette dernière n’est
pas nécessaire, réglez la pression de gon- flage des pneus au niveau prescrit lorsque les pneus sont froids et réexécutez une ini-
tialisation.
OLorsque la position de chaque pneu est
déterminée et que les pressions de gon- flage ne sont pas affichées sur l’écran mul-tifonction, si la pression de gonflage d’un
pneu chute, le voyant de faible pression des pneus s’allume.
QSi le système de détection de pression des pneus n’est pas correctement ini-
tialisé
ODans les situations suivantes, l’initialisation
peut prendre plus de temps que d’habitude ou peut ne pas être possible. Normale-ment, l’initialisation se termine au bout de
30 minutes environ. • Le véhicule ne roule pas à une vitesse d’environ 40 km/h (25 mph) ou plus
• Le véhicule roule sur des routes sans revê- tement• Le véhicule est conduit à proximité
d’autres véhicules et le système ne par- vient pas à distinguer les valves et les émetteurs de pression des pneus de votre
véhicule de ceux des autres véhicules. • Si le véhicule est conduit dans un trafic dense ou une autre situation de conduite
proche d’autres véhicules, le système peut mettre du temps à distinguer les valves et les émetteurs de pression des pneus de
votre véhicule de ceux d’autres véhicules.
OSi l’initialisation n’est pas terminée après
que vous avez roulé pendant environ 1 heure ou plus, garez le véhicule dans un lieu sûr pendant environ 20 minutes, puis
reprenez la conduite du véhicule.
OSi le véhicule effectue une marche arrière
lors de l’initialisation, les données jusqu’à
ce moment-là sont réinitialisées. Effectuez donc à nouveau la procédure d’initialisa-tion depuis le début.
ODans les situations suivantes, l’initialisation ne se lance pas ou ne se déroule pas cor-
rectement et le système ne peut pas fonc- tionner correctement. Dans ce cas, exécutez de nouveau la procédure d’initia-
lisation. • Si, lorsque vous tentez de lancer l’initialisa-tion, le voyant de faible pression des
pneus ne clignote pas 3 fois. • Si, lorsque le véhicule a été conduit pen-dant environ 20 minutes après avoir lancé
l’initialisation, le voyant de faible pression des pneus clignote pendant environ 1 minute, puis s’allume en continu.
Si l’initialisation ne se termine pas correcte-
ment après avoir effectué la procédure
décrite ci-dessus, contactez un concession-
naire ou un réparateur Toyota agréé, ou tout
autre réparateur qualifié.
Tous les ensembles de valves et
d’émetteurs de pression des pneus
sont dotés d’un code d’identification
unique. Lors du remplacement de la
valve et de l’émetteur de pression des
pneus, il est impératif d’enregistrer le
code d’identification.
AVERTISSEMENT
QLors de l’initialisation du système de
détection de pression des pneus
N’exécutez pas d’initialisation de la pres- sion de gonflage des pneus sans avoir
réglé au préalable la pression de gonflage des pneus au niveau prescrit. Si ce réglage n’est pas effectué, le voyant de
faible pression des pneus risque de ne pas s’allumer même si la pression de gonflage des pneus est insuffisante ou de s’allumer
alors que la pression de gonflage des pneus est en réalité normale.
Enregistrement des codes
d’identification

5347-3. Opérations d’entretien réalisables soi-même

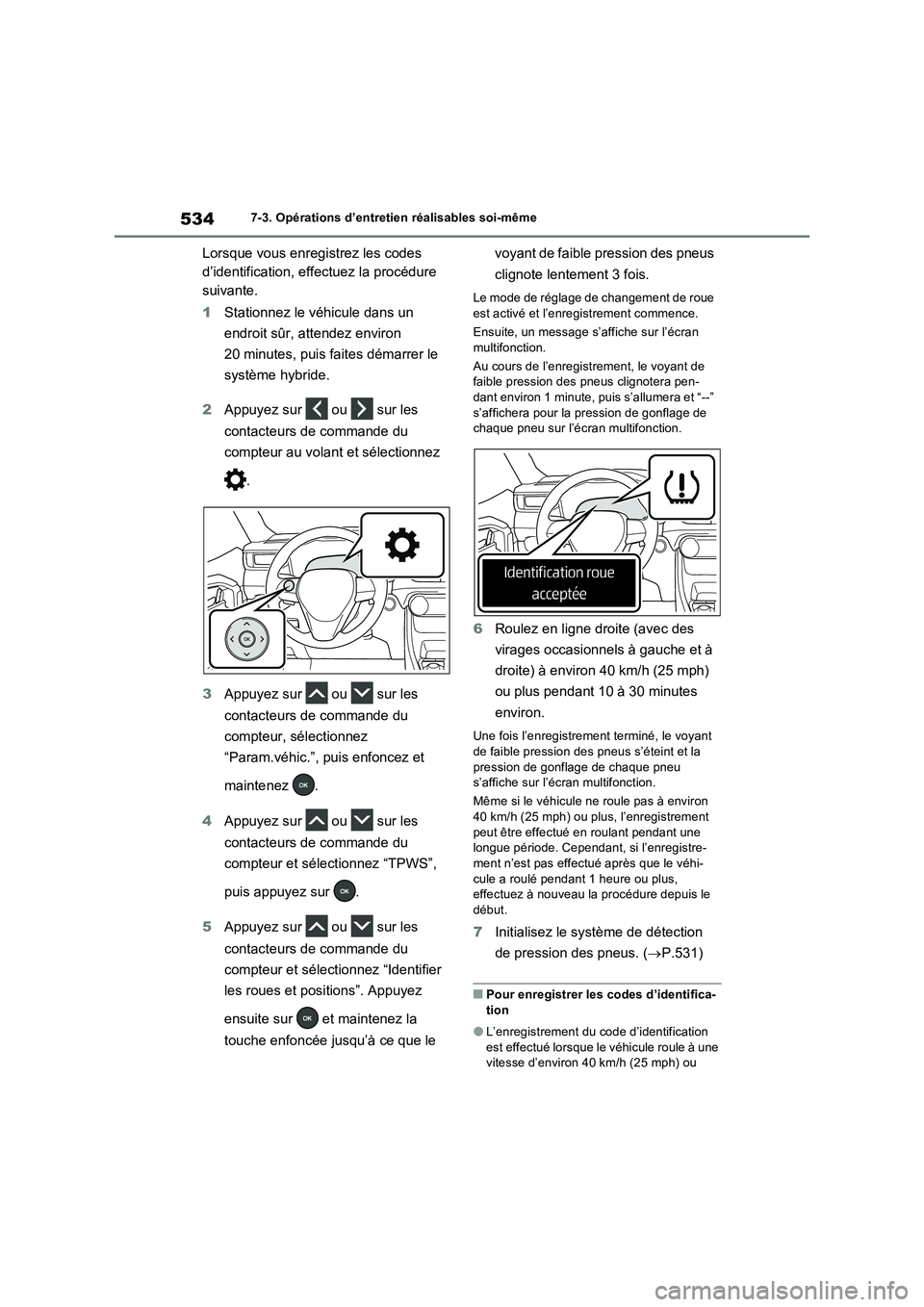

Lorsque vous enregistrez les codes
d’identification, effectuez la procédure
suivante.
1Stationnez le véhicule dans un
endroit sûr, attendez environ
20 minutes, puis faites démarrer le
système hybride.
2Appuyez sur ou sur les
contacteurs de commande du
compteur au volant et sélectionnez
.
3Appuyez sur ou sur les
contacteurs de commande du
compteur, sélectionnez
“Param.véhic.”, puis enfoncez et
maintenez .
4Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “TPWS”,
puis appuyez sur .
5Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Identifier
les roues et positions”. Appuyez
ensuite sur et maintenez la
touche enfoncée jusqu’à ce que le voyant de faible pression des pneus
clignote lentement 3 fois.
Le mode de réglage de changement de roue
est activé et l’enregistrement commence.
Ensuite, un message s’affiche sur l’écran
multifonction.
Au cours de l’enregistrement, le voyant de
faible pression des pneus clignotera pen-
dant environ 1 minute, puis s’allumera et “--”
s’affichera pour la pression de gonflage de
chaque pneu sur l’écran multifonction.
6Roulez en ligne droite (avec des
virages occasionnels à gauche et à
droite) à environ 40 km/h (25 mph)
ou plus pendant 10 à 30 minutes
environ.
Une fois l’enregistrement terminé, le voyant
de faible pression des pneus s’éteint et la
pression de gonflage de chaque pneu
s’affiche sur l’écran multifonction.
Même si le véhicule ne roule pas à environ
40 km/h (25 mph) ou plus, l’enregistrement
peut être effectué en roulant pendant une
longue période. Cependant, si l’enregistre-
ment n’est pas effectué après que le véhi-
cule a roulé pendant 1 heure ou plus,
effectuez à nouveau la procédure depuis le
début.
7Initialisez le système de détection
de pression des pneus. (P.531)
QPour enregistrer les codes d’identifica-
tion
OL’enregistrement du code d’identification
est effectué lorsque le véhicule roule à une
vitesse d’environ 40 km/h (25 mph) ou

535
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins

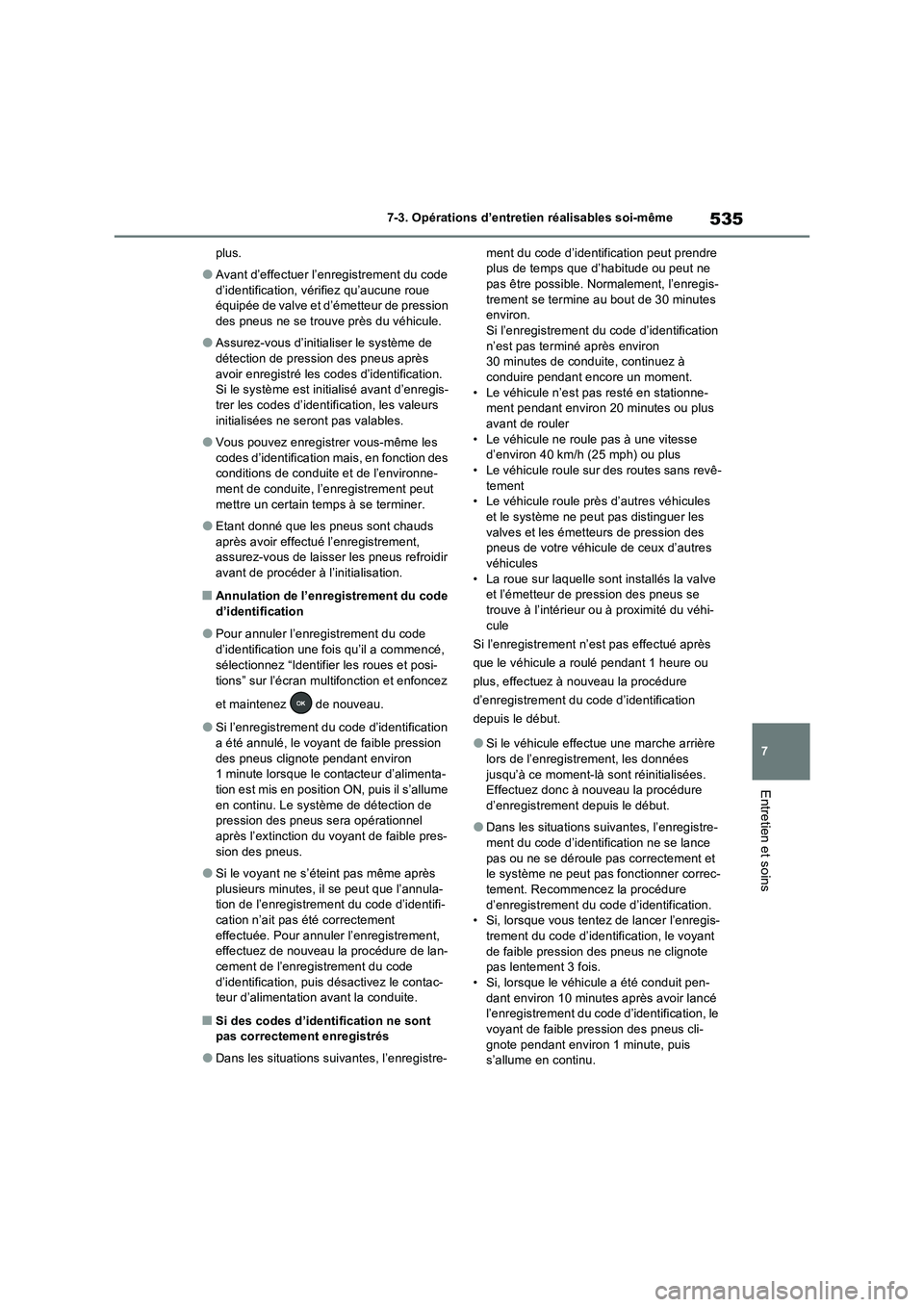

plus.
OAvant d’effectuer l’enregistrement du code
d’identification, vérifiez qu’aucune roue
équipée de valve et d’émetteur de pression
des pneus ne se trouve près du véhicule.
OAssurez-vous d’initialiser le système de
détection de pression des pneus après
avoir enregistré les codes d’identification.
Si le système est initialisé avant d’enregis-
trer les codes d’identification, les valeurs
initialisées ne seront pas valables.
OVous pouvez enregistrer vous-même les
codes d’identification mais, en fonction des
conditions de conduite et de l’environne-
ment de conduite, l’enregistrement peut
mettre un certain temps à se terminer.
OEtant donné que les pneus sont chauds
après avoir effectué l’enregistrement,
assurez-vous de laisser les pneus refroidir
avant de procéder à l’initialisation.
QAnnulation de l’enregistrement du code
d’identification
OPour annuler l’enregistrement du code
d’identification une fois qu’il a commencé,
sélectionnez “Identifier les roues et posi-
tions” sur l’écran multifonction et enfoncez
et maintenez de nouveau.
OSi l’enregistrement du code d’identification
a été annulé, le voyant de faible pression
des pneus clignote pendant environ
1 minute lorsque le contacteur d’alimenta-
tion est mis en position ON, puis il s’allume
en continu. Le système de détection de
pression des pneus sera opérationnel
après l’extinction du voyant de faible pres-
sion des pneus.
OSi le voyant ne s’éteint pas même après
plusieurs minutes, il se peut que l’annula-
tion de l’enregistrement du code d’identifi-
cation n’ait pas été correctement
effectuée. Pour annuler l’enregistrement,
effectuez de nouveau la procédure de lan-
cement de l’enregistrement du code
d’identification, puis désactivez le contac-
teur d’alimentation avant la conduite.
QSi des codes d’identification ne sont
pas correctement enregistrés
ODans les situations suivantes, l’enregistre-ment du code d’identification peut prendre
plus de temps que d’habitude ou peut ne
pas être possible. Normalement, l’enregis-
trement se termine au bout de 30 minutes
environ.
Si l’enregistrement du code d’identification
n’est pas terminé après environ
30 minutes de conduite, continuez à
conduire pendant encore un moment.
• Le véhicule n’est pas resté en stationne-
ment pendant environ 20 minutes ou plus
avant de rouler
• Le véhicule ne roule pas à une vitesse
d’environ 40 km/h (25 mph) ou plus
• Le véhicule roule sur des routes sans revê-
tement
• Le véhicule roule près d’autres véhicules
et le système ne peut pas distinguer les
valves et les émetteurs de pression des
pneus de votre véhicule de ceux d’autres
véhicules
• La roue sur laquelle sont installés la valve
et l’émetteur de pression des pneus se
trouve à l’intérieur ou à proximité du véhi-
cule
Si l’enregistrement n’est pas effectué après
que le véhicule a roulé pendant 1 heure ou
plus, effectuez à nouveau la procédure
d’enregistrement du code d’identification
depuis le début.
OSi le véhicule effectue une marche arrière
lors de l’enregistrement, les données
jusqu’à ce moment-là sont réinitialisées.
Effectuez donc à nouveau la procédure
d’enregistrement depuis le début.
ODans les situations suivantes, l’enregistre-
ment du code d’identification ne se lance
pas ou ne se déroule pas correctement et
le système ne peut pas fonctionner correc-
tement. Recommencez la procédure
d’enregistrement du code d’identification.
• Si, lorsque vous tentez de lancer l’enregis-
trement du code d’identification, le voyant
de faible pression des pneus ne clignote
pas lentement 3 fois.
• Si, lorsque le véhicule a été conduit pen-
dant environ 10 minutes après avoir lancé
l’enregistrement du code d’identification, le
voyant de faible pression des pneus cli-
gnote pendant environ 1 minute, puis
s’allume en continu.

5367-3. Opérations d’entretien réalisables soi-même
OSi l’enregistrement du code d’identification
ne se termine pas correctement après
avoir effectué la procédure décrite ci-des-
sus, contactez un concessionnaire ou un
réparateur Toyota agréé, ou tout autre
réparateur qualifié.
Votre véhicule est équipé d’un système
de détection de pression des pneus qui
permet de faire enregistrer des codes
d’identification pour un deuxième jeu de
roues, par exemple un jeu d’hiver.
L’enregistrement du deuxième jeu de
roues peut être effectué par vous-
même, auprès d’un concessionnaire ou
d’un réparateur Toyota agréé, ou de
tout réparateur qualifié.
Après avoir enregistré un deuxième jeu
de roues, l’un de ces deux jeux de
roues peut être sélectionné afin d’être
utilisé avec le système de détection de
pression des pneus.
QConditions d’utilisation de la
fonction
Cette fonction n’exécutera la modifi-
cation du jeu de roues que si un deu-
xième jeu de roues a été enregistré.
Si un deuxième jeu de roues n’a pas
été enregistré, aucune modification
ne sera apportée lors de la sélection
de cette fonction dans le menu.
Vous pouvez uniquement permuter
les deux jeux de roues enregistrés,
étant donné qu’une utilisation indé-
pendante des roues de chaque jeu
n’est pas prise en charge.
QComment permuter les jeux de
roues
1Faites monter le jeu de roues pré-
féré sur le véhicule.2Appuyez sur ou sur les
contacteurs de commande du
compteur au volant et sélectionnez
.
3Appuyez sur ou sur les
contacteurs de commande du
compteur, sélectionnez
“Param.véhic.”, puis enfoncez et
maintenez .
4Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “TPWS”,
puis appuyez sur .
5Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez “Identifier
les roues et positions”. Appuyez
ensuite sur et maintenez la
touche enfoncée jusqu’à ce que le
voyant de faible pression des pneus
clignote lentement 3 fois.Ensuite, le voyant de faible pression des
pneus reste allumé après avoir clignoté pen-
Sélection du jeu de roues

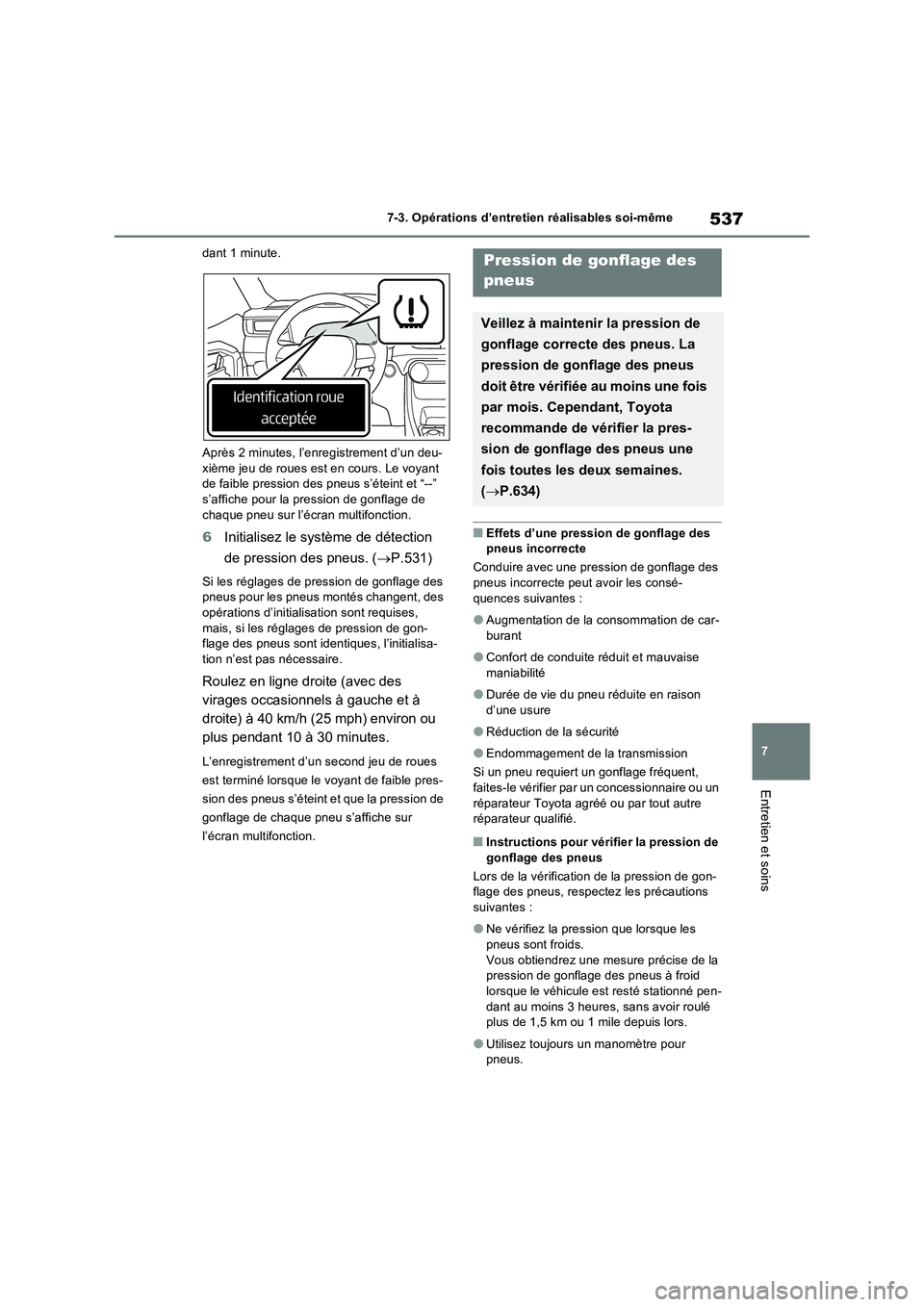

537
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
dant 1 minute.
Après 2 minutes, l’enregistrement d’un deu-
xième jeu de roues est en cours. Le voyant
de faible pression des pneus s’éteint et “--”
s’affiche pour la pression de gonflage de
chaque pneu sur l’écran multifonction.
6Initialisez le système de détection
de pression des pneus. (P.531)
Si les réglages de pression de gonflage des
pneus pour les pneus montés changent, des
opérations d’initialisation sont requises,
mais, si les réglages de pression de gon-
flage des pneus sont identiques, l’initialisa-
tion n’est pas nécessaire.
Roulez en ligne droite (avec des
virages occasionnels à gauche et à
droite) à 40 km/h (25 mph) environ ou
plus pendant 10 à 30 minutes.
L’enregistrement d’un second jeu de roues
est terminé lorsque le voyant de faible pres-
sion des pneus s’éteint et que la pression de
gonflage de chaque pneu s’affiche sur
l’écran multifonction.
QEffets d’une pression de gonflage des
pneus incorrecte
Conduire avec une pression de gonflage des
pneus incorrecte peut avoir les consé-
quences suivantes :
OAugmentation de la consommation de car-
burant
OConfort de conduite réduit et mauvaise
maniabilité
ODurée de vie du pneu réduite en raison
d’une usure
ORéduction de la sécurité
OEndommagement de la transmission
Si un pneu requiert un gonflage fréquent,
faites-le vérifier par un concessionnaire ou un
réparateur Toyota agréé ou par tout autre
réparateur qualifié.
QInstructions pour vérifier la pression de
gonflage des pneus
Lors de la vérification de la pression de gon-
flage des pneus, respectez les précautions
suivantes :
ONe vérifiez la pression que lorsque les
pneus sont froids.
Vous obtiendrez une mesure précise de la
pression de gonflage des pneus à froid
lorsque le véhicule est resté stationné pen-
dant au moins 3 heures, sans avoir roulé
plus de 1,5 km ou 1 mile depuis lors.
OUtilisez toujours un manomètre pour
pneus.
Pression de gonflage des
pneus
Veillez à maintenir la pression de
gonflage correcte des pneus. La
pression de gonflage des pneus
doit être vérifiée au moins une fois
par mois. Cependant, Toyota
recommande de vérifier la pres-
sion de gonflage des pneus une
fois toutes les deux semaines.
(P.634)

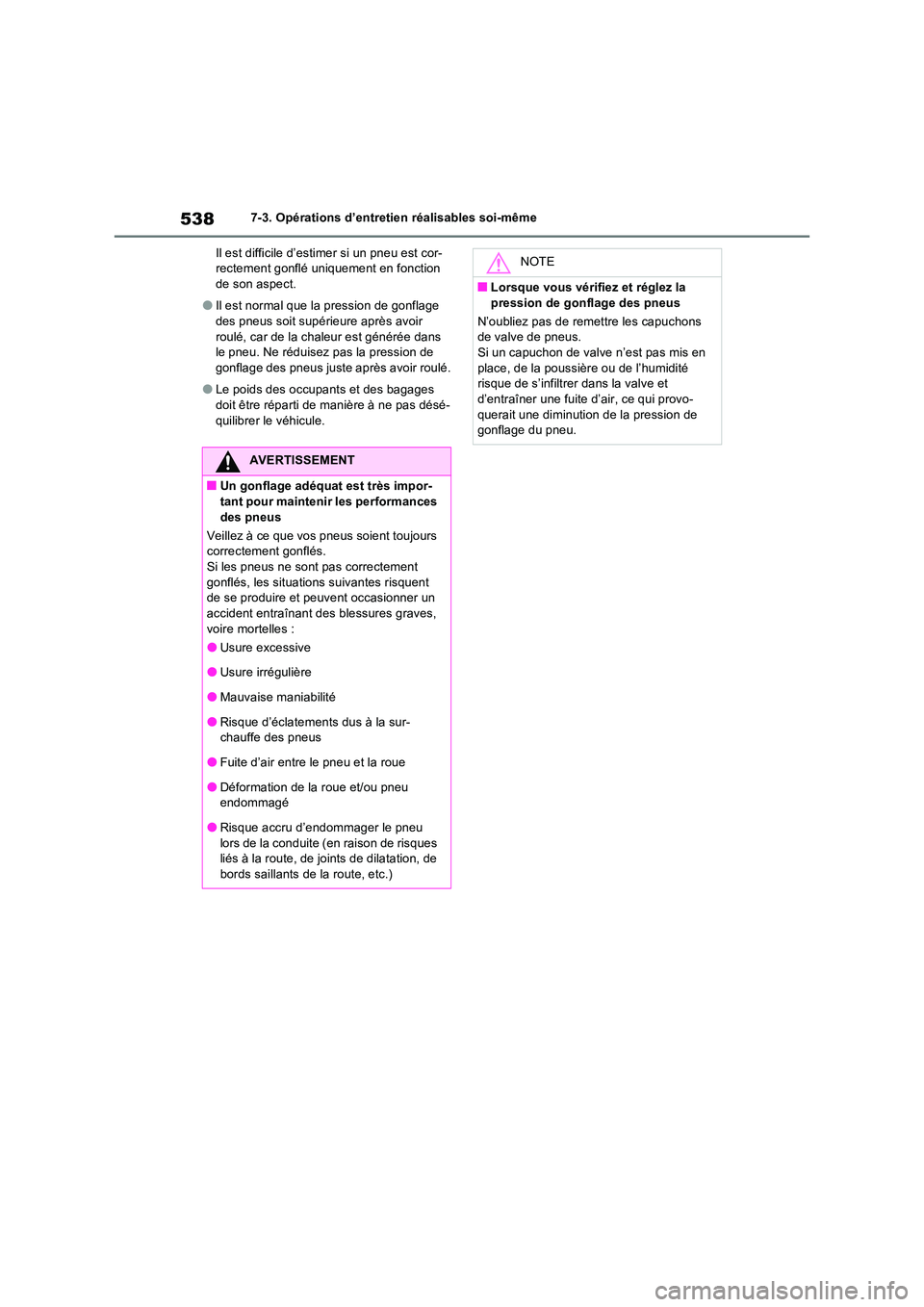

5387-3. Opérations d’entretien réalisables soi-même
Il est difficile d’estimer si un pneu est cor- rectement gonflé uniquement en fonction de son aspect.
OIl est normal que la pression de gonflage des pneus soit supérieure après avoir
roulé, car de la chaleur est générée dans le pneu. Ne réduisez pas la pression de gonflage des pneus juste après avoir roulé.
OLe poids des occupants et des bagages doit être réparti de manière à ne pas désé-
quilibrer le véhicule.
AVERTISSEMENT
QUn gonflage adéquat est très impor- tant pour maintenir les performances
des pneus
Veillez à ce que vos pneus soient toujours correctement gonflés.Si les pneus ne sont pas correctement
gonflés, les situations suivantes risquent de se produire et peuvent occasionner un accident entraînant des blessures graves,
voire mortelles :
OUsure excessive
OUsure irrégulière
OMauvaise maniabilité
ORisque d’éclatements dus à la sur- chauffe des pneus
OFuite d’air entre le pneu et la roue
ODéformation de la roue et/ou pneu endommagé
ORisque accru d’endommager le pneu lors de la conduite (en raison de risques liés à la route, de joints de dilatation, de
bords saillants de la route, etc.)
NOTE
QLorsque vous vérifiez et réglez la
pression de gonflage des pneus
N’oubliez pas de remettre les capuchons de valve de pneus.Si un capuchon de valve n’est pas mis en
place, de la poussière ou de l’humidité risque de s’infiltrer dans la valve et d’entraîner une fuite d’air, ce qui provo-
querait une diminution de la pression de gonflage du pneu.
