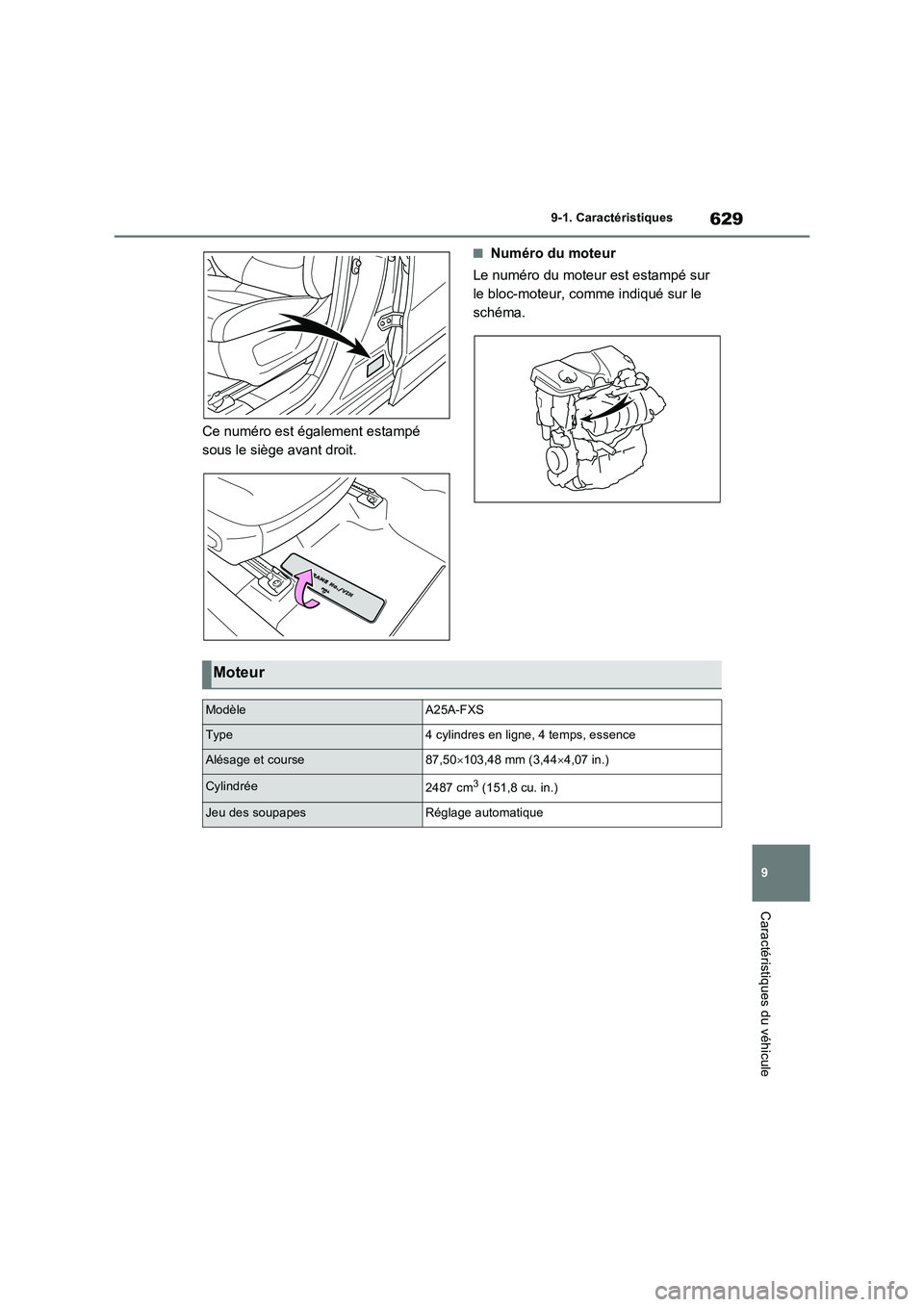

629
9
9-1. Caractéristiques
Caractéristiques du véhicule
Ce numéro est également estampé
sous le siège avant droit.
QNuméro du moteur
Le numéro du moteur est estampé sur
le bloc-moteur, comme indiqué sur le
schéma.
Moteur
ModèleA25A-FXS
Type4 cylindres en ligne, 4 temps, essence
Alésage et course87,50 103,48 mm (3,444,07 in.)
Cylindrée2487 cm3 (151,8 cu. in.)
Jeu des soupapesRéglage automatique

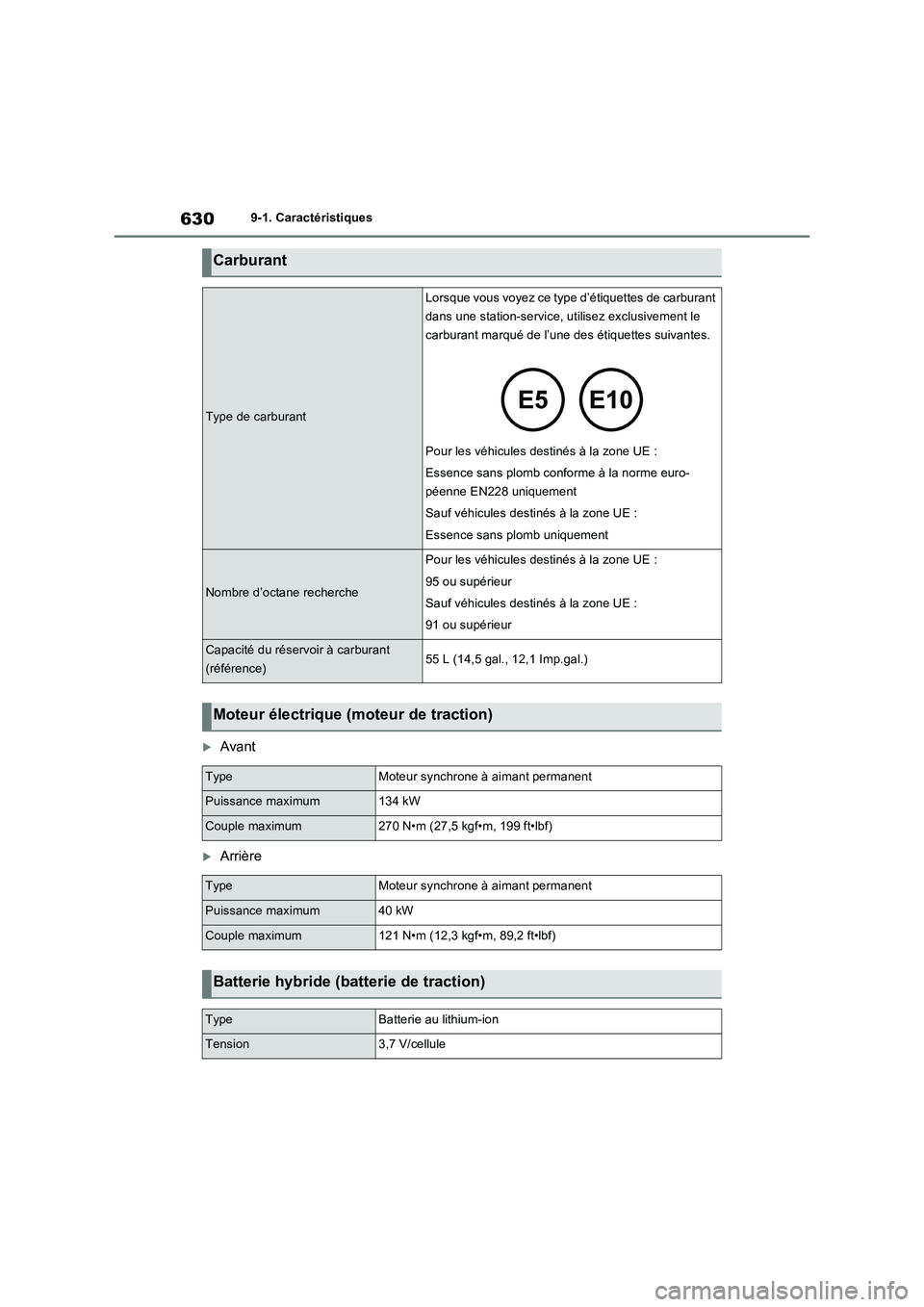

6309-1. Caractéristiques
Avant
Arrière
Carburant
Type de carburant
Lorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le
carburant marqué de l’une des étiquettes suivantes.
Pour les véhicules destinés à la zone UE :
Essence sans plomb conforme à la norme euro-
péenne EN228 uniquement
Sauf véhicules destinés à la zone UE :
Essence sans plomb uniquement
Nombre d’octane recherche
Pour les véhicules destinés à la zone UE :
95 ou supérieur
Sauf véhicules destinés à la zone UE :
91 ou supérieur
Capacité du réservoir à carburant
(référence)55 L (14,5 gal., 12,1 Imp.gal.)
Moteur électrique (moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum134 kW
Couple maximum270 N•m (27,5 kgf•m, 199 ft•lbf)
TypeMoteur synchrone à aimant permanent
Puissance maximum40 kW
Couple maximum121 N•m (12,3 kgf•m, 89,2 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,7 V/cellule

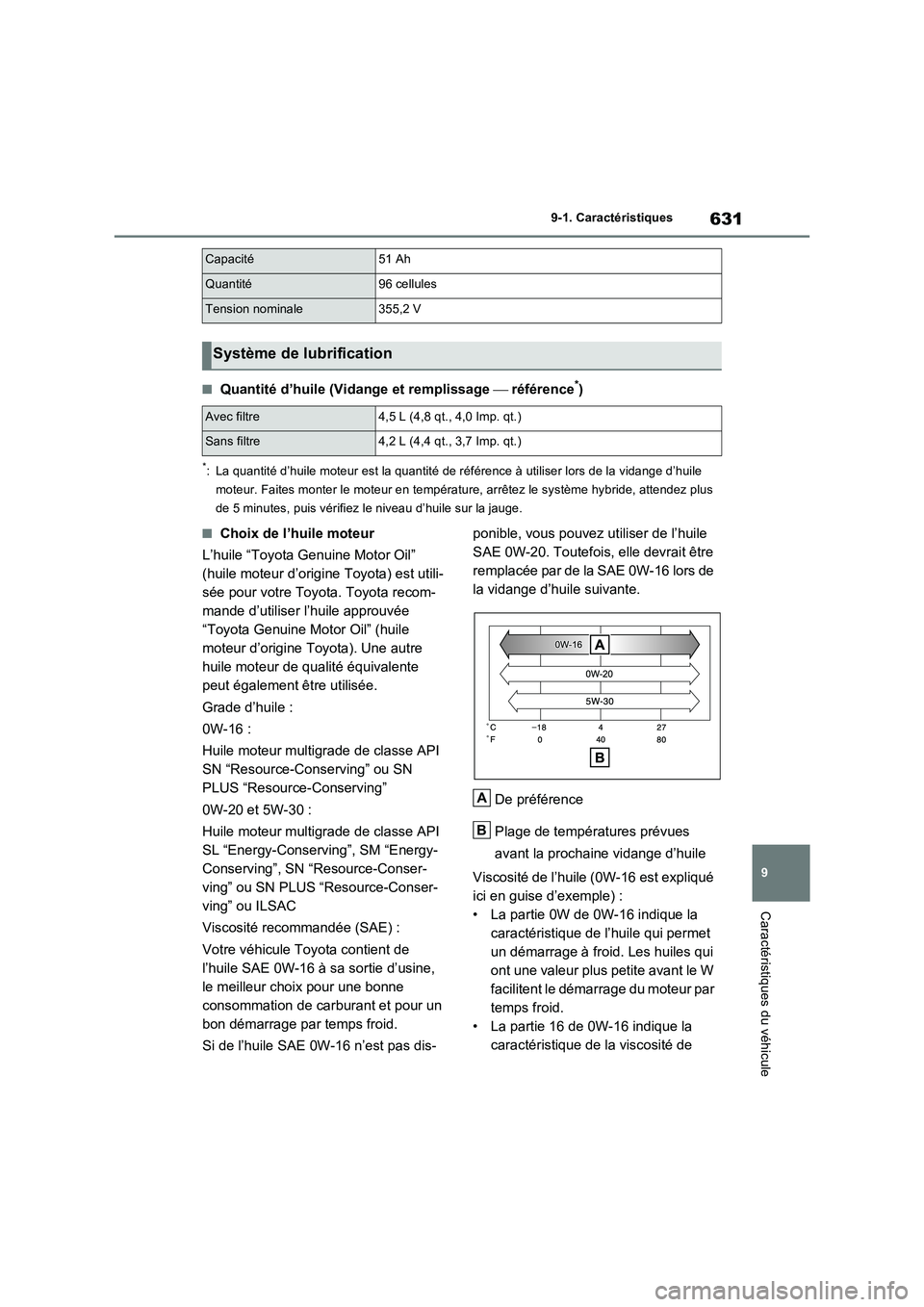

631
9 9-1. Caractéristiques
Caractéristiques du véhicule
QQuantité d’huile (Vidange et remplissage  référence*)
*: La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange d’huile
moteur. Faites monter le moteur en température, arrêtez le système hybride, attendez plus
de 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
QChoix de l’huile moteur
L’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota) est utili-
sée pour votre Toyota. Toyota recom-
mande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Une autre
huile moteur de qualité équivalente
peut également être utilisée.
Grade d’huile :
0W-16 :
Huile moteur multigrade de classe API
SN “Resource-Conserving” ou SN
PLUS “Resource-Conserving”
0W-20 et 5W-30 :
Huile moteur multigrade de classe API
SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conser-
ving” ou SN PLUS “Resource-Conser-
ving” ou ILSAC
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-16 à sa sortie d’usine,
le meilleur choix pour une bonne
consommation de carburant et pour un
bon démarrage par temps froid.
Si de l’huile SAE 0W-16 n’est pas dis-ponible, vous pouvez utiliser de l’huile
SAE 0W-20. Toutefois, elle devrait être
remplacée par de la SAE 0W-16 lors de
la vidange d’huile suivante.
De préférence
Plage de températures prévues
avant la prochaine vidange d’huile
Viscosité de l’huile (0W-16 est expliqué
ici en guise d’exemple) :
• La partie 0W de 0W-16 indique la
caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui
ont une valeur plus petite avant le W
facilitent le démarrage du moteur par
temps froid.
• La partie 16 de 0W-16 indique la
caractéristique de la viscosité de
Capacité51 Ah
Quantité96 cellules
Tension nominale355,2 V
Système de lubrification
Avec filtre4,5 L (4,8 qt., 4,0 Imp. qt.)
Sans filtre4,2 L (4,4 qt., 3,7 Imp. qt.)
A
B

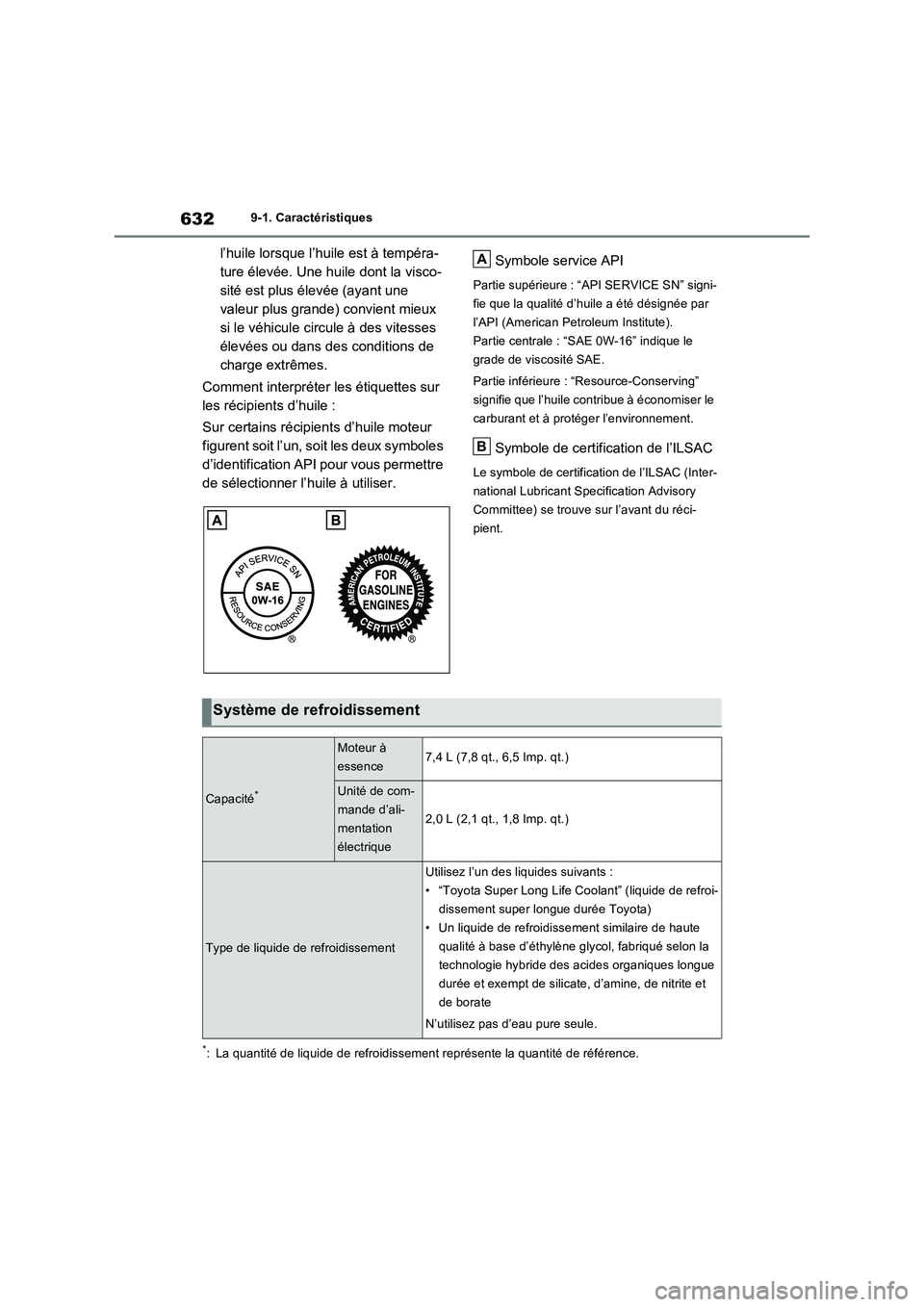

6329-1. Caractéristiques
l’huile lorsque l’huile est à tempéra-
ture élevée. Une huile dont la visco-
sité est plus élevée (ayant une
valeur plus grande) convient mieux
si le véhicule circule à des vitesses
élevées ou dans des conditions de
charge extrêmes.
Comment interpréter les étiquettes sur
les récipients d’huile :
Sur certains récipients d’huile moteur
figurent soit l’un, soit les deux symboles
d’identification API pour vous permettre
de sélectionner l’huile à utiliser.Symbole service API
Partie supérieure : “API SERVICE SN” signi-
fie que la qualité d’huile a été désignée par
l’API (American Petroleum Institute).
Partie centrale : “SAE 0W-16” indique le
grade de viscosité SAE.
Partie inférieure : “Resource-Conserving”
signifie que l’huile contribue à économiser le
carburant et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (Inter-
national Lubricant Specification Advisory
Committee) se trouve sur l’avant du réci-
pient.
*: La quantité de liquide de refroidissement représente la quantité de référence.
A
B
Système de refroidissement
Capacité*
Moteur à
essence7,4 L (7,8 qt., 6,5 Imp. qt.)
Unité de com-
mande d’ali-
mentation
électrique
2,0 L (2,1 qt., 1,8 Imp. qt.)
Type de liquide de refroidissement
Utilisez l’un des liquides suivants :
• “Toyota Super Long Life Coolant” (liquide de refroi-
dissement super longue durée Toyota)
• Un liquide de refroidissement similaire de haute
qualité à base d’éthylène glycol, fabriqué selon la
technologie hybride des acides organiques longue
durée et exempt de silicate, d’amine, de nitrite et
de borate
N’utilisez pas d’eau pure seule.

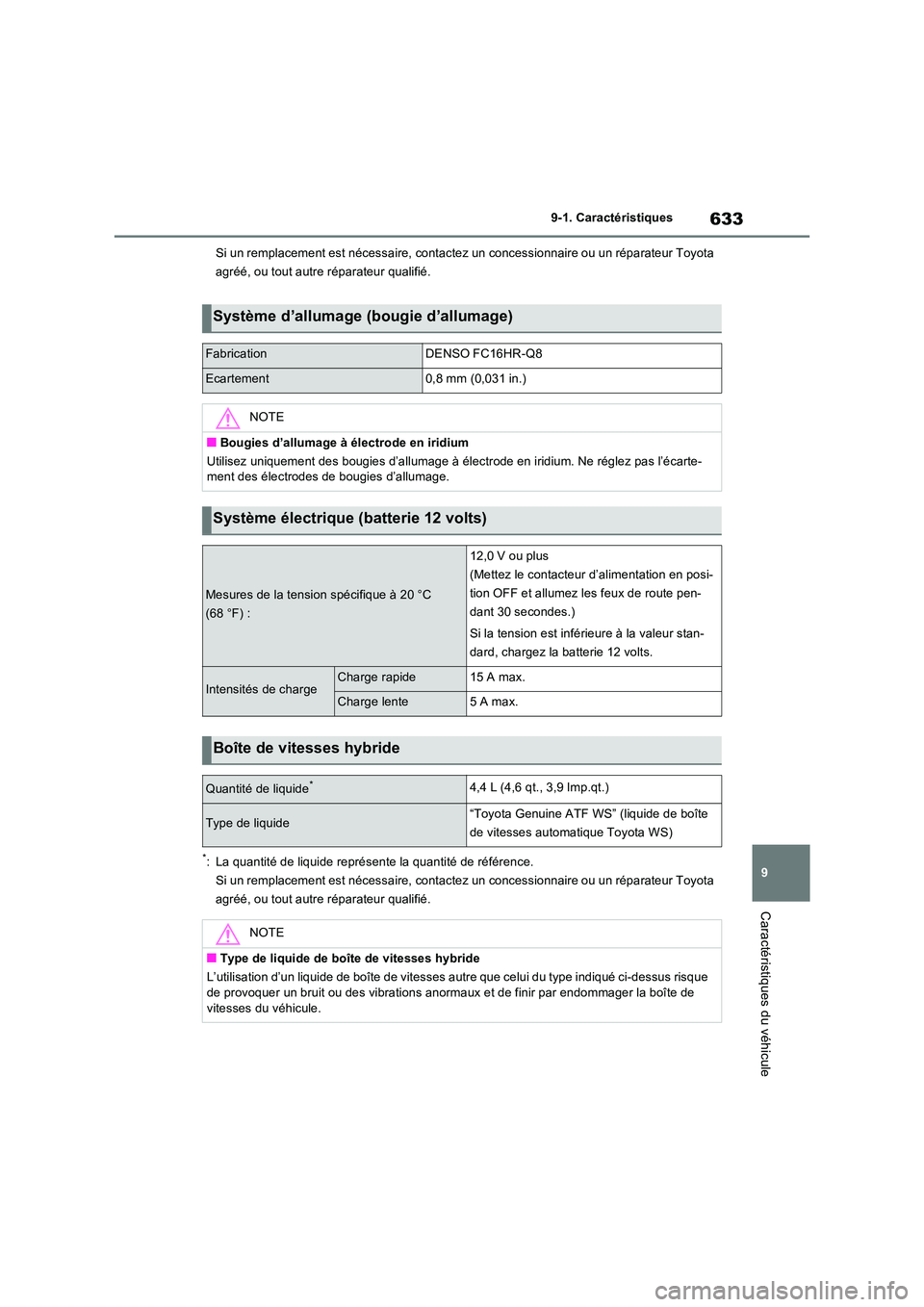

633
9
9-1. Caractéristiques
Caractéristiques du véhicule
Si un remplacement est nécessaire, contacte z un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contacte z un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
Système d’allumage (bougie d’allumage)
FabricationDENSO FC16HR-Q8
Ecartement0,8 mm (0,031 in.)
NOTE
QBougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à élec trode en iridium. Ne réglez pas l’écarte- ment des électrodes de bougies d’allumage.
Système électrique (batterie 12 volts)
Mesures de la tension spécifique à 20 °C
(68 °F) :
12,0 V ou plus
(Mettez le contacteur d’alimentation en posi-
tion OFF et allumez les feux de route pen-
dant 30 secondes.)
Si la tension est inférieure à la valeur stan-
dard, chargez la batterie 12 volts.
Intensités de chargeCharge rapide15 A max.
Charge lente5A max.
Boîte de vitesses hybride
Quantité de liquide*4,4 L (4,6 qt., 3,9 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte
de vitesses automatique Toyota WS)
NOTE
QType de liquide de boîte de vitesses hybride
L’utilisation d’un liquide de boîte de vitesses autre que celui du type indiqué ci-dessus risque de provoquer un bruit ou des vibrations anormaux et de finir par endommager la boîte de
vitesses du véhicule.

6349-1. Caractéristiques
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contacte z un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
*: Dégagement minimum lorsque la pédale est enf oncée avec une force de 300 N (30,5 kgf,
67,4 lbf) lorsque le système hybride fonctionne.
QPneu classique
Type A
Différentiel arrière (moteur électrique arrière)
Quantité de liquide*1,7 L (1,8 qt., 1,5 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte de
vitesses automatique Toyota WS)
NOTE
QType de liquide de différentiel arrière
L’utilisation d’un liquide de différentiel autre que celui du type indiqué ci-dessus risque de provoquer un bruit ou des vibrat ions anormaux et de finir par endommager le différentiel du
véhicule.
Freins
Dégagement de la
pédale*
Véhicules à
conduite à gauche128 mm (5,0 in.) min.
Véhicules à
conduite à droite95 mm (3,7 in.) min.
Garde à la pédale1,0  6,0 mm (0,04  0,24 in.)
Type de liquideSAE J1703 ou FMVSS N° 116 DOT 3
SAE J1704 ou FMVSS N° 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et roues
Dimensions de pneu225/60R18 100H

635
9 9-1. Caractéristiques
Caractéristiques du véhicule
Type B
QRoue de secours compacte (si le véhicule en est équipé)
QLorsque vous tractez une remorque : P.310
Ajoutez 20,0 kPa (0,2 kgf/cm
2 ou bar, 3 psi) à la pression de gonflage des pneus recomman-
dée et roulez à moins de 100 km/h (62 mph).
QLorsque tous les sièges sont occupés
Assurez-vous que la pression de gonflage des pneus arrière est de 260 kPa (2,6 kgf/cm2 ou
bar, 38 psi).
Pression de gonflage
des pneus (pression
de gonflage des pneus
à froid recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue18  7J
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu235/55R19 101V
Pression de gonflage
des pneus (pression
de gonflage des pneus
à froid recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue19  7 1/2 J
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneuT165/90D18 107M
Pression de gonflage des pneus
(pression de gonflage des pneus à
froid recommandée)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions de roue18  4T
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)

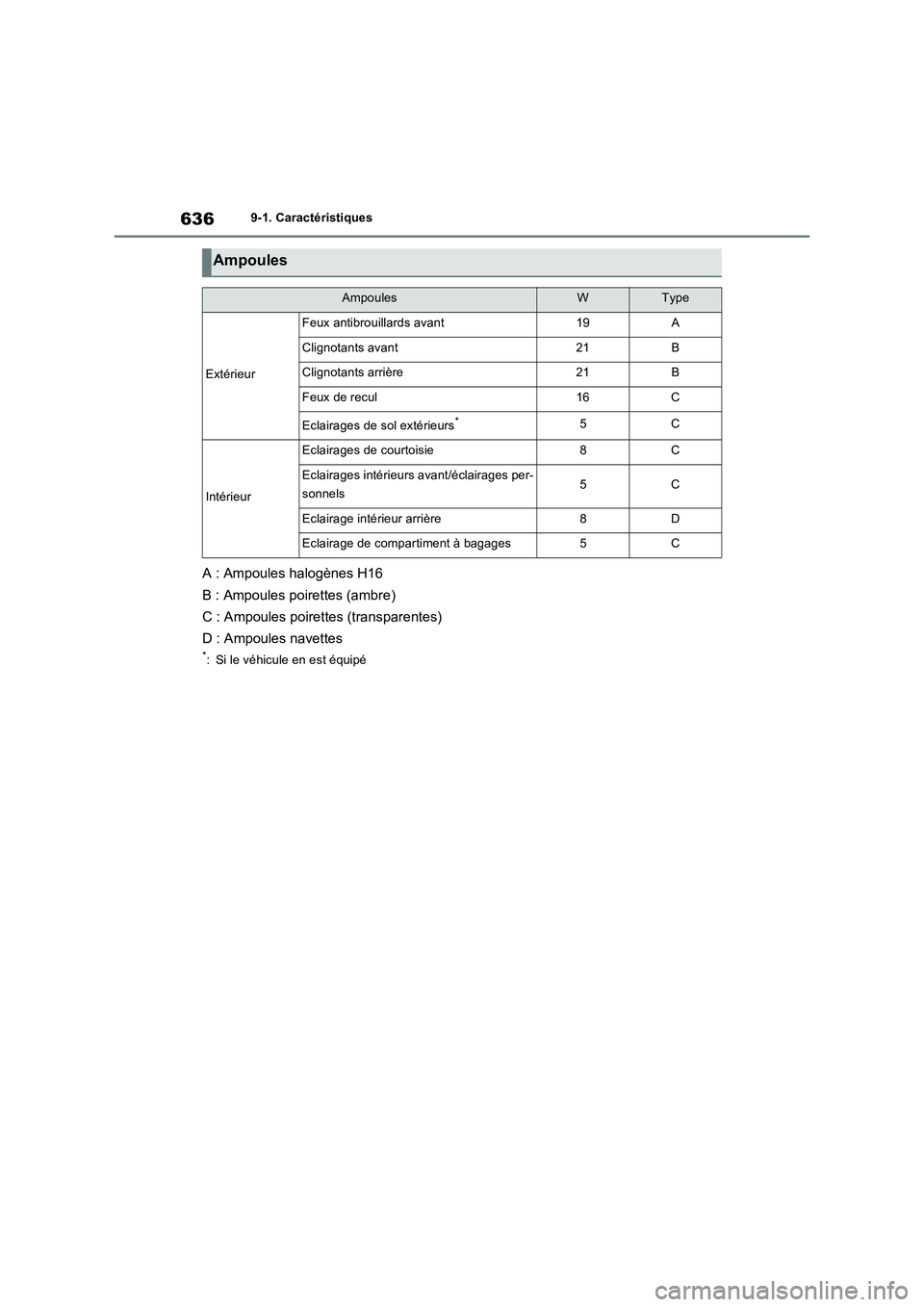

6369-1. Caractéristiques
A : Ampoules halogènes H16
B : Ampoules poirettes (ambre)
C : Ampoules poirettes (transparentes)
D : Ampoules navettes
*: Si le véhicule en est équipé
Ampoules
AmpoulesWType
Extérieur
Feux antibrouillards avant19A
Clignotants avant21B
Clignotants arrière21B
Feux de recul16C
Eclairages de sol extérieurs*5C
Intérieur
Eclairages de courtoisie8C
Eclairages intérieurs avant/éclairages per-
sonnels5C
Eclairage intérieur arrière8D
Eclairage de compartiment à bagages5C

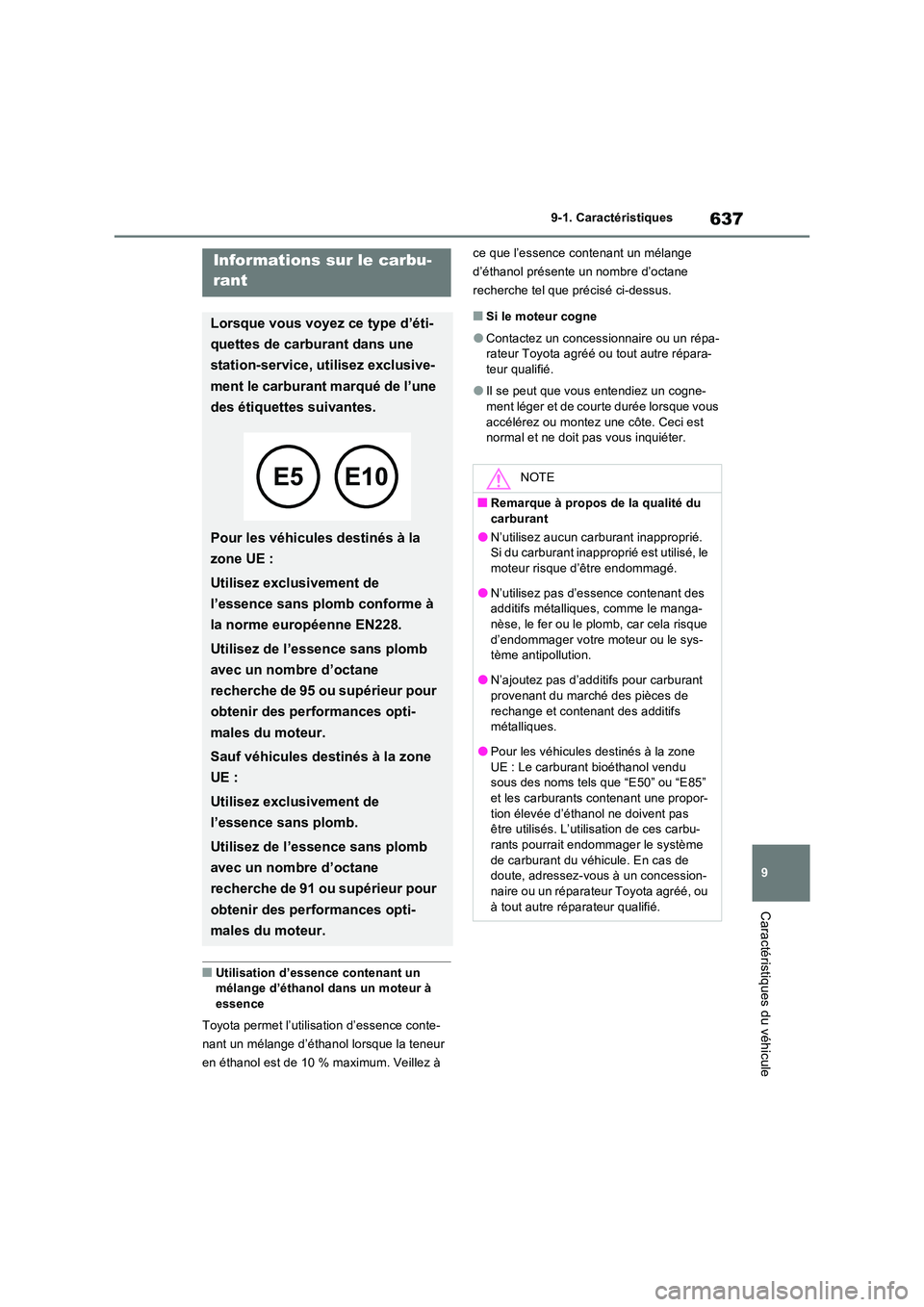

637
9
9-1. Caractéristiques
Caractéristiques du véhicule
QUtilisation d’essence contenant un mélange d’éthanol dans un moteur à
essence
Toyota permet l’utilisation d’essence conte-
nant un mélange d’éthanol lorsque la teneur
en éthanol est de 10 % maximum. Veillez à
ce que l’essence contenant un mélange
d’éthanol présente un nombre d’octane
recherche tel que précisé ci-dessus.
QSi le moteur cogne
OContactez un concessionnaire ou un répa- rateur Toyota agréé ou tout autre répara-
teur qualifié.
OIl se peut que vous entendiez un cogne-
ment léger et de courte durée lorsque vous accélérez ou montez une côte. Ceci est normal et ne doit pas vous inquiéter.
Informations sur le carbu-
rant
Lorsque vous voyez ce type d’éti-
quettes de carburant dans une
station-service, utilisez exclusive-
ment le carburant marqué de l’une
des étiquettes suivantes.
Pour les véhicules destinés à la
zone UE :
Utilisez exclusivement de
l’essence sans plomb conforme à
la norme européenne EN228.
Utilisez de l’essence sans plomb
avec un nombre d’octane
recherche de 95 ou supérieur pour
obtenir des performances opti-
males du moteur.
Sauf véhicules destinés à la zone
UE :
Utilisez exclusivement de
l’essence sans plomb.
Utilisez de l’essence sans plomb
avec un nombre d’octane
recherche de 91 ou supérieur pour
obtenir des performances opti-
males du moteur.
NOTE
QRemarque à propos de la qualité du carburant
ON’utilisez aucun carburant inapproprié. Si du carburant inapproprié est utilisé, le
moteur risque d’être endommagé.
ON’utilisez pas d’essence contenant des additifs métalliques, comme le manga-
nèse, le fer ou le plomb, car cela risque d’endommager votre moteur ou le sys-tème antipollution.
ON’ajoutez pas d’additifs pour carburant provenant du marché des pièces de
rechange et contenant des additifs métalliques.
OPour les véhicules destinés à la zone
UE : Le carburant bioéthanol vendu sous des noms tels que “E50” ou “E85” et les carburants contenant une propor-
tion élevée d’éthanol ne doivent pas être utilisés. L’utilisation de ces carbu-rants pourrait endommager le système
de carburant du véhicule. En cas de doute, adressez-vous à un concession-naire ou un réparateur Toyota agréé, ou
à tout autre réparateur qualifié.

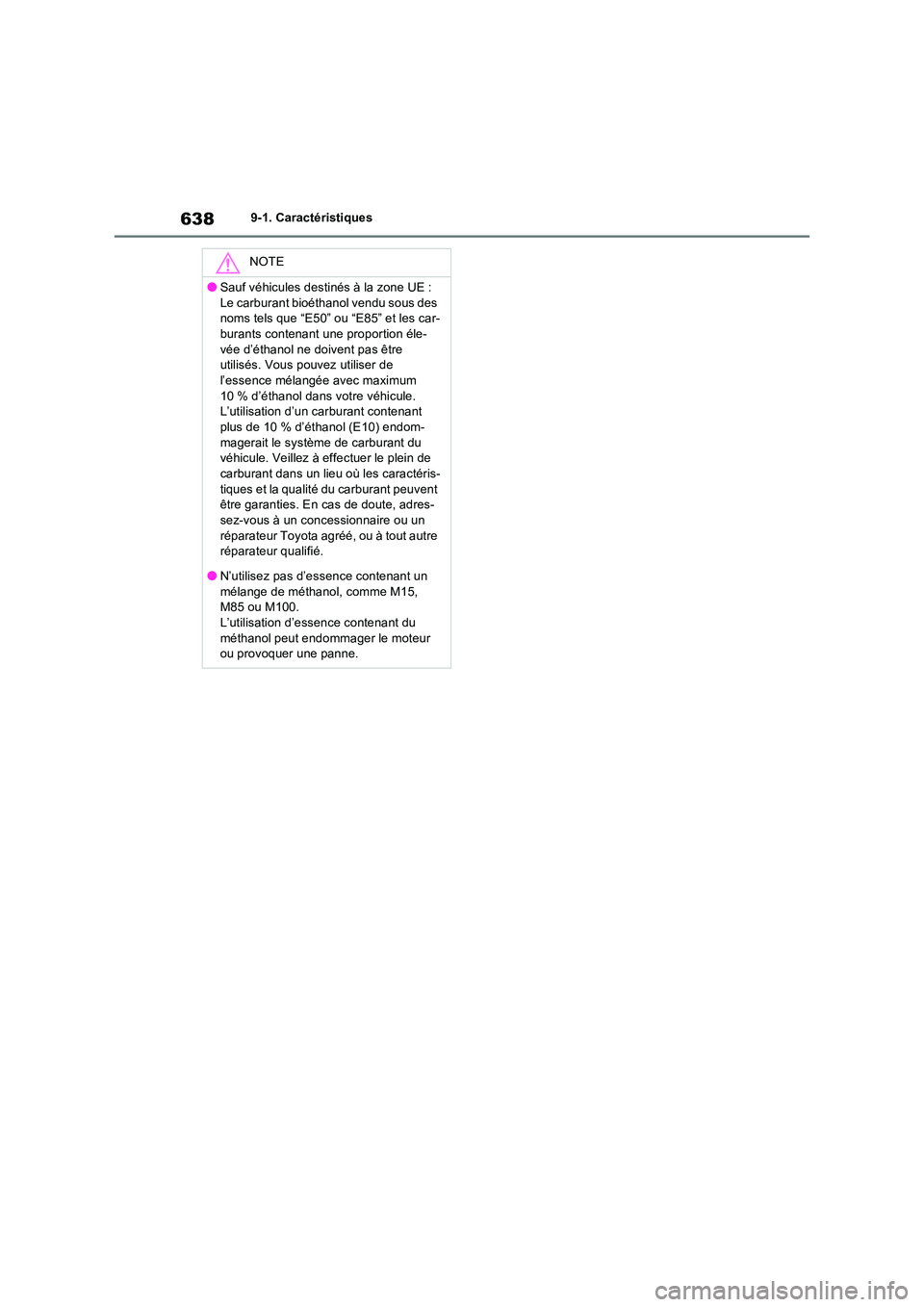

6389-1. Caractéristiques
NOTE
OSauf véhicules destinés à la zone UE :
Le carburant bioéthanol vendu sous des noms tels que “E50” ou “E85” et les car-burants contenant une proportion éle-
vée d’éthanol ne doivent pas être utilisés. Vous pouv ez utiliser de l’essence mélangée avec maximum
10 % d’éthanol dans votre véhicule. L’utilisation d’un carburant contenant plus de 10 % d’éthanol (E10) endom-
magerait le système de carburant du véhicule. Veillez à effectuer le plein de carburant dans un lieu où les caractéris-
tiques et la qualité du carburant peuvent être garanties. En cas de doute, adres-sez-vous à un concessionnaire ou un
réparateur Toyota agréé, ou à tout autre réparateur qualifié.
ON’utilisez pas d’essence contenant un
mélange de méthanol, comme M15, M85 ou M100.L’utilisation d’essence contenant du
méthanol peut endommager le moteur ou provoquer une panne.
