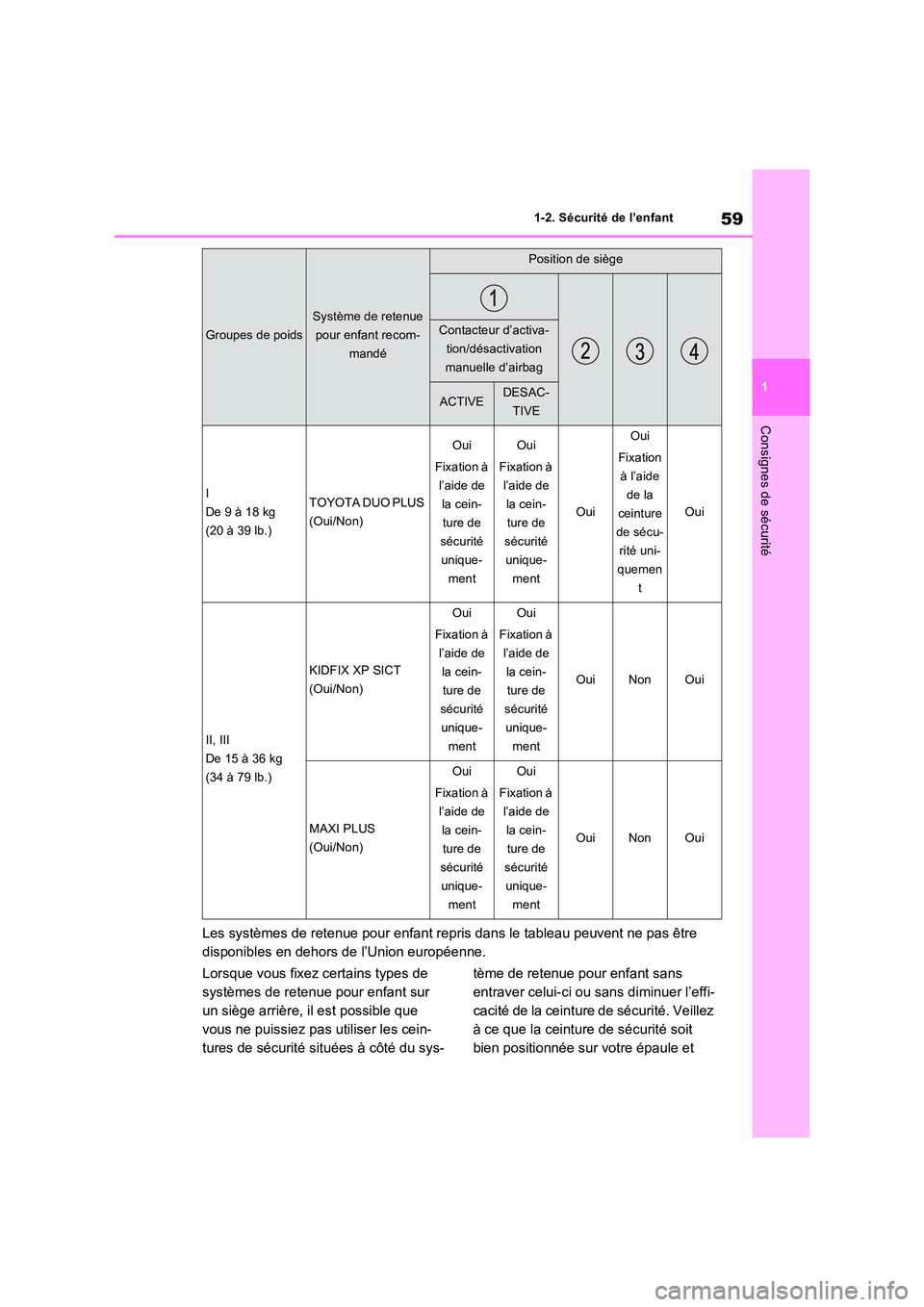

59
1
1-2. Sécurité de l’enfant
Consignes de sécurité
Les systèmes de retenue pour enfant repris dans le tableau peuvent ne pas être
disponibles en dehors de l’Union européenne.
Lorsque vous fixez certains types de
systèmes de retenue pour enfant sur
un siège arrière, il est possible que
vous ne puissiez pas utiliser les cein-
tures de sécurité situées à côté du sys-
tème de retenue pour enfant sans
entraver celui-ci ou sans diminuer l’effi-
cacité de la ceinture de sécurité. Veillez
à ce que la ceinture de sécurité soit
bien positionnée sur votre épaule et
I
De 9 à 18 kg
(20 à 39 lb.)
TOYOTA DUO PLUS
(Oui/Non)
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
Oui
Oui
Fixation
à l’aide
de la
ceinture
de sécu-
rité uni-
quemen
t
Oui
II, III
De 15 à 36 kg
(34 à 79 lb.)
KIDFIX XP SICT
(Oui/Non)
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
OuiNonOui
MAXI PLUS
(Oui/Non)
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
Oui
Fixation à
l’aide de
la cein-
ture de
sécurité
unique-
ment
OuiNonOui
Groupes de poids
Système de retenue
pour enfant recom-
mandé
Position de siège
Contacteur d’activa-
tion/désactivation
manuelle d’airbag
ACTIVEDESAC-
TIVE

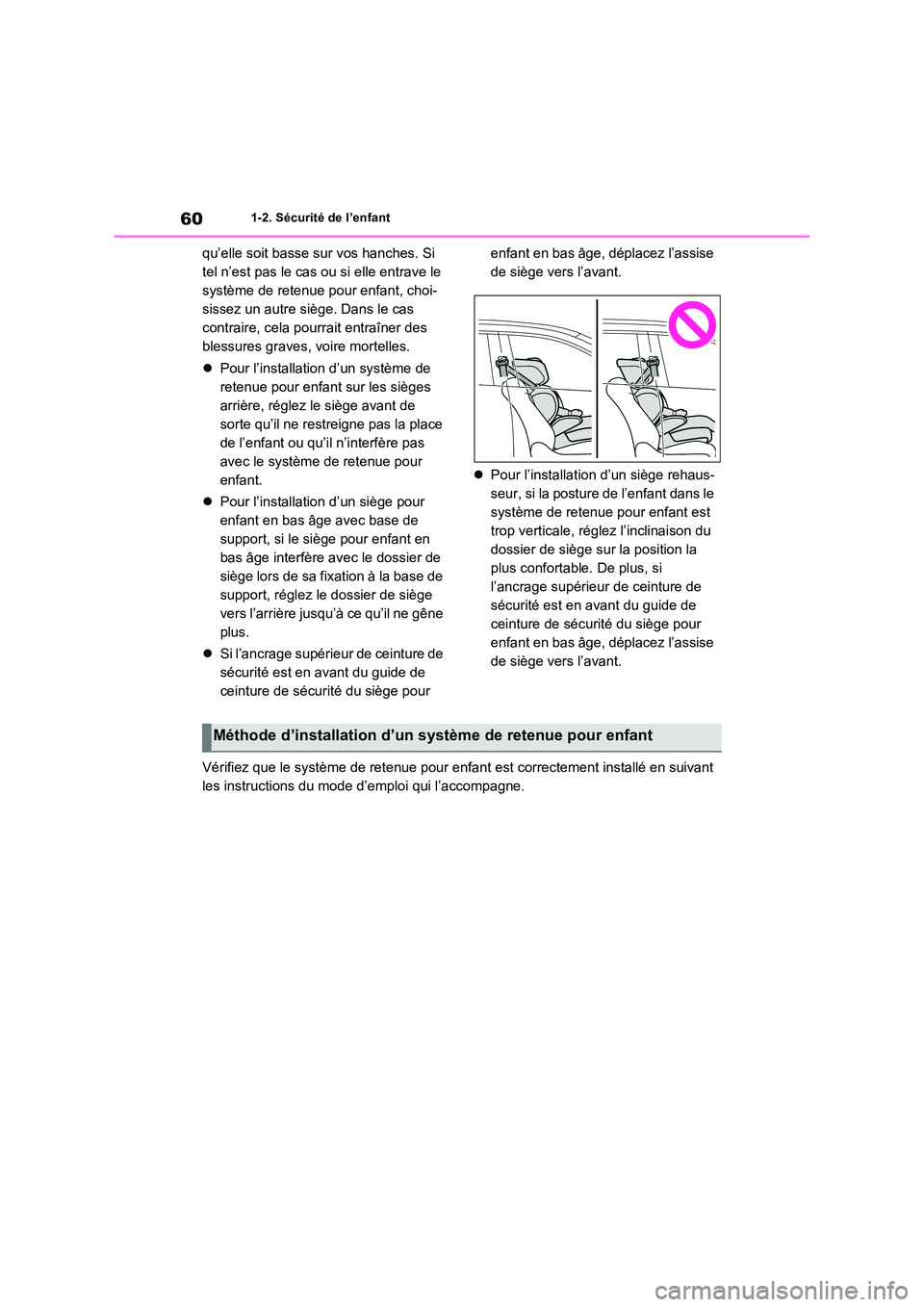

601-2. Sécurité de l’enfant
qu’elle soit basse sur vos hanches. Si
tel n’est pas le cas ou si elle entrave le
système de retenue pour enfant, choi-
sissez un autre siège. Dans le cas
contraire, cela pourrait entraîner des
blessures graves, voire mortelles.
 Pour l’installation d’un système de
retenue pour enfant sur les sièges
arrière, réglez le siège avant de
sorte qu’il ne restreigne pas la place
de l’enfant ou qu’il n’interfère pas
avec le système de retenue pour
enfant.
 Pour l’installation d’un siège pour
enfant en bas âge avec base de
support, si le siège pour enfant en
bas âge interfère avec le dossier de
siège lors de sa fixation à la base de
support, réglez le dossier de siège
vers l’arrière jusqu’à ce qu’il ne gêne
plus.
 Si l’ancrage supérieur de ceinture de
sécurité est en avant du guide de
ceinture de sécurité du siège pour
enfant en bas âge, déplacez l’assise
de siège vers l’avant.
 Pour l’installation d’un siège rehaus-
seur, si la posture de l’enfant dans le
système de retenue pour enfant est
trop verticale, réglez l’inclinaison du
dossier de siège sur la position la
plus confortable. De plus, si
l’ancrage supérieur de ceinture de
sécurité est en avant du guide de
ceinture de sécurité du siège pour
enfant en bas âge, déplacez l’assise
de siège vers l’avant.
Vérifiez que le système de retenue pour enfant est correctement installé en suivant
les instructions du mode d’emploi qui l’accompagne.
Méthode d’installation d’un système de retenue pour enfant

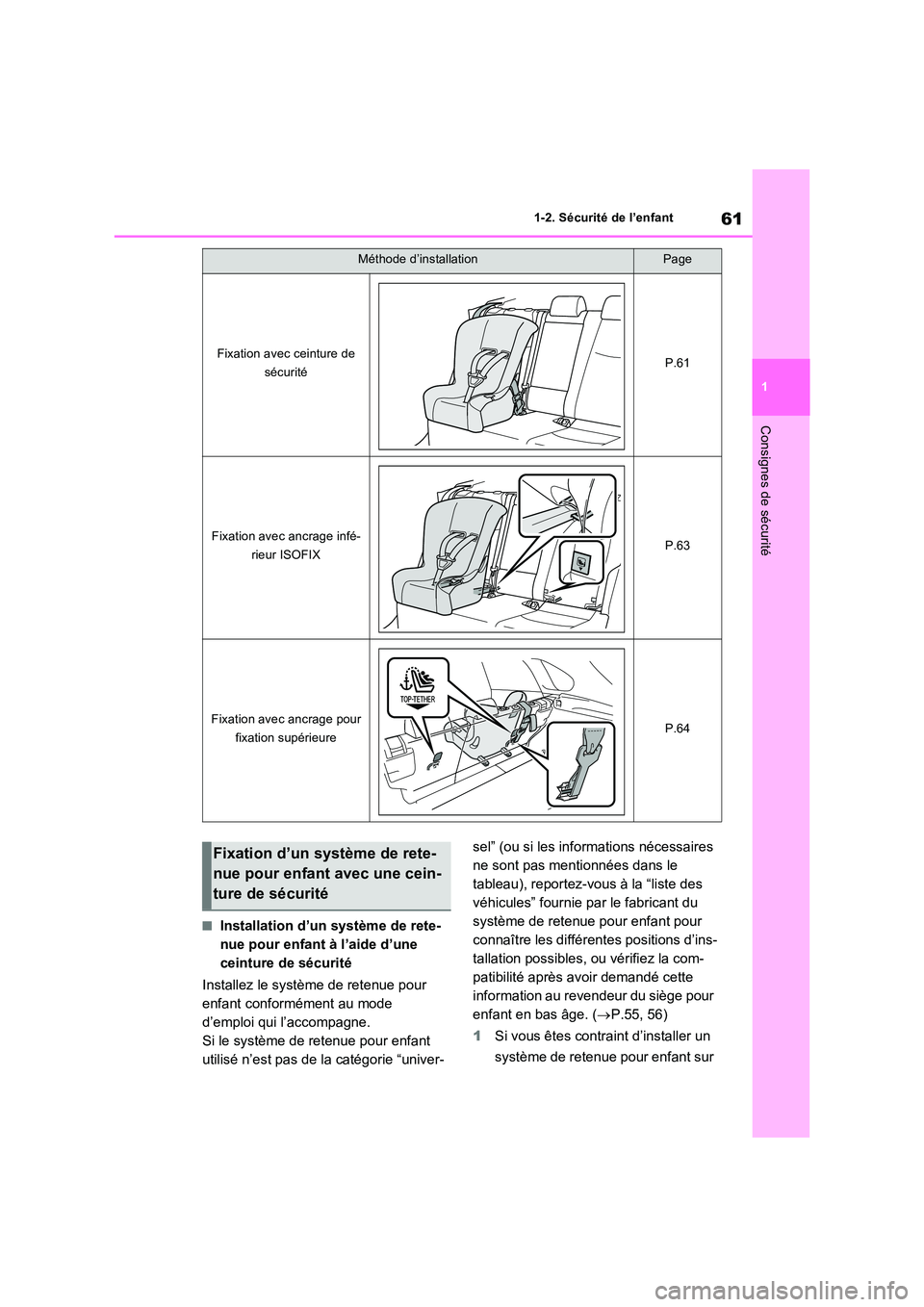

61
1
1-2. Sécurité de l’enfant
Consignes de sécurité
QInstallation d’un système de rete-
nue pour enfant à l’aide d’une
ceinture de sécurité
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
Si le système de retenue pour enfant
utilisé n’est pas de la catégorie “univer-
sel” (ou si les informations nécessaires
ne sont pas mentionnées dans le
tableau), reportez-vous à la “liste des
véhicules” fournie par le fabricant du
système de retenue pour enfant pour
connaître les différentes positions d’ins-
tallation possibles, ou vérifiez la com-
patibilité après avoir demandé cette
information au revendeur du siège pour
enfant en bas âge. ( P.55, 56)
1 Si vous êtes contraint d’installer un
système de retenue pour enfant sur
Méthode d’installationPage
Fixation avec ceinture de
sécuritéP.61
Fixation avec ancrage infé-
rieur ISOFIXP.63
Fixation avec ancrage pour
fixation supérieureP.64
Fixation d’un système de rete-
nue pour enfant avec une cein-
ture de sécurité

621-2. Sécurité de l’enfant
le siège du passager avant, repor-
tez-vous à la P.52 pour savoir com-
ment régler le siège du passager
avant.
2 Réglez l’inclinaison du dossier de
siège sur la position la plus verti-
cale. Pour l’installation d’un siège
pour enfant en bas âge de type face
à la route, s’il y a un espace entre le
siège pour enfant en bas âge et le
dossier de siège, réglez l’inclinaison
du dossier de siège jusqu’à obtenir
un contact satisfaisant.
3 Si l’appuie-tête gêne l’installation du
système de retenue pour enfant et
qu’il peut être retiré, enlevez-le.
Dans le cas contraire, remontez
l’appuie-tête au maximum.
( P.277)
4 Faites passer la ceinture de sécurité
dans le système de retenue pour
enfant et introduisez la languette
dans la boucle. Assurez-vous qu’il
n’y a pas de tour dans la ceinture.
Fixez fermement la ceinture de
sécurité au système de retenue
pour enfant en suivant le mode
d’emploi qui l’accompagne.
5 Si votre système de retenue pour
enfant n’est pas doté d’un dispositif
de blocage (un dispositif de verrouil-
lage de ceinture de sécurité), fixez
le système de retenue pour enfant à
l’aide d’une agrafe de verrouillage.
6 Après avoir installé le système de
retenue pour enfant, secouez-le
d’avant en arrière pour vérifier s’il
est fermement maintenu en place.
( P.63)
QRetrait d’un système de retenue
pour enfant installé avec une
ceinture de sécurité
Appuyez sur le bouton de déverrouil-
lage de la boucle et laissez la ceinture
de sécurité se rétracter complètement.
Lorsque vous débouclez la ceinture, le sys-
tème de retenue pour enfant peut rebondir
vers le haut du fait de l’élasticité de l’assise
de siège. Relâchez la boucle tout en mainte-
nant le système de retenue pour enfant.
Comme la ceinture de sécurité s’enroule
automatiquement, faites-la revenir lente-
ment en position de rangement.
QLors de l’installation d’un système de retenue pour enfant
Vous pourriez avoir besoin d’une agrafe de verrouillage pour installer le système de rete-
nue pour enfant. Suivez les instructions four- nies par le fabricant du système. Si votre

63
1
1-2. Sécurité de l’enfant
Consignes de sécurité
système de retenue pour enfant n’est pas muni d’une agrafe de verrouillage, vous pou-vez vous en procurer chez un concession-
naire ou un réparateur To yota agréé, ou chez tout autre réparateur qualifié : Agrafe de ver-rouillage pour système de retenue pour
enfant (n° de référence 73119-22010)
QAncrages inférieurs ISOFIX (sys-
tème de retenue pour enfant ISO-
FIX)
Les sièges arrière côté extérieur sont
équipés d’ancrages inférieurs. (Des éti-
quettes indiquant l’emplacement des
ancrages sont fixées sur les sièges.)
QInstallation avec l’ancrage infé-
rieur ISOFIX (système de retenue
pour enfant ISOFIX)
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
Si le système de retenue pour enfant
utilisé n’est pas de la catégorie “univer-
sel” (ou si les informations nécessaires
ne sont pas mentionnées dans le
tableau), reportez-vous à la “liste des
véhicules” fournie par le fabricant du
système de retenue pour enfant pour
connaître les différentes positions d’ins-
tallation possibles, ou vérifiez la com-
patibilité après avoir demandé cette
information au revendeur du siège pour
enfant en bas âge. ( P.55, 56)
1 Réglez l’inclinaison du dossier de
siège sur la position la plus verti-
cale. Pour l’installation d’un siège
pour enfant en bas âge de type face
AVERTISSEMENT
QLors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
ONe laissez pas les enfants jouer avec la ceinture de sécurité. Si la ceinture de
sécurité s’enroule autour du cou d’un enfant, celui-ci risque de s’étouffer ou de se blesser grièvement, voire mortel-
lement. Si cela se produit et que la boucle ne peut être détachée, utilisez des ciseaux pour couper la ceinture.
OVeillez à ce que la boucle et la languette soient solidement verrouillées et à ce qu’il n’y ait pas de tour dans la ceinture
de sécurité.
OSecouez le système de retenue pour
enfant de droite à gauche et d’avant en arrière pour être sûr qu’il a été correcte-ment installé.
ONe réglez jamais le siège après avoir fixé un système de retenue pour enfant.
OEn cas d’utilisation d’un siège rehaus-
seur, assurez-vous toujours que la sangle supérieure de ceinture de sécu-rité est placée au centre de l’épaule de
l’enfant. La sangle doit être écartée du cou de l’enfant, mais pas au point de pouvoir glisser de son épaule.
ORespectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
Fixation d’un système de rete-
nue pour enfant avec un
ancrage inférieur ISOFIX

641-2. Sécurité de l’enfant
à la route, s’il y a un espace entre le
siège pour enfant en bas âge et le
dossier de siège, réglez l’inclinaison
du dossier de siège jusqu’à obtenir
un contact satisfaisant.
2 Si l’appuie-tête gêne l’installation du
système de retenue pour enfant et
qu’il peut être retiré, enlevez-le.
Dans le cas contraire, remontez
l’appuie-tête au maximum.
( P.277)
3 Vérifiez les emplacements des
barres de fixation exclusives et ins-
tallez le système de retenue pour
enfant sur le siège.
Les barres sont installées dans l’espace entre l’assise et le dossier de siège.
4 Après avoir installé le système de
retenue pour enfant, secouez-le
d’avant en arrière pour vérifier s’il
est fermement maintenu en place.
( P.63)
QAncrages pour sangle supérieure
Les sièges arrière côté extérieur sont
équipés d’ancrages pour fixation supé-
rieure.
Utilisez les ancrages pour fixation
supérieure pour fixer la sangle supé-
rieure.
Ancrages pour sangle supérieure
Sangle supérieure
AVERTISSEMENT
QLors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
ONe réglez jamais le siège après avoir fixé un système de retenue pour enfant.
OLorsque vous utilisez les ancrages infé-rieurs, veillez à ce qu’il n’y ait aucun corps étranger près des ancrages et à
ce que la ceinture de sécurité ne soit pas coincée derrière le système de rete-nue pour enfant.
ORespectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
Utilisation d’un ancrage pour
fixation supérieure
A
B

65
1
1-2. Sécurité de l’enfant
Consignes de sécurité
QFixation de la sangle supérieure
aux ancrages pour sangle supé-
rieure
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
1 Réglez l’appuie-tête sur sa position
la plus haute.
Si l’appuie-tête gêne l’installation du sys- tème de retenue pour enfant ou de la sangle supérieure et qu’il peut être retiré, enlevez-
le. ( P.277)
2Verrouillez le crochet sur l’ancrage
pour fixation supérieure et serrez la
sangle supérieure.
Veillez à ce que la sangle supérieure soit correctement fixée. ( P.63) Lors de l’installation du système de retenue
pour enfant avec l’appuie-tête relevé, assu- rez-vous que la sangle supérieure passe en dessous de l’appuie-tête.
Crochet
Sangle supérieure
A
B
AVERTISSEMENT
QLors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
OFixez fermement la sangle supérieure et assurez-vous qu’il n’y a pas de tour
dans la ceinture.
ONe fixez la sangle supérieure à rien d’autre qu’aux ancrages pour sangle
supérieure.
ONe réglez jamais le siège après avoir fixé un système de retenue pour enfant.
ORespectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
OLors de l’installation du système de rete-nue pour enfant avec l’appuie-tête relevé, n’abaissez pas l’appuie-tête
après avoir effectué la fixation à l’ancrage pour fixation supérieure.

661-3. Assistance d’urgence
1-3.Assistance d ’urgenc e
*: Fonctionne au sein de la couverture eCall.
Le nom du système diffère en fonction du
pays.
Type A
Bouton “SOS”*
Témoins
Micro
Haut-parleur
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
Type B
Bouton “SOS”*
Témoins
Micro
Haut-parleur
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
QAppels d’urgence automatiques
Si un airbag se déploie, le système est
conçu pour appeler automatiquement
le centre de contrôle eCall.* L’opérateur
eCall*
eCall est un service télématique
qui utilise les données du système
Global Navigation Satellite System
(GNSS) et la technologie cellulaire
intégrée pour permettre d’envoyer
les appels d’urgence suivants :
Appels d’urgence automatique
(Automatic Collision Notification)
et appels d’urgence manuels (en
appuyant sur le bouton “SOS”).
Ce service est requis par les régle-
mentations de l’Union euro-
péenne.
Pièces constitutives du sys-
tème
A
B
Services de notification
d’urgence
C
D
A
B
C
D

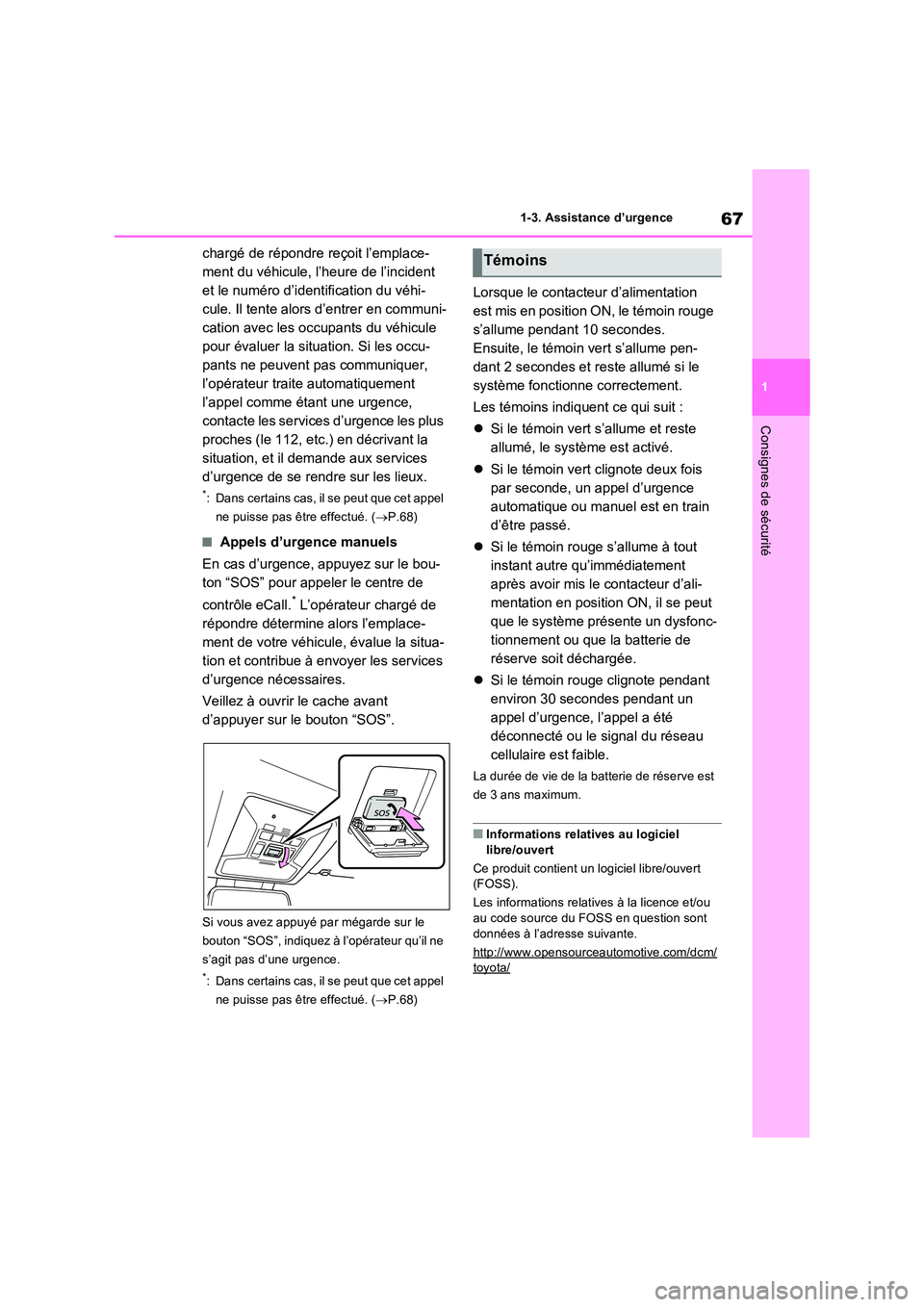

67
1
1-3. Assistance d’urgence
Consignes de sécurité
chargé de répondre reçoit l’emplace-
ment du véhicule, l’heure de l’incident
et le numéro d’identification du véhi-
cule. Il tente alors d’entrer en communi-
cation avec les occupants du véhicule
pour évaluer la situation. Si les occu-
pants ne peuvent pas communiquer,
l’opérateur traite automatiquement
l’appel comme étant une urgence,
contacte les services d’urgence les plus
proches (le 112, etc.) en décrivant la
situation, et il demande aux services
d’urgence de se rendre sur les lieux.
*: Dans certains cas, il se peut que cet appel
ne puisse pas être effectué. ( P.68)
QAppels d’urgence manuels
En cas d’urgence, appuyez sur le bou-
ton “SOS” pour appeler le centre de
contrôle eCall.* L’opérateur chargé de
répondre détermine alors l’emplace-
ment de votre véhicule, évalue la situa-
tion et contribue à envoyer les services
d’urgence nécessaires.
Veillez à ouvrir le cache avant
d’appuyer sur le bouton “SOS”.
Si vous avez appuyé par mégarde sur le
bouton “SOS”, indiquez à l’opérateur qu’il ne
s’agit pas d’une urgence.
*: Dans certains cas, il se peut que cet appel
ne puisse pas être effectué. ( P.68)
Lorsque le contacteur d’alimentation
est mis en position ON, le témoin rouge
s’allume pendant 10 secondes.
Ensuite, le témoin vert s’allume pen-
dant 2 secondes et reste allumé si le
système fonctionne correctement.
Les témoins indiquent ce qui suit :
 Si le témoin vert s’allume et reste
allumé, le système est activé.
 Si le témoin vert clignote deux fois
par seconde, un appel d’urgence
automatique ou manuel est en train
d’être passé.
 Si le témoin rouge s’allume à tout
instant autre qu’immédiatement
après avoir mis le contacteur d’ali-
mentation en position ON, il se peut
que le système présente un dysfonc-
tionnement ou que la batterie de
réserve soit déchargée.
 Si le témoin rouge clignote pendant
environ 30 secondes pendant un
appel d’urgence, l’appel a été
déconnecté ou le signal du réseau
cellulaire est faible.
La durée de vie de la batterie de réserve est
de 3 ans maximum.
QInformations relatives au logiciel libre/ouvert
Ce produit contient un logiciel libre/ouvert (FOSS).
Les informations relatives à la licence et/ou
au code source du FOSS en question sont données à l’adresse suivante.
http://www.opensourceautomotive.com/dcm/toyota/
Témoins

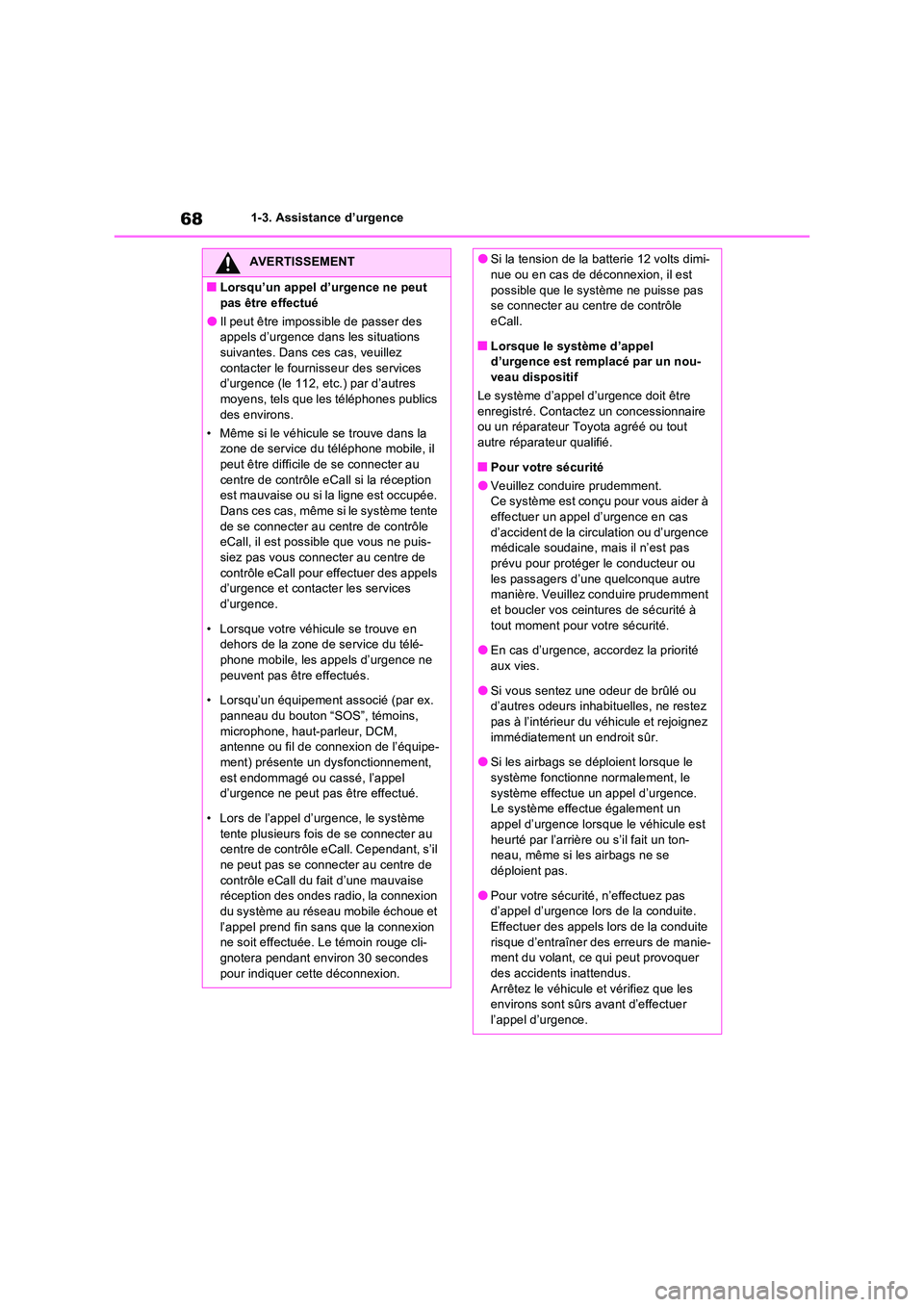

681-3. Assistance d’urgence
AVERTISSEMENT
QLorsqu’un appel d’urgence ne peut
pas être effectué
OIl peut être impossible de passer des appels d’urgence dans les situations suivantes. Dans ces cas, veuillez
contacter le fournisseur des services d’urgence (le 112, etc.) par d’autres moyens, tels que les téléphones publics
des environs.
• Même si le véhicule se trouve dans la zone de service du téléphone mobile, il peut être difficile de se connecter au
centre de contrôle eCall si la réception est mauvaise ou si la ligne est occupée. Dans ces cas, même si le système tente
de se connecter au centre de contrôle eCall, il est possible que vous ne puis-siez pas vous connecter au centre de
contrôle eCall pour effectuer des appels d’urgence et contacter les services d’urgence.
• Lorsque votre véhicule se trouve en dehors de la zone de service du télé-phone mobile, les appels d’urgence ne
peuvent pas être effectués.
• Lorsqu’un équipement associé (par ex.
panneau du bouton “SOS”, témoins, microphone, haut-parleur, DCM, antenne ou fil de connexion de l’équipe-
ment) présente un dysfonctionnement, est endommagé ou cassé, l’appel d’urgence ne peut pas être effectué.
• Lors de l’appel d’urgence, le système tente plusieurs fois de se connecter au centre de contrôle eCall. Cependant, s’il
ne peut pas se connecter au centre de contrôle eCall du fait d’une mauvaise réception des ondes radio, la connexion
du système au réseau mobile échoue et l’appel prend fin sans que la connexion ne soit effectuée. Le témoin rouge cli-
gnotera pendant environ 30 secondes pour indiquer cette déconnexion.
OSi la tension de la batterie 12 volts dimi-nue ou en cas de déconnexion, il est
possible que le système ne puisse pas se connecter au centre de contrôle eCall.
QLorsque le système d’appel d’urgence est remplacé par un nou-veau dispositif
Le système d’appel d’urgence doit être
enregistré. Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
QPour votre sécurité
OVeuillez conduire prudemment.Ce système est conçu pour vous aider à effectuer un appel d’urgence en cas
d’accident de la circulation ou d’urgence médicale soudaine, mais il n’est pas prévu pour protéger le conducteur ou
les passagers d’une quelconque autre manière. Veuillez conduire prudemment et boucler vos ceintures de sécurité à
tout moment pour votre sécurité.
OEn cas d’urgence, accordez la priorité aux vies.
OSi vous sentez une odeur de brûlé ou d’autres odeurs inhabituelles, ne restez pas à l’intérieur du véhicule et rejoignez
immédiatement un endroit sûr.
OSi les airbags se déploient lorsque le système fonctionne normalement, le
système effectue un appel d’urgence. Le système effectue également un appel d’urgence lorsque le véhicule est
heurté par l’arrière ou s’il fait un ton- neau, même si les airbags ne se déploient pas.
OPour votre sécurité, n’effectuez pas d’appel d’urgence lors de la conduite.Effectuer des appels lors de la conduite
risque d’entraîner des erreurs de manie- ment du volant, ce qui peut provoquer des accidents inattendus.
Arrêtez le véhicule et vérifiez que les environs sont sûrs avant d’effectuer l’appel d’urgence.
