TOYOTA RAV4 PHEV 2021 Návod na použitie (in Slovakian)

399
5
5-5. Používanie podporných jazdných systémov
Jazda

4005-5. Používanie podporných jazdných systémov

401
5
5-5. Používanie podporných jazdných systémov
Jazda

4025-5. Používanie podporných jazdných systémov

403
5
5-5. Používanie podporných jazdných systémov
Jazda

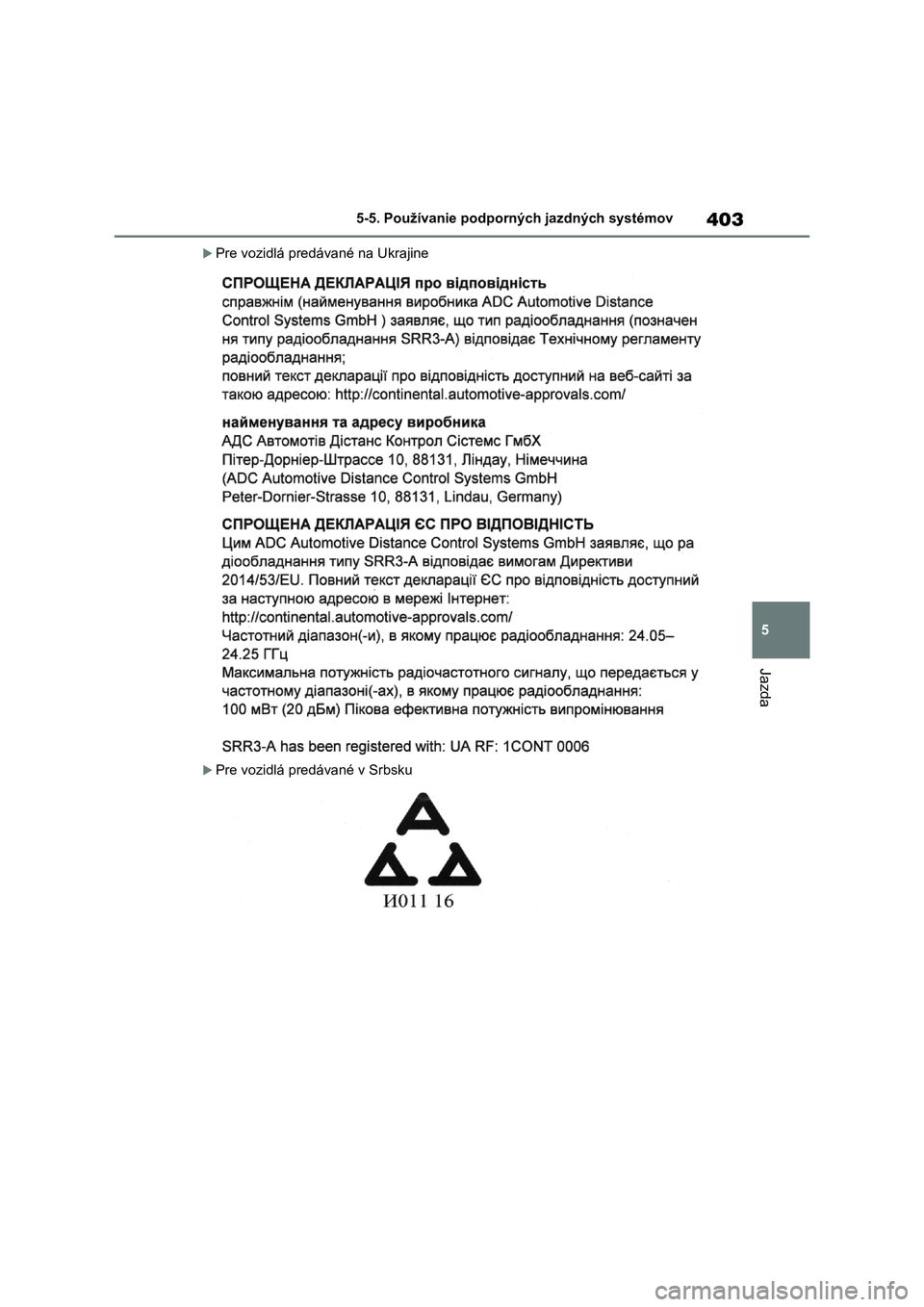

Pre vozidlá predávané na Ukrajine
Pre vozidlá predávané v Srbsku

4045-5. Používanie podporných jazdných systémov

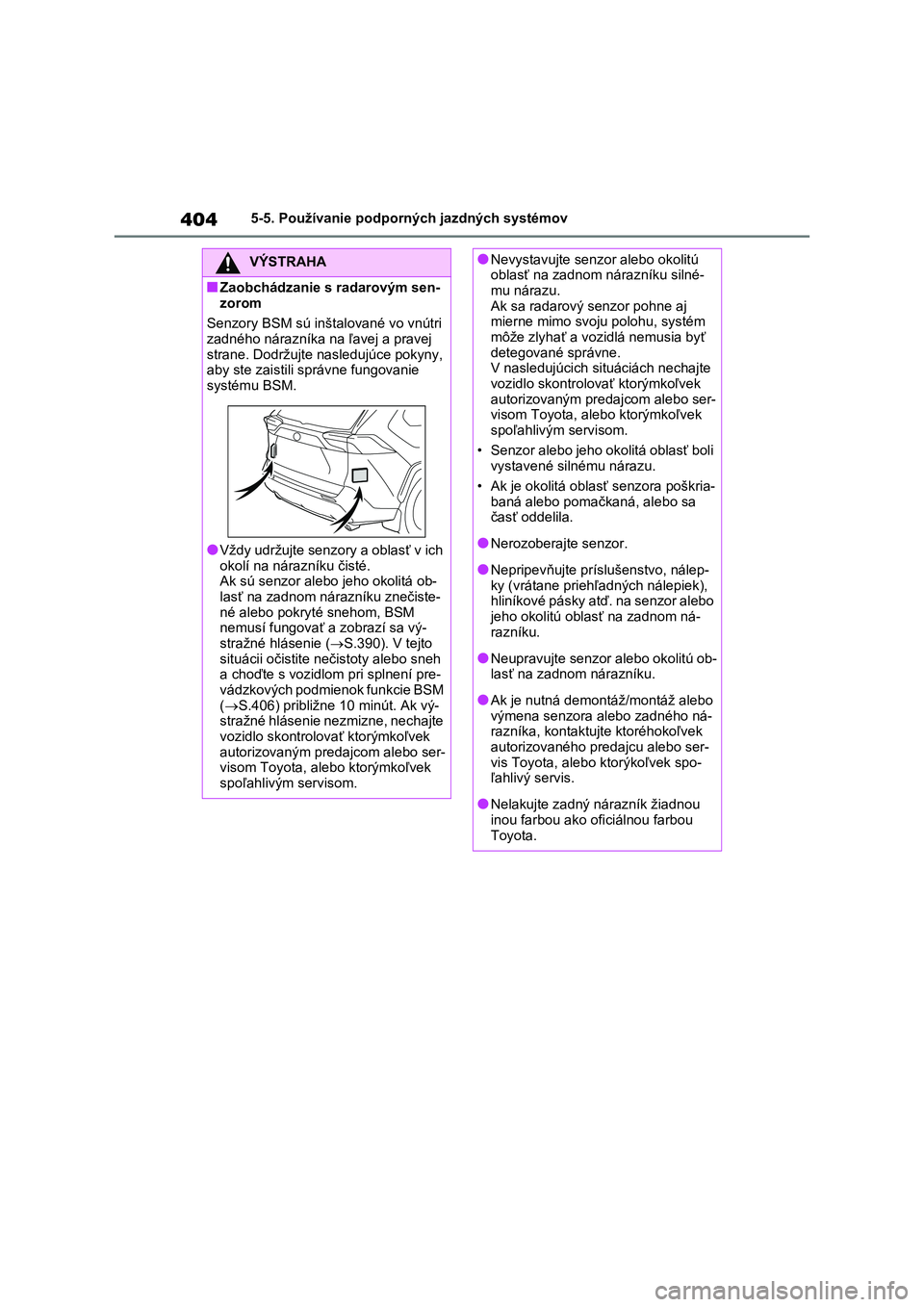

VÝSTRAHA
■Zaobchádzanie s radarovým sen-
zorom
Senzory BSM sú inšt alované vo vnútri zadného nárazníka na ľavej a pravej
strane. Dodržujte nasledujúce pokyny,
aby ste zaistili správne fungovanie systému BSM.
●Vždy udržujte senzory a oblasť v ich
okolí na nárazníku čisté. Ak sú senzor alebo jeho okolitá ob-
lasť na zadnom nárazníku znečiste-
né alebo pokryté snehom, BSM nemusí fungovať a zobrazí sa vý-
stražné hlásenie ( S.390). V tejto
situácii očistite nečistoty alebo sneh a choďte s vozidlom pri splnení pre-
vádzkových podmienok funkcie BSM
( S.406) približne 10 minút. Ak vý- stražné hlásenie nezmizne, nechajte
vozidlo skontrolova ť ktorýmkoľvek
autorizovaným predajcom alebo ser- visom Toyota, aleb o ktorýmkoľvek
spoľahlivým servisom.
●Nevystavujte senzo r alebo okolitú oblasť na zadnom nárazníku silné-
mu nárazu.
Ak sa radarový senzor pohne aj mierne mimo svoju polohu, systém
môže zlyhať a vozidlá nemusia byť
detegované správne. V nasledujúcich sit uáciách nechajte
vozidlo skontrolovať ktorýmkoľvek
autorizovaným predajcom alebo ser- visom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
• Senzor alebo jeho okolitá oblasť boli vystavené silnému nárazu.
• Ak je okolitá oblas ť senzora poškria-
baná alebo pomačkaná, alebo sa časť oddelila.
●Nerozoberajte senzor.
●Nepripevňujte príslušenstvo, nálep-
ky (vrátane priehľadných nálepiek), hliníkové pásky atď. na senzor alebo
jeho okolitú oblasť na zadnom ná-
razníku.
●Neupravujte senzor alebo okolitú ob-
lasť na zadnom nárazníku.
●Ak je nutná demontáž/montáž alebo
výmena senzora alebo zadného ná- razníka, kontaktuj te ktoréhokoľvek
autorizovaného predajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spo- ľahlivý servis.
●Nelakujte zadný nárazník žiadnou inou farbou ako oficiálnou farbou
Toyota.

405
5
5-5. Používanie podporných jazdných systémov
Jazda

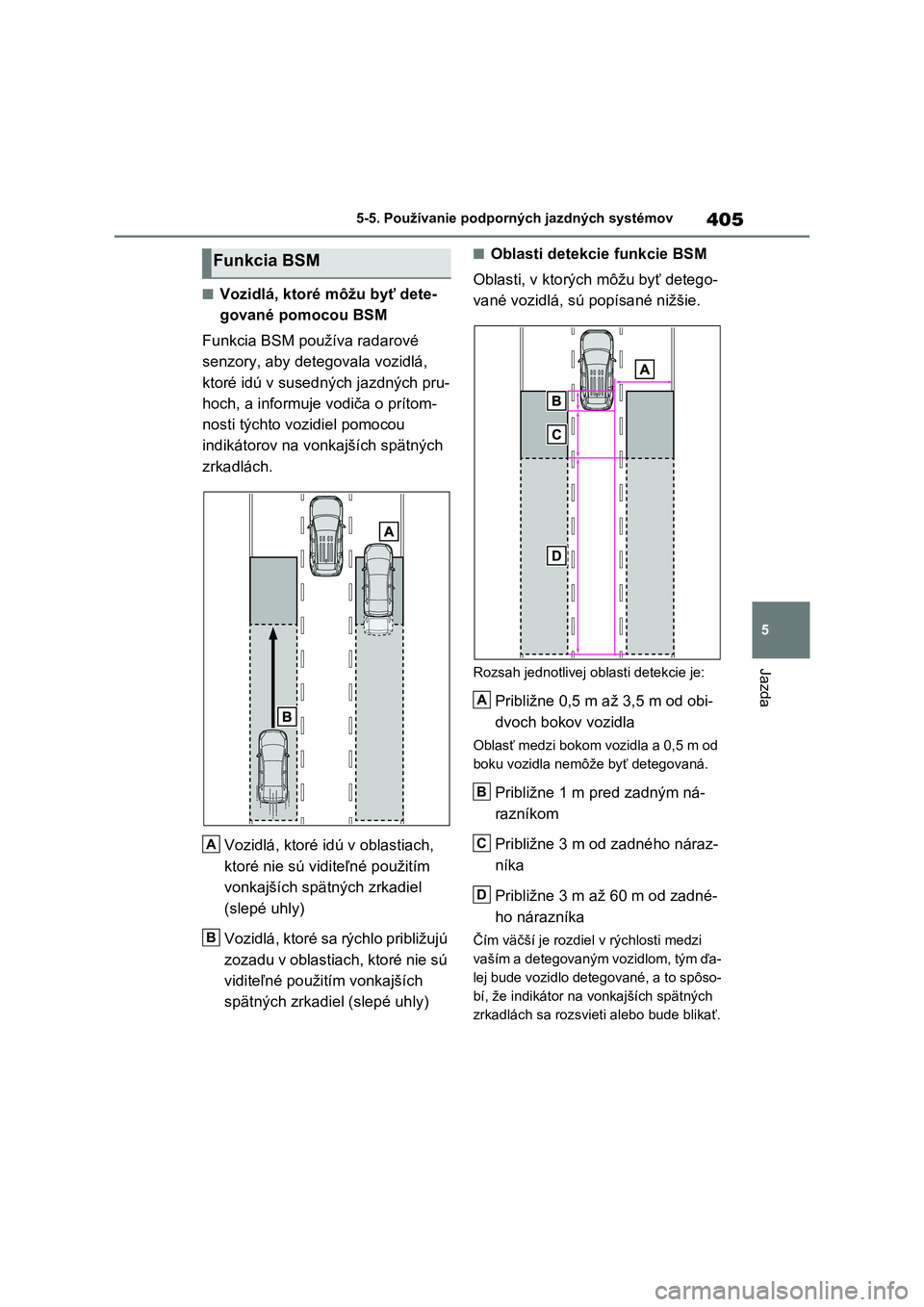

■Vozidlá, ktoré môžu byť dete-
gované pomocou BSM
Funkcia BSM používa radarové
senzory, aby dete govala vozidlá,
ktoré idú v susedných jazdných pru-
hoch, a informuje vodiča o prítom-
nosti týchto vozidiel pomocou
indikátorov na vonkajších spätných
zrkadlách.
Vozidlá, ktoré idú v oblastiach,
ktoré nie sú vid iteľné použitím
vonkajších spätných zrkadiel
(slepé uhly)
Vozidlá, ktoré sa rýchlo približujú
zozadu v oblastiach, ktoré nie sú
viditeľné použitím vonkajších
spätných zrkadiel (slepé uhly)
■Oblasti detekcie funkcie BSM
Oblasti, v ktorých môžu byť detego-
vané vozidlá, sú popísané nižšie.
Rozsah jednotlivej oblasti detekcie je:
Približne 0,5 m až 3,5 m od obi-
dvoch bokov vozidla
Oblasť medzi bokom vozidla a 0,5 m od
boku vozidla nemôž e byť detegovaná.
Približne 1 m pred zadným ná-
razníkom
Približne 3 m od zadného náraz-
níka
Približne 3 m až 60 m od zadné-
ho nárazníka
Čím väčší je rozdiel v rýchlosti medzi
vaším a detegovaným vozidlom, tým ďa-
lej bude vozidlo detegované, a to spôso-
bí, že indikátor na vonkajších spätných
zrkadlách sa rozsvieti alebo bude blikať.
Funkcia BSM
A
B
A
B
C
D

4065-5. Používanie podporných jazdných systémov

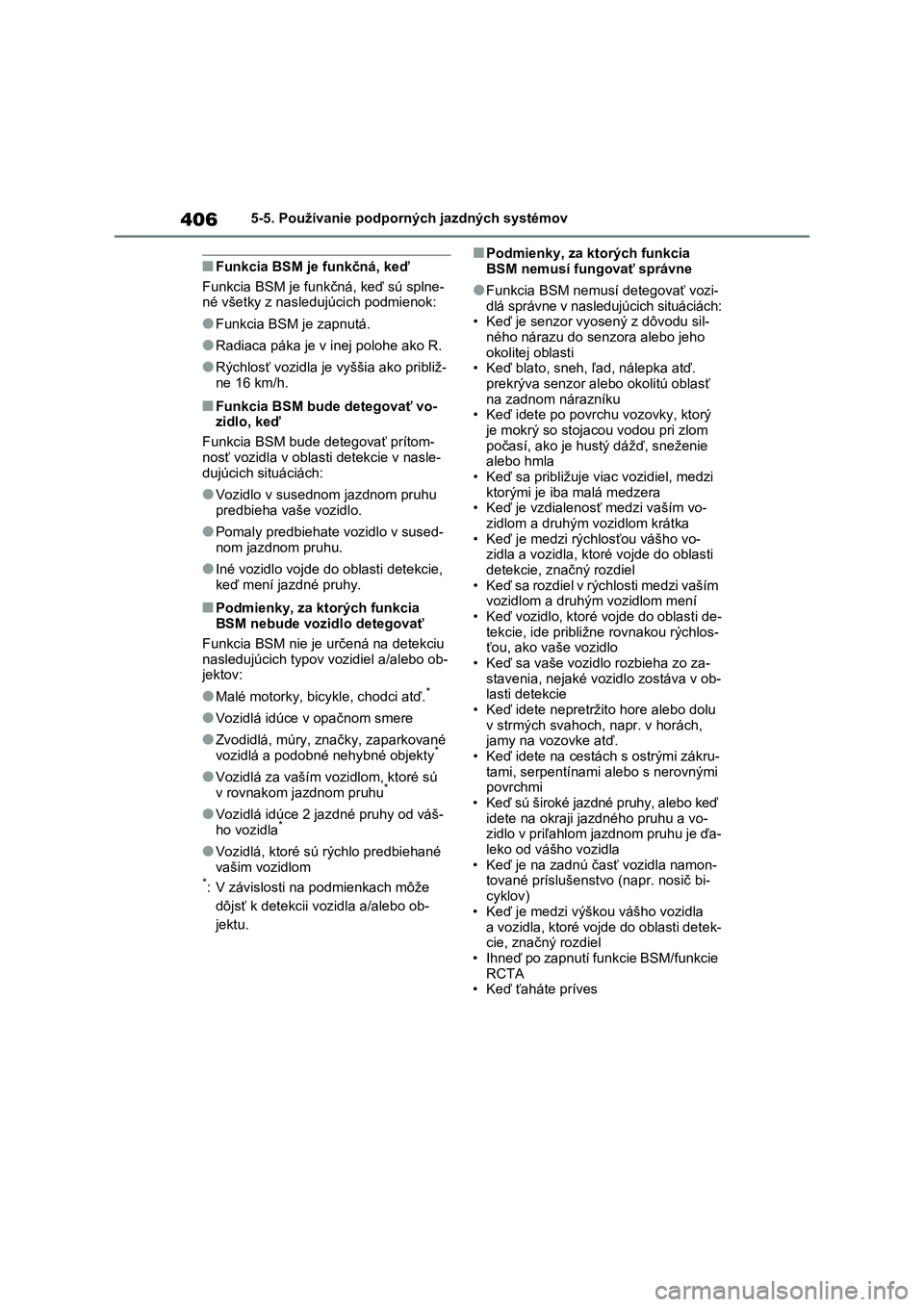

■Funkcia BSM je funkčná, keď
Funkcia BSM je funkčná, keď sú splne-
né všetky z nasledujúcich podmienok:
●Funkcia BSM je zapnutá.
●Radiaca páka je v inej polohe ako R.
●Rýchlosť vozidla je vyššia ako približ-
ne 16 km/h.
■Funkcia BSM bude detegovať vo- zidlo, keď
Funkcia BSM bude detegovať prítom-
nosť vozidla v oblasti detekcie v nasle- dujúcich situáciách:
●Vozidlo v susednom jazdnom pruhu predbieha vaše vozidlo.
●Pomaly predbiehate vozidlo v sused-nom jazdnom pruhu.
●Iné vozidlo vojde do oblasti detekcie, keď mení jazdné pruhy.
■Podmienky, za ktorých funkcia
BSM nebude vozidlo detegovať
Funkcia BSM nie je určená na detekciu nasledujúcich typov vozidiel a/alebo ob-
jektov:
●Malé motorky, bi cykle, chodci atď.*
●Vozidlá idúce v opačnom smere
●Zvodidlá, múry, značky, zaparkované
vozidlá a podobné nehybné objekty*
●Vozidlá za vaším vozidlom, ktoré sú
v rovnakom jazdnom pruhu*
●Vozidlá idúce 2 jazdné pruhy od váš-
ho vozidla*
●Vozidlá, ktoré sú rýchlo predbiehané
vašim vozidlom*: V závislosti na podmienkach môže
dôjsť k detekcii vozidla a/alebo ob-
jektu.
■Podmienky, za ktorých funkcia
BSM nemusí fungovať správne
●Funkcia BSM nemusí detegovať vozi-
dlá správne v nasledujúcich situáciách: • Keď je senzor vyosený z dôvodu sil-
ného nárazu do senzora alebo jeho
okolitej oblasti • Keď blato, sneh, ľad, nálepka atď.
prekrýva senzor alebo okolitú oblasť
na zadnom nárazníku • Keď idete po povrchu vozovky, ktorý
je mokrý so stojacou vodou pri zlom
počasí, ako je hustý dážď, sneženie alebo hmla
• Keď sa približuje viac vozidiel, medzi
ktorými je iba malá medzera • Keď je vzdialenosť medzi vaším vo-
zidlom a druhým vozidlom krátka
• Keď je medzi rýchlosťou vášho vo- zidla a vozidla, ktoré vojde do oblasti
detekcie, značný rozdiel
• Keď sa rozdiel v rýchlosti medzi vaším vozidlom a druhým vozidlom mení
• Keď vozidlo, ktoré vojde do oblasti de-
tekcie, ide približne rovnakou rýchlos- ťou, ako vaše vozidlo
• Keď sa vaše vozidlo rozbieha zo za-
stavenia, nejaké vozidlo zostáva v ob- lasti detekcie
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách, jamy na vozovke atď.
• Keď idete na cestác h s ostrými zákru-
tami, serpentínami alebo s nerovnými povrchmi
• Keď sú široké jazdné pruhy, alebo keď
idete na okraji jazdného pruhu a vo- zidlo v priľahlom jazdnom pruhu je ďa-
leko od vášho vozidla
• Keď je na zadnú časť vozidla namon- tované príslušenstvo (napr. nosič bi-
cyklov)
• Keď je medzi výškou vášho vozidla
a vozidla, ktoré vojde do oblasti detek- cie, značný rozdiel
• Ihneď po zapnutí funkcie BSM/funkcie
RCTA • Keď ťaháte príves

407
5
5-5. Používanie podporných jazdných systémov
Jazda

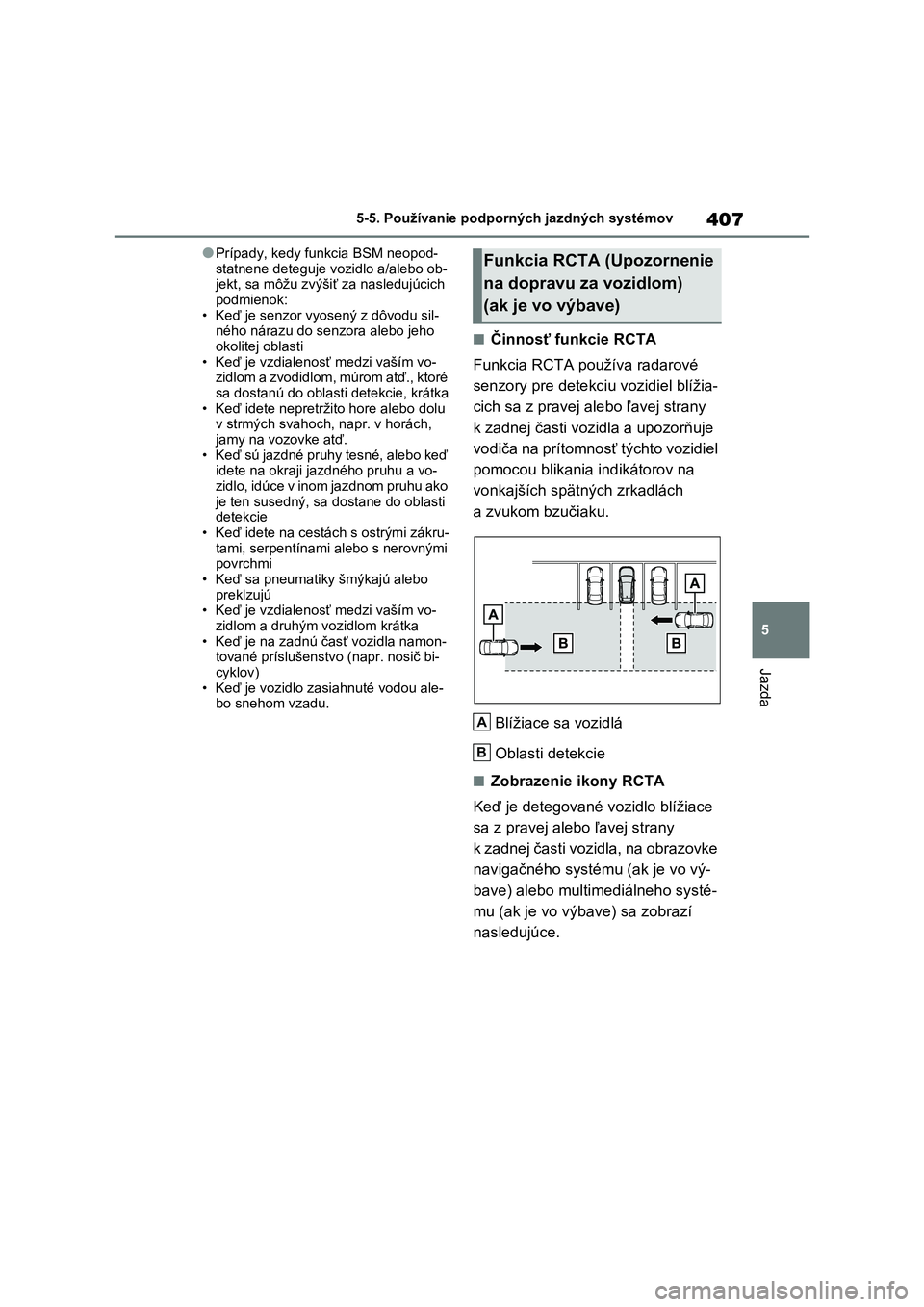

●Prípady, kedy funkcia BSM neopod-
statnene deteguje vozidlo a/alebo ob- jekt, sa môžu zvýšiť za nasledujúcich
podmienok:
• Keď je senzor vyosený z dôvodu sil- ného nárazu do s enzora alebo jeho
okolitej oblasti
• Keď je vzdialenosť medzi vaším vo- zidlom a zvodidlom, múrom atď., ktoré
sa dostanú do oblasti detekcie, krátka
• Keď idete nepretržito hore alebo dolu v strmých svahoch, napr. v horách,
jamy na vozovke atď.
• Keď sú jazdné pruhy tesné, alebo keď idete na okraji jaz dného pruhu a vo-
zidlo, idúce v inom jazdnom pruhu ako
je ten susedný, sa dostane do oblasti detekcie
• Keď idete na cestác h s ostrými zákru-
tami, serpentínami alebo s nerovnými povrchmi
• Keď sa pneumatiky šmýkajú alebo
preklzujú • Keď je vzdialenosť medzi vaším vo-
zidlom a druhým vozidlom krátka
• Keď je na zadnú časť vozidla namon- tované príslušenstvo (napr. nosič bi-
cyklov)
• Keď je vozidlo zasiahnuté vodou ale- bo snehom vzadu.
■Činnosť funkcie RCTA
Funkcia RCTA používa radarové
senzory pre detekciu vozidiel blížia-
cich sa z pravej alebo ľavej strany
k zadnej časti vozidla a upozorňuje
vodiča na prítomnosť týchto vozidiel
pomocou blikania indikátorov na
vonkajších spätných zrkadlách
a zvukom bzučiaku.
Blížiace sa vozidlá
Oblasti detekcie
■Zobrazenie ikony RCTA
Keď je detegované vozidlo blížiace
sa z pravej alebo ľavej strany
k zadnej časti vozidla, na obrazovke
navigačného systému (ak je vo vý-
bave) alebo multim ediálneho systé-
mu (ak je vo výbave) sa zobrazí
nasledujúce.
Funkcia RCTA (Upozornenie
na dopravu za vozidlom)
(ak je vo výbave)
A
B

4085-5. Používanie podporných jazdných systémov

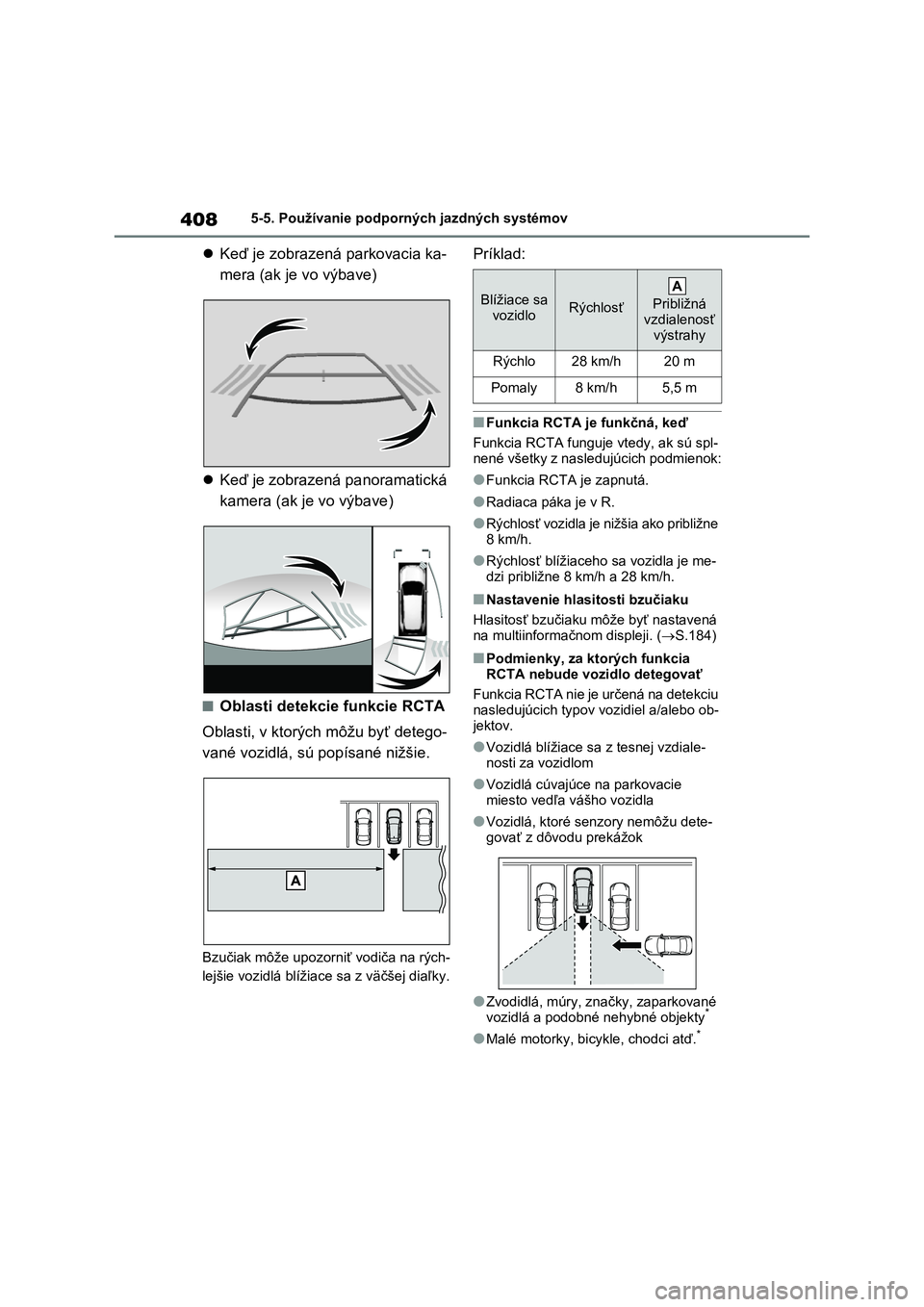

Keď je zobrazená parkovacia ka-
mera (ak je vo výbave)
 Keď je zobrazená panoramatická
kamera (ak je vo výbave)
■Oblasti detekcie funkcie RCTA
Oblasti, v ktorých môžu byť detego-
vané vozidlá, sú popísané nižšie.
Bzučiak môže upozorniť vodiča na rých-
lejšie vozidlá blížiace sa z väčšej diaľky.
Príklad:
■Funkcia RCTA je funkčná, keď
Funkcia RCTA funguje vtedy, ak sú spl-
nené všetky z nasledujúcich podmienok:
●Funkcia RCTA je zapnutá.
●Radiaca páka je v R.
●Rýchlosť vozidla je nižšia ako približne
8 km/h.
●Rýchlosť blížiaceho sa vozidla je me-
dzi približne 8 km/h a 28 km/h.
■Nastavenie hlasitosti bzučiaku
Hlasitosť bzučiaku môže byť nastavená
na multiinformačnom displeji. ( S.184)
■Podmienky, za ktorých funkcia
RCTA nebude vozidlo detegovať
Funkcia RCTA nie je určená na detekciu
nasledujúcich typov v ozidiel a/alebo ob-
jektov.
●Vozidlá blížiace sa z tesnej vzdiale-
nosti za vozidlom
●Vozidlá cúvajúce na parkovacie
miesto vedľa vášho vozidla
●Vozidlá, ktoré senzory nemôžu dete-
govať z dôvodu prekážok
●Zvodidlá, múry, značky, zaparkované
vozidlá a podobné nehybné objekty*
●Malé motorky, bicykle, chodci atď.*
Blížiace sa
vozidloRýchlosť

Približná
vzdialenosť
výstrahy
Rýchlo28 km/h20 m
Pomaly8 km/h5,5 m
A
