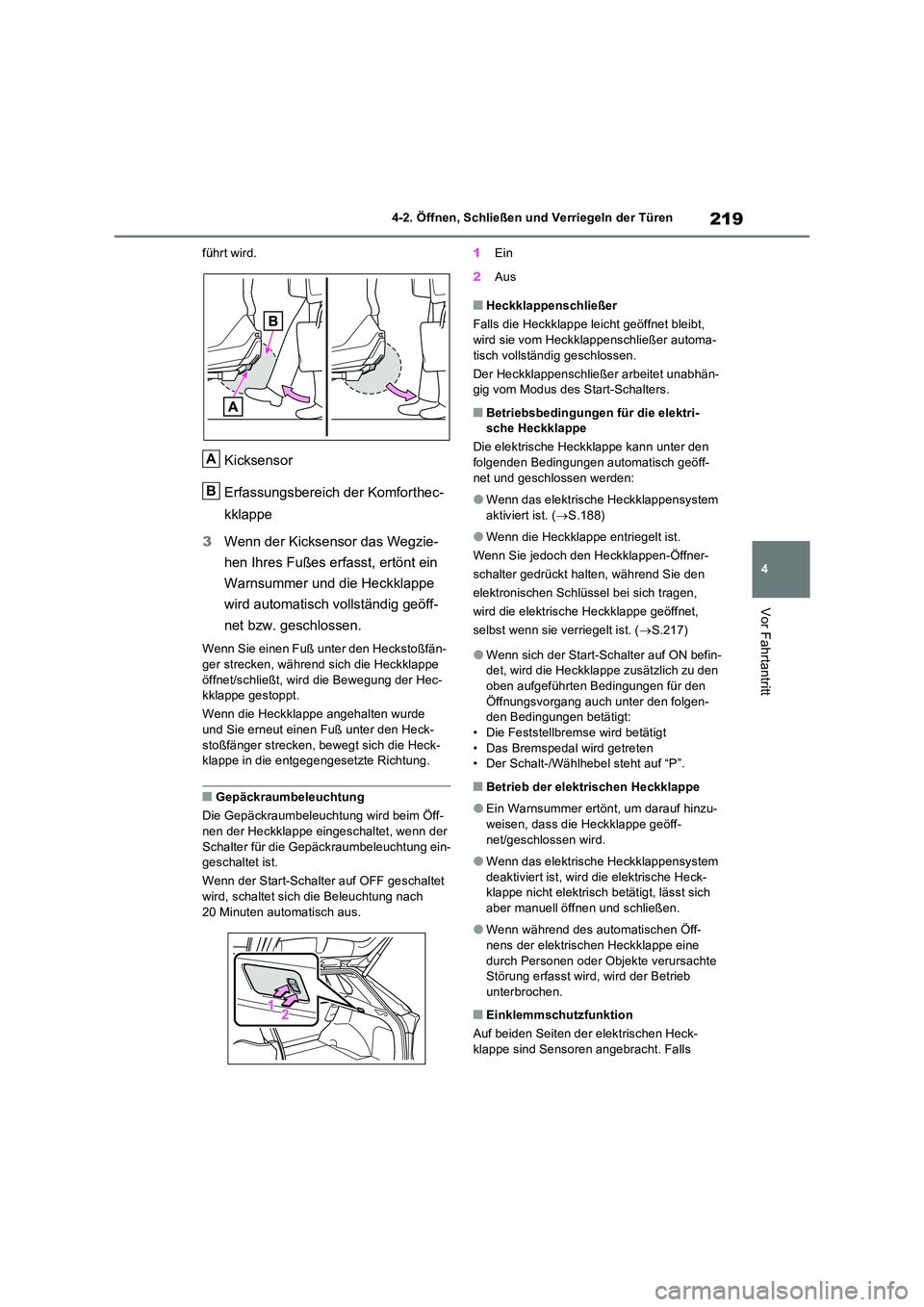

219
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
führt wird.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
3 Wenn der Kicksensor das Wegzie-
hen Ihres Fußes erfasst, ertönt ein
Warnsummer und die Heckklappe
wird automatisch vollständig geöff-
net bzw. geschlossen.
Wenn Sie einen Fuß unter den Heckstoßfän-
ger strecken, während sich die Heckklappe öffnet/schließt, wird die Bewegung der Hec-kklappe gestoppt.
Wenn die Heckklappe angehalten wurde
und Sie erneut einen Fuß unter den Heck- stoßfänger strecken, bewegt sich die Heck-klappe in die entgegengesetzte Richtung.
QGepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff- nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein- geschaltet ist.
Wenn der Start-Schalter auf OFF geschaltet wird, schaltet sich die Beleuchtung nach
20 Minuten automatisch aus.
1 Ein
2 Aus
QHeckklappenschließer
Falls die Heckklappe leicht geöffnet bleibt, wird sie vom Heckklappenschließer automa-
tisch vollständig geschlossen.
Der Heckklappenschließer arbeitet unabhän- gig vom Modus des Start-Schalters.
QBetriebsbedingungen für die elektri-sche Heckklappe
Die elektrische Heckklappe kann unter den
folgenden Bedingungen automatisch geöff- net und geschlossen werden:
OWenn das elektrische Heckklappensystem aktiviert ist. ( S.188)
OWenn die Heckklappe entriegelt ist.
Wenn Sie jedoch den Heckklappen-Öffner-
schalter gedrückt halten, während Sie den
elektronischen Schlüssel bei sich tragen,
wird die elektrische Heckklappe geöffnet,
selbst wenn sie verriegelt ist. ( S.217)
OWenn sich der Start-Schalter auf ON befin- det, wird die Heckklappe zusätzlich zu den
oben aufgeführten Bedingungen für den Öffnungsvorgang auch unter den folgen-den Bedingungen betätigt:
• Die Feststellbremse wird betätigt • Das Bremspedal wird getreten• Der Schalt-/Wählhebel steht auf “P”.
QBetrieb der elektrischen Heckklappe
OEin Warnsummer ertönt, um darauf hinzu-weisen, dass die Heckklappe geöff-
net/geschlossen wird.
OWenn das elektrische Heckklappensystem
deaktiviert ist, wird die elektrische Heck- klappe nicht elektrisch betätigt, lässt sich aber manuell öffnen und schließen.
OWenn während des automatischen Öff-nens der elektrischen Heckklappe eine
durch Personen oder Objekte verursachte Störung erfasst wird, wird der Betrieb unterbrochen.
QEinklemmschutzfunktion
Auf beiden Seiten der elektrischen Heck-
klappe sind Sensoren angebracht. Falls
A
B

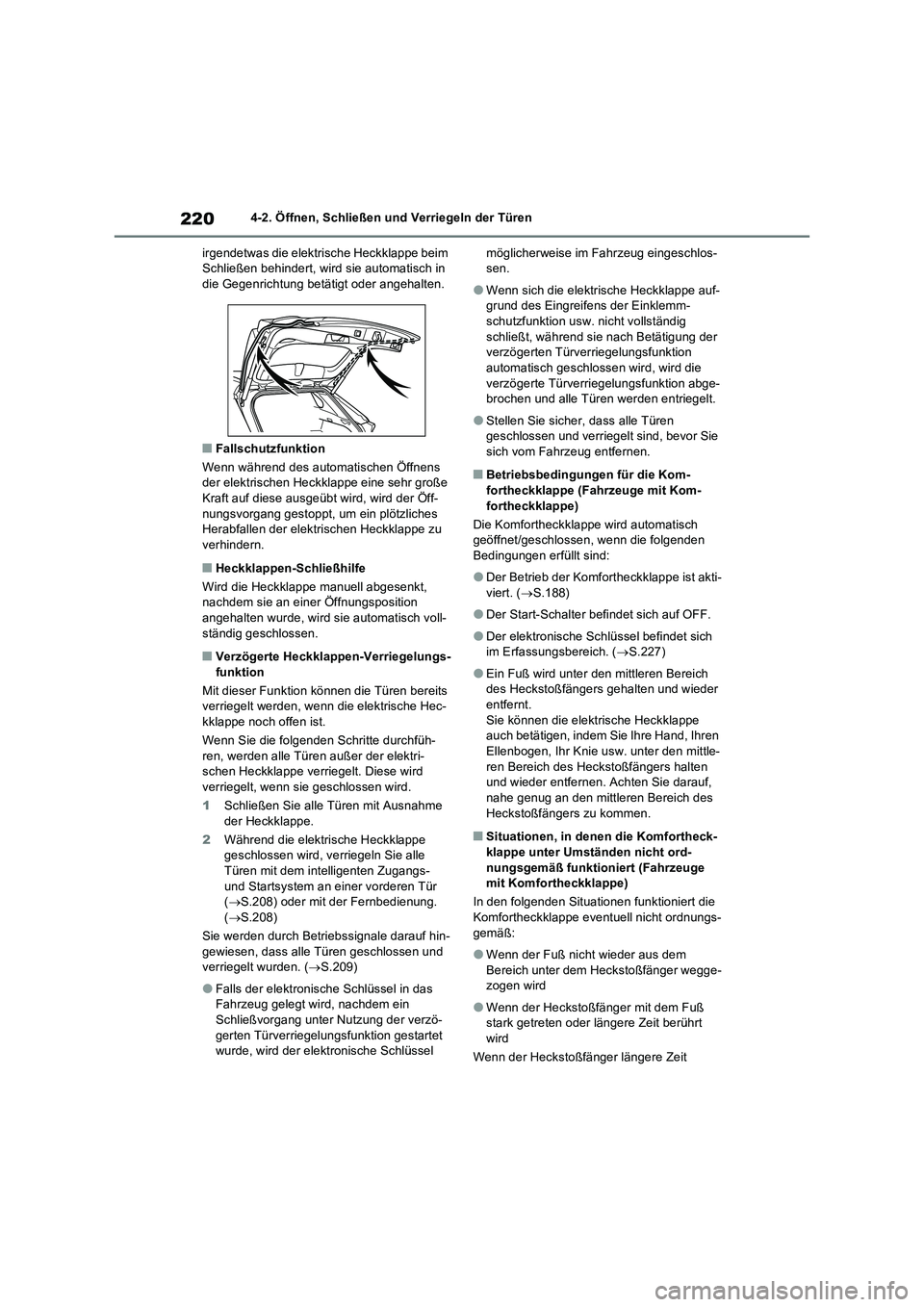

2204-2. Öffnen, Schließen und Verriegeln der Türen
irgendetwas die elektrische Heckklappe beim
Schließen behindert, wird sie automatisch in
die Gegenrichtung betätigt oder angehalten.
QFallschutzfunktion
Wenn während des automatischen Öffnens
der elektrischen Heckklappe eine sehr große
Kraft auf diese ausgeübt wird, wird der Öff-
nungsvorgang gestoppt, um ein plötzliches
Herabfallen der elektrischen Heckklappe zu
verhindern.
QHeckklappen-Schließhilfe
Wird die Heckklappe manuell abgesenkt,
nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch voll-
ständig geschlossen.
QVerzögerte Heckklappen-Verriegelungs-
funktion
Mit dieser Funktion können die Türen bereits
verriegelt werden, wenn die elektrische Hec-
kklappe noch offen ist.
Wenn Sie die folgenden Schritte durchfüh-
ren, werden alle Türen außer der elektri-
schen Heckklappe verriegelt. Diese wird
verriegelt, wenn sie geschlossen wird.
1Schließen Sie alle Türen mit Ausnahme
der Heckklappe.
2Während die elektrische Heckklappe
geschlossen wird, verriegeln Sie alle
Türen mit dem intelligenten Zugangs-
und Startsystem an einer vorderen Tür
(S.208) oder mit der Fernbedienung.
(S.208)
Sie werden durch Betriebssignale darauf hin-
gewiesen, dass alle Türen geschlossen und
verriegelt wurden. (S.209)
OFalls der elektronische Schlüssel in das
Fahrzeug gelegt wird, nachdem ein
Schließvorgang unter Nutzung der verzö-
gerten Türverriegelungsfunktion gestartet
wurde, wird der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlos-
sen.
OWenn sich die elektrische Heckklappe auf-
grund des Eingreifens der Einklemm-
schutzfunktion usw. nicht vollständig
schließt, während sie nach Betätigung der
verzögerten Türverriegelungsfunktion
automatisch geschlossen wird, wird die
verzögerte Türverriegelungsfunktion abge-
brochen und alle Türen werden entriegelt.
OStellen Sie sicher, dass alle Türen
geschlossen und verriegelt sind, bevor Sie
sich vom Fahrzeug entfernen.
QBetriebsbedingungen für die Kom-
fortheckklappe (Fahrzeuge mit Kom-
fortheckklappe)
Die Komfortheckklappe wird automatisch
geöffnet/geschlossen, wenn die folgenden
Bedingungen erfüllt sind:
ODer Betrieb der Komfortheckklappe ist akti-
viert. (S.188)
ODer Start-Schalter befindet sich auf OFF.
ODer elektronische Schlüssel befindet sich
im Erfassungsbereich. (S.227)
OEin Fuß wird unter den mittleren Bereich
des Heckstoßfängers gehalten und wieder
entfernt.
Sie können die elektrische Heckklappe
auch betätigen, indem Sie Ihre Hand, Ihren
Ellenbogen, Ihr Knie usw. unter den mittle-
ren Bereich des Heckstoßfängers halten
und wieder entfernen. Achten Sie darauf,
nahe genug an den mittleren Bereich des
Heckstoßfängers zu kommen.
QSituationen, in denen die Komfortheck-
klappe unter Umständen nicht ord-
nungsgemäß funktioniert (Fahrzeuge
mit Komfortheckklappe)
In den folgenden Situationen funktioniert die
Komfortheckklappe eventuell nicht ordnungs-
gemäß:
OWenn der Fuß nicht wieder aus dem
Bereich unter dem Heckstoßfänger wegge-
zogen wird
OWenn der Heckstoßfänger mit dem Fuß
stark getreten oder längere Zeit berührt
wird
Wenn der Heckstoßfänger längere Zeit

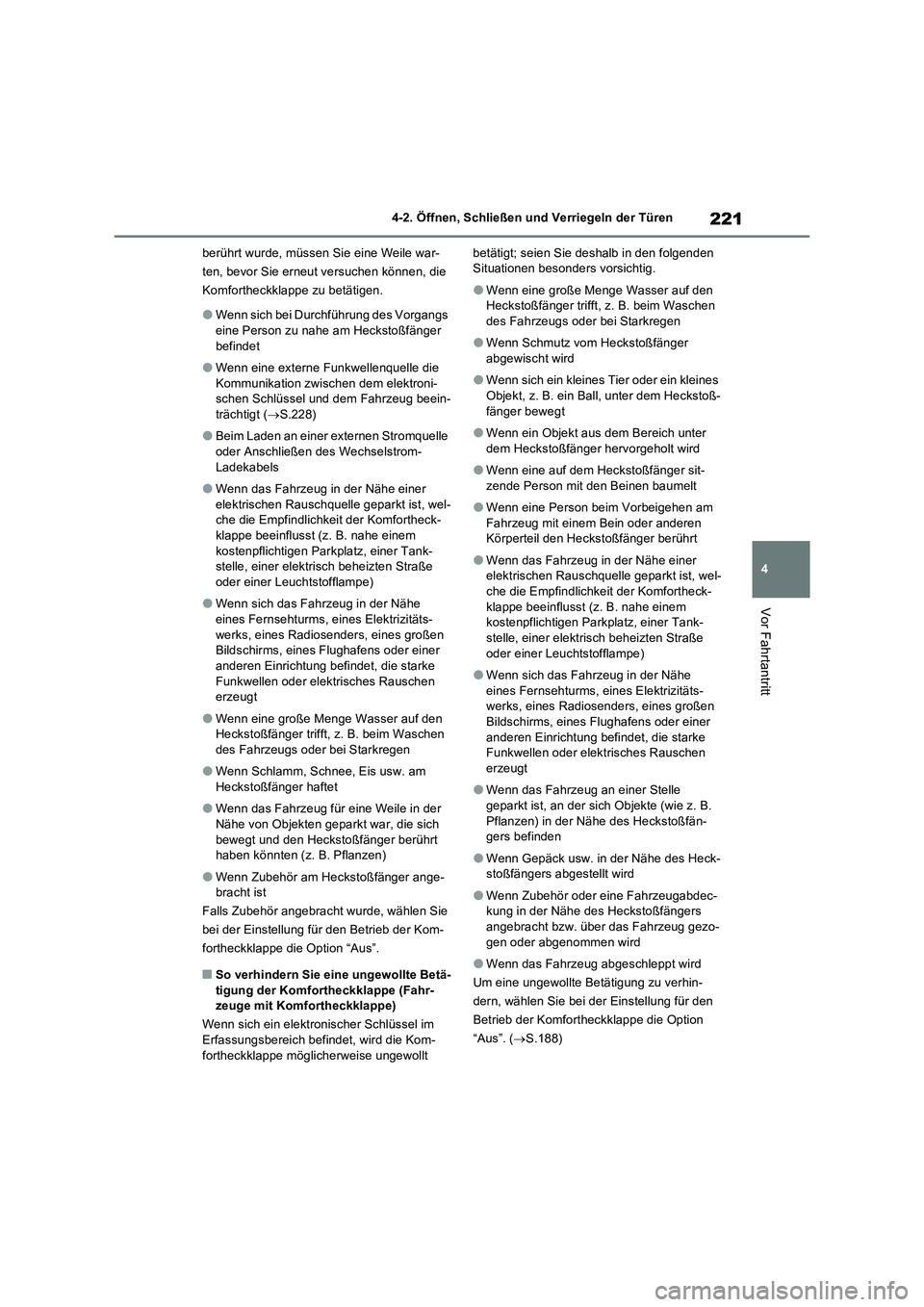

221
4 4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
berührt wurde, müssen Sie eine Weile war-
ten, bevor Sie erneut versuchen können, die
Komfortheckklappe zu betätigen.
OWenn sich bei Durchführung des Vorgangs
eine Person zu nahe am Heckstoßfänger
befindet
OWenn eine externe Funkwellenquelle die
Kommunikation zwischen dem elektroni-
schen Schlüssel und dem Fahrzeug beein-
trächtigt (S.228)
OBeim Laden an einer externen Stromquelle
oder Anschließen des Wechselstrom-
Ladekabels
OWenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
OWenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
OWenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
OWenn Schlamm, Schnee, Eis usw. am
Heckstoßfänger haftet
OWenn das Fahrzeug für eine Weile in der
Nähe von Objekten geparkt war, die sich
bewegt und den Heckstoßfänger berührt
haben könnten (z. B. Pflanzen)
OWenn Zubehör am Heckstoßfänger ange-
bracht ist
Falls Zubehör angebracht wurde, wählen Sie
bei der Einstellung für den Betrieb der Kom-
fortheckklappe die Option “Aus”.
QSo verhindern Sie eine ungewollte Betä-
tigung der Komfortheckklappe (Fahr-
zeuge mit Komfortheckklappe)
Wenn sich ein elektronischer Schlüssel im
Erfassungsbereich befindet, wird die Kom-
fortheckklappe möglicherweise ungewollt betätigt; seien Sie deshalb in den folgenden
Situationen besonders vorsichtig.
OWenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
OWenn Schmutz vom Heckstoßfänger
abgewischt wird
OWenn sich ein kleines Tier oder ein kleines
Objekt, z. B. ein Ball, unter dem Heckstoß-
fänger bewegt
OWenn ein Objekt aus dem Bereich unter
dem Heckstoßfänger hervorgeholt wird
OWenn eine auf dem Heckstoßfänger sit-
zende Person mit den Beinen baumelt
OWenn eine Person beim Vorbeigehen am
Fahrzeug mit einem Bein oder anderen
Körperteil den Heckstoßfänger berührt
OWenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
OWenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
OWenn das Fahrzeug an einer Stelle
geparkt ist, an der sich Objekte (wie z. B.
Pflanzen) in der Nähe des Heckstoßfän-
gers befinden
OWenn Gepäck usw. in der Nähe des Heck-
stoßfängers abgestellt wird
OWenn Zubehör oder eine Fahrzeugabdec-
kung in der Nähe des Heckstoßfängers
angebracht bzw. über das Fahrzeug gezo-
gen oder abgenommen wird
OWenn das Fahrzeug abgeschleppt wird
Um eine ungewollte Betätigung zu verhin-
dern, wählen Sie bei der Einstellung für den
Betrieb der Komfortheckklappe die Option
“Aus”. (S.188)

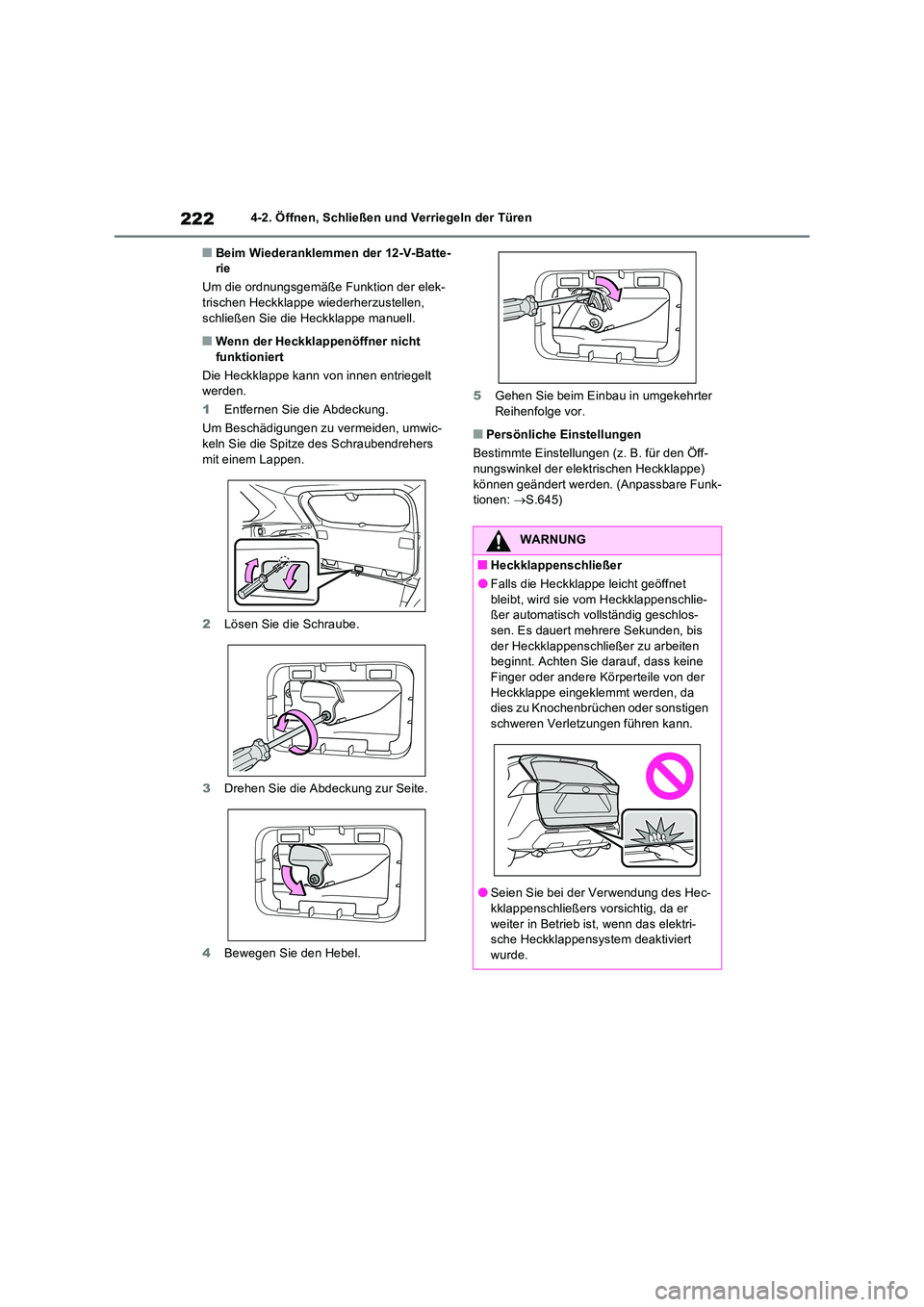

2224-2. Öffnen, Schließen und Verriegeln der Türen
QBeim Wiederanklemmen der 12-V-Batte- rie
Um die ordnungsgemäße Funktion der elek- trischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
QWenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
1 Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers mit einem Lappen.
2 Lösen Sie die Schraube.
3 Drehen Sie die Abdeckung zur Seite.
4 Bewegen Sie den Hebel.
5 Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. für den Öff- nungswinkel der elektrischen Heckklappe)
können geändert werden. (Anpassbare Funk- tionen: S.645)
WARNUNG
QHeckklappenschließer
OFalls die Heckklappe leicht geöffnet
bleibt, wird sie vom Heckklappenschlie- ßer automatisch vollständig geschlos-sen. Es dauert mehrere Sekunden, bis
der Heckklappenschließer zu arbeiten beginnt. Achten Sie darauf, dass keine Finger oder andere Körperteile von der
Heckklappe eingeklemmt werden, da dies zu Knochenbrüchen oder sonstigen schweren Verletzungen führen kann.
OSeien Sie bei der Verwendung des Hec-
kklappenschließers vorsichtig, da er weiter in Betrieb ist, wenn das elektri-sche Heckklappensystem deaktiviert
wurde.

223
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt

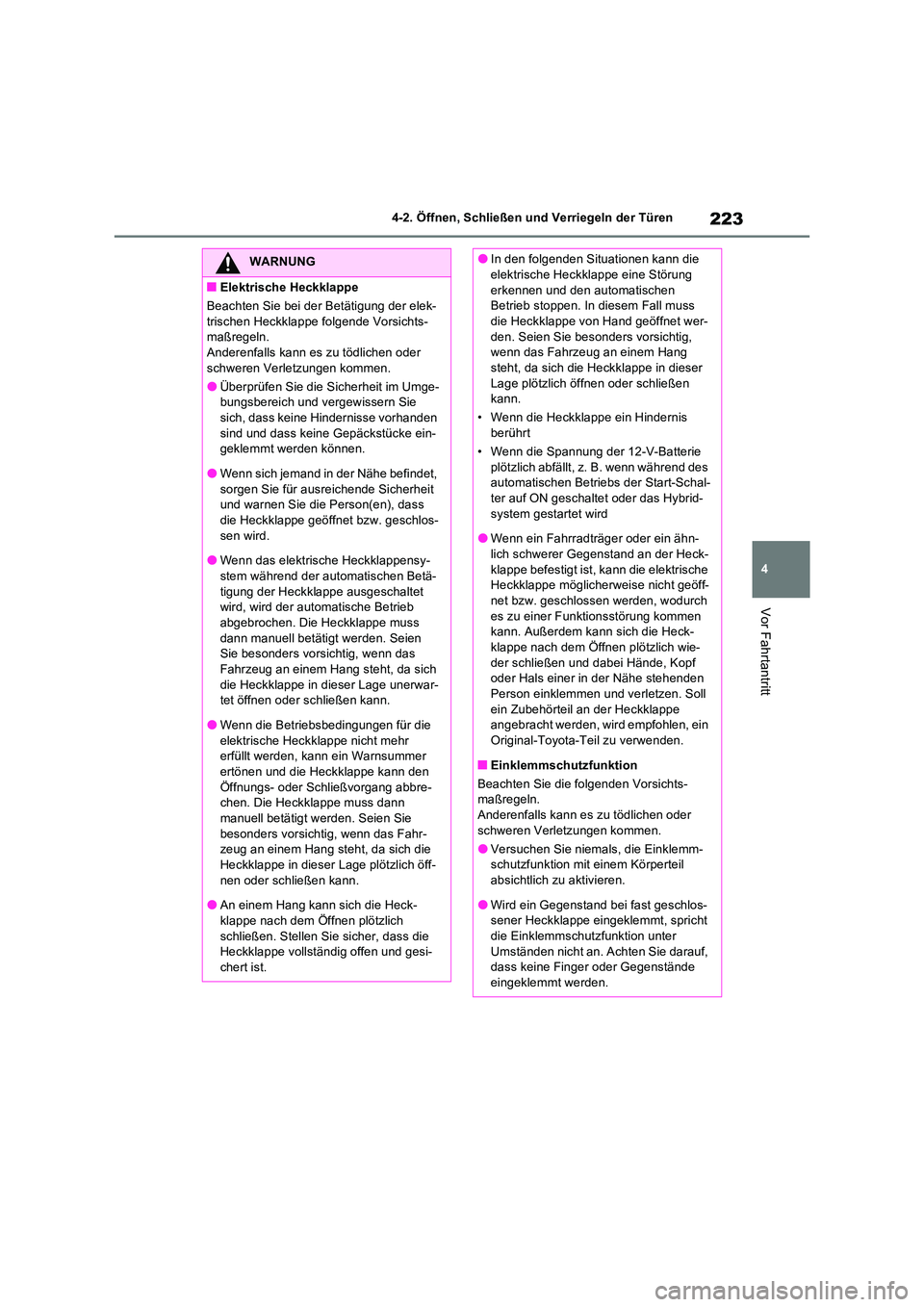

WARNUNG
QElektrische Heckklappe
Beachten Sie bei der Betätigung der elek-
trischen Heckklappe folgende Vorsichts- maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OÜberprüfen Sie die Sicherheit im Umge- bungsbereich und vergewissern Sie sich, dass keine Hindernisse vorhanden
sind und dass keine Gepäckstücke ein- geklemmt werden können.
OWenn sich jemand in der Nähe befindet,
sorgen Sie für ausreichende Sicherheit und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlos-
sen wird.
OWenn das elektrische Heckklappensy- stem während der automatischen Betä-
tigung der Heckklappe ausgeschaltet wird, wird der automatische Betrieb abgebrochen. Die Heckklappe muss
dann manuell betätigt werden. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem Hang steht, da sich
die Heckklappe in dieser Lage unerwar- tet öffnen oder schließen kann.
OWenn die Betriebsbedingungen für die elektrische Heckklappe nicht mehr erfüllt werden, kann ein Warnsummer
ertönen und die Heckklappe kann den Öffnungs- oder Schließvorgang abbre-chen. Die Heckklappe muss dann
manuell betätigt werden. Seien Sie besonders vorsichtig, wenn das Fahr-zeug an einem Hang steht, da sich die
Heckklappe in dieser Lage plötzlich öff- nen oder schließen kann.
OAn einem Hang kann sich die Heck-
klappe nach dem Öffnen plötzlich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
OIn den folgenden Situationen kann die elektrische Heckklappe eine Störung
erkennen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe von Hand geöffnet wer-
den. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem Hang steht, da sich die Heckklappe in dieser
Lage plötzlich öffnen oder schließen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn die Spannung der 12-V-Batterie
plötzlich abfällt, z. B. wenn während des automatischen Betriebs der Start-Schal-ter auf ON geschaltet oder das Hybrid-
system gestartet wird
OWenn ein Fahrradträger oder ein ähn- lich schwerer Gegenstand an der Heck-
klappe befestigt ist, kann die elektrische Heckklappe möglicherweise nicht geöff-net bzw. geschlossen werden, wodurch
es zu einer Funktionsstörung kommen kann. Außerdem kann sich die Heck-klappe nach dem Öffnen plötzlich wie-
der schließen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person einklemmen und verletzen. Soll
ein Zubehörteil an der Heckklappe angebracht werden, wird empfohlen, ein Original-Toyota-Teil zu verwenden.
QEinklemmschutzfunktion
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OVersuchen Sie niemals, die Einklemm- schutzfunktion mit einem Körperteil absichtlich zu aktivieren.
OWird ein Gegenstand bei fast geschlos-sener Heckklappe eingeklemmt, spricht die Einklemmschutzfunktion unter
Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegenstände eingeklemmt werden.

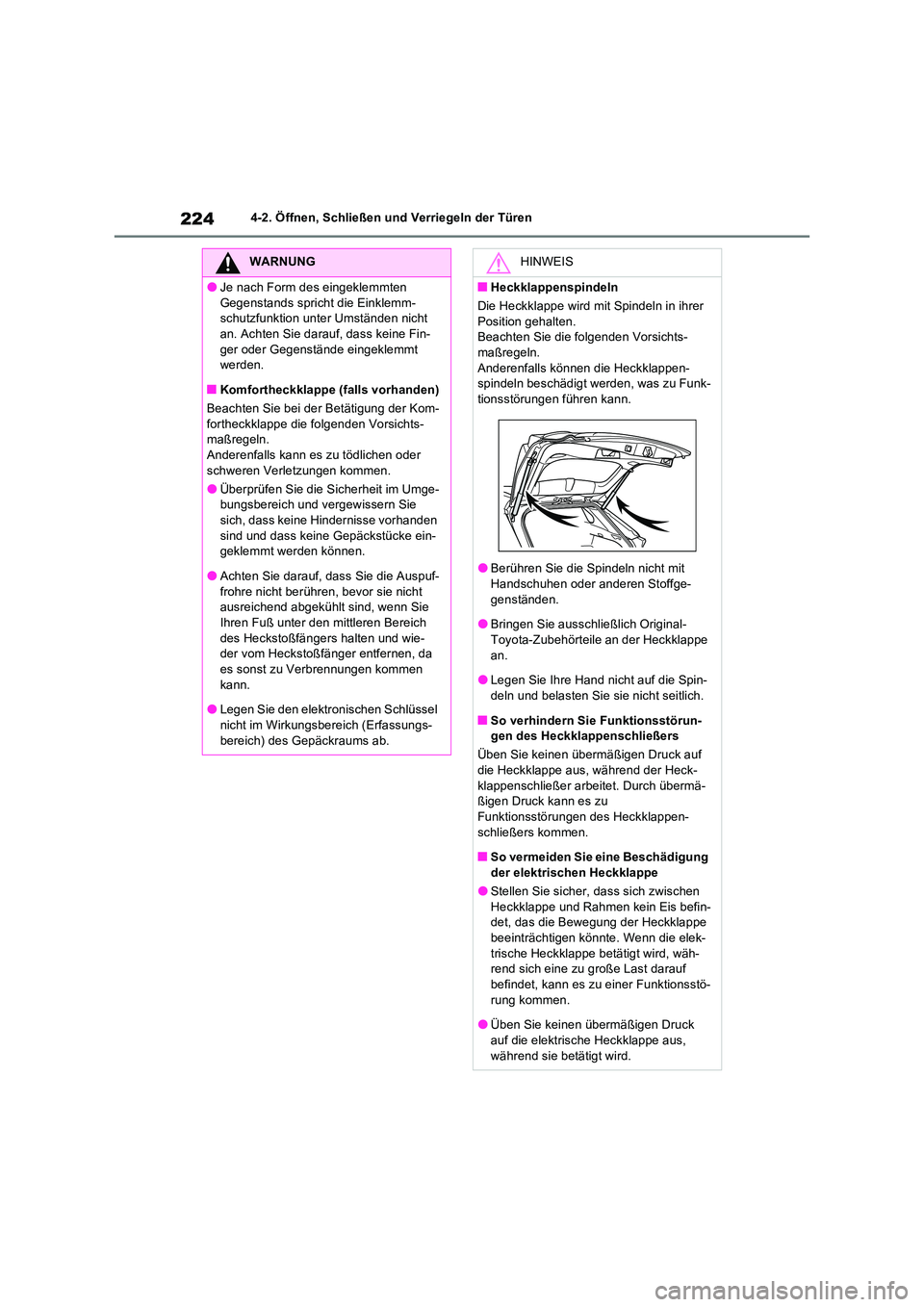

2244-2. Öffnen, Schließen und Verriegeln der Türen
WARNUNG
OJe nach Form des eingeklemmten
Gegenstands spricht die Einklemm- schutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine Fin-
ger oder Gegenstände eingeklemmt werden.
QKomfortheckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der Kom-
fortheckklappe die folgenden Vorsichts- maßregeln.Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OÜberprüfen Sie die Sicherheit im Umge- bungsbereich und vergewissern Sie sich, dass keine Hindernisse vorhanden
sind und dass keine Gepäckstücke ein- geklemmt werden können.
OAchten Sie darauf, dass Sie die Auspuf-
frohre nicht berühren, bevor sie nicht ausreichend abgekühlt sind, wenn Sie Ihren Fuß unter den mittleren Bereich
des Heckstoßfängers halten und wie- der vom Heckstoßfänger entfernen, da es sonst zu Verbrennungen kommen
kann.
OLegen Sie den elektronischen Schlüssel
nicht im Wirkungsbereich (Erfassungs- bereich) des Gepäckraums ab.
HINWEIS
QHeckklappenspindeln
Die Heckklappe wird mit Spindeln in ihrer
Position gehalten. Beachten Sie die folgenden Vorsichts-maßregeln.
Anderenfalls können die Heckklappen- spindeln beschädigt werden, was zu Funk-tionsstörungen führen kann.
OBerühren Sie die Spindeln nicht mit Handschuhen oder anderen Stoffge-
genständen.
OBringen Sie ausschließlich Original- Toyota-Zubehörteile an der Heckklappe
an.
OLegen Sie Ihre Hand nicht auf die Spin- deln und belasten Sie sie nicht seitlich.
QSo verhindern Sie Funktionsstörun-gen des Heckklappenschließers
Üben Sie keinen übermäßigen Druck auf
die Heckklappe aus, während der Heck- klappenschließer arbeitet. Durch übermä-ßigen Druck kann es zu
Funktionsstörungen des Heckklappen- schließers kommen.
QSo vermeiden Sie eine Beschädigung
der elektrischen Heckklappe
OStellen Sie sicher, dass sich zwischen Heckklappe und Rahmen kein Eis befin-det, das die Bewegung der Heckklappe
beeinträchtigen könnte. Wenn die elek- trische Heckklappe betätigt wird, wäh-rend sich eine zu große Last darauf
befindet, kann es zu einer Funktionsstö- rung kommen.
OÜben Sie keinen übermäßigen Druck
auf die elektrische Heckklappe aus, während sie betätigt wird.

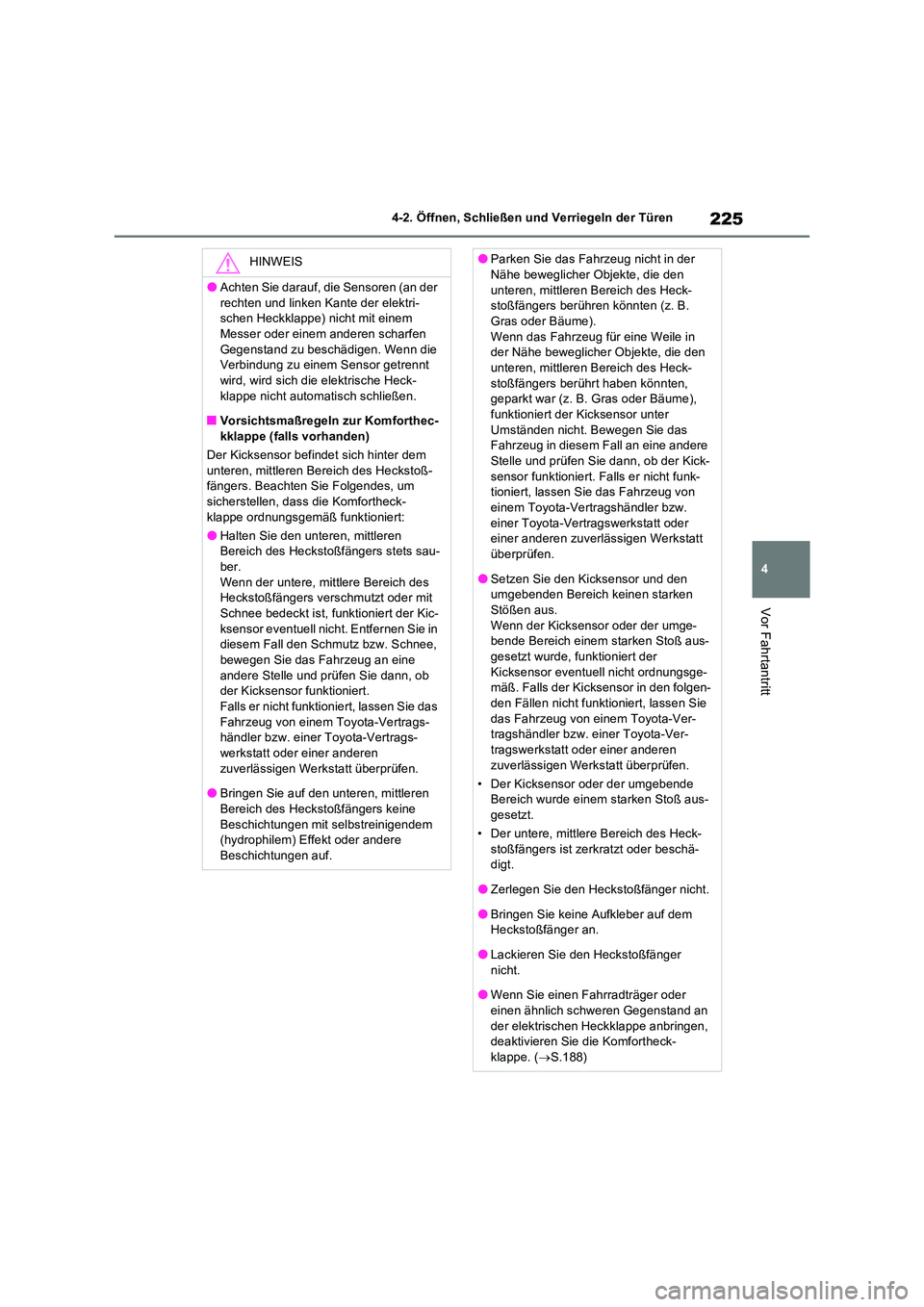

225
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
HINWEIS
OAchten Sie darauf, die Sensoren (an der
rechten und linken Kante der elektri- schen Heckklappe) nicht mit einem Messer oder einem anderen scharfen
Gegenstand zu beschädigen. Wenn die Verbindung zu einem Sensor getrennt wird, wird sich die elektrische Heck-
klappe nicht automatisch schließen.
QVorsichtsmaßregeln zur Komforthec- kklappe (falls vorhanden)
Der Kicksensor befindet sich hinter dem
unteren, mittleren Bereich des Heckstoß- fängers. Beachten Sie Folgendes, um sicherstellen, dass die Komfortheck-
klappe ordnungsgemäß funktioniert:
OHalten Sie den unteren, mittleren Bereich des Heckstoßfängers stets sau-ber.
Wenn der untere, mittlere Bereich des Heckstoßfängers verschmutzt oder mit Schnee bedeckt ist, funktioniert der Kic-
ksensor eventuell nicht. Entfernen Sie in diesem Fall den Schmutz bzw. Schnee, bewegen Sie das Fahrzeug an eine
andere Stelle und prüfen Sie dann, ob der Kicksensor funktioniert.Falls er nicht funktioniert, lassen Sie das
Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
OBringen Sie auf den unteren, mittleren
Bereich des Heckstoßfängers keine Beschichtungen mit selbstreinigendem (hydrophilem) Effekt oder andere
Beschichtungen auf.
OParken Sie das Fahrzeug nicht in der Nähe beweglicher Objekte, die den
unteren, mittleren Bereich des Heck- stoßfängers berühren könnten (z. B. Gras oder Bäume).
Wenn das Fahrzeug für eine Weile in der Nähe beweglicher Objekte, die den unteren, mittleren Bereich des Heck-
stoßfängers berührt haben könnten, geparkt war (z. B. Gras oder Bäume), funktioniert der Kicksensor unter
Umständen nicht. Bewegen Sie das Fahrzeug in diesem Fall an eine andere Stelle und prüfen Sie dann, ob der Kick-
sensor funktioniert. Falls er nicht funk- tioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
OSetzen Sie den Kicksensor und den umgebenden Bereich keinen starken Stößen aus.
Wenn der Kicksensor oder der umge- bende Bereich einem starken Stoß aus-gesetzt wurde, funktioniert der
Kicksensor eventuell nicht ordnungsge- mäß. Falls der Kicksensor in den folgen-den Fällen nicht funktioniert, lassen Sie
das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
• Der Kicksensor oder der umgebende Bereich wurde einem starken Stoß aus-gesetzt.
• Der untere, mittlere Bereich des Heck-
stoßfängers ist zerkratzt oder beschä- digt.
OZerlegen Sie den Heckstoßfänger nicht.
OBringen Sie keine Aufkleber auf dem Heckstoßfänger an.
OLackieren Sie den Heckstoßfänger
nicht.
OWenn Sie einen Fahrradträger oder einen ähnlich schweren Gegenstand an
der elektrischen Heckklappe anbringen, deaktivieren Sie die Komfortheck-klappe. ( S.188)

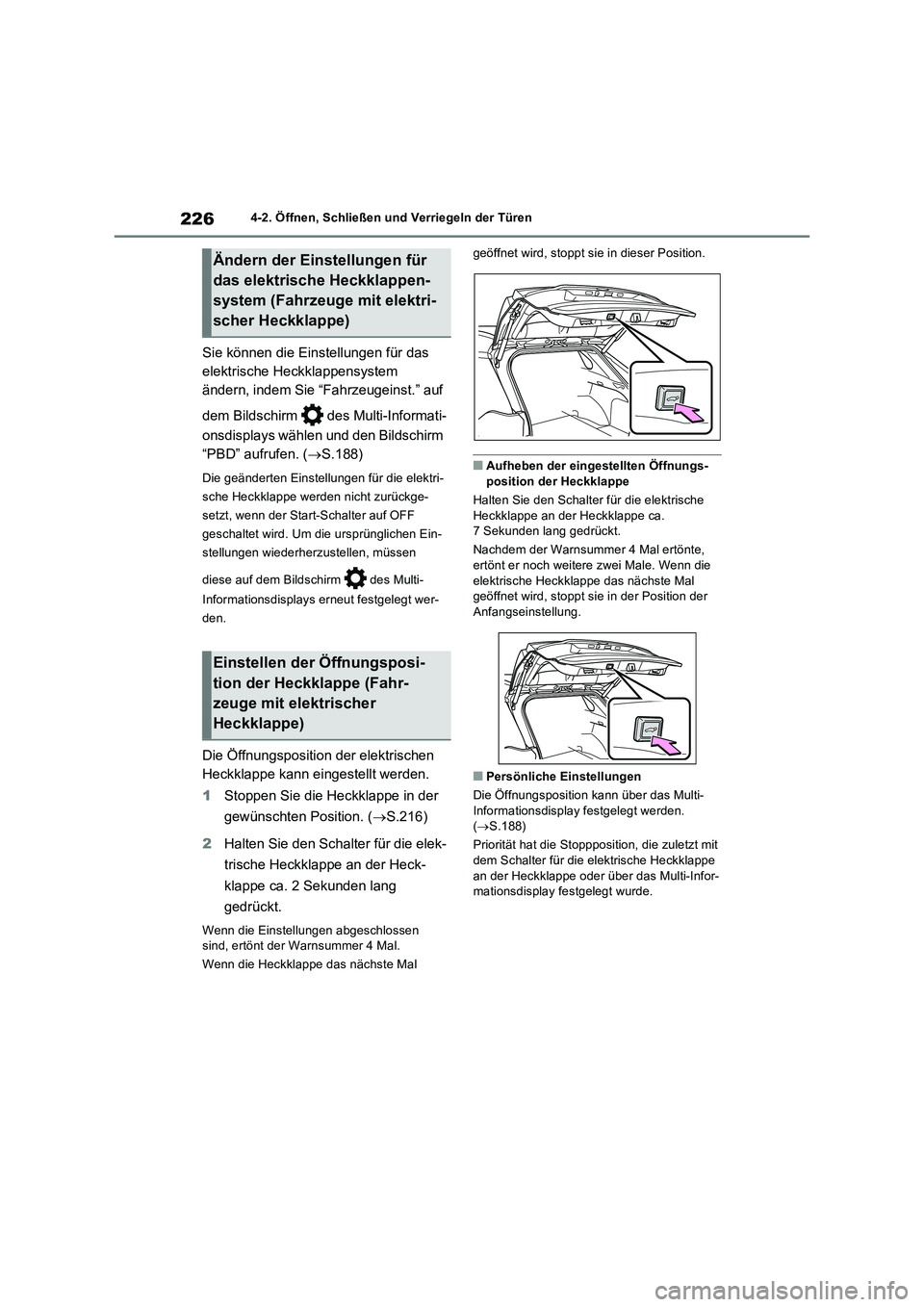

2264-2. Öffnen, Schließen und Verriegeln der Türen
Sie können die Einstellungen für das
elektrische Heckklappensystem
ändern, indem Sie “Fahrzeugeinst.” auf
dem Bildschirm des Multi-Informati-
onsdisplays wählen und den Bildschirm
“PBD” aufrufen. (S.188)
Die geänderten Einstellungen für die elektri-
sche Heckklappe werden nicht zurückge-
setzt, wenn der Start-Schalter auf OFF
geschaltet wird. Um die ursprünglichen Ein-
stellungen wiederherzustellen, müssen
diese auf dem Bildschirm des Multi-
Informationsdisplays erneut festgelegt wer-
den.
Die Öffnungsposition der elektrischen
Heckklappe kann eingestellt werden.
1Stoppen Sie die Heckklappe in der
gewünschten Position. (S.216)
2Halten Sie den Schalter für die elek-
trische Heckklappe an der Heck-
klappe ca. 2 Sekunden lang
gedrückt.
Wenn die Einstellungen abgeschlossen
sind, ertönt der Warnsummer 4 Mal.
Wenn die Heckklappe das nächste Mal geöffnet wird, stoppt sie in dieser Position.
QAufheben der eingestellten Öffnungs-
position der Heckklappe
Halten Sie den Schalter für die elektrische
Heckklappe an der Heckklappe ca.
7 Sekunden lang gedrückt.
Nachdem der Warnsummer 4 Mal ertönte,
ertönt er noch weitere zwei Male. Wenn die
elektrische Heckklappe das nächste Mal
geöffnet wird, stoppt sie in der Position der
Anfangseinstellung.
QPersönliche Einstellungen
Die Öffnungsposition kann über das Multi-
Informationsdisplay festgelegt werden.
(S.188)
Priorität hat die Stoppposition, die zuletzt mit
dem Schalter für die elektrische Heckklappe
an der Heckklappe oder über das Multi-Infor-
mationsdisplay festgelegt wurde.
Ändern der Einstellungen für
das elektrische Heckklappen-
system (Fahrzeuge mit elektri-
scher Heckklappe)
Einstellen der Öffnungsposi-
tion der Heckklappe (Fahr-
zeuge mit elektrischer
Heckklappe)

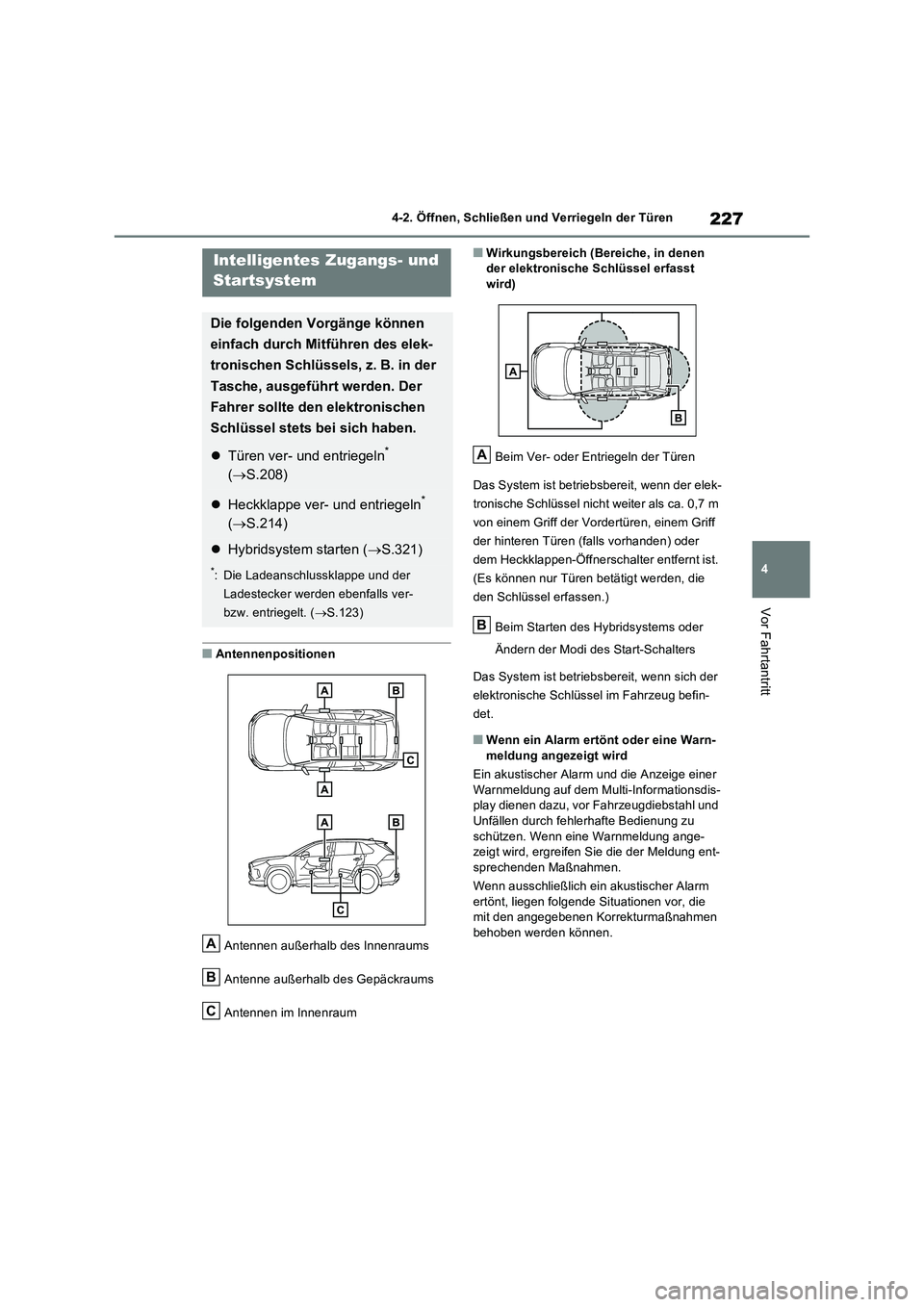

227
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
QAntennenpositionen
Antennen außerhalb des Innenraums
Antenne außerhalb des Gepäckraums
Antennen im Innenraum
QWirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
Beim Ver- oder Entriegeln der Türen
Das System ist betriebsbereit, wenn der elek-
tronische Schlüssel nicht weiter als ca. 0,7 m
von einem Griff der Vordertüren, einem Griff
der hinteren Türen (falls vorhanden) oder
dem Heckklappen-Öffnerschalter entfernt ist.
(Es können nur Türen betätigt werden, die
den Schlüssel erfassen.)
Beim Starten des Hybridsystems oder
Ändern der Modi des Start-Schalters
Das System ist betriebsbereit, wenn sich der
elektronische Schlüssel im Fahrzeug befin-
det.
QWenn ein Alarm ertönt oder eine Warn-
meldung angezeigt wird
Ein akustischer Alarm und die Anzeige einer Warnmeldung auf dem Multi-Informationsdis-play dienen dazu, vor Fahrzeugdiebstahl und
Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung ange-zeigt wird, ergreifen Sie die der Meldung ent-
sprechenden Maßnahmen.
Wenn ausschließlich ein akustischer Alarm ertönt, liegen folgende Situationen vor, die mit den angegebenen Korrekturmaßnahmen
behoben werden können.
Intelligentes Zugangs- und
Startsystem
Die folgenden Vorgänge können
einfach durch Mitführen des elek-
tronischen Schlüssels, z. B. in der
Tasche, ausgeführt werden. Der
Fahrer sollte den elektronischen
Schlüssel stets bei sich haben.
 Türen ver- und entriegeln*
( S.208)
Heckklappe ver- und entriegeln*
( S.214)
Hybridsystem starten (S.321)
*: Die Ladeanschlussklappe und der
Ladestecker werden ebenfalls ver-
bzw. entriegelt. ( S.123)
A
B
C
A
B

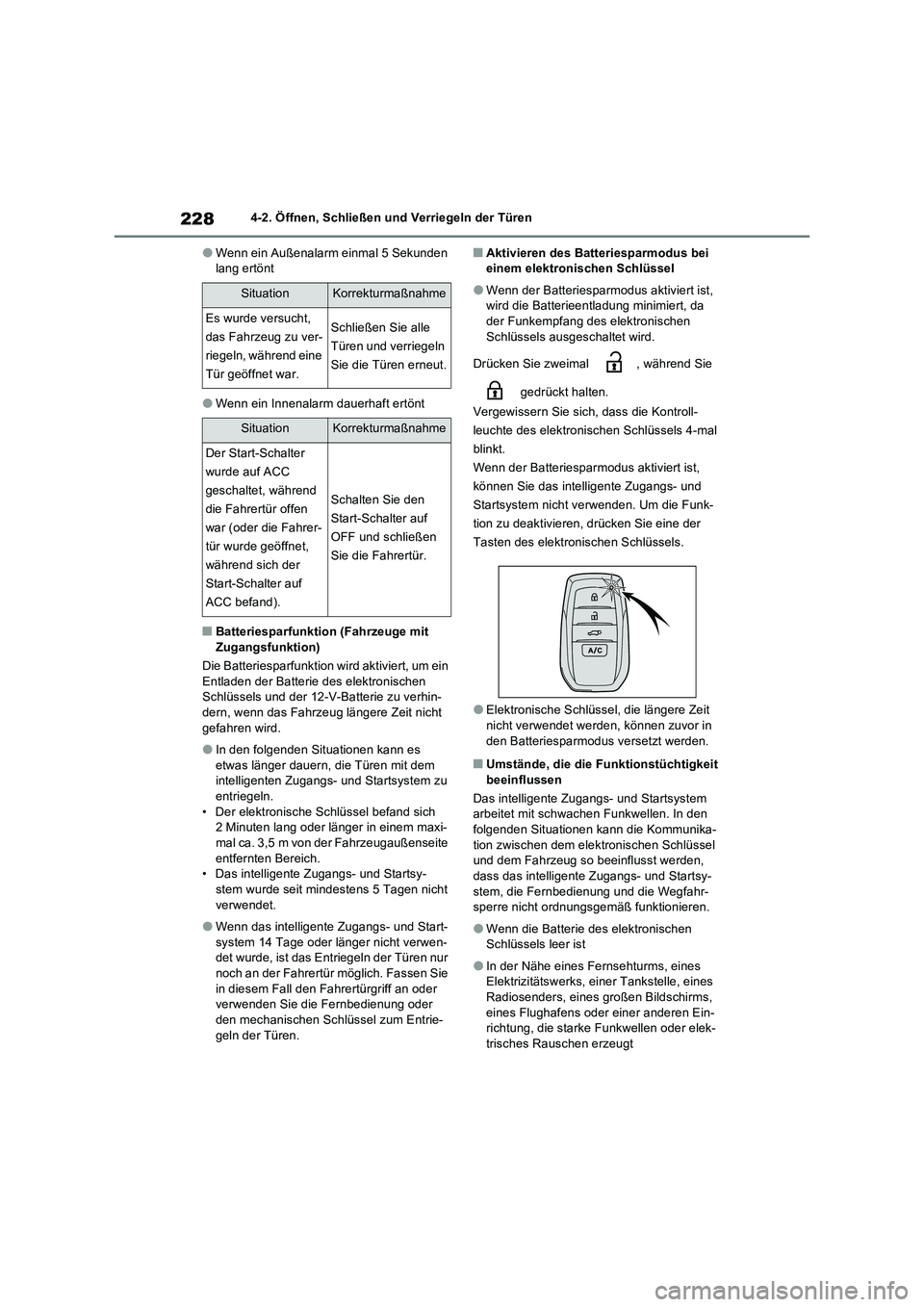

2284-2. Öffnen, Schließen und Verriegeln der Türen
OWenn ein Außenalarm einmal 5 Sekunden lang ertönt
OWenn ein Innenalarm dauerhaft ertönt
QBatteriesparfunktion (Fahrzeuge mit Zugangsfunktion)
Die Batteriesparfunktion wird aktiviert, um ein
Entladen der Batterie des elektronischen Schlüssels und der 12-V-Batterie zu verhin-dern, wenn das Fahrzeug längere Zeit nicht
gefahren wird.
OIn den folgenden Situationen kann es
etwas länger dauern, die Türen mit dem intelligenten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich 2 Minuten lang oder länger in einem maxi-mal ca. 3,5 m von der Fahrzeugaußenseite
entfernten Bereich. • Das intelligente Zugangs- und Startsy-stem wurde seit mindestens 5 Tagen nicht
verwendet.
OWenn das intelligente Zugangs- und Start-
system 14 Tage oder länger nicht verwen- det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen Sie
in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Entrie-
geln der Türen.
QAktivieren des Batteriesparmodus bei einem elektronischen Schlüssel
OWenn der Batteriesparm odus aktiviert ist, wird die Batterieentladung minimiert, da der Funkempfang des elektronischen
Schlüssels ausgeschaltet wird.
Drücken Sie zweimal , während Sie
gedrückt halten.
Vergewissern Sie sich, dass die Kontroll-
leuchte des elektronischen Schlüssels 4-mal
blinkt.
Wenn der Batteriesparm odus aktiviert ist,
können Sie das intelligente Zugangs- und
Startsystem nicht verwenden. Um die Funk-
tion zu deaktivieren, drücken Sie eine der
Tasten des elektronischen Schlüssels.
OElektronische Schlüssel, die längere Zeit nicht verwendet werden, können zuvor in
den Batteriesparmodus versetzt werden.
QUmstände, die die Funktionstüchtigkeit beeinflussen
Das intelligente Zugangs- und Startsystem arbeitet mit schwachen Funkwellen. In den
folgenden Situationen kann die Kommunika- tion zwischen dem elektronischen Schlüssel und dem Fahrzeug so beeinflusst werden,
dass das intelligente Zugangs- und Startsy- stem, die Fernbedienung und die Wegfahr-sperre nicht ordnungsgemäß funktionieren.
OWenn die Batterie des elektronischen Schlüssels leer ist
OIn der Nähe eines Fernsehturms, eines Elektrizitätswerks, einer Tankstelle, eines
Radiosenders, eines großen Bildschirms, eines Flughafens oder einer anderen Ein-richtung, die starke Funkwellen oder elek-
trisches Rauschen erzeugt
SituationKorrekturmaßnahme
Es wurde versucht,
das Fahrzeug zu ver-
riegeln, während eine
Tür geöffnet war.
Schließen Sie alle
Türen und verriegeln
Sie die Türen erneut.
SituationKorrekturmaßnahme
Der Start-Schalter
wurde auf ACC
geschaltet, während
die Fahrertür offen
war (oder die Fahrer-
tür wurde geöffnet,
während sich der
Start-Schalter auf
ACC befand).
Schalten Sie den
Start-Schalter auf
OFF und schließen
Sie die Fahrertür.
