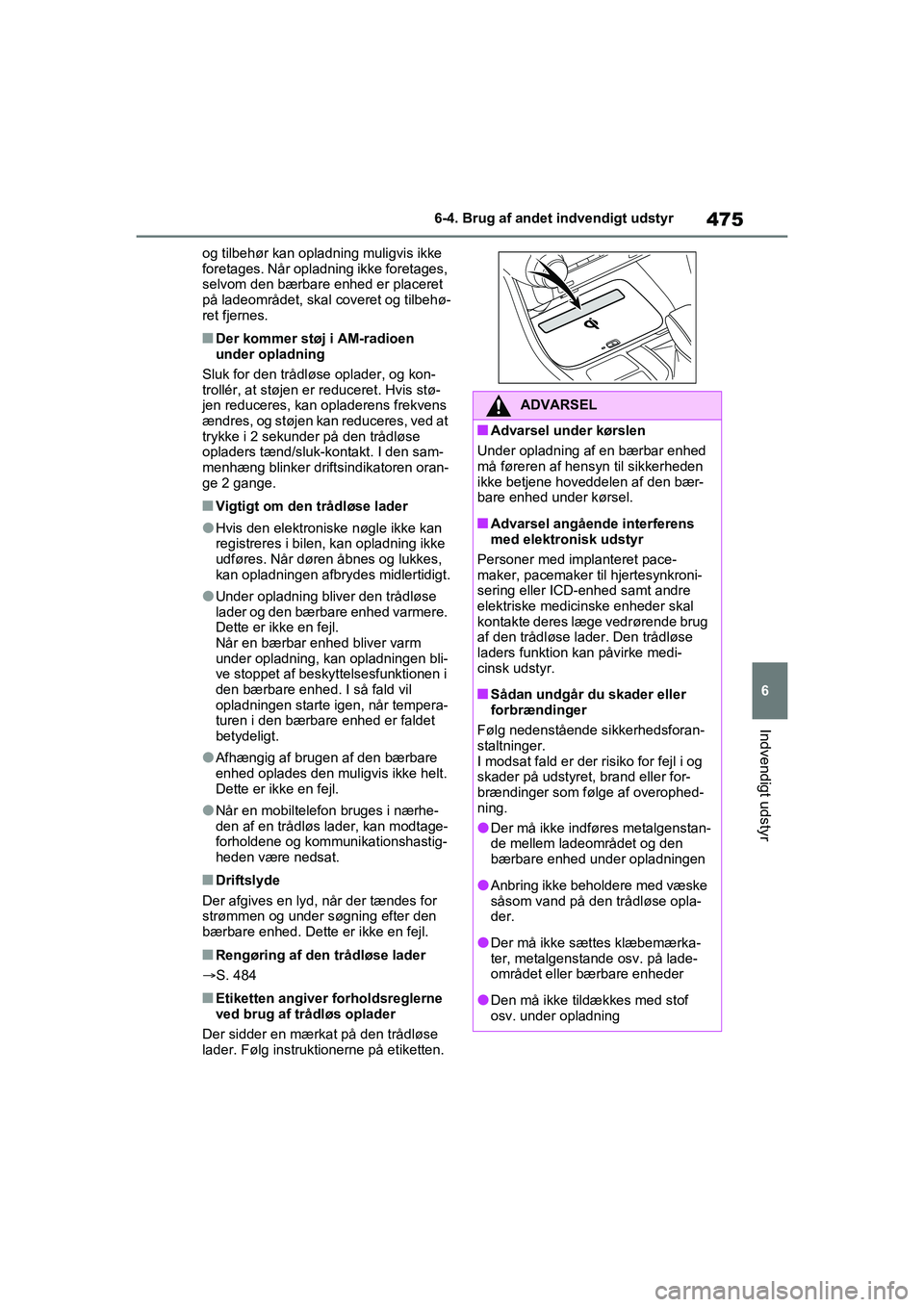

475
6
6-4. Brug af andet indvendigt udstyr
Indvendigt udstyr
og tilbehør kan opladning muligvis ikke
foretages. Når opladning ikke foretages,
selvom den bærbare enhed er placeret
på ladeområdet, skal coveret og tilbehø-
ret fjernes.
nDer kommer støj i AM-radioen
under opladning
Sluk for den trådløse oplader, og kon-
trollér, at støjen er reduceret. Hvis stø-
jen reduceres, kan opladerens frekvens
ændres, og støjen kan reduceres, ved at
trykke i 2 sekunder på den trådløse
opladers tænd/sluk-kontakt. I den sam-
menhæng blinker driftsindikatoren oran-
ge 2 gange.
nVigtigt om den trådløse lader
lHvis den elektroniske nøgle ikke kan
registreres i bilen, kan opladning ikke
udføres. Når døren åbnes og lukkes,
kan opladningen afbrydes midlertidigt.
lUnder opladning bliver den trådløse
lader og den bærbare enhed varmere.
Dette er ikke en fejl.
Når en bærbar enhed bliver varm
under opladning, kan opladningen bli-
ve stoppet af beskyttelsesfunktionen i
den bærbare enhed. I så fald vil
opladningen starte igen, når tempera-
turen i den bærbare enhed er faldet
betydeligt.
lAfhængig af brugen af den bærbare
enhed oplades den muligvis ikke helt.
Dette er ikke en fejl.
lNår en mobiltelefon bruges i nærhe-
den af en trådløs lader, kan modtage-
forholdene og kommunikationshastig-
heden være nedsat.
nDriftslyde
Der afgives en lyd, når der tændes for
strømmen og under søgning efter den
bærbare enhed. Dette er ikke en fejl.
nRengøring af den trådløse lader
S. 484
nEtiketten angiver forholdsreglerne
ved brug af trådløs oplader
Der sidder en mærkat på den trådløse
lader. Følg instrukt ionerne på etiketten.
ADVARSEL
nAdvarsel under kørslen
Under opladning af en bærbar enhed
må føreren af hensyn til sikkerheden
ikke betjene hoveddelen af den bær-
bare enhed under kørsel.
nAdvarsel angående interferens
med elektronisk udstyr
Personer med implanteret pace-
maker, pacemaker til hjertesynkroni-
sering eller ICD-enhed samt andre
elektriske medicinske enheder skal
kontakte deres læge vedrørende brug
af den trådløse lader. Den trådløse
laders funktion kan påvirke medi-
cinsk udstyr.
nSådan undgår du skader eller
forbrændinger
Følg nedenstående sikkerhedsforan-
staltninger.
I modsat fald er der risiko for fejl i og
skader på udstyret, brand eller for-
brændinger som følge af overophed-
ning.
lDer må ikke indføres metalgenstan-
de mellem ladeområdet og den
bærbare enhed under opladningen
lAnbring ikke beholdere med væske
såsom vand på den trådløse opla-
der.
lDer må ikke sættes klæbemærka-
ter, metalgenstande osv. på lade-
området eller bærbare enheder
lDen må ikke tildækkes med stof
osv. under opladning
OM42E06DK.book Page 475 Thursday, February 18, 2021 5:07 PM

529
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
8
Montér griberen ved hjælp af en
stjerneskruetrækker.
nRengøring af luftindsugningsdysen
lStøv i luftindsugningsdysen kan påvir-
ke kølingen af DC/DC-omformeren.
Hvis DC/DC-omformerens køleydel-
se/kølekapacitet bliver begrænset,
kan 12-voltsbatteriet blive afladet.
Luftindsugningsdysen skal efterses og
rengøres regelmæssigt.
lForkert håndtering af luftindsugnings-
dysens afdækning og filter kan medfø-
re skader på disse. Hvis du er i tvivl
om, hvordan filteret skal rengøres,
skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
nHvis "Tid til service af DC/DC-
omformerens køledele. Se instruk-
tionsbog" vises på multi-informati-
onsdisplayet
lHvis denne advarselsmeddelelse
vises på multi-informationsdisplayet,
skal afdækningen til luftindsugnings-
dysen fjernes og filteret rengøres.
(S. 527)
lEfter rengøring af luftindsugningsdy-
sen skal du starte hybridsystemet og
kontrollere, at advarselsmeddelelsen
ikke længere vises.
Der kan gå ca. 20 minutter, fra hybrid-
systemet er startet, til advarselsmed-
delelsen forsvinder. Hvis advar-
selsmeddelelsen ikke slukker, skal
bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
ADVARSEL
nRengøring af luftindsugningsdy-
sen
lBrug ikke vand eller andre væsker
til rengøring af luftindsugningsdy-
sen. Hvis der kommer vand på
DC/DC-omformeren eller andre
dele, kan der ske funktionsfejl eller
opstå brand.
lFør luftdysens gitter rengøres, er
det vigtigt, at tæ ndingskontakten er
slået fra, så hybridsystemet er
deaktiveret.
BEMÆRK
nRengøring af luftindsugningsdy-
sen
Ved rengøring af luftindsugningsdy-
sen må støv og tilstopning kun fjernes
ved hjælp af støvsugning. Ved brug af
trykluftspistol m.m. til udblæsning af
støv og tilstopning kan støvet eller til-
stopningen trykkes ind i luftindsug-
ningsdysen, hvilket kan påvirke
DC/DC-omformerens ydelse og med-
føre fejlfunktion.
nSådan undgår du skader på bilen
lDer må ikke komme vand eller
fremmedlegemer i luftindsugnings-
ventilen, mens afdækningen er
afmonteret.
lDet afmonterede filter skal håndte-
res forsigtigt, så det ikke beskadi-
ges. Hvis filteret er beskadiget, skal
det udskiftes hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
OM42E06DK.book Page 529 Thursday, February 18, 2021 5:07 PM

8

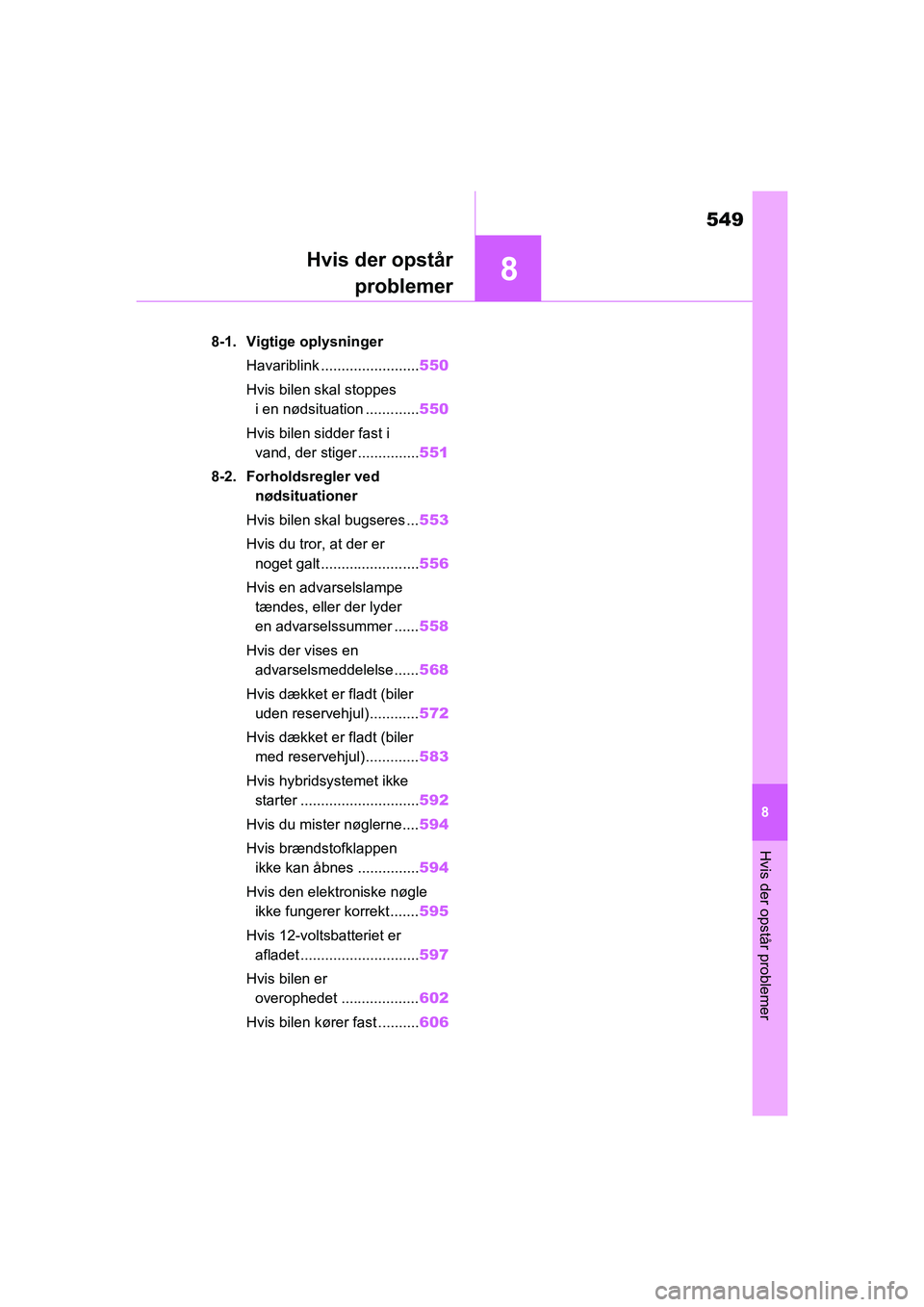

549
8
Hvis der opstår problemer
Hvis der opstårproblemer
8-1. Vigtige oplysninger
Havariblink ........................ 550
Hvis bilen skal stoppes i en nødsituation ............. 550
Hvis bilen sidder fast i vand, der stiger ............... 551
8-2. Forholdsregler ved nødsituationer
Hvis bilen skal bugseres ... 553
Hvis du tror, at der er noget galt ........................ 556
Hvis en advarselslampe tændes, eller der lyder
en advarselssummer ...... 558
Hvis der vises en advarselsmeddelelse ...... 568
Hvis dækket er fladt (biler uden reservehjul) ............ 572
Hvis dækket er fladt (biler med reservehjul) ............. 583
Hvis hybridsystemet ikke starter ............................. 592
Hvis du mister nøglerne.... 594
Hvis brændstofklappen ikke kan åbnes ............... 594
Hvis den elektroniske nøgle ikke fungerer korrekt ....... 595
Hvis 12-voltsbatteriet er afladet ............................. 597
Hvis bilen er overophedet ................... 602
Hvis bilen kører fast .......... 606
OM42E06DK.book Page 549 Thursday, February 18, 2021 5:07 PM

569
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
systemer til sikker og let kørsel som fx
PCS (pre-collision-systemet) (hvis mon-
teret) eller den dynamiske fartpilot med
radar og fuldt hastighedsområde (hvis
monteret) er aktive. Hvis der vises en
advarsel, skal du sænke farten eller føl-
ge de instruktioner,
der vises på multi-
informationsdisplayet.
• Der vises en advarselsmeddelelse, når bremseprioriteringssystemet er
aktivt. ( S. 297, 564)
• Der vises en advarselsmeddelelse, når kør-start-kontrol eller parkerings-
bremseassistentfun ktionen (hvis mon-
teret) er aktiv ( S. 297, 414). Følg
instruktionerne på multi-informations-
displayet.
lHvis der vises en meddelelse vedrø-
rende betjening af tændingskontakten
Der vises en instruktion vedrørende
betjening af tændingskontakten, når der
udføres en forkert procedure for start af
hybridsystemet, eller når tændingskon-
takten betjenes forkert. Følg instruktio-
nerne på multi-informationsdisplayet for
at betjene tændingskontakten igen.
lHvis der vises en meddelelse om
betjening af gearvælgeren
For at undgå, at der vælges forkert gear-
position, eller bilen bevæger sig uventet,
kan der blive vist en meddelelse med
krav om flytning af gearvælgeren på
multi-informationsdisplayet. I så fald
skal du følge instrukserne i meddelelsen
og flytte gearvælgeren.
lHvis der vises en meddelelse om en
åbn/luk-tilstand for en del eller påfyld-
ning af en væske
Kontrollér den del, der vises på multi-
informationsdisplayet eller via advar-
selslampen, og foretag afhjælpning,
f.eks. ved at lukke en åben dør eller
påfylde væsken.
nKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, hvis der vises en
meddelelse, som beder dig gøre
dette
Det system eller den del, der vises på
multi-informationsdisplayet, er defekt.
Få straks bilen efterset hos en autorise-
ret Toyota-forhandler /-reparatør eller
andre kvalificerede fagfolk.
nHvis der vises en meddelelse, som
angiver, at du skal læse i instrukti-
onsbogen
lHvis nedenstående meddelelser
vises, skal de tilhørende instruktioner
følges.
• "Blind Spot Monitor ikke tilgængelig" (S. 388, 568)
• "RCTA ikke tilgængelig" ( S. 388,
568)
• "Motoren er overophedet" ( S. 602)
• "Udstødningsfilter fuldt" (S. 430)
lHvis følgende meddelelser vises, kan
der være en fejl. Stands straks bilen
på et sted, hvor dette er sikkert, og
kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk. Det kan være farligt at
fortsætte med at køre.
• "Fejl i opladningssystem tilsluttet stik-
kontakt"
• "Fejl i hybridsystemet"
• "Charging System Malfunction"
• "Tjek motor"
• "Fejl i hybridsystemets batteri"
• "Accelerator-fejl"
• "Fejl på Smart Entry- og Start-system"
lHvis følgende meddelelser vises, kan
der være en fejl. Få straks bilen efter-
set hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
• "Lavt olietryk"
• "Lav bremsekraft"
lHvis en eller flere af følgende medde-
lelser vises på mu lti-informationsdis-
playet, kan bilen være løbet tør for
brændstof. Stop bile n et sikkert sted,
og tank bilen op, hvis brændstofni-
veauet er lavt.
OM42E06DK.book Page 569 Thursday, February 18, 2021 5:07 PM

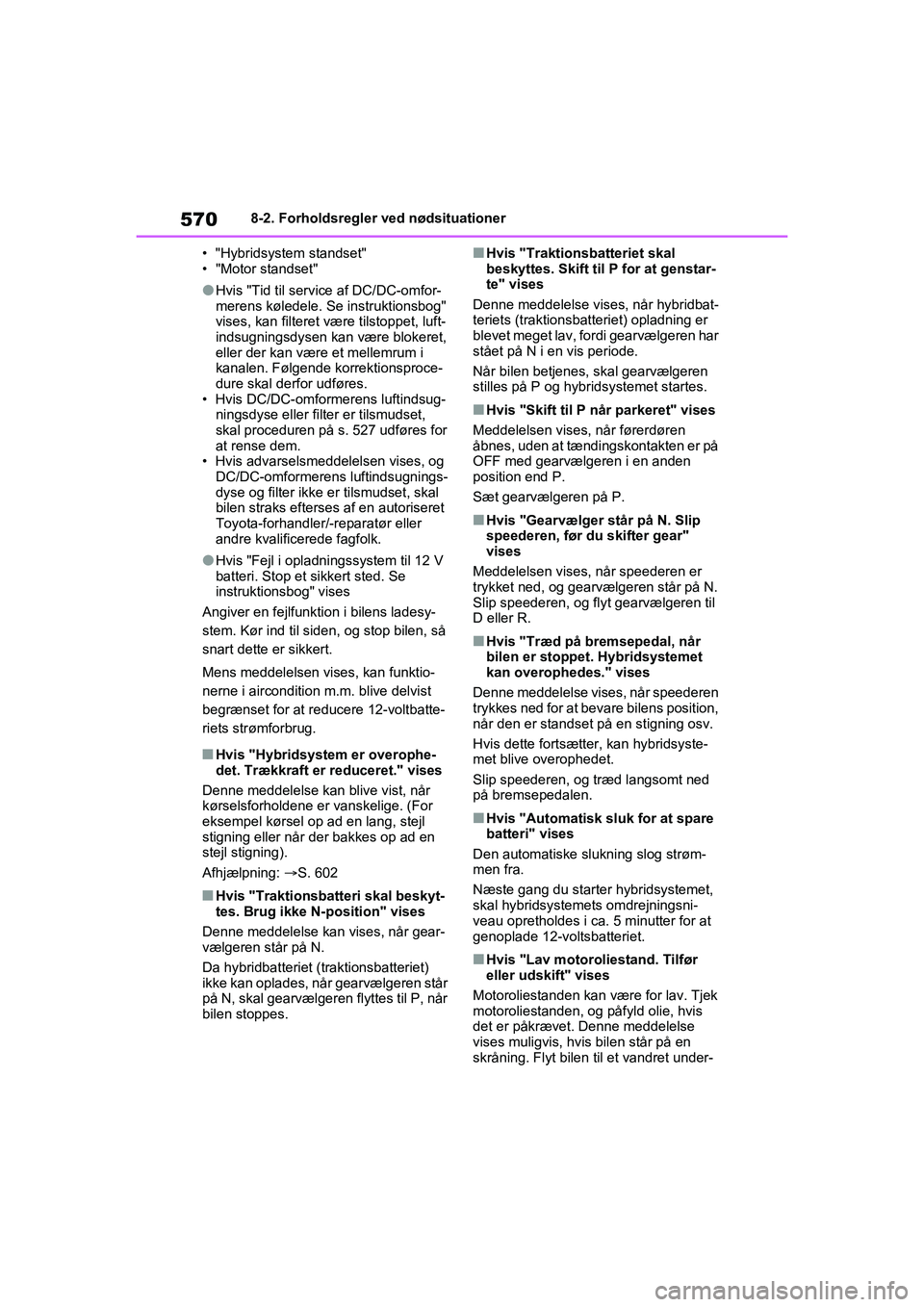

5708-2. Forholdsregler ved nødsituationer
• "Hybridsystem standset"
• "Motor standset"
lHvis "Tid til service af DC/DC-omfor-
merens køledele. Se instruktionsbog"
vises, kan filteret være tilstoppet, luft-
indsugningsdysen kan være blokeret,
eller der kan være et mellemrum i
kanalen. Følgende korrektionsproce-
dure skal derfor udføres.
• Hvis DC/DC-omformerens luftindsug- ningsdyse eller filter er tilsmudset,
skal proceduren på s. 527 udføres for
at rense dem.
• Hvis advarselsmeddelelsen vises, og
DC/DC-omformerens luftindsugnings-
dyse og filter ikke er tilsmudset, skal
bilen straks efterses af en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
lHvis "Fejl i opladningssystem til 12 V
batteri. Stop et sikkert sted. Se
instruktionsbog" vises
Angiver en fejlfunktion i bilens ladesy-
stem. Kør ind til siden, og stop bilen, så
snart dette er sikkert.
Mens meddelelsen vises, kan funktio-
nerne i aircondition m.m. blive delvist
begrænset for at reducere 12-voltbatte-
riets strømforbrug.
nHvis "Hybridsystem er overophe-
det. Trækkraft er reduceret." vises
Denne meddelelse kan blive vist, når
kørselsforholdene er vanskelige. (For
eksempel kørsel op ad en lang, stejl
stigning eller når der bakkes op ad en
stejl stigning).
Afhjælpning: S. 602
nHvis "Traktionsbatteri skal beskyt-
tes. Brug ikke N-position" vises
Denne meddelelse kan vises, når gear-
vælgeren står på N.
Da hybridbatteriet (traktionsbatteriet)
ikke kan oplades, når gearvælgeren står
på N, skal gearvælgeren flyttes til P, når
bilen stoppes.
nHvis "Traktionsbatteriet skal
beskyttes. Skift til P for at genstar-
te" vises
Denne meddelelse vises, når hybridbat-
teriets (traktionsbatteriet) opladning er
blevet meget lav, fordi gearvælgeren har
stået på N i en vis periode.
Når bilen betjenes, skal gearvælgeren
stilles på P og hybr idsystemet startes.
nHvis "Skift til P når parkeret" vises
Meddelelsen vises, når førerdøren
åbnes, uden at tændingskontakten er på
OFF med gearvælgeren i en anden
position end P.
Sæt gearvælgeren på P.
nHvis "Gearvælger står på N. Slip
speederen, før du skifter gear"
vises
Meddelelsen vises, når speederen er
trykket ned, og gearvælgeren står på N.
Slip speederen, og flyt gearvælgeren til
D eller R.
nHvis "Træd på bremsepedal, når
bilen er stoppet. Hybridsystemet
kan overophedes." vises
Denne meddelelse vises, når speederen
trykkes ned for at bevare bilens position,
når den er standset på en stigning osv.
Hvis dette fortsætte r, kan hybridsyste-
met blive overophedet.
Slip speederen, og træd langsomt ned
på bremsepedalen.
nHvis "Automatisk sluk for at spare
batteri" vises
Den automatiske slukning slog strøm-
men fra.
Næste gang du starter hybridsystemet,
skal hybridsystemets omdrejningsni-
veau opretholdes i ca. 5 minutter for at
genoplade 12-voltsbatteriet.
nHvis "Lav motoroliestand. Tilfør
eller udskift" vises
Motoroliestanden kan være for lav. Tjek
motoroliestanden, og påfyld olie, hvis
det er påkrævet. Denne meddelelse
vises muligvis, hvis bilen står på en
skråning. Flyt bilen til et vandret under-
OM42E06DK.book Page 570 Thursday, February 18, 2021 5:07 PM

585
8

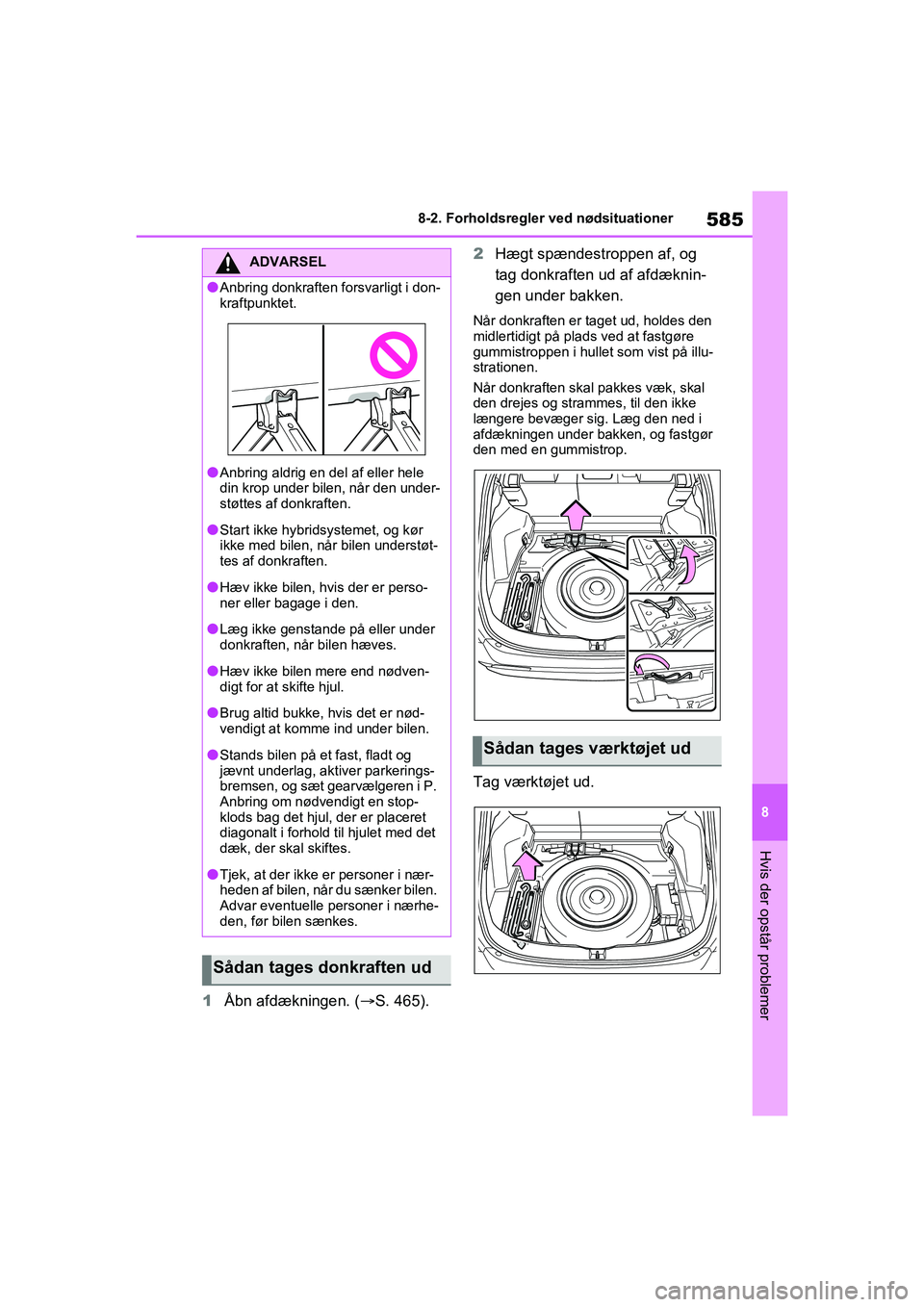

8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
1
Åbn afdækningen. ( S. 465). 2
Hægt spændestroppen af, og
tag donkraften ud af afdæknin-
gen under bakken.
Når donkraften er taget ud, holdes den
midlertidigt på plads ved at fastgøre
gummistroppen i hullet som vist på illu-
strationen.
Når donkraften skal pakkes væk, skal
den drejes og strammes, til den ikke
længere bevæger sig. Læg den ned i
afdækningen under bakken, og fastgør
den med en gummistrop.
Tag værktøjet ud.
ADVARSEL
lAnbring donkraften forsvarligt i don-
kraftpunktet.
lAnbring aldrig en del af eller hele
din krop under bilen, når den under-
støttes af donkraften.
lStart ikke hybridsystemet, og kør
ikke med bilen, når bilen understøt-
tes af donkraften.
lHæv ikke bilen, hvis der er perso-
ner eller bagage i den.
lLæg ikke genstande på eller under
donkraften, når bilen hæves.
lHæv ikke bilen mere end nødven-
digt for at skifte hjul.
lBrug altid bukke, hvis det er nød-
vendigt at komme ind under bilen.
lStands bilen på et fast, fladt og
jævnt underlag, aktiver parkerings-
bremsen, og sæt gearvælgeren i P.
Anbring om nødvendigt en stop-
klods bag det hjul, der er placeret
diagonalt i forhold til hjulet med det
dæk, der skal skiftes.
lTjek, at der ikke er personer i nær-
heden af bilen, når du sænker bilen.
Advar eventuelle personer i nærhe-
den, før bilen sænkes.
Sådan tages donkraften ud
Sådan tages værktøjet ud
OM42E06DK.book Page 585 Thursday, February 18, 2021 5:07 PM

6028-2. Forholdsregler ved nødsituationer
nHvis advarselslampen for høj
kølervæsketemperatur tæn-
der eller blinker, eller "Moto-
ren er overophedet. Stop et
sikkert sted. Se instruktions-
bogen" vises på multi-infor-
mationsdisplayet
1 Stands bilen et sikkert sted, sluk
for airconditionsystemet, og
stands derefter hybridsystemet.
2 Hvis der er damp:
Løft forsigtigt mo torhjelmen, når
dampen er stilnet af.
Hvis der ikke er damp:
Løft forsigtigt motorhjelmen.
BEMÆRK
nVed håndtering af startkabler
Pas på, at startkablerne ikke vikler sig
ind i køleventilatoren el. lign.
nForebyggelse af skader på bilen
I nødsituationer kan den særlige start-
hjælpsterminal bruges til at oplade
12-voltsbatteriet ved hjælp af en
anden bil. Den kan ikke bruges til at
give en anden bil starthjælp.
Hvis bilen er
overophedet
Følgende kan betyde, at bilen
er overophedet.
 Advarselslampen for høj køler-
væsketemperatur ( S. 168)
tænder eller blinker, eller
hybridsystemet mister kraft.
(Bilens hastighed øges for
eksempel ikke).
 "Motoren er overophedet. Stop
et sikkert sted. Se instruktions-
bogen" vises på multi-informa-
tionsdisplayet.
 Der kommer damp op af køler-
hjelmen.
Afhjælpning
OM42E06DK.book Page 602 Thursday, February 18, 2021 5:07 PM

603
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
3
Kontrollér slanger og køler for
lækage, når hybridsystemet er
kølet tilstrækkelig af.
Køler
Køleventilator
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
4 Væskestanden er i orden, hvis
den ligger mellem stregerne
"FULL" og "LOW" på beholderen.
Beholder
"FULL"-streg
"LOW"-streg
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til rådig-
hed. Hvis der er påfyldt vand i en nødsituati-
on, skal bilen efterses hos en autorise-
ret Toyota-forhandler
/-reparatør eller
andre kvalificerede fagfolk så hurtigt
som muligt.
6 Start hybridsystemet, og tænd for
airconditionsystemet for at kon-
trollere, at køleventilatoren funge-
rer, og om der lækker kølervæske
fra køler eller slanger.
Ventilatoren går i gang, hvis der tæn-
des for airconditionsystemet umiddel-
bart efter en koldstart. Bekræft, at venti-
latoren kører, ved at tjekke ventilatorly-
den og luftstrømmen. Stil kontakten til
temperaturstyring på "LO", og drej
"A/C"-knappen til og fra, hvis det er
vanskeligt at tjekke dette. Tænd og sluk
herefter gentagne gange for airconditi-
onsystemet. (Ved frosttemperaturer går
ventilatoren muligvis ikke i gang).
7 Hvis ventilatoren ikke kører:
Stands straks hybridsystemet,
og kontakt en autoriseret
Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Hvis ventilatoren kører:
Få bilen efterset hos den nær-
meste autoriserede Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
8 Kontrollér, om "Motoren er over-
ophedet. Stop et sikkert sted. Se
instruktionsbogen" vises på mul-
ti-informationsdisplayet.
A
B
A
B
C
OM42E06DK.book Page 603 Thursday, February 18, 2021 5:07 PM

6048-2. Forholdsregler ved nødsituationer
Hvis meddelelsen ikke slukkes:
Stands hybridsystemet, og kon-
takt en autoriseret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis meddelelsen ikke vises:
Få bilen efterset hos den nær-
meste autorisere de Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
nHvis "Hybridsystemet er over-
ophedet. Nedsat effekt" vises
på multi-informationsdisplayet
1 Stands bilen et sikkert sted.
2 Stop hybridsystemet, og løft for-
sigtigt motorhjelmen.
3 Kontrollér slanger og køler for
lækage, når hybridsystemet er
kølet af.
Køler
Køleventilator
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
4 Væskestanden er i orden, hvis
den ligger mellem stregerne "FULL" og "LOW" på beholde-
ren.
Beholder
"FULL"-streg
"LOW"-streg
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til elstyre-
enheden til rådighed.
Hvis der er påfyldt vand i en nødsituati-
on, skal bilen efterses hos en autorise-
ret Toyota-forhandler /-reparatør eller
andre kvalificerede fagfolk så hurtigt
som muligt.
6 Når hybridsystemet er stoppet,
og der er ventet i mindst 5
minutter, kan du starte hybridsy-
stemet igen og tjekke multi-
informationsdisplayet.
Hvis meddelelsen ikke slukkes:
Stands hybridsystemet, og kon-
A
B
A
B
C
OM42E06DK.book Page 604 Thursday, February 18, 2021 5:07 PM

605
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer

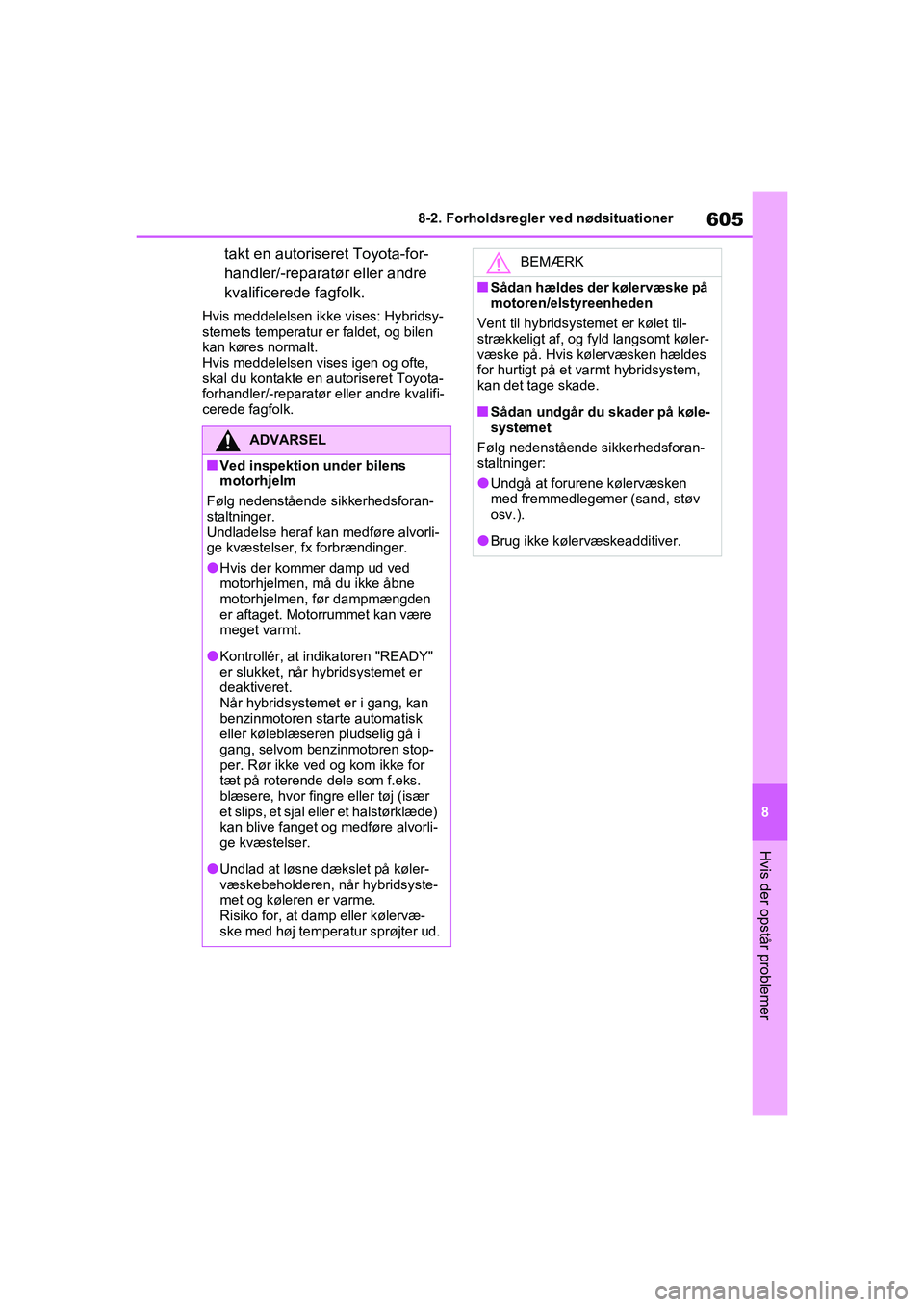

takt en autorise
ret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis meddelelsen ikke vises: Hybridsy-
stemets temperatur er faldet, og bilen
kan køres normalt.
Hvis meddelelsen vises igen og ofte,
skal du kontakte en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
ADVARSEL
nVed inspektion under bilens
motorhjelm
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre alvorli-
ge kvæstelser, fx forbrændinger.
lHvis der kommer damp ud ved
motorhjelmen, må du ikke åbne
motorhjelmen, før dampmængden
er aftaget. Motorrummet kan være
meget varmt.
lKontrollér, at indikatoren "READY"
er slukket, når hybridsystemet er
deaktiveret.
Når hybridsystemet er i gang, kan
benzinmotoren starte automatisk
eller køleblæseren pludselig gå i
gang, selvom benzinmotoren stop-
per. Rør ikke ved og kom ikke for
tæt på roterende dele som f.eks.
blæsere, hvor fingre eller tøj (især
et slips, et sjal eller et halstørklæde)
kan blive fanget og medføre alvorli-
ge kvæstelser.
lUndlad at løsne dækslet på køler-
væskebeholderen, når hybridsyste-
met og køleren er varme.
Risiko for, at da mp eller kølervæ-
ske med høj temperatur sprøjter ud.
BEMÆRK
nSådan hældes der kølervæske på
motoren/elstyreenheden
Vent til hybridsystemet er kølet til-
strækkeligt af, og fyld langsomt køler-
væske på. Hvis kølervæsken hældes
for hurtigt på et varmt hybridsystem,
kan det tage skade.
nSådan undgår du skader på køle-
systemet
Følg nedenstående sikkerhedsforan-
staltninger:
lUndgå at forurene kølervæsken
med fremmedlegemer (sand, støv
osv.).
lBrug ikke kølervæskeadditiver.
OM42E06DK.book Page 605 Thursday, February 18, 2021 5:07 PM
