display TOYOTA RAV4 PLUG-IN HYBRID 2021 Brugsanvisning (in Danish)

RAV4 Plug-in Hybrid OM42E06DK
1
6 5
4
3
2
8
7
9
RAV4 PHV
OM42E06DK
L/O 2021/02

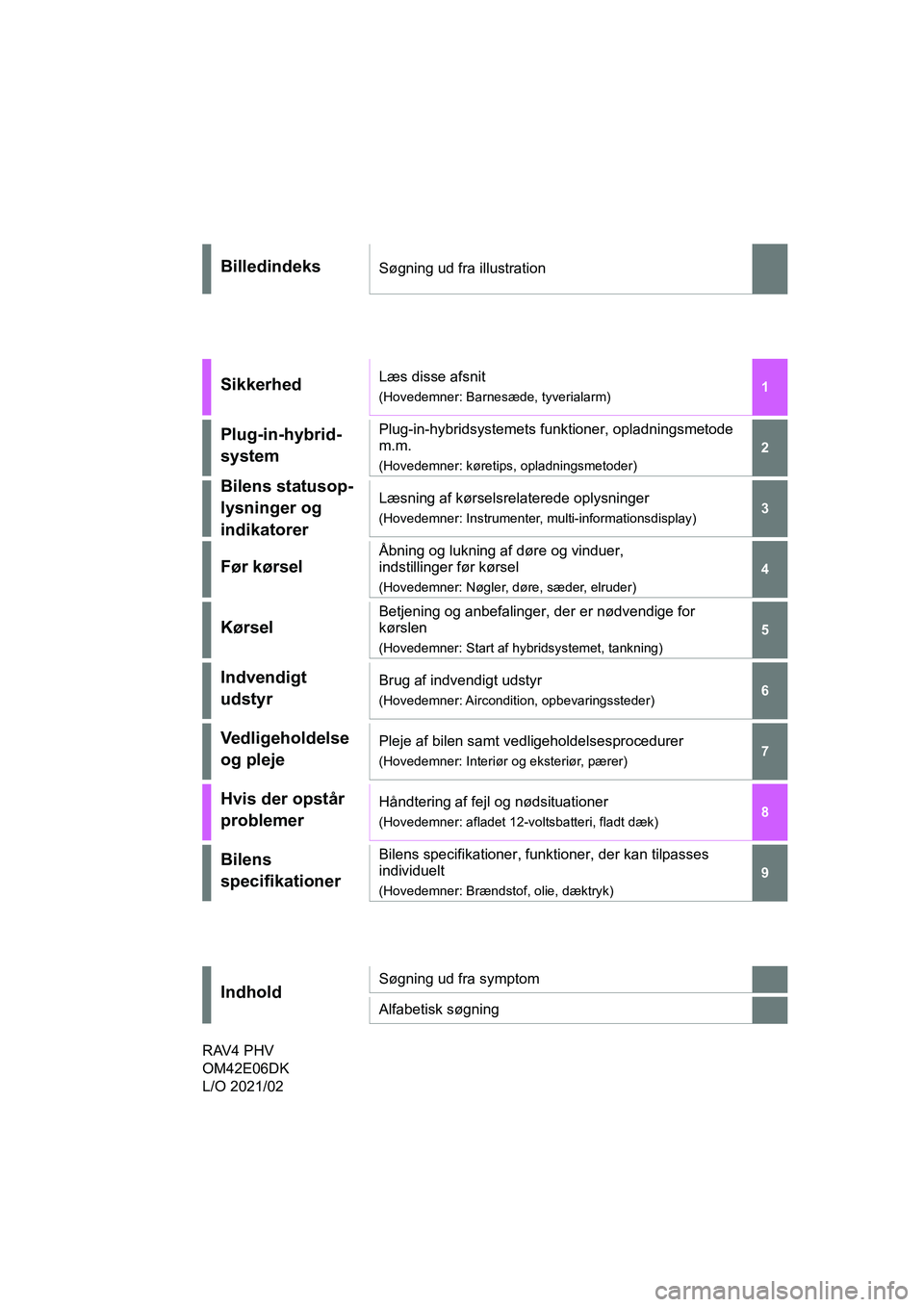

BilledindeksSøgning ud fra illustration
Sikkerhed Læs disse afsnit
(Hovedemner: Barnesæde, tyverialarm)
Plug-in-hybrid-
systemPlug-in-hybridsystemets funktioner, opladningsmetode
m.m.
(Hovedemner: køretips, opladningsmetoder)
Bilens statusop-
lysninger og
indikatorerLæsning af kørselsrelaterede oplysninger
(Hovedemner: Instrumenter, multi-informationsdisplay)
Før kørsel
Åbning og lukning af døre og vinduer,
indstillinger før kørsel
(Hovedemner: Nøgler, døre, sæder, elruder)
Kørsel
Betjening og anbefalinger, der er nødvendige for
kørslen
(Hovedemner: Start af hybridsystemet, tankning)
Indvendigt
udstyrBrug af indvendigt udstyr
(Hovedemner: Aircondition, opbevaringssteder)
Vedligeholdelse
og plejePleje af bilen samt vedligeholdelsesprocedurer
(Hovedemner: Interiør og eksteriør, pærer)
Hvis der opstår
problemerHåndtering af fejl og nødsituationer
(Hovedemner: afladet 12-voltsbatteri, fladt dæk)
Bilens
specifikationerBilens specifikationer, funktioner, der kan tilpasses
individuelt
(Hovedemner: Brændstof, olie, dæktryk)
IndholdSøgning ud fra symptom
Alfabetisk søgning
OM42E06DK.book Page 1 Thursd ay, February 18, 2021 5:07 PM

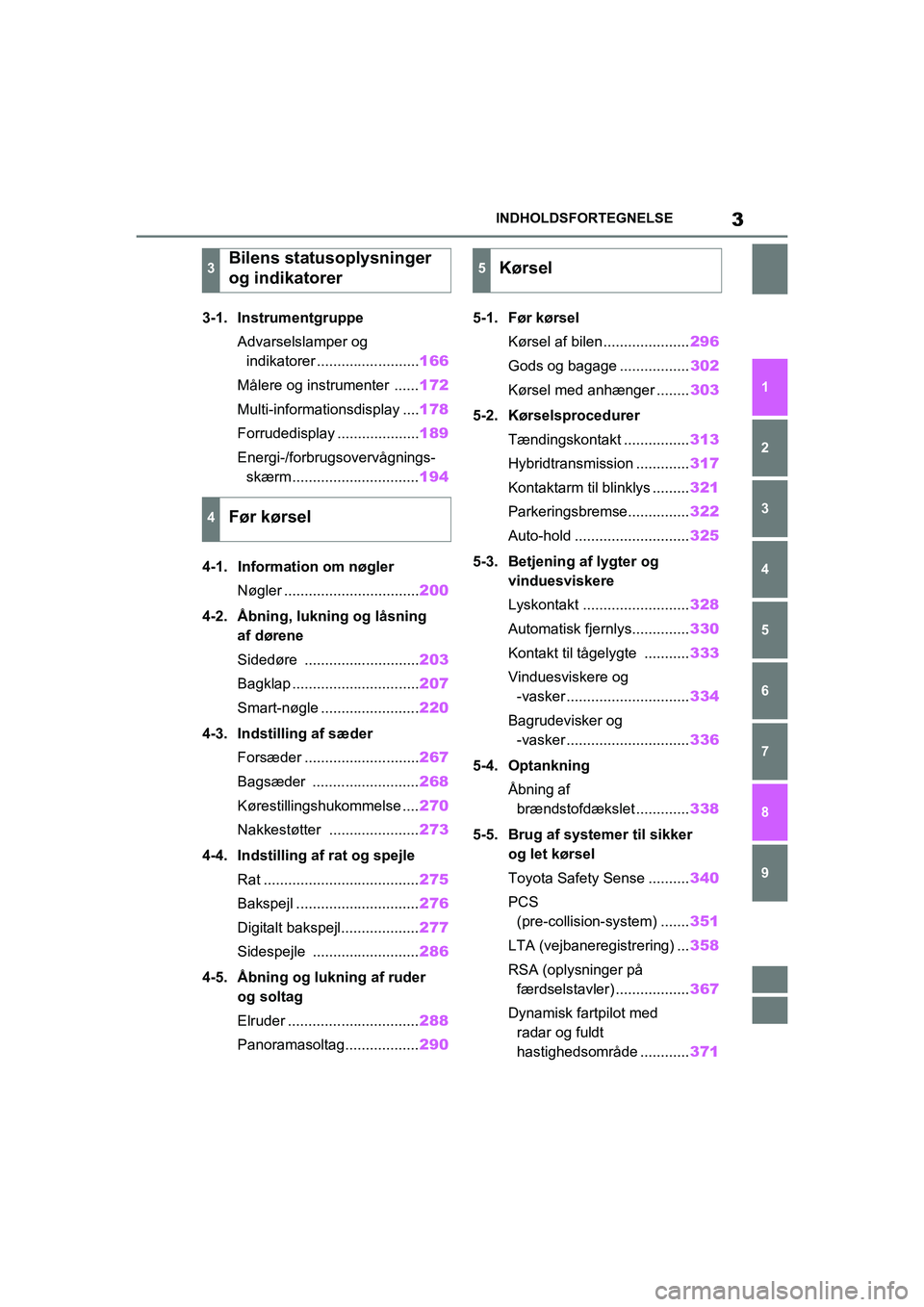

3INDHOLDSFORTEGNELSE
1
6 5
4
3
2
8
7
9
3-1. InstrumentgruppeAdvarselslamper og indikatorer ......................... 166
Målere og instrumenter ...... 172
Multi-informationsdisplay .... 178
Forrudedisplay .................... 189
Energi-/forbrugsovervågnings- skærm............................... 194
4-1. Information om nøgler Nøgler ................................. 200
4-2. Åbning, lukning og låsning af dørene
Sidedøre ............................ 203
Bagklap ............................... 207
Smart-nøgle ........................ 220
4-3. Indstilling af sæder Forsæder ............................ 267
Bagsæder .......................... 268
Kørestillingshukommelse .... 270
Nakkestøtter ...................... 273
4-4. Indstilling af rat og spejle Rat ...................................... 275
Bakspejl .............................. 276
Digitalt bakspejl................... 277
Sidespejle .......................... 286
4-5. Åbning og lukning af ruder og soltag
Elruder ................................ 288
Panoramasoltag.................. 2905-1. Før kørsel
Kørsel af bilen ..................... 296
Gods og bagage ................. 302
Kørsel med anhænger ........ 303
5-2. Kørselsprocedurer Tændingskontakt ................ 313
Hybridtransmission ............. 317
Kontaktarm til blinklys ......... 321
Parkeringsbremse............... 322
Auto-hold ............................ 325
5-3. Betjening af lygter og vinduesviskere
Lyskontakt .......................... 328
Automatisk fjernlys.............. 330
Kontakt til tågelygte ........... 333
Vinduesviskere og -vasker .............................. 334
Bagrudevisker og -vasker .............................. 336
5-4. Optankning Åbning af brændstofdækslet ............. 338
5-5. Brug af systemer til sikker og let kørsel
Toyota Safety Sense .......... 340
PCS (pre-collision-system) ....... 351
LTA (vejbaneregistrering) ... 358
RSA (oplysninger på færdselstavler) .................. 367
Dynamisk fartpilot med radar og fuldt
hastighedsområde ............ 371
3Bilens statusoplysninger
og indikatorer
4Før kørsel
5Kørsel
OM42E06DK.book Page 3 Thursd ay, February 18, 2021 5:07 PM

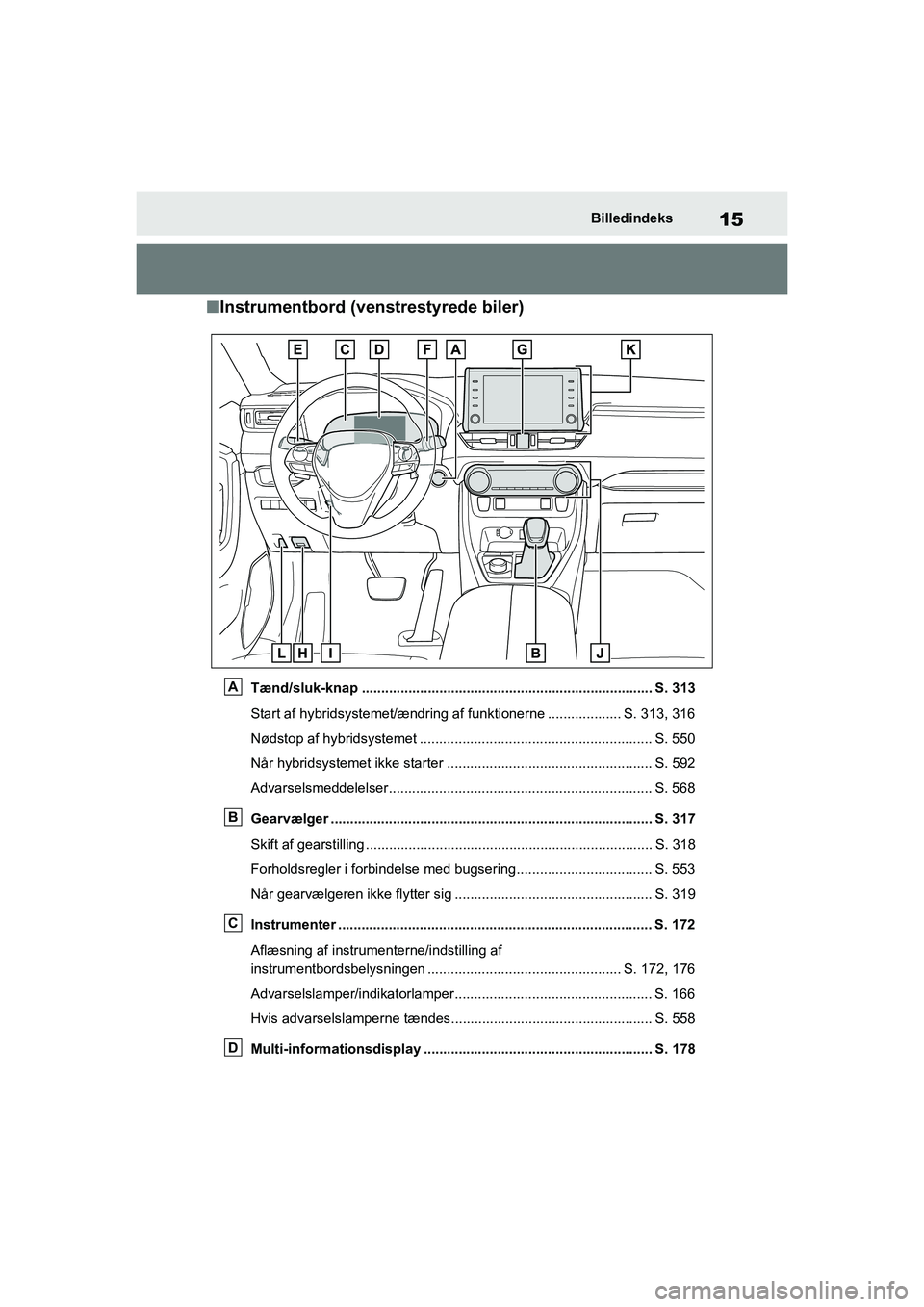

15Billedindeks
nInstrumentbord (venstrestyrede biler)
Tænd/sluk-knap ........................................................................... S. 313
Start af hybridsystemet/ændring af f unktionerne ................... S. 313, 316
Nødstop af hybridsystemet . ........................................................ ... S. 550
Når hybridsystemet ikke st arter ....................................... .............. S. 592
Advarselsmeddelelser......... ........................................................ ... S. 568
Gearvælger ................................................................................... S. 317
Skift af gearstilling .......................................................................... S. 318
Forholdsregler i forbindelse med bugs ering................................... S. 553
Når gearvælgeren ikke flytter sig ................................................... S. 319
Instrumenter ................................................................................. S. 172
Aflæsning af instrume nterne/indstilling af
instrumentbordsbelysningen . ................................................. S. 172, 176
Advarselslamper/indikatorlamper......... .......................................... S. 166
Hvis advarselslamperne tændes.................................................... S. 558
Multi-informationsdisplay ........................................................... S. 178A
B
C
D
OM42E06DK.book Page 15 Thursd ay, February 18, 2021 5:07 PM

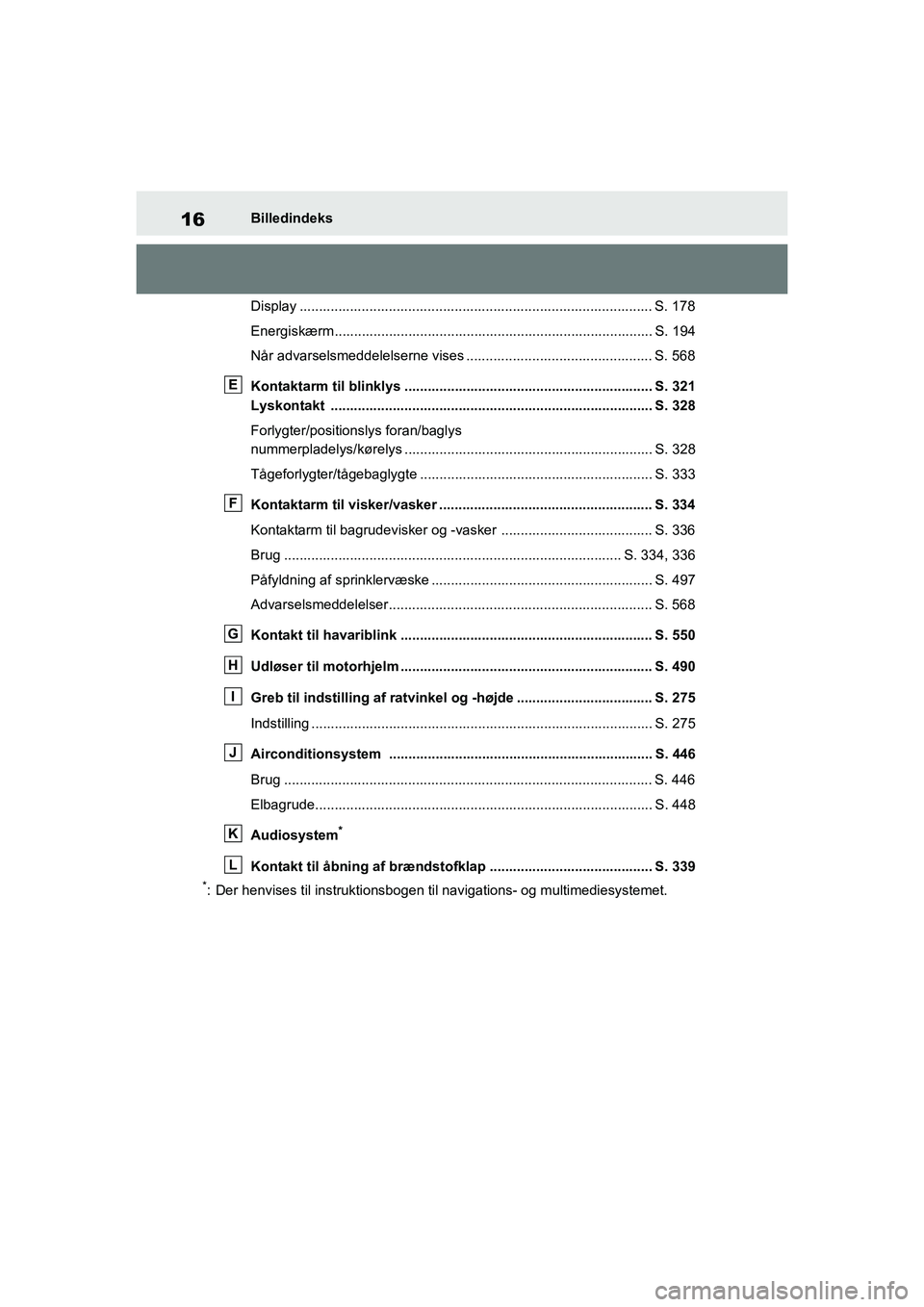

16Billedindeks
Display ........................................................................................... S. 178
Energiskærm.................................................................................. S. 194
Når advarselsmeddelelserne vises ................................................ S. 568
Kontaktarm til blinklys ................................................................ S. 321
Lyskontakt ................................................................................... S. 328
Forlygter/positionslys foran/baglys
nummerpladelys/kørelys ................................................................ S. 328
Tågeforlygter/tågebaglygte ............................................................ S. 333
Kontaktarm til visker/vasker ................ ....................................... S. 334
Kontaktarm til bagrudevisker og -vasker ....................................... S. 336
Brug ....................................................................................... S. 334, 336
Påfyldning af sprinklerv æske ......................................................... S. 497
Advarselsmeddelelser......... ........................................................ ... S. 568
Kontakt til havariblink ................................................................. S. 550
Udløser til motorhjelm ................................................................. S. 490
Greb til indstilling af ratvinkel og -højde ................................... S. 275
Indstilling ........................................................................................ S. 275
Airconditionsystem .................................................................... S. 446
Brug ............................................................................................... S. 446
Elbagrude....................................................................................... S. 448
Audiosystem
*
Kontakt til åbning af brændstofklap .......................................... S. 339
*: Der henvises til instruktionsbogen t il navigations- og multimediesystemet.
E
F
G
H
I
J
K
L
OM42E06DK.book Page 16 Thursday, February 18, 2021 5:07 PM

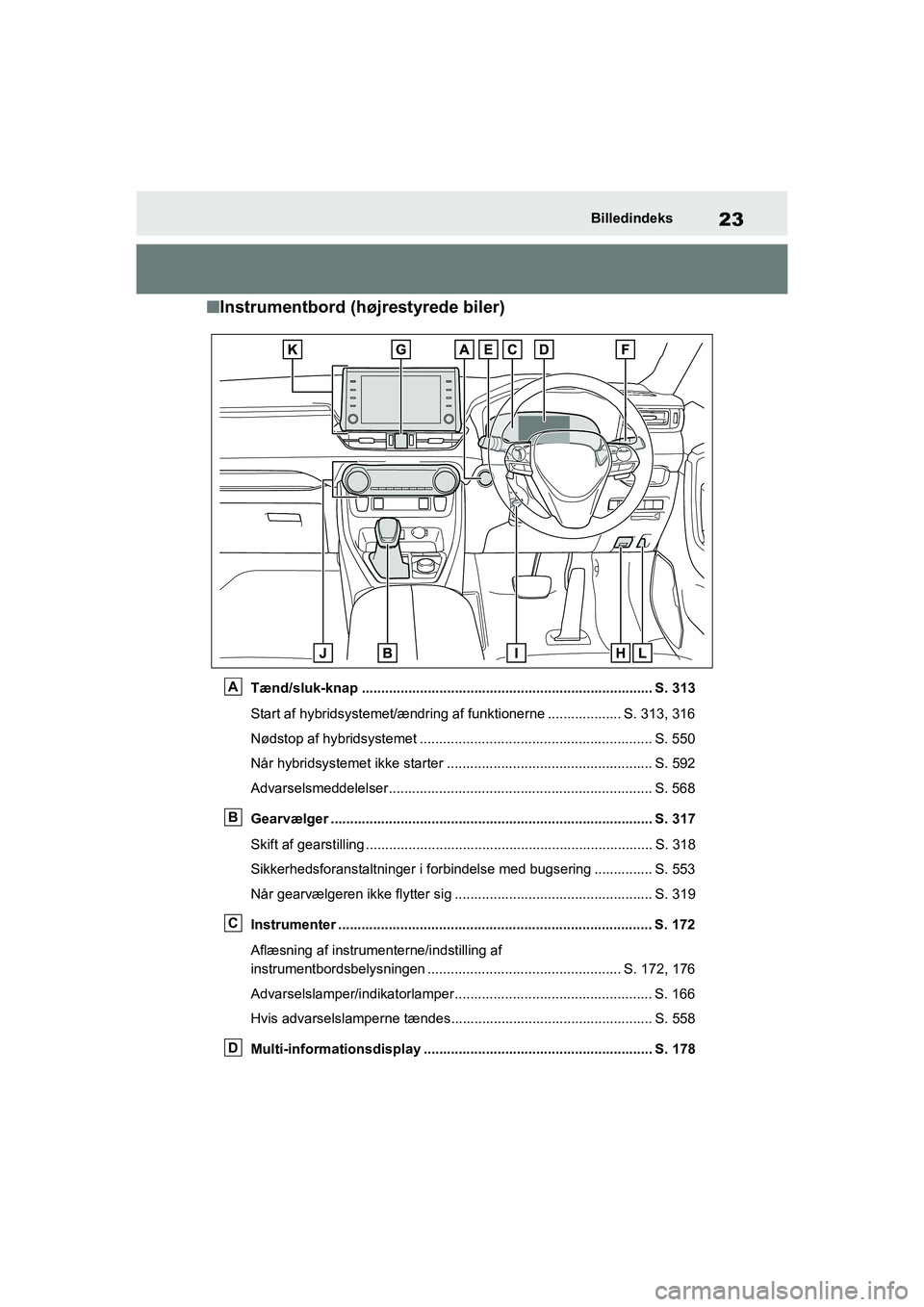

23Billedindeks
nInstrumentbord (højrestyrede biler)
Tænd/sluk-knap ........................................................................... S. 313
Start af hybridsystemet/ændring af f unktionerne ................... S. 313, 316
Nødstop af hybridsystemet . ........................................................ ... S. 550
Når hybridsystemet ikke st arter ....................................... .............. S. 592
Advarselsmeddelelser......... ........................................................ ... S. 568
Gearvælger ................................................................................... S. 317
Skift af gearstilling .......................................................................... S. 318
Sikkerhedsforanstaltninger i forbindel se med bugsering ............... S. 553
Når gearvælgeren ikke flytter sig ................................................... S. 319
Instrumenter ................................................................................. S. 172
Aflæsning af instrume nterne/indstilling af
instrumentbordsbelysningen . ................................................. S. 172, 176
Advarselslamper/indikatorlamper......... .......................................... S. 166
Hvis advarselslamperne tændes.................................................... S. 558
Multi-informationsdisplay ........................................................... S. 178A
B
C
D
OM42E06DK.book Page 23 Thursd ay, February 18, 2021 5:07 PM

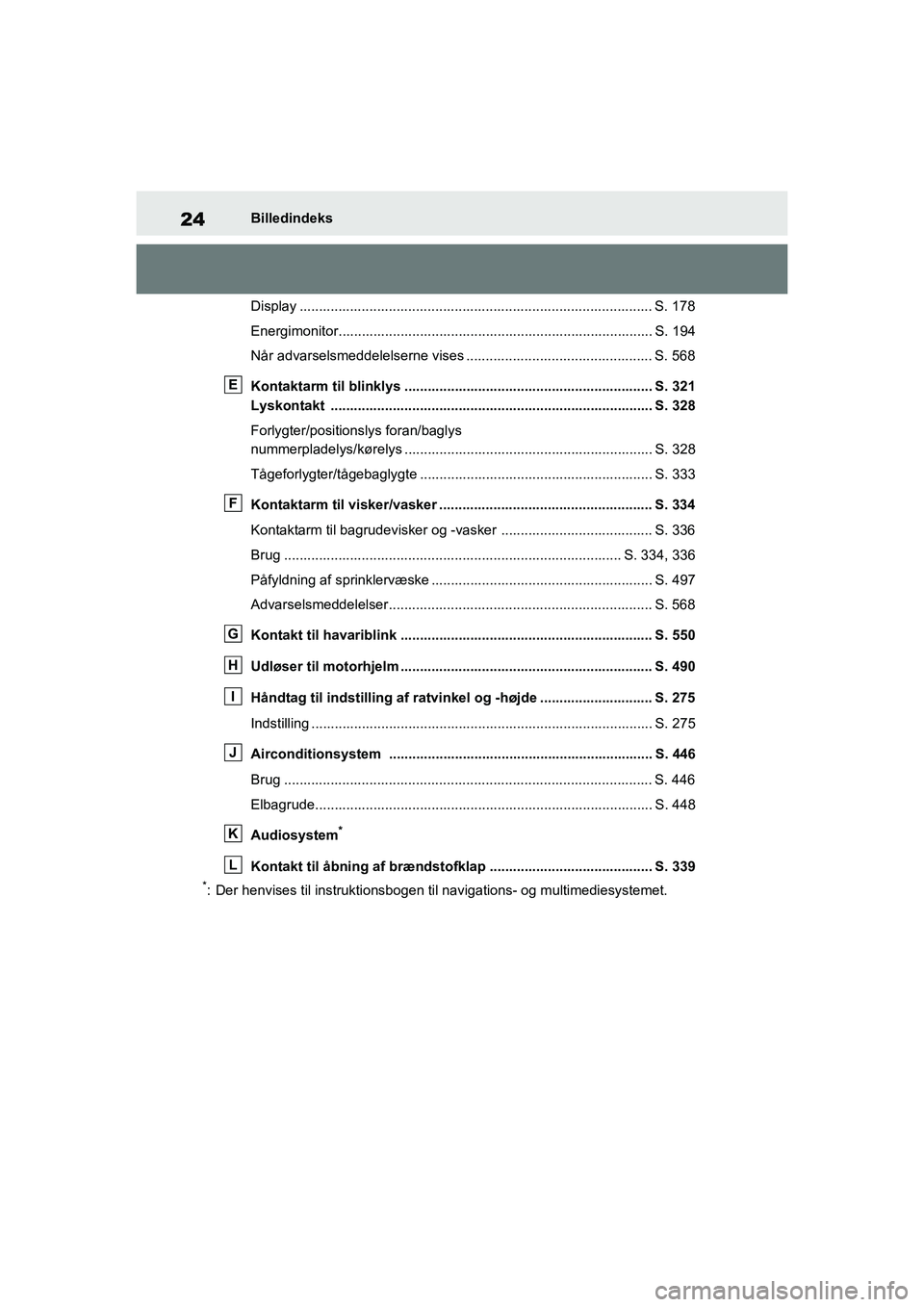

24Billedindeks
Display ........................................................................................... S. 178
Energimonitor................................................................................. S. 194
Når advarselsmeddelelserne vises ................................................ S. 568
Kontaktarm til blinklys ................................................................ S. 321
Lyskontakt ................................................................................... S. 328
Forlygter/positionslys foran/baglys
nummerpladelys/kørelys ................................................................ S. 328
Tågeforlygter/tågebaglygte ............................................................ S. 333
Kontaktarm til visker/vasker ................ ....................................... S. 334
Kontaktarm til bagrudevisker og -vasker ....................................... S. 336
Brug ....................................................................................... S. 334, 336
Påfyldning af sprinklerv æske ......................................................... S. 497
Advarselsmeddelelser......... ........................................................ ... S. 568
Kontakt til havariblink ................................................................. S. 550
Udløser til motorhjelm ................................................................. S. 490
Håndtag til indstilling af ratvinkel og -højde ............................. S. 275
Indstilling ........................................................................................ S. 275
Airconditionsystem .................................................................... S. 446
Brug ............................................................................................... S. 446
Elbagrude....................................................................................... S. 448
Audiosystem
*
Kontakt til åbning af brændstofklap .......................................... S. 339
*: Der henvises til instruktionsbogen t il navigations- og multimediesystemet.
E
F
G
H
I
J
K
L
OM42E06DK.book Page 24 Thursday, February 18, 2021 5:07 PM

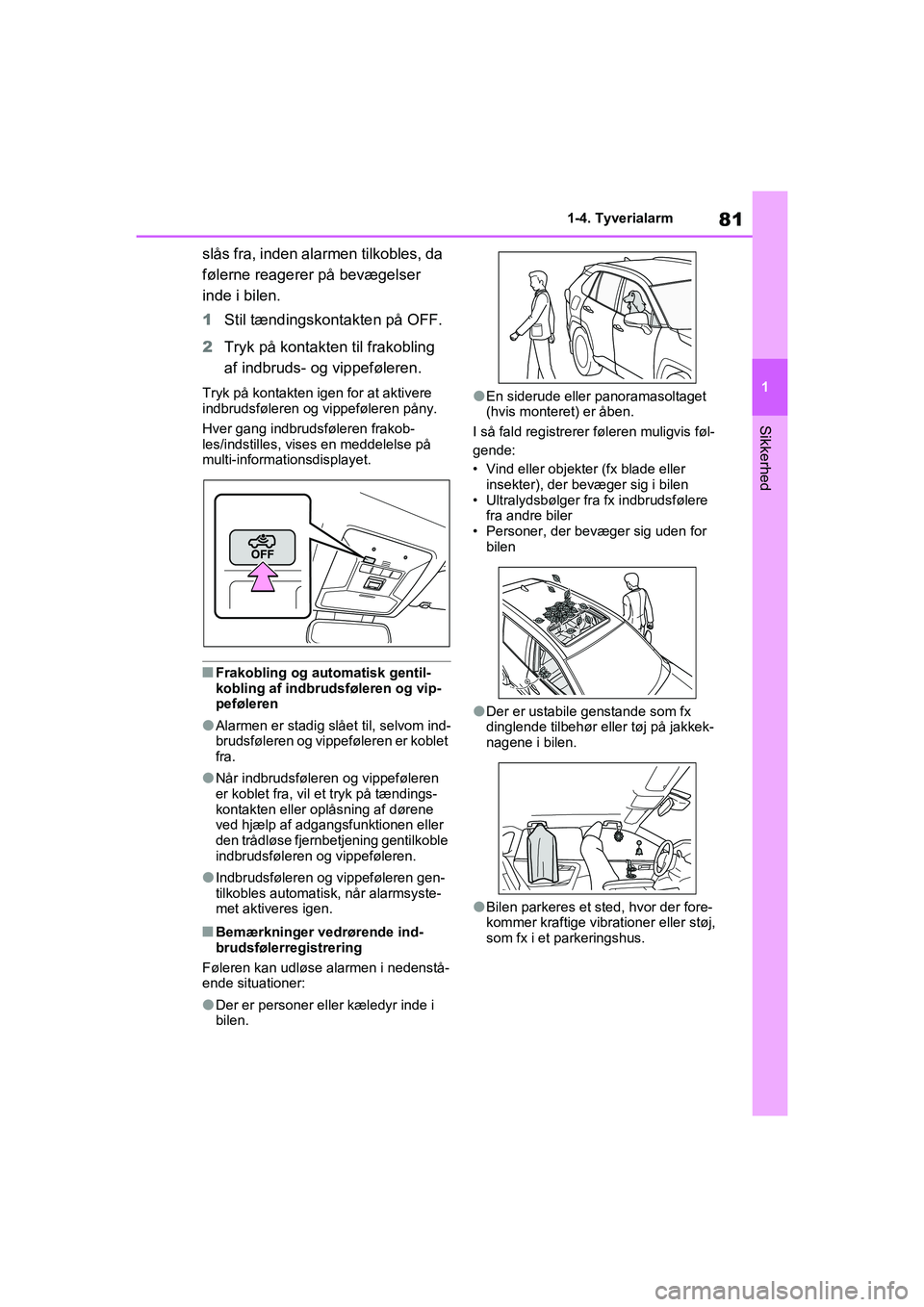

81
1
1-4. Tyverialarm
Sikkerhed
slås fra, inden alarmen tilkobles, da
følerne reagerer på bevægelser
inde i bilen.
1
Stil tændingskontakten på OFF.
2 Tryk på kontakten til frakobling
af indbruds- og vippeføleren.
Tryk på kontakten igen for at aktivere
indbrudsføleren og vippeføleren påny.
Hver gang indbrudsføleren frakob-
les/indstilles, vises en meddelelse på
multi-informationsdisplayet.
nFrakobling og automatisk gentil-
kobling af indbrudsføleren og vip-
peføleren
lAlarmen er stadig slået til, selvom ind-
brudsføleren og vippeføleren er koblet
fra.
lNår indbrudsføleren og vippeføleren
er koblet fra, vil et tryk på tændings-
kontakten eller oplåsning af dørene
ved hjælp af adgangsfunktionen eller
den trådløse fjernbetjening gentilkoble
indbrudsføleren og vippeføleren.
lIndbrudsføleren og vippeføleren gen-
tilkobles automatisk, når alarmsyste-
met aktiveres igen.
nBemærkninger vedrørende ind-
brudsfølerregistrering
Føleren kan udløse alarmen i nedenstå-
ende situationer:
lDer er personer eller kæledyr inde i
bilen.
lEn siderude eller panoramasoltaget
(hvis monteret) er åben.
I så fald registrerer føleren muligvis føl-
gende:
• Vind eller objekter (fx blade eller insekter), der bevæger sig i bilen
• Ultralydsbølger fra fx indbrudsfølere fra andre biler
• Personer, der bevæger sig uden for bilen
lDer er ustabile genstande som fx
dinglende tilbehør eller tøj på jakkek-
nagene i bilen.
lBilen parkeres et sted, hvor der fore-
kommer kraftige vibrationer eller støj,
som fx i et parkeringshus.
OM42E06DK.book Page 81 Thursd ay, February 18, 2021 5:07 PM

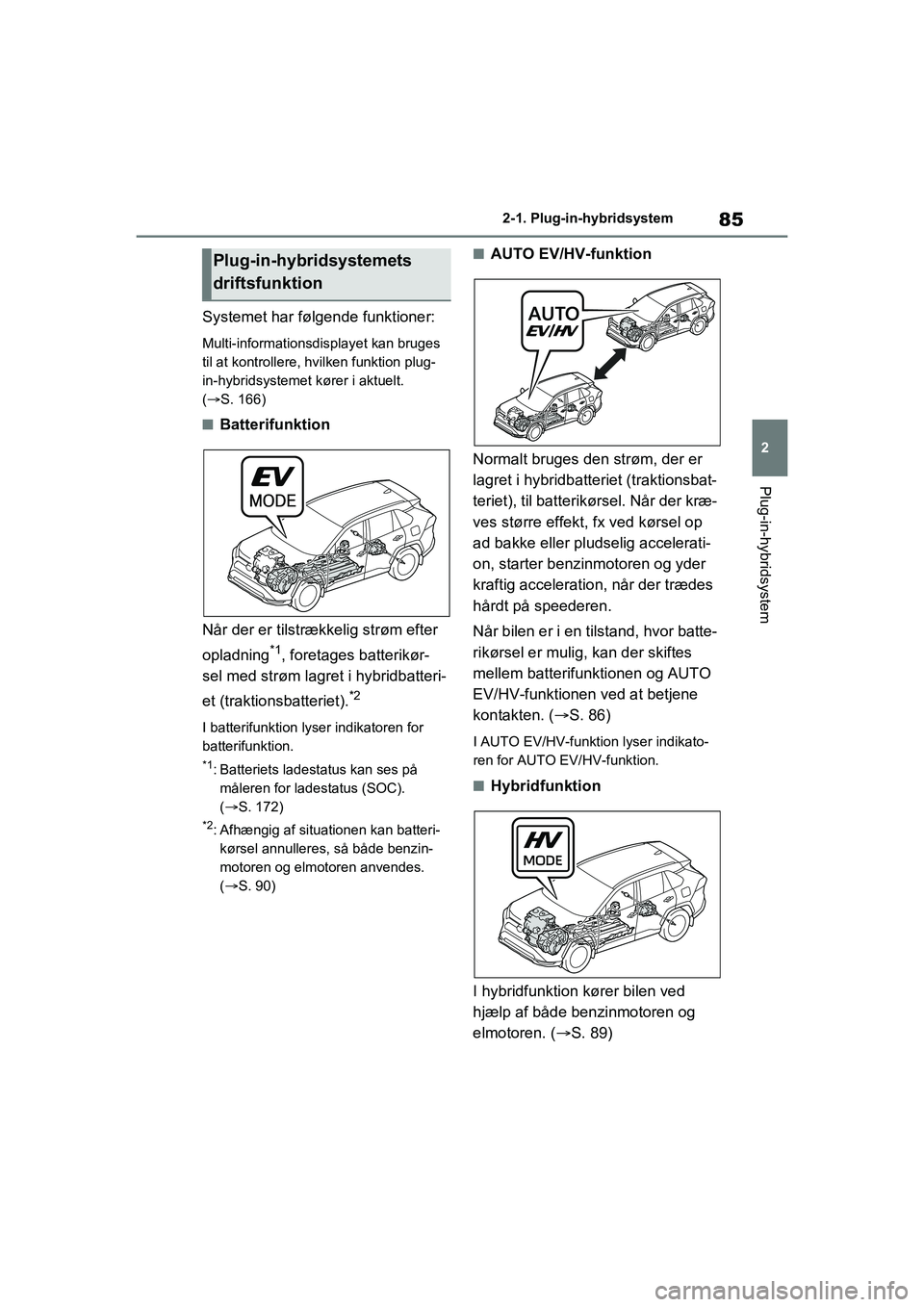

85
2
2-1. Plug-in-hybridsystem
Plug-in-hybridsystem
Systemet har følgende funktioner:
Multi-informationsdisplayet kan bruges
til at kontrollere, hvilken funktion plug-
in-hybridsystemet kører i aktuelt.
(S. 166)
nBatterifunktion
Når der er tilstrækkelig strøm efter
opladning
*1, foretages batterikør-
sel med strøm lagret i hybridbatteri-
et (traktionsbatteriet).
*2
I batterifunktion l yser indikatoren for
batterifunktion.
*1: Batteriets ladestatus kan ses på måleren for ladestatus (SOC).
(S. 172)
*2: Afhængig af situationen kan batteri-kørsel annulleres, så både benzin-
motoren og elmotoren anvendes.
(S. 90)
nAUTO EV/HV-funktion
Normalt bruges den strøm, der er
lagret i hybridbatteriet (traktionsbat-
teriet), til batterik ørsel. Når der kræ-
ves større effekt, fx ved kørsel op
ad bakke eller plud selig accelerati-
on, starter benzinmotoren og yder
kraftig acceleration, når der trædes
hårdt på speederen.
Når bilen er i en tilstand, hvor batte-
rikørsel er mulig, kan der skiftes
mellem batterifunktionen og AUTO
EV/HV-funktionen ved at betjene
kontakten. ( S. 86)
I AUTO EV/HV-funktion lyser indikato-
ren for AUTO EV/HV-funktion.
nHybridfunktion
I hybridfunktion kører bilen ved
hjælp af både benzinmotoren og
elmotoren. ( S. 89)
Plug-in-hybridsystemets
driftsfunktion
OM42E06DK.book Page 85 Thursd ay, February 18, 2021 5:07 PM

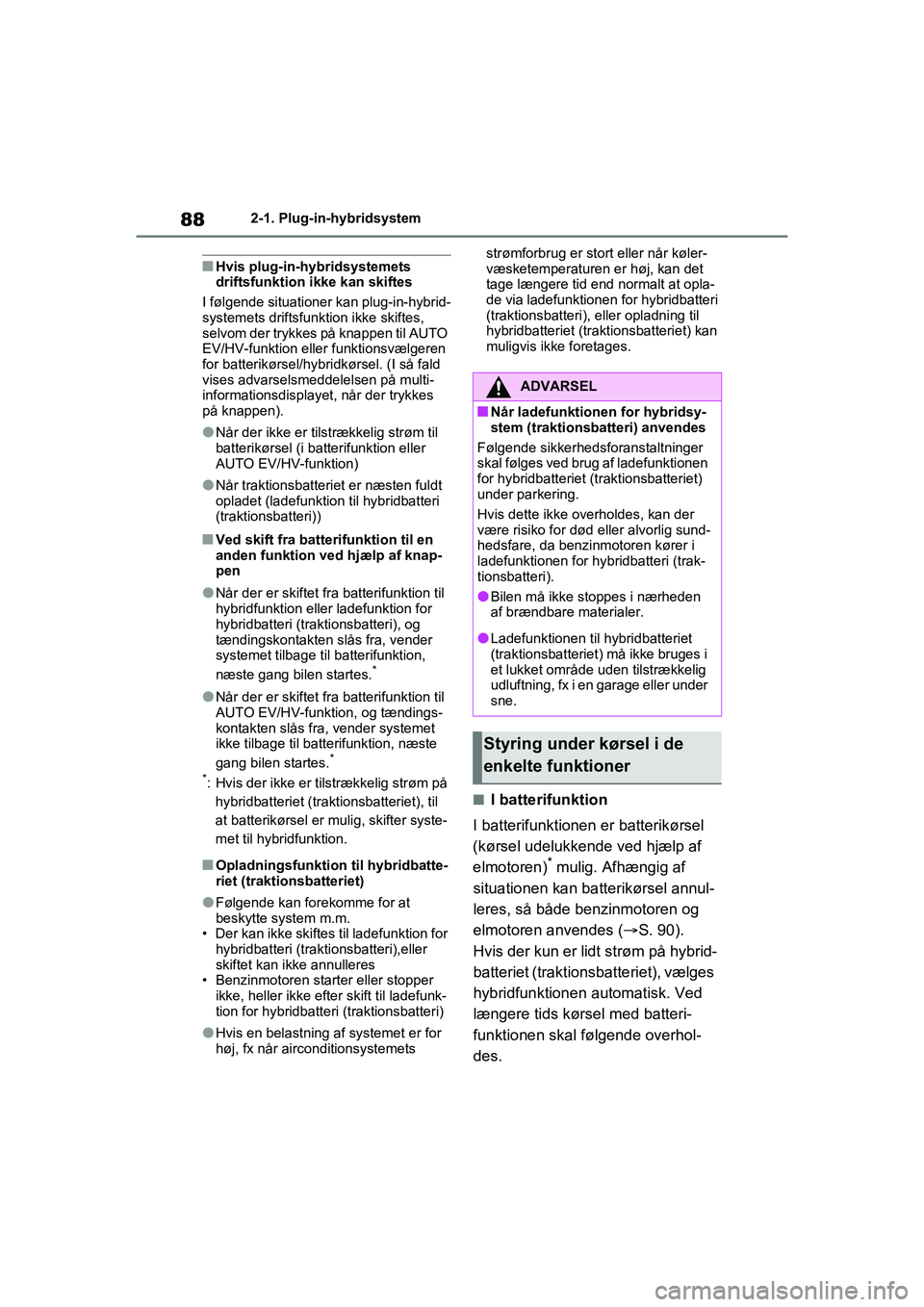

882-1. Plug-in-hybridsystem
nHvis plug-in-hybridsystemets
driftsfunktion ikke kan skiftes
I følgende situationer kan plug-in-hybrid-
systemets driftsfunktion ikke skiftes,
selvom der trykkes på knappen til AUTO
EV/HV-funktion eller funktionsvælgeren
for batterikørsel/hybridk ørsel. (I så fald
vises advarselsmeddelelsen på multi-
informationsdisplayet, når der trykkes
på knappen).
lNår der ikke er tilstrækkelig strøm til
batterikørsel (i batterifunktion eller
AUTO EV/HV-funktion)
lNår traktionsbatteriet er næsten fuldt
opladet (ladefunktion til hybridbatteri
(traktionsbatteri))
nVed skift fra batterifunktion til en
anden funktion ved hjælp af knap-
pen
lNår der er skiftet fra batterifunktion til
hybridfunktion eller ladefunktion for
hybridbatteri (trakt ionsbatteri), og
tændingskontakten slås fra, vender
systemet tilbage til batterifunktion,
næste gang bilen startes.
*
lNår der er skiftet fra batterifunktion til
AUTO EV/HV-funktion, og tændings-
kontakten slås fra, vender systemet
ikke tilbage til batterifunktion, næste
gang bilen startes.
*
*
: Hvis der ikke er tilstrækkelig strøm på hybridbatteriet (traktionsbatteriet), til
at batterikørsel er mulig, skifter syste-
met til hybridfunktion.
nOpladningsfunktion til hybridbatte-
riet (traktionsbatteriet)
lFølgende kan forekomme for at
beskytte system m.m.
• Der kan ikke skiftes til ladefunktion for
hybridbatteri (trakt ionsbatteri),eller
skiftet kan ikke annulleres
• Benzinmotoren starter eller stopper
ikke, heller ikke efte r skift til ladefunk-
tion for hybridbatteri (traktionsbatteri)
lHvis en belastning af systemet er for
høj, fx når airconditionsystemets strømforbrug er stort eller når køler-
væsketemperaturen er høj, kan det
tage længere tid end normalt at opla-
de via ladefunktionen for hybridbatteri
(traktionsbatteri), eller opladning til
hybridbatteriet (traktionsbatteriet) kan
muligvis ikke foretages.
nI batterifunktion
I batterifunktionen er batterikørsel
(kørsel udelukkende ved hjælp af
elmotoren)
* mulig. Afhængig af
situationen kan batterikørsel annul-
leres, så både benzinmotoren og
elmotoren anvendes ( S. 90).
Hvis der kun er lidt strøm på hybrid-
batteriet (traktionsbatteriet), vælges
hybridfunktionen automatisk. Ved
længere tids kørsel med batteri-
funktionen skal følgende overhol-
des.
ADVARSEL
nNår ladefunktionen for hybridsy-
stem (traktionsbatteri) anvendes
Følgende sikkerhedsforanstaltninger
skal følges ved brug af ladefunktionen
for hybridbatteriet (t raktionsbatteriet)
under parkering.
Hvis dette ikke overholdes, kan der
være risiko for død eller alvorlig sund-
hedsfare, da benzinmotoren kører i
ladefunktionen for hybridbatteri (trak-
tionsbatteri).
lBilen må ikke stoppes i nærheden
af brændbare materialer.
lLadefunktionen til hybridbatteriet
(traktionsbatteriet) må ikke bruges i
et lukket område uden tilstrækkelig
udluftning, fx i en garage eller under
sne.
Styring under kørsel i de
enkelte funktioner
OM42E06DK.book Page 88 Thursd ay, February 18, 2021 5:07 PM

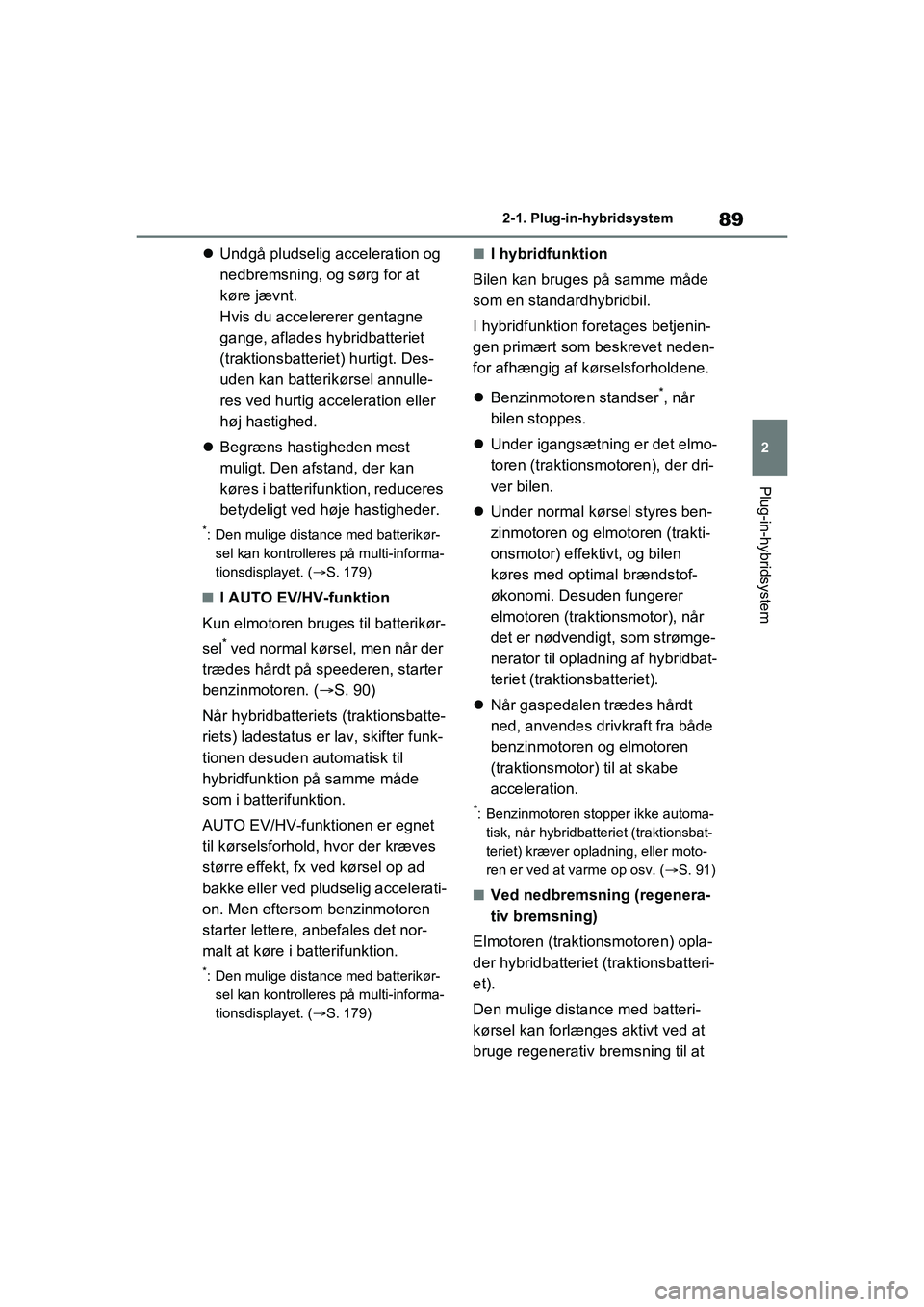

89
2
2-1. Plug-in-hybridsystem
Plug-in-hybridsystem

Undgå pludselig acceleration og
nedbremsning, og sørg for at
køre jævnt.
Hvis du accelererer gentagne
gange, aflades hybridbatteriet
(traktionsbatteriet) hurtigt. Des-
uden kan batterikørsel annulle-
res ved hurtig acceleration eller
høj hastighed.
 Begræns hastigheden mest
muligt. Den afstand, der kan
køres i batterifunktion, reduceres
betydeligt ved høje hastigheder.
*: Den mulige distance med batterikør-
sel kan kontrolleres på multi-informa-
tionsdisplayet. ( S. 179)
nI AUTO EV/HV-funktion
Kun elmotoren bruges til batterikør-
sel
* ved normal kørsel, men når der
trædes hårdt på speederen, starter
benzinmotoren. ( S. 90)
Når hybridbatteriets (traktionsbatte-
riets) ladestatus er lav, skifter funk-
tionen desuden automatisk til
hybridfunktion på samme måde
som i batterifunktion.
AUTO EV/HV-funktionen er egnet
til kørselsforhold, hvor der kræves
større effekt, fx ved kørsel op ad
bakke eller ved pludselig accelerati-
on. Men eftersom benzinmotoren
starter lettere, anbefales det nor-
malt at køre i batterifunktion.
*: Den mulige distance med batterikør- sel kan kontrolleres på multi-informa-
tionsdisplayet. ( S. 179)
nI hybridfunktion
Bilen kan bruges på samme måde
som en standardhybridbil.
I hybridfunktion foretages betjenin-
gen primært som beskrevet neden-
for afhængig af kørselsforholdene.
 Benzinmotoren standser
*, når
bilen stoppes.
 Under igangsætning er det elmo-
toren (traktionsmotoren), der dri-
ver bilen.
 Under normal kørsel styres ben-
zinmotoren og elmotoren (trakti-
onsmotor) effektivt, og bilen
køres med optimal brændstof-
økonomi. Desuden fungerer
elmotoren (traktionsmotor), når
det er nødvendigt, som strømge-
nerator til opladn ing af hybridbat-
teriet (traktionsbatteriet).
 Når gaspedalen trædes hårdt
ned, anvendes drivkraft fra både
benzinmotoren og elmotoren
(traktionsmotor) til at skabe
acceleration.
*: Benzinmotoren stopper ikke automa-
tisk, når hybridbatteriet (traktionsbat-
teriet) kræver opladning, eller moto-
ren er ved at varme op osv. ( S. 91)
nVed nedbremsning (regenera-
tiv bremsning)
Elmotoren (traktionsmotoren) opla-
der hybridbatteriet (traktionsbatteri-
et).
Den mulige distance med batteri-
kørsel kan forlænges aktivt ved at
bruge regenerativ bremsning til at
OM42E06DK.book Page 89 Thursd ay, February 18, 2021 5:07 PM
