display TOYOTA RAV4 PLUG-IN HYBRID 2021 Brugsanvisning (in Danish)

1723-1. Instrumentgruppe
Der kan vælges mellem to typer speedometervisning, analog og digital.
(  S. 184)
nAnalogt speedometer
Enhederne på instrumentet og displayet kan variere afhængigt af, hvilket land bilen
er produceret til.
Hybridsystemindikator
Viser hybridsystemets effekt- eller regenereringsniveau ( S. 175)
Speedometer
Viser bilens hastighed
Ur
Indstiller tiden automatisk ved hjælp af tidsoplysninger fra GPS (GPS-ur).
Der findes flere oplysninger i instruktionsbogen til navigations- og multimediesyste-
met.
Brændstofmåler
Viser mængden af brændstof i tanken
Måler for ladestatus (SOC)
Viser traktionsbatteriets ladestatus.
Målere og instrumenter
Instrumenterne viser forskellige kørselsoplysninger.
Instrumentdisplay
A
B
C
D
E
OM42E06DK.book Page 172 Thursday, February 18, 2021 5:07 PM

173
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Når måleren er i den grønne zone, er batt
erikørsel mulig. Når måleren er i den blå
zone, er batterikørsel ikke længere mulig (i denne situation skifter bilen til hybrid-
funktion). Oplad hybridbatteriet (traktionsba tteriet) for at gøre batterikørsel mulig.
Display til kilometer- og triptæller samt instrumentlys
Kilometertæller:
Viser det samlede antal kilometer, som bilen har kørt
Triptæller:
Viser den kørte afstand, siden tælleren blev nu lstillet sidst. Triptæller "A" og "B" kan
bruges til registrering og visning af fo rskellige afstande uafhængig af hinanden.
Instrumentlys:
Viser Instrumentlysets lyss tyrke, som kan justeres.
Udendørstemperatur (S. 175)
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data ( S. 177)
Viser advarselsmeddelelser, hvis der opstår en fejlfunktion ( S. 568)
Indikator for gearstilling og gearområde
Viser den valgte gearposition eller det valgte gearområde ( S. 317)

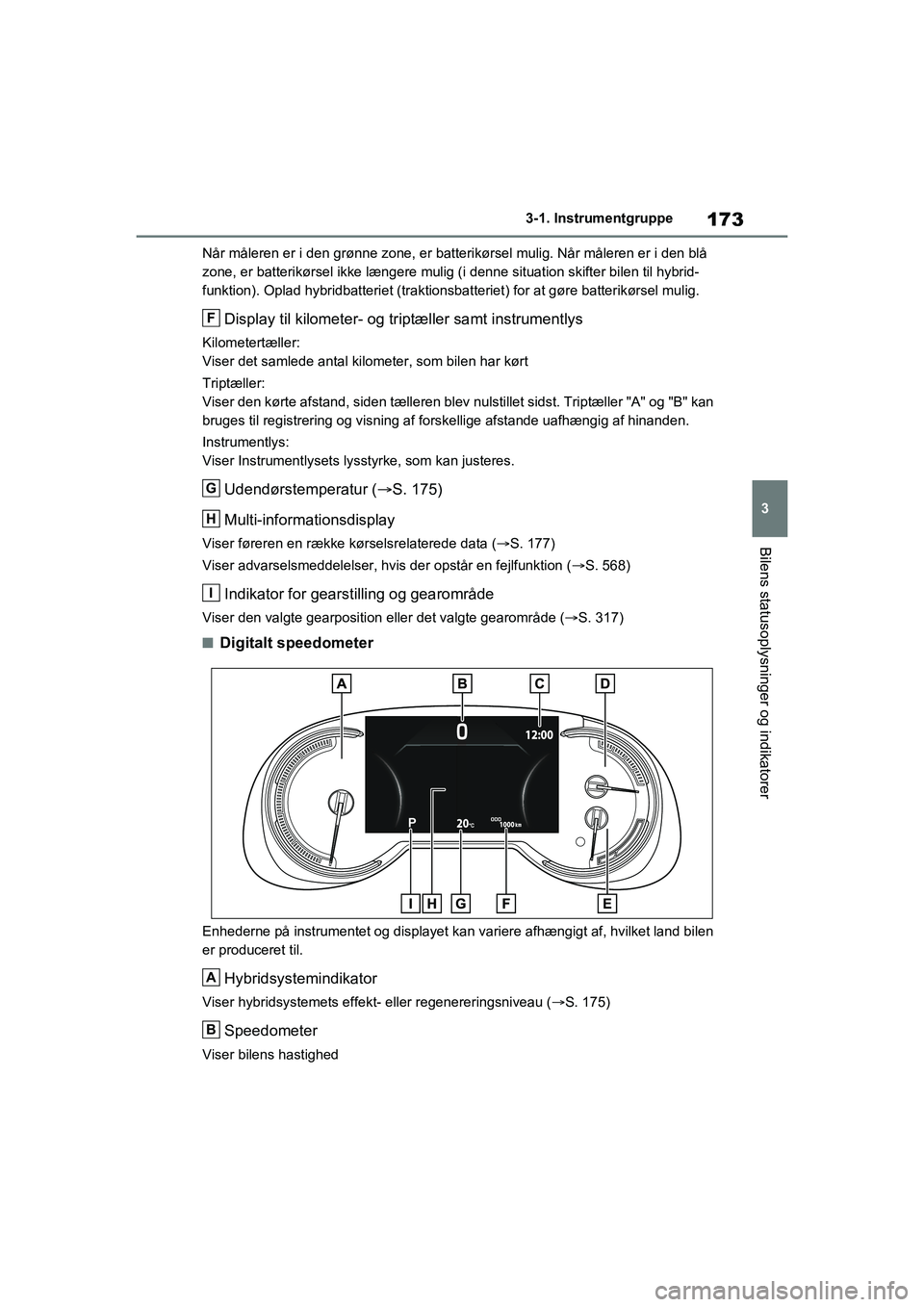

nDigitalt speedometer
Enhederne på instrumentet og displayet kan variere afhængigt af, hvilket land bilen
er produceret til.
Hybridsystemindikator
Viser hybridsystemets effekt- eller regenereringsniveau ( S. 175)
Speedometer
Viser bilens hastighed
F
G
H
I
A
B
OM42E06DK.book Page 173 Thursday, February 18, 2021 5:07 PM

1743-1. Instrumentgruppe
Ur
Indstiller tiden automatisk ved hjælp af tidsoplysninger fra GPS (GPS-ur).
Der findes flere oplysninger i instruktionsbogen til navigations- og multimediesystemet.
Brændstofmåler
Viser mængden af brændstof i tanken
Måler for ladestatus (SOC)
Viser traktionsbatteriets ladestatus.
Når måleren er i den grønne zone, er batt erikørsel mulig. Når måleren er i den blå
zone, er batterikørsel ikke længere mulig (i denne situation skifter bilen til hybrid-
funktion). Oplad hybridbatteriet (traktionsba tteriet) for at gøre batterikørsel mulig.
Display til kilometer- og triptæller samt instrumentlys
Kilometertæller:
Viser det samlede antal kilometer, som bilen har kørt
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller A og B kan
bruges til registrering og visning af fo rskellige afstande uafhængigt af hinanden.
Instrumentlys:
Viser Instrumentlysets lyss tyrke, som kan justeres.
Udendørstemperatur (S. 175)
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data ( S. 177)
Viser advarselsmeddelelser, hvis der opstår en fejlfunktion ( S. 568)
Indikator for gearstilling og gearområde
Viser den valgte gearposition eller det valgte gearområde ( S. 317)
nInstrumenterne og displayet lyser,
når
Tændingskontakten står på ON.
nVed ændring af kørefunktion
lSpeedometerets farve skifter efter
den valgte kørefunktion. ( S. 428)
lSpeedometerets farve skifter efter
den valgte kørefunktion, eller når
Trail-funktionen er valgt.
(S. 428, 429)
nHvis speedometerets måleenhed
kan ændres (hvis monteret)
De øvrige måleenheder vises også som
vist i illustrationerne.
C
D
E
F
G
H
I
OM42E06DK.book Page 174 Thursday, February 18, 2021 5:07 PM

175
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer

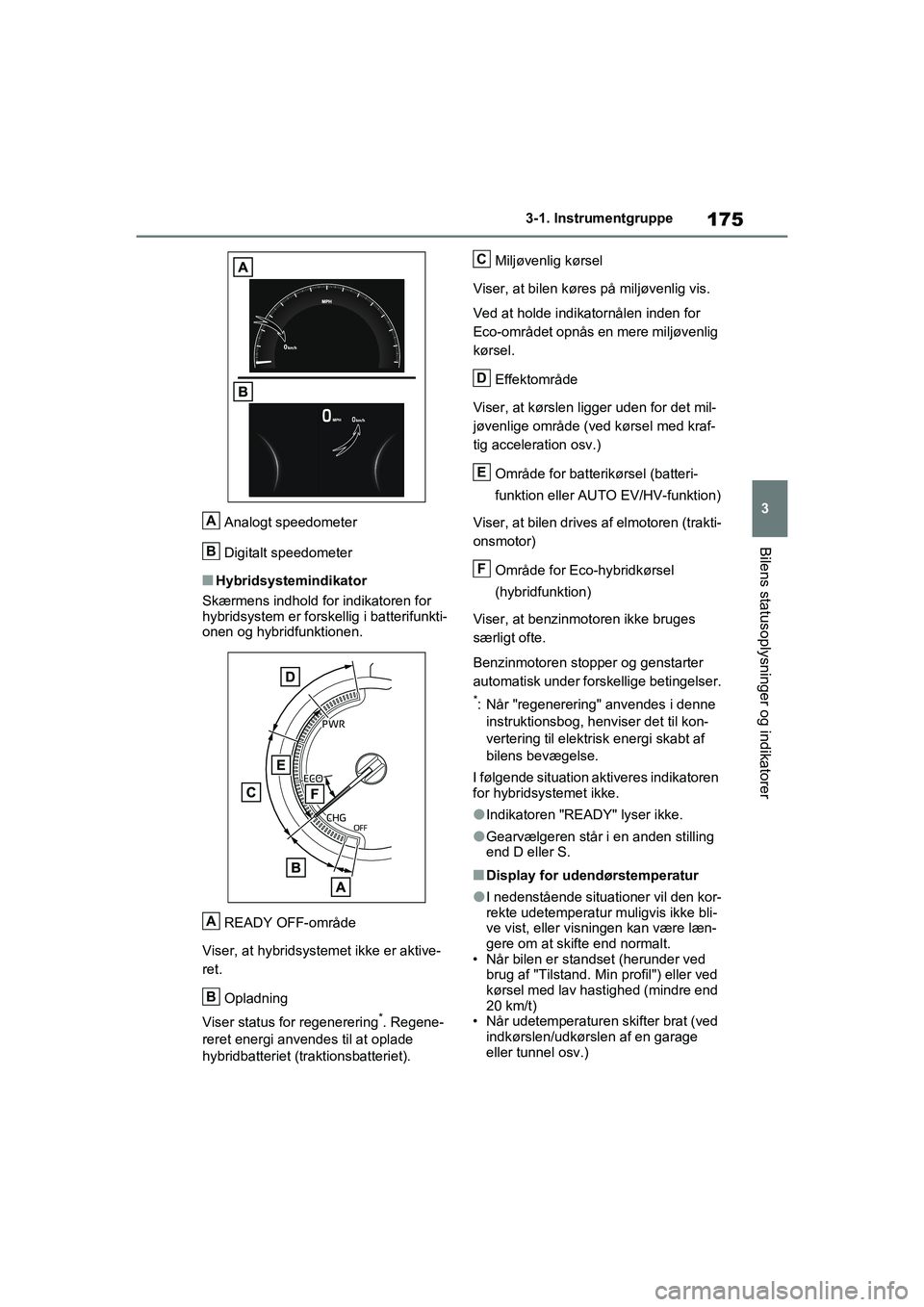

Analogt speedometer
Digitalt speedometer
nHybridsystemindikator
Skærmens indhold fo r indikatoren for
hybridsystem er forskellig i batterifunkti-
onen og hybridfunktionen.
READY OFF-område
Viser, at hybridsystem et ikke er aktive-
ret.
Opladning
Viser status for regenerering
*. Regene-
reret energi anvendes til at oplade
hybridbatteriet (traktionsbatteriet). Miljøvenlig kørsel
Viser, at bilen køres på miljøvenlig vis.
Ved at holde indikatornålen inden for
Eco-området opnås en mere miljøvenlig
kørsel.
Effektområde
Viser, at kørslen ligger uden for det mil-
jøvenlige område (ved kørsel med kraf-
tig acceleration osv.)
Område for batterikørsel (batteri-
funktion eller AUTO EV/HV-funktion)
Viser, at bilen drives af elmotoren (trakti-
onsmotor)
Område for Eco-hybridkørsel
(hybridfunktion)
Viser, at benzinmotoren ikke bruges
særligt ofte.
Benzinmotoren stopper og genstarter
automatisk under forskellige betingelser.
*: Når "regenerering" anvendes i denne instruktionsbog, h enviser det til kon-
vertering til elektrisk energi skabt af
bilens bevægelse.
I følgende situation aktiveres indikatoren
for hybridsystemet ikke.
lIndikatoren "READY" lyser ikke.
lGearvælgeren står i en anden stilling
end D eller S.
nDisplay for udendørstemperatur
lI nedenstående situationer vil den kor-
rekte udetemperatur muligvis ikke bli-
ve vist, eller visningen kan være læn-
gere om at skifte end normalt.
• Når bilen er standset (herunder ved
brug af "Tilstand. Mi n profil") eller ved
kørsel med lav hastighed (mindre end
20 km/t)
• Når udetemperatur en skifter brat (ved
indkørslen/udkørslen af en garage
eller tunnel osv.)
A
B
A
B
C
D
E
F
OM42E06DK.book Page 175 Thursday, February 18, 2021 5:07 PM

1763-1. Instrumentgruppe

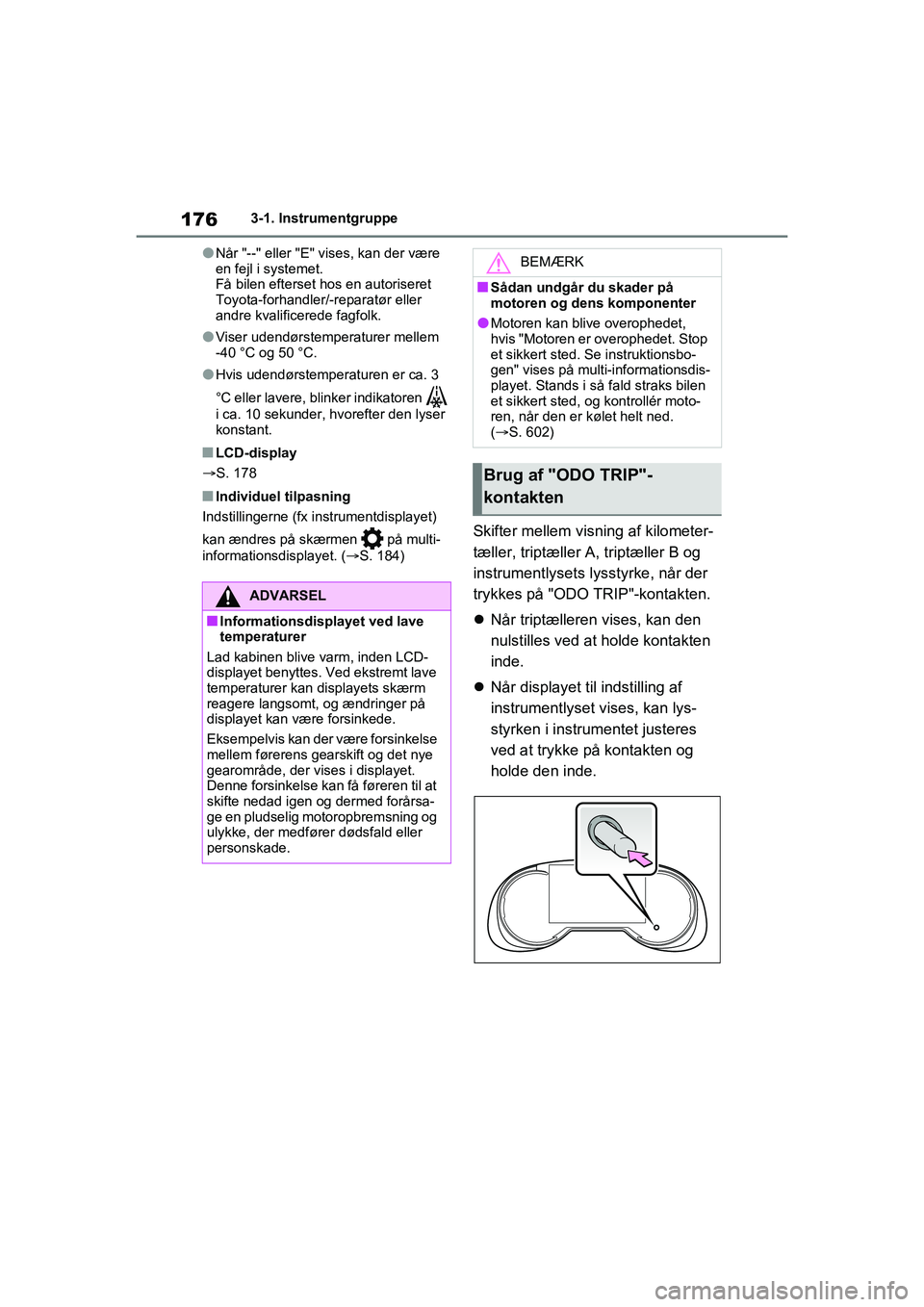

lNår "--" eller "E" vises, kan der være
en fejl i systemet.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
lViser udendørstemperaturer mellem
-40 °C og 50 °C.
lHvis udendørstemperaturen er ca. 3
°C eller lavere, blinker indikatoren
i ca. 10 sekunder, hvorefter den lyser
konstant.
nLCD-display
S. 178
nIndividuel tilpasning
Indstillingerne (fx in strumentdisplayet)
kan ændres på skærmen på multi-
informationsdisplayet. ( S. 184)
Skifter mellem visning af kilometer-
tæller, triptæller A, triptæller B og
instrumentlysets lysstyrke, når der
trykkes på "ODO TRIP"-kontakten.
 Når triptælleren vises, kan den
nulstilles ved at holde kontakten
inde.
 Når displayet til indstilling af
instrumentlyset vises, kan lys-
styrken i instrumentet justeres
ved at trykke på kontakten og
holde den inde.
ADVARSEL
nInformationsdisplayet ved lave
temperaturer
Lad kabinen blive varm, inden LCD-
displayet benyttes. Ved ekstremt lave
temperaturer kan displayets skærm
reagere langsomt, og ændringer på
displayet kan være forsinkede.
Eksempelvis kan der være forsinkelse
mellem førerens gearskift og det nye
gearområde, der vises i displayet.
Denne forsinkelse kan få føreren til at
skifte nedad igen og dermed forårsa-
ge en pludselig motoropbremsning og
ulykke, der medfører dødsfald eller
personskade.
BEMÆRK
nSådan undgår du skader på
motoren og dens komponenter
lMotoren kan blive overophedet,
hvis "Motoren er overophedet. Stop
et sikkert sted. Se instruktionsbo-
gen" vises på multi-informationsdis-
playet. Stands i så fald straks bilen
et sikkert sted, og kontrollér moto-
ren, når den er kølet helt ned.
(S. 602)
Brug af "ODO TRIP"-
kontakten
OM42E06DK.book Page 176 Thursday, February 18, 2021 5:07 PM

177
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
nJustering af lysstyrken for instru-
mentgruppen
Instrumentgruppens lysstyrkeniveauer,
når der er tændt og slukket for baglyset,
kan reguleres individuelt. Hvis der er
klart lys i omgivelserne (om dagen osv.),
ændres lysstyrken for instrumentgrup-
pen dog ikke, når der tændes for bagly-
set.
Uret kan indstilles i navigations-/
multimediesystemet.
Der henvises til instruktionsbogen
til navigations- og multimediesyste-
met. Følgende oplysninger vises på mul-
ti-informationsdisplayet.
Information om systemet til sik-
ker og let kørsel
Viser genkendte færdselstavler, mens
RSA-systemet er aktivt (hvis monte-
ret). ( S. 367)
Viser et billede, når følgende systemer
er aktive, og der er valgt et andet
menuikon end :
• LTA (vejbaneregistrering) (hvis mon- teret) ( S. 358)
• Dynamisk fartpilot med radar og fuldt hastighedsområde (hvis monteret)
(S. 371)
• Fartpilot (hvis monteret) ( S. 382)
Indstilling af uret
Multi-informations-
display
Multi-informationsdisplayet
bruges til at vise oplysninger
relateret til brændstofudnyttel-
se og forskellige typer kørsels-
relaterede oplysninger. Multi-
informationsdisplayet kan
også bruges til at ændre dis-
playindstillinger og andre ind-
stillinger.
Displayindhold
A
OM42E06DK.book Page 177 Thursday, February 18, 2021 5:07 PM

1783-1. Instrumentgruppe
• Fartbegrænser (hvis monteret) (S. 385)
Område til visning af oplysnin-
ger
Der kan vises forskellige informationer
via valg af et menuikon.
Desuden bliver der vist pop-up-display
med advarsler eller forslag/tip i visse
situationer.
Ikoner i menuen ( S. 178)
nMulti-informationsdisplayet vises,
når
Tændingskontakten står på ON.
nVed ændring af kørefunktion
lMulti-informationsdisplayets bag-
grundsfarve skifter efter den valgte
køretilstand. ( S. 428)
lMulti-informationsdisplayets bag-
grundsfarve skifter efter den valgte
kørefunktion, eller når Trail-funktionen
er valgt. ( S. 428, 429)
nLCD-display
Der kan komme små prikker eller lyse
prikker på displayet. Dette fænomen er
typisk for LCD-displays, og du kan sag-
tens blive ved med at benytte displayet.
Multi-informationsdisplayet betje-
nes ved hjælp af instrumentbetje-
ningsknapperne. Rul på skærmen
*/skift vis-
ning
*/flyt markøren
Tryk: Enter/Indstil
Tryk og hold inde: Nulstil/vis
punkter, der kan tilpasses
Tilbage til det forrige skærmbil-
lede
Åbn skærmen for sende/modta-
ge samt historik (hvis monteret)
Når den er koblet til det håndfri
system, vises udgående og ind-
gående opkald. Der henvises til
instruktionsbogen til navigati-
ons- og multimediesystemet for
flere oplysninger om det håndfri
system.
*: På skærme med rullefunktion og skift af visning vises en rullebjælke eller et
rundt ikon med angivelse af antal
registrerede skærme.
Oplysninger relatere t til de enkelte
ikoner kan vises ved at vælge iko-
net med instrumentbetjeningsknap-
perne.
Ændring af display
B
C
ADVARSEL
nSikkerhedsforanstaltninger for
brug under kørsel
Af hensyn til sikkerheden skal betje-
ningsknappen til instrumenterne
betjenes mindst muligt under kørs-
len. Undgå desuden at se på multi-
informationsdisplayet i længere tid ad
gangen under kørslen. Stop bilen for
at betjene knappen t il instrumenterne.
I modsat fald er der risiko for fejlbetje-
ning af rattet, hvilket kan medføre en
uventet ulykke.
Ikoner i menuen
A
B
C
D
OM42E06DK.book Page 178 Thursday, February 18, 2021 5:07 PM

179
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Nogle af informationerne kan vises
automatisk afhængig af situationen.
Vælg for at få vist oplysninger om
brændstofforbrug på flere måder.
nStrømforbrug/brændstoføkono-
mi
Displayets indhold er forskelligt i
batterifunktion eller AUTO EV/HV-
funktion og i hybridfunktion.
Batterifunktion eller AUTO
EV/HV-funktion Mulig distance med batterikørsel
Viser den mulige distance med batteri-
kørsel med hybridbatteriets (traktions-
batteriets) ladestatus. (
S. 101)
Mulig distance før tom tank
Viser den mulige distancen med det
resterende brændstof. ( S. 182)
Gennemsnitligt strømforbrug
Viser det gennemsnitlige strømforbrug,
siden funktionen blev nulstillet, eller det
gennemsnitlige strømforbrug efter
start.
*1, 2, 3
Det gennemsnitlige strømforbrug valgt i
"Strømforbrug" på skærmen vises.
(S. 184)
Aktuelt strømforbrug
Viser det aktuelle strømforbrug.
*1: Det viste strømforbrug skal kun betragtes som en referenceoplys-
ning.
*2: Det gennemsnitlige strømforbrug, siden funktionen blev nulstillet, kan
nulstilles ved at holde inde.
*3: Det gennemsnitlige strømforbrug efter start nulstilles, hver gang
hybridsystemet stopper.
IkonDisplay
Visning af kørselsoplysnin-
ger ( S. 179)
Visning af oplysninger om
systemet til sikker og let
kørsel ( S. 182)
Display knyttet til audiosy-
stem (S. 183)
Visning af bilinformation
(S. 183)
Indstillingsskærm
(S. 184)
Advarselsdisplay ( S. 188)
Visning af
kørselsoplysninger
A
B
C
D
OM42E06DK.book Page 179 Thursday, February 18, 2021 5:07 PM

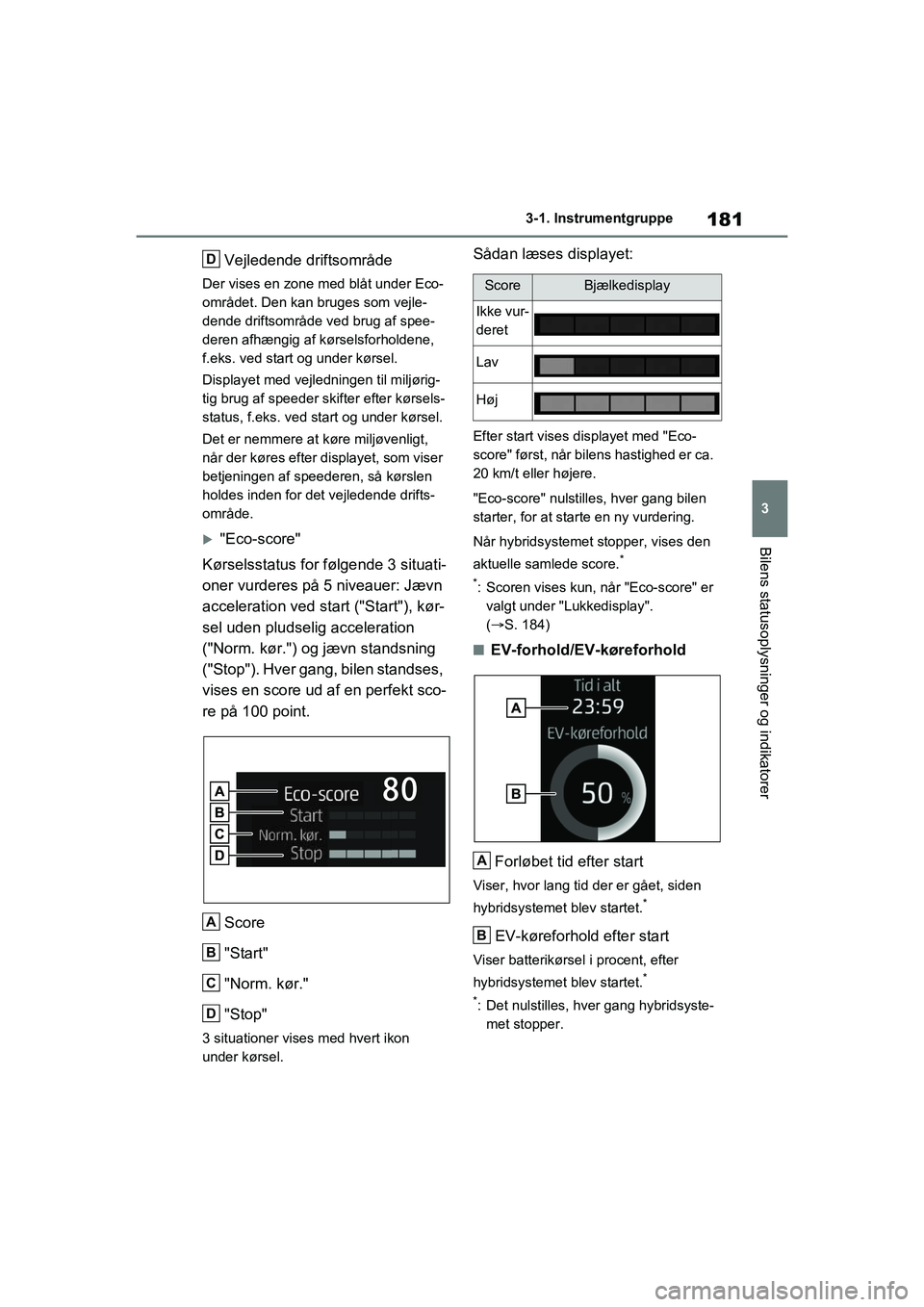

181
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Vejledende driftsområde
Der vises en zone med blåt under Eco-
området. Den kan bruges som vejle-
dende driftsområde ved brug af spee-
deren afhængig af kørselsforholdene,
f.eks. ved start og under kørsel.
Displayet med vejledningen til miljørig-
tig brug af speeder skifter efter kørsels-
status, f.eks. ved start og under kørsel.
Det er nemmere at køre miljøvenligt,
når der køres efter di
splayet, som viser
betjeningen af speederen, så kørslen
holdes inden for det vejledende drifts-
område.
"Eco-score"
Kørselsstatus for følgende 3 situati-
oner vurderes på 5 niveauer: Jævn
acceleration ved start ("Start"), kør-
sel uden pludselig acceleration
("Norm. kør.") og jævn standsning
("Stop"). Hver gang, bilen standses,
vises en score ud af en perfekt sco-
re på 100 point.
Score
"Start"
"Norm. kør."
"Stop"
3 situationer vises med hvert ikon
under kørsel.
Sådan læses displayet:
Efter start vises displayet med "Eco-
score" først, når bilens hastighed er ca.
20 km/t eller højere.
"Eco-score" nulstilles, hver gang bilen
starter, for at starte en ny vurdering.
Når hybridsystemet st opper, vises den
aktuelle samlede score.
*
*
: Scoren vises kun, når "Eco-score" er valgt under "Lukkedisplay".
(S. 184)
nEV-forhold/EV-køreforhold
Forløbet tid efter start
Viser, hvor lang tid der er gået, siden
hybridsystemet blev startet.
*
EV-køreforhold efter start
Viser batterikørsel i procent, efter
hybridsystemet blev startet.
*
*
: Det nulstilles, hver gang hybridsyste- met stopper.
D
A
B
C
D
ScoreBjælkedisplay
Ikke vur-
deret
Lav
Høj
A
B
OM42E06DK.book Page 181 Thursday, February 18, 2021 5:07 PM

1823-1. Instrumentgruppe
nStrømforbrug
Når enheden er indstillet til "km/h":
Strømforbruget er strømforbrugshastig-
heden under batterikørsel og svarer til
brændstofforbruget for benzinbiler. For
denne bil vises st røm forbrugt pr.
100 km ("kWh/100 km") som strømfor-
brug på hver enkelt skærm.
Når enheden er indstillet til "MPH" (hvis
monteret):
Strømforbruget er strømforbrugshastig-
heden under batterikørsel og svarer til
brændstofforbruget for benzinbiler. For
denne bil vises den kørte distance pr
KWh forbrugt strøm ("miles/kWh") som
strømforbrug på hver enkelt skærm.
nMulig distance med batterikørsel
lNår airconditionsystem et er i drift,
vises ud for den mulige distance
med batterikørsel, og den mulige
distance med batterikørsel med air-
conditionsysteme t tændt vises.
lDen mulige distance med batterikør-
sel kan blive kortere, selvom der ikke
køres, på grund af systemets strøm-
forbrug.
lDer findes flere oplysninger i "Mulig
distance med batterikørsel" ( S. 101)
nMulig distance før tom tank
lDenne distance er beregnet ud fra dit
gennemsnitlige brændstofforbrug. Det
betyder, at den faktiske distance, der
kan tilbagelægges, kan afvige fra den
viste.
lHvis du kun fylder en lille smule
brændstof på tanken, er det ikke sik-
kert, at displayet opdateres. Slå tæn-
dingskontakten fra ved optankning.
Hvis der fyldes brændstof på tanken,
uden at tændingskontakten slås fra,
opdateres displayet muligvis ikke.
lNår "Tank op" vises, er der kun en lille
mængde brændstof i tanken, og den
afstand, der kan køres med den reste-
rende brændstofmængde, kan ikke
beregnes.
Tank straks bilen op.
nVejledning til miljørigtig brug af
speeder/"Eco-score" aktiveres
ikke, når
Vejledning til miljørigtig brug af spee-
der/"Eco-score" aktive res ikke i følgen-
de situationer:
lNår hybridsystemindikatoren ikke er
aktiveret.
lBilen køres med brug af den dynami-
ske fartpilot med radar og fuldt hastig-
hedsområde.
nVisning af oplysninger om
systemet til sikker og let kør-
sel
Vælg for at vise driftsstatus for føl-
gende systemer:
 LTA (vejbaneregistrering)
*
(  S. 358)
 Dynamisk fartpilot med radar og
fuldt hastighedsområde
*
(  S. 371)
 Fartpilot
* ( S. 382)
 Fartbegrænser
* ( S. 385)
*: Hvis monteret
nVisning i relation til navigati-
onssystem (hvis monteret)
Vælg dette for at få vist følgende
informationer for navigationssyste-
met.
 Rutevejledning
 Kompasvisning
Visning af oplysninger om
systemet til sikker og let
kørsel
OM42E06DK.book Page 182 Thursday, February 18, 2021 5:07 PM
