65
1
1-3. Nødassistance
Sikkerhed
1-3.Nødassistance
*: Fungerer inden for dækningsområdet
for eCall. Systemnavnet er forskelligt,
afhængigt af landet.
Type A
"SOS"-knap
*
Indikatorlys
Mikrofon
Højttaler
*: Denne knap er beregnet til kommuni- kation med eCall-systemoperatøren.
Andre SOS-knapper i andre syste-
mer i bilen har ikke noget med enhe-
den at gøre og er ikke beregnet til
kommunikation med eCall-syste-
moperatøren.
Type B
"SOS"-knap
*
Indikatorlys
Mikrofon
Højttaler
*: Denne knap er beregnet til kommuni- kation med eCall-systemoperatøren.
Andre SOS-knapper i andre syste-
mer i bilen har ikke noget med enhe-
den at gøre og er ikke beregnet til
kommunikation med eCall-syste-
moperatøren.
nAutomatiske nødopkald
Hvis en airbag udløses, er syste-
met designet til at foretage automa-
tisk opkald til eCall-kontrolcentret.
*
Operatøren modtager bilens place-
ring, tidspunktet for hændelsen og
bilens stelnummer og forsøger at
eCall*
eCall er en telematiktjeneste,
der anvender data fra Global
Navigation Satellite System
(GNSS) data og indbygget
mobilteknologi til at muliggøre
følgende nødopkald: Automati-
ske nødopkald (Automatic Col-
lision Notification) og manuelle
nødopkald (ved tryk på knap-
pen "SOS"). Denne tjeneste er
påkrævet i henhold til EU-for-
ordninger.
Systemets dele
A
B
C
D
Nødopkaldstjeneste
A
B
C
D
OM42E06DK.book Page 65 Thursd ay, February 18, 2021 5:07 PM

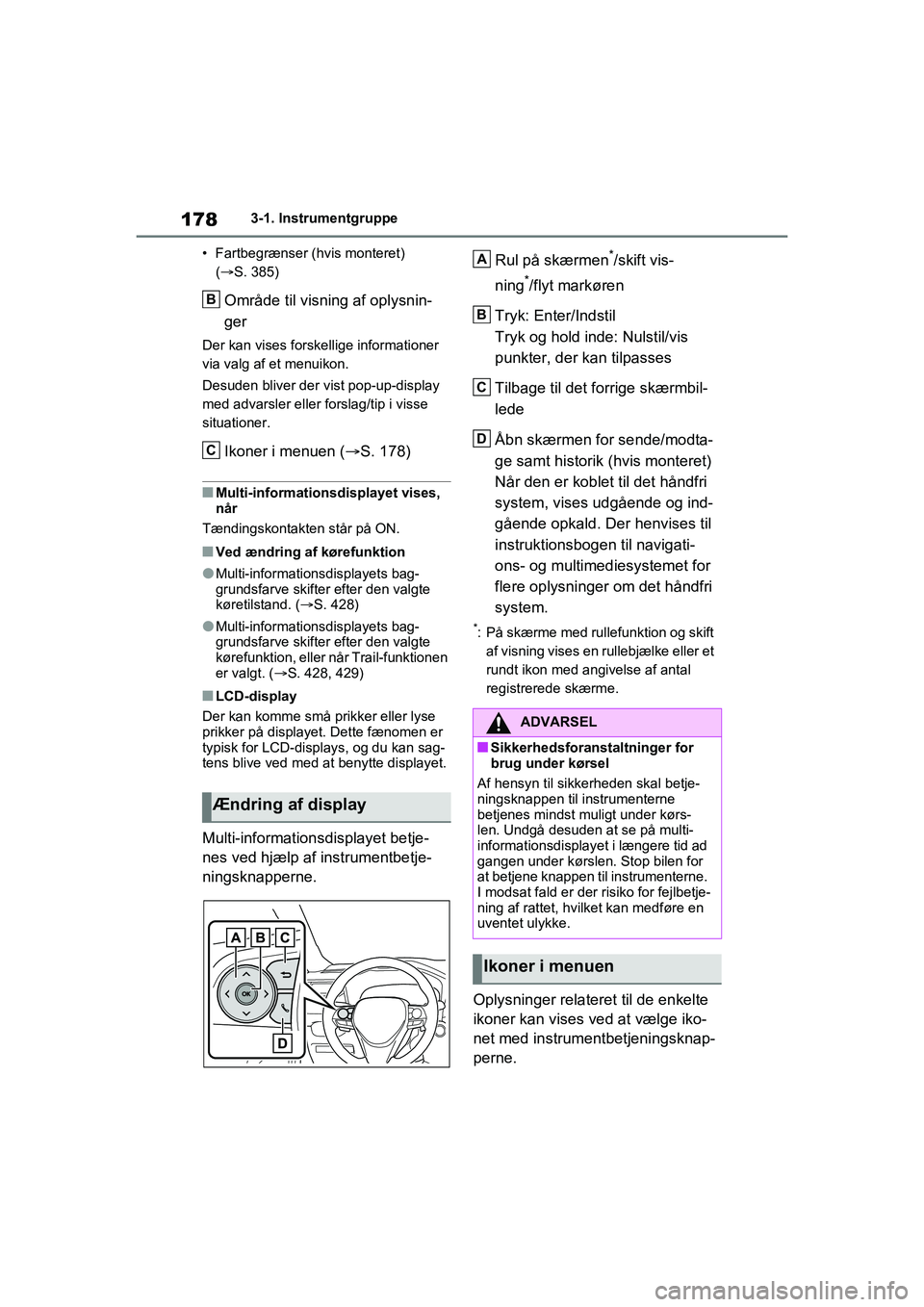

1783-1. Instrumentgruppe
• Fartbegrænser (hvis monteret) (S. 385)
Område til visning af oplysnin-
ger
Der kan vises forskellige informationer
via valg af et menuikon.
Desuden bliver der vist pop-up-display
med advarsler eller forslag/tip i visse
situationer.
Ikoner i menuen ( S. 178)
nMulti-informationsdisplayet vises,
når
Tændingskontakten står på ON.
nVed ændring af kørefunktion
lMulti-informationsdisplayets bag-
grundsfarve skifter efter den valgte
køretilstand. ( S. 428)
lMulti-informationsdisplayets bag-
grundsfarve skifter efter den valgte
kørefunktion, eller når Trail-funktionen
er valgt. ( S. 428, 429)
nLCD-display
Der kan komme små prikker eller lyse
prikker på displayet. Dette fænomen er
typisk for LCD-displays, og du kan sag-
tens blive ved med at benytte displayet.
Multi-informationsdisplayet betje-
nes ved hjælp af instrumentbetje-
ningsknapperne. Rul på skærmen
*/skift vis-
ning
*/flyt markøren
Tryk: Enter/Indstil
Tryk og hold inde: Nulstil/vis
punkter, der kan tilpasses
Tilbage til det forrige skærmbil-
lede
Åbn skærmen for sende/modta-
ge samt historik (hvis monteret)
Når den er koblet til det håndfri
system, vises udgående og ind-
gående opkald. Der henvises til
instruktionsbogen til navigati-
ons- og multimediesystemet for
flere oplysninger om det håndfri
system.
*: På skærme med rullefunktion og skift af visning vises en rullebjælke eller et
rundt ikon med angivelse af antal
registrerede skærme.
Oplysninger relatere t til de enkelte
ikoner kan vises ved at vælge iko-
net med instrumentbetjeningsknap-
perne.
Ændring af display
B
C
ADVARSEL
nSikkerhedsforanstaltninger for
brug under kørsel
Af hensyn til sikkerheden skal betje-
ningsknappen til instrumenterne
betjenes mindst muligt under kørs-
len. Undgå desuden at se på multi-
informationsdisplayet i længere tid ad
gangen under kørslen. Stop bilen for
at betjene knappen t il instrumenterne.
I modsat fald er der risiko for fejlbetje-
ning af rattet, hvilket kan medføre en
uventet ulykke.
Ikoner i menuen
A
B
C
D
OM42E06DK.book Page 178 Thursday, February 18, 2021 5:07 PM

1963-1. Instrumentgruppe
nDisplay
Audiosystem uden navigations-
system
1 Tryk på "MENU"-knappen.
2 Vælg "Info" på skærmen
"Menu".
3 Vælg "Turinformation" eller
"Historik".
Audiosystem med navigations-
funktion
1 Tryk på "MENU"-knappen.
2 Vælg "Info" på skærmen
"Menu".
3 Vælg "ECO" på skærmen "Infor-
mation".
4 Vælg "Turinformation" eller
"Historik".
nTurinformation
Hvis der vises en anden skærm
end "Turinformation", vælges
"Turinformation".
Illustrationen er kun et eksempel og kan
variere en smule fra de faktiske forhold.
Brændstofforbrug i de seneste
15 minutter Regenereret energi i de sidste
15 minutter
Et symbol angiver 50
Wh. Der vises op
til 5 symboler.
Aktuelt brændstofforbrug
Nulstilling af forbrugsdata
Den gennemsnitlige kørehastig-
hed siden hybridsystemet blev
startet
Den tid, der er gået, siden
hybridsystemet blev startet
Rækkevidde ( S. 197)
Det gennemsnitlige brændstofforbrug i
de sidste 15 minutter er inddelt efter
farve i tidligere gennemsnit og gennem-
snit, siden tændingskontakten sidst
blev sat på ON. Brug det viste gennem-
snitlige brændstofforbrug som en bag-
grundsoplysning.
nHistorik
Hvis der vises en anden skærm
end "Historik", vælges "Historik".
Illustrationen er kun et eksempel og
kan variere en smule fra de faktiske for-
hold.
Bedste registrerede brændstof-
forbrug
Forbrug
Energi
A
B
C
D
E
F
G
A
OM42E06DK.book Page 196 Thursday, February 18, 2021 5:07 PM

2804-4. Indstilling af rat og spejle
Ved brug af optisk spejlfunktion
1 Tryk på menuknappen.
Ikonerne vises.
2Tryk på eller for
at aktivere (ON)/deaktivere
(OFF) den automatiske ned-
blændingsfunktion.
Ikonerne forsvinder, hvis en knap ikke
betjenes i ca. 5 sekunder eller længere.
nJustering af displayet (digital spejl-
funktion)
lHvis det viste billede justeres, kan det
vises forvrænget. Dett e er ikke en fejl.
lHivs lysstyrken på det digitale bak-
spejl stilles for høj t, kan det virke træt-
tende for øjnene. Ju stér lysstyrken i
det digitale bakspejl til et passende
niveau. Hvis dine øjne bliver trætte,
skal du skifte til op tisk spejlfunktion.
lLysstyrken i det digitale bakspejl
ændres automatisk afhængig af lys-
styrken i området foran bilen.
nUndgå, at der opstår fejl i lyssenso-
rerne
For at undgå at der opstår fejl i lyssen-
sorerne, må du hverken berøre eller til-
dække dem.
ADVARSEL
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre død
eller alvorlige kvæstelser.
nUnder kørslen
lDet digitale bakspejls position og
displayindstillingerne må ikke
ændres under kørslen.
Stop bilen for at betjene knapperne
til det digitale bakspejl.
I modsat fald er der risiko for fejlbe-
tjening af rattet, hvilket kan medføre
en uventet ulykke.
lHold altid øje med bilens omgivel-
ser.
Størrelsen på biler og andre objekter
kan se forskellige ud i digital spejl-
funktion og optisk spejlfunktion.
Under bakning skal du huske at kon-
trollere området omkring bilen og
navnlig bag bilen direkte.
Hvis et køretøj næ rmer sig bagfra i
mørke, kan omgivelserne desuden
fremstå uklare.
nSådan undgår du risiko for brand
Hvis føreren fortsætter med at bruge
det digitale bakspejl, når der kommer
røg eller lugt fra spejlet, kan der opstå
brand. Hold straks op med at bruge
systemet, og kontakt en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
OM42E06DK.book Page 280 Thursday, February 18, 2021 5:07 PM

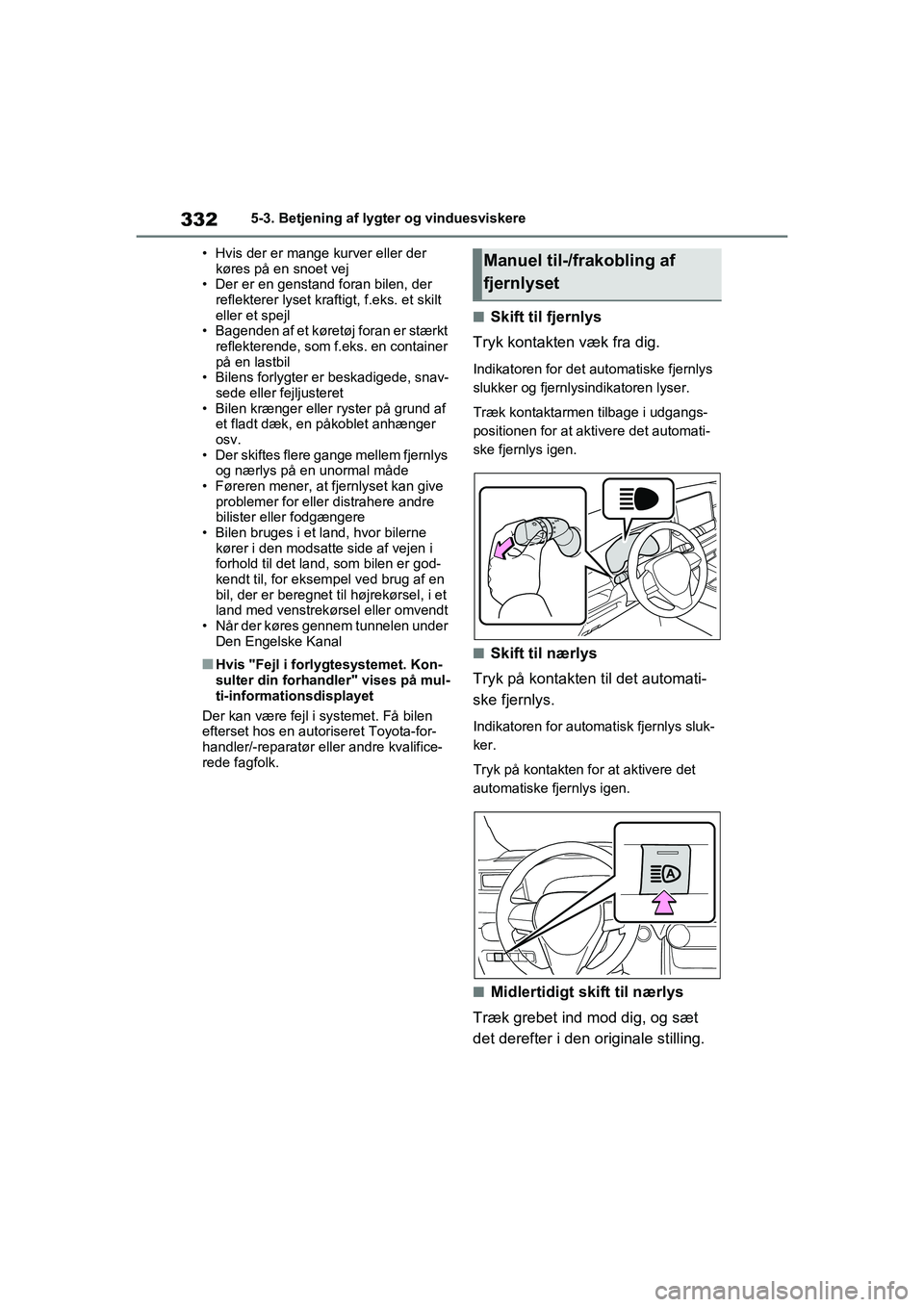

3325-3. Betjening af lygter og vinduesviskere
• Hvis der er mange kurver eller der køres på en snoet vej
• Der er en genstand foran bilen, der
reflekterer lyset krafti gt, f.eks. et skilt
eller et spejl
• Bagenden af et køretøj foran er stærkt
reflekterende, som f.eks. en container
på en lastbil
• Bilens forlygter er beskadigede, snav-
sede eller fejljusteret
• Bilen krænger eller ryster på grund af et fladt dæk, en påkoblet anhænger
osv.
• Der skiftes flere gange mellem fjernlys og nærlys på en unormal måde
• Føreren mener, at fjernlyset kan give problemer for eller distrahere andre
bilister eller fodgængere
• Bilen bruges i et land, hvor bilerne kører i den modsatte side af vejen i
forhold til det land, som bilen er god-
kendt til, for eksempel ved brug af en
bil, der er beregnet til højrekørsel, i et
land med venstrekørsel eller omvendt
• Når der køres gennem tunnelen under Den Engelske Kanal
nHvis "Fejl i forlygtesystemet. Kon-
sulter din forhandler" vises på mul-
ti-informati onsdisplayet
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nSkift til fjernlys
Tryk kontakten væk fra dig.
Indikatoren for det automatiske fjernlys
slukker og fjernlysindikatoren lyser.
Træk kontaktarmen tilbage i udgangs-
positionen for at aktivere det automati-
ske fjernlys igen.
nSkift til nærlys
Tryk på kontakten til det automati-
ske fjernlys.
Indikatoren for automatisk fjernlys sluk-
ker.
Tryk på kontakten for at aktivere det
automatiske fjernlys igen.
nMidlertidigt skift til nærlys
Træk grebet ind mod dig, og sæt
det derefter i den originale stilling.
Manuel til-/frakobling af
fjernlyset
OM42E06DK.book Page 332 Thursday, February 18, 2021 5:07 PM

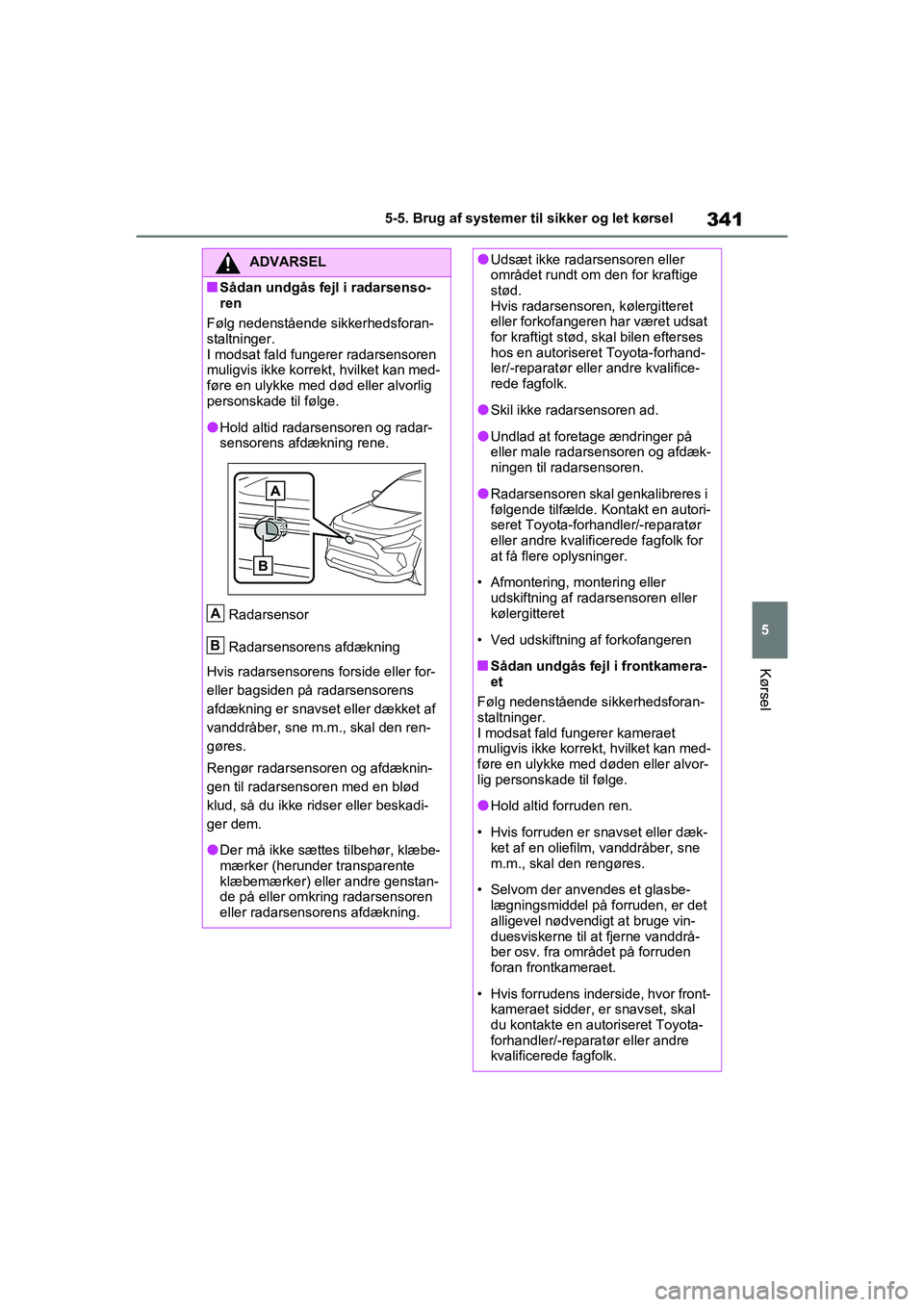

341
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
ADVARSEL
nSådan undgås fejl i radarsenso-
ren
Følg nedenstående sikkerhedsforan-
staltninger.
I modsat fald fungerer radarsensoren
muligvis ikke korrekt, hvilket kan med-
føre en ulykke med død eller alvorlig
personskade til følge.
lHold altid radarsensoren og radar-
sensorens afdækning rene.
Radarsensor
Radarsensorens afdækning
Hvis radarsensorens forside eller for-
eller bagsiden på radarsensorens
afdækning er snavset eller dækket af
vanddråber, sne m.m., skal den ren-
gøres.
Rengør radarsensoren og afdæknin-
gen til radarsensoren med en blød
klud, så du ikke ridser eller beskadi-
ger dem.
lDer må ikke sættes tilbehør, klæbe-
mærker (herunder transparente
klæbemærker) eller andre genstan-
de på eller omkring radarsensoren
eller radarsensorens afdækning.
A
B
lUdsæt ikke radarsensoren eller
området rundt om den for kraftige
stød.
Hvis radarsensore n, kølergitteret
eller forkofangeren har været udsat
for kraftigt stød, skal bilen efterses
hos en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalifice-
rede fagfolk.
lSkil ikke radarsensoren ad.
lUndlad at foretage ændringer på
eller male radarsensoren og afdæk-
ningen til radarsensoren.
lRadarsensoren skal genkalibreres i
følgende tilfælde. Kontakt en autori-
seret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk for
at få flere oplysninger.
• Afmontering, montering eller udskiftning af radarsensoren eller
kølergitteret
• Ved udskiftning af forkofangeren
nSådan undgås fejl i frontkamera-
et
Følg nedenstående sikkerhedsforan-
staltninger.
I modsat fald fungerer kameraet
muligvis ikke korrekt, hvilket kan med-
føre en ulykke med døden eller alvor-
lig personskade til følge.
lHold altid forruden ren.
• Hvis forruden er snavset eller dæk- ket af en oliefilm, vanddråber, sne
m.m., skal den rengøres.
• Selvom der anvendes et glasbe- lægningsmiddel på forruden, er det
alligevel nødvendigt at bruge vin-
duesviskerne til at fjerne vanddrå-
ber osv. fra området på forruden
foran frontkameraet.
• Hvis forrudens inderside, hvor front- kameraet sidder, er snavset, skal
du kontakte en au toriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
OM42E06DK.book Page 341 Thursday, February 18, 2021 5:07 PM

3425-5. Brug af systemer til sikker og let kørsel

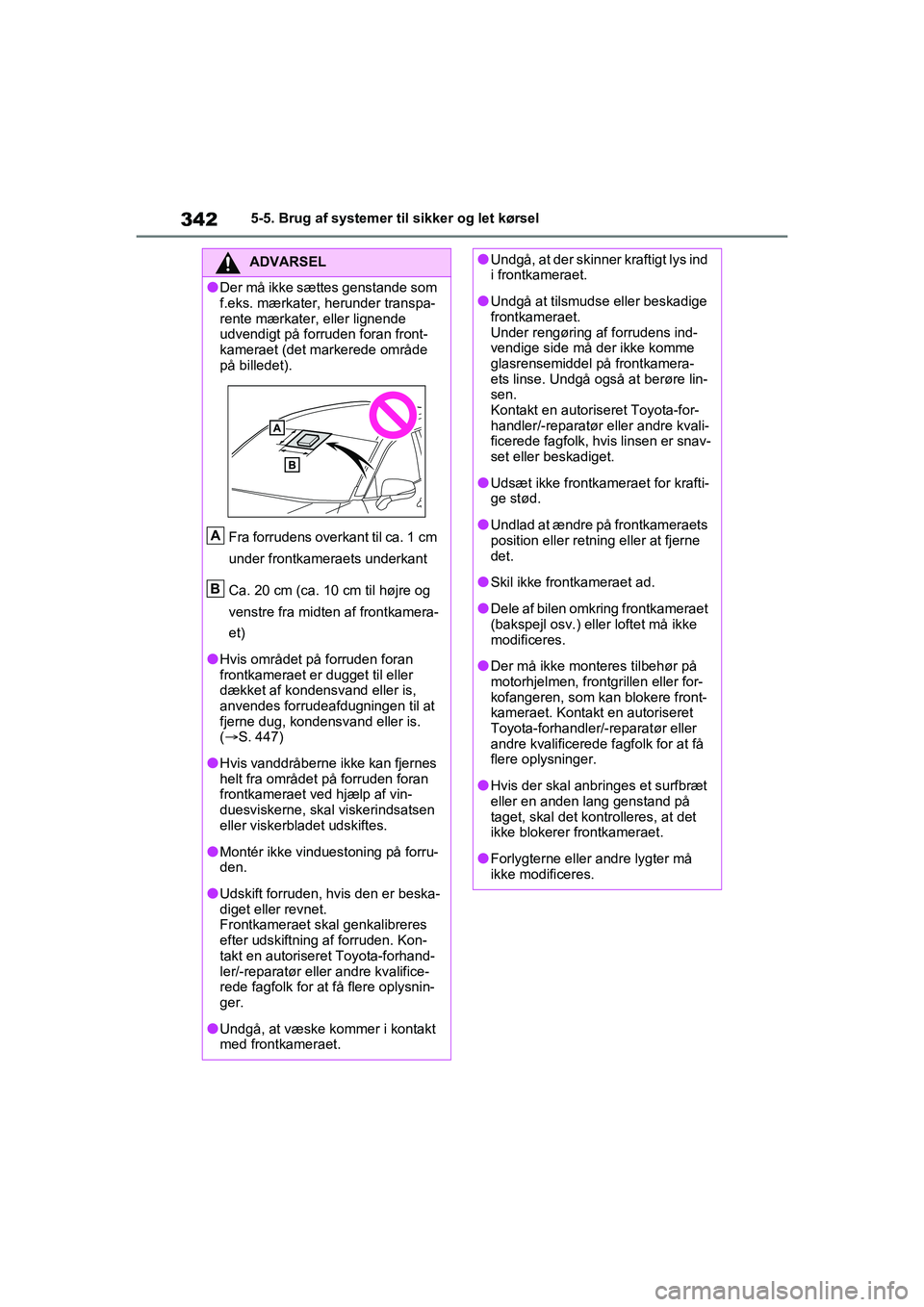

ADVARSEL
lDer må ikke sættes genstande som
f.eks. mærkater, herunder transpa-
rente mærkater, eller lignende
udvendigt på forruden foran front-
kameraet (det markerede område
på billedet).Fra forrudens overkant til ca. 1 cm
under frontkameraets underkant
Ca. 20 cm (ca. 10 cm til højre og
venstre fra midten af frontkamera-
et)
lHvis området på forruden foran
frontkameraet er dugget til eller
dækket af kondensvand eller is,
anvendes forrudeafdugningen til at
fjerne dug, kondensvand eller is.
(S. 447)
lHvis vanddråberne ikke kan fjernes
helt fra området på forruden foran
frontkameraet ved hjælp af vin-
duesviskerne, ska l viskerindsatsen
eller viskerbladet udskiftes.
lMontér ikke vinduestoning på forru-
den.
lUdskift forruden, hvis den er beska-
diget eller revnet.
Frontkameraet skal genkalibreres
efter udskiftning af forruden. Kon-
takt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalifice-
rede fagfolk for at få flere oplysnin-
ger.
lUndgå, at væske kommer i kontakt
med frontkameraet.
A
B
lUndgå, at der skinner kraftigt lys ind
i frontkameraet.
lUndgå at tilsmudse eller beskadige
frontkameraet.
Under rengøring af forrudens ind-
vendige side må der ikke komme
glasrensemiddel på frontkamera-
ets linse. Undgå også at berøre lin-
sen.
Kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, hvis linsen er snav-
set eller beskadiget.
lUdsæt ikke frontkameraet for krafti-
ge stød.
lUndlad at ændre på frontkameraets
position eller retning eller at fjerne
det.
lSkil ikke frontkameraet ad.
lDele af bilen omkring frontkameraet
(bakspejl osv.) eller loftet må ikke
modificeres.
lDer må ikke monteres tilbehør på
motorhjelmen, frontgrillen eller for-
kofangeren, som kan blokere front-
kameraet. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk for at få
flere oplysninger.
lHvis der skal anbringes et surfbræt
eller en anden lang genstand på
taget, skal det kontrolleres, at det
ikke blokerer frontkameraet.
lForlygterne eller andre lygter må
ikke modificeres.
OM42E06DK.book Page 342 Thursday, February 18, 2021 5:07 PM

4165-5. Brug af systemer til sikker og let kørsel
Hvis styringen til begrænsning af
hybridsystemets effekt eller brem-
sestyringen aktiveres, lyder en
summer, og der vises en meddelel-
se på multi-informationsdisplayet,
forrudedisplayet (hvis monteret)
eller navigationssystemets (hvis
monteret) eller multimediesyste-
mets (hvis monteret) skærm for at
advare føreren.
Afhængig af situationen, begrænser
styringen af hybr idsystemets effekt
enten accelerationen eller effekten
mest muligt.
 Begrænsning af hybridsystemets
effekt er aktiveret (begrænsning
af acceleration)
Acceleration over en vis mængde
begrænses af systemet.
Multi-informationsdisp lay og forrudedis-
play: "Forhindring registreret. Accelera-
tion nedsat" (der vises ingen advarsel
på forrudedisplayet)
Navigationssystemets eller multimedie-
systemets skærm: Der vises ingen
advarsel
PKSB OFF-indikator: Lyser ikke
Summer: Lyder ikke
 Styring af begrænsning af
hybridsystemets effekt er aktive-
ret (effekt begrænset mest
muligt)
Systemet har vurderet, at der kræves
en større bremseeffekt end normalt. Multi-informationsdisplay og forrudedis-
play: "BREMS!"
Navigationssystemets
eller multimedie-
systemets skærm: "BREMS!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
 Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Multi-informationsdisplay og forrudedis-
play: "BREMS!"
Navigationssystemets eller multimedie-
systemets skærm: "BREMS!"
PKSB OFF-indikator: Lyser
Summer: Kort bip
 Bilen stoppes af systemet
Bilen er stoppet via aktivering af brem-
sestyring.
Multi-informationsdisplay og forrudedis-
play: "Switch to Brake" (Hvis der ikke
trædes på speederen, vises "Press
Brake Pedal").
Navigationssystemets eller multimedie-
systemets skærm: "Træd på bremsepe-
dal"
PKSB OFF-indikator: Lyser (Hvis der
ikke trædes på speederen, lyser indika-
toren ikke).
Summer: Kort bip
Hvis parkeringsbremseassistenten
vurderer, at der er risiko for kollision
med et registreret objekt, begræn-
ses hybridsystemets effekt, så
bilens hastighed ikke kan øges.
(Styring af begrænsning af hybrid-
systemets effekt : Se figur 2).
Display og summer til sty-
ring af begrænsning af
hybridsystemets effekt og
bremsestyring
Systemoversigt
OM42E06DK.book Page 416 Thursday, February 18, 2021 5:07 PM

473
6
6-4. Brug af andet indvendigt udstyr
Indvendigt udstyr
nNavn på alle dele
Opladning
Driftsindikator
Tænd/sluk-knap
nBrug af den trådløse lader
1 Tryk på tænd/sluk-knappen på
den trådløse lader.
Tændes og slukkes, hver gang, der
trykkes på knappen.
Indikatoren (grøn) lyser, når den er
tændt.
Tænd/sluk-knappens huskes også, når
hybridsystemet er slået fra.
2Stil ladesiden af den bærbare
enhed ned.
Indikatoren (orange) lyser under oplad-
ning. Hvis opladning ikke udføres, kan du for-
søge at placere den bærbare enhed så
tæt som muligt på midten af ladeområdet.
Når opladningen er færdig, lyser indika-
toren (grøn).
nGenopladningsfunktion
 Når opladningen er udført og
efter et fast tidsrum uden oplad-
ning starter opladningen igen.
 Når den bærbare enhed flyttes,
stoppes opladningen i et stykke
tid, hvorefter den starter igen.
nBetingelser for lys i driftsindi-
katoren
*: Afhængig af den bærbare enhed er
der tilfælde, hvor driftsindikatoren
fortsat lyser orange, efter at opladnin-
gen er fuldført.
A
B
C
Driftsindika- torTilstande
SlukningNår strømmen til den tråd-
løse oplader er slukket
Grøn (tæn-
des)I standby (opladning
mulig)
Når opladning er fuldført*
Orange
(lyser)
Når den bærbare enhed
placeres på ladeområdet
(registrering af den bær-
bare enhed)
Opladning
OM42E06DK.book Page 473 Thursday, February 18, 2021 5:07 PM

497
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

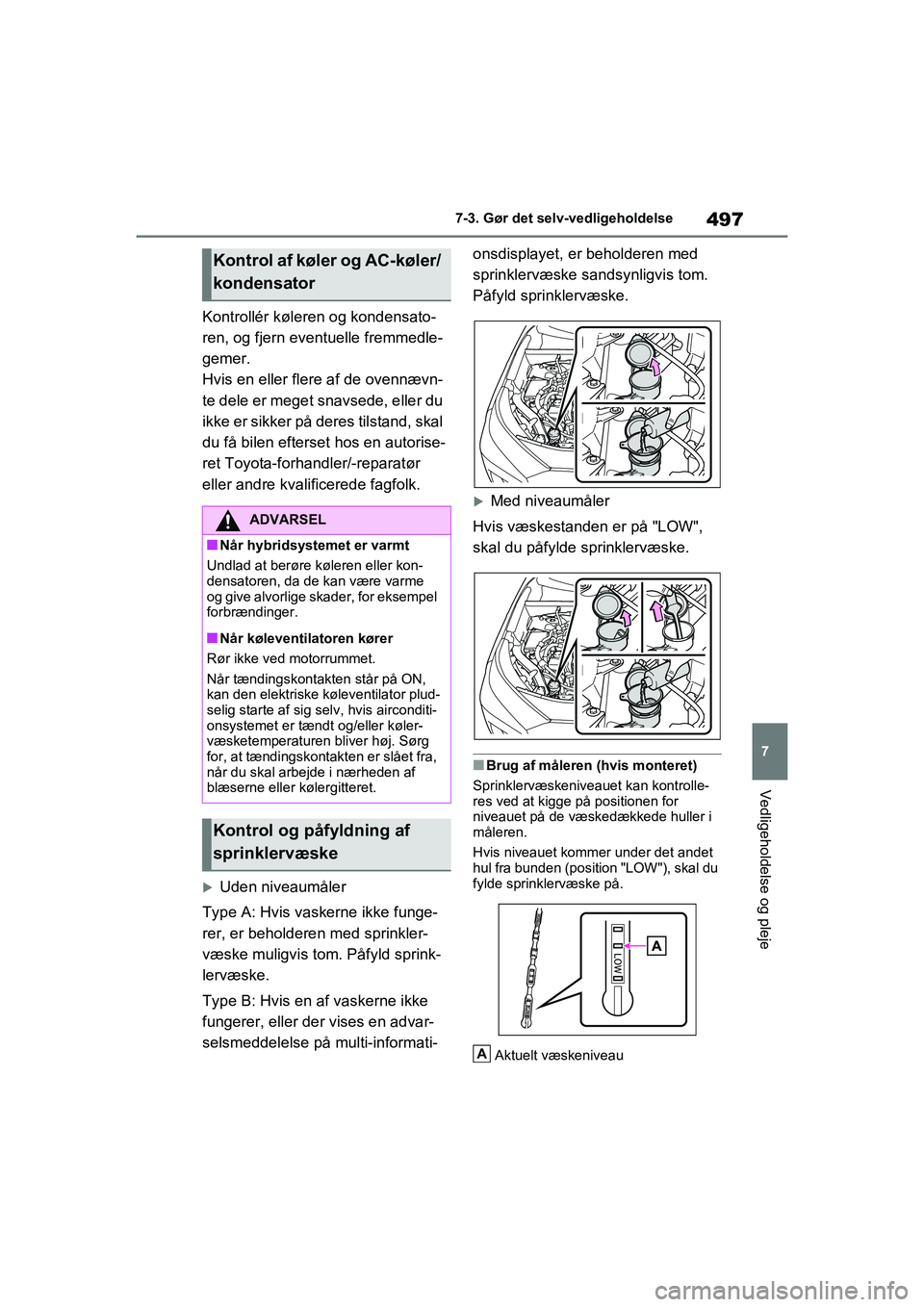

Kontrollér køleren og kondensato-
ren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævn-
te dele er meget snavsede, eller du
ikke er sikker på deres tilstand, skal
du få bilen efterset hos en autorise-
ret Toyota-forhandler/-reparatør
eller andre kvalif
icerede fagfolk.
Uden niveaumåler
Type A: Hvis vaskerne ikke funge-
rer, er beholderen med sprinkler-
væske muligvis tom. Påfyld sprink-
lervæske.
Type B: Hvis en af vaskerne ikke
fungerer, eller der vises en advar-
selsmeddelelse på multi-informati- onsdisplayet, er beholderen med
sprinklervæske sandsynligvis tom.
Påfyld sprinklervæske.
Med niveaumåler
Hvis væskestanden er på "LOW",
skal du påfylde sprinklervæske.
nBrug af måleren (hvis monteret)
Sprinklervæskeniveauet kan kontrolle-
res ved at kigge på positionen for
niveauet på de væskedækkede huller i
måleren.
Hvis niveauet kommer under det andet
hul fra bunden (position "LOW"), skal du
fylde sprinklervæske på.
Aktuelt væskeniveau
Kontrol af køler og AC-køler/
kondensator
ADVARSEL
nNår hybridsystemet er varmt
Undlad at berøre køleren eller kon-
densatoren, da de kan være varme
og give alvorlige skader, for eksempel
forbrændinger.
nNår køleventilatoren kører
Rør ikke ved motorrummet.
Når tændingskontakten står på ON,
kan den elektriske køleventilator plud-
selig starte af sig selv, hvis airconditi-
onsystemet er tændt og/eller køler-
væsketemperaturen bliver høj. Sørg
for, at tændingskontakten er slået fra,
når du skal arbejde i nærheden af
blæserne eller kølergitteret.
Kontrol og påfyldning af
sprinklervæske
A
OM42E06DK.book Page 497 Thursday, February 18, 2021 5:07 PM
