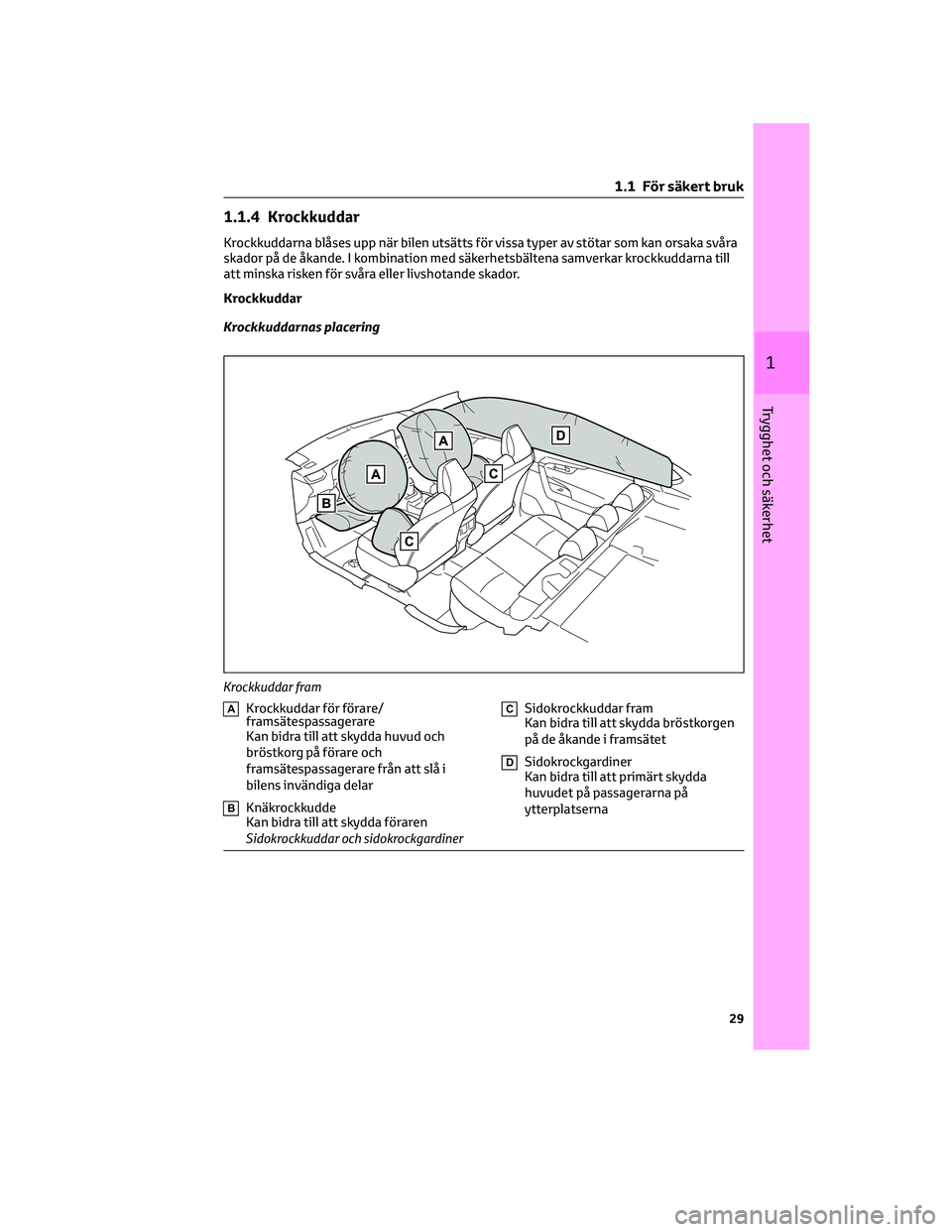

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i
bilens invändiga delar
BKnäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
CSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen
på de åkande i framsätet
DSidokrockgardiner
Kan bidra till att primärt skydda
huvudet på passagerarna på
ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrockgardiner
FBältessträckare och kraftbegränsare
(framsäte)
GSidokrocksensorer (fram)
HSidokrockkuddar
ISidokrocksensorer (bak)
JBältessträckare och kraftbegränsare
(baksätets ytterplatser)
KFörarens krockkudde
LKnäkrockkudde
MSRS-varningslampa
NKrockkuddesensorenhet
O”PASSENGER AIR BAG”,
kontrollampor
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
30

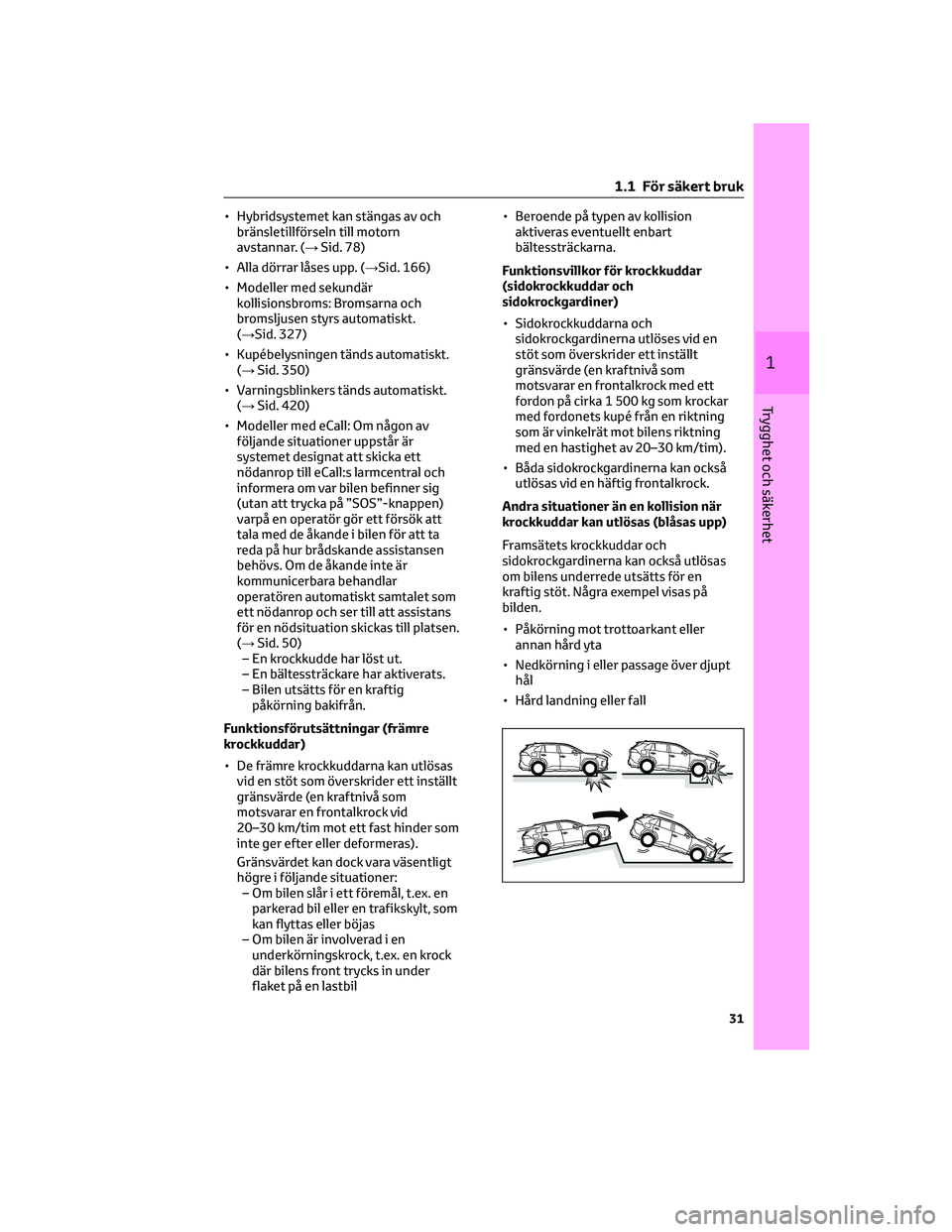

• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 78)
• Alla dörrar låses upp. (→Sid. 166)
• Modeller med sekundär
kollisionsbroms: Bromsarna och
bromsljusen styrs automatiskt.
(→Sid. 327)
• Kupébelysningen tänds automatiskt.
(→Sid. 350)
• Varningsblinkers tänds automatiskt.
(→Sid. 420)
• Modeller med eCall: Om någon av
följande situationer uppstår är
systemet designat att skicka ett
nödanrop till eCall:s larmcentral och
informera om var bilen befinner sig
(utan att trycka på ”SOS”-knappen)
varpå en operatör gör ett försök att
tala med de åkande i bilen för att ta
reda på hur brådskande assistansen
behövs. Om de åkande inte är
kommunicerbara behandlar
operatören automatiskt samtalet som
ett nödanrop och ser till att assistans
för en nödsituation skickas till platsen.
(→Sid. 50)
– En krockkudde har löst ut.
– En bältessträckare har aktiverats.
– Bilen utsätts för en kraftig
påkörning bakifrån.
Funktionsförutsättningar (främre
krockkuddar)
• De främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
gränsvärde (en kraftnivå som
motsvarar en frontalkrock vid
20–30 km/tim mot ett fast hinder som
inte ger efter eller deformeras).
Gränsvärdet kan dock vara väsentligt
högre i följande situationer:
– Om bilen slår i ett föremål, t.ex. en
parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
– Om bilen är involverad i en
underkörningskrock, t.ex. en krock
där bilens front trycks in under
flaket på en lastbil• Beroende på typen av kollision
aktiveras eventuellt enbart
bältessträckarna.
Funktionsvillkor för krockkuddar
(sidokrockkuddar och
sidokrockgardiner)
• Sidokrockkuddarna och
sidokrockgardinerna utlöses vid en
stöt som överskrider ett inställt
gränsvärde (en kraftnivå som
motsvarar en frontalkrock med ett
fordon på cirka 1 500 kg som krockar
med fordonets kupé från en riktning
som är vinkelrät mot bilens riktning
med en hastighet av 20–30 km/tim).
• Båda sidokrockgardinerna kan också
utlösas vid en häftig frontalkrock.
Andra situationer än en kollision när
krockkuddar kan utlösas (blåsas upp)
Framsätets krockkuddar och
sidokrockgardinerna kan också utlösas
om bilens underrede utsätts för en
kraftig stöt. Några exempel visas på
bilden.
• Påkörning mot trottoarkant eller
annan hård yta
• Nedkörning i eller passage över djupt
hål
• Hård landning eller fall
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

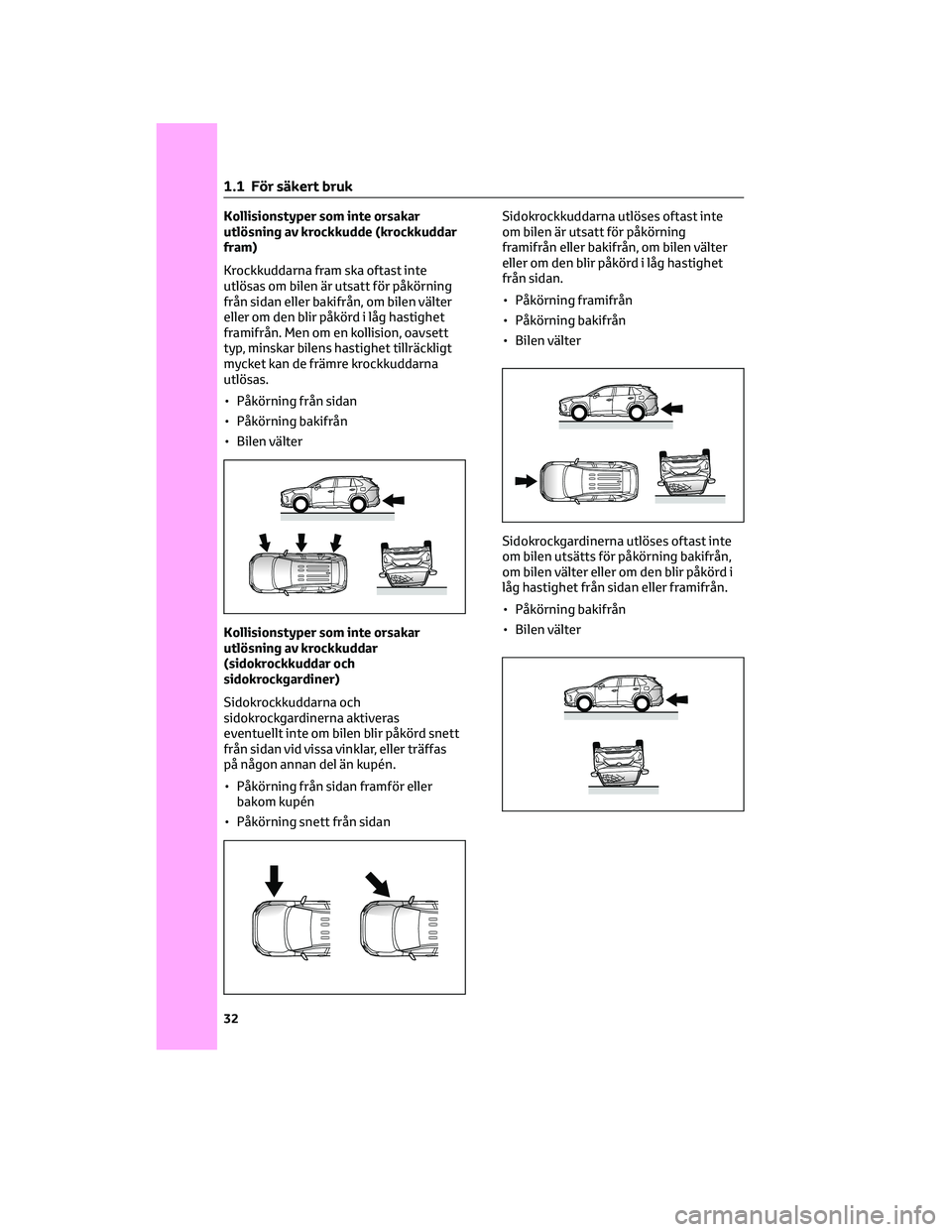

Kollisionstyper som inte orsakar
utlösning av krockkudde (krockkuddar
fram)
Krockkuddarna fram ska oftast inte
utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter
eller om den blir påkörd i låg hastighet
framifrån. Men om en kollision, oavsett
typ, minskar bilens hastighet tillräckligt
mycket kan de främre krockkuddarna
utlösas.
• Påkörning från sidan
• Påkörning bakifrån
• Bilen välter
Kollisionstyper som inte orsakar
utlösning av krockkuddar
(sidokrockkuddar och
sidokrockgardiner)
Sidokrockkuddarna och
sidokrockgardinerna aktiveras
eventuellt inte om bilen blir påkörd snett
från sidan vid vissa vinklar, eller träffas
på någon annan del än kupén.
• Påkörning från sidan framför eller
bakom kupén
• Påkörning snett från sidanSidokrockkuddarna utlöses oftast inte
om bilen är utsatt för påkörning
framifrån eller bakifrån, om bilen välter
eller om den blir påkörd i låg hastighet
från sidan.
• Påkörning framifrån
• Påkörning bakifrån
• Bilen välter
Sidokrockgardinerna utlöses oftast inte
om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i
låg hastighet från sidan eller framifrån.
• Påkörning bakifrån
• Bilen välter
1 .1 För säkert bruk
32

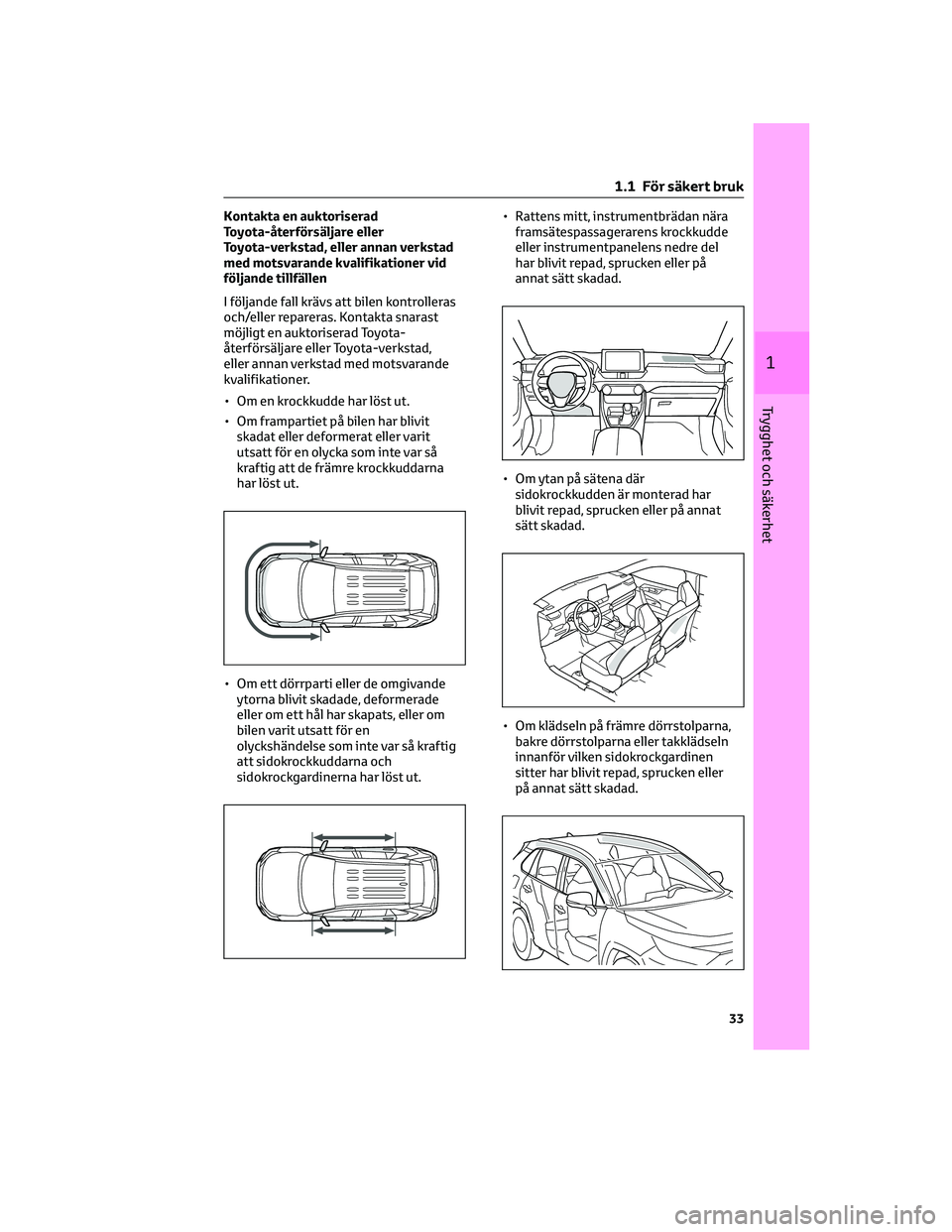

Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen kontrolleras
och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer.
• Om en krockkudde har löst ut.
• Om frampartiet på bilen har blivit
skadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

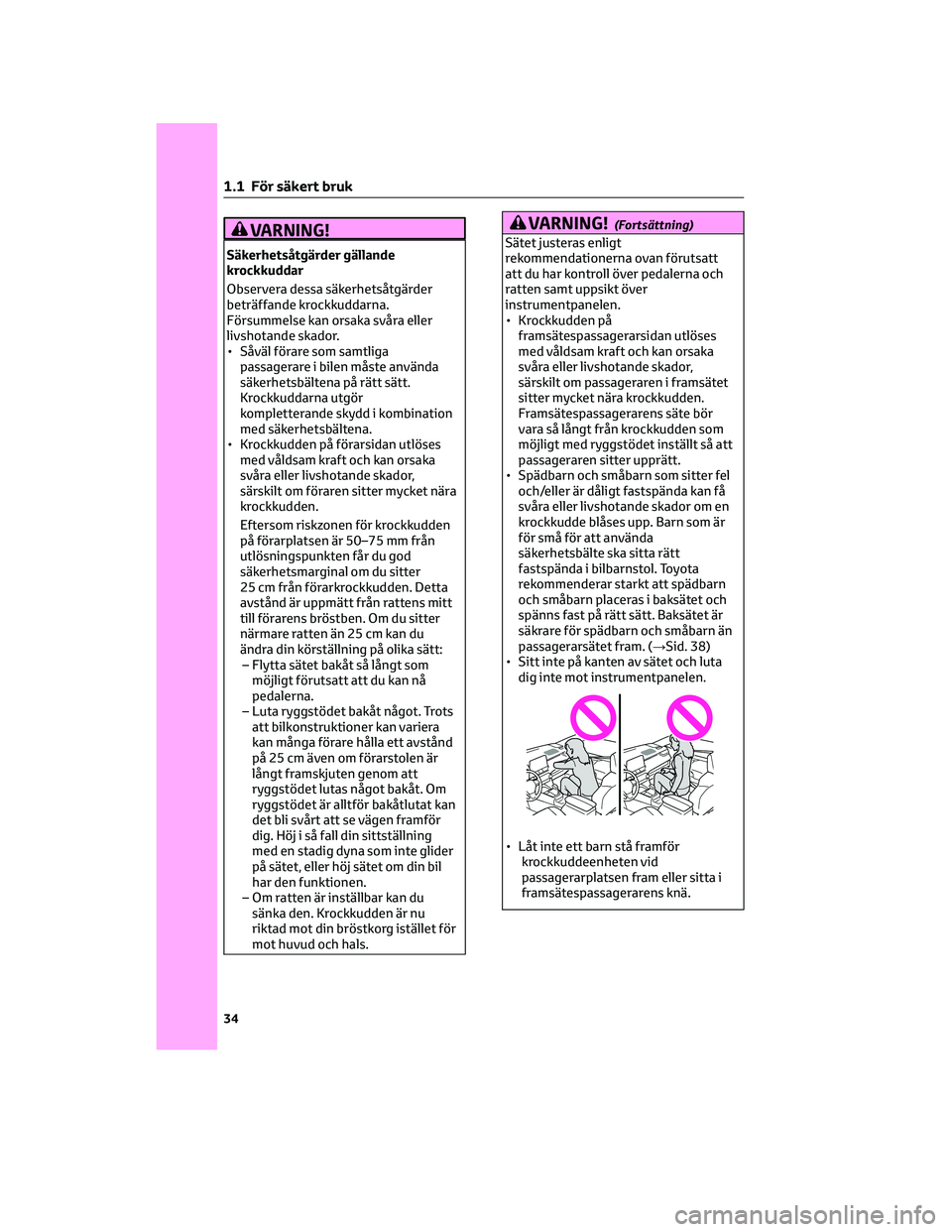

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning
med en stadig dyna som inte glider
på sätet, eller höj sätet om din bil
har den funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället för
mot huvud och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 38)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
34

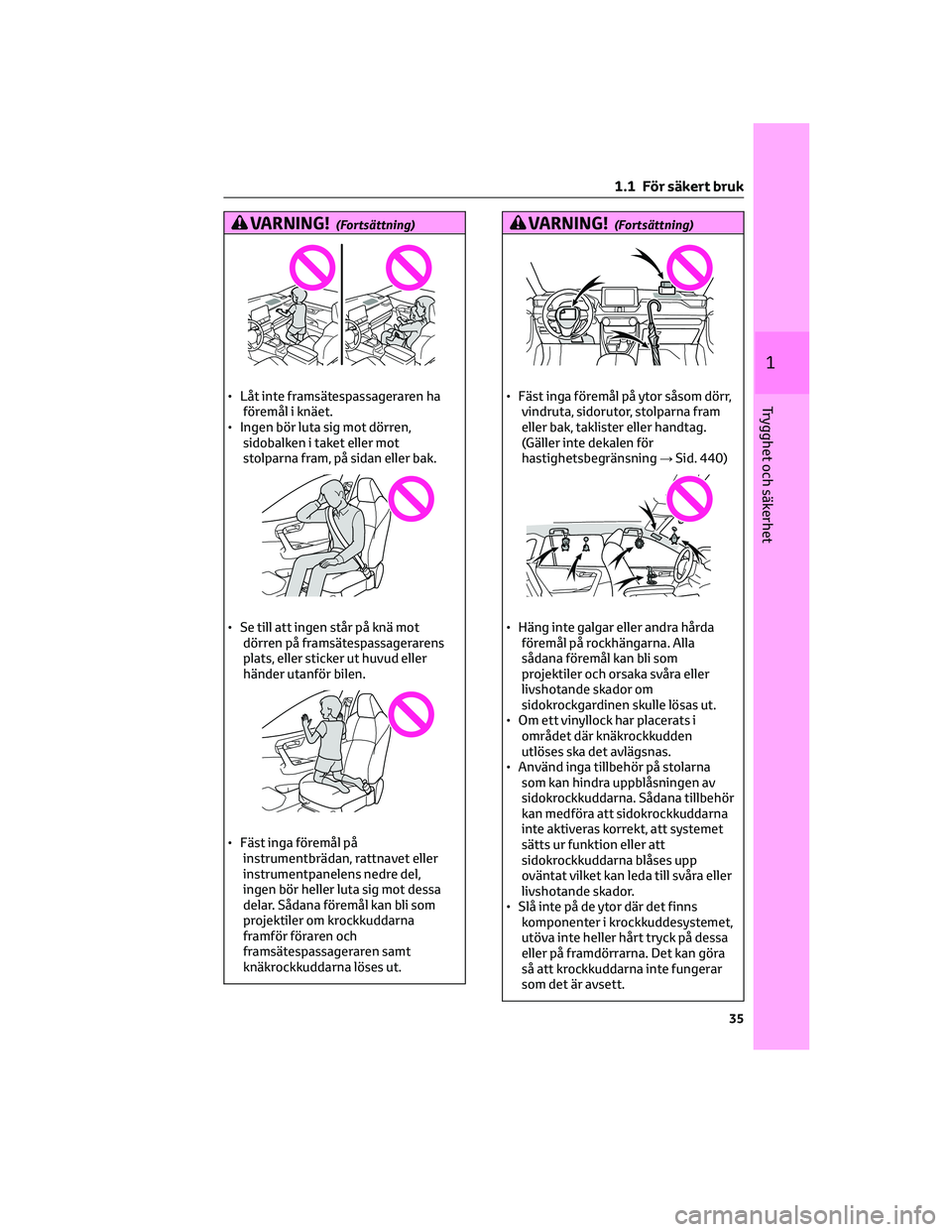

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 440)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden
utlöses ska det avlägsnas.
• Använd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

VARNING!(Fortsättning)
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
•
Om det känns svårt att andas efter att
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att förebygga
eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka
svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, anpassning,
borttagning eller byte av ratt,
instrumentpanel, instrumentbräda,
säten eller sätesklädsel, främre
dörrstolparna, mittstolparna, bakre
dörrstolparna, takets sidobalkar,
dörrpaneler fram, dörrklädsel fram
eller högtalare i framdörrar
• Ändringar av paneler i framdörr (t.ex.
göra hål)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
VARNING!(Fortsättning)
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska
apparater, som mobil tvåvägsradio
(RF-sändare) och CD-spelare
1.1.5 Säkerhetsåtgärder
beträffande avgaser
Avgaser innehåller ämnen som är
skadliga för människan om de andas in.
VARNING!
Avgaserna innehåller skadlig
kolmonoxid (CO) som är färglös och
luktlös. Observera följande
säkerhetsanvisningar. Annars kan
avgaser tränga in i bilen vilket kan leda
till en olycka orsakad av yrsel. Det kan
även leda till dödsfall eller utgöra en
allvarlig hälsorisk.
Viktiga faktorer under körning
• Håll bakluckan stängd.
• Om du känner lukten av avgaser i
bilen, även om bakluckan är stängd,
ska du öppna sidofönstren och låta
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen snarast
möjligt.
När du parkerar bilen
• Om bilen står på en dåligt ventilerad
plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av
hybridsystemet.
• Låt inte bilen stå med
hybridsystemet igång en längre tid.
Om en sådan situation inte kan
undvikas, parkera bilen på en öppen
plats och se till att inga avgaser
tränger in i kupén.
1 .1 För säkert bruk
36

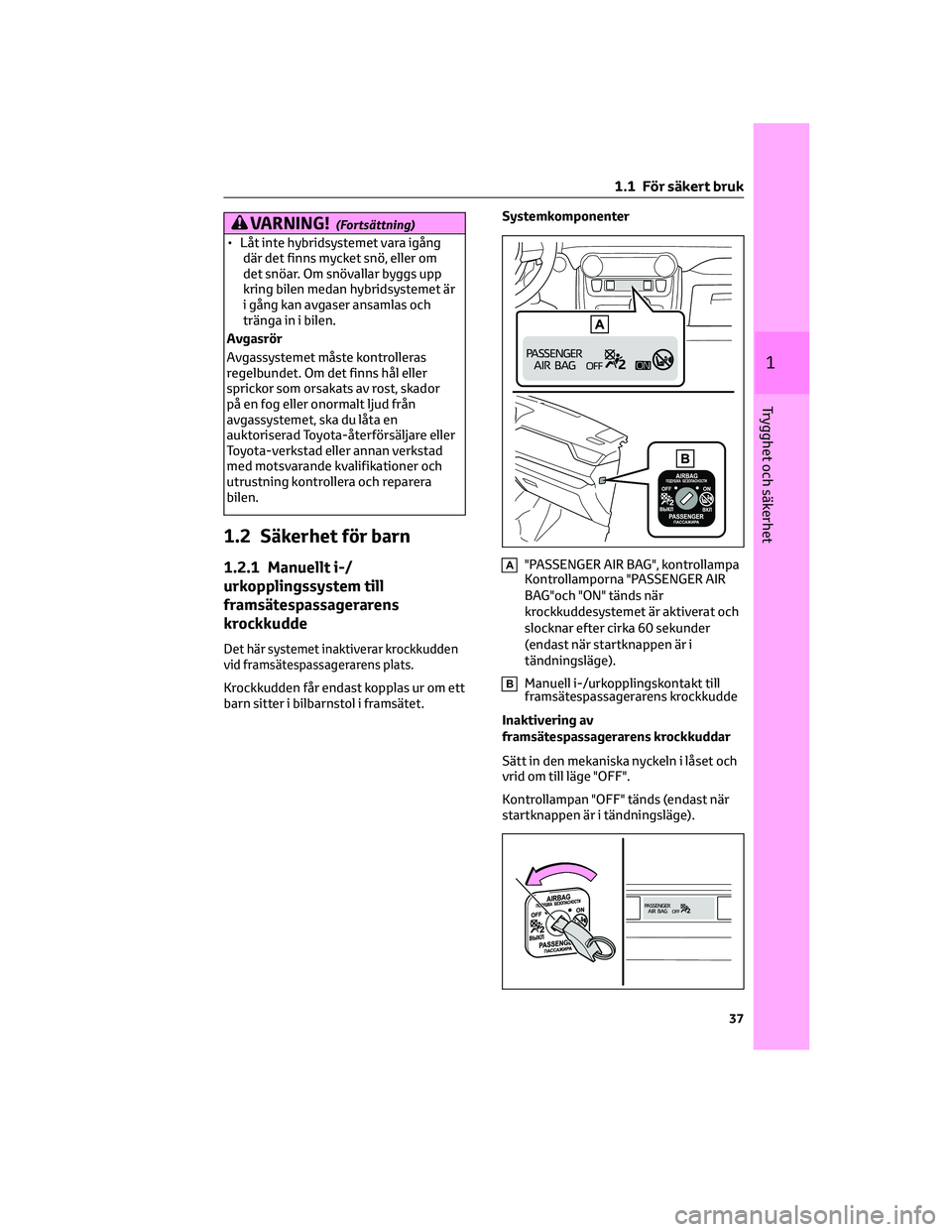

VARNING!(Fortsättning)
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om
det snöar. Om snövallar byggs upp
kring bilen medan hybridsystemet är
i gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar krockkudden
vid framsätespassagerarens plats.
Krockkudden får endast kopplas ur om ett
barn sitter i bilbarnstol i framsätet.Systemkomponenter
A"PASSENGER AIR BAG", kontrollampa
Kontrollamporna "PASSENGER AIR
BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder
(endast när startknappen är i
tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast när
startknappen är i tändningsläge).
1 .1 För säkert bruk
37
1
Trygghet och säkerhet

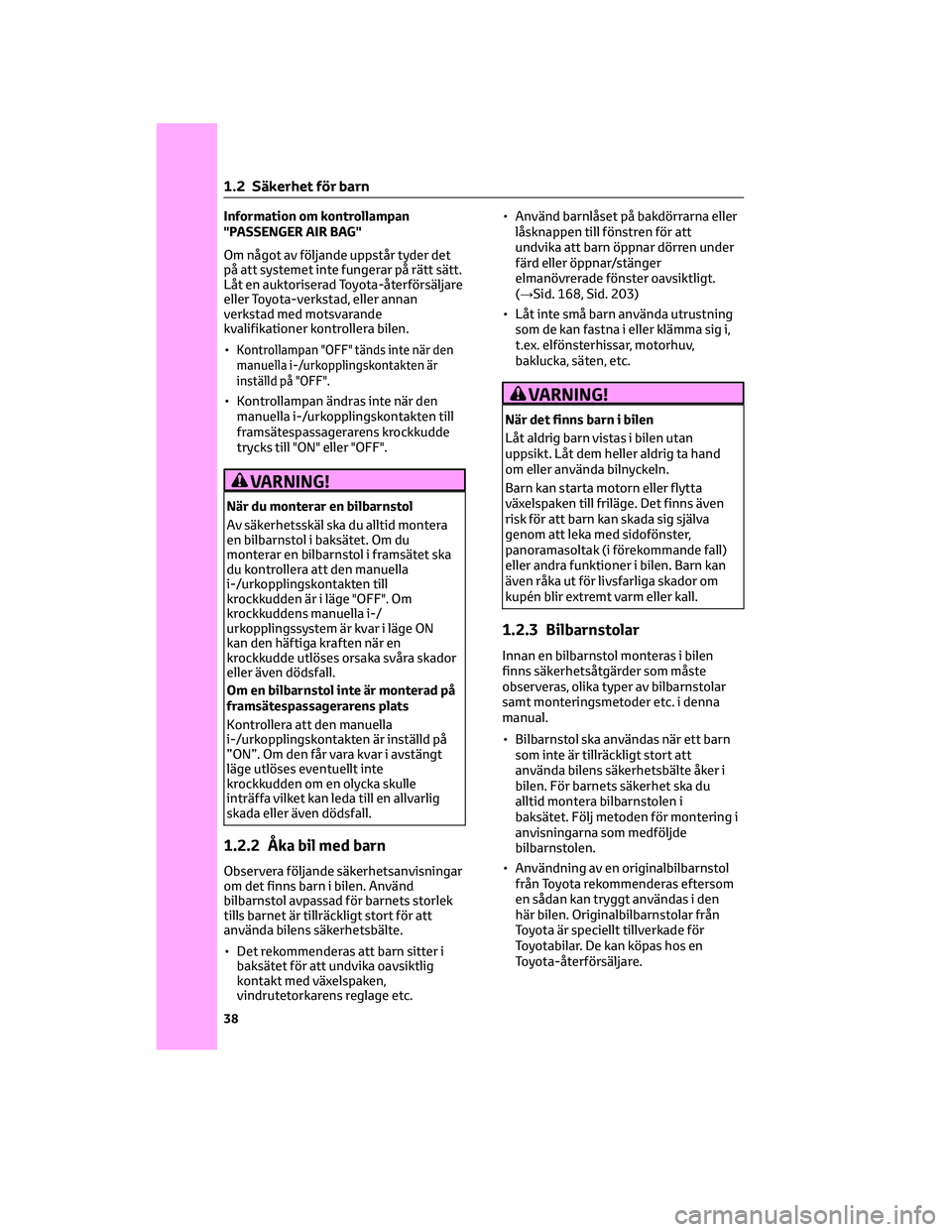

Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
•
Kontrollampan "OFF" tänds inte när den
manuella i-/urkopplingskontakten är
inställd på "OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF". Om
krockkuddens manuella i-/
urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”. Om den får vara kvar i avstängt
läge utlöses eventuellt inte
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd
bilbarnstol avpassad för barnets storlek
tills barnet är tillräckligt stort för att
använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 168, Sid. 203)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med sidofönster,
panoramasoltak (i förekommande fall)
eller andra funktioner i bilen. Barn kan
även råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
1.2.3 Bilbarnstolar
Innan en bilbarnstol monteras i bilen
finns säkerhetsåtgärder som måste
observeras, olika typer av bilbarnstolar
samt monteringsmetoder etc. i denna
manual.
• Bilbarnstol ska användas när ett barn
som inte är tillräckligt stort att
använda bilens säkerhetsbälte åker i
bilen. För barnets säkerhet ska du
alltid montera bilbarnstolen i
baksätet. Följ metoden för montering i
anvisningarna som medföljde
bilbarnstolen.
• Användning av en originalbilbarnstol
från Toyota rekommenderas eftersom
en sådan kan tryggt användas i den
här bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos en
Toyota-återförsäljare.
1 .2 Säkerhet för barn
38
