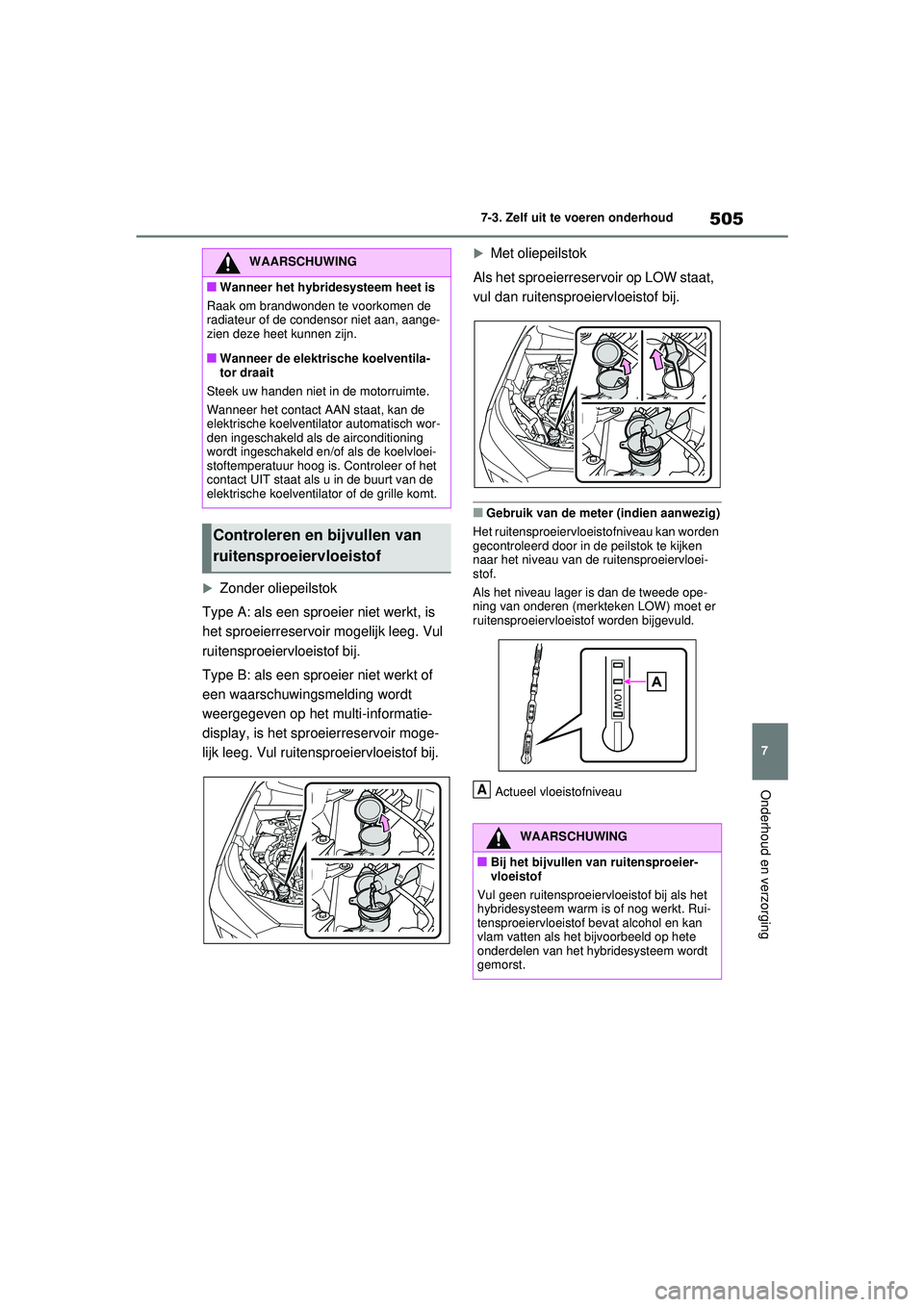

display TOYOTA RAV4 PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

505
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zonder oliepeilstok
Type A: als een sproeier niet werkt, is
het sproeierreservoir mogelijk leeg. Vul
ruitensproeiervloeistof bij.
Type B: als een sproeier niet werkt of
een waarschuwingsmelding wordt
weergegeven op het multi-informatie-
display, is het sproeierreservoir moge-
lijk leeg. Vul ruitensproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeistof worden bijgevuld.
Actueel vloeistofniveau
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventilator of de grille komt.
Controleren en bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
onderdelen van het hybridesysteem wordt
gemorst.
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 505 Wednesday, February 3, 2021 2:42 PM

511
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Bij het wisselen van banden
Zorg ervoor dat het contact UIT staat. Als de
banden worden gewisseld terwijl het contact
AAN staat, wordt de bandenpositiegegevens
niet bijgewerkt.
Wanneer per ongeluk op deze manier gehan-
deld is, zet het contact dan UIT en vervol-
gens AAN, of initialiseer het systeem nadat is
gecontroleerd of de bandenspanning juist is.
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Het bandenspanningswaarschuwings-
systeem van deze auto kent 2 verschil-
lende soorten waarschuwingen.
 Wanneer “Adjust Pressure” (breng
banden op spanning) wordt weerge-
geven (normale waarschuwing)
Het waarschuwingslampje lage banden-
spanning gaat branden en er klinkt een zoe-
mer wanneer de bandenspanning te laag
wordt als gevolg van het natuurlijk weglek-
ken van lucht of een veranderde buitentem-
peratuur. (Oplossingen: Blz. 575, 625)
 Wanneer “Immediately Check tire
when Safe” (controleer de band
zodra dat veilig kan) wordt weerge-
geven (noodwaarschuwing)
Het waarschuwingslampje lage banden-
spanning gaat branden en er klinkt een zoe-
mer wanneer de bandenspanning plotseling
te laag wordt als gevolg van een klapband.
(Oplossingen: Blz. 575, 581, 593)
Het systeem kan echter mogelijk geen plot-
selinge klapband e.d. signaleren.
De door het bandenspanningswaar-
schuwingssysteem gesignaleerde ban-
denspanning kan op het multi-
informatiedisplay worden weergege-
ven.
De eenheid kan worden gewijzigd.
■Wijzigen van de eenheid
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
De eenheid kan niet worden gewijzigd wan-
neer de auto rijdt.
2 Zet het contact AAN.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
Bandenspannings-
waarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 511 Wednesday, February 3, 2021 2:42 PM

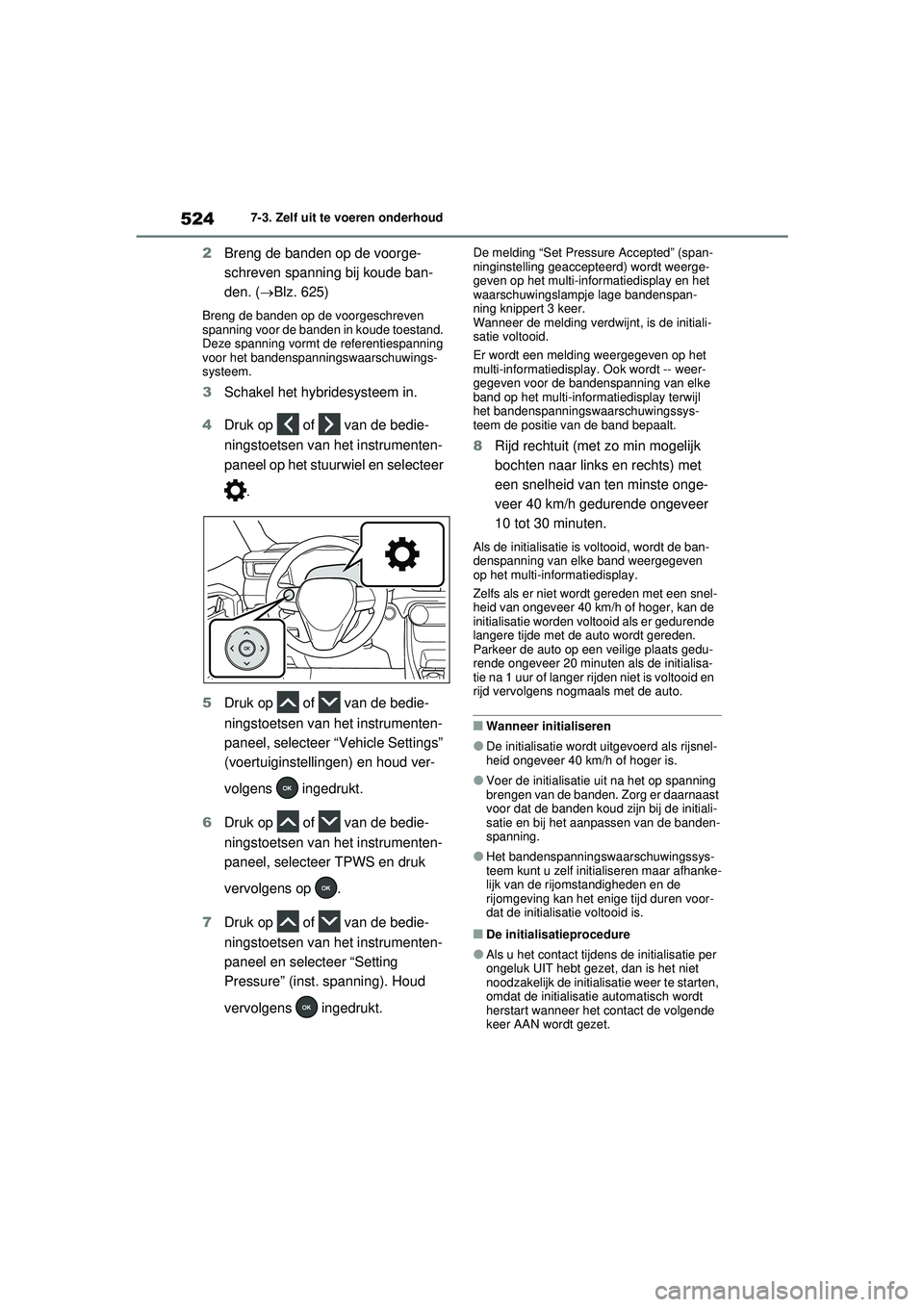

5247-3. Zelf uit te voeren onderhoud
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 625)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Schakel het hybridesysteem in.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Setting
Pressure” (inst. spanning). Houd
vervolgens ingedrukt.
De melding “Set Pressure Accepted” (span-
ninginstelling geaccepteerd) wordt weerge-
geven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
Er wordt een melding weergegeven op het
multi-informatiedisplay. Ook wordt -- weer-
gegeven voor de bandenspanning van elke
band op het multi-informatiedisplay terwijl
het bandenspanningswaarschuwingssys-
teem de positie van de band bepaalt.
8Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de initialisatie is voltooid, wordt de ban-
denspanning van elke band weergegeven
op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
initialisatie worden voltooid als er gedurende
langere tijde met de auto wordt gereden.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de initialisa-
tie na 1 uur of langer rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
■Wanneer initialiseren
●De initialisatie wordt uitgevoerd als rijsnel-
heid ongeveer 40 km/h of hoger is.
●Voer de initialisatie uit na het op spanning
brengen van de banden. Zorg er daarnaast
voor dat de banden koud zijn bij de initiali-
satie en bij het aanpassen van de banden-
spanning.
●Het bandenspanningswaarschuwingssys-
teem kunt u zelf initialiseren maar afhanke-
lijk van de rijomstandigheden en de
rijomgeving kan het enige tijd duren voor-
dat de initialisatie voltooid is.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 524 Wednesday, February 3, 2021 2:42 PM

525
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het multi-
informatiedisplay, de spanning in een band
daalt, gaat het waarschuwingslampje lage
bandenspanning branden.
■Als het bandenspanningswaarschu-
wingssysteem niet goed is geïnitiali-
seerd
●In de onderstaande situaties duurt het vol-
tooien van de initialisatie mogelijk langer
dan gebruikelijk of is initialisatie niet moge-
lijk. Normaliter duurt de initialisatie onge-
veer 30 minuten.
• Er wordt niet gereden met een snelheid van ongeveer 40 km/h of hoger
• Er wordt gereden op een onverharde weg
• Er wordt gereden in de buurt van andere auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
●Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten als de ini-
tialisatie na 1 uur of langer rijden niet is
voltooid en rijd vervolgens nogmaals met
de auto.
●Als er tijdens de initialisatie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de initialisatieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de initialisa-
tie niet gestart of is de initialisatie niet goed
voltooid en werkt het systeem niet goed.
Voer de initialisatieprocedure nogmaals
uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer knippert wanneer
wordt geprobeerd om de initialisatie te
starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de initialisatie gedu-
rende ongeveer 20 minuten met de auto is
gereden. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de initialisatie niet kan wor-
den voltooid na het uitvoeren van de boven-
staande procedure.
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren.
Ga als volgt te werk bij het registreren
van de identificatiecodes:
1
Parkeer de auto op een veilige
plaats gedurende ongeveer 20
minuten en start daarna het hybri-
desysteem.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet voordat de banden
op de voorgeschreven spanning zijn
gebracht. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 525 Wednesday, February 3, 2021 2:42 PM

5267-3. Zelf uit te voeren onderhoud
2Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Identifying
Each Wheel & Position” (elk wiel en
positie identificeren). Houd vervol-
gens ingedrukt tot het waar-
schuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de registratie wordt uitgevoerd, gaat het
waarschuwingslampje lage bandenspan-
ning gedurende ongeveer 1 minuut knippe-
ren en blijft het vervolgens branden. -- wordt
op het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
6
Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
7Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 523)
■Bij het registreren van identificatieco-
des
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 526 Wednesday, February 3, 2021 2:42 PM

527
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De identificatiecodes kunt u zelf registre-
ren maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het enige tijd
duren voordat de registratie voltooid is.
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Selecteer, om de identificatiecoderegistra-
tie te annuleren nadat deze is gestart,
“Identifying Each Wheel & Position” (elk
wiel en positie identificeren) op het multi-
informatiedisplay en houd nogmaals
ingedrukt.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati
e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
Normaliter duurt de registratie ongeveer 30
minuten.
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
• De auto is niet geparkeerd gedurende ten minste ongeveer 20 minuten voordat er
met de auto gereden wordt
• Er wordt niet gereden met een snelheid van ongeveer 40 km/h of hoger
• Er wordt gereden op een onverharde weg • Er wordt gereden in de buurt van andere
auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's
• Er bevindt zich een wiel met bandenspan- ningssensor en -zender in of in de buurt
van de auto
Als de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de identificatie-
coderegistratie vanaf het begin.
●Als er tijdens de registratie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de registratieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
Uw auto is uitgerust met een banden-
spanningswaarsch uwingssysteem
waarmee identificatiecodes kunnen
worden geregistreerd voor een tweede
wielenset, bijvoorbeeld een set winter-
banden. U kunt zelf een tweede wielen-
set registreren of dit laten doen door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige
Wielenset selecteren
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 527 Wednesday, February 3, 2021 2:42 PM

5287-3. Zelf uit te voeren onderhoud

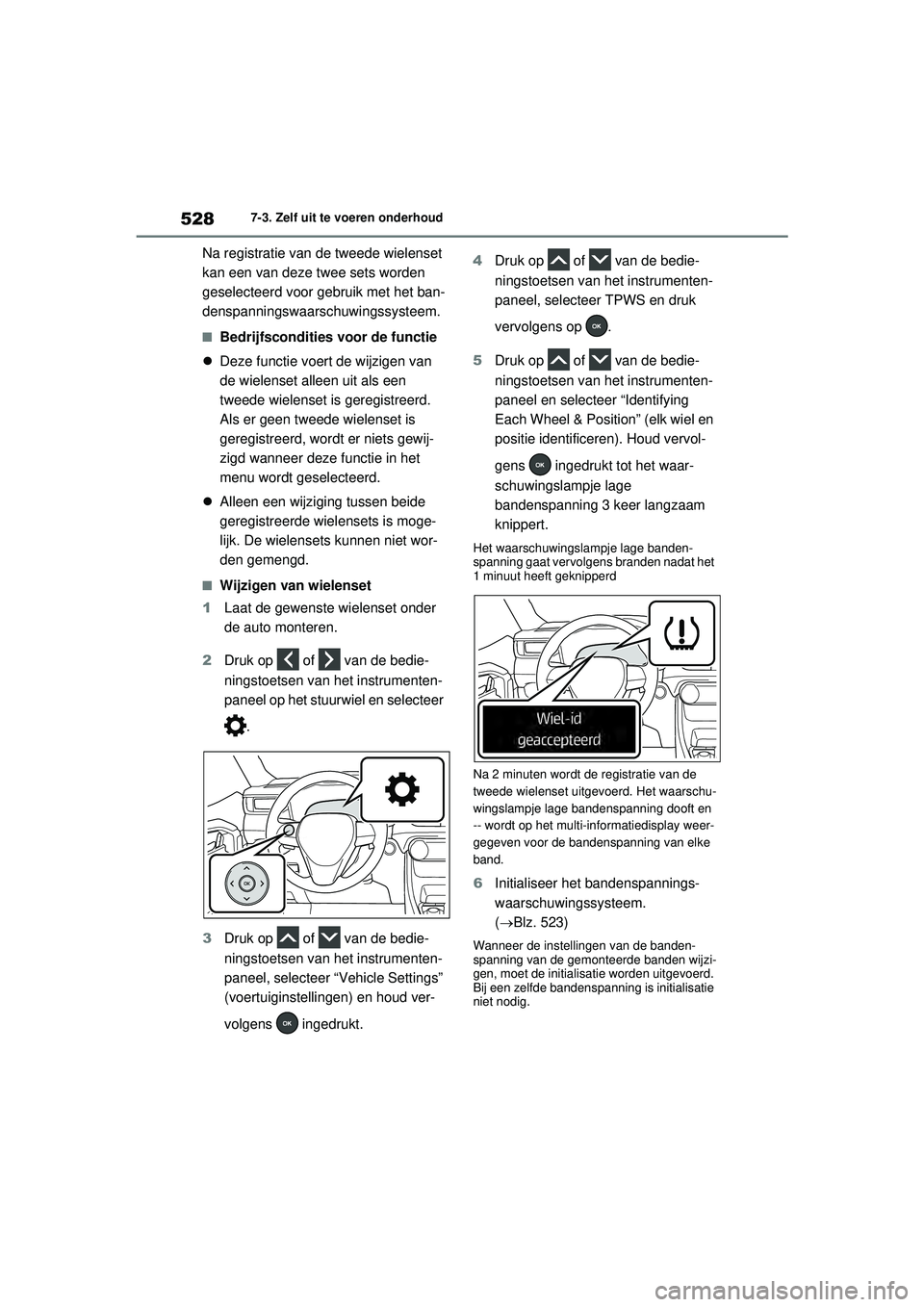

Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het ban-
denspanningswaarschuwingssysteem.
■Bedrijfscondities voor de functie
 Deze functie voert de wijzigen van
de wielenset alleen uit als een
tweede wielenset is geregistreerd.
Als er geen tweede wielenset is
geregistreerd, wordt er niets gewij-
zigd wanneer deze functie in het
menu wordt geselecteerd.
 Alleen een wijziging tussen beide
geregistreerde wielensets is moge-
lijk. De wielensets kunnen niet wor-
den gemengd.
■Wijzigen van wielenset
1 Laat de gewenste wielenset onder
de auto monteren.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt. 4
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Identifying
Each Wheel & Position” (elk wiel en
positie identificeren). Houd vervol-
gens ingedrukt tot het waar-
schuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
Het waarschuwingslampje lage banden-
spanning gaat vervolgens branden nadat het
1 minuut heeft geknipperd
Na 2 minuten wordt de registratie van de
tweede wielenset uitgevoerd. Het waarschu-
wingslampje lage bandenspanning dooft en
-- wordt op het multi-informatiedisplay weer-
gegeven voor de bandenspanning van elke
band.
6Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 523)
Wanneer de instellingen van de banden-
spanning van de gemonteerde banden wijzi-
gen, moet de initialisatie worden uitgevoerd.
Bij een zelfde bandenspanning is initialisatie
niet nodig.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 528 Wednesday, February 3, 2021 2:42 PM

529
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

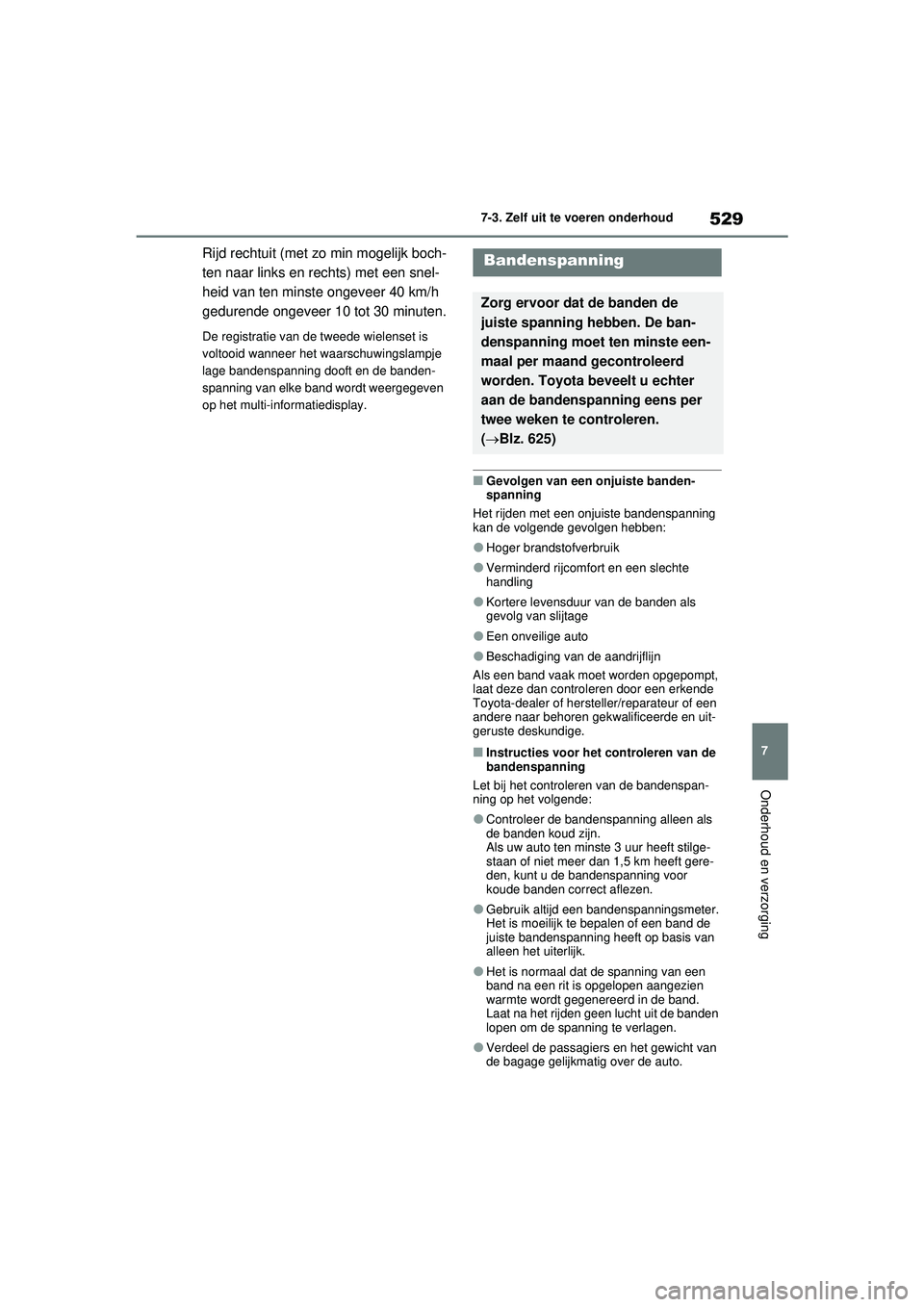

Rijd rechtuit (met zo min mogelijk boch-
ten naar links en rechts) met een snel-
heid van ten minste ongeveer 40 km/h
gedurende ongeveer 10 tot 30 minuten.
De registratie van de tweede wielenset is
voltooid wanneer het waarschuwingslampje
lage bandenspanning dooft en de banden-
spanning van elke band wordt weergegeven
op het multi-informatiedisplay.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
( Blz. 625)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 529 Wednesday, February 3, 2021 2:42 PM

5367-3. Zelf uit te voeren onderhoud

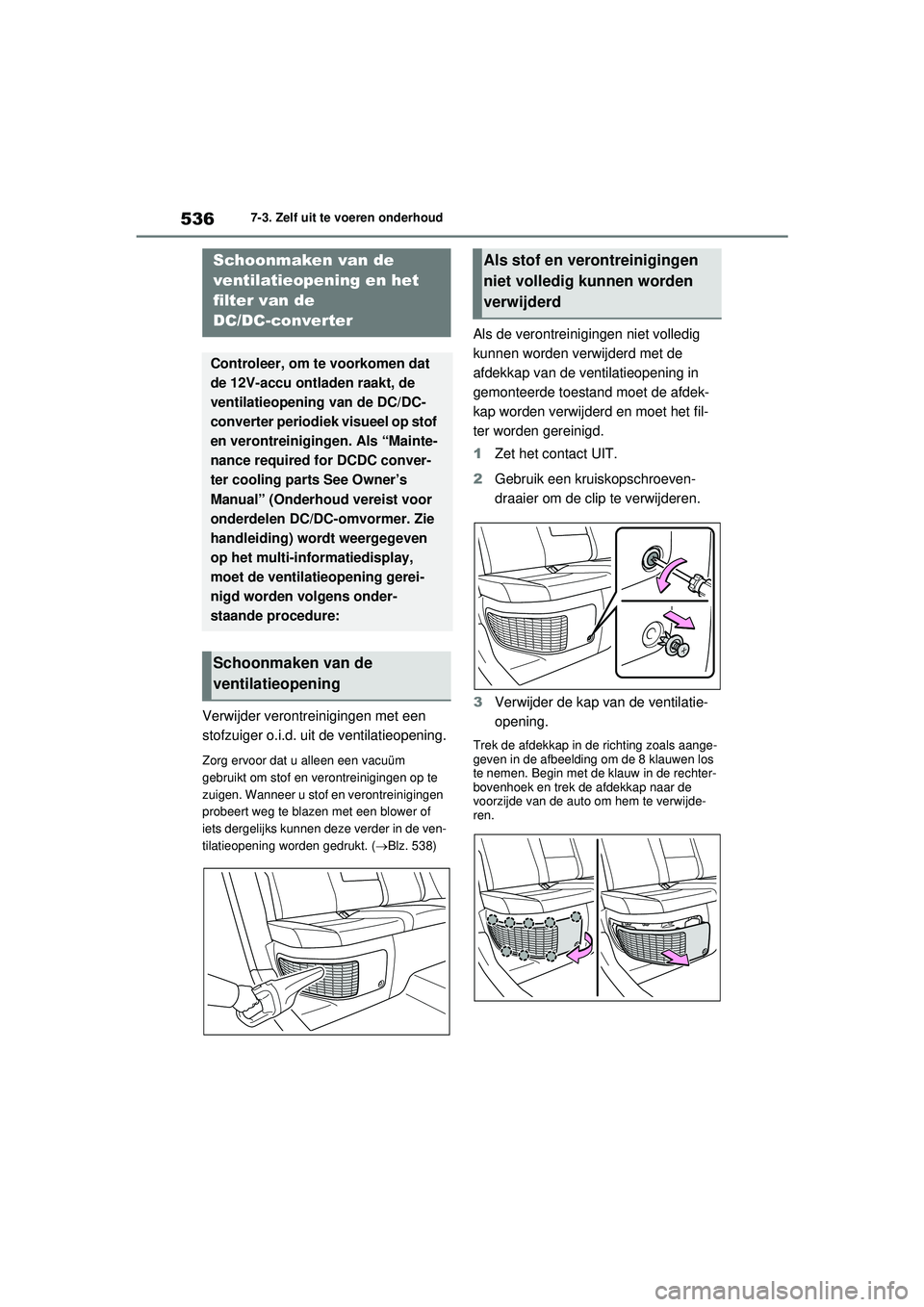

Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieopening.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (Blz. 538)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventilatie-
opening.
Trek de afdekkap in de richting zoals aange-
geven in de afbeelding om de 8 klauwen los
te nemen. Begin met de klauw in de rechter-
bovenhoek en trek de afdekkap naar de
voorzijde van de auto om hem te verwijde-
ren.
Schoonmaken van de
ventilatieopening en het
filter van de
DC/DC-converter
Controleer, om te voorkomen dat
de 12V-accu ontladen raakt, de
ventilatieopening van de DC/DC-
converter periodiek visueel op stof
en verontreinigingen. Als “Mainte-
nance required for DCDC conver-
ter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
onderdelen DC/DC-omvormer. Zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening gerei-
nigd worden volgens onder-
staande procedure:
Schoonmaken van de
ventilatieopening
Als stof en verontreinigingen
niet volledig kunnen worden
verwijderd
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 536 Wednesday, February 3, 2021 2:42 PM

5387-3. Zelf uit te voeren onderhoud

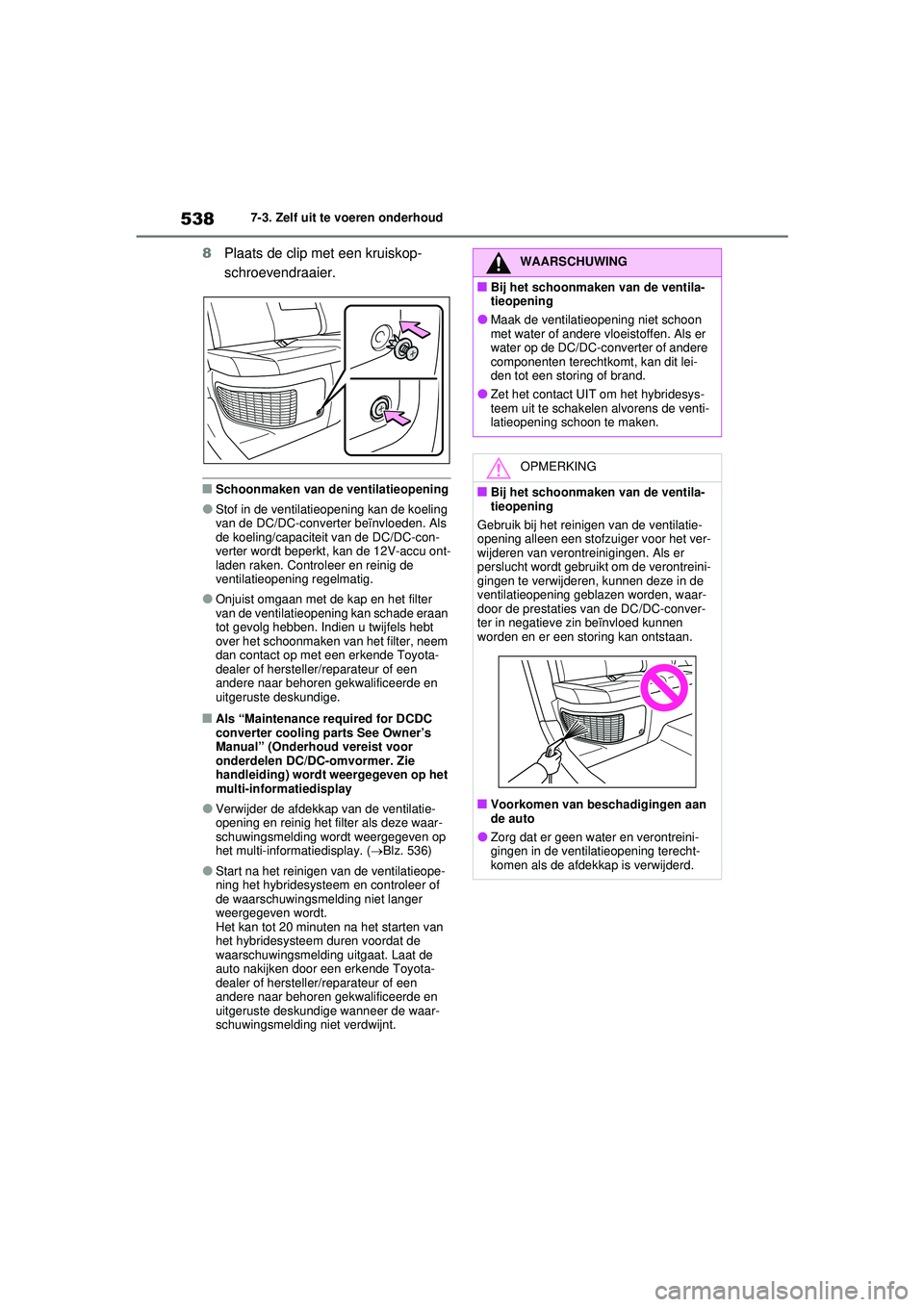

8Plaats de clip met een kruiskop-
schroevendraaier.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van de DC/DC-converter beïnvloeden. Als
de koeling/capaciteit van de DC/DC-con-
verter wordt beperkt, kan de 12V-accu ont-
laden raken. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilati eopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
onderdelen DC/DC-omvormer. Zie
handleiding) wordt weergegeven op het
multi-informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( Blz. 536)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt.
Het kan tot 20 minuten na het starten van
het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de waar-
schuwingsmelding niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op de DC/DC-converter of andere
componenten terechtkomt, kan dit lei-
den tot een storing of brand.
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van de DC/DC-conver-
ter in negatieve zin beïnvloed kunnen
worden en er een storing kan ontstaan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 538 Wednesday, February 3, 2021 2:42 PM
