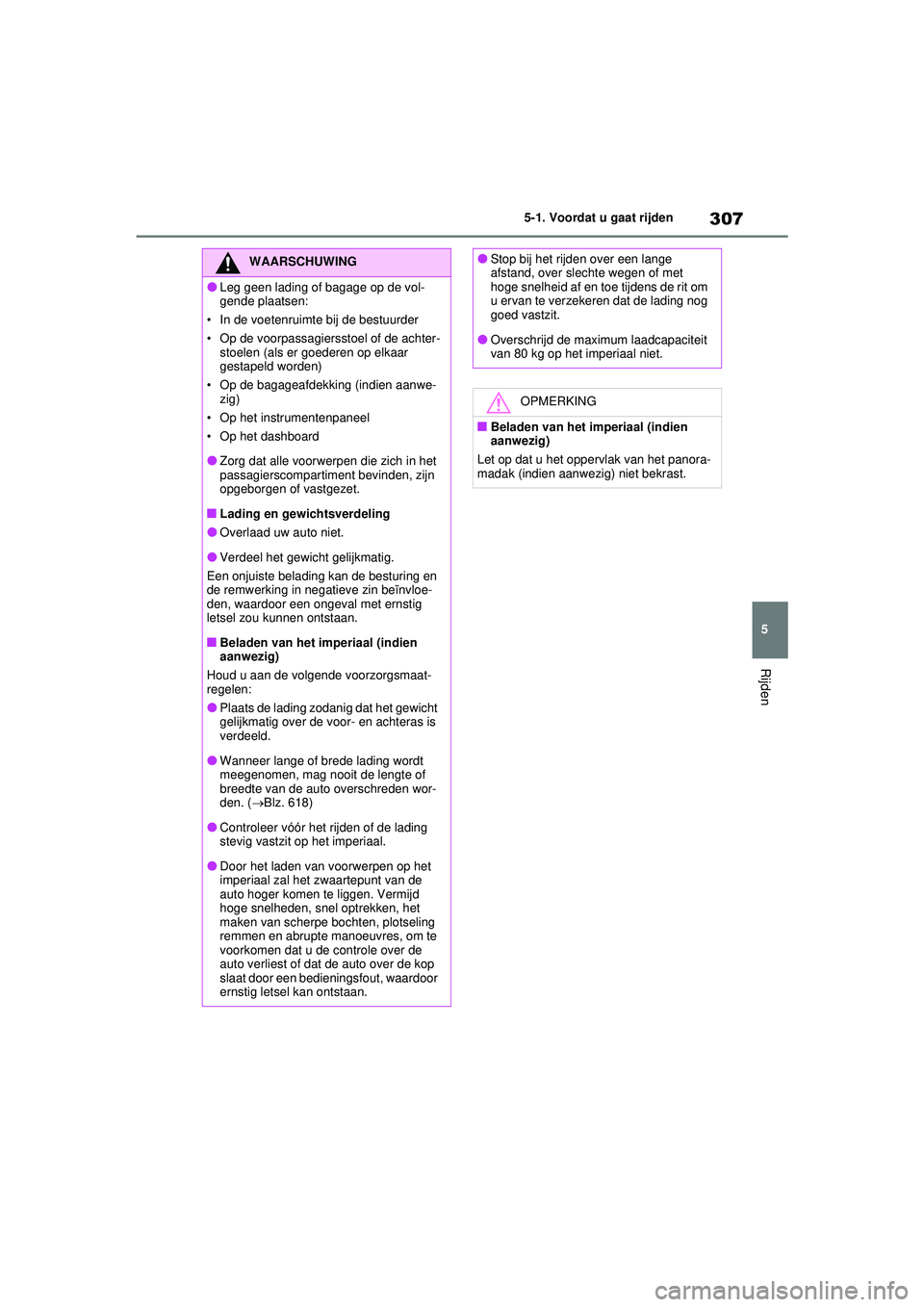

307
5
5-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Leg geen lading of bagage op de vol-
gende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achter- stoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking (indien aanwe- zig)
• Op het instrumentenpaneel
• Op het dashboard
●Zorg dat alle voorwerpen die zich in het
passagierscompartiment bevinden, zijn
opgeborgen of vastgezet.
■Lading en gewichtsverdeling
●Overlaad uw auto niet.
●Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en
de remwerking in negatieve zin beïnvloe-
den, waardoor een ongeval met ernstig
letsel zou kunnen ontstaan.
■Beladen van het imperiaal (indien
aanwezig)
Houd u aan de volgende voorzorgsmaat-
regelen:
●Plaats de lading zodanig dat het gewicht
gelijkmatig over de v oor- en achteras is
verdeeld.
●Wanneer lange of brede lading wordt
meegenomen, mag nooit de lengte of
breedte van de auto overschreden wor-
den. ( Blz. 618)
●Controleer vóór het rijden of de lading
stevig vastzit op het imperiaal.
●Door het laden van voorwerpen op het
imperiaal zal het zwaartepunt van de
auto hoger komen te liggen. Vermijd
hoge snelheden, snel optrekken, het
maken van scherpe bochten, plotseling
remmen en abrupte manoeuvres, om te
voorkomen dat u de controle over de
auto verliest of dat de auto over de kop
slaat door een bedieningsfout, waardoor
ernstig letsel kan ontstaan.
●Stop bij het rijden over een lange
afstand, over slechte wegen of met
hoge snelheid af en toe tijdens de rit om
u ervan te verzekeren dat de lading nog
goed vastzit.
●Overschrijd de maximum laadcapaciteit
van 80 kg op het imperiaal niet.
OPMERKING
■Beladen van het imperiaal (indien
aanwezig)
Let op dat u het oppervlak van het panora-
madak (indien aanwezig) niet bekrast.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 307 Wednesday, February 3, 2021 2:42 PM

459
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
OPMERKING
■Luchtvochtigheidssensor
De voorruit is voorzien van een sensor die
de luchtvochtigheid in de auto, de tempe-
ratuur van de voorruit, enz. meet, om vast
te stellen of de ruit is beslagen.
Volg onderstaande punten op om te voor-
komen dat de sensor beschadigd raakt.
●Neem de sensor niet uit elkaar
●Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke schok-
ken
●Bevestig niets op of aan de sensor
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 459 Wednesday, February 3, 2021 2:42 PM

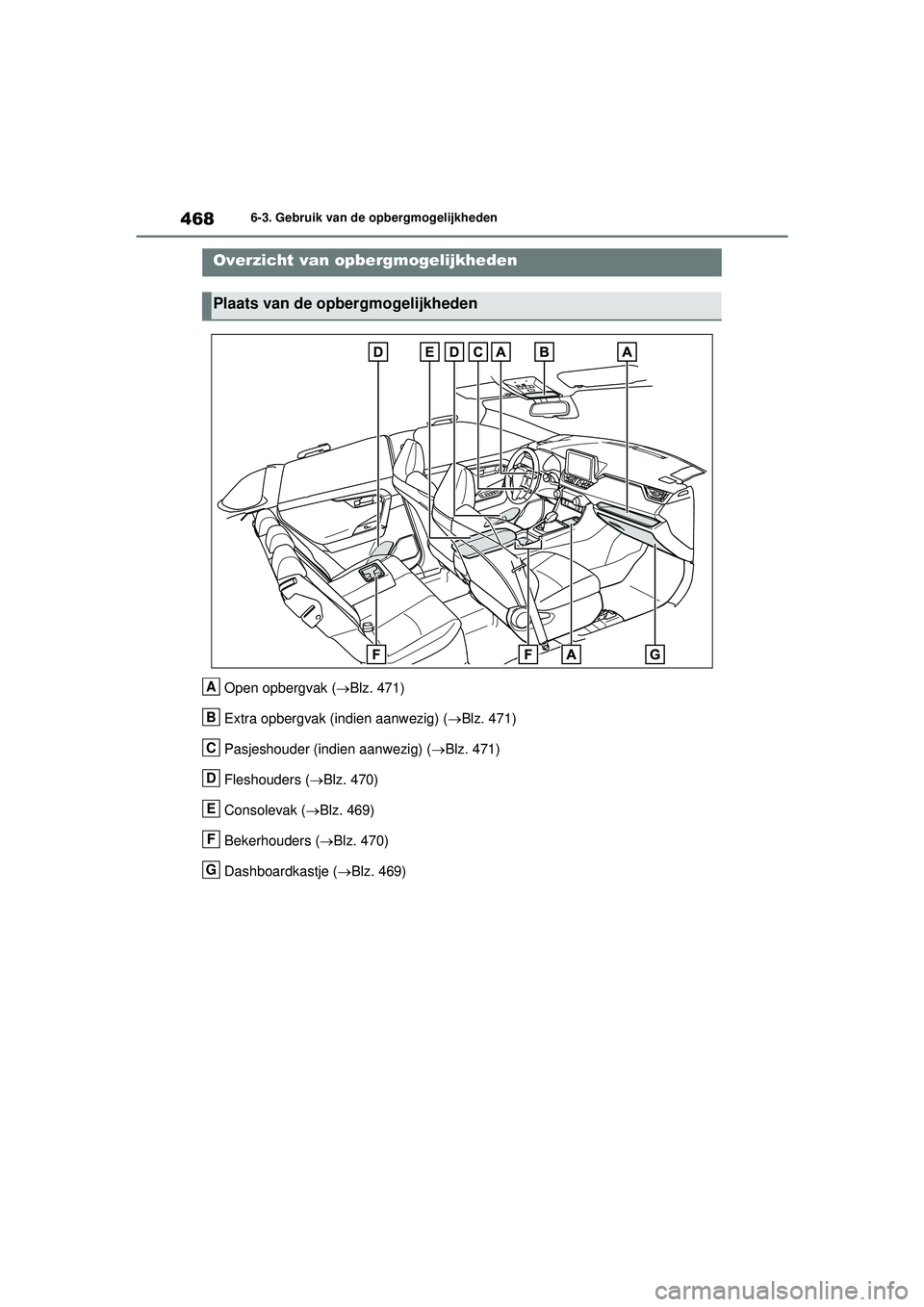

4686-3. Gebruik van de opbergmogelijkheden
6-3.Gebruik van de opbergmogelijkheden
Open opbergvak (Blz. 471)
Extra opbergvak (indien aanwezig) ( Blz. 471)
Pasjeshouder (indien aanwezig) ( Blz. 471)
Fleshouders ( Blz. 470)
Consolevak ( Blz. 469)
Bekerhouders ( Blz. 470)
Dashboardkastje ( Blz. 469)
Overzicht van opbergmogelijkheden
Plaats van de opbergmogelijkheden
A
B
C
D
E
F
G
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 468 Wednesday, February 3, 2021 2:42 PM

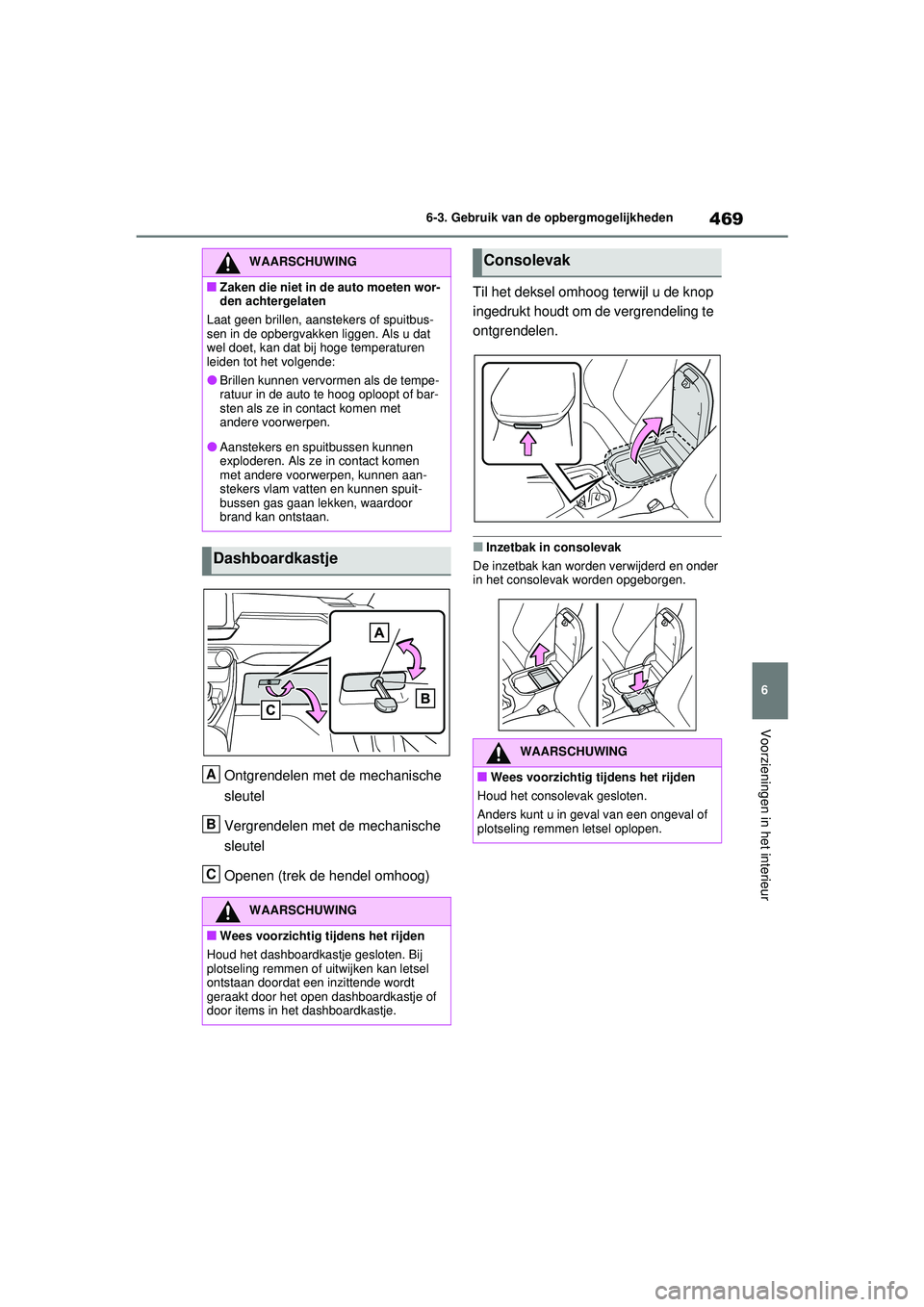

469
6
6-3. Gebruik van de opbergmogelijkheden
Voorzieningen in het interieur
Ontgrendelen met de mechanische
sleutel
Vergrendelen met de mechanische
sleutel
Openen (trek de hendel omhoog) Til het deksel omhoog terwijl u de knop
ingedrukt houdt om de vergrendeling te
ontgrendelen.
■Inzetbak in consolevak
De inzetbak kan worden verwijderd en onder
in het consolevak worden opgeborgen.
WAARSCHUWING
■Zaken die niet in de auto moeten wor-
den achtergelaten
Laat geen brillen, aanstekers of spuitbus-
sen in de opbergvakken liggen. Als u dat
wel doet, kan dat bij hoge temperaturen
leiden tot het volgende:
●Brillen kunnen vervormen als de tempe-
ratuur in de auto te hoog oploopt of bar-
sten als ze in contact komen met
andere voorwerpen.
●Aanstekers en spuitbussen kunnen
exploderen. Als ze in contact komen
met andere voorwerpen, kunnen aan-
stekers vlam vatten en kunnen spuit-
bussen gas gaan lekken, waardoor
brand kan ontstaan.
Dashboardkastje
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij
plotseling remmen of uitwijken kan letsel
ontstaan doordat een inzittende wordt
geraakt door het open dashboardkastje of
door items in het dashboardkastje.
A
B
C
Consolevak
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd het consolevak gesloten.
Anders kunt u in geval van een ongeval of
plotseling remmen letsel oplopen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 469 Wednesday, February 3, 2021 2:42 PM

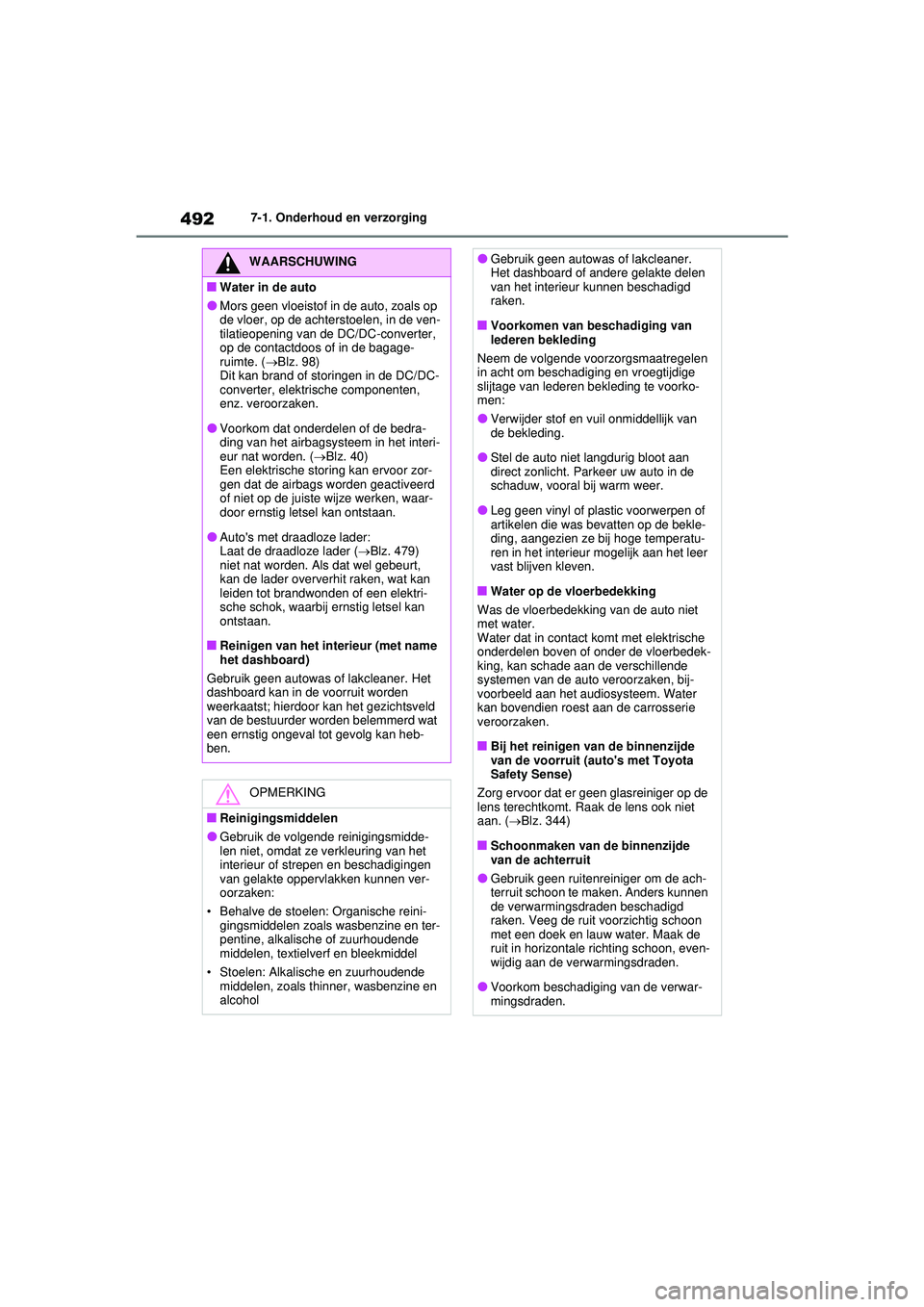

4927-1. Onderhoud en verzorging
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op
de vloer, op de achterstoelen, in de ven-
tilatieopening van de DC/DC-converter,
op de contactdoos of in de bagage-
ruimte. (Blz. 98)
Dit kan brand of storingen in de DC/DC-
converter, elektrische componenten,
enz. veroorzaken.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden. ( Blz. 40)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( Blz. 479)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte delen
van het interieur kunnen beschadigd
raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatregelen
in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorko-
men:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of
artikelen die was bevatten op de bekle-
ding, aangezien ze bij hoge temperatu-
ren in het interieur mogelijk aan het leer
vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektrische
onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende
systemen van de auto veroorzaken, bij-
voorbeeld aan het audiosysteem. Water
kan bovendien roest aan de carrosserie
veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de
lens terechtkomt. Raak de lens ook niet
aan. ( Blz. 344)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de ach-
terruit schoon te maken. Anders kunnen
de verwarmingsdraden beschadigd
raken. Veeg de ruit voorzichtig schoon
met een doek en lauw water. Maak de
ruit in horizontale richting schoon, even-
wijdig aan de verwarmingsdraden.
●Voorkom beschadiging van de verwar-
mingsdraden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 492 Wednesday, February 3, 2021 2:42 PM

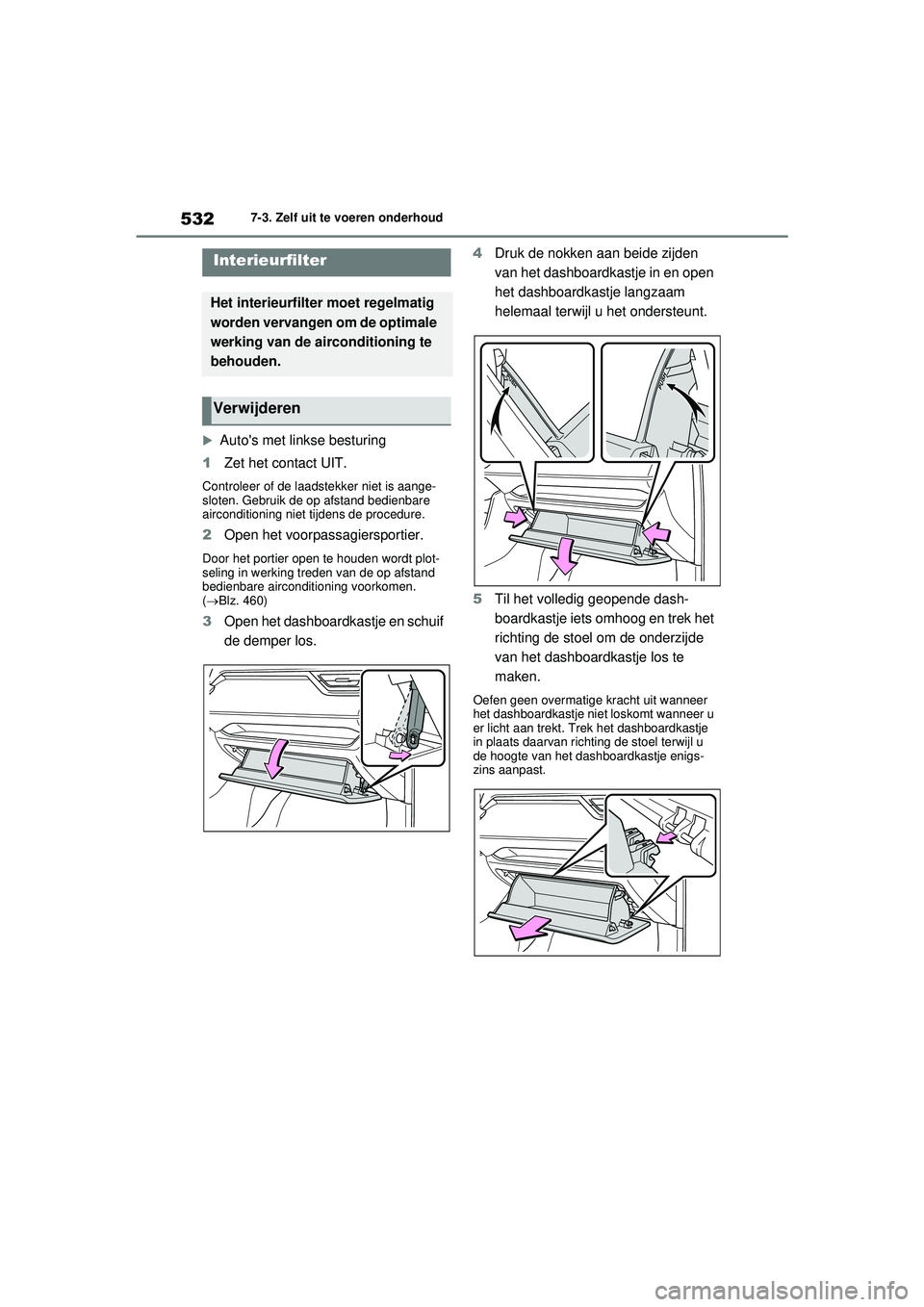

5327-3. Zelf uit te voeren onderhoud

Auto's met linkse besturing
1 Zet het contact UIT.
Controleer of de laadstekker niet is aange-
sloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
2Open het voorpassagiersportier.
Door het portier open te houden wordt plot-
seling in werking treden van de op afstand
bedienbare airconditioning voorkomen.
( Blz. 460)
3 Open het dashboardkastje en schuif
de demper los. 4
Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
5 Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 532 Wednesday, February 3, 2021 2:42 PM

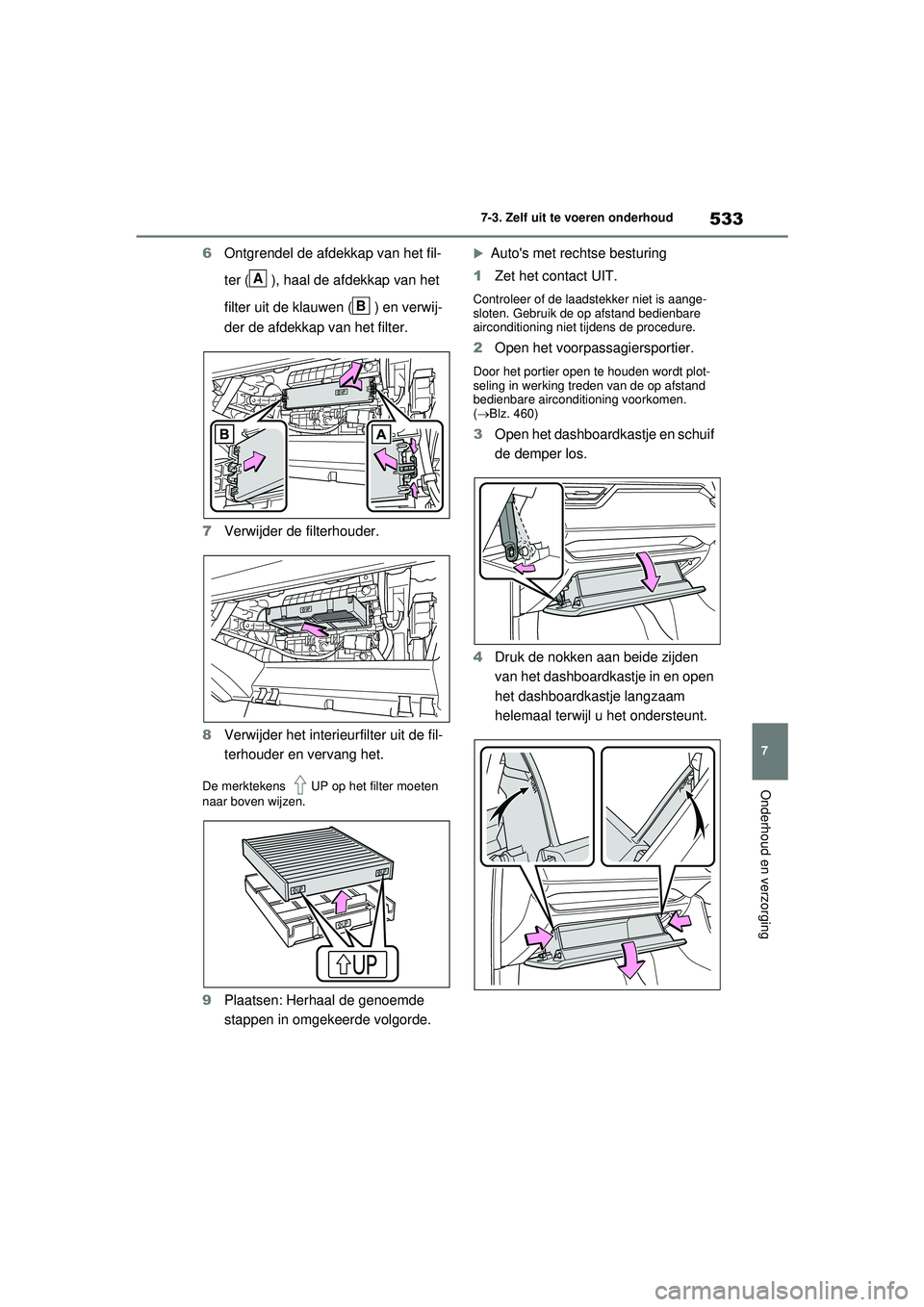

533
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
7 Verwijder de filterhouder.
8 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
9Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Auto's met rechtse besturing
1 Zet het contact UIT.
Controleer of de laadstekker niet is aange-
sloten. Gebruik de op afstand bedienbare
airconditioning niet ti jdens de procedure.
2Open het voorpassagiersportier.
Door het portier open te houden wordt plot-
seling in werking treden van de op afstand
bedienbare airconditioning voorkomen.
( Blz. 460)
3 Open het dashboardkastje en schuif
de demper los.
4 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 533 Wednesday, February 3, 2021 2:42 PM

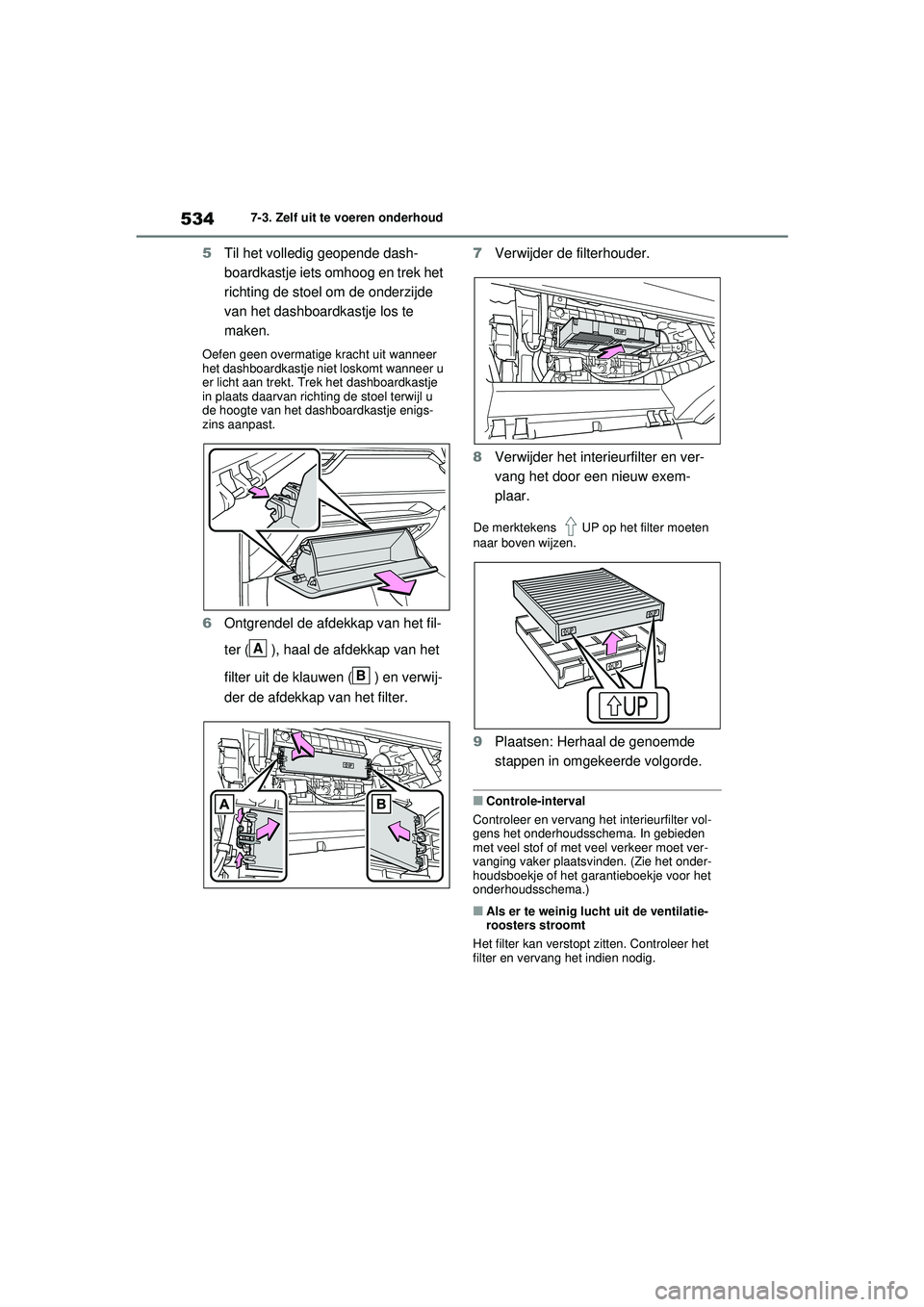

5347-3. Zelf uit te voeren onderhoud
5Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
6Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter. 7
Verwijder de filterhouder.
8 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moeten
naar boven wijzen.
9Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 534 Wednesday, February 3, 2021 2:42 PM

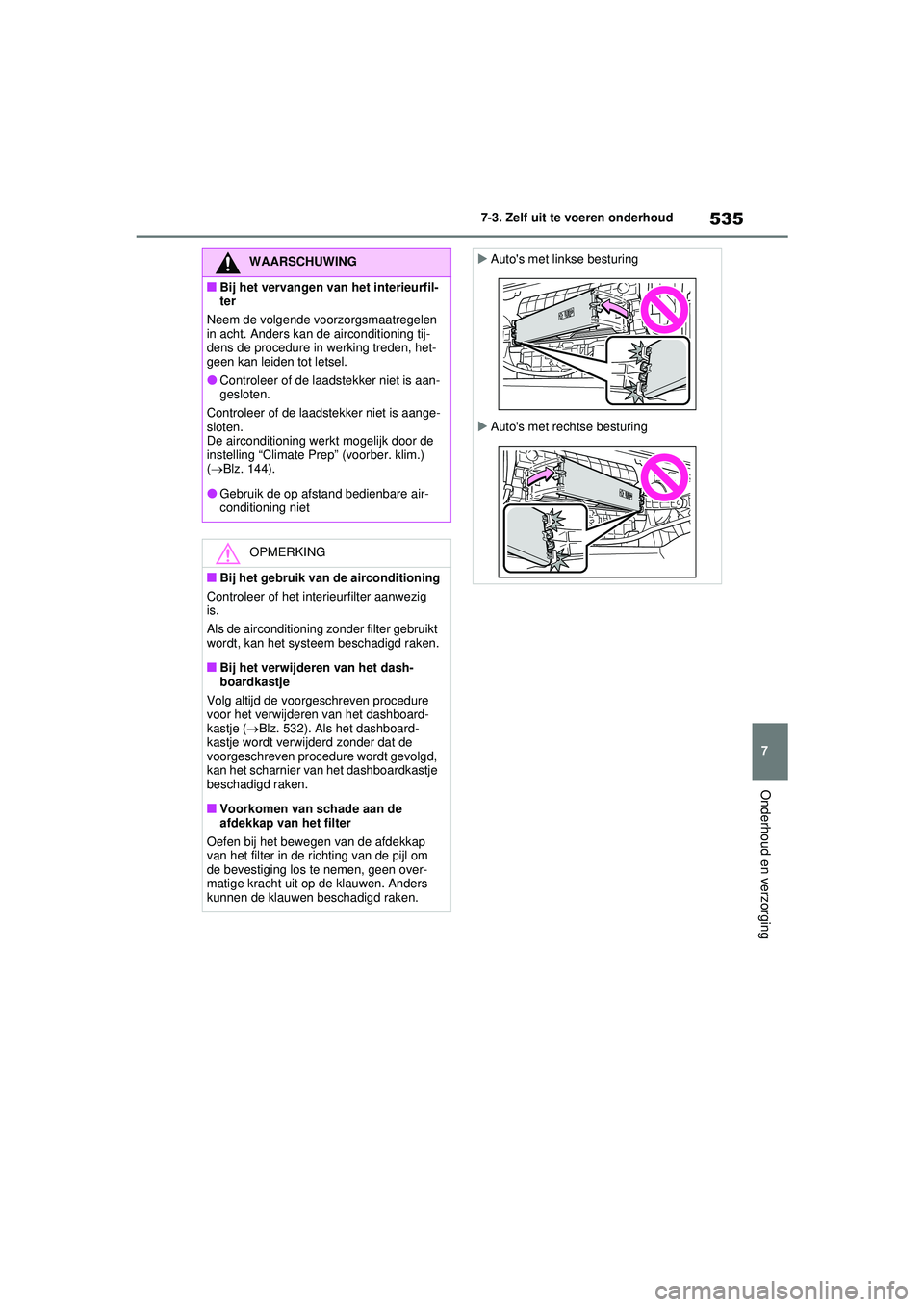

535
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
■Bij het vervangen van het interieurfil-
ter
Neem de volgende voorzorgsmaatregelen
in acht. Anders kan de airconditioning tij-
dens de procedure in werking treden, het-
geen kan leiden tot letsel.
●Controleer of de laadstekker niet is aan-
gesloten.
Controleer of de laadstekker niet is aange-
sloten.
De airconditioning werk t mogelijk door de
instelling “Climate Prep” (voorber. klim.)
(  Blz. 144).
●Gebruik de op afstand bedienbare air-
conditioning niet
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( Blz. 532). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
 Auto's met linkse besturing
 Auto's met rechtse besturing
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 535 Wednesday, February 3, 2021 2:42 PM

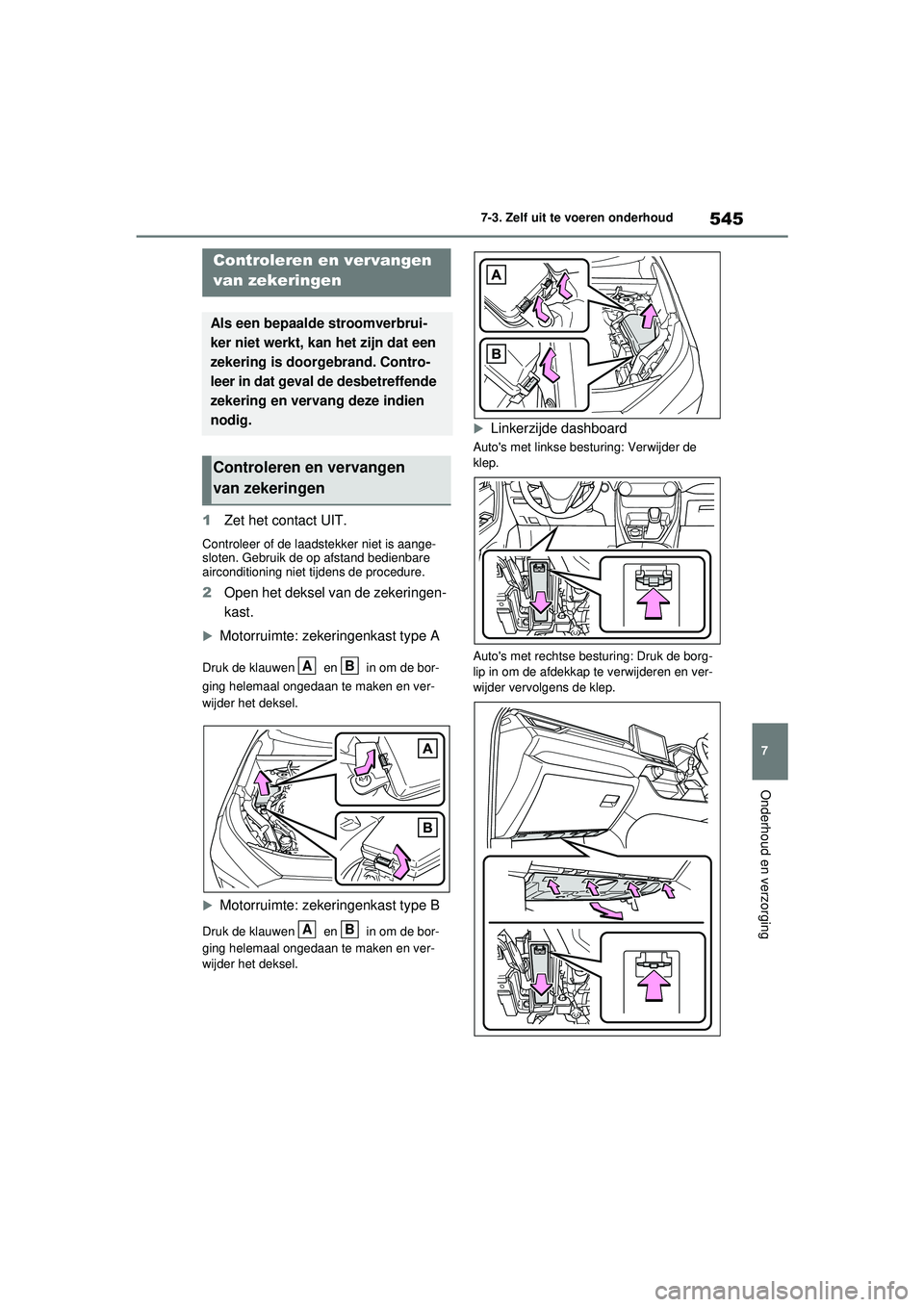

545
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
Controleer of de laadstekker niet is aange-
sloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
2Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Linkerzijde dashboard
Auto's met linkse besturing: Verwijder de
klep.
Auto's met rechtse besturing: Druk de borg-
lip in om de afdekkap te verwijderen en ver-
wijder vervolgens de klep.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 545 Wednesday, February 3, 2021 2:42 PM
