dashboard TOYOTA RAV4 PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

15Overzicht
■Dashboard (auto's met linkse besturing)
Startknop.................................................................................................. Blz. 317
Starten van het hybridesysteem/w ijzigen van de modi ..................... Blz. 317, 320
Noodstop van het hybridesysteem ............................................................ Blz. 560
Als het hybridesysteem niet gestart kan worden ....................................... Blz. 601
Waarschuwingsmeldi ngen ........................................................................ Blz. 578
Selectiehendel ......................................................................................... Blz. 321
Wijzigen van de schakelstand ................................................................... Blz. 322
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 563
Als de selectiehendel niet in een andere stand kan worden gezet ........... Blz. 323
Tellers ....................................................................................................... Blz. 174
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting .................................................................... Blz. 174, 178
Waarschuwingslampjes/controlelampjes .................................................. Blz. 168
Als de waarschuwingslampjes gaan branden ........................................... Blz. 568A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 15 Wednesday, February 3, 2021 2:42 PM

23Overzicht
■Dashboard (auto's met rechtse besturing)
Startknop.................................................................................................. Blz. 317
Starten van het hybridesysteem/w ijzigen van de modi ..................... Blz. 317, 320
Noodstop van het hybridesysteem ............................................................ Blz. 560
Als het hybridesysteem niet gestart kan worden ....................................... Blz. 601
Waarschuwingsmeldi ngen ........................................................................ Blz. 578
Selectiehendel ......................................................................................... Blz. 321
Wijzigen van de schakelstand ................................................................... Blz. 322
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 563
Als de selectiehendel niet in een andere stand kan worden gezet ........... Blz. 323
Tellers ....................................................................................................... Blz. 174
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting .................................................................... Blz. 174, 178
Waarschuwingslampjes/controlelampjes .................................................. Blz. 168
Als de waarschuwingslampjes gaan branden ........................................... Blz. 568A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 23 Wednesday, February 3, 2021 2:42 PM

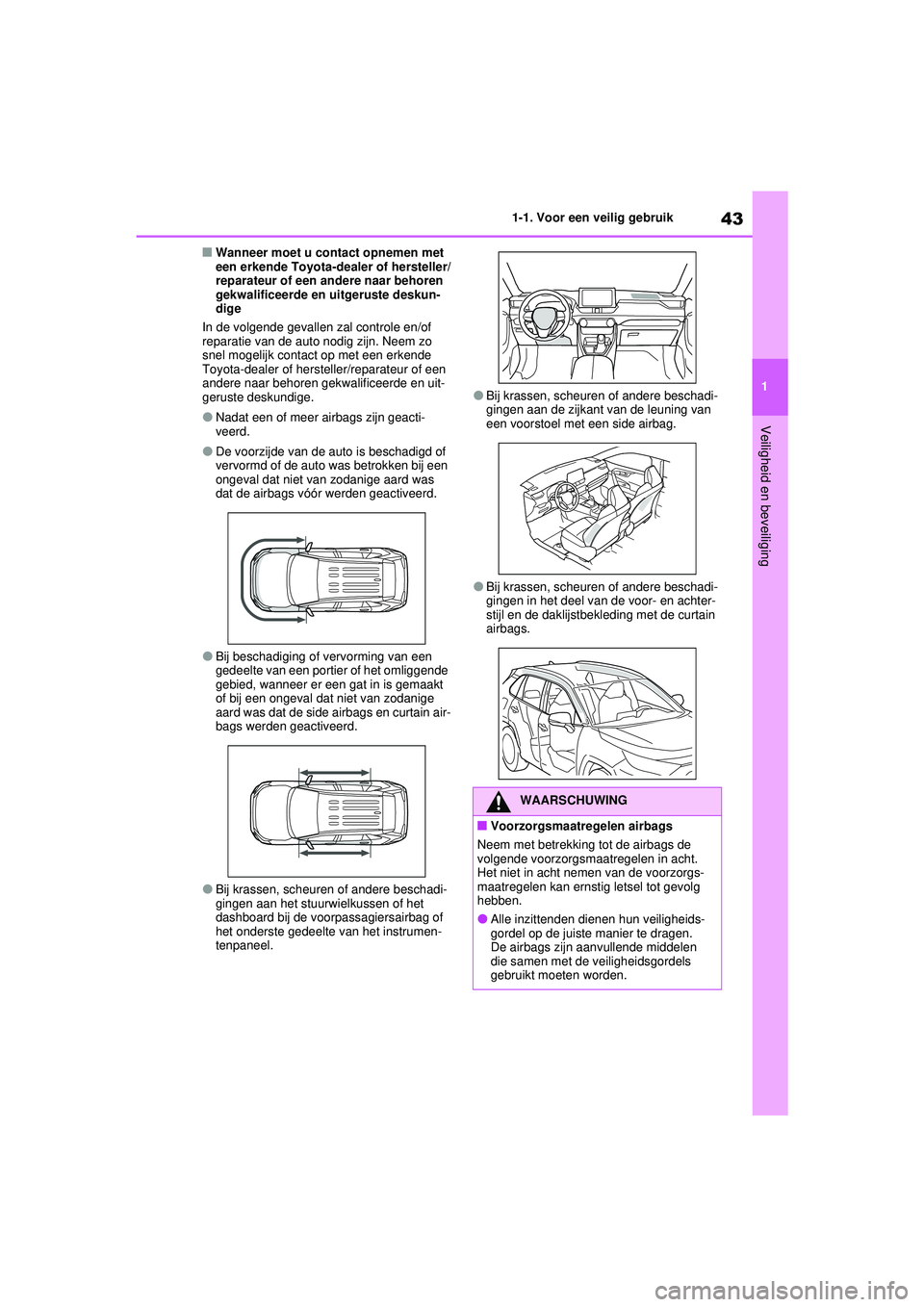

43
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
■Wanneer moet u contact opnemen met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Nadat een of meer airbags zijn geacti-
veerd.
●De voorzijde van de auto is beschadigd of
vervormd of de auto was betrokken bij een
ongeval dat niet van zodanige aard was
dat de airbags vóór werden geactiveerd.
●Bij beschadiging of vervorming van een
gedeelte van een portier of het omliggende
gebied, wanneer er een gat in is gemaakt
of bij een ongeval dat niet van zodanige
aard was dat de side airbags en curtain air-
bags werden geactiveerd.
●Bij krassen, scheuren of andere beschadi-
gingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag of
het onderste gedeelte van het instrumen-
tenpaneel.
●Bij krassen, scheuren of andere beschadi-
gingen aan de zijkant van de leuning van
een voorstoel met een side airbag.
●Bij krassen, scheuren of andere beschadi-
gingen in het deel van de voor- en achter-
stijl en de daklijstbekleding met de curtain
airbags.
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Alle inzittenden dienen hun veiligheids-
gordel op de juiste manier te dragen.
De airbags zijn aanvullende middelen
die samen met de veiligheidsgordels
gebruikt moeten worden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 43 Wednesday, February 3, 2021 2:42 PM

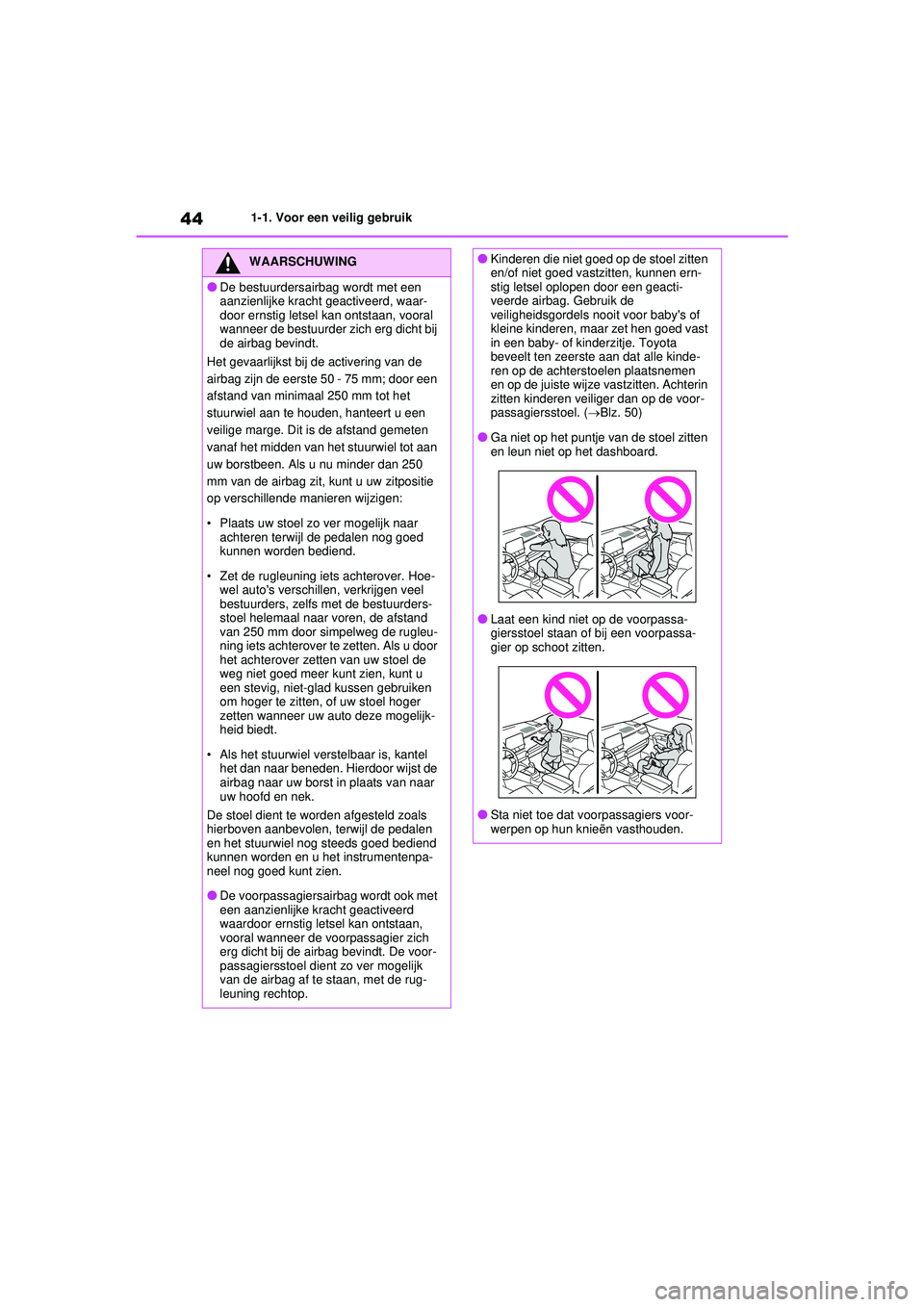

441-1. Voor een veilig gebruik
WAARSCHUWING
●De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd, waar-
door ernstig letsel kan ontstaan, vooral
wanneer de bestuurder zich erg dicht bij
de airbag bevindt.
Het gevaarlijkst bij de activering van de
airbag zijn de eerste 50 - 75 mm; door een
afstand van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u een
veilige marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel tot aan
uw borstbeen. Als u nu minder dan 250
mm van de airbag zit, kunt u uw zitpositie
op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog goed
kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoe- wel auto's verschill en, verkrijgen veel
bestuurders, zelfs met de bestuurders-
stoel helemaal naar voren, de afstand
van 250 mm door simpelweg de rugleu-
ning iets achterover te zetten. Als u door
het achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt u
een stevig, niet-glad kussen gebruiken
om hoger te zitten, of uw stoel hoger
zetten wanneer uw auto deze mogelijk-
heid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de
airbag naar uw borst in plaats van naar
uw hoofd en nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen, terwijl de pedalen
en het stuurwiel nog steeds goed bediend
kunnen worden en u het instrumentenpa-
neel nog goed kunt zien.
●De voorpassagiersairbag wordt ook met
een aanzienlijke kracht geactiveerd
waardoor ernstig letsel kan ontstaan,
vooral wanneer de voorpassagier zich
erg dicht bij de airbag bevindt. De voor-
passagiersstoel dient zo ver mogelijk
van de airbag af te staan, met de rug-
leuning rechtop.
●Kinderen die niet goed op de stoel zitten
en/of niet goed vastzitten, kunnen ern-
stig letsel oplopen door een geacti-
veerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's of
kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota
beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen
en op de juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de voor-
passagiersstoel. ( Blz. 50)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
●Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
●Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 44 Wednesday, February 3, 2021 2:42 PM

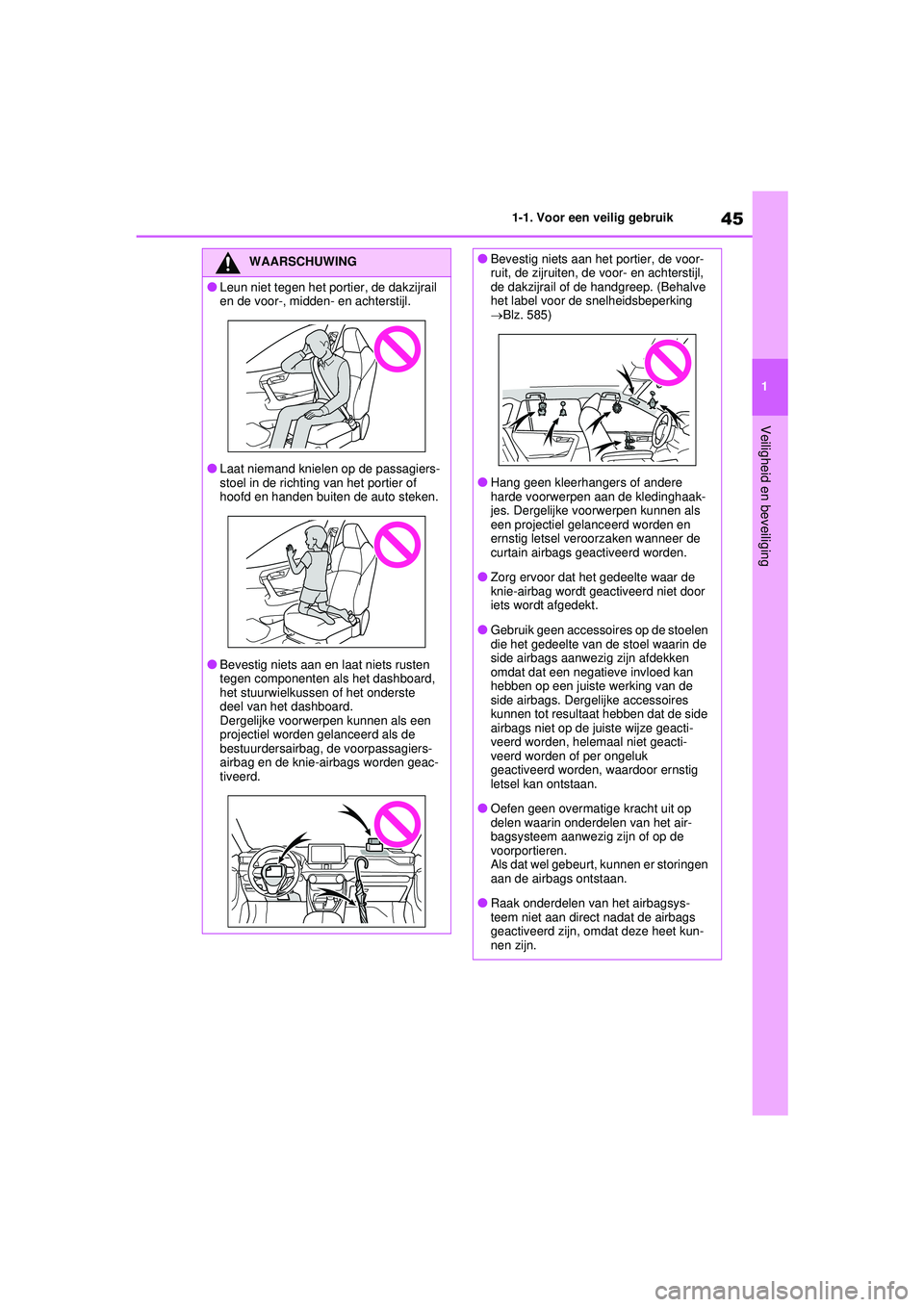

45
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
WAARSCHUWING
●Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
●Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbags worden geac-
tiveerd.
●Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep. (Behalve
het label voor de snelheidsbeperking

Blz. 585)
●Hang geen kleerhangers of andere
harde voorwerpen aan de kledinghaak-
jes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de
curtain airbags geactiveerd worden.
●Zorg ervoor dat het gedeelte waar de
knie-airbag wordt geactiveerd niet door
iets wordt afgedekt.
●Gebruik geen accessoires op de stoelen
die het gedeelte van de stoel waarin de
side airbags aanwezig zijn afdekken
omdat dat een negatieve invloed kan
hebben op een juiste werking van de
side airbags. Derge lijke accessoires
kunnen tot resultaat hebben dat de side
airbags niet op de juiste wijze geacti-
veerd worden, helemaal niet geacti-
veerd worden of per ongeluk
geactiveerd worden, waardoor ernstig
letsel kan ontstaan.
●Oefen geen overmatige kracht uit op
delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de
voorportieren.
Als dat wel gebeurt, kunnen er storingen
aan de airbags ontstaan.
●Raak onderdelen van het airbagsys-
teem niet aan direct nadat de airbags
geactiveerd zijn, omdat deze heet kun-
nen zijn.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 45 Wednesday, February 3, 2021 2:42 PM

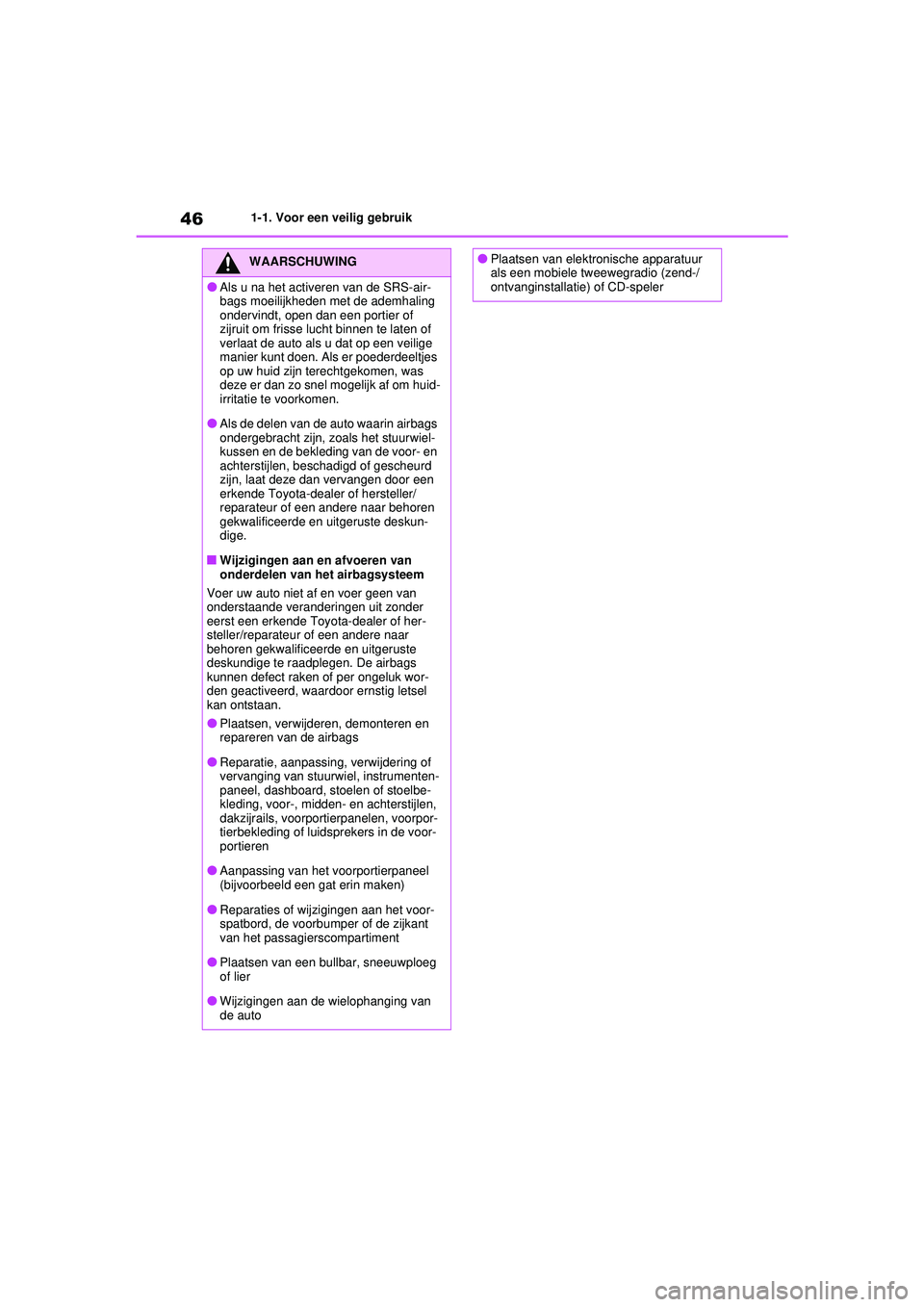

461-1. Voor een veilig gebruik
WAARSCHUWING
●Als u na het activeren van de SRS-air-
bags moeilijkheden met de ademhaling
ondervindt, open dan een portier of
zijruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er poederdeeltjes
op uw huid zijn terechtgekomen, was
deze er dan zo snel mogelijk af om huid-
irritatie te voorkomen.
●Als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwiel-
kussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
■Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk wor-
den geactiveerd, waardoor ernstig letsel
kan ontstaan.
●Plaatsen, verwijderen, demonteren en
repareren van de airbags
●Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel, instrumenten-
paneel, dashboard, stoelen of stoelbe-
kleding, voor-, midden- en achterstijlen,
dakzijrails, voorportierpanelen, voorpor-
tierbekleding of luidsprekers in de voor-
portieren
●Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
●Reparaties of wijzigingen aan het voor-
spatbord, de voorbumper of de zijkant
van het passagierscompartiment
●Plaatsen van een bullbar, sneeuwploeg
of lier
●Wijzigingen aan de wielophanging van
de auto
●Plaatsen van elektronische apparatuur
als een mobiele tweewegradio (zend-/
ontvanginstallatie) of CD-speler
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 46 Wednesday, February 3, 2021 2:42 PM

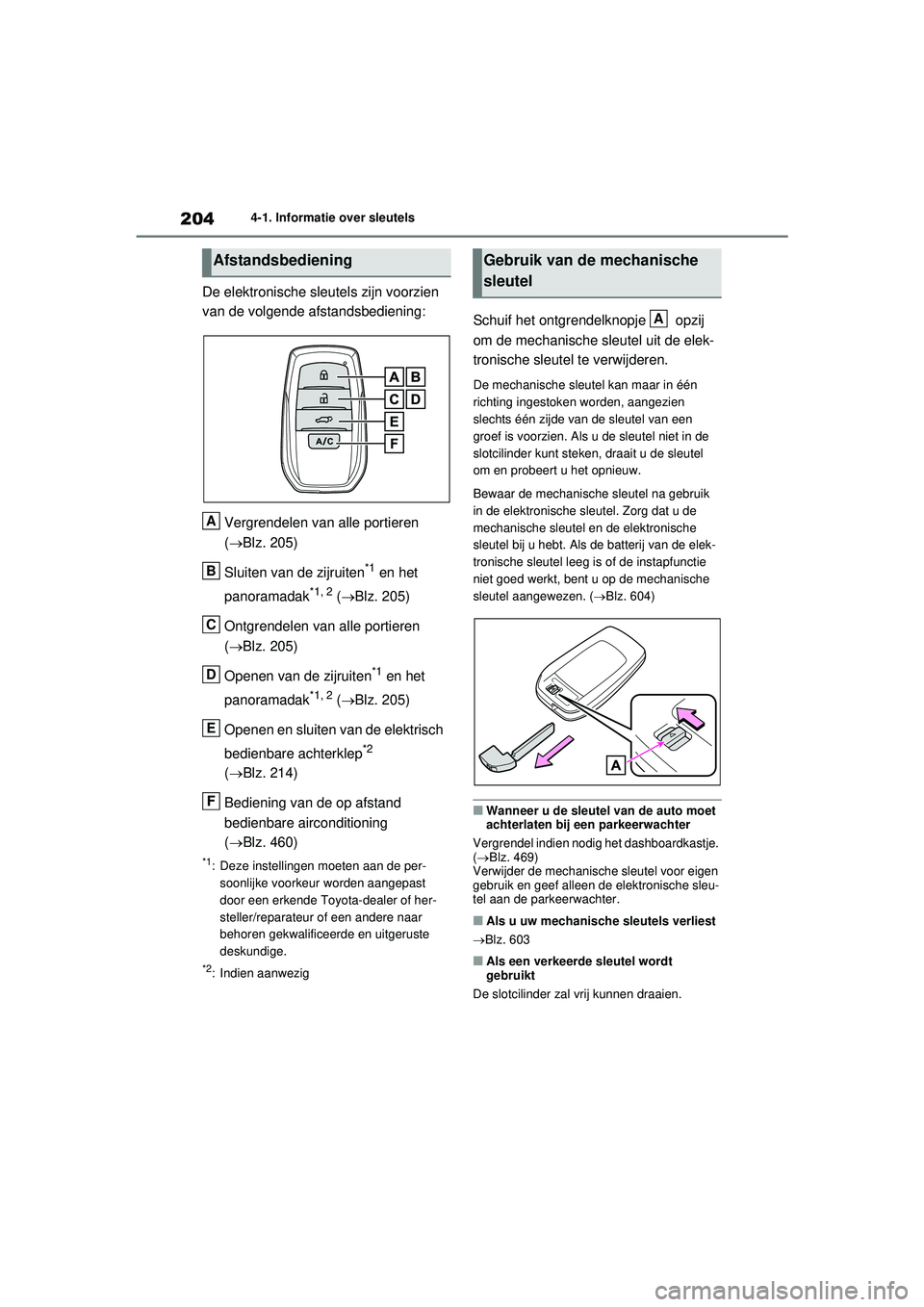

2044-1. Informatie over sleutels
De elektronische sleutels zijn voorzien
van de volgende afstandsbediening:Vergrendelen van alle portieren
(Blz. 205)
Sluiten van de zijruiten
*1 en het
panoramadak
*1, 2 (  Blz. 205)
Ontgrendelen van alle portieren
( Blz. 205)
Openen van de zijruiten
*1 en het
panoramadak
*1, 2 (  Blz. 205)
Openen en sluiten van de elektrisch
bedienbare achterklep
*2
( Blz. 214)
Bediening van de op afstand
bedienbare airconditioning
( Blz. 460)
*1: Deze instellingen moeten aan de per-
soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*2: Indien aanwezig
Schuif het ontgrendelknopje opzij
om de mechanische sleutel uit de elek-
tronische sleutel te verwijderen.
De mechanische sleutel kan maar in één
richting ingestoken worden, aangezien
slechts één zijde van de sleutel van een
groef is voorzien. Als u de sleutel niet in de
slotcilinder kunt steken, draait u de sleutel
om en probeert u het opnieuw.
Bewaar de mechanische sleutel na gebruik
in de elektronische sleutel. Zorg dat u de
mechanische sleutel en de elektronische
sleutel bij u hebt. Als de batterij van de elek-
tronische sleutel leeg is of de instapfunctie
niet goed werkt, bent u op de mechanische
sleutel aangewezen. ( Blz. 604)
■Wanneer u de sleutel van de auto moet
achterlaten bij een parkeerwachter
Vergrendel indien nodig het dashboardkastje.
(  Blz. 469)
Verwijder de mechanische sleutel voor eigen
gebruik en geef alleen de elektronische sleu-
tel aan de parkeerwachter.
■Als u uw mechanische sleutels verliest
 Blz. 603
■Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
Afstandsbediening
A
B
C
D
E
F
Gebruik van de mechanische
sleutel
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 204 Wednesday, February 3, 2021 2:42 PM

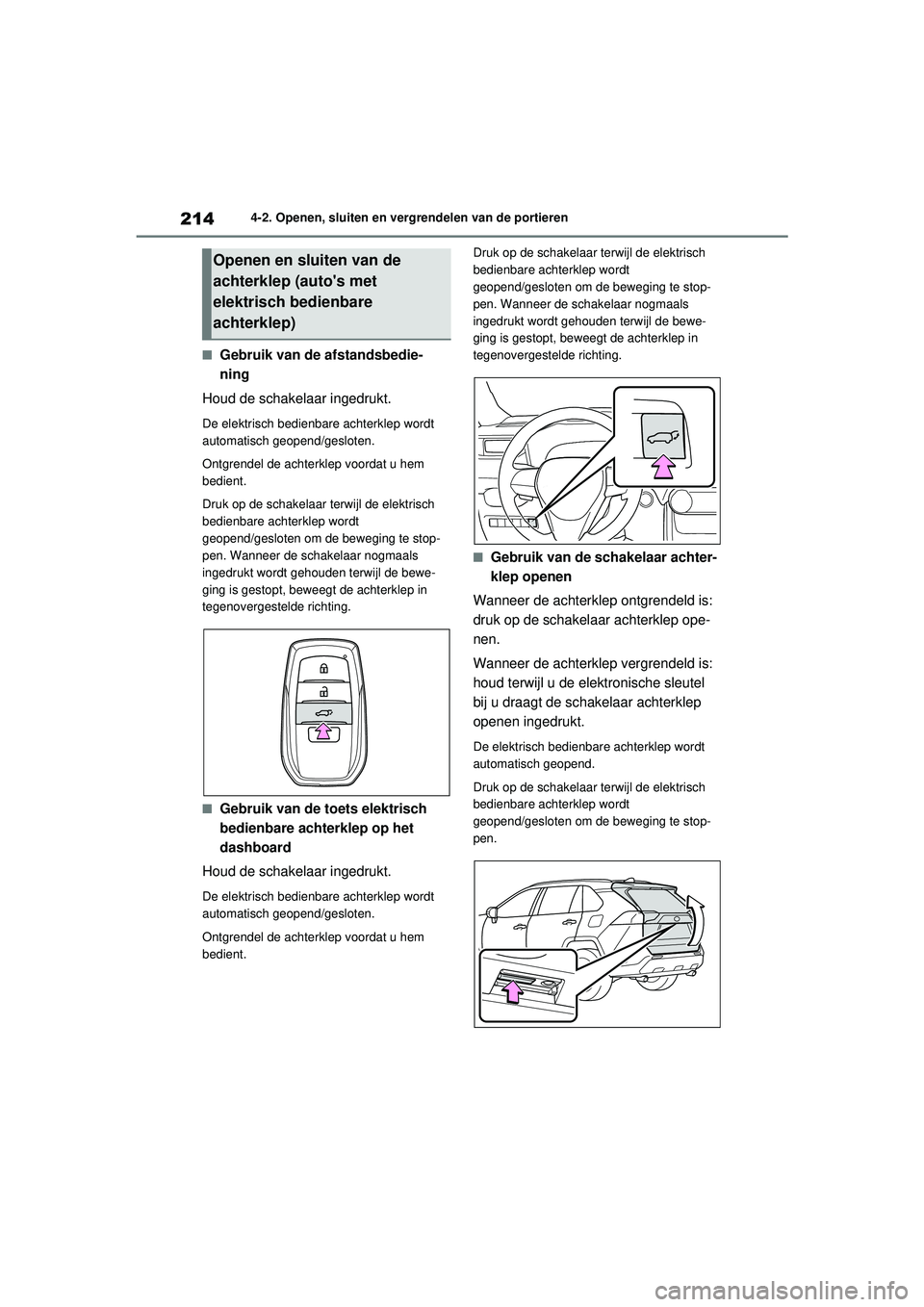

2144-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de afstandsbedie-
ning
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
ingedrukt wordt gehouden terwijl de bewe-
ging is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Gebruik van de toets elektrisch
bedienbare achterklep op het
dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient. Druk op de schakelaar
terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
ingedrukt wordt gehouden terwijl de bewe-
ging is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Gebruik van de schakelaar achter-
klep openen
Wanneer de achterklep ontgrendeld is:
druk op de schakelaar achterklep ope-
nen.
Wanneer de achterklep vergrendeld is:
houd terwijl u de elektronische sleutel
bij u draagt de schakelaar achterklep
openen ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen.
Openen en sluiten van de
achterklep (auto's met
elektrisch bedienbare
achterklep)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 214 Wednesday, February 3, 2021 2:42 PM

2264-2. Openen, sluiten en vergrendelen van de portieren
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgende gevallen mogelijk
niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleut el ligt op het dash-
board, op de bagageafdekking, op de vloer
of in een portiervak of het dashboardkastje
wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewij-
zigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisc he sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden vergrendeld
of ontgrendeld via de portieren die de elek-
tronische sleutel signaleren.
●Zelfs als de elektronis che sleutel zich bui-
ten de auto bevindt, kan het hybridesys-
teem mogelijk worden gestart als de
elektronische sleutel zi ch in de buurt van
de ruit bevindt.
●De portieren worden mogelijk ontgrendeld
als er een grote hoeveelheid water op de
portiergreep terechtkomt, bijvoorbeeld tij-
dens een zware regenbui of in een was-
straat, wanneer de elektronische sleutel
zich binnen het detectiegebied bevindt.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zi ch in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendelsensor aanraakt
terwijl u handschoenen draagt, kan de
reactie van het systeem trager zijn of wor-
den de portieren mogelijk niet ontgrendeld.
Trek uw handschoenen uit en raak de ver-
grendelsensor opnieuw aan.
●Wanneer de vergrendelac tie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het werk-
zame gebied bevindt, kan het portier her-
haaldelijk worden vergrendeld en
ontgrendeld. Volg in dat geval de correctie-
procedure hieronder bij het wassen van de
auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 225)
●Als de elektronische sl eutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●Als de vergrendelsensor in aanraking komt
met ijs, sneeuw, modder, enz., werkt deze
mogelijk niet goed. Reinig de vergrendel-
sensor en raak hem opnieuw aan of
gebruik de vergrendelsensor aan de
onderzijde van de portiergreep.
●Bij een plotselinge nadering van het detec-
tiegebied of de portiergreep kan het voor-
komen dat de portieren niet ontgrendeld
worden. Laat in dat geval de portiergreep
los en controleer of de portieren worden
ontgrendeld voordat u opnieuw aan de por-
tiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 226 Wednesday, February 3, 2021 2:42 PM

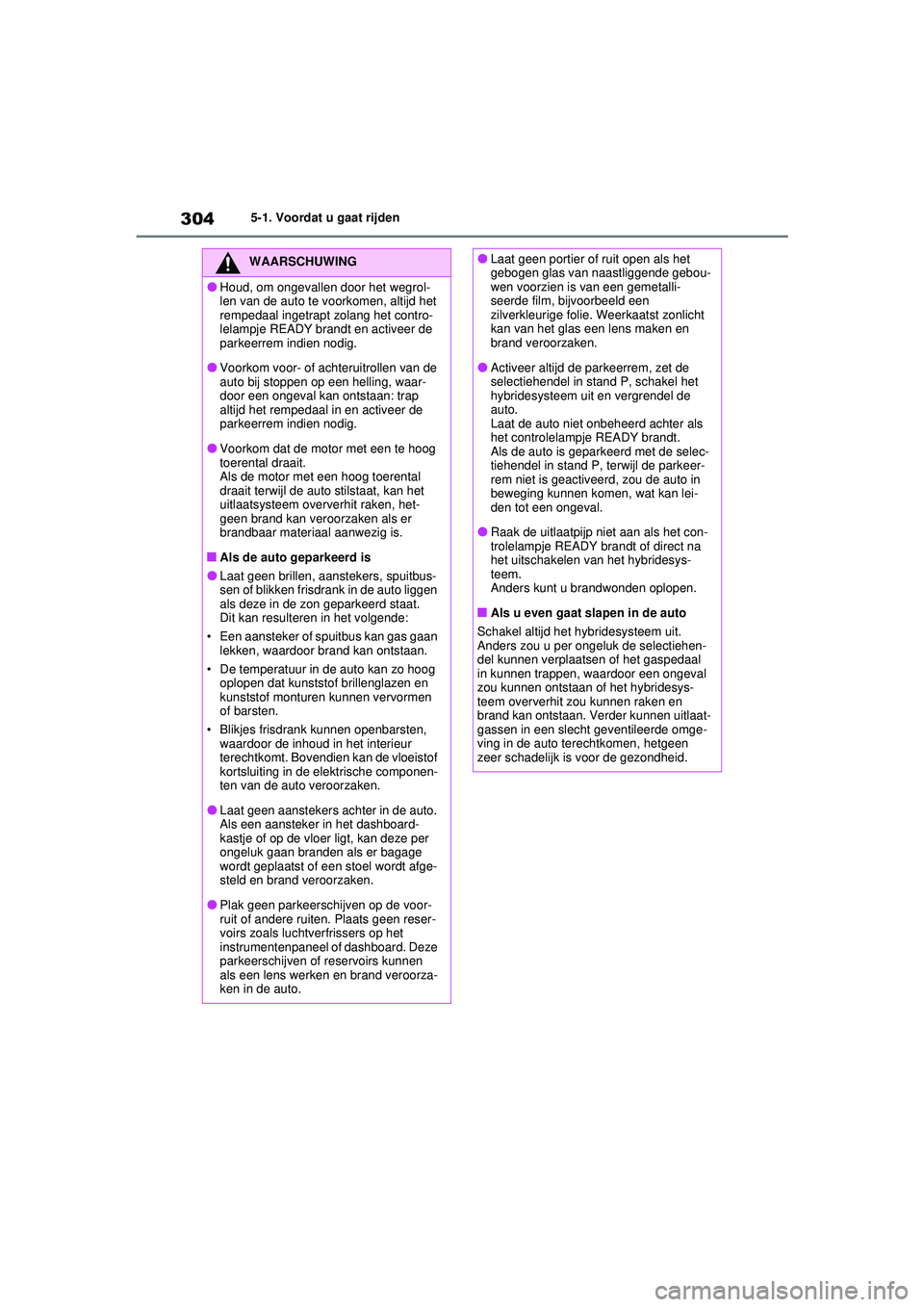

3045-1. Voordat u gaat rijden
WAARSCHUWING
●Houd, om ongevallen door het wegrol-
len van de auto te voorkomen, altijd het
rempedaal ingetrapt zolang het contro-
lelampje READY brandt en activeer de
parkeerrem indien nodig.
●Voorkom voor- of achteruitrollen van de
auto bij stoppen op een helling, waar-
door een ongeval kan ontstaan: trap
altijd het rempedaal in en activeer de
parkeerrem indien nodig.
●Voorkom dat de motor met een te hoog
toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuitbus-
sen of blikken frisdrank in de auto liggen
als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillenglazen en
kunststof monturen kunnen vervormen
of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloeistof
kortsluiting in de elektrische componen-
ten van de auto veroorzaken.
●Laat geen aanstekers achter in de auto.
Als een aansteker in het dashboard-
kastje of op de vloer ligt, kan deze per
ongeluk gaan branden als er bagage
wordt geplaatst of een stoel wordt afge-
steld en brand veroorzaken.
●Plak geen parkeerschijven op de voor-
ruit of andere ruiten. Plaats geen reser-
voirs zoals luchtverfrissers op het
instrumentenpaneel of dashboard. Deze
parkeerschijven of reservoirs kunnen
als een lens werken en brand veroorza-
ken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende gebou-
wen voorzien is van een gemetalli-
seerde film, bijvoorbeeld een
zilverkleurige folie. Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
●Activeer altijd de parkeerrem, zet de
selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de
auto.
Laat de auto niet onbeheerd achter als
het controlelampje READY brandt.
Als de auto is geparkeerd met de selec-
tiehendel in stand P, terwijl de parkeer-
rem niet is geactiveerd, zou de auto in
beweging kunnen komen, wat kan lei-
den tot een ongeval.
●Raak de uitlaatpijp niet aan als het con-
trolelampje READY brandt of direct na
het uitschakelen v an het hybridesys-
teem.
Anders kunt u brandwonden oplopen.
■Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit.
Anders zou u per ongeluk de selectiehen-
del kunnen verplaatsen of het gaspedaal
in kunnen trappen, waardoor een ongeval
zou kunnen ontstaan of het hybridesys-
teem oververhit zou kunnen raken en
brand kan ontstaan. Verder kunnen uitlaat-
gassen in een slecht geventileerde omge-
ving in de auto terechtkomen, hetgeen
zeer schadelijk is voor de gezondheid.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 304 Wednesday, February 3, 2021 2:42 PM
