Page 341 of 678

333
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
5-3.Funcionamento das luzes e do limpa-vidros

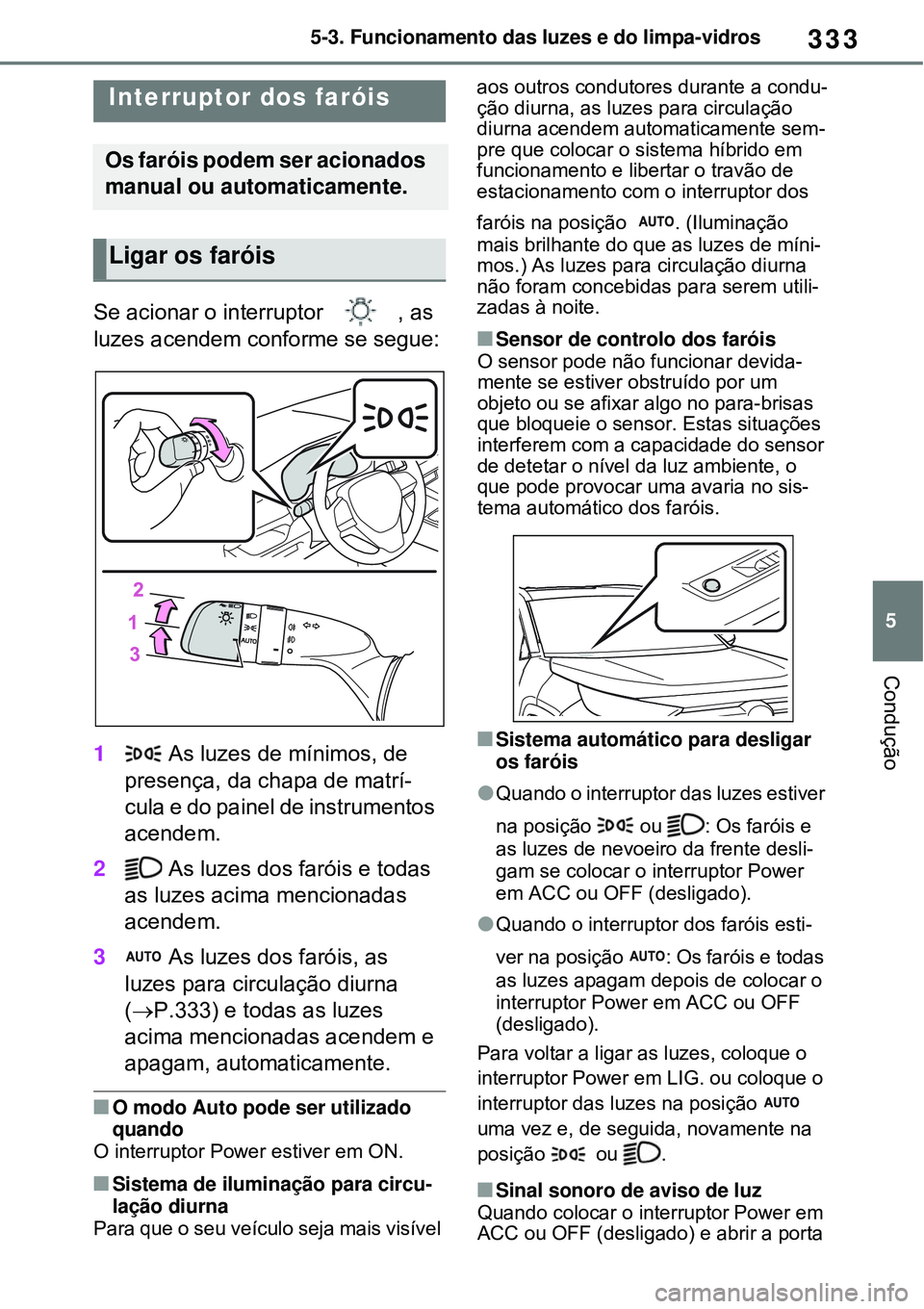

Se acionar o interruptor , as
luzes acendem conforme se segue:
1 As luzes de mínimos, de
presença, da chapa de matrí-
cula e do painel de instrumentos
acendem.
2 As luzes dos faróis e todas
as luzes acima mencionadas
acendem.
3 As luzes dos faróis, as
luzes para circulação diurna
(P.333) e todas as luzes
acima mencionadas acendem e
apagam, automaticamente.
O modo Auto pode ser utilizado
quando
O interruptor Power estiver em ON.
Sistema de iluminação para circu-
lação diurna
Para que o seu veículo seja mais visível aos outros condutores durante a condu-
ção diurna, as luzes para circulação
diurna acendem automaticamente sem-
pre que colocar o sistema híbrido em
funcionamento e libertar o travão de
estacionamento com o interruptor dos
faróis na posição . (Iluminação
mais brilhante do que as luzes de míni-
mos.) As luzes para circulação diurna
não foram concebidas para serem utili-
zadas à noite.
Sensor de controlo dos faróis
O sensor pode não funcionar devida-
mente se estiver obstruído por um
objeto ou se afixar algo no para-brisas
que bloqueie o sensor. Estas situações
interferem com a capacidade do sensor
de detetar o nível da luz ambiente, o
que pode provocar uma avaria no sis-
tema automático dos faróis.
Sistema automático para desligar
os faróis
Quando o interruptor das luzes estiver
na posição ou : Os faróis e
as luzes de nevoeiro da frente desli-
gam se colocar o interruptor Power
em ACC ou OFF (desligado).
Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam depois de colocar o
interruptor Power em ACC ou OFF
(desligado).
Para voltar a ligar as luzes, coloque o
interruptor Power em LIG. ou coloque o
interruptor das luzes na posição
uma vez e, de seguida, novamente na
posição ou .
Sinal sonoro de aviso de luz
Quando colocar o interruptor Power em
ACC ou OFF (desligado) e abrir a porta
Interruptor dos faróis
Os faróis podem ser acionados
manual ou automaticamente.
Ligar os faróis
Page 342 of 678

3345-3. Funcionamento das luzes e do limpa-vidros

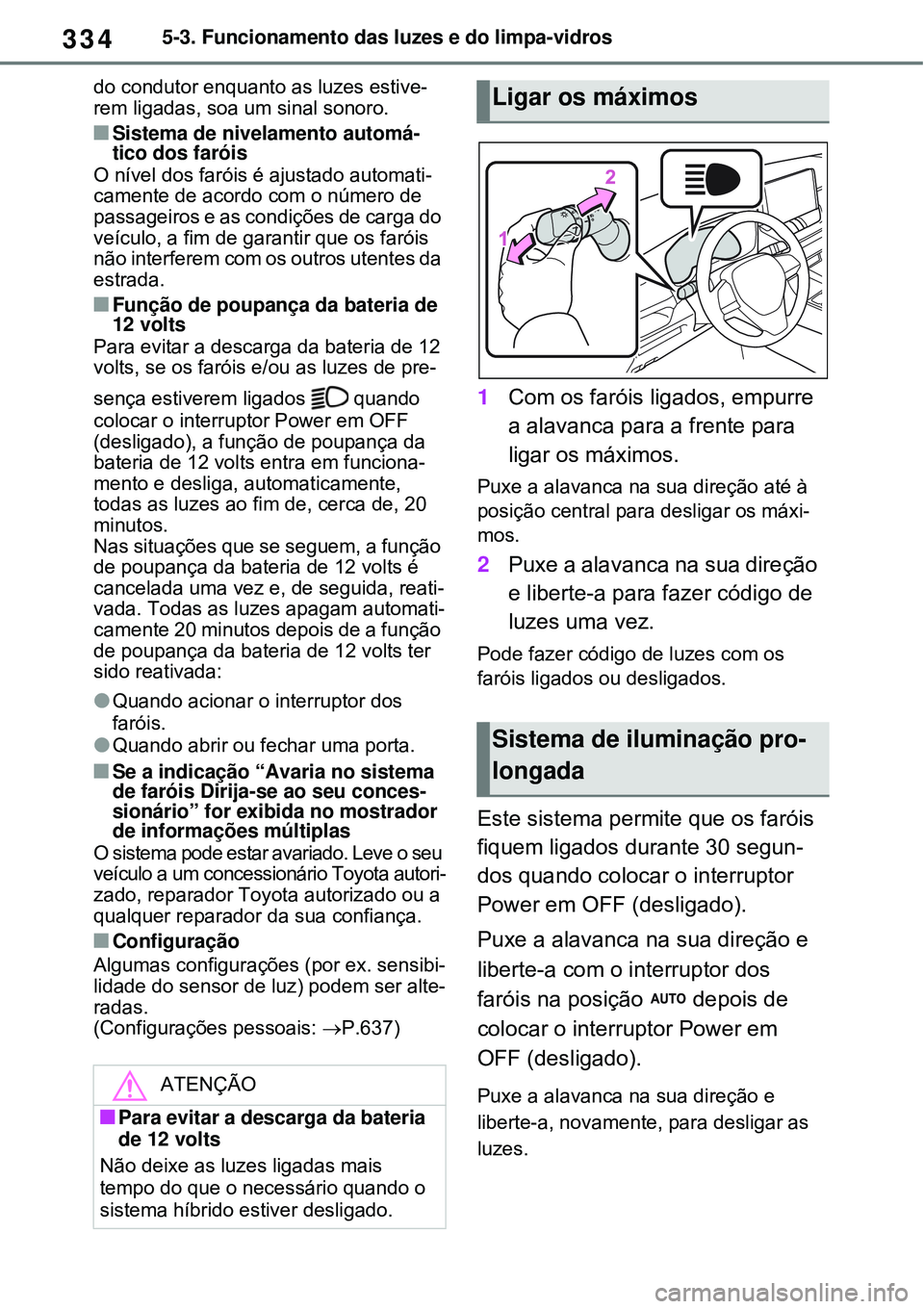

do condutor enquanto as luzes estive-
rem ligadas, soa um sinal sonoro.
Sistema de nivelamento automá-
tico dos faróis
O nível dos faróis é ajustado automati-
camente de acordo com o número de
passageiros e as condições de carga do
veículo, a fim de garantir que os faróis
não interferem com os outros utentes da
estrada.
Função de poupança da bateria de
12 volts
Para evitar a descarga da bateria de 12
volts, se os faróis e/ou as luzes de pre-
sença estiverem ligados quando
colocar o interruptor Power em OFF
(desligado), a função de poupança da
bateria de 12 volts entra em funciona-
mento e desliga, automaticamente,
todas as luzes ao fim de, cerca de, 20
minutos.
Nas situações que se seguem, a função
de poupança da bateria de 12 volts é
cancelada uma vez e, de seguida, reati-
vada. Todas as luzes apagam automati-
camente 20 minutos depois de a função
de poupança da bateria de 12 volts ter
sido reativada:
Quando acionar o interruptor dos
faróis.
Quando abrir ou fechar uma porta.
Se a indicação “Avaria no sistema
de faróis Dirija-se ao seu conces-
sionário” for exibida no mostrador
de informações múltiplas
O sistema pode estar avariado. Leve o seu
veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança.
Configuração
Algumas configurações (por ex. sensibi-
lidade do sensor de luz) podem ser alte-
radas.
(Configurações pessoais: P.637)
1Com os faróis ligados, empurre
a alavanca para a frente para
ligar os máximos.
Puxe a alavanca na sua direção até à
posição central para desligar os máxi-
mos.
2Puxe a alavanca na sua direção
e liberte-a para fazer código de
luzes uma vez.
Pode fazer código de luzes com os
faróis ligados ou desligados.
Este sistema permite que os faróis
fiquem ligados durante 30 segun-
dos quando colocar o interruptor
Power em OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a com o interruptor dos
faróis na posição depois de
colocar o interruptor Power em
OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a, novamente, para desligar as
luzes.ATENÇÃO
Para evitar a descarga da bateria
de 12 volts
Não deixe as luzes ligadas mais
tempo do que o necessário quando o
sistema híbrido estiver desligado.
Ligar os máximos
Sistema de iluminação pro-
longada
Page 343 of 678

335
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
*: Se equipado
1Prima o interruptor da Luz Auto-
mática de Máximos.
2Empurre a alavanca para a
frente com o interruptor dos
faróis na posição ou .
AHB (Luz Automática de
Máximos)*
A Luz Automática de Máximos
utiliza um sensor de câmara
integrado no veículo para ava-
liar a intensidade da ilumina-
ção pública, dos veículos que
circulam à sua frente, etc. e
liga e desliga os máximos
automaticamente, conforme
necessário.
AVISO
Limitações da Luz Automática de
Máximos
Não confie excessivamente na Luz
Automática de Máximos. Conduza
sempre com segurança tendo o cui-
dado de observar a área circundante e
de ligar ou desligar as luzes de máxi-
mos manualmente, se necessário.
Para evitar o funcionamento
incorreto da Luz Automática de
Máximos
Não sobrecarregue o veículo.
Ativar a Luz Automática de
Máximos
Page 344 of 678

3365-3. Funcionamento das luzes e do limpa-vidros

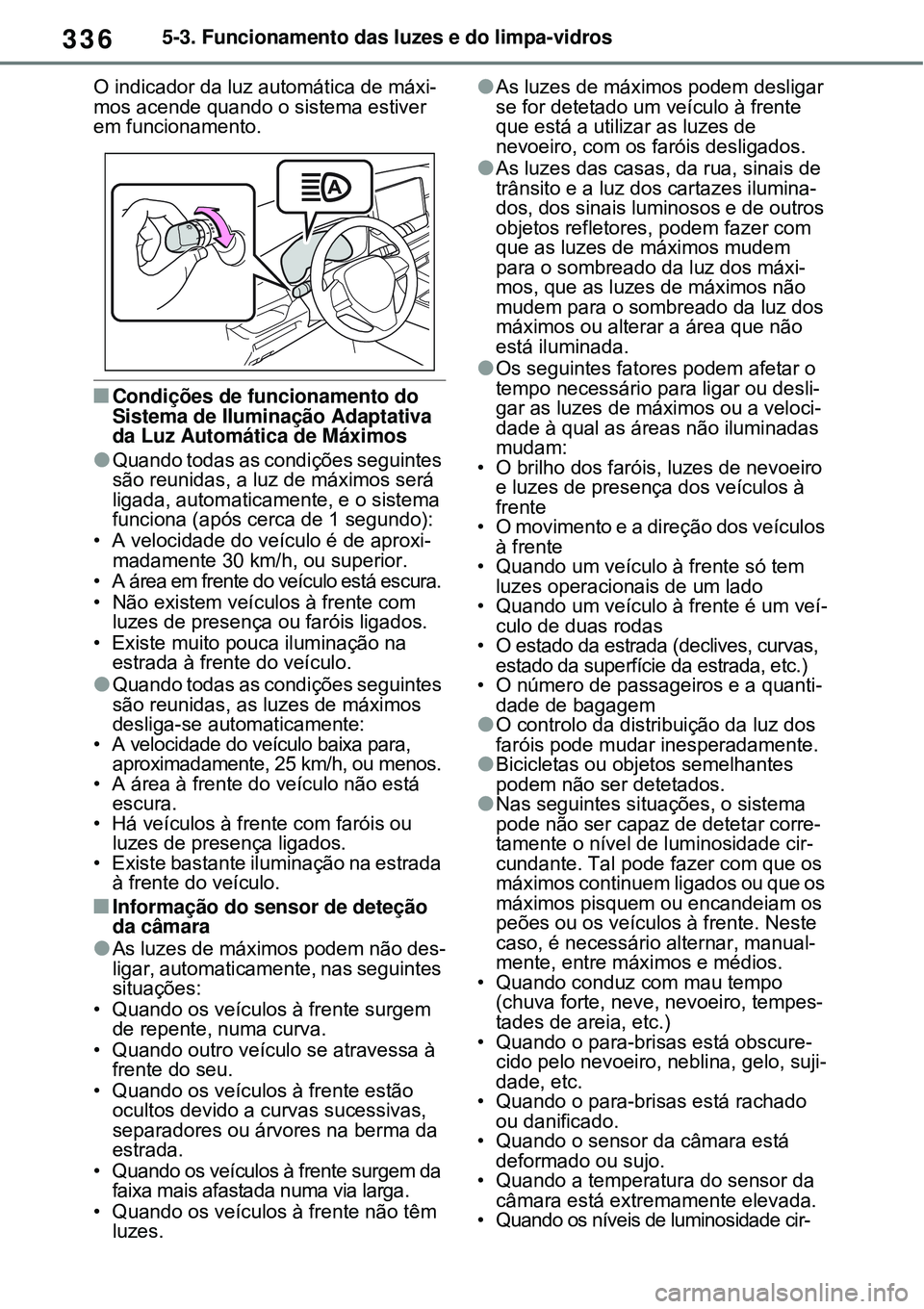

O indicador da luz automática de máxi-
mos acende quando o sistema estiver
em funcionamento.
Condições de funcionamento do
Sistema de Iluminação Adaptativa
da Luz Automática de Máximos
Quando todas as condições seguintes
são reunidas, a luz de máximos será
ligada, automaticamente, e o sistema
funciona (após cerca de 1 segundo):
• A velocidade do veículo é de aproxi-
madamente 30 km/h, ou superior.
• A área em frente do veículo está escura.
• Não existem veículos à frente com
luzes de presença ou faróis ligados.
• Existe muito pouca iluminação na
estrada à frente do veículo.
Quando todas as condições seguintes
são reunidas, as luzes de máximos
desliga-se automaticamente:
• A velocidade do veículo baixa para,
aproximadamente, 25 km/h, ou menos.
• A área à frente do veículo não está
escura.
• Há veículos à frente com faróis ou
luzes de presença ligados.
• Existe bastante iluminação na estrada
à frente do veículo.
Informação do sensor de deteção
da câmara
As luzes de máximos podem não des-
ligar, automaticamente, nas seguintes
situações:
• Quando os veículos à frente surgem
de repente, numa curva.
• Quando outro veículo se atravessa à
frente do seu.
• Quando os veículos à frente estão
ocultos devido a curvas sucessivas,
separadores ou árvores na berma da
estrada.
• Quando os veículos à frente surgem da
faixa mais afastada numa via larga.
• Quando os veículos à frente não têm
luzes.
As luzes de máximos podem desligar
se for detetado um veículo à frente
que está a utilizar as luzes de
nevoeiro, com os faróis desligados.
As luzes das casas, da rua, sinais de
trânsito e a luz dos cartazes ilumina-
dos, dos sinais luminosos e de outros
objetos refletores, podem fazer com
que as luzes de máximos mudem
para o sombreado da luz dos máxi-
mos, que as luzes de máximos não
mudem para o sombreado da luz dos
máximos ou alterar a área que não
está iluminada.
Os seguintes fatores podem afetar o
tempo necessário para ligar ou desli-
gar as luzes de máximos ou a veloci-
dade à qual as áreas não iluminadas
mudam:
• O brilho dos faróis, luzes de nevoeiro
e luzes de presença dos veículos à
frente
• O movimento e a direção dos veículos
à frente
• Quando um veículo à frente só tem
luzes operacionais de um lado
• Quando um veículo à frente é um veí-
culo de duas rodas
• O estado da estrada (declives, curvas,
estado da superfície da estrada, etc.)
• O número de passageiros e a quanti-
dade de bagagem
O controlo da distribuição da luz dos
faróis pode mudar inesperadamente.
Bicicletas ou objetos semelhantes
podem não ser detetados.
Nas seguintes situações, o sistema
pode não ser capaz de detetar corre-
tamente o nível de luminosidade cir-
cundante. Tal pode fazer com que os
máximos continuem ligados ou que os
máximos pisquem ou encandeiam os
peões ou os veículos à frente. Neste
caso, é necessário alternar, manual-
mente, entre máximos e médios.
• Quando conduz com mau tempo
(chuva forte, neve, nevoeiro, tempes-
tades de areia, etc.)
• Quando o para-brisas está obscure-
cido pelo nevoeiro, neblina, gelo, suji-
dade, etc.
• Quando o para-brisas está rachado
ou danificado.
• Quando o sensor da câmara está
deformado ou sujo.
• Quando a temperatura do sensor da
câmara está extremamente elevada.
• Quando os níveis de luminosidade cir-
Page 347 of 678

339
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução

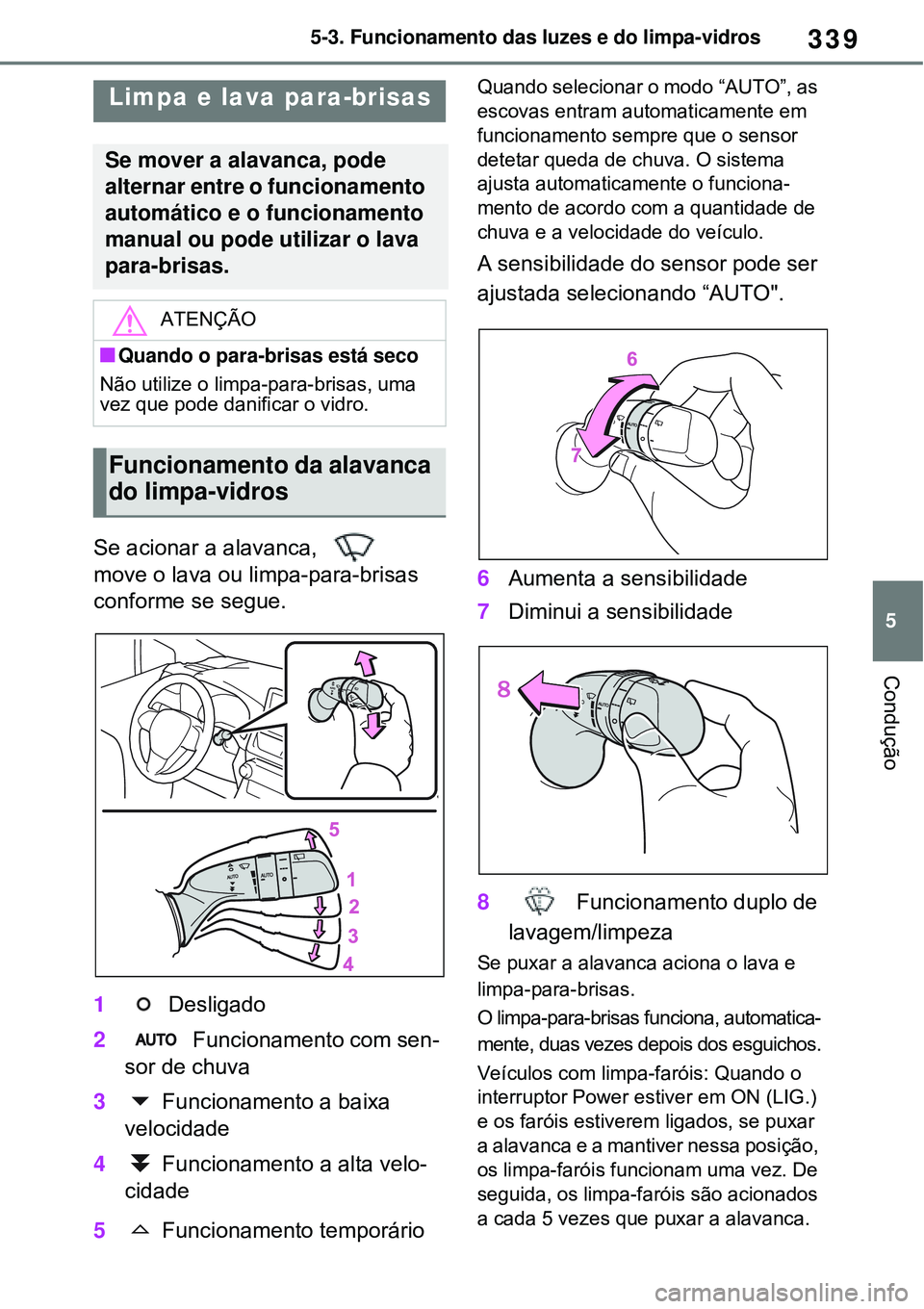

Se acionar a alavanca,
move o lava ou limpa-para-brisas
conforme se segue.
1 Desligado
2 Funcionamento com sen-
sor de chuva
3 Funcionamento a baixa
velocidade
4 Funcionamento a alta velo-
cidade
5 Funcionamento temporário
Quando selecionar o modo “AUTO”, as
escovas entram automaticamente em
funcionamento sempre que o sensor
detetar queda de chuva. O sistema
ajusta automaticamente o funciona-
mento de acordo com a quantidade de
chuva e a velocidade do veículo.
A sensibilidade do sensor pode ser
ajustada selecionando “AUTO".
6Aumenta a sensibilidade
7Diminui a sensibilidade
8 Funcionamento duplo de
lavagem/limpeza
Se puxar a alavanca aciona o lava e
limpa-para-brisas.
O limpa-para-brisas funciona, automatica-
mente, duas vezes depois dos esguichos.
Veículos com limpa-faróis: Quando o
interruptor Power estiver em ON (LIG.)
e os faróis estiverem ligados, se puxar
a alavanca e a mantiver nessa posição,
os limpa-faróis funcionam uma vez. De
seguida, os limpa-faróis são acionados
a cada 5 vezes que puxar a alavanca.
Limpa e lava para-brisas
Se mover a alavanca, pode
alternar entre o funcionamento
automático e o funcionamento
manual ou pode utilizar o lava
para-brisas.
ATENÇÃO
Quando o para-brisas está seco
Não utilize o limpa-para-brisas, uma
vez que pode danificar o vidro.
Funcionamento da alavanca
do limpa-vidros
Page 348 of 678

3405-3. Funcionamento das luzes e do limpa-vidros

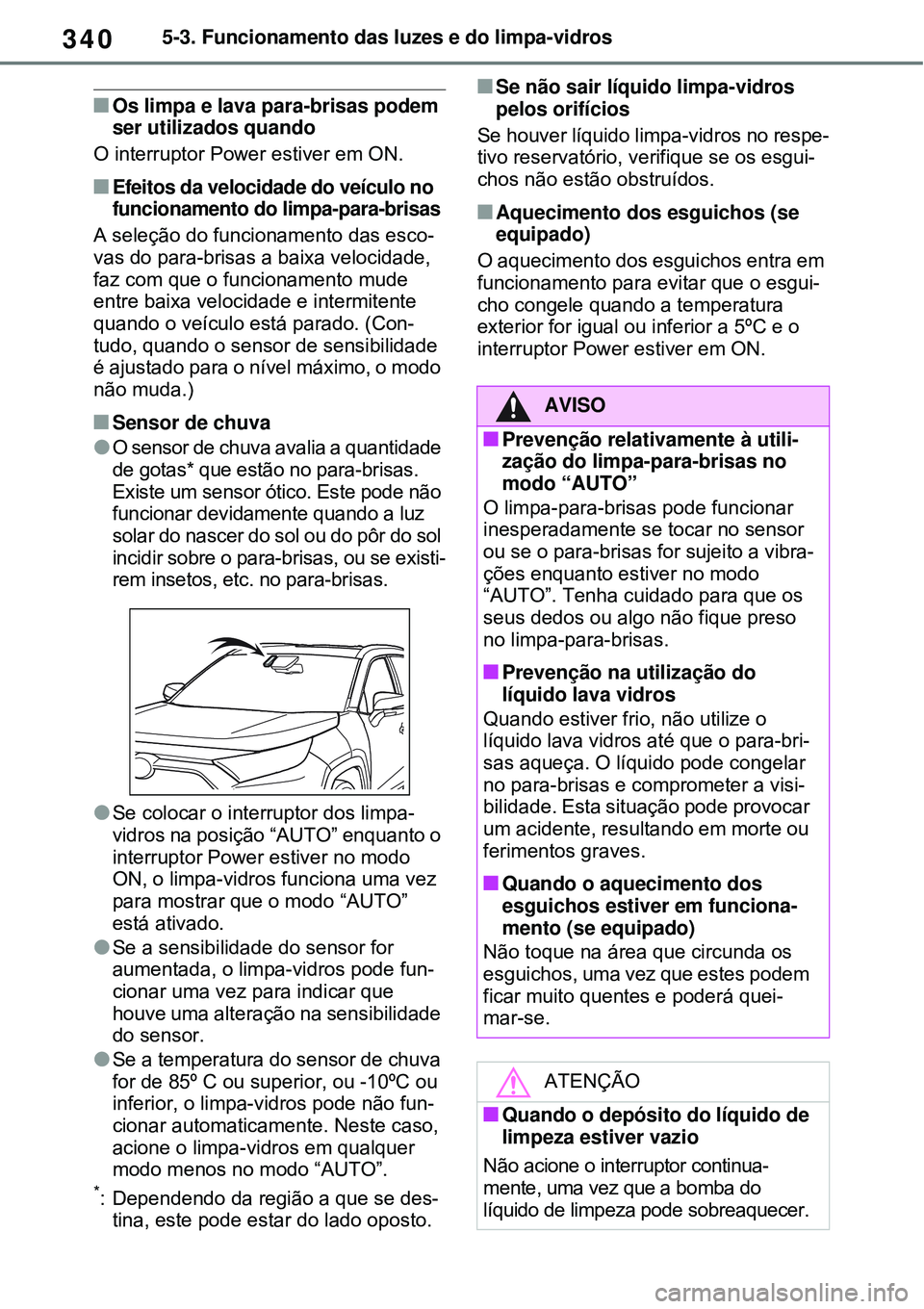

Os limpa e lava para-brisas podem
ser utilizados quando
O interruptor Power estiver em ON.
Efeitos da velocidade do veículo no
funcionamento do limpa-para-brisas
A seleção do funcionamento das esco-
vas do para-brisas a baixa velocidade,
faz com que o funcionamento mude
entre baixa velocidade e intermitente
quando o veículo está parado. (Con-
tudo, quando o sensor de sensibilidade
é ajustado para o nível máximo, o modo
não muda.)
Sensor de chuva
O sensor de chuva avalia a quantidade
de gotas* que estão no para-brisas.
Existe um sensor ótico. Este pode não
funcionar devidamente quando a luz
solar do nascer do sol ou do pôr do sol
incidir sobre o para-brisas, ou se existi-
rem insetos, etc. no para-brisas.
Se colocar o interruptor dos limpa-
vidros na posição “AUTO” enquanto o
interruptor Power estiver no modo
ON, o limpa-vidros funciona uma vez
para mostrar que o modo “AUTO”
está ativado.
Se a sensibilidade do sensor for
aumentada, o limpa-vidros pode fun-
cionar uma vez para indicar que
houve uma alteração na sensibilidade
do sensor.
Se a temperatura do sensor de chuva
for de 85º C ou superior, ou -10ºC ou
inferior, o limpa-vidros pode não fun-
cionar automaticamente. Neste caso,
acione o limpa-vidros em qualquer
modo menos no modo “AUTO”.
*: Dependendo da região a que se des-
tina, este pode estar do lado oposto.
Se não sair líquido limpa-vidros
pelos orifícios
Se houver líquido limpa-vidros no respe-
tivo reservatório, verifique se os esgui-
chos não estão obstruídos.
Aquecimento dos esguichos (se
equipado)
O aquecimento dos esguichos entra em
funcionamento para evitar que o esgui-
cho congele quando a temperatura
exterior for igual ou inferior a 5ºC e o
interruptor Power estiver em ON.
AVISO
Prevenção relativamente à utili-
zação do limpa-para-brisas no
modo “AUTO”
O limpa-para-brisas pode funcionar
inesperadamente se tocar no sensor
ou se o para-brisas for sujeito a vibra-
ções enquanto estiver no modo
“AUTO”. Tenha cuidado para que os
seus dedos ou algo não fique preso
no limpa-para-brisas.
Prevenção na utilização do
líquido lava vidros
Quando estiver frio, não utilize o
líquido lava vidros até que o para-bri-
sas aqueça. O líquido pode congelar
no para-brisas e comprometer a visi-
bilidade. Esta situação pode provocar
um acidente, resultando em morte ou
ferimentos graves.
Quando o aquecimento dos
esguichos estiver em funciona-
mento (se equipado)
Não toque na área que circunda os
esguichos, uma vez que estes podem
ficar muito quentes e poderá quei-
mar-se.
ATENÇÃO
Quando o depósito do líquido de
limpeza estiver vazio
Não acione o interruptor continua-
mente, uma vez que a bomba do
líquido de limpeza pode sobreaquecer.
Page 353 of 678

345
5 5-5. Utilização dos sistemas de apoio à condução
Condução
5-5.Utilização dos sistemas de apoio à condução
*: Se equipado
PCS (Sistema de Pré-Colisão)
P.356
LTA (Sistema de Apoio ao
Reconhecimento do traçado
da faixa de rodagem)
P.363
AHB (Luz Automática de Máxi-
mos)
P.335
RSA (Reconhecimento de
Sinais de Trânsito) (se equi-
pado)
P.374
Controlo dinâmico da veloci-
dade de cruzeiro com radar
em toda a gama de velocida-
des
P.378Existem dois tipos de sensores,
localizados atrás da grelha da
frente e do para-brisas que dete-
tam a informação necessária para
acionar os sistemas de apoio à
condução.
Sensor do radar
Câmara da frente
Toyota Safety Sense*
O Toyota Safety Sense con-
siste nos seguintes sistemas
de apoio à condução e contri-
bui para uma experiência de
condução segura e confortá-
vel:
Sistemas de apoio à condu-
ção
AVISO
Toyota Safety Sense
O Toyota Safety Sense foi concebido
partindo do pressuposto que o condu-
tor tem uma condução segura e foi
concebido para, em caso de colisão,
ajudar a reduzir o impacto para os
ocupantes e para o veículo. Para
além disso, também foi concebido
para auxiliar o condutor em condi-
ções normais de condução.
Uma vez que existe um limite para o
grau de precisão e controlo que este
sistema pode prestar, não dependa
exclusivamente deste sistema. O
condutor é sempre responsável por
prestar atenção ao ambiente em volta
do veículo e pela segurança da con-
dução.
Sensores
A
B
Page 354 of 678

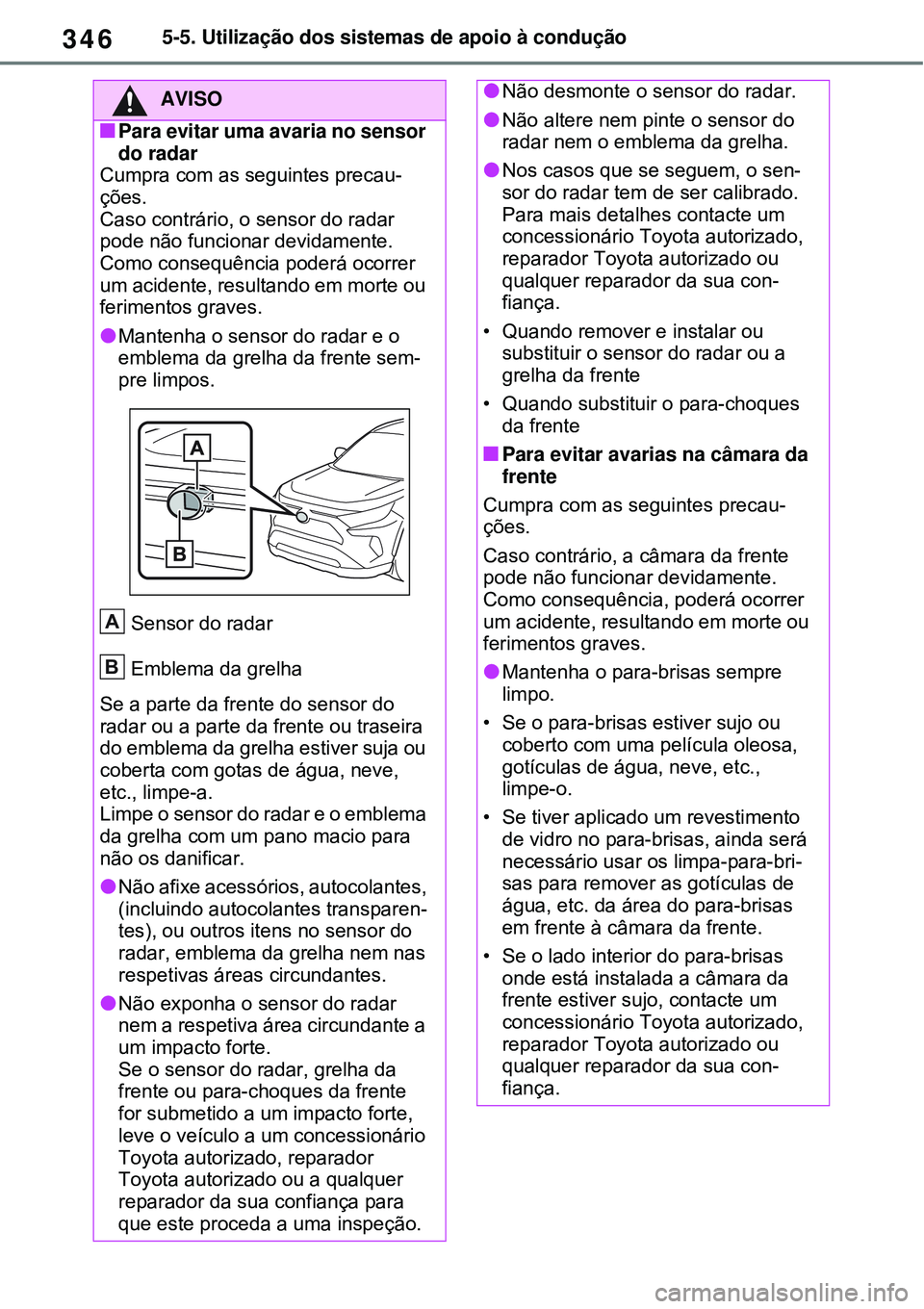

3465-5. Utilização dos sistemas de apoio à condução
AVISO
Para evitar uma avaria no sensor
do radar
Cumpra com as seguintes precau-
ções.
Caso contrário, o sensor do radar
pode não funcionar devidamente.
Como consequência poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o sensor do radar e o
emblema da grelha da frente sem-
pre limpos.
Sensor do radar
Emblema da grelha
Se a parte da frente do sensor do
radar ou a parte da frente ou traseira
do emblema da grelha estiver suja ou
coberta com gotas de água, neve,
etc., limpe-a.
Limpe o sensor do radar e o emblema
da grelha com um pano macio para
não os danificar.
Não afixe acessórios, autocolantes,
(incluindo autocolantes transparen-
tes), ou outros itens no sensor do
radar, emblema da grelha nem nas
respetivas áreas circundantes.
Não exponha o sensor do radar
nem a respetiva área circundante a
um impacto forte.
Se o sensor do radar, grelha da
frente ou para-choques da frente
for submetido a um impacto forte,
leve o veículo a um concessionário
Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança para
que este proceda a uma inspeção.
A
B
Não desmonte o sensor do radar.
Não altere nem pinte o sensor do
radar nem o emblema da grelha.
Nos casos que se seguem, o sen-
sor do radar tem de ser calibrado.
Para mais detalhes contacte um
concessionário Toyota autorizado,
reparador Toyota autorizado ou
qualquer reparador da sua con-
fiança.
• Quando remover e instalar ou
substituir o sensor do radar ou a
grelha da frente
• Quando substituir o para-choques
da frente
Para evitar avarias na câmara da
frente
Cumpra com as seguintes precau-
ções.
Caso contrário, a câmara da frente
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o para-brisas sempre
limpo.
• Se o para-brisas estiver sujo ou
coberto com uma película oleosa,
gotículas de água, neve, etc.,
limpe-o.
• Se tiver aplicado um revestimento
de vidro no para-brisas, ainda será
necessário usar os limpa-para-bri-
sas para remover as gotículas de
água, etc. da área do para-brisas
em frente à câmara da frente.
• Se o lado interior do para-brisas
onde está instalada a câmara da
frente estiver sujo, contacte um
concessionário Toyota autorizado,
reparador Toyota autorizado ou
qualquer reparador da sua con-
fiança.
Page 355 of 678

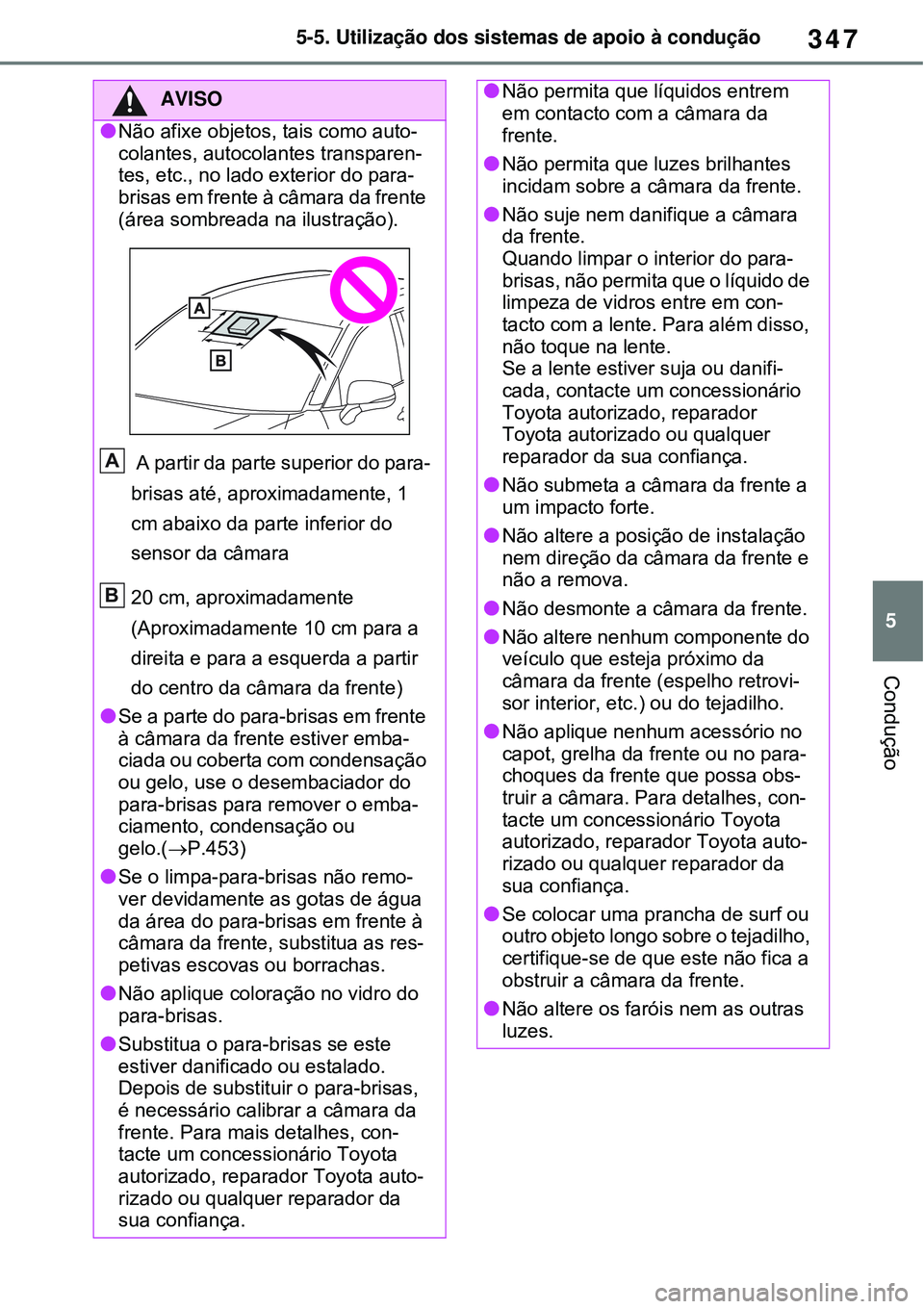

347
5 5-5. Utilização dos sistemas de apoio à condução
Condução
AVISO
Não afixe objetos, tais como auto-
colantes, autocolantes transparen-
tes, etc., no lado exterior do para-
brisas em frente à câmara da frente
(área sombreada na ilustração).
A partir da parte superior do para-
brisas até, aproximadamente, 1
cm abaixo da parte inferior do
sensor da câmara
20 cm, aproximadamente
(Aproximadamente 10 cm para a
direita e para a esquerda a partir
do centro da câmara da frente)
Se a parte do para-brisas em frente
à câmara da frente estiver emba-
ciada ou coberta com condensação
ou gelo, use o desembaciador do
para-brisas para remover o emba-
ciamento, condensação ou
gelo.(P.453)
Se o limpa-para-brisas não remo-
ver devidamente as gotas de água
da área do para-brisas em frente à
câmara da frente, substitua as res-
petivas escovas ou borrachas.
Não aplique coloração no vidro do
para-brisas.
Substitua o para-brisas se este
estiver danificado ou estalado.
Depois de substituir o para-brisas,
é necessário calibrar a câmara da
frente. Para mais detalhes, con-
tacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança.
A
B
Não permita que líquidos entrem
em contacto com a câmara da
frente.
Não permita que luzes brilhantes
incidam sobre a câmara da frente.
Não suje nem danifique a câmara
da frente.
Quando limpar o interior do para-
brisas, não permita que o líquido de
limpeza de vidros entre em con-
tacto com a lente. Para além disso,
não toque na lente.
Se a lente estiver suja ou danifi-
cada, contacte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
Não submeta a câmara da frente a
um impacto forte.
Não altere a posição de instalação
nem direção da câmara da frente e
não a remova.
Não desmonte a câmara da frente.
Não altere nenhum componente do
veículo que esteja próximo da
câmara da frente (espelho retrovi-
sor interior, etc.) ou do tejadilho.
Não aplique nenhum acessório no
capot, grelha da frente ou no para-
choques da frente que possa obs-
truir a câmara. Para detalhes, con-
tacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança.
Se colocar uma prancha de surf ou
outro objeto longo sobre o tejadilho,
certifique-se de que este não fica a
obstruir a câmara da frente.
Não altere os faróis nem as outras
luzes.
Page 362 of 678

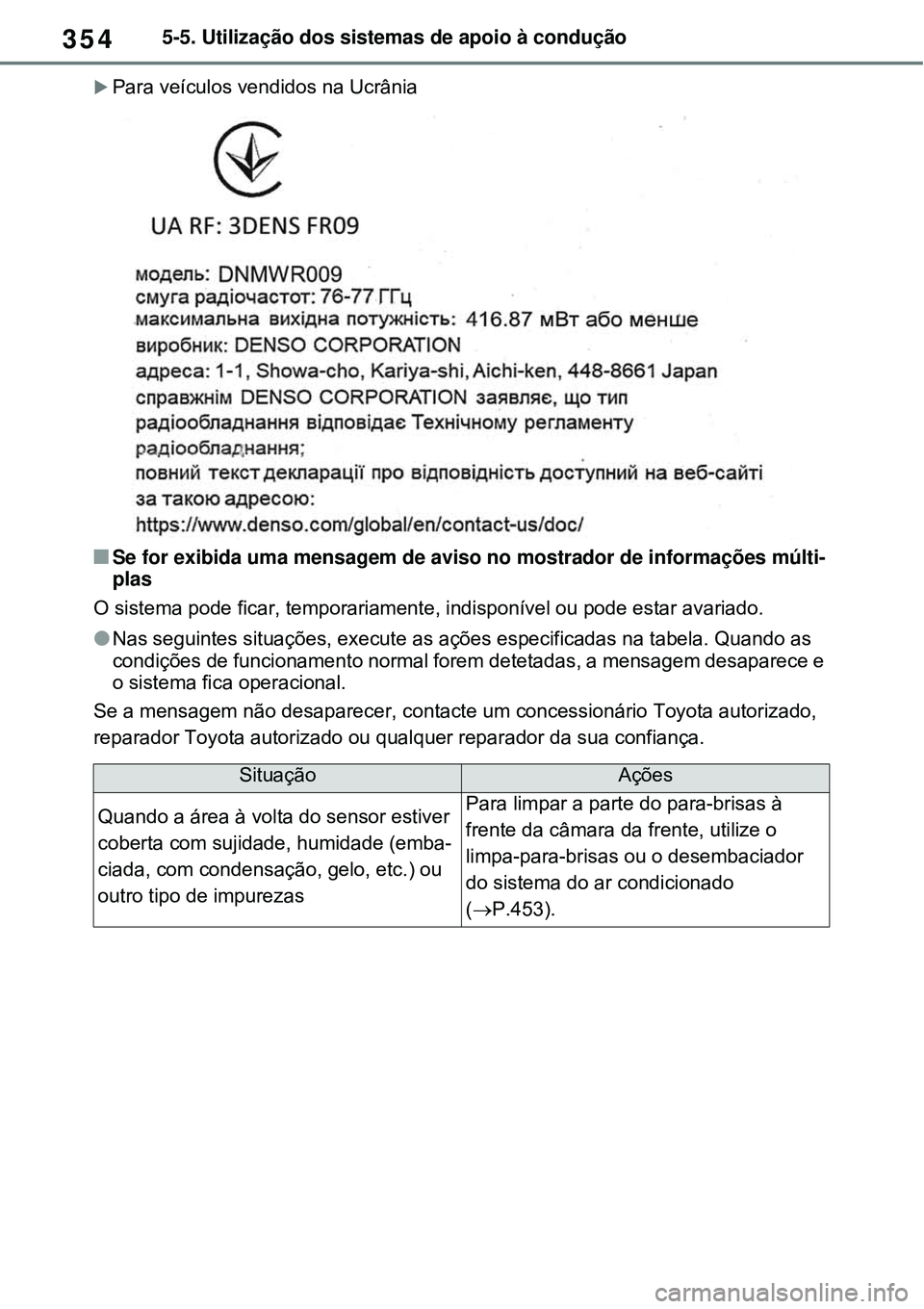

3545-5. Utilização dos sistemas de apoio à condução
Para veículos vendidos na Ucrânia
Se for exibida uma mensagem de aviso no mostrador de informações múlti-
plas
O sistema pode ficar, temporariamente, indisponível ou pode estar avariado.
Nas seguintes situações, execute as ações especificadas na tabela. Quando as
condições de funcionamento normal forem detetadas, a mensagem desaparece e
o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba-
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasPara limpar a parte do para-brisas à
frente da câmara da frente, utilize o
limpa-para-brisas ou o desembaciador
do sistema do ar condicionado
(P.453).
