TOYOTA RAV4 PLUG-IN HYBRID 2021 Manuale duso (in Italian)

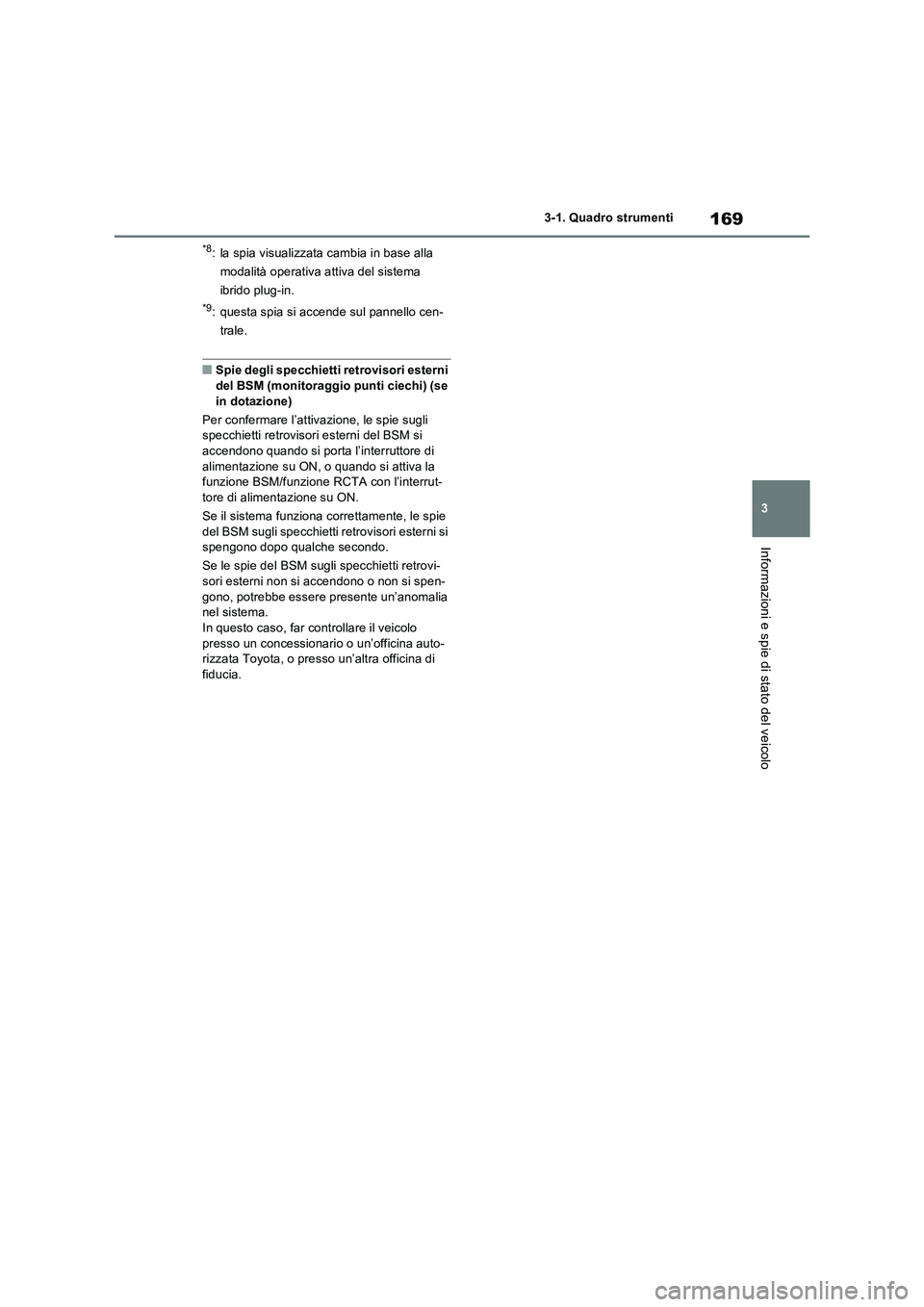

169
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*8: la spia visualizzata cambia in base alla
modalità operativa attiva del sistema
ibrido plug-in.
*9: questa spia si accende sul pannello cen-
trale.
QSpie degli specchietti retrovisori esterni
del BSM (monitoraggio punti ciechi) (se
in dotazione)
Per confermare l’attivazione, le spie sugli
specchietti retrovisori esterni del BSM si
accendono quando si porta l’interruttore di
alimentazione su ON, o quando si attiva la
funzione BSM/funzione RCTA con l’interrut-
tore di alimentazione su ON.
Se il sistema funziona correttamente, le spie
del BSM sugli specchietti retrovisori esterni si
spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovi-
sori esterni non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia
nel sistema.
In questo caso, far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.

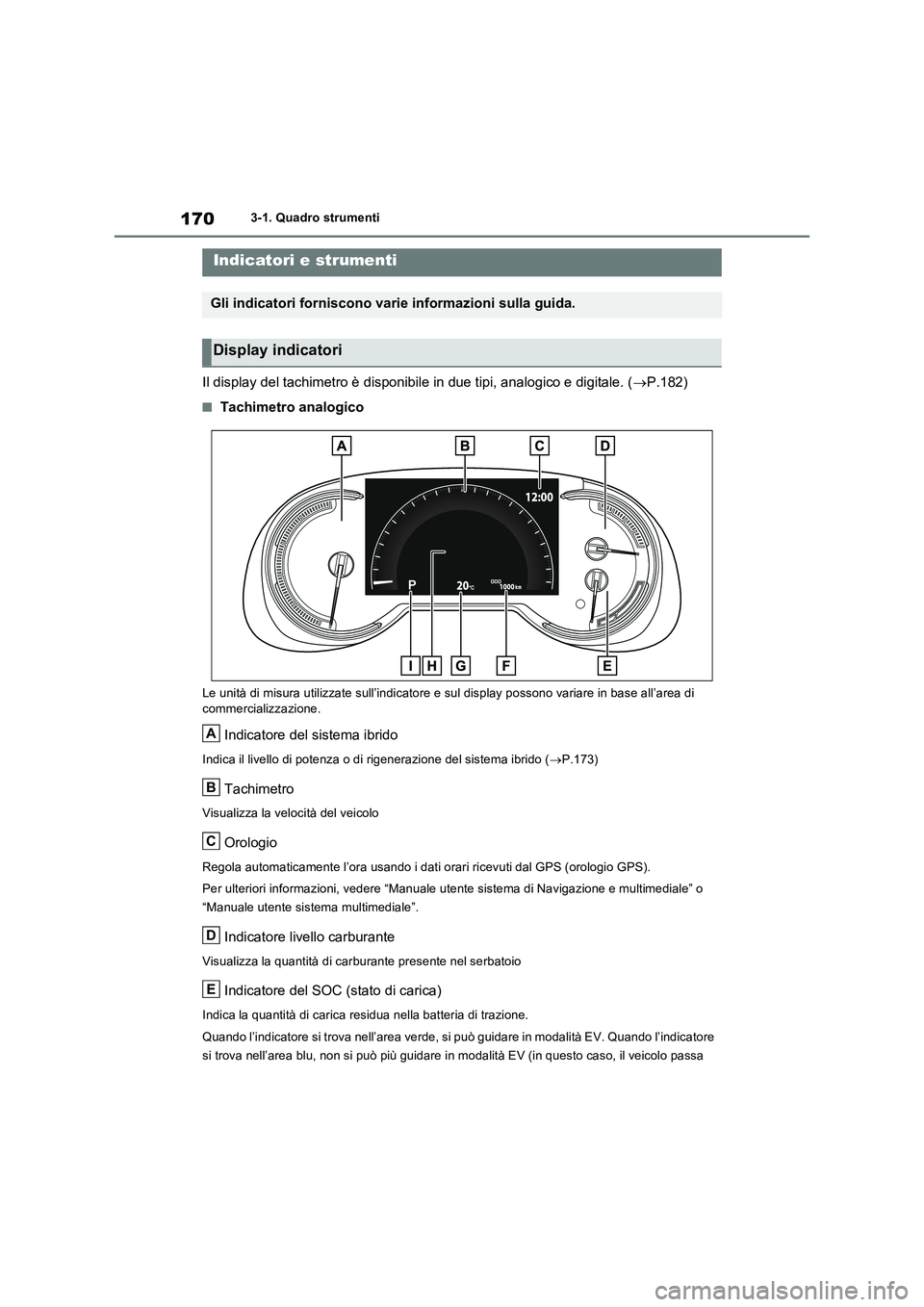

1703-1. Quadro strumenti
Il display del tachimetro è disponibile in due tipi, analogico e digitale. (P.182)
QTachimetro analogico
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di commercializzazione.
Indicatore del sistema ibrido
Indica il livello di potenza o di rigenerazione del sistema ibrido ( P.173)
Tachimetro
Visualizza la velocità del veicolo
Orologio
Regola automaticamente l’ora usando i dati orari ricevuti dal GPS (orologio GPS).
Per ulteriori informazioni, vedere “Manuale utente sistema di Navigazione e multimediale” o
“Manuale utente sistema multimediale”.
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Indicatore del SOC (stato di carica)
Indica la quantità di carica residua nella batteria di trazione.
Quando l’indicatore si trova nell’area verde, si può guidare in modalità EV. Quando l’indicatore
si trova nell’area blu, non si può più guidare in modalità EV (in questo caso, il veicolo passa
Indicatori e strumenti
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori
A
B
C
D
E

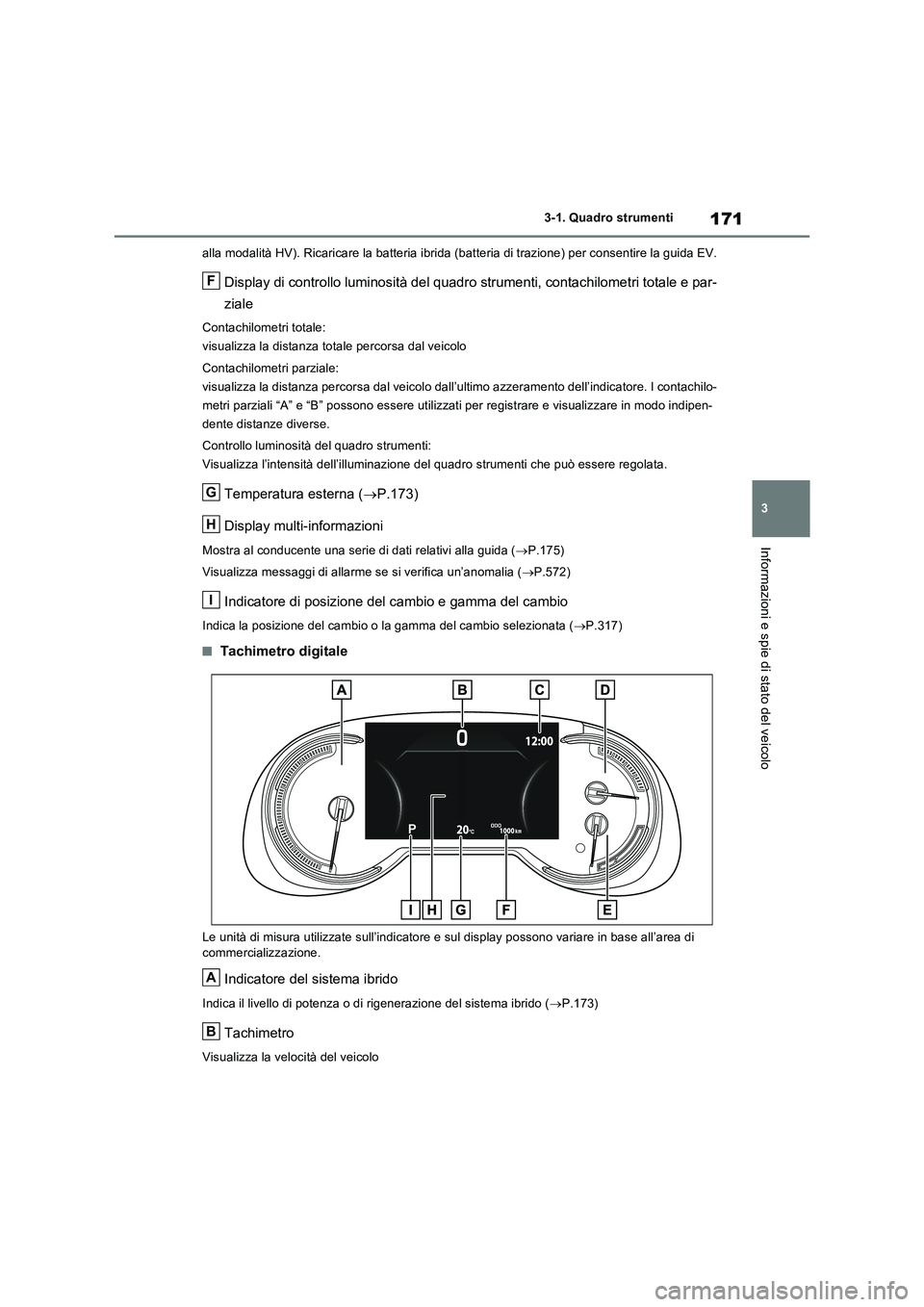

171
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
alla modalità HV). Ricaricare la batteria ibrida (batteria di trazione) per consentire la guida EV.
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.173)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.175)
Visualizza messaggi di allarme se si verifica un’anomalia (P.572)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.317)
QTachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Indica il livello di potenza o di rigenerazione del sistema ibrido (P.173)
Tachimetro
Visualizza la velocità del veicolo
F
G
H
I
A
B

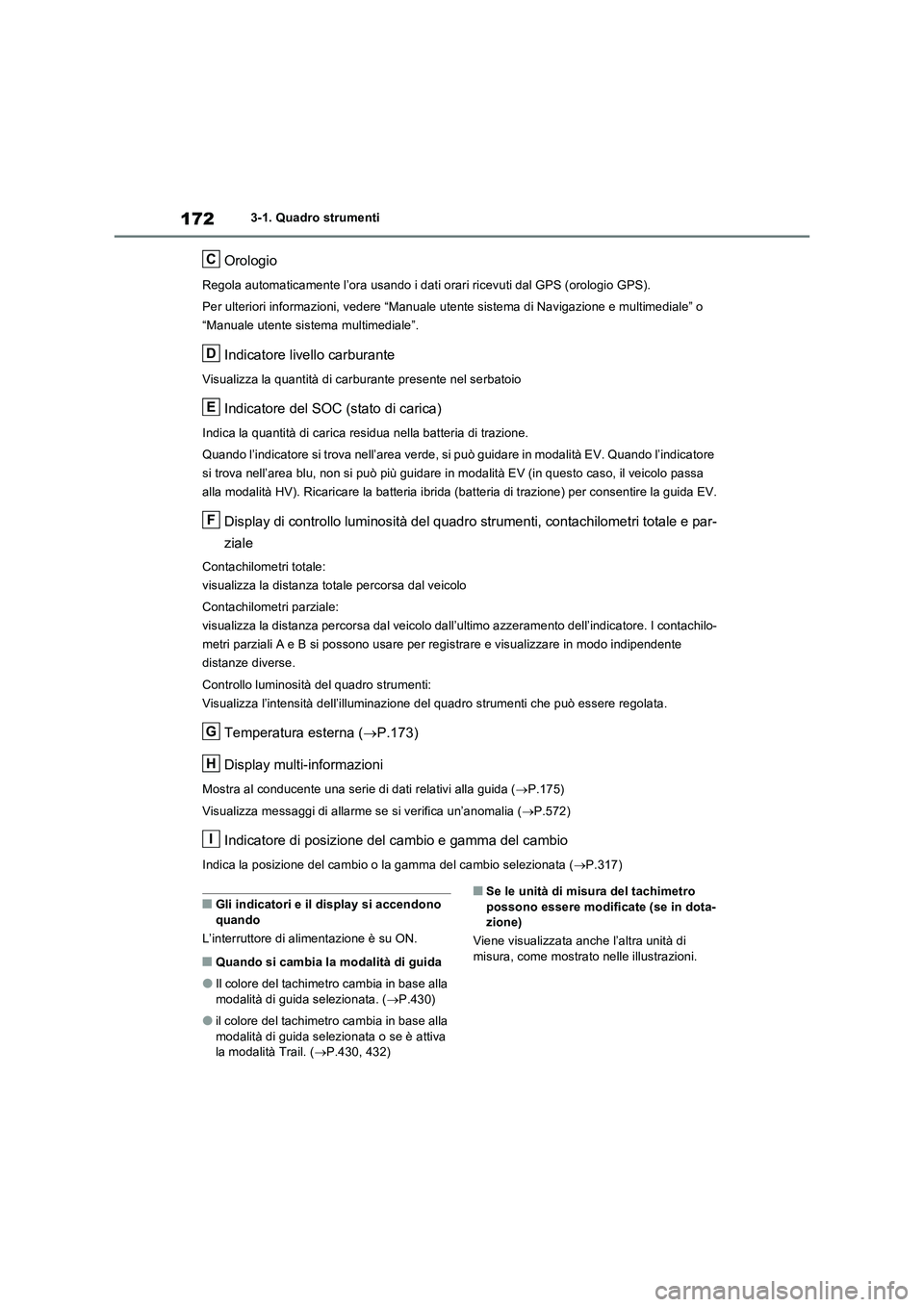

1723-1. Quadro strumenti
Orologio
Regola automaticamente l’ora usando i dati orari ricevuti dal GPS (orologio GPS).
Per ulteriori informazioni, vedere “Manuale utente sistema di Navigazione e multimediale” o
“Manuale utente sistema multimediale”.
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Indicatore del SOC (stato di carica)
Indica la quantità di carica residua nella batteria di trazione.
Quando l’indicatore si trova nell’area verde, si può guidare in modalità EV. Quando l’indicatore
si trova nell’area blu, non si può più guidare in modalità EV (in questo caso, il veicolo passa
alla modalità HV). Ricaricare la batteria ibrida (batteria di trazione) per consentire la guida EV.
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali A e B si possono usare per registrare e visualizzare in modo indipendente
distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.173)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.175)
Visualizza messaggi di allarme se si verifica un’anomalia (P.572)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.317)
QGli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
QQuando si cambia la modalità di guida
OIl colore del tachimetro cambia in base alla
modalità di guida selezionata. (P.430)
Oil colore del tachimetro cambia in base alla
modalità di guida selezionata o se è attiva
la modalità Trail. (P.430, 432)
QSe le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
C
D
E
F
G
H
I

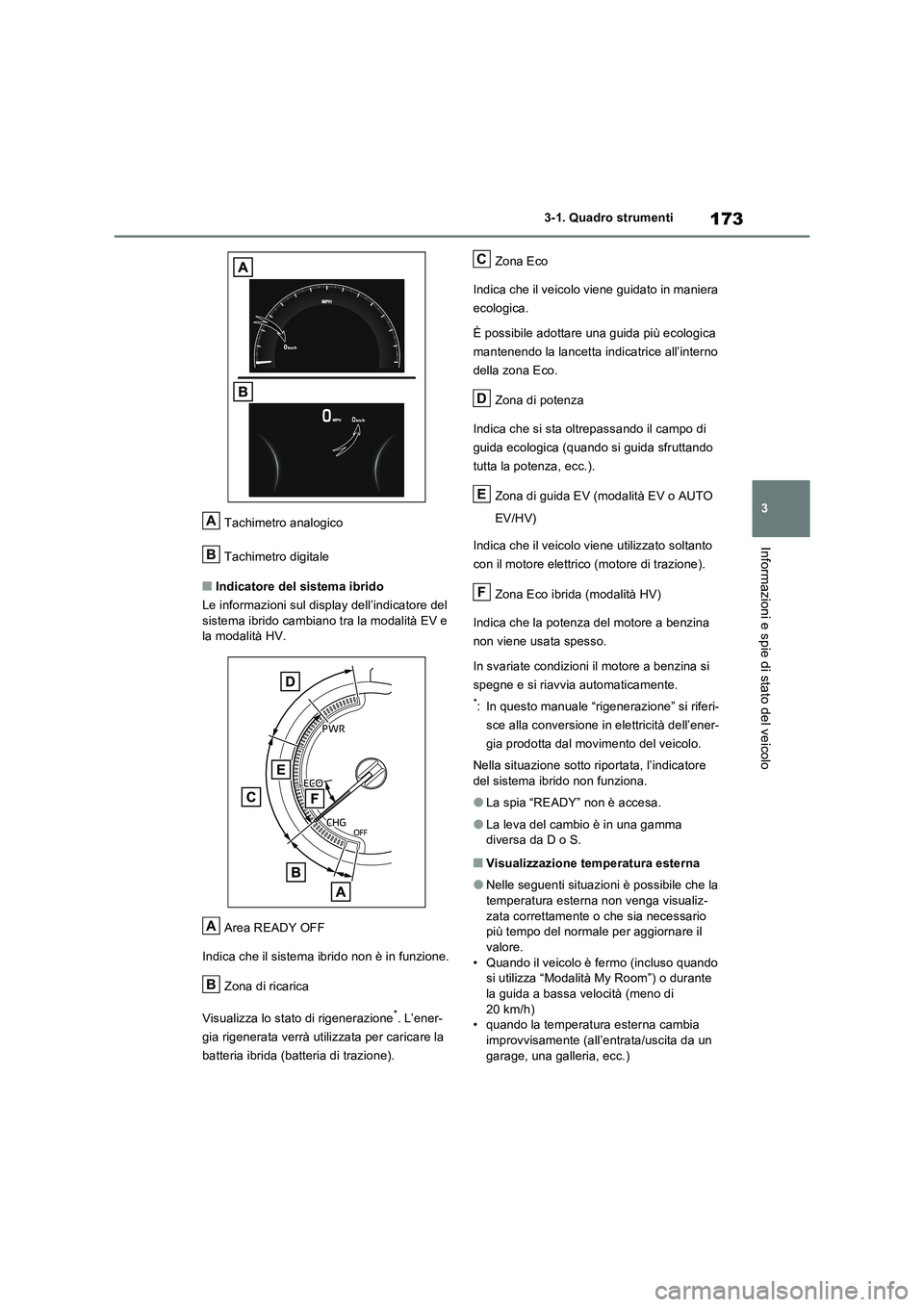

173
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Tachimetro analogico
Tachimetro digitale
QIndicatore del sistema ibrido
Le informazioni sul display dell’indicatore del
sistema ibrido cambiano tra la modalità EV e
la modalità HV.
Area READY OFF
Indica che il sistema ibrido non è in funzione.
Zona di ricarica
Visualizza lo stato di rigenerazione
*. L’ener-
gia rigenerata verrà utilizzata per caricare la
batteria ibrida (batteria di trazione).Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Zona di guida EV (modalità EV o AUTO
EV/HV)
Indica che il veicolo viene utilizzato soltanto
con il motore elettrico (motore di trazione).
Zona Eco ibrida (modalità HV)
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
*: In questo manuale “rigenerazione” si riferi-
sce alla conversione in elettricità dell’ener-
gia prodotta dal movimento del veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
OLa spia “READY” non è accesa.
OLa leva del cambio è in una gamma
diversa da D o S.
QVisualizzazione temperatura esterna
ONelle seguenti situazioni è possibile che la
temperatura esterna non venga visualiz-
zata correttamente o che sia necessario
più tempo del normale per aggiornare il
valore.
• Quando il veicolo è fermo (incluso quando
si utilizza “Modalità My Room”) o durante
la guida a bassa velocità (meno di
20 km/h)
• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
A
B
A
B
C
D
E
F

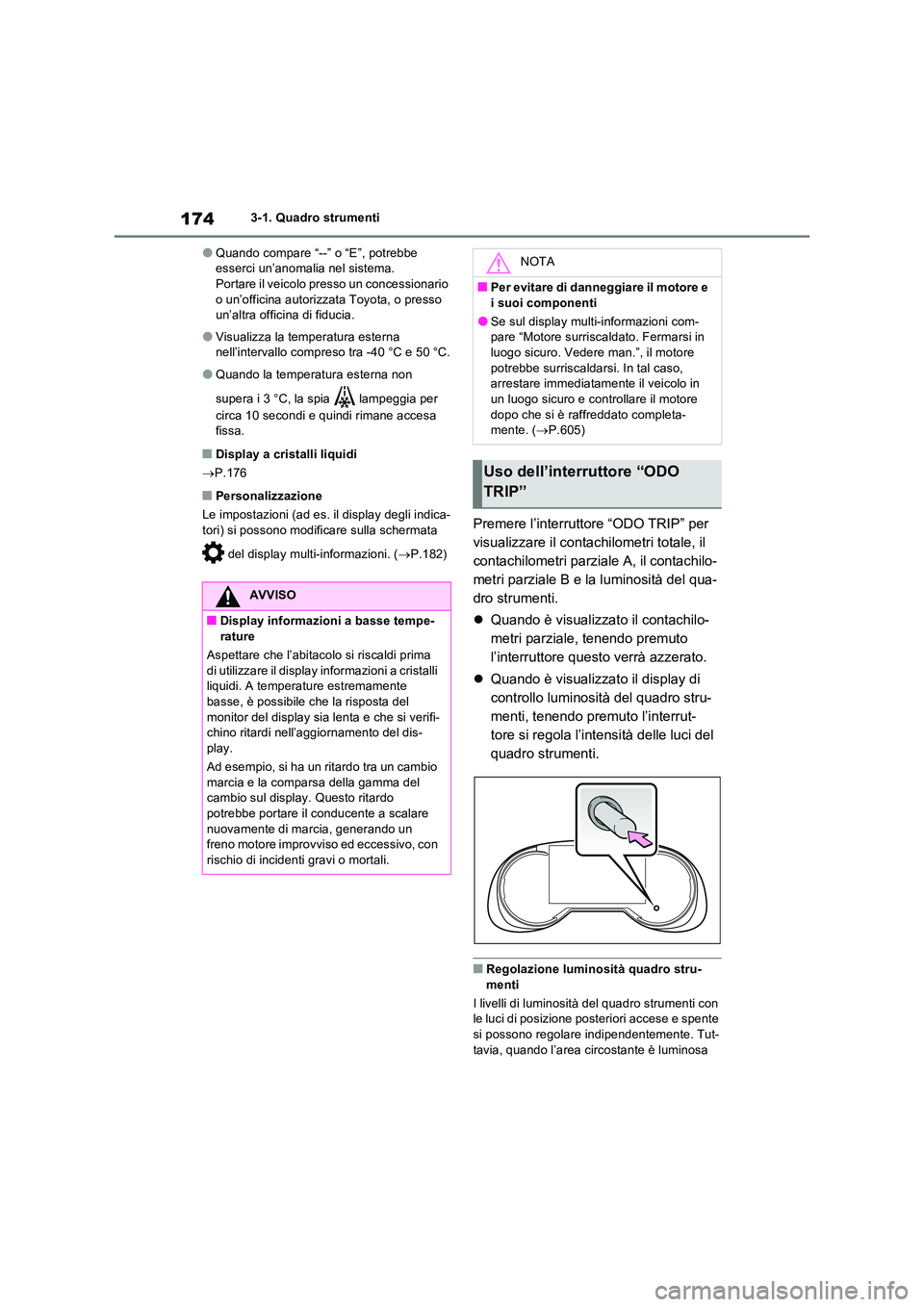

1743-1. Quadro strumenti
OQuando compare “--” o “E”, potrebbe esserci un’anomalia nel sistema.Portare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
OVisualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
OQuando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa fissa.
QDisplay a cristalli liquidi
 P.176
QPersonalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. ( P.182)
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
QRegolazione luminosità quadro stru- menti
I livelli di luminosità del quadro strumenti con le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut- tavia, quando l’area circostante è luminosa
AVVISO
QDisplay informazioni a basse tempe-rature
Aspettare che l’abitacolo si riscaldi prima
di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia lenta e che si verifi- chino ritardi nell’aggiornamento del dis-play.
Ad esempio, si ha un ritardo tra un cambio
marcia e la comparsa della gamma del cambio sul display. Questo ritardo potrebbe portare il conducente a scalare
nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con rischio di incidenti gravi o mortali.
NOTA
QPer evitare di danneggiare il motore e
i suoi componenti
OSe sul display multi-informazioni com- pare “Motore surriscaldato. Fermarsi in luogo sicuro. Vedere man.”, il motore
potrebbe surriscaldarsi. In tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore
dopo che si è raffreddato completa- mente. ( P.605)
Uso dell’interruttore “ODO
TRIP”

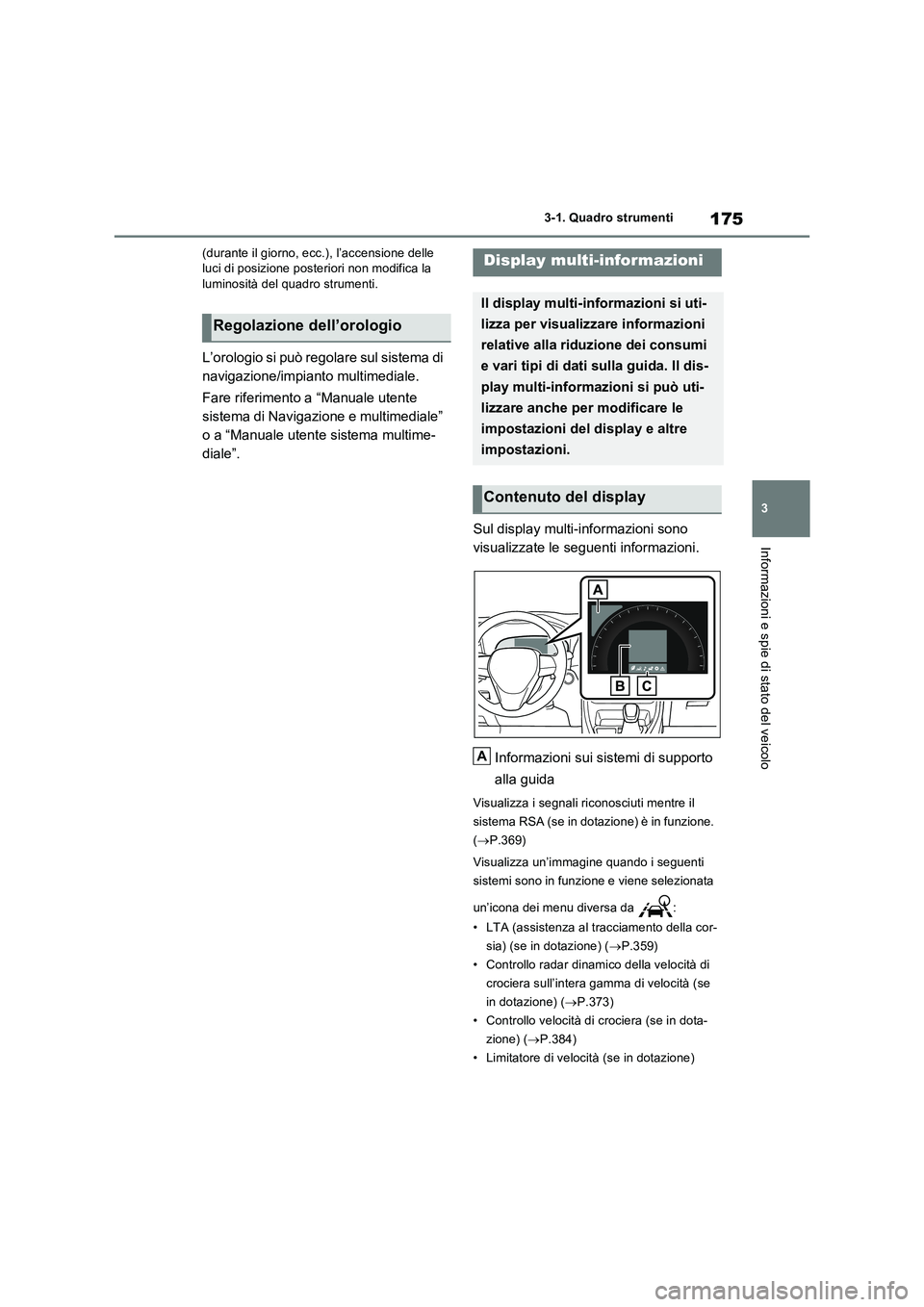

175
3
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
(durante il giorno, ecc.), l’accensione delle luci di posizione posteriori non modifica la luminosità del quadro strumenti.
L’orologio si può regolare sul sistema di
navigazione/impianto multimediale.
Fare riferimento a “Manuale utente
sistema di Navigazione e multimediale”
o a “Manuale utente sistema multime-
diale”.
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
Informazioni sui sistemi di supporto
alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA (se in dotazione) è in funzione.
( P.369)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.359)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.373)
• Controllo velocità di crociera (se in dota-
zione) ( P.384)
• Limitatore di velocità (se in dotazione)
Regolazione dell’orologio
Display multi-informazioni
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il dis-
play multi-informazioni si può uti-
lizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A

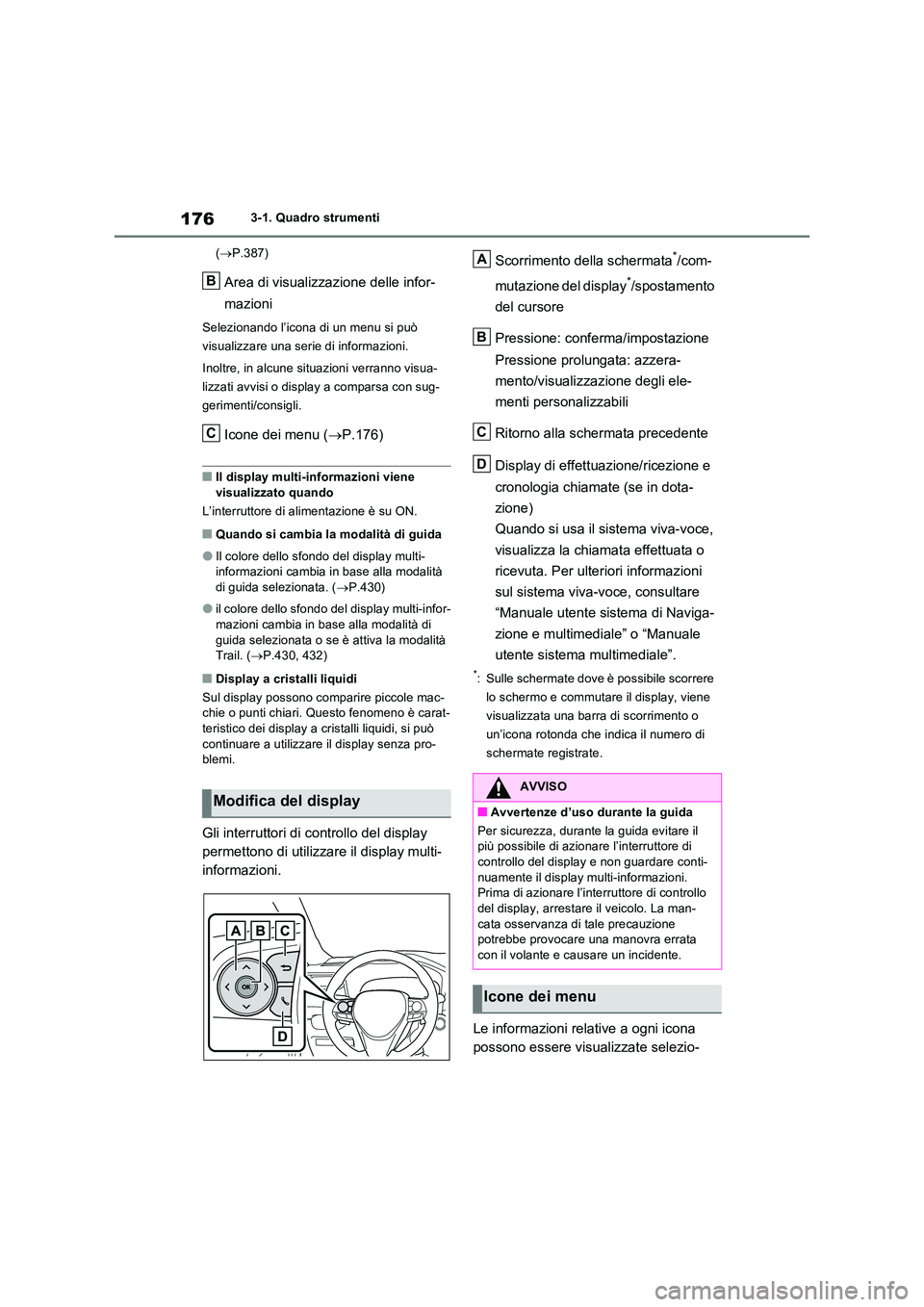

1763-1. Quadro strumenti
( P.387)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu ( P.176)
QIl display multi-informazioni viene visualizzato quando
L’interruttore di alimentazione è su ON.
QQuando si cambia la modalità di guida
OIl colore dello sfondo del display multi- informazioni cambia in base alla modalità di guida selezionata. ( P.430)
Oil colore dello sfondo del display multi-infor- mazioni cambia in base alla modalità di
guida selezionata o se è attiva la modalità Trail. ( P.430, 432)
QDisplay a cristalli liquidi
Sul display possono comparire piccole mac- chie o punti chiari. Questo fenomeno è carat-
teristico dei display a cristalli liquidi, si può continuare a utilizzare il display senza pro-blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
Scorrimento della schermata*/com-
mutazione del display*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Display di effettuazione/ricezione e
cronologia chiamate (se in dota-
zione)
Quando si usa il sistema viva-voce,
visualizza la chiamata effettuata o
ricevuta. Per ulteriori informazioni
sul sistema viva-voce, consultare
“Manuale utente sistema di Naviga-
zione e multimediale” o “Manuale
utente sistema multimediale”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
Modifica del display
B
C
AVVISO
QAvvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di
controllo del display e non guardare conti- nuamente il display multi-informazioni. Prima di azionare l’interruttore di controllo
del display, arrestare il veicolo. La man- cata osservanza di tale precauzione potrebbe provocare una manovra errata
con il volante e causare un incidente.
Icone dei menu
A
B
C
D

177

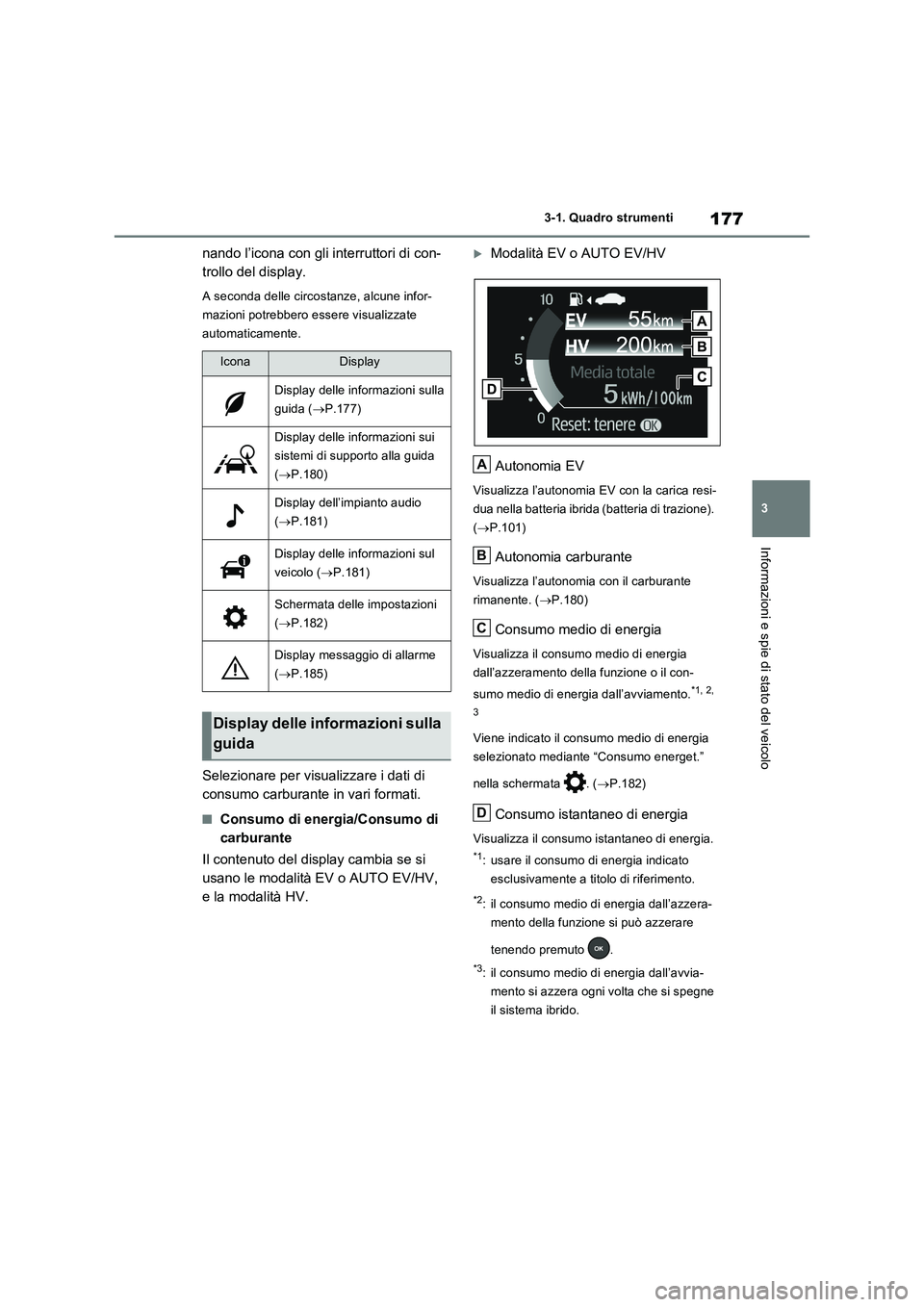

3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
QConsumo di energia/Consumo di
carburante
Il contenuto del display cambia se si
usano le modalità EV o AUTO EV/HV,
e la modalità HV.
Modalità EV o AUTO EV/HV
Autonomia EV
Visualizza l’autonomia EV con la carica resi-
dua nella batteria ibrida (batteria di trazione).
(P.101)
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.180)
Consumo medio di energia
Visualizza il consumo medio di energia
dall’azzeramento della funzione o il con-
sumo medio di energia dall’avviamento.
*1, 2,
3
Viene indicato il consumo medio di energia
selezionato mediante “Consumo energet.”
nella schermata . (P.182)
Consumo istantaneo di energia
Visualizza il consumo istantaneo di energia.
*1: usare il consumo di energia indicato
esclusivamente a titolo di riferimento.
*2: il consumo medio di energia dall’azzera-
mento della funzione si può azzerare
tenendo premuto .
*3: il consumo medio di energia dall’avvia-
mento si azzera ogni volta che si spegne
il sistema ibrido.
IconaDisplay
Display delle informazioni sulla
guida (P.177)
Display delle informazioni sui
sistemi di supporto alla guida
(P.180)
Display dell’impianto audio
(P.181)
Display delle informazioni sul
veicolo (P.181)
Schermata delle impostazioni
(P.182)
Display messaggio di allarme
(P.185)
Display delle informazioni sulla
guida
A
B
C
D

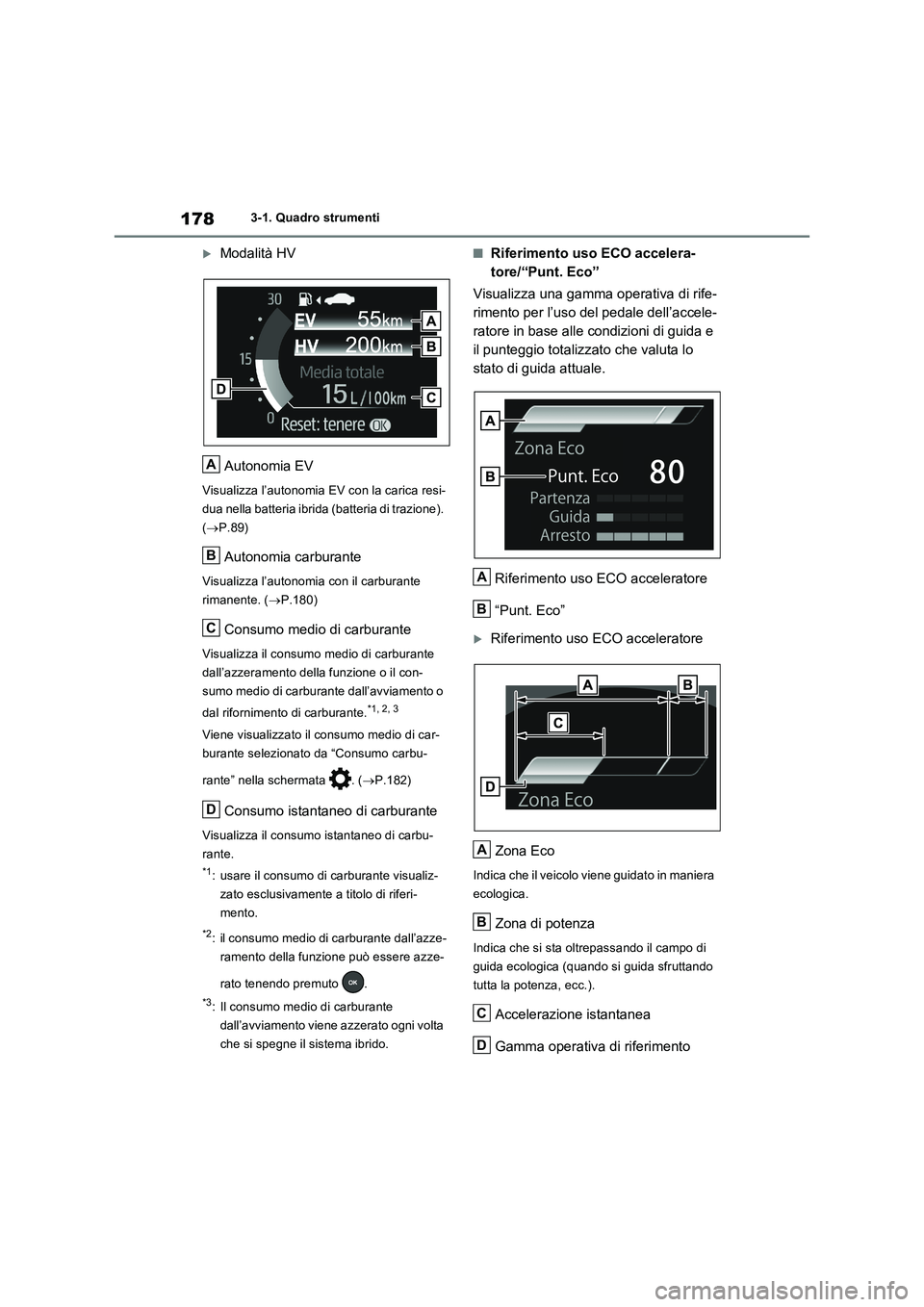

1783-1. Quadro strumenti
Modalità HV
Autonomia EV
Visualizza l’autonomia EV con la carica resi-
dua nella batteria ibrida (batteria di trazione).
(P.89)
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.180)
Consumo medio di carburante
Visualizza il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene visualizzato il consumo medio di car-
burante selezionato da “Consumo carbu-
rante” nella schermata . (P.182)
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
rante.
*1: usare il consumo di carburante visualiz-
zato esclusivamente a titolo di riferi-
mento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il sistema ibrido.
QRiferimento uso ECO accelera-
tore/“Punt. Eco”
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Riferimento uso ECO acceleratore
“Punt. Eco”
Riferimento uso ECO acceleratore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Gamma operativa di riferimento
A
B
C
D
A
B
A
B
C
D
