7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
un chiffon.
3Faites coulisser le balai d’essuie-
glace pour le retirer du bras
d’essuie-glace.
Lors de l’installation, suivez ces étapes dans
l’ordre inverse.

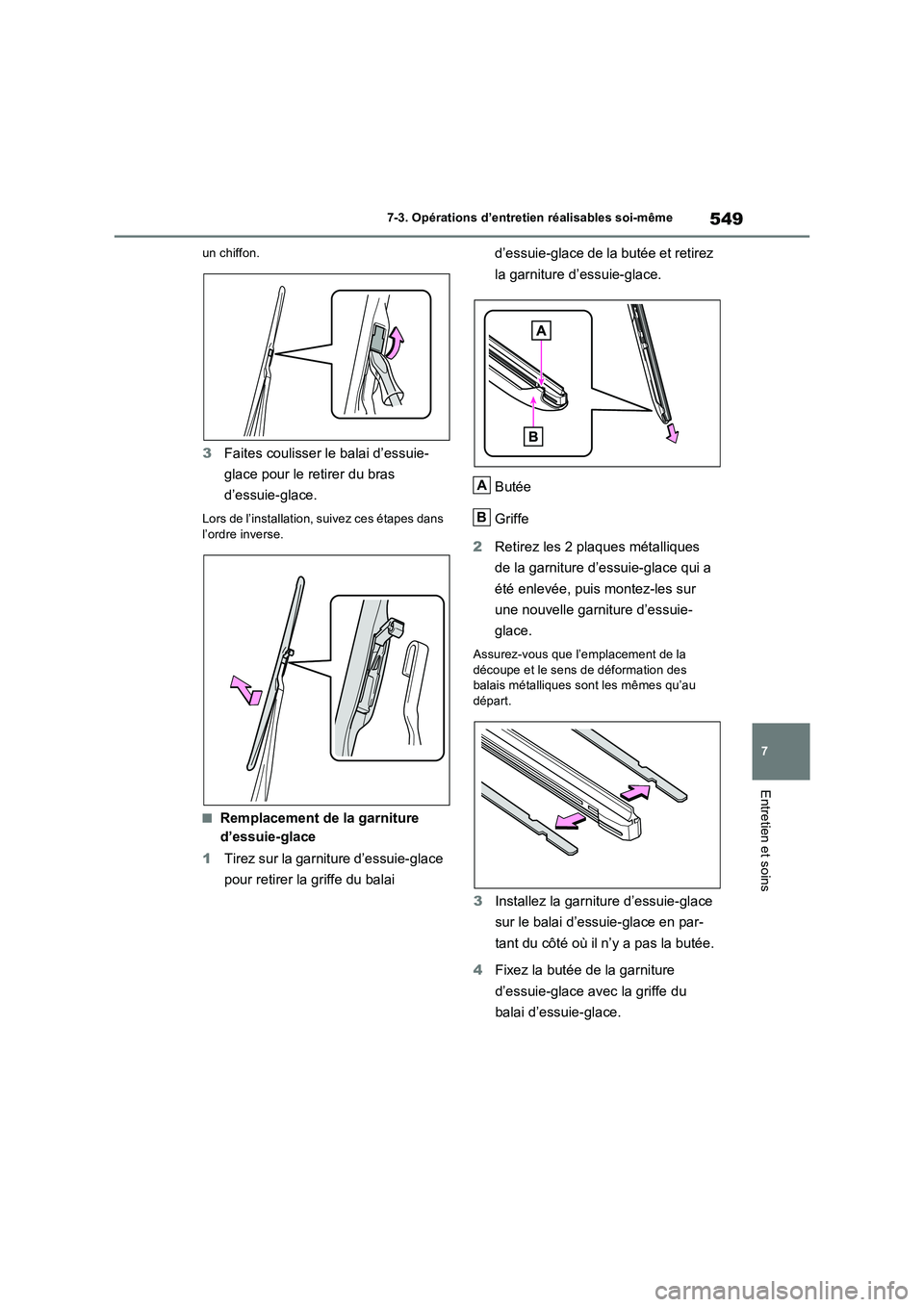

QRemplacement de la garniture
d’essuie-glace
1Tirez sur la garniture d’essuie-glace
pour retirer la griffe du balai d’essuie-glace de la butée et retirez
la garniture d’essuie-glace.
Butée
Griffe
2Retirez les 2 plaques métalliques
de la garniture d’essuie-glace qui a
été enlevée, puis montez-les sur
une nouvelle garniture d’essuie-
glace.
Assurez-vous que l’emplacement de la
découpe et le sens de déformation des
balais métalliques sont les mêmes qu’au
départ.
3Installez la garniture d’essuie-glace
sur le balai d’essuie-glace en par-
tant du côté où il n’y a pas la butée.
4Fixez la butée de la garniture
d’essuie-glace avec la griffe du
balai d’essuie-glace.
A
B

5507-3. Opérations d’entretien réalisables soi-même

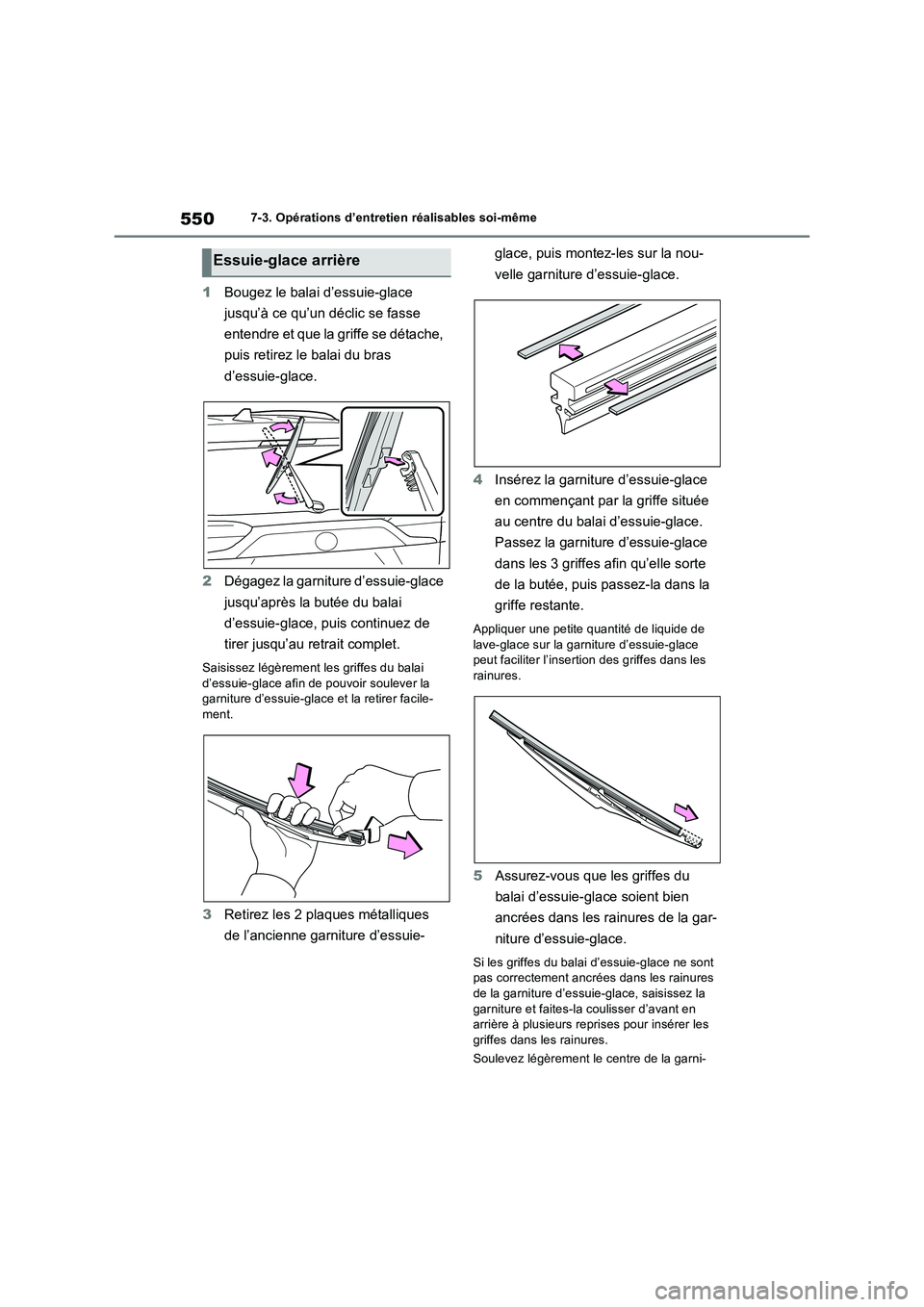

1Bougez le balai d’essuie-glace
jusqu’à ce qu’un déclic se fasse
entendre et que la griffe se détache,
puis retirez le balai du bras
d’essuie-glace.
2 Dégagez la garniture d’essuie-glace
jusqu’après la butée du balai
d’essuie-glace, puis continuez de
tirer jusqu’au retrait complet.
Saisissez légèrement les griffes du balai d’essuie-glace afin de pouvoir soulever la garniture d’essuie-glace et la retirer facile-
ment.
3 Retirez les 2 plaques métalliques
de l’ancienne garniture d’essuie-
glace, puis montez-les sur la nou-
velle garniture d’essuie-glace.
4 Insérez la garniture d’essuie-glace
en commençant par la griffe située
au centre du balai d’essuie-glace.
Passez la garniture d’essuie-glace
dans les 3 griffes afin qu’elle sorte
de la butée, puis passez-la dans la
griffe restante.
Appliquer une petite quantité de liquide de
lave-glace sur la garniture d’essuie-glace peut faciliter l’insertion des griffes dans les rainures.
5 Assurez-vous que les griffes du
balai d’essuie-glace soient bien
ancrées dans les rainures de la gar-
niture d’essuie-glace.
Si les griffes du balai d’essuie-glace ne sont pas correctement ancrées dans les rainures de la garniture d’essuie-glace, saisissez la
garniture et faites-la coulisser d’avant en arrière à plusieurs reprises pour insérer les griffes dans les rainures.
Soulevez légèrement le centre de la garni-
Essuie-glace arrière

551
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
ture d’essuie-glace pour faciliter son coulis- sement.

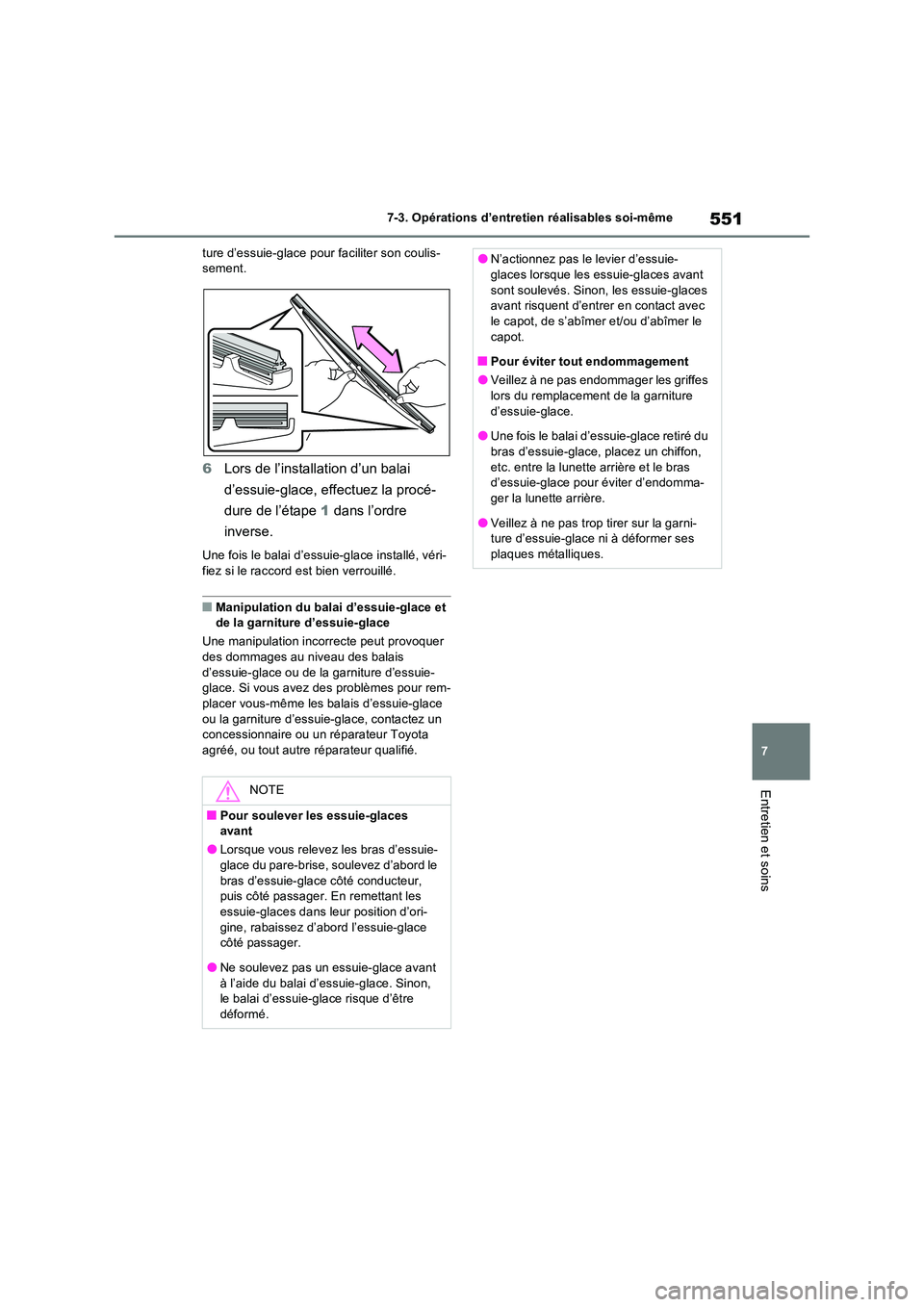

6 Lors de l’installation d’un balai
d’essuie-glace, effectuez la procé-
dure de l’étape 1 dans l’ordre
inverse.
Une fois le balai d’essuie-glace installé, véri-
fiez si le raccord est bien verrouillé.
QManipulation du balai d’essuie-glace et de la garniture d’essuie-glace
Une manipulation incorrecte peut provoquer des dommages au niveau des balais
d’essuie-glace ou de la garniture d’essuie- glace. Si vous avez des problèmes pour rem-placer vous-même les balais d’essuie-glace
ou la garniture d’essuie-glace, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
NOTE
QPour soulever les essuie-glaces avant
OLorsque vous relevez les bras d’essuie-glace du pare-brise, soulevez d’abord le
bras d’essuie-glace côté conducteur, puis côté passager. En remettant les essuie-glaces dans leur position d’ori-
gine, rabaissez d’abord l’essuie-glace côté passager.
ONe soulevez pas un essuie-glace avant
à l’aide du balai d’essuie-glace. Sinon, le balai d’essuie-glace risque d’être déformé.
ON’actionnez pas le levier d’essuie-glaces lorsque les essuie-glaces avant
sont soulevés. Sinon, les essuie-glaces avant risquent d’entrer en contact avec le capot, de s’abîmer et/ou d’abîmer le
capot.
QPour éviter tout endommagement
OVeillez à ne pas endommager les griffes lors du remplacement de la garniture
d’essuie-glace.
OUne fois le balai d’essuie-glace retiré du bras d’essuie-glace, placez un chiffon,
etc. entre la lunette arrière et le bras d’essuie-glace pour éviter d’endomma-ger la lunette arrière.
OVeillez à ne pas trop tirer sur la garni-ture d’essuie-glace ni à déformer ses plaques métalliques.

5527-3. Opérations d’entretien réalisables soi-même
QSi la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
OLe système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
OLa plage de fonctionnement sera réduite.
Préparez les éléments suivants avant
de remplacer la pile :
 Tournevis à tête plate
 Petit tournevis à tête plate
 Pile au lithium CR2450
QUtilisez une pile au lithium CR2450
OLes piles peuvent être achetées auprès
d’un concessionnaire ou d’un réparateur Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
ONe remplacez la pile que par une pile de
type identique ou équivalent recommandé par le fabricant.
OMettez les piles usagées au rebut en res-pectant la réglementation locale.
1 Procédez au déverrouillage et reti-
rez la clé mécanique.
2 Retirez le cache de la clé.
Utilisez un tournevis d’une taille adéquate.
Faire levier avec force risque d’endommager le couvercle.
Pour éviter d’endommager la clé, couvrez
d’un chiffon la pointe du tournevis à tête plate.
3 Retirez la pile déchargée à l’aide
d’un petit tournevis à tête plate.
Lorsque vous retirez le cache, le module de
clé électronique peut coller au cache et la pile peut ne pas être visible. Dans ce cas, retirez le module de la clé électronique afin
de retirer la pile.
Introduisez une pile neuve, borne “+” orien-
Pile de clé électronique
Remplacez la pile par une pile
neuve si elle est déchargée.
Eléments à préparer
Remplacement de la pile

553
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
tée vers le haut.
4 Lors de l’installation, suivez ces
étapes dans l’ordre inverse.
AVERTISSEMENT
QMesures de précaution relatives à la
batterie
Respectez les mesures de précaution sui- vantes.
Dans le cas contraire, cela pourrait entraî- ner des blessures graves, voire mortelles.
ON’avalez pas la pile. Ceci pourrait occa-
sionner des brûlures chimiques.
OUne pile en forme de pièce de monnaie ou une pile bouton est utilisée dans la
clé électronique. Si une pile est avalée, ceci pourrait occasionner des brûlures chimiques intenses en l’espace de
2 heures et provoquer des blessures graves, voire mortelles.
OGardez les piles neuves et les piles reti-
rées à l’écart des enfants.
OSi le couvercle ne se ferme pas correc-
tement, cessez d’utiliser la clé électro- nique et rangez la clé hors de portée des enfants, puis contactez dès que
possible un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
OSi par mégarde vous avalez une pile, ou si une pile se retrouve accidentellement dans une partie de votre corps, consul-
tez immédiatement un médecin.
QPour éviter une explosion de la pile ou une fuite de liquide ou de gaz
inflammable
ORemplacez la pile par une pile neuve du même type. Si une pile d’un type incor-rect est utilisée, elle pourrait exploser.
ON’exposez pas les piles à une pression extrêmement basse en raison de l’alti-tude élevée ou des températures extrê-
mement élevées.
ONe brûlez, ne cassez et ne coupez pas une pile.
QCertification de la pile de clé électro-nique
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT. METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUC-
TIONS
NOTE
QLors du remplacement de la pile
Utilisez un tournevis à tête plate d’une taille adéquate. Le couvercle risque d’être
déformé et endommagé si vous appliquez une force excessive.
QPour un fonctionnement normal
après avoir remplacé la pile
Respectez les mesures de précaution sui- vantes pour éviter les accidents :
OAyez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
ONe touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
ONe pliez aucune des bornes de la pile.

5547-3. Opérations d’entretien réalisables soi-même
1Désactivez le contacteur d’alimen-
tation.
Vérifiez que le connecteur de charge n’est
pas branché. De même, n’utilisez pas le sys-
tème de climatisation à commande à dis-
tance pendant la procédure.
2Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur : Boîte à
fusibles de type A
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
Compartiment moteur : Boîte à
fusibles de type B
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
Panneau d’instruments côté gauche
Véhicules à conduite à gauche : Retirez le
couvercle.
Véhicules à conduite à droite : Appuyez sur
la languette, retirez le cache, puis le cou-
vercle.
Vérification et remplace-
ment des fusibles
Si un des composants électriques
ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas,
vérifiez les fusibles et remplacez-
les si nécessaire.
Vérification et remplacement
des fusibles
AB
AB

555
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Compartiment à bagages côté droit
Ouvrez la plaque de coffre. (P.481)
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
3Retirez le fusible.
Seuls les fusibles de type A peuvent être
retirés à l’aide de l’outil d’extraction.
4Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d’un ampérage adéquat. L’ampérage
est indiqué sur le couvercle de la boîte à
fusibles.
Type AFusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
QAprès avoir remplacé un fusible
OLorsque vous remettez le couvercle en
place, assurez-vous que la languette est
fermement installée.
OSi les éclairages ne s’allument pas, même
après avoir remplacé le fusible, une
ampoule doit probablement être rempla-
cée. (P.557)
OSi le fusible remplacé grille de nouveau,
faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé
ou par tout autre réparateur qualifié.
AB
A
B
A
B
A
B

5567-3. Opérations d’entretien réalisables soi-même
QS’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-magé.
QLors du remplacement d’un composant
électronique, notamment des éclai- rages, etc.
Toyota vous recommande d’utiliser des pro- duits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’éviter la surcharge, des pièces non d’origine ou non
conçues spécialement pour ce véhicule risquent d’être inutilisables.
AVERTISSEMENT
QPour éviter des pannes de système et
l’incendie du véhicule
Respectez les mesures de précaution sui- vantes.Dans le cas contraire, cela pourrait
endommager le véhicule et causer un incendie ou des blessures.
ON’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre
objet qui ne soit pas un fusible.
OUtilisez toujours des fusibles d’origine
Toyota ou équivalents. Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
ONe modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
QAvant de remplacer les fusibles
Faites rechercher dès que possible la
cause de la surcharge électrique et faites- la réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.
QPour éviter d’endommager le cou- vercle de la boîte à fusibles du com-
partiment moteur
Lors de l’ouverture de la boîte à fusibles, déverrouillez complètement les verrous des griffes avant de relever le couvercle.
Sinon, les griffes risquent d’être endom- magées.

557
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Vérifiez la puissance de l’ampoule à
remplacer. ( P.636)
Avant
Clignotants avant
Feux antibrouillards avant
Eclairages de sol extérieurs (si le
véhicule en est équipé)
Arrière
Clignotants arrière
Feux de recul
QFeux qui doivent être remplacés
par un concessionnaire ou un
réparateur Toyota agréé, ou par
tout autre réparateur qualifié
 Phares
 Feux de jour
 Feux de position avant
 Clignotants latéraux
 Feux arrière
 Feux stop
 Feu antibrouillard arrière
 Feu stop surélevé
 Eclairages de plaque d’immatricula-
tion
QEclairages de type LED
Les feux autres que les feux suivants sont
constitués d’un certain nombre de LED. Si l’une des LED grille, faites remplacer le feu de votre véhicule par un concessionnaire ou
un réparateur Toyota agréé ou par tout autre réparateur qualifié.
OClignotants avant
OFeux antibrouillards avant
OClignotants arrière
OFeux de recul
OEclairages de sol extérieurs (si le véhicule
en est équipé)
Ampoules
Vous pouvez remplacer vous-
même les ampoules suivantes. Le
niveau de difficulté du remplace-
ment dépend de l’ampoule.
Comme il existe un risque
d’endommagement de certains
composants, nous vous recom-
mandons de confier le remplace-
ment de cet élément à un
concessionnaire ou un réparateur
Toyota agréé, ou à tout autre répa-
rateur qualifié.
Préparation au remplacement
d’une ampoule
Emplacement des ampoules
A
B
C
A
B

5587-3. Opérations d’entretien réalisables soi-même
QCondensation accumulée sur l’intérieur
de la lentille
De la condensation qui se forme temporaire-
ment sur l’intérieur de la lentille d’éclairage
n’est pas le signe d’un dysfonctionnement.
Contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur
qualifié, pour avoir plus d’informations dans
les situations suivantes :
ODe grosses gouttes d’eau se sont formées
à l’intérieur de la lentille.
ODe l’eau s’est accumulée à l’intérieur de
l’éclairage.
QLors du remplacement d’un composant
électronique, notamment des éclai-
rages, etc.
P.556
QClignotants avant
1Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
2Retirez l’ampoule.3Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
QFeux antibrouillards avant
1Pour ménager un espace de travail
suffisant, tournez le volant.
2Retirez les vis.
Remplacement de l’ampoule
