TOYOTA RAV4 PLUG-IN HYBRID 2022 Betriebsanleitungen (in German)

119
2
2-2. Laden
Plug-in-Hybridsystem

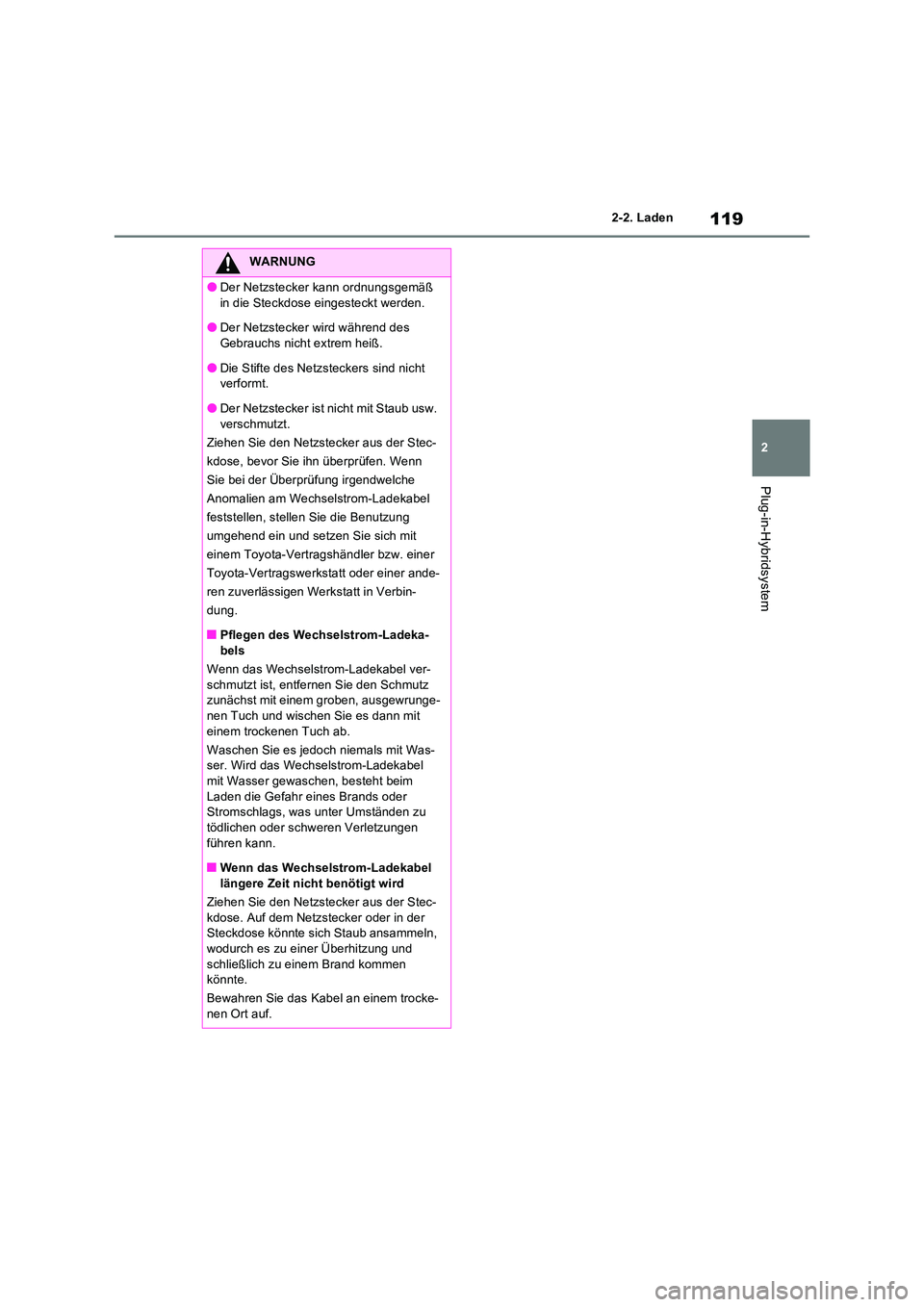

WARNUNG
ODer Netzstecker kann ordnungsgemäß
in die Steckdose eingesteckt werden.
ODer Netzstecker wird während des Gebrauchs nicht extrem heiß.
ODie Stifte des Netzsteckers sind nicht verformt.
ODer Netzstecker ist nicht mit Staub usw.
verschmutzt.
Ziehen Sie den Netzstecker aus der Stec-
kdose, bevor Sie ihn überprüfen. Wenn
Sie bei der Überprüfung irgendwelche
Anomalien am Wechselstrom-Ladekabel
feststellen, stellen Sie die Benutzung
umgehend ein und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbin-
dung.
QPflegen des Wechselstrom-Ladeka- bels
Wenn das Wechselstrom-Ladekabel ver-
schmutzt ist, entfernen Sie den Schmutz zunächst mit einem groben, ausgewrunge-
nen Tuch und wischen Sie es dann mit einem trockenen Tuch ab.
Waschen Sie es jedoch niemals mit Was- ser. Wird das Wechselstrom-Ladekabel
mit Wasser gewaschen, besteht beim Laden die Gefahr eines Brands oder Stromschlags, was unter Umständen zu
tödlichen oder schweren Verletzungen führen kann.
QWenn das Wechselstrom-Ladekabel
längere Zeit nicht benötigt wird
Ziehen Sie den Netzstecker aus der Stec- kdose. Auf dem Netzstecker oder in der Steckdose könnte sich Staub ansammeln,
wodurch es zu einer Überhitzung und schließlich zu einem Brand kommen könnte.
Bewahren Sie das Kabel an einem trocke-
nen Ort auf.

1202-2. Laden

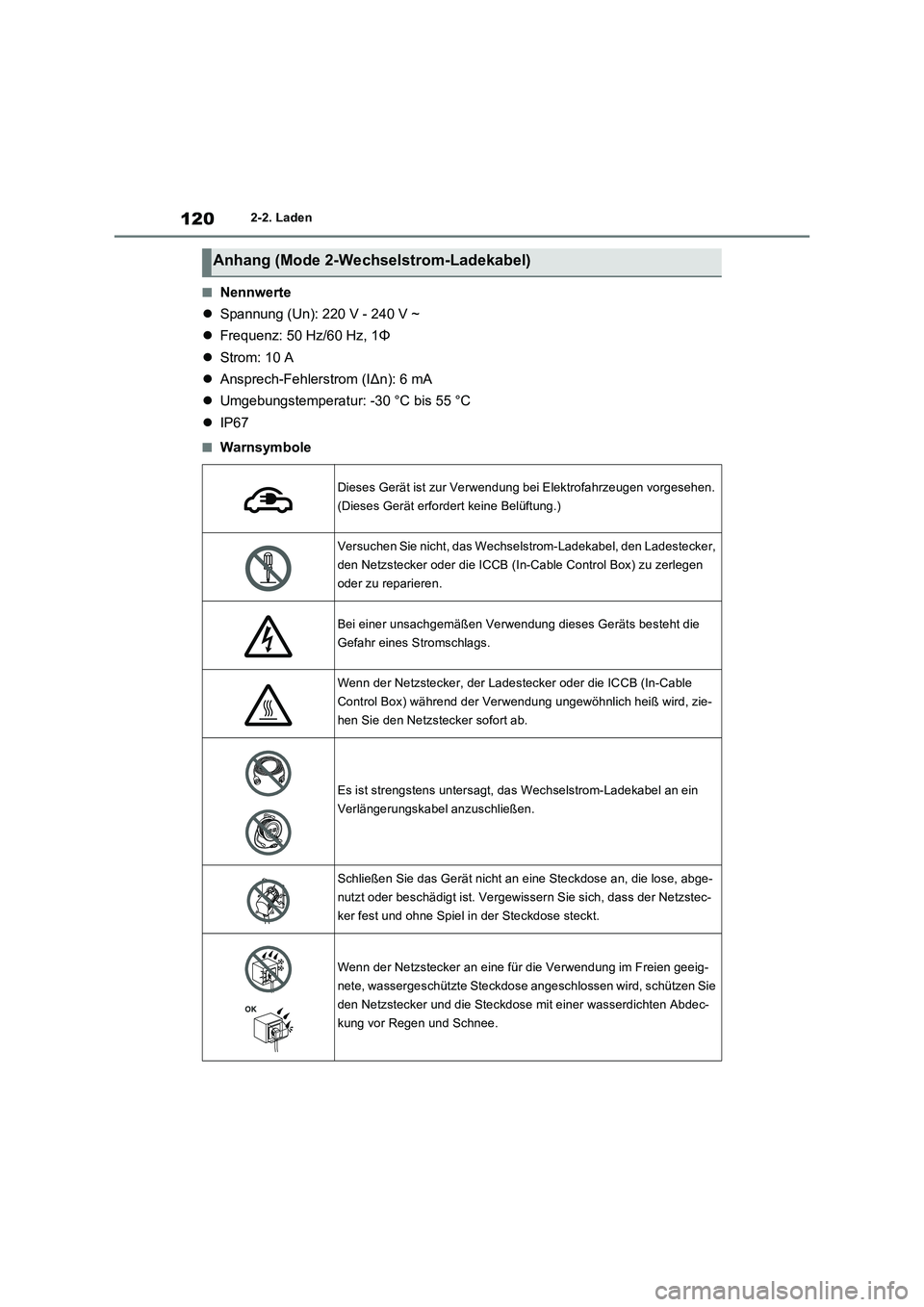

QNennwerte
 Spannung (Un): 220 V - 240 V ~
 Frequenz: 50 Hz/60 Hz, 1Φ
 Strom: 10 A
 Ansprech-Fehlerstrom (IΔn): 6 mA
 Umgebungstemperatur: -30 °C bis 55 °C
 IP67
QWarnsymbole
Anhang (Mode 2-Wechselstrom-Ladekabel)
Dieses Gerät ist zur Verwendung bei Elektrofahrzeugen vorgesehen.
(Dieses Gerät erfordert keine Belüftung.)
Versuchen Sie nicht, das Wechse lstrom-Ladekabel, den Ladestecker,
den Netzstecker oder die ICCB (In-Cable Control Box) zu zerlegen
oder zu reparieren.
Bei einer unsachgemäßen Verwendung dieses Geräts besteht die
Gefahr eines Stromschlags.
Wenn der Netzstecker, der Ladestecker oder die ICCB (In-Cable
Control Box) während der Verwendung ungewöhnlich heiß wird, zie-
hen Sie den Netzstecker sofort ab.
Es ist strengstens untersagt, das Wechselstrom-Ladekabel an ein
Verlängerungskabel anzuschließen.
Schließen Sie das Gerät nicht an eine Steckdose an, die lose, abge-
nutzt oder beschädigt ist. Vergewis sern Sie sich, dass der Netzstec-
ker fest und ohne Spiel in der Steckdose steckt.
Wenn der Netzstecker an eine für die Verwendung im Freien geeig-
nete, wassergeschützte Steckdose angeschlossen wird, schützen Sie
den Netzstecker und die Steckdose mit einer wasserdichten Abdec-
kung vor Regen und Schnee.

121
2
2-2. Laden
Plug-in-Hybridsystem

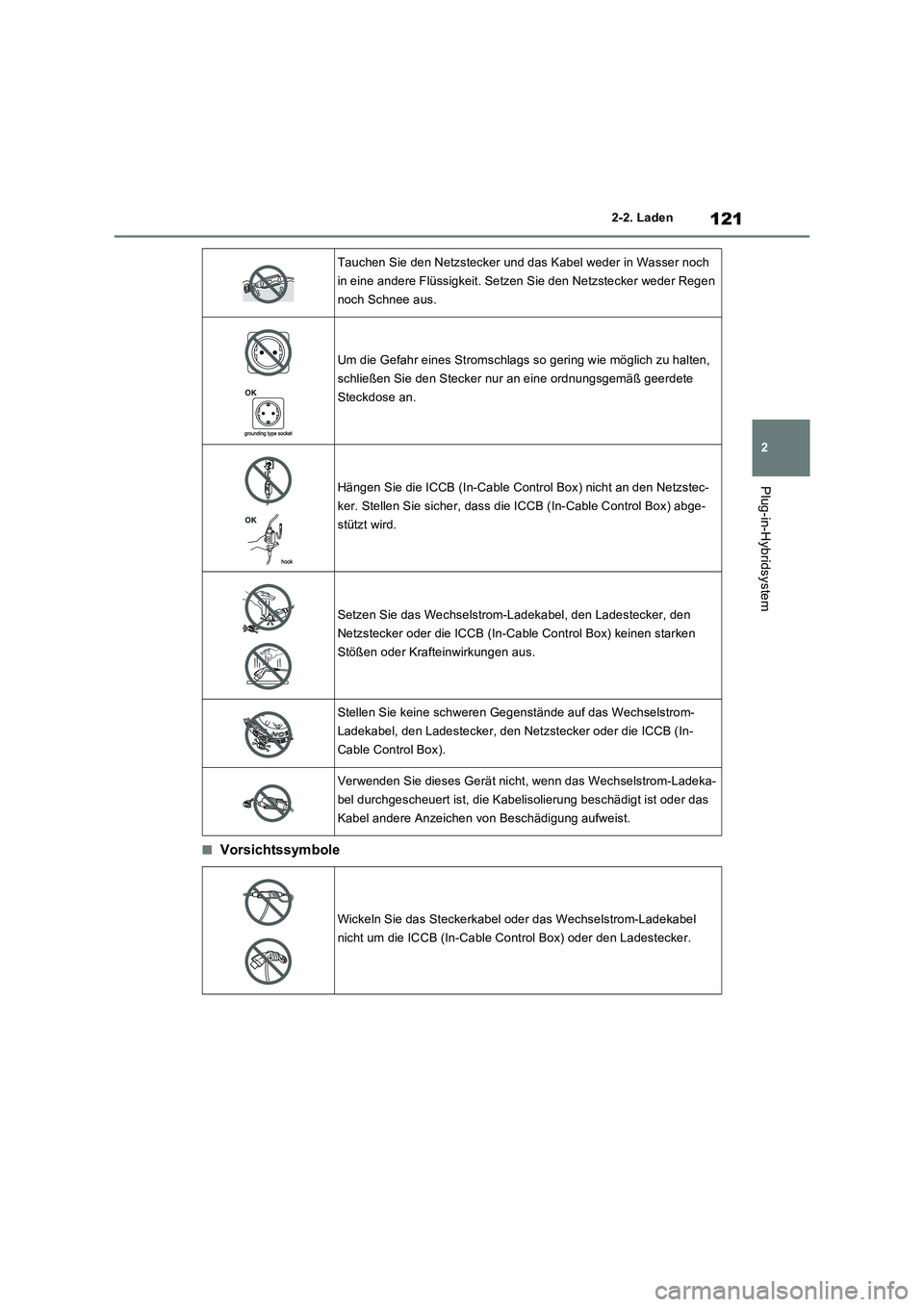

QVorsichtssymbole
Tauchen Sie den Netzstecker und das Kabel weder in Wasser noch
in eine andere Flüssigkeit. Setzen Sie den Netzstecker weder Regen
noch Schnee aus.
Um die Gefahr eines Stromschlags so gering wie möglich zu halten,
schließen Sie den Stecker nur an eine ordnungsgemäß geerdete
Steckdose an.
Hängen Sie die ICCB (In-Cable Control Box) nicht an den Netzstec-
ker. Stellen Sie sicher, dass die ICCB (In-Cable Control Box) abge-
stützt wird.
Setzen Sie das Wechselstrom-Ladekabel, den Ladestecker, den
Netzstecker oder die ICCB (In-Cable Control Box) keinen starken
Stößen oder Krafteinwirkungen aus.
Stellen Sie keine schweren Gegenstände auf das Wechselstrom-
Ladekabel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box).
Verwenden Sie dieses Gerät nicht, wenn das Wechselstrom-Ladeka-
bel durchgescheuert ist, die Kabelis olierung beschädigt ist oder das
Kabel andere Anzeichen von Beschädigung aufweist.
Wickeln Sie das Steckerkabel oder das Wechselstrom-Ladekabel
nicht um die ICCB (In-Cable Control Box) oder den Ladestecker.

1222-2. Laden
QInformationssymbole
Dieses Gerät darf nicht in Verbindung mit IT-Systemen oder anderen
nicht geerdeten Systemen, wie z. B. einer isolierten Generatorwick-
lung oder einem Trenntransformator, verwendet werden.
Dieses Gerät hat einen fest verbundenen Schutzleiter.
Verwenden Sie dieses Gerät nicht in Höhen von über 4000 m.

123
2 2-2. Laden
Plug-in-Hybridsystem

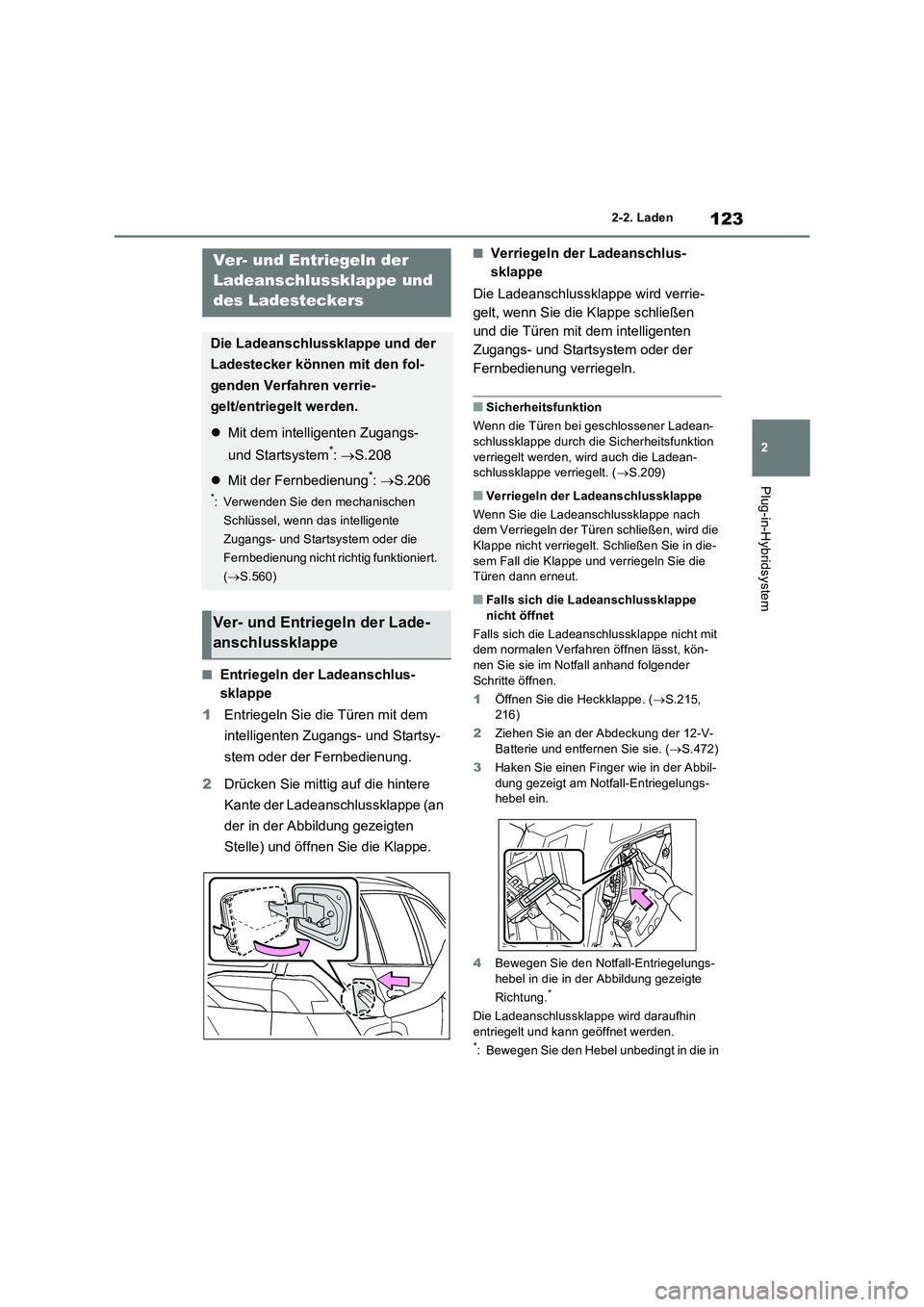

QEntriegeln der Ladeanschlus-
sklappe
1Entriegeln Sie die Türen mit dem
intelligenten Zugangs- und Startsy-
stem oder der Fernbedienung.
2Drücken Sie mittig auf die hintere
Kante der Ladeanschlussklappe (an
der in der Abbildung gezeigten
Stelle) und öffnen Sie die Klappe.
QVerriegeln der Ladeanschlus-
sklappe
Die Ladeanschlussklappe wird verrie-
gelt, wenn Sie die Klappe schließen
und die Türen mit dem intelligenten
Zugangs- und Startsystem oder der
Fernbedienung verriegeln.
QSicherheitsfunktion
Wenn die Türen bei geschlossener Ladean-
schlussklappe durch die Sicherheitsfunktion
verriegelt werden, wird auch die Ladean-
schlussklappe verriegelt. (S.209)
QVerriegeln der Ladeanschlussklappe
Wenn Sie die Ladeanschlussklappe nach
dem Verriegeln der Türen schließen, wird die
Klappe nicht verriegelt. Schließen Sie in die-
sem Fall die Klappe und verriegeln Sie die
Türen dann erneut.
QFalls sich die Ladeanschlussklappe
nicht öffnet
Falls sich die Ladeanschlussklappe nicht mit
dem normalen Verfahren öffnen lässt, kön-
nen Sie sie im Notfall anhand folgender
Schritte öffnen.
1Öffnen Sie die Heckklappe. (S.215,
216)
2Ziehen Sie an der Abdeckung der 12-V-
Batterie und entfernen Sie sie. (S.472)
3Haken Sie einen Finger wie in der Abbil-
dung gezeigt am Notfall-Entriegelungs-
hebel ein.
4Bewegen Sie den Notfall-Entriegelungs-
hebel in die in der Abbildung gezeigte
Richtung.
*
Die Ladeanschlussklappe wird daraufhin
entriegelt und kann geöffnet werden.
*: Bewegen Sie den Hebel unbedingt in die in
Ver- und Entriegeln der
Ladeanschlussklappe und
des Ladesteckers
Die Ladeanschlussklappe und der
Ladestecker können mit den fol-
genden Verfahren verrie-
gelt/entriegelt werden.
Mit dem intelligenten Zugangs-
und Startsystem
*: S.208
Mit der Fernbedienung
*: S.206
*: Verwenden Sie den mechanischen
Schlüssel, wenn das intelligente
Zugangs- und Startsystem oder die
Fernbedienung nicht richtig funktioniert.
(S.560)
Ver- und Entriegeln der Lade-
anschlussklappe

1242-2. Laden

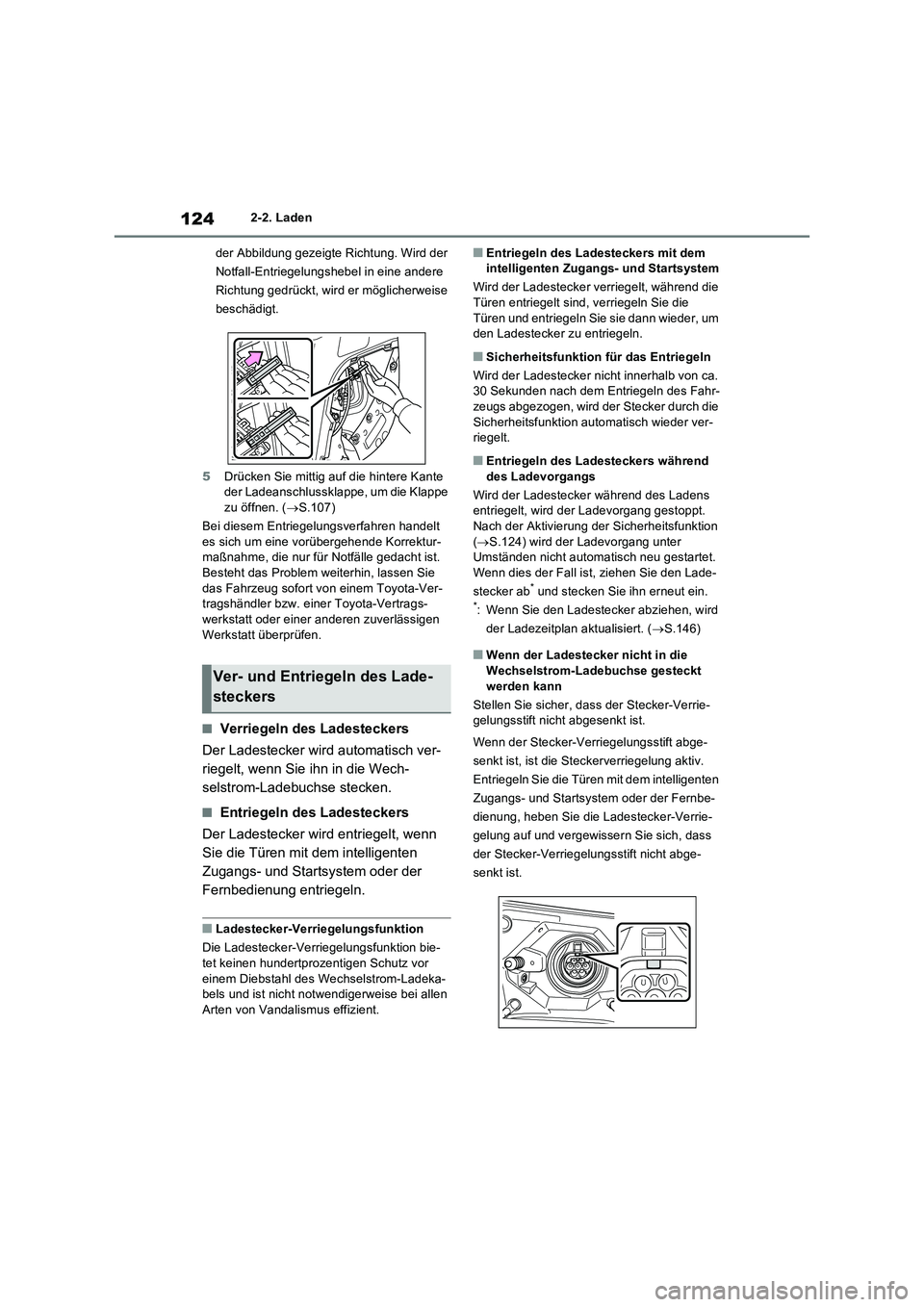

der Abbildung gezeigte Richtung. Wird der
Notfall-Entriegelungshebel in eine andere
Richtung gedrückt, wird er möglicherweise
beschädigt.
5Drücken Sie mittig auf die hintere Kante
der Ladeanschlussklappe, um die Klappe
zu öffnen. (S.107)
Bei diesem Entriegelungsverfahren handelt
es sich um eine vorübergehende Korrektur-
maßnahme, die nur für Notfälle gedacht ist.
Besteht das Problem weiterhin, lassen Sie
das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
QVerriegeln des Ladesteckers
Der Ladestecker wird automatisch ver-
riegelt, wenn Sie ihn in die Wech-
selstrom-Ladebuchse stecken.
QEntriegeln des Ladesteckers
Der Ladestecker wird entriegelt, wenn
Sie die Türen mit dem intelligenten
Zugangs- und Startsystem oder der
Fernbedienung entriegeln.
QLadestecker-Verriegelungsfunktion
Die Ladestecker-Verriegelungsfunktion bie-
tet keinen hundertprozentigen Schutz vor
einem Diebstahl des Wechselstrom-Ladeka-
bels und ist nicht notwendigerweise bei allen
Arten von Vandalismus effizient.
QEntriegeln des Ladesteckers mit dem
intelligenten Zugangs- und Startsystem
Wird der Ladestecker verriegelt, während die
Türen entriegelt sind, verriegeln Sie die
Türen und entriegeln Sie sie dann wieder, um
den Ladestecker zu entriegeln.
QSicherheitsfunktion für das Entriegeln
Wird der Ladestecker nicht innerhalb von ca.
30 Sekunden nach dem Entriegeln des Fahr-
zeugs abgezogen, wird der Stecker durch die
Sicherheitsfunktion automatisch wieder ver-
riegelt.
QEntriegeln des Ladesteckers während
des Ladevorgangs
Wird der Ladestecker während des Ladens
entriegelt, wird der Ladevorgang gestoppt.
Nach der Aktivierung der Sicherheitsfunktion
(S.124) wird der Ladevorgang unter
Umständen nicht automatisch neu gestartet.
Wenn dies der Fall ist, ziehen Sie den Lade-
stecker ab
* und stecken Sie ihn erneut ein.*: Wenn Sie den Ladestecker abziehen, wird
der Ladezeitplan aktualisiert. (S.146)
QWenn der Ladestecker nicht in die
Wechselstrom-Ladebuchse gesteckt
werden kann
Stellen Sie sicher, dass der Stecker-Verrie-
gelungsstift nicht abgesenkt ist.
Wenn der Stecker-Verriegelungsstift abge-
senkt ist, ist die Steckerverriegelung aktiv.
Entriegeln Sie die Türen mit dem intelligenten
Zugangs- und Startsystem oder der Fernbe-
dienung, heben Sie die Ladestecker-Verrie-
gelung auf und vergewissern Sie sich, dass
der Stecker-Verriegelungsstift nicht abge-
senkt ist.
Ver- und Entriegeln des Lade-
steckers

125
2
2-2. Laden
Plug-in-Hybridsystem

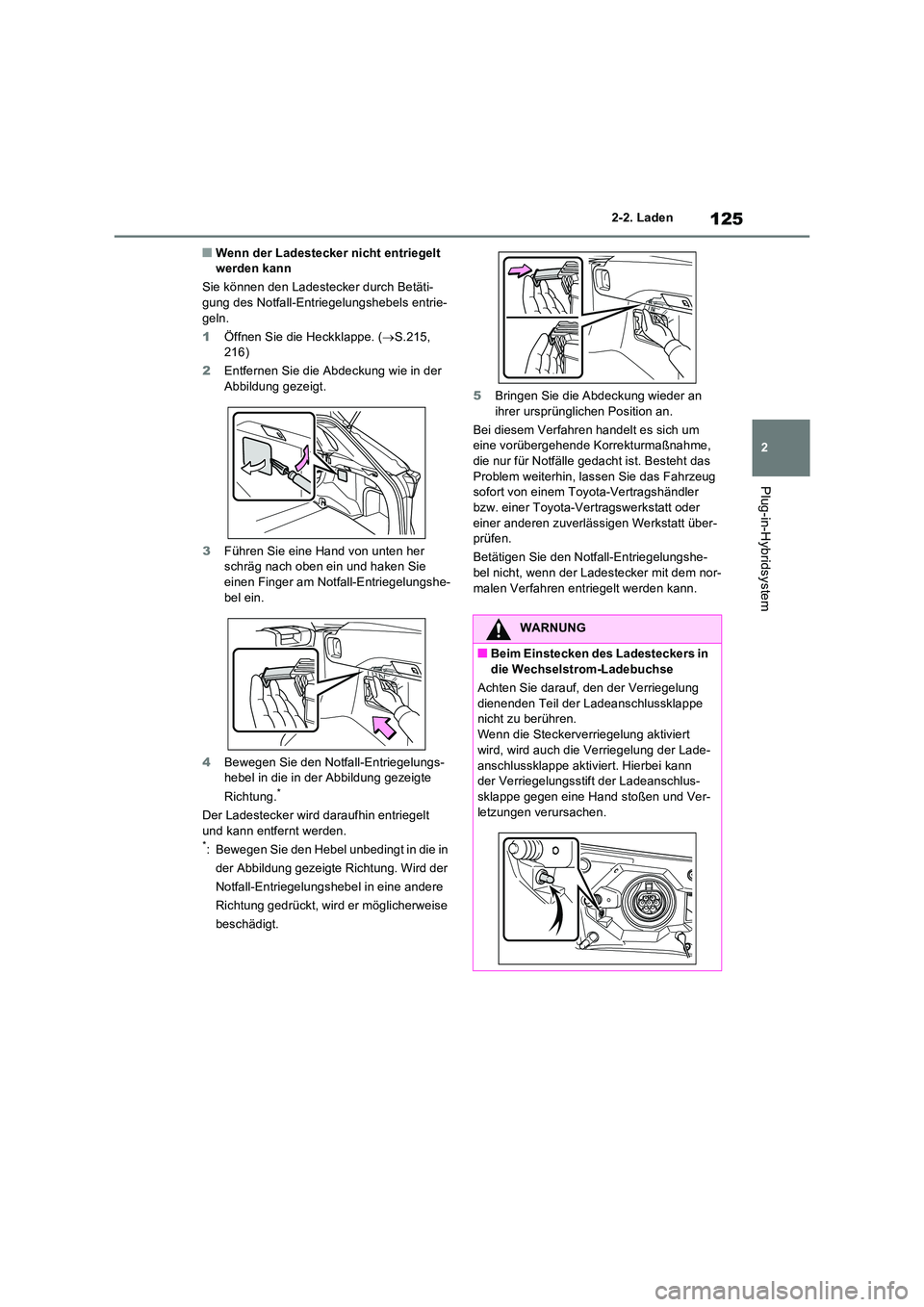

QWenn der Ladestecker nicht entriegelt werden kann
Sie können den Ladestecker durch Betäti- gung des Notfall-Entriegelungshebels entrie-
geln.
1 Öffnen Sie die Heckklappe. (S.215, 216)
2 Entfernen Sie die Abdeckung wie in der Abbildung gezeigt.
3 Führen Sie eine Hand von unten her schräg nach oben ein und haken Sie
einen Finger am Notfall-Entriegelungshe- bel ein.
4 Bewegen Sie den Notfall-Entriegelungs- hebel in die in der Abbildung gezeigte
Richtung.*
Der Ladestecker wird daraufhin entriegelt
und kann entfernt werden.*: Bewegen Sie den Hebel unbedingt in die in
der Abbildung gezeigte Richtung. Wird der
Notfall-Entriegelungshebel in eine andere
Richtung gedrückt, wird er möglicherweise
beschädigt.
5 Bringen Sie die Abdeckung wieder an ihrer ursprünglichen Position an.
Bei diesem Verfahren handelt es sich um eine vorübergehende Korrekturmaßnahme,
die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
Betätigen Sie den Notfall-Entriegelungshe-
bel nicht, wenn der Ladestecker mit dem nor- malen Verfahren entriegelt werden kann.
WARNUNG
QBeim Einstecken des Ladesteckers in
die Wechselstrom-Ladebuchse
Achten Sie darauf, den der Verriegelung dienenden Teil der Ladeanschlussklappe nicht zu berühren.
Wenn die Steckerverriegelung aktiviert wird, wird auch die Verriegelung der Lade-
anschlussklappe aktiviert. Hierbei kann der Verriegelungsstift der Ladeanschlus-sklappe gegen eine Hand stoßen und Ver-
letzungen verursachen.

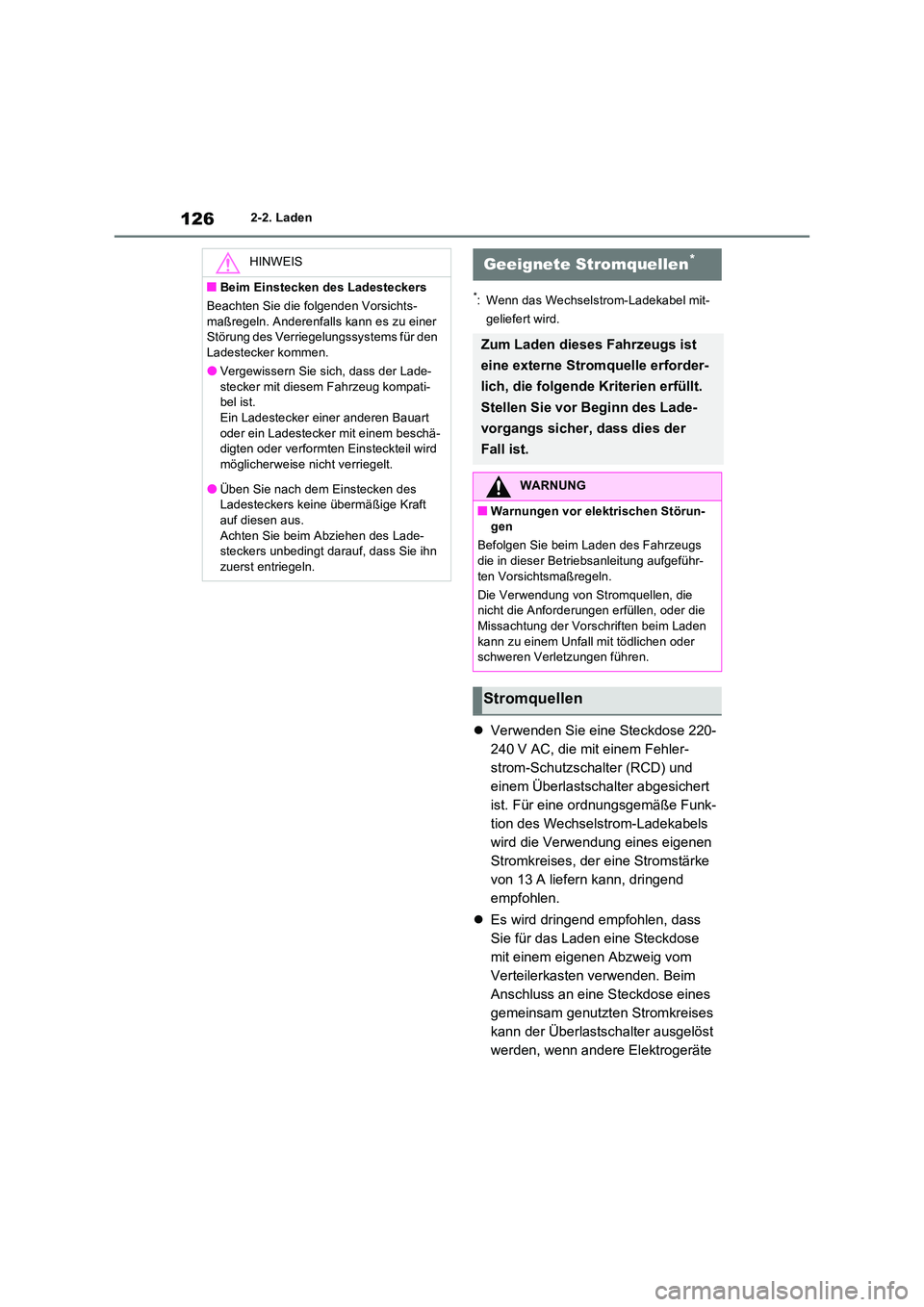

1262-2. Laden
*: Wenn das Wechselstrom-Ladekabel mit-
geliefert wird.
 Verwenden Sie eine Steckdose 220-
240 V AC, die mit einem Fehler-
strom-Schutzschalter (RCD) und
einem Überlastschalter abgesichert
ist. Für eine ordnungsgemäße Funk-
tion des Wechselstrom-Ladekabels
wird die Verwendung eines eigenen
Stromkreises, der eine Stromstärke
von 13 A liefern kann, dringend
empfohlen.
 Es wird dringend empfohlen, dass
Sie für das Laden eine Steckdose
mit einem eigenen Abzweig vom
Verteilerkasten verwenden. Beim
Anschluss an eine Steckdose eines
gemeinsam genutzten Stromkreises
kann der Überlastschalter ausgelöst
werden, wenn andere Elektrogeräte
HINWEIS
QBeim Einstecken des Ladesteckers
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu einer Störung des Verriegelungssystems für den Ladestecker kommen.
OVergewissern Sie sich, dass der Lade-
stecker mit diesem Fahrzeug kompati- bel ist.Ein Ladestecker einer anderen Bauart
oder ein Ladestecker mit einem beschä- digten oder verformten Einsteckteil wird möglicherweise nicht verriegelt.
OÜben Sie nach dem Einstecken des Ladesteckers keine übermäßige Kraft auf diesen aus.
Achten Sie beim Abziehen des Lade- steckers unbedingt darauf, dass Sie ihn zuerst entriegeln.
Geeignete Stromquellen*
Zum Laden dieses Fahrzeugs ist
eine externe Stromquelle erforder-
lich, die folgende Kriterien erfüllt.
Stellen Sie vor Beginn des Lade-
vorgangs sicher, dass dies der
Fall ist.
WARNUNG
QWarnungen vor elektrischen Störun- gen
Befolgen Sie beim Laden des Fahrzeugs
die in dieser Betriebsanleitung aufgeführ- ten Vorsichtsmaßregeln.
Die Verwendung von Stromquellen, die nicht die Anforderungen erfüllen, oder die
Missachtung der Vorschriften beim Laden kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
Stromquellen

127

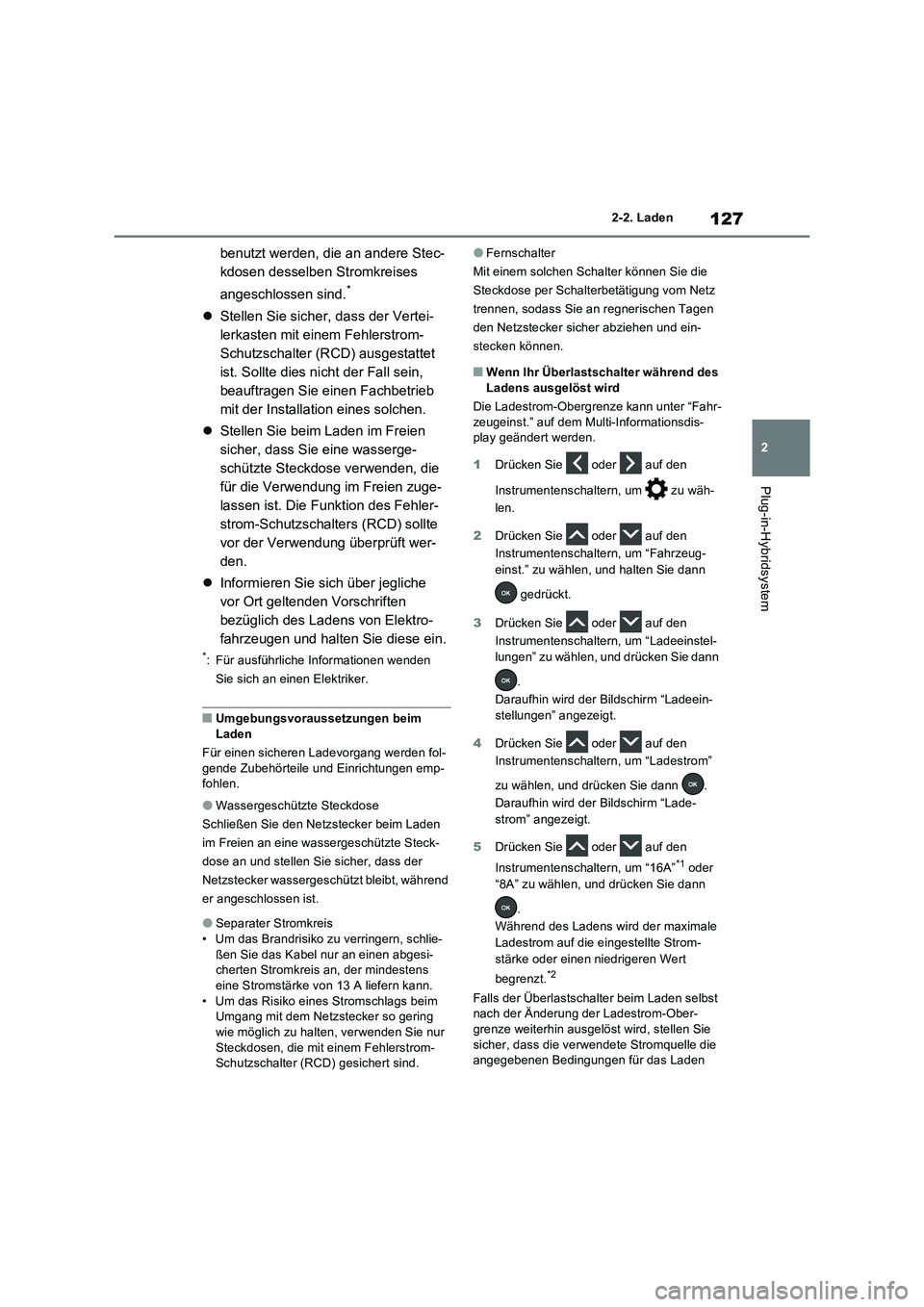

2 2-2. Laden
Plug-in-Hybridsystem
benutzt werden, die an andere Stec-
kdosen desselben Stromkreises
angeschlossen sind.
*
Stellen Sie sicher, dass der Vertei-
lerkasten mit einem Fehlerstrom-
Schutzschalter (RCD) ausgestattet
ist. Sollte dies nicht der Fall sein,
beauftragen Sie einen Fachbetrieb
mit der Installation eines solchen.
Stellen Sie beim Laden im Freien
sicher, dass Sie eine wasserge-
schützte Steckdose verwenden, die
für die Verwendung im Freien zuge-
lassen ist. Die Funktion des Fehler-
strom-Schutzschalters (RCD) sollte
vor der Verwendung überprüft wer-
den.
Informieren Sie sich über jegliche
vor Ort geltenden Vorschriften
bezüglich des Ladens von Elektro-
fahrzeugen und halten Sie diese ein.
*: Für ausführliche Informationen wenden
Sie sich an einen Elektriker.
QUmgebungsvoraussetzungen beim
Laden
Für einen sicheren Ladevorgang werden fol-
gende Zubehörteile und Einrichtungen emp-
fohlen.
OWassergeschützte Steckdose
Schließen Sie den Netzstecker beim Laden
im Freien an eine wassergeschützte Steck-
dose an und stellen Sie sicher, dass der
Netzstecker wassergeschützt bleibt, während
er angeschlossen ist.
OSeparater Stromkreis
• Um das Brandrisiko zu verringern, schlie-
ßen Sie das Kabel nur an einen abgesi-
cherten Stromkreis an, der mindestens
eine Stromstärke von 13 A liefern kann.
• Um das Risiko eines Stromschlags beim
Umgang mit dem Netzstecker so gering
wie möglich zu halten, verwenden Sie nur
Steckdosen, die mit einem Fehlerstrom-
Schutzschalter (RCD) gesichert sind.
OFernschalter
Mit einem solchen Schalter können Sie die
Steckdose per Schalterbetätigung vom Netz
trennen, sodass Sie an regnerischen Tagen
den Netzstecker sicher abziehen und ein-
stecken können.
QWenn Ihr Überlastschalter während des
Ladens ausgelöst wird
Die Ladestrom-Obergrenze kann unter “Fahr-
zeugeinst.” auf dem Multi-Informationsdis-
play geändert werden.
1Drücken Sie oder auf den
Instrumentenschaltern, um zu wäh-
len.
2Drücken Sie oder auf den
Instrumentenschaltern, um “Fahrzeug-
einst.” zu wählen, und halten Sie dann
gedrückt.
3Drücken Sie oder auf den
Instrumentenschaltern, um “Ladeeinstel-
lungen” zu wählen, und drücken Sie dann
.
Daraufhin wird der Bildschirm “Ladeein-
stellungen” angezeigt.
4Drücken Sie oder auf den
Instrumentenschaltern, um “Ladestrom”
zu wählen, und drücken Sie dann .
Daraufhin wird der Bildschirm “Lade-
strom” angezeigt.
5Drücken Sie oder auf den
Instrumentenschaltern, um “16A”
*1 oder
“8A” zu wählen, und drücken Sie dann
.
Während des Ladens wird der maximale
Ladestrom auf die eingestellte Strom-
stärke oder einen niedrigeren Wert
begrenzt.
*2
Falls der Überlastschalter beim Laden selbst
nach der Änderung der Ladestrom-Ober-
grenze weiterhin ausgelöst wird, stellen Sie
sicher, dass die verwendete Stromquelle die
angegebenen Bedingungen für das Laden

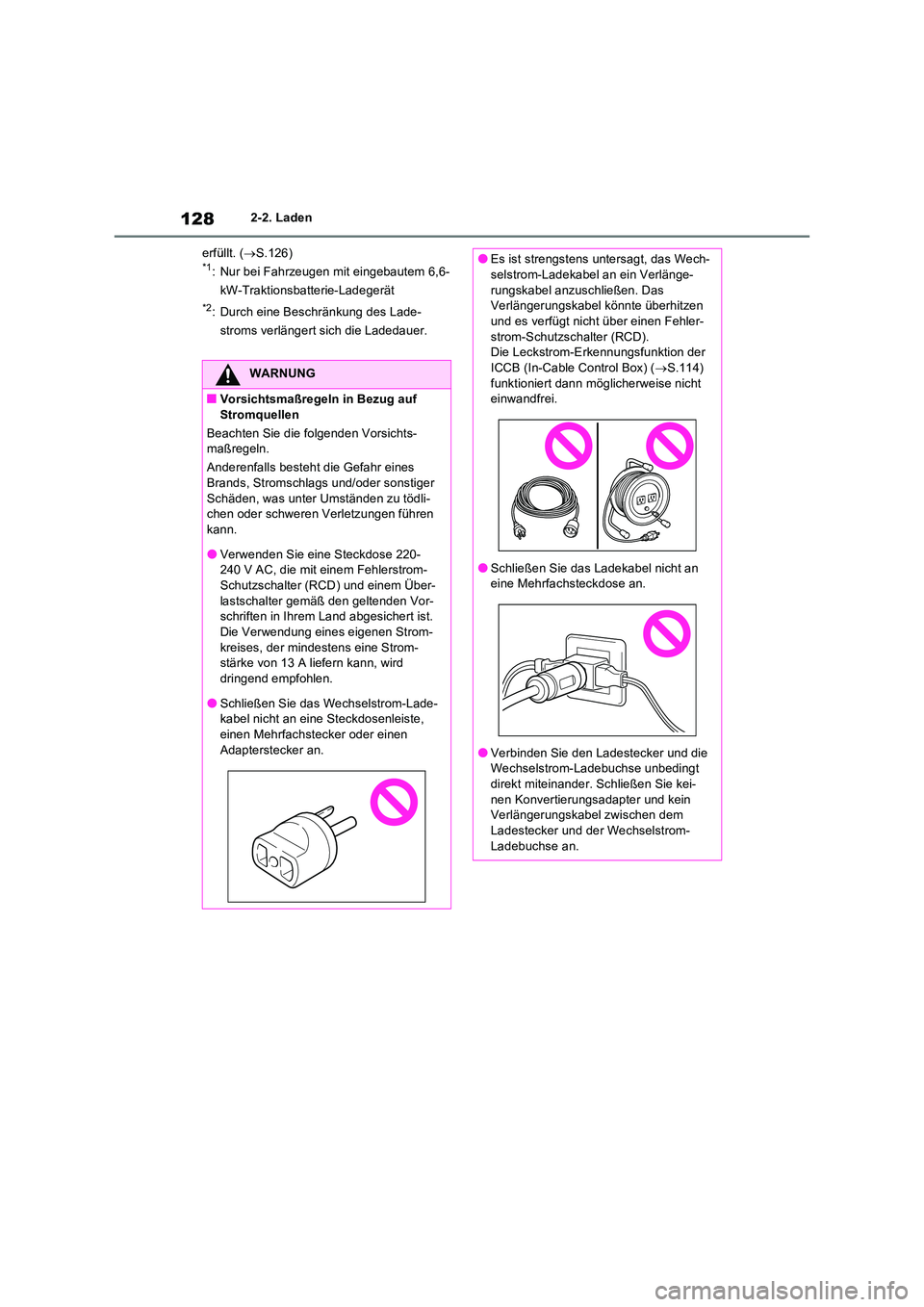

1282-2. Laden
erfüllt. ( S.126)*1: Nur bei Fahrzeugen mit eingebautem 6,6-
kW-Traktionsbatterie-Ladegerät
*2: Durch eine Beschränkung des Lade-
stroms verlängert sich die Ladedauer.
WARNUNG
QVorsichtsmaßregeln in Bezug auf
Stromquellen
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls besteht die Gefahr eines Brands, Stromschlags und/oder sonstiger
Schäden, was unter Umständen zu tödli- chen oder schweren Verletzungen führen kann.
OVerwenden Sie eine Steckdose 220-240 V AC, die mit einem Fehlerstrom-Schutzschalter (RCD) und einem Über-
lastschalter gemäß den geltenden Vor- schriften in Ihrem Land abgesichert ist. Die Verwendung eines eigenen Strom-
kreises, der mindestens eine Strom- stärke von 13 A liefern kann, wird dringend empfohlen.
OSchließen Sie das Wechselstrom-Lade-kabel nicht an eine Steckdosenleiste,
einen Mehrfachstecker oder einen Adapterstecker an.
OEs ist strengstens untersagt, das Wech-selstrom-Ladekabel an ein Verlänge-
rungskabel anzuschließen. Das Verlängerungskabel könnte überhitzen und es verfügt nicht über einen Fehler-
strom-Schutzschalter (RCD). Die Leckstrom-Erkennungsfunktion der ICCB (In-Cable Control Box) ( S.114)
funktioniert dann möglicherweise nicht einwandfrei.
OSchließen Sie das Ladekabel nicht an eine Mehrfachsteckdose an.
OVerbinden Sie den Ladestecker und die Wechselstrom-Ladebuchse unbedingt direkt miteinander. Schließen Sie kei-
nen Konvertierungsadapter und kein Verlängerungskabel zwischen dem Ladestecker und der Wechselstrom-
Ladebuchse an.
