isofix TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

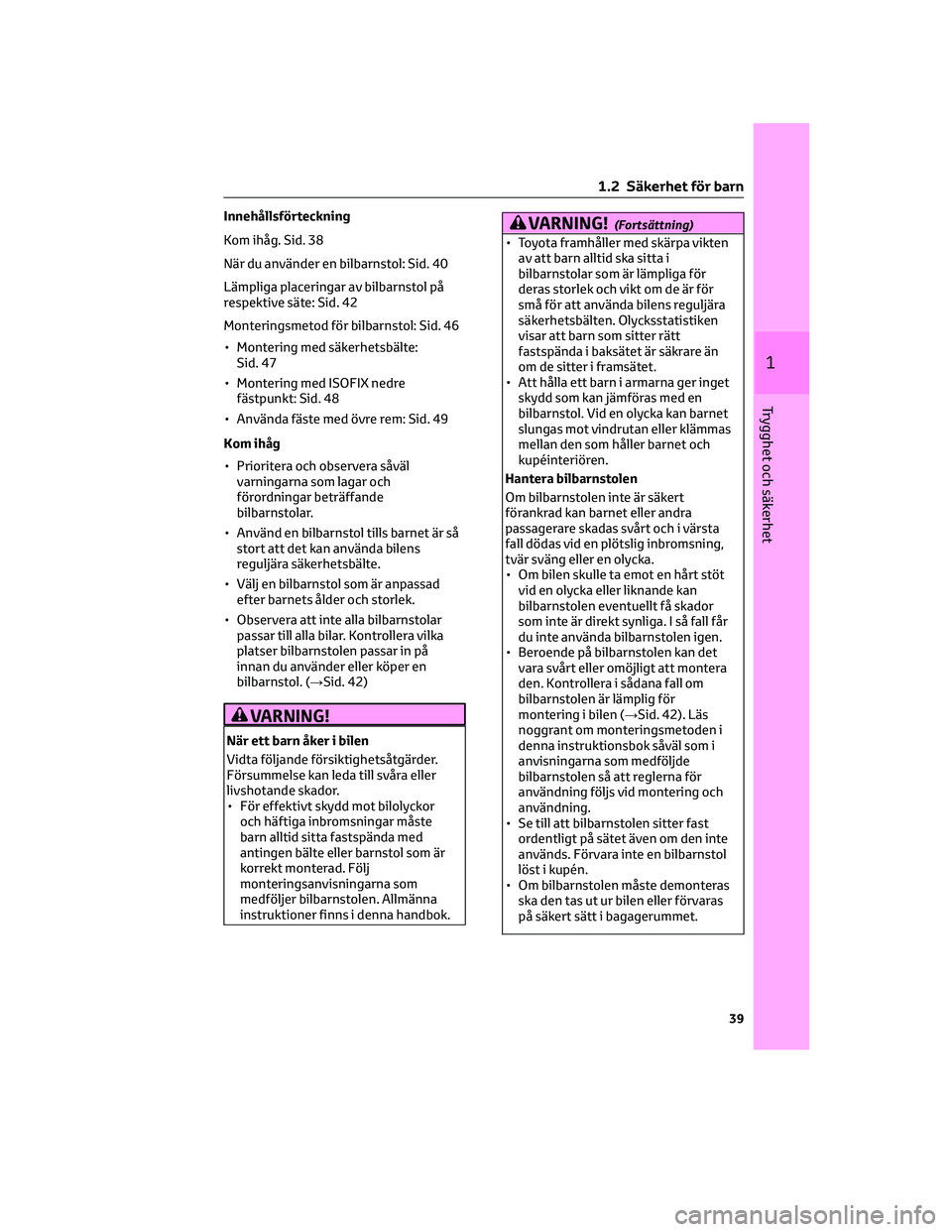

Innehållsförteckning
Kom ihåg. Sid. 38
När du använder en bilbarnstol: Sid. 40
Lämpliga placeringar av bilbarnstol på
respektive säte: Sid. 42
Monteringsmetod för bilbarnstol: Sid. 46
• Montering med säkerhetsbälte:
Sid. 47
• Montering med ISOFIX nedre
fästpunkt: Sid. 48
• Använda fäste med övre rem: Sid. 49
Kom ihåg
• Prioritera och observera såväl
varningarna som lagar och
förordningar beträffande
bilbarnstolar.
• Använd en bilbarnstol tills barnet är så
stort att det kan använda bilens
reguljära säkerhetsbälte.
• Välj en bilbarnstol som är anpassad
efter barnets ålder och storlek.
• Observera att inte alla bilbarnstolar
passar till alla bilar. Kontrollera vilka
platser bilbarnstolen passar in på
innan du använder eller köper en
bilbarnstol. (→Sid. 42)
VARNING!
När ett barn åker i bilen
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt monterad. Följ
monteringsanvisningarna som
medföljer bilbarnstolen. Allmänna
instruktioner finns i denna handbok.
VARNING!(Fortsättning)
• Toyota framhåller med skärpa vikten
av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt
fastspända i baksätet är säkrare än
om de sitter i framsätet.
• Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan barnet
slungas mot vindrutan eller klämmas
mellan den som håller barnet och
kupéinteriören.
Hantera bilbarnstolen
Om bilbarnstolen inte är säkert
förankrad kan barnet eller andra
passagerare skadas svårt och i värsta
fall dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
• Om bilen skulle ta emot en hårt stöt
vid en olycka eller liknande kan
bilbarnstolen eventuellt få skador
som inte är direkt synliga. I så fall får
du inte använda bilbarnstolen igen.
• Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om
bilbarnstolen är lämplig för
montering i bilen (→Sid. 42). Läs
noggrant om monteringsmetoden i
denna instruktionsbok såväl som i
anvisningarna som medföljde
bilbarnstolen så att reglerna för
användning följs vid montering och
användning.
• Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
• Om bilbarnstolen måste demonteras
ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

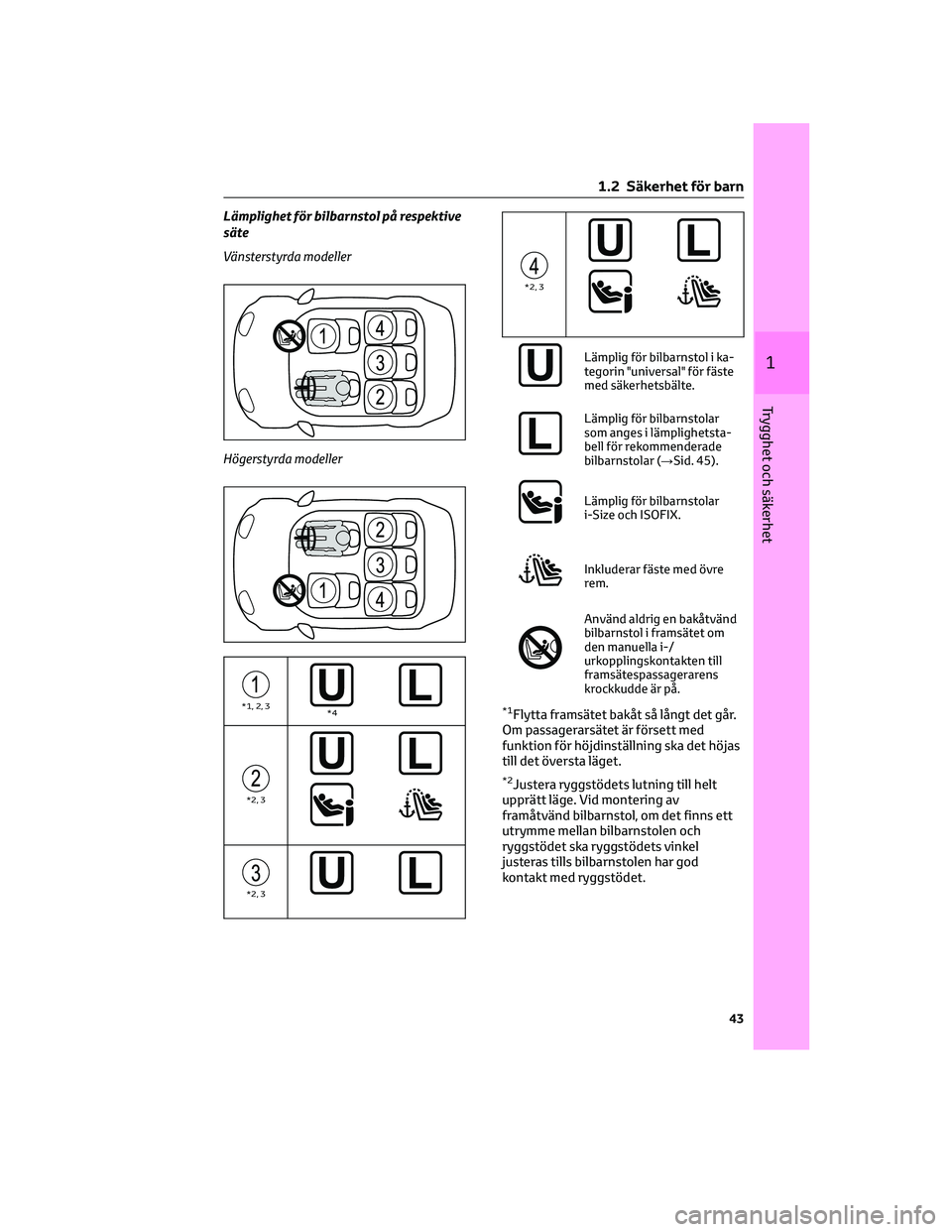

Lämplighet för bilbarnstol på respektive
säte
Vänsterstyrda modeller
Högerstyrda modeller
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Lämplig för bilbarnstol i ka-
tegorin "universal" för fäste
med säkerhetsbälte.
Lämplig för bilbarnstolar
som anges i lämplighetsta-
bell för rekommenderade
bilbarnstolar (→Sid. 45).
Lämplig för bilbarnstolar
i-Size och ISOFIX.
Inkluderar fäste med övre
rem.
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om
den manuella i-/
urkopplingskontakten till
framsätespassagerarens
krockkudde är på.
*1Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

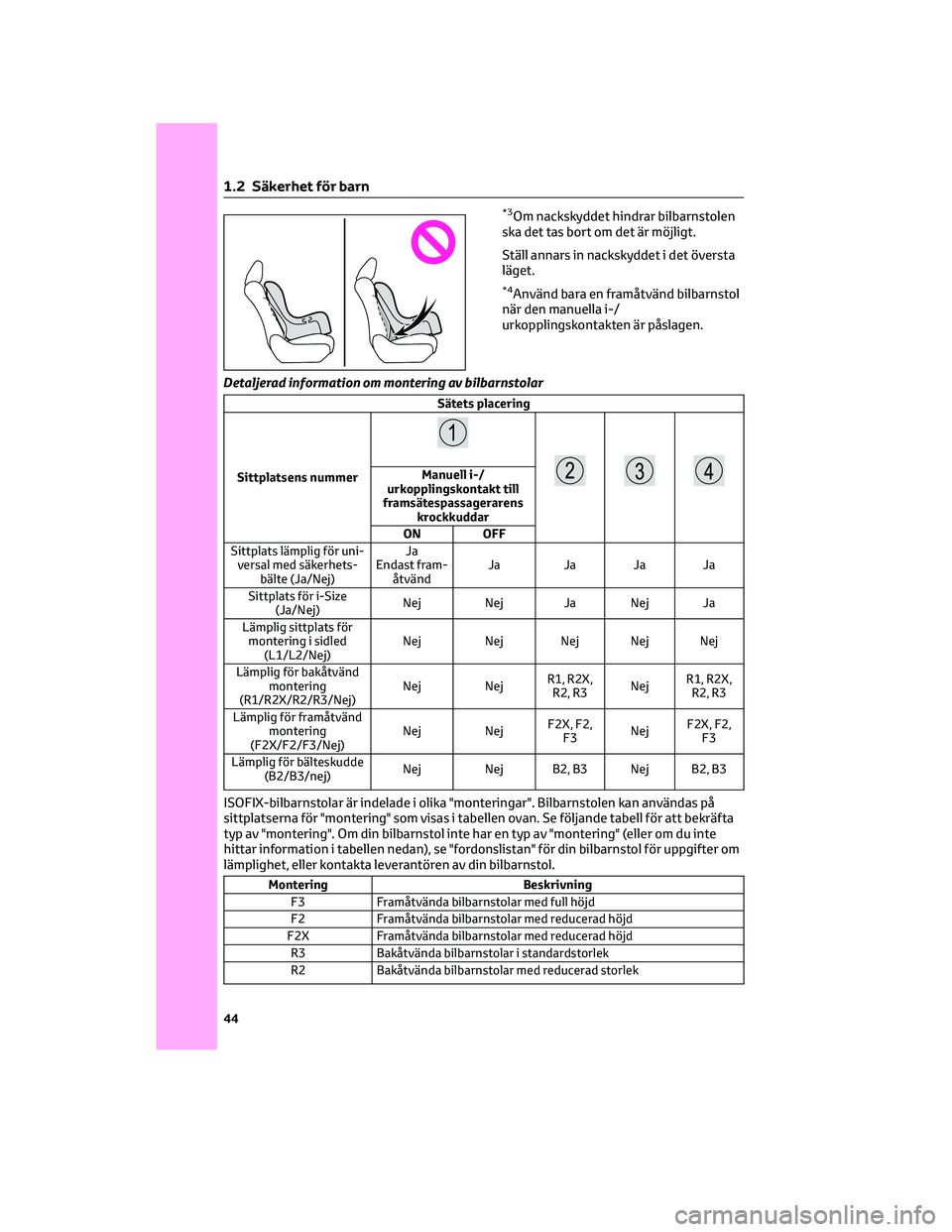

*3Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det översta
läget.
*4Använd bara en framåtvänd bilbarnstol
när den manuella i-/
urkopplingskontakten är påslagen.
Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON OFF
Sittplats lämplig för uni-
versal med säkerhets-
bälte (Ja/Nej)Ja
Endast fram-
åtvändJa Ja Ja Ja
Sittplats för i-Size
(Ja/Nej)Nej Nej Ja Nej Ja
Lämplig sittplats för
montering i sidled
(L1/L2/Nej)Nej Nej Nej Nej Nej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej)Nej NejR1, R2X,
R2, R3NejR1, R2X,
R2, R3
Lämplig för framåtvänd
montering
(F2X/F2/F3/Nej)Nej NejF2X, F2,
F3NejF2X, F2,
F3
Lämplig för bälteskudde
(B2/B3/nej)Nej Nej B2, B3 Nej B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering". Om din bilbarnstol inte har en typ av "montering" (eller om du inte
hittar information i tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Montering Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
R2 Bakåtvända bilbarnstolar med reducerad storlek
1 .2 Säkerhet för barn
44

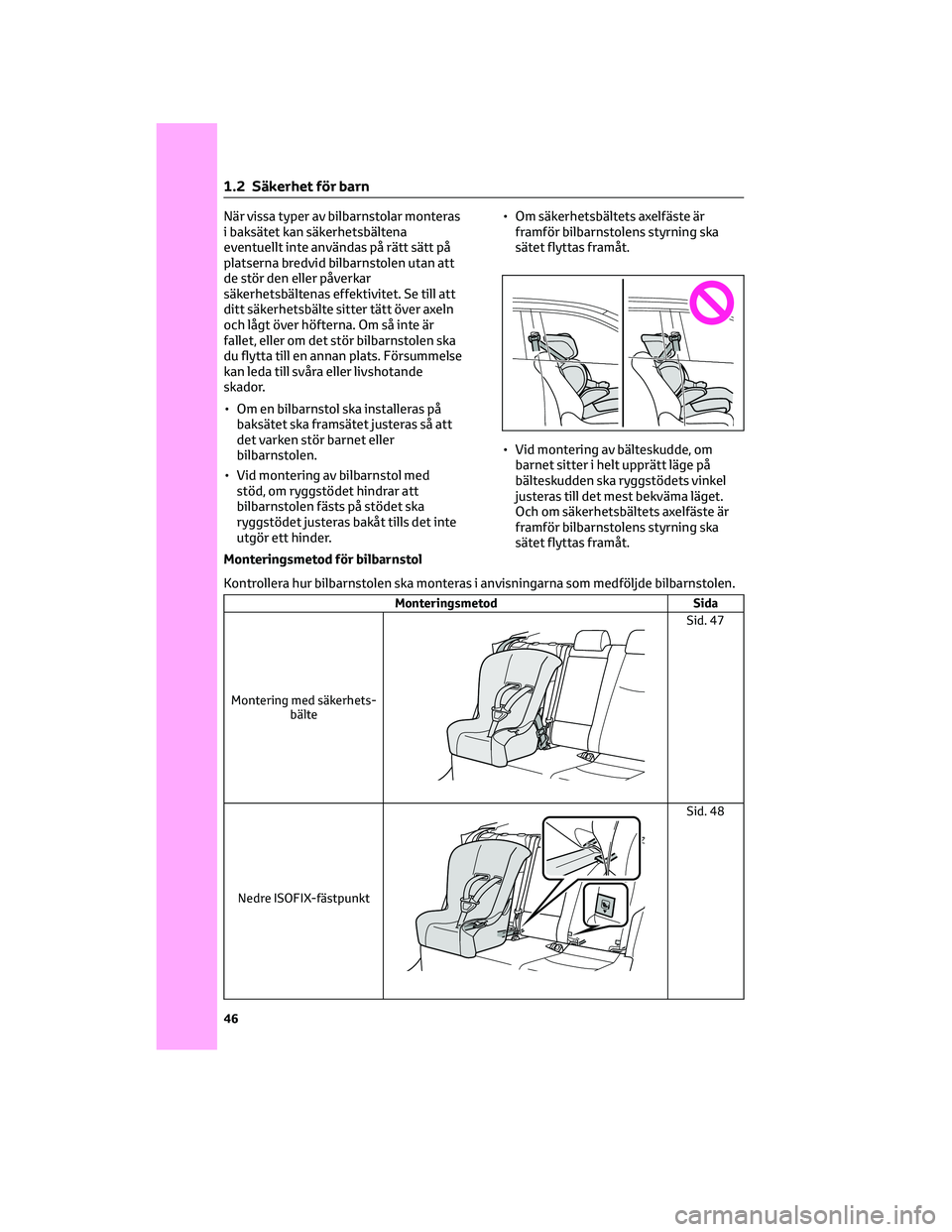

När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det varken stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska monteras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med säkerhets-
bälte
Sid. 47
Nedre ISOFIX-fästpunkt
Sid. 48
1 .2 Säkerhet för barn
46

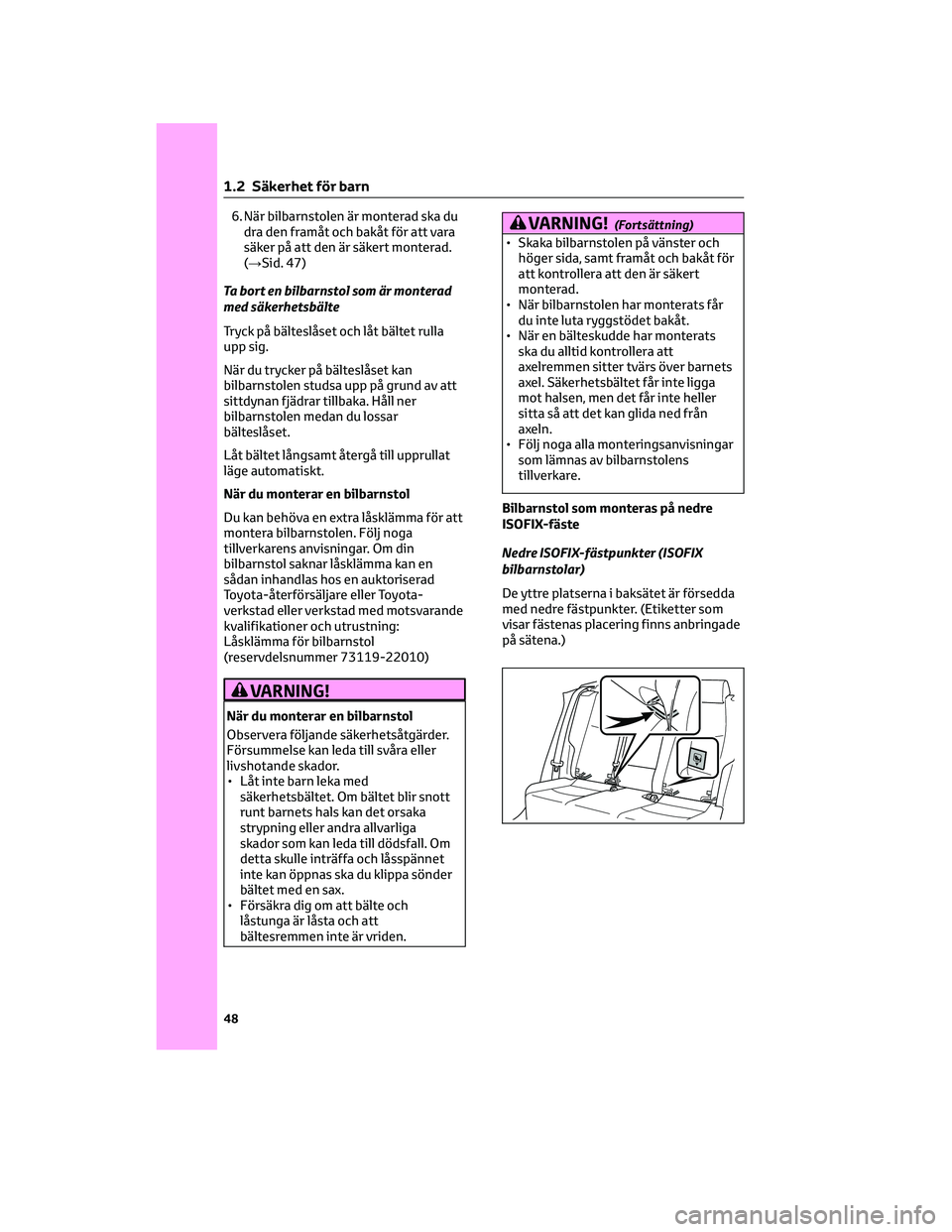

6. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla
upp sig.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att
montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(reservdelsnummer 73119-22010)
VARNING!
När du monterar en bilbarnstol
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Låt inte barn leka med
säkerhetsbältet. Om bältet blir snott
runt barnets hals kan det orsaka
strypning eller andra allvarliga
skador som kan leda till dödsfall. Om
detta skulle inträffa och låsspännet
inte kan öppnas ska du klippa sönder
bältet med en sax.
• Försäkra dig om att bälte och
låstunga är låsta och att
bältesremmen inte är vriden.
VARNING!(Fortsättning)
• Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt för
att kontrollera att den är säkert
monterad.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över barnets
axel. Säkerhetsbältet får inte ligga
mot halsen, men det får inte heller
sitta så att det kan glida ned från
axeln.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Bilbarnstol som monteras på nedre
ISOFIX-fäste
Nedre ISOFIX-fästpunkter (ISOFIX
bilbarnstolar)
De yttre platserna i baksätet är försedda
med nedre fästpunkter. (Etiketter som
visar fästenas placering finns anbringade
på sätena.)
1 .2 Säkerhet för barn
48

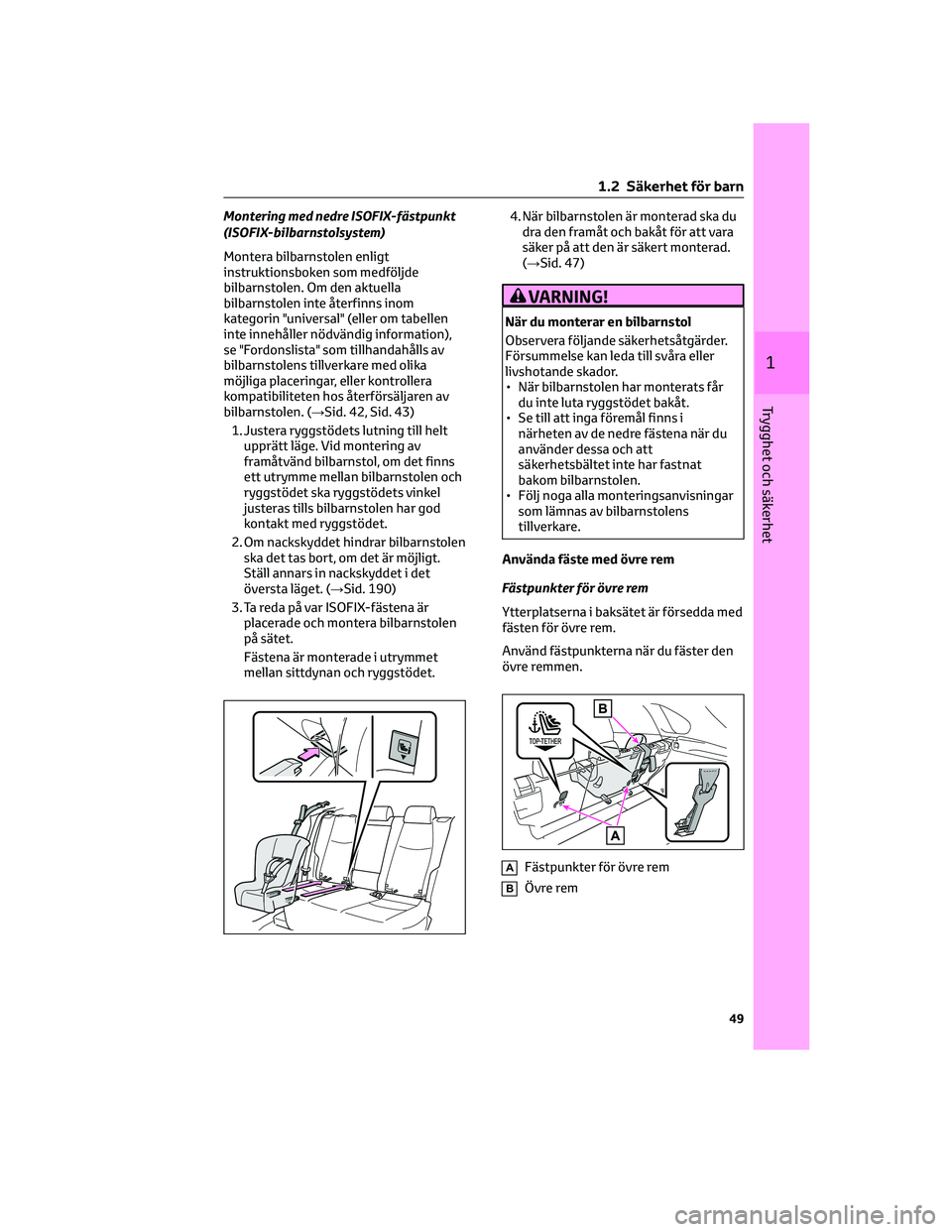

Montering med nedre ISOFIX-fästpunkt
(ISOFIX-bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen. Om den aktuella
bilbarnstolen inte återfinns inom
kategorin "universal" (eller om tabellen
inte innehåller nödvändig information),
se "Fordonslista" som tillhandahålls av
bilbarnstolens tillverkare med olika
möjliga placeringar, eller kontrollera
kompatibiliteten hos återförsäljaren av
bilbarnstolen. (→Sid. 42, Sid. 43)
1. Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns
ett utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort, om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 190)
3. Ta reda på var ISOFIX-fästena är
placerade och montera bilbarnstolen
på sätet.
Fästena är monterade i utrymmet
mellan sittdynan och ryggstödet.4. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
VARNING!
När du monterar en bilbarnstol
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Se till att inga föremål finns i
närheten av de nedre fästena när du
använder dessa och att
säkerhetsbältet inte har fastnat
bakom bilbarnstolen.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Använda fäste med övre rem
Fästpunkter för övre rem
Ytterplatserna i baksätet är försedda med
fästen för övre rem.
Använd fästpunkterna när du fäster den
övre remmen.
AFästpunkter för övre rem
BÖvre rem
1 .2 Säkerhet för barn
49
1
Trygghet och säkerhet

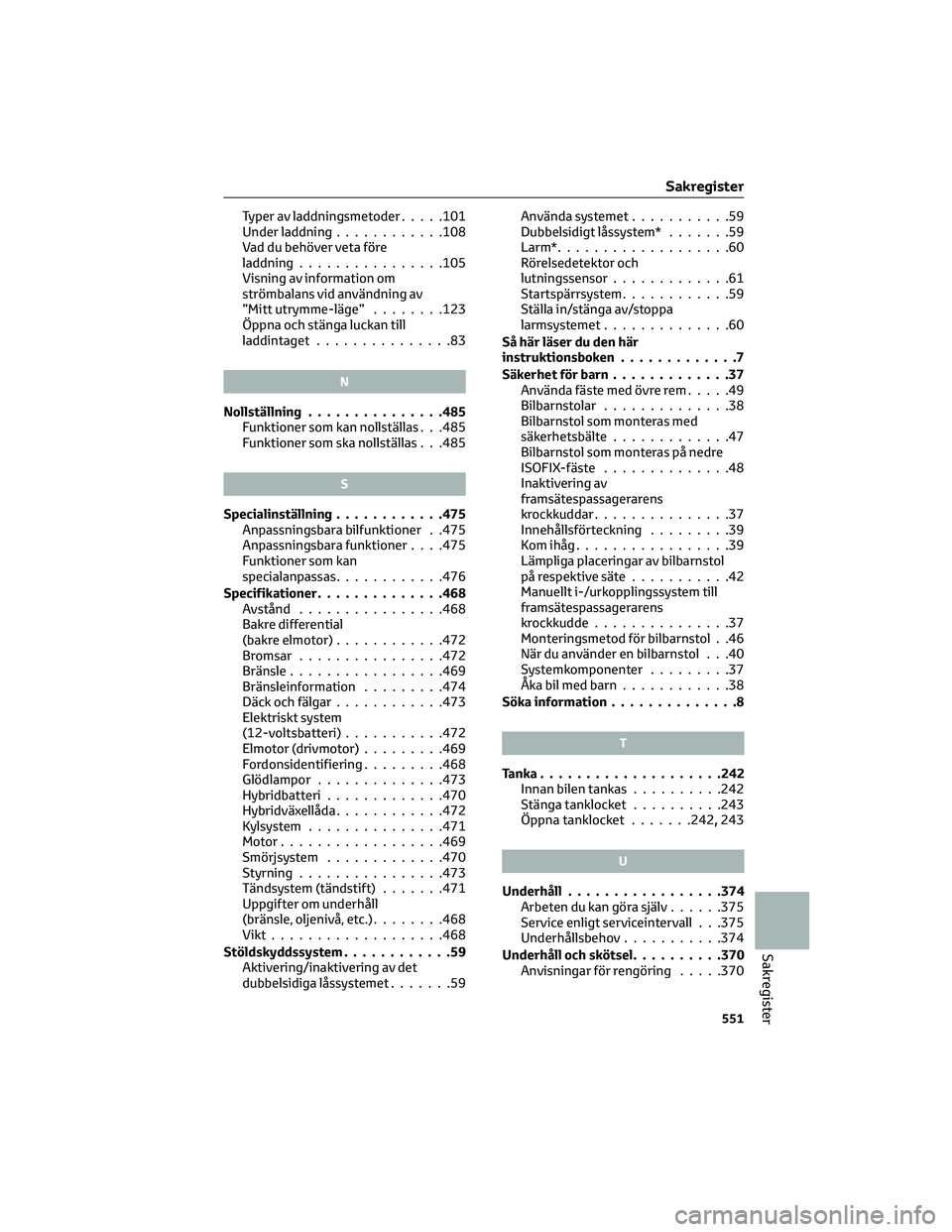

Typer av laddningsmetoder.....101
Under laddning............108
Vad du behöver veta före
laddning................105
Visning av information om
strömbalans vid användning av
”Mitt utrymme-läge”........123
Öppna och stänga luckan till
laddintaget...............83
N
Nollställning...............485
Funktioner som kan nollställas . . .485
Funktioner som ska nollställas . . .485
S
Specialinställning............475
Anpassningsbara bilfunktioner . .475
Anpassningsbara funktioner. . . .475
Funktioner som kan
specialanpassas............476
Specifikationer..............468
Avstånd................468
Bakre differential
(bakre elmotor)............472
Bromsar................472
Bränsle.................469
Bränsleinformation.........474
Däck och fälgar............473
Elektriskt system
(12-voltsbatteri)...........472
Elmotor (drivmotor).........469
Fordonsidentifiering.........468
Glödlampor..............473
Hybridbatteri.............470
Hybridväxellåda............472
Kylsystem...............471
Motor..................469
Smörjsystem.............470
Styrning................473
Tändsystem (tändstift).......471
Uppgifter om underhåll
(bränsle, oljenivå, etc.)........468
Vikt...................468
Stöldskyddssystem............59
Aktivering/inaktivering av det
dubbelsidiga låssystemet.......59Använda systemet...........59
Dubbelsidigt låssystem*.......59
Larm*...................60
Rörelsedetektor och
lutningssensor.............61
Startspärrsystem............59
Ställa in/stänga av/stoppa
larmsystemet..............60
Så här läser du den här
instruktionsboken.............7
Säkerhet för barn.............37
Använda fäste med övre rem.....49
Bilbarnstolar..............38
Bilbarnstol som monteras med
säkerhetsbälte.............47
Bilbarnstol som monteras på nedre
ISOFIX-fäste..............48
Inaktivering av
framsätespassagerarens
krockkuddar...............37
Innehållsförteckning.........39
Kom ihåg.................39
Lämpliga placeringar av bilbarnstol
på respektive säte...........42
Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde...............37
Monteringsmetod för bilbarnstol . .46
När du använder en bilbarnstol . . .40
Systemkomponenter.........37
Åka bil med barn............38
Söka information..............8
T
Tanka....................242
Innan bilen tankas..........242
Stänga tanklocket..........243
Öppna tanklocket.......242
,243
U
Underhåll.................374
Arbeten du kan göra själv......375
Service enligt serviceintervall . . .375
Underhållsbehov...........374
Underhåll och skötsel..........370
Anvisningar för rengöring.....370
Sakregister
551
Sakregister
