climate control TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

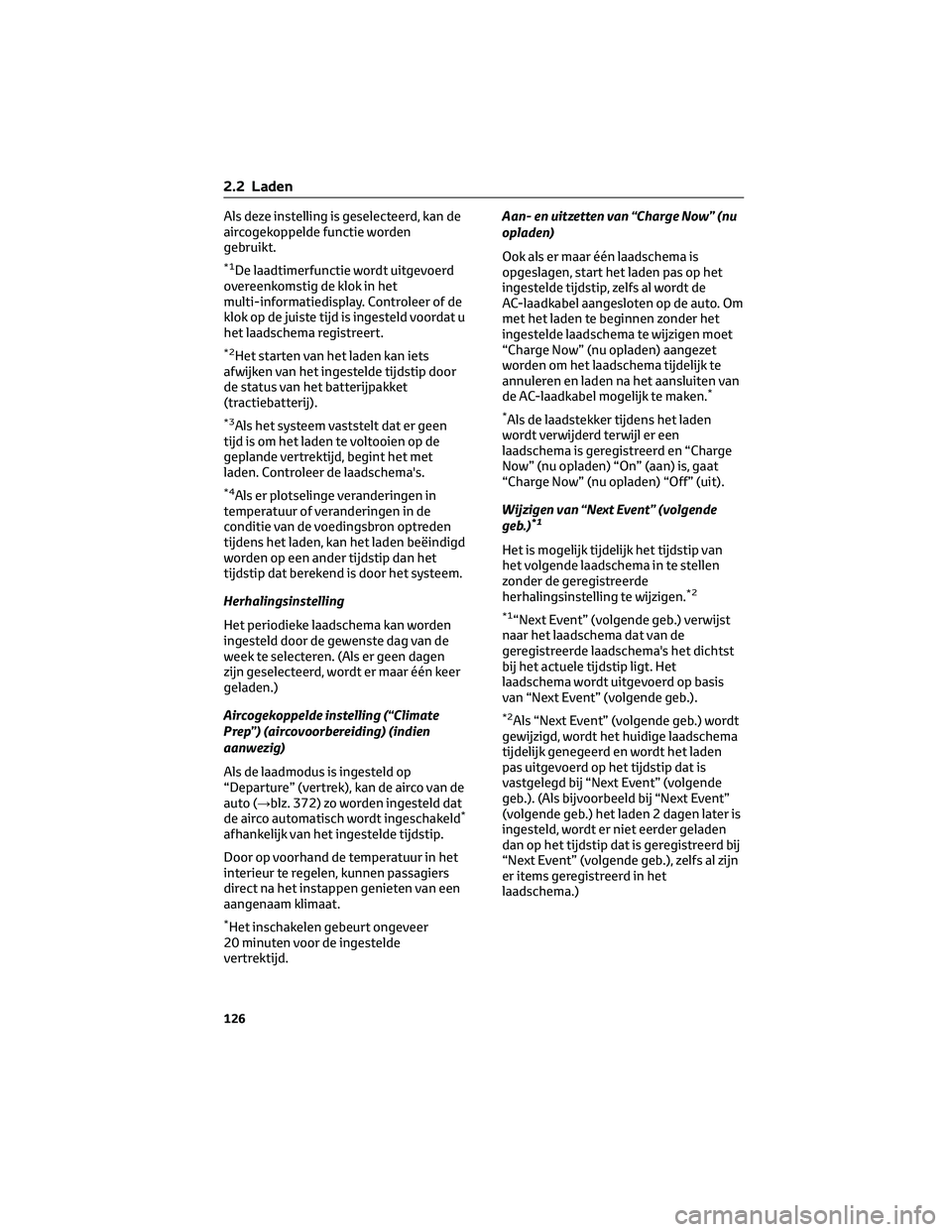

Als deze instelling is geselecteerd, kan de
aircogekoppelde functie worden
gebruikt.
*1De laadtimerfunctie wordt uitgevoerd
overeenkomstig de klok in het
multi-informatiedisplay. Controleer of de
klok op de juiste tijd is ingesteld voordat u
het laadschema registreert.
*2Het starten van het laden kan iets
afwijken van het ingestelde tijdstip door
de status van het batterijpakket
(tractiebatterij).
*3Als het systeem vaststelt dat er geen
tijd is om het laden te voltooien op de
geplande vertrektijd, begint het met
laden. Controleer de laadschema's.
*4Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optreden
tijdens het laden, kan het laden beëindigd
worden op een ander tijdstip dan het
tijdstip dat berekend is door het systeem.
Herhalingsinstelling
Het periodieke laadschema kan worden
ingesteld door de gewenste dag van de
week te selecteren. (Als er geen dagen
zijn geselecteerd, wordt er maar één keer
geladen.)
Aircogekoppelde instelling (“Climate
Prep”) (aircovoorbereiding) (indien
aanwezig)
Als de laadmodus is ingesteld op
“Departure” (vertrek), kan de airco van de
auto (→blz. 372) zo worden ingesteld dat
de airco automatisch wordt ingeschakeld
*
afhankelijk van het ingestelde tijdstip.
Door op voorhand de temperatuur in het
interieur te regelen, kunnen passagiers
direct na het instappen genieten van een
aangenaam klimaat.
*Het inschakelen gebeurt ongeveer
20 minuten voor de ingestelde
vertrektijd.Aan- en uitzetten van “Charge Now” (nu
opladen)
Ook als er maar één laadschema is
opgeslagen, start het laden pas op het
ingestelde tijdstip, zelfs al wordt de
AC-laadkabel aangesloten op de auto. Om
met het laden te beginnen zonder het
ingestelde laadschema te wijzigen moet
“Charge Now” (nu opladen) aangezet
worden om het laadschema tijdelijk te
annuleren en laden na het aansluiten van
de AC-laadkabel mogelijk te maken.
*
*
Als de laadstekker tijdens het laden
wordt verwijderd terwijl er een
laadschema is geregistreerd en “Charge
Now” (nu opladen) “On” (aan) is, gaat
“Charge Now” (nu opladen) “Off” (uit).
Wijzigen van “Next Event” (volgende
geb.)
*1
Het is mogelijk tijdelijk het tijdstip van
het volgende laadschema in te stellen
zonder de geregistreerde
herhalingsinstelling te wijzigen.
*2
*1
“Next Event” (volgende geb.) verwijst
naar het laadschema dat van de
geregistreerde laadschema's het dichtst
bij het actuele tijdstip ligt. Het
laadschema wordt uitgevoerd op basis
van “Next Event” (volgende geb.).
*2Als “Next Event” (volgende geb.) wordt
gewijzigd, wordt het huidige laadschema
tijdelijk genegeerd en wordt het laden
pas uitgevoerd op het tijdstip dat is
vastgelegd bij “Next Event” (volgende
geb.). (Als bijvoorbeeld bij “Next Event”
(volgende geb.) het laden 2 dagen later is
ingesteld, wordt er niet eerder geladen
dan op het tijdstip dat is geregistreerd bij
“Next Event” (volgende geb.), zelfs al zijn
er items geregistreerd in het
laadschema.)
2.2 Laden
126

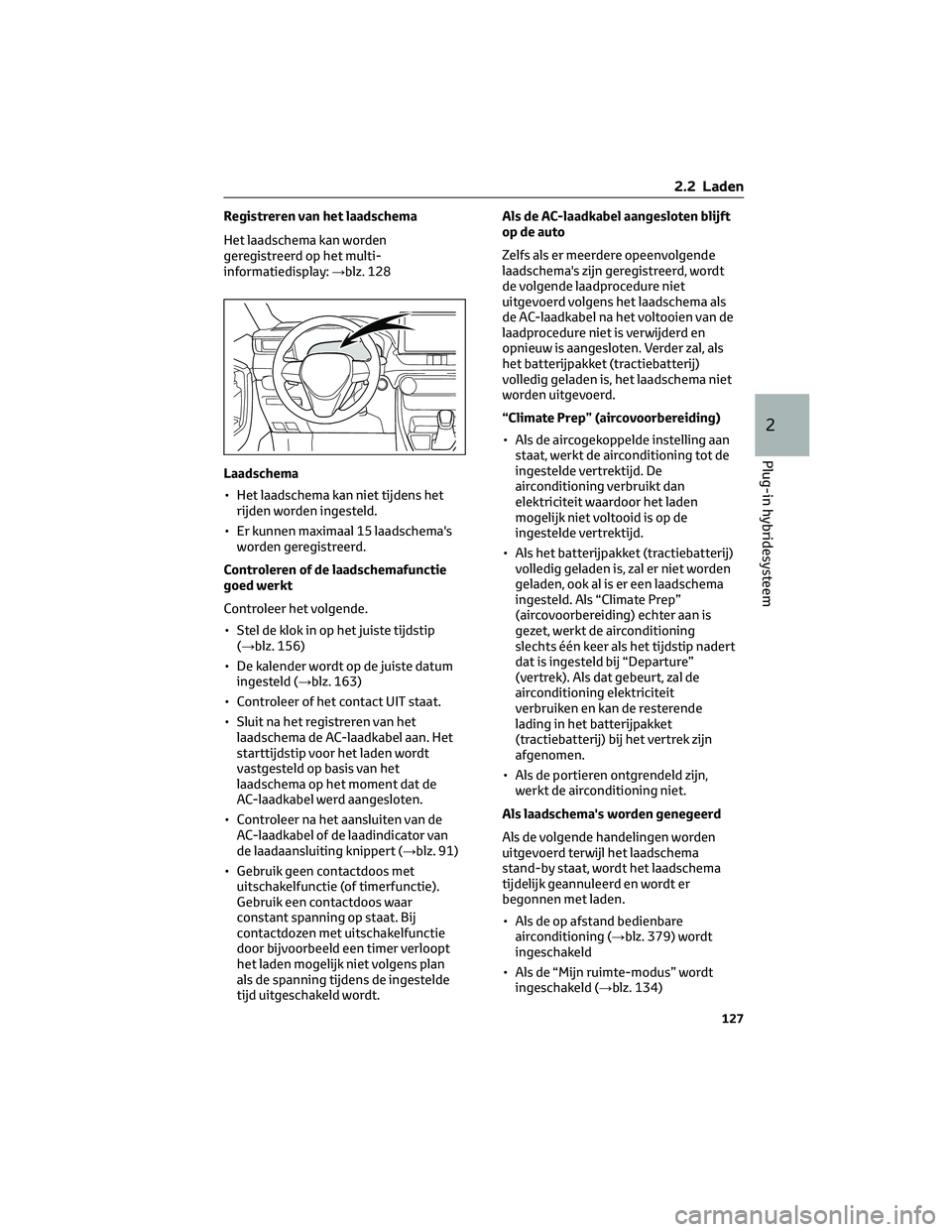

Registreren van het laadschema
Het laadschema kan worden
geregistreerd op het multi-
informatiedisplay:→blz. 128
Laadschema
• Het laadschema kan niet tijdens het
rijden worden ingesteld.
• Er kunnen maximaal 15 laadschema's
worden geregistreerd.
Controleren of de laadschemafunctie
goed werkt
Controleer het volgende.
• Stel de klok in op het juiste tijdstip
(→blz. 156)
• De kalender wordt op de juiste datum
ingesteld (→blz. 163)
• Controleer of het contact UIT staat.
• Sluit na het registreren van het
laadschema de AC-laadkabel aan. Het
starttijdstip voor het laden wordt
vastgesteld op basis van het
laadschema op het moment dat de
AC-laadkabel werd aangesloten.
• Controleer na het aansluiten van de
AC-laadkabel of de laadindicator van
de laadaansluiting knippert (→blz. 91)
• Gebruik geen contactdoos met
uitschakelfunctie (of timerfunctie).
Gebruik een contactdoos waar
constant spanning op staat. Bij
contactdozen met uitschakelfunctie
door bijvoorbeeld een timer verloopt
het laden mogelijk niet volgens plan
als de spanning tijdens de ingestelde
tijd uitgeschakeld wordt.Als de AC-laadkabel aangesloten blijft
op de auto
Zelfs als er meerdere opeenvolgende
laadschema's zijn geregistreerd, wordt
de volgende laadprocedure niet
uitgevoerd volgens het laadschema als
de AC-laadkabel na het voltooien van de
laadprocedure niet is verwijderd en
opnieuw is aangesloten. Verder zal, als
het batterijpakket (tractiebatterij)
volledig geladen is, het laadschema niet
worden uitgevoerd.
“Climate Prep” (aircovoorbereiding)
• Als de aircogekoppelde instelling aan
staat, werkt de airconditioning tot de
ingestelde vertrektijd. De
airconditioning verbruikt dan
elektriciteit waardoor het laden
mogelijk niet voltooid is op de
ingestelde vertrektijd.
• Als het batterijpakket (tractiebatterij)
volledig geladen is, zal er niet worden
geladen, ook al is er een laadschema
ingesteld. Als “Climate Prep”
(aircovoorbereiding) echter aan is
gezet, werkt de airconditioning
slechts één keer als het tijdstip nadert
dat is ingesteld bij “Departure”
(vertrek). Als dat gebeurt, zal de
airconditioning elektriciteit
verbruiken en kan de resterende
lading in het batterijpakket
(tractiebatterij) bij het vertrek zijn
afgenomen.
• Als de portieren ontgrendeld zijn,
werkt de airconditioning niet.
Als laadschema's worden genegeerd
Als de volgende handelingen worden
uitgevoerd terwijl het laadschema
stand-by staat, wordt het laadschema
tijdelijk geannuleerd en wordt er
begonnen met laden.
• Als de op afstand bedienbare
airconditioning (→blz. 379) wordt
ingeschakeld
• Als de “Mijn ruimte-modus” wordt
ingeschakeld (→blz. 134)
2.2 Laden
127
2
Plug-in hybridesysteem

8. Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens
UP op het filter
moeten naar boven wijzen.
9. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhoudsschema. In
gebieden met veel stof of met veel
verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje
of het garantieboekje voor het
onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
WAARSCHUWING!
Bij het vervangen van het
interieurfilter
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan de airconditioning tijdens de
procedure in werking treden, hetgeen
kan leiden tot letsel.
• Controleer of de laadstekker niet is
aangesloten.
Controleer of de laadstekker niet is
aangesloten. De airconditioning
werkt mogelijk door de instelling
“Climate Prep” (voorber. klim.)
(→blz. 126).
• Gebruik de op afstand bedienbare
airconditioning niet
OPMERKING
Bij het gebruik van de airconditioning
Controleer of het interieurfilter
aanwezig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
Bij het verwijderen van het
dashboardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het
dashboardkastje (→blz. 436). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven
procedure wordt gevolgd, kan het
scharnier van het dashboardkastje
beschadigd raken.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen
overmatige kracht uit op de klauwen.
Anders kunnen de klauwen beschadigd
raken.
7.3 Zelf uit te voeren onderhoud
439
7
Onderhoud en verzorging
