dashboard TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

Dashboard (auto's met linkse besturing)
AStartknop blz. 246
Starten van het hybridesysteem/
wijzigen van de modi blz. 246,
blz. 249
Noodstop van het hybridesysteem
blz. 460
Als het hybridesysteem niet gestart
kan worden blz. 498
Waarschuwingsmeldingen blz. 474
BSelectiehendel blz. 250
Wijzigen van de schakelstand blz. 251
Voorzorgsmaatregelen bij slepen
blz. 462
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 252
CTellers blz. 151
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 151,
blz. 156
Waarschuwingslampjes/
controlelampjes blz. 146
Als de waarschuwingslampjes gaan
branden blz. 466
DMulti-informatiedisplay blz. 156
Display blz. 156
Energiemonitor blz. 171
Als een waarschuwingsmelding wordt
weergegeven blz. 474
ERichtingaanwijzerschakelaar blz. 254
Lichtschakelaar blz. 260
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 260
Mistlampen voor/mistachterlicht
blz. 265
FSchakelaar ruitenwissers en
-sproeiers blz. 265
Schakelaar achterruitenwisser en
-sproeier blz. 268
Gebruik blz. 265, blz. 268
Bijvullen van ruitensproeiervloeistof
blz. 420
Waarschuwingsmeldingen blz. 474
GSchakelaar alarmknipperlichten
blz. 460
HOntgrendelingshendel motorkap
blz. 414
Overzicht
11
Overzicht

Dashboard (auto's met rechtse besturing)
AStartknop blz. 246
Starten van het hybridesysteem/
wijzigen van de modi blz. 246,
blz. 249
Noodstop van het hybridesysteem
blz. 460
Als het hybridesysteem niet gestart
kan worden blz. 498
Waarschuwingsmeldingen blz. 474
BSelectiehendel blz. 250
Wijzigen van de schakelstand blz. 251
Voorzorgsmaatregelen bij slepen
blz. 462
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 252
CTellers blz. 151
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 151,
blz. 156
Waarschuwingslampjes/
controlelampjes blz. 146
Als de waarschuwingslampjes gaan
branden blz. 466
DMulti-informatiedisplay blz. 156
Display blz. 156
Energiemonitor blz. 171
Als een waarschuwingsmelding wordt
weergegeven blz. 474
ERichtingaanwijzerschakelaar blz. 254
Lichtschakelaar blz. 260
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 260
Mistlampen voor/mistachterlicht
blz. 265
FSchakelaar ruitenwissers en
-sproeiers blz. 265
Schakelaar achterruitenwisser en
-sproeier blz. 268
Gebruik blz. 265, blz. 268
Bijvullen van ruitensproeiervloeistof
blz. 420
Waarschuwingsmeldingen blz. 474
GSchakelaar alarmknipperlichten
blz. 460
HOntgrendelingshendel motorkap
blz. 414
Overzicht
17
Overzicht

over de kop slaat of bij een aanrijding
van opzij of bij een frontale aanrijding op
lage snelheid.
• Aanrijding van achteren
• Over de kop slaan
Wanneer moet u contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige
In de volgende gevallen zal controle
en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Nadat een of meer airbags zijn
geactiveerd.
• De voorzijde van de auto is
beschadigd of vervormd of de auto
was betrokken bij een ongeval dat niet
van zodanige aard was dat de airbags
vóór werden geactiveerd.• Bij beschadiging of vervorming van
een gedeelte van een portier of het
omliggende gebied, wanneer er een
gat in is gemaakt of bij een ongeval
dat niet van zodanige aard was dat de
side airbags en curtain airbags werden
geactiveerd.
• Bij krassen, scheuren of andere
beschadigingen aan het
stuurwielkussen of het dashboard bij
de voorpassagiersairbag of het
onderste gedeelte van het
instrumentenpaneel.
• Bij krassen, scheuren of andere
beschadigingen aan de zijkant van de
leuning van een voorstoel met een
side airbag.
1 .1 Voor een veilig gebruik
34

• Bij krassen, scheuren of andere
beschadigingen in het deel van de
voor- en achterstijl en de
daklijstbekleding met de SRS-curtain
airbags.
WAARSCHUWING!
Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Alle inzittenden dienen hun
veiligheidsgordel op de juiste manier
te dragen. De airbags zijn
aanvullende middelen die samen
met de veiligheidsgordels gebruikt
moeten worden.
• De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd,
waardoor dodelijk of ernstig letsel
kan ontstaan, vooral wanneer de
bestuurder zich erg dicht bij de
airbag bevindt.
Het gevaarlijkst bij de activering van
de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal
250 mm tot het stuurwiel aan te
houden, hanteert u een veilige
marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel
tot aan uw borstbeen. Als u nu
minder dan 250 mm van de airbag
zit, kunt u uw zitpositie op
verschillende manieren wijzigen:
– Plaats uw stoel zo ver mogelijk
naar achteren terwijl de pedalen
nog goed kunnen worden bediend.
WAARSCHUWING!(Vervolgd)
– Zet de rugleuning iets achterover.
Hoewel auto's verschillen,
verkrijgen veel bestuurders, zelfs
met de bestuurdersstoel helemaal
naar voren, de afstand van
250 mm door simpelweg de
rugleuning iets achterover te
zetten. Als u door het achterover
zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken
om hoger te zitten, of uw stoel
hoger zetten wanneer uw auto
deze mogelijkheid biedt.
– Als het stuurwiel verstelbaar is,
kantel het dan naar beneden.
Hierdoor wijst de airbag naar uw
borst in plaats van naar uw hoofd
en nek.
De stoel dient te worden afgesteld
zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds
goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt
zien.
• De voorpassagiersairbag wordt ook
met een aanzienlijke kracht
geactiveerd waardoor dodelijk of
ernstig letsel kan ontstaan, vooral
wanneer de voorpassagier zich erg
dicht bij de airbag bevindt. De
voorpassagiersstoel dient zo ver
mogelijk van de airbag af te staan,
met de rugleuning rechtop.
• Kinderen die niet goed op de stoel
zitten en/of niet goed vastzitten,
kunnen ernstig letsel oplopen door
een geactiveerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's
of kleine kinderen, maar zet hen
goed vast in een baby- of kinderzitje.
Toyota beveelt ten zeerste aan dat
alle kinderen op de achterstoelen
plaatsnemen en op de juiste wijze
vastzitten. Achterin zitten kinderen
veiliger dan op de
voorpassagiersstoel. (→Blz. 40)
• Ga niet op het puntje van de stoel
zitten en leun niet op het dashboard.
1 .1 Voor een veilig gebruik
35
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolgd)
• Laat een kind niet op de
voorpassagiersstoel staan of bij een
voorpassagier op schoot zitten.
• Sta niet toe dat voorpassagiers
voorwerpen op hun knieën
vasthouden.
• Leun niet tegen het portier, de
dakzijrail en de voor-, midden- en
achterstijl.
• Laat niemand knielen op de
passagiersstoel in de richting van
het portier of hoofd en handen
buiten de auto steken.
WAARSCHUWING!(Vervolgd)
• Bevestig niets aan en laat niets
rusten tegen componenten als het
dashboard, het stuurwielkussen of
het onderste deel van het
dashboard. Dergelijke voorwerpen
kunnen als een projectiel worden
gelanceerd als de
bestuurdersairbag, de
voorpassagiersairbag en de
knie-airbag worden geactiveerd.
• Bevestig niets aan het portier, de
voorruit, de zijruit, de voor- en
achterstijl, de dakzijrail of de
handgreep. (Behalve het label voor
de snelheidsbeperking→blz. 482)
1 .1 Voor een veilig gebruik
36

WAARSCHUWING!(Vervolgd)
• Hang geen kleerhangers of andere
harde voorwerpen aan de
kledinghaakjes. Al deze voorwerpen
kunnen projectielen worden en
dodelijk of ernstig letsel
veroorzaken als de curtain airbags
worden geactiveerd.
• Zorg ervoor dat het gedeelte waar de
knie-airbag wordt geactiveerd niet
door iets wordt afgedekt.
• Gebruik geen accessoires op de
stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn
afdekken omdat dat een negatieve
invloed kan hebben op een juiste
werking van de side airbags.
Dergelijke accessoires kunnen tot
resultaat hebben dat de side airbags
niet op de juiste wijze geactiveerd
worden, helemaal niet geactiveerd
worden of per ongeluk geactiveerd
worden, waardoor ernstig letsel kan
ontstaan.
• Oefen geen overmatige kracht uit op
delen waarin onderdelen van het
airbagsysteem aanwezig zijn of op
de voorportieren. Als dat wel
gebeurt, kunnen er storingen aan de
SRS-airbags ontstaan.
• Raak onderdelen van het
airbagsysteem niet aan direct nadat
de airbags geactiveerd zijn, omdat
deze heet kunnen zijn.
• Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een
veilige manier kunt doen. Als er
poederdeeltjes op uw huid zijn
terechtgekomen, was deze er dan zo
snel mogelijk af om huidirritatie te
voorkomen.
WAARSCHUWING!(Vervolgd)
• Als de delen van de auto waarin
airbags ondergebracht zijn, zoals
het stuurwielkussen en de bekleding
van de voor- en achterstijlen,
beschadigd of gescheurd zijn, laat
deze dan vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit
zonder eerst een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk
worden geactiveerd, waardoor ernstig
letsel kan ontstaan.
• Plaatsen, verwijderen, demonteren
en repareren van de airbags
• Reparatie, aanpassing, verwijdering
of vervanging van stuurwiel,
instrumentenpaneel, dashboard,
stoelen of stoelbekleding, voor-,
midden- en achterstijlen, dakzijrails,
voorportierpanelen,
voorportierbekleding of
luidsprekers in de voorportieren
• Aanpassing van het
voorportierpaneel (bijvoorbeeld een
gat erin maken)
• Reparaties of wijzigingen aan het
voorspatbord, de voorbumper of de
zijkant van het
passagierscompartiment
• Plaatsen van een bullbar,
sneeuwploeg of lier
• Wijzigingen aan de wielophanging
van de auto
• Plaatsen van elektronische
apparatuur als een mobiele
tweewegradio (zend-/
ontvanginstallatie) of CD-speler
1 .1 Voor een veilig gebruik
37
1
Veiligheid en beveiliging

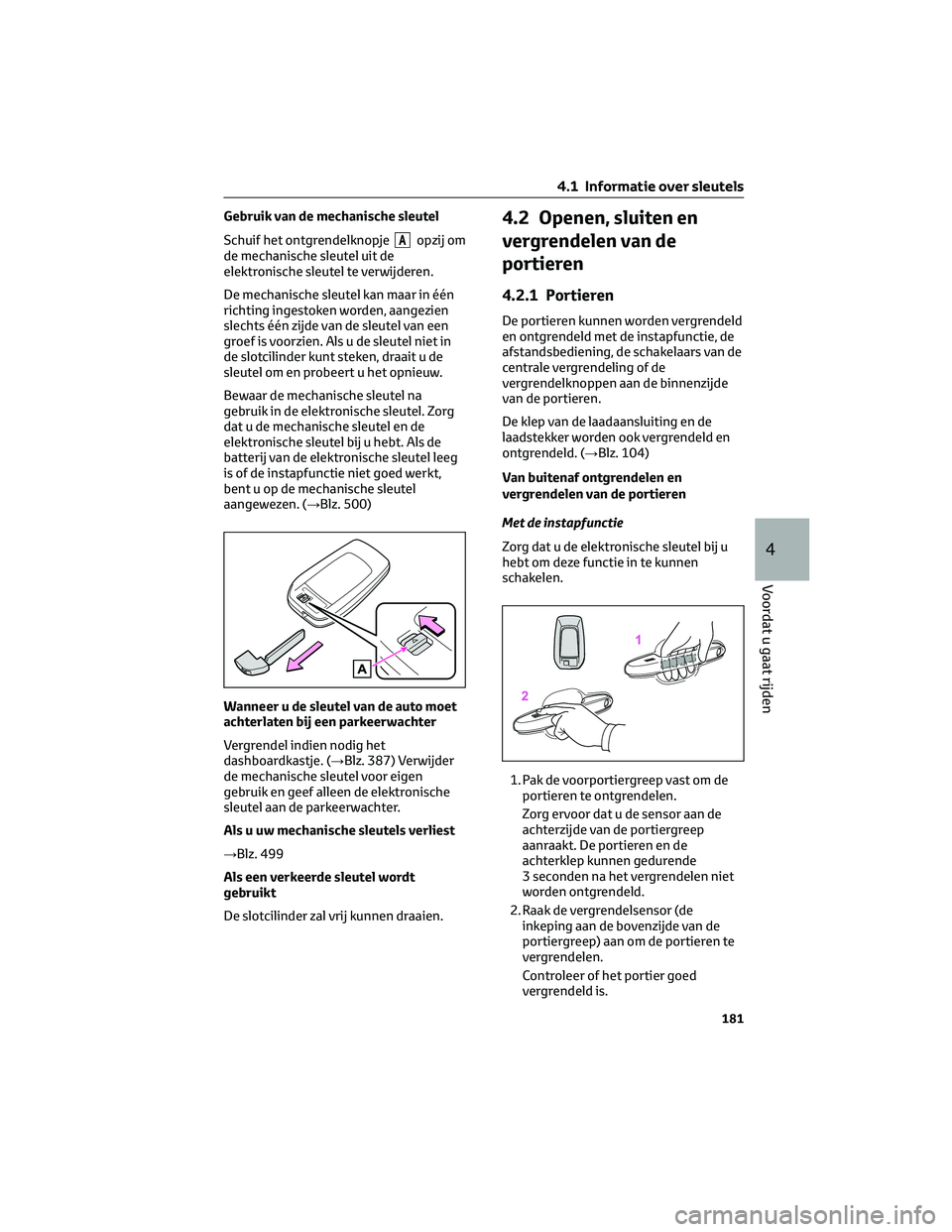

Gebruik van de mechanische sleutel
Schuif het ontgrendelknopje
Aopzij om
de mechanische sleutel uit de
elektronische sleutel te verwijderen.
De mechanische sleutel kan maar in één
richting ingestoken worden, aangezien
slechts één zijde van de sleutel van een
groef is voorzien. Als u de sleutel niet in
de slotcilinder kunt steken, draait u de
sleutel om en probeert u het opnieuw.
Bewaar de mechanische sleutel na
gebruik in de elektronische sleutel. Zorg
dat u de mechanische sleutel en de
elektronische sleutel bij u hebt. Als de
batterij van de elektronische sleutel leeg
is of de instapfunctie niet goed werkt,
bent u op de mechanische sleutel
aangewezen. (→Blz. 500)
Wanneer u de sleutel van de auto moet
achterlaten bij een parkeerwachter
Vergrendel indien nodig het
dashboardkastje. (→Blz. 387) Verwijder
de mechanische sleutel voor eigen
gebruik en geef alleen de elektronische
sleutel aan de parkeerwachter.
Als u uw mechanische sleutels verliest
→Blz. 499
Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
4.2 Openen, sluiten en
vergrendelen van de
portieren
4.2.1 Portieren
De portieren kunnen worden vergrendeld
en ontgrendeld met de instapfunctie, de
afstandsbediening, de schakelaars van de
centrale vergrendeling of de
vergrendelknoppen aan de binnenzijde
van de portieren.
De klep van de laadaansluiting en de
laadstekker worden ook vergrendeld en
ontgrendeld. (→Blz. 104)
Van buitenaf ontgrendelen en
vergrendelen van de portieren
Met de instapfunctie
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1. Pak de voorportiergreep vast om de
portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de
achterzijde van de portiergreep
aanraakt. De portieren en de
achterklep kunnen gedurende
3 seconden na het vergrendelen niet
worden ontgrendeld.
2. Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
portiergreep) aan om de portieren te
vergrendelen.
Controleer of het portier goed
vergrendeld is.
4.1 Informatie over sleutels
181
4
Voordat u gaat rijden

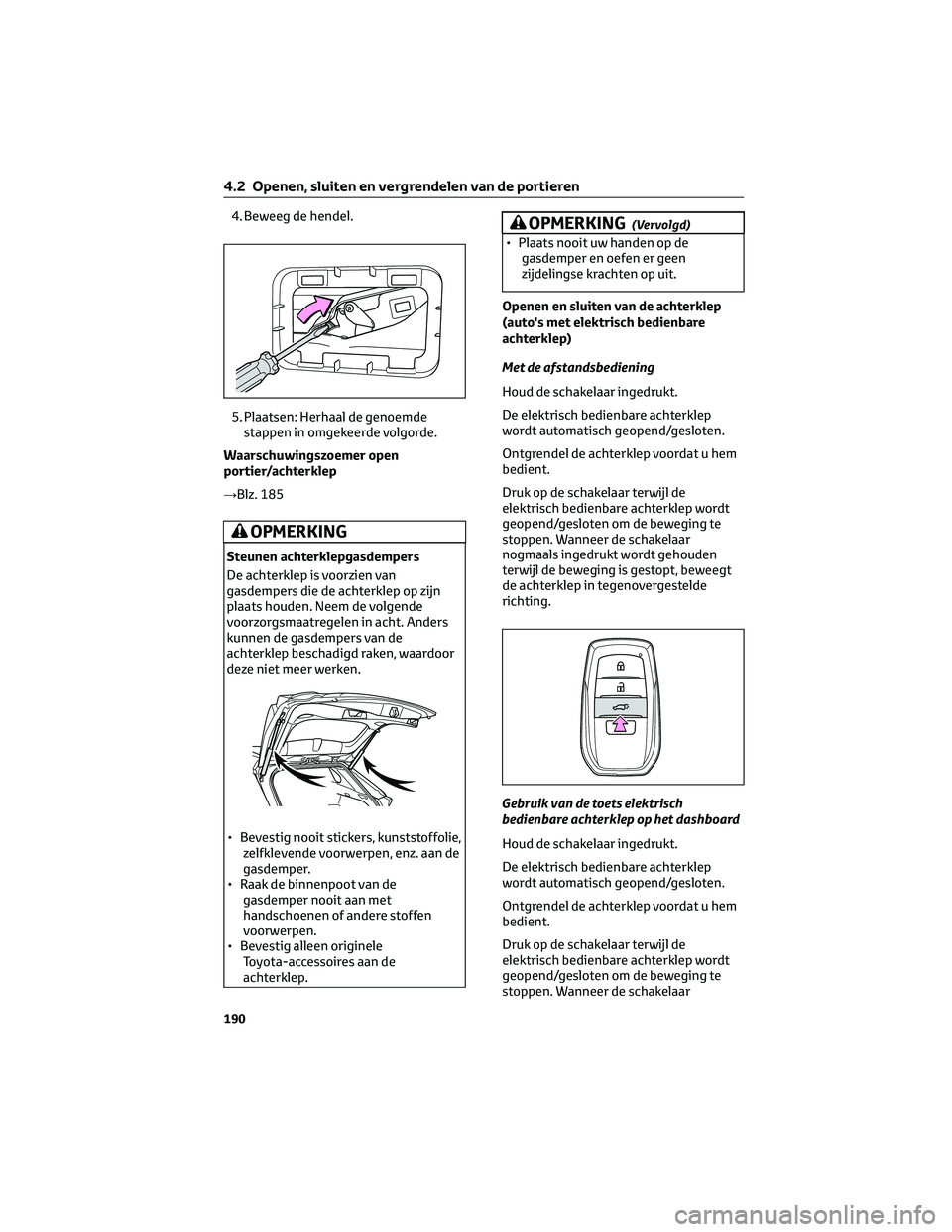

4. Beweeg de hendel.
5. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Waarschuwingszoemer open
portier/achterklep
→Blz. 185
OPMERKING
Steunen achterklepgasdempers
De achterklep is voorzien van
gasdempers die de achterklep op zijn
plaats houden. Neem de volgende
voorzorgsmaatregelen in acht. Anders
kunnen de gasdempers van de
achterklep beschadigd raken, waardoor
deze niet meer werken.
• Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
• Raak de binnenpoot van de
gasdemper nooit aan met
handschoenen of andere stoffen
voorwerpen.
• Bevestig alleen originele
Toyota-accessoires aan de
achterklep.
OPMERKING(Vervolgd)
• Plaats nooit uw handen op de
gasdemper en oefen er geen
zijdelingse krachten op uit.
Openen en sluiten van de achterklep
(auto's met elektrisch bedienbare
achterklep)
Met de afstandsbediening
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
nogmaals ingedrukt wordt gehouden
terwijl de beweging is gestopt, beweegt
de achterklep in tegenovergestelde
richting.
Gebruik van de toets elektrisch
bedienbare achterklep op het dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
4.2 Openen, sluiten en vergrendelen van de portieren
190

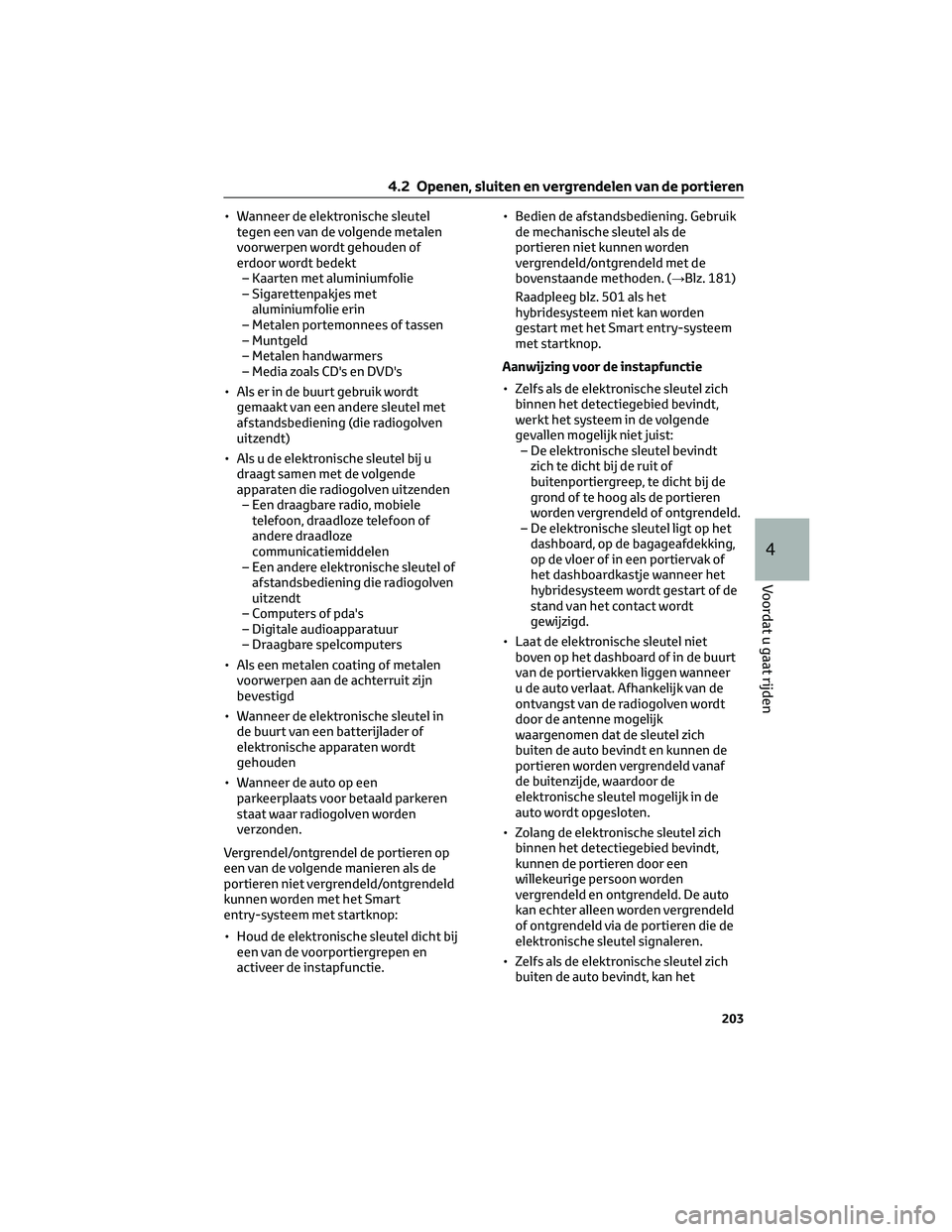

• Wanneer de elektronische sleutel
tegen een van de volgende metalen
voorwerpen wordt gehouden of
erdoor wordt bedekt
– Kaarten met aluminiumfolie
– Sigarettenpakjes met
aluminiumfolie erin
– Metalen portemonnees of tassen
– Muntgeld
– Metalen handwarmers
– Media zoals CD's en DVD's
• Als er in de buurt gebruik wordt
gemaakt van een andere sleutel met
afstandsbediening (die radiogolven
uitzendt)
• Als u de elektronische sleutel bij u
draagt samen met de volgende
apparaten die radiogolven uitzenden
– Een draagbare radio, mobiele
telefoon, draadloze telefoon of
andere draadloze
communicatiemiddelen
– Een andere elektronische sleutel of
afstandsbediening die radiogolven
uitzendt
– Computers of pda's
– Digitale audioapparatuur
– Draagbare spelcomputers
• Als een metalen coating of metalen
voorwerpen aan de achterruit zijn
bevestigd
• Wanneer de elektronische sleutel in
de buurt van een batterijlader of
elektronische apparaten wordt
gehouden
• Wanneer de auto op een
parkeerplaats voor betaald parkeren
staat waar radiogolven worden
verzonden.
Vergrendel/ontgrendel de portieren op
een van de volgende manieren als de
portieren niet vergrendeld/ontgrendeld
kunnen worden met het Smart
entry-systeem met startknop:
• Houd de elektronische sleutel dicht bij
een van de voorportiergrepen en
activeer de instapfunctie.• Bedien de afstandsbediening. Gebruik
de mechanische sleutel als de
portieren niet kunnen worden
vergrendeld/ontgrendeld met de
bovenstaande methoden. (→Blz. 181)
Raadpleeg blz. 501 als het
hybridesysteem niet kan worden
gestart met het Smart entry-systeem
met startknop.
Aanwijzing voor de instapfunctie
• Zelfs als de elektronische sleutel zich
binnen het detectiegebied bevindt,
werkt het systeem in de volgende
gevallen mogelijk niet juist:
– De elektronische sleutel bevindt
zich te dicht bij de ruit of
buitenportiergreep, te dicht bij de
grond of te hoog als de portieren
worden vergrendeld of ontgrendeld.
– De elektronische sleutel ligt op het
dashboard, op de bagageafdekking,
op de vloer of in een portiervak of
het dashboardkastje wanneer het
hybridesysteem wordt gestart of de
stand van het contact wordt
gewijzigd.
• Laat de elektronische sleutel niet
boven op het dashboard of in de buurt
van de portiervakken liggen wanneer
u de auto verlaat. Afhankelijk van de
ontvangst van de radiogolven wordt
door de antenne mogelijk
waargenomen dat de sleutel zich
buiten de auto bevindt en kunnen de
portieren worden vergrendeld vanaf
de buitenzijde, waardoor de
elektronische sleutel mogelijk in de
auto wordt opgesloten.
• Zolang de elektronische sleutel zich
binnen het detectiegebied bevindt,
kunnen de portieren door een
willekeurige persoon worden
vergrendeld en ontgrendeld. De auto
kan echter alleen worden vergrendeld
of ontgrendeld via de portieren die de
elektronische sleutel signaleren.
• Zelfs als de elektronische sleutel zich
buiten de auto bevindt, kan het
4.2 Openen, sluiten en vergrendelen van de portieren
203
4
Voordat u gaat rijden

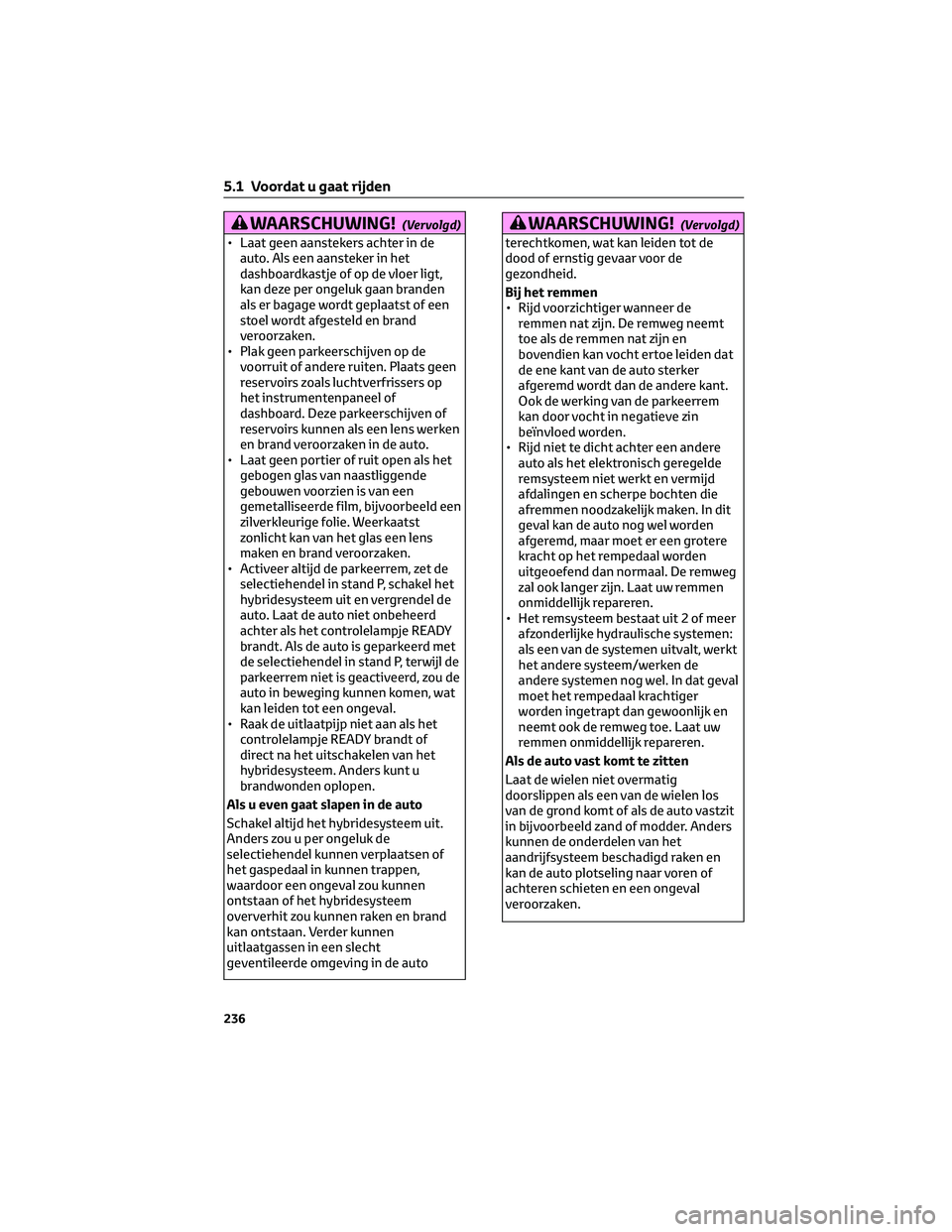

WAARSCHUWING!(Vervolgd)
• Laat geen aanstekers achter in de
auto. Als een aansteker in het
dashboardkastje of op de vloer ligt,
kan deze per ongeluk gaan branden
als er bagage wordt geplaatst of een
stoel wordt afgesteld en brand
veroorzaken.
• Plak geen parkeerschijven op de
voorruit of andere ruiten. Plaats geen
reservoirs zoals luchtverfrissers op
het instrumentenpaneel of
dashboard. Deze parkeerschijven of
reservoirs kunnen als een lens werken
en brand veroorzaken in de auto.
• Laat geen portier of ruit open als het
gebogen glas van naastliggende
gebouwen voorzien is van een
gemetalliseerde film, bijvoorbeeld een
zilverkleurige folie. Weerkaatst
zonlicht kan van het glas een lens
maken en brand veroorzaken.
• Activeer altijd de parkeerrem, zet de
selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de
auto. Laat de auto niet onbeheerd
achter als het controlelampje READY
brandt. Als de auto is geparkeerd met
de selectiehendel in stand P, terwijl de
parkeerrem niet is geactiveerd, zou de
auto in beweging kunnen komen, wat
kan leiden tot een ongeval.
• Raak de uitlaatpijp niet aan als het
controlelampje READY brandt of
direct na het uitschakelen van het
hybridesysteem. Anders kunt u
brandwonden oplopen.
Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit.
Anders zou u per ongeluk de
selectiehendel kunnen verplaatsen of
het gaspedaal in kunnen trappen,
waardoor een ongeval zou kunnen
ontstaan of het hybridesysteem
oververhit zou kunnen raken en brand
kan ontstaan. Verder kunnen
uitlaatgassen in een slecht
geventileerde omgeving in de auto
WAARSCHUWING!(Vervolgd)
terechtkomen, wat kan leiden tot de
dood of ernstig gevaar voor de
gezondheid.
Bij het remmen
• Rijd voorzichtiger wanneer de
remmen nat zijn. De remweg neemt
toe als de remmen nat zijn en
bovendien kan vocht ertoe leiden dat
de ene kant van de auto sterker
afgeremd wordt dan de andere kant.
Ook de werking van de parkeerrem
kan door vocht in negatieve zin
beïnvloed worden.
• Rijd niet te dicht achter een andere
auto als het elektronisch geregelde
remsysteem niet werkt en vermijd
afdalingen en scherpe bochten die
afremmen noodzakelijk maken. In dit
geval kan de auto nog wel worden
afgeremd, maar moet er een grotere
kracht op het rempedaal worden
uitgeoefend dan normaal. De remweg
zal ook langer zijn. Laat uw remmen
onmiddellijk repareren.
• Het remsysteem bestaat uit 2 of meer
afzonderlijke hydraulische systemen:
als een van de systemen uitvalt, werkt
het andere systeem/werken de
andere systemen nog wel. In dat geval
moet het rempedaal krachtiger
worden ingetrapt dan gewoonlijk en
neemt ook de remweg toe. Laat uw
remmen onmiddellijk repareren.
Als de auto vast komt te zitten
Laat de wielen niet overmatig
doorslippen als een van de wielen los
van de grond komt of als de auto vastzit
in bijvoorbeeld zand of modder. Anders
kunnen de onderdelen van het
aandrijfsysteem beschadigd raken en
kan de auto plotseling naar voren of
achteren schieten en een ongeval
veroorzaken.
5.1 Voordat u gaat rijden
236
