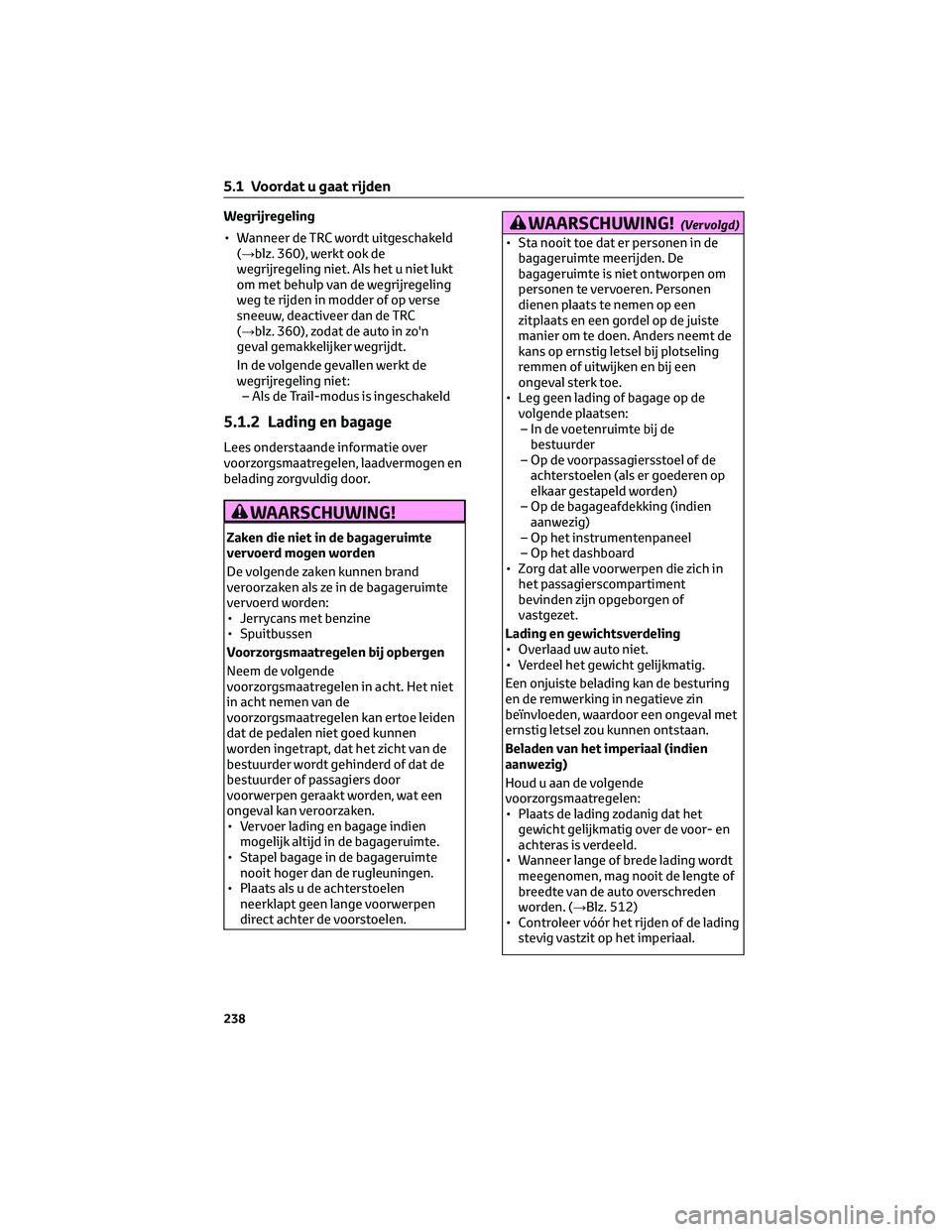

Wegrijregeling
• Wanneer de TRC wordt uitgeschakeld
(→blz. 360), werkt ook de
wegrijregeling niet. Als het u niet lukt
om met behulp van de wegrijregeling
weg te rijden in modder of op verse
sneeuw, deactiveer dan de TRC
(→blz. 360), zodat de auto in zo'n
geval gemakkelijker wegrijdt.
In de volgende gevallen werkt de
wegrijregeling niet:
– Als de Trail-modus is ingeschakeld
5.1.2 Lading en bagage
Lees onderstaande informatie over
voorzorgsmaatregelen, laadvermogen en
belading zorgvuldig door.
WAARSCHUWING!
Zaken die niet in de bagageruimte
vervoerd mogen worden
De volgende zaken kunnen brand
veroorzaken als ze in de bagageruimte
vervoerd worden:
• Jerrycans met benzine
• Spuitbussen
Voorzorgsmaatregelen bij opbergen
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan ertoe leiden
dat de pedalen niet goed kunnen
worden ingetrapt, dat het zicht van de
bestuurder wordt gehinderd of dat de
bestuurder of passagiers door
voorwerpen geraakt worden, wat een
ongeval kan veroorzaken.
• Vervoer lading en bagage indien
mogelijk altijd in de bagageruimte.
• Stapel bagage in de bagageruimte
nooit hoger dan de rugleuningen.
• Plaats als u de achterstoelen
neerklapt geen lange voorwerpen
direct achter de voorstoelen.
WAARSCHUWING!(Vervolgd)
• Sta nooit toe dat er personen in de
bagageruimte meerijden. De
bagageruimte is niet ontworpen om
personen te vervoeren. Personen
dienen plaats te nemen op een
zitplaats en een gordel op de juiste
manier om te doen. Anders neemt de
kans op ernstig letsel bij plotseling
remmen of uitwijken en bij een
ongeval sterk toe.
• Leg geen lading of bagage op de
volgende plaatsen:
– In de voetenruimte bij de
bestuurder
– Op de voorpassagiersstoel of de
achterstoelen (als er goederen op
elkaar gestapeld worden)
– Op de bagageafdekking (indien
aanwezig)
– Op het instrumentenpaneel
– Op het dashboard
• Zorg dat alle voorwerpen die zich in
het passagierscompartiment
bevinden zijn opgeborgen of
vastgezet.
Lading en gewichtsverdeling
• Overlaad uw auto niet.
• Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing
en de remwerking in negatieve zin
beïnvloeden, waardoor een ongeval met
ernstig letsel zou kunnen ontstaan.
Beladen van het imperiaal (indien
aanwezig)
Houd u aan de volgende
voorzorgsmaatregelen:
• Plaats de lading zodanig dat het
gewicht gelijkmatig over de voor- en
achteras is verdeeld.
• Wanneer lange of brede lading wordt
meegenomen, mag nooit de lengte of
breedte van de auto overschreden
worden. (→Blz. 512)
• Controleer vóór het rijden of de lading
stevig vastzit op het imperiaal.
5.1 Voordat u gaat rijden
238

WAARSCHUWING!
Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile
helling. De Brake Hold-functie kan de
remmen in een dergelijke situatie
mogelijk niet vasthouden.
Mogelijk wordt het systeem ook niet
geactiveerd, afhankelijk van de hoek
van de helling.
Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet
stilhouden wanneer de banden hun
grip hebben verloren. Gebruik het
systeem niet wanneer u stilhoudt op
een glad wegdek.
OPMERKING
Bij het parkeren
Het Brake Hold-systeem is niet
ontworpen voor langdurig gebruik bij
het parkeren van de auto. Als u het
contact UIT zet terwijl het systeem de
remmen vasthoudt, worden de remmen
mogelijk gelost, waardoor de auto in
beweging komt. Trap het rempedaal in,
zet de selectiehendel in stand P en
activeer de parkeerrem wanneer u de
startknop bedient.
5.3 Bedienen van
verlichting en ruitenwissers
5.3.1 Lichtschakelaar
De koplampen kunnen handmatig of
automatisch worden bediend.
Inschakelen van de koplampen
Bedien de schakelaar
om de
verlichting als volgt in te schakelen:1.
De parkeerlichten voor,
achterlichten, kentekenplaat- en
dashboardverlichting gaan branden.
2.
De koplampen en alle verlichting
die hierboven genoemd is, gaan
branden.
3.
De koplampen, de
dagrijverlichting (→blz. 260) en alle
verlichting die hieronder genoemd is,
worden automatisch in- en
uitgeschakeld.
De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers wordt
de dagrijverlichting automatisch
ingeschakeld als het hybridesysteem
wordt gestart en de parkeerrem wordt
gedeactiveerd met de lichtschakelaar in
de stand
. (Brandt helderder dan de
parkeerlichten voor.) Dagrijverlichting is
niet ontworpen voor gebruik in het
donker.
Sensor koplampregeling
De werking van de sensor kan in
negatieve zin beïnvloed worden als er iets
over de sensor heen geplaatst wordt of
als er iets op de ruit wordt aangebracht
waardoor de sensor wordt afgeschermd.
5.2 Rijprocedures
260

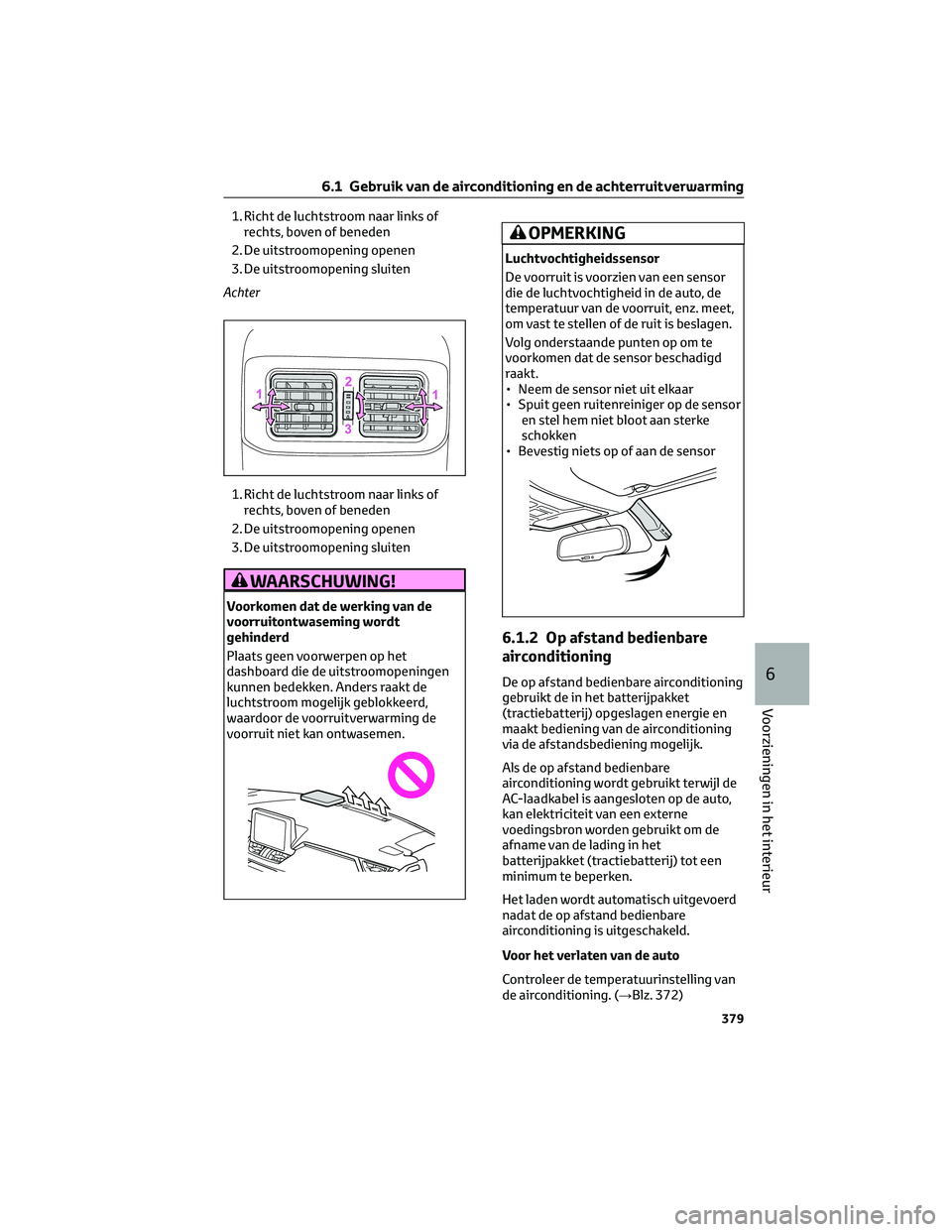

1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluiten
Achter
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluiten
WAARSCHUWING!
Voorkomen dat de werking van de
voorruitontwaseming wordt
gehinderd
Plaats geen voorwerpen op het
dashboard die de uitstroomopeningen
kunnen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
OPMERKING
Luchtvochtigheidssensor
De voorruit is voorzien van een sensor
die de luchtvochtigheid in de auto, de
temperatuur van de voorruit, enz. meet,
om vast te stellen of de ruit is beslagen.
Volg onderstaande punten op om te
voorkomen dat de sensor beschadigd
raakt.
• Neem de sensor niet uit elkaar
• Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke
schokken
• Bevestig niets op of aan de sensor
6.1.2 Op afstand bedienbare
airconditioning
De op afstand bedienbare airconditioning
gebruikt de in het batterijpakket
(tractiebatterij) opgeslagen energie en
maakt bediening van de airconditioning
via de afstandsbediening mogelijk.
Als de op afstand bedienbare
airconditioning wordt gebruikt terwijl de
AC-laadkabel is aangesloten op de auto,
kan elektriciteit van een externe
voedingsbron worden gebruikt om de
afname van de lading in het
batterijpakket (tractiebatterij) tot een
minimum te beperken.
Het laden wordt automatisch uitgevoerd
nadat de op afstand bedienbare
airconditioning is uitgeschakeld.
Voor het verlaten van de auto
Controleer de temperatuurinstelling van
de airconditioning. (→Blz. 372)
6.1 Gebruik van de airconditioning en de achterruitverwarming
379
6
Voorzieningen in het interieur

ingeschakeld, afhankelijk van de kracht
en de omstandigheden van de
aanrijding.)
Persoonlijke voorkeursinstellingen
De instellingen (bijv. de tijd die verstrijkt
voordat de verlichting uit gaat) kunnen
worden gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 530)
OPMERKING
Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer
ingeschakeld dan noodzakelijk is als het
hybridesysteem niet is ingeschakeld.

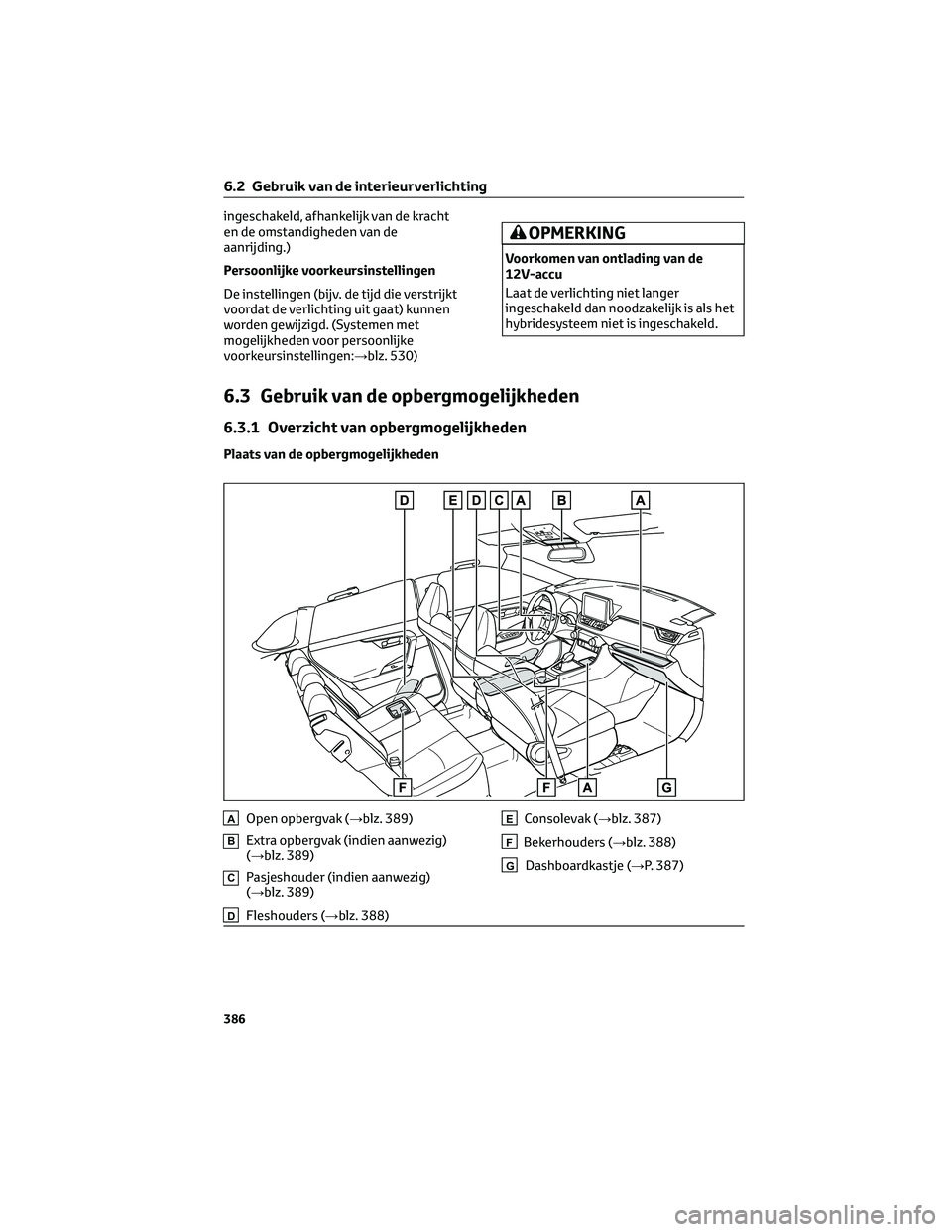

6.3 Gebruik van de opbergmogelijkheden
6.3.1 Overzicht van opbergmogelijkheden
Plaats van de opbergmogelijkheden
AOpen opbergvak (→blz. 389)
BExtra opbergvak (indien aanwezig)
(→blz. 389)
CPasjeshouder (indien aanwezig)
(→blz. 389)
DFleshouders (→blz. 388)
EConsolevak (→blz. 387)
FBekerhouders (→blz. 388)
GDashboardkastje (→P. 387)
6.2 Gebruik van de interieurverlichting
386

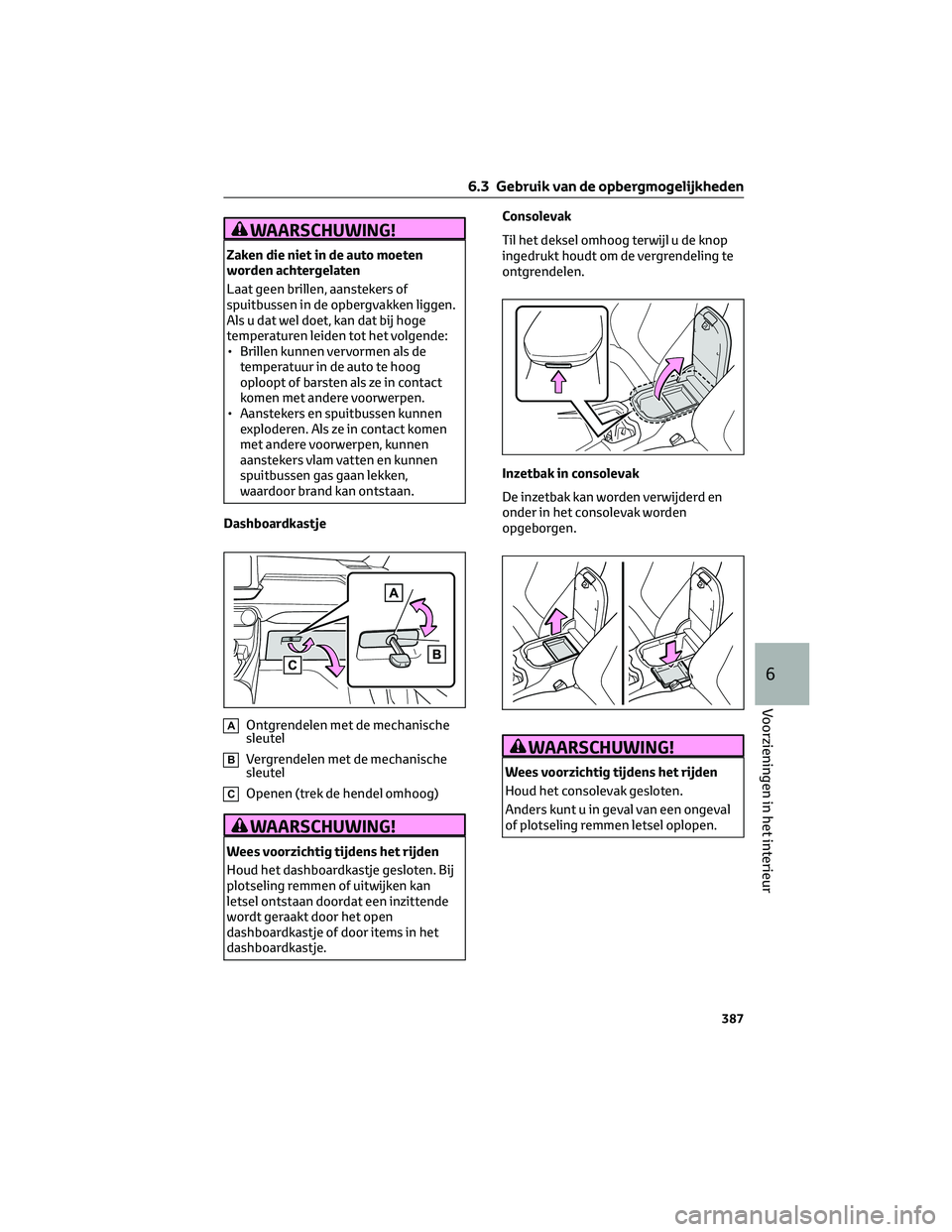

WAARSCHUWING!
Zaken die niet in de auto moeten
worden achtergelaten
Laat geen brillen, aanstekers of
spuitbussen in de opbergvakken liggen.
Als u dat wel doet, kan dat bij hoge
temperaturen leiden tot het volgende:
• Brillen kunnen vervormen als de
temperatuur in de auto te hoog
oploopt of barsten als ze in contact
komen met andere voorwerpen.
• Aanstekers en spuitbussen kunnen
exploderen. Als ze in contact komen
met andere voorwerpen, kunnen
aanstekers vlam vatten en kunnen
spuitbussen gas gaan lekken,
waardoor brand kan ontstaan.
Dashboardkastje
AOntgrendelen met de mechanische
sleutel
BVergrendelen met de mechanische
sleutel
COpenen (trek de hendel omhoog)
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij
plotseling remmen of uitwijken kan
letsel ontstaan doordat een inzittende
wordt geraakt door het open
dashboardkastje of door items in het
dashboardkastje.Consolevak
Til het deksel omhoog terwijl u de knop
ingedrukt houdt om de vergrendeling te
ontgrendelen.
Inzetbak in consolevak
De inzetbak kan worden verwijderd en
onder in het consolevak worden
opgeborgen.
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Houd het consolevak gesloten.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
6.3 Gebruik van de opbergmogelijkheden
387
6
Voorzieningen in het interieur

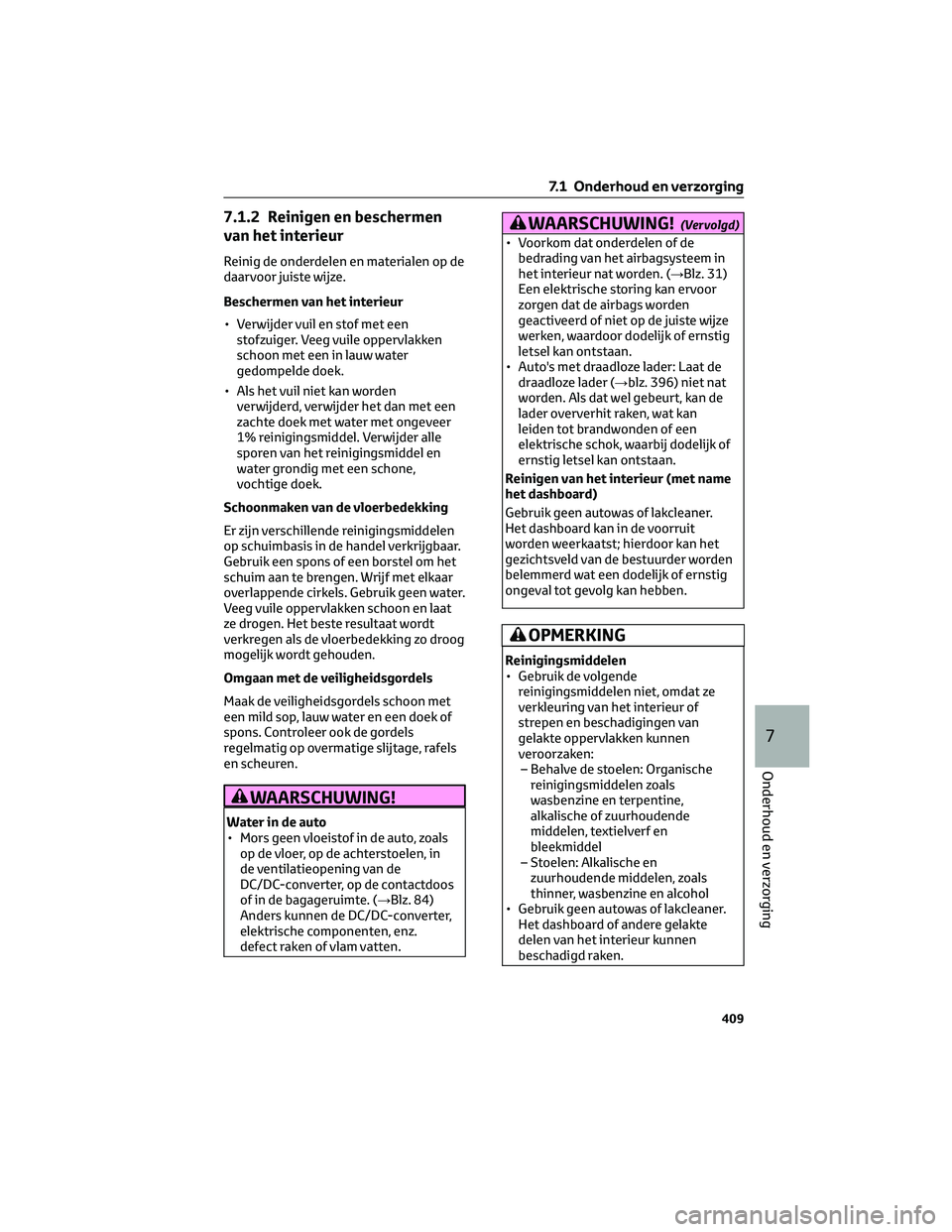

7.1.2 Reinigen en beschermen
van het interieur
Reinig de onderdelen en materialen op de
daarvoor juiste wijze.
Beschermen van het interieur
• Verwijder vuil en stof met een
stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
• Als het vuil niet kan worden
verwijderd, verwijder het dan met een
zachte doek met water met ongeveer
1% reinigingsmiddel. Verwijder alle
sporen van het reinigingsmiddel en
water grondig met een schone,
vochtige doek.
Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat
ze drogen. Het beste resultaat wordt
verkregen als de vloerbedekking zo droog
mogelijk wordt gehouden.
Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
WAARSCHUWING!
Water in de auto
• Mors geen vloeistof in de auto, zoals
op de vloer, op de achterstoelen, in
de ventilatieopening van de
DC/DC-converter, op de contactdoos
of in de bagageruimte. (→Blz. 84)
Anders kunnen de DC/DC-converter,
elektrische componenten, enz.
defect raken of vlam vatten.
WAARSCHUWING!(Vervolgd)
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. (→Blz. 31)
Een elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met draadloze lader: Laat de
draadloze lader (→blz. 396) niet nat
worden. Als dat wel gebeurt, kan de
lader oververhit raken, wat kan
leiden tot brandwonden of een
elektrische schok, waarbij dodelijk of
ernstig letsel kan ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
7.1 Onderhoud en verzorging
409
7
Onderhoud en verzorging

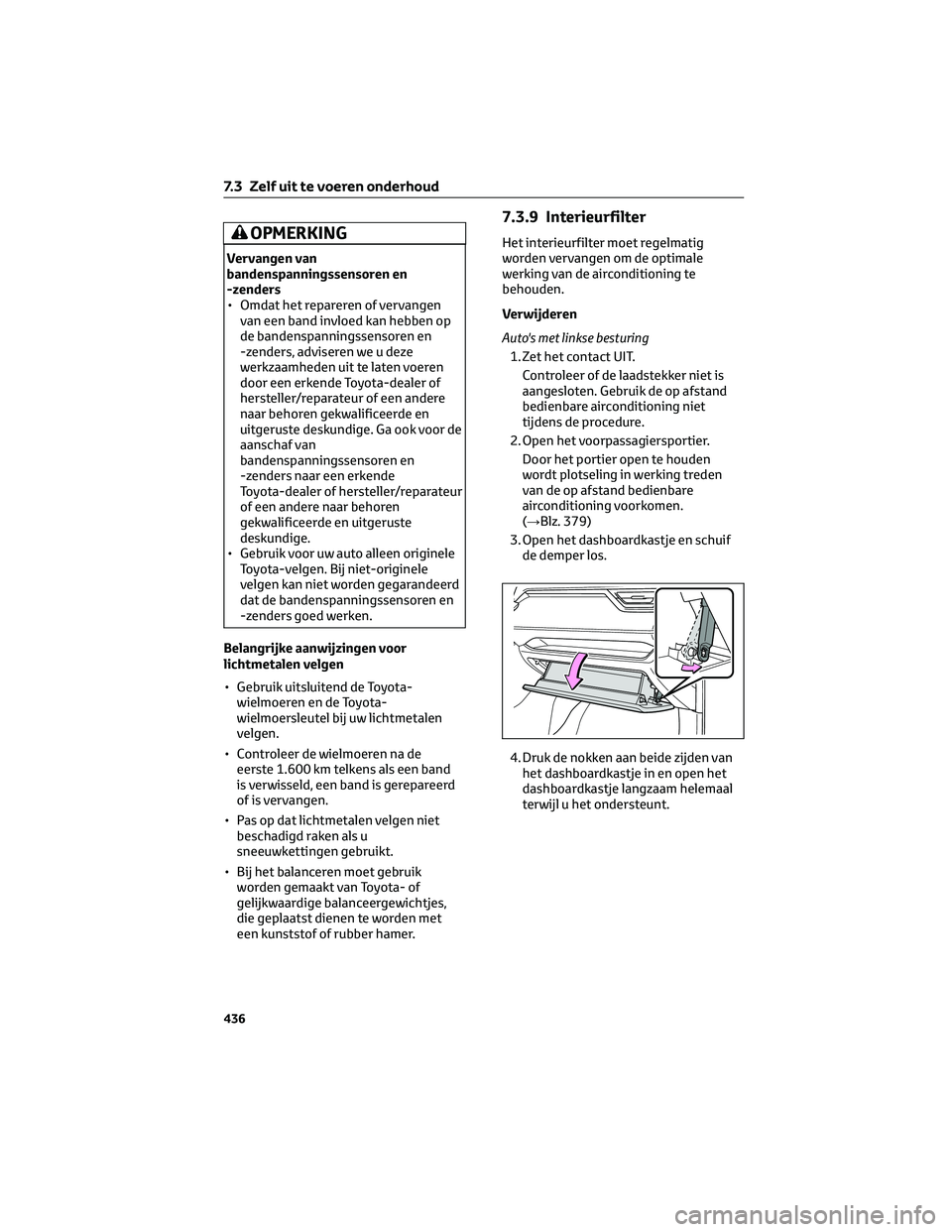

OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Ga ook voor de
aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
• Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-
wielmoersleutel bij uw lichtmetalen
velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
7.3.9 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
Auto's met linkse besturing
1. Zet het contact UIT.
Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
2. Open het voorpassagiersportier.
Door het portier open te houden
wordt plotseling in werking treden
van de op afstand bedienbare
airconditioning voorkomen.
(→Blz. 379)
3. Open het dashboardkastje en schuif
de demper los.
4. Druk de nokken aan beide zijden van
het dashboardkastje in en open het
dashboardkastje langzaam helemaal
terwijl u het ondersteunt.
7.3 Zelf uit te voeren onderhoud
436

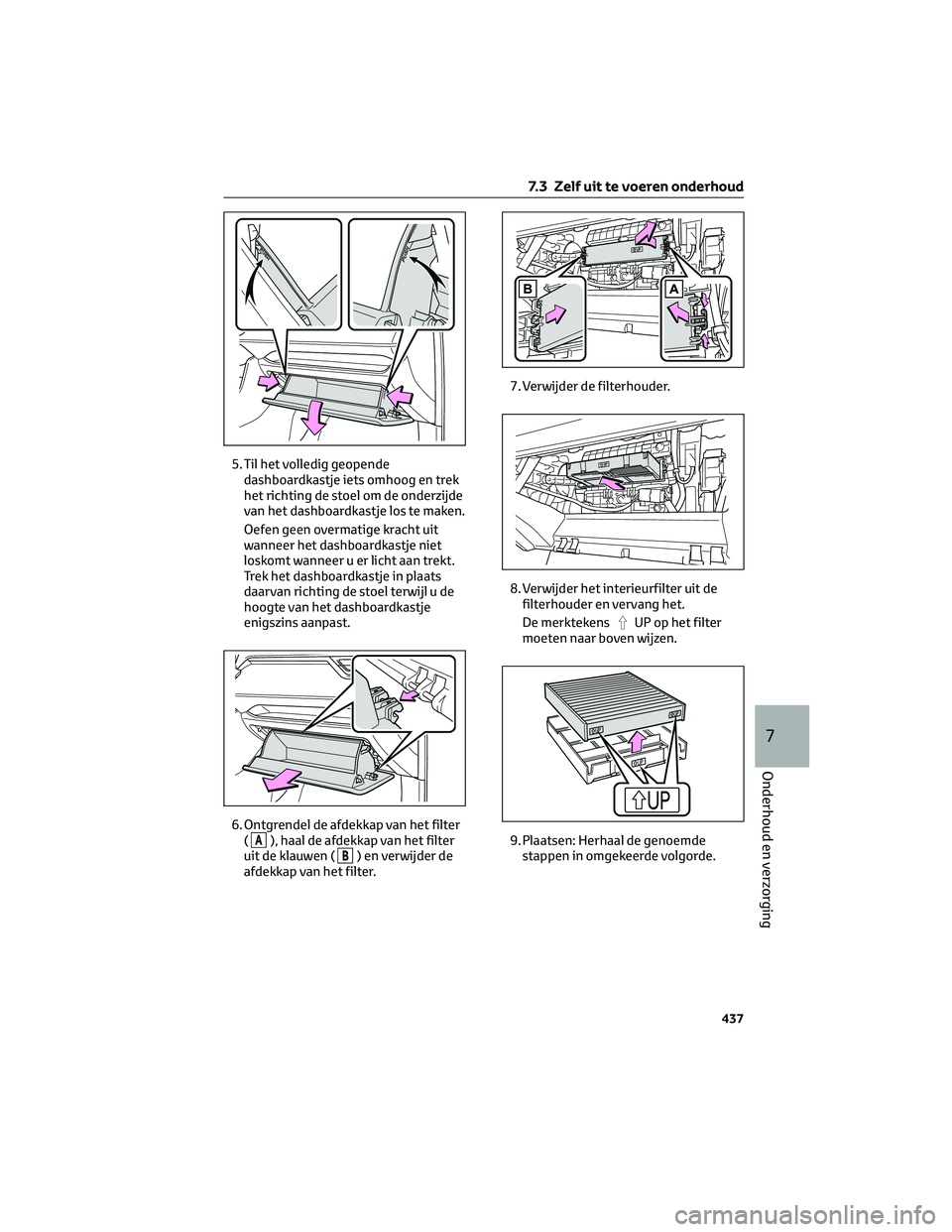

5. Til het volledig geopende
dashboardkastje iets omhoog en trek
het richting de stoel om de onderzijde
van het dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
6. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.7. Verwijder de filterhouder.
8. Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens
UP op het filter
moeten naar boven wijzen.
9. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
7.3 Zelf uit te voeren onderhoud
437
7
Onderhoud en verzorging

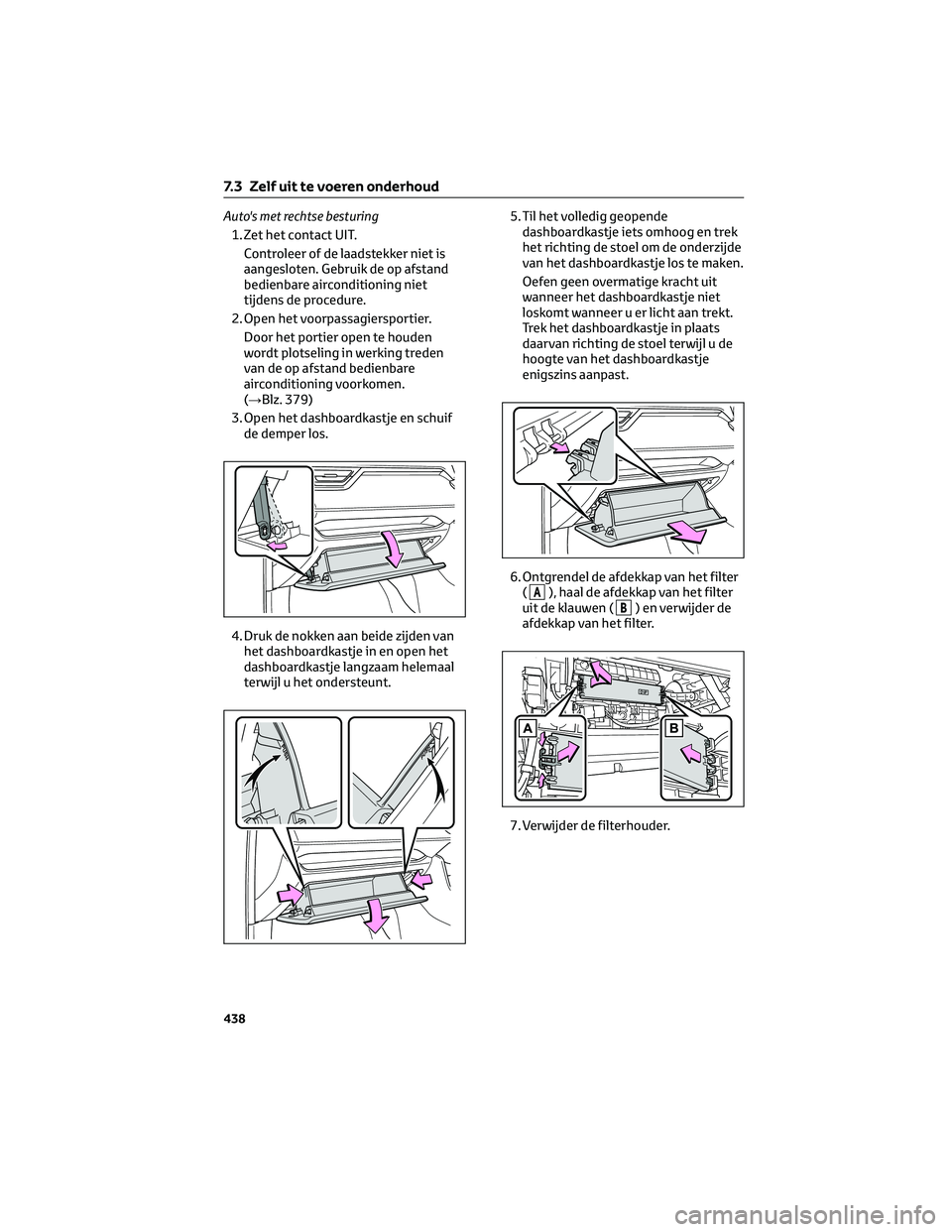

Auto's met rechtse besturing
1. Zet het contact UIT.
Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
2. Open het voorpassagiersportier.
Door het portier open te houden
wordt plotseling in werking treden
van de op afstand bedienbare
airconditioning voorkomen.
(→Blz. 379)
3. Open het dashboardkastje en schuif
de demper los.
4. Druk de nokken aan beide zijden van
het dashboardkastje in en open het
dashboardkastje langzaam helemaal
terwijl u het ondersteunt.5. Til het volledig geopende
dashboardkastje iets omhoog en trek
het richting de stoel om de onderzijde
van het dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
6. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
7. Verwijder de filterhouder.
7.3 Zelf uit te voeren onderhoud
438

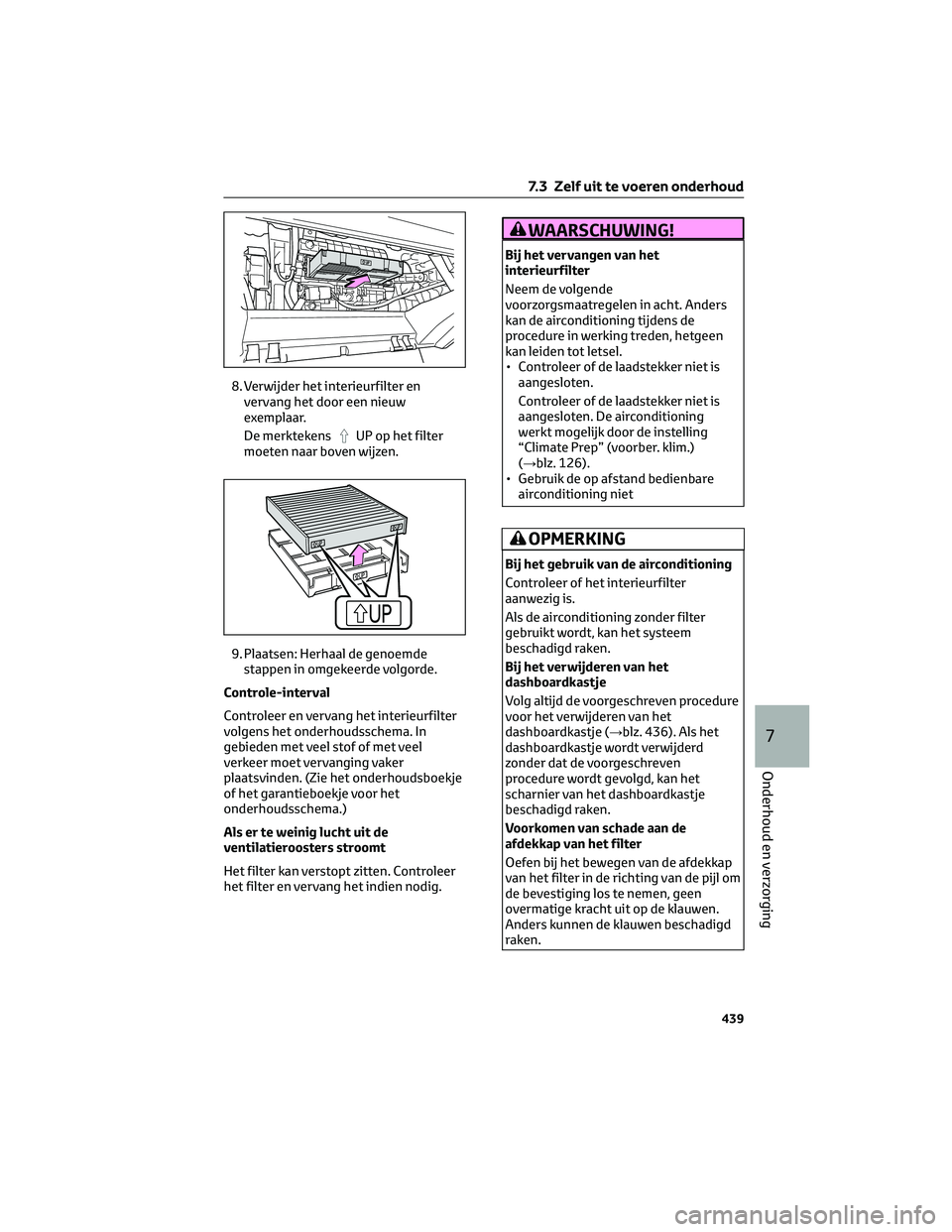

8. Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens
UP op het filter
moeten naar boven wijzen.
9. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhoudsschema. In
gebieden met veel stof of met veel
verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje
of het garantieboekje voor het
onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
WAARSCHUWING!
Bij het vervangen van het
interieurfilter
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan de airconditioning tijdens de
procedure in werking treden, hetgeen
kan leiden tot letsel.
• Controleer of de laadstekker niet is
aangesloten.
Controleer of de laadstekker niet is
aangesloten. De airconditioning
werkt mogelijk door de instelling
“Climate Prep” (voorber. klim.)
(→blz. 126).
• Gebruik de op afstand bedienbare
airconditioning niet
OPMERKING
Bij het gebruik van de airconditioning
Controleer of het interieurfilter
aanwezig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
Bij het verwijderen van het
dashboardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het
dashboardkastje (→blz. 436). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven
procedure wordt gevolgd, kan het
scharnier van het dashboardkastje
beschadigd raken.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen
overmatige kracht uit op de klauwen.
Anders kunnen de klauwen beschadigd
raken.
7.3 Zelf uit te voeren onderhoud
439
7
Onderhoud en verzorging
