• Als de schakelaar van de
voorruitontwaseming is ingedrukt.
(→Blz. 373)
• Als het systeem vaststelt dat de
benzinemotor gestart moet worden.
*1De benzinemotor treedt mogelijk ook
in werking in andere dan de
bovenstaande gevallen, afhankelijk van
de omstandigheden.
*2Tijdens het rijden in de AUTO
EV-/HV-modus. Zelfs in de EV-modus
wordt de benzinemotor mogelijk
gestart, afhankelijk van de conditie van
het batterijpakket (tractiebatterij).
Als “Engine Started to Protect System
EV driving unavailable” (motor gestart
om systeem te beschermen, elektrisch
rijden niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven
Elektrisch rijden wordt mogelijk
uitgeschakeld om het hybridesysteem,
enz. te beschermen.
Blijf in dat geval rijden met
ingeschakelde benzinemotor totdat
automatisch wordt teruggekeerd naar
elektrisch rijden.
Omstandigheden waarin de
benzinemotor mogelijk niet wordt
uitgeschakeld
De benzinemotor wordt automatisch
gestart en uitgeschakeld. Hij wordt
echter onder de volgende
omstandigheden mogelijk niet
automatisch uitgeschakeld
*:
• Tijdens de opwarmfase van de
benzinemotor
• Tijdens het opladen van het
batterijpakket (tractiebatterij)
• Als de temperatuur van het
batterijpakket (tractiebatterij) hoog
of laag is
• Als de schakelaar van de
voorruitontwaseming is ingedrukt.
(→Blz. 373)
*Afhankelijk van de omstandigheden
wordt de benzinemotor mogelijk ook
niet automatisch uitgeschakeld in
andere dan de hiervoor genoemde
situaties.
Geluiden en trillingen die kenmerkend
zijn voor een plug-in hybrideauto
Mogelijk zijn er geen motorgeluiden
hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het
controlelampje READY brandt. Activeer
na het parkeren uit
veiligheidsoverwegingen de parkeerrem
en zet de selectiehendel in stand P.
De volgende geluiden of trillingen
kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze
duiden niet op een defect:
• Er kunnen motorgeluiden hoorbaar
zijn uit het motorcompartiment.
• Als het hybridesysteem wordt in- of
uitgeschakeld, kunnen er geluiden
hoorbaar zijn die afkomstig zijn van
het batterijpakket (tractiebatterij).
• Bij het inschakelen of uitschakelen
van het hybridesysteem zijn er
mogelijk werkingsgeluiden van het
relais te horen, zoals een klik of een
vaag gerammel, dat afkomstig is van
het batterijpakket (tractiebatterij)
achter de achterstoelen.
• Als de achterklep open is, kunnen er
geluiden van het hybridesysteem
hoorbaar zijn.
• Als de benzinemotor start of stopt, bij
rijden met lage snelheden of als de
motor met stationair toerental draait,
kunnen er geluiden hoorbaar zijn van
de transmissie.
• Bij sterk accelereren kunnen er
motorgeluiden hoorbaar zijn.
• Als het rempedaal wordt ingetrapt of
het gaspedaal wordt losgelaten,
kunnen er geluiden hoorbaar zijn die
worden veroorzaakt door het
regeneratief remmen.
2.1 Plug-in hybridesysteem
77
2
Plug-in hybridesysteem

FHybride eco-gebied (HV-modus)
Laat zien dat er niet vaak gebruik
wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder
verschillende omstandigheden.
*Met “regenereren” wordt in deze
handleiding het omzetten van
bewegingsenergie van de auto in
elektrische energie bedoeld.
In de volgende situatie werkt de
hybridesysteemindicator niet.
• Het controlelampje READY brandt
niet.
• De selectiehendel staat in een andere
stand dan D of S.
Weergave buitentemperatuur
• Onder de volgende omstandigheden
wordt mogelijk niet de juiste
buitentemperatuur weergegeven of
duurt het langer voordat de weergave
wordt gewijzigd.
– Wanneer de auto stilstaat (inclusief
wanneer “Mijn ruimte-modus”
wordt gebruikt) of met lage
snelheid rijdt (lager dan 20 km/h)
– Wanneer de buitentemperatuur
plotseling verandert (bijvoorbeeld
bij het in- of uitrijden van een
garage of tunnel)
• Wanneer -- of E wordt weergegeven,
zit er mogelijk een storing in het
systeem. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Geeft de buitentemperatuur aan
binnen het bereik -40°C tot 50°C.
• Wanneer de buitentemperatuur
ongeveer 3°C of lager is, gaat het
controlelampje
gedurende
10 seconden knipperen en blijft
daarna branden.LCD-scherm
→Blz. 157
Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de
weergave van het instrumentenpaneel)
kunnen worden gewijzigd op het scherm
van het multi-informatiedisplay.
(→Blz. 163)
WAARSCHUWING!
Informatiedisplay bij lage
temperaturen
Laat het interieur van de auto op
temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij
extreem lage temperaturen kan het
display trager reageren en worden
wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het
display. Deze vertraging kan de
bestuurder doen besluiten nogmaals
terug te schakelen, waardoor er snel en
te sterk op de motor wordt afgeremd en
er een aanrijding kan ontstaan,
mogelijk met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
Voorkomen van schade aan de motor
en onderdelen ervan
• Als “Engine Coolant Temp High Stop
in a Safe Place See Owner’s Manual”
(Temp. motorkoelvloeistof hoog. Stop
op een veilige plaats. Zie handleiding)
op het multi-informatiedisplay wordt
weergegeven, is de motor mogelijk
oververhit. Breng in dat geval de auto
zo snel mogelijk op een veilige plaats
tot stilstand en controleer de motor
nadat deze volledig is afgekoeld.
(→Blz. 506)
3.1 Instrumentenpaneel
155
3
Voertuigstatusinformatie en controlelampjes

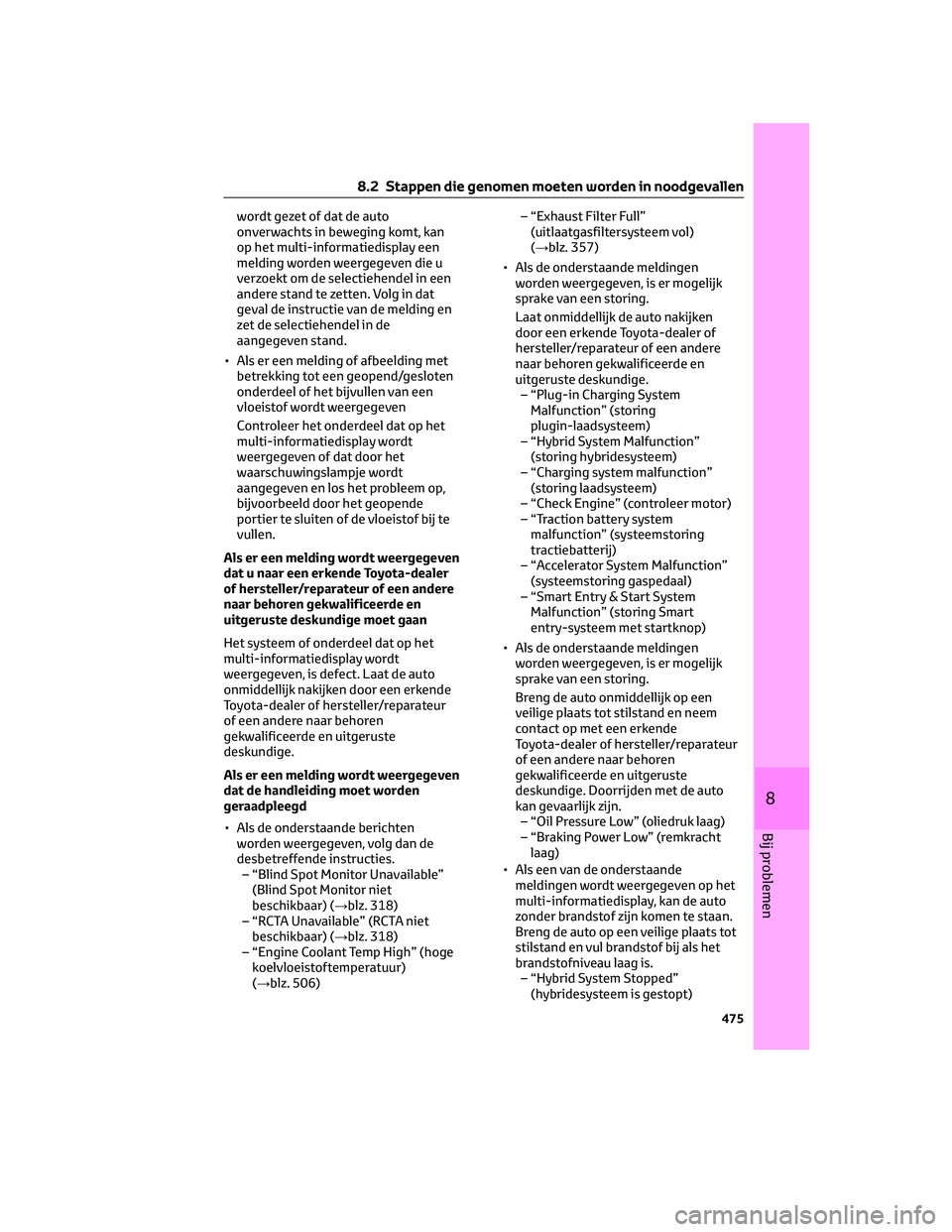

wordt gezet of dat de auto
onverwachts in beweging komt, kan
op het multi-informatiedisplay een
melding worden weergegeven die u
verzoekt om de selectiehendel in een
andere stand te zetten. Volg in dat
geval de instructie van de melding en
zet de selectiehendel in de
aangegeven stand.
• Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een
vloeistof wordt weergegeven
Controleer het onderdeel dat op het
multi-informatiedisplay wordt
weergegeven of dat door het
waarschuwingslampje wordt
aangegeven en los het probleem op,
bijvoorbeeld door het geopende
portier te sluiten of de vloeistof bij te
vullen.
Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt
weergegeven, is defect. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
• Als de onderstaande berichten
worden weergegeven, volg dan de
desbetreffende instructies.
– “Blind Spot Monitor Unavailable”
(Blind Spot Monitor niet
beschikbaar) (→blz. 318)
– “RCTA Unavailable” (RCTA niet
beschikbaar) (→blz. 318)
– “Engine Coolant Temp High” (hoge
koelvloeistoftemperatuur)
(→blz. 506)– “Exhaust Filter Full”
(uitlaatgasfiltersysteem vol)
(→blz. 357)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– “Plug-in Charging System
Malfunction” (storing
plugin-laadsysteem)
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Charging system malfunction”
(storing laadsysteem)
– “Check Engine” (controleer motor)
– “Traction battery system
malfunction” (systeemstoring
tractiebatterij)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction” (storing Smart
entry-systeem met startknop)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Breng de auto onmiddellijk op een
veilige plaats tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
– “Oil Pressure Low” (oliedruk laag)
– “Braking Power Low” (remkracht
laag)
• Als een van de onderstaande
meldingen wordt weergegeven op het
multi-informatiedisplay, kan de auto
zonder brandstof zijn komen te staan.
Breng de auto op een veilige plaats tot
stilstand en vul brandstof bij als het
brandstofniveau laag is.
– “Hybrid System Stopped”
(hybridesysteem is gestopt)
8.2 Stappen die genomen moeten worden in noodgevallen
475
8
Bij problemen

– “Engine Stopped” (motor is
gestopt)
• Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
koeling DC/DC-omvormer. Zie
handleiding) wordt weergegeven, zit
het filter mogelijk verstopt, is de
ventilatieopening mogelijk
geblokkeerd of zit er mogelijk een gat
in het kanaal. Voer daarom de
onderstaande correctieprocedure uit.
– Als de ventilatieopening of het filter
van de DC/DC-converter vuil is, voer
dan de procedures op blz. 440 uit
om ze schoon te maken.
– Als de waarschuwingsmelding
wordt weergegeven wanneer de
ventilatieopening en het filter van
de DC/DC-converter niet vuil zijn,
laat de auto dan nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als “12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” (Storing
12 volt-acculaadsysteem. Stop op een
veilige plaats. Zie handleiding) wordt
weergegeven
Geeft aan dat er een storing aanwezig
is in het laadsysteem van de auto. Zet
de auto aan de kant zodra dit veilig
kan.
Terwijl de melding wordt
weergegeven, wordt de werking van
de airconditioning, enz. mogelijk
gedeeltelijk beperkt om het
energieverbruik van de 12V-accu te
verlagen.Als “Hybrid System Overheated
Output Power Reduced”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven
De melding wordt mogelijk
weergegeven tijdens het rijden onder
zware omstandigheden. (Bijvoorbeeld
wanneer u (achteruit) een lange steile
helling op rijdt.)
Oplossing:→blz. 506
Als “Traction Battery Needs to be
Protected Refrain from the Use of N
Position” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
Als “Traction Battery Needs to be
Protected Shift into P to Restart”
(Tractiebatterij moet worden
beschermd. Schakel naar P om
opnieuw te starten.) wordt
weergegeven
Deze melding wordt weergegeven
wanneer het batterijpakket
(tractiebatterij) bijna leeg is, doordat de
selectiehendel een bepaalde periode in
stand N heeft stilgestaan.
Zet bij het bedienen van de auto de
selectiehendel in stand P en herstart het
hybridesysteem.
Als “Shift to P Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat
u de auto verlaat) wordt weergegeven
De melding wordt weergegeven
wanneer het bestuurdersportier wordt
geopend terwijl het contact niet UIT is
gezet en de selectiehendel in een andere
stand dan P stond.
8.2 Stappen die genomen moeten worden in noodgevallen
476

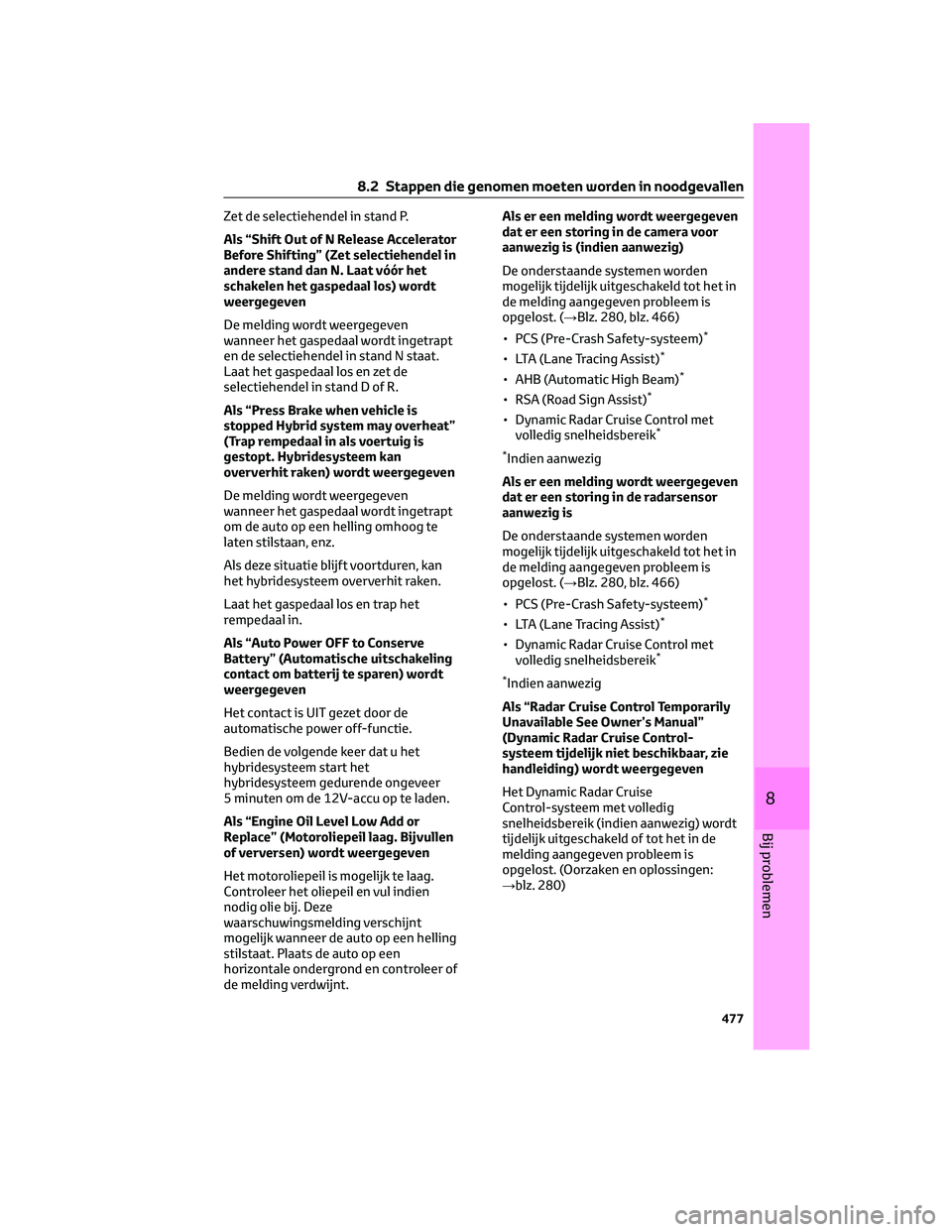

Zet de selectiehendel in stand P.
Als “Shift Out of N Release Accelerator
Before Shifting” (Zet selectiehendel in
andere stand dan N. Laat vóór het
schakelen het gaspedaal los) wordt
weergegeven
De melding wordt weergegeven
wanneer het gaspedaal wordt ingetrapt
en de selectiehendel in stand N staat.
Laat het gaspedaal los en zet de
selectiehendel in stand D of R.
Als “Press Brake when vehicle is
stopped Hybrid system may overheat”
(Trap rempedaal in als voertuig is
gestopt. Hybridesysteem kan
oververhit raken) wordt weergegeven
De melding wordt weergegeven
wanneer het gaspedaal wordt ingetrapt
om de auto op een helling omhoog te
laten stilstaan, enz.
Als deze situatie blijft voortduren, kan
het hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het
rempedaal in.
Als “Auto Power OFF to Conserve
Battery” (Automatische uitschakeling
contact om batterij te sparen) wordt
weergegeven
Het contact is UIT gezet door de
automatische power off-functie.
Bedien de volgende keer dat u het
hybridesysteem start het
hybridesysteem gedurende ongeveer
5 minuten om de 12V-accu op te laden.
Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag.
Controleer het oliepeil en vul indien
nodig olie bij. Deze
waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling
stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of
de melding verdwijnt.Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 280, blz. 466)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
• AHB (Automatic High Beam)*
• RSA (Road Sign Assist)*
• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
*
Indien aanwezig
Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 280, blz. 466)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
*
Indien aanwezig
Als “Radar Cruise Control Temporarily
Unavailable See Owner’s Manual”
(Dynamic Radar Cruise Control-
systeem tijdelijk niet beschikbaar, zie
handleiding) wordt weergegeven
Het Dynamic Radar Cruise
Control-systeem met volledig
snelheidsbereik (indien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de
melding aangegeven probleem is
opgelost. (Oorzaken en oplossingen:
→blz. 280)
8.2 Stappen die genomen moeten worden in noodgevallen
477
8
Bij problemen

WAARSCHUWING!(Vervolgd)

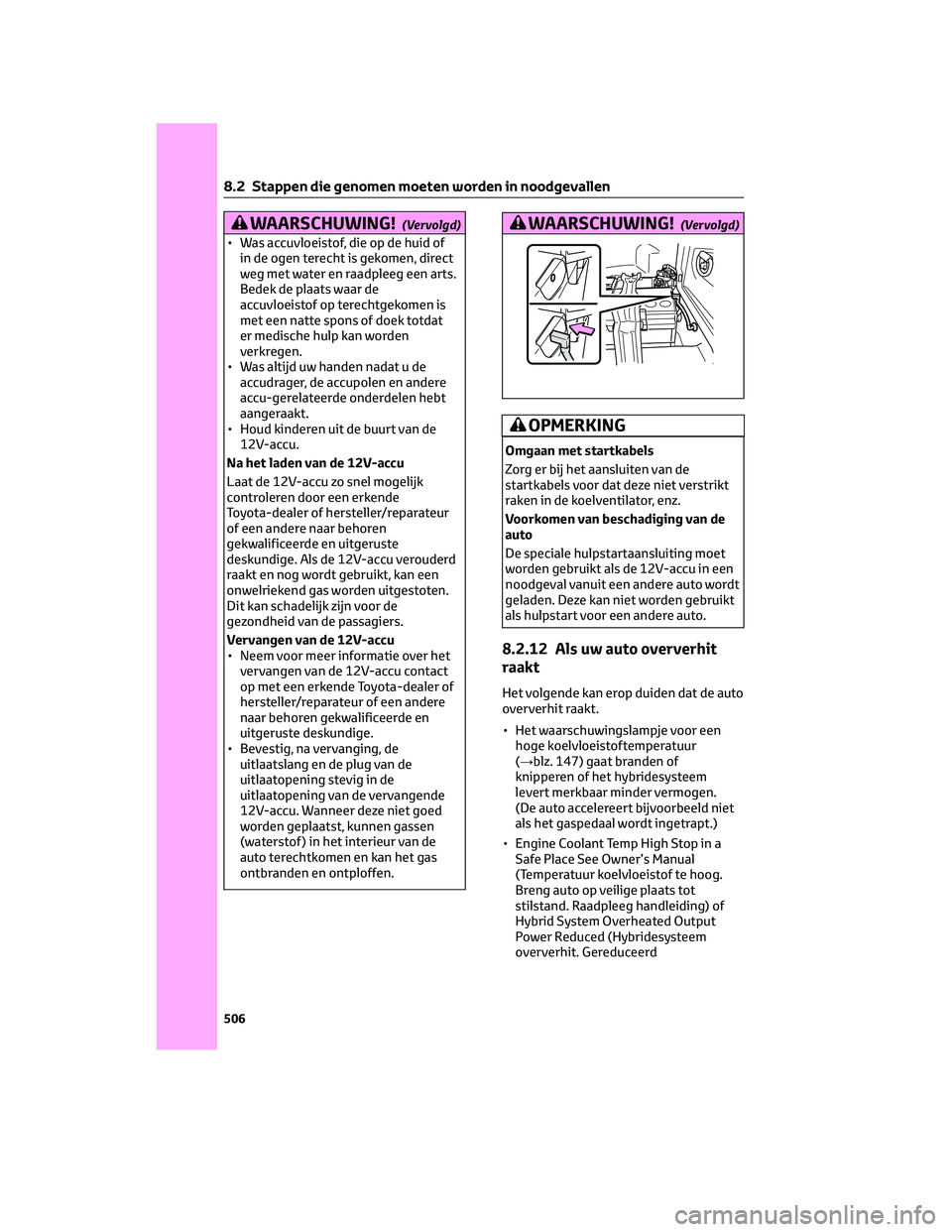

• Was accuvloeistof, die op de huid of
in de ogen terecht is gekomen, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de
accuvloeistof op terechtgekomen is
met een natte spons of doek totdat
er medische hulp kan worden
verkregen.
• Was altijd uw handen nadat u de
accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
• Houd kinderen uit de buurt van de
12V-accu.
Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Als de 12V-accu verouderd
raakt en nog wordt gebruikt, kan een
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
Vervangen van de 12V-accu
• Neem voor meer informatie over het
vervangen van de 12V-accu contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Bevestig, na vervanging, de
uitlaatslang en de plug van de
uitlaatopening stevig in de
uitlaatopening van de vervangende
12V-accu. Wanneer deze niet goed
worden geplaatst, kunnen gassen
(waterstof ) in het interieur van de
auto terechtkomen en kan het gas
ontbranden en ontploffen.
WAARSCHUWING!(Vervolgd)
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilator, enz.
Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
8.2.12 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de auto
oververhit raakt.
• Het waarschuwingslampje voor een
hoge koelvloeistoftemperatuur
(→blz. 147) gaat branden of
knipperen of het hybridesysteem
levert merkbaar minder vermogen.
(De auto accelereert bijvoorbeeld niet
als het gaspedaal wordt ingetrapt.)
• Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) of
Hybrid System Overheated Output
Power Reduced (Hybridesysteem
oververhit. Gereduceerd
8.2 Stappen die genomen moeten worden in noodgevallen
506

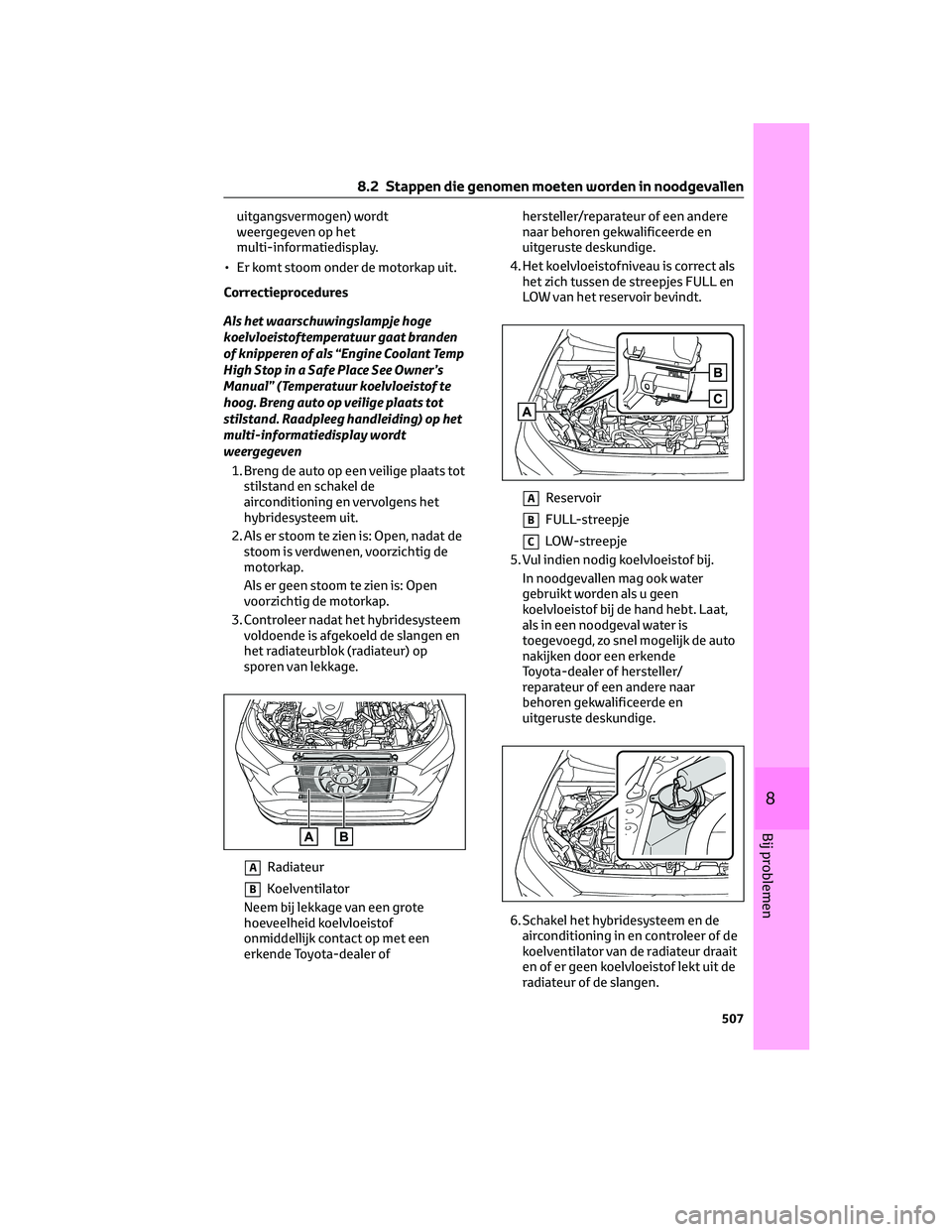

uitgangsvermogen) wordt
weergegeven op het
multi-informatiedisplay.
• Er komt stoom onder de motorkap uit.
Correctieprocedures
Als het waarschuwingslampje hoge
koelvloeistoftemperatuur gaat branden
of knipperen of als “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual” (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3. Controleer nadat het hybridesysteem
voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer ofhersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
AReservoir
BFULL-streepje
CLOW-streepje
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt. Laat,
als in een noodgeval water is
toegevoegd, zo snel mogelijk de auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
6. Schakel het hybridesysteem en de
airconditioning in en controleer of de
koelventilator van de radiateur draait
en of er geen koelvloeistof lekt uit de
radiateur of de slangen.
8.2 Stappen die genomen moeten worden in noodgevallen
507
8
Bij problemen

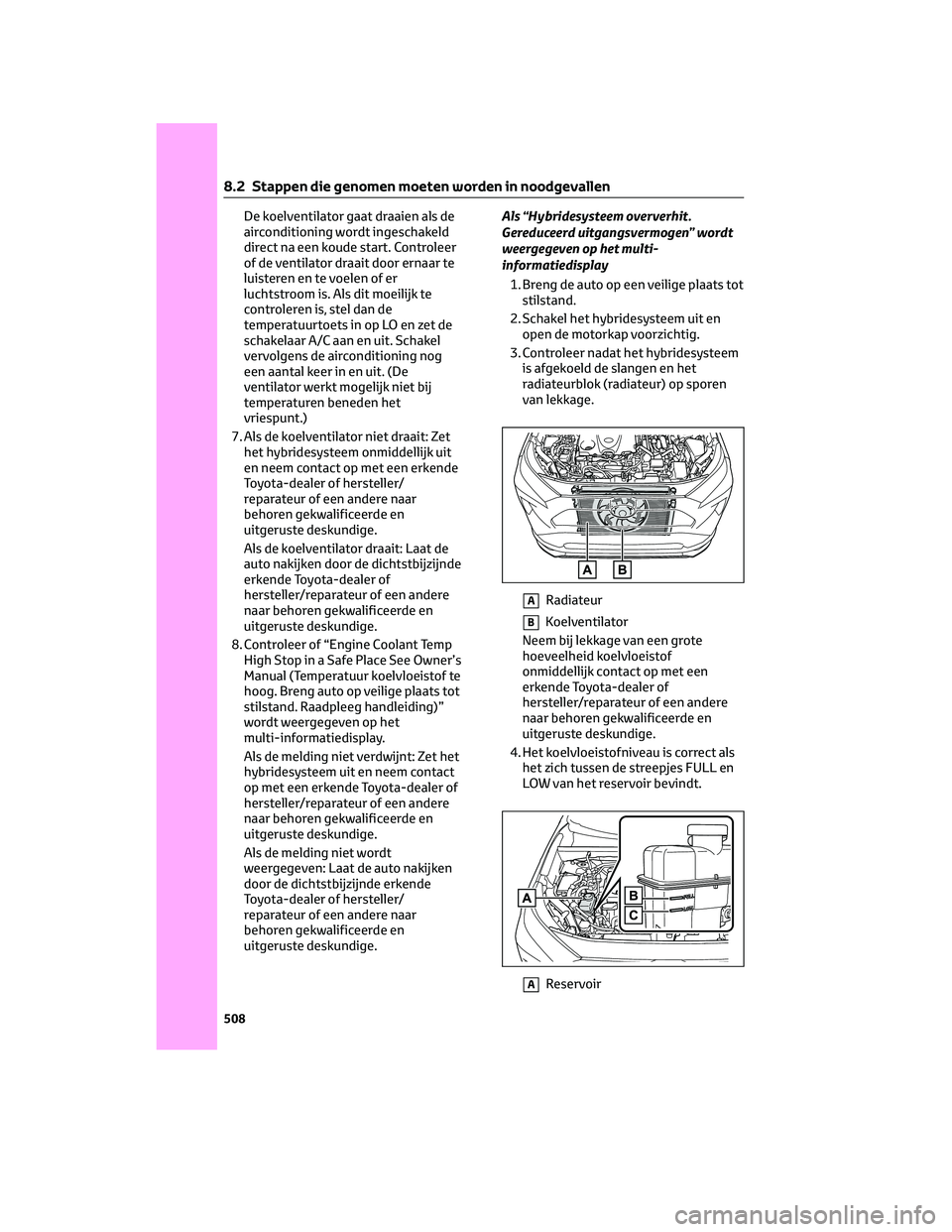

De koelventilator gaat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer
of de ventilator draait door ernaar te
luisteren en te voelen of er
luchtstroom is. Als dit moeilijk te
controleren is, stel dan de
temperatuurtoets in op LO en zet de
schakelaar A/C aan en uit. Schakel
vervolgens de airconditioning nog
een aantal keer in en uit. (De
ventilator werkt mogelijk niet bij
temperaturen beneden het
vriespunt.)
7. Als de koelventilator niet draait: Zet
het hybridesysteem onmiddellijk uit
en neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als de koelventilator draait: Laat de
auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
8. Controleer of “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)”
wordt weergegeven op het
multi-informatiedisplay.
Als de melding niet verdwijnt: Zet het
hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: Laat de auto nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.Als “Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen” wordt
weergegeven op het multi-
informatiedisplay
1. Breng de auto op een veilige plaats tot
stilstand.
2. Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3. Controleer nadat het hybridesysteem
is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
AReservoir
8.2 Stappen die genomen moeten worden in noodgevallen
508
