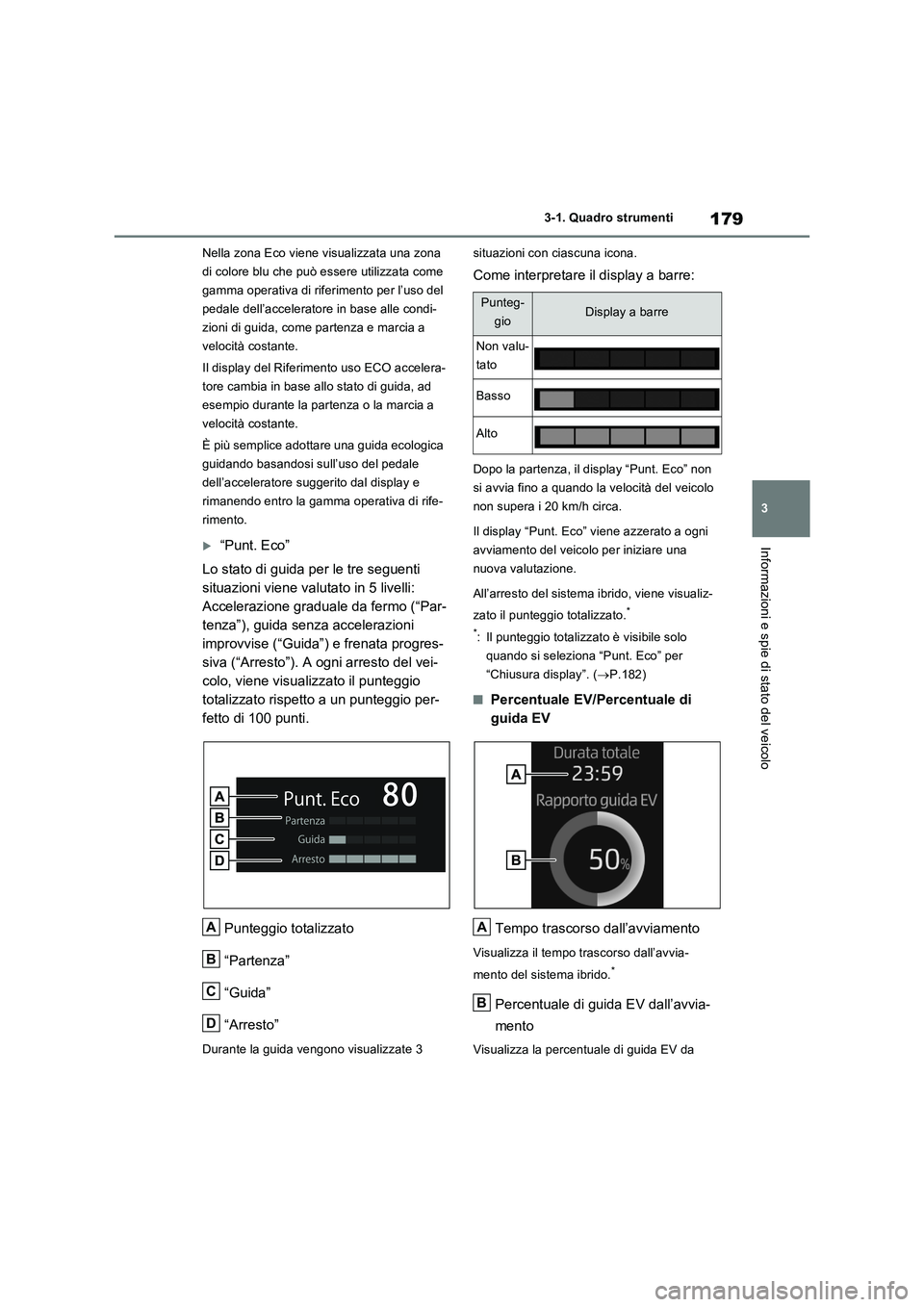

179
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Nella zona Eco viene visualizzata una zona
di colore blu che può essere utilizzata come
gamma operativa di riferimento per l’uso del
pedale dell’acceleratore in base alle condi-
zioni di guida, come partenza e marcia a
velocità costante.
Il display del Riferimento uso ECO accelera-
tore cambia in base allo stato di guida, ad
esempio durante la partenza o la marcia a
velocità costante.
È più semplice adottare una guida ecologica
guidando basandosi sull’uso del pedale
dell’acceleratore suggerito dal display e
rimanendo entro la gamma operativa di rife-
rimento.
“Punt. Eco”
Lo stato di guida per le tre seguenti
situazioni viene valutato in 5 livelli:
Accelerazione graduale da fermo (“Par-
tenza”), guida senza accelerazioni
improvvise (“Guida”) e frenata progres-
siva (“Arresto”). A ogni arresto del vei-
colo, viene visualizzato il punteggio
totalizzato rispetto a un punteggio per-
fetto di 100 punti.
Punteggio totalizzato
“Partenza”
“Guida”
“Arresto”
Durante la guida vengono visualizzate 3 situazioni con ciascuna icona.
Come interpretare il display a barre:
Dopo la partenza, il display “Punt. Eco” non
si avvia fino a quando la velocità del veicolo
non supera i 20 km/h circa.
Il display “Punt. Eco” viene azzerato a ogni
avviamento del veicolo per iniziare una
nuova valutazione.
All’arresto del sistema ibrido, viene visualiz-
zato il punteggio totalizzato.
*
*
: Il punteggio totalizzato è visibile solo
quando si seleziona “Punt. Eco” per
“Chiusura display”. (P.182)
QPercentuale EV/Percentuale di
guida EV
Tempo trascorso dall’avviamento
Visualizza il tempo trascorso dall’avvia-
mento del sistema ibrido.
*
Percentuale di guida EV dall’avvia-
mento
Visualizza la percentuale di guida EV da
A
B
C
D
Punteg-
gioDisplay a barre
Non valu-
tato
Basso
Alto
A
B

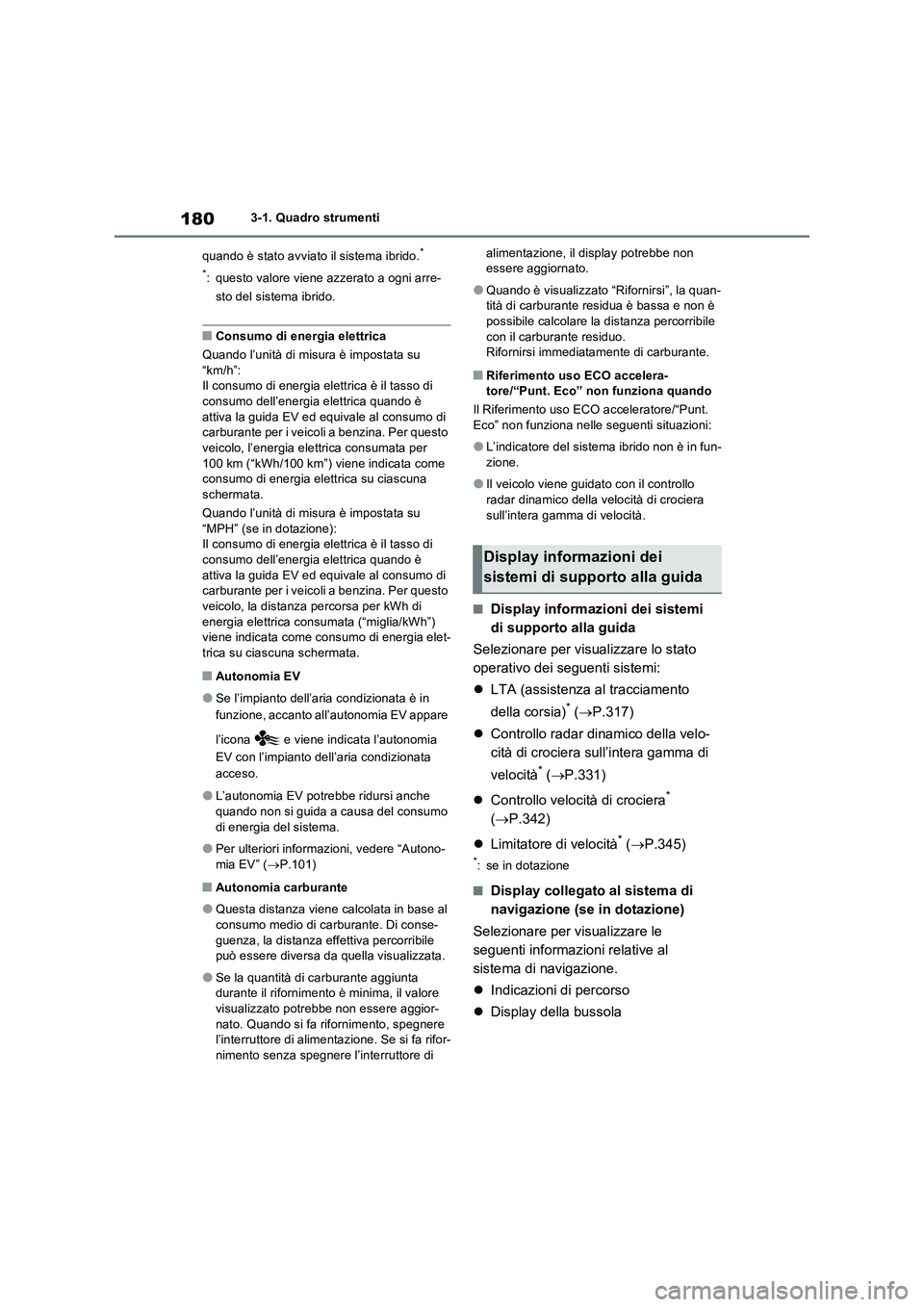

1803-1. Quadro strumenti
quando è stato avviato il sistema ibrido.
*
*
: questo valore viene azzerato a ogni arre-
sto del sistema ibrido.
QConsumo di energia elettrica
Quando l’unità di misura è impostata su
“km/h”:
Il consumo di energia elettrica è il tasso di
consumo dell’energia elettrica quando è
attiva la guida EV ed equivale al consumo di
carburante per i veicoli a benzina. Per questo
veicolo, l’energia elettrica consumata per
100 km (“kWh/100 km”) viene indicata come
consumo di energia elettrica su ciascuna
schermata.
Quando l’unità di misura è impostata su
“MPH” (se in dotazione):
Il consumo di energia elettrica è il tasso di
consumo dell’energia elettrica quando è
attiva la guida EV ed equivale al consumo di
carburante per i veicoli a benzina. Per questo
veicolo, la distanza percorsa per kWh di
energia elettrica consumata (“miglia/kWh”)
viene indicata come consumo di energia elet-
trica su ciascuna schermata.
QAutonomia EV
OSe l’impianto dell’aria condizionata è in
funzione, accanto all’autonomia EV appare
l’icona e viene indicata l’autonomia
EV con l’impianto dell’aria condizionata
acceso.
OL’autonomia EV potrebbe ridursi anche
quando non si guida a causa del consumo
di energia del sistema.
OPer ulteriori informazioni, vedere “Autono-
mia EV” (P.101)
QAutonomia carburante
OQuesta distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile
può essere diversa da quella visualizzata.
OSe la quantità di carburante aggiunta
durante il rifornimento è minima, il valore
visualizzato potrebbe non essere aggior-
nato. Quando si fa rifornimento, spegnere
l’interruttore di alimentazione. Se si fa rifor-
nimento senza spegnere l’interruttore di alimentazione, il display potrebbe non
essere aggiornato.
OQuando è visualizzato “Rifornirsi”, la quan-
tità di carburante residua è bassa e non è
possibile calcolare la distanza percorribile
con il carburante residuo.
Rifornirsi immediatamente di carburante.
QRiferimento uso ECO accelera-
tore/“Punt. Eco” non funziona quando
Il Riferimento uso ECO acceleratore/“Punt.
Eco” non funziona nelle seguenti situazioni:
OL’indicatore del sistema ibrido non è in fun-
zione.
OIl veicolo viene guidato con il controllo
radar dinamico della velocità di crociera
sull’intera gamma di velocità.
QDisplay informazioni dei sistemi
di supporto alla guida
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
LTA (assistenza al tracciamento
della corsia)
* (P.317)
Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità
* (P.331)
Controllo velocità di crociera
*
(P.342)
Limitatore di velocità
* (P.345)
*: se in dotazione
QDisplay collegato al sistema di
navigazione (se in dotazione)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
Indicazioni di percorso
Display della bussola
Display informazioni dei
sistemi di supporto alla guida

181
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per consentire la selezione
di una fonte audio o di un brano sul dis-
play.
QInformazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un azzeramento e l’altro). (P.182)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
“Viaggio”
• “Velocità media”: visualizza la velocità
media del veicolo dall’avviamento del
sistema ibrido
*
• “Distanza”: visualizza la distanza percorsa
dall’avviamento del sistema ibrido*
• “Durata totale”: visualizza il tempo tra-
scorso dall’avviamento del sistema ibrido*
*
: Questi elementi vengono azzerati ogni
volta che si spegne il sistema ibrido.
“Totale”
• “Velocità media”: visualizza la velocità
media del veicolo dall’azzeramento del
display
*
• “Distanza”: visualizza la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: visualizza il tempo tra-
scorso dall’azzeramento del display*
*
: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
QSchermata di monitoraggio ener-
getico
P.191
QPressione degli pneumatici
P.463
QDisplay sistema AWD
Display direzione pneumatici ante-
riori
Visualizza l’entità e la direzione della ster-
zata tramite lo spostamento degli pneumatici
anteriori sul display.
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
Display forza G*
Visualizza l’entità e la direzione delle forze G
che agiscono sul veicolo tramite gli sposta-
menti della sfera sul display.
Traiettoria della forza G massima*
Questo elemento è relazionato al display
forza G e visualizza la traiettoria dell’ultimo
movimento della sfera.
Tenere premuto per resettare i dati
memorizzati.
Segnalazione pattinamento ruote
Quando uno pneumatico sta pattinando, la
relativa icona sul display cambia di colore e
lampeggia.
Schermata dell’impianto audio
Display delle informazioni sul
veicolo
A
B
C
D
E

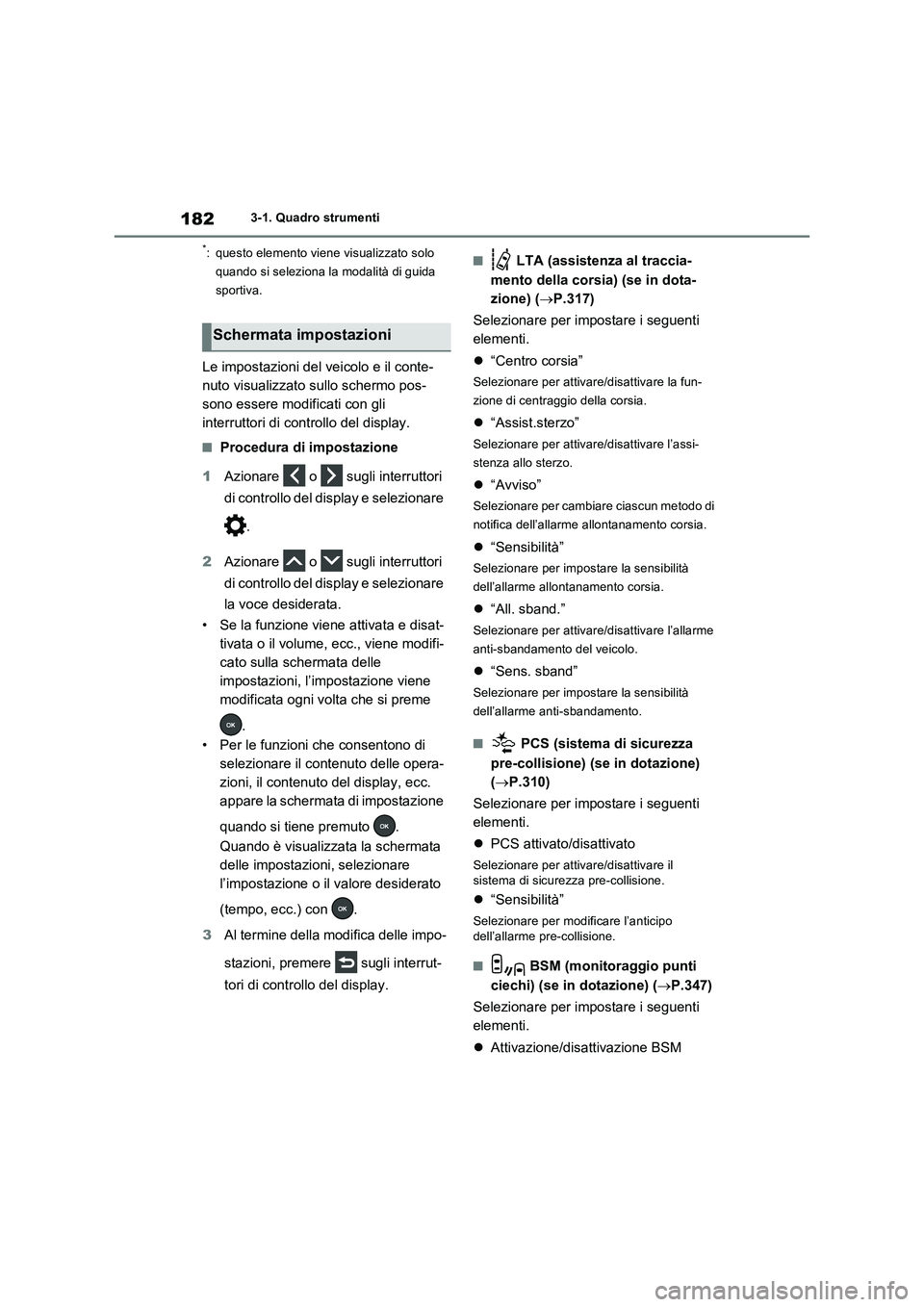

1823-1. Quadro strumenti
*: questo elemento viene visualizzato solo
quando si seleziona la modalità di guida
sportiva.
Le impostazioni del veicolo e il conte-
nuto visualizzato sullo schermo pos-
sono essere modificati con gli
interruttori di controllo del display.
QProcedura di impostazione
1Azionare o sugli interruttori
di controllo del display e selezionare
.
2Azionare o sugli interruttori
di controllo del display e selezionare
la voce desiderata.
• Se la funzione viene attivata e disat-
tivata o il volume, ecc., viene modifi-
cato sulla schermata delle
impostazioni, l’impostazione viene
modificata ogni volta che si preme
.
• Per le funzioni che consentono di
selezionare il contenuto delle opera-
zioni, il contenuto del display, ecc.
appare la schermata di impostazione
quando si tiene premuto .
Quando è visualizzata la schermata
delle impostazioni, selezionare
l’impostazione o il valore desiderato
(tempo, ecc.) con .
3Al termine della modifica delle impo-
stazioni, premere sugli interrut-
tori di controllo del display.
Q LTA (assistenza al traccia-
mento della corsia) (se in dota-
zione) (P.317)
Selezionare per impostare i seguenti
elementi.
“Centro corsia”
Selezionare per attivare/disattivare la fun-
zione di centraggio della corsia.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Avviso”
Selezionare per cambiare ciascun metodo di
notifica dell’allarme allontanamento corsia.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme allontanamento corsia.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
Q PCS (sistema di sicurezza
pre-collisione) (se in dotazione)
(P.310)
Selezionare per impostare i seguenti
elementi.
PCS attivato/disattivato
Selezionare per attivare/disattivare il
sistema di sicurezza pre-collisione.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme pre-collisione.
Q BSM (monitoraggio punti
ciechi) (se in dotazione) (P.347)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione BSM
Schermata impostazioni

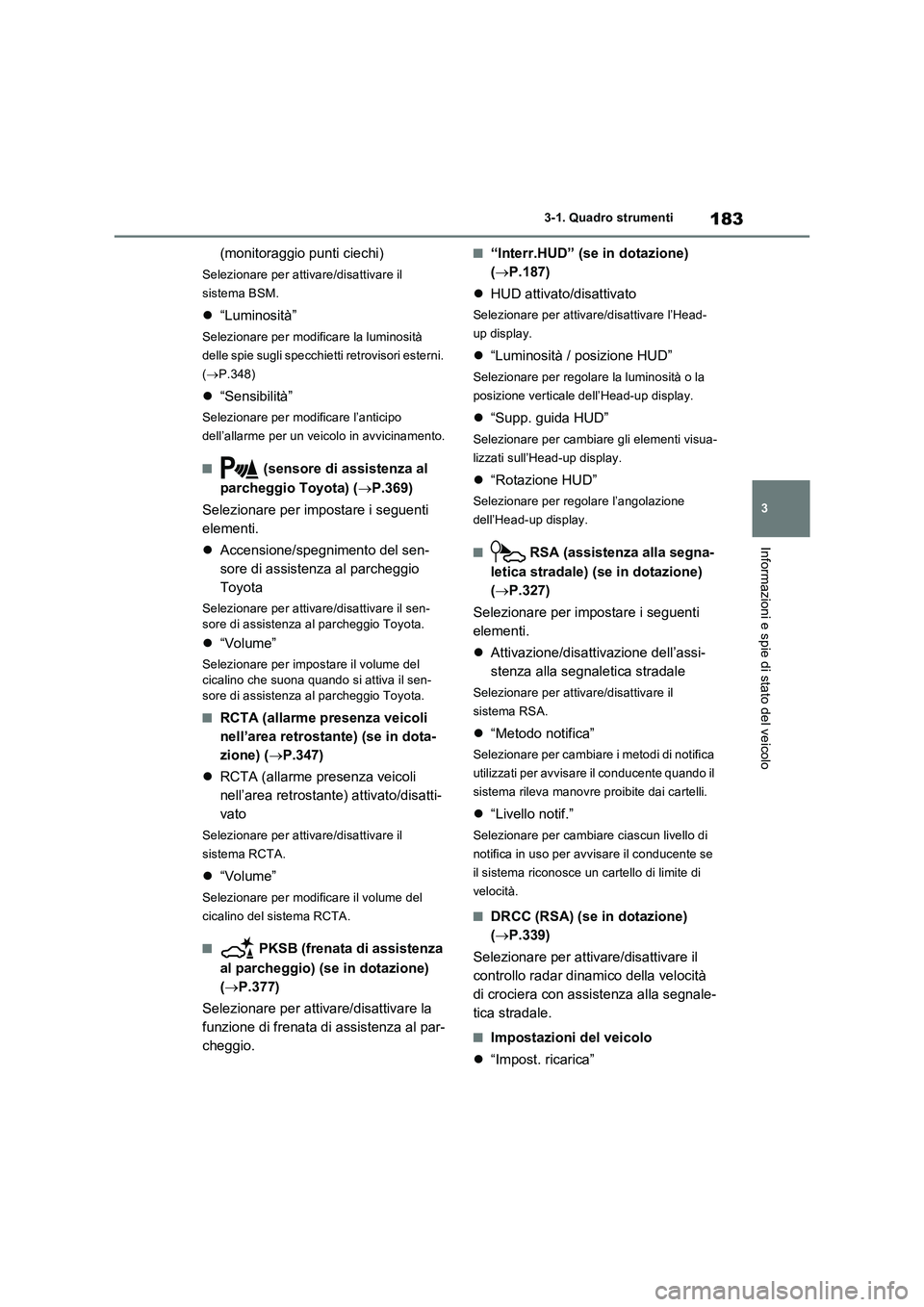

183
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
(monitoraggio punti ciechi)
Selezionare per attivare/disattivare il
sistema BSM.
“Luminosità”
Selezionare per modificare la luminosità
delle spie sugli specchietti retrovisori esterni.
(P.348)
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme per un veicolo in avvicinamento.
Q (sensore di assistenza al
parcheggio Toyota) (P.369)
Selezionare per impostare i seguenti
elementi.
Accensione/spegnimento del sen-
sore di assistenza al parcheggio
Toyota
Selezionare per attivare/disattivare il sen-
sore di assistenza al parcheggio Toyota.
“Volume”
Selezionare per impostare il volume del
cicalino che suona quando si attiva il sen-
sore di assistenza al parcheggio Toyota.
QRCTA (allarme presenza veicoli
nell’area retrostante) (se in dota-
zione) (P.347)
RCTA (allarme presenza veicoli
nell’area retrostante) attivato/disatti-
vato
Selezionare per attivare/disattivare il
sistema RCTA.
“Volume”
Selezionare per modificare il volume del
cicalino del sistema RCTA.
Q PKSB (frenata di assistenza
al parcheggio) (se in dotazione)
(P.377)
Selezionare per attivare/disattivare la
funzione di frenata di assistenza al par-
cheggio.
Q“Interr.HUD” (se in dotazione)
(P.187)
HUD attivato/disattivato
Selezionare per attivare/disattivare l’Head-
up display.
“Luminosità / posizione HUD”
Selezionare per regolare la luminosità o la
posizione verticale dell’Head-up display.
“Supp. guida HUD”
Selezionare per cambiare gli elementi visua-
lizzati sull’Head-up display.
“Rotazione HUD”
Selezionare per regolare l’angolazione
dell’Head-up display.
Q RSA (assistenza alla segna-
letica stradale) (se in dotazione)
(P.327)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione dell’assi-
stenza alla segnaletica stradale
Selezionare per attivare/disattivare il
sistema RSA.
“Metodo notifica”
Selezionare per cambiare i metodi di notifica
utilizzati per avvisare il conducente quando il
sistema rileva manovre proibite dai cartelli.
“Livello notif.”
Selezionare per cambiare ciascun livello di
notifica in uso per avvisare il conducente se
il sistema riconosce un cartello di limite di
velocità.
QDRCC (RSA) (se in dotazione)
(P.339)
Selezionare per attivare/disattivare il
controllo radar dinamico della velocità
di crociera con assistenza alla segnale-
tica stradale.
QImpostazioni del veicolo
“Impost. ricarica”

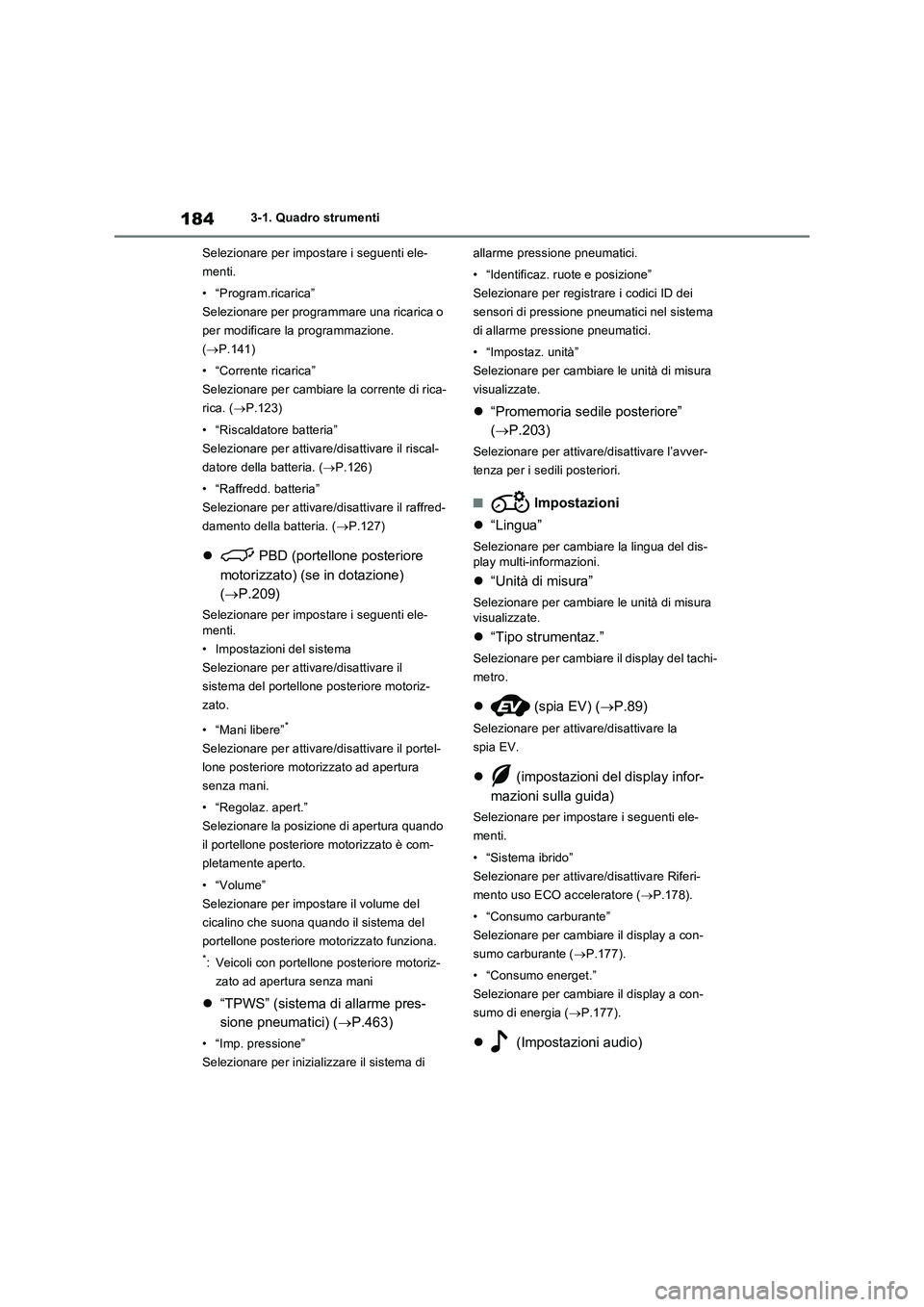

1843-1. Quadro strumenti
Selezionare per impostare i seguenti ele-
menti.
• “Program.ricarica”
Selezionare per programmare una ricarica o
per modificare la programmazione.
(P.141)
• “Corrente ricarica”
Selezionare per cambiare la corrente di rica-
rica. (P.123)
• “Riscaldatore batteria”
Selezionare per attivare/disattivare il riscal-
datore della batteria. (P.126)
• “Raffredd. batteria”
Selezionare per attivare/disattivare il raffred-
damento della batteria. (P.127)
 PBD (portellone posteriore
motorizzato) (se in dotazione)
(P.209)
Selezionare per impostare i seguenti ele-
menti.
• Impostazioni del sistema
Selezionare per attivare/disattivare il
sistema del portellone posteriore motoriz-
zato.
• “Mani libere”
*
Selezionare per attivare/disattivare il portel-
lone posteriore motorizzato ad apertura
senza mani.
• “Regolaz. apert.”
Selezionare la posizione di apertura quando
il portellone posteriore motorizzato è com-
pletamente aperto.
•“Volume”
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato funziona.
*: Veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
“TPWS” (sistema di allarme pres-
sione pneumatici) (P.463)
• “Imp. pressione”
Selezionare per inizializzare il sistema di allarme pressione pneumatici.
• “Identificaz. ruote e posizione”
Selezionare per registrare i codici ID dei
sensori di pressione pneumatici nel sistema
di allarme pressione pneumatici.
• “Impostaz. unità”
Selezionare per cambiare le unità di misura
visualizzate.
“Promemoria sedile posteriore”
(P.203)
Selezionare per attivare/disattivare l’avver-
tenza per i sedili posteriori.
Q Impostazioni
“Lingua”
Selezionare per cambiare la lingua del dis-
play multi-informazioni.
“Unità di misura”
Selezionare per cambiare le unità di misura
visualizzate.
“Tipo strumentaz.”
Selezionare per cambiare il display del tachi-
metro.
 (spia EV) (P.89)
Selezionare per attivare/disattivare la
spia EV.
 (impostazioni del display infor-
mazioni sulla guida)
Selezionare per impostare i seguenti ele-
menti.
• “Sistema ibrido”
Selezionare per attivare/disattivare Riferi-
mento uso ECO acceleratore (P.178).
• “Consumo carburante”
Selezionare per cambiare il display a con-
sumo carburante (P.177).
• “Consumo energet.”
Selezionare per cambiare il display a con-
sumo di energia (P.177).
 (Impostazioni audio)

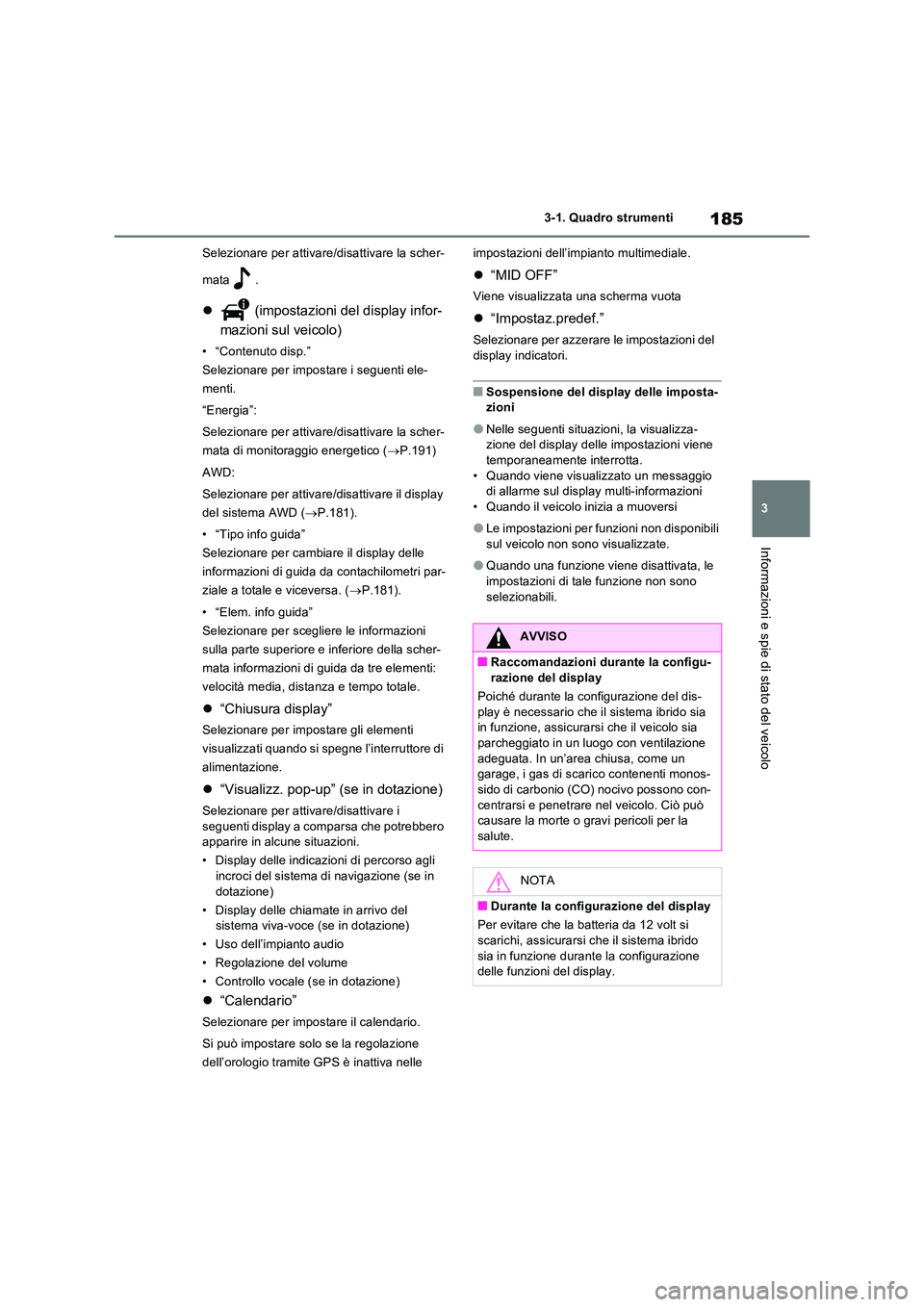

185
3
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per attivare/disattivare la scher-
mata .
 (impostazioni del display infor-
mazioni sul veicolo)
• “Contenuto disp.”
Selezionare per impostare i seguenti ele-
menti.
“Energia”:
Selezionare per attivare/disattivare la scher-
mata di monitoraggio energetico ( P.191)
AWD:
Selezionare per attivare/disattivare il display
del sistema AWD ( P.181).
• “Tipo info guida”
Selezionare per cambiare il display delle
informazioni di guida da contachilometri par-
ziale a totale e viceversa. ( P.181).
• “Elem. info guida”
Selezionare per scegliere le informazioni
sulla parte superiore e inferiore della scher-
mata informazioni di guida da tre elementi:
velocità media, distanza e tempo totale.
 “Chiusura display”
Selezionare per impostare gli elementi
visualizzati quando si spegne l’interruttore di
alimentazione.
 “Visualizz. pop-up” (se in dotazione)
Selezionare per attivare/disattivare i
seguenti display a comparsa che potrebbero apparire in alcune situazioni.
• Display delle indicazioni di percorso agli incroci del sistema di navigazione (se in
dotazione)
• Display delle chiamate in arrivo del sistema viva-voce (se in dotazione)
• Uso dell’impianto audio
• Regolazione del volume
• Controllo vocale (se in dotazione)
 “Calendario”
Selezionare per impostare il calendario.
Si può impostare solo se la regolazione
dell’orologio tramite GPS è inattiva nelle
impostazioni dell’impianto multimediale.
 “MID OFF”
Viene visualizzata una scherma vuota
“Impostaz.predef.”
Selezionare per azzerare le impostazioni del
display indicatori.
QSospensione del display delle imposta- zioni
ONelle seguenti situazioni, la visualizza-zione del display delle impostazioni viene temporaneamente interrotta.
• Quando viene visualizzato un messaggio di allarme sul display multi-informazioni• Quando il veicolo inizia a muoversi
OLe impostazioni per funzioni non disponibili sul veicolo non sono visualizzate.
OQuando una funzione viene disattivata, le impostazioni di tale funzione non sono
selezionabili.
AVVISO
QRaccomandazioni durante la configu- razione del display
Poiché durante la configurazione del dis-
play è necessario che il sistema ibrido sia in funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti monos-sido di carbonio (CO) nocivo possono con-
centrarsi e penetrare nel veicolo. Ciò può causare la morte o gr avi pericoli per la salute.
NOTA
QDurante la configurazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido
sia in funzione durante la configurazione delle funzioni del display.

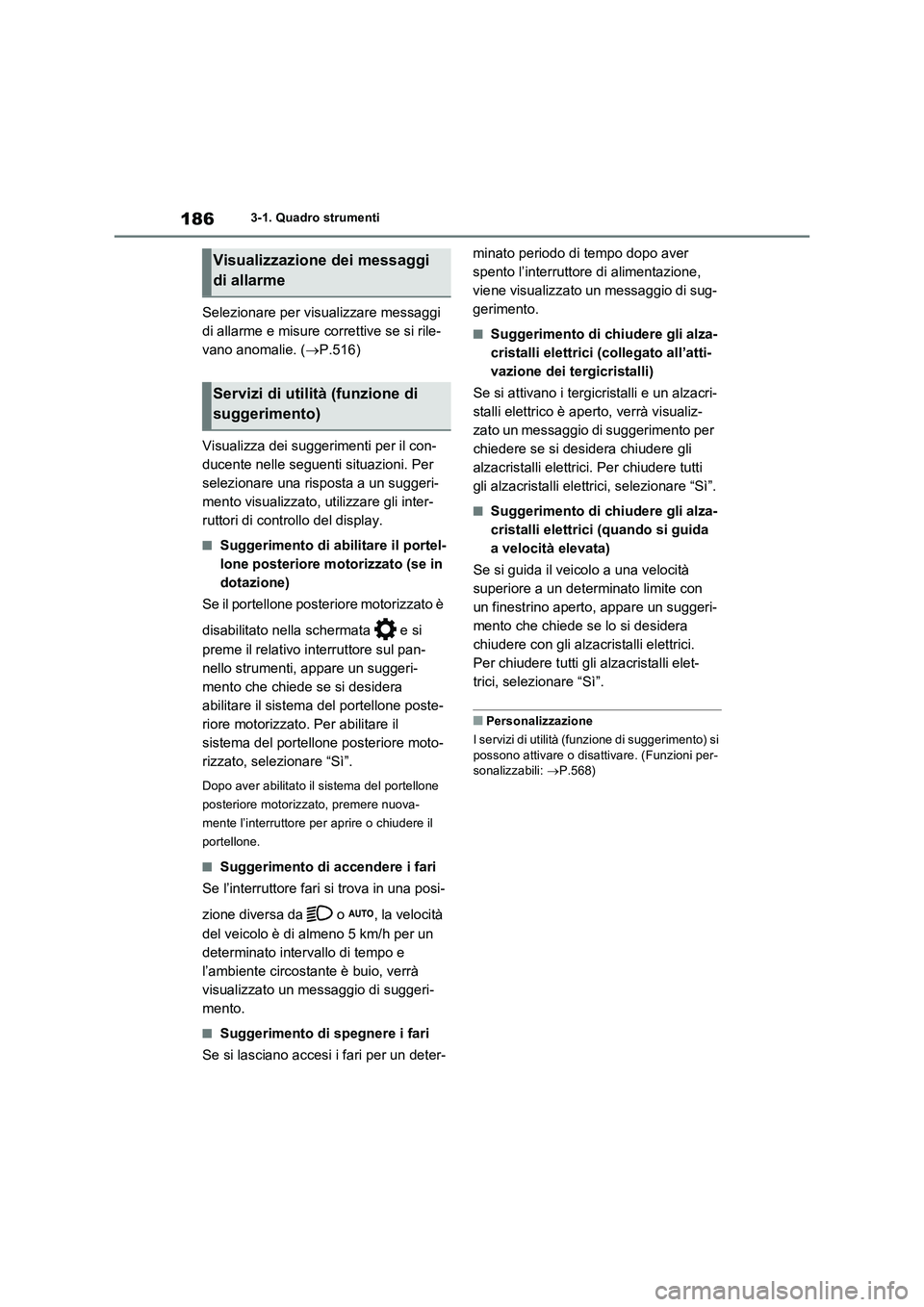

1863-1. Quadro strumenti
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. (P.516)
Visualizza dei suggerimenti per il con-
ducente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
QSuggerimento di abilitare il portel-
lone posteriore motorizzato (se in
dotazione)
Se il portellone posteriore motorizzato è
disabilitato nella schermata e si
preme il relativo interruttore sul pan-
nello strumenti, appare un suggeri-
mento che chiede se si desidera
abilitare il sistema del portellone poste-
riore motorizzato. Per abilitare il
sistema del portellone posteriore moto-
rizzato, selezionare “Sì”.
Dopo aver abilitato il sistema del portellone
posteriore motorizzato, premere nuova-
mente l’interruttore per aprire o chiudere il
portellone.
QSuggerimento di accendere i fari
Se l’interruttore fari si trova in una posi-
zione diversa da o , la velocità
del veicolo è di almeno 5 km/h per un
determinato intervallo di tempo e
l’ambiente circostante è buio, verrà
visualizzato un messaggio di suggeri-
mento.
QSuggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-minato periodo di tempo dopo aver
spento l’interruttore di alimentazione,
viene visualizzato un messaggio di sug-
gerimento.
QSuggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici. Per chiudere tutti
gli alzacristalli elettrici, selezionare “Sì”.
QSuggerimento di chiudere gli alza-
cristalli elettrici (quando si guida
a velocità elevata)
Se si guida il veicolo a una velocità
superiore a un determinato limite con
un finestrino aperto, appare un suggeri-
mento che chiede se lo si desidera
chiudere con gli alzacristalli elettrici.
Per chiudere tutti gli alzacristalli elet-
trici, selezionare “Sì”.
QPersonalizzazione
I servizi di utilità (funzione di suggerimento) si
possono attivare o disattivare. (Funzioni per-
sonalizzabili: P.568)
Visualizzazione dei messaggi
di allarme
Servizi di utilità (funzione di
suggerimento)

187
3
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo

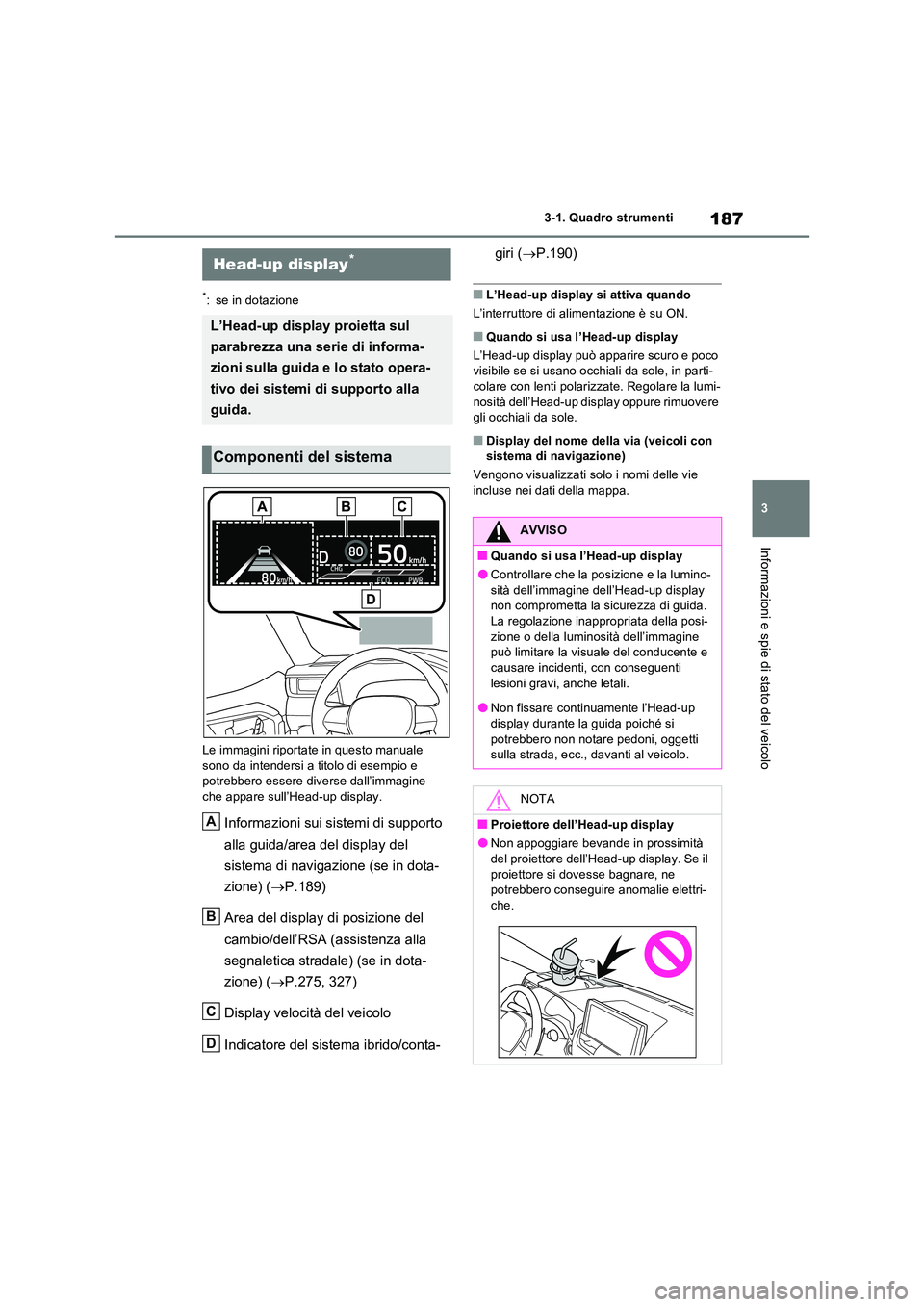

*: se in dotazione
Le immagini riportate in questo manuale
sono da intendersi a titolo di esempio e potrebbero essere diverse dall’immagine che appare sull’Head-up display.
Informazioni sui sistemi di supporto
alla guida/area del display del
sistema di navigazione (se in dota-
zione) ( P.189)
Area del display di posizione del
cambio/dell’RSA (assistenza alla
segnaletica stradale) (se in dota-
zione) ( P.275, 327)
Display velocità del veicolo
Indicatore del sistema ibrido/conta-
giri ( P.190)
QL’Head-up display si attiva quando
L’interruttore di alimentazione è su ON.
QQuando si usa l’Head-up display
L’Head-up display può apparire scuro e poco visibile se si usano occhiali da sole, in parti-colare con lenti polarizzate. Regolare la lumi-
nosità dell’Head-up display oppure rimuovere gli occhiali da sole.
QDisplay del nome della via (veicoli con sistema di navigazione)
Vengono visualizzati solo i nomi delle vie
incluse nei dati della mappa.
Head-up display*
L’Head-up display proietta sul
parabrezza una serie di informa-
zioni sulla guida e lo stato opera-
tivo dei sistemi di supporto alla
guida.
Componenti del sistema
A
B
C
D
AVVISO
QQuando si usa l’Head-up display
OControllare che la posizione e la lumino-
sità dell’immagine dell’Head-up display non comprometta la sicurezza di guida. La regolazione inappropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e causare incidenti, con conseguenti
lesioni gravi, anche letali.
ONon fissare continuamente l’Head-up display durante la guida poiché si
potrebbero non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
QProiettore dell’Head-up display
ONon appoggiare bevande in prossimità
del proiettore dell’Head-up display. Se il proiettore si dovesse bagnare, ne potrebbero conseguire anomalie elettri-
che.

1883-1. Quadro strumenti
Le impostazioni del veicolo e i dati
visualizzati sull’Head-up display pos-
sono essere modificati con gli interrut-
tori di controllo del display.
1 Azionare o sugli interruttori
di controllo del display e selezionare
sul display multi-informazioni.
2 Azionare o sugli interruttori
di controllo del display e selezionare
“Interr.HUD” per impostare i
seguenti elementi.
QAttivazione/disattivazione
dell’Head-up display
Premere per attivare/disattivare
l’Head-up display.
QModifica delle impostazioni
dell’Head-up display
Tenere premuto per visualizzare la
schermata delle impostazioni e modifi-
care le seguenti impostazioni:
 Luminosità e posizione verticale
dell’Head-up display
Selezionare per regolare la luminosità o la
posizione verticale dell’Head-up display.
 Dati sul display
Selezionare per cambiare i dati sul display
tra:
• Nessun dato
• Indicatore del sistema ibrido
• Contagiri
Selezionare per attivare/disattivare i
seguenti elementi:
• Indicazioni di percorso alla destinazione
(se in dotazione)
• Display informazioni dei sistemi di sup- porto alla guida
• Bussola (se in dotazione)
NOTA
ONon collocare oggetti o adesivi sul pro-
iettore dell’Head-up display. Così facendo si potrebbero interrom-pere le indicazioni dell’Head-up display.
ONon toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o simili all’interno del proiettore.
Così facendo si potrebbero provocare guasti meccanici.
Uso dell’Head-up display
