439
6
6-4. Utilisation des autres caractéristiques de l’habitacle
Caractéristiques de l’habitacle
6-4.Utilis ation des a utres caractéris tiques de l’habita cle
1 Pour mettre le pare-soleil en posi-
tion frontale, dépliez-le vers le bas.
2 Pour mettre le pare-soleil en posi-
tion latérale, dépliez-le vers le bas,
décrochez-le et faites-le pivoter sur
le côté.
Faites coulisser le cache pour l’ouvrir.
L’éclairage s’allume lorsque le cache est
ouvert.
QCoupure automatique de l’éclairage
pour éviter que la batterie 12 volts ne se décharge
Si les éclairages de courtoisie restent allu- més lorsque le contacteur d’alimentation est
mis en position OFF, les éclairages s’étein-
dront automatiquement après 20 minutes.
Le cendrier peut être installé dans le
porte-gobelet.
La prise électrique peut être utilisée
pour les éléments suivants :
Autres caractéristiques de
l’habitacle
Pare-soleil
Miroirs de courtoisie
NOTE
QPour éviter le déchargement de la batterie 12 volts
Ne laissez pas l’éclairage de courtoisie
allumé pendant de longues périodes alors que le système hybride est désactivé.
Cendrier amovible (si le véhi-
cule en est équipé)
AVERTISSEMENT
QLorsqu’il n’est pas utilisé
Gardez le cendrier fermé. En cas de frei-
nage brusque, un accident peut survenir si un occupant se cogne contre le cendrier ouvert ou est touché par des cendres pro-
jetées.
QPour éviter les incendies
OEteignez complètement les allumettes et les cigarettes avant de les placer
dans le cendrier puis assurez-vous que le cendrier est complètement fermé.
ONe mettez pas de papier ni d’autres
types d’objets inflammables dans le cendrier.
Prise électrique

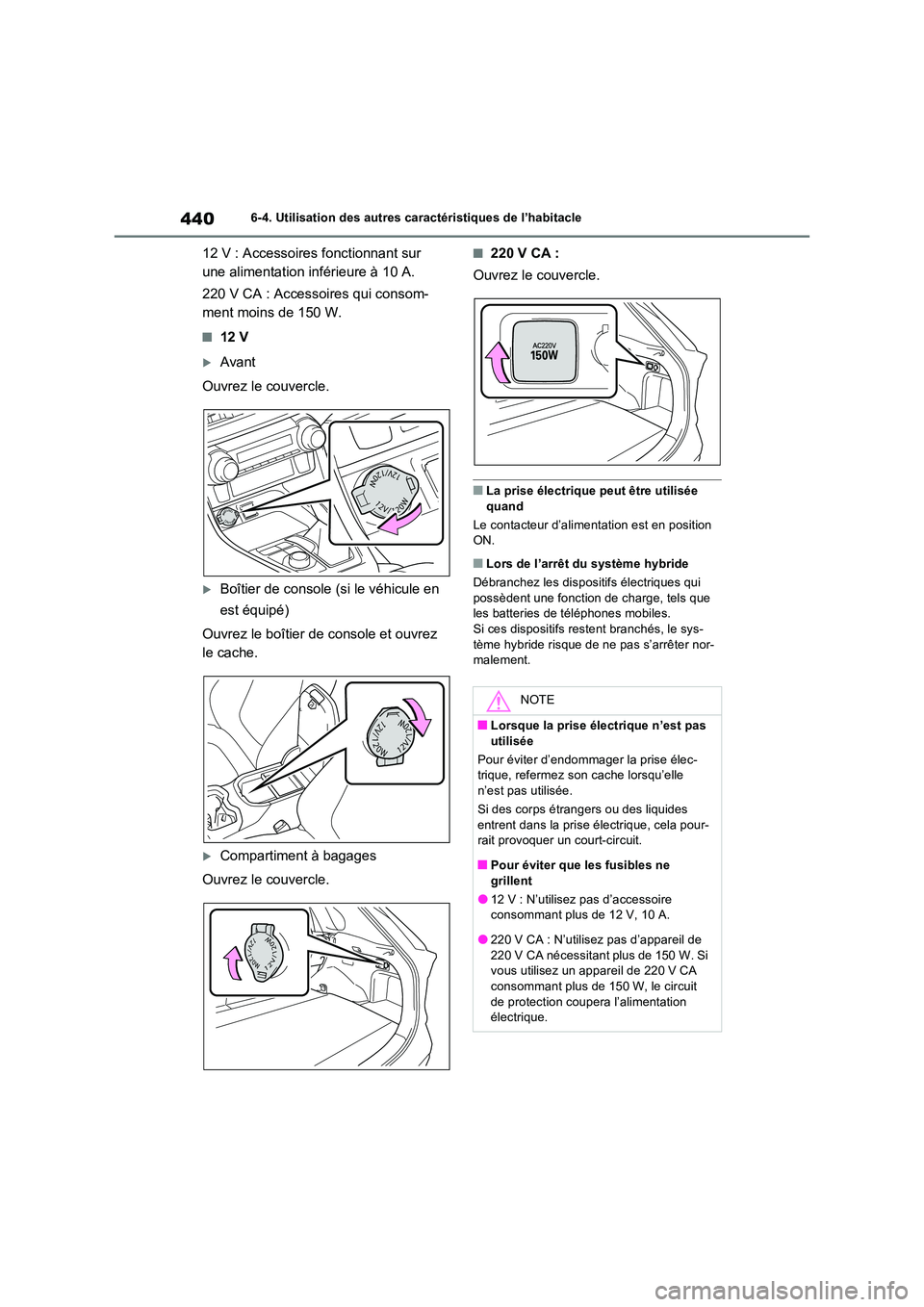

4406-4. Utilisation des autres caractéristiques de l’habitacle
12 V : Accessoires fonctionnant sur
une alimentation inférieure à 10 A.
220 V CA : Accessoires qui consom-
ment moins de 150 W.
Q12 V
Avant
Ouvrez le couvercle.
Boîtier de console (si le véhicule en
est équipé)
Ouvrez le boîtier de console et ouvrez
le cache.
Compartiment à bagages
Ouvrez le couvercle.
Q220 V CA :
Ouvrez le couvercle.
QLa prise électrique peut être utilisée quand
Le contacteur d’alimentation est en position ON.
QLors de l’arrêt du système hybride
Débranchez les dispositifs électriques qui
possèdent une fonction de charge, tels que les batteries de téléphones mobiles. Si ces dispositifs restent branchés, le sys-
tème hybride risque de ne pas s’arrêter nor- malement.
NOTE
QLorsque la prise électrique n’est pas
utilisée
Pour éviter d’endommager la prise élec- trique, refermez son cache lorsqu’elle n’est pas utilisée.
Si des corps étrangers ou des liquides
entrent dans la prise électrique, cela pour- rait provoquer un court-circuit.
QPour éviter que les fusibles ne
grillent
O12 V : N’utilisez pas d’accessoire consommant plus de 12 V, 10 A.
O220 V CA : N’utilisez pas d’appareil de
220 V CA nécessitant plus de 150 W. Si vous utilisez un appareil de 220 V CA consommant plus de 150 W, le circuit
de protection coupera l’alimentation électrique.

441
6
6-4. Utilisation des autres caractéristiques de l’habitacle
Caractéristiques de l’habitacle
Les ports de charge USB de type C
sont utilisés pour fournir 3 A d’électri-
cité à 5 V aux appareils externes.
Les ports de charge USB de type C
sont destinés à la charge uniquement.
Ils ne sont pas conçus pour transférer
des données ou à d’autres fins.
Selon l’appareil externe, il est possible
que la charge ne se fasse pas correcte-
ment. Reportez-vous au manuel inclus
avec l’appareil avant d’utiliser un port
de charge USB.
QUtilisation des ports de charge
USB de type C
Boîtier de console (si le véhicule en
est équipé)
Arrière
Ouvrez le couvercle.
QLes ports de charge USB de type C peuvent être utilisés lorsque
Le contacteur d’alimentation est en position ACC ou ON.
QSituations dans lesquelles les ports de
charge USB de type C peuvent ne pas fonctionner correctement
OSi un appareil qui consomme plus de 3 A à 5 V est branché
OSi un appareil conçu pour communiquer avec un ordinateur personnel, comme un périphérique de stockage USB, est
connecté
OSi l’appareil externe connecté est éteint
(en fonction de l’appareil)
OLorsque la température dans le véhicule
est élevée, par exemple après avoir laissé le véhicule garé au soleil
NOTE
QPour éviter le déchargement de la
batterie 12 volts
N’utilisez pas la pris e électrique plus long- temps que nécessaire quand le système hybride est désactivé.
QAppareils risquant de ne pas fonc-tionner correctement (220 V CA)
Les appareils de 220 V CA suivants risquent de ne pas fonctionner correcte-
ment même s’ils consomment moins de 150 W.
OLes appareils présentant une puissance
de crête initiale élevée
ODes appareils de mesure qui traitent des données précises
OAutres appareils qui nécessitent une ali-mentation électrique extrêmement stable
Ports de charge USB de type C

4426-4. Utilisation des autres caractéristiques de l’habitacle
QA propos des appareils externes connectés
Selon l’appareil exter ne connecté, la charge peut être suspendue occasionnellement et
reprendre à nouveau. Il ne s’agit pas d’un dysfonctionnement.
Un appareil portable peut être chargé
simplement en plaçant des appareils
portables compatibles avec la norme Qi
de charge sans fil et conformes au
Wireless Power Consortium, tels que
des smartphones et des batteries
mobiles, etc., sur la zone de charge.
Cette fonction ne peut pas être utilisée
avec des appareils portables d’une
taille supérieure à celle du plateau de
chargement. En outre, en fonction de
l’appareil portable, cela peut ne pas
fonctionner normalement. Pour savoir
quels appareils portables utiliser,
consultez le manuel d’utilisation.
QLe logo “Qi”
Le logo “Qi” est une marque déposée
du Wireless Power Consortium.
QNom de toutes les pièces
Zone de charge*
Plateau de chargement
Contacteur d’alimentation électrique
Témoin de fonctionnement
NOTE
QPour éviter d’endommager les ports
de charge USB de type C
ON’introduisez pas de corps étrangers dans les ports.
ONe renversez pas d’eau ou d’autres
liquides dans les ports.
OLorsque les ports de charge USB de type C ne sont pas utilisés, fermez les
couvercles. Si un corps étranger ou du liquide entre dans un port, cela peut entraîner un court-circuit.
ON’appliquez pas une force excessive sur les ports de charge USB de type C et ne leur faites pas subir un impact.
ONe démontez ou ne modifiez pas les ports de charge USB de type C.
QPour éviter d’endommager les appa-
reils externes
ONe laissez pas d’appareils externes dans le véhicule. La température dans
l’habitacle peut augmenter considéra- blement et endommager un appareil externe.
ON’appuyez pas sur l’appareil externe ou le câble de celui-ci et ne le soumettez pas à une pression inutile lorsqu’il est
branché.
QPour éviter le déchargement de la batterie 12 volts
N’utilisez pas les ports de charge USB de
type C pendant une longue période lorsque le système hybride est désactivé.
Chargeur sans fil (si le véhicule
en est équipé)
A
B
C
D

443
6 6-4. Utilisation des autres caractéristiques de l’habitacle
Caractéristiques de l’habitacle
*: Les appareils portables et les chargeurs
sans fil contiennent des bobines de
charge. La bobine de chargement du
chargeur sans fil peut être déplacée dans
la zone de charge près du centre du pla-
teau de chargement. Si la bobine de char-
gement à l’intérieur d’un appareil portable
est détectée dans la zone de charge, la
bobine de chargement à l’intérieur du
chargeur sans fil se déplacera vers elle et
commencera à charger. Si la bobine de
chargement à l’intérieur d’un appareil por-
table se déplace en dehors de la zone de
charge, la charge s’arrête automatique-
ment.
Si deux appareils portables ou plus sont
placés sur le plateau de chargement,
leurs bobines de charge peuvent ne pas
être correctement détectées et elles
risquent de ne pas être chargées.
QUtilisation du chargeur sans fil
1Appuyez sur le contacteur d’alimen-
tation électrique du chargeur sans
fil.
S’active et se désactive chaque fois que le
contacteur d’alimentation est enfoncé.
Lorsqu’il est activé, le témoin de fonctionne-
ment (vert) s’allume.
Même si le système hybride est arrêté, l’état
d’activation/désactivation du contacteur
d’alimentation est mémorisé.
2Placez l’appareil portable sur le pla-
teau de chargement.
Placez le côté chargement de l’appareil por-
table vers le bas avec le centre de l’appareil
au centre de la zone de charge.
Lors du chargement, le témoin de fonction-
nement (orange) s’allume.
Si aucun chargement ne se produit, essayez
de placer l’appareil portable aussi près du
centre de la zone de charge que possible.
Une fois le chargement terminé, le témoin
de fonctionnement (vert) s’allume.
QFonction de rechargement
Une fois le chargement terminé et
après un délai fixe à l’état de sus-
pension de charge, le chargement
redémarre.
Lorsque l’appareil portable est
déplacé, le chargement est inter-
rompu pendant quelques instants,
puis redémarre.
QFonction de chargement rapide
Les appareils portables suivants
prennent en charge le chargement
rapide.
• Appareils portables conformes à la
version 1.2.4 de la norme WPC et compa-
tibles avec le chargement rapide
• iPhones équipés d’une version d’iOS qui
prend en charge le chargement à 7,5 W
(iPhone 8 et modèles ultérieurs)
Pour passer à la fonction de charge-
ment rapide, appuyez 3 fois sur
l’interrupteur d’alimentation pendant
le chargement. Lorsque le charge-
ment rapide est possible, le témoin
de fonctionnement passe de

4446-4. Utilisation des autres caractéristiques de l’habitacle
l’orange au clignotement entre le
vert et l’orange.
Lorsque le chargement est terminé,
la fonction de chargement rapide
s’arrête. Passez à nouveau à la
fonction de chargement rapide pour
utiliser à nouveau le chargement
rapide.
QConditions d’éclairage du témoin
de fonctionnement
*1: Aucune puissance de chargement n’est
produite lorsque l’appareil est en veille.
Un objet métallique ne sera pas chauffé, s’il est placé sur le plateau de charge-
ment dans cet état.
*2: En fonction de l’appareil portable, il peut
arriver que le témoin de fonctionnement
continue de s’allumer en orange, même
une fois le chargement terminé.
QSi le témoin de fonctionnement
clignote
Si une erreur se produit, le témoin de
fonctionnement clignote en orange.
Corrigez l’erreur en vous basant sur les
tableaux suivants.
Clignote de façon répétée une fois
par seconde (orange)
Témoin de
fonctionne-
ment
Conditions
Désactiva-
tionLorsque le chargeur sans fil
est hors tension
Vert
(s’allume)
En veille (état possible de
chargement)
*1
Lorsque le chargement est
terminé
*2
Orange
(s’allume)
Lors du positionnement de
l’appareil portable sur la zone
de charge (détection de
l’appareil portable)
Charge
Clignote-
ment entre le
vert et
l’orange
Lorsque l’un des appareils
portables suivants utilise le
chargement rapide
• Appareils portables
conformes à la
version 1.2.4 de la norme
WPC et compatibles avec
le chargement rapide
• iPhones équipés d’une
version d’iOS qui prend en
charge le chargement à
7,5 W (iPhone 8 et
modèles ultérieurs)
Causes possiblesMesure corrective
Erreur de communi-
cation entre le véhi-
cule et le chargeur.
Si le système hybride
fonctionne, arrêtez-
le, puis faites-le redé-
marrer. Si le contac-
teur d’alimentation
est en position
ACC, faites démar-
rer le système
hybride. (P.278)

445
6 6-4. Utilisation des autres caractéristiques de l’habitacle
Caractéristiques de l’habitacle
Clignote de façon répétée 3 fois de
suite (orange)
Clignote de façon répétée 4 fois de
suite (orange)QLe chargeur sans fil peut être utilisé
quand
Le contacteur d’alimentation est en position
ACC ou ON.
QAppareils portables utilisables
OLa norme de charge sans fil Qi peut être
utilisée sur des appareils compatibles.
Cependant, certains appareils de la norme
Qi et leur compatibilité ne sont pas garan-
tis.
OPrincipalement conçue pour les télé-
phones mobiles et les smartphones, elle
est destinée aux appareils portables élec-
triques d’une puissance inférieure ou égale
à 5 W.
OToutefois, le chargement dépassant 5 W
est pris en charge par les appareils por-
tables suivants.
• Le chargement à 7,5 W ou moins est pos-
sible avec les iPhones qui prennent en
charge le chargement à 7,5 W.
• Le chargement à 10 W ou moins est pris
en charge par des appareils portables
conformes à la version 1.2.4 de la norme
WPC.
QUtilisation du système d’ouverture et de
démarrage intelligent
Si le système d’ouverture et de démarrage
intelligent détecte la clé pendant qu’un appar-
eil est en cours de chargement, le charge-
ment est temporairement arrêté.
QLorsque des couvercles et des acces-
soires sont fixés aux appareils por-
tables
Ne chargez pas dans des situations où des
couvercles et accessoires non compatibles
avec la norme Qi sont fixés à l’appareil por-
table. En fonction du type de couvercle et
d’accessoire, le chargement sera peut-être
impossible. Si le chargement n’est pas effec-
tué même avec l’appareil portable placé sur
la zone de charge, retirez le couvercle et les
accessoires.
QPendant le chargement, des parasites
sont entendus sur la radio AM
ODésactivez le chargeur sans fil et vérifiez
que les parasites ont diminué. Si les para-
sites diminuent, en appuyant continuelle-
Causes possiblesMesure corrective
Détection de subs-
tance étrangère :
Une substance
métallique étrangère
se trouve dans la
zone de charge. Dès
lors, la fonction de
prévention de
l’échauffement anor-
mal de la bobine de
chargement est acti-
vée.
Retirez la substance
étrangère de la zone
de charge.
L’appareil portable
est mal aligné :
La bobine de charge-
ment à l’intérieur de
l’appareil portable
s’est déplacée en
dehors de la zone de
charge. Dès lors, la
fonction de préven-
tion de l’échauffe-
ment anormal de la
bobine de charge-
ment est activée.Retirez l’appareil por-
table du plateau de
chargement, vérifiez
que le témoin lumi-
neux de fonctionne-
ment passe de
nouveau au vert, puis
placez à nouveau
l’appareil près du
centre du plateau de
chargement. Si un
étui ou un cache est
fixé à l’appareil por-
table, retirez-le.
Causes possiblesMesure corrective
Arrêt de sécurité
résultant du dépas-
sement de la valeur
de consigne par la
température à l’inté-
rieur du chargeur
sans fil
Arrêtez le charge-
ment, retirez l’appar-
eil portable du
plateau de charge-
ment, attendez que
la température
baisse, puis recom-
mencez le charge-
ment.

4466-4. Utilisation des autres caractéristiques de l’habitacle
ment sur le contacteur d’alimentation électrique du chargeur sans fil pendant 2 secondes, la fréquence du chargeur peut
être modifiée et les parasites peuvent être réduits. De plus, le témoin de fonctionne-ment clignote en orange à 2 reprises lors
de cette opération.
OLes iPhones utilisent une fréquence parti-
culière pour un chargement rapide. Selon la version de l’iOS, le chargement rapide peut ne pas être effectué lors des change-
ments de fréquence.
QPoints importants à propos du chargeur sans fil
OSi la clé électronique ne peut pas être détectée dans l’habitacle, le chargement ne peut pas être effectué. Lorsque la porte
est ouverte et fermée, le chargement peut être temporairement suspendu.
OLors du chargement, le dispositif de charge sans fil et l’appareil portable chauffent. Cependant, il ne s’agit pas d’un dysfonc-
tionnement. Lorsqu’un appareil portable chauffe pen-dant le chargement, le chargement peut
s’arrêter en raison de la fonction de protec- tion de l’appareil portable. Dans ce cas, lorsque la température de l’appareil por-
table est suffisamment redescendue, rechargez ce dernier.
Le ventilateur peut se mettre à fonctionner pour faire baisser la température à l’intérieur du chargeur sans fil, mais il ne s’agit pas d’un
dysfonctionnement.
QBruits de fonctionnement
Un bourdonnement peut être perçu lorsque vous appuyez sur le contacteur d’alimenta-tion pour mettre l’appareil sous tension,
lorsque vous mettez le contacteur d’alimenta- tion en position ACC ou ON alors que l’ali-mentation du chargeur sans fil est sous
tension, ou lors de la détection d’un appareil portable. Cependant, il ne s’agit pas d’un dysfonctionnement.
AVERTISSEMENT
QPrécautions à prendre lors de la
conduite
Lors du chargement d’un appareil por- table, pour des raisons de sécurité, le conducteur ne doit pas actionner la partie
principale de l’appareil portable pendant la conduite.
QPrécautions à prendre lors de la
conduite
Ne chargez pas d’appareils légers tels que des écouteurs sans fil lors de la conduite. Ces appareils sont très légers et peuvent
être éjectés du plateau de chargement, ce qui risquerait de provoquer des accidents.
QMesures de précaution relatives aux
interférences avec des dispositifs électroniques
Les personnes porteus es d’un pacemaker cardiaque implantable, d’un pacemaker de
traitement par resynchronisation car- diaque ou d’un défibrillateur automatique implantable, ainsi que de tout autre dispo-
sitif médical électrique, doivent consulter leur médecin à propos de l’utilisation du chargeur sans fil.
QPour éviter les dysfonctionnements ou les brûlures
Respectez les mesures de précaution sui-
vantes. Dans le cas contraire, l’équipe- ment risque de présenter un dysfonctionnement, d’être endommagé,
de prendre feu et de provoquer des brû- lures en raison d’une surchauffe ou d’une décharge électrique.
ON’insérez aucun objet métallique entre
la zone de charge et l’appareil portable pendant le chargement
ONe fixez pas d’autocollant à base d’alu-
minium ou d’autres objets métalliques sur la zone de charge
ONe fixez pas d’autocollant à base d’alu-
minium ou d’autres objets métalliques sur la face latérale de l’appareil portable (ou à son étui ou son cache) en contact
avec la zone de charge

447
6
6-4. Utilisation des autres caractéristiques de l’habitacle
Caractéristiques de l’habitacle
AVERTISSEMENT
ON’utilisez pas le plateau de chargement
comme un petit espace de rangement
ONe le soumettez pas à un choc violent ou à une force importante
ONe le démontez, ne le modifiez pas et ne le retirez pas
ONe rechargez pas les appareils autres
que les appareils portables spécifiés
ORestez à distance des objets magné- tiques
ONe chargez pas les appareils si la zone de charge est couverte de poussière
ONe le couvrez pas d’un tissu ou de
matériaux similaires
NOTE
QSituations dans lesquelles la fonc- tion risque de ne pas fonctionner
normalement
Les appareils risquent de ne pas être char- gés normalement dans les situations sui-vantes.
OL’appareil portable est entièrement chargé
OL’appareil portable est chargé avec un
câble connecté
OUn corps étranger est présent entre la zone de charge et l’appareil portable
OLa charge a provoqué le réchauffement de l’appareil portable
OLa température autour du plateau de
chargement est de 35 °C (95 °F) ou plus, par exemple en cas de chaleur extrême
OL’appareil portable est placé avec sa surface de chargement orientée vers le haut
OL’appareil portable est placé dans une zone mal alignée par rapport à la zone de charge
OL’appareil portable est plus grand que le plateau de chargement
OUn appareil pliable et portable est placé en dehors de la zone de charge
OLe véhicule se trouve dans une zone où
de fortes ondes ou des parasites élec- triques sont émis, comme à proximité d’une tour de télévision, d’une centrale,
d’une station-service, d’une station de diffusion, d’un grand écran, d’un aéro-port, etc.
OL’un des objets suivants, d’une épais-seur de 2 mm (0,08 in) ou plus, se trouve entre le côté chargement de
l’appareil portable et la zone de charge
• Carte avec une partie métallique, comme une feuille d’aluminium, etc.
• Un paquet de cigarettes revêtu d’une feuille d’aluminium
• Un portefeuille ou un sac métallique
• Pièces de monnaie
• Un coussin chauffant
• Des CD, DVD ou autres médias
• Un accessoire en métal
• Un étui ou un cache en métal
ODes télécommandes sans fil de type
ondes électriques sont utilisées à proxi- mité
ODeux appareils portables ou plus sont
placés en même temps sur le plateau de chargement
Si la charge est anormale ou si le témoin de fonctionnement continue de clignoter
pour toute autre raison, le chargeur sans fil peut présenter un dysfonctionnement. Contactez dès que possible un conces-
sionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.

4486-4. Utilisation des autres caractéristiques de l’habitacle
Pour pouvoir utiliser l’accoudoir, rabat-
tez-le.
Une poignée de maintien installée sur
le plafond peut être utilisée pour soute-
nir votre corps lorsque vous êtes assis
sur le siège.
NOTE
QPour prévenir les dysfonctionne-
ments et la corruption de données
OLors du chargement, le fait d’apporter une carte de crédit, une autre carte magnétique ou un support de stockage
magnétique à proximité de la zone de charge peut effacer les données stoc-kées en raison de l’influence magné-
tique. De plus, n’approchez pas de montre-bracelet ou d’autre instrument de précision à proximité de la zone de
charge, car cela pourrait entraîner un dysfonctionnement.
ONe procédez pas au chargement à
l’aide d’une carte à puce sans contact, par exemple une carte à puce de sys-tème de transport, insérée entre le côté
de chargement d’un appareil portable et la zone de charge. La puce électronique peut devenir extrêmement chaude et
endommager l’appareil portable ou la carte à puce. Faites particulièrement attention à ne pas charger un appareil
portable à l’intérieur d’un étui ou d’un cache sur lequel est fixée une carte à puce sans contact.
ONe laissez pas d’appareil portable dans le véhicule. La température peut grim-
per à l’intérieur du véhicule en cas de chaleur extrême, ce qui peut provoquer un dysfonctionnement.
QSi le système d’exploitation du smartphone a été mis à jour
Si le système d’exploitation du smart- phone a été mis à jour avec une version
plus récente, ses spéc ifications de charge- ment peuvent avoi r changé de manière significative. Pour plus de détails, consul-
tez les informations sur le site Web du fabricant.
QPour éviter le déchargement de la
batterie 12 volts
N’utilisez pas le char geur sans fil sur une longue période lorsque le système hybride est à l’arrêt.
Accoudoir
NOTE
QPour éviter d’endommager l’accou-doir
N’appliquez pas de charge excessive à
l’accoudoir.
Poignées de maintien
AVERTISSEMENT
QPoignées de maintien
N’utilisez pas la poignée de maintien pour entrer dans le véhicule ou en sortir, ou pour vous lever de votre siège.
