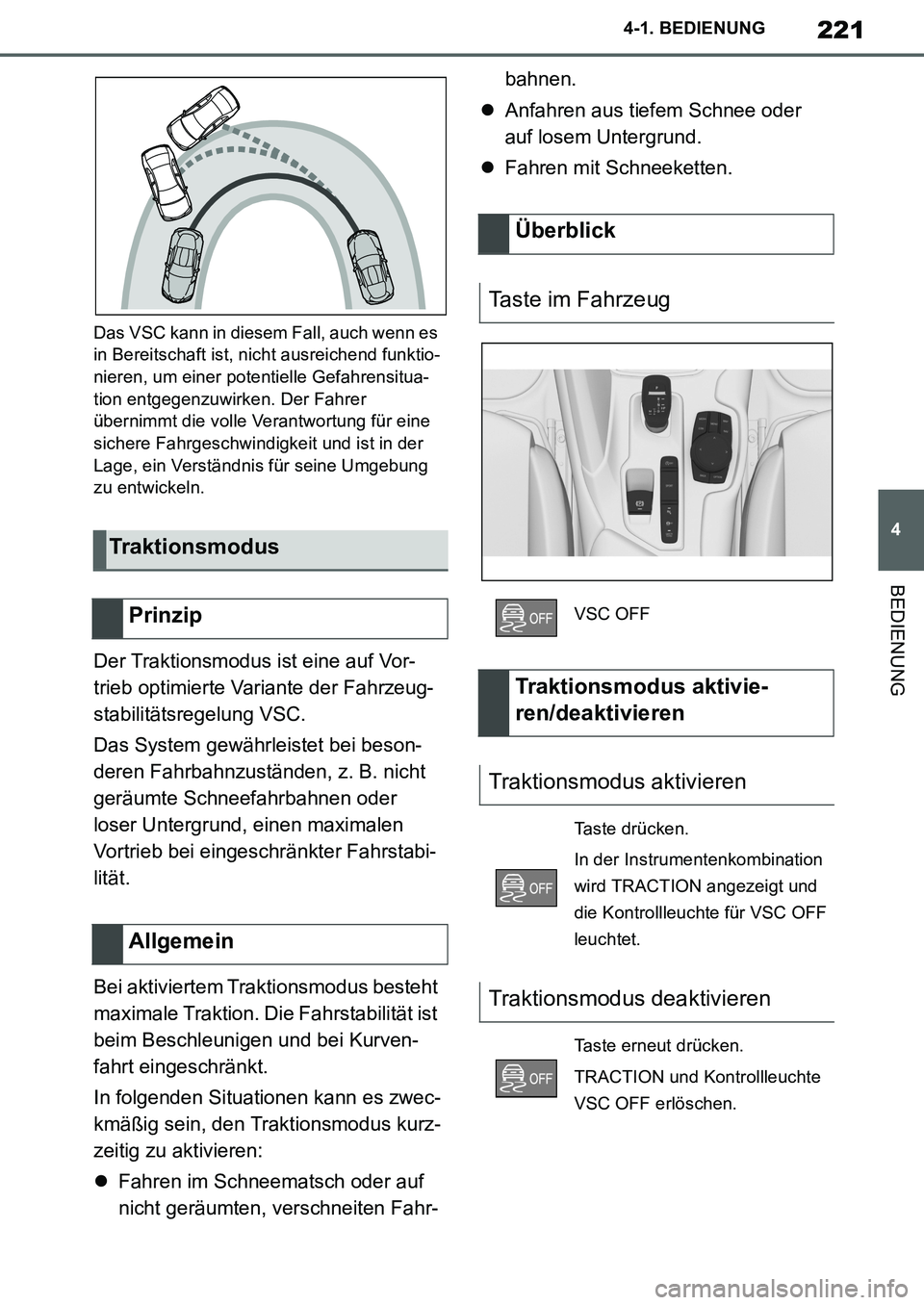

TOYOTA SUPRA 2020 Betriebsanleitungen (in German)

221
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Das VSC kann in diesem Fall, auch wenn es
in Bereitschaft ist, nicht ausreichend funktio-
nieren, um einer potentielle Gefahrensitua-
tion entgegenzuwirken. Der Fahrer
übernimmt die volle Verantwortung für eine
sichere Fahrgeschwindigkeit und ist in der
Lage, ein Verständnis für seine Umgebung
zu entwickeln.
Der Traktionsmodus ist eine auf Vor-
trieb optimierte Variante der Fahrzeug-
stabilitätsregelung VSC.
Das System gewährleistet bei beson-
deren Fahrbahnzuständen, z. B. nicht
geräumte Schneefahrbahnen oder
loser Untergrund, einen maximalen
Vortrieb bei eingeschränkter Fahrstabi-
lität.
Bei aktiviertem Traktionsmodus besteht
maximale Traktion. Die Fahrstabilität ist
beim Beschleunigen und bei Kurven-
fahrt eingeschränkt.
In folgenden Situationen kann es zwec-
kmäßig sein, den Traktionsmodus kurz-
zeitig zu aktivieren:
Fahren im Schneematsch oder auf
nicht geräumten, verschneiten Fahr-bahnen.
Anfahren aus tiefem Schnee oder
auf losem Untergrund.
Fahren mit Schneeketten.
Traktionsmodus
Prinzip
Allgemein
Überblick
Taste im Fahrzeug
VSC OFF
Traktionsmodus aktivie-
ren/deaktivieren
Traktionsmodus aktivieren
Taste drücken.
In der Instrumentenkombination
wird TRACTION angezeigt und
die Kontrollleuchte für VSC OFF
leuchtet.
Traktionsmodus deaktivieren
Taste erneut drücken.
TRACTION und Kontrollleuchte
VSC OFF erlöschen.
Supra_OM_German_OM99V76M.book 221 ページ ２０１９年８月２８日　水曜日　午後４時１４分

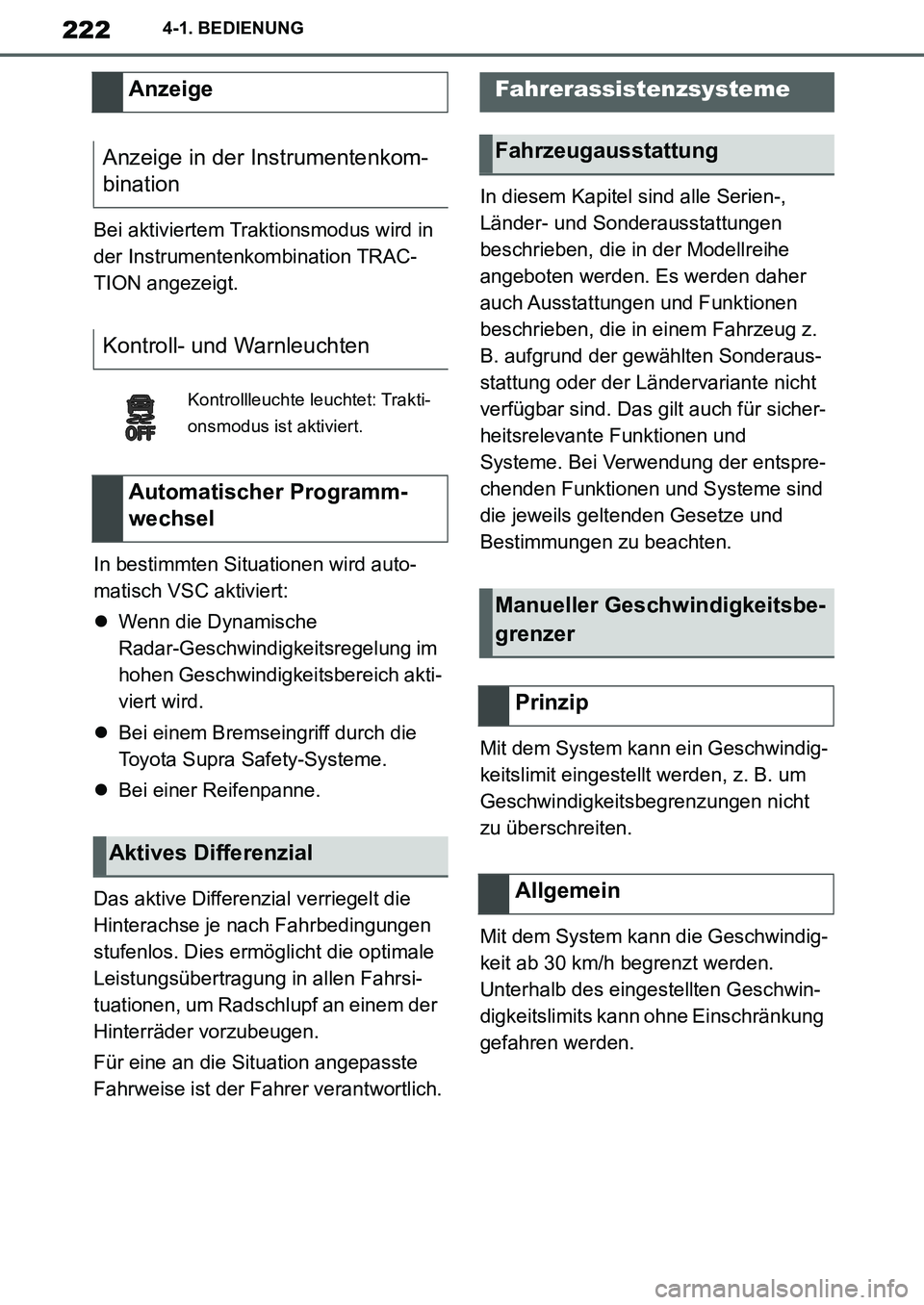

222
Supra Owner's Manual_EM
4-1. BEDIENUNG
Bei aktiviertem Traktionsmodus wird in
der Instrumentenkombination TRAC-
TION angezeigt.
In bestimmten Situationen wird auto-
matisch VSC aktiviert:
Wenn die Dynamische
Radar-Geschwindigkeitsregelung im
hohen Geschwindigkeitsbereich akti-
viert wird.
Bei einem Bremseingriff durch die
Toyota Supra Safety-Systeme.
Bei einer Reifenpanne.
Das aktive Differenzial verriegelt die
Hinterachse je nach Fahrbedingungen
stufenlos. Dies ermöglicht die optimale
Leistungsübertragung in allen Fahrsi-
tuationen, um Radschlupf an einem der
Hinterräder vorzubeugen.
Für eine an die Situation angepasste
Fahrweise ist der Fahrer verantwortlich.In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Mit dem System kann ein Geschwindig-
keitslimit eingestellt werden, z. B. um
Geschwindigkeitsbegrenzungen nicht
zu überschreiten.
Mit dem System kann die Geschwindig-
keit ab 30 km/h begrenzt werden.
Unterhalb des eingestellten Geschwin-
digkeitslimits kann ohne Einschränkung
gefahren werden.
Anzeige
Anzeige in der Instrumentenkom-
bination
Kontroll- und Warnleuchten
Kontrollleuchte leuchtet: Trakti-
onsmodus ist aktiviert.
Automatischer Programm-
wechsel
Aktives Differenzial
Fahrerassistenzsysteme
Fahrzeugausstattung
Manueller Geschwindigkeitsbe-
grenzer
Prinzip
Allgemein
Supra_OM_German_OM99V76M.book 222 ページ ２０１９年８月２８日　水曜日　午後４時１４分

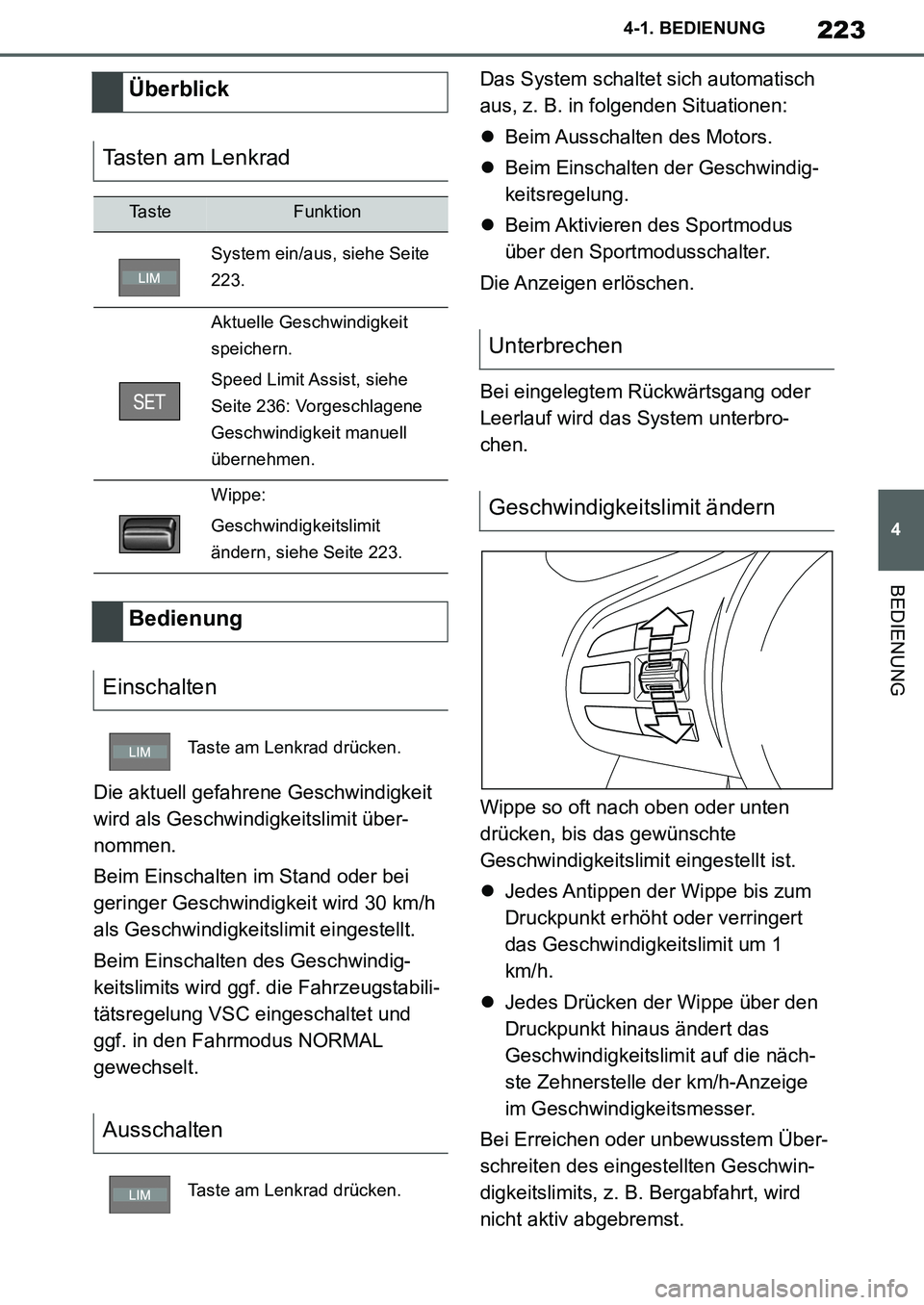

223
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Die aktuell gefahrene Geschwindigkeit
wird als Geschwindigkeitslimit über-
nommen.
Beim Einschalten im Stand oder bei
geringer Geschwindigkeit wird 30 km/h
als Geschwindigkeitslimit eingestellt.
Beim Einschalten des Geschwindig-
keitslimits wird ggf. die Fahrzeugstabili-
tätsregelung VSC eingeschaltet und
ggf. in den Fahrmodus NORMAL
gewechselt.Das System schaltet sich automatisch
aus, z. B. in folgenden Situationen:
Beim Ausschalten des Motors.
Beim Einschalten der Geschwindig-
keitsregelung.
Beim Aktivieren des Sportmodus
über den Sportmodusschalter.
Die Anzeigen erlöschen.
Bei eingelegtem Rückwärtsgang oder
Leerlauf wird das System unterbro-
chen.
Wippe so oft nach oben oder unten
drücken, bis das gewünschte
Geschwindigkeitslimit eingestellt ist.
Jedes Antippen der Wippe bis zum
Druckpunkt erhöht oder verringert
das Geschwindigkeitslimit um 1
km/h.
Jedes Drücken der Wippe über den
Druckpunkt hinaus ändert das
Geschwindigkeitslimit auf die näch-
ste Zehnerstelle der km/h-Anzeige
im Geschwindigkeitsmesser.
Bei Erreichen oder unbewusstem Über-
schreiten des eingestellten Geschwin-
digkeitslimits, z. B. Bergabfahrt, wird
nicht aktiv abgebremst.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
System ein/aus, siehe Seite
223.
Aktuelle Geschwindigkeit
speichern.
Speed Limit Assist, siehe
Seite 236: Vorgeschlagene
Geschwindigkeit manuell
übernehmen.
Wippe:
Geschwindigkeitslimit
ändern, siehe Seite 223.
Bedienung
Einschalten
Taste am Lenkrad drücken.
Ausschalten
Taste am Lenkrad drücken.
Unterbrechen
Geschwindigkeitslimit ändern
Supra_OM_German_OM99V76M.book 223 ページ ２０１９年８月２８日　水曜日　午後４時１４分

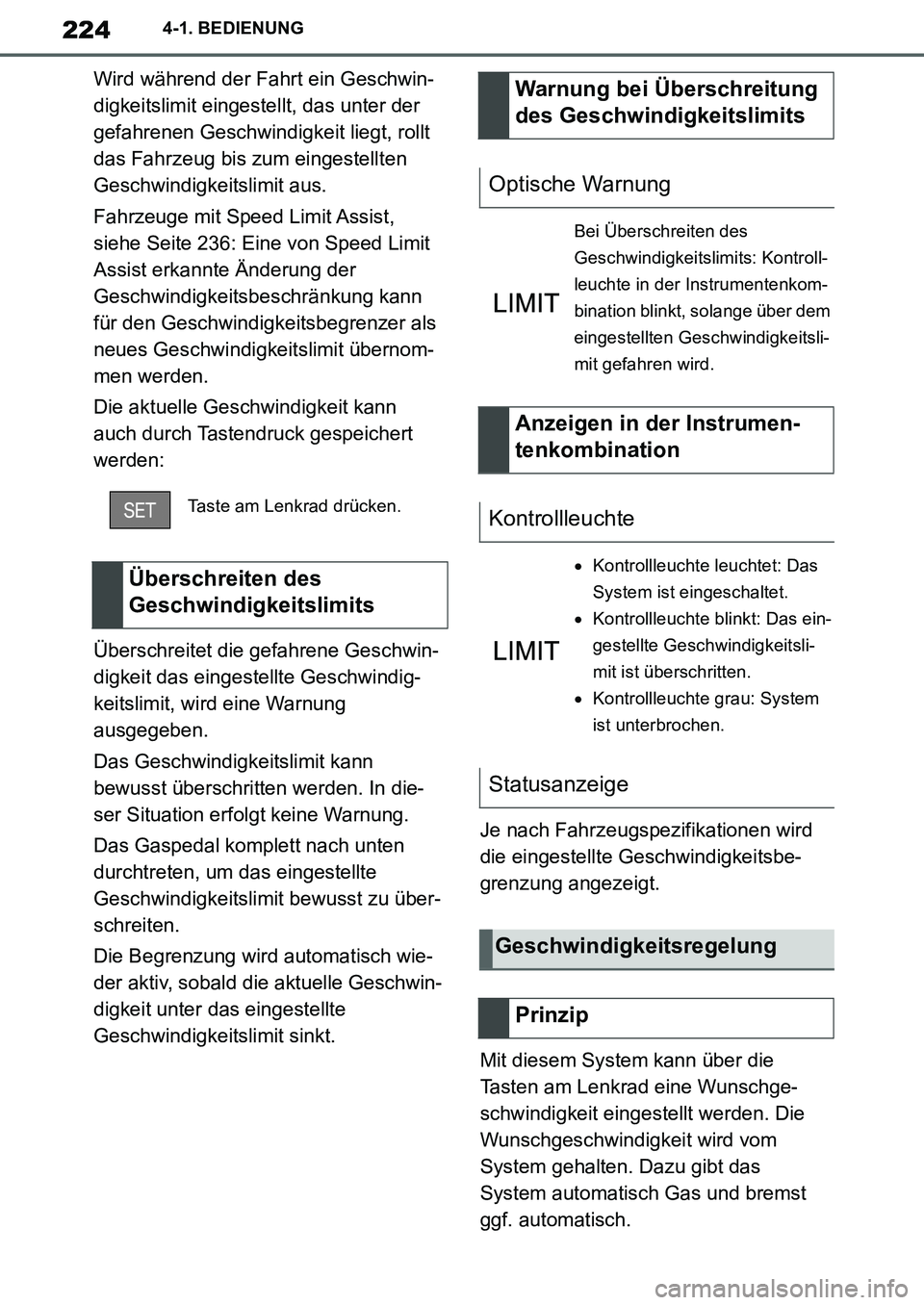

224
Supra Owner's Manual_EM
4-1. BEDIENUNG
Wird während der Fahrt ein Geschwin-
digkeitslimit eingestellt, das unter der
gefahrenen Geschwindigkeit liegt, rollt
das Fahrzeug bis zum eingestellten
Geschwindigkeitslimit aus.
Fahrzeuge mit Speed Limit Assist,
siehe Seite 236: Eine von Speed Limit
Assist erkannte Änderung der
Geschwindigkeitsbeschränkung kann
für den Geschwindigkeitsbegrenzer als
neues Geschwindigkeitslimit übernom-
men werden.
Die aktuelle Geschwindigkeit kann
auch durch Tastendruck gespeichert
werden:
Überschreitet die gefahrene Geschwin-
digkeit das eingestellte Geschwindig-
keitslimit, wird eine Warnung
ausgegeben.
Das Geschwindigkeitslimit kann
bewusst überschritten werden. In die-
ser Situation erfolgt keine Warnung.
Das Gaspedal komplett nach unten
durchtreten, um das eingestellte
Geschwindigkeitslimit bewusst zu über-
schreiten.
Die Begrenzung wird automatisch wie-
der aktiv, sobald die aktuelle Geschwin-
digkeit unter das eingestellte
Geschwindigkeitslimit sinkt.Je nach Fahrzeugspezifikationen wird
die eingestellte Geschwindigkeitsbe-
grenzung angezeigt.
Mit diesem System kann über die
Tasten am Lenkrad eine Wunschge-
schwindigkeit eingestellt werden. Die
Wunschgeschwindigkeit wird vom
System gehalten. Dazu gibt das
System automatisch Gas und bremst
ggf. automatisch.
Taste am Lenkrad drücken.
Überschreiten des
Geschwindigkeitslimits
Warnung bei Überschreitung
des Geschwindigkeitslimits
Optische Warnung
Bei Überschreiten des
Geschwindigkeitslimits: Kontroll-
leuchte in der Instrumentenkom-
bination blinkt, solange über dem
eingestellten Geschwindigkeitsli-
mit gefahren wird.
Anzeigen in der Instrumen-
tenkombination
Kontrollleuchte
Kontrollleuchte leuchtet: Das
System ist eingeschaltet.
Kontrollleuchte blinkt: Das ein-
gestellte Geschwindigkeitsli-
mit ist überschritten.
Kontrollleuchte grau: System
ist unterbrochen.
Statusanzeige
Geschwindigkeitsregelung
Prinzip
Supra_OM_German_OM99V76M.book 224 ページ ２０１９年８月２８日　水曜日　午後４時１４分

225
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Je nach Fahrzeugspezifikationen kön-
nen die Eigenschaften der Geschwin-
digkeitsregelung variieren.
Die Anzeige schaltet sich ein.
Die Geschwindigkeitsregelung ist aktiv.
Die gefahrene Geschwindigkeit wird
gehalten und als Wunschgeschwindig-
keit gespeichert.
Fahrzeugstabilitätsregelung VSC wird
ggf. eingeschaltet.
Allgemein
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Die Benutzung des Systems kann in fol-
genden Situationen zu einer erhöhten
Unfallgefahr führen, z. B.:
●Bei kurvenreichem Straßenverlauf.
●Bei starkem Verkehrsaufkommen.
●Bei Straßenglätte, Nebel, Schnee,
Nässe oder lockerem Untergrund.
Es besteht Unfallgefahr oder die Gefahr
von Sachschäden. Das System nur nut-
zen, wenn ein Fahren mit konstanter
Geschwindigkeit möglich ist.
WARNUNG
Die Wunschgeschwindigkeit kann verse-
hentlich falsch eingestellt oder abgerufen
werden. Es besteht Unfallgefahr. Wunsch-
geschwindigkeit den Verkehrsverhältnis-
sen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
Geschwindigkeitsregelung
ein/aus, siehe Seite 225.
Geschwindigkeitsregelung
mit letzter Einstellung fortset-
zen, siehe Seite 227.
Geschwindigkeitsregelung
unterbrechen, siehe Seite
226.
Aktuelle Geschwindigkeit
speichern.
Speed Limit Assist, siehe
Seite 236: Vorgeschlagene
Geschwindigkeit manuell
übernehmen.
Wippe:
Geschwindigkeit einstellen,
siehe Seite 226.
Geschwindigkeitsregelung
ein-/ausschalten
Einschalten
Taste am Lenkrad drücken.
Supra_OM_German_OM99V76M.book 225 ページ ２０１９年８月２８日　水曜日　午後４時１４分

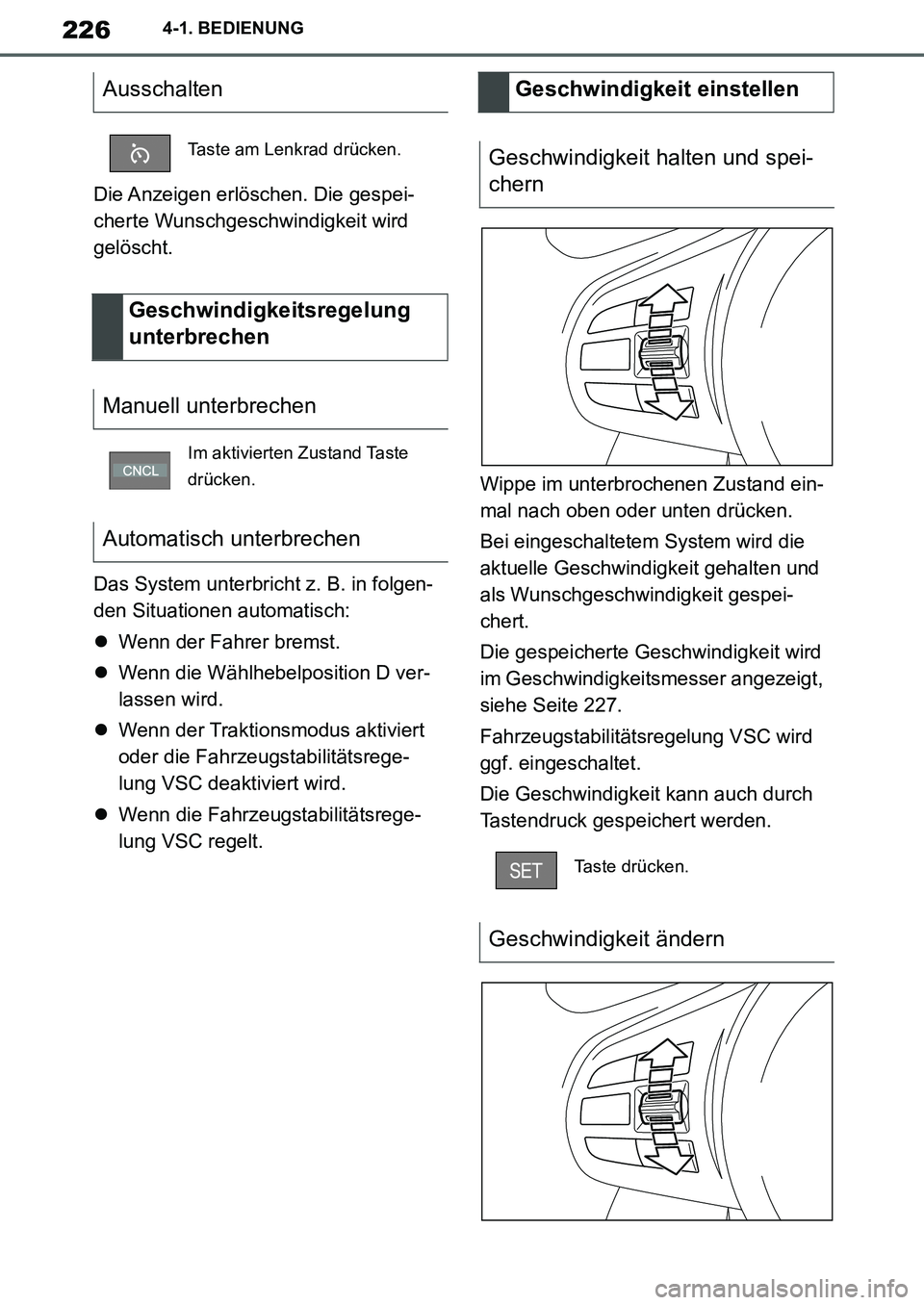

226
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Anzeigen erlöschen. Die gespei-
cherte Wunschgeschwindigkeit wird
gelöscht.
Das System unterbricht z. B. in folgen-
den Situationen automatisch:
Wenn der Fahrer bremst.
Wenn die Wählhebelposition D ver-
lassen wird.
Wenn der Traktionsmodus aktiviert
oder die Fahrzeugstabilitätsrege-
lung VSC deaktiviert wird.
Wenn die Fahrzeugstabilitätsrege-
lung VSC regelt.Wippe im unterbrochenen Zustand ein-
mal nach oben oder unten drücken.
Bei eingeschaltetem System wird die
aktuelle Geschwindigkeit gehalten und
als Wunschgeschwindigkeit gespei-
chert.
Die gespeicherte Geschwindigkeit wird
im Geschwindigkeitsmesser angezeigt,
siehe Seite 227.
Fahrzeugstabilitätsregelung VSC wird
ggf. eingeschaltet.
Die Geschwindigkeit kann auch durch
Tastendruck gespeichert werden.
Ausschalten
Taste am Lenkrad drücken.
Geschwindigkeitsregelung
unterbrechen
Manuell unterbrechen
Im aktivierten Zustand Taste
drücken.
Automatisch unterbrechen
Geschwindigkeit einstellen
Geschwindigkeit halten und spei-
chern
Taste drücken.
Geschwindigkeit ändern
Supra_OM_German_OM99V76M.book 226 ページ ２０１９年８月２８日　水曜日　午後４時１４分

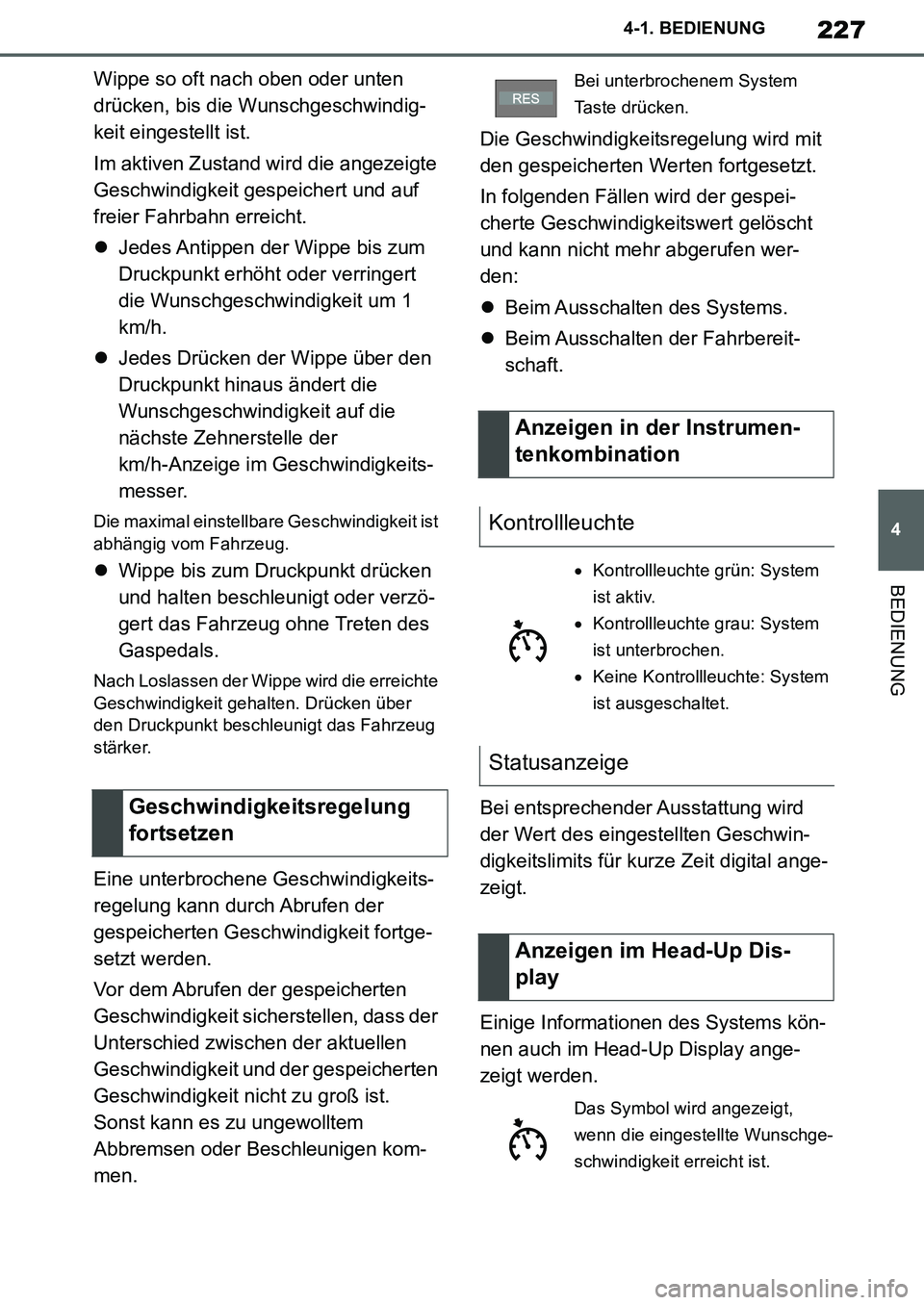

227
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Wippe so oft nach oben oder unten
drücken, bis die Wunschgeschwindig-
keit eingestellt ist.
Im aktiven Zustand wird die angezeigte
Geschwindigkeit gespeichert und auf
freier Fahrbahn erreicht.
Jedes Antippen der Wippe bis zum
Druckpunkt erhöht oder verringert
die Wunschgeschwindigkeit um 1
km/h.
Jedes Drücken der Wippe über den
Druckpunkt hinaus ändert die
Wunschgeschwindigkeit auf die
nächste Zehnerstelle der
km/h-Anzeige im Geschwindigkeits-
messer.
Die maximal einstellbare Geschwindigkeit ist
abhängig vom Fahrzeug.
Wippe bis zum Druckpunkt drücken
und halten beschleunigt oder verzö-
gert das Fahrzeug ohne Treten des
Gaspedals.
Nach Loslassen der Wippe wird die erreichte
Geschwindigkeit gehalten. Drücken über
den Druckpunkt beschleunigt das Fahrzeug
stärker.
Eine unterbrochene Geschwindigkeits-
regelung kann durch Abrufen der
gespeicherten Geschwindigkeit fortge-
setzt werden.
Vor dem Abrufen der gespeicherten
Geschwindigkeit sicherstellen, dass der
Unterschied zwischen der aktuellen
Geschwindigkeit und der gespeicherten
Geschwindigkeit nicht zu groß ist.
Sonst kann es zu ungewolltem
Abbremsen oder Beschleunigen kom-
men.Die Geschwindigkeitsregelung wird mit
den gespeicherten Werten fortgesetzt.
In folgenden Fällen wird der gespei-
cherte Geschwindigkeitswert gelöscht
und kann nicht mehr abgerufen wer-
den:
Beim Ausschalten des Systems.
Beim Ausschalten der Fahrbereit-
schaft.
Bei entsprechender Ausstattung wird
der Wert des eingestellten Geschwin-
digkeitslimits für kurze Zeit digital ange-
zeigt.
Einige Informationen des Systems kön-
nen auch im Head-Up Display ange-
zeigt werden.
Geschwindigkeitsregelung
fortsetzen
Bei unterbrochenem System
Taste drücken.
Anzeigen in der Instrumen-
tenkombination
Kontrollleuchte
Kontrollleuchte grün: System
ist aktiv.
Kontrollleuchte grau: System
ist unterbrochen.
Keine Kontrollleuchte: System
ist ausgeschaltet.
Statusanzeige
Anzeigen im Head-Up Dis-
play
Das Symbol wird angezeigt,
wenn die eingestellte Wunschge-
schwindigkeit erreicht ist.
Supra_OM_German_OM99V76M.book 227 ページ ２０１９年８月２８日　水曜日　午後４時１４分

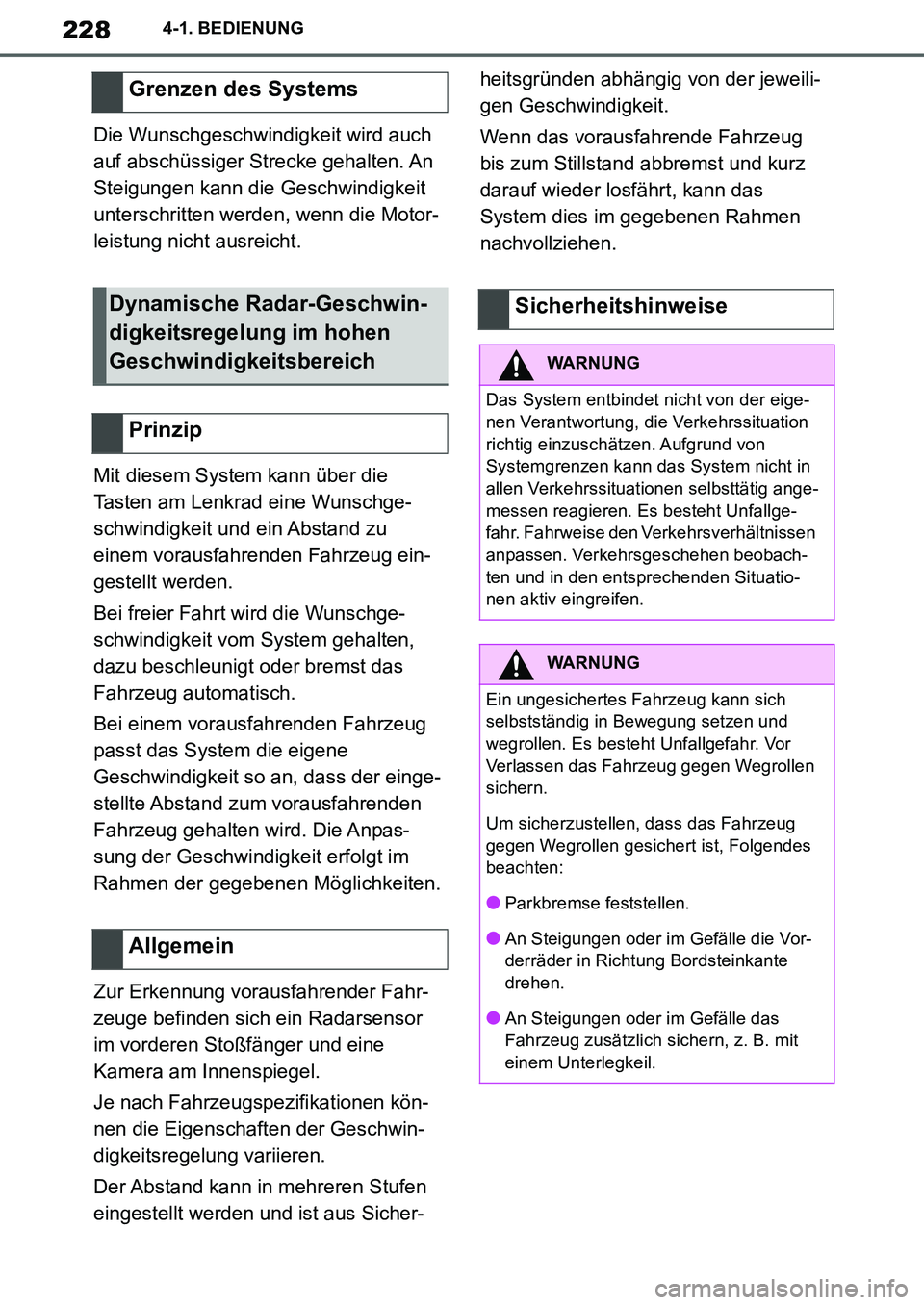

228
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Wunschgeschwindigkeit wird auch
auf abschüssiger Strecke gehalten. An
Steigungen kann die Geschwindigkeit
unterschritten werden, wenn die Motor-
leistung nicht ausreicht.
Mit diesem System kann über die
Tasten am Lenkrad eine Wunschge-
schwindigkeit und ein Abstand zu
einem vorausfahrenden Fahrzeug ein-
gestellt werden.
Bei freier Fahrt wird die Wunschge-
schwindigkeit vom System gehalten,
dazu beschleunigt oder bremst das
Fahrzeug automatisch.
Bei einem vorausfahrenden Fahrzeug
passt das System die eigene
Geschwindigkeit so an, dass der einge-
stellte Abstand zum vorausfahrenden
Fahrzeug gehalten wird. Die Anpas-
sung der Geschwindigkeit erfolgt im
Rahmen der gegebenen Möglichkeiten.
Zur Erkennung vorausfahrender Fahr-
zeuge befinden sich ein Radarsensor
im vorderen Stoßfänger und eine
Kamera am Innenspiegel.
Je nach Fahrzeugspezifikationen kön-
nen die Eigenschaften der Geschwin-
digkeitsregelung variieren.
Der Abstand kann in mehreren Stufen
eingestellt werden und ist aus Sicher-heitsgründen abhängig von der jeweili-
gen Geschwindigkeit.
Wenn das vorausfahrende Fahrzeug
bis zum Stillstand abbremst und kurz
darauf wieder losfährt, kann das
System dies im gegebenen Rahmen
nachvollziehen.
Grenzen des Systems
Dynamische Radar-Geschwin-
digkeitsregelung im hohen
Geschwindigkeitsbereich
Prinzip
AllgemeinSicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Ein ungesichertes Fahrzeug kann sich
selbstständig in Bewegung setzen und
wegrollen. Es besteht Unfallgefahr. Vor
Verlassen das Fahrzeug gegen Wegrollen
sichern.
Um sicherzustellen, dass das Fahrzeug
gegen Wegrollen gesichert ist, Folgendes
beachten:
●Parkbremse feststellen.
●An Steigungen oder im Gefälle die Vor-
derräder in Richtung Bordsteinkante
drehen.
●An Steigungen oder im Gefälle das
Fahrzeug zusätzlich sichern, z. B. mit
einem Unterlegkeil.
Supra_OM_German_OM99V76M.book 228 ページ ２０１９年８月２８日　水曜日　午後４時１４分

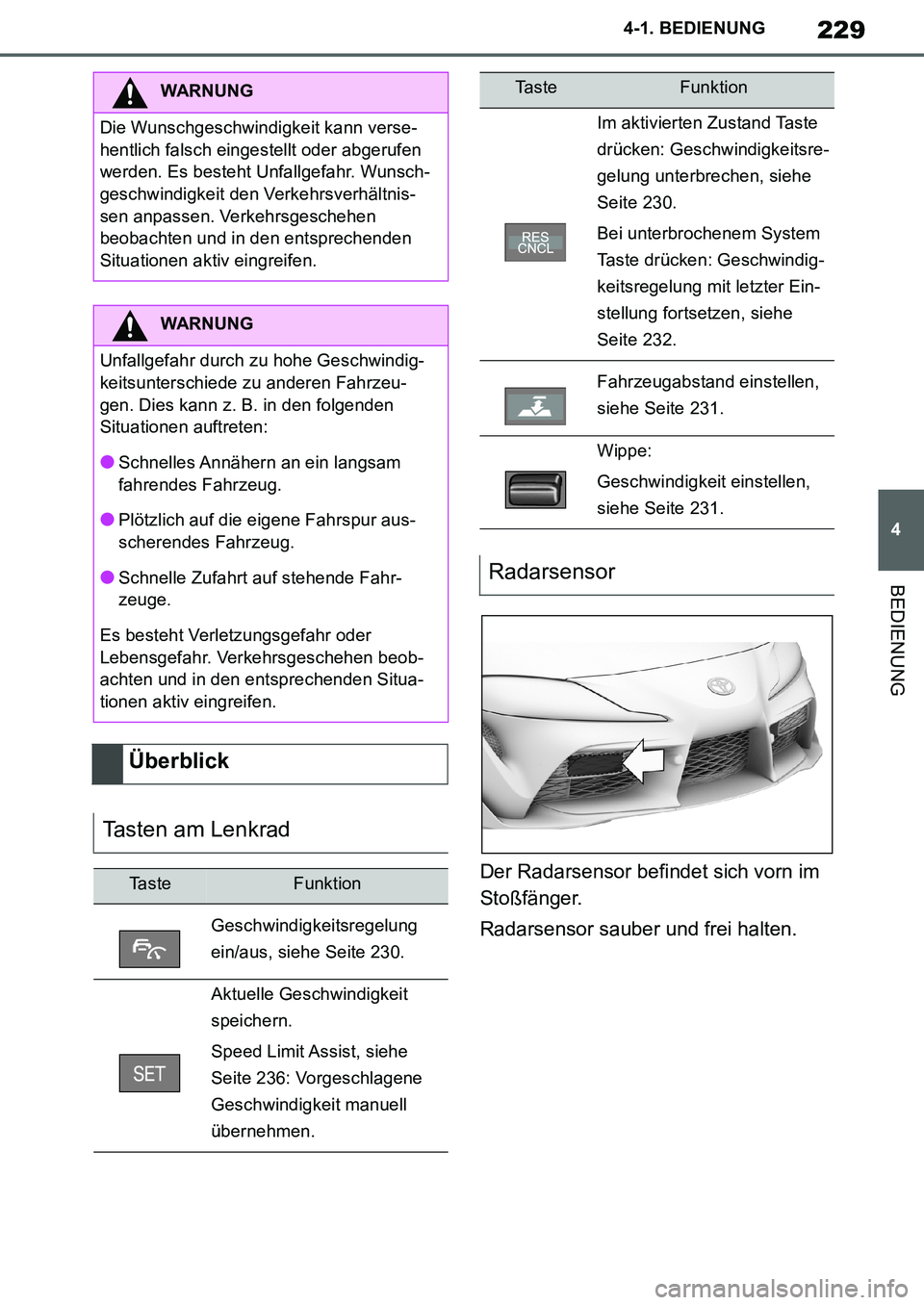

229
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Der Radarsensor befindet sich vorn im
Stoßfänger.
Radarsensor sauber und frei halten.
WARNUNG
Die Wunschgeschwindigkeit kann verse-
hentlich falsch eingestellt oder abgerufen
werden. Es besteht Unfallgefahr. Wunsch-
geschwindigkeit den Verkehrsverhältnis-
sen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden
Situationen aktiv eingreifen.
WARNUNG
Unfallgefahr durch zu hohe Geschwindig-
keitsunterschiede zu anderen Fahrzeu-
gen. Dies kann z. B. in den folgenden
Situationen auftreten:
●Schnelles Annähern an ein langsam
fahrendes Fahrzeug.
●Plötzlich auf die eigene Fahrspur aus-
scherendes Fahrzeug.
●Schnelle Zufahrt auf stehende Fahr-
zeuge.
Es besteht Verletzungsgefahr oder
Lebensgefahr. Verkehrsgeschehen beob-
achten und in den entsprechenden Situa-
tionen aktiv eingreifen.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
Geschwindigkeitsregelung
ein/aus, siehe Seite 230.
Aktuelle Geschwindigkeit
speichern.
Speed Limit Assist, siehe
Seite 236: Vorgeschlagene
Geschwindigkeit manuell
übernehmen.
Im aktivierten Zustand Taste
drücken: Geschwindigkeitsre-
gelung unterbrechen, siehe
Seite 230.
Bei unterbrochenem System
Taste drücken: Geschwindig-
keitsregelung mit letzter Ein-
stellung fortsetzen, siehe
Seite 232.
Fahrzeugabstand einstellen,
siehe Seite 231.
Wippe:
Geschwindigkeit einstellen,
siehe Seite 231.
Radarsensor
Ta s t eFunktion
Supra_OM_German_OM99V76M.book 229 ページ ２０１９年８月２８日　水曜日　午後４時１４分

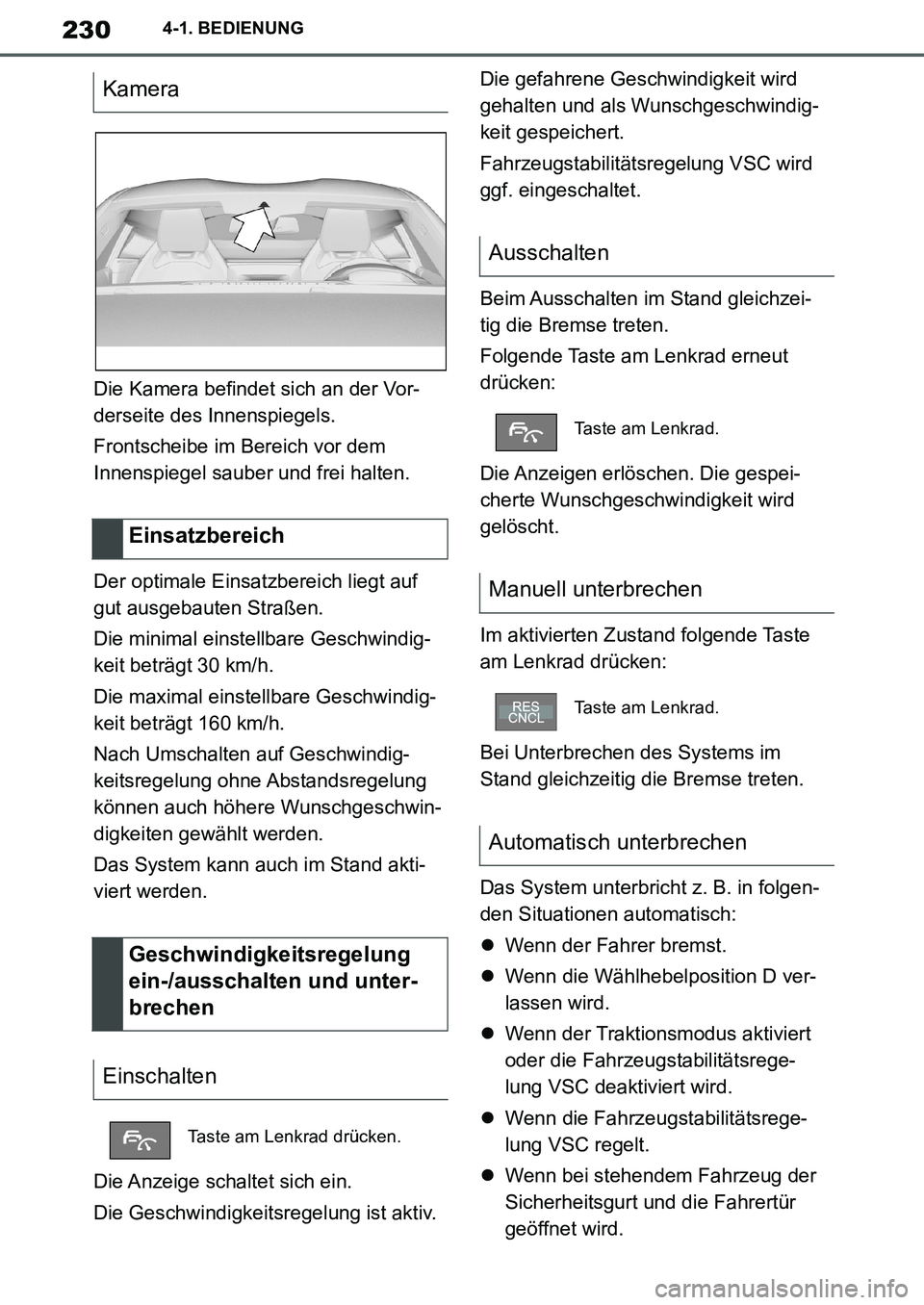

230
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Kamera befindet sich an der Vor-
derseite des Innenspiegels.
Frontscheibe im Bereich vor dem
Innenspiegel sauber und frei halten.
Der optimale Einsatzbereich liegt auf
gut ausgebauten Straßen.
Die minimal einstellbare Geschwindig-
keit beträgt 30 km/h.
Die maximal einstellbare Geschwindig-
keit beträgt 160 km/h.
Nach Umschalten auf Geschwindig-
keitsregelung ohne Abstandsregelung
können auch höhere Wunschgeschwin-
digkeiten gewählt werden.
Das System kann auch im Stand akti-
viert werden.
Die Anzeige schaltet sich ein.
Die Geschwindigkeitsregelung ist aktiv. Die gefahrene Geschwindigkeit wird
gehalten und als Wunschgeschwindig-
keit gespeichert.
Fahrzeugstabilitätsregelung VSC wird
ggf. eingeschaltet.
Beim Ausschalten im Stand gleichzei-
tig die Bremse treten.
Folgende Taste am Lenkrad erneut
drücken:
Die Anzeigen erlöschen. Die gespei-
cherte Wunschgeschwindigkeit wird
gelöscht.
Im aktivierten Zustand folgende Taste
am Lenkrad drücken:
Bei Unterbrechen des Systems im
Stand gleichzeitig die Bremse treten.
Das System unterbricht z. B. in folgen-
den Situationen automatisch:
Wenn der Fahrer bremst.
Wenn die Wählhebelposition D ver-
lassen wird.
Wenn der Traktionsmodus aktiviert
oder die Fahrzeugstabilitätsrege-
lung VSC deaktiviert wird.
Wenn die Fahrzeugstabilitätsrege-
lung VSC regelt.
Wenn bei stehendem Fahrzeug der
Sicherheitsgurt und die Fahrertür
geöffnet wird.
Kamera
Einsatzbereich
Geschwindigkeitsregelung
ein-/ausschalten und unter-
brechen
Einschalten
Taste am Lenkrad drücken.
Ausschalten
Taste am Lenkrad.
Manuell unterbrechen
Taste am Lenkrad.
Automatisch unterbrechen
Supra_OM_German_OM99V76M.book 230 ページ ２０１９年８月２８日　水曜日　午後４時１４分
