TOYOTA SUPRA 2020 Betriebsanleitungen (in German)

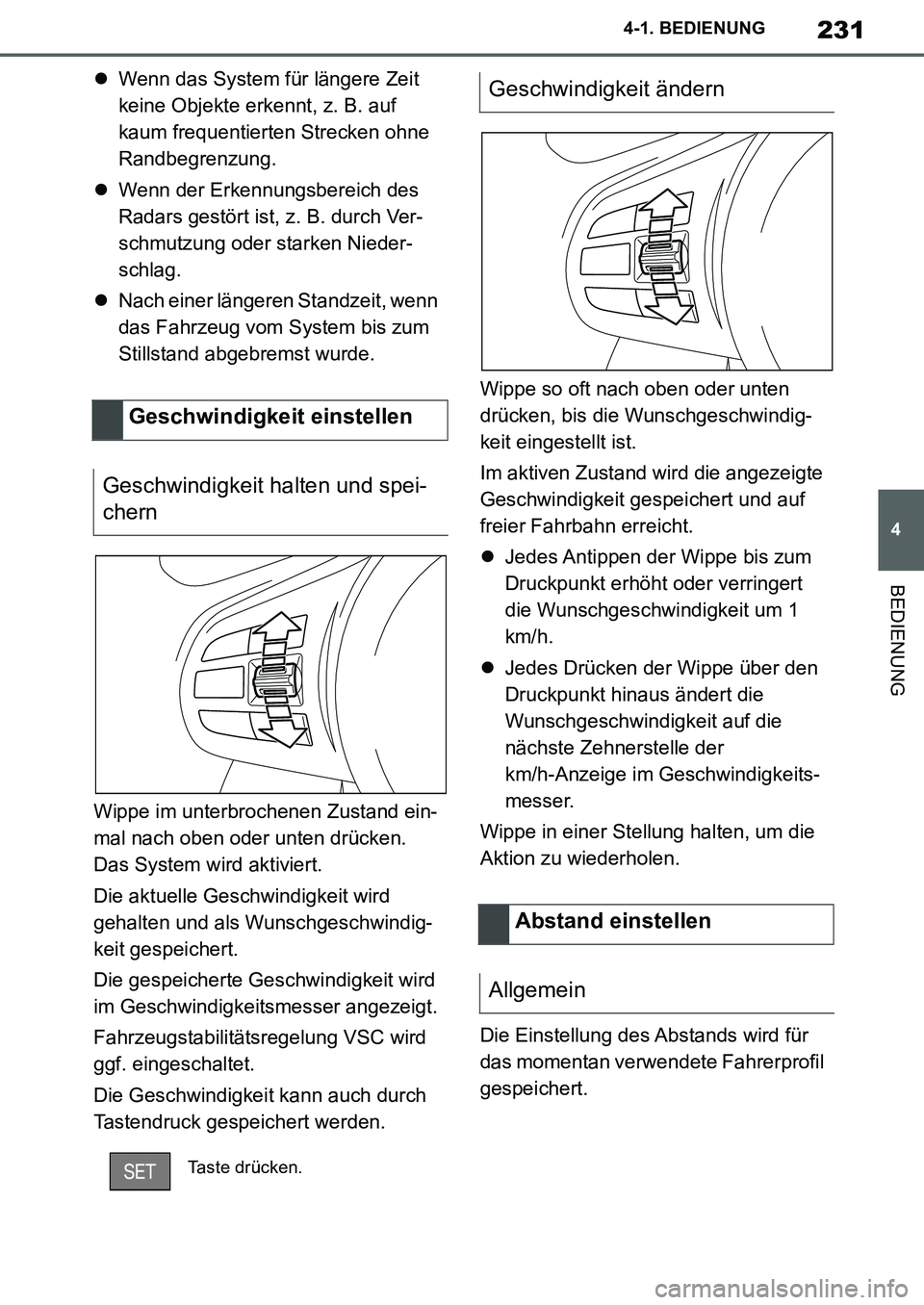

231
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Wenn das System für längere Zeit
keine Objekte erkennt, z. B. auf
kaum frequentierten Strecken ohne
Randbegrenzung.
Wenn der Erkennungsbereich des
Radars gestört ist, z. B. durch Ver-
schmutzung oder starken Nieder-
schlag.
Nach einer längeren Standzeit, wenn
das Fahrzeug vom System bis zum
Stillstand abgebremst wurde.
Wippe im unterbrochenen Zustand ein-
mal nach oben oder unten drücken.
Das System wird aktiviert.
Die aktuelle Geschwindigkeit wird
gehalten und als Wunschgeschwindig-
keit gespeichert.
Die gespeicherte Geschwindigkeit wird
im Geschwindigkeitsmesser angezeigt.
Fahrzeugstabilitätsregelung VSC wird
ggf. eingeschaltet.
Die Geschwindigkeit kann auch durch
Tastendruck gespeichert werden.Wippe so oft nach oben oder unten
drücken, bis die Wunschgeschwindig-
keit eingestellt ist.
Im aktiven Zustand wird die angezeigte
Geschwindigkeit gespeichert und auf
freier Fahrbahn erreicht.
Jedes Antippen der Wippe bis zum
Druckpunkt erhöht oder verringert
die Wunschgeschwindigkeit um 1
km/h.
Jedes Drücken der Wippe über den
Druckpunkt hinaus ändert die
Wunschgeschwindigkeit auf die
nächste Zehnerstelle der
km/h-Anzeige im Geschwindigkeits-
messer.
Wippe in einer Stellung halten, um die
Aktion zu wiederholen.
Die Einstellung des Abstands wird für
das momentan verwendete Fahrerprofil
gespeichert.
Geschwindigkeit einstellen
Geschwindigkeit halten und spei-
chern
Taste drücken.
Geschwindigkeit ändern
Abstand einstellen
Allgemein
Supra_OM_German_OM99V76M.book 231 ページ ２０１９年８月２８日　水曜日　午後４時１４分

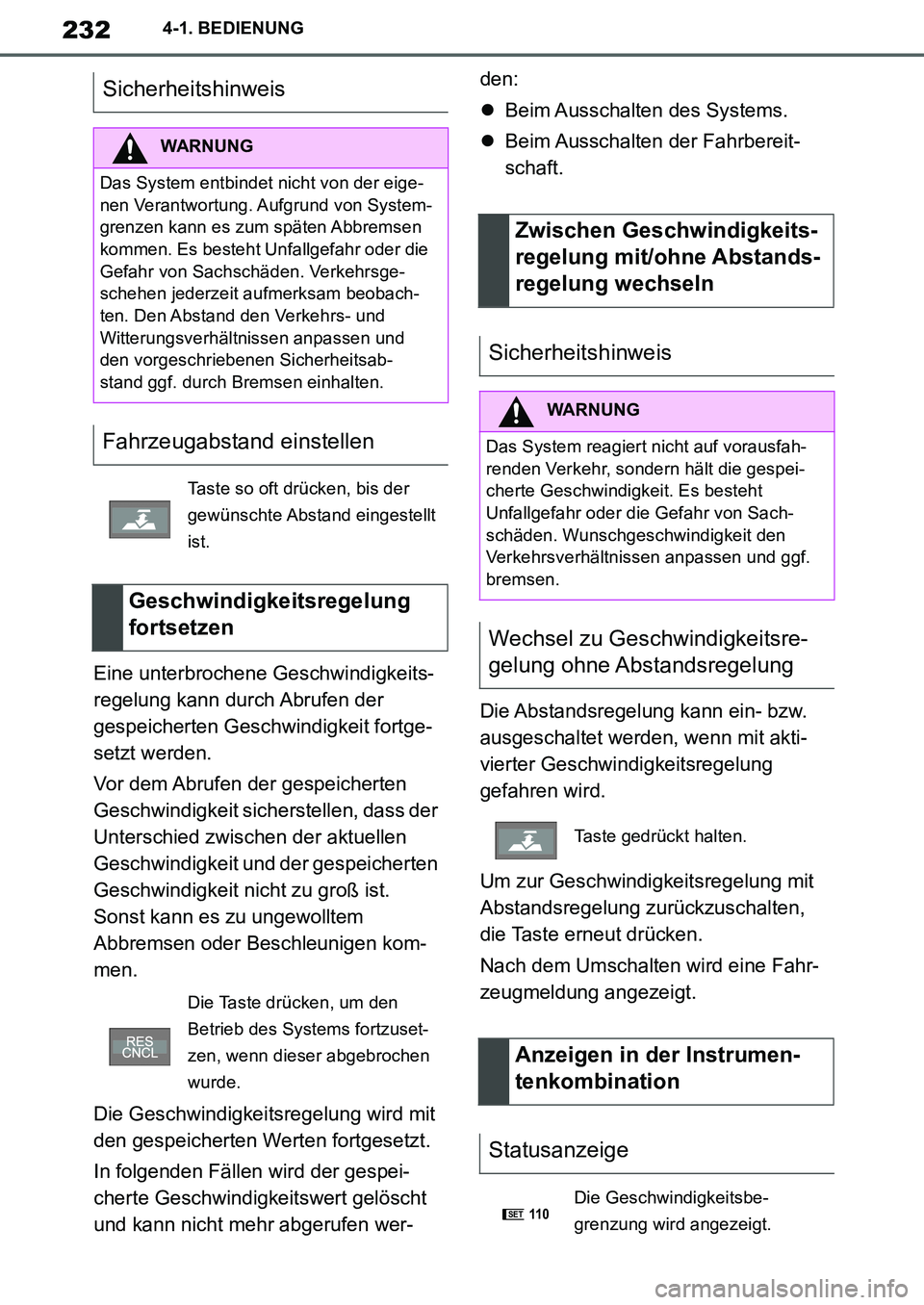

232
Supra Owner's Manual_EM
4-1. BEDIENUNG
Eine unterbrochene Geschwindigkeits-
regelung kann durch Abrufen der
gespeicherten Geschwindigkeit fortge-
setzt werden.
Vor dem Abrufen der gespeicherten
Geschwindigkeit sicherstellen, dass der
Unterschied zwischen der aktuellen
Geschwindigkeit und der gespeicherten
Geschwindigkeit nicht zu groß ist.
Sonst kann es zu ungewolltem
Abbremsen oder Beschleunigen kom-
men.
Die Geschwindigkeitsregelung wird mit
den gespeicherten Werten fortgesetzt.
In folgenden Fällen wird der gespei-
cherte Geschwindigkeitswert gelöscht
und kann nicht mehr abgerufen wer-den:
Beim Ausschalten des Systems.
Beim Ausschalten der Fahrbereit-
schaft.
Die Abstandsregelung kann ein- bzw.
ausgeschaltet werden, wenn mit akti-
vierter Geschwindigkeitsregelung
gefahren wird.
Um zur Geschwindigkeitsregelung mit
Abstandsregelung zurückzuschalten,
die Taste erneut drücken.
Nach dem Umschalten wird eine Fahr-
zeugmeldung angezeigt.
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung. Aufgrund von System-
grenzen kann es zum späten Abbremsen
kommen. Es besteht Unfallgefahr oder die
Gefahr von Sachschäden. Verkehrsge-
schehen jederzeit aufmerksam beobach-
ten. Den Abstand den Verkehrs- und
Witterungsverhältnissen anpassen und
den vorgeschriebenen Sicherheitsab-
stand ggf. durch Bremsen einhalten.
Fahrzeugabstand einstellen
Taste so oft drücken, bis der
gewünschte Abstand eingestellt
ist.
Geschwindigkeitsregelung
fortsetzen
Die Taste drücken, um den
Betrieb des Systems fortzuset-
zen, wenn dieser abgebrochen
wurde.
Zwischen Geschwindigkeits-
regelung mit/ohne Abstands-
regelung wechseln
Sicherheitshinweis
WARNUNG
Das System reagiert nicht auf vorausfah-
renden Verkehr, sondern hält die gespei-
cherte Geschwindigkeit. Es besteht
Unfallgefahr oder die Gefahr von Sach-
schäden. Wunschgeschwindigkeit den
Verkehrsverhältnissen anpassen und ggf.
bremsen.
Wechsel zu Geschwindigkeitsre-
gelung ohne Abstandsregelung
Taste gedrückt halten.
Anzeigen in der Instrumen-
tenkombination
Statusanzeige
Die Geschwindigkeitsbe-
grenzung wird angezeigt.SET11 0
Supra_OM_German_OM99V76M.book 232 ページ ２０１９年８月２８日　水曜日　午後４時１４分

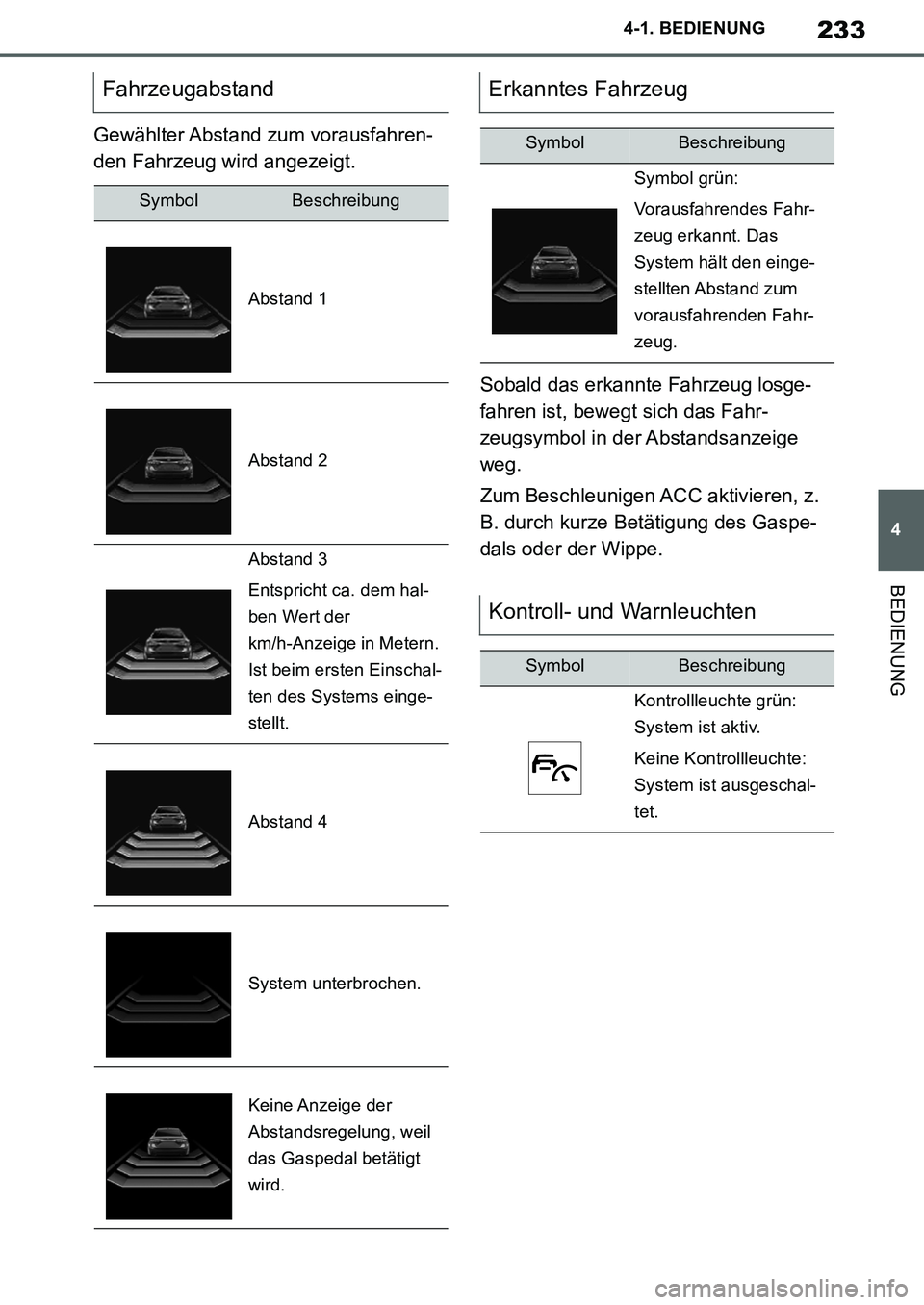

233
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Gewählter Abstand zum vorausfahren-
den Fahrzeug wird angezeigt.
Sobald das erkannte Fahrzeug losge-
fahren ist, bewegt sich das Fahr-
zeugsymbol in der Abstandsanzeige
weg.
Zum Beschleunigen ACC aktivieren, z.
B. durch kurze Betätigung des Gaspe-
dals oder der Wippe.
Fahrzeugabstand
SymbolBeschreibung
Abstand 1
Abstand 2
Abstand 3
Entspricht ca. dem hal-
ben Wert der
km/h-Anzeige in Metern.
Ist beim ersten Einschal-
ten des Systems einge-
stellt.
Abstand 4
System unterbrochen.
Keine Anzeige der
Abstandsregelung, weil
das Gaspedal betätigt
wird.
Erkanntes Fahrzeug
SymbolBeschreibung
Symbol grün:
Vorausfahrendes Fahr-
zeug erkannt. Das
System hält den einge-
stellten Abstand zum
vorausfahrenden Fahr-
zeug.
Kontroll- und Warnleuchten
SymbolBeschreibung
Kontrollleuchte grün:
System ist aktiv.
Keine Kontrollleuchte:
System ist ausgeschal-
tet.
Supra_OM_German_OM99V76M.book 233 ページ ２０１９年８月２８日　水曜日　午後４時１４分

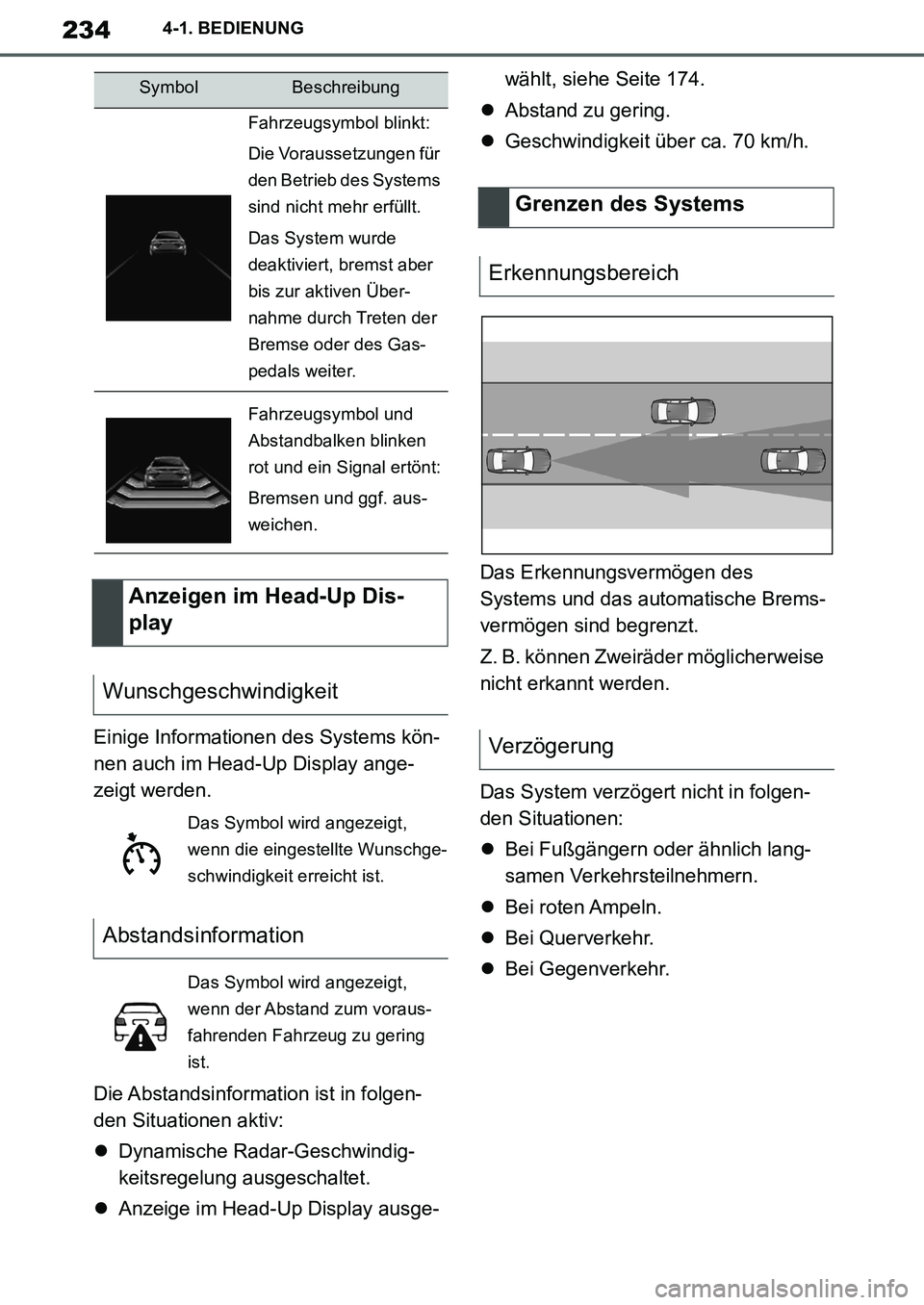

234
Supra Owner's Manual_EM
4-1. BEDIENUNG
Einige Informationen des Systems kön-
nen auch im Head-Up Display ange-
zeigt werden.
Die Abstandsinformation ist in folgen-
den Situationen aktiv:
Dynamische Radar-Geschwindig-
keitsregelung ausgeschaltet.
Anzeige im Head-Up Display ausge-wählt, siehe Seite 174.
Abstand zu gering.
Geschwindigkeit über ca. 70 km/h.
Das Erkennungsvermögen des
Systems und das automatische Brems-
vermögen sind begrenzt.
Z. B. können Zweiräder möglicherweise
nicht erkannt werden.
Das System verzögert nicht in folgen-
den Situationen:
Bei Fußgängern oder ähnlich lang-
samen Verkehrsteilnehmern.
Bei roten Ampeln.
Bei Querverkehr.
Bei Gegenverkehr.
Fahrzeugsymbol blinkt:
Die Voraussetzungen für
den Betrieb des Systems
sind nicht mehr erfüllt.
Das System wurde
deaktiviert, bremst aber
bis zur aktiven Über-
nahme durch Treten der
Bremse oder des Gas-
pedals weiter.
Fahrzeugsymbol und
Abstandbalken blinken
rot und ein Signal ertönt:
Bremsen und ggf. aus-
weichen.
Anzeigen im Head-Up Dis-
play
Wunschgeschwindigkeit
Das Symbol wird angezeigt,
wenn die eingestellte Wunschge-
schwindigkeit erreicht ist.
Abstandsinformation
Das Symbol wird angezeigt,
wenn der Abstand zum voraus-
fahrenden Fahrzeug zu gering
ist.
SymbolBeschreibung
Grenzen des Systems
Erkennungsbereich
Verzögerung
Supra_OM_German_OM99V76M.book 234 ページ ２０１９年８月２８日　水曜日　午後４時１４分

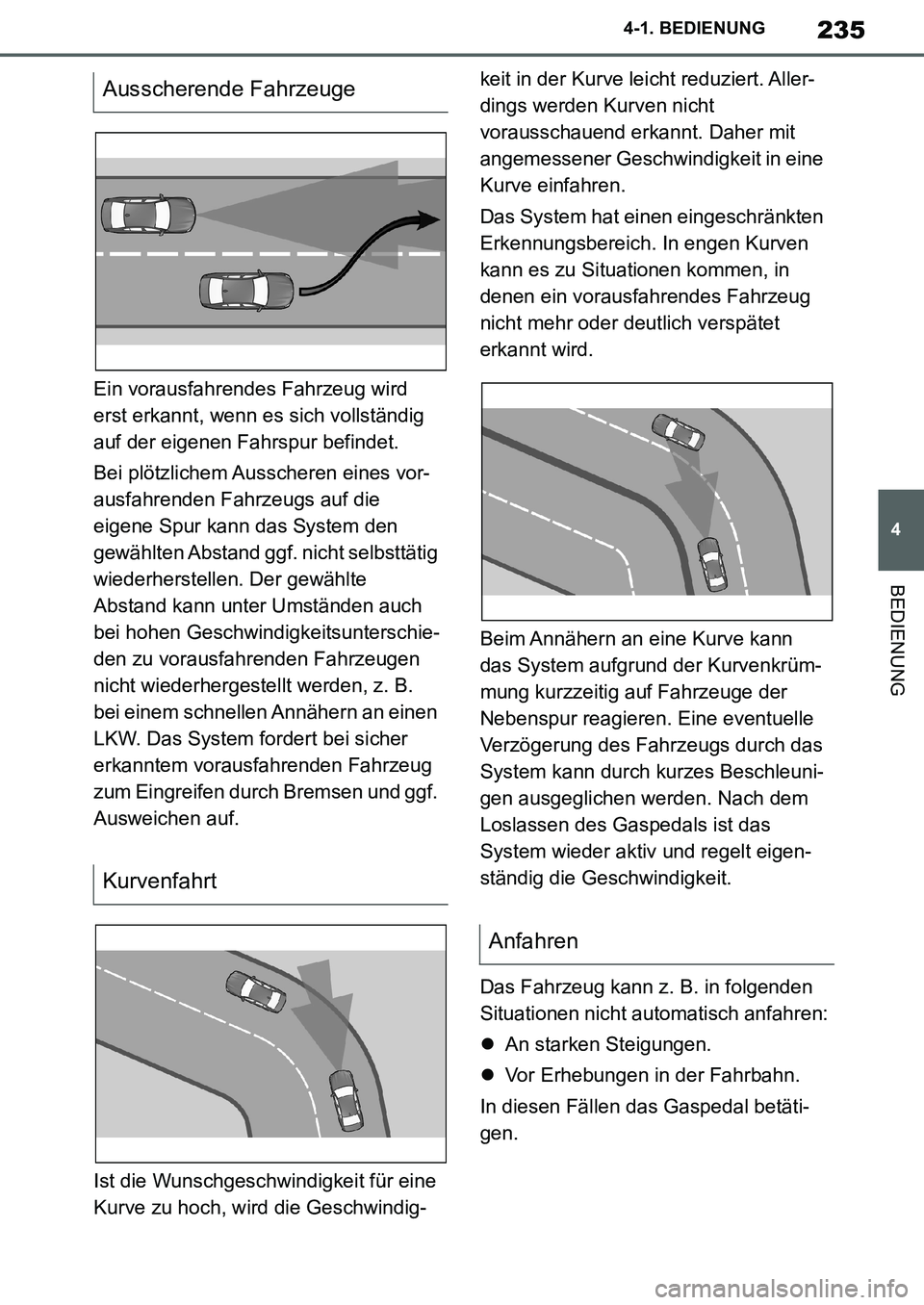

235
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Ein vorausfahrendes Fahrzeug wird
erst erkannt, wenn es sich vollständig
auf der eigenen Fahrspur befindet.
Bei plötzlichem Ausscheren eines vor-
ausfahrenden Fahrzeugs auf die
eigene Spur kann das System den
gewählten Abstand ggf. nicht selbsttätig
wiederherstellen. Der gewählte
Abstand kann unter Umständen auch
bei hohen Geschwindigkeitsunterschie-
den zu vorausfahrenden Fahrzeugen
nicht wiederhergestellt werden, z. B.
bei einem schnellen Annähern an einen
LKW. Das System fordert bei sicher
erkanntem vorausfahrenden Fahrzeug
zum Eingreifen durch Bremsen und ggf.
Ausweichen auf.
Ist die Wunschgeschwindigkeit für eine
Kurve zu hoch, wird die Geschwindig-keit in der Kurve leicht reduziert. Aller-
dings werden Kurven nicht
vorausschauend erkannt. Daher mit
angemessener Geschwindigkeit in eine
Kurve einfahren.
Das System hat einen eingeschränkten
Erkennungsbereich. In engen Kurven
kann es zu Situationen kommen, in
denen ein vorausfahrendes Fahrzeug
nicht mehr oder deutlich verspätet
erkannt wird.
Beim Annähern an eine Kurve kann
das System aufgrund der Kurvenkrüm-
mung kurzzeitig auf Fahrzeuge der
Nebenspur reagieren. Eine eventuelle
Verzögerung des Fahrzeugs durch das
System kann durch kurzes Beschleuni-
gen ausgeglichen werden. Nach dem
Loslassen des Gaspedals ist das
System wieder aktiv und regelt eigen-
ständig die Geschwindigkeit.
Das Fahrzeug kann z. B. in folgenden
Situationen nicht automatisch anfahren:
An starken Steigungen.
Vor Erhebungen in der Fahrbahn.
In diesen Fällen das Gaspedal betäti-
gen.
Ausscherende Fahrzeuge
Kurvenfahrt
Anfahren
Supra_OM_German_OM99V76M.book 235 ページ ２０１９年８月２８日　水曜日　午後４時１４分

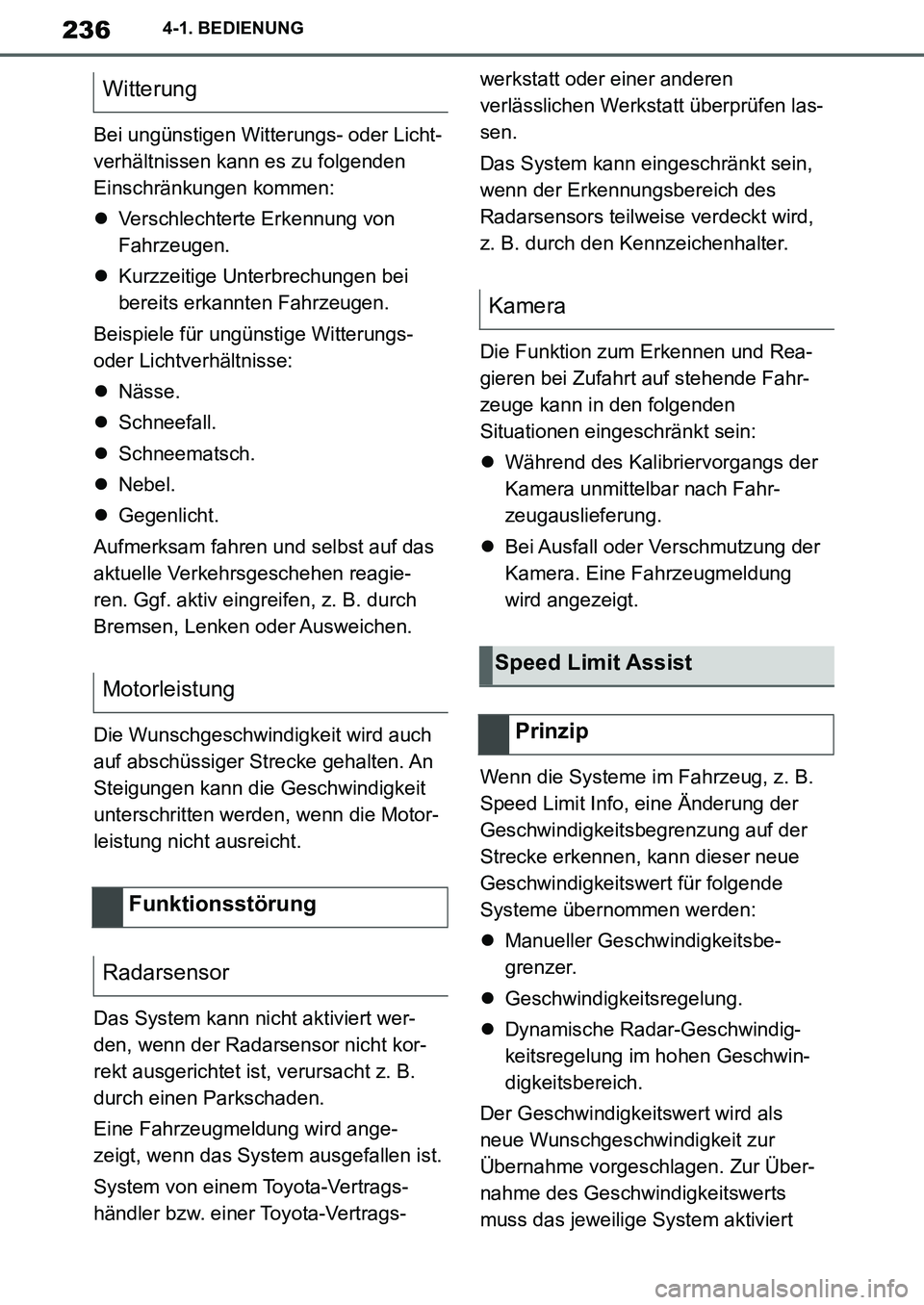

236
Supra Owner's Manual_EM
4-1. BEDIENUNG
Bei ungünstigen Witterungs- oder Licht-
verhältnissen kann es zu folgenden
Einschränkungen kommen:
Verschlechterte Erkennung von
Fahrzeugen.
Kurzzeitige Unterbrechungen bei
bereits erkannten Fahrzeugen.
Beispiele für ungünstige Witterungs-
oder Lichtverhältnisse:
Nässe.
Schneefall.
Schneematsch.
Nebel.
Gegenlicht.
Aufmerksam fahren und selbst auf das
aktuelle Verkehrsgeschehen reagie-
ren. Ggf. aktiv eingreifen, z. B. durch
Bremsen, Lenken oder Ausweichen.
Die Wunschgeschwindigkeit wird auch
auf abschüssiger Strecke gehalten. An
Steigungen kann die Geschwindigkeit
unterschritten werden, wenn die Motor-
leistung nicht ausreicht.
Das System kann nicht aktiviert wer-
den, wenn der Radarsensor nicht kor-
rekt ausgerichtet ist, verursacht z. B.
durch einen Parkschaden.
Eine Fahrzeugmeldung wird ange-
zeigt, wenn das System ausgefallen ist.
System von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen
verlässlichen Werkstatt überprüfen las-
sen.
Das System kann eingeschränkt sein,
wenn der Erkennungsbereich des
Radarsensors teilweise verdeckt wird,
z. B. durch den Kennzeichenhalter.
Die Funktion zum Erkennen und Rea-
gieren bei Zufahrt auf stehende Fahr-
zeuge kann in den folgenden
Situationen eingeschränkt sein:
Während des Kalibriervorgangs der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Bei Ausfall oder Verschmutzung der
Kamera. Eine Fahrzeugmeldung
wird angezeigt.
Wenn die Systeme im Fahrzeug, z. B.
Speed Limit Info, eine Änderung der
Geschwindigkeitsbegrenzung auf der
Strecke erkennen, kann dieser neue
Geschwindigkeitswert für folgende
Systeme übernommen werden:
Manueller Geschwindigkeitsbe-
grenzer.
Geschwindigkeitsregelung.
Dynamische Radar-Geschwindig-
keitsregelung im hohen Geschwin-
digkeitsbereich.
Der Geschwindigkeitswert wird als
neue Wunschgeschwindigkeit zur
Übernahme vorgeschlagen. Zur Über-
nahme des Geschwindigkeitswerts
muss das jeweilige System aktiviert
Witterung
Motorleistung
Funktionsstörung
Radarsensor
Kamera
Speed Limit Assist
Prinzip
Supra_OM_German_OM99V76M.book 236 ページ ２０１９年８月２８日　水曜日　午後４時１４分

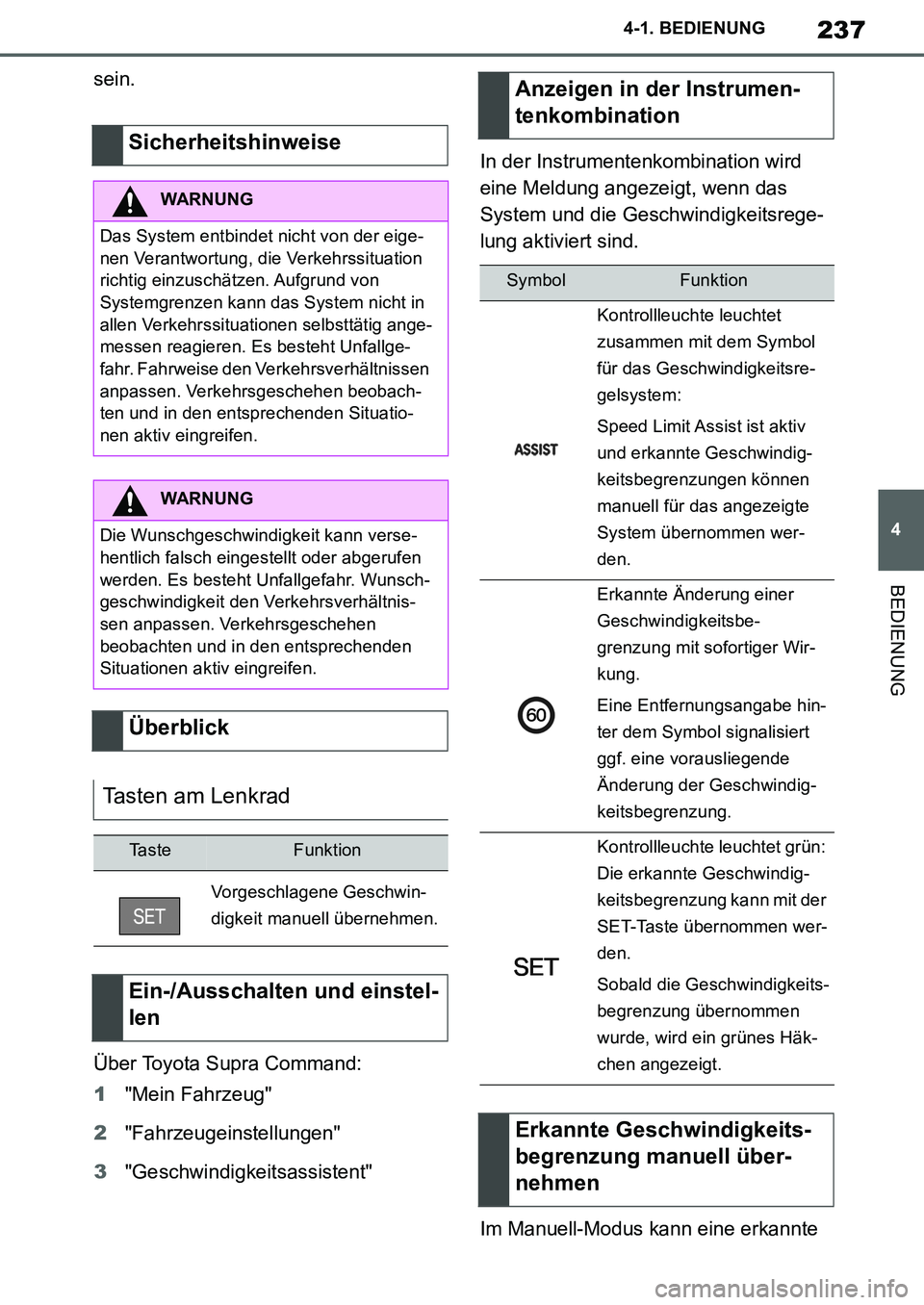

237
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
sein.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitsassistent"In der Instrumentenkombination wird
eine Meldung angezeigt, wenn das
System und die Geschwindigkeitsrege-
lung aktiviert sind.
Im Manuell-Modus kann eine erkannte
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Die Wunschgeschwindigkeit kann verse-
hentlich falsch eingestellt oder abgerufen
werden. Es besteht Unfallgefahr. Wunsch-
geschwindigkeit den Verkehrsverhältnis-
sen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
Vorgeschlagene Geschwin-
digkeit manuell übernehmen.
Ein-/Ausschalten und einstel-
len
Anzeigen in der Instrumen-
tenkombination
SymbolFunktion
Kontrollleuchte leuchtet
zusammen mit dem Symbol
für das Geschwindigkeitsre-
gelsystem:
Speed Limit Assist ist aktiv
und erkannte Geschwindig-
keitsbegrenzungen können
manuell für das angezeigte
System übernommen wer-
den.
Erkannte Änderung einer
Geschwindigkeitsbe-
grenzung mit sofortiger Wir-
kung.
Eine Entfernungsangabe hin-
ter dem Symbol signalisiert
ggf. eine vorausliegende
Änderung der Geschwindig-
keitsbegrenzung.
Kontrollleuchte leuchtet grün:
Die erkannte Geschwindig-
keitsbegrenzung kann mit der
SET-Taste übernommen wer-
den.
Sobald die Geschwindigkeits-
begrenzung übernommen
wurde, wird ein grünes Häk-
chen angezeigt.
Erkannte Geschwindigkeits-
begrenzung manuell über-
nehmen
Supra_OM_German_OM99V76M.book 237 ページ ２０１９年８月２８日　水曜日　午後４時１４分

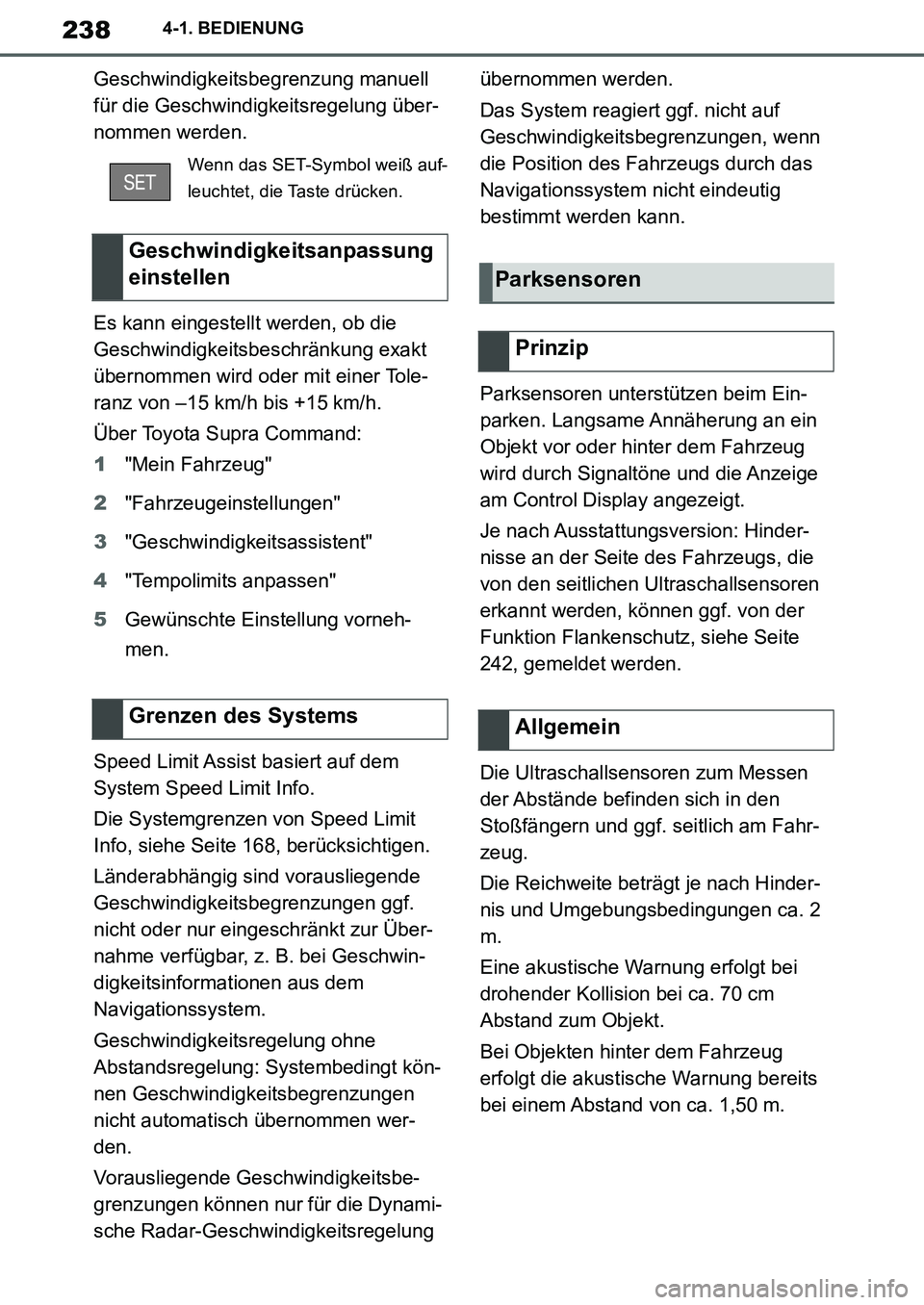

238
Supra Owner's Manual_EM
4-1. BEDIENUNG
Geschwindigkeitsbegrenzung manuell
für die Geschwindigkeitsregelung über-
nommen werden.
Es kann eingestellt werden, ob die
Geschwindigkeitsbeschränkung exakt
übernommen wird oder mit einer Tole-
ranz von –15 km/h bis +15 km/h.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitsassistent"
4"Tempolimits anpassen"
5Gewünschte Einstellung vorneh-
men.
Speed Limit Assist basiert auf dem
System Speed Limit Info.
Die Systemgrenzen von Speed Limit
Info, siehe Seite 168, berücksichtigen.
Länderabhängig sind vorausliegende
Geschwindigkeitsbegrenzungen ggf.
nicht oder nur eingeschränkt zur Über-
nahme verfügbar, z. B. bei Geschwin-
digkeitsinformationen aus dem
Navigationssystem.
Geschwindigkeitsregelung ohne
Abstandsregelung: Systembedingt kön-
nen Geschwindigkeitsbegrenzungen
nicht automatisch übernommen wer-
den.
Vorausliegende Geschwindigkeitsbe-
grenzungen können nur für die Dynami-
sche Radar-Geschwindigkeitsregelung übernommen werden.
Das System reagiert ggf. nicht auf
Geschwindigkeitsbegrenzungen, wenn
die Position des Fahrzeugs durch das
Navigationssystem nicht eindeutig
bestimmt werden kann.
Parksensoren unterstützen beim Ein-
parken. Langsame Annäherung an ein
Objekt vor oder hinter dem Fahrzeug
wird durch Signaltöne und die Anzeige
am Control Display angezeigt.
Je nach Ausstattungsversion: Hinder-
nisse an der Seite des Fahrzeugs, die
von den seitlichen Ultraschallsensoren
erkannt werden, können ggf. von der
Funktion Flankenschutz, siehe Seite
242, gemeldet werden.
Die Ultraschallsensoren zum Messen
der Abstände befinden sich in den
Stoßfängern und ggf. seitlich am Fahr-
zeug.
Die Reichweite beträgt je nach Hinder-
nis und Umgebungsbedingungen ca. 2
m.
Eine akustische Warnung erfolgt bei
drohender Kollision bei ca. 70 cm
Abstand zum Objekt.
Bei Objekten hinter dem Fahrzeug
erfolgt die akustische Warnung bereits
bei einem Abstand von ca. 1,50 m.
Wenn das SET-Symbol weiß auf-
leuchtet, die Taste drücken.
Geschwindigkeitsanpassung
einstellen
Grenzen des Systems
Parksensoren
Prinzip
Allgemein
Supra_OM_German_OM99V76M.book 238 ページ ２０１９年８月２８日　水曜日　午後４時１４分

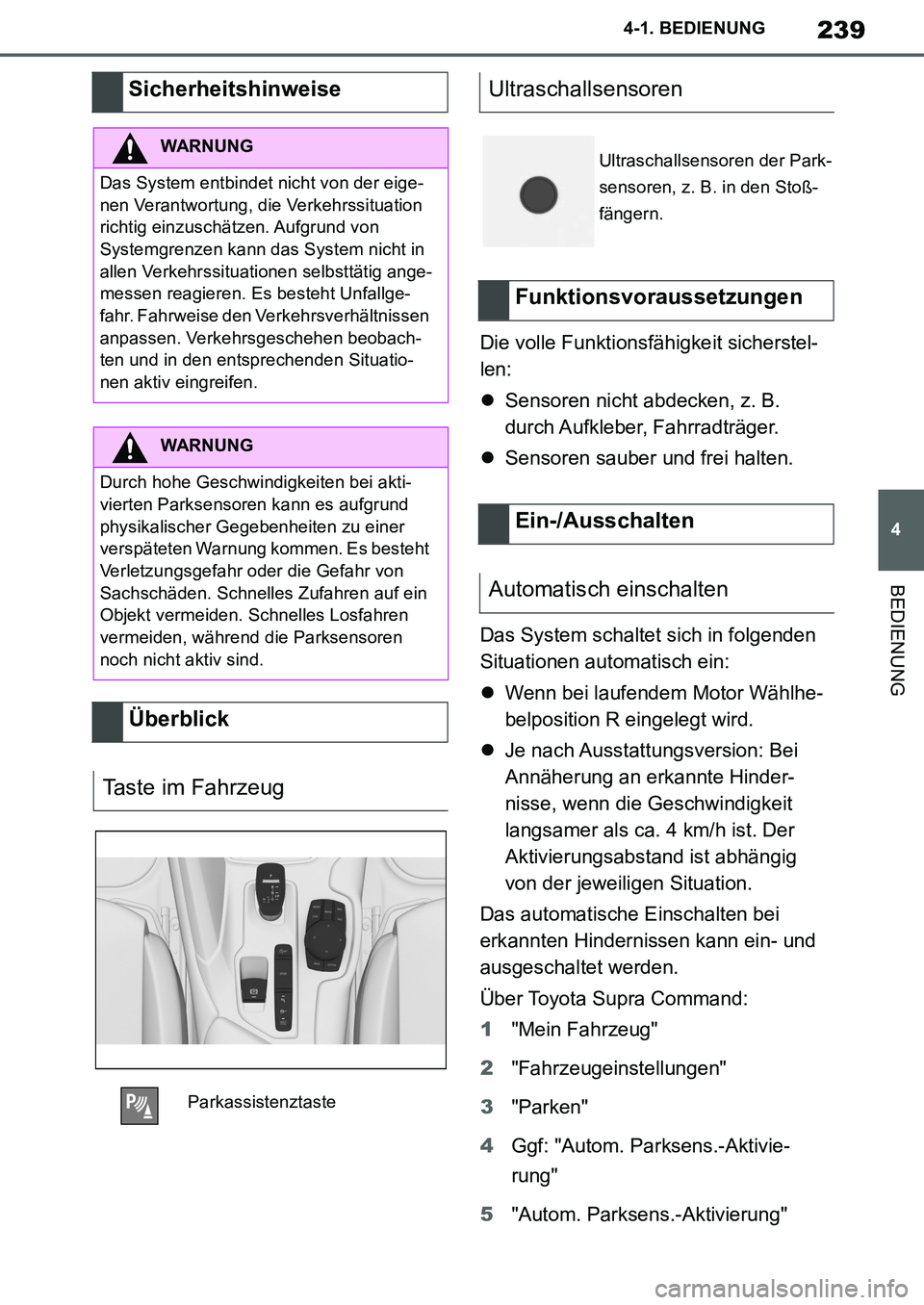

239
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Die volle Funktionsfähigkeit sicherstel-
len:
Sensoren nicht abdecken, z. B.
durch Aufkleber, Fahrradträger.
Sensoren sauber und frei halten.
Das System schaltet sich in folgenden
Situationen automatisch ein:
Wenn bei laufendem Motor Wählhe-
belposition R eingelegt wird.
Je nach Ausstattungsversion: Bei
Annäherung an erkannte Hinder-
nisse, wenn die Geschwindigkeit
langsamer als ca. 4 km/h ist. Der
Aktivierungsabstand ist abhängig
von der jeweiligen Situation.
Das automatische Einschalten bei
erkannten Hindernissen kann ein- und
ausgeschaltet werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4Ggf: "Autom. Parksens.-Aktivie-
rung"
5"Autom. Parksens.-Aktivierung"
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch hohe Geschwindigkeiten bei akti-
vierten Parksensoren kann es aufgrund
physikalischer Gegebenheiten zu einer
verspäteten Warnung kommen. Es besteht
Verletzungsgefahr oder die Gefahr von
Sachschäden. Schnelles Zufahren auf ein
Objekt vermeiden. Schnelles Losfahren
vermeiden, während die Parksensoren
noch nicht aktiv sind.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Ultraschallsensoren
Ultraschallsensoren der Park-
sensoren, z. B. in den Stoß-
fängern.
Funktionsvoraussetzungen
Ein-/Ausschalten
Automatisch einschalten
Supra_OM_German_OM99V76M.book 239 ページ ２０１９年８月２８日　水曜日　午後４時１４分

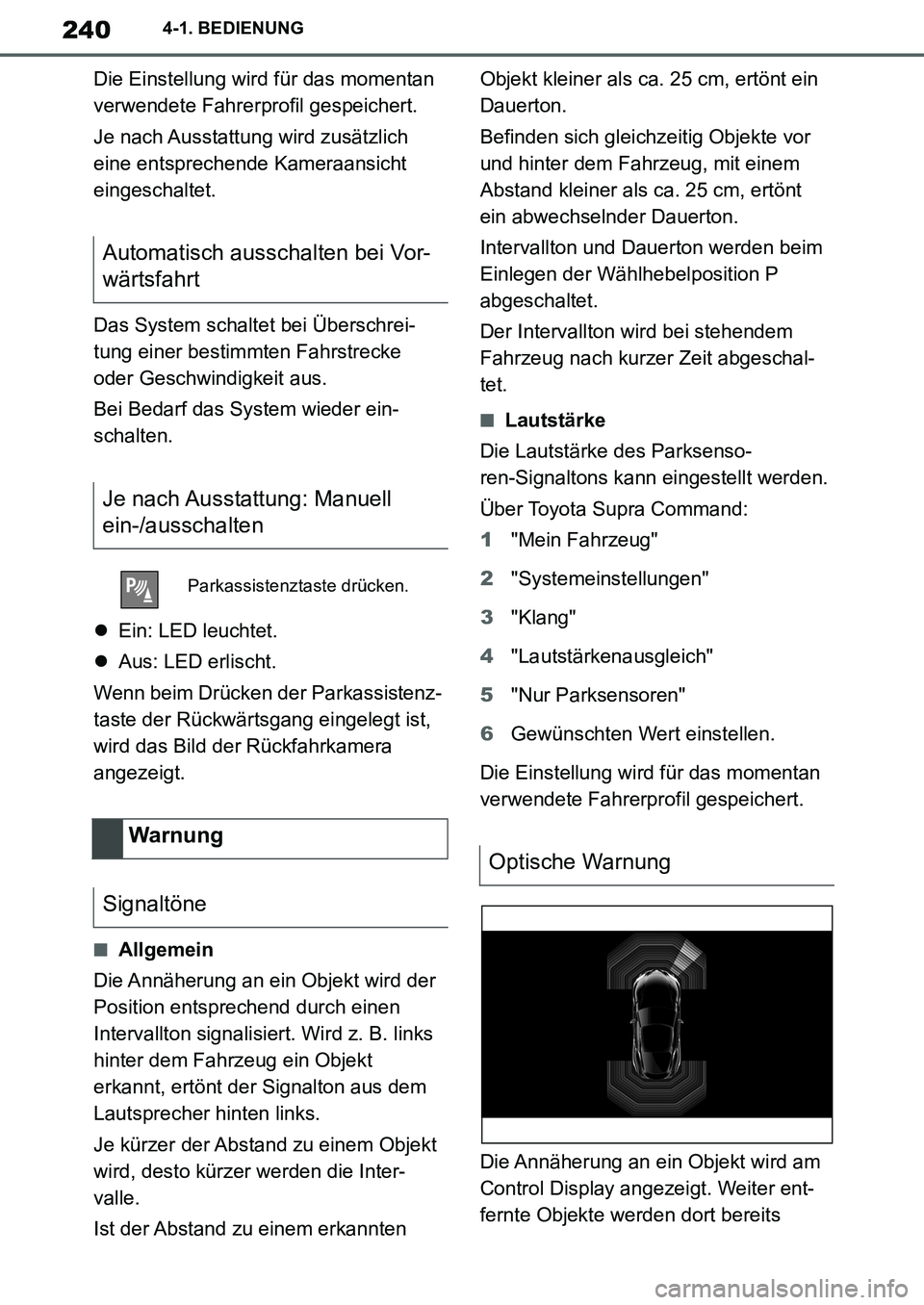

240
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Je nach Ausstattung wird zusätzlich
eine entsprechende Kameraansicht
eingeschaltet.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Wenn beim Drücken der Parkassistenz-
taste der Rückwärtsgang eingelegt ist,
wird das Bild der Rückfahrkamera
angezeigt.
■Allgemein
Die Annäherung an ein Objekt wird der
Position entsprechend durch einen
Intervallton signalisiert. Wird z. B. links
hinter dem Fahrzeug ein Objekt
erkannt, ertönt der Signalton aus dem
Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt
wird, desto kürzer werden die Inter-
valle.
Ist der Abstand zu einem erkannten Objekt kleiner als ca. 25 cm, ertönt ein
Dauerton.
Befinden sich gleichzeitig Objekte vor
und hinter dem Fahrzeug, mit einem
Abstand kleiner als ca. 25 cm, ertönt
ein abwechselnder Dauerton.
Intervallton und Dauerton werden beim
Einlegen der Wählhebelposition P
abgeschaltet.
Der Intervallton wird bei stehendem
Fahrzeug nach kurzer Zeit abgeschal-
tet.
■Lautstärke
Die Lautstärke des Parksenso-
ren-Signaltons kann eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Klang"
4"Lautstärkenausgleich"
5"Nur Parksensoren"
6Gewünschten Wert einstellen.
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Die Annäherung an ein Objekt wird am
Control Display angezeigt. Weiter ent-
fernte Objekte werden dort bereits
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Warnung
Signaltöne
Optische Warnung
Supra_OM_German_OM99V76M.book 240 ページ ２０１９年８月２８日　水曜日　午後４時１４分
