331
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ

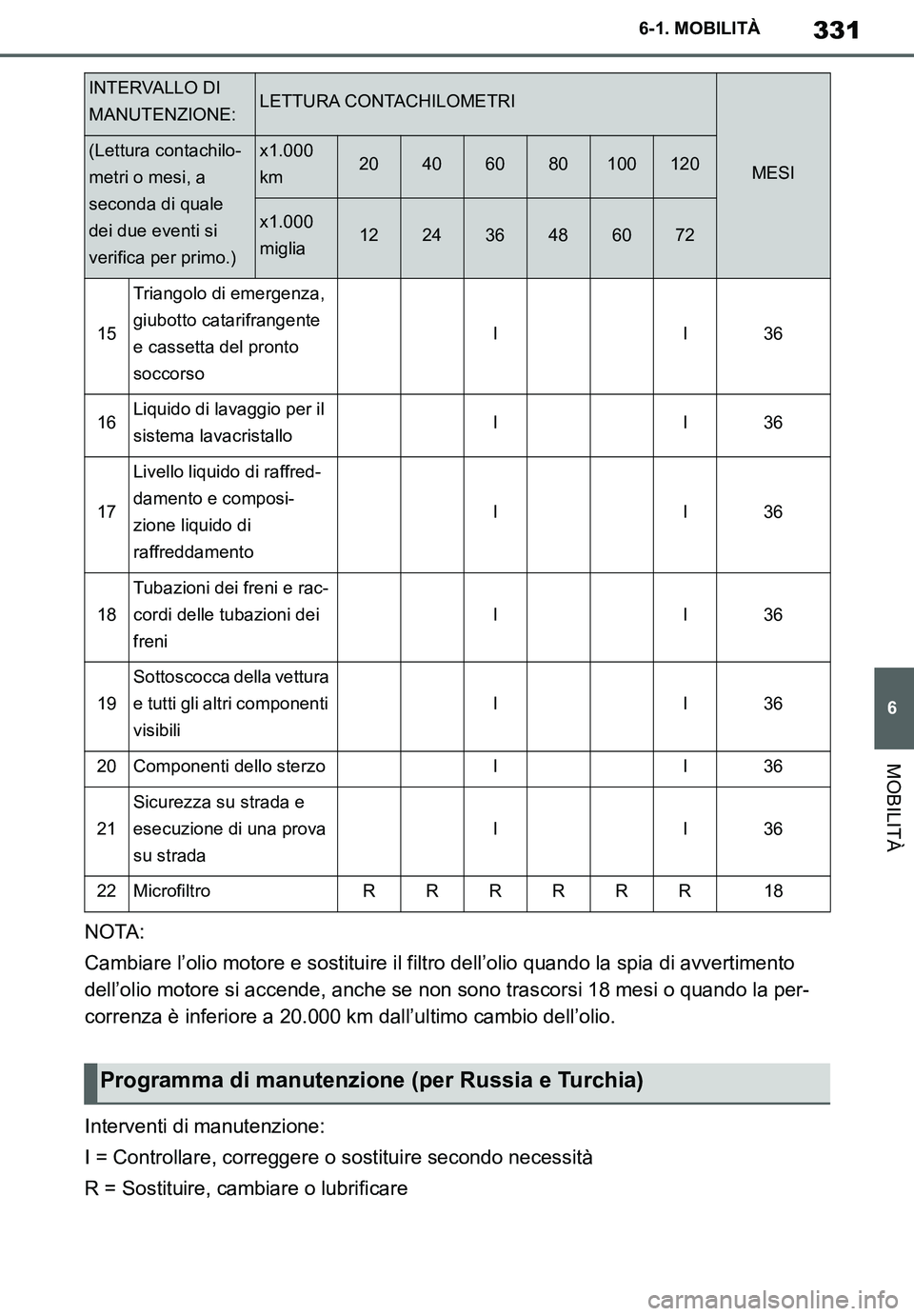

NOTA:
Cambiare l’olio motore e sostituire il filtro dell’olio quando la spia di avvertimento
dell’olio motore si accende, anche se non sono trascorsi 18 mesi o quando la per-
correnza è inferiore a 20.000 km dall’ultimo cambio dell’olio.
Interventi di manutenzione:
I = Controllare, correggere o sostituire secondo necessità
R = Sostituire, cambiare o lubrificare
15
Triangolo di emergenza,
giubotto catarifrangente
e cassetta del pronto
soccorso
II36
16Liquido di lavaggio per il
sistema lavacristalloII36
17
Livello liquido di raffred-
damento e composi-
zione liquido di
raffreddamento
II36
18
Tubazioni dei freni e rac-
cordi delle tubazioni dei
freni
II36
19
Sottoscocca della vettura
e tutti gli altri componenti
visibili
II36
20Componenti dello sterzoII36
21
Sicurezza su strada e
esecuzione di una prova
su strada
II36
22MicrofiltroRRRRRR18
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km20406080100120
x1.000
miglia122436486072
Programma di manutenzione (per Russia e Turchia)
Supra_OM_Italian_OM99V78L.book 331 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

332
Supra Owner's Manual
6-1. MOBILITÀ

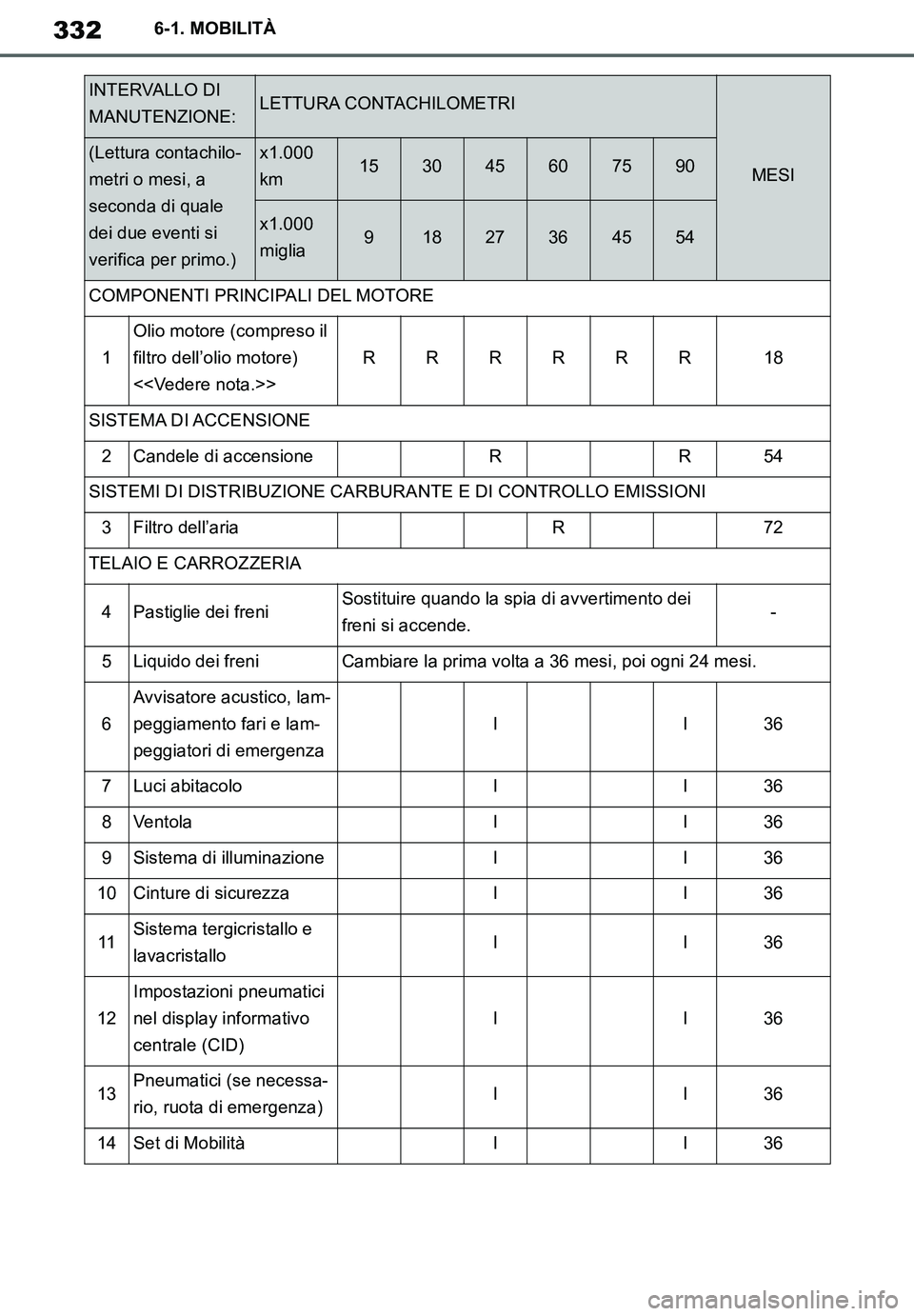

INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km153045607590
x1.000
miglia91827364554
COMPONENTI PRINCIPALI DEL MOTORE
1
Olio motore (compreso il
filtro dell’olio motore)
<>
RRRRRR18
SISTEMA DI ACCENSIONE
2Candele di accensioneRR54
SISTEMI DI DISTRIBUZIONE CARBURANTE E DI CONTROLLO EMISSIONI
3Filtro dell’ariaR72
TELAIO E CARROZZERIA
4Pastiglie dei freniSostituire quando la spia di avvertimento dei
freni si accende.-
5Liquido dei freniCambiare la prima volta a 36 mesi, poi ogni 24 mesi.
6
Avvisatore acustico, lam-
peggiamento fari e lam-
peggiatori di emergenza
II36
7Luci abitacoloII36
8VentolaII36
9Sistema di illuminazioneII36
10Cinture di sicurezzaII36
11Sistema tergicristallo e
lavacristalloII36
12
Impostazioni pneumatici
nel display informativo
centrale (CID)
II36
13Pneumatici (se necessa-
rio, ruota di emergenza)II36
14Set di MobilitàII36
Supra_OM_Italian_OM99V78L.book 332 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

333
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ

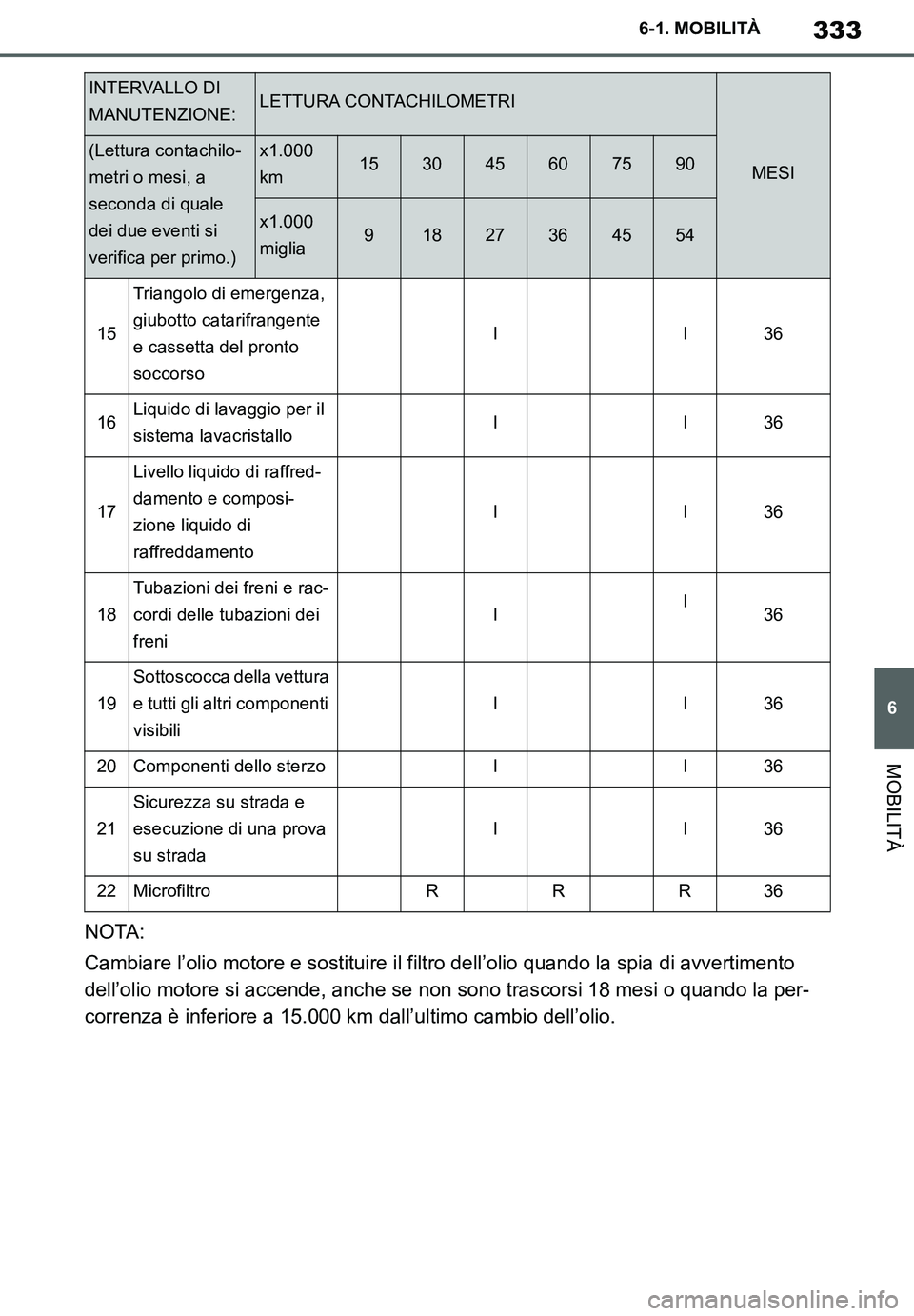

NOTA:
Cambiare l’olio motore e sostituire il filtro dell’olio quando la spia di avvertimento
dell’olio motore si accende, anche se non sono trascorsi 18 mesi o quando la per-
correnza è inferiore a 15.000 km dall’ultimo cambio dell’olio.
15
Triangolo di emergenza,
giubotto catarifrangente
e cassetta del pronto
soccorso
II36
16Liquido di lavaggio per il
sistema lavacristalloII36
17
Livello liquido di raffred-
damento e composi-
zione liquido di
raffreddamento
II36
18
Tubazioni dei freni e rac-
cordi delle tubazioni dei
freni
II36
19
Sottoscocca della vettura
e tutti gli altri componenti
visibili
II36
20Componenti dello sterzoII36
21
Sicurezza su strada e
esecuzione di una prova
su strada
II36
22MicrofiltroRRR36
INTERVALLO DI
MANUTENZIONE:LETTURA CONTACHILOMETRI
MESI
(Lettura contachilo-
metri o mesi, a
seconda di quale
dei due eventi si
verifica per primo.)x1.000
km153045607590
x1.000
miglia91827364554
Supra_OM_Italian_OM99V78L.book 333 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

334
Supra Owner's Manual
6-1. MOBILITÀ

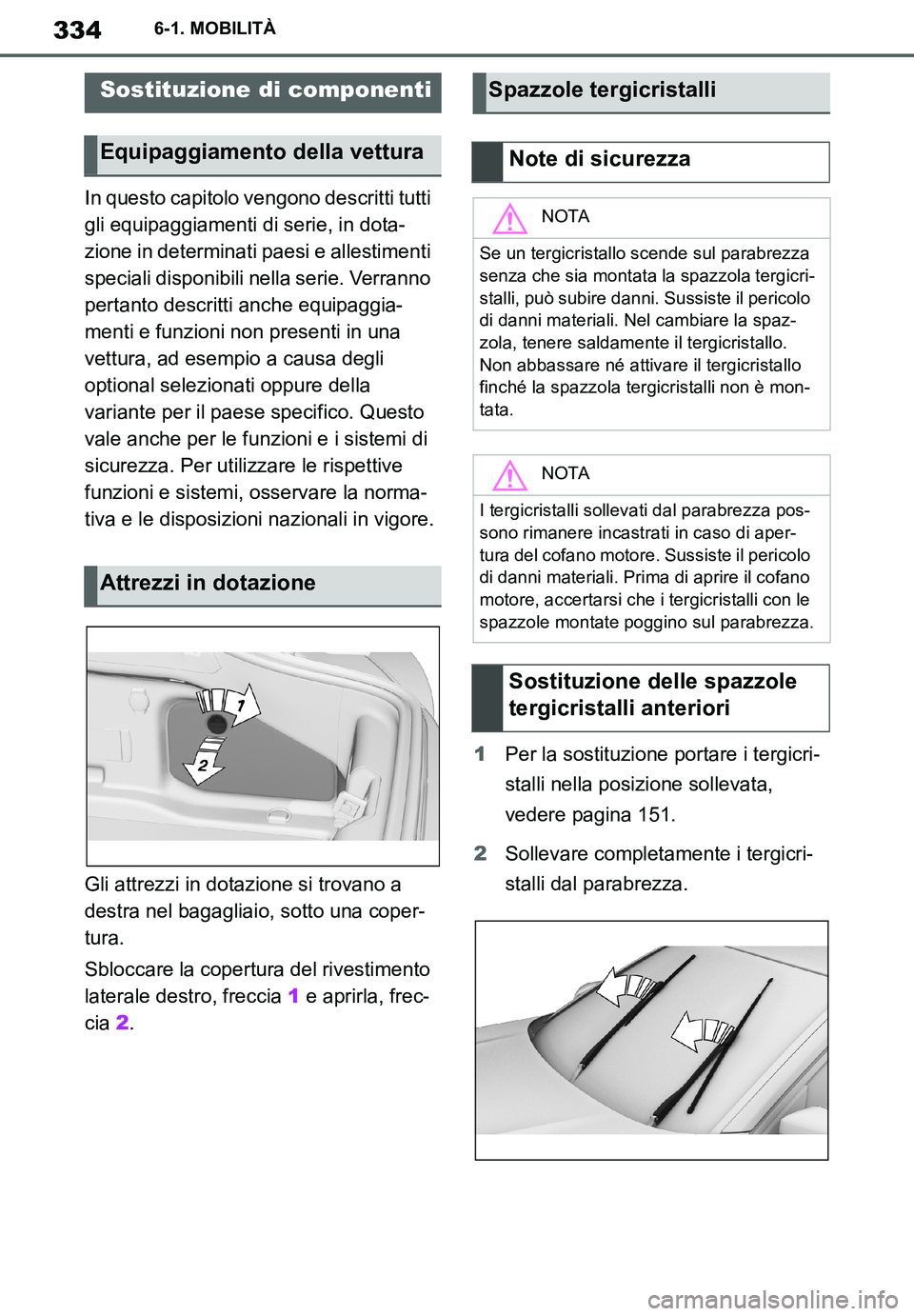

In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa degli
optional selezionati oppure della
variante per il paese specifico. Questo
vale anche per le funzioni e i sistemi di
sicurezza. Per utilizzare le rispettive
funzioni e sistemi, osservare la norma-
tiva e le disposizioni nazionali in vigore.
Gli attrezzi in dotazione si trovano a
destra nel bagagliaio, sotto una coper-
tura.
Sbloccare la copertura del rivestimento
laterale destro, freccia 1 e aprirla, frec-
cia 2.1Per la sostituzione portare i tergicri-
stalli nella posizione sollevata,
vedere pagina 151.
2Sollevare completamente i tergicri-
stalli dal parabrezza.
Sostituzione di componenti
Equipaggiamento della vettura
Attrezzi in dotazione
Spazzole tergicristalli
Note di sicurezza
NOTA
Se un tergicristallo scende sul parabrezza
senza che sia montata la spazzola tergicri-
stalli, può subire danni. Sussiste il pericolo
di danni materiali. Nel cambiare la spaz-
zola, tenere saldamente il tergicristallo.
Non abbassare né attivare il tergicristallo
finché la spazzola tergicristalli non è mon-
tata.
NOTA
I tergicristalli sollevati dal parabrezza pos-
sono rimanere incastrati in caso di aper-
tura del cofano motore. Sussiste il pericolo
di danni materiali. Prima di aprire il cofano
motore, accertarsi che i tergicristalli con le
spazzole montate poggino sul parabrezza.
Sostituzione delle spazzole
tergicristalli anteriori
Supra_OM_Italian_OM99V78L.book 334 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

335
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ

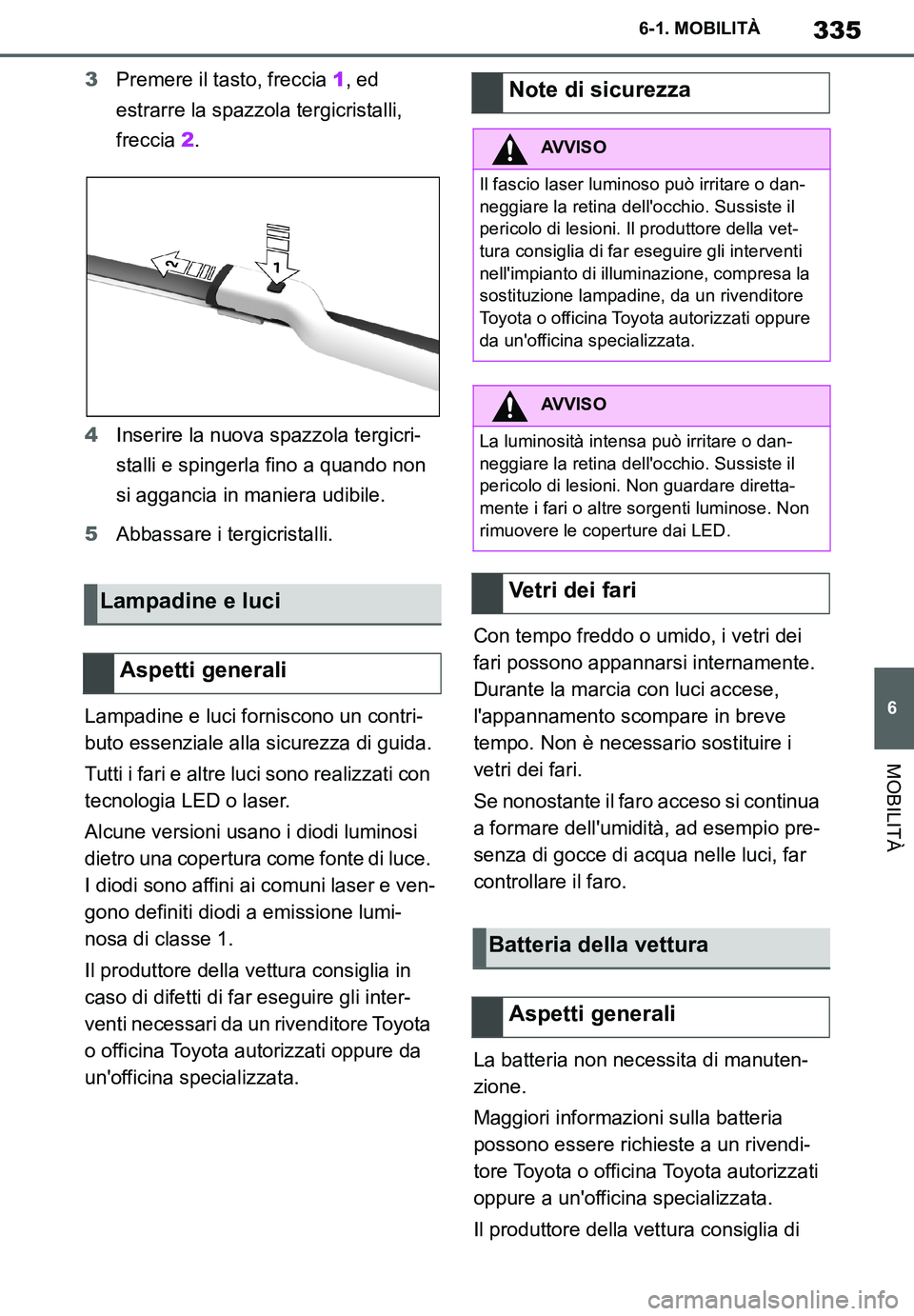

3Premere il tasto, freccia 1, ed
estrarre la spazzola tergicristalli,
freccia 2.
4Inserire la nuova spazzola tergicri-
stalli e spingerla fino a quando non
si aggancia in maniera udibile.
5Abbassare i tergicristalli.
Lampadine e luci forniscono un contri-
buto essenziale alla sicurezza di guida.
Tutti i fari e altre luci sono realizzati con
tecnologia LED o laser.
Alcune versioni usano i diodi luminosi
dietro una copertura come fonte di luce.
I diodi sono affini ai comuni laser e ven-
gono definiti diodi a emissione lumi-
nosa di classe 1.
Il produttore della vettura consiglia in
caso di difetti di far eseguire gli inter-
venti necessari da un rivenditore Toyota
o officina Toyota autorizzati oppure da
un'officina specializzata.Con tempo freddo o umido, i vetri dei
fari possono appannarsi internamente.
Durante la marcia con luci accese,
l'appannamento scompare in breve
tempo. Non è necessario sostituire i
vetri dei fari.
Se nonostante il faro acceso si continua
a formare dell'umidità, ad esempio pre-
senza di gocce di acqua nelle luci, far
controllare il faro.
La batteria non necessita di manuten-
zione.
Maggiori informazioni sulla batteria
possono essere richieste a un rivendi-
tore Toyota o officina Toyota autorizzati
oppure a un'officina specializzata.
Il produttore della vettura consiglia di
Lampadine e luci
Aspetti generali
Note di sicurezza
AVVISO
Il fascio laser luminoso può irritare o dan-
neggiare la retina dell'occhio. Sussiste il
pericolo di lesioni. Il produttore della vet-
tura consiglia di far eseguire gli interventi
nell'impianto di illuminazione, compresa la
sostituzione lampadine, da un rivenditore
Toyota o officina Toyota autorizzati oppure
da un'officina specializzata.
AVVISO
La luminosità intensa può irritare o dan-
neggiare la retina dell'occhio. Sussiste il
pericolo di lesioni. Non guardare diretta-
mente i fari o altre sorgenti luminose. Non
rimuovere le coperture dai LED.
Vetri dei fari
Batteria della vettura
Aspetti generali
Supra_OM_Italian_OM99V78L.book 335 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

336
Supra Owner's Manual
6-1. MOBILITÀ

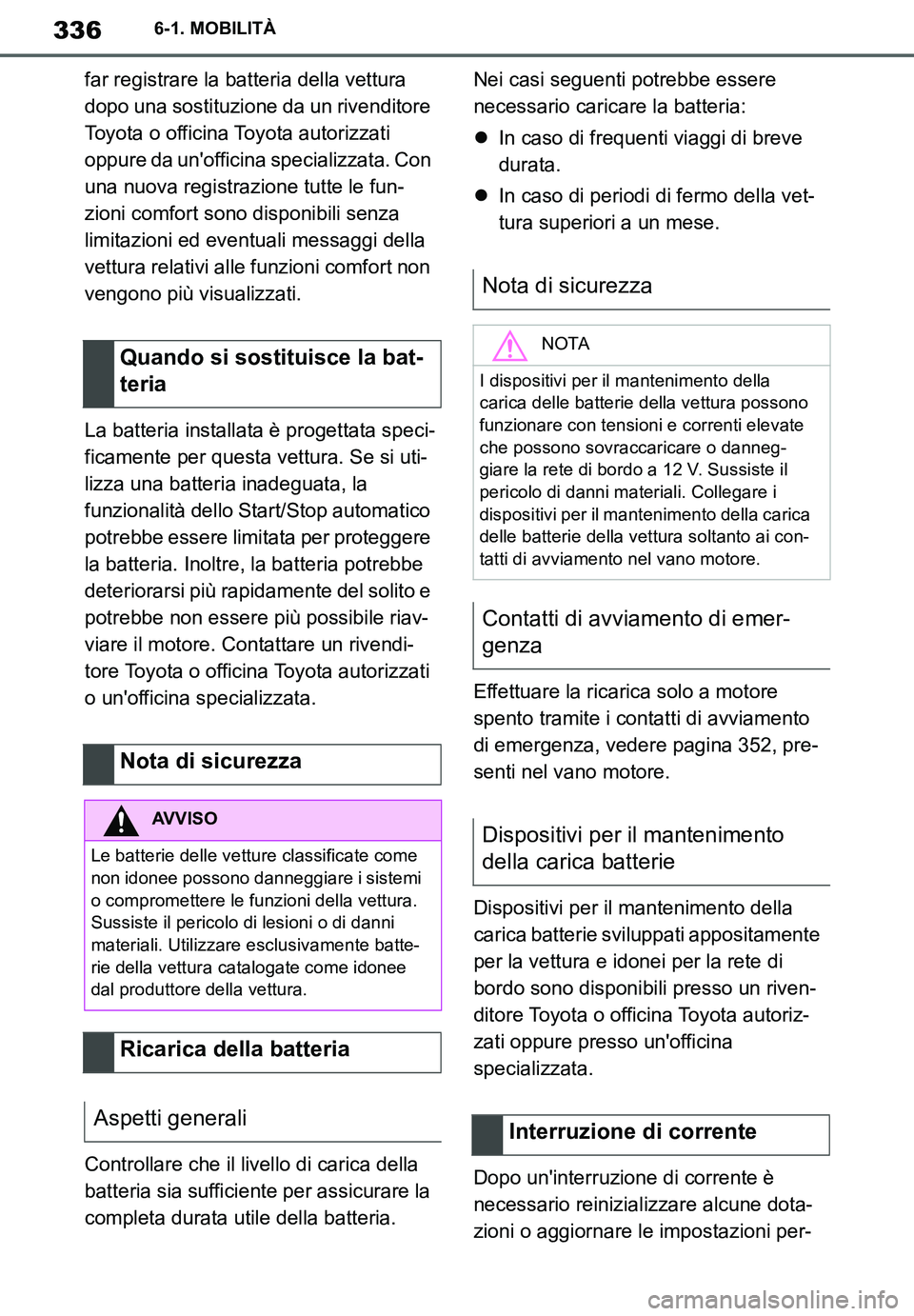

far registrare la batteria della vettura
dopo una sostituzione da un rivenditore
Toyota o officina Toyota autorizzati
oppure da un'officina specializzata. Con
una nuova registrazione tutte le fun-
zioni comfort sono disponibili senza
limitazioni ed eventuali messaggi della
vettura relativi alle funzioni comfort non
vengono più visualizzati.
La batteria installata è progettata speci-
ficamente per questa vettura. Se si uti-
lizza una batteria inadeguata, la
funzionalità dello Start/Stop automatico
potrebbe essere limitata per proteggere
la batteria. Inoltre, la batteria potrebbe
deteriorarsi più rapidamente del solito e
potrebbe non essere più possibile riav-
viare il motore. Contattare un rivendi-
tore Toyota o officina Toyota autorizzati
o un'officina specializzata.
Controllare che il livello di carica della
batteria sia sufficiente per assicurare la
completa durata utile della batteria.Nei casi seguenti potrebbe essere
necessario caricare la batteria:
In caso di frequenti viaggi di breve
durata.
In caso di periodi di fermo della vet-
tura superiori a un mese.
Effettuare la ricarica solo a motore
spento tramite i contatti di avviamento
di emergenza, vedere pagina 352, pre-
senti nel vano motore.
Dispositivi per il mantenimento della
carica batterie sviluppati appositamente
per la vettura e idonei per la rete di
bordo sono disponibili presso un riven-
ditore Toyota o officina Toyota autoriz-
zati oppure presso un'officina
specializzata.
Dopo un'interruzione di corrente è
necessario reinizializzare alcune dota-
zioni o aggiornare le impostazioni per-
Quando si sostituisce la bat-
teria
Nota di sicurezza
AVVISO
Le batterie delle vetture classificate come
non idonee possono danneggiare i sistemi
o compromettere le funzioni della vettura.
Sussiste il pericolo di lesioni o di danni
materiali. Utilizzare esclusivamente batte-
rie della vettura catalogate come idonee
dal produttore della vettura.
Ricarica della batteria
Aspetti generali
Nota di sicurezza
NOTA
I dispositivi per il mantenimento della
carica delle batterie della vettura possono
funzionare con tensioni e correnti elevate
che possono sovraccaricare o danneg-
giare la rete di bordo a 12 V. Sussiste il
pericolo di danni materiali. Collegare i
dispositivi per il mantenimento della carica
delle batterie della vettura soltanto ai con-
tatti di avviamento nel vano motore.
Contatti di avviamento di emer-
genza
Dispositivi per il mantenimento
della carica batterie
Interruzione di corrente
Supra_OM_Italian_OM99V78L.book 336 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

337
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ

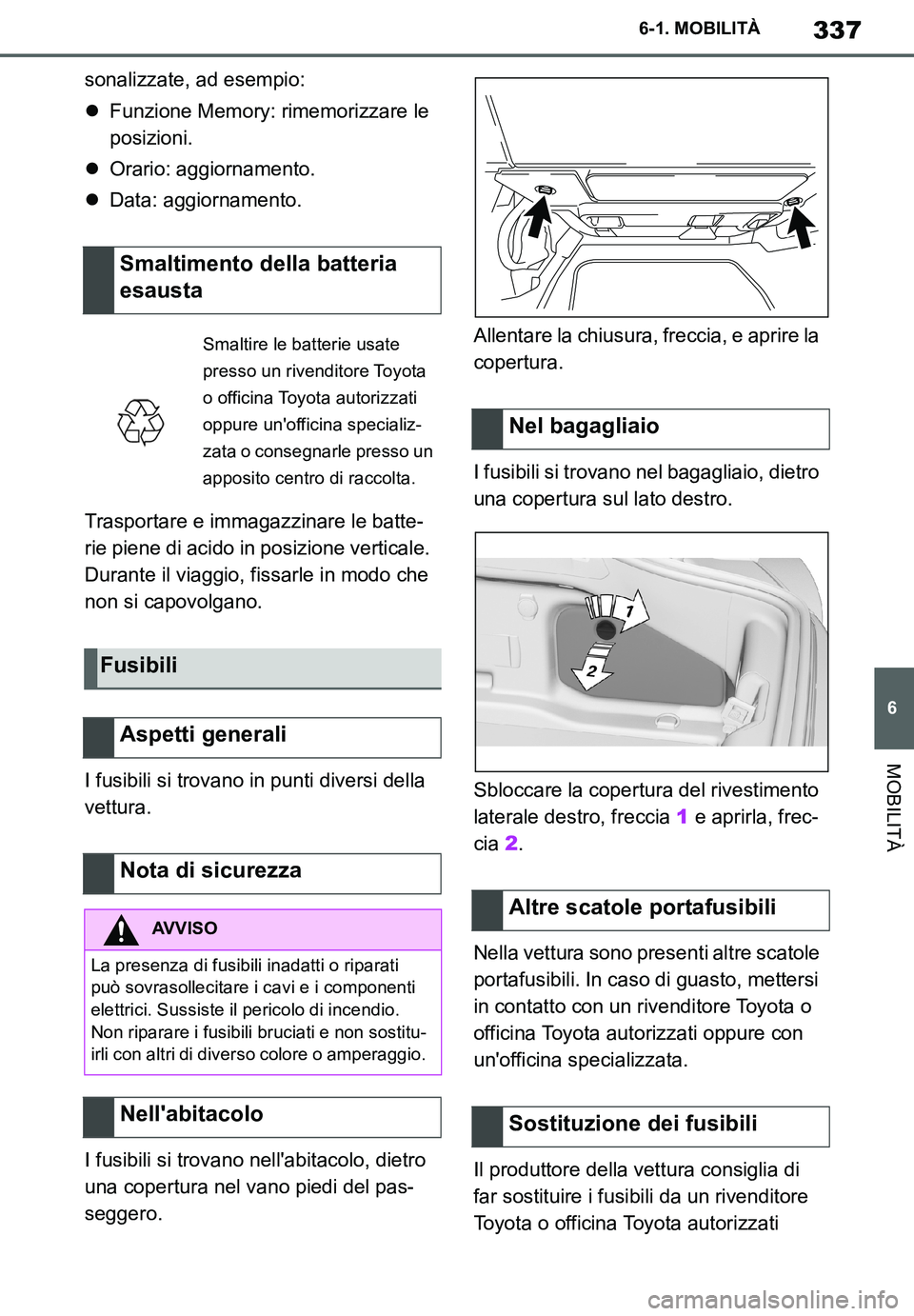

sonalizzate, ad esempio:
Funzione Memory: rimemorizzare le
posizioni.
Orario: aggiornamento.
Data: aggiornamento.
Trasportare e immagazzinare le batte-
rie piene di acido in posizione verticale.
Durante il viaggio, fissarle in modo che
non si capovolgano.
I fusibili si trovano in punti diversi della
vettura.
I fusibili si trovano nell'abitacolo, dietro
una copertura nel vano piedi del pas-
seggero.Allentare la chiusura, freccia, e aprire la
copertura.
I fusibili si trovano nel bagagliaio, dietro
una copertura sul lato destro.
Sbloccare la copertura del rivestimento
laterale destro, freccia 1 e aprirla, frec-
cia 2.
Nella vettura sono presenti altre scatole
portafusibili. In caso di guasto, mettersi
in contatto con un rivenditore Toyota o
officina Toyota autorizzati oppure con
un'officina specializzata.
Il produttore della vettura consiglia di
far sostituire i fusibili da un rivenditore
Toyota o officina Toyota autorizzati
Smaltimento della batteria
esausta
Smaltire le batterie usate
presso un rivenditore Toyota
o officina Toyota autorizzati
oppure un'officina specializ-
zata o consegnarle presso un
apposito centro di raccolta.
Fusibili
Aspetti generali
Nota di sicurezza
AVVISO
La presenza di fusibili inadatti o riparati
può sovrasollecitare i cavi e i componenti
elettrici. Sussiste il pericolo di incendio.
Non riparare i fusibili bruciati e non sostitu-
irli con altri di diverso colore o amperaggio.
Nell'abitacolo
Nel bagagliaio
Altre scatole portafusibili
Sostituzione dei fusibili
Supra_OM_Italian_OM99V78L.book 337 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

338
Supra Owner's Manual
6-1. MOBILITÀ

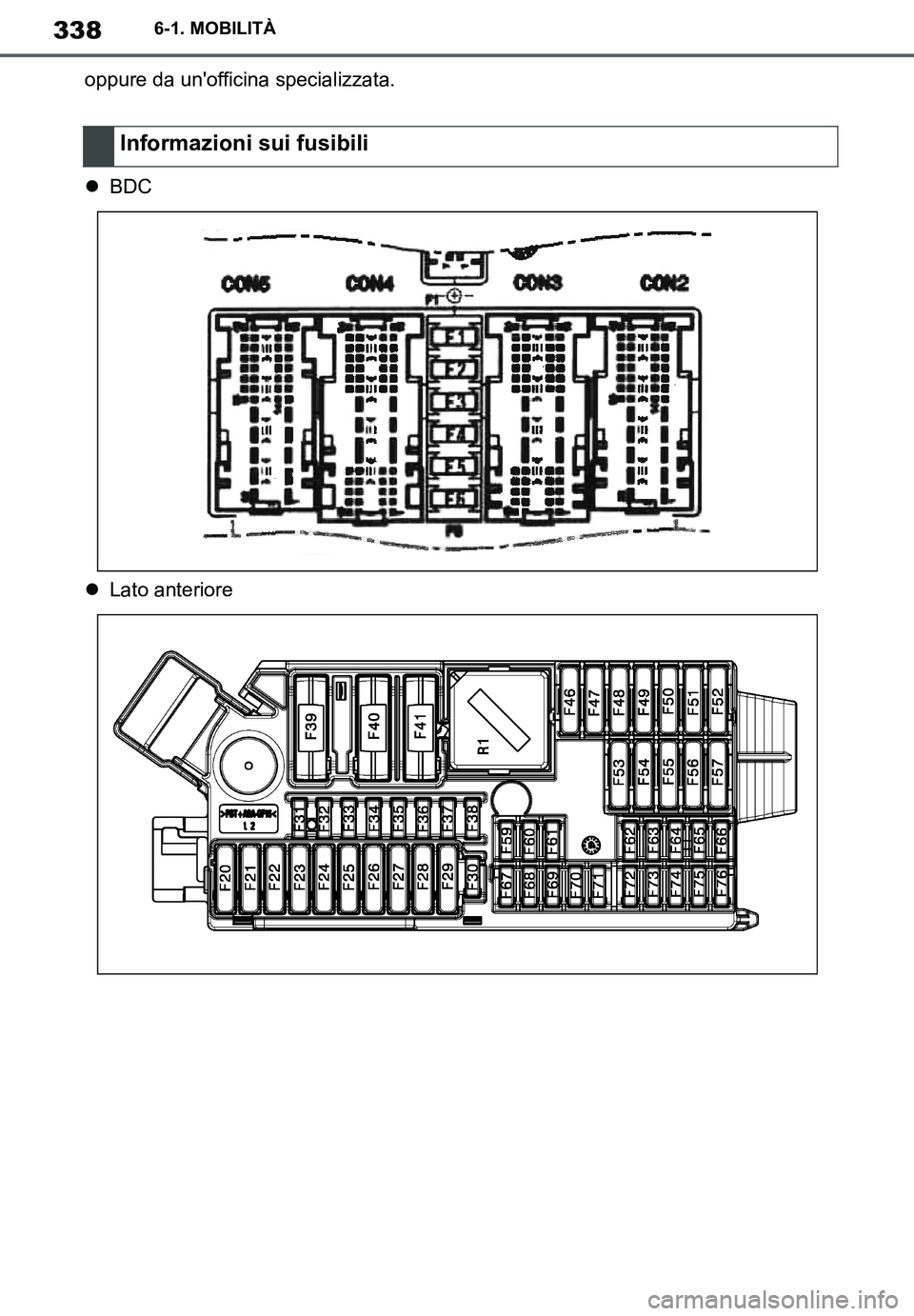

oppure da un'officina specializzata.
BDC
Lato anteriore
Informazioni sui fusibili
Supra_OM_Italian_OM99V78L.book 338 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

339
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ

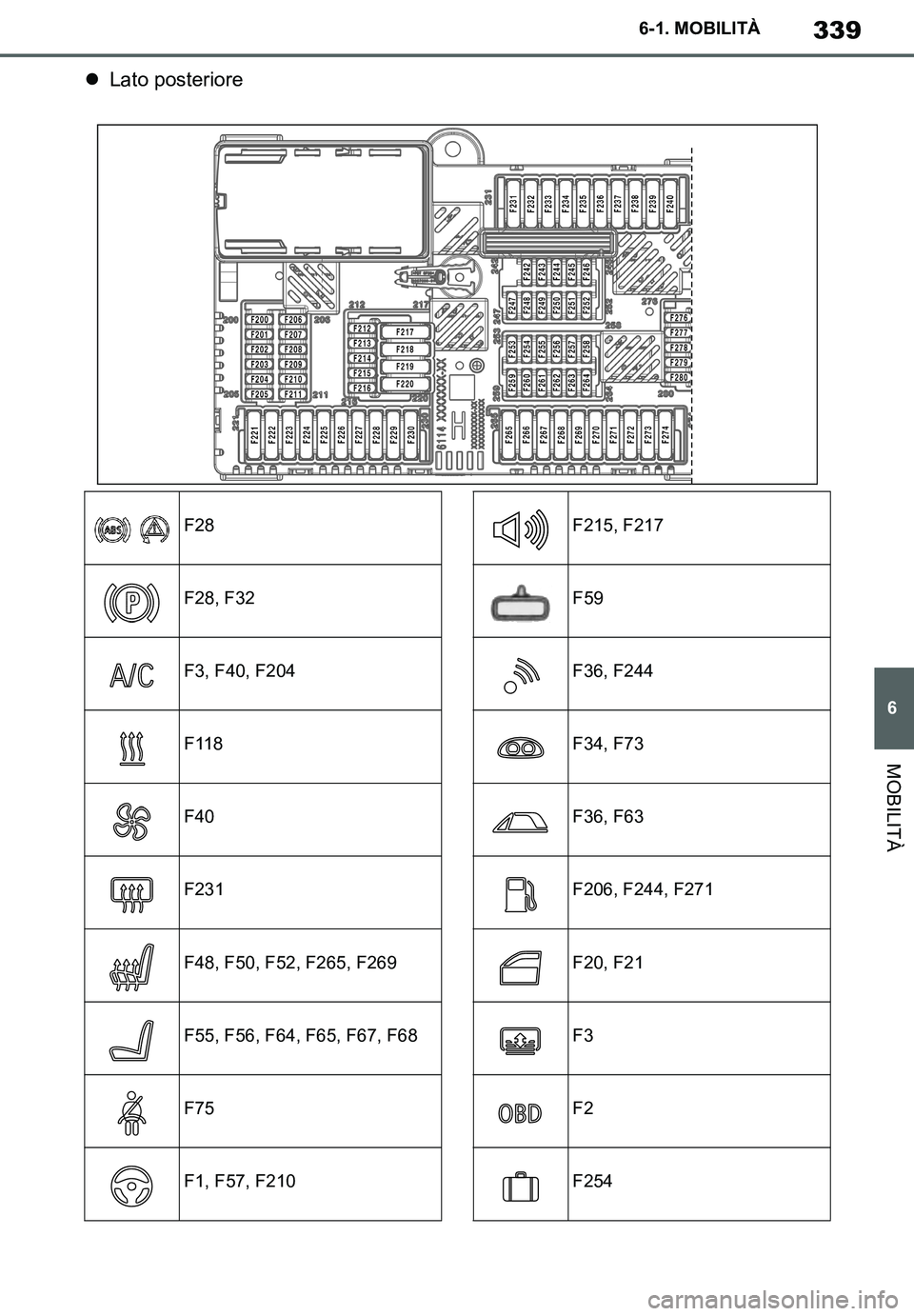

Lato posteriore
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67, F68
F75
F1, F57, F210
F215, F217
F59
F36, F244
F34, F73
F36, F63
F206, F244, F271
F20, F21
F3
F2
F254
Supra_OM_Italian_OM99V78L.book 339 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

340
Supra Owner's Manual
6-1. MOBILITÀ

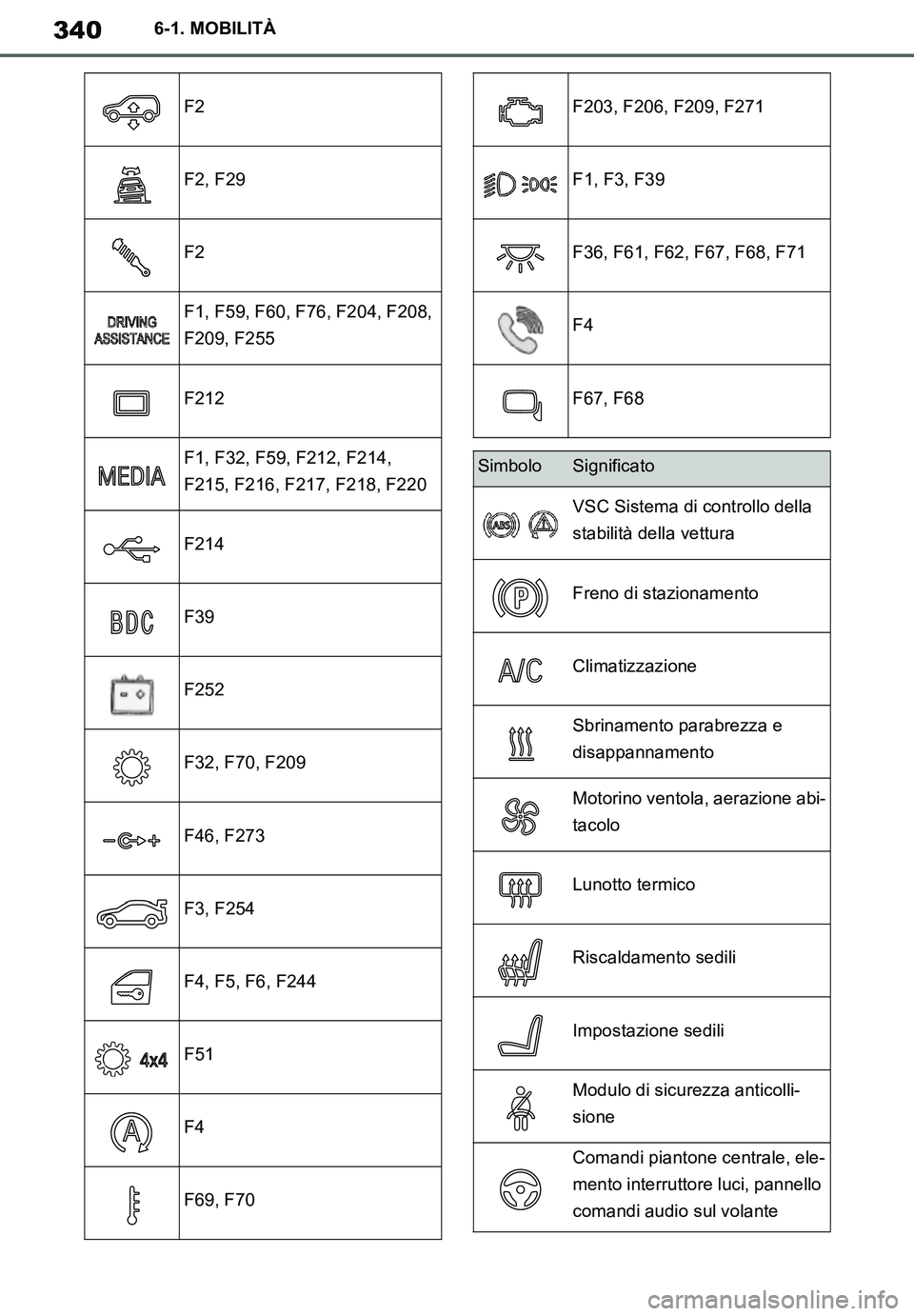

F2
F2, F29
F2
F1, F59, F60, F76, F204, F208,
F209, F255
F212
F1, F32, F59, F212, F214,
F215, F216, F217, F218, F220
F214
F39
F252
F32, F70, F209
F46, F273
F3, F254
F4, F5, F6, F244
F51
F4
F69, F70
F203, F206, F209, F271
F1, F3, F39
F36, F61, F62, F67, F68, F71
F4
F67, F68
SimboloSignificato
VSC Sistema di controllo della
stabilità della vettura
Freno di stazionamento
Climatizzazione
Sbrinamento parabrezza e
disappannamento
Motorino ventola, aerazione abi-
tacolo
Lunotto termico
Riscaldamento sedili
Impostazione sedili
Modulo di sicurezza anticolli-
sione
Comandi piantone centrale, ele-
mento interruttore luci, pannello
comandi audio sul volante
Supra_OM_Italian_OM99V78L.book 340 ページ ２０１９年８月２１日　水曜日　午前１０時４５分
