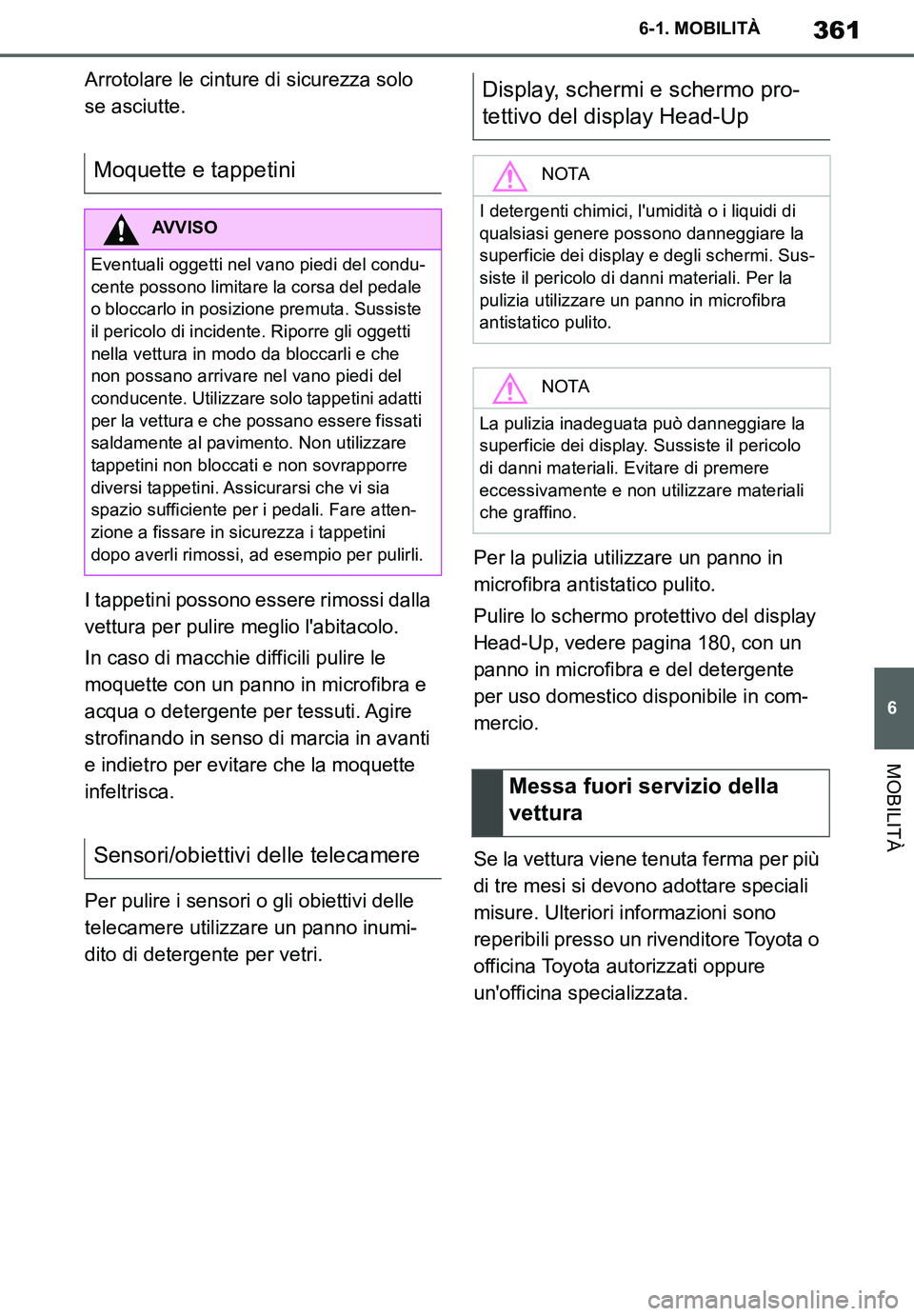

TOYOTA SUPRA 2020 Manuale duso (in Italian)

361
6
Supra Owner's Manual
6-1. MOBILITÀ
MOBILITÀ
Arrotolare le cinture di sicurezza solo
se asciutte.
I tappetini possono essere rimossi dalla
vettura per pulire meglio l'abitacolo.
In caso di macchie difficili pulire le
moquette con un panno in microfibra e
acqua o detergente per tessuti. Agire
strofinando in senso di marcia in avanti
e indietro per evitare che la moquette
infeltrisca.
Per pulire i sensori o gli obiettivi delle
telecamere utilizzare un panno inumi-
dito di detergente per vetri.Per la pulizia utilizzare un panno in
microfibra antistatico pulito.
Pulire lo schermo protettivo del display
Head-Up, vedere pagina 180, con un
panno in microfibra e del detergente
per uso domestico disponibile in com-
mercio.
Se la vettura viene tenuta ferma per più
di tre mesi si devono adottare speciali
misure. Ulteriori informazioni sono
reperibili presso un rivenditore Toyota o
officina Toyota autorizzati oppure
un'officina specializzata.
Moquette e tappetini
AVVISO
Eventuali oggetti nel vano piedi del condu-
cente possono limitare la corsa del pedale
o bloccarlo in posizione premuta. Sussiste
il pericolo di incidente. Riporre gli oggetti
nella vettura in modo da bloccarli e che
non possano arrivare nel vano piedi del
conducente. Utilizzare solo tappetini adatti
per la vettura e che possano essere fissati
saldamente al pavimento. Non utilizzare
tappetini non bloccati e non sovrapporre
diversi tappetini. Assicurarsi che vi sia
spazio sufficiente per i pedali. Fare atten-
zione a fissare in sicurezza i tappetini
dopo averli rimossi, ad esempio per pulirli.
Sensori/obiettivi delle telecamere
Display, schermi e schermo pro-
tettivo del display Head-Up
NOTA
I detergenti chimici, l'umidità o i liquidi di
qualsiasi genere possono danneggiare la
superficie dei display e degli schermi. Sus-
siste il pericolo di danni materiali. Per la
pulizia utilizzare un panno in microfibra
antistatico pulito.
NOTA
La pulizia inadeguata può danneggiare la
superficie dei display. Sussiste il pericolo
di danni materiali. Evitare di premere
eccessivamente e non utilizzare materiali
che graffino.
Messa fuori servizio della
vettura
Supra_OM_Italian_OM99V78L.book 361 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

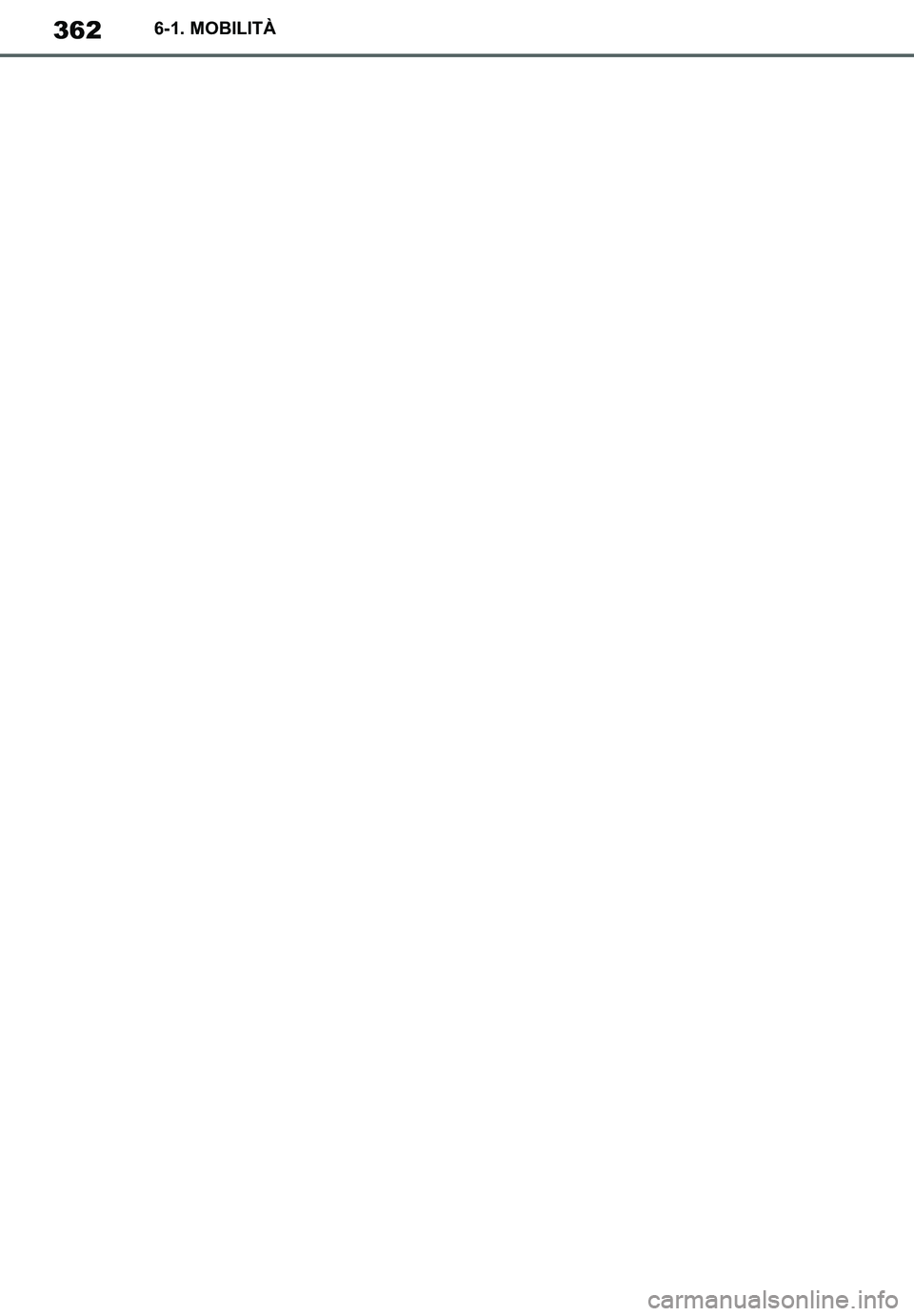

362
Supra Owner's Manual
6-1. MOBILITÀ
Supra_OM_Italian_OM99V78L.book 362 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

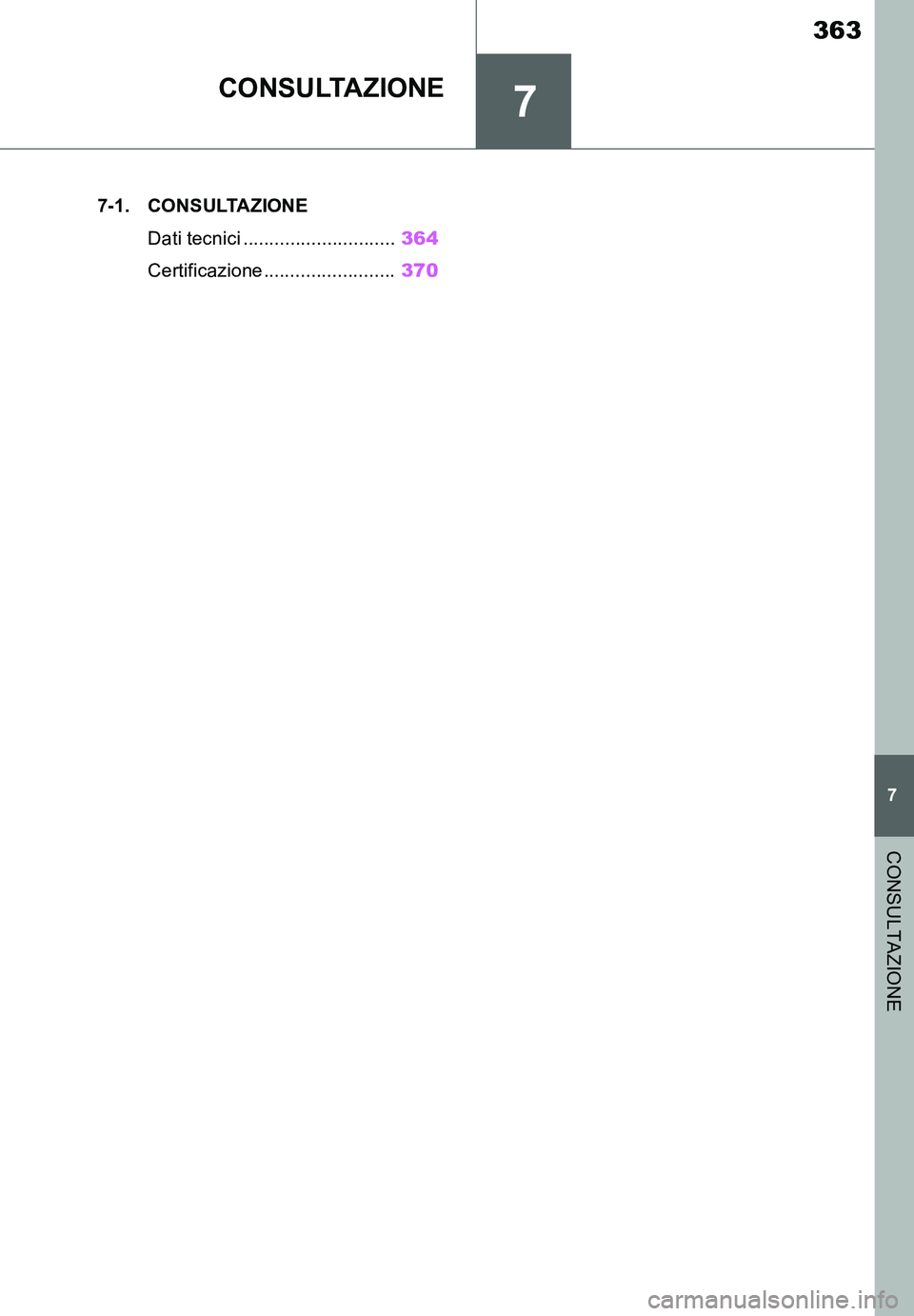

7
363
Supra Owner's Manual_EL
7
CONSULTAZIONE
CONSULTAZIONE
.7-1. CONSULTAZIONE
Dati tecnici .............................364
Certificazione .........................370
Supra_OM_Italian_OM99V78L.book 363 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

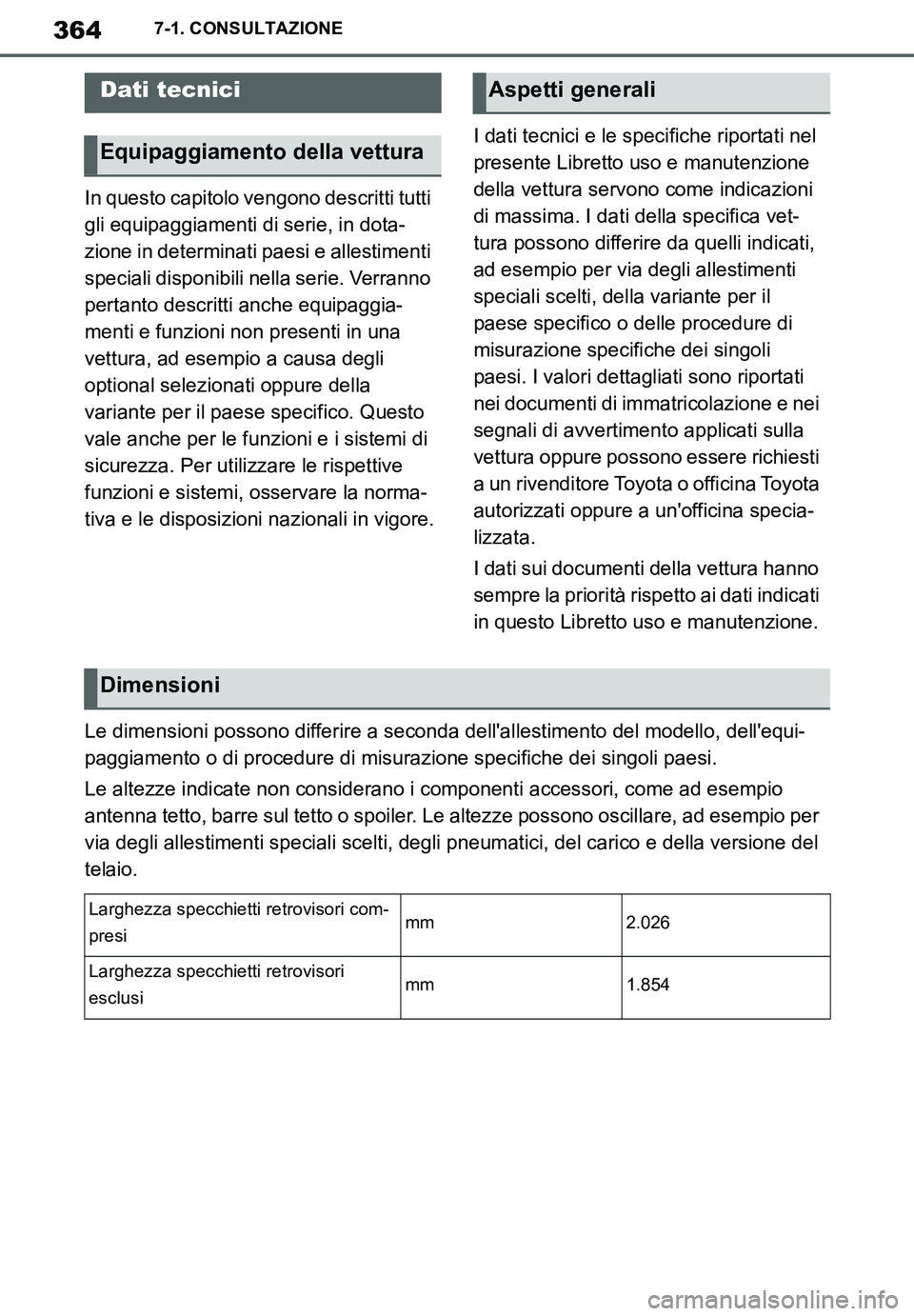

364
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
7-1.CONSULTAZIONE
In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa degli
optional selezionati oppure della
variante per il paese specifico. Questo
vale anche per le funzioni e i sistemi di
sicurezza. Per utilizzare le rispettive
funzioni e sistemi, osservare la norma-
tiva e le disposizioni nazionali in vigore.I dati tecnici e le specifiche riportati nel
presente Libretto uso e manutenzione
della vettura servono come indicazioni
di massima. I dati della specifica vet-
tura possono differire da quelli indicati,
ad esempio per via degli allestimenti
speciali scelti, della variante per il
paese specifico o delle procedure di
misurazione specifiche dei singoli
paesi. I valori dettagliati sono riportati
nei documenti di immatricolazione e nei
segnali di avvertimento applicati sulla
vettura oppure possono essere richiesti
a un rivenditore Toyota o officina Toyota
autorizzati oppure a un'officina specia-
lizzata.
I dati sui documenti della vettura hanno
sempre la priorità rispetto ai dati indicati
in questo Libretto uso e manutenzione.
Le dimensioni possono differire a seconda dell'allestimento del modello, dell'equi-
paggiamento o di procedure di misurazione specifiche dei singoli paesi.
Le altezze indicate non considerano i componenti accessori, come ad esempio
antenna tetto, barre sul tetto o spoiler. Le altezze possono oscillare, ad esempio per
via degli allestimenti speciali scelti, degli pneumatici, del carico e della versione del
telaio.
Dati tecnici
Equipaggiamento della vettura
Aspetti generali
Dimensioni
Larghezza specchietti retrovisori com-
presimm2.026
Larghezza specchietti retrovisori
esclusimm1.854
Supra_OM_Italian_OM99V78L.book 364 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

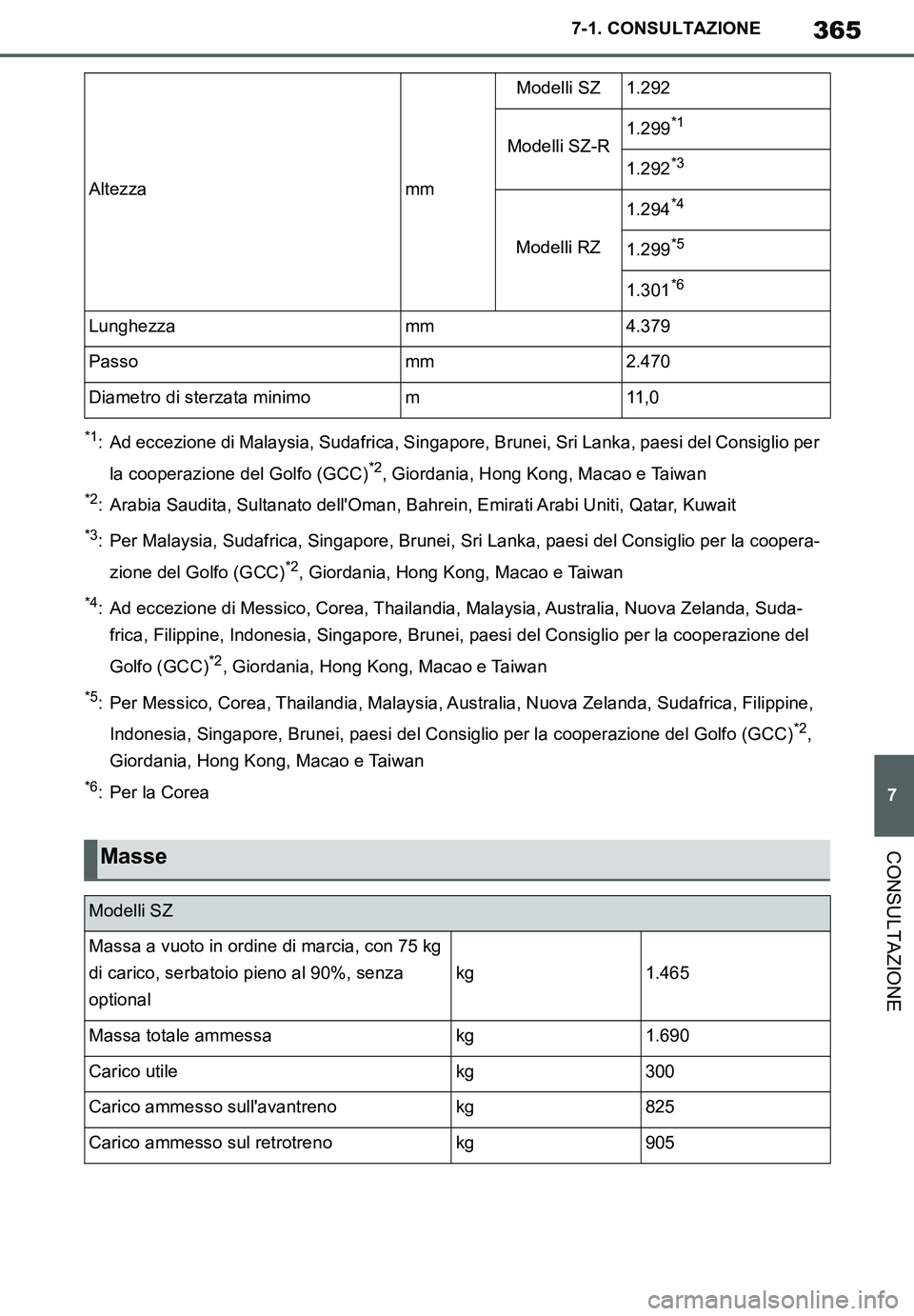

365
7
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
CONSULTAZIONE
*1: Ad eccezione di Malaysia, Sudafrica, Singapore, Brunei, Sri Lanka, paesi del Consiglio per
la cooperazione del Golfo (GCC)
*2, Giordania, Hong Kong, Macao e Taiwan
*2: Arabia Saudita, Sultanato dell'Oman, Bahrein, Emirati Arabi Uniti, Qatar, Kuwait
*3: Per Malaysia, Sudafrica, Singapore, Brunei, Sri Lanka, paesi del Consiglio per la coopera-
zione del Golfo (GCC)
*2, Giordania, Hong Kong, Macao e Taiwan
*4: Ad eccezione di Messico, Corea, Thailandia, Malaysia, Australia, Nuova Zelanda, Suda-
frica, Filippine, Indonesia, Singapore, Brunei, paesi del Consiglio per la cooperazione del
Golfo (GCC)
*2, Giordania, Hong Kong, Macao e Taiwan
*5: Per Messico, Corea, Thailandia, Malaysia, Australia, Nuova Zelanda, Sudafrica, Filippine,
Indonesia, Singapore, Brunei, paesi del Consiglio per la cooperazione del Golfo (GCC)
*2,
Giordania, Hong Kong, Macao e Taiwan
*6:Per la Corea
Altezzamm
Modelli SZ1.292
Modelli SZ-R1.299*1
1.292*3
Modelli RZ
1.294*4
1.299*5
1.301*6
Lunghezzamm4.379
Passomm2.470
Diametro di sterzata minimom11 , 0
Masse
Modelli SZ
Massa a vuoto in ordine di marcia, con 75 kg
di carico, serbatoio pieno al 90%, senza
optional
kg1.465
Massa totale ammessakg1.690
Carico utilekg300
Carico ammesso sull'avantrenokg825
Carico ammesso sul retrotrenokg905
Supra_OM_Italian_OM99V78L.book 365 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

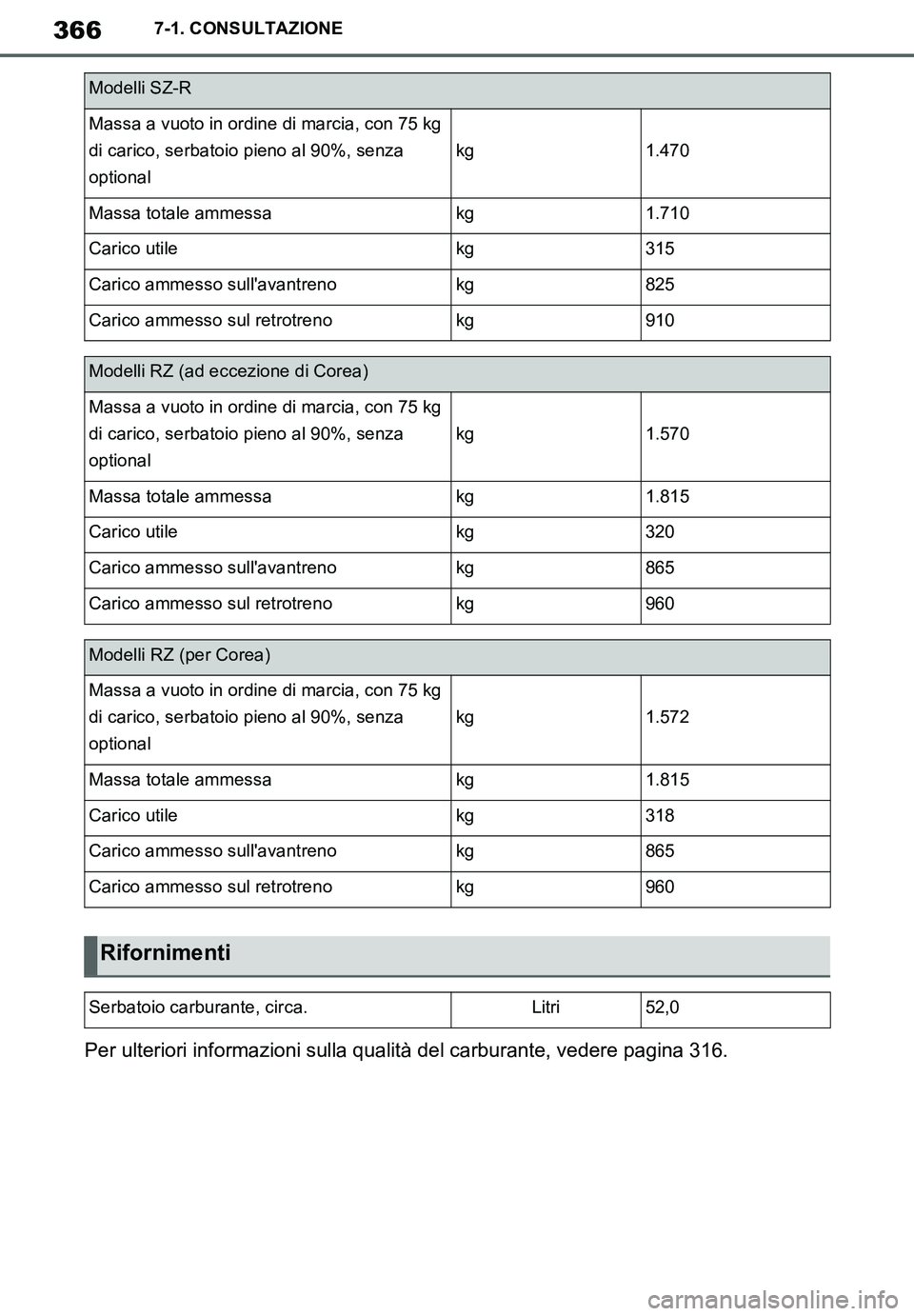

366
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
Per ulteriori informazioni sulla qualità del carburante, vedere pagina 316.
Modelli SZ-R
Massa a vuoto in ordine di marcia, con 75 kg
di carico, serbatoio pieno al 90%, senza
optional
kg1.470
Massa totale ammessakg1.710
Carico utilekg315
Carico ammesso sull'avantrenokg825
Carico ammesso sul retrotrenokg910
Modelli RZ (ad eccezione di Corea)
Massa a vuoto in ordine di marcia, con 75 kg
di carico, serbatoio pieno al 90%, senza
optional
kg1.570
Massa totale ammessakg1.815
Carico utilekg320
Carico ammesso sull'avantrenokg865
Carico ammesso sul retrotrenokg960
Modelli RZ (per Corea)
Massa a vuoto in ordine di marcia, con 75 kg
di carico, serbatoio pieno al 90%, senza
optional
kg1.572
Massa totale ammessakg1.815
Carico utilekg318
Carico ammesso sull'avantrenokg865
Carico ammesso sul retrotrenokg960
Rifornimenti
Serbatoio carburante, circa.Litri52,0
Supra_OM_Italian_OM99V78L.book 366 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

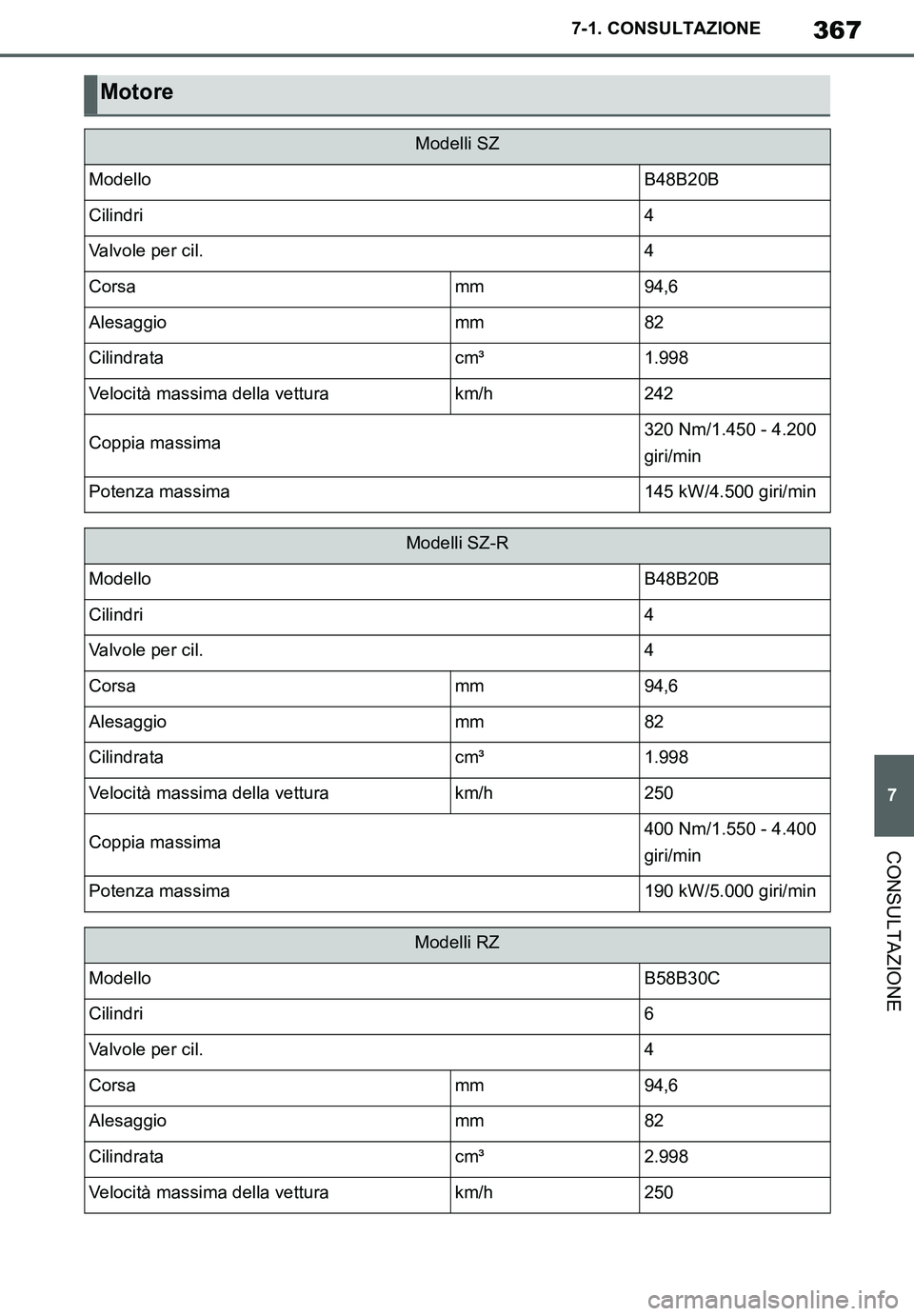

367
7
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
CONSULTAZIONE
Motore
Modelli SZ
ModelloB48B20B
Cilindri4
Valvole per cil.4
Corsamm94,6
Alesaggiomm82
Cilindratacm³1.998
Velocità massima della vetturakm/h242
Coppia massima320 Nm/1.450 - 4.200
giri/min
Potenza massima145 kW/4.500 giri/min
Modelli SZ-R
ModelloB48B20B
Cilindri4
Valvole per cil.4
Corsamm94,6
Alesaggiomm82
Cilindratacm³1.998
Velocità massima della vetturakm/h250
Coppia massima400 Nm/1.550 - 4.400
giri/min
Potenza massima190 kW/5.000 giri/min
Modelli RZ
ModelloB58B30C
Cilindri6
Valvole per cil.4
Corsamm94,6
Alesaggiomm82
Cilindratacm³2.998
Velocità massima della vetturakm/h250
Supra_OM_Italian_OM99V78L.book 367 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

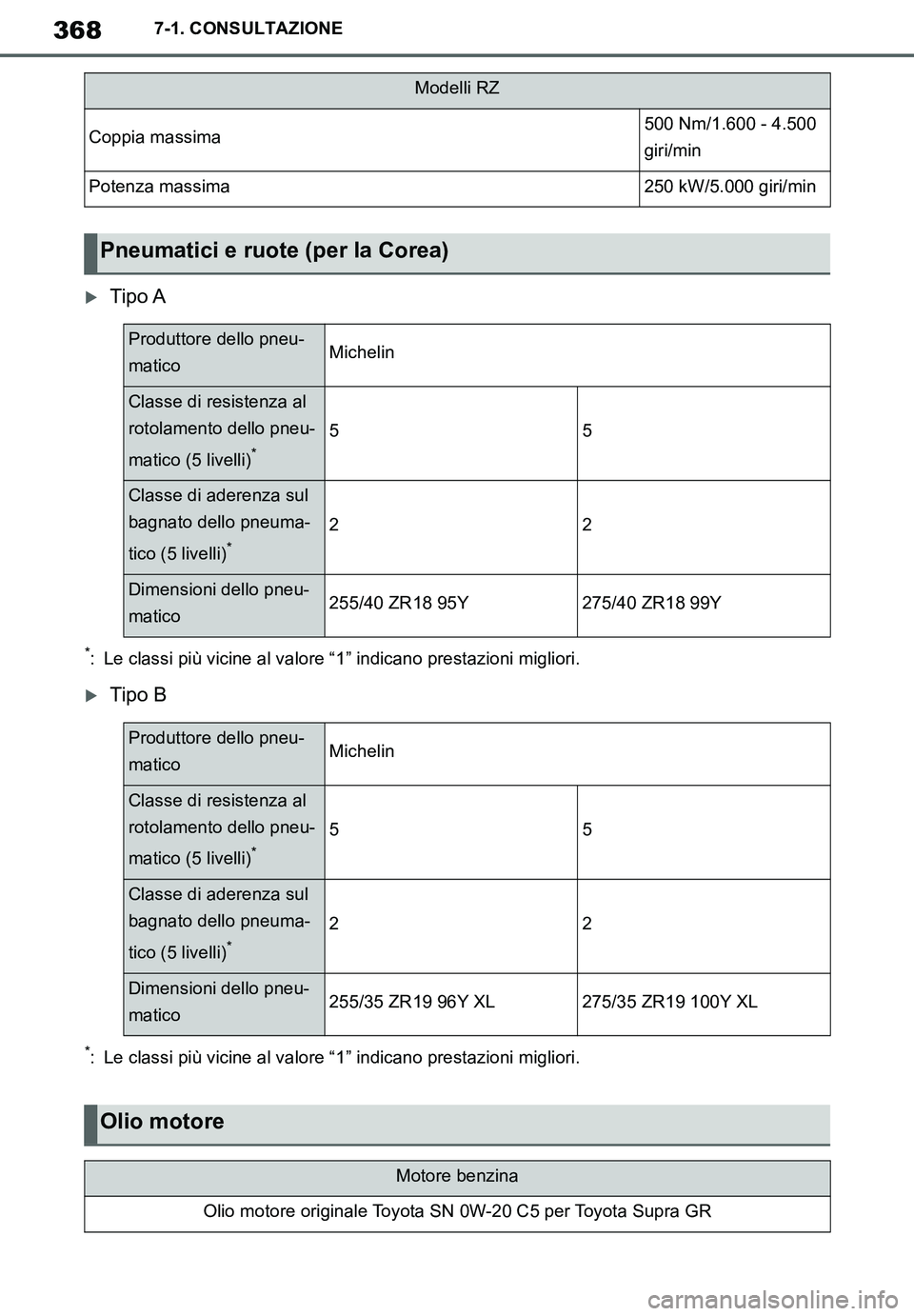

368
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
Tipo A
*: Le classi più vicine al valore “1” indicano prestazioni migliori.
Tipo B
*: Le classi più vicine al valore “1” indicano prestazioni migliori.
Coppia massima500 Nm/1.600 - 4.500
giri/min
Potenza massima250 kW/5.000 giri/min
Pneumatici e ruote (per la Corea)
Produttore dello pneu-
maticoMichelin
Classe di resistenza al
rotolamento dello pneu-
matico (5 livelli)
*55
Classe di aderenza sul
bagnato dello pneuma-
tico (5 livelli)
*22
Dimensioni dello pneu-
matico255/40 ZR18 95Y275/40 ZR18 99Y
Produttore dello pneu-
maticoMichelin
Classe di resistenza al
rotolamento dello pneu-
matico (5 livelli)
*55
Classe di aderenza sul
bagnato dello pneuma-
tico (5 livelli)
*22
Dimensioni dello pneu-
matico255/35 ZR19 96Y XL275/35 ZR19 100Y XL
Olio motore
Modelli RZ
Motore benzina
Olio motore originale Toyota SN 0W-20 C5 per Toyota Supra GR
Supra_OM_Italian_OM99V78L.book 368 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

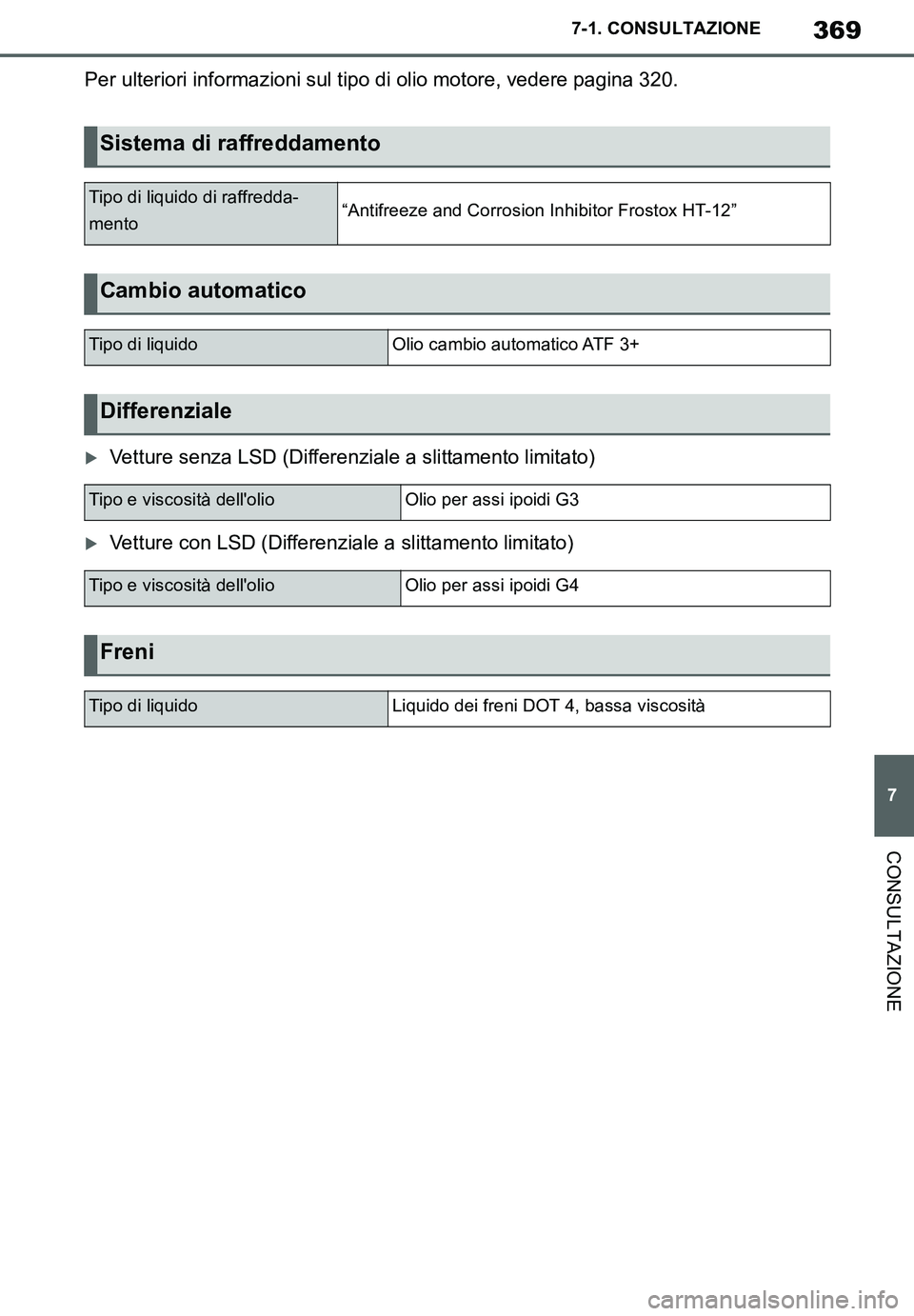

369
7
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
CONSULTAZIONE
Per ulteriori informazioni sul tipo di olio motore, vedere pagina 320.
Vetture senza LSD (Differenziale a slittamento limitato)
Vetture con LSD (Differenziale a slittamento limitato)
Sistema di raffreddamento
Tipo di liquido di raffredda-
mento“Antifreeze and Corrosion Inhibitor Frostox HT-12”
Cambio automatico
Tipo di liquidoOlio cambio automatico ATF 3+
Differenziale
Tipo e viscosità dell'olioOlio per assi ipoidi G3
Tipo e viscosità dell'olioOlio per assi ipoidi G4
Freni
Tipo di liquidoLiquido dei freni DOT 4, bassa viscosità
Supra_OM_Italian_OM99V78L.book 369 ページ ２０１９年８月２１日　水曜日　午前１０時４５分

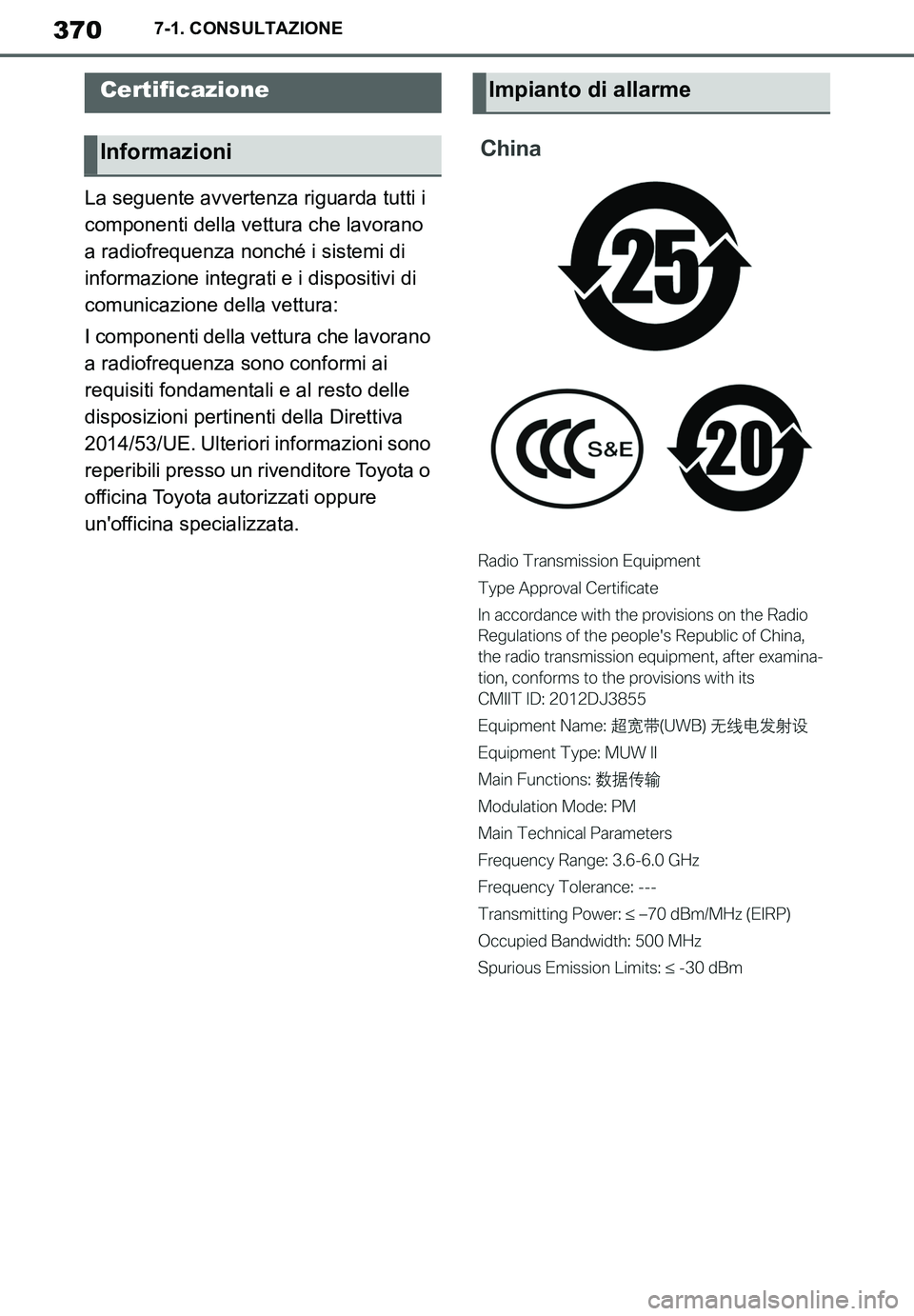

370
Supra Owner's Manual_EL
7-1. CONSULTAZIONE
La seguente avvertenza riguarda tutti i
componenti della vettura che lavorano
a radiofrequenza nonché i sistemi di
informazione integrati e i dispositivi di
comunicazione della vettura:
I componenti della vettura che lavorano
a radiofrequenza sono conformi ai
requisiti fondamentali e al resto delle
disposizioni pertinenti della Direttiva
2014/53/UE. Ulteriori informazioni sono
reperibili presso un rivenditore Toyota o
officina Toyota autorizzati oppure
un'officina specializzata.
Certificazione
Informazioni
Impianto di allarme
