TOYOTA SUPRA 2021 Instructieboekje (in Dutch)

341
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 20.000 km hebt gereden.
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRRRRR18
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
Onderhoudsschema (Rusland en Turkije)
Supra_OM_General_OM99X84E_1_2011.book Page 341 Thursday, October 8, 2020 9:53 AM

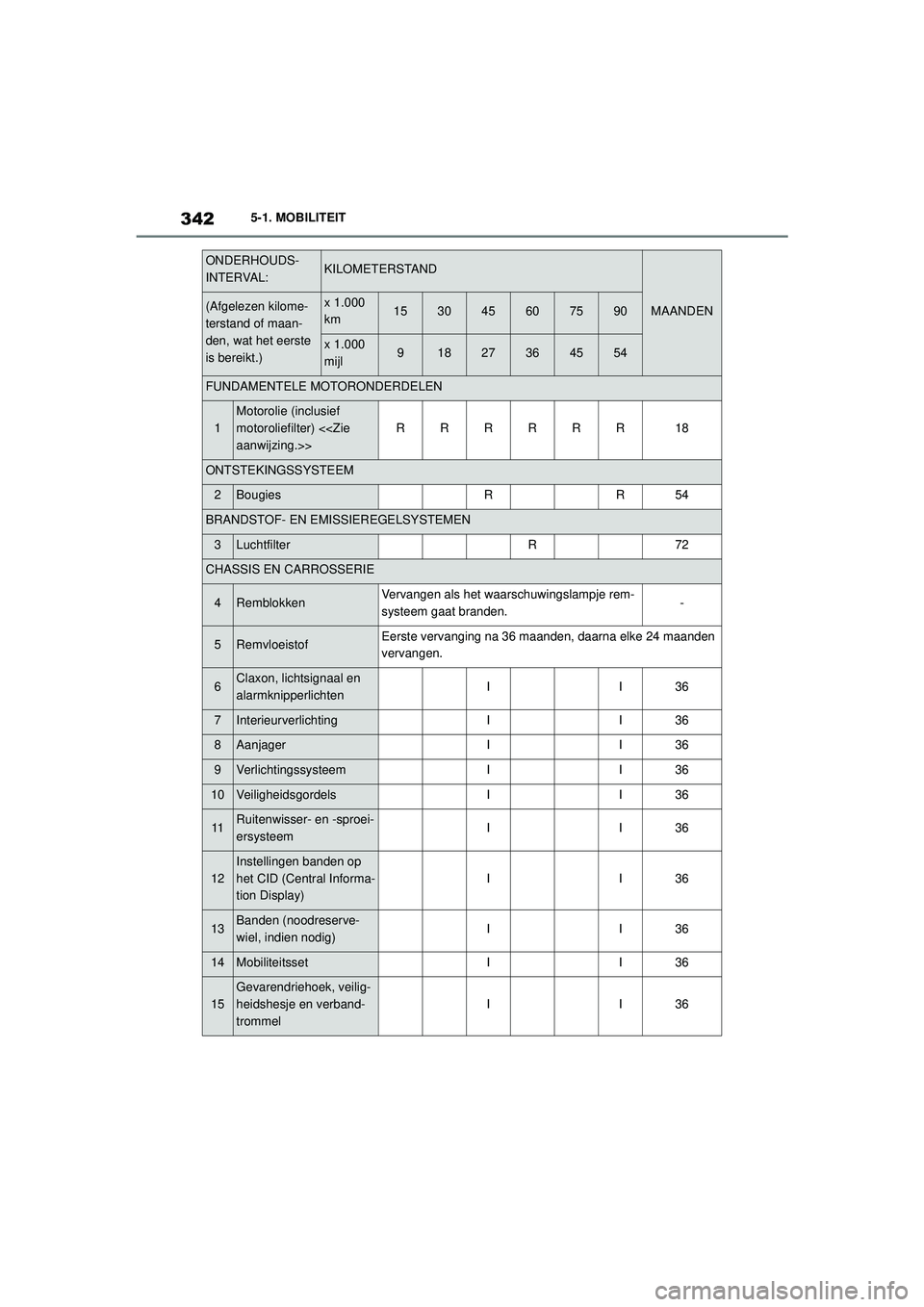

3425-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter) < aanwijzing.>>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3LuchtfilterR72
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en -sproei-
ersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
Supra_OM_General_OM99X84E_1_2011.book Page 342 Thursday, October 8, 2020 9:53 AM

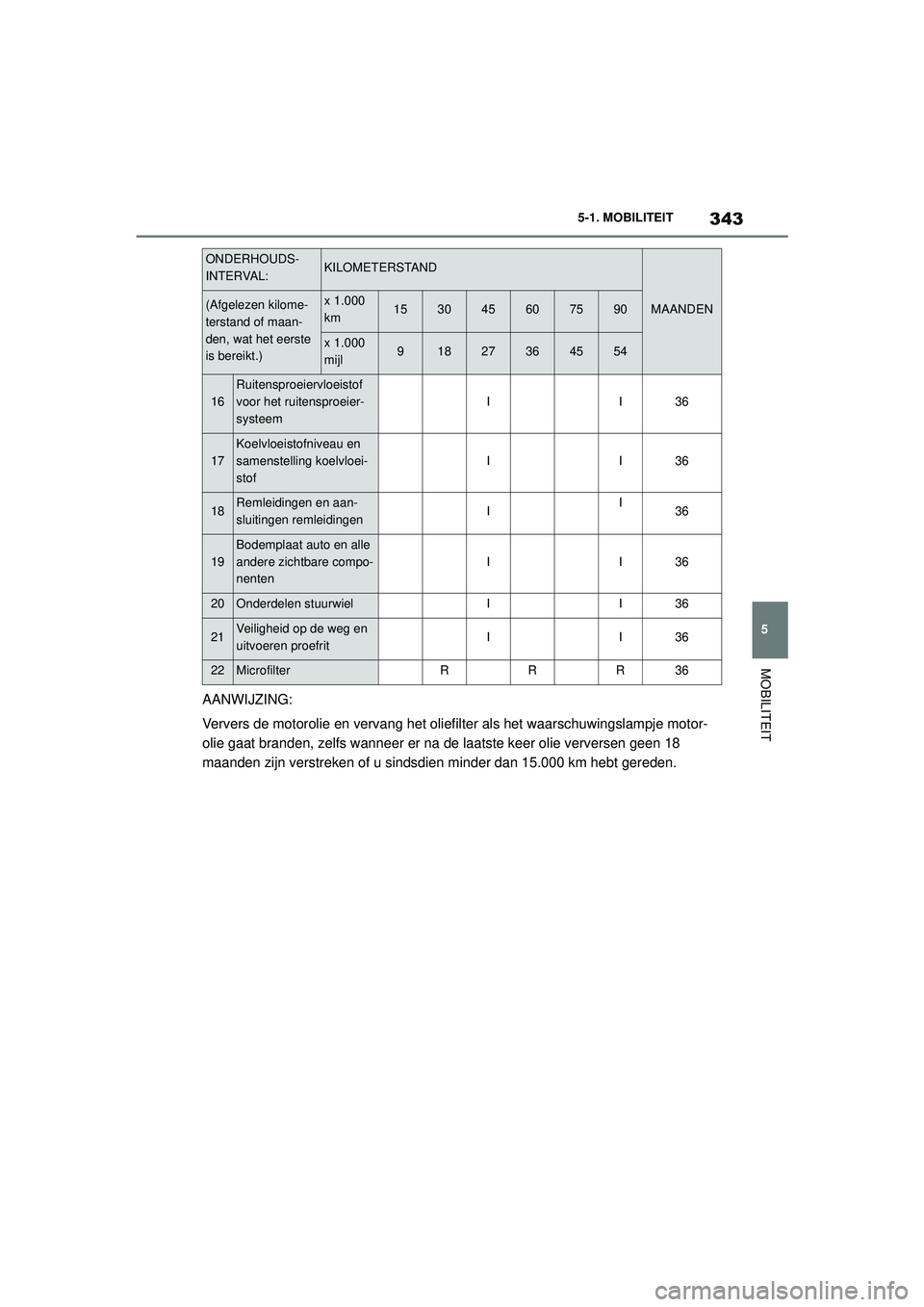

343
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 15.000 km hebt gereden.
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRR36
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
Supra_OM_General_OM99X84E_1_2011.book Page 343 Thursday, October 8, 2020 9:53 AM

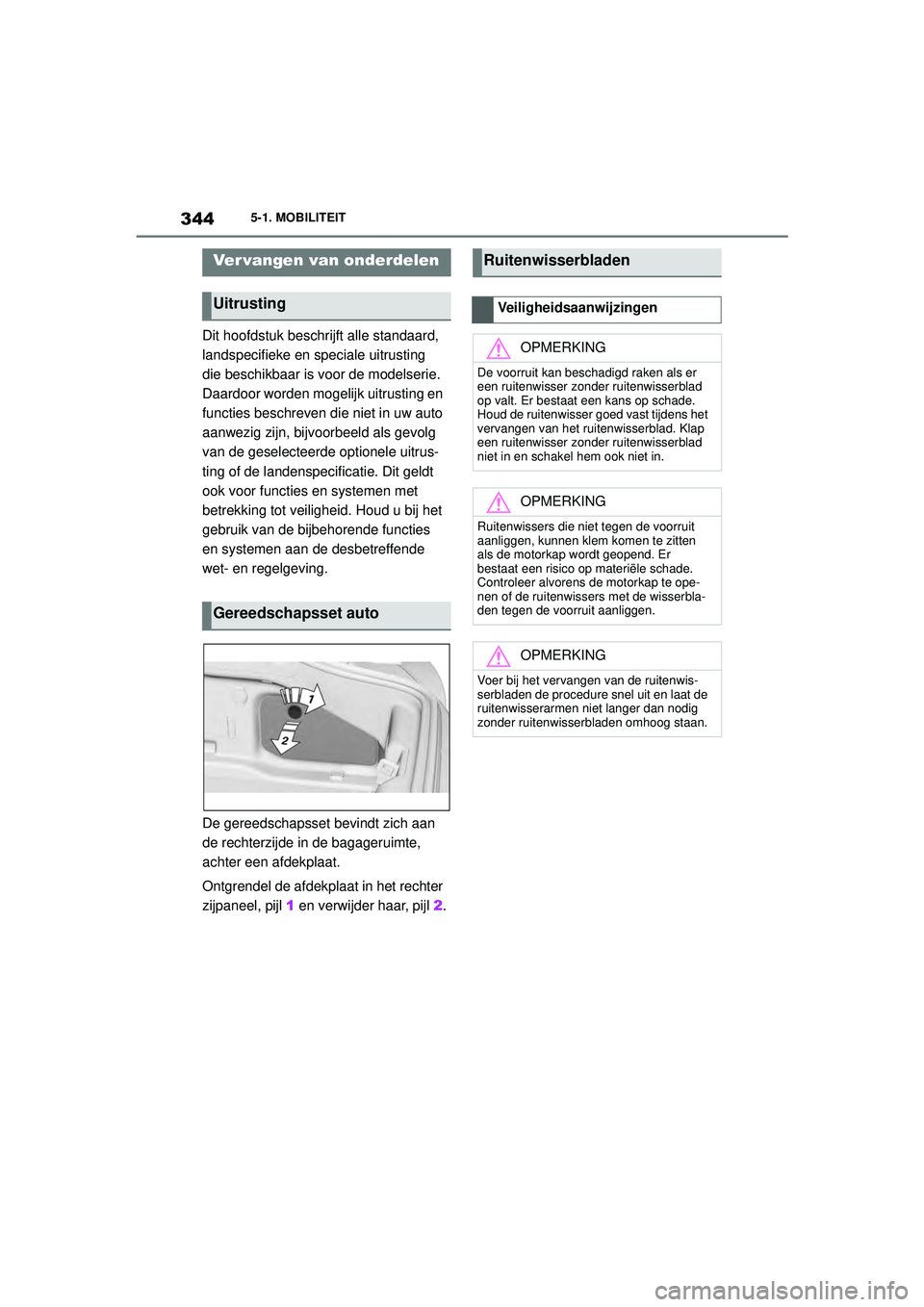

3445-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
De gereedschapsset bevindt zich aan
de rechterzijde in de bagageruimte,
achter een afdekplaat.
Ontgrendel de afdekplaat in het rechter
zijpaneel, pijl 1 en verwijder haar, pijl 2.
Ver vangen van onderdelen
Uitrusting
Gereedschapsset auto
Ruitenwisserbladen
Veiligheidsaanwijzingen
OPMERKING
De voorruit kan beschadigd raken als er
een ruitenwisser zonder ruitenwisserblad
op valt. Er bestaat een kans op schade.
Houd de ruitenwisser goed vast tijdens het
vervangen van het ruitenwisserblad. Klap
een ruitenwisser zonder ruitenwisserblad
niet in en schakel hem ook niet in.
OPMERKING
Ruitenwissers die niet tegen de voorruit
aanliggen, kunnen klem komen te zitten
als de motorkap wordt geopend. Er
bestaat een risico op materiële schade.
Controleer alvorens de motorkap te ope-
nen of de ruitenwissers met de wisserbla-
den tegen de voorruit aanliggen.
OPMERKING
Voer bij het vervangen van de ruitenwis-
serbladen de procedure snel uit en laat de
ruitenwisserarmen niet langer dan nodig
zonder ruitenwisserbladen omhoog staan.
Supra_OM_General_OM99X84E_1_2011.book Page 344 Thursday, October 8, 2020 9:53 AM

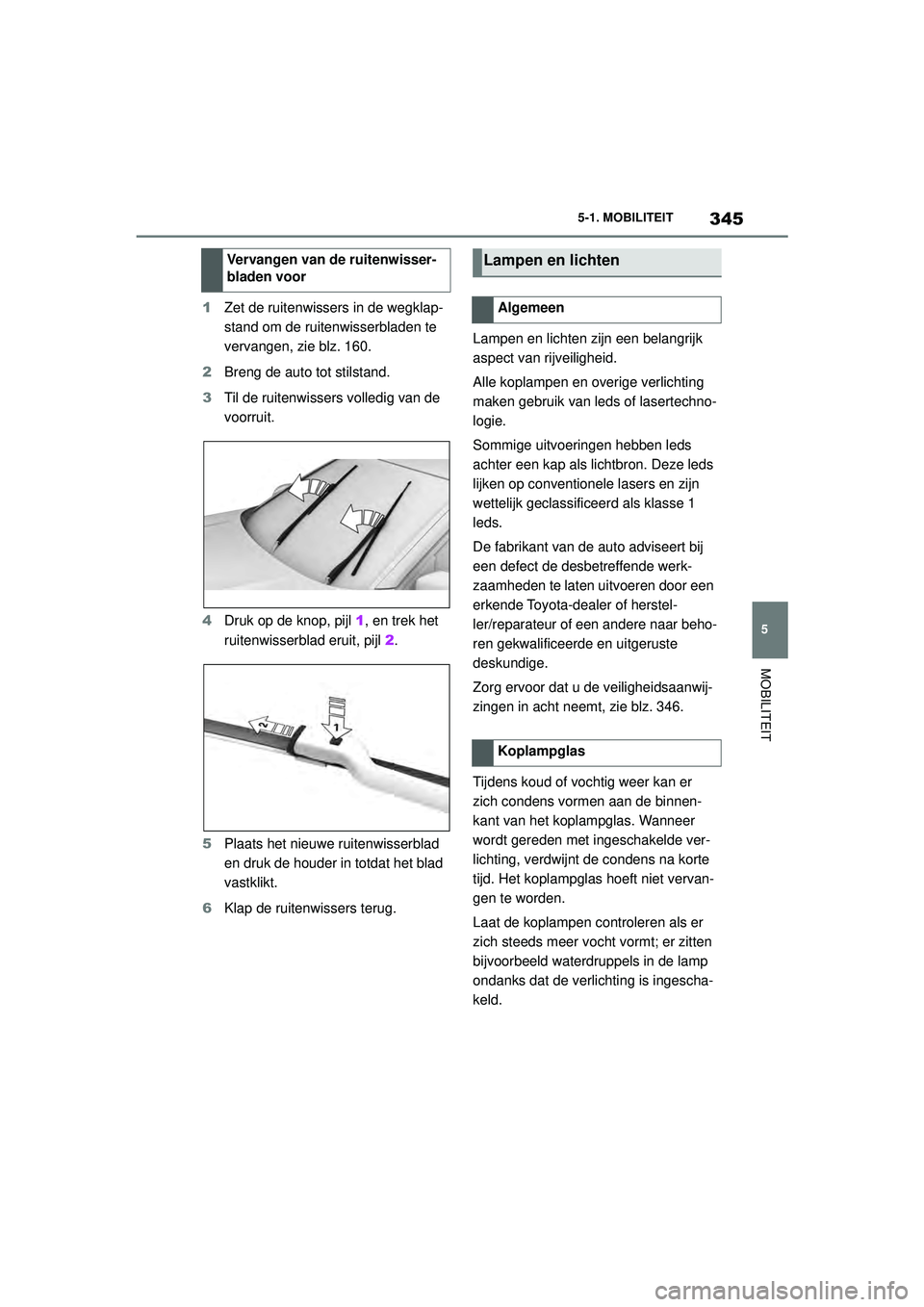

345
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
1
Zet de ruitenwissers in de wegklap-
stand om de ruitenwisserbladen te
vervangen, zie blz. 160.
2 Breng de auto tot stilstand.
3 Til de ruitenwissers volledig van de
voorruit.
4 Druk op de knop, pijl 1, en trek het
ruitenwisserblad eruit, pijl 2.
5 Plaats het nieuwe ruitenwisserblad
en druk de houder in totdat het blad
vastklikt.
6 Klap de ruitenwissers terug. Lampen en lichten zijn een belangrijk
aspect van rijveiligheid.
Alle koplampen en overige verlichting
maken gebruik van leds of lasertechno-
logie.
Sommige uitvoeringen hebben leds
achter een kap als lichtbron. Deze leds
lijken op conventionele lasers en zijn
wettelijk geclassificeerd als klasse 1
leds.
De fabrikant van de auto adviseert bij
een defect de desbetreffende werk-
zaamheden te laten uitvoeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Zorg ervoor dat u de veiligheidsaanwij-
zingen in acht neemt, zie blz. 346.
Tijdens koud of vochtig weer kan er
zich condens vormen aan de binnen-
kant van het koplampglas. Wanneer
wordt gereden met ingeschakelde ver-
lichting, verdwijnt de condens na korte
tijd. Het koplampglas hoeft niet vervan-
gen te worden.
Laat de koplampen controleren als er
zich steeds meer vocht vormt; er zitten
bijvoorbeeld waterdruppels in de lamp
ondanks dat de verlichting is ingescha-
keld.
Vervangen van de ruitenwisser-
bladen voor
Lampen en lichten
Algemeen
Koplampglas
Supra_OM_General_OM99X84E_1_2011.book Page 345 Thursday, October 8, 2020 9:53 AM

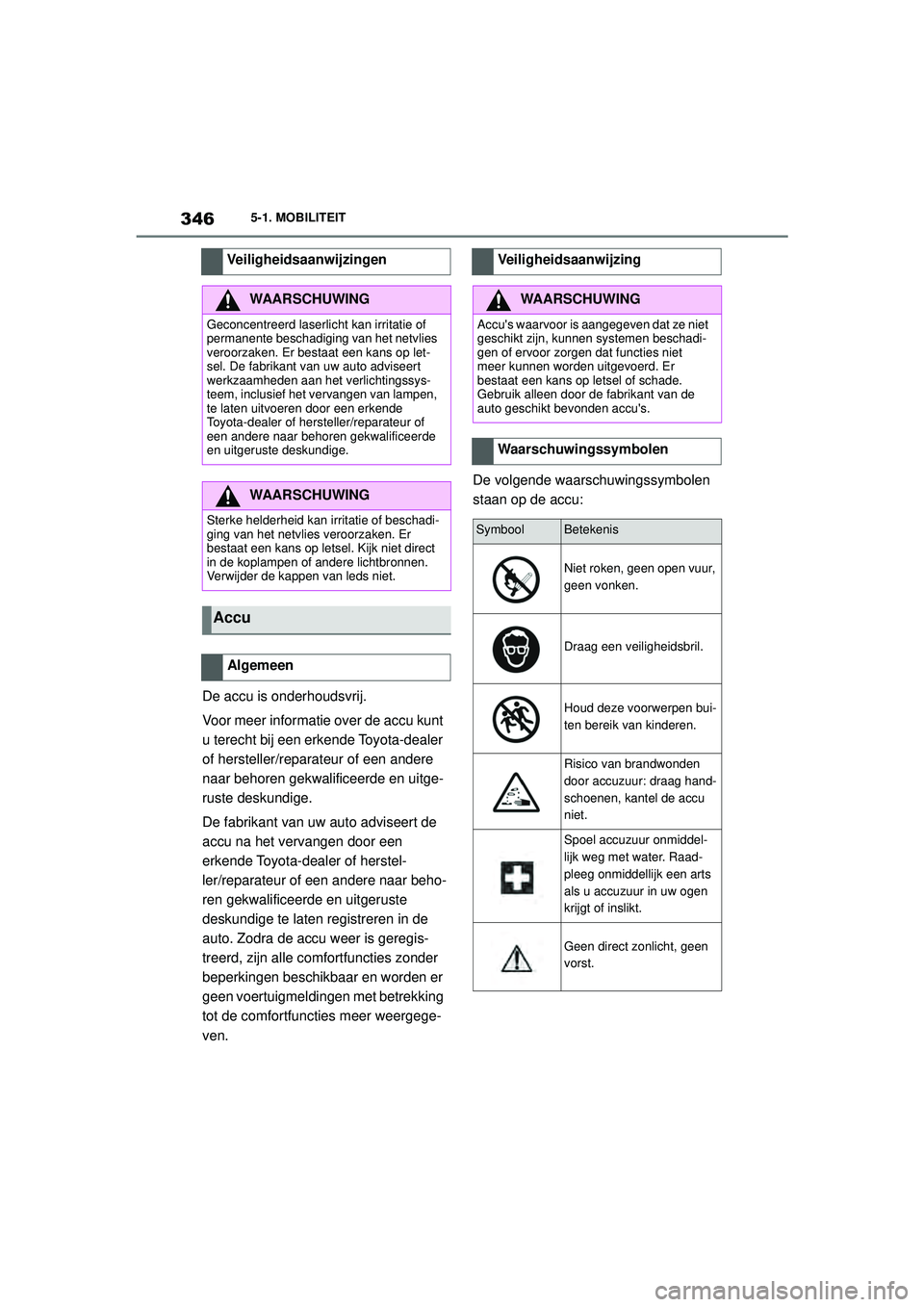

3465-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De accu is onderhoudsvrij.
Voor meer informatie over de accu kunt
u terecht bij een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
De fabrikant van uw auto adviseert de
accu na het vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige te laten registreren in de
auto. Zodra de accu weer is geregis-
treerd, zijn alle comfortfuncties zonder
beperkingen beschikbaar en worden er
geen voertuigmeldingen met betrekking
tot de comfortfuncties meer weergege-
ven. De volgende waarschuwingssymbolen
staan op de accu:
Veiligheidsaanwijzingen
WAARSCHUWING
Geconcentreerd laserlicht kan irritatie of
permanente beschadiging van het netvlies
veroorzaken. Er bestaat een kans op let-
sel. De fabrikant van uw auto adviseert
werkzaamheden aan het verlichtingssys-
teem, inclusief het vervangen van lampen,
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING
Sterke helderheid kan i
rritatie of beschadi-
ging van het netvlies veroorzaken. Er
bestaat een kans op letsel . Kijk niet direct
in de koplampen of andere lichtbronnen.
Verwijder de kappen van leds niet.
Accu
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Accu's waarvoor is aangegeven dat ze niet
geschikt zijn, kunnen systemen beschadi-
gen of ervoor zorgen dat functies niet
meer kunnen worden uitgevoerd. Er
bestaat een kans op letsel of schade.
Gebruik alleen door de fabrikant van de
auto geschikt bevonden accu's.
Waarschuwingssymbolen
SymboolBetekenis
Niet roken, geen open vuur,
geen vonken.
Draag een veiligheidsbril.
Houd deze voorwerpen bui-
ten bereik van kinderen.
Risico van brandwonden
door accuzuur: draag hand-
schoenen, kantel de accu
niet.
Spoel accuzuur onmiddel-
lijk weg met water. Raad-
pleeg onmiddellijk een arts
als u accuzuur in uw ogen
krijgt of inslikt.
Geen direct zonlicht, geen
vorst.
Supra_OM_General_OM99X84E_1_2011.book Page 346 Thursday, October 8, 2020 9:53 AM

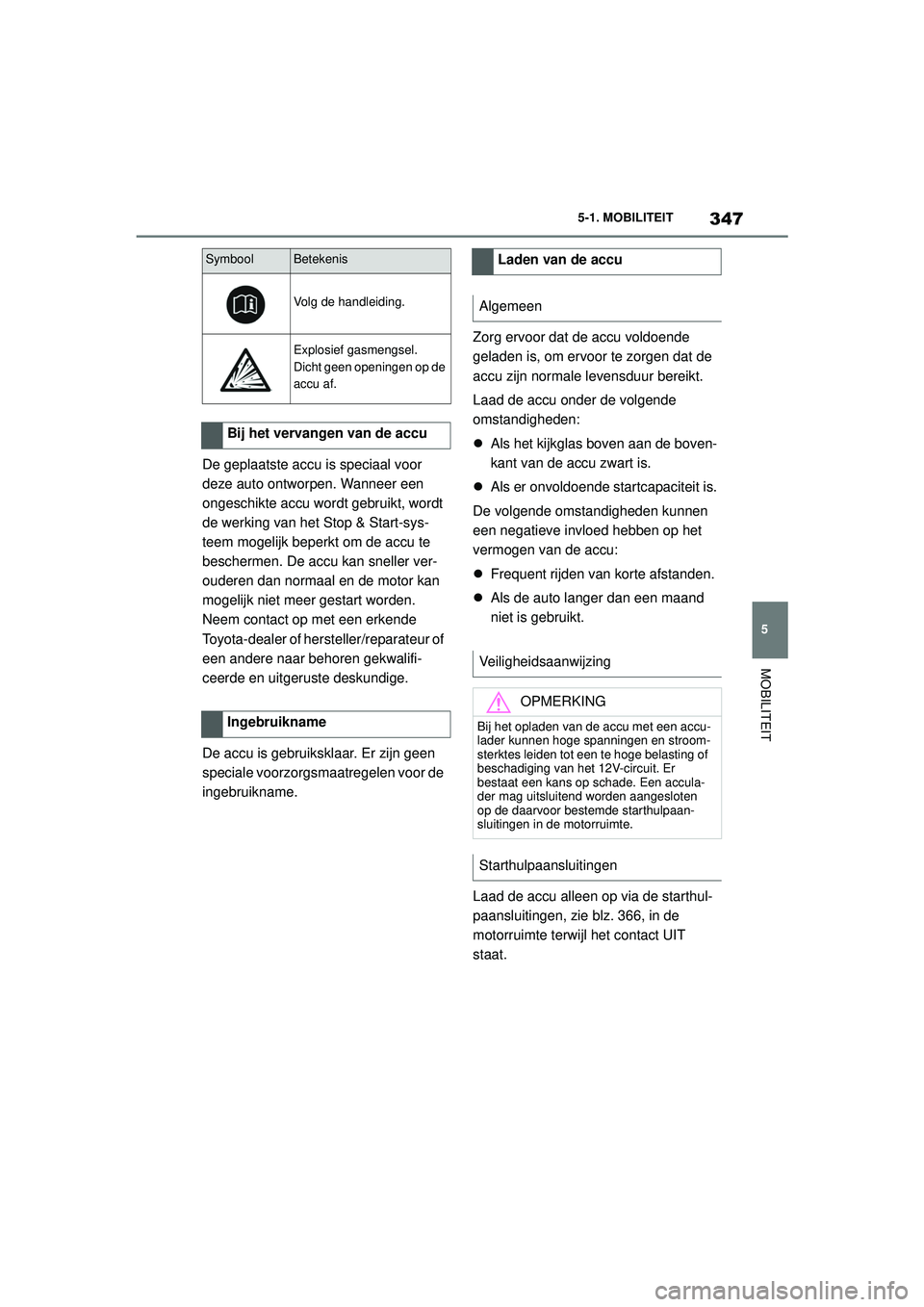

347
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De geplaatste accu is speciaal voor
deze auto ontworpen. Wanneer een
ongeschikte accu wordt gebruikt, wordt
de werking van het Stop & Start-sys-
teem mogelijk beperkt om de accu te
beschermen. De accu
kan sneller ver-
ouderen dan normaal en de motor kan
mogelijk niet meer gestart worden.
Neem contact op met een erkende
Toyota-dealer of hers teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De accu is gebruiksklaar. Er zijn geen
speciale voorzorgsmaatregelen voor de
ingebruikname. Zorg ervoor dat de accu voldoende
geladen is, om ervoor te zorgen dat de
accu zijn normale levensduur bereikt.
Laad de accu onder de volgende
omstandigheden:

Als het kijkglas boven aan de boven-
kant van de accu zwart is.
 Als er onvoldoende startcapaciteit is.
De volgende omstandigheden kunnen
een negatieve invloed hebben op het
vermogen van de accu:
 Frequent rijden van korte afstanden.
 Als de auto langer dan een maand
niet is gebruikt.
Laad de accu alleen op via de starthul-
paansluitingen, zie blz. 366, in de
motorruimte terwijl het contact UIT
staat.
Volg de handleiding.
Explosief gasmengsel.
Dicht geen openingen op de
accu af.
Bij het vervangen van de accu
Ingebruikname
SymboolBetekenisLaden van de accu
Algemeen
Veiligheidsaanwijzing
OPMERKING
Bij het opladen van de accu met een accu-
lader kunnen hoge spanningen en stroom-
sterktes leiden tot een te hoge belasting of
beschadiging van het 12V-circuit. Er
bestaat een kans op schade. Een accula-
der mag uitsluitend worden aangesloten
op de daarvoor bestemde starthulpaan-
sluitingen in de motorruimte.
Starthulpaansluitingen
Supra_OM_General_OM99X84E_1_2011.book Page 347 Thursday, October 8, 2020 9:53 AM

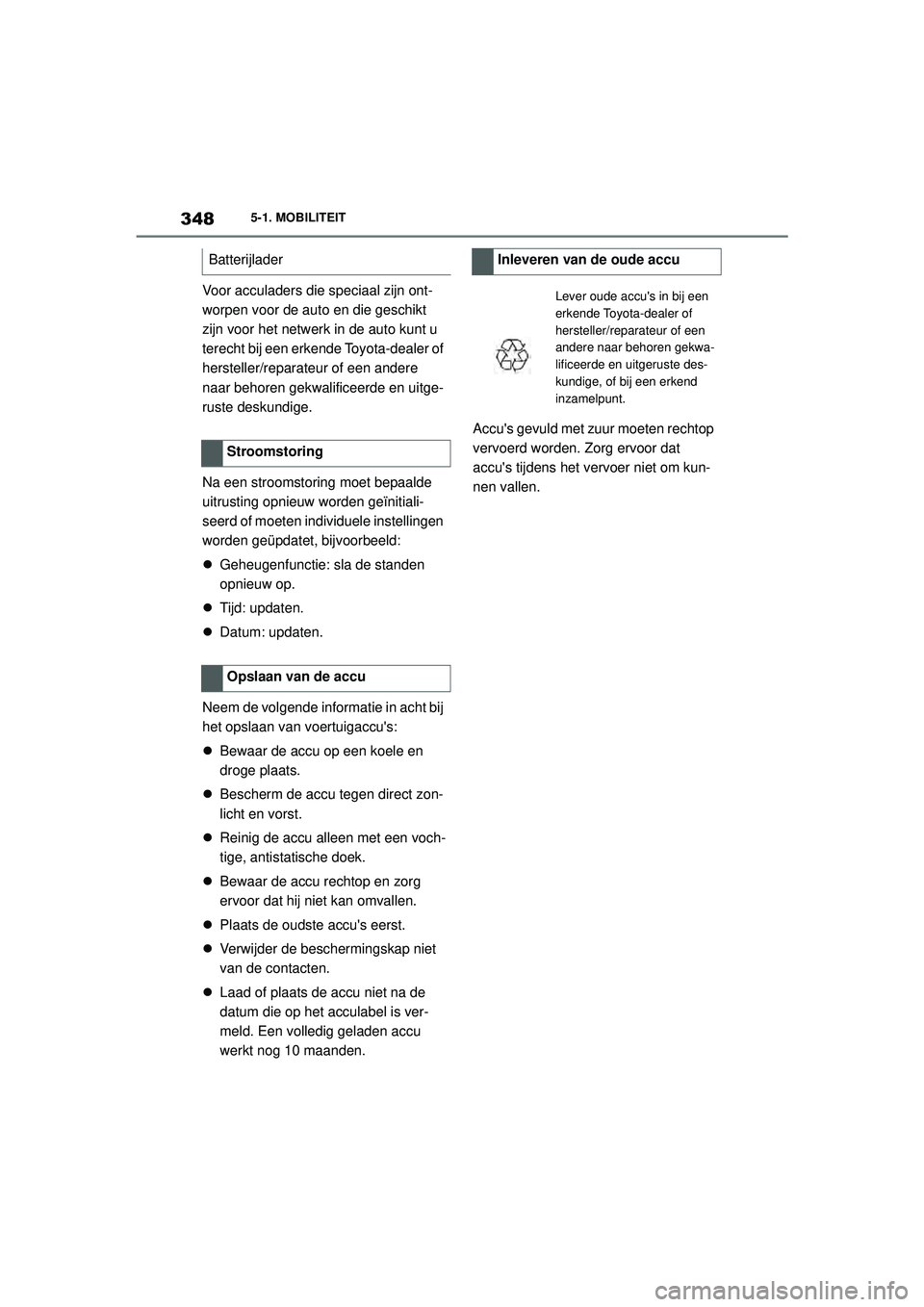

3485-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Voor acculaders die speciaal zijn ont-
worpen voor de auto en die geschikt
zijn voor het netwerk in de auto kunt u
terecht bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Na een stroomstoring moet bepaalde
uitrusting opnieuw worden geïnitiali-
seerd of moeten individuele instellingen
worden geüpdatet, bijvoorbeeld:
 Geheugenfunctie: sla de standen
opnieuw op.
 Tijd: updaten.
 Datum: updaten.
Neem de volgende informatie in acht bij
het opslaan van voertuigaccu's:
 Bewaar de accu op een koele en
droge plaats.
 Bescherm de accu tegen direct zon-
licht en vorst.
 Reinig de accu alleen met een voch-
tige, antistatische doek.
 Bewaar de accu rechtop en zorg
ervoor dat hij niet kan omvallen.
 Plaats de oudste accu's eerst.
 Verwijder de beschermingskap niet
van de contacten.
 Laad of plaats de accu niet na de
datum die op het acculabel is ver-
meld. Een volledig geladen accu
werkt nog 10 maanden. Accu's gevuld met zuur moeten rechtop
vervoerd worden. Zorg ervoor dat
accu's tijdens het vervoer niet om kun-
nen vallen.
Batterijlader
Stroomstoring
Opslaan van de accu
Inleveren van de oude accu
Lever oude accu's in bij een
erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige, of bij een erkend
inzamelpunt.
Supra_OM_General_OM99X84E_1_2011.book Page 348 Thursday, October 8, 2020 9:53 AM

349
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De zekeringen bevinden zich op ver-
schillende plaatsen in de auto.
De zekeringen bevinden zich achter
een afdekplaat in de voetenruimte aan
bestuurders- of voorpassagierszijde.
Maak de bevestigingen (pijl in afbeel-
ding) los en open de afdekking.
De zekeringenkast bevindt zich rechts
voor. De zekeringen bevinden zich achter
een afdekplaat aan de rechterzijde in
de bagageruimte.
Ontgrendel de afdekplaat in het rechter
zijpaneel, pijl
1 en verwijder haar, pijl 2.
Er bevinden zich andere zekeringen-
kasten in de auto. Neem in geval van
een storing contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De fabrikant van de auto adviseert
zekeringen te laten vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Zekeringen
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Verkeerde of gerepareerde zekeringen
kunnen elektrische kabels en componen-
ten overbelasten. Er is een kans op brand.
Repareer doorgebrande zekeringen niet
en vervang ze niet door zekeringen met
een andere kleur of een ander ampèrage.
In het interieur
In de bagageruimte
Andere zekeringenkasten
Vervangen van zekeringen
Supra_OM_General_OM99X84E_1_2011.book Page 349 Thursday, October 8, 2020 9:53 AM

3505-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)

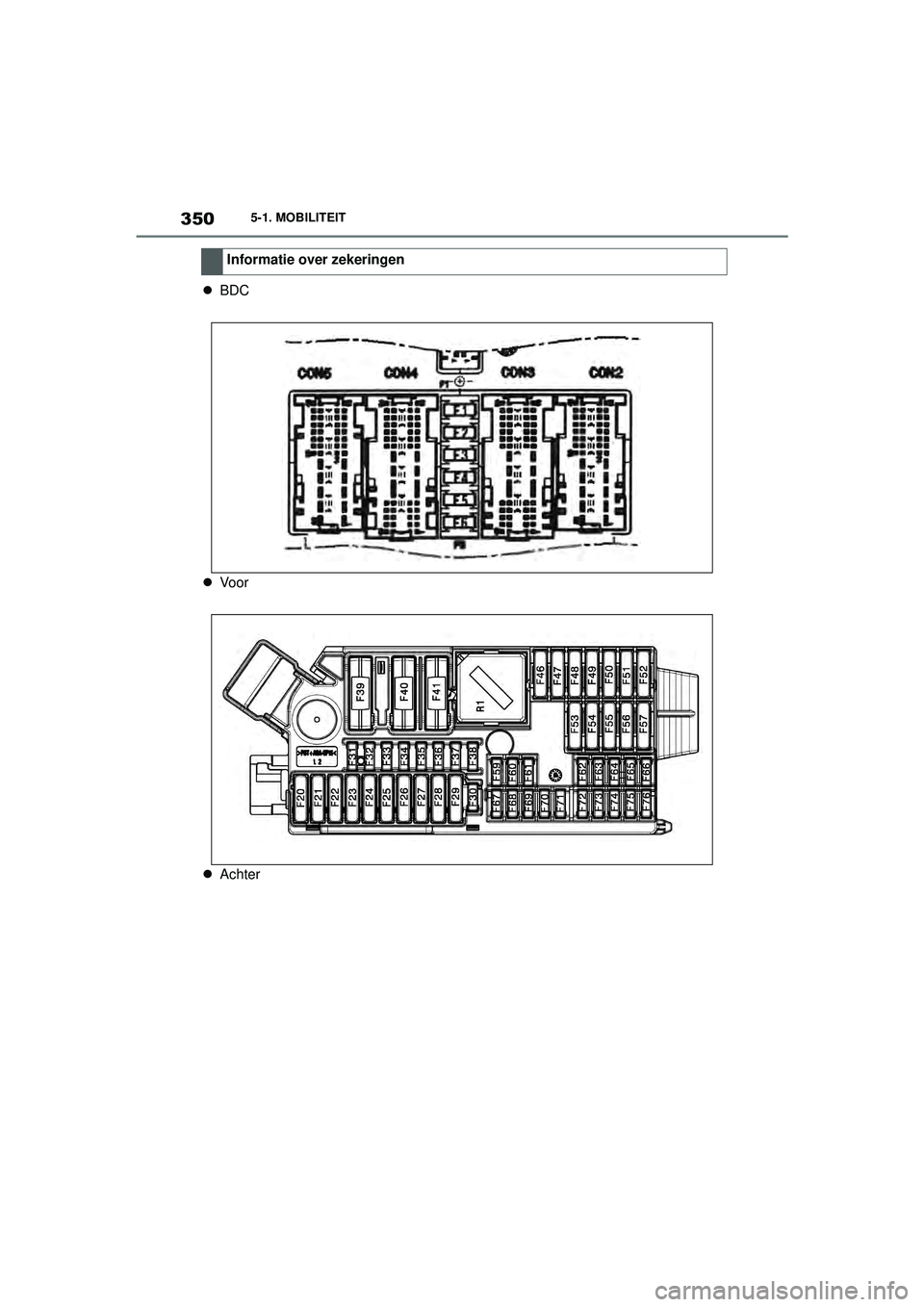

 BDC
 Vo o r
 AchterInformatie over zekeringen
Supra_OM_General_OM99X84E_1_2011.book Page 350 Thursday, October 8, 2020 9:53 AM
