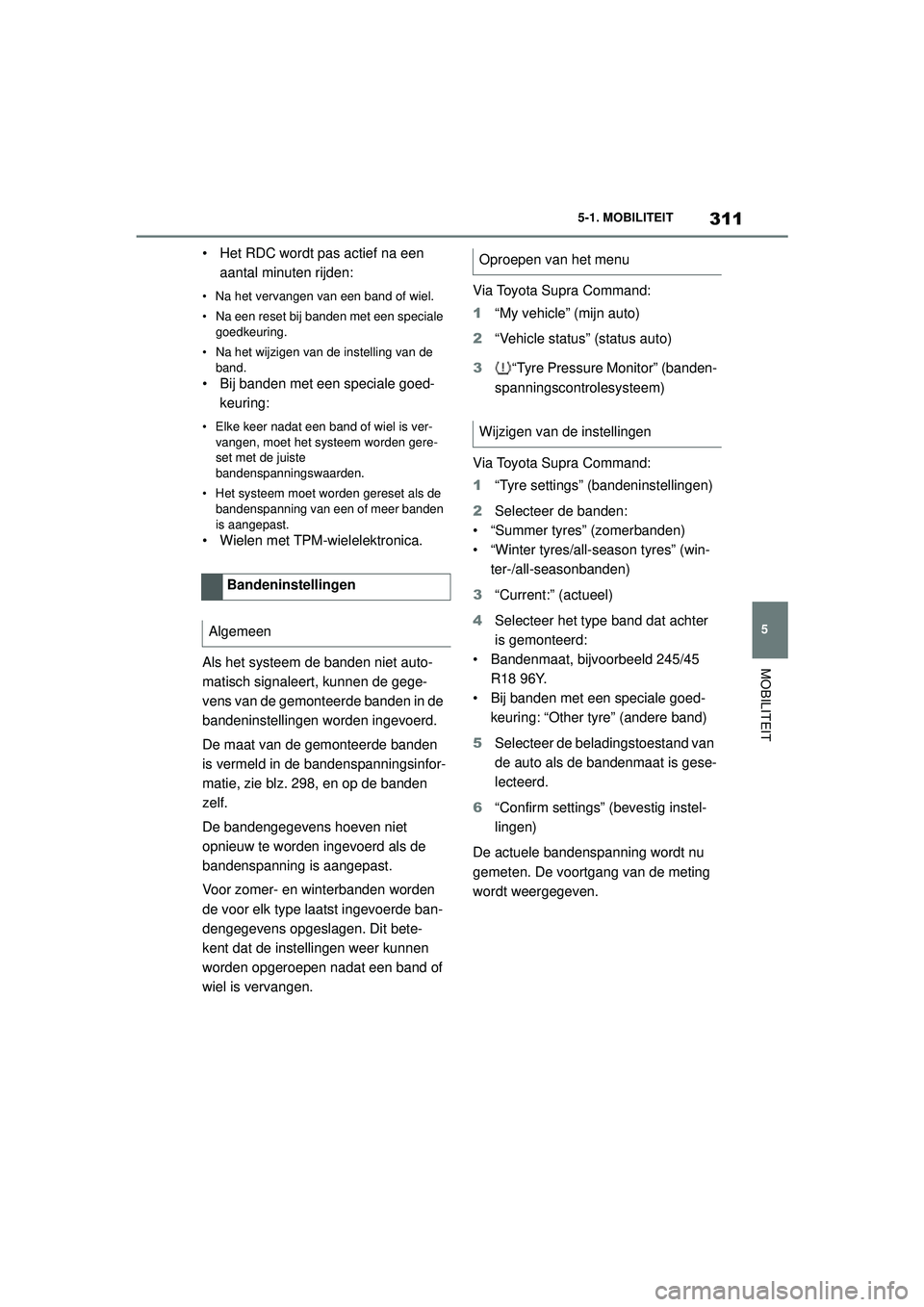

TOYOTA SUPRA 2021 Instructieboekje (in Dutch)

311
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
• Het RDC wordt pas actief na een
aantal minuten rijden:
• Na het vervangen van een band of wiel.
• Na een reset bij banden met een speciale goedkeuring.
• Na het wijzigen van de instelling van de band.
• Bij banden met een speciale goed-
keuring:
• Elke keer nadat een band of wiel is ver-vangen, moet het systeem worden gere-
set met de juiste
bandenspanningswaarden.
• Het systeem moet worden gereset als de bandenspanning van een of meer banden
is aangepast.
• Wielen met TPM-wielelektronica.
Als het systeem de banden niet auto-
matisch signaleert, kunnen de gege-
vens van de gemonteerde banden in de
bandeninstellingen worden ingevoerd.
De maat van de gemonteerde banden
is vermeld in de bandenspanningsinfor-
matie, zie blz. 298, en op de banden
zelf.
De bandengegevens hoeven niet
opnieuw te worden ingevoerd als de
bandenspanning is aangepast.
Voor zomer- en winterbanden worden
de voor elk type laatst ingevoerde ban-
dengegevens opgeslagen. Dit bete-
kent dat de instellingen weer kunnen
worden opgeroepen nadat een band of
wiel is vervangen. Via Toyota Supra Command:
1
“My vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Tyre Pressure Monitor” (banden-
spanningscont rolesysteem)
Via Toyota Supra Command:
1 “Tyre settings” (bandeninstellingen)
2 Selecteer de banden:
• “Summer tyres” (zomerbanden)
• “Winter tyres/all-season tyres” (win-
ter-/all-seasonbanden)
3 “Current:” (actueel)
4 Selecteer het type band dat achter
is gemonteerd:
• Bandenmaat, bijvoorbeeld 245/45
R18 96Y.
• Bij banden met een speciale goed- keuring: “Other tyre” (andere band)
5 Selecteer de beladingstoestand van
de auto als de bandenmaat is gese-
lecteerd.
6 “Confirm settings” (bevestig instel-
lingen)
De actuele bandenspanning wordt nu
gemeten. De voortgang van de meting
wordt weergegeven.
Bandeninstellingen
Algemeen
Oproepen van het menu
Wijzigen van de instellingen
Supra_OM_General_OM99X84E_1_2011.book Page 311 Thursday, October 8, 2020 9:53 AM

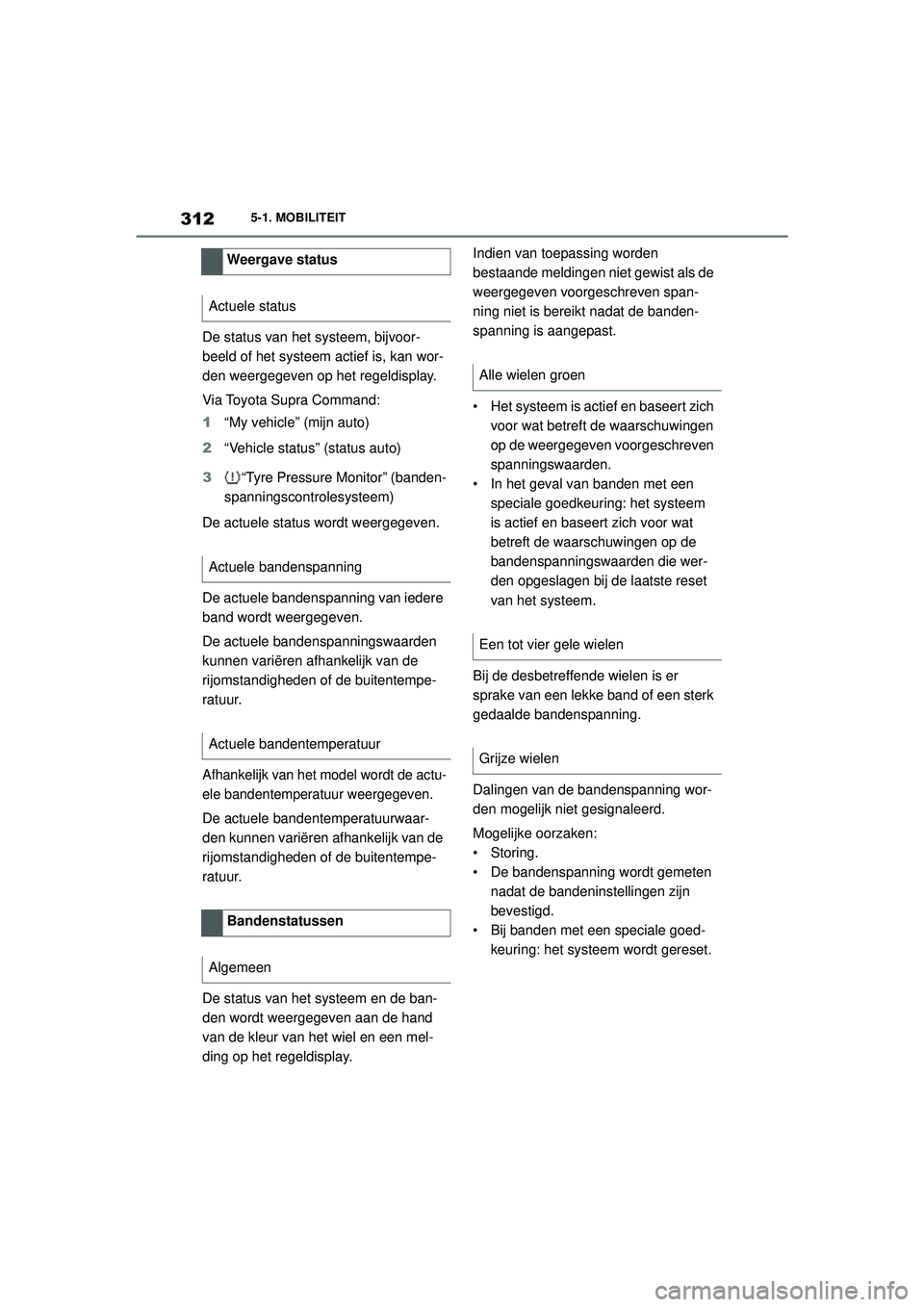

3125-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De status van het systeem, bijvoor-
beeld of het systeem actief is, kan wor-
den weergegeven op het regeldisplay.
Via Toyota Supra Command:
1 “My vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Tyre Pressure Monitor” (banden-
spanningscontrolesysteem)
De actuele status wordt weergegeven.
De actuele bandenspanning van iedere
band wordt weergegeven.
De actuele bandenspanningswaarden
kunnen variëren afhankelijk van de
rijomstandigheden of de buitentempe-
ratuur.
Afhankelijk van het model wordt de actu-
ele bandentemperatuur weergegeven.
De actuele bandentemperatuurwaar-
den kunnen variëren afhankelijk van de
rijomstandigheden of de buitentempe-
ratuur.
De status van het systeem en de ban-
den wordt weergegeven aan de hand
van de kleur van het wiel en een mel-
ding op het regeldisplay. Indien van toepassing worden
bestaande meldingen niet gewist als de
weergegeven voorgeschreven span-
ning niet is bereikt nadat de banden-
spanning is aangepast.
• Het systeem is actief
en baseert zich
voor wat betreft de waarschuwingen
op de weergegeven voorgeschreven
spanningswaarden.
• In het geval van banden met een speciale goedkeuring: het systeem
is actief en baseert zich voor wat
betreft de waarschuwingen op de
bandenspanningswaarden die wer-
den opgeslagen bij de laatste reset
van het systeem.
Bij de desbetreffende wielen is er
sprake van een lekke band of een sterk
gedaalde bandenspanning.
Dalingen van de bandenspanning wor-
den mogelijk niet gesignaleerd.
Mogelijke oorzaken:
•Storing.
• De bandenspanning wordt gemeten nadat de bandeninstellingen zijn
bevestigd.
• Bij banden met een speciale goed- keuring: het systeem wordt gereset.
Weergave status
Actuele status
Actuele bandenspanning
Actuele bandentemperatuur
Bandenstatussen
Algemeen
Alle wielen groen
Een tot vier gele wielen
Grijze wielen
Supra_OM_General_OM99X84E_1_2011.book Page 312 Thursday, October 8, 2020 9:53 AM

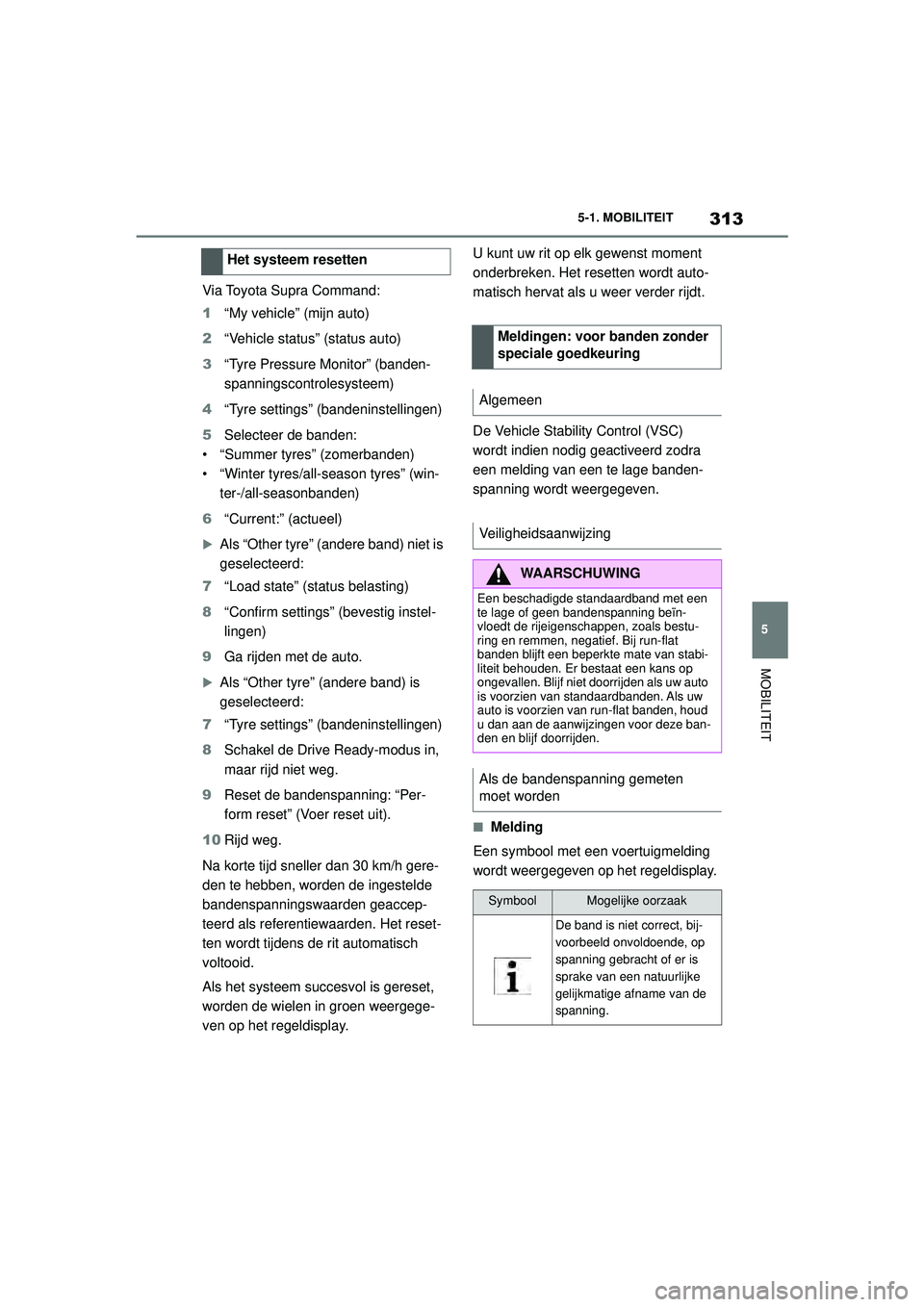

313
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Via Toyota Supra Command:
1
“My vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Tyre Pressure Monitor” (banden-
spanningscontrolesysteem)
4 “Tyre settings” (bandeninstellingen)
5 Selecteer de banden:
• “Summer tyres” (zomerbanden)
• “Winter tyres/all-season tyres” (win- ter-/all-seasonbanden)
6 “Current:” (actueel)
Als “Other tyre” (andere band) niet is
geselecteerd:
7 “Load state” (status belasting)
8 “Confirm settings” (bevestig instel-
lingen)
9 Ga rijden met de auto.
Als “Other tyre” (andere band) is
geselecteerd:
7 “Tyre settings” (bandeninstellingen)
8 Schakel de Drive Ready-modus in,
maar rijd niet weg.
9 Reset de bandenspanning: “Per-
form reset” (Voer reset uit).
10 Rijd weg.
Na korte tijd sneller dan 30 km/h gere-
den te hebben, worden de ingestelde
bandenspanningswaarden geaccep-
teerd als referentiewaarden. Het reset-
ten wordt tijdens de rit automatisch
voltooid.
Als het systeem succesvol is gereset,
worden de wielen in groen weergege-
ven op het regeldisplay. U kunt uw rit op elk gewenst moment
onderbreken. Het resetten wordt auto-
matisch hervat als u weer verder rijdt.
De Vehicle Stability Control (VSC)
wordt indien nodig geactiveerd zodra
een melding van een te lage banden-
spanning wordt weergegeven.
■Melding
Een symbool met een voertuigmelding
wordt weergegeven op het regeldisplay.
Het systeem resetten
Meldingen: voor banden zonder
speciale goedkeuring
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Een beschadigde standaardband met een
te lage of geen bandenspanning beïn-
vloedt de rijeigenschappen, zoals bestu-
ring en remmen, negatief. Bij run-flat
banden blijft een beperkte mate van stabi-
liteit behouden. Er bestaat een kans op
ongevallen. Blijf niet doorrijden als uw auto
is voorzien van standaardbanden. Als uw
auto is voorzien van run-flat banden, houd
u dan aan de aanwijzingen voor deze ban-
den en blijf doorrijden.
Als de bandenspanning gemeten
moet worden
SymboolMogelijke oorzaak
De band is niet correct, bij-
voorbeeld onvoldoende, op
spanning gebracht of er is
sprake van een natuurlijke
gelijkmatige afname van de
spanning.
Supra_OM_General_OM99X84E_1_2011.book Page 313 Thursday, October 8, 2020 9:53 AM

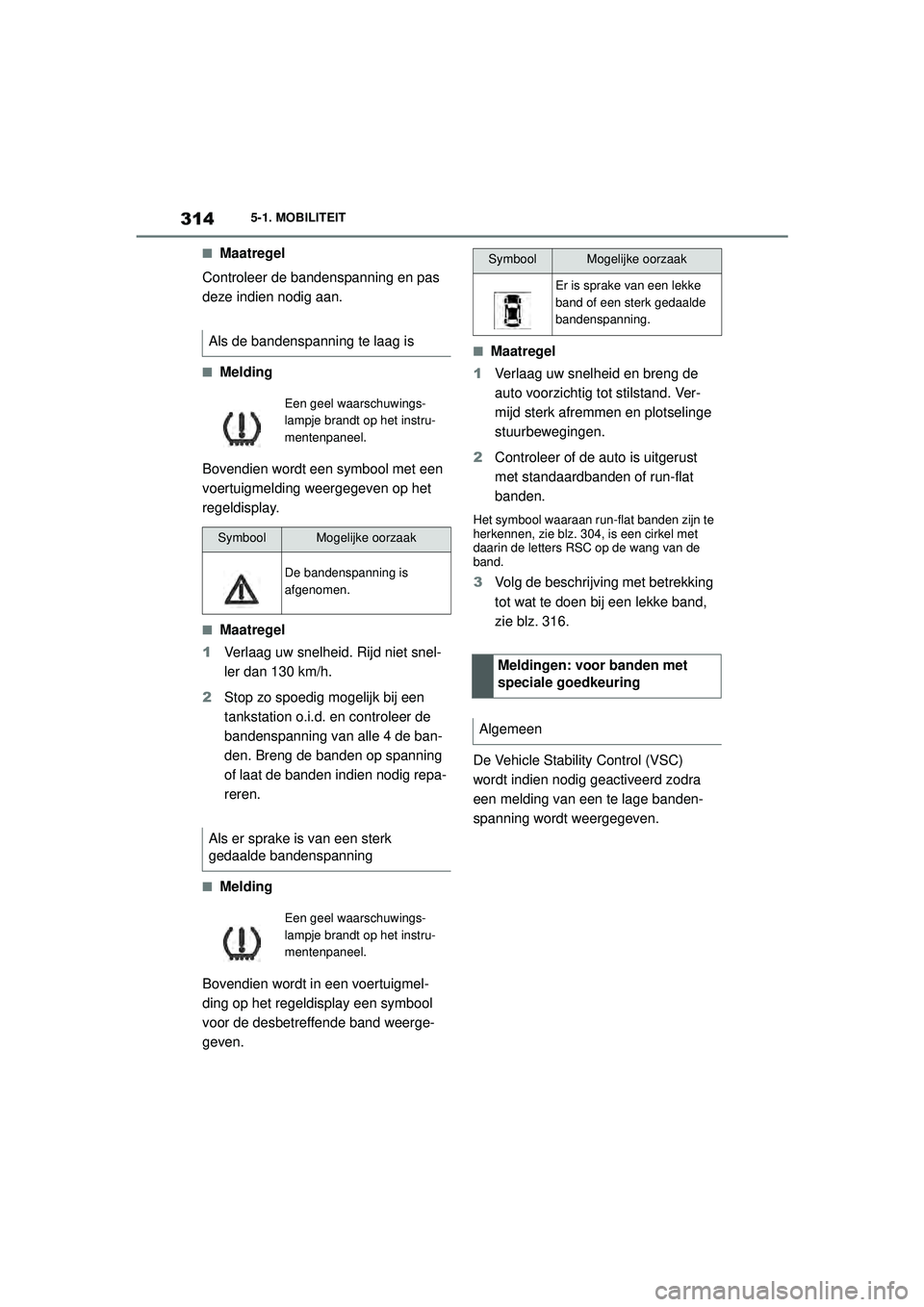

3145-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
■Maatregel
Controleer de bandenspanning en pas
deze indien nodig aan.
■Melding
Bovendien wordt een symbool met een
voertuigmelding weergegeven op het
regeldisplay.
■Maatregel
1 Verlaag uw snelheid. Rijd niet snel-
ler dan 130 km/h.
2 Stop zo spoedig mogelijk bij een
tankstation o.i.d. en controleer de
bandenspanning van alle 4 de ban-
den. Breng de banden op spanning
of laat de banden indien nodig repa-
reren.
■Melding
Bovendien wordt in een voertuigmel-
ding op het regeldisplay een symbool
voor de desbetreffende band weerge-
geven.
■Maatregel
1 Verlaag uw snelheid en breng de
auto voorzichtig tot stilstand. Ver-
mijd sterk afremmen en plotselinge
stuurbewegingen.
2 Controleer of de auto is uitgerust
met standaardbanden of run-flat
banden.
Het symbool waaraan run-flat banden zijn te
herkennen, zie blz. 304, is een cirkel met
daarin de letters RSC op de wang van de
band.
3Volg de beschrijving met betrekking
tot wat te doen bij een lekke band,
zie blz. 316.
De Vehicle Stability Control (VSC)
wordt indien nodig geactiveerd zodra
een melding van een te lage banden-
spanning wordt weergegeven.
Als de bandenspanning te laag is
Een geel waarschuwings-
lampje brandt op het instru-
mentenpaneel.
SymboolMogelijke oorzaak
De bandenspanning is
afgenomen.
Als er sprake is van een sterk
gedaalde bandenspanning
Een geel waarschuwings-
lampje brandt op het instru-
mentenpaneel.
SymboolMogelijke oorzaak
Er is sprake van een lekke
band of een sterk gedaalde
bandenspanning.
Meldingen: voor banden met
speciale goedkeuring
Algemeen
Supra_OM_General_OM99X84E_1_2011.book Page 314 Thursday, October 8, 2020 9:53 AM

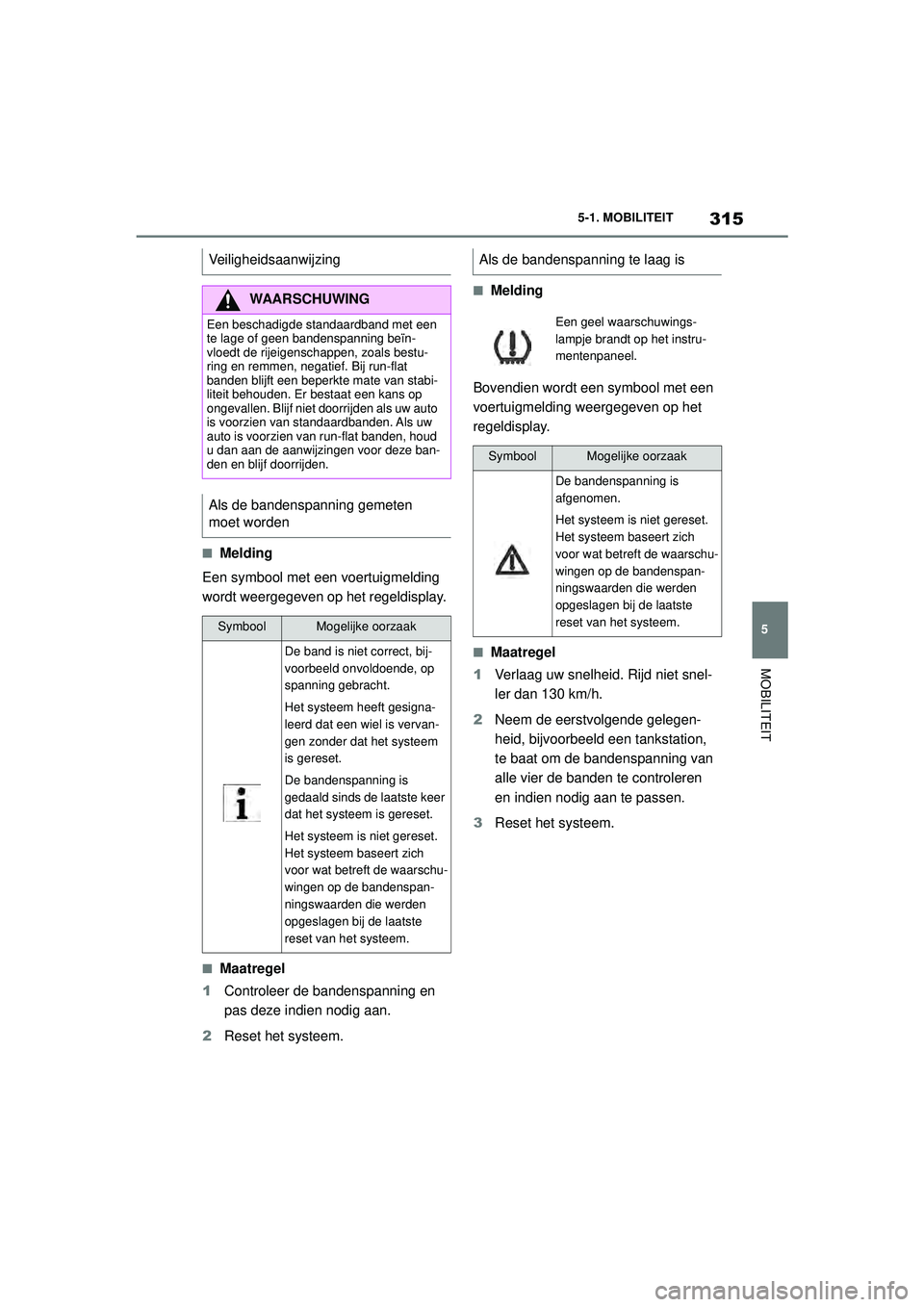

315
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
■Melding
Een symbool met een voertuigmelding
wordt weergegeven op het regeldisplay.
■Maatregel
1 Controleer de bandenspanning en
pas deze indien nodig aan.
2 Reset het systeem.
■Melding
Bovendien wordt een symbool met een
voertuigmelding weergegeven op het
regeldisplay.
■Maatregel
1 Verlaag uw snelheid. Rijd niet snel-
ler dan 130 km/h.
2 Neem de eerstvolgende gelegen-
heid, bijvoorbeeld een tankstation,
te baat om de bandenspanning van
alle vier de banden te controleren
en indien nodig aan te passen.
3 Reset het systeem.
Veiligheidsaanwijzing
WAARSCHUWING
Een beschadigde standaardband met een
te lage of geen bandenspanning beïn-
vloedt de rijeigenschappen, zoals bestu-
ring en remmen, negatief. Bij run-flat
banden blijft een beperkte mate van stabi-
liteit behouden. Er bestaat een kans op
ongevallen. Blijf niet
doorrijden als uw auto
is voorzien van standaardbanden. Als uw
auto is voorzien van run-flat banden, houd
u dan aan de aanwijzingen voor deze ban-
den en blijf doorrijden.
Als de bandenspanning gemeten
moet worden
SymboolMogelijke oorzaak
De band is niet correct, bij-
voorbeeld onvoldoende, op
spanning gebracht.
Het systeem heeft gesigna-
leerd dat een wiel is vervan-
gen zonder dat het systeem
is gereset.
De bandenspanning is
gedaald sinds de laatste keer
dat het systeem is gereset.
Het systeem is niet gereset.
Het systeem baseert zich
voor wat betreft de waarschu-
wingen op de bandenspan-
ningswaarden die werden
opgeslagen bij de laatste
reset van het systeem.
Als de bandenspanning te laag is
Een geel waarschuwings-
lampje brandt op het instru-
mentenpaneel.
SymboolMogelijke oorzaak
De bandenspanning is
afgenomen.
Het systeem is niet gereset.
Het systeem baseert zich
voor wat betreft de waarschu-
wingen op de bandenspan-
ningswaarden die werden
opgeslagen bij de laatste
reset van het systeem.
Supra_OM_General_OM99X84E_1_2011.book Page 315 Thursday, October 8, 2020 9:53 AM

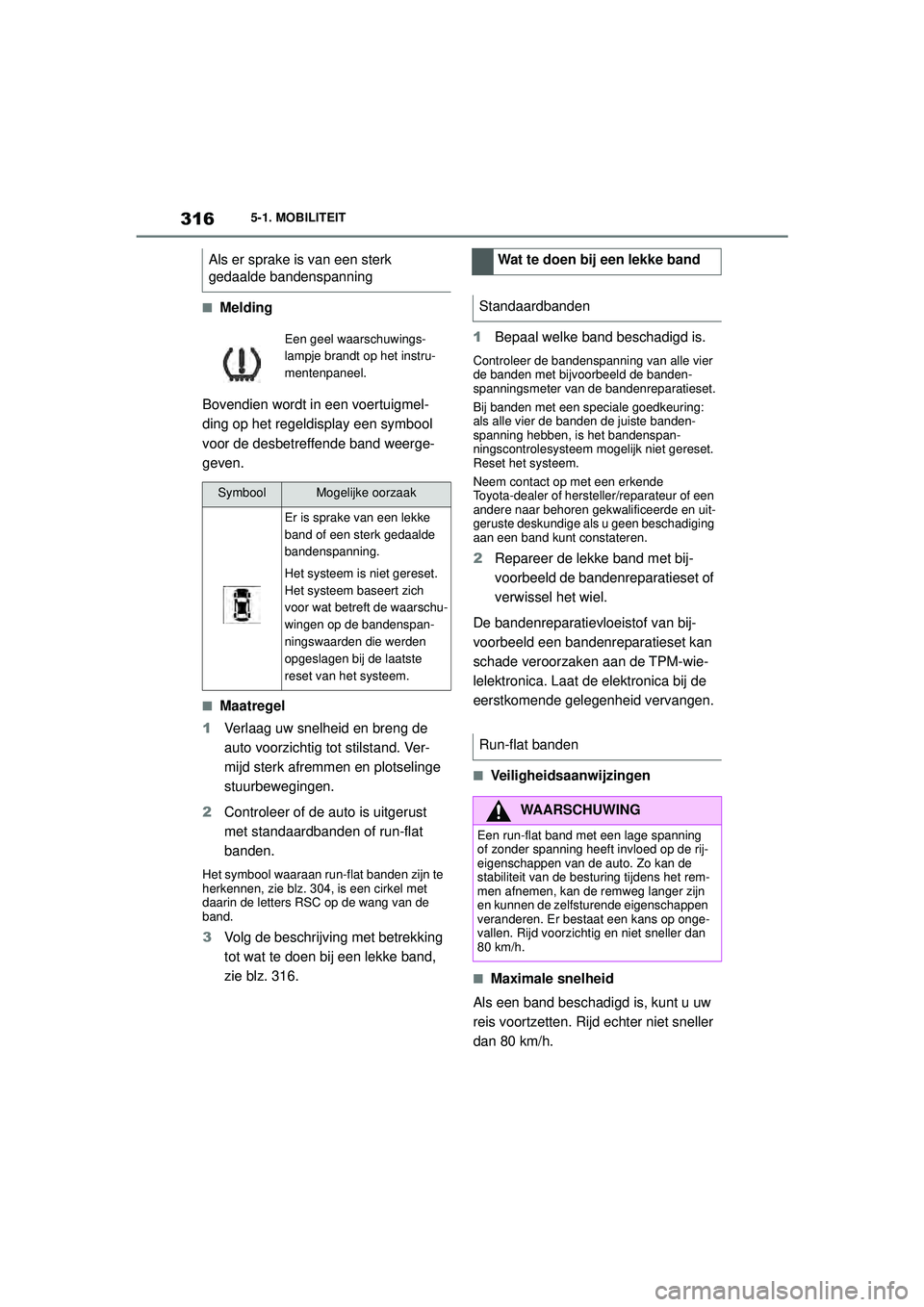

3165-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
■Melding
Bovendien wordt in een voertuigmel-
ding op het regeldisplay een symbool
voor de desbetreffende band weerge-
geven.
■Maatregel
1 Verlaag uw snelheid en breng de
auto voorzichtig tot stilstand. Ver-
mijd sterk afremmen en plotselinge
stuurbewegingen.
2 Controleer of de auto is uitgerust
met standaardbanden of run-flat
banden.
Het symbool waaraan run-flat banden zijn te
herkennen, zie blz. 304, is een cirkel met
daarin de letters RSC op de wang van de
band.
3Volg de beschrijving met betrekking
tot wat te doen bij een lekke band,
zie blz. 316. 1
Bepaal welke band beschadigd is.
Controleer de bandenspanning van alle vier
de banden met bijvoorbeeld de banden-
spanningsmeter van de bandenreparatieset.
Bij banden met een speciale goedkeuring:
als alle vier de banden de juiste banden-
spanning hebben, is het bandenspan-
ningscontrolesysteem m ogelijk niet gereset.
Reset het systeem.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als u geen beschadiging
aan een band kunt constateren.
2 Repareer de lekke band met bij-
voorbeeld de bandenreparatieset of
verwissel het wiel.
De bandenreparatievloeistof van bij-
voorbeeld een bandenreparatieset kan
schade veroorzaken aan de TPM-wie-
lelektronica. Laat de elektronica bij de
eerstkomende gelegenheid vervangen.
■Veiligheidsaanwijzingen
■Maximale snelheid
Als een band beschadigd is, kunt u uw
reis voortzetten. Rijd echter niet sneller
dan 80 km/h.
Als er sprake is van een sterk
gedaalde bandenspanning
Een geel waarschuwings-
lampje brandt op het instru-
mentenpaneel.
SymboolMogelijke oorzaak
Er is sprake van een lekke
band of een sterk gedaalde
bandenspanning.
Het systeem is niet gereset.
Het systeem baseert zich
voor wat betreft de waarschu-
wingen op de bandenspan-
ningswaarden die werden
opgeslagen bij de laatste
reset van het systeem.
Wat te doen bij een lekke band
Standaardbanden
Run-flat banden
WAARSCHUWING
Een run-flat band met een lage spanning
of zonder spanning heeft invloed op de rij-
eigenschappen van de auto. Zo kan de
stabiliteit van de besturing tijdens het rem-
men afnemen, kan de remweg langer zijn
en kunnen de zelfsturende eigenschappen
veranderen. Er bestaat een kans op onge-
vallen. Rijd voorzichtig en niet sneller dan
80 km/h.
Supra_OM_General_OM99X84E_1_2011.book Page 316 Thursday, October 8, 2020 9:53 AM

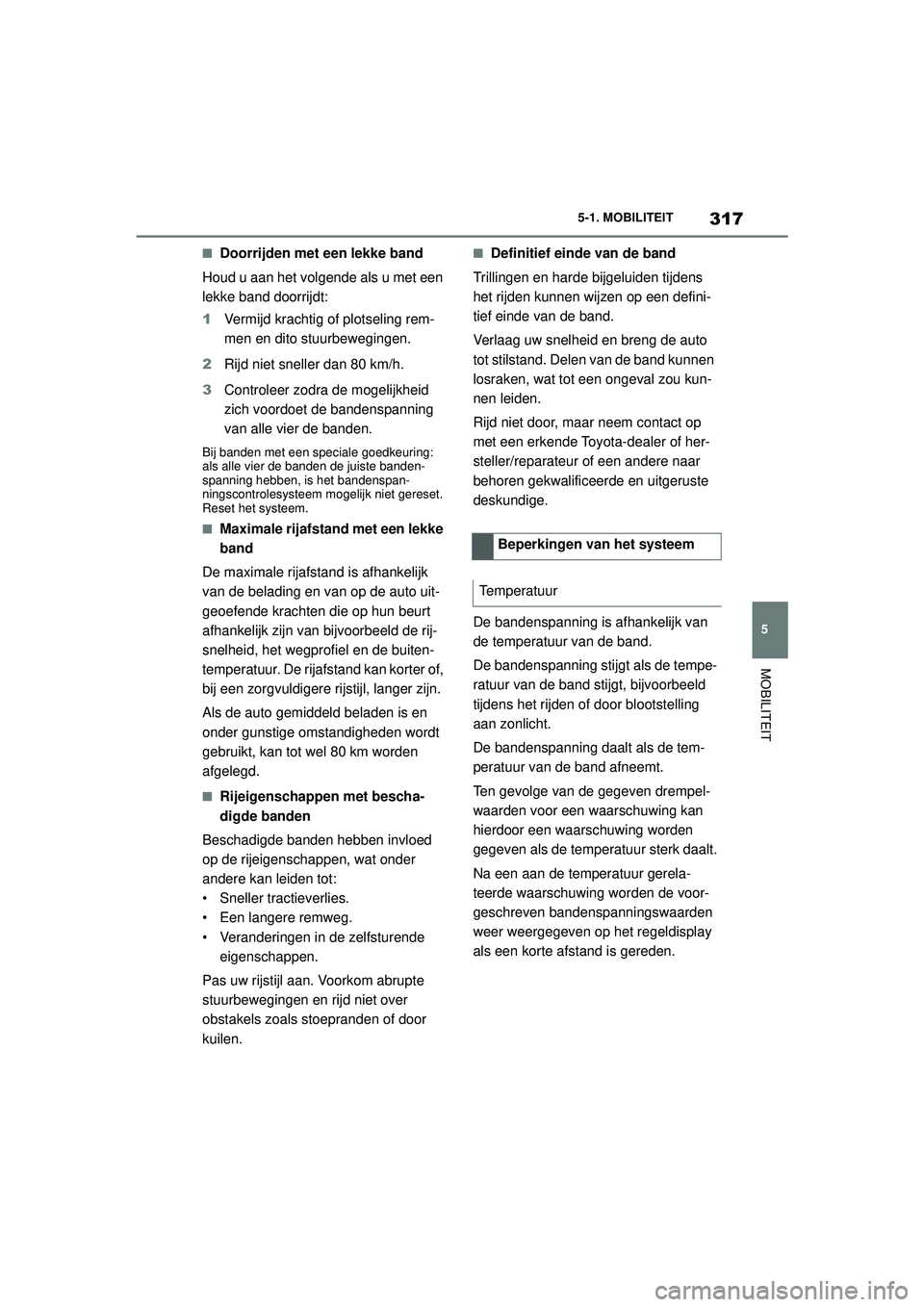

317
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
■Doorrijden met een lekke band
Houd u aan het volgende als u met een
lekke band doorrijdt:
1 Vermijd krachtig of plotseling rem-
men en dito stuurbewegingen.
2 Rijd niet sneller dan 80 km/h.
3 Controleer zodra de mogelijkheid
zich voordoet de bandenspanning
van alle vier de banden.
Bij banden met een speciale goedkeuring:
als alle vier de banden de juiste banden-
spanning hebben, is het bandenspan-
ningscontrolesysteem mogelijk niet gereset.
Reset het systeem.
■Maximale rijafsta nd met een lekke
band
De maximale rijafstand is afhankelijk
van de belading en van op de auto uit-
geoefende krachten die op hun beurt
afhankelijk zijn van bijvoorbeeld de rij-
snelheid, het wegprofiel en de buiten-
temperatuur. De rijafstand kan korter of,
bij een zorgvuldigere rijstijl, langer zijn.
Als de auto gemiddeld beladen is en
onder gunstige omstandigheden wordt
gebruikt, kan tot wel 80 km worden
afgelegd.
■Rijeigenschappen met bescha-
digde banden
Beschadigde banden hebben invloed
op de rijeigenschappen, wat onder
andere kan leiden tot:
• Sneller tractieverlies.
• Een langere remweg.
• Veranderingen in de zelfsturende eigenschappen.
Pas uw rijstijl aan. Voorkom abrupte
stuurbewegingen en rijd niet over
obstakels zoals stoepranden of door
kuilen.
■Definitief einde van de band
Trillingen en harde bijgeluiden tijdens
het rijden kunnen wijzen op een defini-
tief einde van de band.
Verlaag uw snelheid en breng de auto
tot stilstand. Delen van de band kunnen
losraken, wat tot een ongeval zou kun-
nen leiden.
Rijd niet door, maar neem contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
De bandenspanning is afhankelijk van
de temperatuur van de band.
De bandenspanning stijgt als de tempe-
ratuur van de band stijgt, bijvoorbeeld
tijdens het rijden of door blootstelling
aan zonlicht.
De bandenspanning daalt als de tem-
peratuur van de band afneemt.
Ten gevolge van de gegeven drempel-
waarden voor een waarschuwing kan
hierdoor een waarschuwing worden
gegeven als de temperatuur sterk daalt.
Na een aan de temperatuur gerela-
teerde waarschuwing worden de voor-
geschreven bandenspanningswaarden
weer weergegeven op het regeldisplay
als een korte afstand is gereden. Beperkingen van het systeem
Temperatuur
Supra_OM_General_OM99X84E_1_2011.book Page 317 Thursday, October 8, 2020 9:53 AM

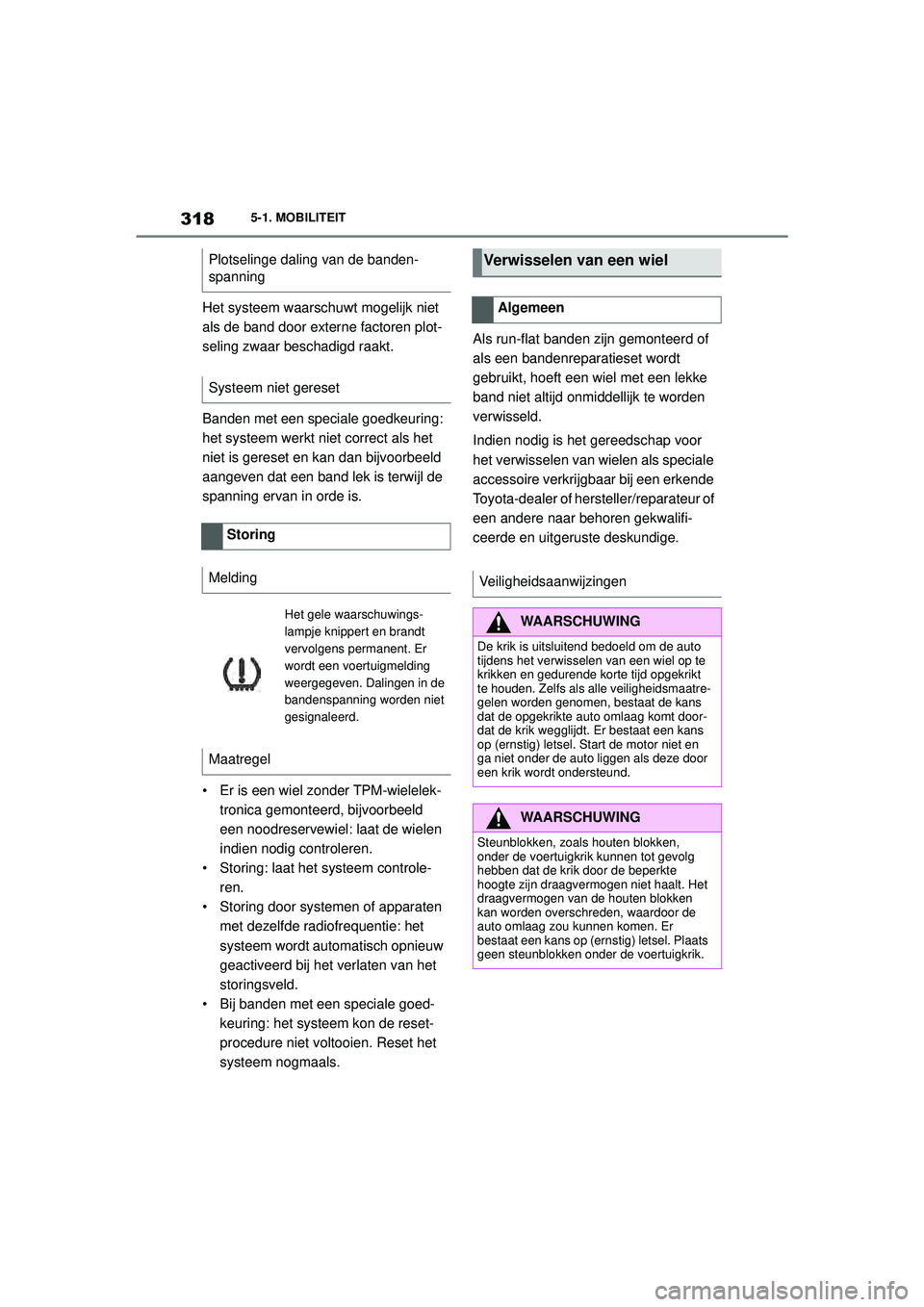

3185-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Het systeem waarschuwt mogelijk niet
als de band door externe factoren plot-
seling zwaar beschadigd raakt.
Banden met een speciale goedkeuring:
het systeem werkt niet correct als het
niet is gereset en kan dan bijvoorbeeld
aangeven dat een band lek is terwijl de
spanning ervan in orde is.
• Er is een wiel zonder TPM-wielelek- tronica gemonteerd, bijvoorbeeld
een noodreservewiel: laat de wielen
indien nodig controleren.
• Storing: laat het systeem controle- ren.
• Storing door systemen of apparaten met dezelfde radiofrequentie: het
systeem wordt auto matisch opnieuw
geactiveerd bij het verlaten van het
storingsveld.
• Bij banden met een speciale goed- keuring: het systeem kon de reset-
procedure niet voltooien. Reset het
systeem nogmaals. Als run-flat banden zijn gemonteerd of
als een bandenreparatieset wordt
gebruikt, hoeft een wiel met een lekke
band niet altijd onmiddellijk te worden
verwisseld.
Indien nodig is het gereedschap voor
het verwisselen van wielen als speciale
accessoire verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Plotselinge daling van de banden-
spanning
Systeem niet gereset
Storing
Melding
Het gele waarschuwings-
lampje knippert en brandt
vervolgens permanent. Er
wordt een voertuigmelding
weergegeven. Dalingen in de
bandenspanning worden niet
gesignaleerd.
Maatregel
Verwisselen van een wiel
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
De krik is uitsluitend bedoeld om de auto
tijdens het verwisselen van een wiel op te
krikken en gedurende korte tijd opgekrikt
te houden. Zelfs als alle veiligheidsmaatre-
gelen worden genomen, bestaat de kans
dat de opgekrikte auto omlaag komt door-
dat de krik wegglijdt. Er bestaat een kans
op (ernstig) letsel. Start de motor niet en
ga niet onder de auto liggen als deze door
een krik wordt ondersteund.
WAARSCHUWING
Steunblokken, zoals houten blokken,
onder de voertuigkrik kunnen tot gevolg
hebben dat de krik door de beperkte
hoogte zijn draagvermogen niet haalt. Het
draagvermogen van de houten blokken
kan worden overschreden, waardoor de
auto omlaag zou kunnen komen. Er
bestaat een kans op (ernstig) letsel. Plaats
geen steunblokken onder de voertuigkrik.
Supra_OM_General_OM99X84E_1_2011.book Page 318 Thursday, October 8, 2020 9:53 AM

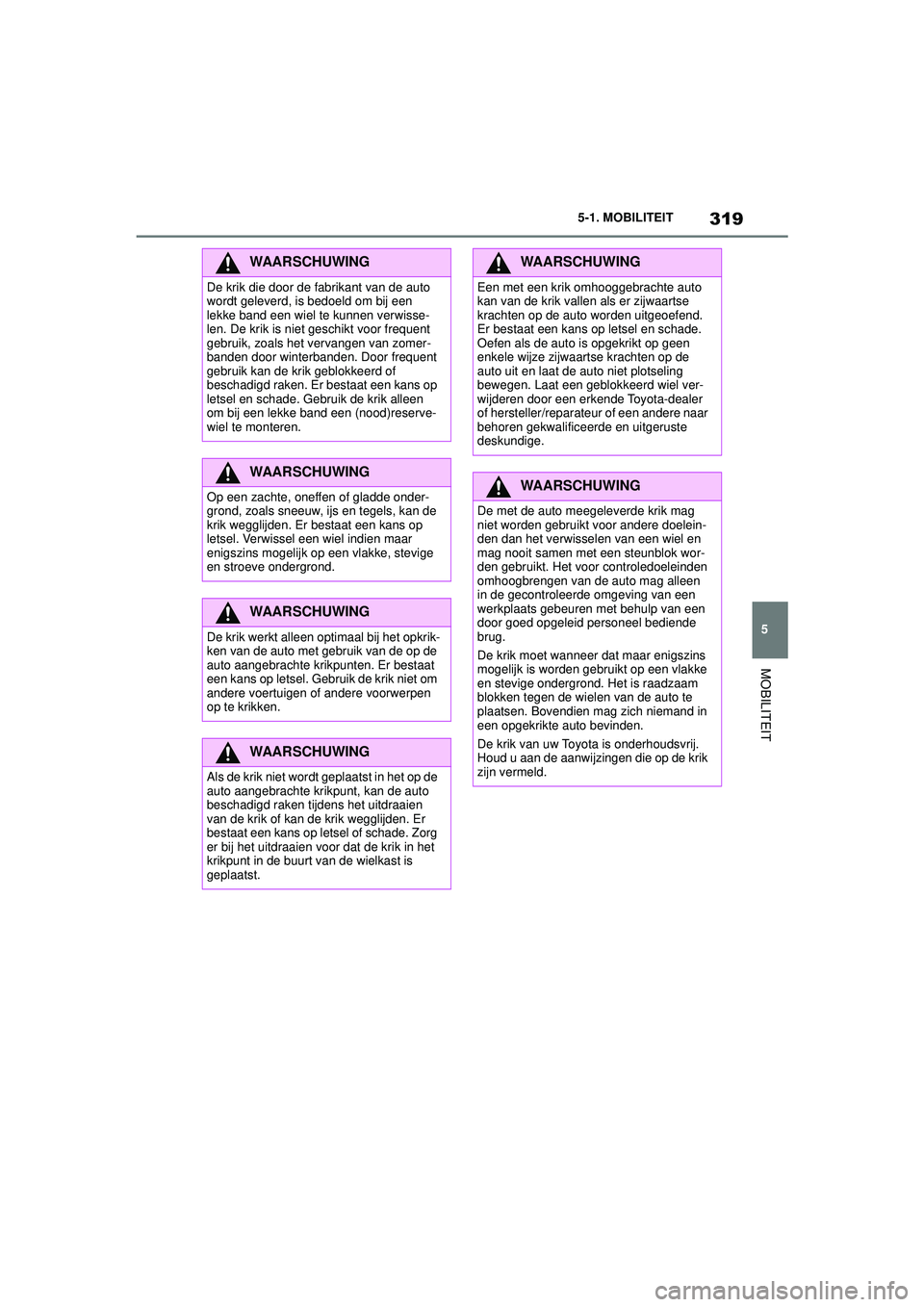

319
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
WAARSCHUWING
De krik die door de fabrikant van de auto
wordt geleverd, is bedoeld om bij een
lekke band een wiel te kunnen verwisse-
len. De krik is niet
geschikt voor frequent
gebruik, zoals het vervangen van zomer-
banden door winterbanden. Door frequent
gebruik kan de krik geblokkeerd of
beschadigd raken. Er bestaat een kans op
letsel en schade. Gebr uik de krik alleen
om bij een lekke band een (nood)reserve-
wiel te monteren.
WAARSCHUWING
Op een zachte, oneffen of gladde onder-
grond, zoals sneeuw, ijs en tegels, kan de
krik wegglijden. Er bestaat een kans op
letsel. Verwissel een wiel indien maar
enigszins mogelijk op een vlakke, stevige
en stroeve ondergrond.
WAARSCHUWING
De krik werkt alleen optimaal bij het opkrik-
ken van de auto met gebruik van de op de
auto aangebrachte krikpunten. Er bestaat
een kans op letsel. Gebruik de krik niet om
andere voertuigen of andere voorwerpen
op te krikken.
WAARSCHUWING
Als de krik niet wordt geplaatst in het op de
auto aangebrachte krikpunt, kan de auto
beschadigd raken tijdens het uitdraaien
van de krik of kan de krik wegglijden. Er
bestaat een kans op letsel of schade. Zorg
er bij het uitdraaien voor dat de krik in het
krikpunt in de buurt van de wielkast is
geplaatst.
WAARSCHUWING
Een met een krik omhooggebrachte auto
kan van de krik vallen als er zijwaartse
krachten op de auto worden uitgeoefend.
Er bestaat een kans op letsel en schade.
Oefen als de auto is opgekrikt op geen
enkele wijze zijwaartse krachten op de
auto uit en laat de auto niet plotseling
bewegen. Laat een geblokkeerd wiel ver-
wijderen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING
De met de auto meegeleverde krik mag
niet worden gebruikt voor andere doelein-
den dan het verwisselen van een wiel en
mag nooit samen met een steunblok wor-
den gebruikt. Het voor controledoeleinden
omhoogbrengen van de auto mag alleen
in de gecontroleerde omgeving van een
werkplaats gebeuren met behulp van een
door goed opgeleid personeel bediende
brug.
De krik moet wanneer dat maar enigszins
mogelijk is worden gebruikt op een vlakke
en stevige ondergrond. Het is raadzaam
blokken tegen de wielen van de auto te
plaatsen. Bovendien mag zich niemand in
een opgekrikte auto bevinden.
De krik van uw Toyota is onderhoudsvrij.
Houd u aan de aanwijzingen die op de krik
zijn vermeld.
Supra_OM_General_OM99X84E_1_2011.book Page 319 Thursday, October 8, 2020 9:53 AM

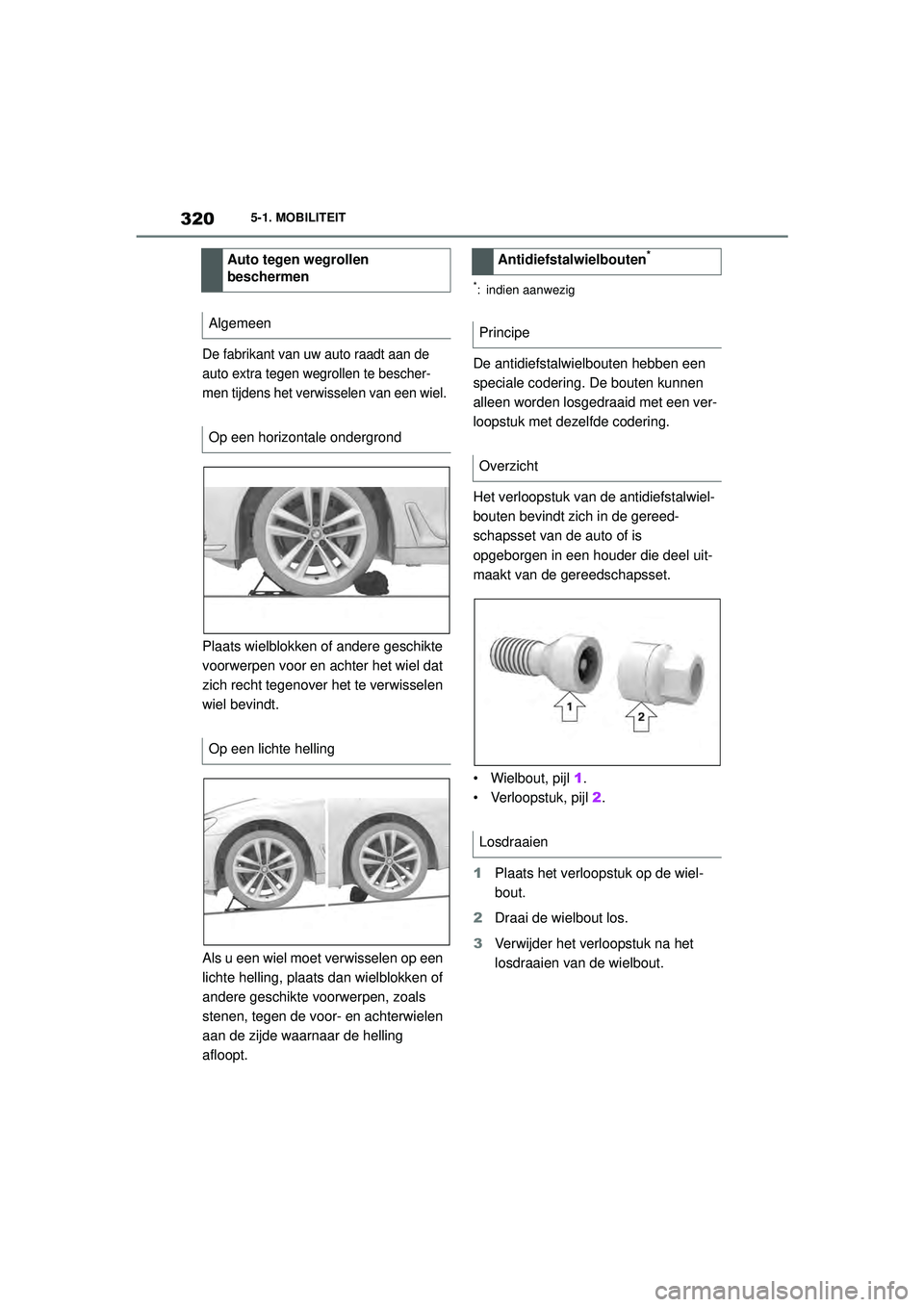

3205-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De fabrikant van uw auto raadt aan de
auto extra tegen wegrollen te bescher-
men tijdens het verwisselen van een wiel.
Plaats wielblokken of andere geschikte
voorwerpen voor en achter het wiel dat
zich recht tegenover het te verwisselen
wiel bevindt.
Als u een wiel moet verwisselen op een
lichte helling, plaats dan wielblokken of
andere geschikte voorwerpen, zoals
stenen, tegen de voo r- en achterwielen
aan de zijde waarnaar de helling
afloopt.
*: indien aanwezig
De antidiefstalwielbouten hebben een
speciale codering. De bouten kunnen
alleen worden losgedraaid met een ver-
loopstuk met dezelfde codering.
Het verloopstuk van de antidiefstalwiel-
bouten bevindt zich in de gereed-
schapsset van de auto of is
opgeborgen in een houder die deel uit-
maakt van de gereedschapsset.
• Wielbout, pijl 1.
• Verloopstuk, pijl 2.
1 Plaats het verloopstuk op de wiel-
bout.
2 Draai de wielbout los.
3 Verwijder het verloopstuk na het
losdraaien van de wielbout.
Auto tegen wegrollen
beschermen
Algemeen
Op een horizontale ondergrond
Op een lichte helling
Antidiefstalwielbouten*
Principe
Overzicht
Losdraaien
Supra_OM_General_OM99X84E_1_2011.book Page 320 Thursday, October 8, 2020 9:53 AM
