TOYOTA VENZA 2013 Manuel du propriétaire (in French)

Caractéristiquesdu véhicule6
479
VENZA_OM_OM73010D_(D)
6-1. Caractéristiques
Données d’entretien (carburant, niveau d’huile,
etc.) ................................ 480
Informations sur le carburant ........................ 494
Informations sur les pneus ............................. 498
6-2. Personnalisation Fonctions personnalisables ............ 513
6-3. Initialisation Éléments à initialiser ........ 523

480
VENZA_OM_OM73010D_(D)
6-1. Caractéristiques
Données d’entretien (carburant, niveau d’huile, etc.)
Dimensions et poids
*1 : Tare du véhicule
*2 : Modèles 2RM
*3 : Modèles à traction intégrale
*4 : Moteur 2GR-FE
*5 : Moteur 1AR-FE
Longueur totale189,0 in. (4800 mm)
Largeur totale75,0 in. (1905 mm)
Hauteur totale *163,4 in. (1610 mm)
Empattement109,3 in. (2775 mm)
Bande de roulement
Avant64,2 in. (1630 mm)
Arrière64,4 in. (1635 mm)*2
64,2 in. (1630 mm)*3
Capacité de charge du véhicule
(occupants + bagages)895 lb. (405 kg)
Poids
nominal de la
remorque
(PNR)Sans équipement de
remorquage1000 lb. (450 kg)
Avec équipement de
remorquage3500 lb. (1585 kg)*4
2500 lb. (1135 kg)*5

481
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Identification du véhicule
■ Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification
légale de votre véhicule. Ce numéro est le principal numéro
d’identification de votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le
côté supérieur gauche du bloc
d’instrumentation.
Ce numéro se trouve aussi sur
l’étiquette d’homologation

482 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)■
Numéro du moteur
Moteur 2GR-FE
Le numéro de moteur est
estampillé dans le compartiment
moteur, comme indiqué sur le
schéma.
Moteur 1AR-FE

483
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Moteur
Carburant
Modèle2GR-FE, 1AR-FE
Ty p e
Moteur 2GR-FE
Moteur 1AR-FE
6 cylindres en V, 4 temps, essence
4 cylindres en ligne, 4 temps, essence
Alésage et courseMoteur 2GR-FE
Moteur 1AR-FE
3,70 × 3,27 in. (94,0 × 83,0 mm)
3,54 × 4,13 in. (90,0 × 105,0 mm)
Cylindrée
Moteur 2GR-FE
Moteur 1AR-FE
210,9 cu.in. (3456 cm3)
163,1 cu.in. (2672 cm3)
Jeu des soupapes
(moteur froid)Réglage automatique
Tension de la courroie
d’entraînementRéglage automatique
Type de carburantEssence sans plomb uniquement
Indice d’octane87 (indice d’octane recherche 91) ou supérieur
Capacité du réservoir
de carburant
(Référence)
17,7 gal. (67 L, 14,7 lmp.gal)

484 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Système de lubrification
* : La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Réchauffez le moteur, puis coupez-le ; attendez
plus de 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez l’huile “Toyota Genuine Motor
Oil” (huile moteur d’origine Toyota) approuvée par Toyota, ou une
huile équivalente correspondant au grade et à la viscosité ci-
dessous.
Grade d’huile :
Moteur 2GR-FE
Huile moteur multigrade ILSAC
Moteur 1AR-FE
Huile moteur multigrade ILSAC GF-5
Quantité d’huile
(Vidange et
remplissage —
référence
*)
Moteur 1AR-FE
Moteur 2GR-FESans filtre : 4,2 qt. (4,0 L, 3,5 Imp.qt.)
Avec filtre : 4,6 qt. (4,4 L, 3,9 Imp.qt.)
Sans filtre : 6,0 qt. (5,7 L, 5,0 Imp.qt.)
Avec filtre : 6,4 qt. (6,1 L, 5,4 Imp.qt.)

485
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)

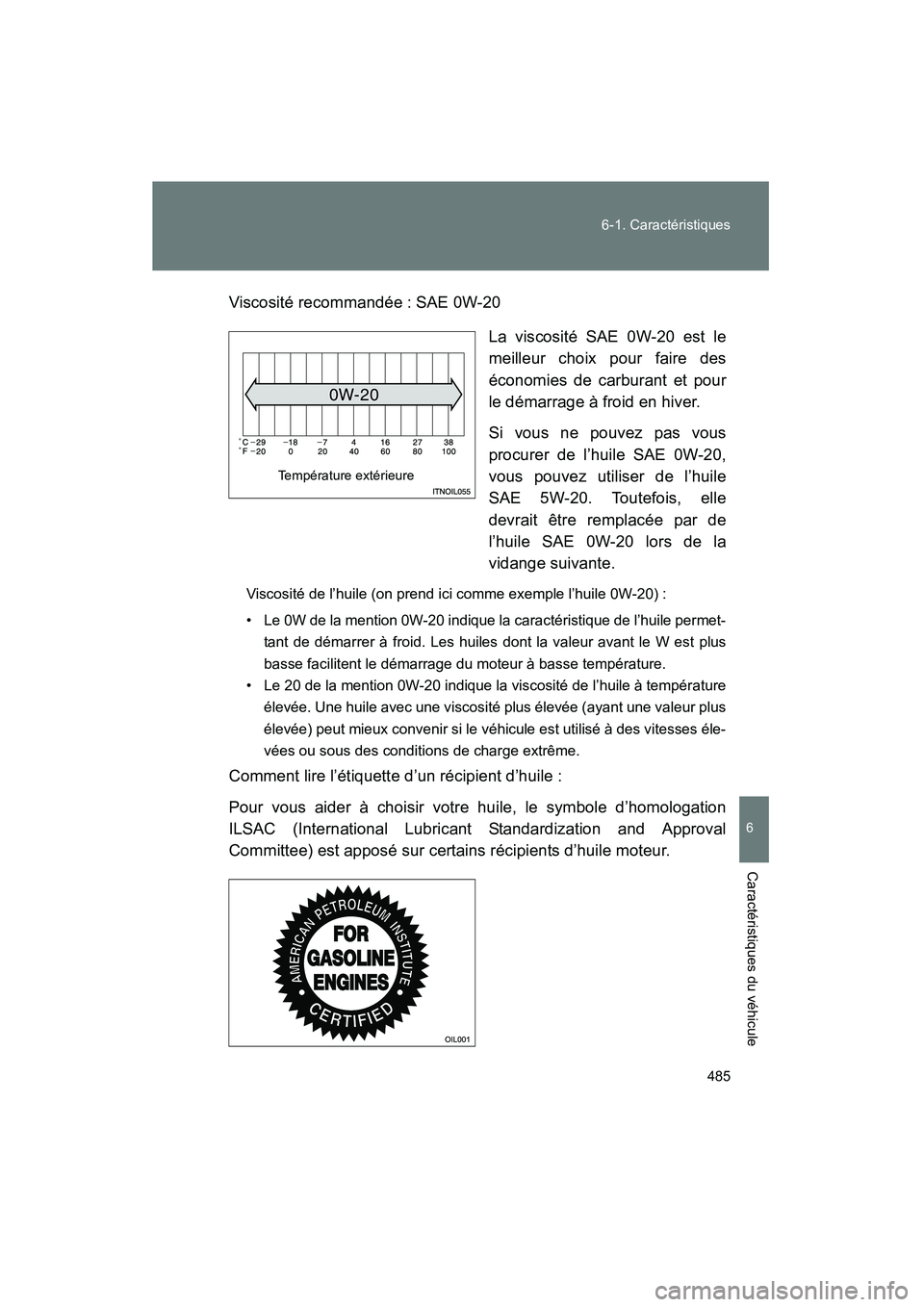

Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous
procurer de l’huile SAE 0W-20,
vous pouvez utiliser de l’huile
SAE 5W-20. Toutefois, elle
devrait être remplacée par de
l’huile SAE 0W-20 lors de la
vidange suivante.
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :
• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permet-tant de démarrer à froid. Les huiles dont la valeur avant le W est plus
basse facilitent le démarrage du moteur à basse température.
• Le 20 de la mention 0W-20 indique la viscosité de l’huile à température
élevée. Une huile avec une viscosité plus élevée (ayant une valeur plus
élevée) peut mieux convenir si le véhicule est utilisé à des vitesses éle-
vées ou sous des conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir votre huile, le symbole d’homologation
ILSAC (International Lubricant Standardization and Approval
Committee) est apposé sur certains récipients d’huile moteur.
Température extérieure

486 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Système de refroidissement
CapacitéMoteur 2GR-FE
Avec équipement de remorquage :
10,9 qt. (10,3 L, 9,1 lmp.qt.)
Sans équipement de remorquage :
10,7 qt. (10,1 L, 8,9 lmp.qt.)
Moteur 1AR-FE7,5 qt. (7,1 L, 6,2 lmp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des types suivants :• “Toyota Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
• Un liquide de refroidissement longue durée de haute qualité à base d’éthylène glycol, fabriqué
selon la technologie hybride des acides
organiques et exempt de silicate, d’amine, de
nitrite et de borate.
N’utilisez pas d’eau pure seule.

487
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Système d’allumage
Système électrique
Différentiel arrière (modèles à traction intégrale)
Bougie d’allumage
Marque DENSO
Moteur 2GR-FE
Moteur 1AR-FE
Interstice
FK20HR11
SK16HR11
0,043 in. (1,1 mm)
NOTE
■ Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. N’ajustez pas l’écartement
lorsque vous faites la mise au point du moteur.
Batterie
Tension à vide à
68° F (20 °C) :12,6  12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 8  12,0 V Déchargée
(Tension mesurée 20 minutes après avoir
coupé le moteur et éteint tous les feux.)
Intensités de charge5 A maximum
Quantité d’huile0,52 qt. (0,50 L, 0,44 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Au-dessus de 0 °F (-18 °C) : SAE 90
Au-dessous de 0 °F (-18 °C) : SAE 80W ou
80W-90

488 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)

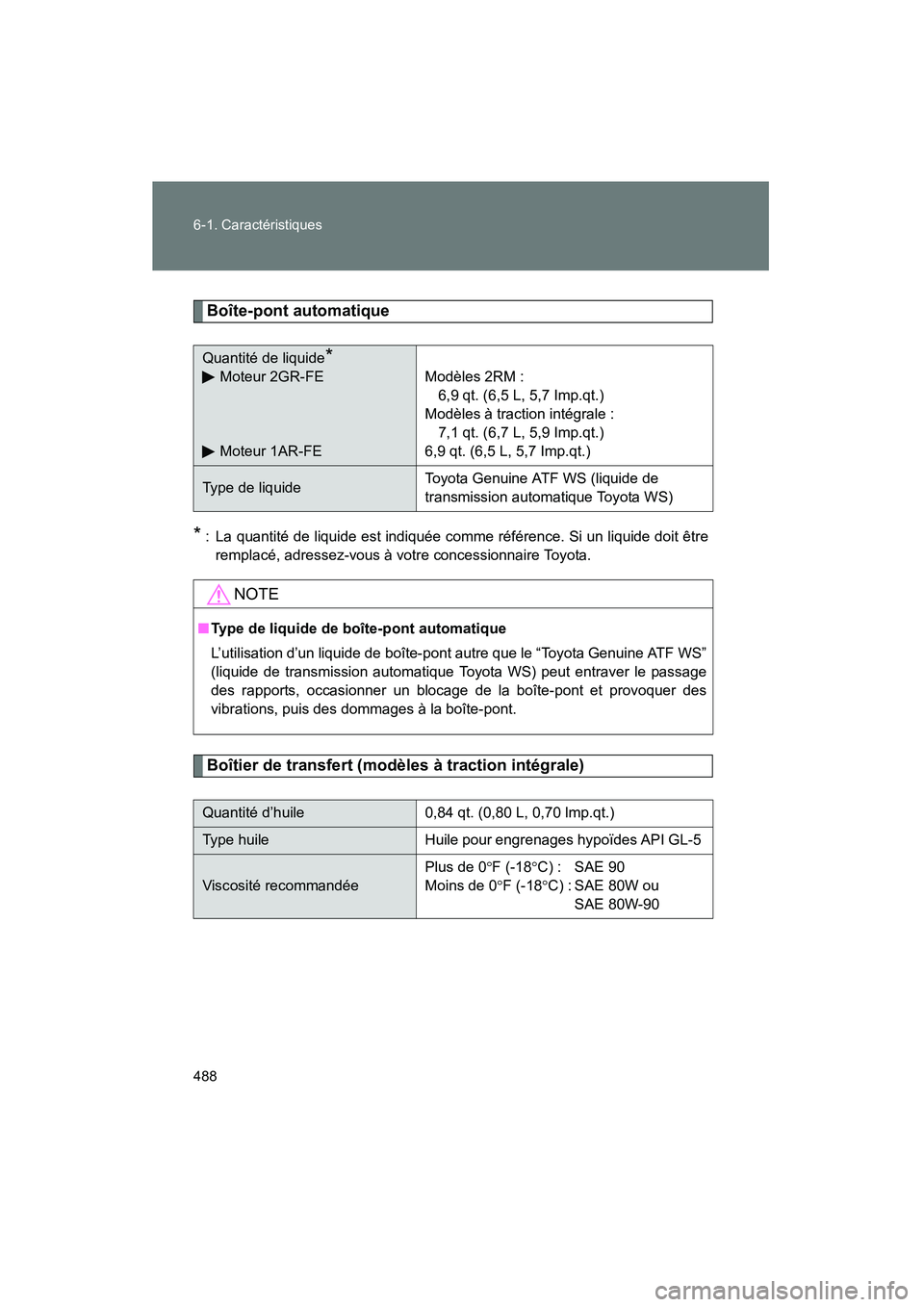

Boîte-pont automatique
* : La quantité de liquide est indiquée comme référence. Si un liquide doit êtreremplacé, adressez-vous à votre concessionnaire Toyota.
Boîtier de transfert (modèles à traction intégrale)
Quantité de liquide*
Moteur 2GR-FE
Moteur 1AR-FEModèles 2RM : 6,9 qt. (6,5 L, 5,7 Imp.qt.)
Modèles à traction intégrale : 7,1 qt. (6,7 L, 5,9 Imp.qt.)
6,9 qt. (6,5 L, 5,7 Imp.qt.)
Type de liquideToyota Genuine ATF WS (liquide de
transmission automatique Toyota WS)
NOTE
■ Type de liquide de boîte-pont automatique
L’utilisation d’un liquide de boîte-pont autre que le “Toyota Genuine ATF WS”
(liquide de transmission automatique To yota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte-pont et provoquer des
vibrations, puis des dommages à la boîte-pont.
Quantité d’huile0,84 qt. (0,80 L, 0,70 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Plus de 0 °F (-18 °C) : SAE 90
Moins de 0 °F (-18 °C) : SAE 80W ou
SAE 80W-90
