TOYOTA VENZA 2015 Manuel du propriétaire (in French)

639
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73023D_(D)

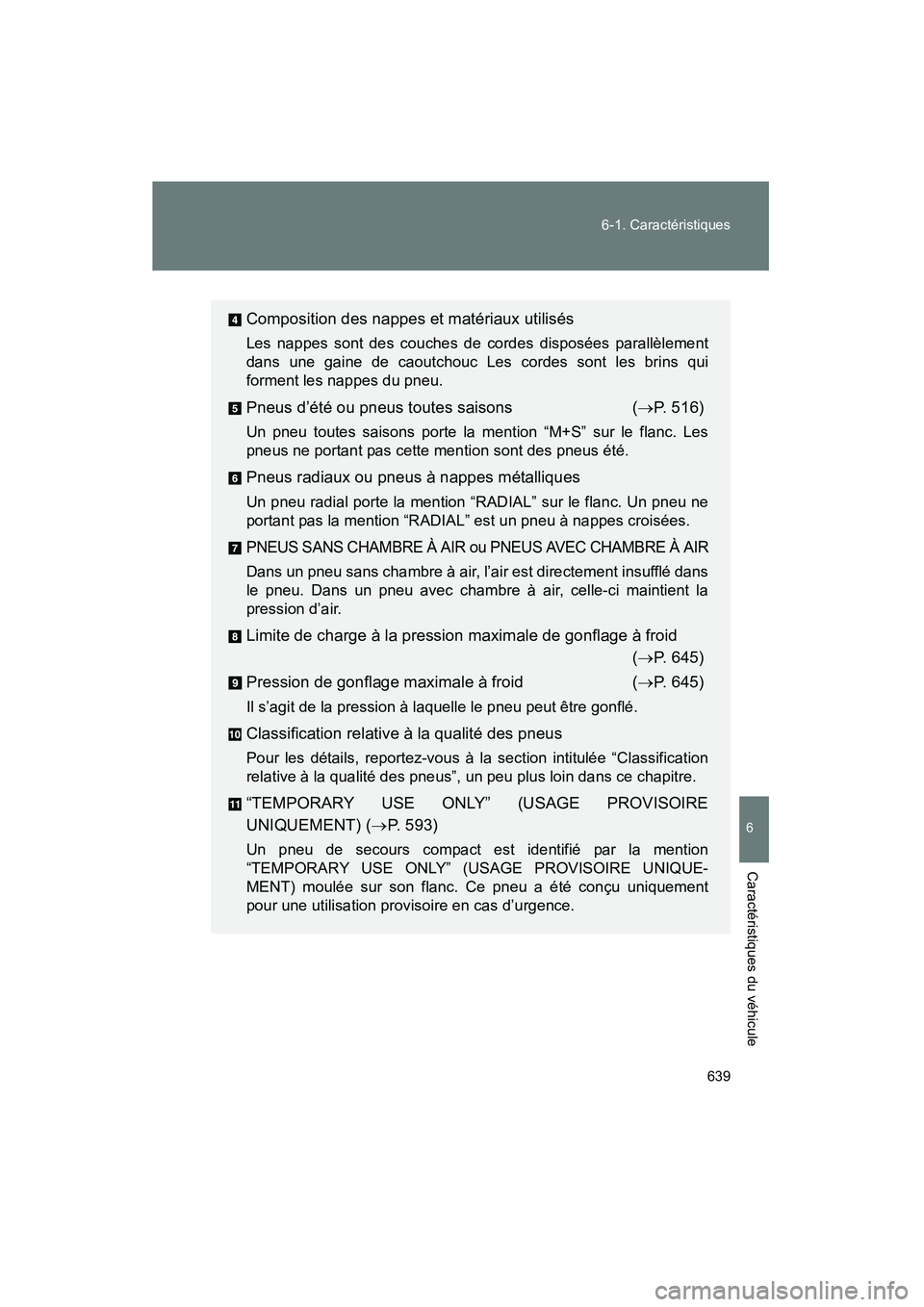

Composition des nappes et matériaux utilisés
Les nappes sont des couches de cordes disposées parallèlement
dans une gaine de caoutchouc Les cordes sont les brins qui
forment les nappes du pneu.
Pneus d’été ou pneus toutes saisons
(→ P. 516)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Les
pneus ne portant pas cette mention sont des pneus été.
Pneus radiaux ou pneus à nappes métalliques
Un pneu radial porte la mention “RADIAL” sur le flanc. Un pneu ne
portant pas la mention “RADIAL” est un pneu à nappes croisées.
PNEUS SANS CHAMBRE À AIR ou PNEUS AVEC CHAMBRE À AIR
Dans un pneu sans chambre à air, l’air est directement insufflé dans
le pneu. Dans un pneu avec chambre à air, celle-ci maintient la
pression d’air.
Limite de charge à la pression maximale de gonflage à froid
(→P. 645)
Pression de gonflage maximale à froid ( →P. 645)
Il s’agit de la pression à laquelle le pneu peut être gonflé.
Classification relative à la qualité des pneus
Pour les détails, reportez-vous à la section intitulée “Classification
relative à la qualité des pneus”, un peu plus loin dans ce chapitre.
“TEMPORARY USE ONLY” (USAGE PROVISOIRE
UNIQUEMENT) (→ P. 593)
Un pneu de secours compact est identifié par la mention
“TEMPORARY USE ONLY” (USAGE PROVISOIRE UNIQUE-
MENT) moulée sur son flanc. Ce pneu a été conçu uniquement
pour une utilisation provisoire en cas d’urgence.
VENZA_OM_OM73023D_(D).book Page 639 Wednesday, May 14, 2014 1:27 PM

640 6-1. Caractéristiques
VENZA_OM_OM73023D_(D)

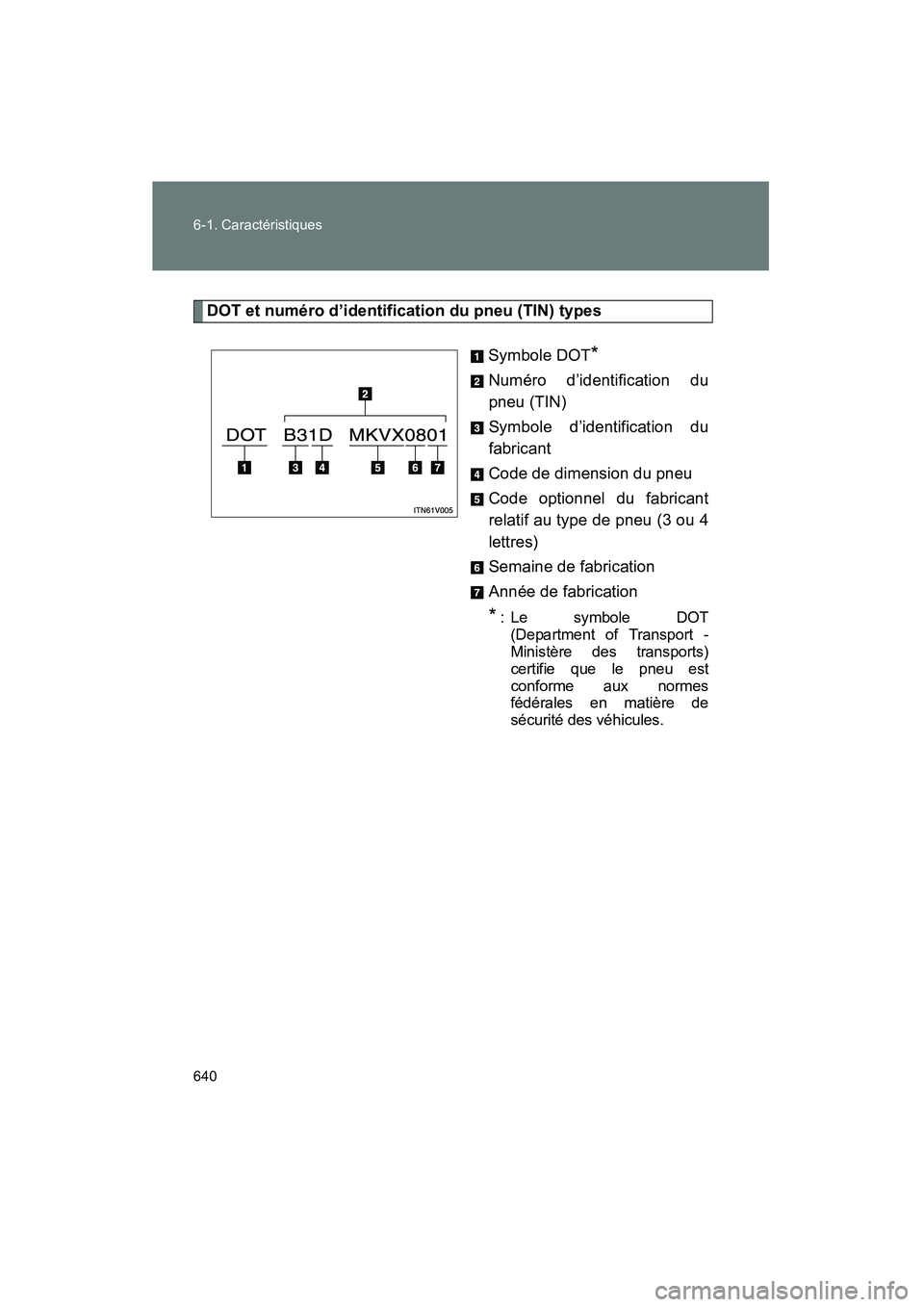

DOT et numéro d’identification du pneu (TIN) typesSymbole DOT
*
Numéro d’identification du
pneu (TIN)
Symbole d’identification du
fabricant
Code de dimension du pneu
Code optionnel du fabricant
relatif au type de pneu (3 ou 4
lettres)
Semaine de fabrication
Année de fabrication
* : Le symbole DOT(Department of Transport -
Ministère des transports)
certifie que le pneu est
conforme aux normes
fédérales en matière de
sécurité des véhicules.
VENZA_OM_OM73023D_(D).book Page 640 Wednesday, May 14, 2014 1:27 PM

641
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73023D_(D)

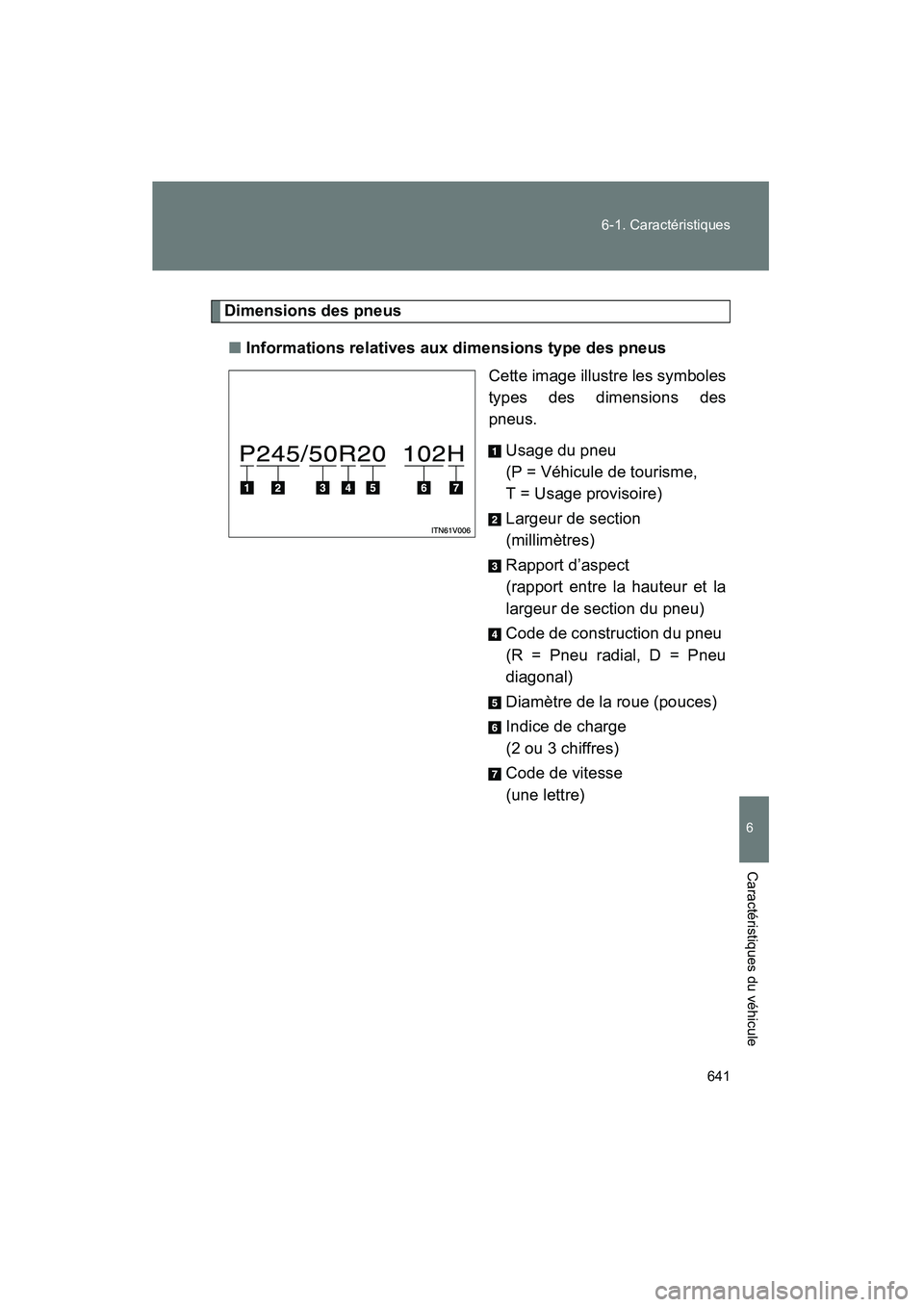

Dimensions des pneus
■ Informations relatives aux dimensions type des pneus
Cette image illustre les symboles
types des dimensions des
pneus.
Usage du pneu
(P = Véhicule de tourisme,
T = Usage provisoire)
Largeur de section
(millimètres)
Rapport d’aspect
(rapport entre la hauteur et la
largeur de section du pneu)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de la roue (pouces)
Indice de charge
(2 ou 3 chiffres)
Code de vitesse
(une lettre)
VENZA_OM_OM73023D_(D).book Page 641 Wednesday, May 14, 2014 1:27 PM

642 6-1. Caractéristiques
VENZA_OM_OM73023D_(D)■

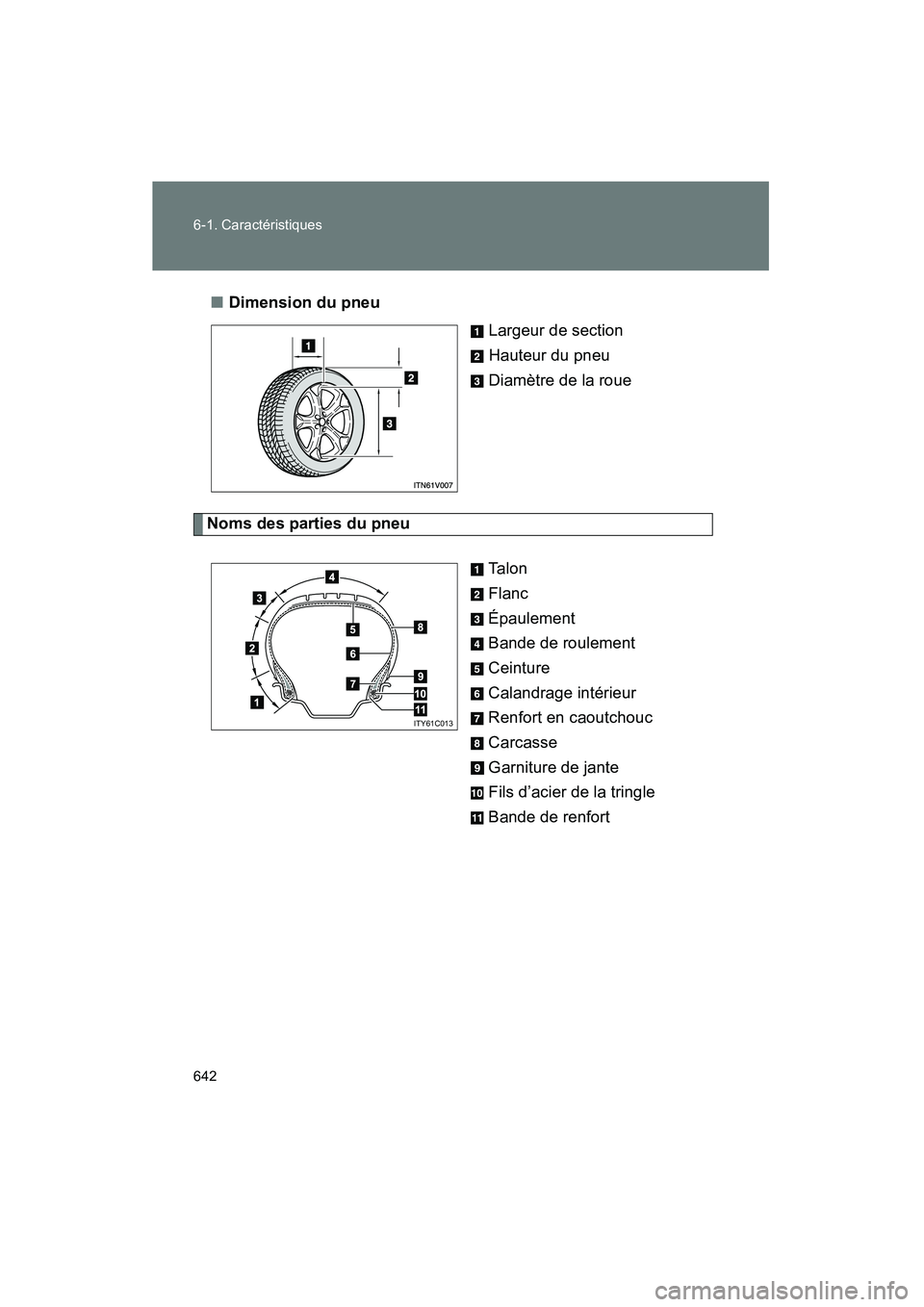

Dimension du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
Noms des parties du pneu
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Fils d’acier de la tringle
Bande de renfort
ITY61C013
VENZA_OM_OM73023D_(D).book Page 642 Wednesday, May 14, 2014 1:27 PM

643
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73023D_(D)

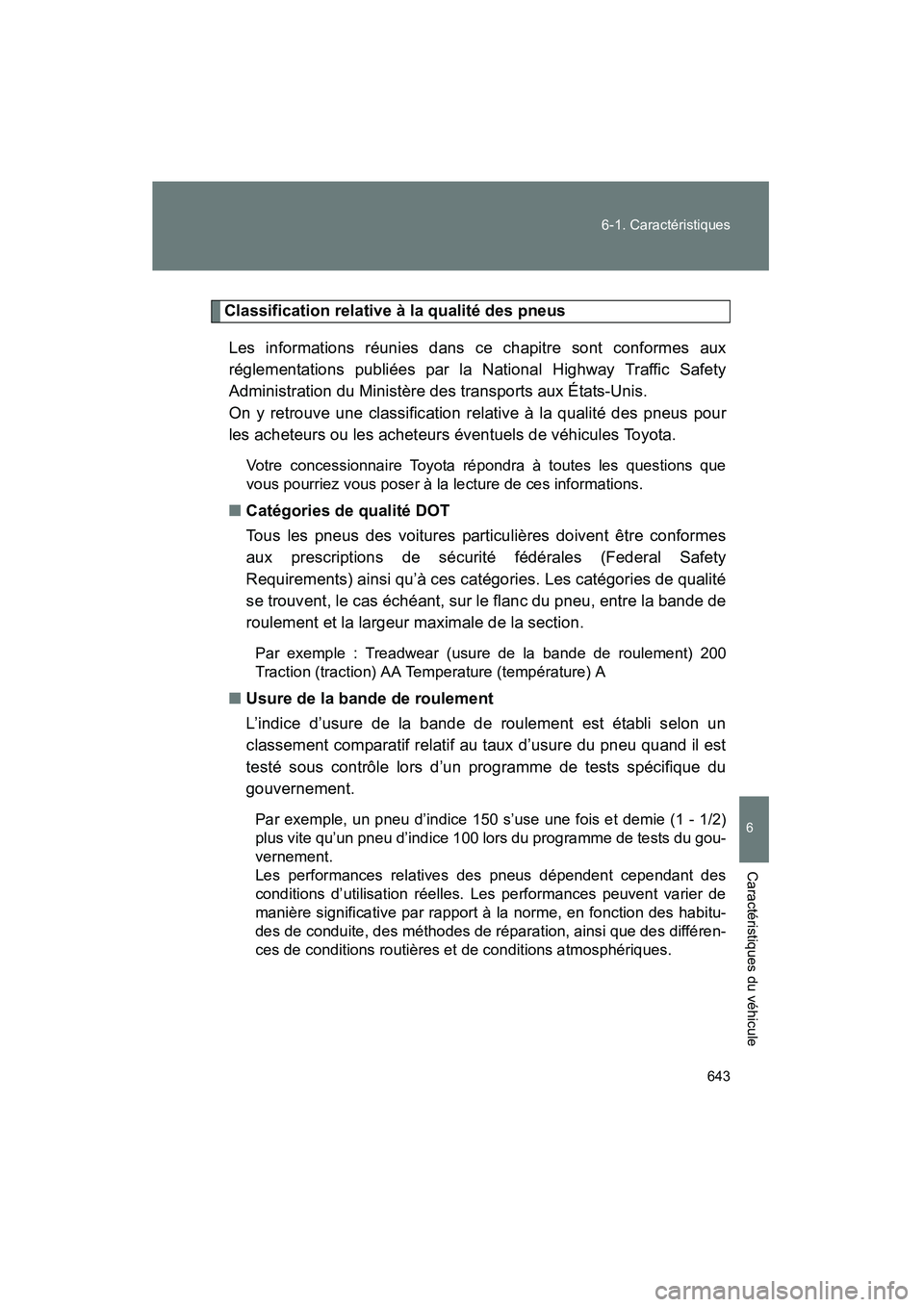

Classification relative à la qualité des pneus
Les informations réunies dans ce chapitre sont conformes aux
réglementations publiées par la National Highway Traffic Safety
Administration du Ministère des transports aux États-Unis.
On y retrouve une classification relative à la qualité des pneus pour
les acheteurs ou les acheteurs éventuels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■ Catégories de qualité DOT
Tous les pneus des voitures particulières doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety
Requirements) ainsi qu’à ces catégories. Les catégories de qualité
se trouvent, le cas échéant, sur le flanc du pneu, entre la bande de
roulement et la largeur maximale de la section.
Par exemple : Treadwear (usure de la bande de roulement) 200
Traction (traction) AA Temperature (température) A
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un
classement comparatif relatif au taux d’usure du pneu quand il est
testé sous contrôle lors d’un programme de tests spécifique du
gouvernement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du gou-
vernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles. Les performances peuvent varier de
manière significative par rapport à la norme, en fonction des habitu-
des de conduite, des méthodes de réparation, ainsi que des différen-
ces de conditions routières et de conditions atmosphériques.
VENZA_OM_OM73023D_(D).book Page 643 Wednesday, May 14, 2014 1:27 PM

644 6-1. Caractéristiques
VENZA_OM_OM73023D_(D)■

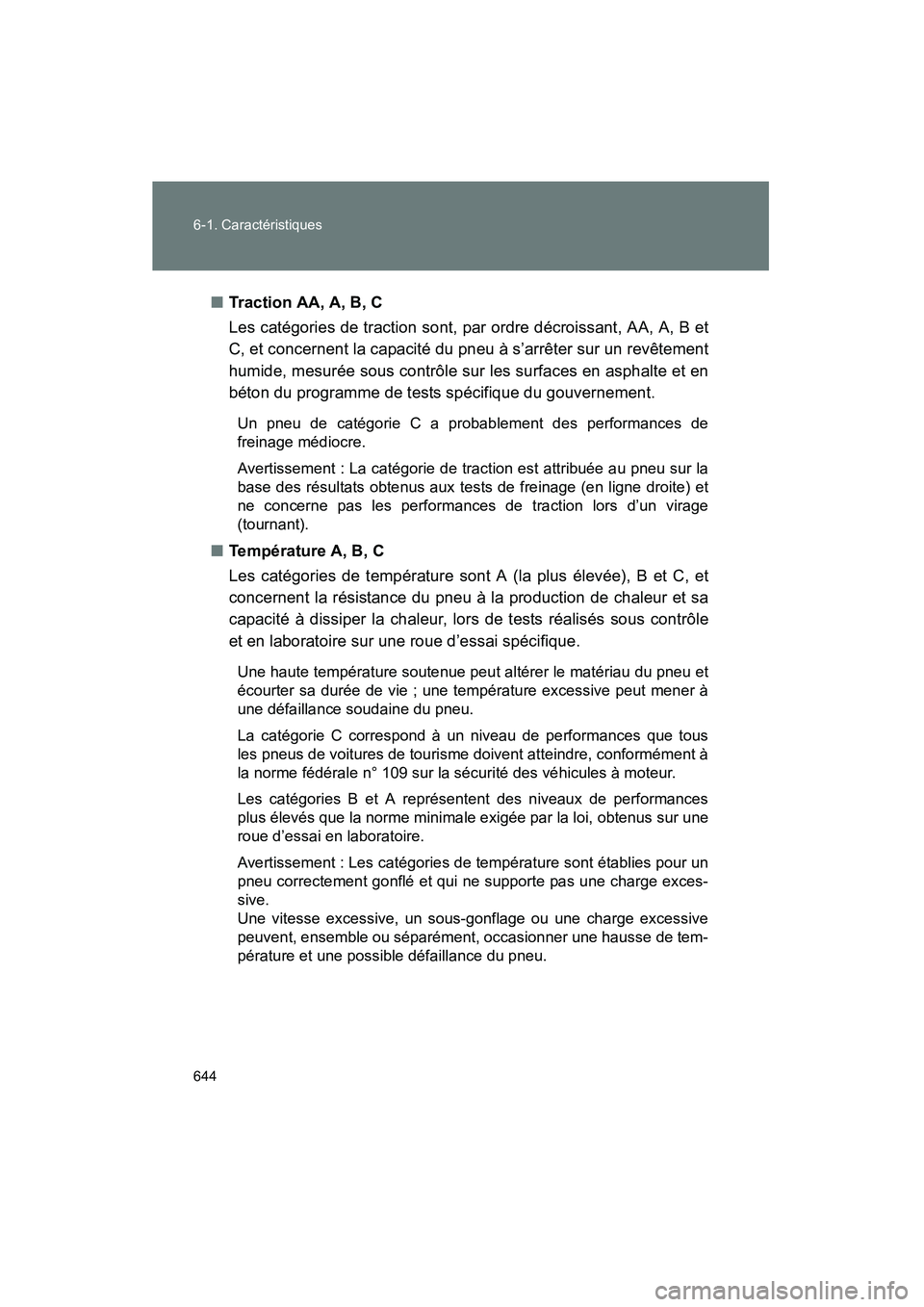

Traction AA, A, B, C
Les catégories de traction sont, par ordre décroissant, AA, A, B et
C, et concernent la capacité du pneu à s’arrêter sur un revêtement
humide, mesurée sous contrôle sur les surfaces en asphalte et en
béton du programme de tests spécifique du gouvernement.
Un pneu de catégorie C a probablement des performances de
freinage médiocre.
Avertissement : La catégorie de traction est attribuée au pneu sur la
base des résultats obtenus aux tests de freinage (en ligne droite) et
ne concerne pas les performances de traction lors d’un virage
(tournant).
■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
concernent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés sous contrôle
et en laboratoire sur une roue d’essai spécifique.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie ; une température excessive peut mener à
une défaillance soudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures de tourisme doivent atteindre, conformément à
la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement : Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge exces-
sive.
Une vitesse excessive, un sous-gonflage ou une charge excessive
peuvent, ensemble ou séparément, occasionner une hausse de tem-
pérature et une possible défaillance du pneu.
VENZA_OM_OM73023D_(D).book Page 644 Wednesday, May 14, 2014 1:27 PM

645
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73023D_(D)

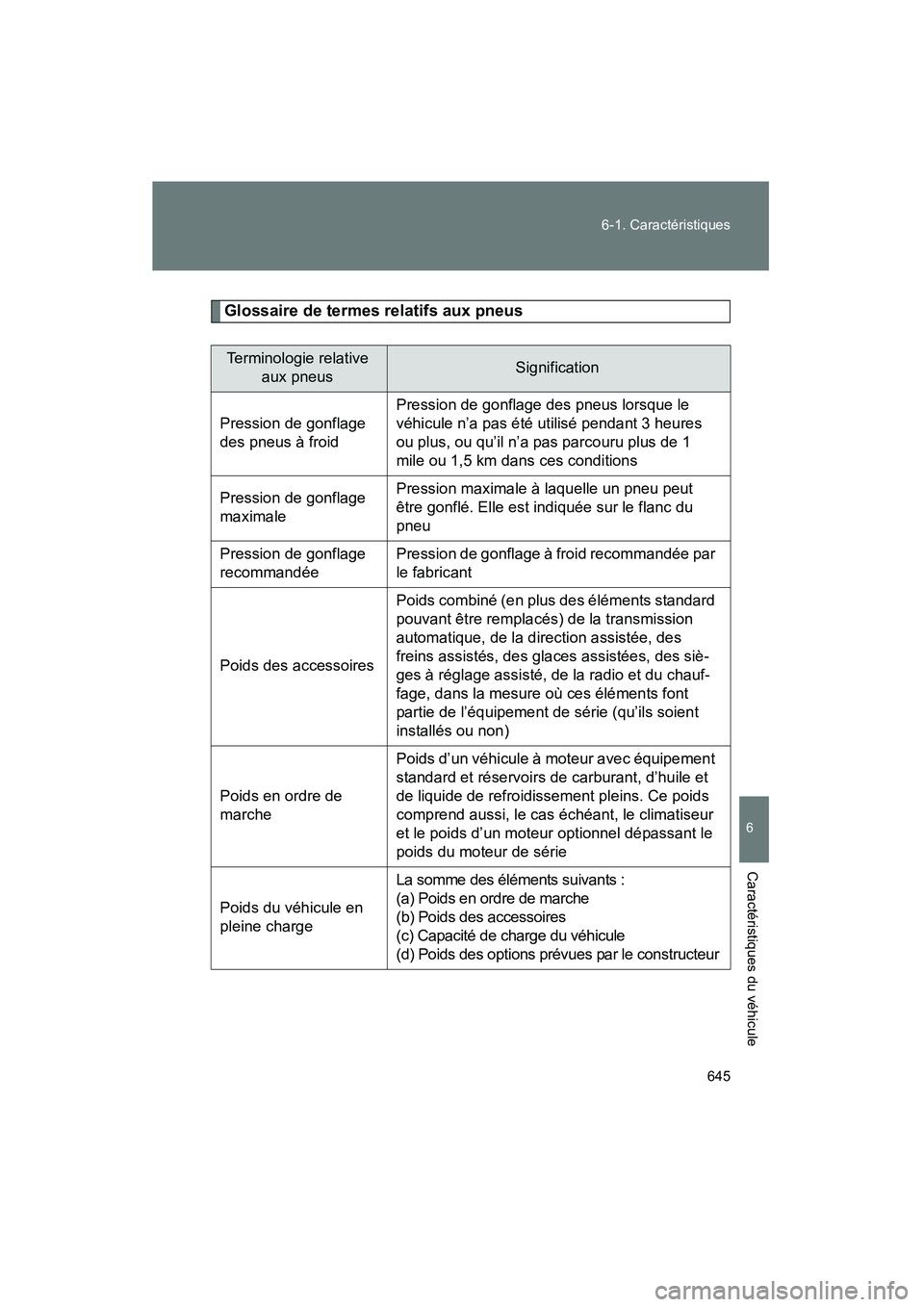

Glossaire de termes relatifs aux pneus
Terminologie relative
aux pneusSignification
Pression de gonflage
des pneus à froid Pression de gonflage des pneus lorsque le
véhicule n’a pas été utilisé pendant 3 heures
ou plus, ou qu’il n’a pas parcouru plus de 1
mile ou 1,5 km dans ces conditions
Pression de gonflage
maximale Pression maximale à laquelle un pneu peut
être gonflé. Elle est indiquée sur le flanc du
pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le fabricant
Poids des accessoires Poids combiné (en plus des éléments standard
pouvant être remplacés) de la transmission
automatique, de la direction assistée, des
freins assistés, des glaces assistées, des siè-
ges à réglage assisté, de la radio et du chauf-
fage, dans la mesure où ces éléments font
partie de l’équipement de série (qu’ils soient
installés ou non)
Poids en ordre de
marche Poids d’un véhicule à moteur avec équipement
standard et réservoirs de carburant, d’huile et
de liquide de refroidissement pleins. Ce poids
comprend aussi, le cas échéant, le climatiseur
et le poids d’un moteur optionnel dépassant le
poids du moteur de série
Poids du véhicule en
pleine charge
La somme des éléments suivants :
(a) Poids en ordre de marche
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le constructeur
VENZA_OM_OM73023D_(D).book Page 645 Wednesday, May 14, 2014 1:27 PM

646 6-1. Caractéristiques
VENZA_OM_OM73023D_(D)

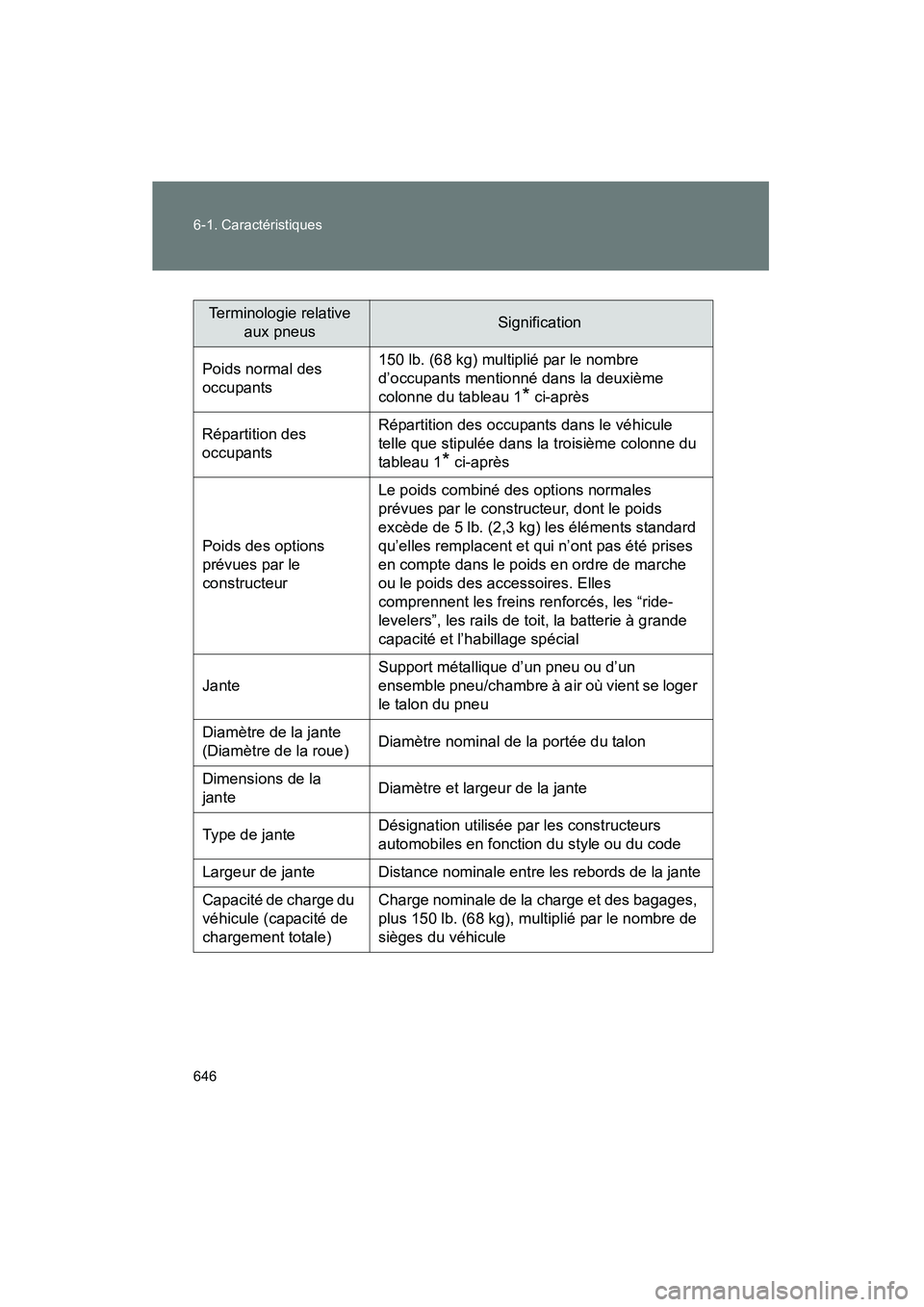

Terminologie relative aux pneusSignification
Poids normal des
occupants 150 lb. (68 kg) multiplié par le nombre
d’occupants mentionné dans la deuxième
colonne du tableau 1
* ci-après
Répartition des
occupants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-après
Poids des options
prévues par le
constructeur Le poids combiné des options normales
prévues par le constructeur, dont le poids
excède de 5 lb. (2,3 kg) les éléments standard
qu’elles remplacent et qui n’ont pas été prises
en compte dans le poids en ordre de marche
ou le poids des accessoires. Elles
comprennent les freins renforcés, les “ride-
levelers”, les rails de toit, la batterie à grande
capacité et l’habillage spécial
Jante Support métallique d’un pneu ou d’un
ensemble pneu/chambre à air où vient se loger
le talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Dimensions de la
jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs
automobiles en fonction du style ou du code
Largeur de jante Distance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité de
chargement totale) Charge nominale de la charge et des bagages,
plus 150 lb. (68 kg), multiplié par le nombre de
sièges du véhicule
VENZA_OM_OM73023D_(D).book Page 646 Wednesday, May 14, 2014 1:27 PM

647
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73023D_(D)

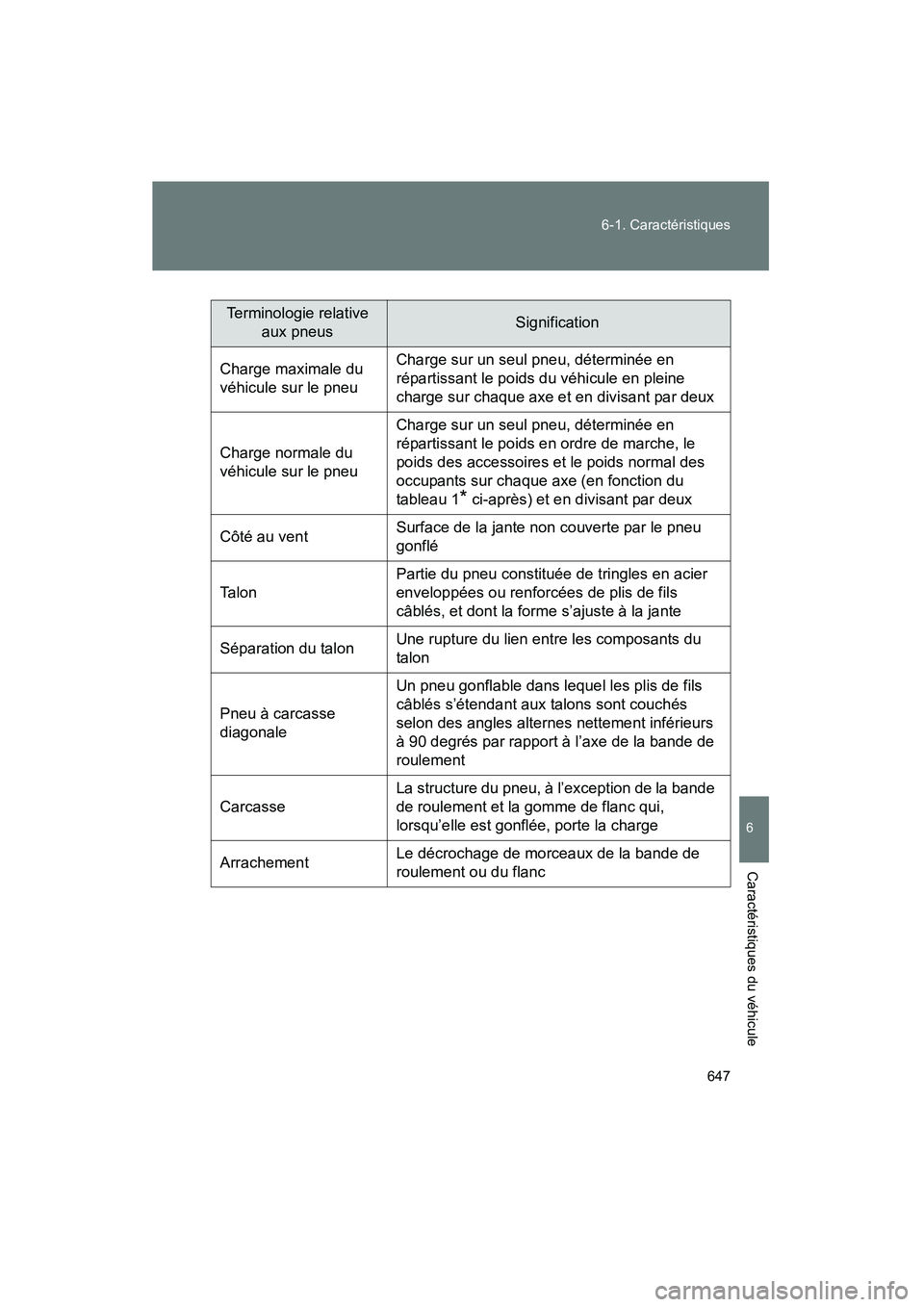

Terminologie relative
aux pneusSignification
Charge maximale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids du véhicule en pleine
charge sur chaque axe et en divisant par deux
Charge normale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids en ordre de marche, le
poids des accessoires et le poids normal des
occupants sur chaque axe (en fonction du
tableau 1
* ci-après) et en divisant par deux
Côté au vent Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Séparation du talon Une rupture du lien entre les composants du
talon
Pneu à carcasse
diagonale Un pneu gonflable dans lequel les plis de fils
câblés s’étendant aux talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse La structure du pneu, à l’exception de la bande
de roulement et la gomme de flanc qui,
lorsqu’elle est gonflée, porte la charge
Arrachement Le décrochage de morceaux de la bande de
roulement ou du flanc
VENZA_OM_OM73023D_(D).book Page 647 Wednesday, May 14, 2014 1:27 PM

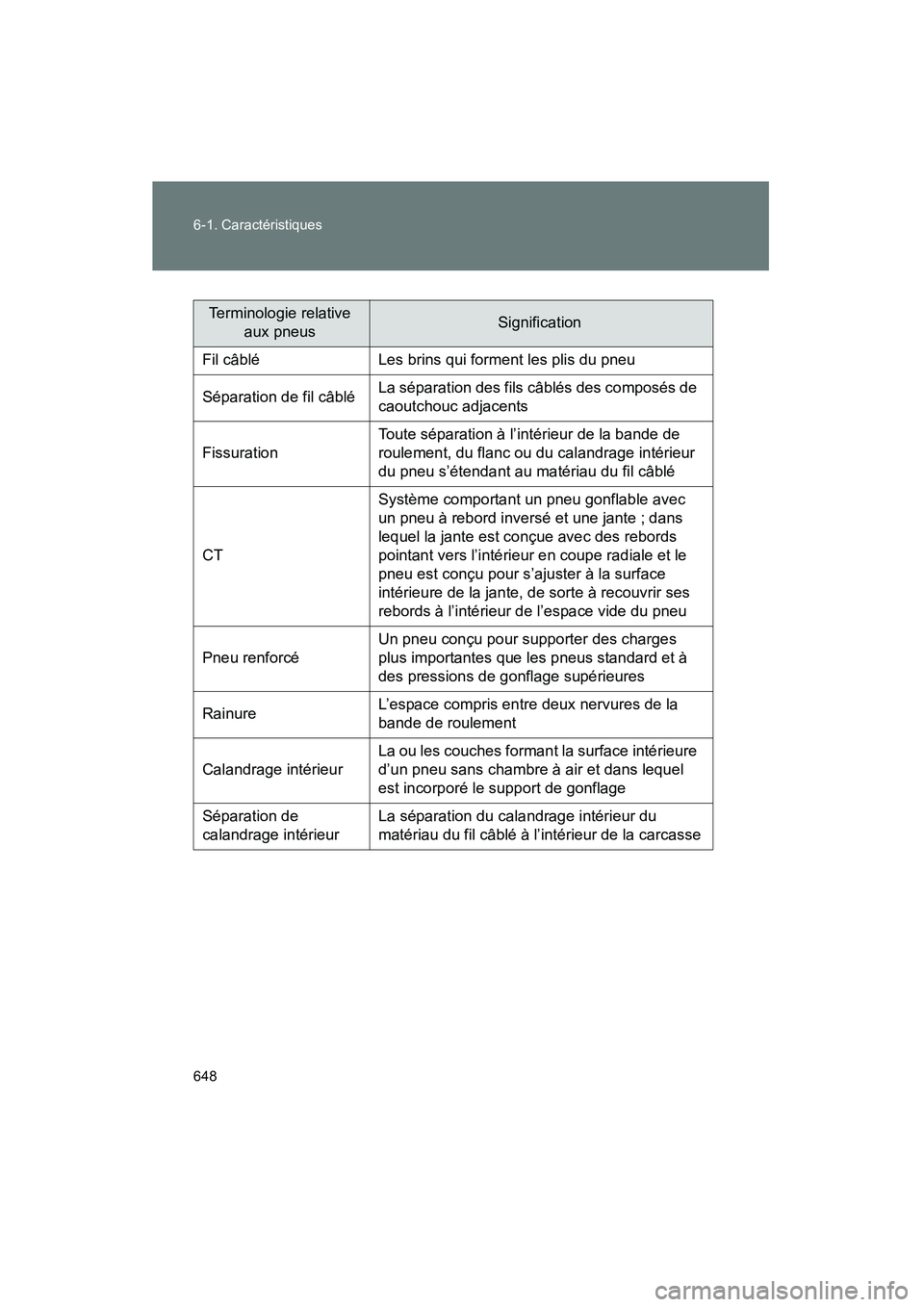

648 6-1. Caractéristiques
VENZA_OM_OM73023D_(D)
Terminologie relative aux pneusSignification
Fil câblé Les brins qui forment les plis du pneu
Séparation de fil câblé La séparation des fils câblés des composés de
caoutchouc adjacents
Fissuration Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante ; dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en coupe radiale et le
pneu est conçu pour s’ajuster à la surface
intérieure de la jante, de sorte à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu renforcé Un pneu conçu pour supporter des charges
plus importantes que les pneus standard et à
des pressions de gonflage supérieures
Rainure L’espace compris entre deux nervures de la
bande de roulement
Calandrage intérieur La ou les couches formant la surface intérieure
d’un pneu sans chambre à air et dans lequel
est incorporé le support de gonflage
Séparation de
calandrage intérieur La séparation du calandrage intérieur du
matériau du fil câblé à l’intérieur de la carcasse
VENZA_OM_OM73023D_(D).book Page 648 Wednesday, May 14, 2014 1:27 PM
