TOYOTA VERSO 2014 Instructieboekje (in Dutch)

530
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E Verwijder het extra opbergvak.
Draai de bevestiging van het
reservewiel los.
Verwijder het reservewiel.
Het reservewiel kan niet worden
verwijderd terwijl de derde zitrij is
neergeklapt.
STAP4
STAP5
STAP6

5
531
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
Vervangen van wiel met een lekke band
Leg blokken voor de wielen.
Verwijder bij auto's met stalen
velgen de wieldop met een sleu-
tel.
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop
te beschermen.
Draai de wielmoeren iets los
(één slag).
STAP1
Lekke bandPositie wielblok
Voor Links Achter het rechter achterwiel
Rechts
Achter het linker achterwiel
Achter Links
Voor het rechter voorwiel
Rechts Voor het linker voorwiel
STAP2
STAP3

532
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het krikpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
STAP4
STAP5
STAP6

5
533
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
Plaatsen van het reservewiel
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kun-
nen tijdens het rijden de wielmoe-
ren los lopen, waardoor het wiel
los kan raken van de auto.
Plaats het wiel en draai elke wielmoer met de hand ongeveer
in dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Aluminium velg vervangen door een stalen velg (met compact
reservewiel) Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
STAP1
STAP2
Taps gedeelte
Vel g
Taps gedeelte
Ve lg

534
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft
·lbf)
Auto's met stalen velgen, behal-
ve auto's met een bandenspan-
ningswaarschuwingssysteem of
een compact reservewiel: plaats
de wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap
op.
STAP3
STAP4
STAP5
STAP6

5
535
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
■
Het compacte reservewiel
● Op de band van het compacte reservewiel staat aan de zijkant de aan-
duiding TEMPORARY USE ONLY.
Gebruik het compacte reservewiel alleen tijdelijk in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 614)
■ Nadat de band verwisseld is (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingssysteem voor lage bandenspanning moet gereset wor-
den. ( →Blz. 438)
■ Bij gebruik van het reservewiel (a uto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer
onderstaande stappen uit en monteer de sneeuwkettingen op de voorwie-
len.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de
achterzijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
STAP1
STAP2
STAP3

536
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E

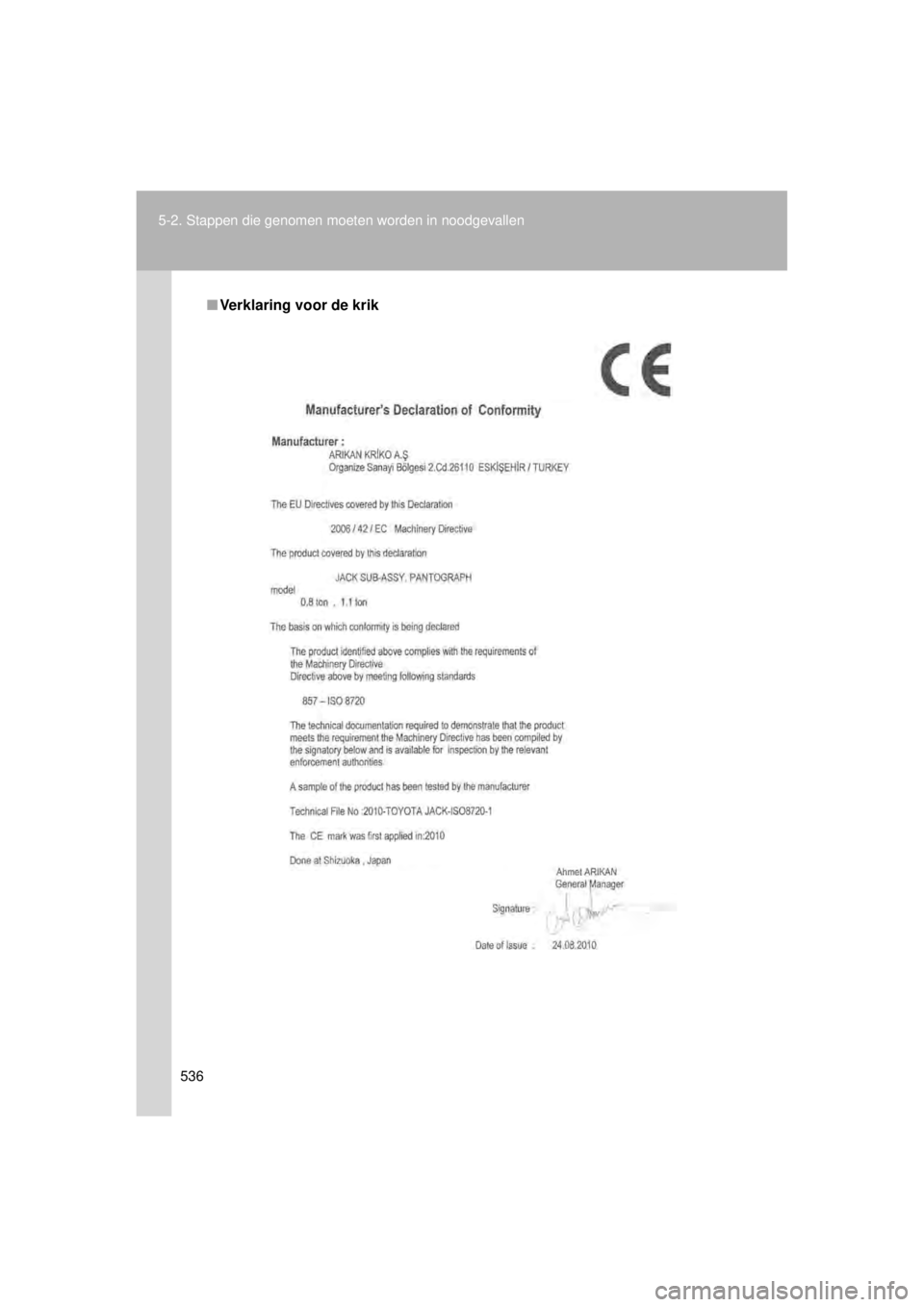

■Verklaring voor de krik

5
537
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■
Gebruiken van de krik
Onjuist gebruik van de krik kan ernstig letsel veroorzaken als de auto van de
krik af valt.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Controleer altijd of de krik goed onder het krikpunt staat.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
■ Vervangen van wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de
remmen mogelijk zeer heet. Wanneer deze delen met handen, voeten
of andere lichaamsdelen worden aangeraakt tijdens het verwisselen
van een wiel, kan dit leiden tot brandwonden.

538
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een aanhaalmoment van 103 Nm vastzetten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Laat bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel uw auto controleren door een Toyota-dealer of
erkende reparateur.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 453)
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan raken.
■ Bij gebruik van het volwaardige reservewiel (auto's met een banden-
spanningswaarschuwingssysteem of een reservewiel van een ander
type dan de gemonteerde banden)
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotselinge acceleratie, deceleratie, sterk afremmen en sterke
stuurbewegingen.
■ Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.

5
539
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■
Snelheidsbeperking bij gebrui k van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■ Bij gebruik van het reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
● ABS en Brake Assist
● VSC+
● TRC
● Cruise control (indien aanwezig)
● Navigatiesysteem (indien aanwezig)
