TOYOTA VERSO 2015 Manuale duso (in Italian)

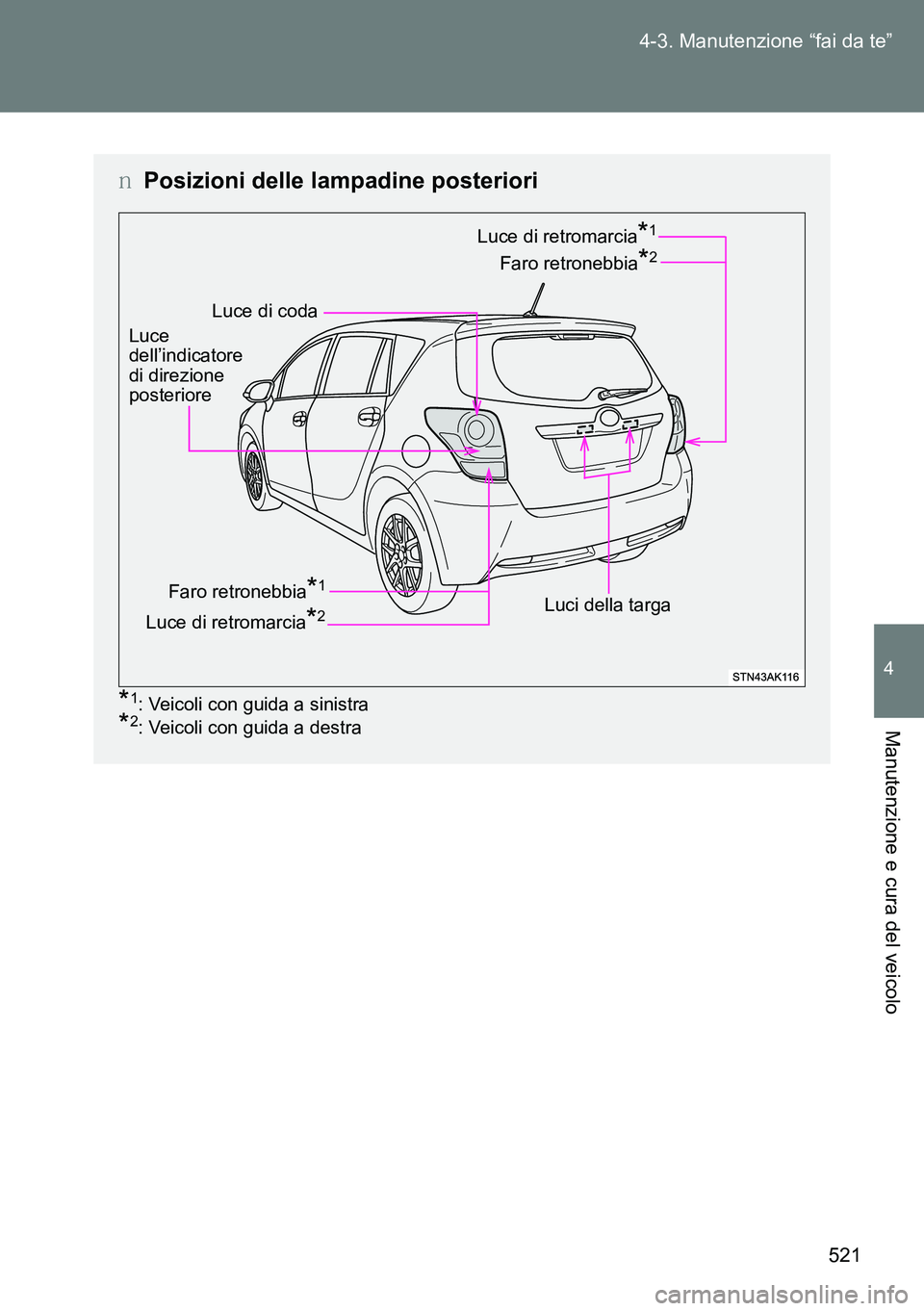

521 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
OPosizioni delle lampadine posteriori
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Luce di coda
Faro retronebbia*2
Luci della targa Luce
dell’indicatore
di direzione
posteriore
Luce di retromarcia*1
Faro retronebbia*1
Luce di retromarcia*2

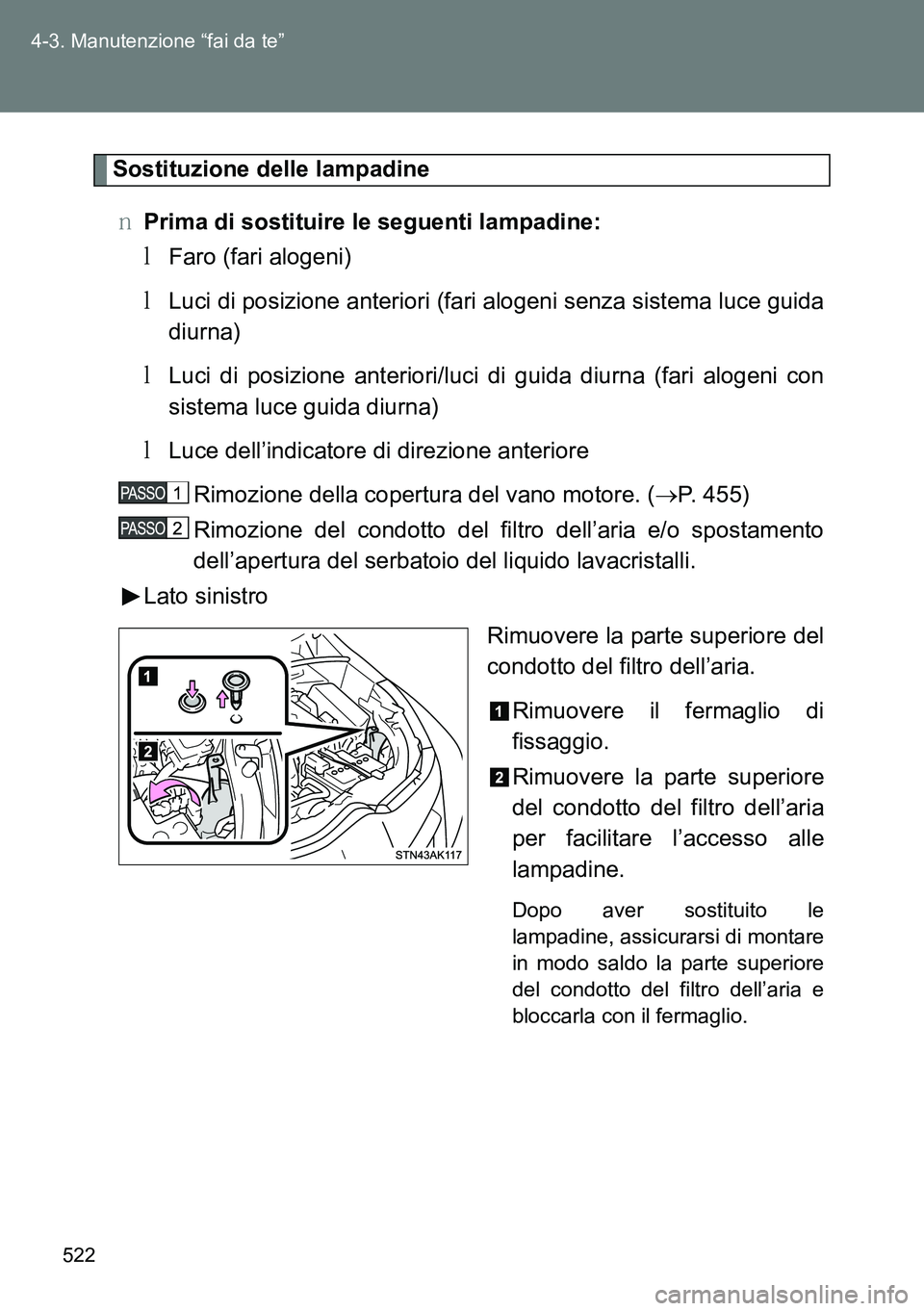

522 4-3. Manutenzione “fai da te”
Sostituzione delle lampadine
OPrima di sostituire le seguenti lampadine:
MFaro (fari alogeni)
MLuci di posizione anteriori (fari alogeni senza sistema luce guida
diurna)
MLuci di posizione anteriori/luci di guida diurna (fari alogeni con
sistema luce guida diurna)
MLuce dell’indicatore di direzione anteriore
Rimozione della copertura del vano motore. (P. 455)
Rimozione del condotto del filtro dell’aria e/o spostamento
dell’apertura del serbatoio del liquido lavacristalli.
Lato sinistro
Rimuovere la parte superiore del
condotto del filtro dell’aria.
Rimuovere il fermaglio di
fissaggio.
Rimuovere la parte superiore
del condotto del filtro dell’aria
per facilitare l’accesso alle
lampadine.
Dopo aver sostituito le
lampadine, assicurarsi di montare
in modo saldo la parte superiore
del condotto del filtro dell’aria e
bloccarla con il fermaglio.

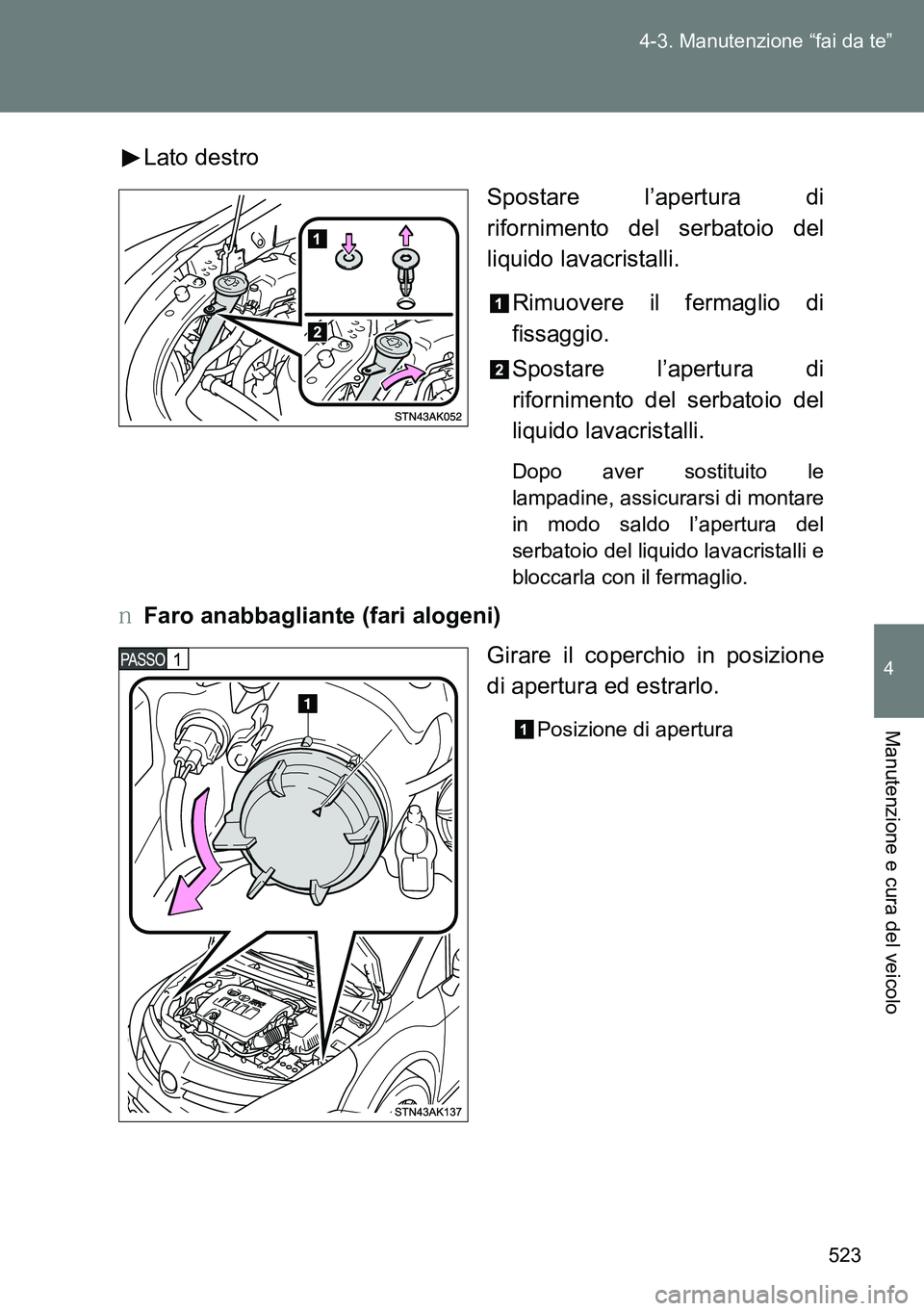

523 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Lato destro
Spostare l’apertura di
rifornimento del serbatoio del
liquido lavacristalli.
Rimuovere il fermaglio di
fissaggio.
Spostare l’apertura di
rifornimento del serbatoio del
liquido lavacristalli.
Dopo aver sostituito le
lampadine, assicurarsi di montare
in modo saldo l’apertura del
serbatoio del liquido lavacristalli e
bloccarla con il fermaglio.
OFaro anabbagliante (fari alogeni)
Girare il coperchio in posizione
di apertura ed estrarlo.
Posizione di apertura

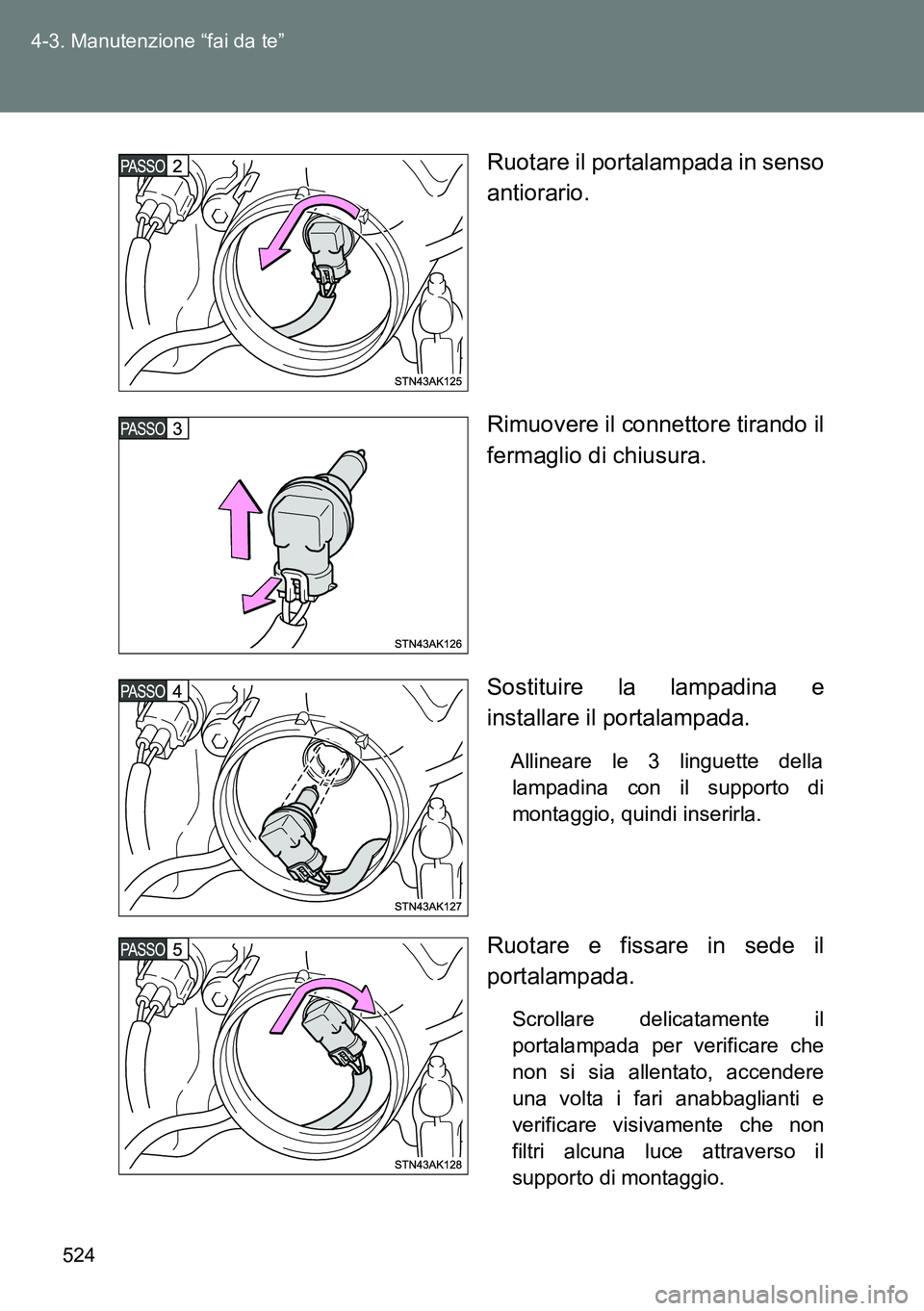

524 4-3. Manutenzione “fai da te”
Ruotare il portalampada in senso
antiorario.
Rimuovere il connettore tirando il
fermaglio di chiusura.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che
non si sia allentato, accendere
una volta i fari anabbaglianti e
verificare visivamente che non
filtri alcuna luce attraverso il
supporto di montaggio.

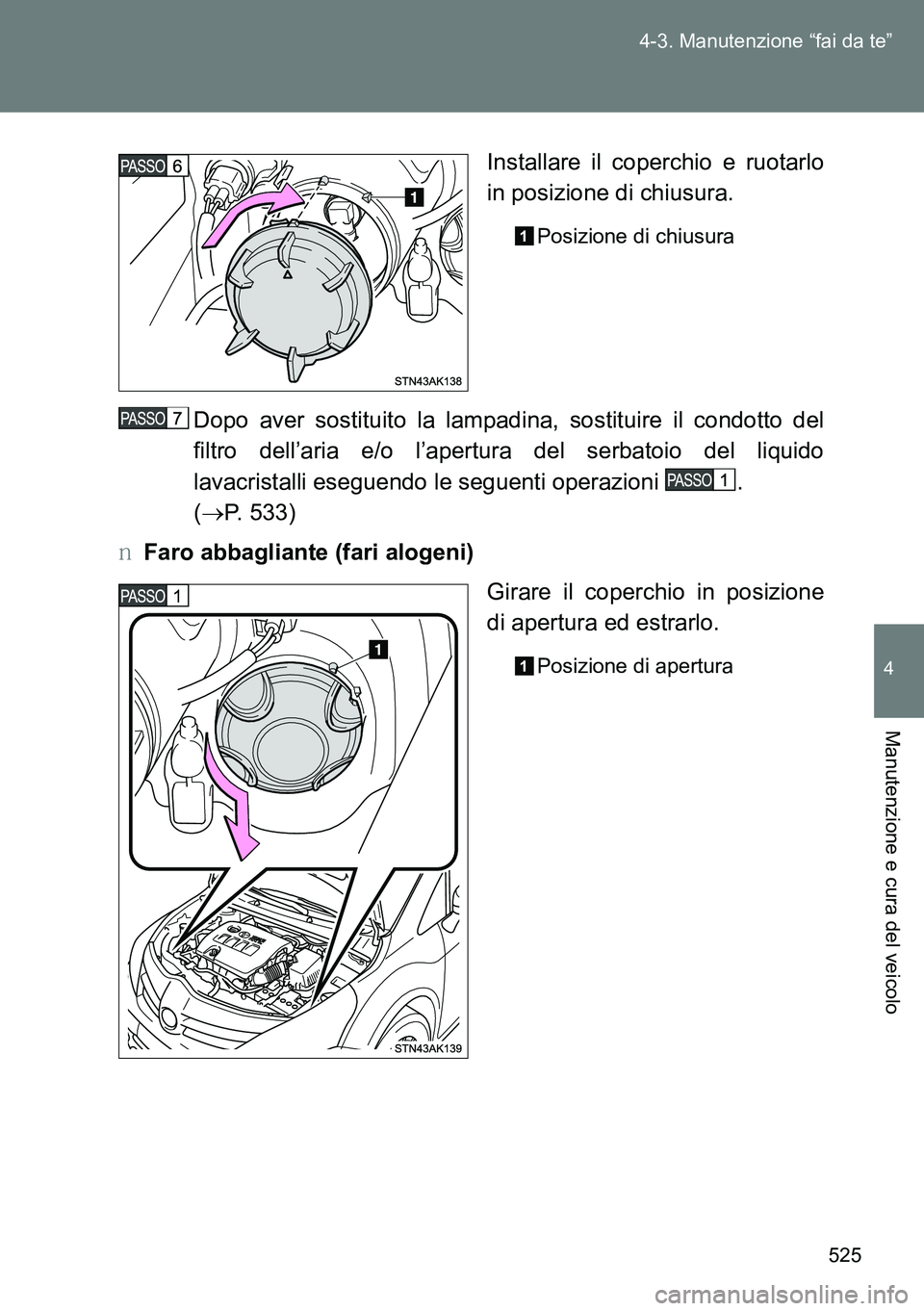

525 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Installare il coperchio e ruotarlo
in posizione di chiusura.
Posizione di chiusura
Dopo aver sostituito la lampadina, sostituire il condotto del
filtro dell’aria e/o l’apertura del serbatoio del liquido
lavacristalli eseguendo le seguenti operazioni .
(P. 533)
OFaro abbagliante (fari alogeni)
Girare il coperchio in posizione
di apertura ed estrarlo.
Posizione di apertura

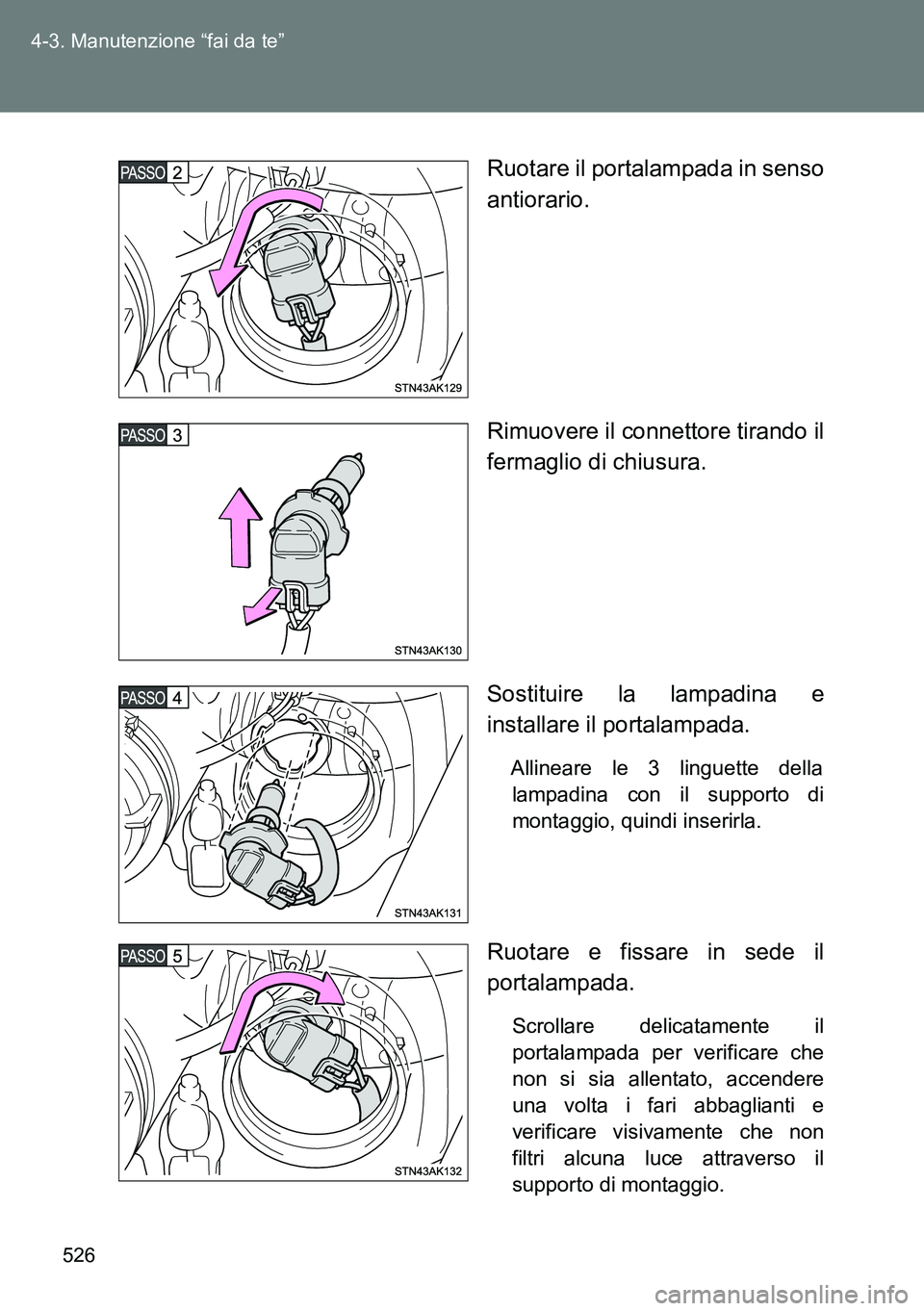

526 4-3. Manutenzione “fai da te”
Ruotare il portalampada in senso
antiorario.
Rimuovere il connettore tirando il
fermaglio di chiusura.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che
non si sia allentato, accendere
una volta i fari abbaglianti e
verificare visivamente che non
filtri alcuna luce attraverso il
supporto di montaggio.

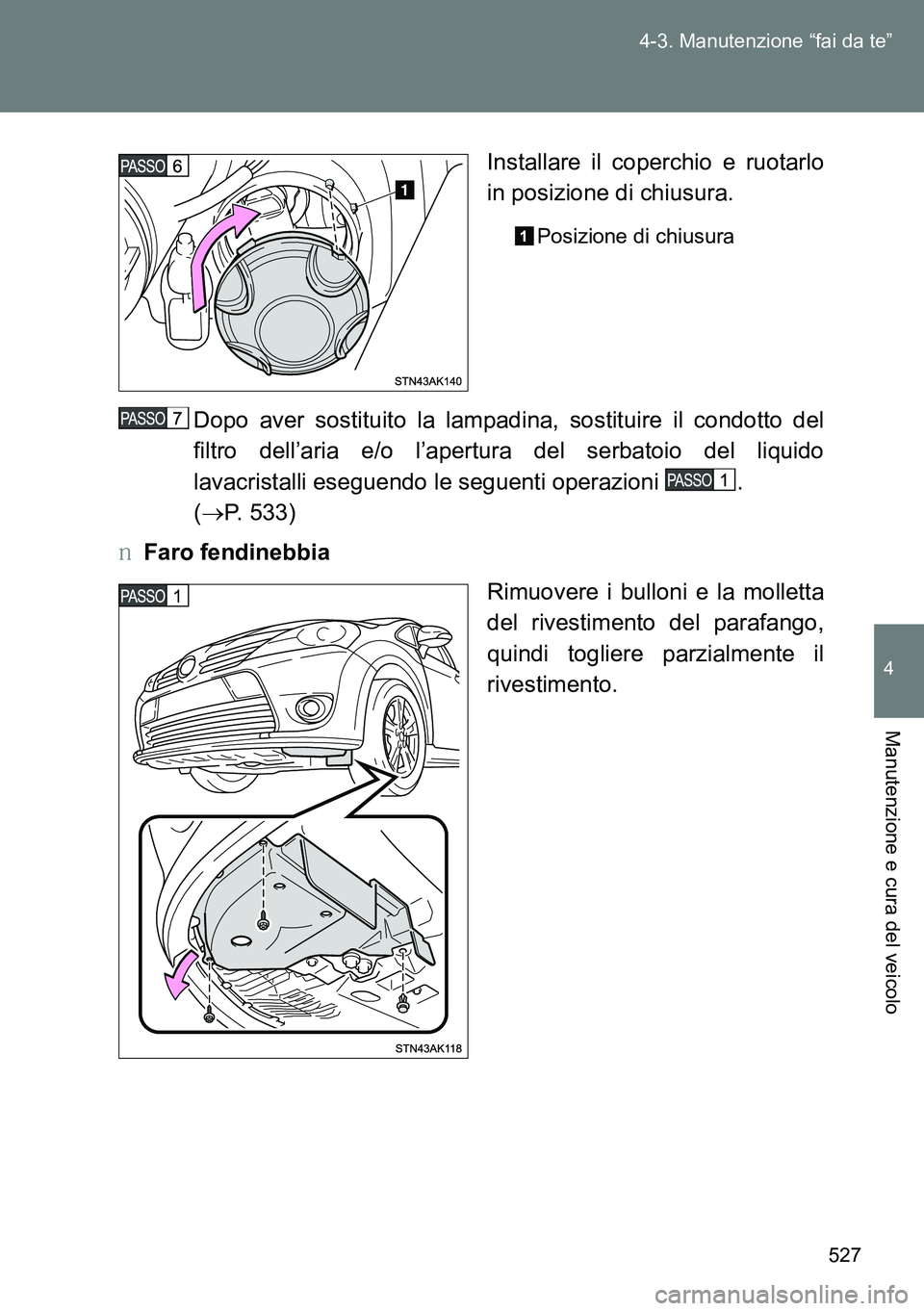

527 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Installare il coperchio e ruotarlo
in posizione di chiusura.
Posizione di chiusura
Dopo aver sostituito la lampadina, sostituire il condotto del
filtro dell’aria e/o l’apertura del serbatoio del liquido
lavacristalli eseguendo le seguenti operazioni .
(P. 533)
OFaro fendinebbia
Rimuovere i bulloni e la molletta
del rivestimento del parafango,
quindi togliere parzialmente il
rivestimento.

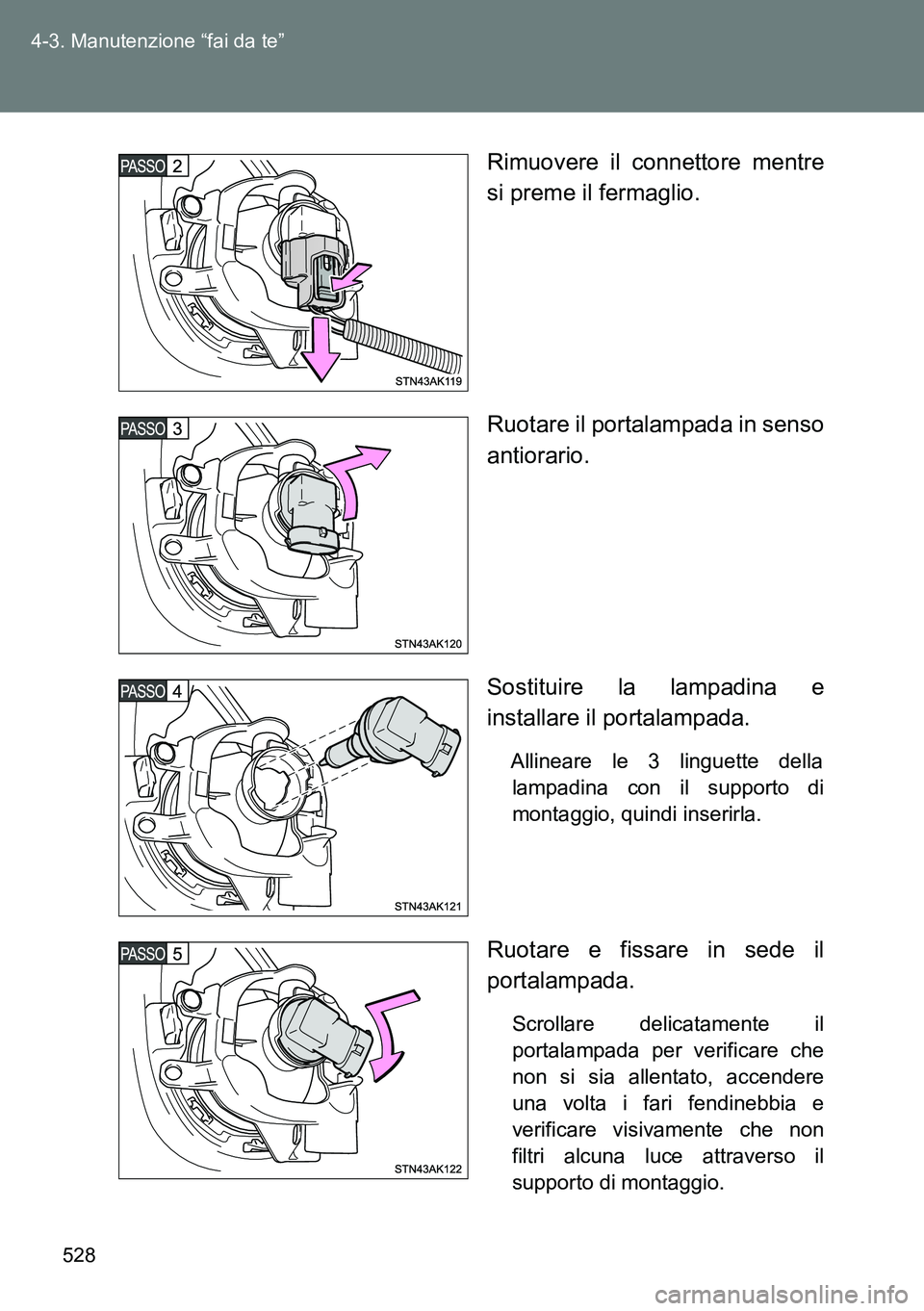

528 4-3. Manutenzione “fai da te”
Rimuovere il connettore mentre
si preme il fermaglio.
Ruotare il portalampada in senso
antiorario.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che
non si sia allentato, accendere
una volta i fari fendinebbia e
verificare visivamente che non
filtri alcuna luce attraverso il
supporto di montaggio.

529 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Per installare il rivestimento del parafango, eseguire gli
interventi riportati nel invertendo l’ordine delle
operazioni.
OLuce di posizione anteriore (fari alogeni senza sistema luce
guida diurna), luce di posizione anteriore/luci di guida diurna
(fari alogeni con sistema luce guida diurna)
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.

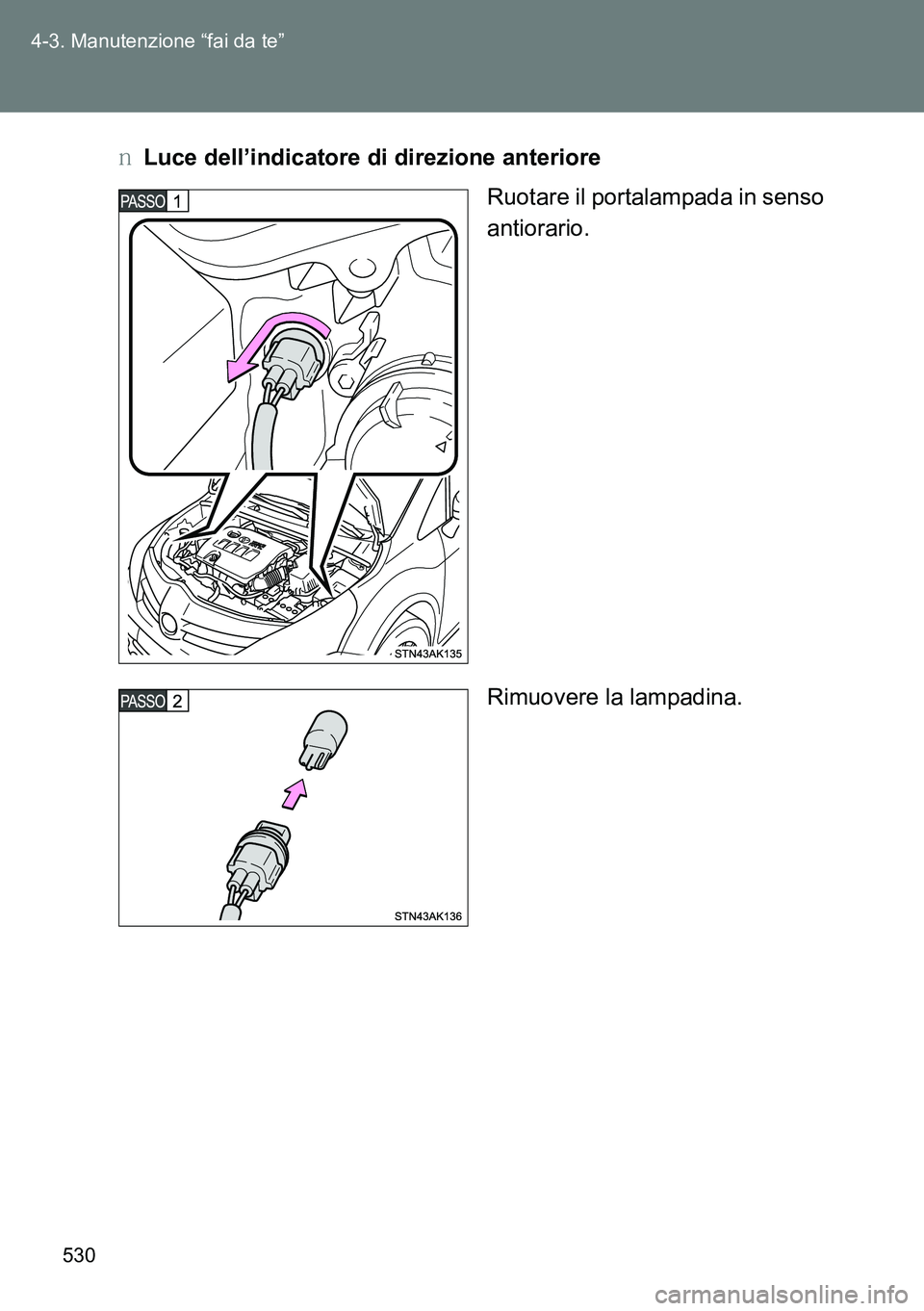

530 4-3. Manutenzione “fai da te”
OLuce dell’indicatore di direzione anteriore
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
