Page 441 of 664
441 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
Elindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zárva.
Ha a motorháztető nincs teljesen bezárva, menet közben kinyílhat, ami súlyos
sérüléssel vagy halállal járó balesetet okozhat.
A kitámasztórúd mozgatása
A motortérben uralkodó magas hőmérséklet miatt a kitámasztórúd nagyon
felforrósodhat.
A kitámasztórúd mozgaásakor vigyázzon, hogy a kitámasztórúd borítását
fogja meg, így elkerüli az égési sérüléseket.
A kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd a motorháztetőt biztonságosan kitámasz-
totta úgy, hogy az nem tud ráesni a fejére vagy valamelyik testrészére.
FIGYELEM
A motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a mo-
torháztetőt. Ha felállítva hagyja a kitámasztórudat, akkor lecsukáskor a mo-
torháztető elgörbülhet.
Page 442 of 664
442
4-3. Karbantartás saját kivitelezésben
A gépjárműemelő elhelyezése
A gépjármű megemelésekor ügyeljen a gépjárműemelő pontos elhe-
lyezésére. A nem megfelelő elhelyezés a gépjármű károsodásához
vagy személyi sérüléshez vezethet.
Elöl
Hátul

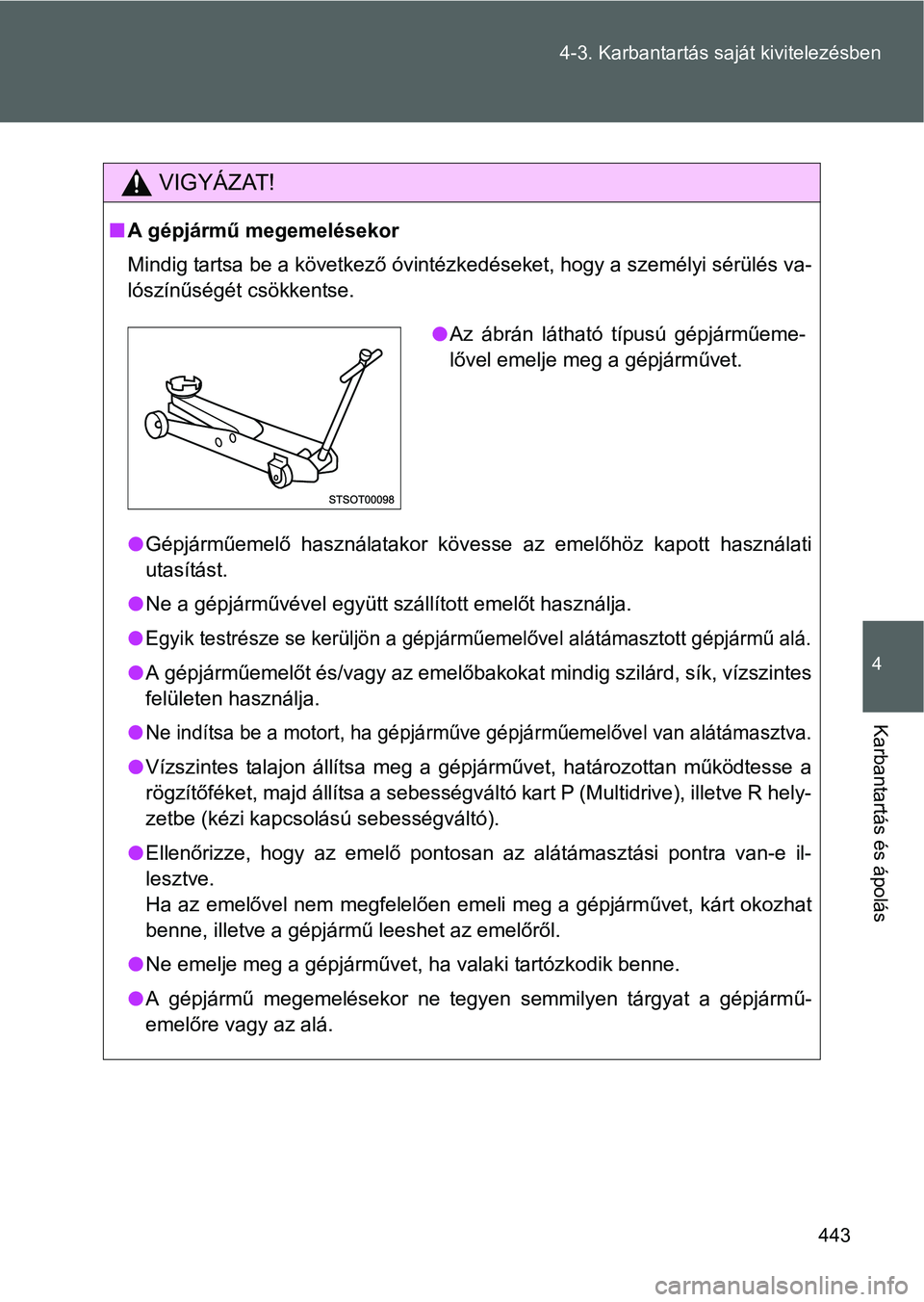

Page 443 of 664

443 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
A gépjármű megemelésekor
Mindig tartsa be a következő óvintézkedéseket, hogy a személyi sérülés va-
lószínűségét csökkentse.
Gépjárműemelő használatakor kövesse az emelőhöz kapott használati
utasítást.
Ne a gépjárművével együtt szállított emelőt használja.
Egyik testrésze se kerüljön a gépjárműemelővel alátámasztott gépjármű alá.
A gépjárműemelőt és/vagy az emelőbakokat mindig szilárd, sík, vízszintes
felületen használja.
Ne indítsa be a motort, ha gépjárműve gépjárműemelővel van alátámasztva.
Vízszintes talajon állítsa meg a gépjárművet, határozottan működtesse a
rögzítőféket, majd állítsa a sebességváltó kart P (Multidrive), illetve R hely-
zetbe (kézi kapcsolású sebességváltó).
Ellenőrizze, hogy az emelő pontosan az alátámasztási pontra van-e il-
lesztve.
Ha az emelővel nem megfelelően emeli meg a gépjárművet, kárt okozhat
benne, illetve a gépjármű leeshet az emelőről.
Ne emelje meg a gépjárművet, ha valaki tartózkodik benne.
A gépjármű megemelésekor ne tegyen semmilyen tárgyat a gépjármű-
emelőre vagy az alá.
Az ábrán látható típusú gépjárműeme-
lővel emelje meg a gépjárművet.
Page 444 of 664
444
4-3. Karbantartás saját kivitelezésben
Motortér
Benzinmotor
Ablakmosófolyadék-
tartály (459. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály (452. o.)
Olajszintmérő
pálca (447. o.)
Motorolaj-betöltőnyílás
zárósapka (449. o.)Biztosítékdoboz (485. o.)
Akkumulátor (455. o.)
Elektromos hűtőventilátor
Kondenzátor (454. o.)
Hűtő(454. o.)
Page 445 of 664
445 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Dízelmotor
Ablakmosófolyadék-
tartály (459. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály (452. o.)
Motorolaj-betöltőnyílás
zárósapka (449. o.)
Olajszintmérő
pálca (447. o.)Üzemanyagszűrő(460. o.)
Biztosítékdoboz (485. o.)
Akkumulátor (455. o.)
Kondenzátor (454. o.)
Elektromos hűtőventilátorok
Töltőlevegő-hűtő(454. o.)
Hűtő(454. o.)
Page 446 of 664
446 4-3. Karbantartás saját kivitelezésben
Motortérburkolat
A motortérburkolat eltávolítása
A rögzítők behelyezése
Nyomja felfele a középső részt
Helyezze be
Nyomja meg
FIGYELEM
A motortérburkolat visszaszerelése után
Győződjön meg arról, hogy a burkolat biztonságosan lett-e az eredeti helyé-
re rögzítve.
Page 447 of 664
447 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Motorolaj
A motor üzemi hőmérsékletén, de leállított motor mellett, az olajszint-
mérő pálca segítségével ellenőrizze az olajszintet.
A motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és
leállítása után várjon 5 percnél tovább, hogy az olaj vissza-
folyhasson az olajteknőbe.
Húzza ki az olajszintmérő pálcát, vége alá rongyot tartva.
Benzinmotor
Dízelmotor
Törölje tisztára a nívópálcát.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
Page 448 of 664
448 4-3. Karbantartás saját kivitelezésben
Újra helyezze be teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze
meg az olajszintet a pálca végén.
Benzinmotor
Alacsony töltöttség
Normál
Magas
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Dízelmotor
Alacsony töltöttség
Normál
Magas
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Törölje meg az olajszintmérő pálcát, és helyezze be újra.LÉPÉS4.
LÉPÉS5.
LÉPÉS6.
Page 449 of 664
449 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Motorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motorban
van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszközöket.
Az óramutató járásával ellentétesen forgatva, vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellen-
őrizve.
Az óramutató járásával megegyező irányba forgatva, helyez-
ze fel az olajbetöltőnyílás-zárósapkát.
Motorolaj
kiválasztása622. o.
Olajmennyiség
(Alacsony Te l e ) Benzinmotor
1,5 L (1,6 qt., 1,3 Imp.qt.)
Dízelmotor
1,2 L (1,3 qt., 1,1 Imp.qt.)
Tartozékok Tiszta tölcsér
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

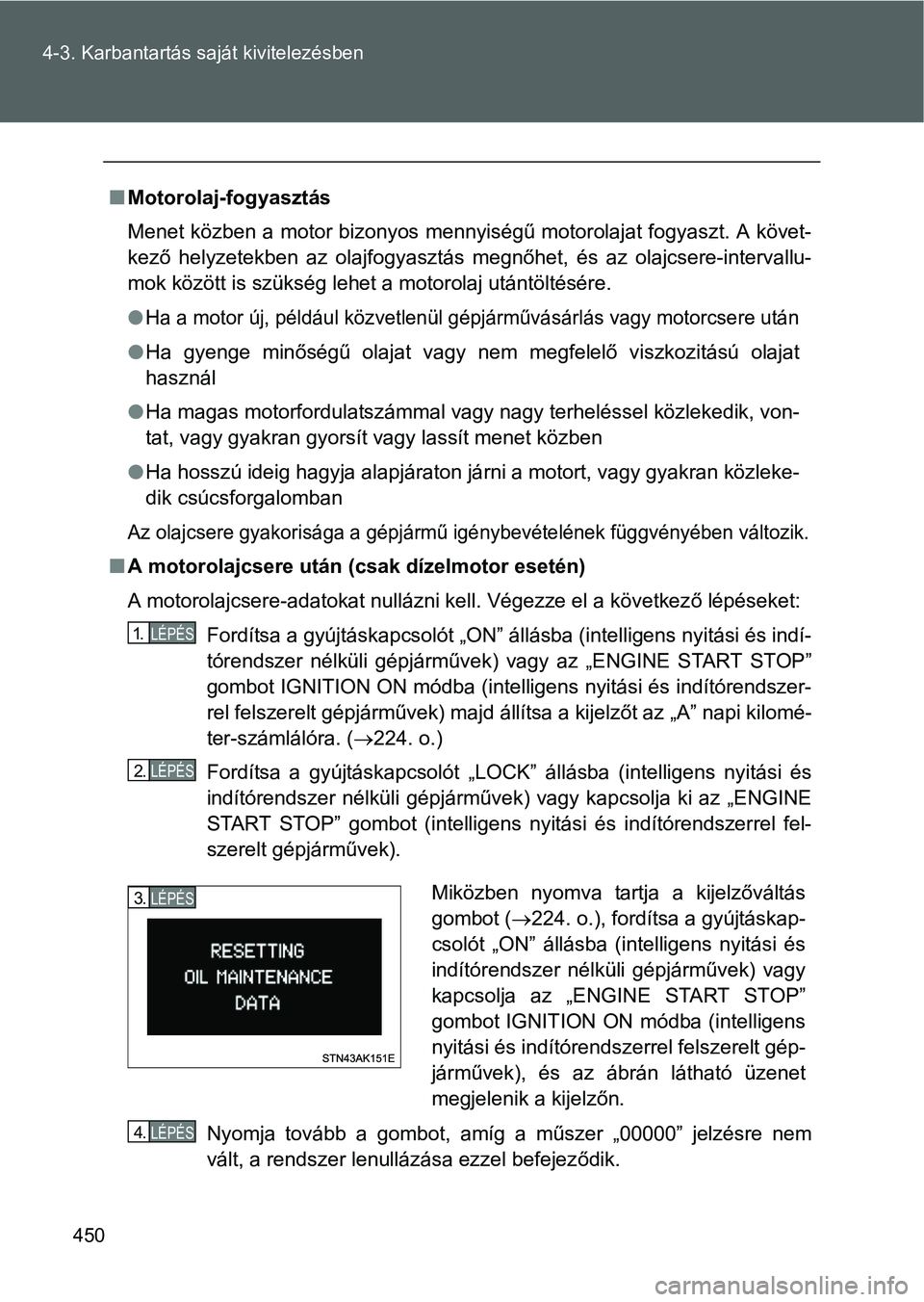

Page 450 of 664

450 4-3. Karbantartás saját kivitelezésben
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésére.
Ha a motor új, például közvetlenül gépjárművásárlás vagy motorcsere után
Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olajat
használ
Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, von-
tat, vagy gyakran gyorsít vagy lassít menet közben
Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közleke-
dik csúcsforgalomban
Az olajcsere gyakorisága a gépjármű igénybevételének függvényében változik.
A motorolajcsere után (csak dízelmotor esetén)
A motorolajcsere-adatokat nullázni kell. Végezze el a következő lépéseket:
Fordítsa a gyújtáskapcsolót „ON” állásba (intelligens nyitási és indí-
tórendszer nélküli gépjárművek) vagy az „ENGINE START STOP”
gombot IGNITION ON módba (intelligens nyitási és indítórendszer-
rel felszerelt gépjárművek) majd állítsa a kijelzőt az „A” napi kilomé-
ter-számlálóra. (224. o.)
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek) vagy kapcsolja ki az „ENGINE
START STOP” gombot (intelligens nyitási és indítórendszerrel fel-
szerelt gépjárművek).
Nyomja tovább a gombot, amíg a műszer „00000” jelzésre nem
vált, a rendszer lenullázása ezzel befejeződik.
LÉPÉS1.
LÉPÉS2.
Miközben nyomva tartja a kijelzőváltás
gombot (224. o.), fordítsa a gyújtáskap-
csolót „ON” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek) vagy
kapcsolja az „ENGINE START STOP”
gombot IGNITION ON módba (intelligens
nyitási és indítórendszerrel felszerelt gép-
járművek), és az ábrán látható üzenet
megjelenik a kijelzőn.LÉPÉS3.
LÉPÉS4.
