TOYOTA VERSO 2016 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2016, Model line: VERSO, Model: TOYOTA VERSO 2016Pages: 664, PDF Size: 47.95 MB
Page 451 of 664

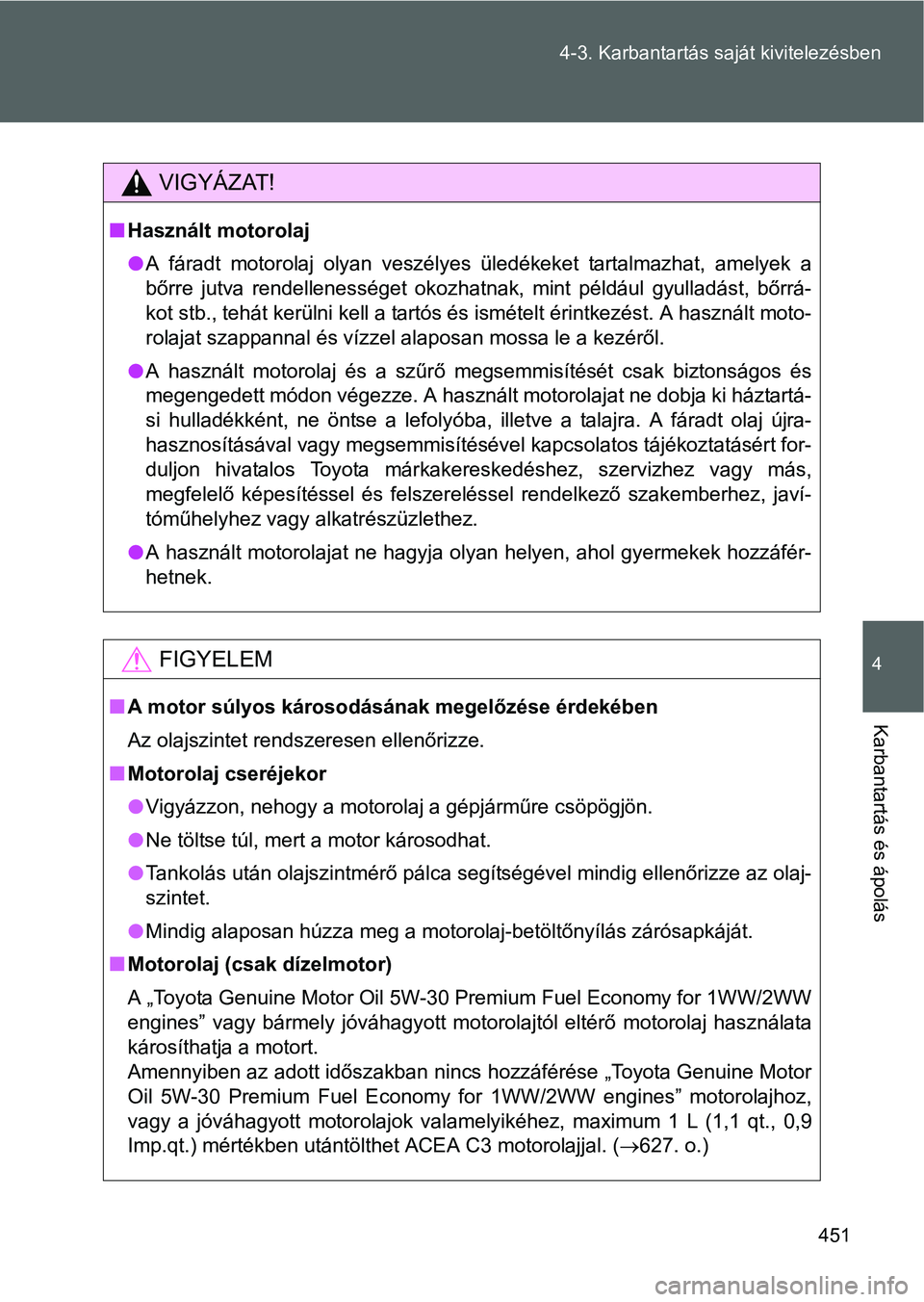

451 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladást, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt moto-
rolajat szappannal és vízzel alaposan mossa le a kezéről.
A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki háztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra. A fáradt olaj újra-
hasznosításával vagy megsemmisítésével kapcsolatos tájékoztatásért for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez, javí-
tóműhelyhez vagy alkatrészüzlethez.
A használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáfér-
hetnek.
FIGYELEM
A motor súlyos károsodásának megelőzése érdekében
Az olajszintet rendszeresen ellenőrizze.
Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
Ne töltse túl, mert a motor károsodhat.
Tankolás után olajszintmérő pálca segítségével mindig ellenőrizze az olaj-
szintet.
Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkáját.
Motorolaj (csak dízelmotor)
A „Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/2WW
engines” vagy bármely jóváhagyott motorolajtól eltérő motorolaj használata
károsíthatja a motort.
Amennyiben az adott időszakban nincs hozzáférése „Toyota Genuine Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines” motorolajhoz,
vagy a jóváhagyott motorolajok valamelyikéhez, maximum 1 L (1,1 qt., 0,9
Imp.qt.) mértékben utántölthet ACEA C3 motorolajjal. (627. o.)
Page 452 of 664

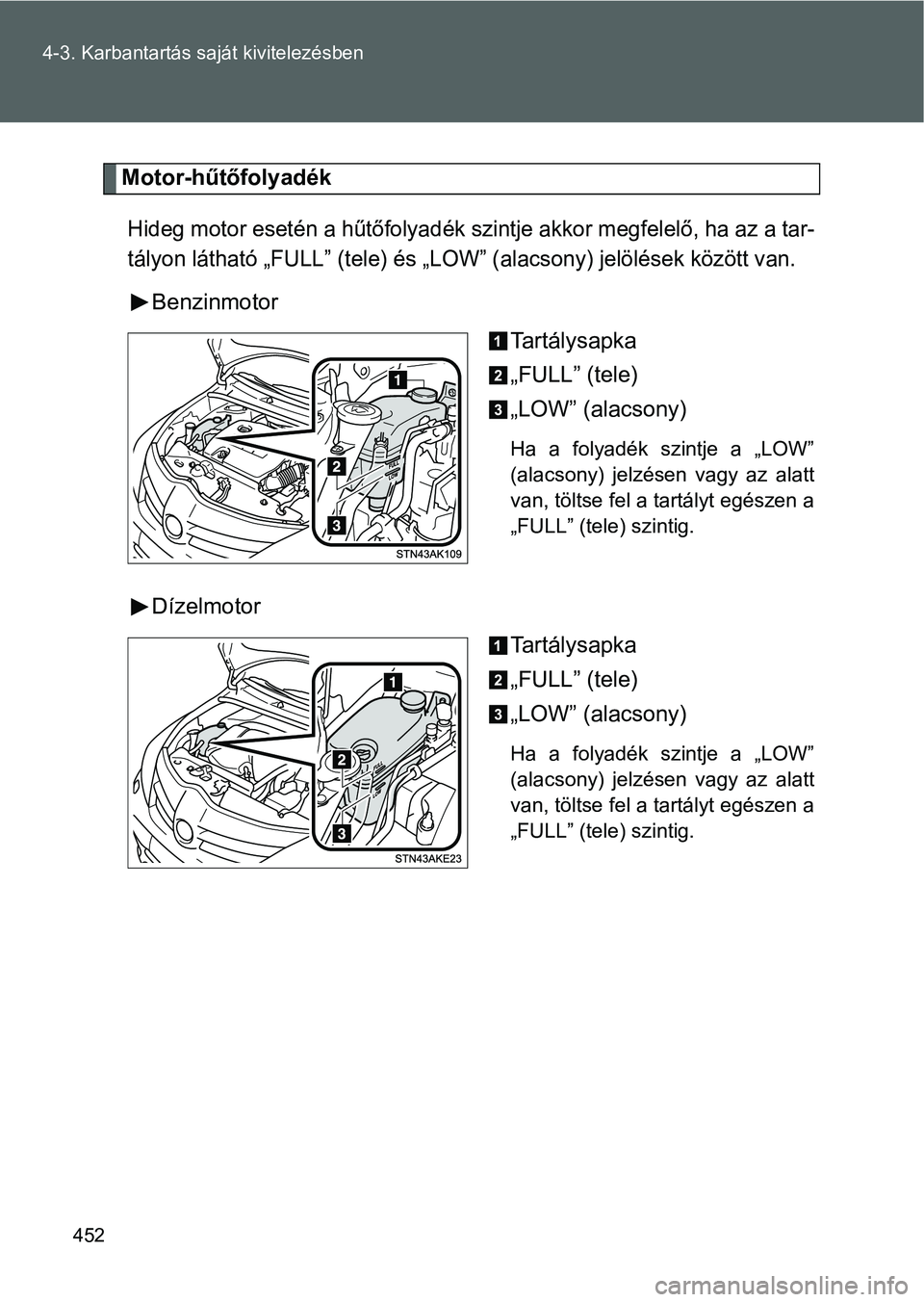

452 4-3. Karbantartás saját kivitelezésben
Motor-hűtőfolyadék
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha az a tar-
tályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között van.
Benzinmotor
Tartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.
Dízelmotor
Tartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.
Page 453 of 664

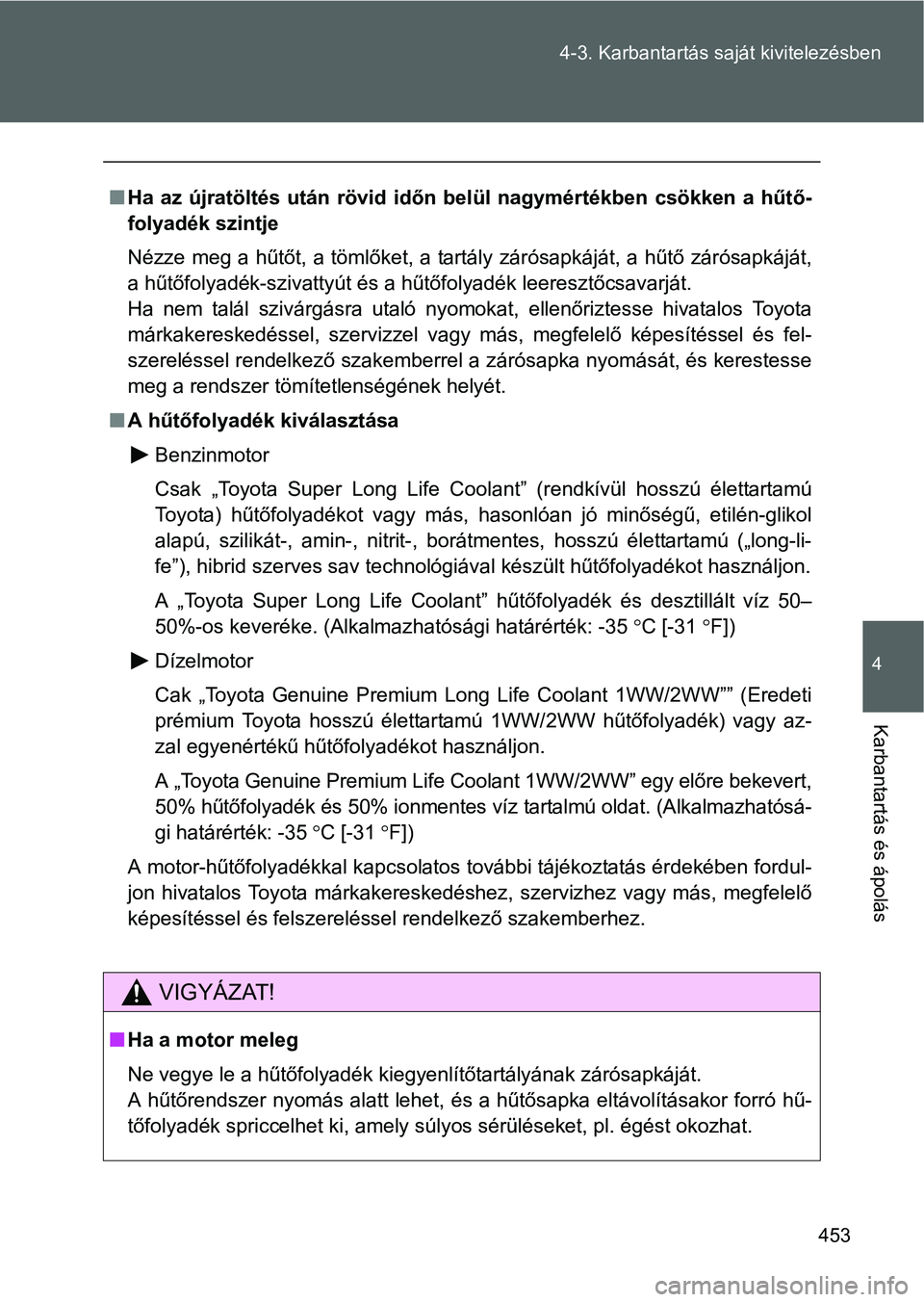

453 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Ha az újratöltés után rövid időn belül nagymértékben csökken a hűtő-
folyadék szintje
Nézze meg a hűtőt, a tömlőket, a tartály zárósapkáját, a hűtő zárósapkáját,
a hűtőfolyadék-szivattyút és a hűtőfolyadék leeresztőcsavarját.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberrel a zárósapka nyomását, és kerestesse
meg a rendszer tömítetlenségének helyét.
A hűtőfolyadék kiválasztása
Benzinmotor
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú
To y o t a ) hűtőfolyadékot vagy más, hasonlóan jó minőségű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-li-
fe”), hibrid szerves sav technológiával készült hűtőfolyadékot használjon.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–
50%-os keveréke. (Alkalmazhatósági határérték: -35C [-31F])
Dízelmotor
Cak „Toyota Genuine Premium Long Life Coolant 1WW/2WW”” (Eredeti
prémium Toyota hosszú élettartamú 1WW/2WW hűtőfolyadék) vagy az-
zal egyenértékű hűtőfolyadékot használjon.
A „Toyota Genuine Premium Life Coolant 1WW/2WW” egy előre bekevert,
50% hűtőfolyadék és 50% ionmentes víz tartalmú oldat. (Alkalmazhatósá-
gi határérték: -35C [-31F])
A motor-h
űtőfolyadékkal kapcsolatos további tájékoztatás érdekében fordul-
jon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakemberhez.
VIGYÁZAT!
Ha a motor meleg
Ne vegye le a hűtőfolyadék kiegyenlítőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.
Page 454 of 664

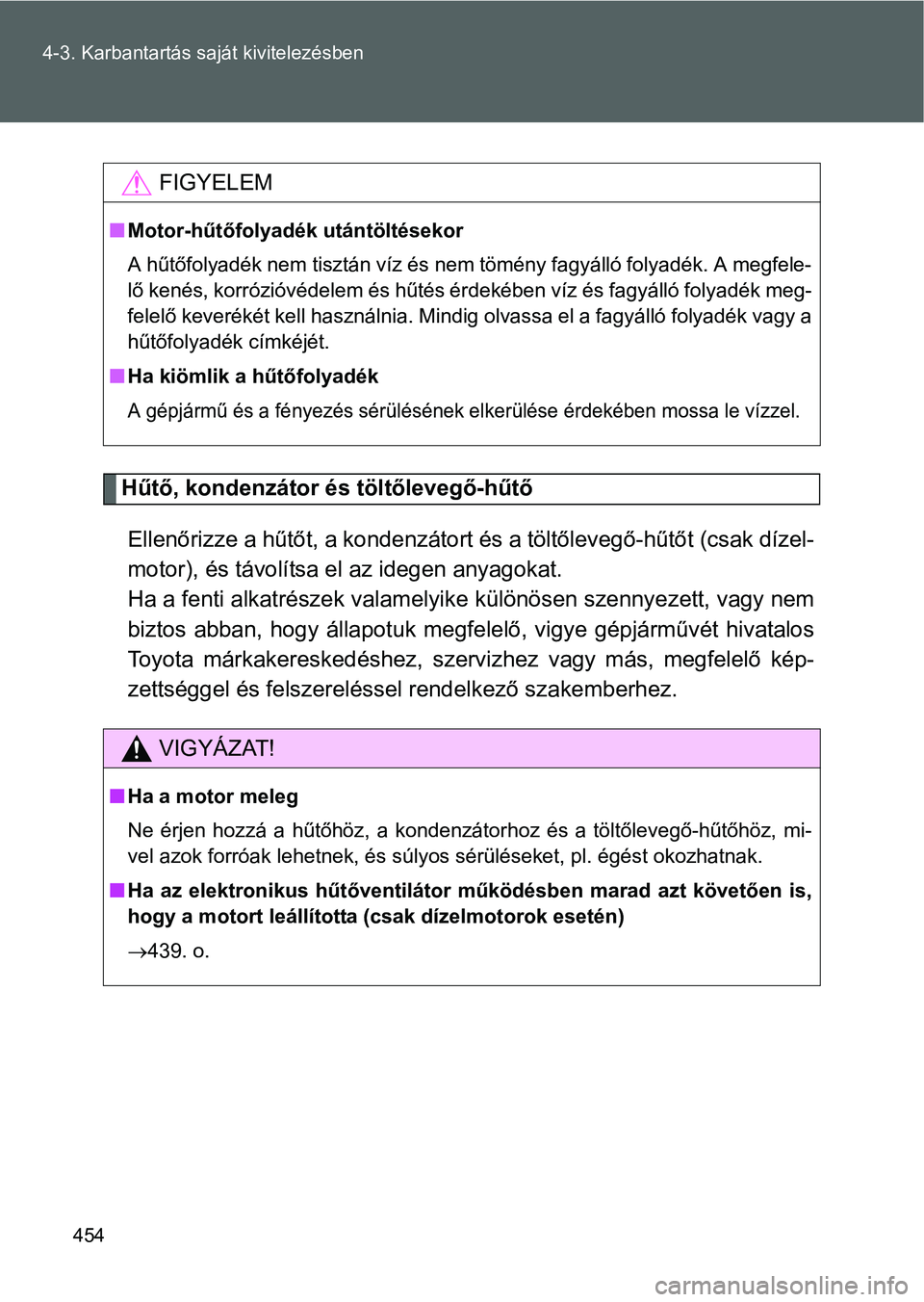

454 4-3. Karbantartás saját kivitelezésben
Hűtő, kondenzátor és töltőlevegő-hűtő
Ellenőrizze a hűtőt, a kondenzátort és a töltőlevegő-hűtőt (csak dízel-
motor), és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfelelő, vigye gépjárművét hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelelő kép-
zettséggel és felszereléssel rendelkező szakemberhez.
FIGYELEM
Motor-hűtőfolyadék utántöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfele-
lő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló folyadék meg-
felelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le vízzel.
VIGYÁZAT!
Ha a motor meleg
Ne érjen hozzá a hűtőhöz, a kondenzátorhoz és a töltőlevegő-hűtőhöz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. égést okozhatnak.
Ha az elektronikus hűtőventilátor működésben marad azt követően is,
hogy a motort leállította (csak dízelmotorok esetén)
439. o.
Page 455 of 664

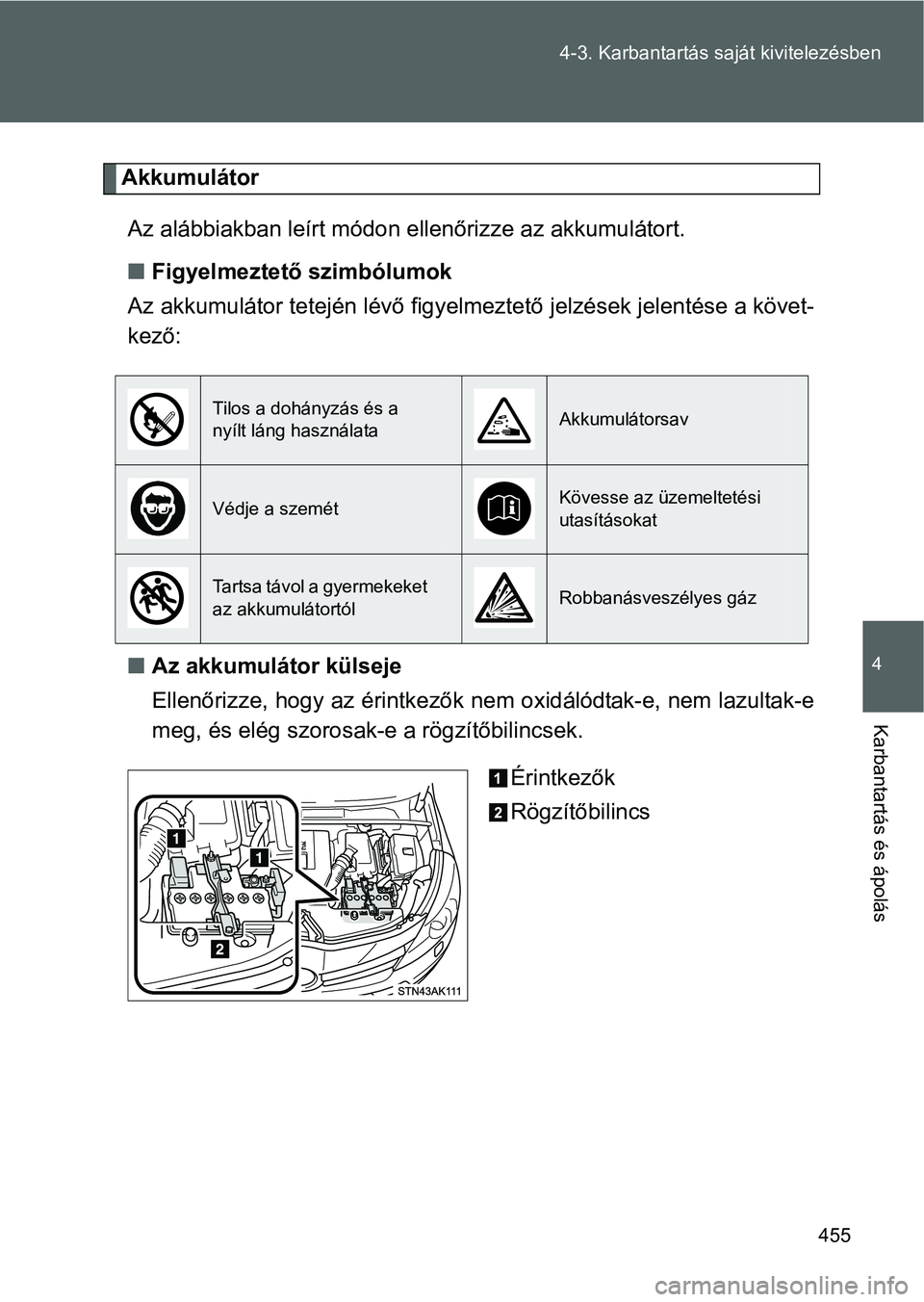

455 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Akkumulátor
Az alábbiakban leírt módon ellenőrizze az akkumulátort.
Figyelmeztető szimbólumok
Az akkumulátor tetején lévő figyelmeztető jelzések jelentése a követ-
kező:
Az akkumulátor külseje
Ellenőrizze, hogy az érintkezők nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
Tilos a dohányzás és a
nyílt láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermekeket
az akkumulátortólRobbanásveszélyes gáz
Page 456 of 664

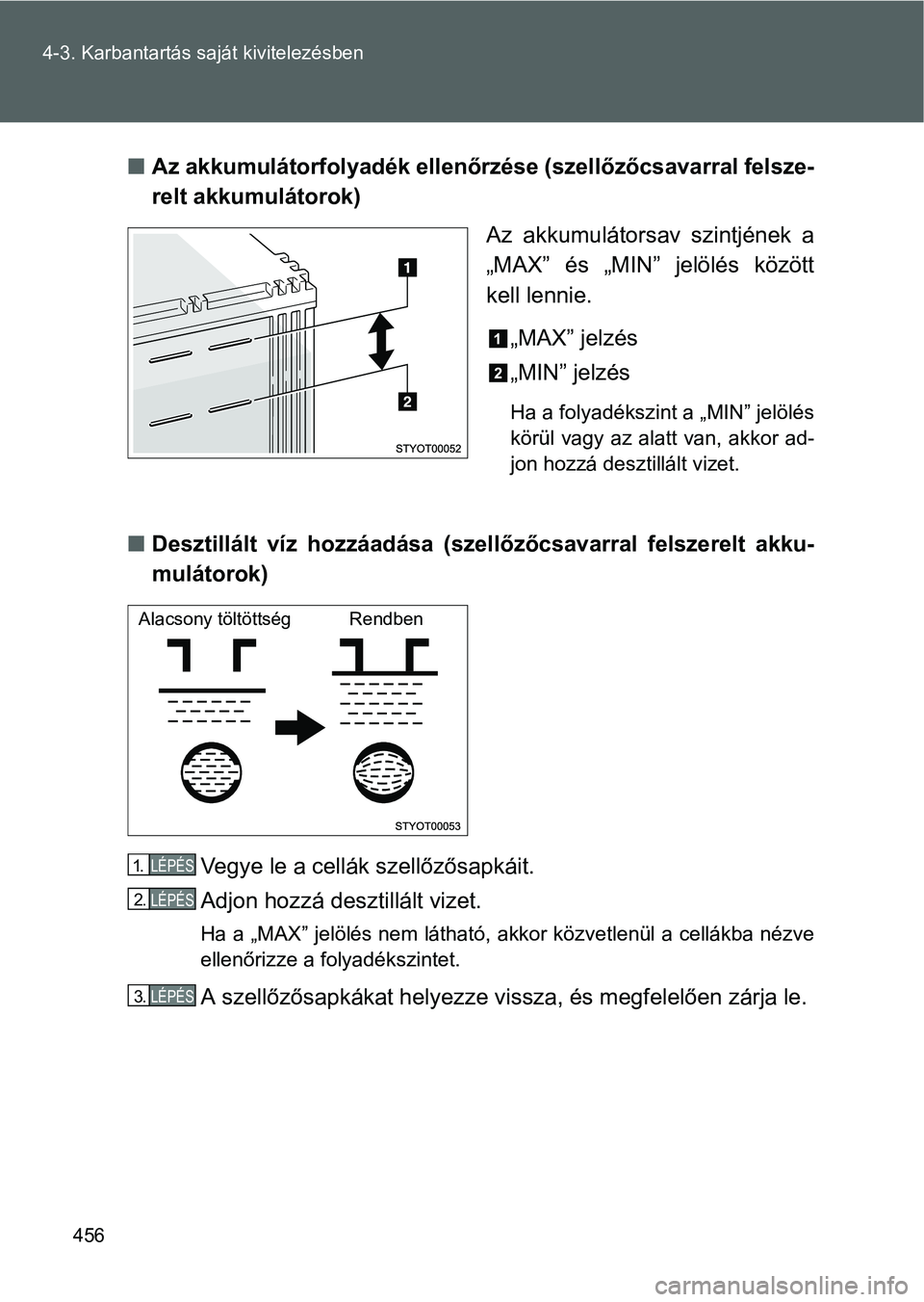

456 4-3. Karbantartás saját kivitelezésben
Az akkumulátorfolyadék ellenőrzése (szellőzőcsavarral felsze-
relt akkumulátorok)
Az akkumulátorsav szintjének a
„MAX” és „MIN” jelölés között
kell lennie.
„MAX” jelzés
„MIN” jelzés
Ha a folyadékszint a „MIN” jelölés
körül vagy az alatt van, akkor ad-
jon hozzá desztillált vizet.
Desztillált víz hozzáadása (szellőzőcsavarral felszerelt akku-
mulátorok)
Vegye le a cellák szellőzősapkáit.
Adjon hozzá desztillált vizet.
Ha a „MAX” jelölés nem látható, akkor közvetlenül a cellákba nézve
ellenőrizze a folyadékszintet.
A szellőzősapkákat helyezze vissza, és megfelelően zárja le.
Alacsony töltöttség Rendben
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
Page 457 of 664

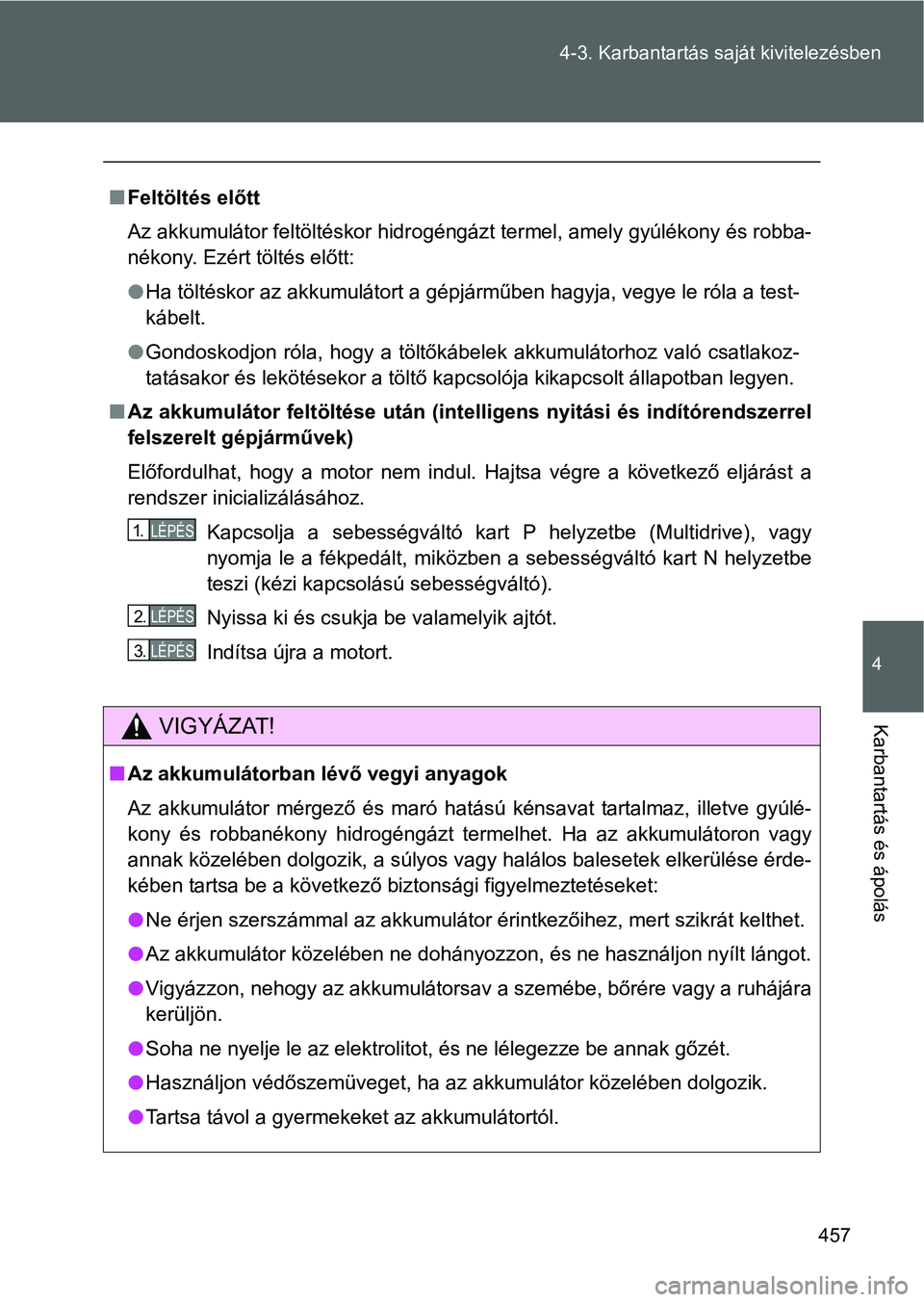

457 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Feltöltés előtt
Az akkumulátor feltöltéskor hidrogéngázt termel, amely gyúlékony és robba-
nékony. Ezért töltés előtt:
Ha töltéskor az akkumulátort a gépjárműben hagyja, vegye le róla a test-
kábelt.
Gondoskodjon róla, hogy a töltőkábelek akkumulátorhoz való csatlakoz-
tatásakor és lekötésekor a töltő kapcsolója kikapcsolt állapotban legyen.
Az akkumulátor feltöltése után (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek)
Előfordulhat, hogy a motor nem indul. Hajtsa végre a következő eljárást a
rendszer inicializálásához.
Kapcsolja a sebességváltó kart P helyzetbe (Multidrive), vagy
nyomja le a fékpedált, miközben a sebességváltó kart N helyzetbe
teszi (kézi kapcsolású sebességváltó).
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a motort.
VIGYÁZAT!
Az akkumulátorban lévő vegyi anyagok
Az akkumulátor mérgező és maró hatású kénsavat tartalmaz, illetve gyúlé-
kony és robbanékony hidrogéngázt termelhet. Ha az akkumulátoron vagy
annak közelében dolgozik, a súlyos vagy halálos balesetek elkerülése érde-
kében tartsa be a következő biztonsági figyelmeztetéseket:
Ne érjen szerszámmal az akkumulátor érintkezőihez, mert szikrát kelthet.
Az akkumulátor közelében ne dohányozzon, és ne használjon nyílt lángot.
Vigyázzon, nehogy az akkumulátorsav a szemébe, bőrére vagy a ruhájára
kerüljön.
Soha ne nyelje le az elektrolitot, és ne lélegezze be annak gőzét.
Használjon védőszemüveget, ha az akkumulátor közelében dolgozik.
Tartsa távol a gyermekeket az akkumulátortól.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
Page 458 of 664

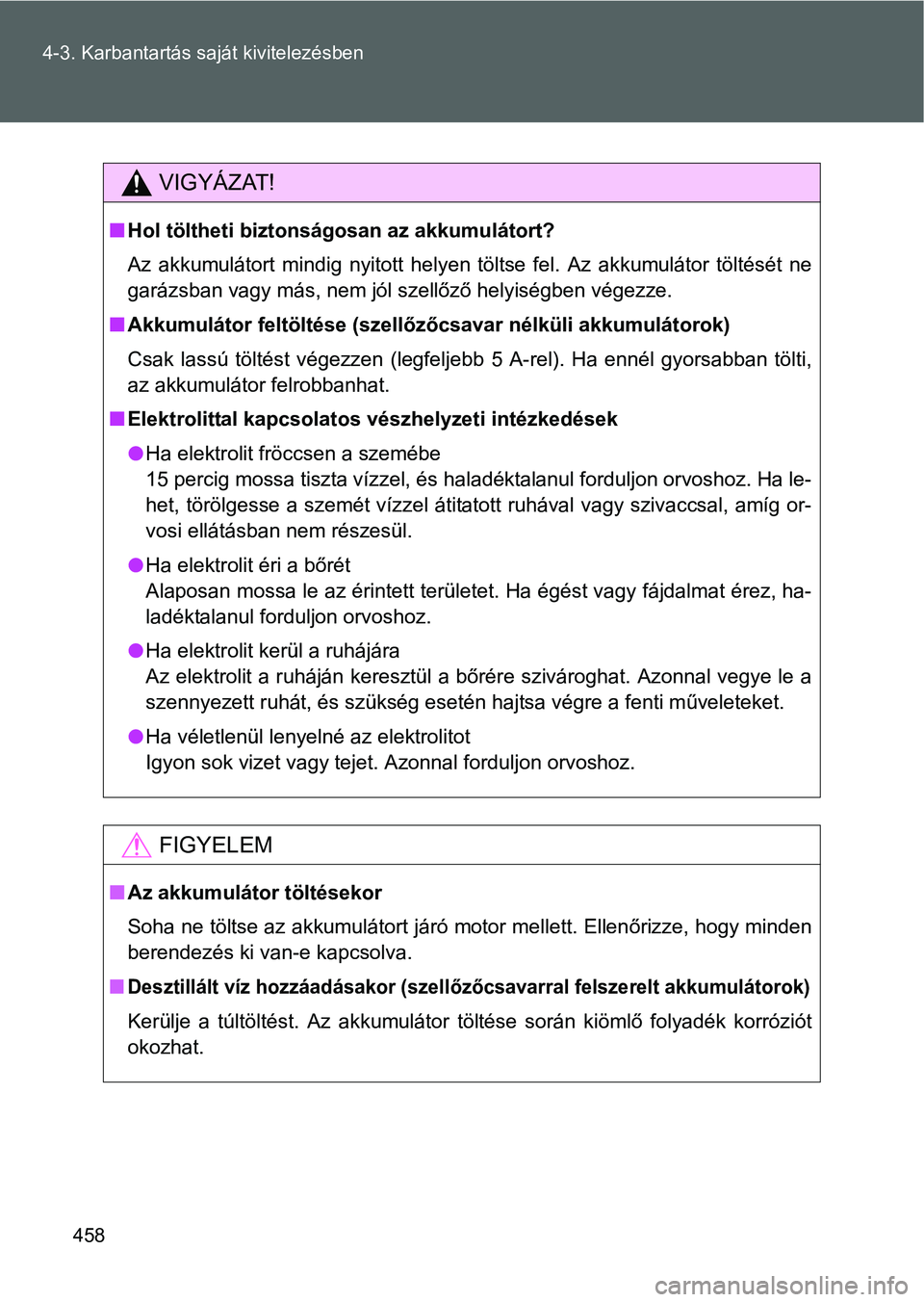

458 4-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Hol töltheti biztonságosan az akkumulátort?
Az akkumulátort mindig nyitott helyen töltse fel. Az akkumulátor töltését ne
garázsban vagy más, nem jól szellőző helyiségben végezze.
Akkumulátor feltöltése (szellőzőcsavar nélküli akkumulátorok)
Csak lassú töltést végezzen (legfeljebb 5 A-rel). Ha ennél gyorsabban tölti,
az akkumulátor felrobbanhat.
Elektrolittal kapcsolatos vészhelyzeti intézkedések
Ha elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccsal, amíg or-
vosi ellátásban nem részesül.
Ha elektrolit éri a bőrét
Alaposan mossa le az érintett területet. Ha égést vagy fájdalmat érez, ha-
ladéktalanul forduljon orvoshoz.
Ha elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
Ha véletlenül lenyelné az elektrolitot
Igyon sok vizet vagy tejet. Azonnal forduljon orvoshoz.
FIGYELEM
Az akkumulátor töltésekor
Soha ne töltse az akkumulátort járó motor mellett. Ellenőrizze, hogy minden
berendezés ki van-e kapcsolva.
Desztillált víz hozzáadásakor (szellőzőcsavarral felszerelt akkumulátorok)
Kerülje a túltöltést. Az akkumulátor töltése során kiömlő folyadék korróziót
okozhat.
Page 459 of 664

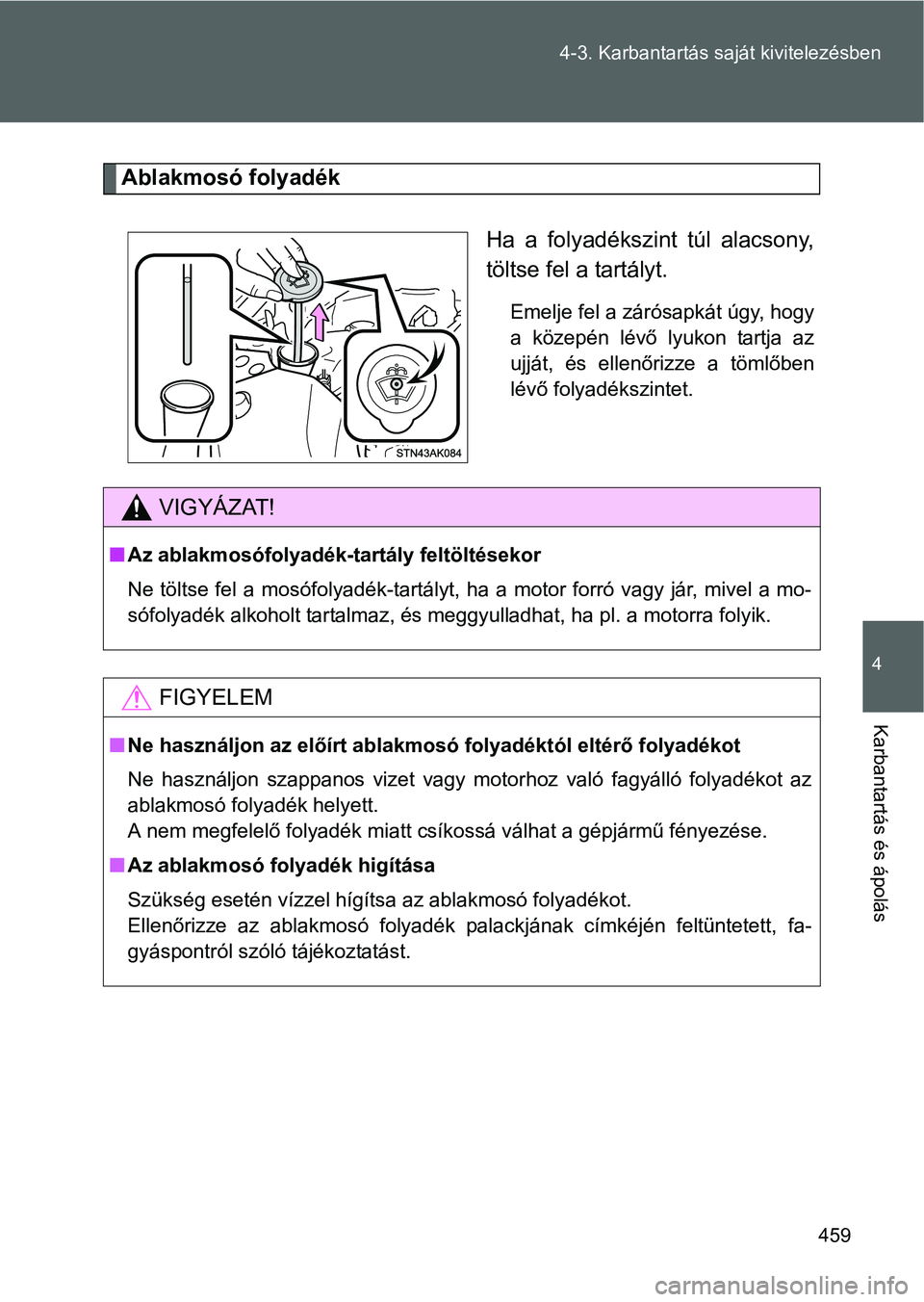

459 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Ablakmosó folyadék
Ha a folyadékszint túl alacsony,
töltse fel a tartályt.
Emelje fel a zárósapkát úgy, hogy
a közepén lévő lyukon tartja az
ujját, és ellenőrizze a tömlőben
lévő folyadékszintet.
VIGYÁZAT!
Az ablakmosófolyadék-tartály feltöltésekor
Ne töltse fel a mosófolyadék-tartályt, ha a motor forró vagy jár, mivel a mo-
sófolyadék alkoholt tartalmaz, és meggyulladhat, ha pl. a motorra folyik.
FIGYELEM
Ne használjon az előírt ablakmosó folyadéktól eltérő folyadékot
Ne használjon szappanos vizet vagy motorhoz való fagyálló folyadékot az
ablakmosó folyadék helyett.
A nem megfelelő folyadék miatt csíkossá válhat a gépjármű fényezése.
Az ablakmosó folyadék higítása
Szükség esetén vízzel hígítsa az ablakmosó folyadékot.
Ellenőrizze az ablakmosó folyadék palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.
Page 460 of 664

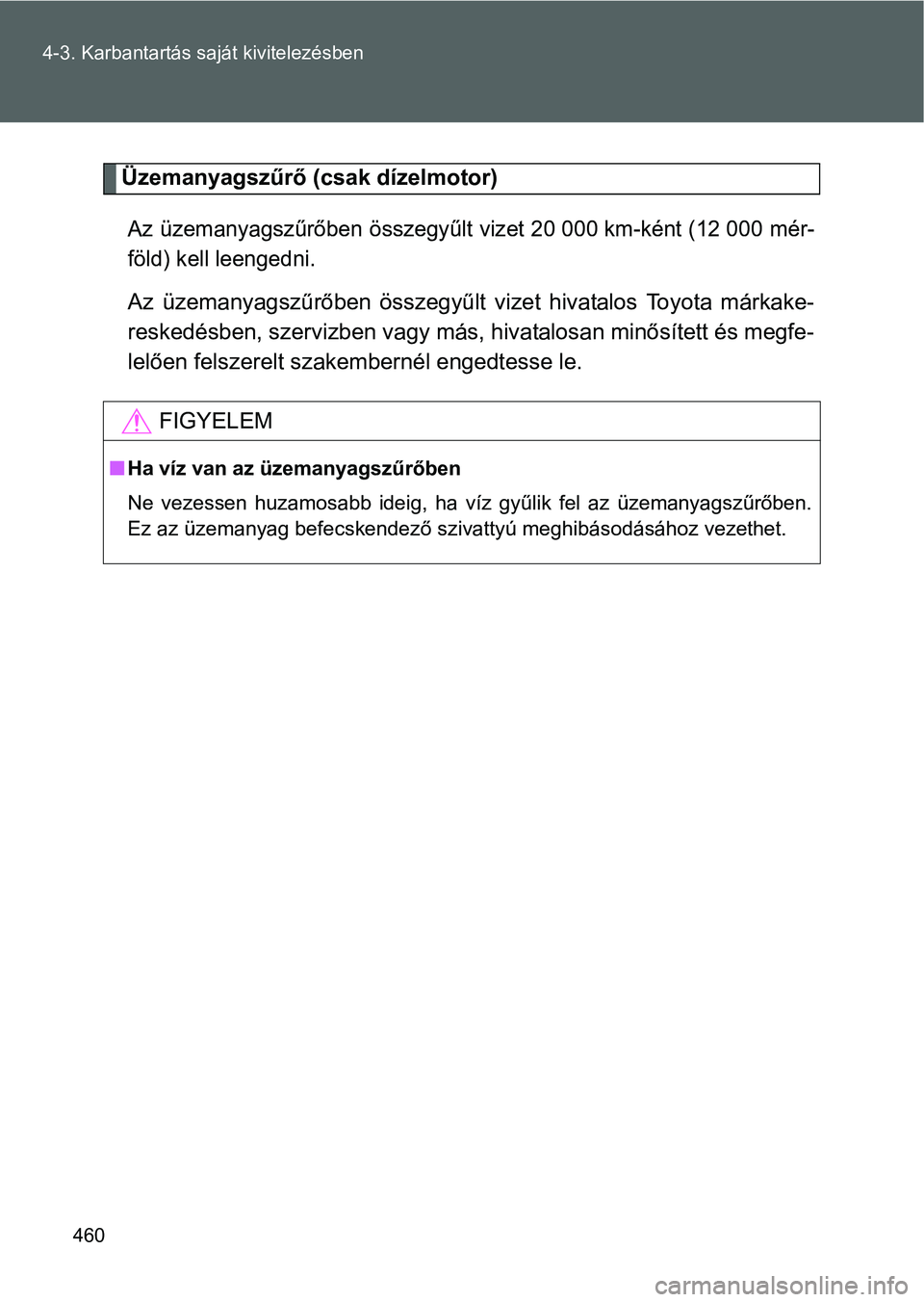

460 4-3. Karbantartás saját kivitelezésben
Üzemanyagszűrő (csak dízelmotor)
Az üzemanyagszűrőben összegyűlt vizet 20 000 km-ként (12 000 mér-
föld) kell leengedni.
Az üzemanyagszűrőben összegyűlt vizet hivatalos Toyota márkake-
reskedésben, szervizben vagy más, hivatalosan minősített és megfe-
lelően felszerelt szakembernél engedtesse le.
FIGYELEM
Ha víz van az üzemanyagszűrőben
Ne vezessen huzamosabb ideig, ha víz gyűlik fel az üzemanyagszűrőben.
Ez az üzemanyag befecskendező szivattyú meghibásodásához vezethet.
