TOYOTA VERSO 2016 Manuale de Empleo (in Spanish)

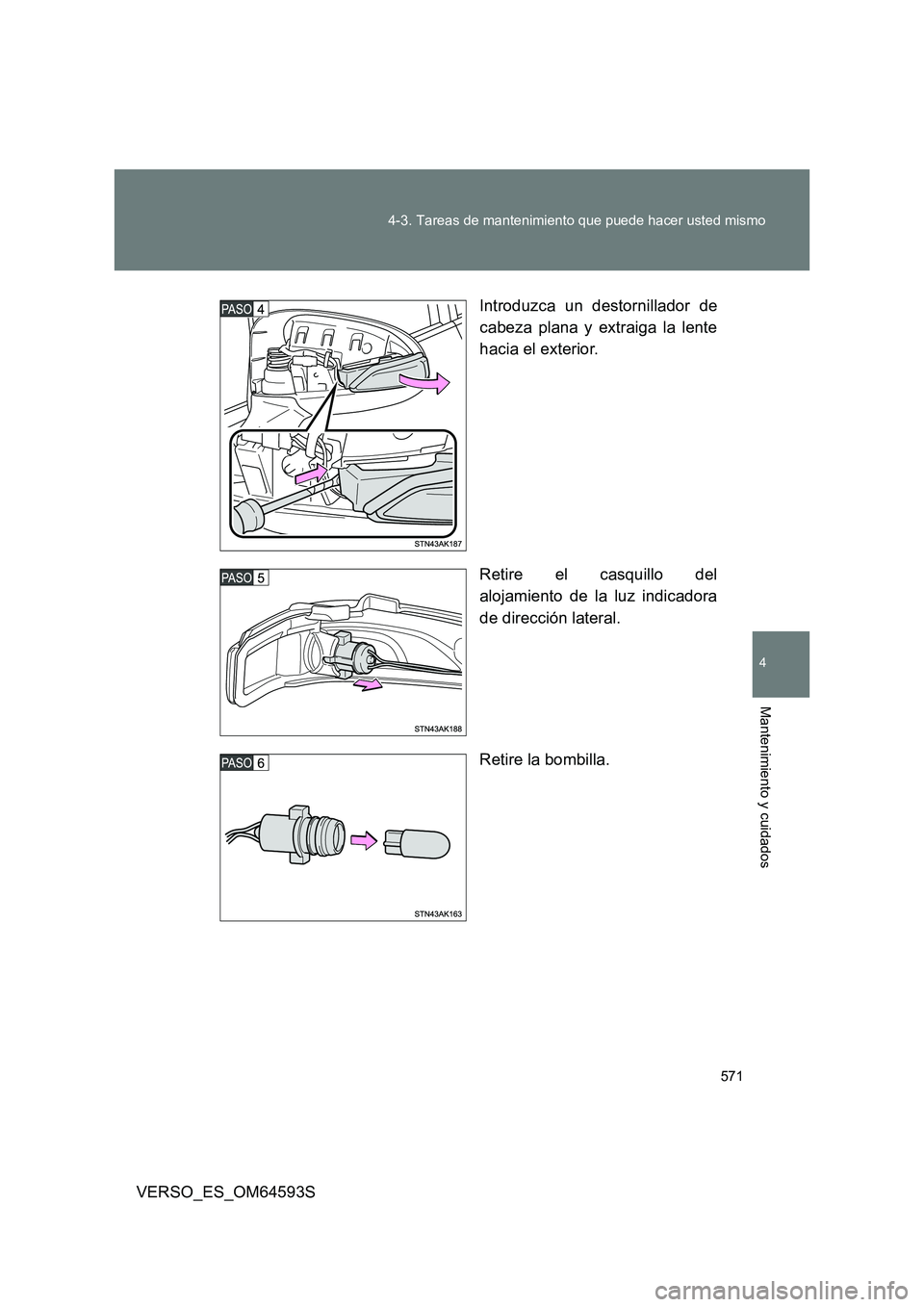

571
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.

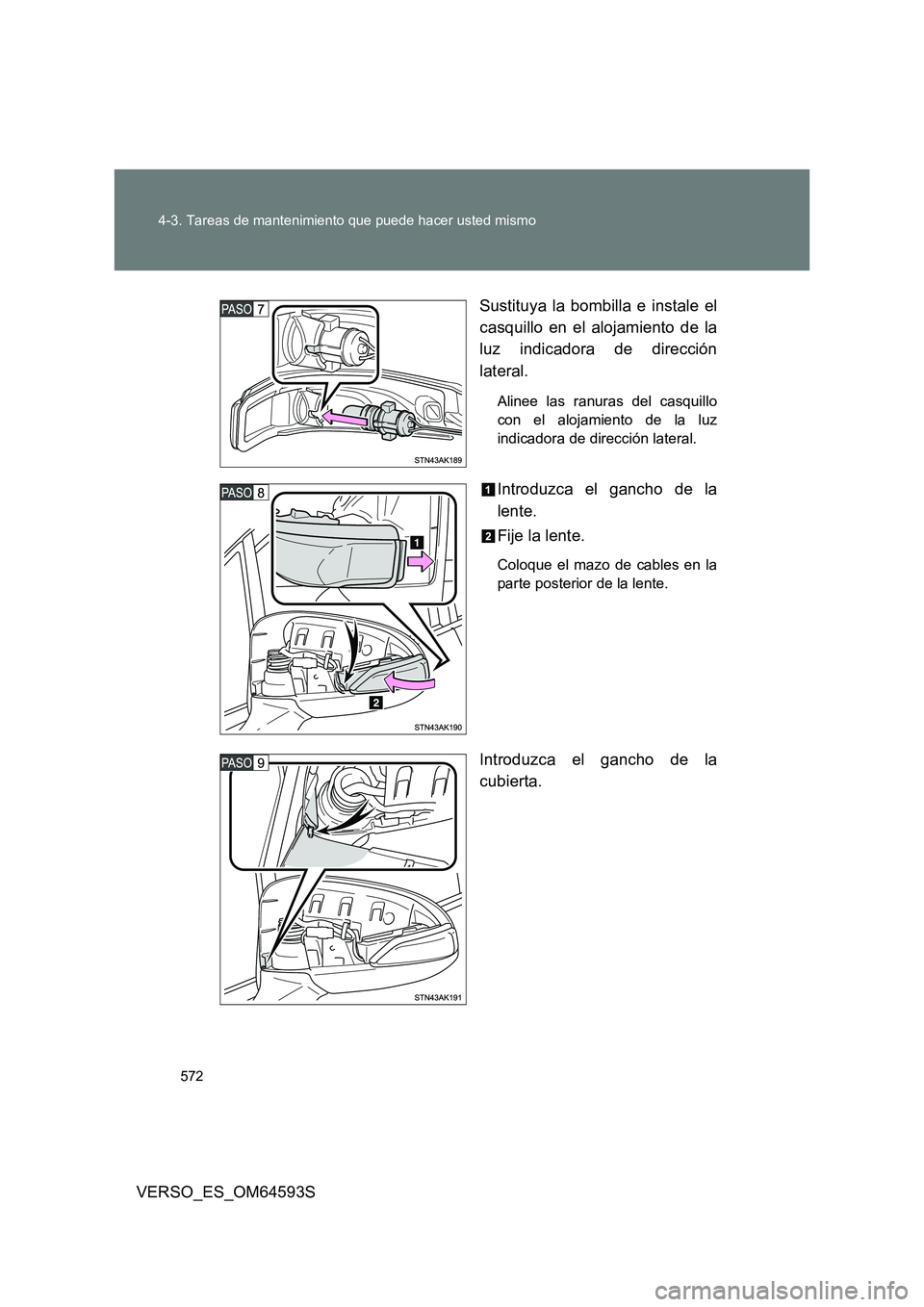

572
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo
con el alojamiento de la luz
indicadora de dirección lateral.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.

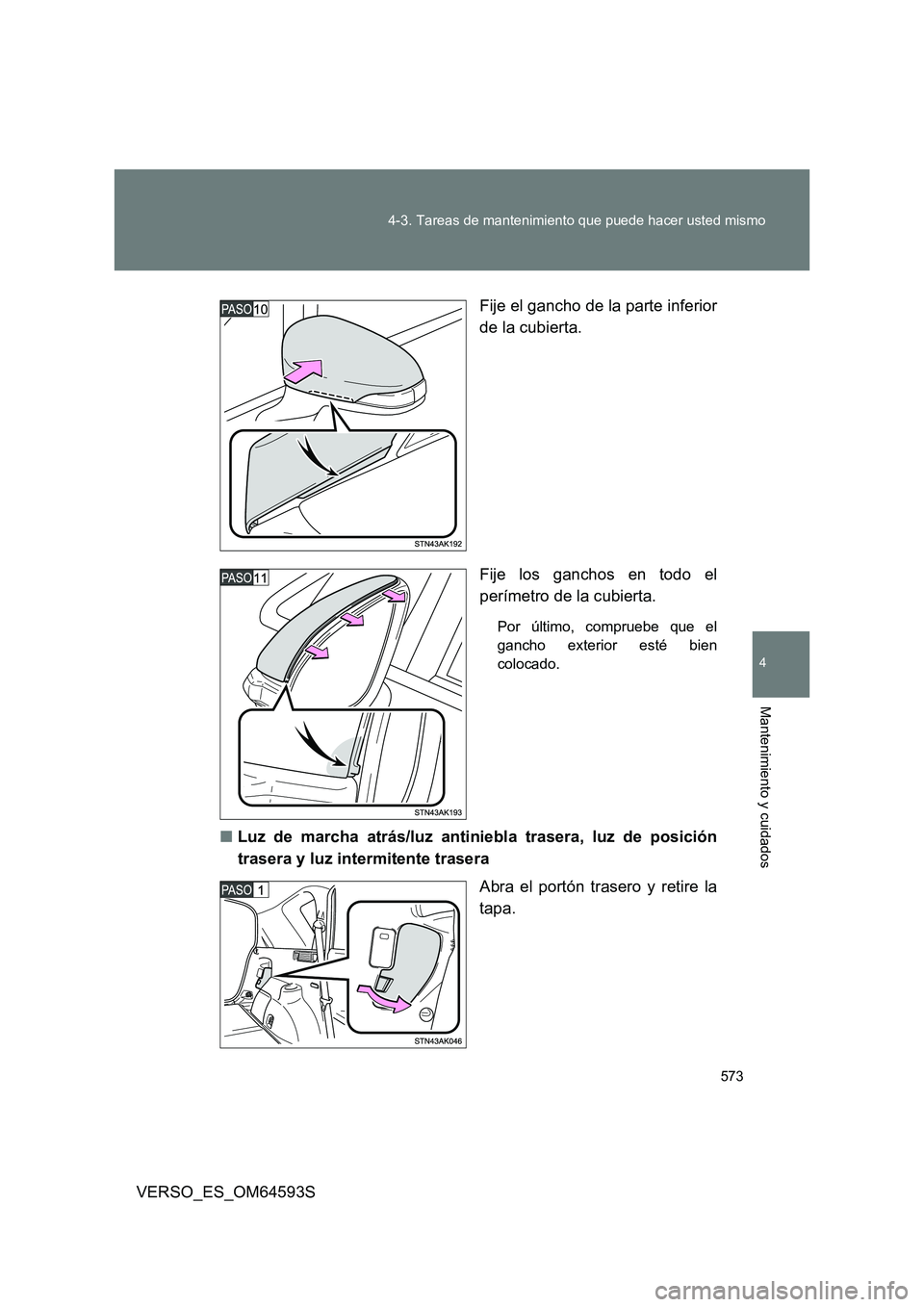

573
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Fije el gancho de la parte inferior
de la cubierta.
Fije los ganchos en todo el
perímetro de la cubierta.
Por último, compruebe que el
gancho exterior esté bien
colocado.
■ Luz de marcha atrás/luz antiniebla trasera, luz de posición
trasera y luz intermitente trasera
Abra el portón trasero y retire la
tapa.

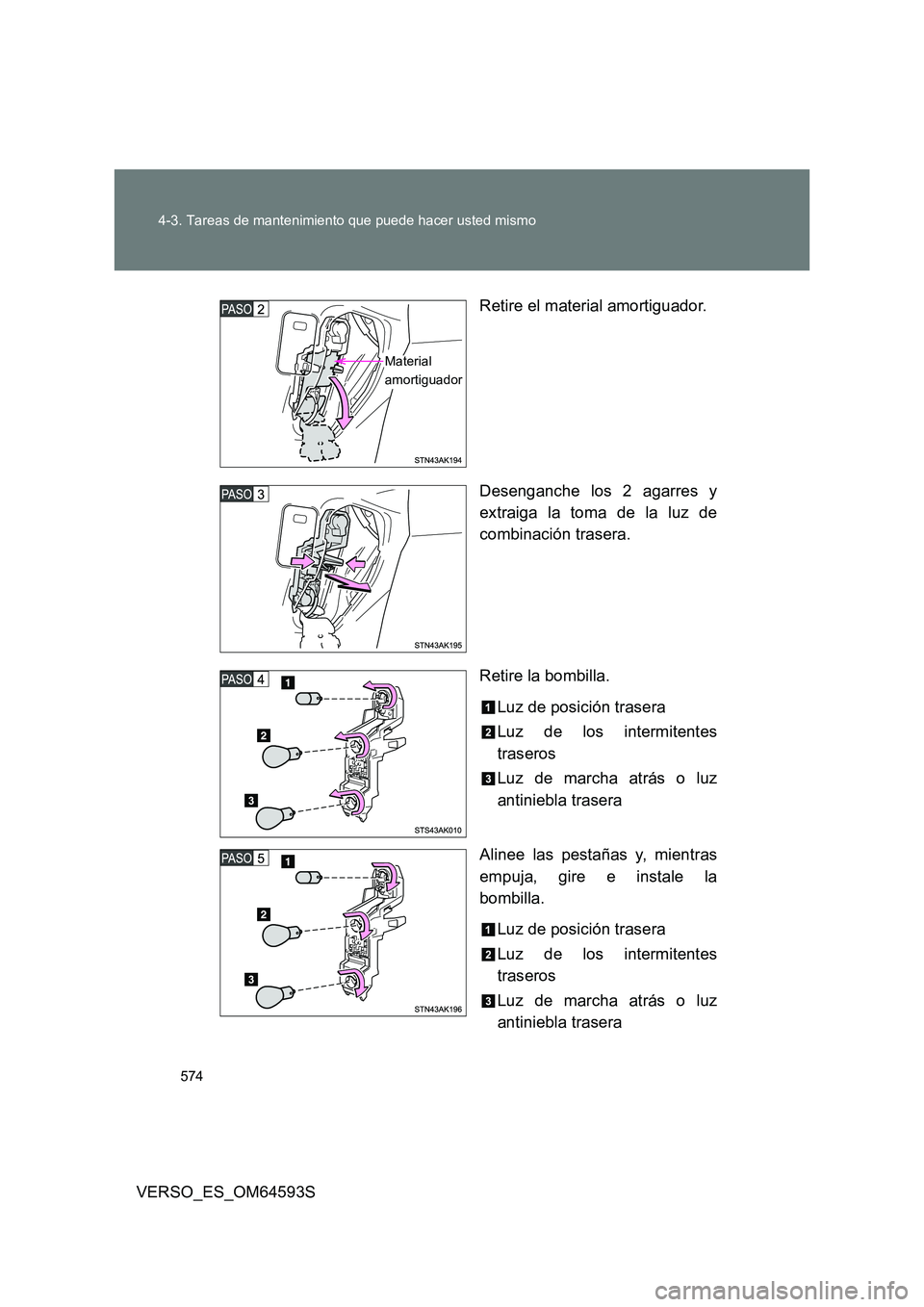

574
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Retire el material amortiguador.
Desenganche los 2 agarres y
extraiga la toma de la luz de
combinación trasera.
Retire la bombilla.
Luz de posición trasera
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Alinee las pestañas y, mientras
empuja, gire e instale la
bombilla.
Luz de posición trasera
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Material
amortiguador

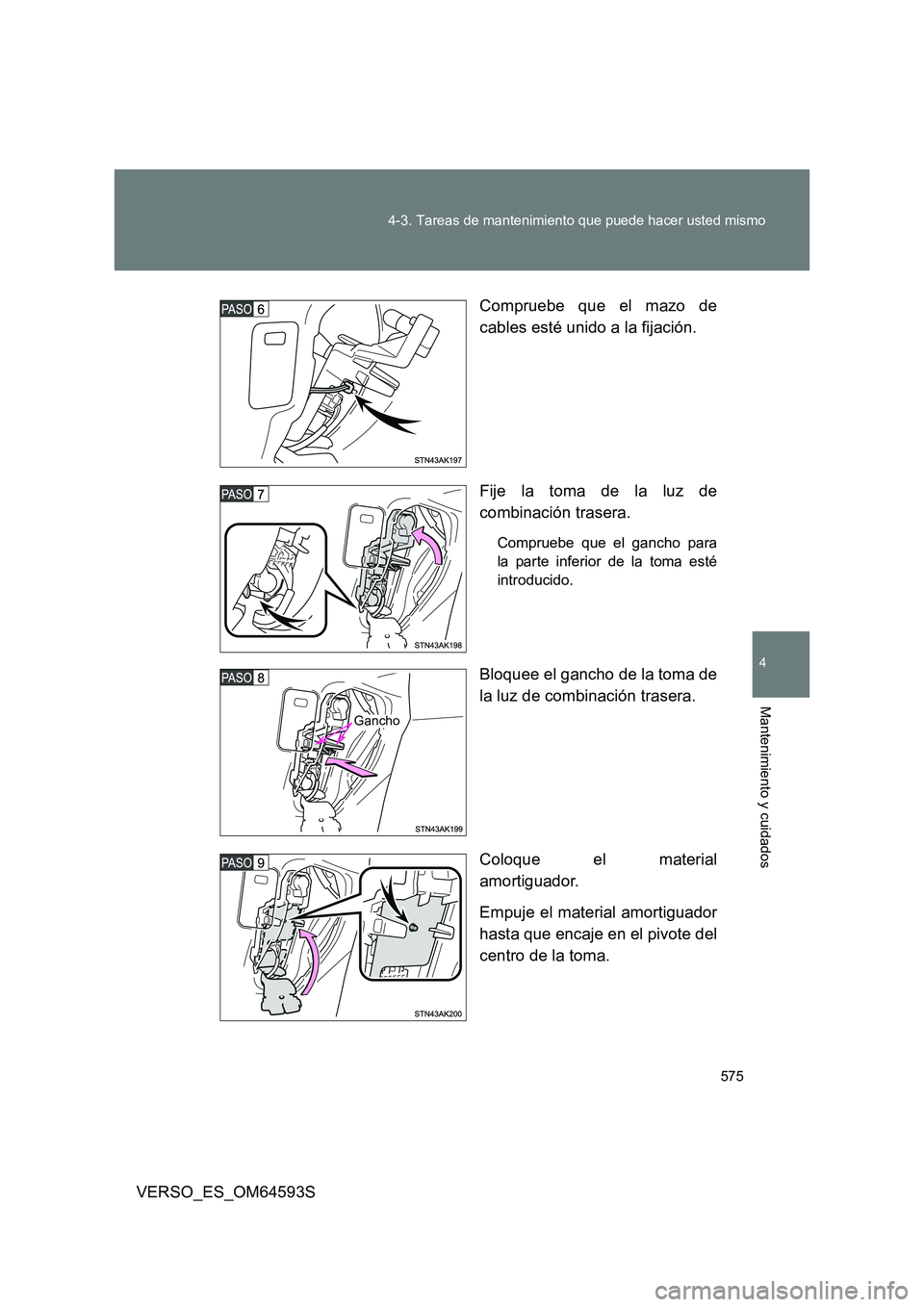

575
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Compruebe que el mazo de
cables esté unido a la fijación.
Fije la toma de la luz de
combinación trasera.
Compruebe que el gancho para
la parte inferior de la toma esté
introducido.
Bloquee el gancho de la toma de
la luz de combinación trasera.
Coloque el material
amortiguador.
Empuje el material amortiguador
hasta que encaje en el pivote del
centro de la toma.
Gancho

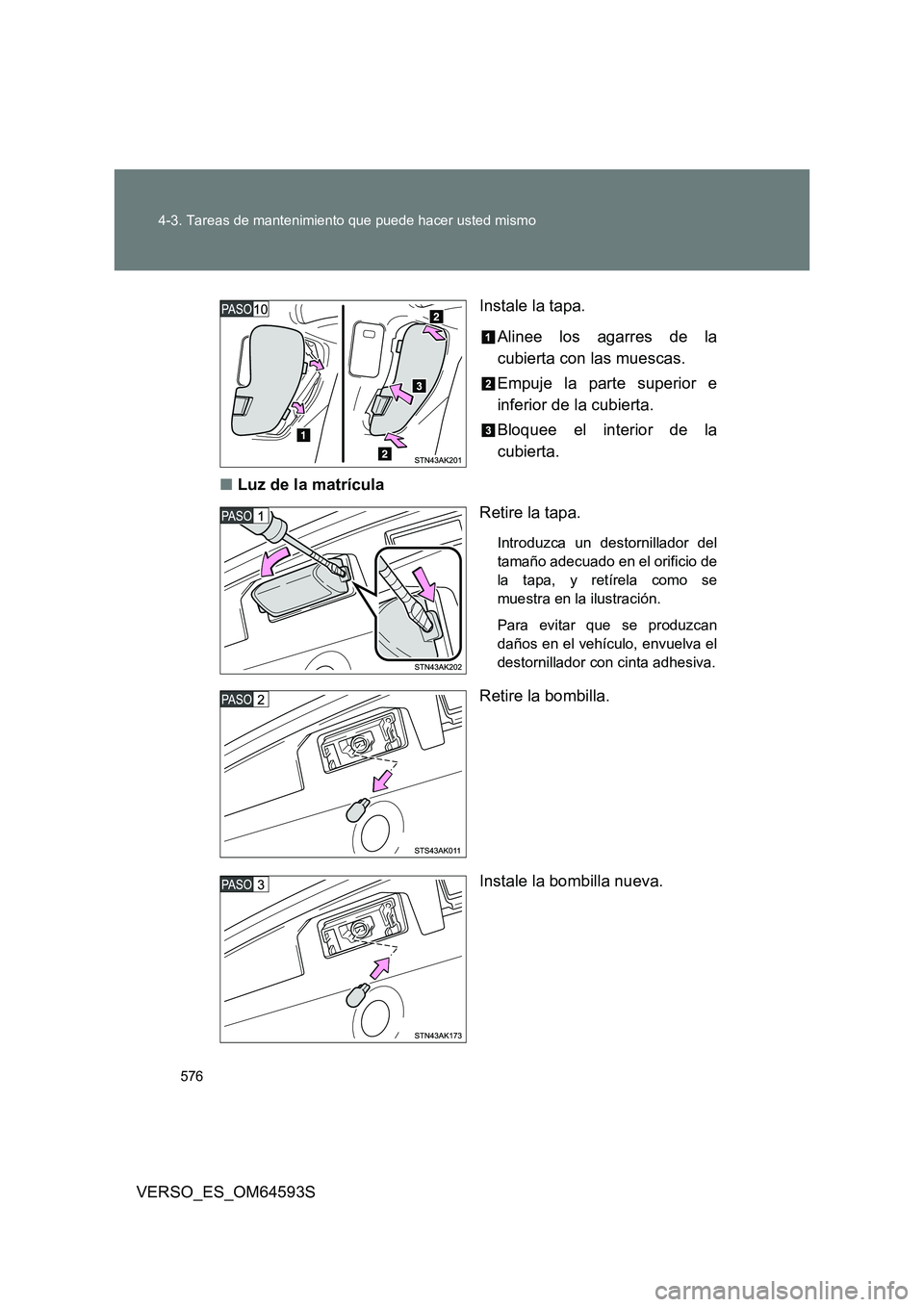

576
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Empuje la parte superior e
inferior de la cubierta.
Bloquee el interior de la
cubierta.
■ Luz de la matrícula
Retire la tapa.
Introduzca un destornillador del
tamaño adecuado en el orificio de
la tapa, y retírela como se
muestra en la ilustración.
Para evitar que se produzcan
daños en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la bombilla.
Instale la bombilla nueva.

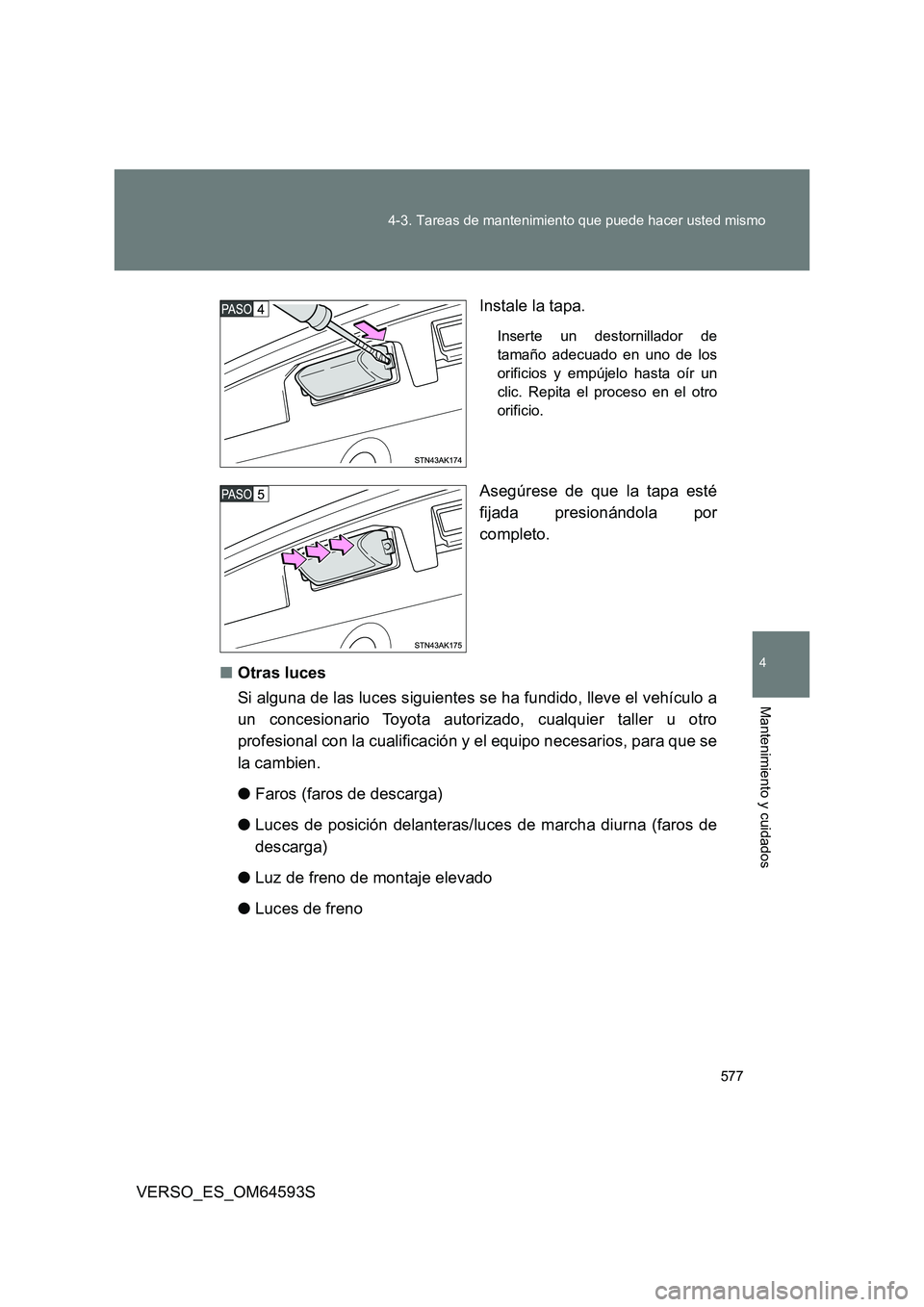

577
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Instale la tapa.
Inserte un destornillador de
tamaño adecuado en uno de los
orificios y empújelo hasta oír un
clic. Repita el proceso en el otro
orificio.
Asegúrese de que la tapa esté
fijada presionándola por
completo.
■ Otras luces
Si alguna de las luces siguientes se ha fundido, lleve el vehículo a
un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios, para que se
la cambien.
● Faros (faros de descarga)
● Luces de posición delanteras/luces de marcha diurna (faros de
descarga)
● Luz de freno de montaje elevado
● Luces de freno

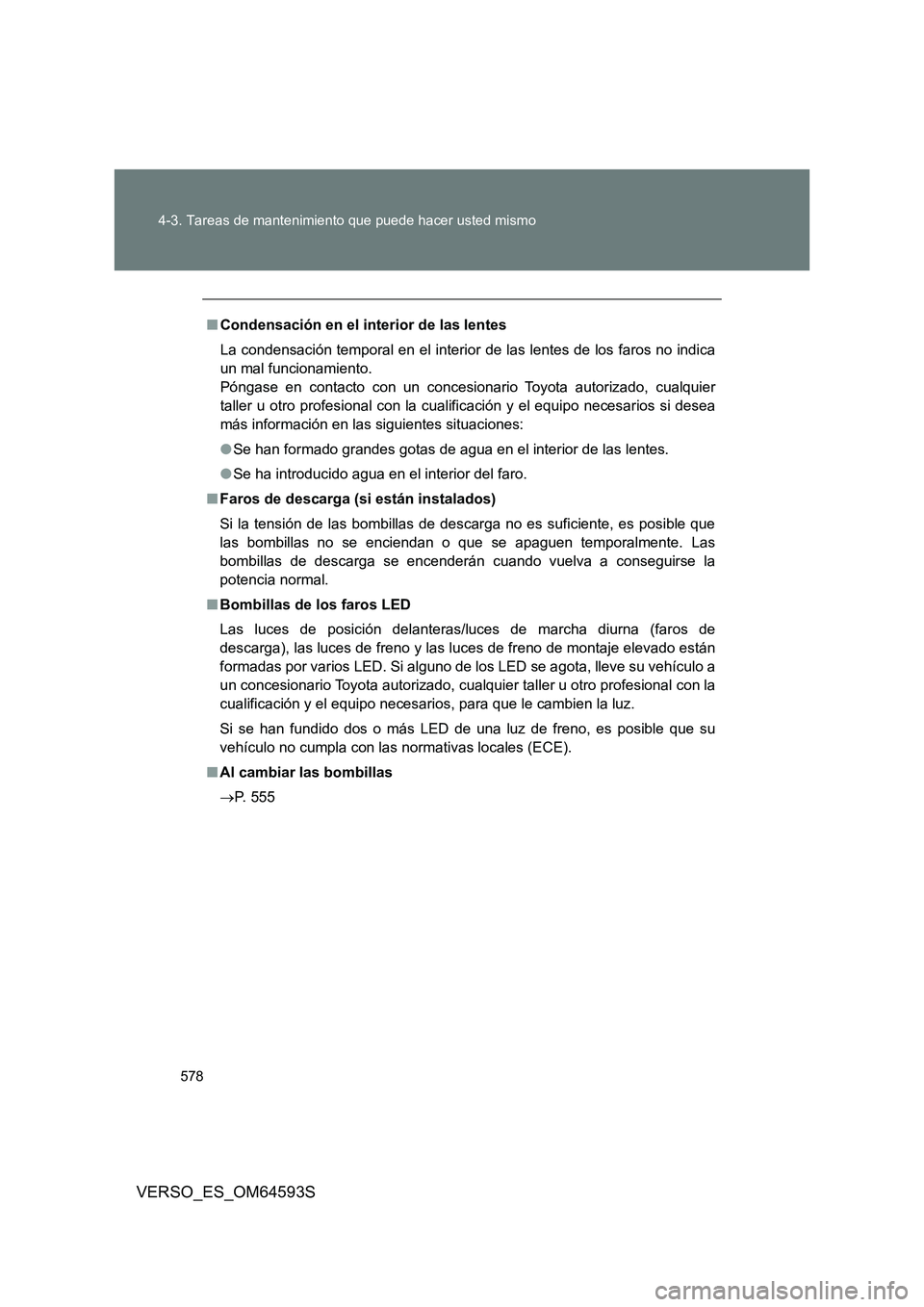

578
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica
un mal funcionamiento.
Póngase en contacto con un concesionario Toyota autorizado, cualquier
taller u otro profesional con la cualificación y el equipo necesarios si desea
más información en las siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Faros de descarga (si están instalados)
Si la tensión de las bombillas de descarga no es suficiente, es posible que
las bombillas no se enciendan o que se apaguen temporalmente. Las
bombillas de descarga se encenderán cuando vuelva a conseguirse la
potencia normal.
■ Bombillas de los faros LED
Las luces de posición delanteras/luces de marcha diurna (faros de
descarga), las luces de freno y las luces de freno de montaje elevado están
formadas por varios LED. Si alguno de los LED se agota, lleve su vehículo a
un concesionario Toyota autorizado, cual quier taller u otro profesional con la
cualificación y el equipo necesarios, para que le cambien la luz.
Si se han fundido dos o más LED de una luz de freno, es posible que su
vehículo no cumpla con las normativas locales (ECE).
■ Al cambiar las bombillas
 P. 555

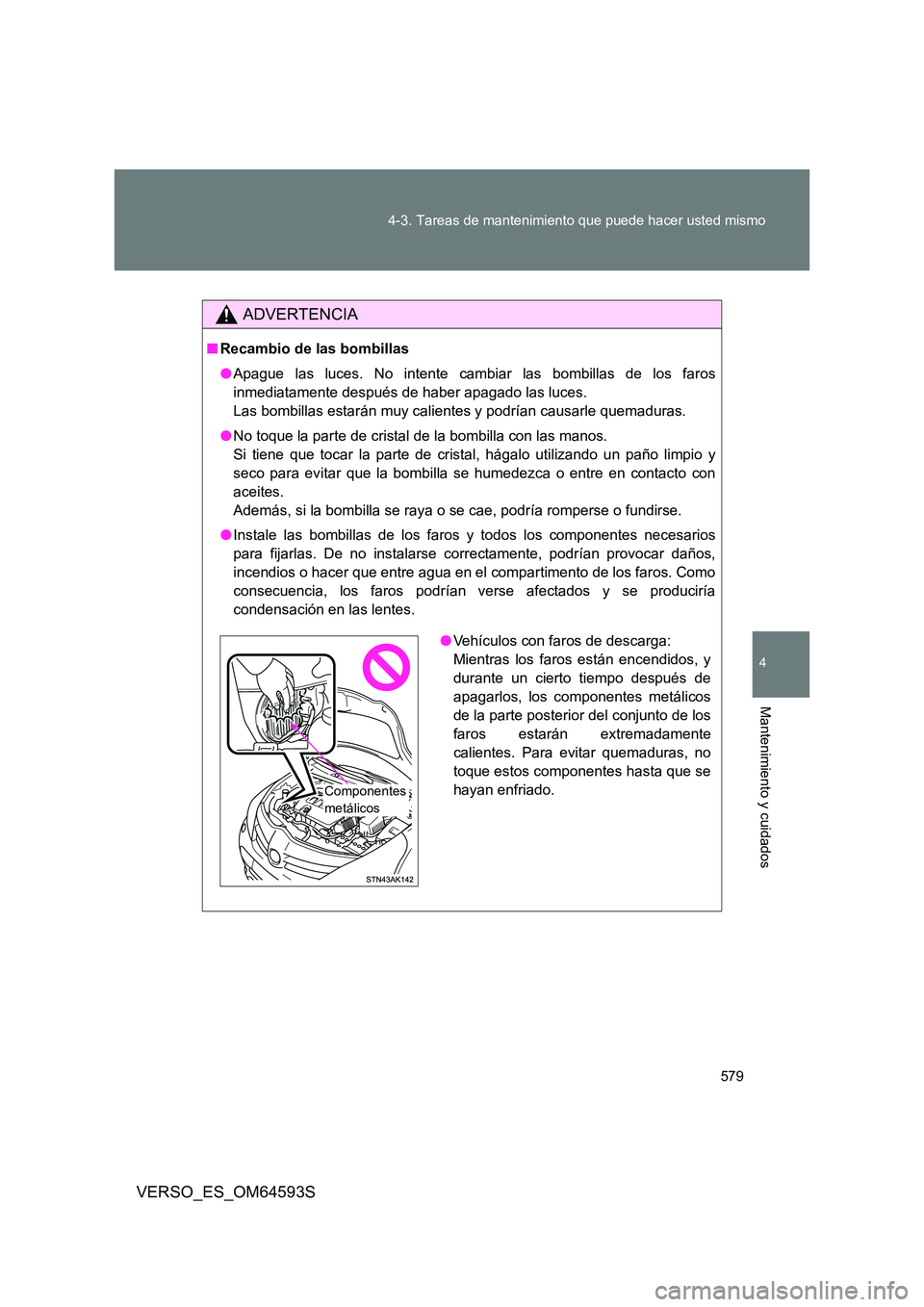

579
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
ADVERTENCIA
■ Recambio de las bombillas
● Apague las luces. No intente cambiar las bombillas de los faros
inmediatamente después de haber apagado las luces.
Las bombillas estarán muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos.
Si tiene que tocar la parte de cristal, hágalo utilizando un paño limpio y
seco para evitar que la bombilla se humedezca o entre en contacto con
aceites.
Además, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas de los faros y todos los componentes necesarios
para fijarlas. De no instalarse correctamente, podrían provocar daños,
incendios o hacer que entre agua en el compartimento de los faros. Como
consecuencia, los faros podrían verse afectados y se produciría
condensación en las lentes.
● Vehículos con faros de descarga:
Mientras los faros están encendidos, y
durante un cierto tiempo después de
apagarlos, los componentes metálicos
de la parte posterior del conjunto de los
faros estarán extremadamente
calientes. Para evitar quemaduras, no
toque estos componentes hasta que se
hayan enfriado.Componentes
metálicos

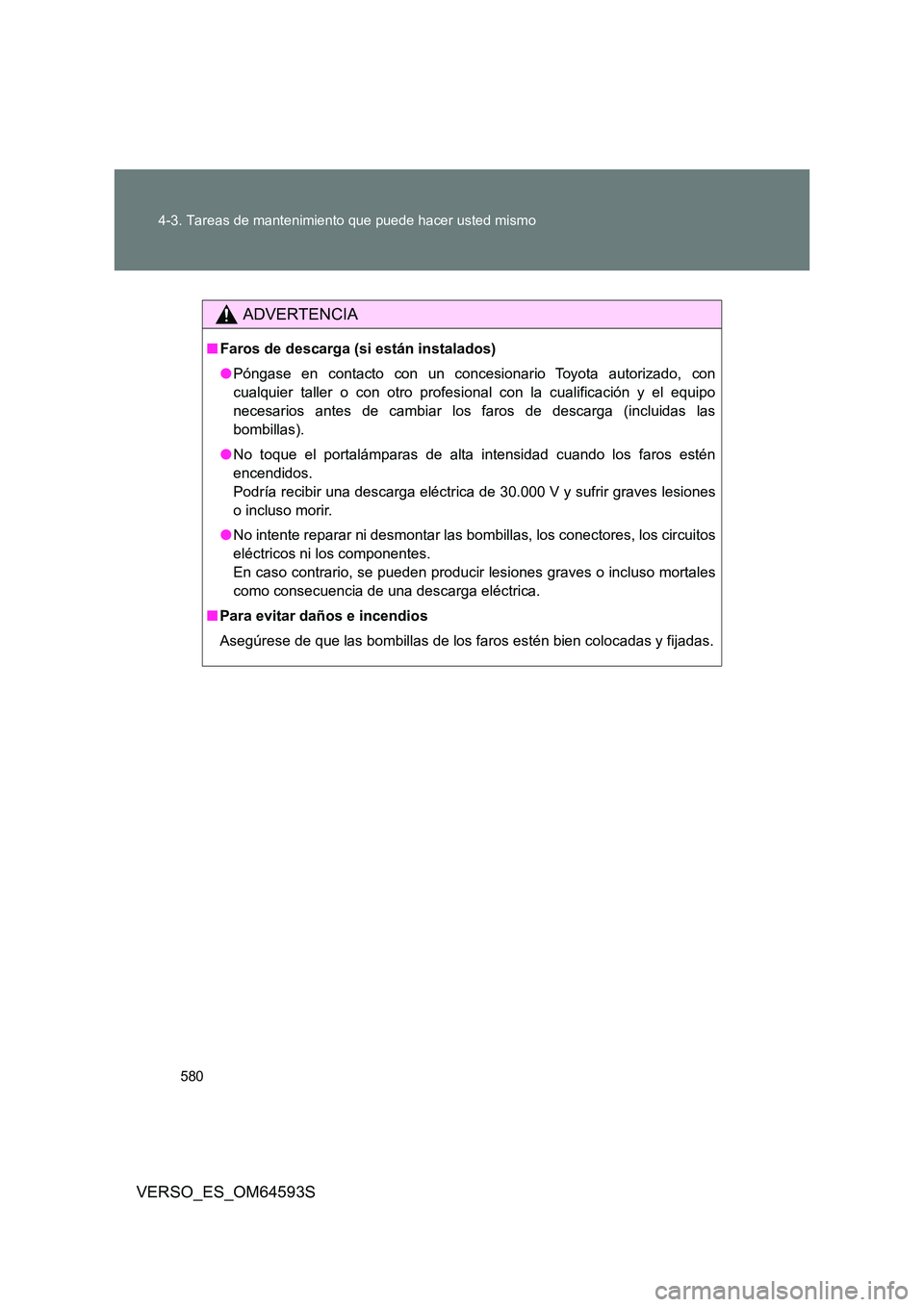

580
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
ADVERTENCIA
■ Faros de descarga (si están instalados)
● Póngase en contacto con un concesionario Toyota autorizado, con
cualquier taller o con otro profesional con la cualificación y el equipo
necesarios antes de cambiar los faros de descarga (incluidas las
bombillas).
● No toque el portalámparas de alta intensidad cuando los faros estén
encendidos.
Podría recibir una descarga eléctric a de 30.000 V y sufrir graves lesiones
o incluso morir.
● No intente reparar ni desmontar las bombillas, los conectores, los circuitos
eléctricos ni los componentes.
En caso contrario, se pueden producir lesiones graves o incluso mortales
como consecuencia de una descarga eléctrica.
■ Para evitar daños e incendios
Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
