TOYOTA VERSO 2017 Bruksanvisningar (in Swedish)

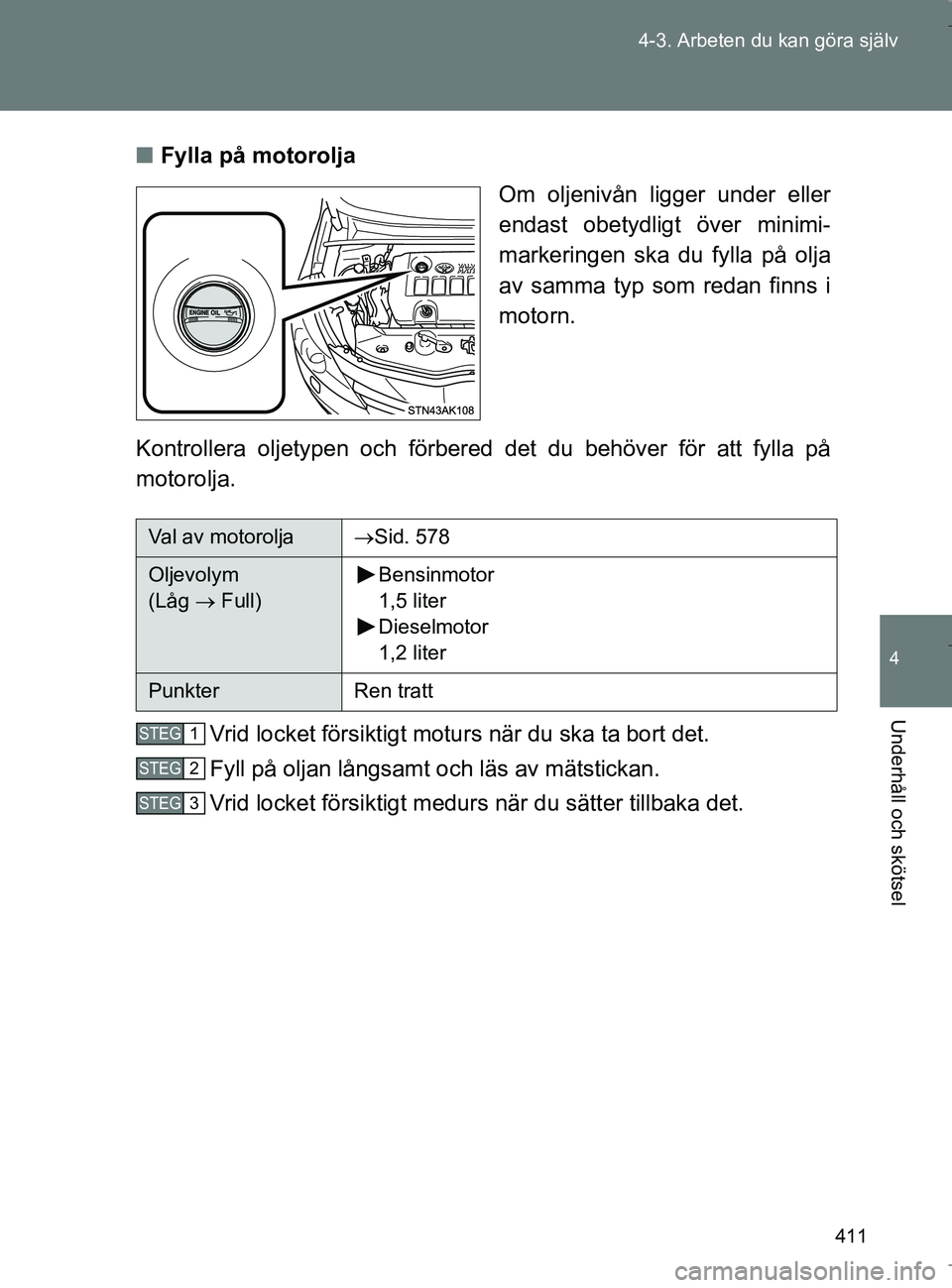

411
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
n
Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över minimi-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medu rs när du sätter tillbaka det.
Val av motoroljaSid. 578
Oljevolym
(Låg  Full) Bensinmotor
1,5 liter
Dieselmotor
1,2 liter
Punkter
Ren tratt
STEG1
STEG2
STEG3
OM64517SE.book Page 411 Wednesday, December 7, 2016 4:10 PM

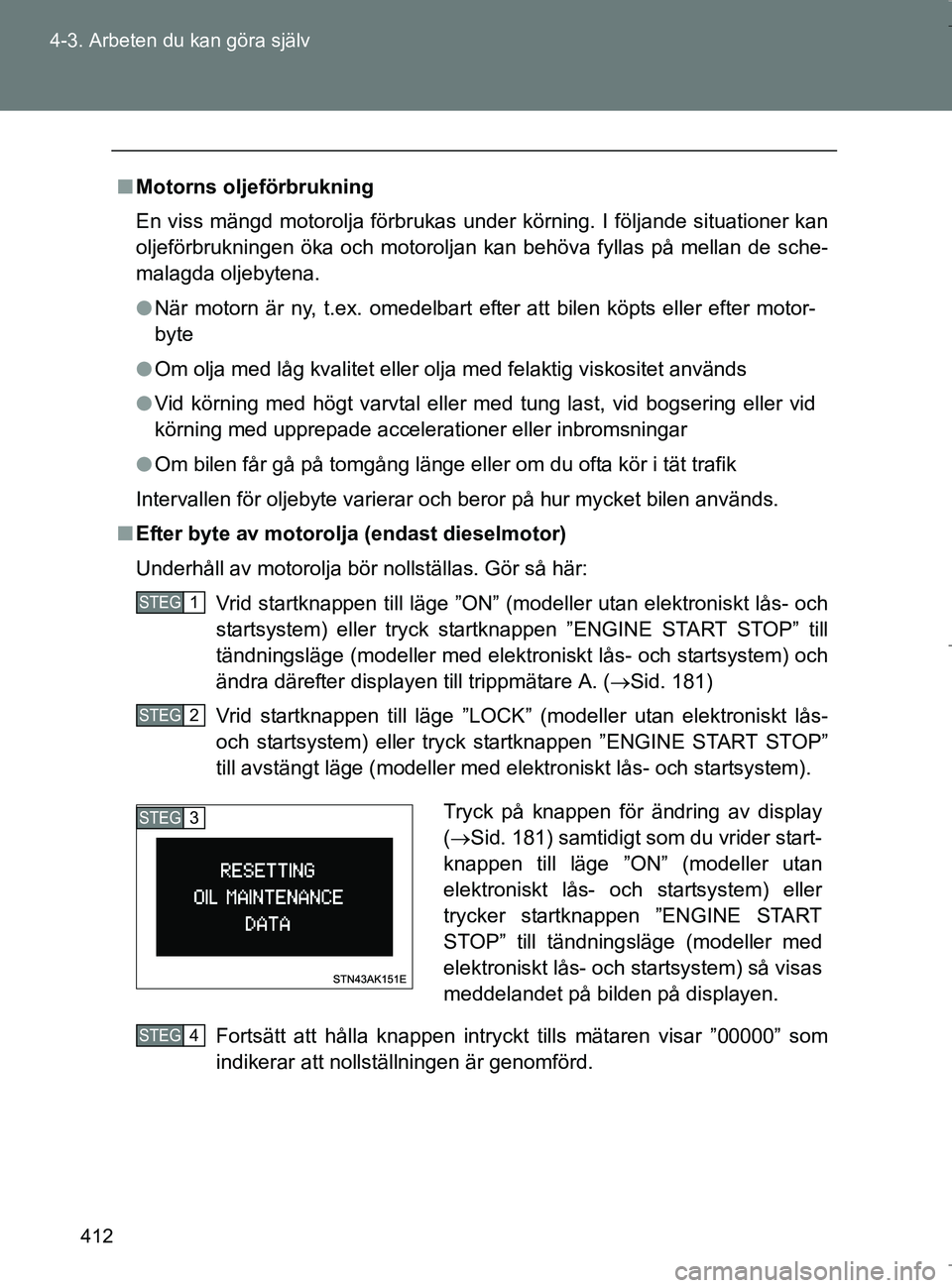

412
4-3. Arbeten du kan göra själv
OM64517SE
n
Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande \
situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
l När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motor-
byte
l Om olja med låg kvalitet eller olja med felaktig viskositet använd\
s
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid
körning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Intervallen för oljebyte varierar och beror på hur mycket bilen används.
n Efter byte av motorolja (endast dieselmotor)
Underhåll av motorolja bör nollställas. Gör så här:
Vrid startknappen till läge ”ON” (modeller utan elektroniskt lås- och
startsystem) eller tryck startknappen ”ENGINE START STOP” till
tändningsläge (modeller med elektroniskt lås- och startsystem) och
ändra därefter displayen till trippmätare A. ( Sid. 181)
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller tryck startknappen ”ENGINE START STOP”
till avstängt läge (modeller med elektroniskt lås- och startsystem).
Fortsätt att hålla knappen intryckt tills mätaren visar ”00000” som
indikerar att nollställningen är genomförd.
STEG1
STEG2
Tryck på knappen för ändring av display
(  Sid. 181) samtidigt som du vrider start-
knappen till läge ”ON” (modeller utan
elektroniskt lås- och startsystem) eller
trycker startknappen ”ENGINE START
STOP” till tändningsläge (modeller med
elektroniskt lås- och startsystem) så visas
meddelandet på bilden på displayen.STEG3
STEG4
OM64517SE.book Page 412 Wednesday, December 7, 2016 4:10 PM

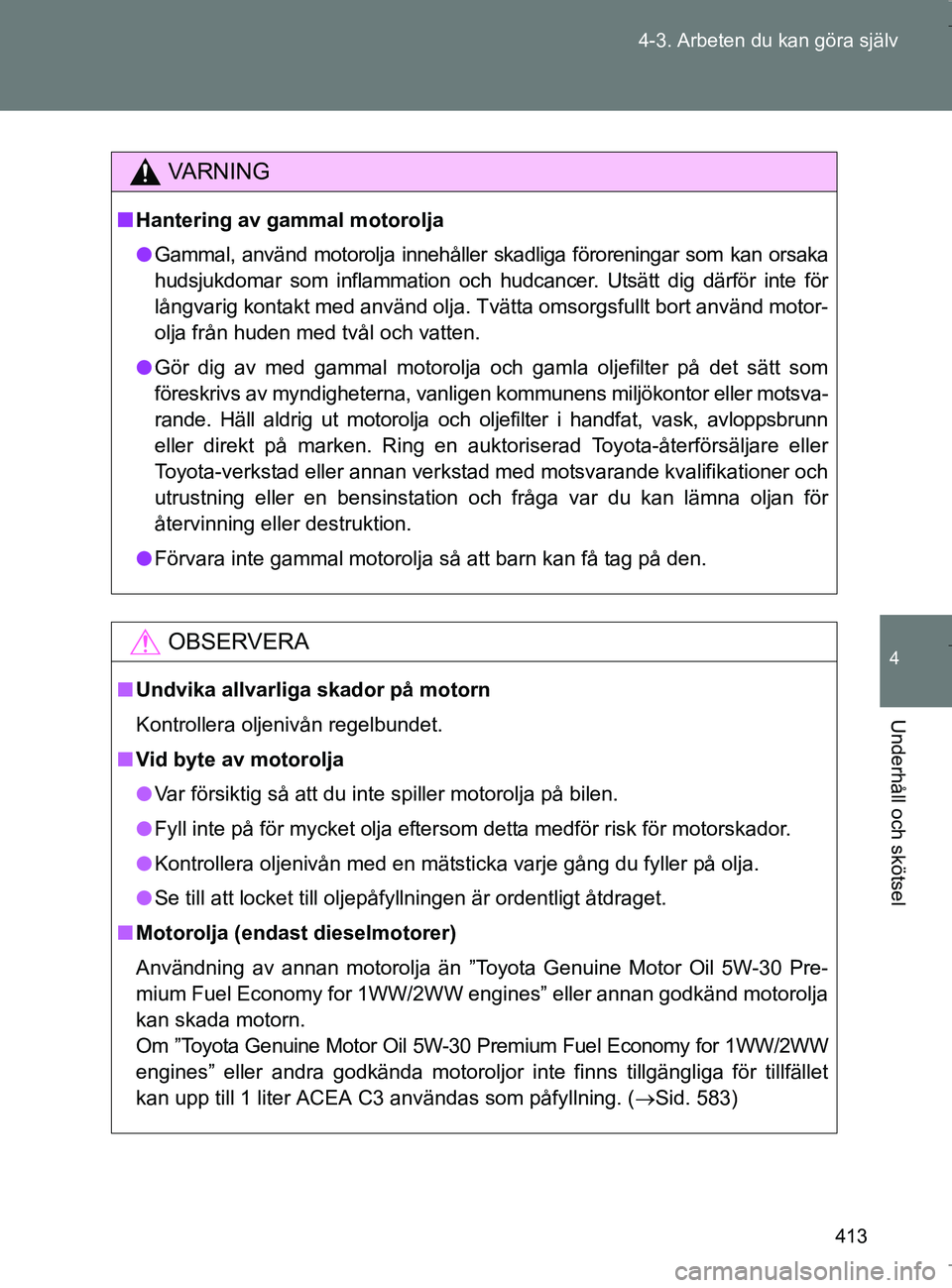

413
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
VA R N I N G
n
Hantering av gammal motorolja
l Gammal, använd motorolja innehåller skadliga föroreningar som kan orsaka
hudsjukdomar som inflammation och hudcancer. Utsätt dig därför inte för
långvarig kontakt med använd olja. Tvätta omsorgsfullt bort använd motor-
olja från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökon tor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken. Ring en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för
återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom detta medför risk för motorskador.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
n Motorolja (endast dieselmotorer)
Användning av annan motorolja än ”Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 1WW/2WW engines” eller annan godkänd motorolja
kan skada motorn.
Om ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/2WW
engines” eller andra godkända motoroljor inte finns tillgängliga för tillfället
kan upp till 1 liter ACEA C3 användas som påfyllning. ( Sid. 583)
OM64517SE.book Page 413 Wednesday, December 7, 2016 4:10 PM

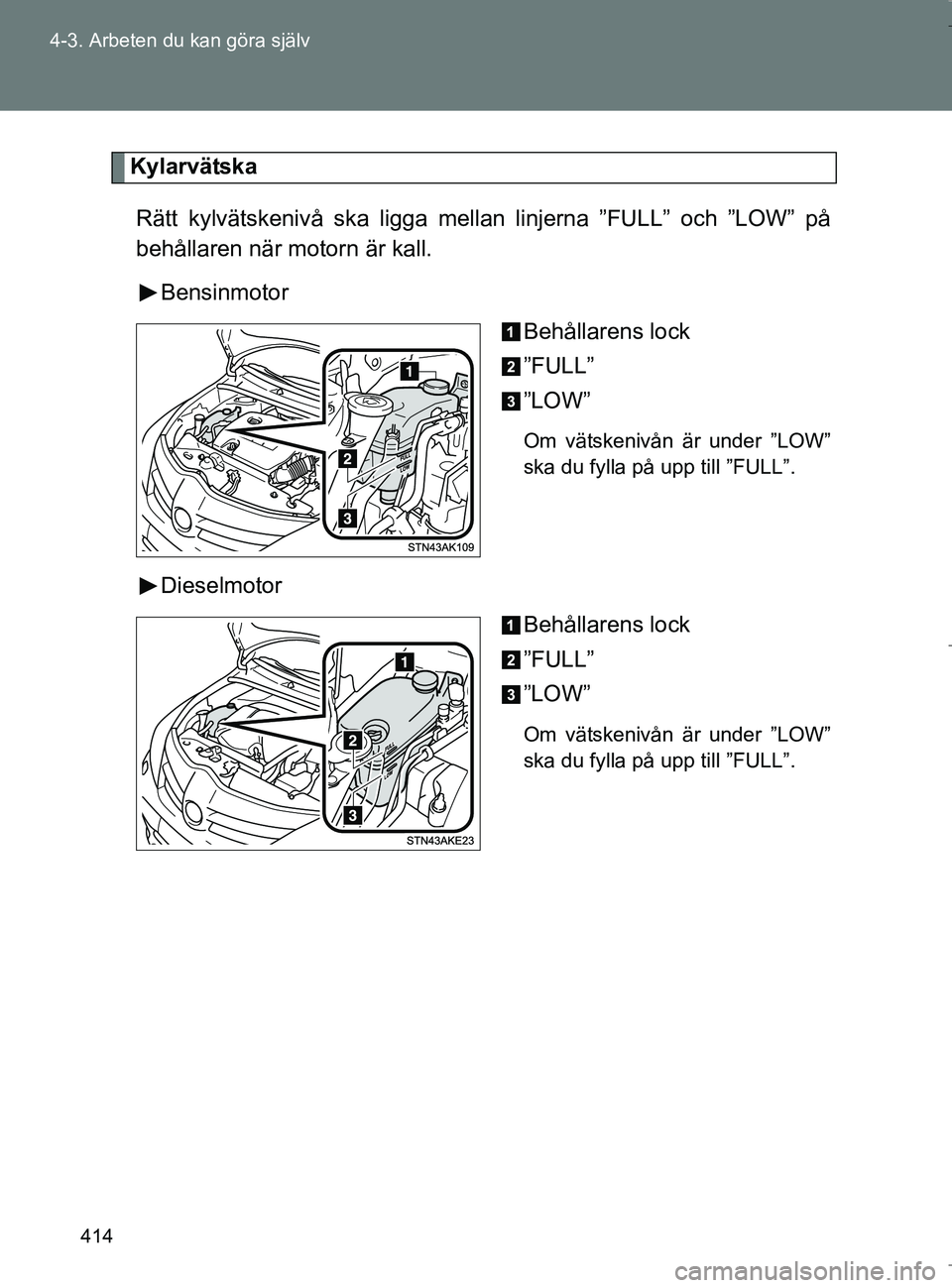

414
4-3. Arbeten du kan göra själv
OM64517SE
Kylarvätska
Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall. Bensinmotor Behållarens lock
”FULL”
”LOW”
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
Dieselmotor
Behållarens lock
”FULL”
”LOW”
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
OM64517SE.book Page 414 Wednesday, December 7, 2016 4:10 PM

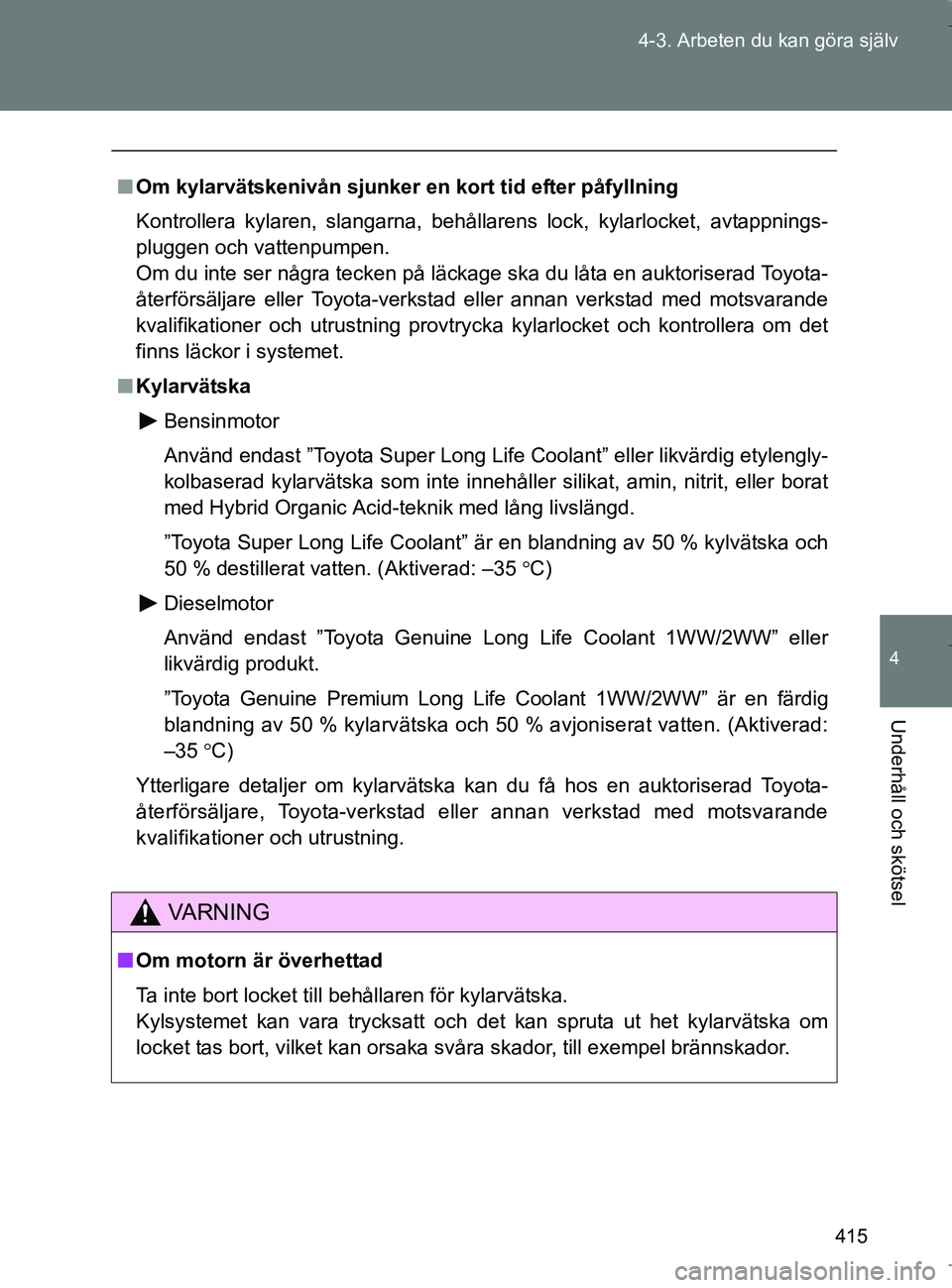

415
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
n
Om kylarvätskenivån sjunker en kort tid efter påfyllning
Kontrollera kylaren, slangarna, behållarens lock, kylarlocket, avtappnings-
pluggen och vattenpumpen.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
n Kylarvätska
Bensinmotor
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylengly-
kolbaserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % destillerat vatten. (Aktiverad: –35  C)
Dieselmotor
Använd endast ”Toyota Genuine Long Life Coolant 1WW/2WW” eller
likvärdig produkt.
”Toyota Genuine Premium Long Life Coolant 1WW/2WW” är en färdig
blandning av 50 % kylarvätska och 50 % avjoniserat vatten. (Aktiverad:
–35  C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
VA R N I N G
n Om motorn är överhettad
Ta inte bort locket till behållaren för kylarvätska.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OM64517SE.book Page 415 Wednesday, December 7, 2016 4:10 PM

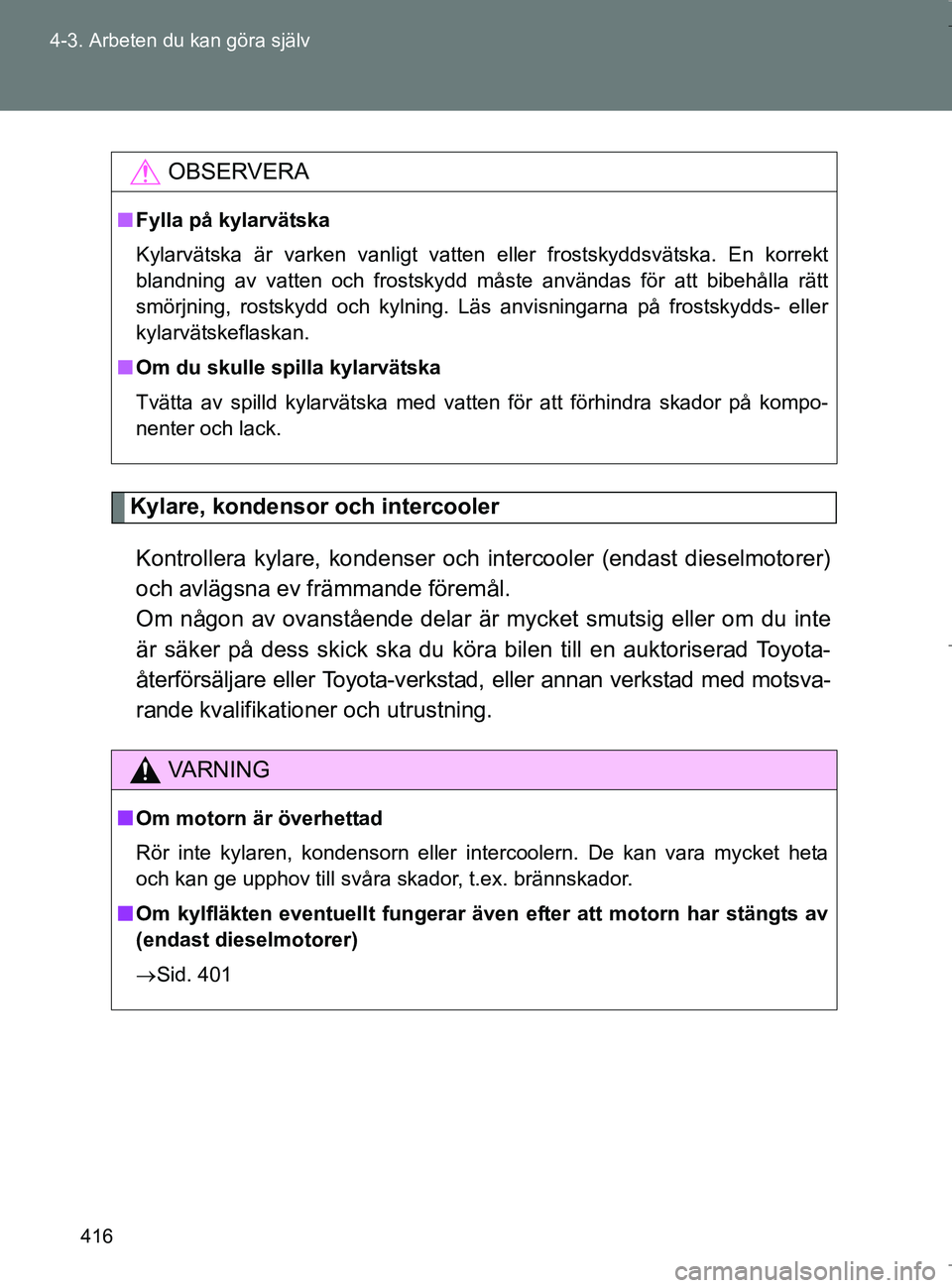

416
4-3. Arbeten du kan göra själv
OM64517SE
Kylare, kondensor och intercooler
Kontrollera kylare, kondenser och intercooler (endast dieselmotorer)
och avlägsna ev främmande föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte
är säker på dess skick ska du köra bilen till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikati oner och utrustning.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten för att förhindra skador på kompo-
nenter och lack.
VA R N I N G
nOm motorn är överhettad
Rör inte kylaren, kondensorn eller intercoolern. De kan vara mycket heta
och kan ge upphov till svåra skador, t.ex. brännskador.
n Om kylfläkten eventuellt fungerar även efter att motorn har stängts av
(endast dieselmotorer)
 Sid. 401
OM64517SE.book Page 416 Wednesday, December 7, 2016 4:10 PM

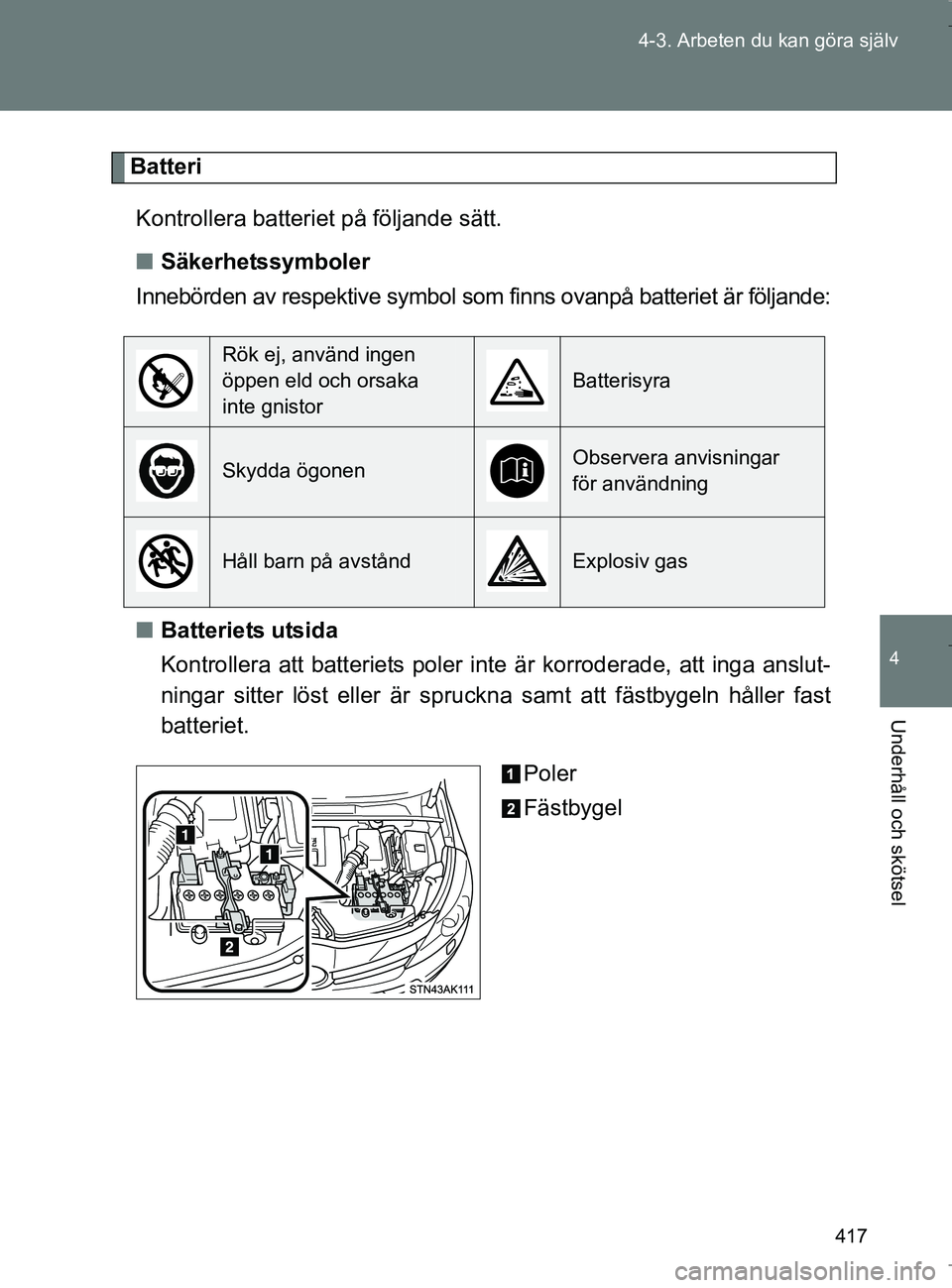

417
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Batteri
Kontrollera batteriet på följande sätt.
n Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå batteriet är följande:
n Batteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
OM64517SE.book Page 417 Wednesday, December 7, 2016 4:10 PM

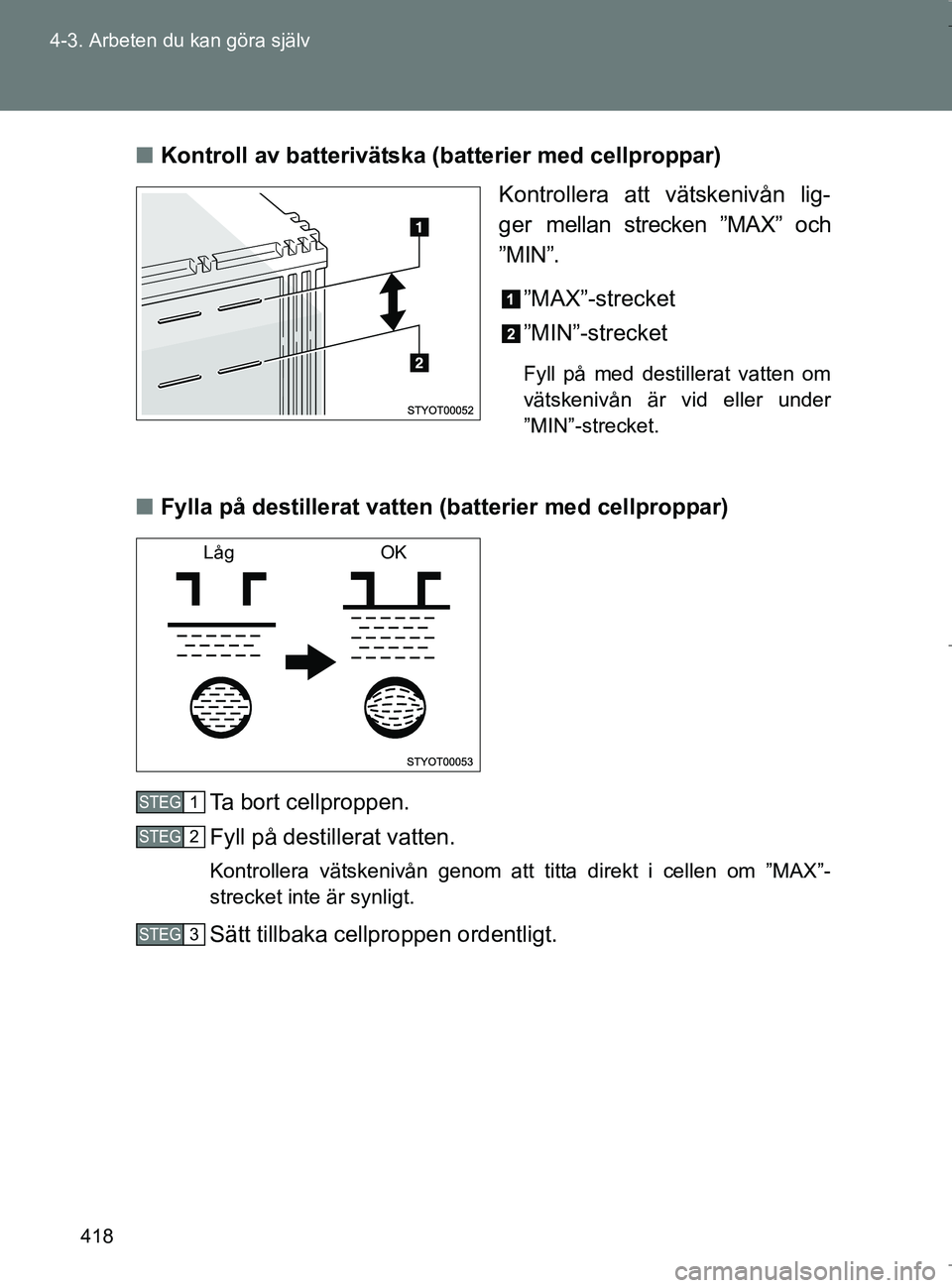

418
4-3. Arbeten du kan göra själv
OM64517SE
n
Kontroll av batterivätska (batterier med cellproppar)
Kontrollera att vätskenivån lig-
ger mellan strecken ”MAX” och
”MIN”.
”MAX”-strecket
”MIN”-strecket
Fyll på med destillerat vatten om
vätskenivån är vid eller under
”MIN”-strecket.
nFylla på destillerat vatten (batterier med cellproppar)
Ta bort cellproppen.
Fyll på destillerat vatten.
Kontrollera vätskenivån genom att titta direkt i cellen om ”MAX”-
strecket inte är synligt.
Sätt tillbaka cellproppen ordentligt.
Låg OK
STEG1
STEG2
STEG3
OM64517SE.book Page 418 Wednesday, December 7, 2016 4:10 PM

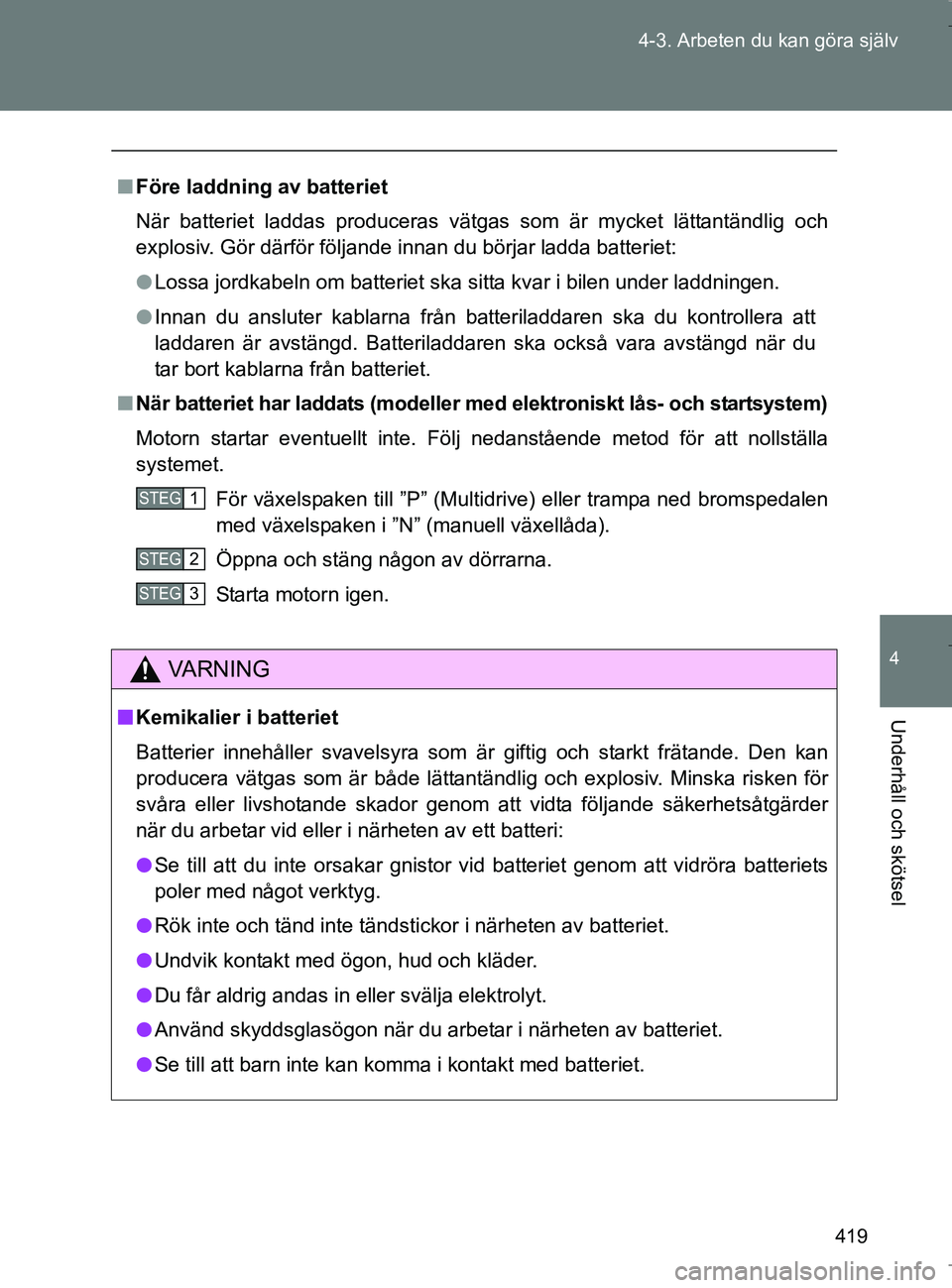

419
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
n
Före laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Gör därför följande innan du börjar ladda batteriet:
l Lossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter kablarna från batteriladdaren ska du kontrollera att
laddaren är avstängd. Batteriladdaren ska också vara avstängd när du
tar bort kablarna från batteriet.
n När batteriet har laddats (modeller me d elektroniskt lås- och startsystem)
Motorn startar eventuellt inte. Följ nedanstående metod för att nollställa
systemet. För växelspaken till ”P” (Multidrive) eller trampa ned bromspedalen
med växelspaken i ”N” (manuell växellåda).
Öppna och stäng någon av dörrarna.
Starta motorn igen.
VA R N I N G
nKemikalier i batteriet
Batterier innehåller svavelsyra som är giftig och starkt frätande. Den kan
producera vätgas som är både lättantändlig och explosiv. Minska risken för
svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av ett batteri:
l Se till att du inte orsakar gnistor vid batteriet genom att vidröra batteriets
poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av batteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av batteriet.
l Se till att barn inte kan komma i kontakt med batteriet.
STEG1
STEG2
STEG3
OM64517SE.book Page 419 Wednesday, December 7, 2016 4:10 PM

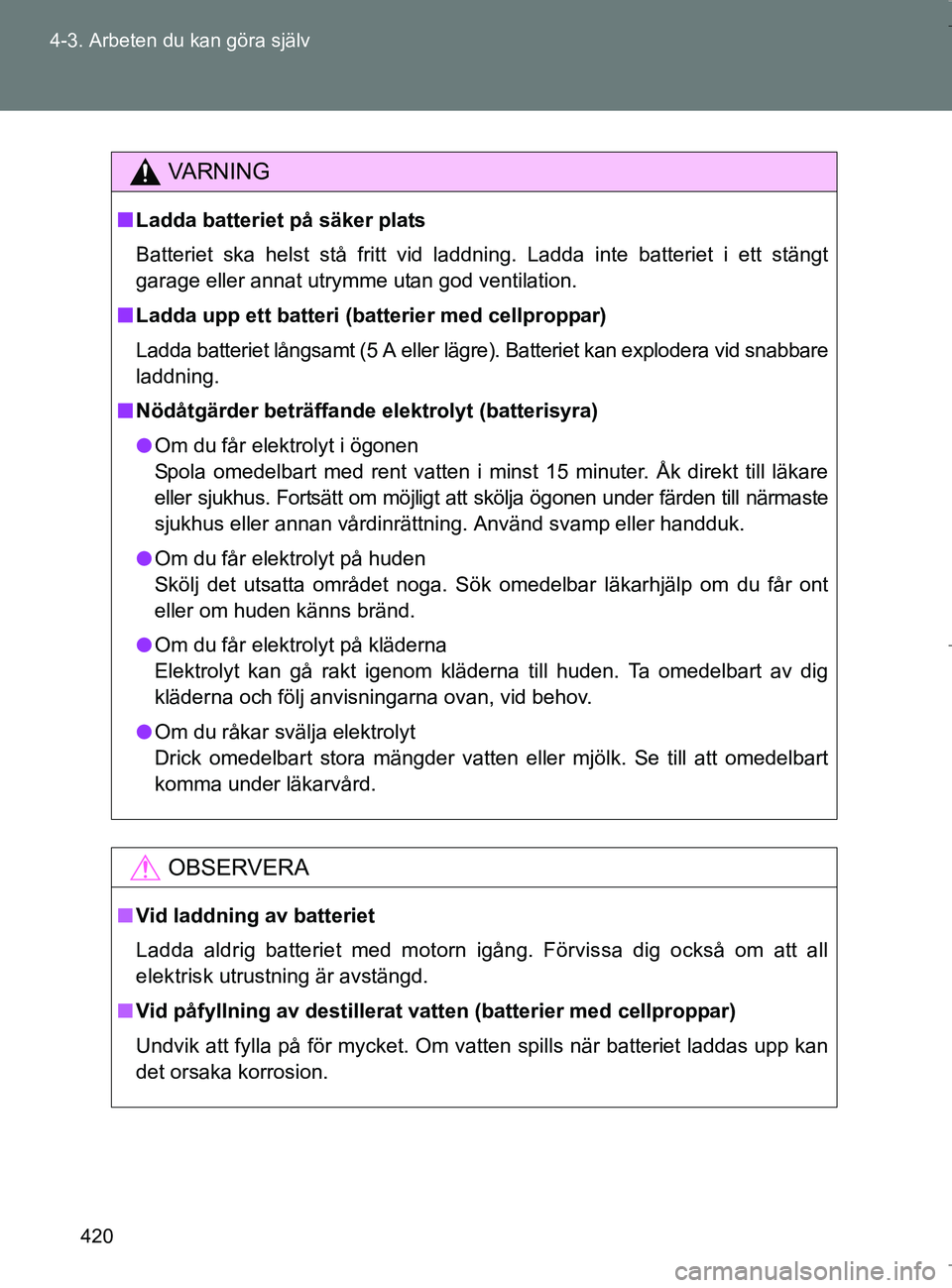

420
4-3. Arbeten du kan göra själv
OM64517SE
VA R N I N G
n
Ladda batteriet på säker plats
Batteriet ska helst stå fritt vid laddning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god ventilation.
n Ladda upp ett batteri (batterier med cellproppar)
Ladda batteriet långsamt (5 A eller lägre). Batteriet kan explodera vid snabbare
laddning.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till närmaste
sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig
kläderna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OBSERVERA
nVid laddning av batteriet
Ladda aldrig batteriet med motorn igång. Förvissa dig också om att all
elektrisk utrustning är avstängd.
n Vid påfyllning av destillerat vatten (batterier med cellproppar)
Undvik att fylla på för mycket. Om vatten spills när batteriet l\
addas upp kan
det orsaka korrosion.
OM64517SE.book Page 420 Wednesday, December 7, 2016 4:10 PM
