TOYOTA VERSO 2017 Bruksanvisningar (in Swedish)

441
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
n
Om nyckelbatteriet är urladdat
Följande symptom kan uppstå.
l Det elektroniska lås- och startsystemet (i förekommande fall) och fjärrk-
ontrollen fungerar inte som de ska.
l Driftsområdet minskas.
n Använd följande typer av litiumbatteri
Modeller utan elektroniskt lås- och startsystem: CR2016
Modeller med elektroniskt lås- och startsystem: CR1632
l Batterier kan köpas hos en Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, t.ex.
juvelerare eller kamerabutiker.
l Byt bara ut batteriet mot ett likadant eller av motsvarande typ som
rekommenderas av en auktoriserad Toyota-återförsäljare eller -verkstad
eller annan verksamhet med motsvarande kvalifikationer och utrustning.
l Följ gällande bestämmelser för deponering av använda batterier.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
STEG3
OM64517SE.book Page 441 Wednesday, December 7, 2016 4:10 PM

442
4-3. Arbeten du kan göra själv
OM64517SE

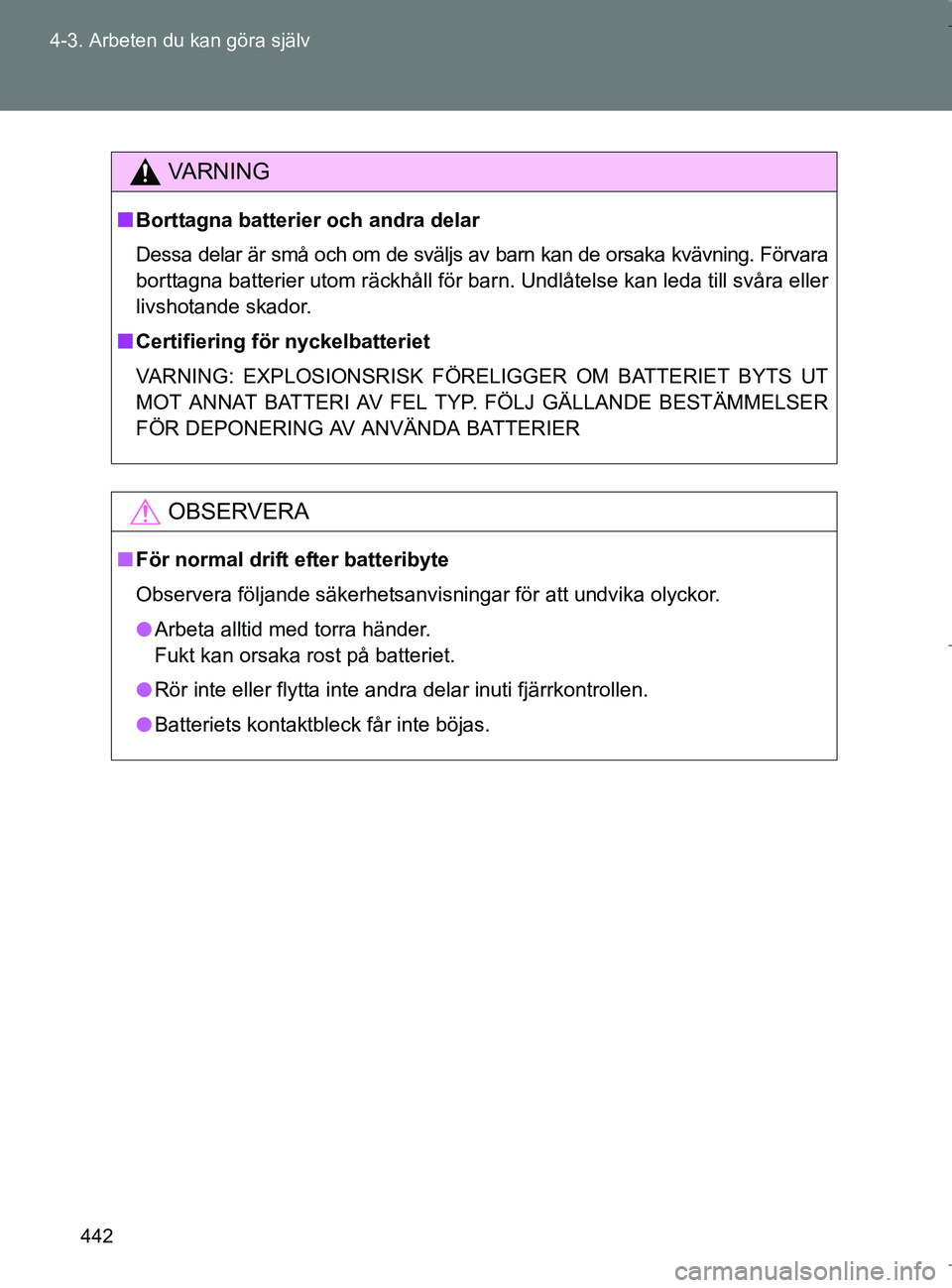

VA R N I N G
n
Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. Förvara
borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svå\
ra eller
livshotande skador.
n Certifiering för nyckelbatteriet
VARNING: EXPLOSIONSRISK FÖRE LIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
n För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor.
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte eller flytta inte andra delar inuti fjärrkontrollen.
l Batteriets kontaktbleck får inte böjas.
OM64517SE.book Page 442 Wednesday, December 7, 2016 4:10 PM

443
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE

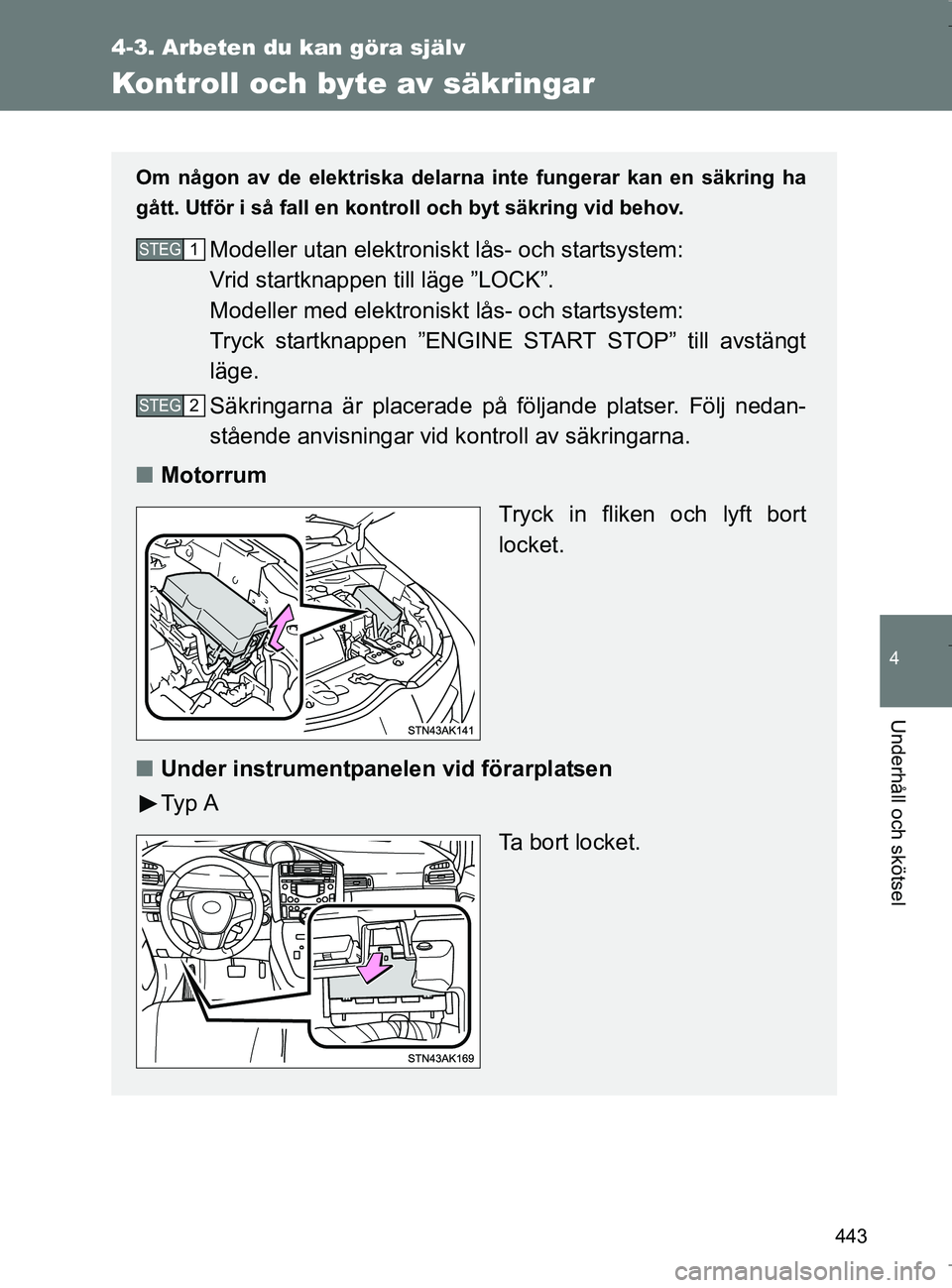

Kontroll och byte av säkringar
Om någon av de elektriska delarna inte fungerar kan en säkring ha
gått. Utför i så fall en kontroll och byt säkring vid behov.
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till läge ”LOCK”.
Modeller med elektroniskt lås- och startsystem:
Tryck startknappen ”ENGINE START STOP” till avstängt
läge.
Säkringarna är placerade på följande platser. Följ nedan-
stående anvisningar vid k ontroll av säkringarna.
n Motorrum
Tryck in fliken och lyft bort
locket.
n Under instrumentpanelen vid förarplatsen
Ty p A
Ta bort locket.
STEG1
STEG2
OM64517SE.book Page 443 Wednesday, December 7, 2016 4:10 PM

444
4-3. Arbeten du kan göra själv
OM64517SE
Ty p B
1. Ta bort den övre instrument-
panelen.
2. Ta bort den nedre instru- mentpanelen.
Om ett system har upphört att fungera, se ”Säkringarnas
placering och amperetal” ( Sid. 447) för information om
vilken säkring so m ska kontrolleras.
STEG3
OM64517SE.book Page 444 Wednesday, December 7, 2016 4:10 PM

445
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Ta bort säkringen med säkr-
ingsverktyget.
Kontrollera om säkringen är trasig.
Ty p A
Normal säkring
Trasig säkring
Byt säkringen mot en annan
med lämpligt amperetal. Ampe-
retalet finns angivet på säkr-
ingsboxens lock.
STEG4
STEG5
OM64517SE.book Page 445 Wednesday, December 7, 2016 4:10 PM

446
4-3. Arbeten du kan göra själv
OM64517SE

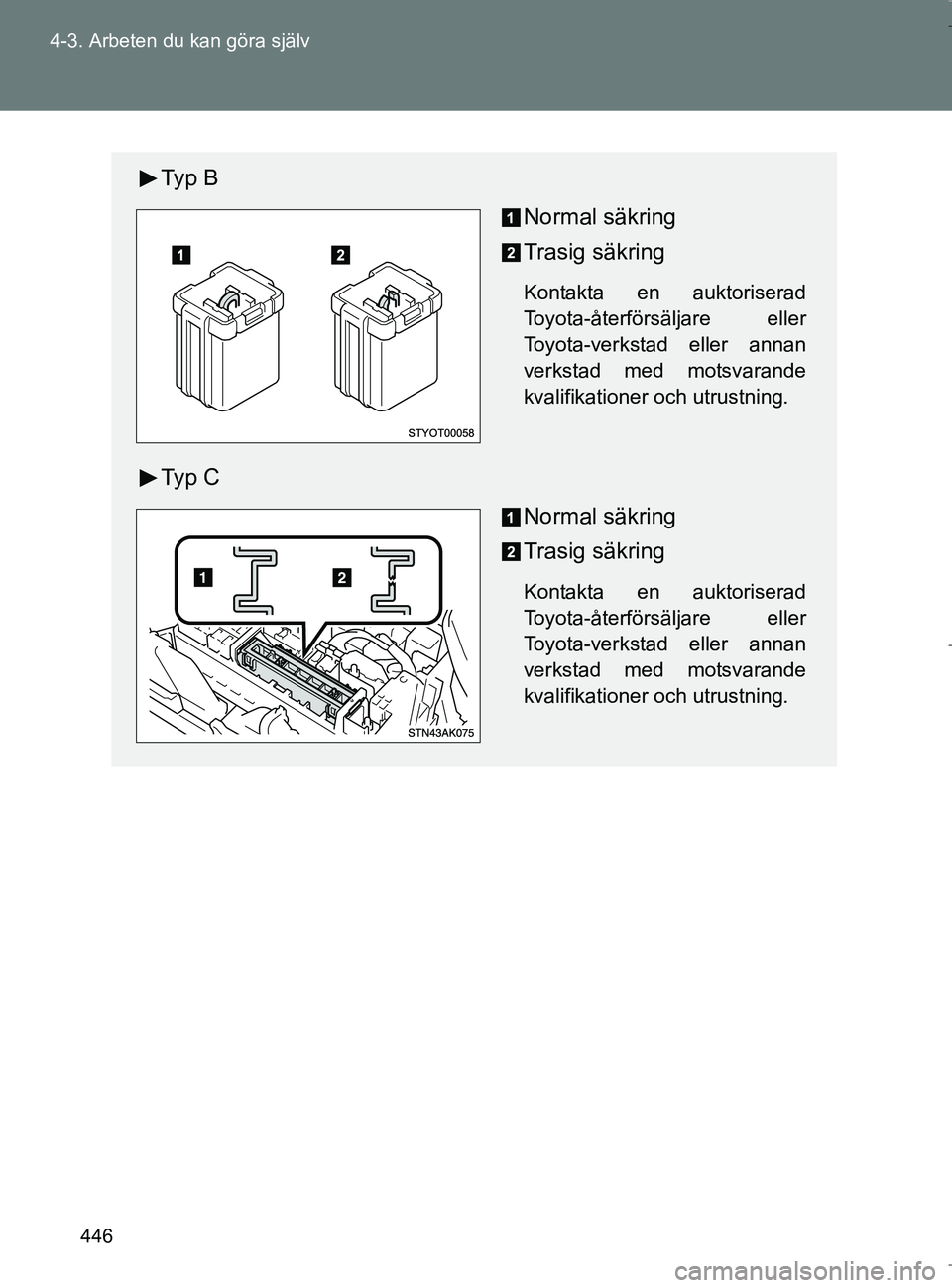

Ty p B
Normal säkring
Trasig säkring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Ty p CNormal säkring
Trasig säkring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
OM64517SE.book Page 446 Wednesday, December 7, 2016 4:10 PM

447
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Säkringarnas placering och amperetal
n Motorrum
SäkringAmpereKrets
1TO IP J/B*1120 A ECU-IG NO. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO. 1, ECU-IG NO. 3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Strålkastarspolare
3RDI FAN40 A Elektrisk kylfläkt(ar)
4CDS FAN*130 A Elektrisk kylfläkt(ar)
5 ABS NO. 1 50 A ABS-bromsar, VSC+
6HTR
*250 A Luftkonditionering
OM64517SE.book Page 447 Wednesday, December 7, 2016 4:10 PM

448
4-3. Arbeten du kan göra själv
OM64517SE
7ALT*2120 A
Laddsystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO. 1, ABS NO. 2,
HTR, PWR OUTLET, HTR SUB
NO. 1, HTR SUB NO. 2, HTR SUB
NO. 3, ECU-IG NO. 2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektrisk servostyrning
GLOW
*180 A Motorns glödsystem
9EPS
*180 A Elektrisk servostyrning
10 P-SYSTEM
*230 A VALVEMATIC-system
11 F U E L H T R
*150 A Bränslevärmare
12 P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop&Start-system
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SäkringAmpereKrets
OM64517SE.book Page 448 Wednesday, December 7, 2016 4:10 PM

449
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
16 SPARE
10 A Reservsäkring
17 SPARE 30 A Reservsäkring
18 SPARE 20 A Reservsäkring
19 EFI MAIN
NO. 2
*17,5 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
20 ECU-B2 10 AElektroniskt lås- och startsystem,
luftkonditionering, elfönsterhissar,
gateway ECU
21 D.C.C SHORT Ingen krets
22 ECU-B 10 AInstrument och mä
tare, batteri,
styrsensor, dubbelsidigt låssystem,
fjärrkontroll, elektroniskt lås- och
startsystem
23 RAD NO. 1
*220 A Ljudanläggning
24 DOME 10 ABagagerumsbelysning, sminkspe-
gelbelysning, entrébelysning,
läslampor/kupébelysning,
golvbelysning
25 AM2 NO. 2 7,5 A Startsystem
26 TURN-HAZ 10 A Körriktningsvisare, varningsblinkers
27 ETCS
*210 A Elektronisk gasspjällreglering
28 AM2 30 A Startsystem
29 STRG LOCK 20 A Rattlåssystem
30 IGT/INJ
*215 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
SäkringAmpereKrets
OM64517SE.book Page 449 Wednesday, December 7, 2016 4:10 PM

450
4-3. Arbeten du kan göra själv
OM64517SE
31
EFI MAIN*220 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, EFI NO. 1,
EFI NO. 2
FUEL PUMP
*130 A Bränslepump
32 HORN 15 A Signalhorn
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Luftkonditionering
30 A*2
35 HTR*150 A Luftkonditionering
36 HTR SUB NO. 2 30 A Luftkonditionering
37 HTR SUB NO. 3 30 A Luftkonditionering
38PWR OUTLET15 AEluttag
39 ABS NO. 2 30 A ABS-bromsar, VSC+
40 STV HTR
*125 A Tilläggsvärmare
41 EFI NO. 4
*120 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
42 IG2 NO. 2
*27,5 A Startsystem
43 EFI NO. 2 15 A
*1Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, Stop&Start-
system
10 A
*2Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
SäkringAmpereKrets
OM64517SE.book Page 450 Wednesday, December 7, 2016 4:10 PM
