TOYOTA xB 2013 Owners Manual (in English)

371
7
For owners
Scion_xB_OM_OM12G46U_(U)

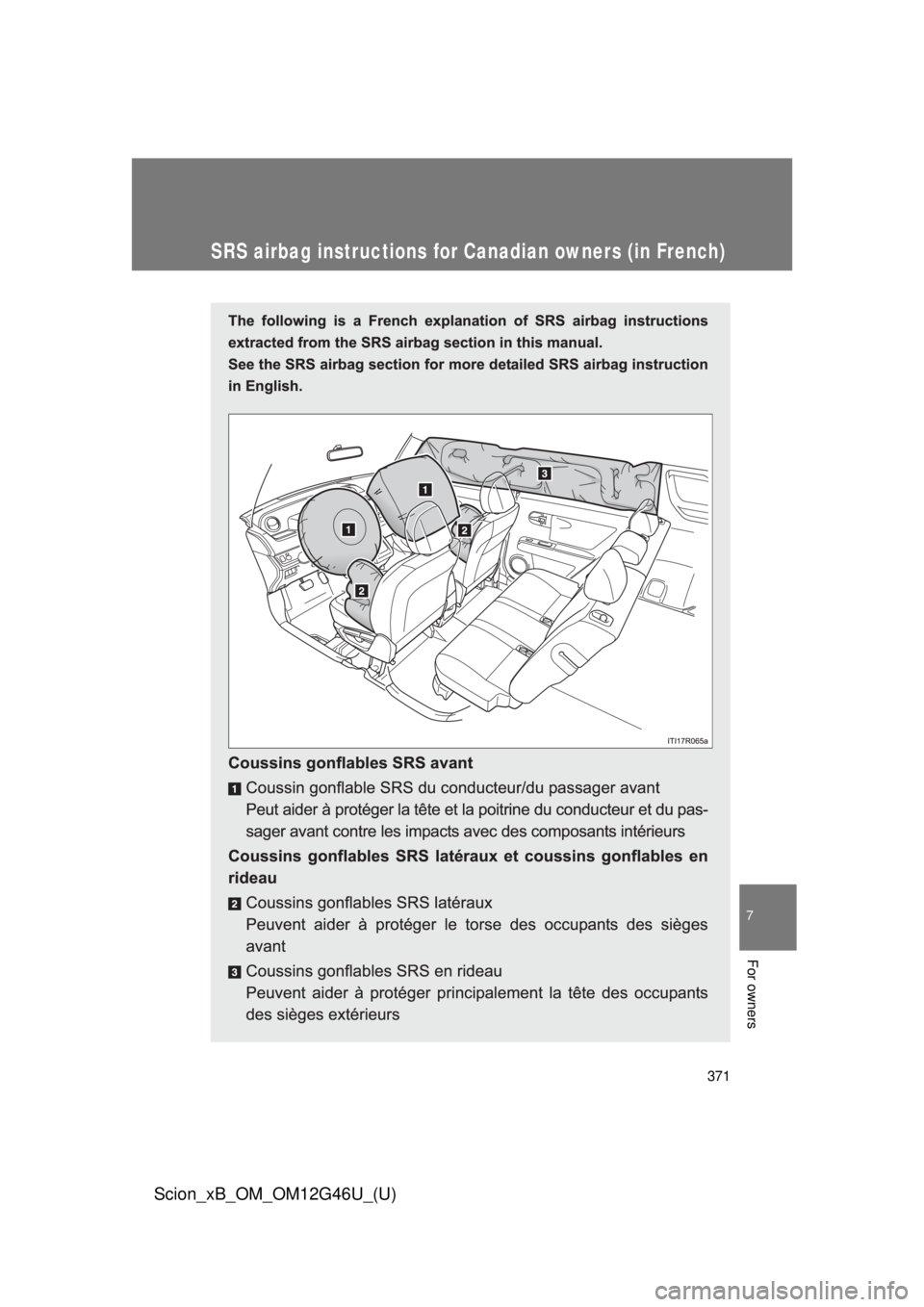

SRS airbag instructions for Canadian owners (in French)

372
Scion_xB_OM_OM12G46U_(U)

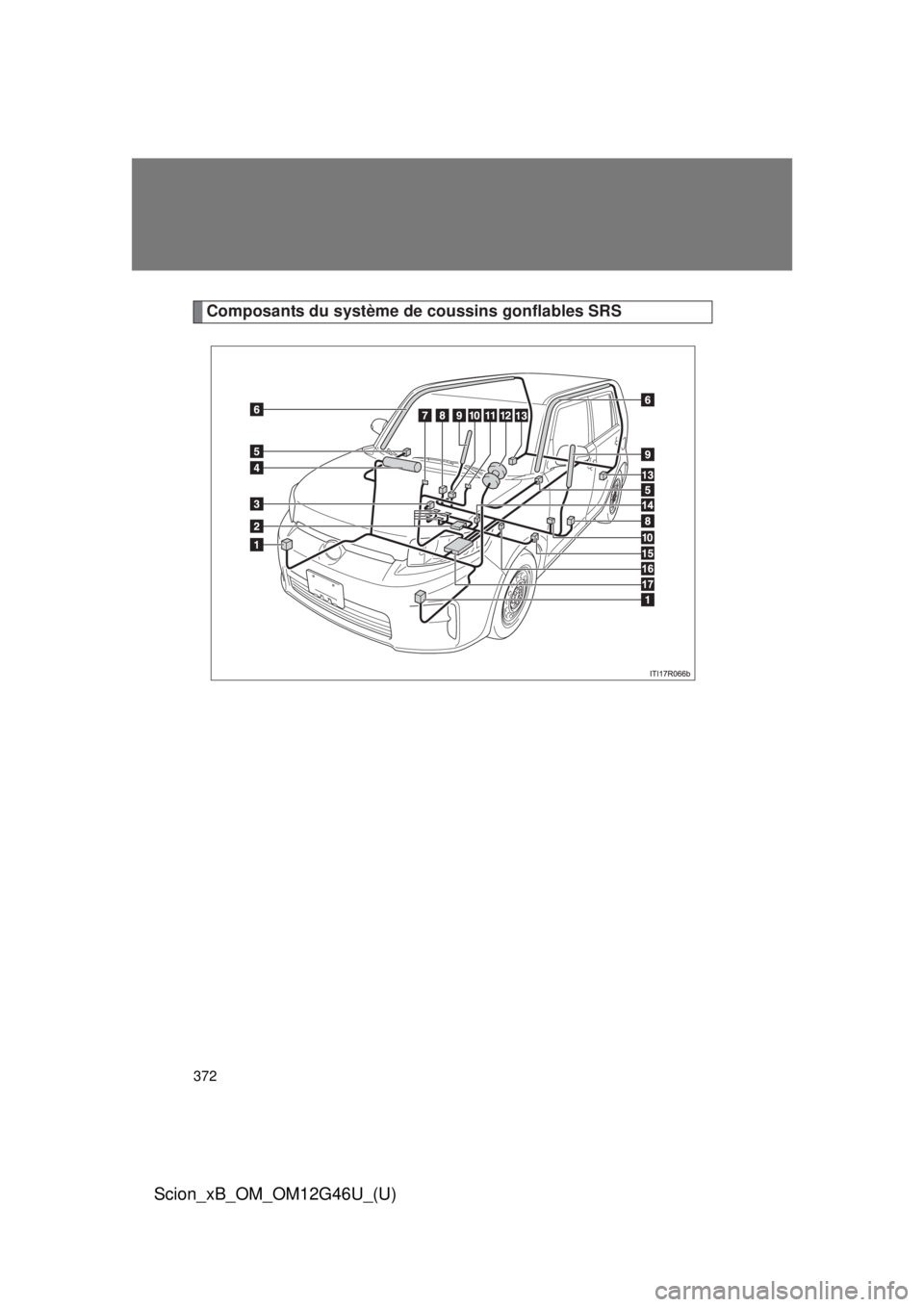

Composants du système de coussins gonflables SRS

373
7
For owners
Scion_xB_OM_OM12G46U_(U)
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS
dont la conception s’appuie sur les normes de sécurité des véhicules
à moteur américains (FMVSS208). Le module de capteur de coussin
gonflable (ECU) contrôle le déploiement des coussins gonflables en
fonction des informations obtenues des capteurs et d’autres élé-
ments affichés dans le diagramme des composants du système ci-
dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement
des coussins gonflables, une réaction chimique se produit dans les
gonfleurs de coussin gonflable et les coussins gonflables se remplis-
sent rapidement d’un gaz non toxique pour aider à limiter le mouve-

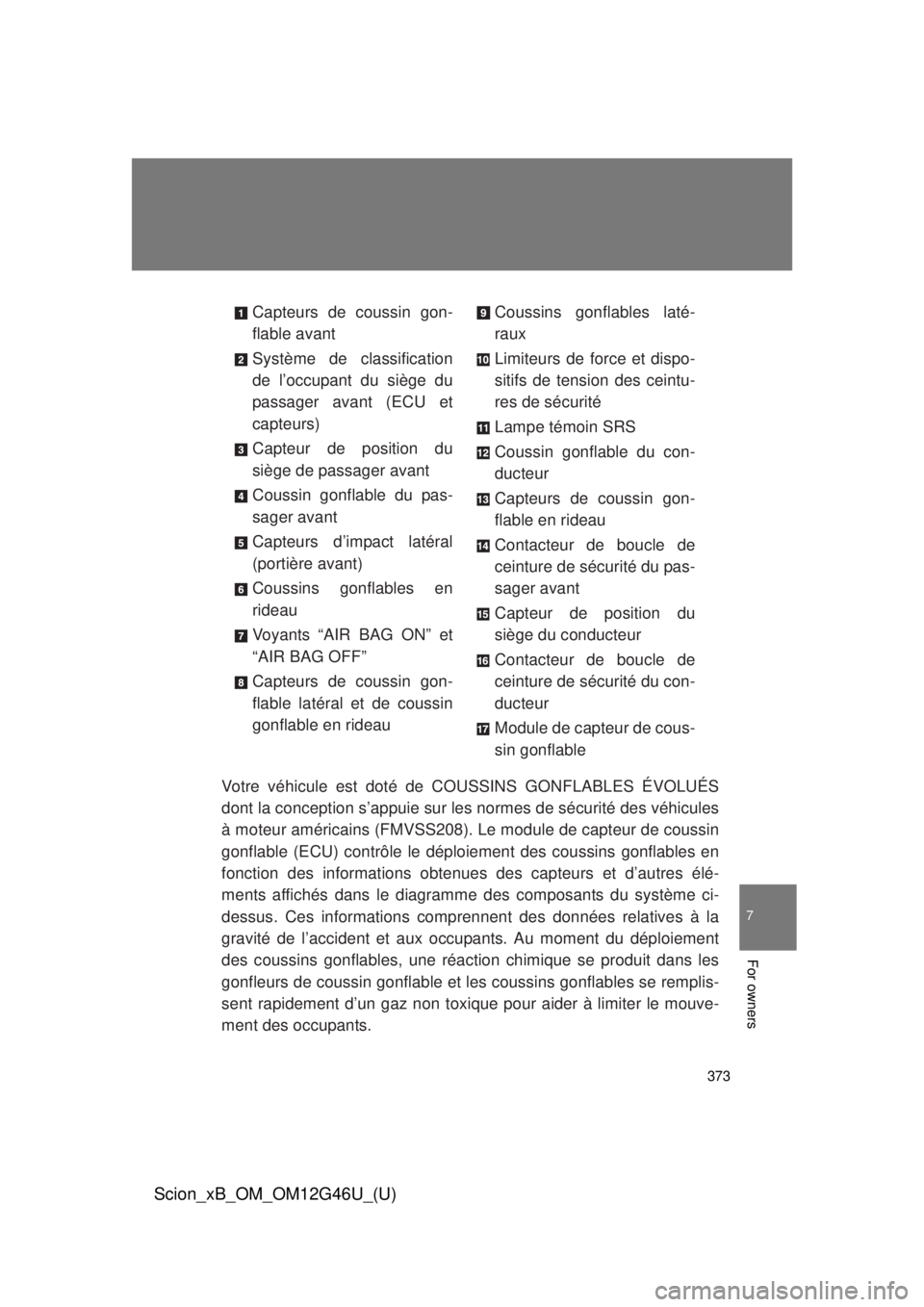

ment des occupants.Capteurs de coussin gon-
flable avant
Système de classification
de l’occupant du siège du
passager avant (ECU et
capteurs)
Capteur de position du
siège de passager avant
Coussin gonflable du pas-
sager avant
Capteurs d’impact latéral
(portière avant)
Coussins gonflables en
rideau
Voyants “AIR BAG ON” et
“AIR BAG OFF”
Capteurs de coussin gon-
flable latéral et de coussin
gonflable en rideau
Coussins gonflables laté-
raux
Limiteurs de force et dispo-
sitifs de tension des ceintu-
res de sécurité
Lampe témoin SRS
Coussin gonflable du con-
ducteur
Capteurs de coussin gon-
flable en rideau
Contacteur de boucle de
ceinture de sécurité du pas-
sager avant
Capteur de position du
siège du conducteur
Contacteur de boucle de
ceinture de sécurité du con-
ducteur
Module de capteur de cous-
sin gonflable

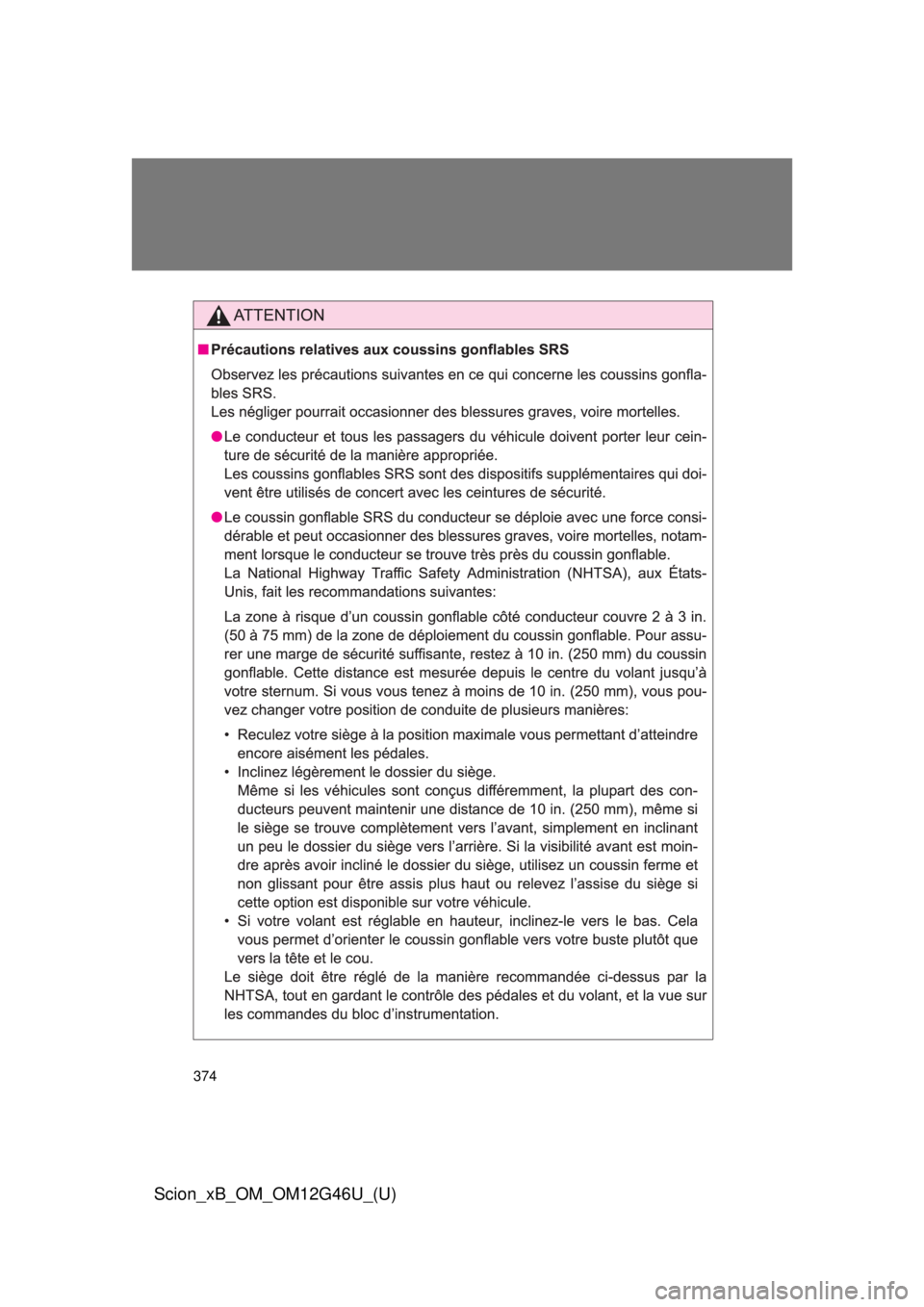

374
Scion_xB_OM_OM12G46U_(U)

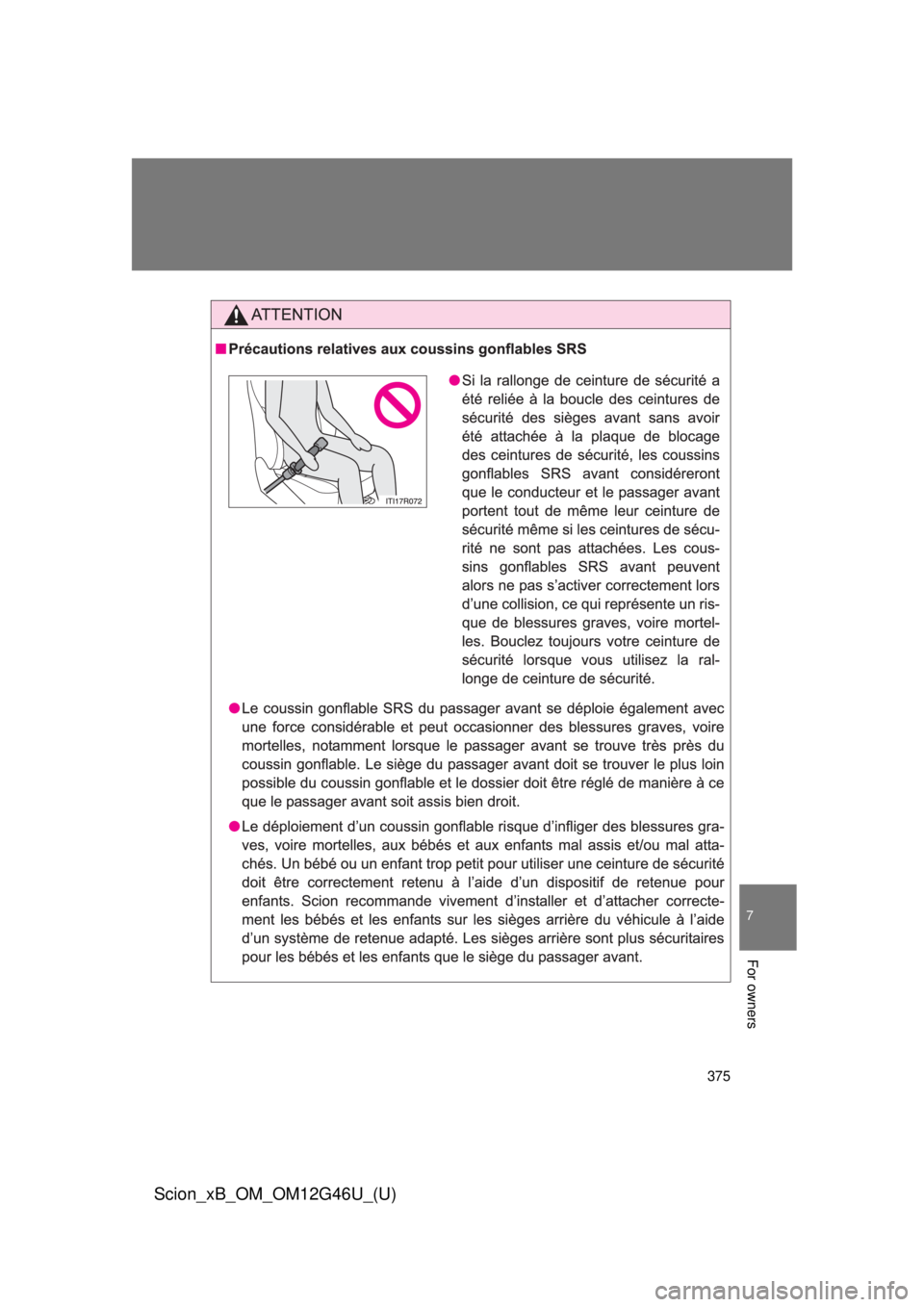

375
7
For owners
Scion_xB_OM_OM12G46U_(U)

376
Scion_xB_OM_OM12G46U_(U)

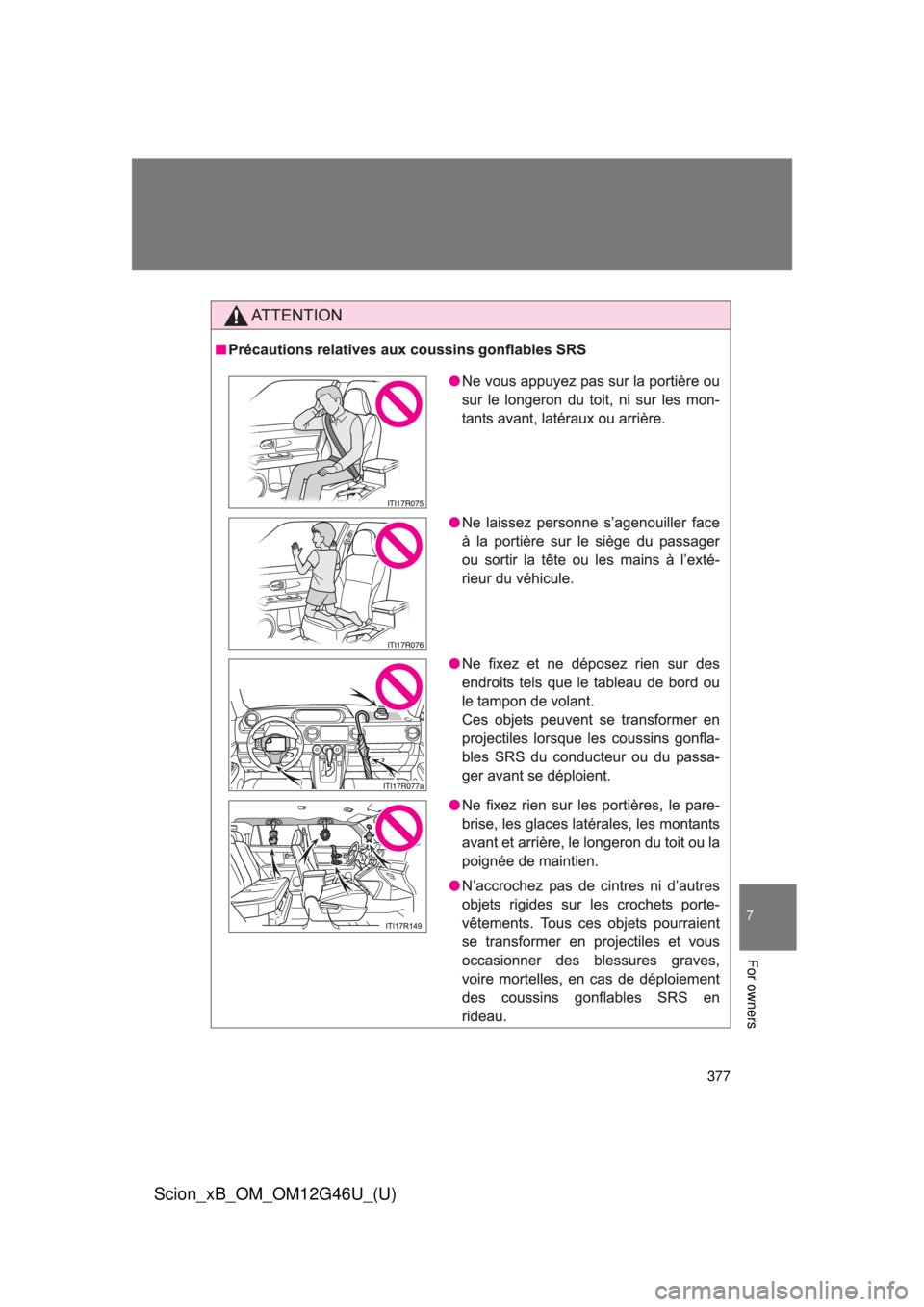

377
7
For owners
Scion_xB_OM_OM12G46U_(U)

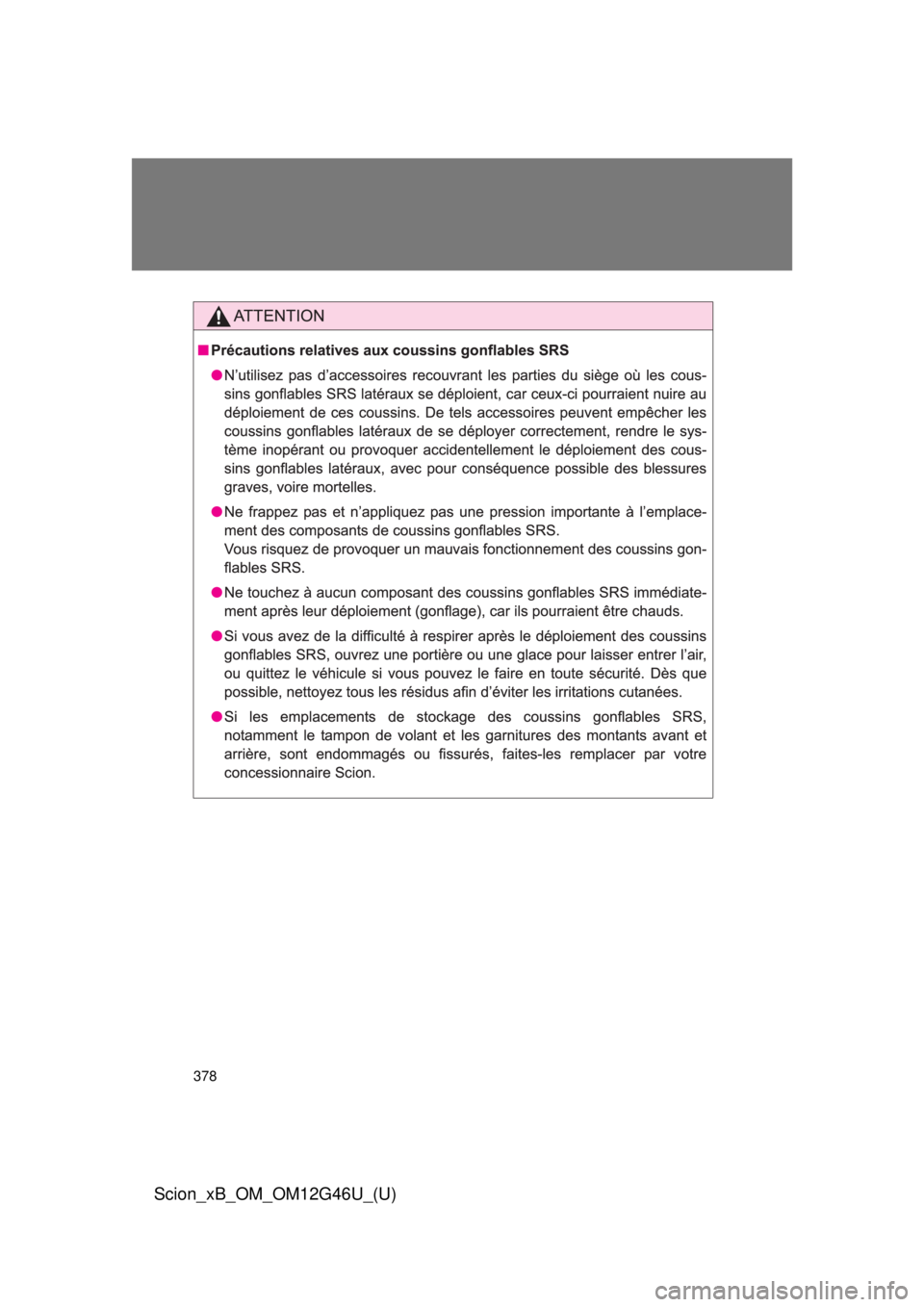

378
Scion_xB_OM_OM12G46U_(U)

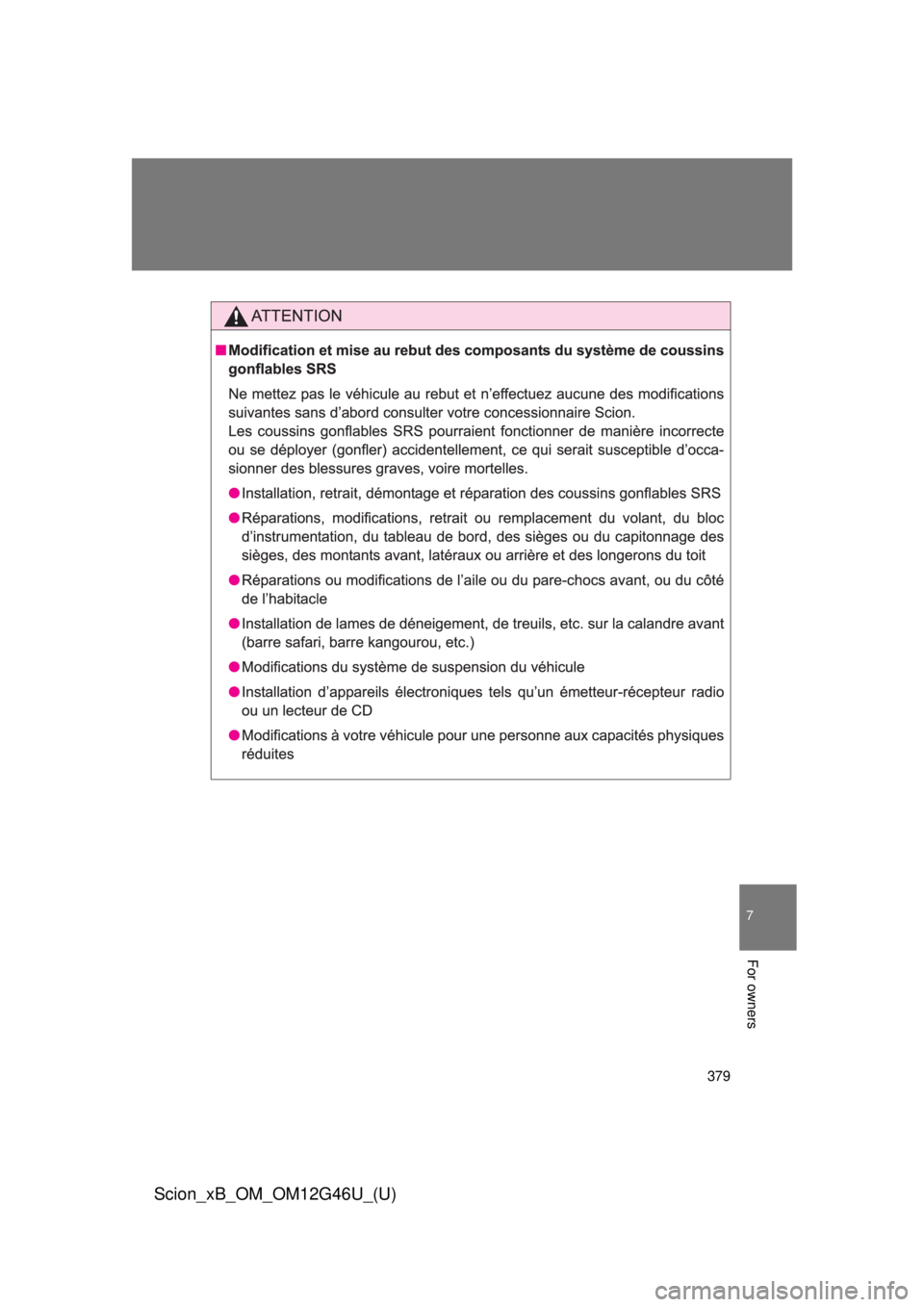

379
7
For owners
Scion_xB_OM_OM12G46U_(U)

380
Scion_xB_OM_OM12G46U_(U)
